Тип изделия	Комбинированный водонагреватель (электрический + теплообменник)
Модель	GBK120 LN/RN
Объем	120 L
Номинальное давление	0.6 MPa
Вес без воды	62 kg
Вес с водой	182 kg
Габариты (диаметр)	500 mm
Габариты (высота)	1103 mm
Мощность электронагревателя	2000 W
Напряжение подключения	230 V~
Класс защиты	I
Степень защиты	IP25
Время нагрева до 75°C	4 hours 35 minutes
Смешанная вода при 40°C	226 L
Энергопотребление (24 ч при 65°C)	1.77 kWh/24h
Антикоррозионная защита	Эмалированный бак и магниевый анод
Диапазон термостата	25°C - 75°C (рекомендуемая экономичная настройка 55°C)
Предохранительный клапан	Встроенный обратный предохранительный клапан
Поверхность теплообменника	0.88 m²
Мощность теплообменника	17,600 W
Тип подключения	Закрытая напорная система или открытая безнапорная система
Монтаж	Настенный (только вертикальное положение для моделей GBK)
Обслуживание	Каждые 2 года авторизованным сервисом; проверка анода и удаление накипи
Очистка	Мягкий моющий раствор; без растворителей и абразивов

Часто задаваемые вопросы - GBK120RN GORENJE

В чем разница между водонагревателями GB и GBK?

Серия GBK представляет собой комбинированный водонагреватель с дополнительным теплообменником для альтернативных источников энергии (например, солнечные батареи, центральное отопление), в то время как серия GB является чисто электрической.

Можно ли использовать GBK120 с системой солнечного отопления?

Да, GBK120 имеет встроенный теплообменник, предназначенный для подключения к солнечным коллекторам или другим теплоносителям. Вход отмечен синим, а выход красным.

Какая рекомендуемая настройка термостата для экономии энергии?

Установите термостат в положение E (примерно 55°C) для оптимальной экономии, снижая образование накипи и теплопотери.

Как слить воду из водонагревателя?

Отключите питание, откройте краны горячей воды, затем слейте через входное соединение. Если нет сливного клапана, используйте рычаг предохранительного клапана в положение Test. Остаточную воду можно удалить, сняв нагревательный фланец.

Как часто следует проверять предохранительный клапан?

Каждые 14 дней. Откройте клапан вручную, чтобы убедиться, что вода течет; если нет, он может быть забит и требует обслуживания.

Что делать, если из предохранительного клапана капает вода?

Это нормально из-за повышения давления. Отведите капающую воду в сток или установите расширительный бак объемом 3 литра на входной трубе, чтобы уменьшить капание.

Можно ли установить GBK120 горизонтально?

Нет. Только модели GBL 50 и GRL 80 могут быть установлены горизонтально. Все модели GBK должны устанавливаться вертикально и настенно.

Какая антикоррозионная защита бака?

Бак эмалирован и оснащен магниевым анодом, который следует проверять каждые два года в авторизованном сервисе.

Как подключить обратную трубу горячей воды?

Снимите пластиковую крышку и открутите заглушку сверху водонагревателя, чтобы подключить обратную трубу. Это обеспечивает мгновенную горячую воду во всех точках.

Что делать, если водонагреватель не греет?

Проверьте электропитание и настройку термостата. Если индикатор горит, но нет нагрева, возможно, неисправен нагревательный элемент. Обратитесь в авторизованную сервисную мастерскую для ремонта.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GBK120RN GORENJE

Руководство по эксплуатации 11

Уважаемый покупатель, благодарим Вас за покупку нашего изделия. ПРОСИМ ВАС ПЕРЕД УСТАНОВКОЙ И ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ ВОДОНАГРЕВАТЕЛЯ ВНИМАТЕЛЬНО ПРОЧИТАТЬ ИНСТРУКЦИЮ.

УСТРОЙСТВО НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ЛЮДЬМИ (ВКЛЮЧАЯ ДЕТЕЙ) С ОГРАНИЧЕННЫМИ ФИЗИЧЕСКИМИ, СЕНСОРНЫМИ ИЛИ ПСИХИЧЕСКИМИ ВОЗМОЖНОСТЯМИ ИЛИ БЕЗ ОПЫТА И ЗНАНИИ, ЕСЛИ ОНИ НЕ ПОД НАБЛЮДЕНИЕМ ЛИЦА, ОТВЕТСТВЕННОГО ЗА ИХ БЕЗОПАСНОСТЬ.

ДЕТИ ДОЛЖНЫ БЫТЬ ПОД НАБЛЮДЕНИЕМ, ЧТОБЫ НЕ ИГРАТЬ С УСТРОЙСТВОМ.

Подогреватель изготовлен в соответствии с действующими стандартами и испытан и имеет также предохранительный сертификат и сертификат о электромагнитной совместимости. Основные характеристики аппарата указаны в таблице данных, которая находится между присоединительными шлангами. Подключать его к электросети и водопроводу может только уполномоченный специалист. Также сервисное обслуживание внутреннего оборудования, удаление накипи, проверку или замену противо коррозионного защитного анода может только уполномоченная сервисная служба.

МОНТДЖ

Нагреватель должен быть установлен как можно ближе к местам водозабора. К стене его прикрепите с помощью настенных винтов минимального номинального диаметра 8 мм. Стены и пол со слабой грузоподъемностью в местах, где будет висеть нагреватель, необходимо соответствующие укрепить. Нагреватели GBK могут быть установлены на стену только в вертикальном положении. Горизонтально на потолке могут быть установлены только нагреватели GBL 50 и GBL 80. Установка этик нагревателей на стене или полу не допускается, т.к. это может послужить причиной повреждения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТА

Тип	GBL 50 GBL 80 GBK 80 L/D GBK 100 L/D GBK 120 L/D GBK				150 L/D GBK 200 L/D
Модель	GBL 50 N	GBL 80 N	GBK 80 LN/RN	GBK 100 LN/RN	GBK 120 LN/RN	GBK 150 LN/RN	GBK 200 LN/RN
Объем [l]	50	80	80	100	120	150	200
Номинальное давление [MPa]	0,6
Вес/наполненного водой [kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Противокоррозионная защита котла	эмалированный / Mg анод
Мощность электрического [W]	2000
Присоединительное напряжение [V~]	230
Класс защиты	I
Степень защиты	IP 25
Время нагрева до 75°C ^1) [h]	1^55	3^05	3^05	3^55	4^35	5^45	7^40
Количество смешанной воды [l]	80	117	151	189	226	276	360
Потребление электроэнергий [kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Время нагрева всего объема водонагревателя с электрическим нагревательным элементом при входящей температуре холодной воды из водопровода 15°C.

2) Потребление электроэнергии при поддержании постоянной температуры в нагревателе 65°C и при температуре окружающей среды 20°C, измерения производились по DIN 44532.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛООБМЕННИКА

	GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Номинальное давление [MPa]	0,6
Максимальная температура наполнителя на входе [°C]	85
Поверхность обменника [m2]	0,72	0,88
Теплоотдача обменника3) [W]	14400	17600

3) Наполнитель: температура на входе 70°C, расход 3000 л/ч.

Водопроводная вода: температура на входе 10°C, температура на выходе 45°C, расход 437 л/ч.

	GBL 50 GB	80 GBK 80	GBK 100 GBK	120 GBK 150	GBK 200
A 58	3 803	803 943	1103 1318	1510
B 18	7 207	207 202	207 222 430
C 14	5 345	565 715	865 1065 1050
D 34	0 416	416 416	416

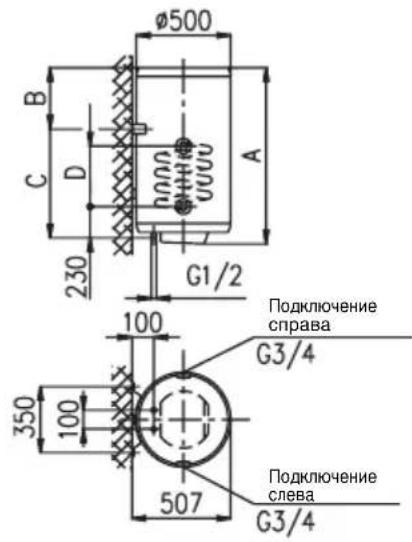

Соединительные и монтажные размеры водонагревателя [мм]

GBK 80 - 200

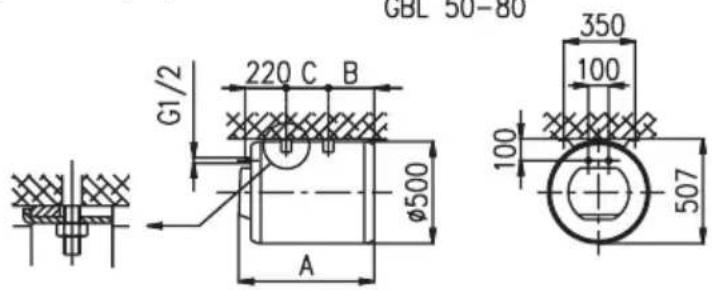

GBL 50-80

ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Подвод или отвод воды обозначены разным цветом. Синий - холодная вода, красный - горячая. Нагреватель может подключаться к водопроводу двумя способами. Закрытая накопительная система подключения обеспечивает забор воды в нескольких местах, а открытая проточная система - только в одном месте. Вам необходим соответствующий смеситель в зависимости от выбранной системы подключения. В открытой проточной системе

необходимо перед нагрева телем установить противовозвратный клапан, который предотвратит утечку воды из котла в случае, если в водопроводе не будет воды. При такой системе подключения необходимо использовать проточный смеситель. В нагревателе увеличивается объем воды из-за нагревания, что вызывает капание воды из трубы смесителя. Вы не должны пытаться перекрыть воду из смесителя, сильно закручивая кран, поскольку это только вызовет повреждение смесителя. В закрытой накопительной системе подключения необходимо использовать смесители под давлением в местах забора воды. На подводную трубу из-за безопасности работы необходимо обязательно встроить предохрани тельный вентиль или предохранительную группу, предупреждающую повышение давления на больше чем 0,1 МПа номинального. При нагревании давление воды в котле повышается до уровня, который установлен в предохранительном клапане. Так как возврат воды в водопровод невозможен, вода может капать из отточного отверстия предохранительного клапана. Эту воду вы можете направить в сток с помощью специальной насадки, которую нужно установить под предохранительным клапаном. Выпускная труба, находящаяся под выпуском предохранительного вентиля, должна быть помещена в направлении прямо вниз и в незамороживающей среде.

В случае, если невозможно вследствие несоответствующего монтажа воду, которая капает, провести из возвратного предохранительного клапана в отток, вы можете избечь капания воды с вмонтированием расширительного сосуда объёма 3 л на впускной трубе водонагревателя. Для правильной работы возвратного предохранительного клапана требуется выполнять регулярные контроли на каждые 14 дней. При проверке необходимо перемещением ручки или отвинчиванием гайки клапана (зависимо от типа клапана) открыть выпуск воды из возвратного предохранительного клапана. Сквозь выпускное сопло должна притечь вода, это значит, что клапан работает безупречно. Нельзя встраивать запорный клапан между нагревателем и возвратным защитным клапаном, так как таким образом Вы сделаете невозможной работу возвратного предохранительного клапана. Нагреватель может подключаться к водопроводной сети в доме без редукционного клапана, если давление в ней ниже 0,5 МПа. Если давление в сети превышает 1,0 МПа, необходимо последовательно встроить два редукционных клапана. Перед подключением к электросети необходимо нагреватель обязательно наполнить водой. При первом наполнении откройте ручку горячей воды на смесителе. Нагреватель наполнен, когда вода начнет течь через сток смесителя.


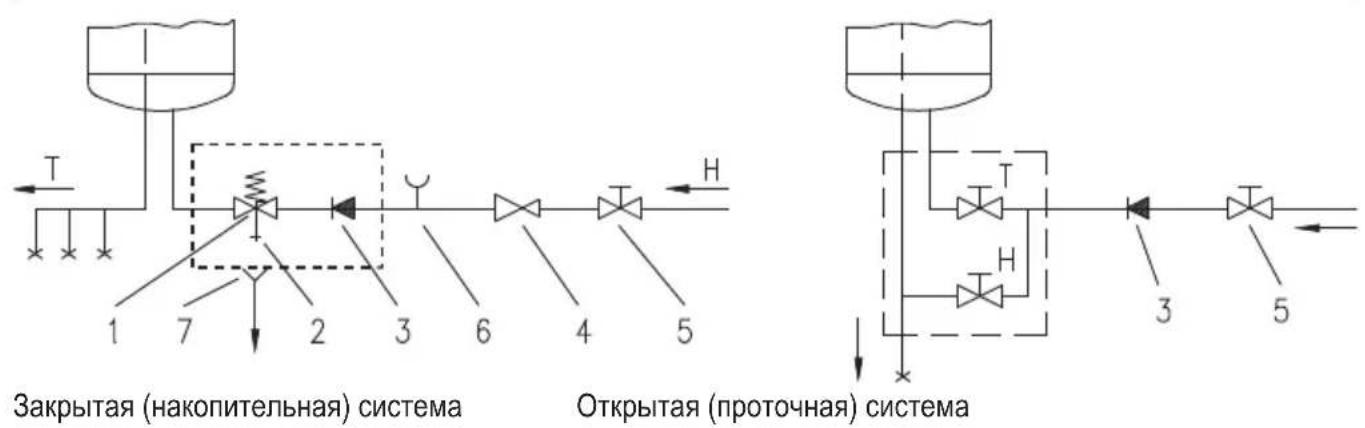

Легенда:

1 - Предохранительный клапан
2 - Испытательный клапан
3 - Невозвратный клапан
4 - Редукционный клапан давления
5 - Запорный клапан
6 - Испытательная насадка
7 - Воронка с подключением к стоку
Н - Холодная вода
Т - Горячая вода


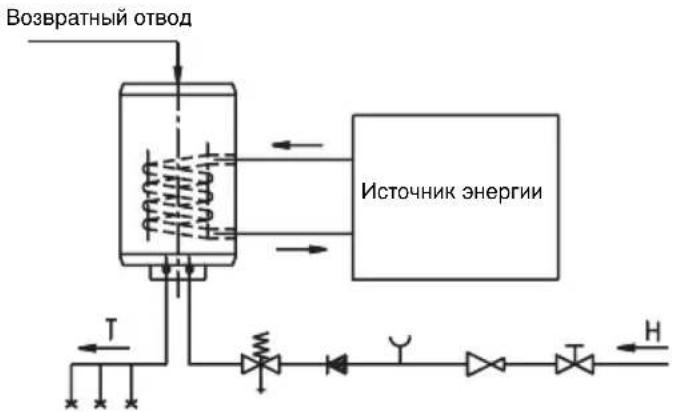

Комбинированный водонагреватель GBK работает также как электрический нагреватель GB, но в него дополнительно встроен обменник для нагрева воды с помощью других источников энергии (напр. центральное отопление, солнечные батареи или тепловой насос). Системы нагрева электрическим нагревателем и теплообменником могут работать как одновременно, так и раздельно. Комбинированный водонагреватель подключается к водопроводной сети так же как нагреватель GB, помимо этого его нужно также подключить к дополнительному источнику энергии. Вход для источника нагрева обозначен красным, выход - синим цветом. Водонагреватель GBK также может подключаться к возвратному отводу горячей воды. Возвратный отвод горячей воды обеспечивает подачу горячей воды во всех местах забора. Его подключение находится на верхней крышке нагревателя. Перед подключением необходимо снять пластиковую крышечку и отвинтить уплотнительную втулку. Элементы для подключения возвратного отвода горячей воды можно приобрести у продавцов наших изделий дополнительно.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением к электросети необходимо установить в нагреватель присоединительный кабель, для чего нужно снять защитную пластмассовую крышку. Снимите пластинку на передней стороне крышки, вставив отвертку в щель между пластинкой и защитной крышечкой перед ручкой термостата, а затем еще на противоположной от ручки стороне. После того, как вы поддели пластинку с двух сторон, она легко снимается рукой. Чтобы снять защитную пластмассовую крышку Вам необходимо снять ручку термостата и отвинтить оба закрепляющих винта. Установка защитной пластмассовой крышки выполняется в обратном порядке. Подключение нагревателя к электросети должно осуществляться в соответствии со стандартами для электросетей. Так как у нагревателя нет элемента, постоянно отделяющего его от электросети, необходимо между ним и постоянной сетью установить переключатель, который прекращает подачу питания на обоих полюсах и между открытыми контактами которого расстояние не менее 3 мм.

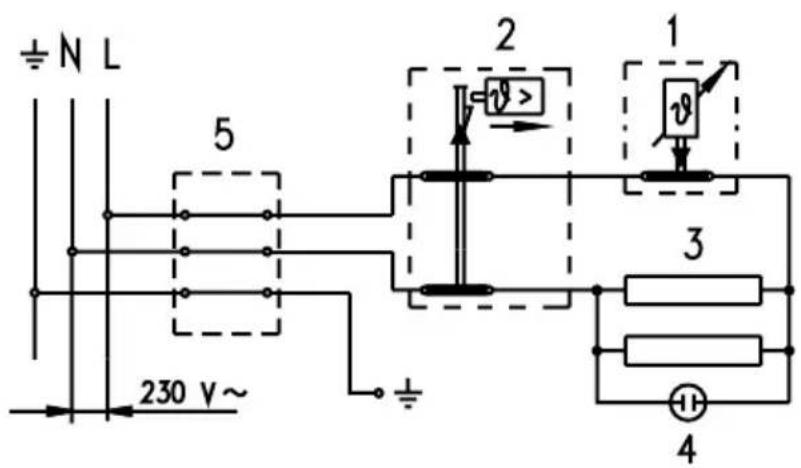

Легенда:

1 - Термостат
2 - Биметаллический предохранитель
3 - Нагреватель (2 x 1000 Вт)
4 - Контрольная лампочка
5 - Присоединительная скоба
L - Фазовый проводник
N - Нейтральный проводник
12 - Защитный проводник

ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он отключен от электросети!

ИСПОЛЬЗОВАНИЕ И УХОД

Водонагревателем можно пользоваться после подключения к водопроводу и электросети. На защитной крышке спереди находится ручка термостата, с помощью которой Вы можете установить желаемую температуру от 25° до 75°C. Рекомендуем Вам устанавливать ручку в положение "E"; Такая установка наиболее экономична; при этом вода будет нагреваться приблизительно до 55°C, известковый налет и тепловые потери будут меньше, чем при установке более высокой температуры.

Индикатором работы электрического нагревателя является контрольная лампочка. В корпус водонагревателей также встроен термометр, который показывает температуру воды. Если Вы долгое время не собираетесь пользоваться водонагревателем, Вы можете защитить его от замерзания следующим образом: оставьте его включенным в сеть, ручку термостата установите в положение "f". В этом положении нагреватель будет поддерживать температуру воды около 10°C. Если Вы отключаете водонагреватель от электросети, необходимо слить из него воду во избежание замерзания, отсоединив синий патрубок от водопроводной сети. Перед выпуском воды необходимо водоподогреватель обязательно отключить от электрической сети. Затем откройте ручку для теплой воды на одной из смесительных кранов, который подключен к подогоревателю. Воду выпустите из подогревателя через впускную трубу. Для этого рекомендуется встроить между предохранительным клапаном и впускной трубой соответствующий выпускной клапан или тавровое соединение. В противном случае можете подогреватель опорожнить также через выпуск на предохранительном клапане таким способом, что поставьте рычаг или вращающуюся головку клапана в положение как при тестировании клапана. После выпуска воды из подогревателя через впускную трубу останется в подогревателе ещё небольшое количество остатка воды, которую выпустите снятием фланца подогревателя.

Внешние части водонагревателя чистите слабым раствором стирального средства. Не используйте растворителей и агрессивных чистящих средств. Рекомендуем Вам проводить регулярный осмотр водонагревателя, так Вы обеспечите его безупречную работу и долгий срок службы. Первый осмотр необходимо произвести приблизительно через два года после начала работы. Выполнять его должен уполномоченный специалист, который проверяет состояние противокоррозионного защитного анода, и по необходимости очищает известковый налет, накапливающийся на внутренних поверхностях водонагревателя в зависимости от качества, количества и температуры использованной воды. В соответствии с состоянием Вашего водонагревателя сервисная служба после осмотра даст Вам рекомендацию о времени следующего осмотра.

Просим Вас не пытаться отремонтировать водонагреватель самостоятельно, а обращаться в сервисную службу.
