Produkttyp	Kombinierter Warmwasserbereiter (Elektrisch + Wärmetauscher)
Modell	GBK120 LN/RN
Volumen	120 L
Nenndruck	0,6 MPa
Leergewicht	62 kg
Gewicht mit Wasser	182 kg
Abmessungen (Durchmesser)	500 mm
Abmessungen (Höhe)	1103 mm
Elektroheizleistung	2000 W
Anschlussspannung	230 V~
Schutzklasse	I
Schutzart	IP25
Aufheizzeit auf 75°C	4 Stunden 35 Minuten
Mischwasser bei 40°C	226 L
Energieverbrauch (24h bei 65°C)	1,77 kWh/24h
Korrosionsschutz	Emaillierter Tank & Magnesium-Anode
Thermostatbereich	25°C - 75°C (empfohlene Spar-Einstellung: 55°C)
Sicherheitsventil	Integriertes Rückschlag-Sicherheitsventil
Wärmetauscherfläche	0,88 m²
Wärmetauscherleistung	17.600 W
Anschlussart	Geschlossenes Drucksystem oder offenes druckloses System
Montage	Wandmontage (nur aufrechte Position für GBK-Modelle)
Wartung	Alle 2 Jahre durch autorisierten Kundendienst; Anode prüfen und entkalken
Reinigung	Milde Reinigungslösung; keine Lösungsmittel oder Scheuermittel

Häufig gestellte Fragen - GBK120RN GORENJE

Was ist der Unterschied zwischen GB- und GBK-Warmwasserbereitern?

Die GBK-Serie ist ein kombinierter Warmwasserbereiter mit zusätzlichem Wärmetauscher für alternative Energiequellen (z. B. Solar, Zentralheizung), während die GB-Serie rein elektrisch ist.

Kann ich den GBK120 mit einer Solarheizung verwenden?

Ja, der GBK120 verfügt über einen eingebauten Wärmetauscher, der für den Anschluss an Solarkollektoren oder andere Heizmedien ausgelegt ist. Der Einlass ist blau markiert, der Auslass rot.

Was ist die empfohlene Thermostateinstellung zum Energiesparen?

Stellen Sie den Thermostat auf Position E (ca. 55°C) für optimale Wirtschaftlichkeit, reduziert Kalkablagerungen und Wärmeverluste.

Wie entleere ich den Warmwasserbereiter?

Strom abschalten, Warmwasserhähne öffnen, dann über den Zulauf ablassen. Wenn kein Ablassventil vorhanden, den Sicherheitsventilhebel in Position Test bringen. Restwasser kann durch Abnehmen des Heizflansches entfernt werden.

Wie oft sollte ich das Sicherheitsventil überprüfen?

Alle 14 Tage. Das Ventil von Hand öffnen, sicherstellen, dass Wasser fließt; falls nicht, könnte es verstopft sein und muss gewartet werden.

Was soll ich tun, wenn Wasser aus dem Sicherheitsventil tropft?

Dies ist normal aufgrund von Druckanstieg. Das tropfende Wasser in einen Ablauf leiten oder einen 3-Liter-Ausdehnungsbehälter am Zulauf installieren, um das Tropfen zu reduzieren.

Kann der GBK120 horizontal installiert werden?

Nein. Nur die Modelle GBL 50 und GRL 80 können horizontal montiert werden. Alle GBK-Modelle müssen aufrecht und wandmontiert installiert werden.

Wie ist der Korrosionsschutz des Tanks?

Der Tank ist emailliert und mit einer Magnesium-Anode ausgestattet, die alle zwei Jahre von einem autorisierten Kundendienst überprüft werden sollte.

Wie schließe ich das Rücklauf-Warmwasserrohr an?

Entfernen Sie die Plastikkappe und schrauben Sie den Stopfen oben am Warmwasserbereiter ab, um das Rücklaufrohr anzuschließen. Dies ermöglicht sofortiges Warmwasser an allen Entnahmestellen.

Was soll ich tun, wenn der Warmwasserbereiter nicht heizt?

Überprüfen Sie die Stromversorgung und die Thermostateinstellung. Wenn die Kontrollleuchte leuchtet, aber keine Wärme erzeugt wird, könnte das Heizelement defekt sein. Kontaktieren Sie eine autorisierte Werkstatt für Reparaturen.

BEDIENUNGSANLEITUNG GBK120RN GORENJE

Gebrauchsanweisung 7

Sehr geehrter Kunde, wir danken Ihnen für den Kauf unseres Erzeugnisses.

WIR BITTEN SIE DIE GEBRAUCHSANWEISUNGEN GENAU ZU LESEN BEVOR SIE DEN WARMWASSERBEREITER EINBAUEN UND IN BETRIEB NEHMEN.

DIESES GERÄT IST NICHT FÜR DIE NUTZUNG DURCH PERSONEN (EINSCHLIEßLICH KINDER) MIT EINGESCHRÄNKTER KÖRPERLICHEN, SENSORISCHEN ODER GEISTIGEN FÄHIGKEITEN, ODER DAS FEHLEN VON ERFAHRUNG UND WISSEN, SOFERN SIE NICHT ERHIELTEN ÜBERWACHUNG ODER BELEHRUNG ÜBER DIE VERWENDUNG DES GERÄTS NACH PERSONEN, DIE FÜR IHRE SICHERHEIT.

KINDER SOLLTEN ÜBERWACHT WERDEN, UM SICHERZUSTELLEN, DASS SIE NICHT SPIELEN, MIT DEM GERÄT.

Die Herstellung des Warmwasserbereiters erfolgte im Einklang mit den gültigen Normen. Das Gerät wurde einer ordnungsgemäßen Prüfung unterzogen und mit einem Sicherheitsnachweis und einem Zertifikat über elektromagnetische Kompatibilität versehen. Seine grundtechnische Eigenschaften sind auf dem Anschriftstafelchen das zwischen den beiden Annschlussröhren angeklebt ist. Den Warmwasserbereiter darf an das Wasser- und Elektronetz nur dafür befähigter Fachmann anschliessen. Eingriffe in das innere wegen Reparatur, Beseitigung des Wassersteines und Kontrolle oder Auswechselung der Antikorrosions -Schutzanode darf nur bevollmächtigter Kundendienst ausführen.

MONTAGE

Den Warmwasserbereiter montieren Sie möglichst nahe der Abnahmestelle. Das Gerät wird mittels zwei Wandschrauben mit Nominaldurchmesser von mindestens 8 mm an die Wand befestigt. Wände und Decken mit schlechter Tragfähigkeit sind an der für den Warmwasserbereiter bestimmten Stelle entsprechend zu verstärken. Die Warmwasserbereiter GBK dürfen Sie nur vertikal an der Wand befestigen, die Warmwasserbereiter GBL 50 und GBL 80 nur horizontal an der Decke - Die Befestigung an der Wand oder auf dem Boden ist nicht richtig, denn die Warmwasserbereiter können beschädigt werden.

TECHNISCHE EIGENSCHAFTEN DES WARMWASSERBEREITERS

Typ	GBL 50 GB	80 GBK 80 L	D GBK 100 L/D G	BK 120 L/D GBK	150 L/D GBK 200 L/D
Model	GBL 50 N	GBL 80 N	GBK 80 LN/RN	GBK 100 LN/RN	GBK 120 LN/RN	GBK 150 LN/RN	GBK 200 LN/RN
Volumen [I]	50	80	80	100	120	150	200
Nenndruck [MPa]	0,6
Gewicht/gefüllt mit Wasser [kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Korrosionsschutz des Behälters	Emailliert & Magnesiumschutzanode
Leistungsaufnahme [W]	2000
Anschlußspannung [V~]	230
Schutzklasse	I
Schutzstufe	IP 25
Aufwärmungszeit bis 75°C1) [h]	1^55	3^05	3^05	3^55	4^35	5^45	7^40
Mischwassermenge bei 40°C [I]	80	117	151	189	226	276	360
Bereitschaftsstromverbrauch[kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Zeit der Erwärmung der ganzen Oberfläche des Warmwasserbereiters mit elektrischem Heizgerät bei Eintrittstemperatur des kalten Wassers aus der Wasserleitung 15°C.

2) Energieverbrauch bei der Erhaltung des konstanten Wassertemperaturs im Warmwasserbereiter 65°C und bei Umgebungstemperatur 20°C, gemessen nach DIN 44532.

TECHNISCHE EIGENSCHAFTEN DES WARMWASSERBEREICHERS

		GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Nenndruck	[MPa]	0,6
Maximale Eintrittstemperatur des Heizmediums	[°C]	85
Fläche des Wärmetauschers	[m2]	0,72	0,88
Leistung des Wärmetauschers3)	[W]	14400	17600

3) Heizmedium: Eintrittstemperatur 70°C, Durchfluß 3000 l/h.

Sanitärwasser: Eintrittstemperatur 10°C, Austrittstemperatur 45°C, Durchfluß 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	202 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

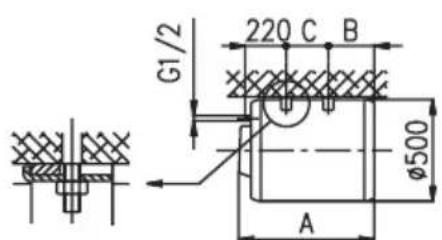

Anschluss - und Montagemasse (mm). GBK 80 - 200

GBL 50-80

ANSCHLUSS AN DAS WASSERLEITUNGSNETZ

Zu- und Ableitung des Wassers sind an den Röhren des Warmwasserbereiters farbgezeichnet. Zuleitung des kalten Wassers ist blau, Ableitung des warmen Wassers rot gekennzeichnet. Den Warmwasserbereiter können sie an das Wasserleitungsnetz auf zwei Arten anschließen.

Das geschlossene Drucksystem des Anschlußes ermöglicht die Wasserabnahme an mehreren Abnahmestellen, das druckfreie System aber erlaubt nur eine Abnahmestelle. Mit Hinsicht auf das Anschlußsystem

müssen sie auch entsprechende Mischbatterien anschaffen. Bei offenem, druckfreiem System muß vor dem Warmwasserbereiter ein Sicherheitsventil eingebaut werden, wodurch das ausfließen des Wassers aus dem Innenbehälter verhindert wird, wenn im Wassernetz das Wasser ausfällt. Bei diesem Anschlußsytem müssen Sie eine Durchfluß-Mischbatterie verwenden. Im Warmwasserbereiter wird wegen Aufwärmung der Wasserinhalt vergrößert, dies aber verursacht das Tropfen aus dem Rohr der Mischbatterie. Mit starkem Anziehen des Griffes an der Mischbatterie können Sie das Tropfen des Wassers nicht verhindern, sondern sie können die Mischbatterie nur beschädigen. Bei geschloßenem Drucksystem des Anschlußes müssen sie an den Abnahmestellen Druck-Mischbatterien verwenden. Für eine sichere Betriebsweise ist unbedingt ein Sicherheitsventil an das Zulaufrohr einzubauen oder eine Sicherheitsgruppe, die einen Druckanstieg von mehr als 0,1 MPa über Nominal im Kessel verhindert. Das Ablflussrohr, das unter dem Ablauf des Sicherheitsventils angebracht wird, ist senkrecht nach unten und in frostfreier Umgebung einzubauen.

Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das tropfende Wasser aus dem Rückschlagventil in den Ablauf zu leiten, kann man das Tröpfeln vermeiden, indem ein Expansionsgefäß mit dem Volumen 3 l am Zulaufrohr des Warmwasserbereiters eingebaut wird. Um eine einwandfreie Funktion des Rückschlagventils zu sichern, müssen regelmäßige Prüfungen vierzehntäglich durchgeführt werden. Bei der Prüfung ist durch das Betätigen des Hebels oder Lösen der Ventilmutter (je nach dem Ventiltyp) der Auslauf des Rückschlagventils zu öffnen. Dabei muss aus dem Auslaufdüse Wasser austreten, um die Fehlerlosigkeit des Ventils aufzuweisen.

Zwischen dem Warmwasserbereiter und dem Sicherheitsventil dürfen Sie kein Sperrventil einbauen, weil Sie dadurch die Wirkung des Rückschlag- Sicherheitsventils verhindern.

Den Warmwasserbereiter können Sie an das Wasserleitungsnetz ohne Reduktionsventil anschließen, wenn der Druck im Netz niedriger als 0,5 MPa ist. Wenn der Druck 1,0 MPa übersteigt, müssen Sie nacheinander zwei Reduktionsventile einbauen. Vor dem elektrischen Anschluß müssen Sie den Warmwasserbereiter verbindlich zuerst mit Wasser auffüllen. Bei erster Füllung öffnen Sie die Spindel für warmes Wasser auf der Mischbatterie. Der Warmwasserbereiter ist aufgefüllt, wenn das Wasser durch das Ausflußrohr der Mischbatterie fließt.

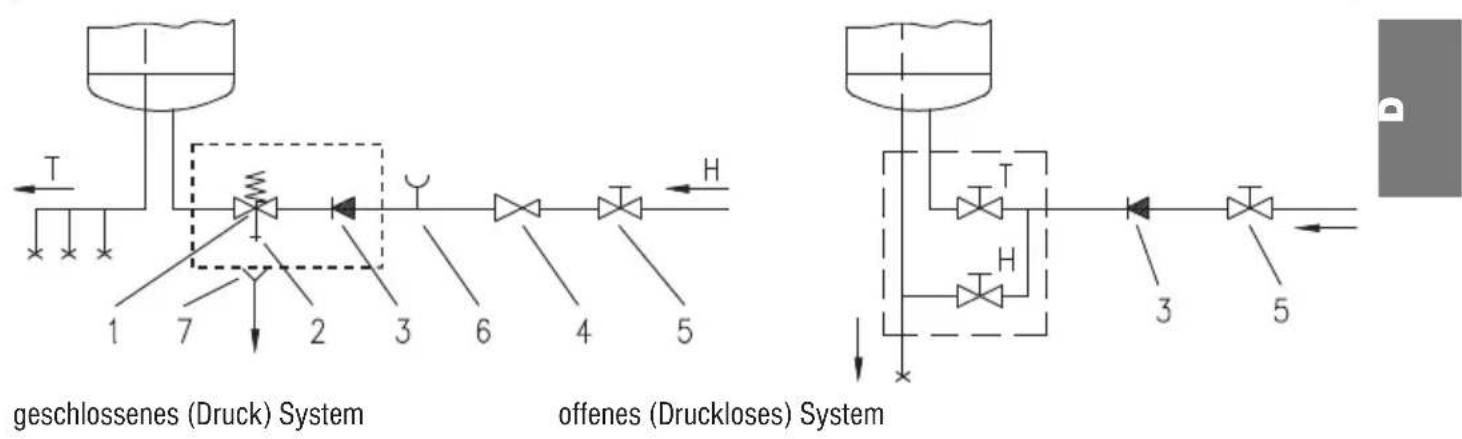

Legende:

1 - Sicherheitsventil
2 - Testventil
3 - Sperrventil
4 - Reduzierdruckventi
5 - Sperrventil
6 - Testansatzstück
7 - Trichter mit dem Anschluß an den Ablaufl
H - Kaltwasser
T - Warmwasser

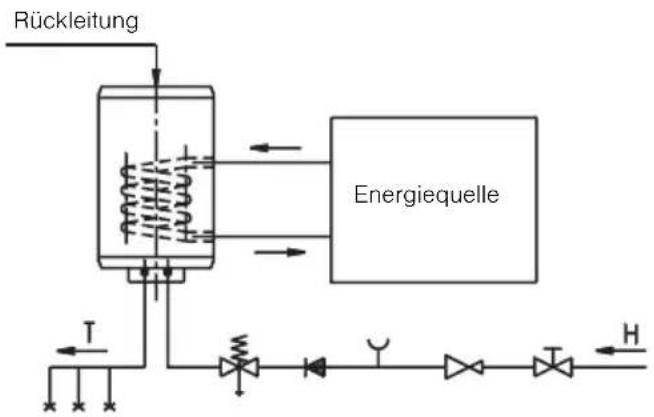

Der kombinierte Warmwasserbereiter GBK funktioniert gleich wie der elektrische Warmwasserbereiter GB, er hat nur noch einen zusätzlich eingebauten Wärmetauscher für das Aufheizen des Sanitärwassers mit anderen Energiequellen (z.B. Zentralheizung, Sonnenkollektor oder Wärmepumpe). Die Systeme mit elektrischem Heizgerät und mit dem Wärmetauscher können gleichzeitig selbständig funktionieren. Den kombinierten Warmwasserbereiter schließen Sie an die Wasserleitung auf gleiche Weise an wie den Warmwasserbereiter GB, ausserdem schliessen Sie ihn noch an die zusätzliche Energiequelle an. Der Eintritt des Heizmediums in den Wärmetauscher ist mit roter Farbe, der Austritt mit blauer Farbe gekennzeichnet.

Sie können die Warmwasserbereiter GBK auch an die Warmwasserrücklaufleitung anschließen. Diese Rücklaufleitung ermöglicht es, daß alle Entnahmestellen auch gleich das warme Wasser zu Verfügung haben. Der Anschluß der Rücklaufleitung ist auf der oberen Seite des Warmwasserspeichers. Sie müssen dazu auf der Oberseite den Deckel entfernen und den darunterliegenden Dichtungszapfen losdrehen. Die Elemente der Rücklaufleitung können Sie bei den beauftragen Verkäufern unserer Produkte zusätzlich bestellen.

ANSCHLUß AN DAS ELEKTRONETZ

Vor dem Anschluß an das Elektronetz ist in den Warmwasserbereiter das Anschlußkabel einzubauen. Den Kunsstoffdeckel, unter dem die elektrischen Abshlüße liegen, entfernen Sie, indem Sie die auf ihm angebrachte Platte lösen. Schieben Sie dazu vorsichtig einen Schraubenzieher zwischen Kunsstoffdeckel und Platte, zuerst am Thermostatknopf und dann auf der gegenüberliegenden Seite. Sobald die Platte auf beiden Seiten losgemacht ist, können Sie sie mit der Hand herausziehen. Um den Schutzdeckel wegnehmen zu können, müssen Sie noch den Thermostatknopf entfernen und die beiden Befestigungsschrauben losdrehen. Der Schutzdeckel wird in umgekehrter Reihenfolge wieder montiert.

Der Anschluß des Warmwasserbereiters an das Elektronetz ist nach Normen für elektrische Leitungen auszuführen. Weil der Warmwasserbereiter nicht mit dem Element für eine Dauertrennung vom Elektronetz versehen ist, ist in die Kabelvebindung zwischen ihm und der Dauerleitung einen Schalter einzubauen, der beide Pole unterbricht und zwischen den offenen Kontakten den minimalen Abstand von 3 mm hat.

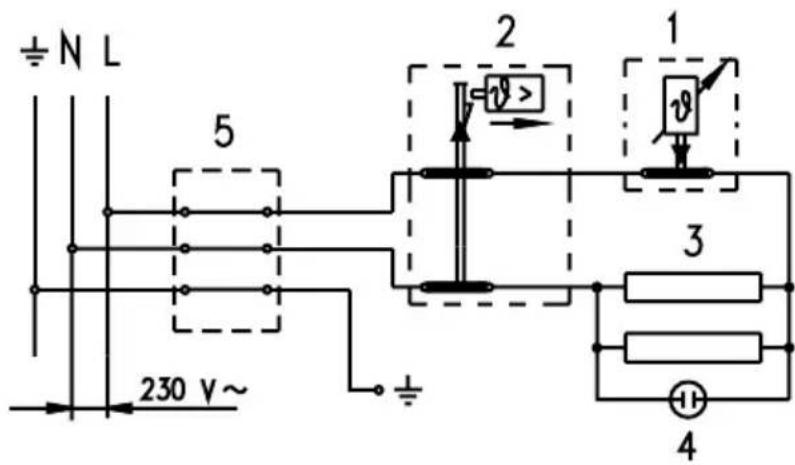

Legende:

1 - Thermostat
2 - Bimetallsicherung
3 - Heizgerät (2 x 1000 W)
4 - Kontrolleuchte
5 - Anschlußklemme
L - Phasenleiter
N - Neutraler Leiter
12 - Schutzleiter

VORSICHT: Vor jedem Eingriff in den Warmwasserbereiter müssen Sie den Strom ausschalten!

VERWENDUNG UND INSTANDHALTUNG

Nach dem Anschluß an das Wasserleitungs- und Elektronetz ist der Warmwasserbereiter für den Betrieb vorbereitet. Mit dem Drehen des Knopfes an dem Thermostat, der sich an vorderer Seite des Schutzdeckels befindet, wählen Sie die Wassertemperatur zwischen 25°C und 75°C. Wir empfehlen die Knopfeinstellung auf die Position "E". Diese Einstellung ist die sparsamste; hier ist die Wassertemperatur ungefähr 55°C, das Ausscheiden des Wassersteines und der Wärmeverlust aber werden niedriger sein als bei der Einstellung einer höhereTemperatur.

Das Funktionieren des elektrischen Heizkörpers wird an der Kontrolleuchte angezeigt. Der Warmwasserbereiter hat außen auch ein Thermometer angebracht, das die Wassertemperatur zeigt. Wenn sie den Warmwasserbereiter längere Zeit nicht zu gebrauchen gedenken, schutzen Sie den Inhalt vor Frost so, daß Sie den elektrischen Strom nicht ausschalten, sondern den Thermostatknopf auf “*” einstellen. Bei dieser Einstellung wird die Wassertemperatur im Warmwasserbereiter bei ungefähr 10°C gehalten. Wenn sie den Warmwasserbereiter aus dem Elektronetz ausschalten, müssen Sie das Wasser wegen Frostgefahr auslaßen.

Bevor das Wasser aus dem Gerät abgelassen wird, ist unbedingt der elektrische Strom abzuschalten. Danach kann der Warmwasserhahn an einer der Mischbatterien, die am Gerät installiert sind, geöffnet werden. Das Wasser wird über das Einlaufrohr abgelassen. Zu diesem Zweck ist empfehlenswert, zwischen Einlaufrohr und Sicherheitsventil ein entsprechendes Auslaufventil oder T-Stück einzusetzen. Wenn dies nicht der Fall ist, kann das Wasser auch direkt über das Sicherheitsventil abgelassen werden, indem der Hebel oder die Schraubenkappe des Sicherheitsventils auf Test-Position gestellt wird. Nach Ablassen des Wassers über das Einlaufrohr bleibt noch etwas Restwasser im Gerät zurück, das durch Abdrehen des Heizflansches abgelassen wird.

Das Äußere des Warmwasserbereiters reinigen Sie mit milder Lösung eines Waschpulvers. Verwenden Sie kein Verdünner oder grobe Reinigungsmittel.

Mit regelmäßigen Kundendienstprüfungen werden fehlerlose Funktion und lange Lebensdauer des Warmwasserbereiters gesichert. Die erste Prüfung soll der bevollmächtigte Kundendienst ungefähr zwei Jahre nach dem Anschluß durchführen. Bei der Prüfung überprüft er die Abnützung der Antikorrosions - Schutzanode und nach Bedarf reinigt er den Wasserstein, der sich mit Hinsicht auf die Qualität, Menge und Temperatur des verbrauchten Wassers im Inneren des Warmwasserbereiters ausscheidet. Der Kundendienst wird Ihnen nach der Prüfung des Warmwasserbereiters mit Hinsicht auf den festgestellten Stand auch das Datum der nächsten Kontrolle empfehlen.

Wir bitten Sie, daß Sie eventuelle Beschädigungen an dem Warmwasserbereiter nicht selbst reparieren, sondern davon den nächsten bevollmächtigten Kundendienst benachrichtigen.
