Тип на продукта	Комбиниран бойлер (електрически + топлообменник)
Модел	GBK120 LN/RN
Обем	120 L
Номинално налягане	0.6 MPa
Тегло празен	62 kg
Тегло, пълен с вода	182 kg
Размери (диаметър)	500 mm
Размери (височина)	1103 mm
Мощност на електрически нагревател	2000 W
Напрежение на свързване	230 V~
Клас на защита	I
Степен на защита	IP25
Време за загряване до 75°C	4 часа 35 минути
Смесена вода при 40°C	226 L
Консумация на енергия (24h при 65°C)	1.77 kWh/24h
Антикорозионна защита	Емайлиран резервоар и магнезиев анод
Диапазон на термостата	25°C - 75°C (препоръчителна икономична настройка при 55°C)
Предпазен клапан	Интегриран възвратно-предпазен клапан
Повърхност на топлообменник	0.88 m²
Мощност на топлообменник	17 600 W
Тип на свързване	Затворена напорна система или отворена безнапорна система
Монтаж	Стенен монтаж (само вертикално положение за GBK модели)
Поддръжка	На всеки 2 години от оторизиран сервиз; проверка на анода и отстраняване на котлен камък
Почистване	Мек почистващ разтвор; без разтворители или абразиви

Често задавани въпроси - GBK120RN GORENJE

Каква е разликата между GB и GBK бойлерите?

Серията GBK е комбиниран бойлер с допълнителен топлообменник за алтернативни енергийни източници (напр. слънчева енергия, централно отопление), докато серията GB е само електрическа.

Мога ли да използвам GBK120 със слънчева отоплителна система?

Да, GBK120 има вграден топлообменник, предназначен за свързване към слънчеви колектори или други топлоносители. Входът е маркиран в синьо, а изходът в червено.

Каква е препоръчителната настройка на термостата за икономия на енергия?

Настройте термостата на позиция E (приблизително 55°C) за оптимална икономия, намаляване на котлен камък и загуби на топлина.

Как да източа водата от бойлера?

Изключете захранването, отворете крановете за топла вода, след това източете през входната връзка. Ако няма изпускателен кран, използвайте лостчето на предпазния клапан в позиция Test. Остатъчната вода може да се отстрани, като се свали нагревателния фланец.

Колко често трябва да проверявам предпазния клапан?

На всеки 14 дни. Отворете клапана ръчно, за да се уверите, че водата тече; ако не, той може да е запушен и се нуждае от обслужване.

Какво да направя, ако вода капе от предпазния клапан?

Това е нормално поради повишаване на налягането. Отведете капещата вода към канал или монтирайте 3-литров разширителен съд на входната тръба, за да намалите капенето.

Може ли GBK120 да се монтира хоризонтално?

Не. Само моделите GBL 50 и GRL 80 могат да се монтират хоризонтално. Всички GBK модели трябва да се монтират вертикално и на стена.

Каква е антикорозионната защита на резервоара?

Резервоарът е емайлиран и оборудван с магнезиев анод, който трябва да се проверява на всеки две години от оторизиран сервиз.

Как да свържа тръбата за връщане на топла вода?

Отстранете пластмасовата капачка и развийте запушалката на горната част на бойлера, за да свържете връщащата тръба. Това осигурява моментална топла вода на всички кранове.

Какво да направя, ако бойлерът не загрява?

Проверете захранването и настройката на термостата. Ако индикаторът свети, но няма топлина, нагревателният елемент може да е дефектен. Свържете се с оторизиран сервиз за ремонт.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GBK120RN GORENJE

Уважаеми клиенти, благодарим Ви, че закупихте нашия уред.

Нагревателят е изработен в съответствие с приетите стандарти, официално изпробван, получил е удостоверение за безопасност и удостоверение за електромагнитна съвместимост. Основните данни за уреда са описани на стикера, залепен между тръбите. Свързването към водата и електричеството да се извърши от квалифициран специалист. Поправки и отстраняване на варовик по вътрешността на бойлера или смяна на антикорозионния защитен анод да се извършват само в специализиран сервиз.

МОНТАЖ

Бойлерът да се монтира възможно най-близко до източника на вода. Бойлерът се прикрепва на стена с два болта, дебели най-малко 8 мм. Стените и подовете, на които се закача бойлерът, трябва да бъдат подходящо подсилени. Моделът бойлер GBK трябва да бъде монтиран вертикално на стена. Моделите GBL 50 и GBL 80 могат да бъдат монтирани хоризонтално на таван. Тези модели бойлери не могат да се монтират на стена или на под, тъй като могат да бъдат повредени.

Вид	GBL 50 GBL 80 GBK 80 L/D GBK 100 L/D GBK 120 L/D GBK 150 L/D GBK 200 L/D
Модел	GBL 50 N GBL 80 N GBK 80 LN/RN GBK 100 LN/RN GBK 120 LN/RN GBK 150 LN/RN
Обем [I]	50	80	80	100	120	150	200
Налягане [MPa]	0,6
Тегло/с пълен резервоар [kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Анти корозионна защита на корпуса	Емайлиран / Mg Анод
Мощност на електри нагревател [W]	2000
Волтаж [V~]	230
Защитен клас	I
Степей на защита	IP 25
Време за загряване до 75°C1 [h]	155	305	305	355	435	545	740
Количество смесена вода при 40°C2 [kWh ]	80	117	151	189	226	276	360
Консумация на енергия [kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Време необходимо на нагревателите за загряване на обема при температура на входната вода от 15°C. 2) Количество енергия необходимо за достигане на температура от 65°C на водата в корпуса, при стайна температура 20°C, измерена в съответствие с стандарт DIN 44532.

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА ЕЛЕМЕНТА ЗА ПРЕНОС НА ТОПЛИНА

		GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Налягане	[MPa]	0,6
Мах. изходна температура	[°C]	85
Плащ на трансмитера	[m2]	0,72	0,88
Потокпрезтрансмитера3)	[W]	14400	17600

3) Средно загряване: изходна температура 70°C, поток 3000 l/h. Вода в мрежата: входна температура 10°C, изходна температура 45°C, поток 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	02 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

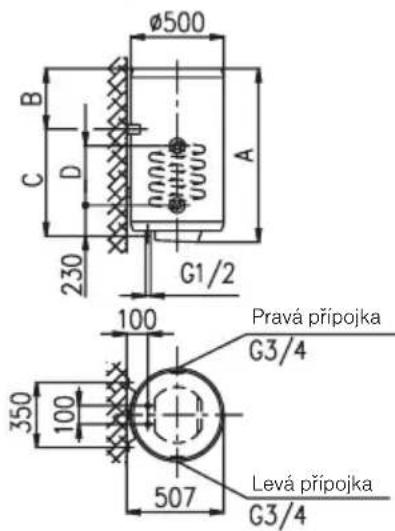

Размер на уреда за монтаж и включване в мм. GBK 80 - 200

GBL 50-80

Входът и изходът за водата са маркирани с различен цвят на тръбите на бойлера. Входът за студената вода е маркиран със синьо, а изходът за топлата - с червено. Бойлерът може да бъде свързан към водата по два начина. Свързването чрез затворена система под налягане позволява захранване на няколко чешми едновременно, докато тази без налягане - само на една. В съответствие с избрания начин трябва да се поставят и подходящи кранове. При свързване в отворена система без налягане, преди бойлера трябва да се

монтира защитна клапа, която да не позволява изтичане на вода от резервоара на бойлера, когато водата е централно спряна. При тази система на свързване да се използва кран, който позволява свободно протичане на водата. Поради разширяването на водата при загряване, налягането в корпуса се увеличава, което довежда до прокапване на вода от смесителния кран. Ако се опитвате да затегнете крана, за да спрете капещата вода, може само да го повредите, без да постигнете желания резултат.

При затворена система на свързване кранът, който се използва, трябва да бъде под налягане. На входната тръба, поради безопасност, задължително трябва да се постави вентил или група, която предпазва налягането в нагревателя да не се повиши с повече от 0.1 МПа от допустимото. При загряване на водата в бойлера налягането в резервоара се повишава и достига стойност, която се установява от защитната клапа. Връщане на вода обратно в системата не е възможно, вследствие на което капки вода могат да падат от крана. Капещата вода може да бъде спряна от аксесоар, намиращ се под защитната клапа. Между бойлера и невъзвратната клапа не може да бъде монтирана спирателна клапа. Изходната тръба трябва да се постави под вентила на безопасност, трябва да е насочена право надолу, в среда, която не замръзва.

Когато поради неудобна инсталация няма възможност водата, която капе от обратния вентил за безопасност, да се прекара в канал, може вместо това да се огради експанзионен съд, съдържащ 3 л вода, върху тръбата на нагревателя. За да се подсигури правилна работа на обратния вентил за безопасност, трябва да се провежда редовен контрол през всеки 2 седмици. При проверка с движение на ръчката или отвиване на гайката (зависи от модела) вентилът за безопасност трябва да се отвори. От него трябва да изтече вода, което означава, че вентилът работи без грешка.

Не бива да поставяте вентил за спиране между бойлера и обезопасяващия вентил, защото ще направите невъзможно действието на обезопасяващия вентил.

Бойлерът може да бъде монтиран без да се използва редуцир вентил, ако налягането в мрежата е по-малко от 0,5 МПа. Ако налягането в мрежата надвиши 1,0 МПа, трябва да се монтират два редуцир вентила един след друг. Преди да свържете към електрическата мрежа, напълнете бойлера с вода. При първо пълнене с вода, кранът за топлата вода трябва да бъде отворен. Когато бойлерът е пълен, вода започва да изтича от смесителния кран.

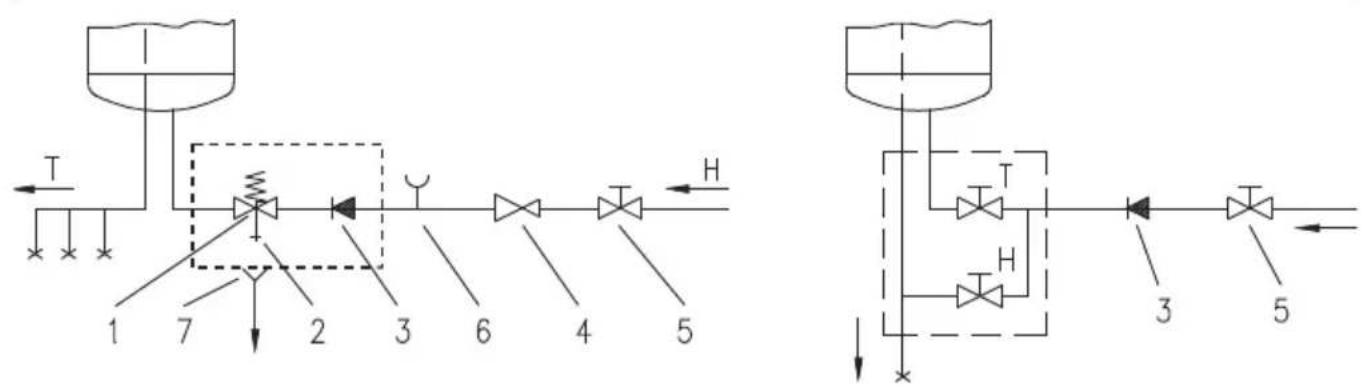

Затворена (под налягане) система Отворена (гравитационна) система

Ключ:

1 - Защитна клапа

2 - Клапа за тестване

3 - Клапа без връщане

4 - Клапа за намаляване на налягането

5 - Спираща клапа

6 - Част за тестване

7 - Фуния за изхода

H - Студена вода

T - Топла вода

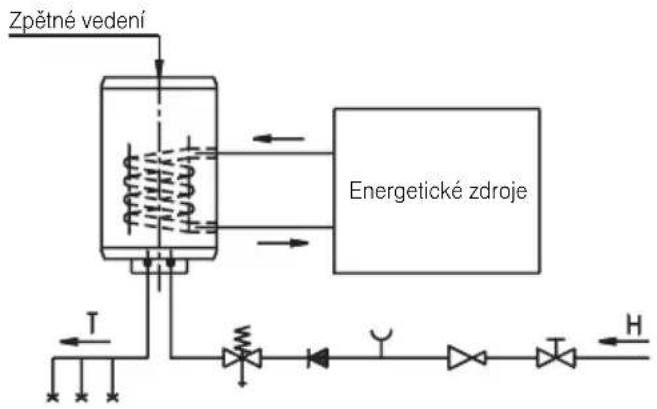

Комбинираният бойлер GBK работи по същия начин като електрическия GB, като е свързан с превключващо устройство за студената вода, което позволява подаване на вода от алтернативни източници (например, централно парно отопление, слънчеви батерии или котел). Двете системи за затопляне - електрическо загряване и с превключване - могат да работят поотделно или конкурентно. Връзката към източника за вода е решена по същия начин като за бойлерите модел GB, но трябва да бъде направена връзка и към допълнителния източник на енергия. Входът към превключвателя е оцветен в синьо, а изходът в червено. GBK бойлерите могат да бъдат свързани към тръбата на топлата вода. Свързването към тази тръба позволява топлата вода да бъде достъпна едновременно във всички точки. Тази тръба може да бъде на входа на бойлера и се поставя след свалянето на пластмасовото капаче и развиването на стопера. Този елемент за водопроводната тръба може да бъде купен от всеки оторизиран дилър на нашите стоки.

ЕЛЕКТРИЧЕСКА ВРЪЗКА

Преди бойлерът да се свърже към електрическата мрежа, трябва да бъде поставен кабел. За целта трябва да махнете плочката, която се намира от предната страна на пластмасовото капаче. След като плочката се освободи, в процепа между нея и защитния капак може да бъде пъхната отвертка първо от страната на термостата, а след това и от противоположната. Когато плочката бъде освободена от двете страни, тя се сваля с ръка. За да бъде свалена пластмасовата капачка, трябва да бъде свалено копчето на термостата и да бъдат развити двата фиксиращи винта. Смяната на пластмасовия капак се прави в обратен ред.

Връзката с електрическата мрежа трябва да бъде направена съгласно съответстващите стандарти. Бойлерът няма вграден компонент, който да го отделя от електрическата мрежа, затова се препоръчва монтиране на ключ, който да спира електричеството към бойлера.

Легенда:

1 - Термостат

2 - Биметална фаза

ВНИМАНИЕ: Преди всеки ремонт е необходимо бойлерът да бъде изключен от електрическата мрежа.

След свързване към електрическата и водната връзка и след първоначален тест, уредът е готов за работа. Като въртите копчето на термостата, което се намира отпред, Вие определяте желаната температура в диапазон от 25°C до 75°C. Препоръчваме Ви термостатът да е в положение "Е", където режимът на работа е най-икономичен и температурата е около 55°C. При тази температура се губи най-малко топлина и се отлага по-малко варовик на корпуса на бойлера, отколкото при по-високите температури. Работата на уреда може да се контролира от сигналната лампичка. Тя свети докато бъде достигната избраната температура или уредът бъде изключен от електрическата мрежа. Бойлерът има вграден термометър, който показва достигнатата температура.

Ако уредът няма да се използва за дълъг период от време, не го изключвайте от електрическата мрежа, но бъдете сигурни, че през този период няма да бъде допуснато замръзване, като поставите термостата в положение "f". Водата в бойлера ще се поддържа на температура около 10°C. Ако все пак искате да изключите от електрическата мрежа, източете предварително водата от бойлера, за да не замръзне. Задължително да се изключва от електричеството преди изпразване. След това се отваря вентилът на тръбата за топлата вода. Водата изтича от нагревателя чрез входната тръба. Препоръчва се, за тази цел, на входната тръба да се монтира подходящ вентил или Т-част. Ако това не е възможно, нагревателят може да се изпразни и чрез вентила за безопасност, и то така, да се нагласи както по време на тестване на вентила. След изпразване чрез входната тръба, в нагревателя ще остане още малко вода, която ще изтече, след като отвиете уплътнителя на нагревателя. Почиствайте външността на бойлера с препарат. Не използвайте препарати, които могат да го повредят!

Редовните сервизни прегледи ще удължат живота на бойлера. Препоръчваме Ви първото посещение на сервизен техник да бъде направено 2 години след включване на уреда. При това посещение трябва да се почисти наслоилият се варовик, чието количество зависи от качествата на водата и използваната температура. При първото посещение сервизният работник ще определи дата за следващото.

Никога не се опитвайте да отстранявате възникнали повреди сами, а информирайте най-близкия сервизен център.
