Produkta veids	Kombinētais elektriskais ūdens sildītājs ar siltummaini
Tilpums	80 L
Nominālais spiediens	0.6 MPa
Svars (tukšs)	51 kg
Svars (pilns)	131 kg
Sildelementa jauda	2000 W
Pieslēguma spriegums	230 V~
Aizsardzības klase	I
Aizsardzības pakāpe	IP 25
Uzsildīšanas laiks līdz 75°C	3 h 5 min
Sajauktā ūdens tilpums pie 40°C	151 L
Enerģijas patēriņš (24h)	1.39 kWh
Izmēri (augstums)	803 mm
Izmēri (diametrs)	500 mm
Savienojumi	G 3/4" (ievads/izvads)
Pretkorozijas aizsardzība	Emaljēts un Mg anods
Siltummaiņa virsma	0.72 m²
Maksimālā ieplūdes temperatūra (sildīšanas vide)	85°C
Siltummaines siltuma plūsma	14400 W
Uzstādīšana	Pie sienas montējams, tikai vertikāli
Apkope	Pārbaudīt anodu ik pēc 2 gadiem; tīrīt kaļķakmeni pēc vajadzības

Bieži uzdotie jautājumi - GBK80RN GORENJE

Kā uzstādīt ūdens sildītāju?

Uzstādiet ūdens sildītāju pēc iespējas tuvāk izvadiem. Izmantojiet enkura skrūves (min. 8 mm diametrs) uz sienas, kas var izturēt trīs reizes lielāku svaru nekā sildītājs, kad tas ir pilns. Montējiet tikai vertikālā stāvoklī (GBK modeļi). GBL modeļus var montēt horizontāli pie griestiem.

Kādi drošības pasākumi jāievēro?

Ierīci jāpieslēdz kvalificētam speciālistam. Bērni jāuzrauga. Pirms korpusa atvēršanas vienmēr atvienojiet no strāvas. Izmantojiet drošības vārstu uz ūdens padeves.

Kā pieslēgt ūdens padevei?

Izmantojiet krāsu kodētas caurules: zila aukstā ūdens ieplūdei, sarkana karstā ūdens izplūdei. Varat izmantot slēgtu spiediena sistēmu (vairāki izvadi) vai atvērtu bezspiediena sistēmu (viens izvads). Uzstādiet pretplūsmas drošības vārstu. Ja spiediens pārsniedz 1,0 MPa, izmantojiet divus samazināšanas vārstus.

Kā pieslēgt elektroapgādei?

Noņemiet plastmasas vāku, pievienojiet strāvas vadu un pievienojiet slēdzim, kas atvieno abus polus ar vismaz 3 mm kontakta atstarpi. Sildītājs jāpiepilda ar ūdeni pirms pieslēgšanas strāvai.

Kā iestatīt temperatūru?

Pagrieziet termostata pogu uz priekšējā vāka. Ieteicamais iestatījums ir pozīcija 'E' apmēram 55°C energoefektivitātei. Temperatūras diapazons ir no 25°C līdz 75°C.

Ko norāda kontrollampiņa?

Kontrollampiņa rāda, kad darbojas elektriskais iegremdēšanas sildītājs. Tā iedegas, kad tiek veikta sildīšana, un izslēdzas, kad tiek sasniegta iestatītā temperatūra.

Kā iztukšot ūdens sildītāju?

Atvienojiet no strāvas. Atveriet karstā ūdens krānus. Iztukšojiet caur ieplūdes savienojumu, izmantojot īpašu savienojumu, vai caur drošības vārstu, iestatot tā sviru uz 'Test' pozīciju. Neliels ūdens daudzums paliks.

Kā tīrīt ūdens sildītāju?

Tīriet ārpusi ar maigu mazgāšanas līdzekļa šķīdumu. Neizmantojiet šķīdinātājus vai abrazīvus tīrīšanas līdzekļus. Iekšējā kaļķakmens tīrīšanai sazinieties ar pilnvarotu servisa darbnīcu.

Cik bieži jāveic apkope?

Pirmo pārbaudi veiciet pēc 2 gadiem pilnvarotā servisa darbnīcā. Viņi pārbaudīs pretkorozijas anodu un tīrīs kaļķakmeni. Sekojiet viņu ieteikumiem turpmākajiem intervāliem.

Ko darīt, ja no drošības vārsta pil ūdens?

Pilēšana ir normāla sildīšanas laikā spiediena pieauguma dēļ. Ja tā ir pārmērīga, pārbaudiet drošības vārstu ik pēc 14 dienām, atverot tā izvadu. Ja tā neapstājas, apsveriet 3 litru izplešanās tvertnes uzstādīšanu uz ieplūdes caurules.

LIETOŠANAS INSTRUKCIJA GBK80RN GORENJE

Cjenītais pīrcēj, mēs esam Jums pateicīgi par mūṣu ražojuma pirkumu. LUDZAM JUS PIRMS UDENS SILDITĀJA UZSTĀDĪSANAS UN PIRMĀS LIETOŠANAS UZMANĪGI IZLASĪT SO INSTRUKCIJU

IERICE NAV PAREDZETI LIETOŠANAI PERSONAS (TAJĀ SKAITĀ BĒRNIEM) SAMAZINĀTAS FIZISKĀS, SENŠORĀS VAI PSIHISKO SPĒJU APZINĀSANU, VAI PIEREDZES TRUKUMU UN ZINĀSANAS, JA VIEN TIEM IR BIJUSI UZRAUDZĪBA UN NORĀDĪJUMI PAR LIETOŠANU IEKĀRTAS PĒC PERSONAS PAR VINU DROSĪBU ATBILD.

BĚRNIEM JĀUZRAUGA, LAI NODROŠINĀTU, KA TIE NAV SPĚLĚTIES AR IERĪCI.

Üdens sildītājs ir izgatavots saskaņā ar spēkā esošiem standartiem, pārbaudīts, tam ir arī drošības sertifikāts un elektromagnētiskās savietojamības sertifikāts. Aparāta galvenie tehniskie dati ir norādīti Informācijas tabulā, kura atrodas starp pieslēgšanas šļūtenēm. Aparātu pieslēgt elektrotīklam un üdensvadam drīkst tikai pilnvarots speciālists. lekšējo ierīču apkalpošanu, katlakmens nonemšanu, pārbaudi vai pretkorozijas aizsardzības anona nomainu arī drīkst veikt tikai pilnvarots servisa dienests.

MONTĀŽA

Sildītājs jāuzstāda cik vien iespējams tuvāk ūdens pievada vietām. Sienai tas jāpiestiprina, izmantojot sienas skrūves ar 8 mm minimālu nominālu diametru. Sienas ar vāju slodzes izturību vietā, kur tiks uzstādīts sildītājs, attiecīgi jāpastiprina. GBK markas sildītāji var būt uzstādīti uz sienas tikai vertikālā stāvoklī.

APARĀTA TEHNISKIE DATI

Tip	GBL 50	GBL 80	GBK 80	L/D GBK 100 L	D GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Modelis	GBL 50 N	GBL 80 N		GBK 80 LN/RN	GBK 100 LN/RN	GBK 120 LN/RN	GBK 150 LN/RN	GBK 200 LN/RN
Tilpums [I]	50	80		80	100	120	150	200
Nomināls spiediens [MPa]	0,6
Aparāta svars/ar ūdeni [kg]	27/77	33/113		51/131	56/156	62/182	72/222	90/290
Katla pretkorozijas aizsardzība	Emaljēts / Mg anods
Elektriskā sildītāja jauda [W]	2000
Elektrotīkla spriegums [V~]	230
Aizsardzības klase	I
Aizsardzības pakāpe	IP 25
Uzsildīšanas laiks līdz 75°C ^1) [h]	1^55	3^05	3^05	3^55	4^35	5^45	7^40
Jauktā ūdens daudzums pie 40°C [I]	80	117	151	189	226	276	360
Elektroenerģijas patērīņš ^2) [kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Ūdens sildītāja visa apjoma uzsildīšanas laiks ar elektrisku sildīšanas elementu pie no ūdensvada ienākošā aukstā ūdens temperatūras 15°C.

2) Elektroenerğijas patēriņš uzturot sildītājā pastāvīgu temperatūru 65°C pie apkārtējās temperatūras 20°C (mērījumi tika veikti saskaņā ar standartu DIN 44532).

Siltuma apmaiņas tehniskie rādītāji

	GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Nominalus slëgis [MPa]	0,6
Maksimali õilumneõio temperatūra [°C]	85
Đilumokaiėio pavirõiaus plotas [m2]	0,72	0,88
Đilumokaiėio galingumas3) [W]	14400	17600

3) Piepildītājs: ieejas temperatūra 70°C, patērinš 3000 l/st.

Caurulvada ūdens: ieejas temperatūra 10°C, izejas temperatūra 45°C, patēriņš 437 l/st.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 2	00
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	02 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

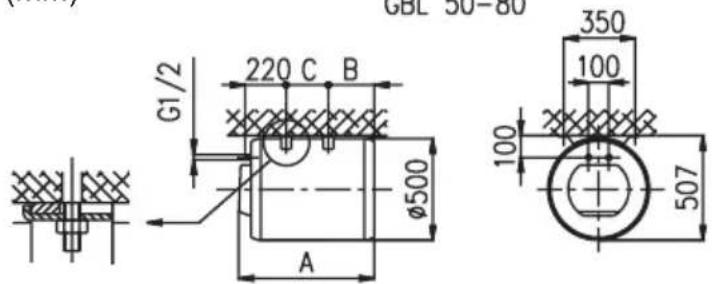

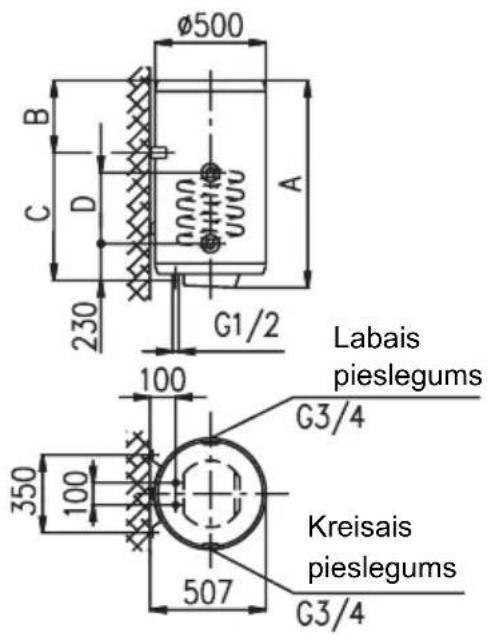

Sildītāja pievienošanas un montāžas izmēri (mm) GBK 80 - 200

GBL 50-80

PIESLĒGŠANA ŪDENSVADAM

Üdens pievada un izejas caurules ir apzīmētas ar dažādu krāsu. Zilā – auksts üdens, sarkanā – karsts üdens. Sildītāju var pieslēgt üdensvadam divējādi. Slēgtā uzkrāšanas pieslēgšanas sistēma nodrošina üdens ievadu vairākās vietās, bet atklātā caurteces sistēma – tikai vienā vietā. Jums būs jāiegādājas attiecīgs maisītājs atkarībā no izvēlētās pieslēgšanas sistēmas. Atklātajā caurteces sistēmā pirms üdens sildītāja jāuzstāda pretvārsts, kas novērsīs üdens

noplūdi no katla gadījumā, ja ūdensvadā nebūs ūdens. Izmantojot tādu pieslēgšanas sistēmu, jāuzstāda caurteces maisītājs. Ūdens apjoms sildītājā palielinās uzsildīšanas rezultātā, kas izraisa ūdens noplūdi no maisītāja caurules. Nemēģiniet pārtraukt ūdens plūsmu no maisītāja, ar spēku pagriežot krānu, jo tā rezultātā var sabojāt maisītāju. Slēgtajā uzkrāšanas pieslēgšanas sistēmā ūdens ievada vietās jāizmanto uzkrāšanas maisītāji. Drošības apsvērumu dēļ uz ūdens pievadcaurules obligāti jāuzstāda drošības ventilis vai drošības vārstu grupa, lai novērstu spiediena paaugstināšanos vairāk nekā par 0,1 MPa virs nomināla.

Üdenim sasilstot katlā tā spiediens paaugstinās līdz lielumam, kāds ir iestaṭīts ar drošības vārstu. Tā kā üdens atgriešanās üdensvadā nav iespējama, ūdens var pilēt no drošības vārsta nopūdes cauruma. Šo ūdeni var novirzīt uz notekcauruli ar speciālā uzgaļa palīdzību, kas jāuzstāda zem drošības vārsta. Izplūdes caurule, kas atrodas zem drošības ventiļa izplūdes atveres, jāuzstāda vertikāli uz leju vietā, kur ūdens nevar aizsalt. Gadījumā, kad nepareizas montāžas dēļ pilošo ūdeni nav iespējams novirzīt no drošības pretvārsta uz notekcauruli, ūdens pilēšanu var novērst, uzstādot izplešanās trauku ar 3 l tilpumu uz ūdens sildītāja ievadcaurules.

Lai drošības pretvārsts darbotos pareizi, ik pēc 14 dienām jāveic regulāras pārbaudes. Pārbaudes laikā ar vārsta roktura pārvietošanu vai uzgriežņa atskrūvēšanu (atkarībā no vārsta tipa) jāatver ūdens izlaišana no drošības pretvārsta. Tā rezultātā no izplūdes atveres jāsākas ūdens tecēšanai, un tas nozīmē, ka vārsts darbojas nevainojami.

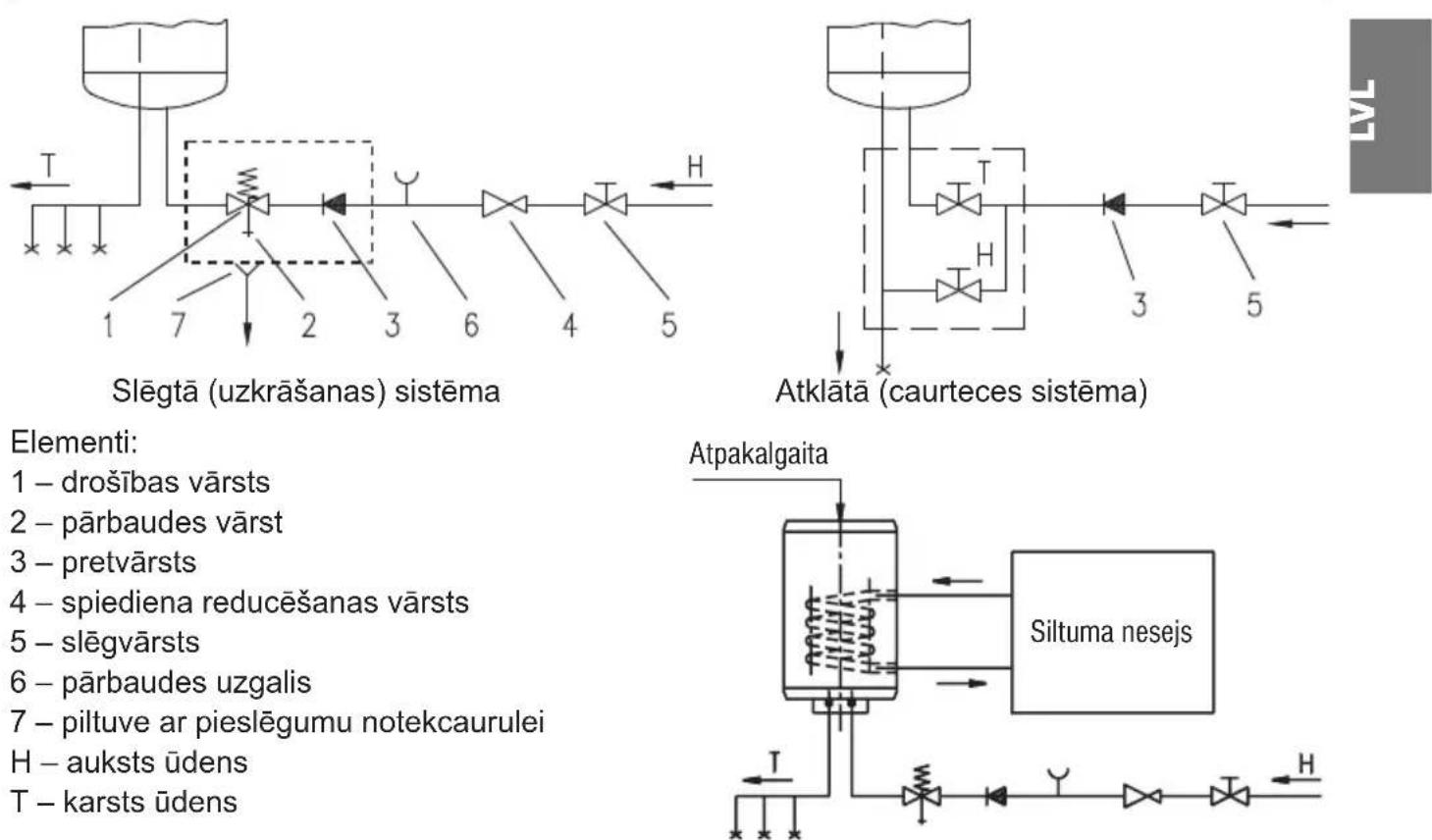

Elementi:

1 – drošības vārsts
2 – pārbaudes vārst
3 – pretvärsts
4 – spiediena reducēšanas vārsts
5 – slēgvārsts
6 – pārbaudes uzgalis
7 – piltuve ar pieslēgumu notekcaurulei
H – auksts üdens
T – karsts üdens

Nedrikst iemontēt slēgvārstu starp sildītāju un drošības pretvārstu, jo tādā veidā Jūs padarīsiet par neiespējamu drošības pretvārsta darbību.

Sildītāju var pieslēgt mājas ūdensvada tīklam arī bez spiediena reducēšanas vārsta, ja spiediens šai tīklā ir zemāks par 0,5 MPa. Ja spiediens ūdensvada tīklā pārsniedz 1,0 MPa, ir nepieciešams secīgi iemontēt divus spiediena reducēšanas vārstus. Pirms pieslēgt sildītāju elektrotīklam, tas obligāti jāpiepilda ar ūdeni. Pie pirmās uzpildīšanas pagrieziet karstā ūdens rokturi uz maisītāja. Sildītājs ir piepildīts, kad ūdens sāk tecēt no maisītāja izplūdes caurules. Kombinētais ūdenssildītājs GBK darbojas tāpat kā elektriskais ūdenssildītājs GB, bet viņā papildus ir iemontēts citu energijas avotu(piem.centrālās apkures, saules bateriju vai siltuma sūknis) ūdens uzsildes, siltumapmaņas elements. Šī iepriekš pieminētā elektriskās un siltumapmaiņas elements var darbotie gan kopā, gan atsevišķi. Kombinētais ūdenssildītājs GBK peislēdzas pie elektrības tāpat kā elekriskai ūdenssildītājs GB, kā arī līdztekus viņu vajag pievienot papildus energijas avotam. ūdens pievada un izejas caurules ir apzīmētas ar dažādu krāsu. Zilā – auksts ūdens, sarkanā – karsts ūdens. ūdenssildītājs GBK var tikt pieslēgts pie karstā ūdens atpakļejoša atzara. Atpakālejošais atzars nodrošina karstā ūdens padevi visās tā izejas vietās. Viņa pieslēgums atrodas uz ūdenssildītāja augšējā vāciņa. Pirms pieslēgšanas nepieciešams noņemt plastikāta vāciņum un atskrūvēt ieblīvējamo ielikni. Elementus karstā ūdens atpakļejošā atzara peslēgšanai var iegādāties pie musu izsradājuma pārdevējiem.

PIESLĒGŠANA ELEKTROTĪKLAM

Pirms pieslēgt sildītāju elektrotīklam, sildītājam jāpievieno pieslēgšanas kabelis. Lai to izdarītu, jānoņem plastika aizsargvāks. Noņemiet plāksnīti vāka priekšējā pusē, ieliekot skrūvgriezi šķirbā starp šo plāksnīti un aizsargvāku termostata roktura priekšā, bet pēc tam arī pretējā pusē attiecībā pret minēto rokturi. Pēc tam, kad Jūs aizķerat šo plāksnīti no abām pusēm, to var viegli noņemt ar roku. Lai noņemtu plastika aizsargvāku, Jums jānoņem termostata rokturis un jāizskrūvē abas stiprinājuma skrūves. Plastika aizsargvāka uzstādīšana tiek veikta pretējā secībā. Sildītāja pieslēgšana elektrotīklam jāveic saskaņa ar elektrotīklu noteiktajiem standartiem. Tā kā sildītājam nav elementa, kas to pastāvīgi atslēgtu no elektrotīkla, starp to un elektrotīkla rozeti jāuzstāda divpolu slēdzis ar atstatumu starp atvērtiem kontaktiem ne mazāku par 3 mm.

UZMANĪBU: Pirms izjaukt sildītāju, pārliecinieties, kas tas ir atvienots no elektrotīkla!

Elementi:

1 - termostats
2 – bimetāliskais drošinātājs
3 – sildīšanas elementi ( 2 x 1000 W)
4 – kontroles spuldzīte
5 – pievienošanas skava
L - fāzes vads
N – neitrālais vads
12 - zemējuma vads

LIETOŠANA UN APKOPE

Üdens sildītāju var lietot pēc tā pieslēgšanas üdensvadam un elektrotīklam. Aizsargvāka priekšējā pusē atrodas termostata rokturis, ar kura palīdzību Jūs varat iestatīt vēlamo temperatūru no 25° līdz 75°C. leteicams šo rokturi pagriezt “E” stāvoklī. Tāda iestatīšana ir visekonomiskākā; üdens tiks sasildīts līdz apmēram 55°C, kalku nogulsnējumi un siltuma zudumi būs mazāki, nekā pie augstākas temperatūras iestatīšanas.

Elektriskā ūdens sildītāja darbības indikators ir kontroles spuldzīte.

Ja Jūs neplānojiet lietot ūdens sildītāju ilgāku laiku, to var aizsargāt pret aizsalšanu šādā veidā: atstājiet to pieslēgtu elektrotīklam, bet termostata rokturi pagrieziet “*” stāvoklī. Šajā termostata roktura stāvoklī sildītājs uzturēs ūdens temperatūru ap 10°C. Ja Jūs atvienojiet ūdens sildītāju no elektrotīkla, no tā jānolaiž ūdens, lai novērstu tā aizsalšanu, šim nolūkam atvienojot zilo īscauruli no ūdensvada tīkla.

Pirms ūdens nolaišanas sildītājs obligāti jāatslēdz no elektrotīkla. Pēc tam pagrieziet siltā ūdens rokturi uz viena no maisītājkrāniem, kas ir pievienots sildītājam. Nolaidiet ūdeni no sildītāja caur tā ieplūdes cauruli. Šim nolūkam ieteicams iemontēt starp drošības vārstu un ieplūdes cauruli attiecīgu izplūdes vārstu vai T-veida savienojumu. Pretējā gadījumā Jūs varat iztukšot sildītāju arī caur drošības vārsta izplūdes atveri, šim nolūkam pagriežot sviru vai vārsta rotējošo galviņu tādā pašā stāvoklī kā pie vārsta pārbaudes. Pēc ūdens nolaišanas caur ieplūdes cauruli sildītājā vēl paliks neliels ūdens daudzums, kuru var nolaist nonņemot sildītāja apakšējo atloku.

Üdens sildītāja ārējas daļas jātīra ar vāju mazgāšanas līdzekļa šķīdumu. Nekādā gadījumā neizmantojiet nekādus šķīdinātājus un agresīvas tīrīšanas vielas.

leteicam regulāri veikt ūdens sildītāja apskates. Tādā veidā Jūs nodrošināsiet tā nevainojamu darbību un ilgu darba mūžu. Pirmā apskate jāveic apmēram divus gadus pēc sildītāja lietošanas uzsākšanas. Šī apskate jāveic pilnvarotam speciālistam, kas pārbaudīs pretkorozijas aizsardzības anoda stāvokli, nepieciešamības gadījumā notīrīs kaļku nogulsnējumu, kas var uzkrāties uz sildītāja iekšējās virsmas atkarībā no ūdens kvalitātes, daudzuma un temperatūras. Vadoties no Jūsu ūdens sildītāja stāvokļa, servisa dienests pēc apskates paveikšanas sniegs Jums ieteikumu par nākamās apskates laiku.

Lūdzu, nemēginiet izremontēt ūdens sildītāju patstāvīgi, bet obligāti izsauciet servisa dienesta darbinieku.
