Tip produs	Încălzitor electric de apă combinat cu schimbător de căldură
Volum	80 L
Presiune nominală	0.6 MPa
Greutate (gol)	51 kg
Greutate (plin)	131 kg
Puterea elementului de încălzire	2000 W
Tensiune de conectare	230 V~
Clasă de protecție	I
Grad de protecție	IP 25
Timp de încălzire până la 75°C	3 ore 5 minute
Volum de apă amestecată la 40°C	151 L
Consum de energie (24h)	1.39 kWh
Dimensiuni (înălțime)	803 mm
Dimensiuni (diametru)	500 mm
Conexiuni	G 3/4" (intrare/ieșire)
Protecție anticoroziune	Emailat & anod Mg
Suprafața schimbătorului de căldură	0.72 m²
Temperatura maximă de intrare (mediu de încălzire)	85°C
Debit termic al emițătorului	14400 W
Instalare	Montat pe perete, doar vertical
Întreținere	Verificați anodul la fiecare 2 ani; curățați depunerile de calcar după nevoie

Întrebări frecvente - GBK80RN GORENJE

Cum se instalează încălzitorul de apă?

Instalați încălzitorul cât mai aproape de punctele de consum. Utilizați șuruburi cu garnitură (min. 8 mm diametru) pe un perete care poate suporta de trei ori greutatea încălzitorului plin. Montați numai în poziție verticală (modele GBK). Modelele GBL pot fi montate orizontal pe tavan.

Ce măsuri de siguranță trebuie luate?

Aparatul trebuie conectat de un specialist calificat. Copiii trebuie supravegheați. Deconectați întotdeauna de la curent înainte de a deschide corpul. Utilizați o supapă de siguranță pe alimentarea cu apă.

Cum se conectează la alimentarea cu apă?

Utilizați țevi colorate: albastru pentru intrarea apei reci, roșu pentru ieșirea apei calde. Puteți utiliza un sistem închis sub presiune (mai multe puncte de consum) sau un sistem deschis fără presiune (un singur punct de consum). Montați o supapă de siguranță cu reținere. Dacă presiunea depășește 1.0 MPa, utilizați două supape de reducere.

Cum se conectează la alimentarea electrică?

Scoateți capacul din plastic, introduceți cablul de alimentare și conectați-l la un întrerupător care deconectează ambii poli cu un spațiu de contact de minim 3 mm. Încălzitorul trebuie umplut cu apă înainte de conectarea la curent.

Cum se setează temperatura?

Rotiți butonul termostatului de pe capacul frontal. Setarea recomandată este poziția 'E' pentru aproximativ 55°C pentru eficiență energetică. Intervalul de temperatură este de 25°C la 75°C.

Ce indică becul pilot?

Becul pilot arată când elementul de încălzire electric funcționează. Se aprinde când încălzește și se stinge când temperatura setată este atinsă.

Cum se golește încălzitorul de apă?

Deconectați de la curent. Deschideți robinetele de apă caldă. Goliți prin conexiunea de intrare folosind o piesă specială sau prin supapa de siguranță setând maneta în poziția 'Test'. Va rămâne o cantitate mică de apă reziduală.

Cum se curăță încălzitorul de apă?

Curățați exteriorul cu o soluție de detergent ușor. Nu utilizați solvenți sau detergenți abrazivi. Pentru îndepărtarea depunerilor de calcar interioare, contactați un service autorizat.

Cât de des trebuie efectuată întreținerea?

Efectuați prima verificare după 2 ani la un service autorizat. Aceștia vor inspecta anodul de protecție anticoroziune și vor curăța depunerile de calcar. Urmați recomandările lor pentru intervalele viitoare.

Ce trebuie făcut dacă apa picură din supapa de siguranță?

Picurarea este normală în timpul încălzirii datorită creșterii presiunii. Dacă este excesivă, verificați supapa de siguranță la fiecare 14 zile deschizându-i ieșirea. Dacă nu se oprește, luați în considerare instalarea unui vas de expansiune de 3 litri pe conducta de intrare.

MANUAL DE UTILIZARE GBK80RN GORENJE

Instrucțiuni de utilizare 31

Stimate cumpărător, vă multumin pentru achizitionarea produsului nostru.

VĂ RUGĂM CĂ, ÎNAÎNTE DE INSTALAREA ȘI DE PRIMA UTILIZARE A BOILERULUI, SĂ CITIȚI CU ATENTIE INSTRUCTIUNILE

PREZENTUL APARATUL NU ESTE DESTINAT UTILIZĂRII DE CĂTRE PERSOANE (INCLUSIV COPIII) CU REDUCEREA FIZICE, SENZORIALE SAU MENTALE APTITUDINILOR, SAU A LIPSEI DE EXPERIANCE ȘI CUNOȘTINTE, CU EXCEPTIA CAZULUI ÎN CARE LI S-AU OFERÎT SUPRAVEGHERII SAU REFERITOARE LĂ UTILIZAREA DE PREGĂTURE A APARATULUI CU PERSOANĂ RĂSPUNZĂTOARE DE SIGURANTA ACESTORA.

COPIII TREBUIE SĂ FIE SUPRAVEGHEAT PENTRU A SE ASIGURA CA ACESTEA SĂ NU SE JOACE CU APARATUL.

Boilerul a fost fabricat în conformitate cu standardele în vigoare și testat oficial, fiind însoțit de un certificat de siguranță și compatibilitatea electromagnetică. Caracteristicile sale tehnice sunt înscrise pe tăblita care este lipită între țevile de racord. Boilerul nu poate fi branșat la rețeaua de apă sau la cea electrică decât de persoane calificate. Intervențiile tehnice în interiorul boilerului, datorate reparațiilor, eliminării pietrei de cazan și verificării sau înlocuirii anodului de protecție anticorozivă pot fi efectuate numai de' atelierele de reparații autorizate.

INSTALAREA

Se recomandă instalarea boilerului în proximitatea locului de consumare a apei. La montarea boilerului pe perete, folosiți buloane cu diamterul nominal de minim 8 mm. Peretii și tavanele cu rezistență, respectiv portanță redusă, vor trebui consolidate în mod corespunzător în locul unde intenționați să atârnați, respectiv să instalati boilerul. Boilerul GBK poate fi instalat pe perete numai în poziție verticală. Doar boilerele de tipul GBL 50 și GBL 80 pot fi fixate vertical, pe tavan. Nu este indicată instalarea acestor două modele pe perete sau podea, întrucât un asemenea amplasament provoacă deteriorarea, respectiv defectarea boilerelor.

CARACTERISTICILE TEHNICE ALE BOILERULUI

Tipi	GBL 50 GBL 80 GBK 80 L/D GBK 100 L/D GBK 120 L/D GBK 150 L/D GBK 200 L/D
Model	GBL 50 N GBL 80 N GBK 80 LN/RN GBK 100 LN/RN GBK 120 LN/RN GBK 150 LN/RN GBK 200 LN/RN
Volum [l]	50	80	80	100	120	150	200
Presiune nominală [MPa]	0,6
Greutate / umplut cu apă [kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Protectția anticorozivă a cazanului	Emailat / Mg anod
Puterea încălzitorului electric [W]	2000
Tensiunea din rețea [V~]	230
Categoria de protecție	I
Gradul de protecție	IP 25
Timp de încălzire până la 75°C ^1) [h]	^1^55	3^05	3^05	3^55	4^35	5^45	7^40
Cantitatea de apă amestecată la 40°C [l]	80	117	151	189	226	276	360
Consumul de energie ^2) [kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Timpul de încălzire al întregului volum de apă încălzitorul (spirala) electric(ă) la o temperatură de intrare a apei reci, provenite din conductă, de 15°C.

2) Consumul de energie electrică în cazul menținerii temperaturii constante a apei din boiler la 65°C, la o tem peratură ambiantă de 20°C, măsurat conform DIN 44532.

CARACTERISTICILE TEHNICE ALE SCHIMBĂTORULUI DE CĂLDURĂ

	GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Presiunea nominală [MPa]	0,6
Temperatura de acces maximă a agentului de încălzire [°C]	85
Suprafața schimbătorului de căldură [m2]	0,72	0,88
Circuitul termic al schimbătorului de căldură3) [W]	14400	17600

3) Agentul de încălzire: temperatura de acces 70°C, debit 3000l/h.

Apa sanitară: temperatura de intrare 10°C, de ieşire 45°C, debit 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	202 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

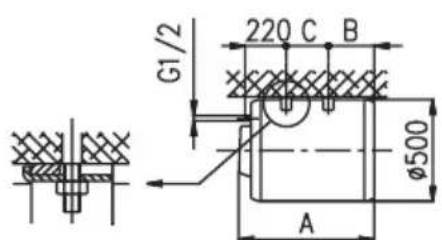

Măsurători de racordare și montare a boilerului (mm).

GBK 80 - 200

GBL 50-80

BRANŞAREA LA RETEAUA DE DISTRIBUIRE A APEI

Tevile de alimentare cu apă și de evacuare a apei din boiler sunt marcate cu culori diferite. Teva de aducțiune a apei reci este marcată cu albastru, iar cea de evacuare a apei calde cu roșu.

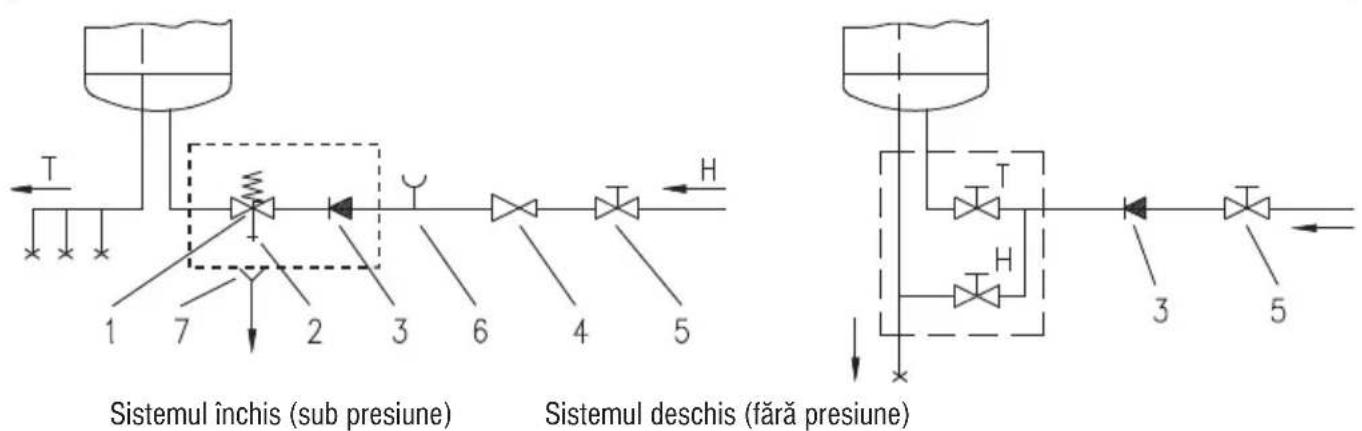

Boilerul poate fi racordat la rețeaua de alimentare cu apă în două moduri. Sistemul închis de branșare sub presiune, permite distribuirea apei calde în mai multe locuri de utilizare a acesteia deodată. În funcție de sistemul de conectare ales se vor cumpăra bateriile corespunzătoare. În cazul recurgerii la sistemul deschis, fără compresie, va trebui montat un ventil de scurgere, care împiedică scurgerea apei din boiler în situațiile

de lipsă de apă sau de întrerupere temporară a alimentării cu apă de la rețea. În cazul aplicării acestui sistem de branșare, se impune utilizarea unei baterii de transvazare. Datorită încălzirii, volumul apei din boiler se mărește, ccea ce provoacă picurarea apei din țeava bateriei. Strângerea până la refuz a robinetului nu oprește picurarea, ci dimpotrivă, duce la deteriorarea bateriei. În cazul sistemului închis de branșare sub presiune (racord de presiune), va trebui să folosiți baterii sub presiune. Pentru a se asigura o funcționare lipsită de orice fel de riscuri, pe țeava de intrare a apei în boiler va trebui obligatoriu să fie montat un ventil sau un grup de siguranță, prin care se va evita creșterea presiunii din cazan cu mai mult de 0,1 MPa peste valoarea nominală. Încălzirea apei din boiler duce la creșterea presiunii până la limita fixată prin ventilul de siguranță. Întrucât întoarcerea apei în rețea este împiedicată, se poate întâmpla să înceapă să picure apă din orificiul de scurgere al ventilului de siguranță. Apa rezultată din picurare poate fi deviată în canalul de scurgere, prin intermediul unui manșon de captare, care va fi plasat sub ventilul de siguranță. Țeava de evacuare a apei conectată la ventilul de siguranță va trebui montată sub acesta, în poziție descendentă, avându-se grijă ca ea să se afle într-un loc ferit de îngheț.

În cazul în care, din cauza instalării necorespunzătoare, nu aveți posibilitatea să orientați apa care picură din ventilul de siguranță reversibil spre canalul de scurgere a apei, acumularea apei picurate poate fi evitată prin montarea unui sertar de expansiune având capacitatea de 3 l, pe țeava de alimentare cu apă a boilerului.

Pentru a asigura buna funcționare a ventilului de siguranță reversibil, va trebui să efectuați controale regulate la interval de 14 zile. La fiecare verificare, va trebui deschis orificiul de scurgere al ventilului de siguranță reversibil; în funcție de tipul de ventil, acest lucru poate fi realizat fie cu ajutorul robinetului acestuia, fie prin deșurubarea piuliței ventilului. Dacă în momentul respectiv prin orificiul de scurgere al ventilului va începe să curgă apă, înseamnă că ventilul funcționează impecabil.

Nu este permisă montarea unui robinet de închidere între boiler și ventilul de siguranță reductor de presiune, întrucât aceasta ar împiedica funcționarea acestuia din urmă.

Boilerul poate fi branşat la instalația domestică de alimentare cu apă fără ventilul de reducere, dacă presiunea din rețea este mai mică de 0,5 MPa. Dacă presiunea din rețea depășește 1,0 MPa, vor trebui montate două ventile de reducere unul după altul. Înainte de a fi branşat la rețeaua electrică, boilerul va trebui obligatoriu umplut cu apă. la prima umplere se va deschide robinetul de apă caldă al bateriei. Boilerul este umplut atunci când apa începe să curgă prin țeava bateriei.

Legenda:

1 - Ventil de siguranță
2 - Ventil de testare
3 - Ventil de reținere
4 - Ventil de reducere a presiunii
5 - Robinet de închidere
6 - Accesoriu de încercare
7 - Scurgere racordată la canalizare (la canalul colector)

H - Apă rece

T - Apă caldă


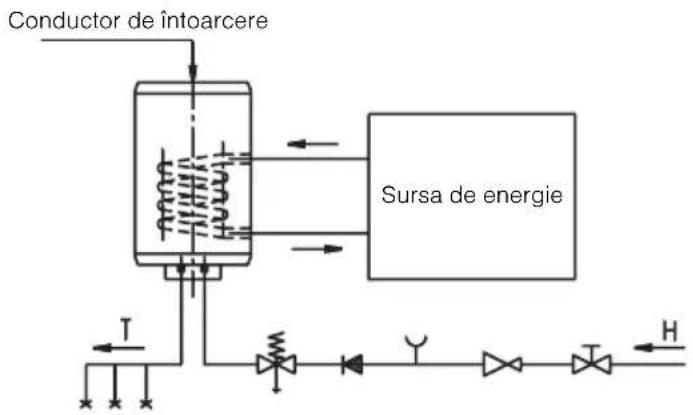

Boilerul combinat pentru apă caldă GBK funcționează la fel ca și boilerul electric de apă caldă GB, singura deosebire fiind aceea că cel dintâi este prevăzut și cu un schimbător termic pentru încălzirea apei sanitare prin intermediul altor surse de energie (cum ar fi încălzirea centrală, colectoarele solare sau pompa termică). Sistemul de încălzire cu spirale de încălzire și cel cu schimbător termic pot funcționa concomitent sau separat. Boilerul cu sistem combinat de încălzire va fi branșat la rețeau de distribuire a apei în același mod ca și boilerul GB, cel dintâi fiind, în plus, conectat la o sursă suplimentară de energie. Intrarea agentului termic, respectiv a purtătorului de căldură în schimbătorul termic este marcată cu roșu, iar ieșirea cu albastru.

Boilerele GBK pot fi conectate și la conductorul de întoarcere pentru apa caldă. Acesta din urmă asigură furnizarea permanentă de apă caldă concomitent, în toate locurile de receptare a acesteia. Conductorul de întoarcere va fi racordat la branșamentul din partea de sus a boilerului. Înainte de branșare va trebui scos căpăcelul de plastic și deşurubat bușonul de etanșare din partea superioară a boilerului. Elementele conductorului de întoarcere pot fi cumpărate ulterior de la vânzătorii autorizați ai produselor noastre.

BRANŞAREA LA REȚEAUA ELECTRICĂ

Înainte de conectarea la rețeaua electrică, la boiler va trebui montat un cablu de branșare, de aceea va trebui scos capacul de protecție din plastic. Acest lucru sa va face prin îndepărtarea plăcuței aflate în partea anterioară a capacului. Plăcuța poate fi demontată prin introducerea, cu precauție, a șurubelniței în despicătura dintre plăcuța inserată și apărătoarea de protecție, slăbind mai întăi șuruburile aflate lângă butonul termostatului, apoi cele din partea opusă. Când plăcuța este degajată prin deșurubare parțială în ambele părți, ea va putea fi scoasă cu mâna. Pentru a scoate capacul de protecție din plastic va trebui dat la o parte și butonul termostatului și vor trebui deșurubate cele două șuruburi de strângere. Montarea la loc a capacului de protecție din plastic descurge în ordine inversă. Branșarea boilerului la rețeaua electrică trebuie efectuată în conformitate cu normele valabile pentru instalațiile electrice. Întrucât boilerul nu este prevăzut cu elemente care să-l separe în mod permanent de rețeaua electrică, este necesar ca la realizarea legăturii prin cablu între acesta și instalația permanentă de electricitate să fie montat un comutator care înrerupe alimentarea ambilor poli și la care distanța dintre contactele deschise este este de minim 3 mm.

Legenda:

1 - Termostat
2 - Siguranță bimetalică
3 - Element încălzitor (2 x 1000 W)
4 - Bec de control
5 - Mançon de racord

L - Cablu de fază

N - Cablu neutru

ATENTIE: Este obligatorie deconectarea din rețeaua electrică a boilerului înaintea fiecărei intervenții tehnice în interiorul acestuia !

UTILIZARE ŞI ÎNTRETINERE

După branșarea la rețeaua de distribuire a apei și a energiei electrice, boilerul este gata de utilizare. Prin rotirea butonului termostatului aflat în partea anterioară a capacului de protecție, puteți alege, temperatura la care doriți să fie încălzită apa, între 25° și 75°C. Se recomandă plasarea butonului în poziția “E”. Este poziția cea mai economică, întrucât asigură o temperatură a apei de aproximativ 55°C, iar depunerile de piatră și pierderea de căldură vor fi mai reduse decât în cazul fixării unei temperaturi mai înalte.

Becul de control arată că elementele încălzitoare funcționează. Fiecare boiler este prevăzut cu un termometru încastrat în marginea boilerului, care arată temperatura apei.

În cazul în care nu intenționați să-l folosiți un timp mai îndelungat, puteți preveni înghețarea conținutului său lăsând boilerul aprins și fixând butonul termostatului în poziția “*”. În această poziție, temperatura apei se va menține la o valoare de circa 10°C. Dacă veți opri boilerul, pentru a evita riscul înghețării apei, acesta va trebui golit.

Înainte de golire, boilerul trebuie obligatoriu deconectat de la rețeaua electrică. După aceea se va da drumul la robinetul de apă caldă al bateriei boilerului. Apa din boiler va fi evacuată prin conducta, respectiv țeava de alimentare. În acest scop se recomandă montarea unui robinet de golire sau a unui teu între țeava de intrare a apei și ventilul de siguranță. În absența acestora, apa poate fi evacuată direct, prin deschiderea ventilului de siguranță care se va face prin rotirea manetei sau a bušonului filetat al acesteia până ajunge în poziția de “Probă” (“Test”). După evacuarea apei prin țeava de alimentare, în boiler va mai rămâne o mică cantitate de apă reziduală, care va trebui evacuată prin deșurubarea, respectiv scoaterea flanșei boilerului.Exteriorul boilerului va fi curățat pri spălarea cu un detergent delicat, dizolvat în apă. Nu folosii dizolvanti și mijloace detersive dure, respectiv corozive.

Prin efectuarea de controale tehnice regulate veți asigura atât funcționarea impecabilă a boilerului, cât și durabilitatea sa. Se recomandă ca primul control, efectuat de personalul calificat al unui service autorizat, să fie făcut după 2 ani de la punerea în funcțiune a boilerului. Cu această ocazie, va trebui verificată uzura anodului de protecție anticorozivă și, dacă va fi cazul, boilerul va fi curățat de crusta de piatră depusă, știut fiind că depunerile calcaroase depind de calitatea, cantitatea și temperatura apei folosite. Data următorului control va fi propusă de personalul calificat al atelierului de reparații, ea fiind stabilită în funcție de starea în care se afla boilerul în momentul efectuării primului control.

Vă rugăm să nu efectuați singuri repararea eventualelor defectiuni apărute, ci să faceți apel la cel mai apropiat atelier de reparații autorizat.
