Produkttyp	Kombinierter elektrischer Warmwasserbereiter mit Wärmetauscher
Volumen	80 L
Nenndruck	0.6 MPa
Gewicht (leer)	51 kg
Gewicht (gefüllt)	131 kg
Heizleistung	2000 W
Anschlussspannung	230 V~
Schutzklasse	I
Schutzart	IP 25
Aufheizzeit auf 75°C	3 h 5 min
Mischwasservolumen bei 40°C	151 L
Energieverbrauch (24h)	1.39 kWh
Abmessungen (Höhe)	803 mm
Abmessungen (Durchmesser)	500 mm
Anschlüsse	G 3/4" (Einlass/Auslass)
Korrosionsschutz	Emailliert & Mg-Anode
Wärmetauscherfläche	0.72 m²
Max. Vorlauftemperatur (Heizmedium)	85°C
Wärmestrom des Wärmeübertragers	14400 W
Installation	Wandmontage, nur senkrecht
Wartung	Anode alle 2 Jahre prüfen; Kalk nach Bedarf entfernen

Häufig gestellte Fragen - GBK80RN GORENJE

Wie installiere ich den Warmwasserbereiter?

Installieren Sie den Warmwasserbereiter so nah wie möglich an den Entnahmestellen. Verwenden Sie Bolzenanker (mind. 8 mm Durchmesser) an einer Wand, die das Dreifache des Gewichts des gefüllten Geräts tragen kann. Montieren Sie das Gerät nur senkrecht (GBK-Modelle). GBL-Modelle können waagerecht an der Decke montiert werden.

Welche Sicherheitsvorkehrungen sollten getroffen werden?

Das Gerät muss von einem qualifizierten Fachmann angeschlossen werden. Kinder sollten beaufsichtigt werden. Vor dem Öffnen des Gehäuses stets vom Netz trennen. Am Wasserzulauf ein Sicherheitsventil verwenden.

Wie schließe ich die Wasserversorgung an?

Verwenden Sie farbcodierte Rohre: Blau für Kaltwasserzulauf, Rot für Warmwasserabgang. Sie können ein geschlossenes Drucksystem (mehrere Entnahmestellen) oder ein offenes druckloses System (einzelne Entnahmestelle) verwenden. Installieren Sie ein Rückflussverhinderer-Sicherheitsventil. Wenn der Druck 1,0 MPa überschreitet, verwenden Sie zwei Druckminderer.

Wie schließe ich die elektrische Versorgung an?

Entfernen Sie die Kunststoffabdeckung, führen Sie die Stromzuleitung ein und schließen Sie sie an einen Schalter an, der beide Pole mit mindestens 3 mm Kontaktabstand trennt. Das Gerät muss vor dem Anschluss an das Stromnetz mit Wasser gefüllt sein.

Wie stelle ich die Temperatur ein?

Drehen Sie den Thermostatknopf auf der Vorderseite. Die empfohlene Einstellung ist Position 'E' für etwa 55 °C zur Energieeffizienz. Der Temperaturbereich liegt zwischen 25 °C und 75 °C.

Was zeigt die Kontrollleuchte an?

Die Kontrollleuchte zeigt an, wann das elektrische Heizelement in Betrieb ist. Sie leuchtet beim Heizen auf und erlischt, wenn die eingestellte Temperatur erreicht ist.

Wie entleere ich den Warmwasserbereiter?

Trennen Sie das Gerät vom Stromnetz. Öffnen Sie die Warmwasserhähne. Entleeren Sie das Gerät über den Zulaufanschluss mit einem speziellen Anschlussstück oder über das Sicherheitsventil, indem Sie dessen Hebel auf 'Test' stellen. Eine geringe Restwassermenge bleibt zurück.

Wie reinige ich den Warmwasserbereiter?

Reinigen Sie die Außenseite mit einer milden Reinigungslösung. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Zur Entfernung von Kalk im Inneren wenden Sie sich an einen autorisierten Kundendienst.

Wie oft sollte die Wartung durchgeführt werden?

Lassen Sie die erste Überprüfung nach 2 Jahren von einem autorisierten Kundendienst durchführen. Diese prüfen die Korrosionsschutzanode und entfernen Kalk. Folgen Sie deren Empfehlung für zukünftige Intervalle.

Was tun, wenn Wasser aus dem Sicherheitsventil tropft?

Tropfen ist während des Heizens normal aufgrund des Druckanstiegs. Bei übermäßigem Tropfen überprüfen Sie das Sicherheitsventil alle 14 Tage durch Öffnen des Abgangs. Hört es nicht auf, erwägen Sie die Installation eines 3-Liter-Ausdehnungsgefäßes am Zulaufrohr.

BEDIENUNGSANLEITUNG GBK80RN GORENJE

Gebrauchsanweisung 7

Sehr geehrter Kunde, wir danken Ihnen für den Kauf unseres Erzeugnisses.

WIR BITTEN SIE DIE GEBRAUCHSANWEISUNGEN GENAU ZU LESEN BEVOR SIE DEN WARMWASSERBEREITER EINBAUEN UND IN BETRIEB NEHMEN.

DIESES GERÄT IST NICHT FÜR DIE NUTZUNG DURCH PERSONEN (EINSCHLIEßLICH KINDER) MIT EINGESCHRÄNKTER KÖRPERLICHEN, SENSORISCHEN ODER GEISTIGEN FÄHIGKEITEN, ODER DAS FEHLEN VON ERFAHRUNG UND WISSEN, SOFERN SIE NICHT ERHIELTEN ÜBERWACHUNG ODER BELEHRUNG ÜBER DIE VERWENDUNG DES GERÄTS NACH PERSONEN, DIE FÜR IHRE SICHERHEIT.

KINDER SOLLTEN ÜBERWACHT WERDEN, UM SICHERZUSTELLEN, DASS SIE NICHT SPIELEN, MIT DEM GERÄT.

Die Herstellung des Warmwasserbereiters erfolgte im Einklang mit den gültigen Normen. Das Gerät wurde einer ordnungsgemäßen Prüfung unterzogen und mit einem Sicherheitsnachweis und einem Zertifikat über elektromagnetische Kompatibilität versehen. Seine grundtechnische Eigenschaften sind auf dem Anschriftstafelchen das zwischen den beiden Annschlussröhren angeklebt ist. Den Warmwasserbereiter darf an das Wasser- und Elektronetz nur dafür befähigter Fachmann anschliessen. Eingriffe in das innere wegen Reparatur, Beseitigung des Wassersteines und Kontrolle oder Auswechselung der Antikorrosions -Schutzanode darf nur bevollmächtigter Kundendienst ausführen.

MONTAGE

Den Warmwasserbereiter montieren Sie möglichst nahe der Abnahmestelle. Das Gerät wird mittels zwei Wandschrauben mit Nominaldurchmesser von mindestens 8 mm an die Wand befestigt. Wände und Decken mit schlechter Tragfähigkeit sind an der für den Warmwasserbereiter bestimmten Stelle entsprechend zu verstärken. Die Warmwasserbereiter GBK dürfen Sie nur vertikal an der Wand befestigen, die Warmwasserbereiter GBL 50 und GBL 80 nur horizontal an der Decke - Die Befestigung an der Wand oder auf dem Boden ist nicht richtig, denn die Warmwasserbereiter können beschädigt werden.

TECHNISCHE EIGENSCHAFTEN DES WARMWASSERBEREITERS

Typ	GBL 50 GB	80 GBK 80 L	D GBK 100 L/D G	BK 120 L/D GBK	150 L/D GBK 200 L/D
Model	GBL 50 N	GBL 80 N	GBK 80 LN/RN	GBK 100 LN/RN	GBK 120 LN/RN	GBK 150 LN/RN	GBK 200 LN/RN
Volumen [I]	50	80	80	100	120	150	200
Nenndruck [MPa]	0,6
Gewicht/gefüllt mit Wasser [kg]	27/77	33/113	51/131	56/156	62/182	72/222	90/290
Korrosionsschutz des Behälters	Emailliert & Magnesiumschutzanode
Leistungsaufnahme [W]	2000
Anschlußspannung [V~]	230
Schutzklasse	I
Schutzstufe	IP 25
Aufwärmungszeit bis 75°C1) [h]	1^55	3^05	3^05	3^55	4^35	5^45	7^40
Mischwassermenge bei 40°C [I]	80	117	151	189	226	276	360
Bereitschaftsstromverbrauch[kWh/24h]	1,20	1,46	1,39	1,58	1,77	2,05	2,50

1) Zeit der Erwärmung der ganzen Oberfläche des Warmwasserbereiters mit elektrischem Heizgerät bei Eintrittstemperatur des kalten Wassers aus der Wasserleitung 15°C.

2) Energieverbrauch bei der Erhaltung des konstanten Wassertemperaturs im Warmwasserbereiter 65°C und bei Umgebungstemperatur 20°C, gemessen nach DIN 44532.

TECHNISCHE EIGENSCHAFTEN DES WARMWASSERBEREICHERS

		GBK 80 L/D	GBK100 L/D	GBK 120 L/D	GBK 150 L/D	GBK 200 L/D
Nenndruck	[MPa]	0,6
Maximale Eintrittstemperatur des Heizmediums	[°C]	85
Fläche des Wärmetauschers	[m2]	0,72	0,88
Leistung des Wärmetauschers3)	[W]	14400	17600

3) Heizmedium: Eintrittstemperatur 70°C, Durchfluß 3000 l/h.

Sanitärwasser: Eintrittstemperatur 10°C, Austrittstemperatur 45°C, Durchfluß 437 l/h.

	GBL 50 G	BL 80 GBK 8	0 GBK 100 GB	BK 120 GBK	150 GBK 200
A 58	3 803 803 9	48 1103 13	8 1510
B 18	7 207 207 2	202 207 222	430
C 14	5 345 565 7	15 865 106	5 1050
D			340	416	416	416	416

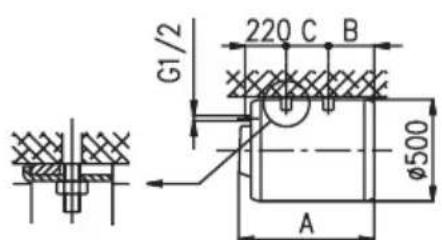

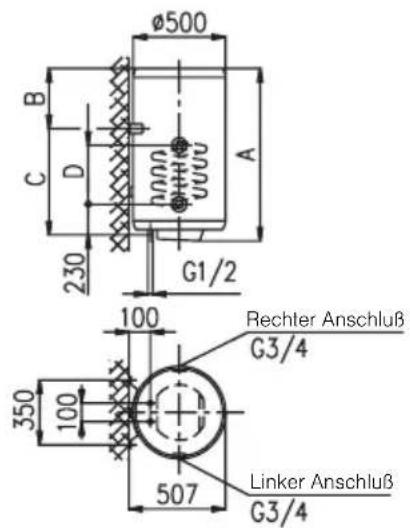

Anschluss - und Montagemasse (mm). GBK 80 - 200

GBL 50-80

ANSCHLUSS AN DAS WASSERLEITUNGSNETZ

Zu- und Ableitung des Wassers sind an den Röhren des Warmwasserbereiters farbgezeichnet. Zuleitung des kalten Wassers ist blau, Ableitung des warmen Wassers rot gekennzeichnet. Den Warmwasserbereiter können sie an das Wasserleitungsnetz auf zwei Arten anschließen.

Das geschlossene Drucksystem des Anschlußes ermöglicht die Wasserabnahme an mehreren Abnahmestellen, das druckfreie System aber erlaubt nur eine Abnahmestelle. Mit Hinsicht auf das Anschlußsystem

müssen sie auch entsprechende Mischbatterien anschaffen. Bei offenem, druckfreiem System muß vor dem Warmwasserbereiter ein Sicherheitsventil eingebaut werden, wodurch das ausfließen des Wassers aus dem Innenbehälter verhindert wird, wenn im Wassernetz das Wasser ausfällt. Bei diesem Anschlußsytem müssen Sie eine Durchfluß-Mischbatterie verwenden. Im Warmwasserbereiter wird wegen Aufwärmung der Wasserinhalt vergrößert, dies aber verursacht das Tropfen aus dem Rohr der Mischbatterie. Mit starkem Anziehen des Griffes an der Mischbatterie können Sie das Tropfen des Wassers nicht verhindern, sondern sie können die Mischbatterie nur beschädigen. Bei geschloßenem Drucksystem des Anschlußes müssen sie an den Abnahmestellen Druck-Mischbatterien verwenden. Für eine sichere Betriebsweise ist unbedingt ein Sicherheitsventil an das Zulaufrohr einzubauen oder eine Sicherheitsgruppe, die einen Druckanstieg von mehr als 0,1 MPa über Nominal im Kessel verhindert. Das Ablflussrohr, das unter dem Ablauf des Sicherheitsventils angebracht wird, ist senkrecht nach unten und in frostfreier Umgebung einzubauen.

Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das tropfende Wasser aus dem Rückschlagventil in den Ablauf zu leiten, kann man das Tröpfeln vermeiden, indem ein Expansionsgefäß mit dem Volumen 3 l am Zulaufrohr des Warmwasserbereiters eingebaut wird. Um eine einwandfreie Funktion des Rückschlagventils zu sichern, müssen regelmäßige Prüfungen vierzehntäglich durchgeführt werden. Bei der Prüfung ist durch das Betätigen des Hebels oder Lösen der Ventilmutter (je nach dem Ventiltyp) der Auslauf des Rückschlagventils zu öffnen. Dabei muss aus dem Auslaufdüse Wasser austreten, um die Fehlerlosigkeit des Ventils aufzuweisen.

Zwischen dem Warmwasserbereiter und dem Sicherheitsventil dürfen Sie kein Sperrventil einbauen, weil Sie dadurch die Wirkung des Rückschlag- Sicherheitsventils verhindern.

Den Warmwasserbereiter können Sie an das Wasserleitungsnetz ohne Reduktionsventil anschließen, wenn der Druck im Netz niedriger als 0,5 MPa ist. Wenn der Druck 1,0 MPa übersteigt, müssen Sie nacheinander zwei Reduktionsventile einbauen. Vor dem elektrischen Anschluß müssen Sie den Warmwasserbereiter verbindlich zuerst mit Wasser auffüllen. Bei erster Füllung öffnen Sie die Spindel für warmes Wasser auf der Mischbatterie. Der Warmwasserbereiter ist aufgefüllt, wenn das Wasser durch das Ausflußrohr der Mischbatterie fließt.
    end

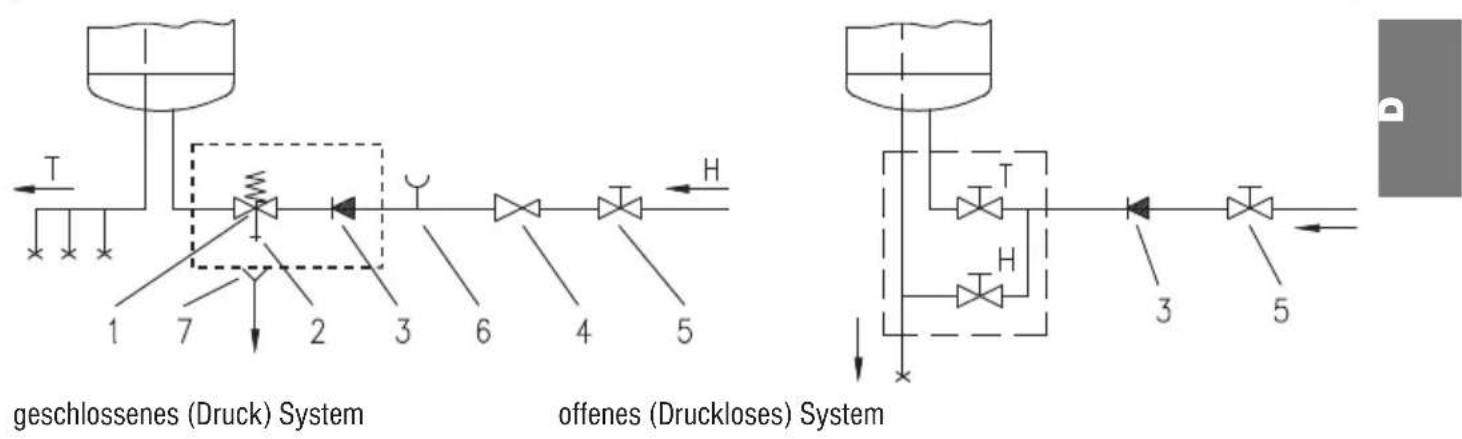

Legende:

1 - Sicherheitsventil
2 - Testventil
3 - Sperrventil
4 - Reduzierdruckventi
5 - Sperrventil
6 - Testansatzstück
7 - Trichter mit dem Anschluß an den Ablaufl
H - Kaltwasser
T - Warmwasser

Der kombinierte Warmwasserbereiter GBK funktioniert gleich wie der elektrische Warmwasserbereiter GB, er hat nur noch einen zusätzlich eingebauten Wärmetauscher für das Aufheizen des Sanitärwassers mit anderen Energiequellen (z.B. Zentralheizung, Sonnenkollektor oder Wärmepumpe). Die Systeme mit elektrischem Heizgerät und mit dem Wärmetauscher können gleichzeitig selbständig funktionieren. Den kombinierten Warmwasserbereiter schließen Sie an die Wasserleitung auf gleiche Weise an wie den Warmwasserbereiter GB, ausserdem schliessen Sie ihn noch an die zusätzliche Energiequelle an. Der Eintritt des Heizmediums in den Wärmetauscher ist mit roter Farbe, der Austritt mit blauer Farbe gekennzeichnet.

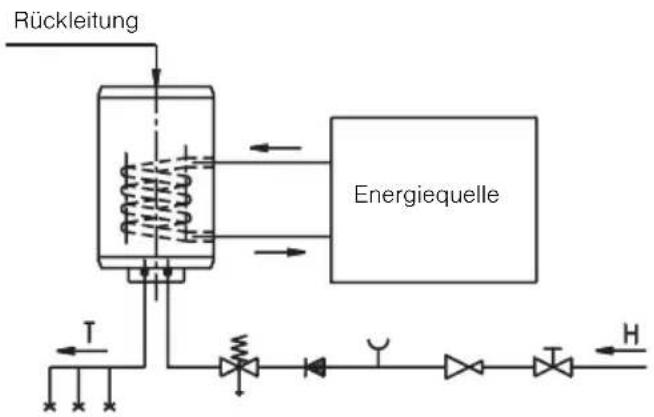

Sie können die Warmwasserbereiter GBK auch an die Warmwasserrücklaufleitung anschließen. Diese Rücklaufleitung ermöglicht es, daß alle Entnahmestellen auch gleich das warme Wasser zu Verfügung haben. Der Anschluß der Rücklaufleitung ist auf der oberen Seite des Warmwasserspeichers. Sie müssen dazu auf der Oberseite den Deckel entfernen und den darunterliegenden Dichtungszapfen losdrehen. Die Elemente der Rücklaufleitung können Sie bei den beauftragen Verkäufern unserer Produkte zusätzlich bestellen.

ANSCHLUß AN DAS ELEKTRONETZ

Vor dem Anschluß an das Elektronetz ist in den Warmwasserbereiter das Anschlußkabel einzubauen. Den Kunsstoffdeckel, unter dem die elektrischen Abshlüße liegen, entfernen Sie, indem Sie die auf ihm angebrachte Platte lösen. Schieben Sie dazu vorsichtig einen Schraubenzieher zwischen Kunsstoffdeckel und Platte, zuerst am Thermostatknopf und dann auf der gegenüberliegenden Seite. Sobald die Platte auf beiden Seiten losgemacht ist, können Sie sie mit der Hand herausziehen. Um den Schutzdeckel wegnehmen zu können, müssen Sie noch den Thermostatknopf entfernen und die beiden Befestigungsschrauben losdrehen. Der Schutzdeckel wird in umgekehrter Reihenfolge wieder montiert.

Der Anschluß des Warmwasserbereiters an das Elektronetz ist nach Normen für elektrische Leitungen auszuführen. Weil der Warmwasserbereiter nicht mit dem Element für eine Dauertrennung vom Elektronetz versehen ist, ist in die Kabelvebindung zwischen ihm und der Dauerleitung einen Schalter einzubauen, der beide Pole unterbricht und zwischen den offenen Kontakten den minimalen Abstand von 3 mm hat.

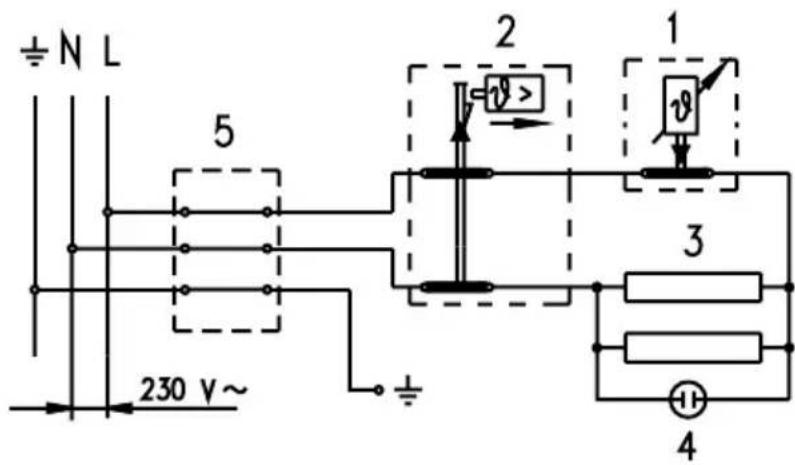

Legende:

1 - Thermostat
2 - Bimetallsicherung
3 - Heizgerät (2 x 1000 W)
4 - Kontrolleuchte
5 - Anschlußklemme
L - Phasenleiter
N - Neutraler Leiter
12 - Schutzleiter

VORSICHT: Vor jedem Eingriff in den Warmwasserbereiter müssen Sie den Strom ausschalten!

VERWENDUNG UND INSTANDHALTUNG

Nach dem Anschluß an das Wasserleitungs- und Elektronetz ist der Warmwasserbereiter für den Betrieb vorbereitet. Mit dem Drehen des Knopfes an dem Thermostat, der sich an vorderer Seite des Schutzdeckels befindet, wählen Sie die Wassertemperatur zwischen 25°C und 75°C. Wir empfehlen die Knopfeinstellung auf die Position "E". Diese Einstellung ist die sparsamste; hier ist die Wassertemperatur ungefähr 55°C, das Ausscheiden des Wassersteines und der Wärmeverlust aber werden niedriger sein als bei der Einstellung einer höhereTemperatur.

Das Funktionieren des elektrischen Heizkörpers wird an der Kontrolleuchte angezeigt. Der Warmwasserbereiter hat außen auch ein Thermometer angebracht, das die Wassertemperatur zeigt. Wenn sie den Warmwasserbereiter längere Zeit nicht zu gebrauchen gedenken, schutzen Sie den Inhalt vor Frost so, daß Sie den elektrischen Strom nicht ausschalten, sondern den Thermostatknopf auf “*” einstellen. Bei dieser Einstellung wird die Wassertemperatur im Warmwasserbereiter bei ungefähr 10°C gehalten. Wenn sie den Warmwasserbereiter aus dem Elektronetz ausschalten, müssen Sie das Wasser wegen Frostgefahr auslaßen.

Bevor das Wasser aus dem Gerät abgelassen wird, ist unbedingt der elektrische Strom abzuschalten. Danach kann der Warmwasserhahn an einer der Mischbatterien, die am Gerät installiert sind, geöffnet werden. Das Wasser wird über das Einlaufrohr abgelassen. Zu diesem Zweck ist empfehlenswert, zwischen Einlaufrohr und Sicherheitsventil ein entsprechendes Auslaufventil oder T-Stück einzusetzen. Wenn dies nicht der Fall ist, kann das Wasser auch direkt über das Sicherheitsventil abgelassen werden, indem der Hebel oder die Schraubenkappe des Sicherheitsventils auf Test-Position gestellt wird. Nach Ablassen des Wassers über das Einlaufrohr bleibt noch etwas Restwasser im Gerät zurück, das durch Abdrehen des Heizflansches abgelassen wird.

Das Äußere des Warmwasserbereiters reinigen Sie mit milder Lösung eines Waschpulvers. Verwenden Sie kein Verdünner oder grobe Reinigungsmittel.

Mit regelmäßigen Kundendienstprüfungen werden fehlerlose Funktion und lange Lebensdauer des Warmwasserbereiters gesichert. Die erste Prüfung soll der bevollmächtigte Kundendienst ungefähr zwei Jahre nach dem Anschluß durchführen. Bei der Prüfung überprüft er die Abnützung der Antikorrosions - Schutzanode und nach Bedarf reinigt er den Wasserstein, der sich mit Hinsicht auf die Qualität, Menge und Temperatur des verbrauchten Wassers im Inneren des Warmwasserbereiters ausscheidet. Der Kundendienst wird Ihnen nach der Prüfung des Warmwasserbereiters mit Hinsicht auf den festgestellten Stand auch das Datum der nächsten Kontrolle empfehlen.

Wir bitten Sie, daß Sie eventuelle Beschädigungen an dem Warmwasserbereiter nicht selbst reparieren, sondern davon den nächsten bevollmächtigten Kundendienst benachrichtigen.
