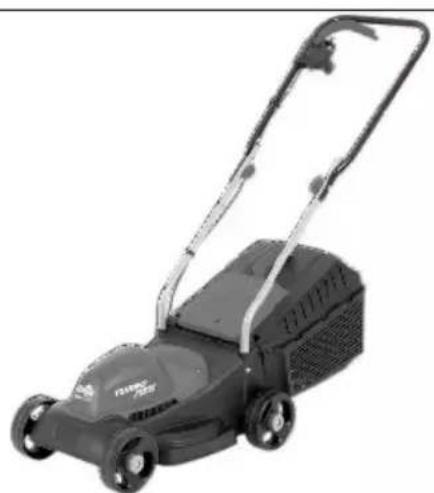

ERM 12312 G - Zāles pļāvējs Grizzly - Bezmaksas lietošanas instrukcija
Atrodiet ierīces rokasgrāmatu bez maksas ERM 12312 G Grizzly PDF formātā.
| Produkta tips | Elektriskā zāles pļāvēja |
| Zīmols | Grizzly |
| Modelis | ERM 12312 G |
| Patērētā jauda | 1200 W |
| Tīkla spriegums | 220-240 V ~, 50/60 Hz |
| Pļaušanas platums | 310 mm |
| Pļaušanas augstums | 20 / 40 / 60 mm (3 pozīcijas) |
| Svars | 7,7 kg |
| Savākšanas maisa tilpums | 27 L |
| Akustiskā spiediena līmenis (LpA) | 84 dB(A), KpA = 3 dB |
| Garantētais trokšņa līmenis (LWA) | 96 dB(A) |
| Vibrācija (ah) | 1,3 m/s² |
| Aizsardzības klase | II |
| Aizsardzības indekss | IP24 |
| Kārtera materiāls | Izturīga plastmasa |
| Rokturis | Salokāms rokturis ar kabeļa amortizatoru |
| Drošība | Atslēgšanas poga + palaišanas svira, pretšoka aizsardzība, asmens ar ātru apstādināšanu |
| Rezerves daļas pieejamas | Asmens (ref. 13700207), savākšanas maiss (ref. 91095797) |
| Garantija | 24 mēnešiem (sadzīves lietošana) |
Bieži uzdotie jautājumi - ERM 12312 G Grizzly
Lietotāju jautājumi par ERM 12312 G Grizzly
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Zāles pļāvējs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu ERM 12312 G - Grizzly un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. ERM 12312 G zīmola Grizzly.
LIETOŠANAS INSTRUKCIJA ERM 12312 G Grizzly
Elektriskais zāles plāvējs
DE
FR
NL
GB
IT
PT
ES
PL
CZ
BG
TR
LT
EST
LV
Originālā lietošanas pamācība tulkojums


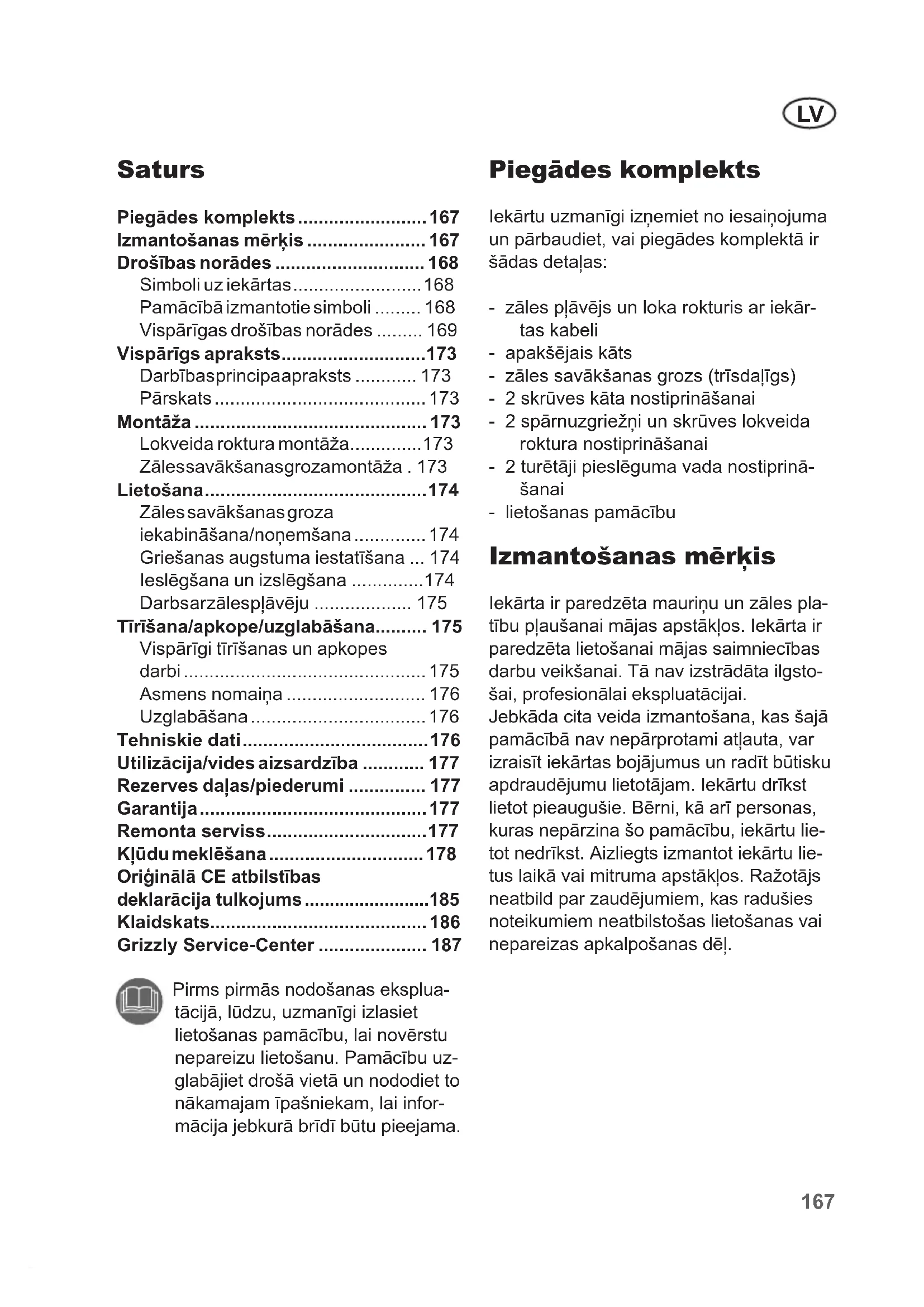

LV Originālā lietošanas pamācība tulkojums 167
Inhalt
Lieferumfang....5
Izmantošanas mērķis 167
Drošības norādes 168
Simboli uz iekārtas....168
Pamācībā izmantotie simboli ..... 168
Vispārīgas drošības norādes ...... 169
Vispārīgs apraksts....173
Darbībasprincipaapraksts ..... 173
Pārskats 173
Montāža 173
Lokveida roktura montāža....173
Zālessavākšanasgrozamontāža. 173
Lietošana....174
Zāles savākšanas groza
iekabināšana/nonemšana 174
Griešanas augstuma iestatīšana ... 174
leslēgšana un izslēgšana ......174
Darbsarzālesplāvēju 175
Tirīšana/apkope/uzglabāšana...... 175
Vispārīgi tīrīšanas un apkopes
darbi 175
Asmens nomaina 176
Uzglabāšana 176
Tehniskie dati....176
Utilizācija/vides aizsardzība ...... 177
Rezerves daļas/piederumi ...... 177
Garantija....177
Remonta serviss....177
Klūdu meklēšana....178
Originālā CE atbilstības
deklarācija tulkojums....185
Klaidskats....186
Pirms pirmās nodošanas ekspluatācijā, lūdzu, uzmanīgi izlasiet lietošanas pamācību, lai novērstu nepareizu lietošanu. Pamācību uzglabājiet drošā vietā un nododiet to nākamajam īpašniekam, lai informācija jebkurā brīdī būtu pieejama.
Piegādes komplekts
lekārtu uzmanīgi izņemiet no iesainojuma un pārbaudiet, vai piegādes komplektā ir šādas detaļas:
- zāles plāvējs un loka rokturis ar iekār-tas kabeli
- apakšējais kāts
- zāles savākšanas grozs (trīsdaļīgs)
- 2 skrūves kāta nostiprināšanai
- 2 spārnuzgriežni un skrūves lokveida roktura nostiprināšanai
- 2 turētāji pieslēguma vada nostiprināšanai
- lietošanas pamācību
Izmantošanas mērkis
lekārta ir paredzēta maurinu un zāles platību plaušanai mājas apstāklos. lekārta ir paredzēta lietošanai mājas saimniecības darbu veikšanai. Tā nav izstrādāta ilgstošai, profesionālai ekspluatācijai.
Jebkāda cita veida izmantošana, kas šajā pamācībā nav nepārprotami atļauta, var izraisīt iekārtas bojājumus un radīt būtisku apdraudējumu lietotājam. Iekārtu drīkst lietot pieaugušie. Bērni, kā arī personas, kuras nepārzina šo pamācību, iekārtu lietot nedrīkst. Aizliegts izmantot iekārtu lietus laikā vai mitruma apstāklos. Ražotājs neatbild par zaudējumiem, kas radušies noteikumiem neatbilstošas lietošanas vai nepareizas apkalpošanas dēļ.
LV
Drošības norādes
Šī nodaļa sniedz pamata drošības priekšrakstus, kas jāievēro, strādājot ar elektrisko zāles pļāvēju.
Simboli uz iekārtas
Uzmanību!
unīgi izlasiet lietošanas pamā- cību.
Nepaklaujiet iekārtu mitruma iedarbībai. Nestrādājiet lietus laikā un nepļaujiet slapju zāli.
Risks savainoties lidojošu daļu dēļ.
Apkārt stāvošām personām neļau- jiet tuvoties plāvējam.
Uzmanību – asi asmeņi! Netuvināt kājas un rokas. levainojumu risks!
lziet dzinēju un izvelciet tīkla kontaktdakšu pirms iestatīšanas un tīrīšanas darbiem vai ja tīkla kabelis ir saķeries vai bojāts.
Apdraudējums bojāta tīkla kabeļa dēļ.
kabeli turiet drošā attālumā no iekārtas un asmens!
Uzmanību! Zāles plāvēja asmens inerces kustība.
Skañas jaudas līmenis L _WA , kas izteikts dB.
Aizsardzības klase II
Elektriskās iekārtas nedrīkst iz- sviest parastajos sadzīves atkritu- mos.
Griešanas rādiuss
Tilpuma rādītājs zāles savākšanas grozā
Tilpuma rādītājs atvērts: savākšanas grozs tukšs
Tilpuma rādītājs aizvērts: savākšanas grozs pilns
Pamācībā izmantotie simboli
Bīstamības simbols ar norādēm, kā pasargāt cilvēkus vai nepie-ļaut inventāra bojājumus.
leteikuma simbols (atškiribā no izsaukuma zīmes ieteikums ir pa-skaidrots) ar norādēm, kā izvairīties no bojājumiem.
Norādes simbols ar informāciju, kā labāk rīkoties ar ierīci.
Vispārīgas drošības norādes
Ja iekārtu nelieto atbilstoši noteikumiem, var gūt no-pietnus savienojumus. Lai izvairītos no personu savainojumiem un materiālajiem zaudējumiem, obligāti izlasiet un ievērojiet turpmākās drošības norādes un iepazīstiet visas iekārtas apkalpes detaļas.
Sagatavošana
- So iekārtu drīkst lietot arī personas ar ierobežotām fiziskām vai garīgām spējām vai personas ar nepietiekamu pieredzi un zināšanām, ja šīs personas tiek uzraudzītas vai tās instruē-tas par iekārtas drošu lietošanu un saprot ar to saistīto risku. Bērni nedrīkst rotaļāties ar iekārtu.
- Nekad neļaujiet bērniem vai citām personām, kuras nepārzina lietošanas pamācību, izmantot iekārtu. Apkalpes personāla minimālais vecums var būt noteikts arī vietējos noteikumos.
- Nekad neizmantojiet iekārtu, kamēr tās tuvumā atrodas personas, it īpaši bērni un māj-dzīvnieki.
- Apkalpotājs ir atbildīgs par visiem negadījumiem, kuru rezultātā savainojumus guvuši citi cilvēki vai bojāts to īpašums.
- Pārbaudiet teritoriju, kurā tiek izmantota iekārta, un aizvāciet akmenus, kātus, drātis vai citus
sveškermenus, kurus var satvert un aizsviest iekarta.
- Valkājiet piemērotu darba apgērbu, piemēram, stingrus apavus ar zoli, kas neslīd, un biezas, garas bikses. Neizmantojiet iekārtu, ja staigājat basām kājām vai atvērtām sandalēm. Izvairieties no brīva apgērba valkāšanas vai tāda apgērba, no kura karājas len-tes vai jostas.
- Pirms katras lietošanas reizes vizuāli pārbaudiet iekārtu. Neizmantojiet iekārtu, ja aizsargaprīkojums (piem., pretsitiena aizsargs vai zāles savākšanas grozs), griešanas vienības detalas vai tapas nav uzstādītas, tāś ir nolietotas vai bojātas. Lai izvairītos no nelīdzsvarotības, bojātus darbarīkus un tapas drīkst nomainīt tikai komplektu veidā.
- Esiet uzmanīgs darbā ar iekārtām, kas ir aprīkotas ar vairākiem griešanas darbarīkiem, jo viena asmens kustība var izraisīt citu asmeņu rotāciju.
- Izmantojiet tikai rezerves daļas un piederumus, ko piegādā un rekomendē ražotājs. Trešo ražotāju detaļu izmantošana nekavējoties ānulē garantijas tiesības.
- Pirms izmantošanas vienmēr ir jāpārbauda, vai pieslēguma vads un pagarinātājs neuzrāda bojājuma vai nolietojuma pazīmes. Ja vads ir bojāts lietošanas laikā, tas nekavējoties ir jāatvieno no energoapgādes tīkla.
Neaiztieciet vadu, pirms tas
LV
nav atvienots. Neizmantojiet iekārtu, ja vads ir nolietots vai bojāts.
Darbs ar iekārtu
Darba laikā pēdas un plaukstas netuviniet rotējo-šām dalām un nenovietojiet tās zem šīm dalām. Pastāv savainošanās risks!
Nemiet vērā trokšna aizsardzību un vietējos noteikumus.
- leslēdziet dzinēju atbilstoši pamācībai un tikai tad, ja jūsu pēdas atrodas drošā attālumā no griešanas darbarīkiem.
- Neizmantojiet iekārtu lietus, sliktu laikapstākļu laikā, mitros apstāklos vai slāpjā mauriņā. Strādājiet tikai dienasgaismā vai labā apgaismojumā.
- Nestrādājiet ar iekārtu, ja esat noguris, nespējat koncentrēties vai esat lietojis alkoholu vai zāles. Vienmēr laikus ieturiet pauzi. Veiciet darbu apdomīgi.
- Darba laikā pievērsiet uzmanī-bu iekārtas stabilitātei, it seviški nogāzēs. Vienmēr strādājiet škērsām pret nogāzi, nekad augšup vai lejup. Esiet īpaši uzmanīgs, mainot kustības virzienu nogāzēs. Nestrādājiet pārlieku stāvās nogāzēs.
- Vadiet ierīci tikai soļu tempā. Esiet īpaši uzmanīgs, pagriežot iekārtu, pievelkot to pie sevis vai ejot atpakal.
- Uzmanīgi ieslēdziet iekārtu atbilstoši šīs pamācības ins-
trukcijām. Pievērsiet uzmanību, lai pēdas atrastos pietiekamā attālumā no rotējošajiem asmeniem.
- Startēšanas brīdī nesagāziet iekārtu, ja vien startēšanu neveicat garā zālē. Šādā gadī-jumā, spiežot roktura kātu uz leju, sagāziet iekārtu tā, lai tās priekšējie riteņi būtu nedaudz pacelti. Vienmēr pārliecinieties, vai abas rokas atrodas darba pozīcijā, pirms nolaist iekārtu atpakal zemē.
- Nekad nestrādājiet bez zāles savākšanas groza vai pretsitiena aizsarga. Vienmēr ieturiet drošu attālumu no izmetes atveres.
- Nestartējiet dzinēju, ja stāvat izmetes šahtas priekšā.
Uzmanību! Apdraudējums! Asmeņiem ir inerces kus- tība. Pāstāv savainošanās risks.
- lekārtu nedrīkst celt vai transportēt, kamēr darbojas dzinējs. Izslēdziet iekārtu, ja tā ir jāsa-gāž transportēšanas vajadzī-bām, ja ir jāškērso nevis mauri-na, bet cita véida platības un ja iekārta tiek pārvietota uz un no plaušanas platībām.
- Zāles izmetes atveri uzturiet vienmēr tīru un brīvu. Nopļauto materiālu izņemiet tikai tad, ja iekārta nedarbojas.
- Nekad neatstājiet iekārtu darba vietā bez uzraudzības.
- Nestrādājiet ar bojātu, nepilnī-gu vai bez ražotāja piekrišanas pārveidotu iekārtu. Nekad neiz-
mantojiet iekārtu, ja tās aizsargaprīkojums un aizsegi ir bojāti vai trūkst tādu drošības iekārtu kā atvairīšanas un/vai zāles savākšanas ietaises.
- Nepārslogojiet iekārtu. Strādājiet tikai norādītā jaudas intervāla robežās un nemainiet dzinēja regulatora iestatījumus. Neizmantojiet mazjaudas iekārtas smagiem darbiem. Neizmantojiet iekārtu mērkiem, kuriem tā nav paredzēta.
- Neizmantojiet iekārtu uzliesmojošu škidrumu vai gāzu tuvumā. Nėievērošanas gadījumā pastāv aizdegšanās vai eksplozijas risks.
- Nekad neceliet un nenesiet iekārtu prom, ja darbojas tās dzinējs.
-
Izslēdziet iekārtu, izvelciet tīkla kontaktdakšu un pārliecinieties, vai visas kustīgās daļas ir apstājušās:
-
vienmēr, kad atstājat ie-kārtu un tā netiek izman-tota;
- pirms atbrīvojat blokēja- mās vienības vāi izņemat aizsprostojumus no'izme- tes kanāla;
- ja tīkla kabelis ir bojāts vai sapinies;
- pirms pārbaudāt, tīrāt vai veicat darbus tajā;
- ja ir trāpīts sveškermenim. Pārbaudiet, vai iekārta nav bojāta, un veiciet nepieciešamo remontu, pirms to atkal startēt un ar to strādāt;
- ja iekārta sāk neierasti
stipri vibrēt, tā jāpārbauda uzreiz;
- pārliecinieties, vai visi uz-griežni, tapas un skrūves ir stingri pievilkti;
- pēc iespējama bojājuma rūpīgi izpētiet plāvēju;
- veiciet bojāto daļu nepie- ciešamo remontu.
- Nekad nenovietojiet rokas vai kājas rotējošo daļu tuvumā vai zem tām. Izmantojot rotācijas zāles plāvējus, nekad nedrīkst nostāties zāles izmetes atveres priekšā.
Apkope un uzglabāšana
- Veicot griešanas asmeņu ap-kopi, ņemiet vērā, ka pat tad, ja sprięguma avots ir atslēgts, griešanas asmeņus var kusti-nāt.
- Pārliecinieties, vai visi uzgriežni, tapas un skrūves ir stingri pievilktas un iekārta atrodas drošā darba stāvoklī.
- Nemēginiet pats labot iekārtu, iznemot gadījumus, ja jums ir atbilstoša izglītība. Visus darbus, kuri nav aprakstīti šajā pa-mācībā, drīkst veikt tikai mūsu pilnvarotas klientu servisa nodalas.
- Uzglabājiet iekārtu sausā vietā ārpus bērnu piekļuves zonas.
- Esiet rūpīgs pret savu iekārtu. Uzturiet darbarīkus asus un tīrus, lai varētu labāk un drošāk strādāt. Sekojiet apkopes priekšrakstiem.
- Valkājiet aizsargcimdus, ja mai-nāt griešanas vienību.
- Regulāri pārbaudiet, vai zāles
LV
savākšanas vienība nav nodilusi un deformējusies. Drošī-bas apsvērumu dēļ nodilušas vai bojātas daļas nomainiet. Regulējot asmeni, esiet īpa-ši uzmanīgs, lai jūsu pirksti neiesprūstu starp rotējošiem asmeņiem un fiksētām iekārtas dalām.
- Pārliecinieties, vai tiek izman- toti tikai ražotāja atļauti rezerv- ves griešanas darbarīki.
Elektriskā drošība
- Pievērsiet uzmanību tam, lai tīkla spriegums atbilstu datiem uz tehnisko datu plāksnītes.
- Pēc iespējas slēdziet iekārtu tikai pie vienas kontaktligzdas ar noplūdes strāvas aizsardzības ierīci (FI slēdzi) un ar atslēdzes strāvu, kas nav lielāka par 30 mA.
- Izvairieties no kermana kontakta ar iezemētām dalām (piem., metāla žogiem, metāla sta-biem).
- Izmantojiet tikai sertificētus H05RN-F tipa pagarinātājus, kas nav garāki par 75 m un paredzēti izmantošanai ārpus telpām. Pagarinātāja dzīslu kabeļa škērsgriezums nedrīkst būt mazāks par 2,5 mm². Pirms lietošanas vienmēr atrullējiet kabelļspoli. Pārbaudiet, vai kabelis nav bojāts.
- Pagarinātāju pievienošanai izmantojiet tam paredzēto ka-belu pakaramo.
- Darba laikā pagarinātāja kabeli turiet drošā attālumā no griešanas darbarīka. Griešanas
asmeņi var bojāt pagarinātāja kabeli un izraisīt spriegumu vadošu daļu saskaršanos. Pagarinātāja kabeli vienmēr vadiet aiz iekārtu apkalpojošās personas.
- Neizmantojiet iekārtu, ja kabelis ir bojāts vai nolietots.
- Izslēdziet iekārtu un izvelciet tīkla kontaktdakšu no kontakt-ligzdas, ja pagarinātāja kabelis ir bojāts. Ja ir bojāts šīs iekār-tas strāvas pieslēguma vads, tas ir jānomaina ražotājam vai tā klientu servisam, vai līdzīgi kvalificētai personai, lai novēr-stu riskus.
- Nesavienojiet bojātu pagarinātāja vadu ar strāvas tīklu. Neaiztieciet bojātu pagarinātāja kabeli, kamēr tas ir savienots ar strāvas tīklu. Bojāts pagarinātāja vads var izraisīt spriegumu ar vadošas daļu saskaršanos.
Vispārīgs apraksts
Darbības principa apraksts
Elektriskais zāles plāvējs ir aprīkots ar griešanas līmenim paralēlu rotējošu griešanas darbarīku. Tas ir aprīkots ar jaudīgu elektrisko dzinēju, robustu plastmasas korpusu, drošības slēdzi, pretsitiena aizsargu un zāles savākšanas grozu. Papildus tam iekārtu var regulēt augstumā 3 pakāpēs un tai ir viegli braucoši riteņi. Apkalpošanas daļu darbības princips ir atspoguļots turpmākajos aprakstos.
lekārtas apkalpošanas daļu attēli atrodas 2. un 3. lappusē.

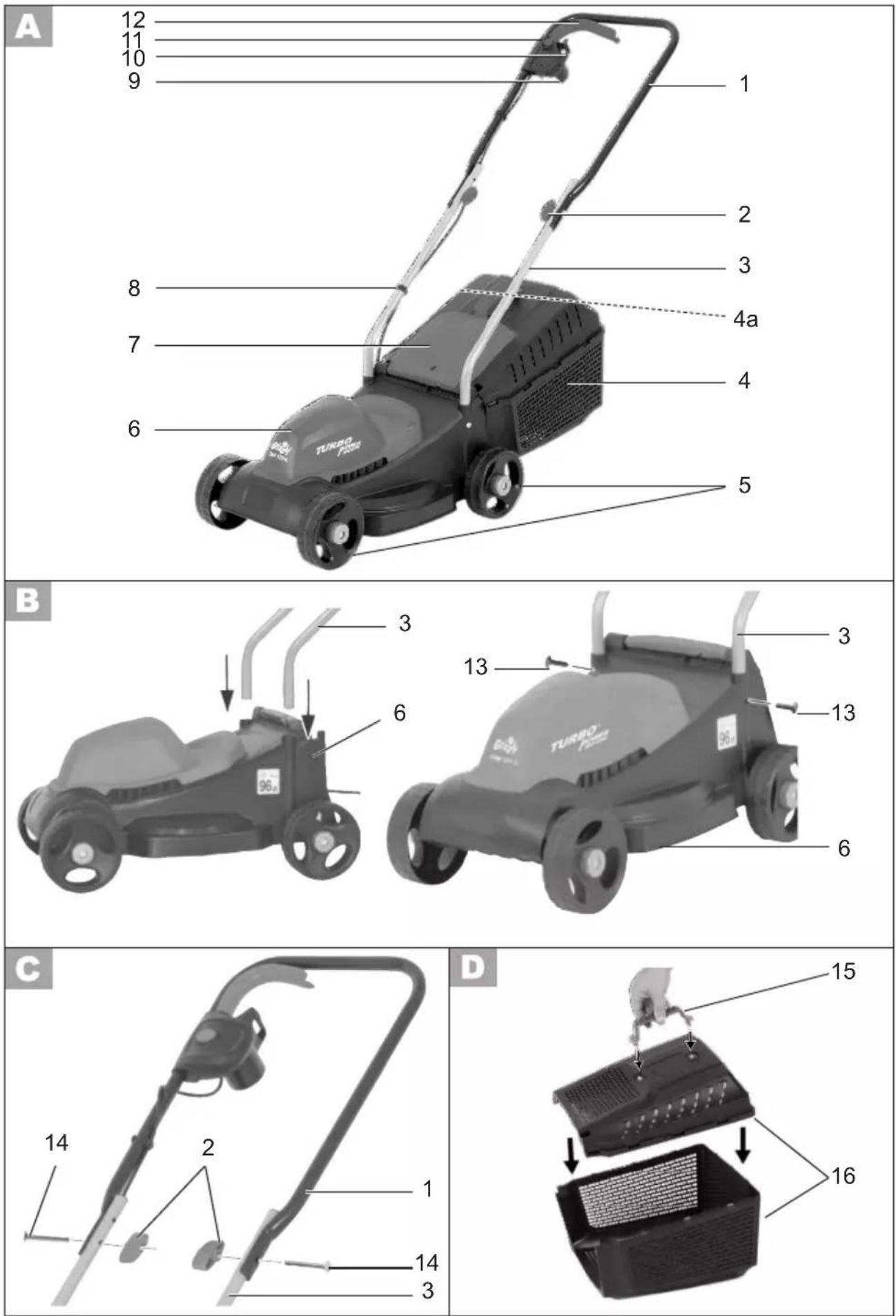

Pärskats
1 Lokveida rokturis
2 Spārnuzgriežni
3 Apakšējais kāts
4 Zāles savākšanas grozs
4a Tilpuma rādītājs (nav redzamas)
5 Riteni
6 Zāles plāvēja korpuss
7 Pretsitiena aizsargs
8 Kabelu turētājs
9 lekārtas kontaktdakša pagarinā- tāja kabelim
10 Kabela vilces atslogs
11 Atblokēšanas poga
12 Startēšanas svira
Montāža
Pirms veikt jebkāda veida darbus iekārtā, izvelciet tīkla kontaktdakšu. Pastāv personu savainošanas risks.
Lokveida roktura montāža
-
Apakšējos kātus (3) ievietojiet zāles plāvēja korpusa satvērējā (6).
-
Apakšējo kātu (3) nostipriniet ar piegādes komplektā iekļautajām skrūvēm (13).
- Nostipriniet lokveida rokturi (1) ar piegādes komplektā iekļau-tajām skrūvēm (14) un spārnuz-griežņiem (2) pie apakšējā kāta (3).
lespējamas divas pozīcijas.
- Kabeļa turētājus (8) piestipriniet pie kāta (3) un nofiksējiet ar tiem kabeli.
Atskrūvējot abus spārnuzgriežņus, lokveida rokturi iespējams nolocīt uz leju iekārtas ērtākai uzglabāšanai. Pievērsiet uzmanību tam, lai tīkla kabelis nebūtu iespīlēts.
Zāles savākšanas groza montāža
-
Abas zāles savākšanas groza (16) daļas saspraudiet kopā.
-
levietojiet rokturi (15) vienā no abām zāles savākšanas groza daļām (16).
Ar zāles pļāvēju nedrīkst strādāt, ja tas nav aprīkots ar pretsitiena aizsargu vai zāles savākšanas grozu. Pastāv savainošanās risks.
Lietošana
Zāles savākšanas groza iekabinašana/noņemšana
-

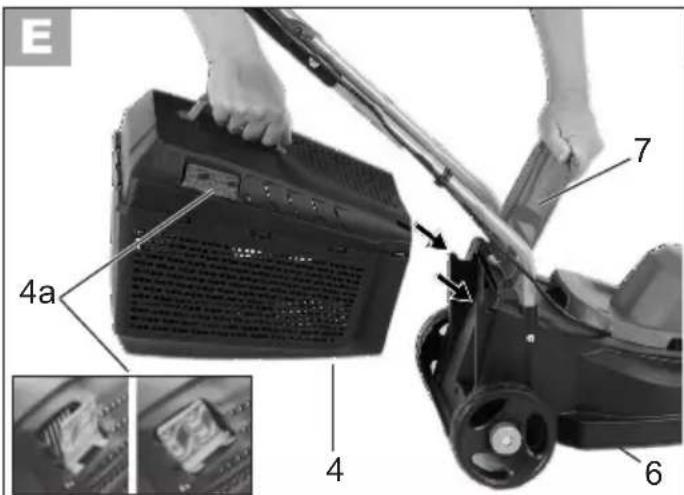

Lai iekabinātu zāles savākšanas grozu (4), paceliet pretsitiena aizsargu (7) un iekabiniet zāles savākšanas grozu (4). Pretsitiena aizsargu (7) nolaidiet uz zāles savākšanas groza (4). Tas notur zāles savākšanas grozu (4) pareizajā pozīcijā.
-
Lai noņemtu zāles savākšanas grozu (4), paceliet pretsitiena aizsargu (7) un izkabiniet zāles savākšanas grozu (4). Pretsitiena aizsargu (7) nolaidiet atpakal uz zāles pļāvēja korpusa (6).
Tilpuma rādītājs:
Zāles savākšanas groza sānos (4) ir uzstādīts tilpuma rādītājs (4a).
Tilpuma rādītājs atvērts: savākšanas grozs tukšs.
Tilpuma rādītājs aizvērts: savākšanas grozs pilns.
Griešanas augstuma iestatīšana
Izslēdziet iekārtu, izvelciet tīkla kontaktdakšu un gaidiet, līdz asmens ir apstājies. Pastāv personu savainošanas risks.
Zāles plāvēju, mainot riteņu pozīciju, iespē-jams iestatīt šādam griešanas augstumam:
60 mm – augsts griešanas augstums
40 mm – vidējs griešanas augstums
20 mm – zems griešanas augstums

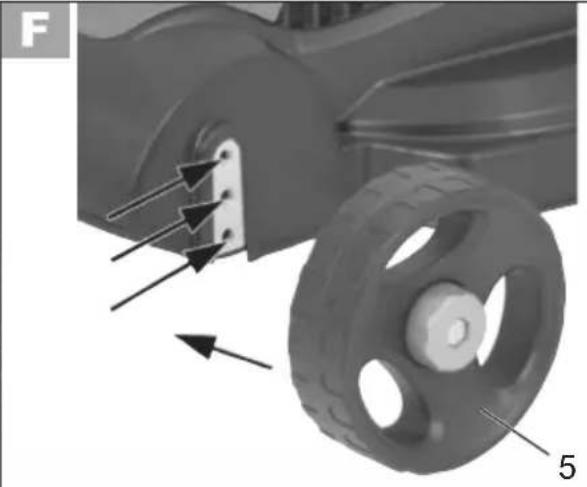

- Noskrūvējiet riteņus (5).
- Riteņus(5) atkal pieskrūvējiet vēlamajā pozīcijā. Visiem rite-ņiem jābūt iestatītiem vienādā augstumā.
Plaujot dekoratīvo mauriņu, pareizais griešanas augstums ir 30–45 mm, plaujot parastu zālāju, pareizais griešanas augstums ir 45–60 mm.
Plaujot pirmo reizi sezonā, jāiesta-ta augstās griešanas augstums.
Nemiet vērā trokšna aizsardzību un vietējos noteikumus.
leslēgšana un izslēgšana
-
lespraudiet tikla kabela kontakt-dakšu iekārtas kontaktdakšā (A 9) pie lokveida roktura (A 1).
-
Lai atslogotu vilci, no tīkla ka-beļa beigām izveidojiet cilpu un iekariniet to vilces atslogā (11).
-
Pieslēdziet iekārtu tīkla spriegumam.
-
Pirms ieslēgšanas pārliecinieties, vai iekārta neaizskar kādu priekšmetu.
-
Lai ieslēgtu, nospiediet atblo- kēšanas pogu (10) pie roktura un vienlaikus turiet nospiestu startēšanas sviru (12). Atlaidiet atblokēšanas pogu (10).
-
Lai izslēgtu, palaidiet startēšanas sviru (12).
Pēc iekārtas izslēgšanas asmens vēl dažas sekundes griežas. Neaiztieciet kustībā esošo asmeni. Pastāv personu savainošanas risks.
Darbs ar zāles plāvēju
Regulāra plaušana sekmē zāles auga pastiprinātu lapu veidošanos, tai pašā laikā veicinot nezāļu iznīkšanu. Līdz ar to pēc katras plaušanas reizes mauriņš klūst blīvāks un rodas vienmērīgi noslogojams mauriņš.
Pirmo reizi sezonā maurinų parasti plauj, sākot no aprīļa, kad tas ir sasniedzis 70–80 mm augstumu. Galvenajā vegetācijas periodā maurinų plauj vismaz vienreiz nedēļā.
- Plaušanu sāciet kontaktligzdas tuvu-mā un turpiniet darbu, virzoties arvien tālāk no tās.
- Tīkla kabeli vadiet vienmēr aiz sevis un pēc pagriešanas pārvietojiet to jau nopļautajā pusē.
- Vadiet iekārtu soļu tempā pēc iespējas taisnā joslā. Lai nodrošinātu perfektu plaušanas rezultātu, plaušanas joslām nedaudz jāpārklājas.
- lestatiet griešanas augstumu tā, lai iekārta netiktu pārslogota. Pretējā gadījumā var sabojāt dzinēju.
- Strādājot nogāzēs, dariet to vienmēr škērsām pret nogāzi. Esiet īpaši pie-sardzīgs, ejot atpakal un velkot iekārtu.
- Iztīriet iekārtu pēc katras lietošanas, kā aprakstīts nodala „Tīrīšana, ap-kope, uzglabāšana“.
Pēc iekārtas izslēgšanas asmens vēl dažas sekundes griežas. Neaiztieciet kustībā esošo asmeni. Pastāv personu savainošanas risks.
Tīrīšana/apkope/uzglabāšana
Tādu darbu veikšanu, kuri nav aprakstīti šajā pamācībā, uztieciet mūsu pilnvarotajai klientu servisa nodalai. Izmantojiet tikai oriğinālās rezerves daļas.
Strādājot ar asmeni, valkājiet aiz-sargcimdus.
Pirms visiem apkopes un tīrīšanas darbiem izslēdziet iekārtu, izvelciet tīkla kontaktdakšu un gaidiet, līdz asmens ir apstājies. Pastāv personu savainošanas risks.
Vispārīgi tīrīšanas un apkopes darbi
Nekādā gadījumā neapšlakstiniet zāles plāvēju arūdeni. Pastāv risks saņemt strāvas triecienu.
- Vienmēr uzturiet iekārtu tīru. Tīrīšanai izmantojiet suku vai drānu, bet neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus.
- Pēc plaušanas no riteniem, ventilācijas atverēm, izmetes atveres un asmens zonas novāciet pielipušus augu atlikumus, izmantojot koka vai plastmasas gabalu. Neizmantojiet cietus vai asus priekšmetus; šādā veidā iespējams bojāt iekārtu.
- Ik pa laikam ieejlojiet ritenus.
- Pirms katras lietošanas reizes pārbaudiet, vai zāles plāvējam nav acīm redzamu trūkumu, piem., valīgu, no-lietotu vai bojātu daļu. Pārbaudiet, vai visi uzgriežņi, tapas un skrūves stingri-turas.
- Pārbaudiet, vai pārsegi un aizsargap-rīkojums nav bojāts un vai tie atrodas
pareizā pozīcijā. Vajadzības gadījumā nomainiet tos.
Asmens nomaiņa
Ja asmens ir kljuvis truls, specializētā darbnīcā to iespējams uzasināt. Ja asmens ir bojāts vai nelīdzsvarots, tas ir jānomaina.
-
Apgrieziet iekārtu otrādi.
-
Izmantojiet stingrus cimdus un turiet asmeni (18). Izmantojot uz-griežnu atslēgu, grieziet asmens skrūvi (17) pretēji pulkstenrādītāju kustības virzienam prom no dzinē-ja vārpstas (19).
-
Veiciet jaunā asmens (18) montāžu apgrieztā secībā. Pievērsiet uzmanību tam, lai asmens (18) būtu pareizi pozicionēts un asmens skrūve (17) stingri pievilkta.
Uzglabāšana
- Uzglabājiet iekārtu sausā vietā ārpus bērnu piekļuves zonas. Atbrīvojiet spārnuzgriežņus (2) un salokiet lokveida rokturi(1), lai iekārta aizņemtu mazāk vietas. Kabelus nedrīkst iespīlēt.
- Laujiet dzinējam atdzist, pirms iekārtu novietojat slēgtās telpās.
- Neapklājiet iekārtu ar neilona maisiem, jo iespējama mitruma veidošanās.
Mēs neuzņemamies atbildību par zaudē-jumiem, kurus radījušas mūsu iekārtas, ja tie radušies nelietpratīga remonta, ne-oriģinālo rezerves daļu izmantošanas vai noteikumiem neatbilstošas izmantošanas rezultātā.
Tehniskie dati
Elektriskais zāles plāvējs ERM 1231-2 G
Dzinēja energijas patēriņš .....1200 W Tīkla spriegums ..... 220-240 V\~, 50/60 Hz Apgriezienu skaits tukšgaitā .....3350 min ^-1 Asmens platums ..... 310 mm Griešanas augstums..... 20 / 40 / 60 mm Aizsardzības klase..... □ II Aizsardzības veids..... IP 24 Svars ..... 7,7 kg Zāles savākšanas groza tilpums .....27 l Skaņas spiediens (L pA ).....84 dB(A); K pA =3 dB Skaņas jaudas līmenis (L WA ) izmērīts.....93 dB(A); K WA =3 dB garantēts ..... 96 dB(A)
Roktura vibrācija (a_h) ....1,3 m/s ^2
Skaņas un vibrācijas vērtības tika aprē- kinātas atbilstoši atbilstības deklarācijā minētajiem standartiem un noteikumiem. Tālākas attīstības rezultātā var būt veiktas tehniskas un vizuālas izmaiņas bez pazi- ōojuma. Tāpēc šajā lietošanas pamācībā minēto izmēru, norāžu un ziņu precizitāte netiek garantēta. Tāpēc juridiskas preten- zijas, kas radušās, atsaucoties uz lietoša- nas pamācību, nevar tikt izvirzītas.
Minētā vibroemisijas vērtība ir mērīta at-bilstoši standartizētam pārbaudes procesam un to var izmantot elektriskā darbarīka salīdzināšanai ar citu darbarīku. Minēto vibroemisijas vērtību iespējams izmantot arī iedarbības provizoriskam no-vērtējumam.
Brīdinājums
emisijas vērtība elektriskās iekārtas faktiskās lietošanas laikā var atšķirties no minētās vērtības atkarībā no tā, kādā veidā tiek lie-
tots elektriskais darbarīks. Lai pasargātu lietotāju, ir jānosaka drošības pasākumi, kuru pamatā ir iedarbības provizorisko novērtējumu faktiskie lietošanas apstākļi (jāņem vērā visi ekspluatācijas cikla aspekti, piemēram, laiks, kad elektriskais darbarīks ir izslēgts un kad tas ir ie-slēgts, bet darbojas bez slodzes).
Utilizācija/vides aizsardzība
lekārtu, piederumus un iesainojumu nododiet videi labvēlīgai otrreizējai izmantošanai.
Elektriskās iekārtas nedrīkst izsviest parastajos sadzīves atkritumos.
- Nododiet iekārtu otrreizējās pārstrādes punktā. Izmantotās plastmasas un metāla daļas var sašķirot un nodot at-bilstošā otrreizējās pārstrādes punktā. Jautājiet mūsu klientu servisa centrā.
- Nopłauto zāli neizmetiet atkritumos, bet gan veidojiet kompostu vai paklājiet zem krūmiem un kokiem mēslojumam.
- Jūsu iesūtīto bojāto iekārtu utilizāciju bez maksas nodrošinām mēs paši.
Rezerves daļas/piederumi
Rezerves daļas un piederumus varat iegādāties www.grizzly-service.eu
Ja jums nav piekluves internetam, vērsieties klientu servisa centrā (skatīt "Grizzly Service-Center"). Turiet gatavībā turpmāk minētos pasūtījuma numurus.
Rezerves asmens ....13700207 Zāles savākšanas grozs....91095797
Garantija
- Šai iekārtai mēs dodam 24 mēnešu garantiju. Šī iekārta nav paredzēta profesionālai izmantošanai. Profesionālas izmantošanas gadījumā garantija tiek anulēta.
- Bojājumus, kuri ir saistīti ar dabīgu nolietojumu, pārslodzi vai noteikumiem neatbilstošu lietošanu, garantija nesedz. Noteiktas rezerves daļas ir pakļautas normālam nodilumam, un garantija tās nesedz. It īpaši tādi ir: asmeni.
- Priekšnosacijums garantijas izpildei ir tīrīšanas un apkopes norāžu ievērošana.
- Bojājumi, kuri radušies materiālu defektu vai ražotāja klūdas dēl, tiek novērsti, bez maksas piegādājot jaunu iekārtu vai veicot remontu. Priekšnosacījums ir iekārtas nodošana ražotājam neizjauktā veidā un kopā ar pirkuma un garantijas dokumentu.
Remonta serviss
- Remontdarbus, kurus nesedz garanti- ja, par samaksu varat veikt mūsu servi- sa centrā. Mūsu servisa centrs noteiks izmaksu tāmi.
Mēs varam apstrādāt tikai tādas ie-kārtas, kuras ir iesaiņotas sūtīšanai atbilstošā iesaiņojumā un par kurām ir samaksāti pasta izdevumi.
- Uzmanību! Reklamācijas vai servisa nepieciešamības gadījumā iztīrītu ie-kārtu ar norādi uz defektu nosūtiet uz mūsu servisa adresi.
Kā nestandarta preces, ātrā sūtījuma vai citu veidu speciālā krava nosūtītas iekārtas, kuras sūtīšanu apmaksā saņēmējs, netiek pieņemtas.
- Jūsu iesūtīto bojāto iekārtu utilizāciju bez maksas nodrošinām mēs paši.
