| Tipo di prodotto | Tosaerba elettrico |
| Marca | Grizzly |
| Modello | ERM 12312 G |
| Potenza assorbita | 1200 W |
| Tensione di rete | 220-240 V ~, 50/60 Hz |
| Larghezza di taglio | 310 mm |
| Altezza di taglio | 20 / 40 / 60 mm (3 posizioni) |
| Peso | 7,7 kg |
| Volume del sacco di raccolta | 27 L |
| Livello di pressione acustica (LpA) | 84 dB(A), KpA = 3 dB |
| Livello sonoro garantito (LWA) | 96 dB(A) |
| Vibrazione (ah) | 1,3 m/s² |
| Classe di protezione | II |
| Grado di protezione | IP24 |
| Materiale del carter | Plastica robusta |
| Manico | Arco pieghevole con ammortizzatore per cavo |
| Sicurezza | Pulsante di sblocco + leva di avviamento, protezione antiurto, lama ad arresto rapido |
| Ricambi disponibili | Lama (rif. 13700207), sacco di raccolta (rif. 91095797) |
| Garanzia | 24 mesi (uso domestico) |
Domande frequenti - ERM 12312 G Grizzly
Domande degli utenti su ERM 12312 G Grizzly
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale ERM 12312 G - Grizzly e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ERM 12312 G del marchio Grizzly.

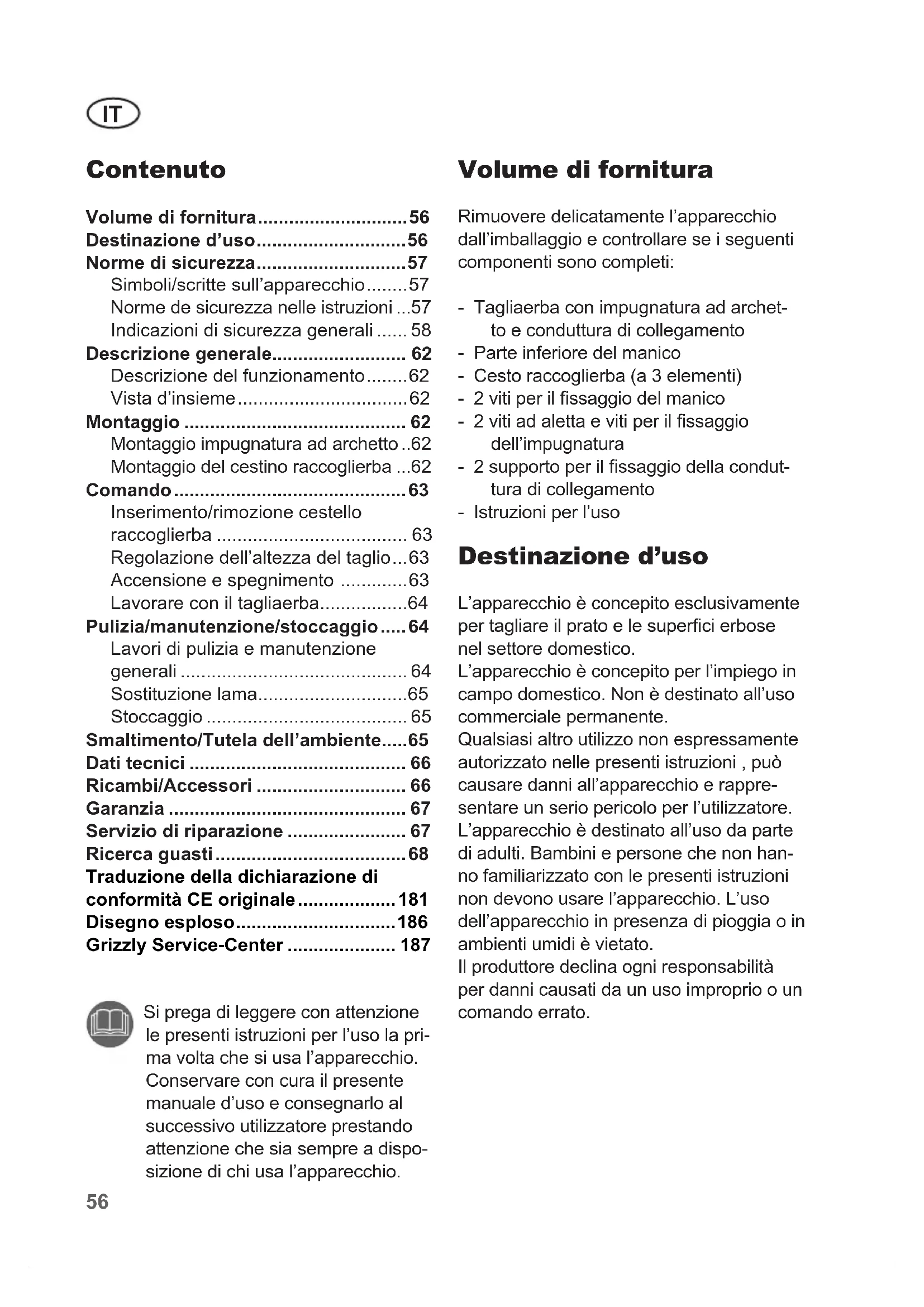

MANUALE UTENTE ERM 12312 G Grizzly
Traduzione delle istruzioni per l'uso in originale
IT Traduzione delle istruzioni per l'uso in originale 56
Volume di fornitura....56
Destinazione d'uso....56
Norme di sicurezza....57
Simboli/scritte sull'apparecchio......57
Norme de sicurezza nelle istruzioni ...57
Indicazioni di sicurezza generali ..... 58
Descrizione generale.... 62
Descrizione del funzionamento......62
Montaggio impugnatura ad archetto ..62
Montaggio del cestino raccoglierba ...62
Comando 63
Inserimento/rimozione cestello raccoglierba 63
Regolazione dell'altezza del taglio...63
Accensione e spegnimento .....63
Lavorare con il tagliaerba....64
Pulizia/manutenzione/stoccaggio ..... 64
Lavori di pulizia e manutenzione generali 64
Sostituzione lama....65
Stoccaggio 65
Smaltimento/Tutela dell'ambiente.....65
Dati tecnici 66
Ricambi/Accessori 66
Garanzia 67
Servizio di riparazione 67
Ricerca guasti....68
Traduzione della dichiarazione di conformità CE originale....181
Disegno esploso....186
Si prega di leggere con attenzione le presenti istruzioni per l'uso la prima volta che si usa l'apparecchio. Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestando attenzione che sia sempre a disposizione di chi usa l'apparecchio.
Volume di fornitura
Rimuovere delicatamente l'apparecchio dall'imballaggio e controllare se i seguenti componenti sono completi:
- Tagliaerba con impugnatura ad archetto e conduttura di collegamento
- Parte inferiore del manico
- Cesto raccoglierba (a 3 elementi)
- 2 viti per il fissaggio del manico
- 2 viti ad aletta e viti per il fissaggio dell'impugnatura
- 2 supporto per il fissaggio della conduttura di collegamento
- Istruzioni per l'uso
Destinazione d'uso
L'apparecchio è concepito esclusivamente per tagliare il prato e le superfici erbose nel settore domestico.
L'apparecchio è concepito per l'impiego in campo domestico. Non è destinato all'uso commerciale permanente.
Qualsiasi altro utilizzo non espressamente autorizzato nelle presenti istruzioni, può causare danni all'apparecchio e rappresentare un serio pericolo per l'utilizzatore. L'apparecchio è destinato all'uso da parte di adulti. Bambini e persone che non hanno familiarizzato con le presenti istruzioni non devono usare l'apparecchio. L'uso dell'apparecchio in presenza di pioggia o in ambienti umidi è vietato.
Il produttore declina ogni responsabilità per danni causati da un uso improprio o un comando errato.
Norme di sicurezza
Questa sezione tratta le indicazioni di sicurezza fondamentali durante il lavoro con il tagliaerba elettrico.
Simboli/scritte sull'apparecchio
nzione!
Leggere attentamente le istruzioni d'uso.
Non esporre l'apparecchio all'umidità. Non lavorare in presenza di pioggia e non tagliare erba bagnata.
Pericolo di lesioni a causa di parti catapultate.
re lontane le persone dal to- saerba.
Attenzione – Lame da taglio affi- late! Tenere lontani piedi e mani. Pericolo di lesioni!
here il motore e staccare la spina elettrica prima di eseguire i lavori di regolazione o di pulizia oppure se il cavo di rete è in- ceppato o danneggiato.
Indicazione del livello di rumore L_WA in dB.
Classe di protezione II
Attenzione!
Scia della lama del tagliaerba.
Pericolo a causa del cavo di rete danneggiato.
Tenere il cavo di rete lontano dall'apparecchio e dalla lama da taglio!
Gli apparecchi elettrici non devo- no essere smaltiti insieme ai rifiuti domestici.
Cerchio di taglio
Indicatore del livello di riempimento:
Sportello aperto: o raccoglierba vuoto
Sportello chiuso: o raccoglierba pieno
Norme de sicurezza nelle istruzioni
Simboli di pericolo con indicazioni relative alla prevenzione di danni a cose e persone.
Simboli di divieto (al posto del punto esclamativo il divieto viene delucidato) con indicazioni relative alla prevenzione di danni.
Simboli di avvertenza con informazioni relative ad un uso corretto dell'apparecchio
IT
Indicazioni di sicurezza generali
In caso in uso improprio questo apparecchio può causare lesioni gravi. Per evitare danni a persone e cose, leggere e osservare tassativamente le seguenti indicazioni di sicurezza e familiarizzare con tutti i componenti di comando.
Preparazione:
- È ammesso l'utilizzo del presente apparecchio da parte di persone con capacità fisiche, sensoriali o intellettive limitate oppure con carente esperienza e/o conoscenza, se queste vengono sorvegliate o istruite sull'uso sicuro dell'apparecchio e comprendano i pericoli che ne derivano. È vietato far giocare i bambini con l'apparecchio.
- Non permettere mai a bambini o ad altre persone, che non conoscono le istruzioni d'uso, di usare l'apparecchio. Alcune disposizioni locali prevedono un'età minima per l'utilizzatore.
- Non usare mai l'apparecchio quando si trovano nelle vicinanze persone, in particolare bambini e animali domestici.
- L'operatore o utilizzatore è responsabile per infortuni o danni ad altre persone o alla proprietà delle stesse.
-
Controllare l'area nella quale viene impiegato l'apparecchio e rimuovere pietre, bastoni, fili metallici o altri corpi estranei che possono essere catturati e catapultati.
-
Indossare apposito abbiglia- mento da lavoro come scarpe chiuse con suola antiscivolo e un pantalone lungo resistente. Non usare l'apparecchio scalzi o con i sandali. Evitare di indos- sare capi di abbigliamento aperti o con lacci o cinte pendenti
- Prima di ogni uso, eseguire un controllo visivo dell'apparecchio. Non usare l'apparecchio in caso di dispositivi di sicurezza (p. es. protezione antiurto o cesto raccoglierba), componenti del dispositivo di taglio o bulloni mancanti, usurati o danneggiati. Per evitare uno sbilanciamento, gli utensili e bulloni danneggiati devono essere sostituiti nel set.
- Prestare particolare attenzione quando si usano apparecchio con più utensili da taglio, in quando il movimento della lama può provocare la rotazione delle restanti lame.
- Usare solo ricambi e accessori forniti e consigliati dal produttore. L'impiego di corpi estranei comporta l'immediata esclusione del diritto di garanzia.
- Prima dell'uso è necessario controllare sempre la conduttura di collegamento e la prolunga per verificare l'eventuale presenza di segni di danneggia- mento o usura. Se la conduttura viene danneggiata durante l'uso, è necessario staccarla immediatamente dalla rete di alimentazione.
Non toccare la conduttura prima di staccarla. Non usare la macchina se la conduttura è consumata o danneggiata.
Lavorare con l'apparecchio:
Non tenere i piedi e le mani vicino o sotto alle parti rotanti durante il lavoro. Pericolo di lesioni!
Osservare la protezione antirumore e le disposizioni locali.
- Accendere il motore secondo le istruzioni e solo, quando i piedi sono posizionati ad una distanza sicura dagli utensili da taglio.
- Non usare l'apparecchio in presenza di pioggia o maltempo, in ambienti umidi o sul prato bagnato. Lavorare solo con la luce diurna o con una buona illuminazione.
- Non lavorare con l'apparecchio, se si è stanchi o poco concentrati o dopo l'assunzione di alcol o farmaci. Fare una pausa ad intervalli regolari. Lavorare con raziocinio.
- Durante il lavoro, prestare attenzione ad una posizione stabile, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai su è giù. Prestare particolare attenzione, quando si cambia la direzione di marcia sui pendii. Non lavorare su pendii eccessivamente ripidi.
- Condurre l'apparecchio a passo d'uomo. Prestare particolare attenzione, quando si gira o tira verso di se l'apparecchio o si cammina all'indietro.
- Accendere l'apparecchio con cautela secondo le indicazioni contenute nelle presenti istruzio-
ni. Prestare attenzione ad una sufficiente distanza dei piedi dalle lame rotanti.
- Non ribaltare l'apparecchio durante l'avviamento, salvo nei casi in cui sia necessario per la partenza nell'erba alta. In questo caso, ribaltare l'apparecchio premendo l'impugnatura in modo tale che le ruote anteriori dell'apparecchio vengano leggermente sollevate. Controllare sempre che le due mani si trovano in posizione di lavoro, prima di riappoggiare l'apparecchio sul terreno.
- Non lavorare mai senza cesto raccoglierba o protezione antiurto. Tenersi sempre lontani dall'apertura di espulsione dell'erba.
- Non lavorare mai senza protezione antiurto o cestello raccoglierba. Mantenersi sempre lon-tani dall'apertura di espulsione.
- Non avviare il motore quando si è posizionati davanti al vano di espulsione.
Attenzione pericolo! La lama continua a ruotare. Pericolo di lesioni.
- L'apparecchio non deve essere sollevato o trasportato, fin tanto che il motore gira. Spegnere l'apparecchio nel caso in cui debba essere ribaltato per il trasporto, si debbano attraversare superfici diverse dal prato e l'apparecchio venga condotto verso le e lontano dalle superfici da tagliare.
- Tenere l'apertura di espulsione
IT
dell'erba sempre pulita e libera. Rimuovere l'erba tagliata solo quando l'apparecchio è fermo.
- Non lasciare mai l'apparecchio incustodito sul posto di lavoro.
- Non lavorare con l'apparecchio danneggiato, incompleto o trasformato senza il consenso del produttore. Non usare mai l'apparecchio con dispositivi di sicurezza o schermature danneggiati oppure senza i dispositivi di sicurezza come i dispositivi di deviazione e/o di raccolta dell'erba.
- Non sovraccaricare l'apparecchio. Lavorare solo nel campo di potenza specificato e non modificare le impostazioni di regolazione del motore. Non usare apparecchi a bassa potenza per lavori pesanti. Non usare l'apparecchio per scopi diversi da quelli per cui è stato concepito.
- Non usare l'apparecchio nelle vicinanze di liquidi o gas infiammabili. La mancata osservanza di questa indicazione comporta rischi di incendio o di esplosione.
- Non sollevare o trasportare mai l'apparecchio mentre il motore gira.
- Spegnere l'apparecchio, staccare la spina e assicurarsi che tutte le parti mobili siano ferme:
- sempre, quando si abbandona l'apparecchio e non viene usato.
- prima di sbloccare i bloccaggi o di rimuovere gli intasamenti nel canale di espulsione;
-
quando il cavo di rete è dan- neggiato o aggrovigliato,
-
prima di controllare, pulire l'apparecchio o di eseguire lavori al medesimo;
- quando si incontra un corpo estraneo. Individuare eventuali danneggiamenti all'apparecchio ed eseguire le riparazioni necessarie, prima di riavviare e lavorare con l'apparecchio;
- nel caso in cui l'apparecchio inizi a vibrare in modo anormale, è necessario un controllo immediato.
- garantire che qualsiasi dado, bullone e vite sia ben stretto.
- controllare il tosaerba per verificare l'eventuale presenza di danneggiamenti.
- eseguire le riparazioni necessarie delle parti danneggiate
- Non posizionare mai le mani o i piedi vicino o sotto le parti rotanti. In caso di tosatura con la falce, non posizionarsi mai davanti all'apertura di espulsione dell'erba.
Manutenzione e stoccaggio:
- Durante i lavori di manutenzione delle lame da taglio, assicurarsi che le lame da taglio possano essere mosse anche quando la fonte di tensione è staccata.
- Assicurarsi che tutti i dadi, viti e bulloni siano ben stretti e l'apparecchio sia in condizioni di lavoro sicure.
- Non tentare di riparare autonomamente l'apparecchio, salvo nel caso in cui si è adeguata-mente istruiti. Tutti i lavori non specificati nelle presenti istruzioni d'uso devono essere effettuati
esclusivamente dai centri di assistenza clienti da noi autorizzati.
- Conservare l'apparecchio in un luogo asciutto e fuori dalla portata di bambini.
- Trattare l'apparecchio con cura. Tenere gli utensili affilati e puliti, in modo tale da garantire condizioni di lavoro migliori e più sicure. Seguire le disposizioni di manutenzione.
- Indossare guanti di protezione, quando si sostituisce il dispositivo da taglio.
- Controllare regolarmente il dispositivo raccoglierba per verificare l'eventuale presenza di usura e deformazioni. Per motivi di sicurezza, sostituire le parti usurate o danneggiate. Prestare particolare attenzione durante la regolazione delle lame, in modo tale da evitare che le dita non vengano schiacciate tra le lame rotanti e le parti fisse della macchina.
• Assicurarsi che vengano usati solo utensili da taglio di ricambio autorizzati dal produttore.
Sicurezza elettrica:
- Prestare attenzione che la tensione di rete corrisponda alle indicazioni riportate sulla targhetta dell'apparecchio.
- Possibilmente allacciare l'apparecchio solo ad una presa provvista di circuito di sicurezza per correnti di guasto (interruttore FI) con una corrente di apertura di massimo 30 mA an.
- Evitare il contatto del corpo con le parti messe a terra (p. es. re-
cinzioni o pali metallici).
- Usare solo prolunga ammessi del tipo H05RN-F, con una lunghezza massima di 75 m e concepiti per l'uso all'esterno. Il diametro del cavo di rete deve corrispondere minimo a 2,5 mm². Prima dell'uso, srotolare sempre completamente la bobina del cavo. Controllare il cavo per verificare la presenza di eventuali danneggiamenti.
- Per il fissaggio del prolunga usa-re la spira del cavo prevista.
- Durante il lavoro, tenere il cavo di rete lontano dall'utensile da taglio. Le lame da taglio possono danneggiare il prolunga e provocare il contatto con le parti conduttive. In generale, condurre il prolunga dietro l'utilizzatore.
- Non usare il prolunga per stacca-re la spina dalla presa. Protegge-re il prolunga dal calore, dall'olio e da spigoli vivi.
- Spegnere l'apparecchio e staccare la spina elettrica dalla presa, se il prolunga è danneggiato. Nel caso in cui la conduttura di collegamento di questo apparecchio venga danneggiato, deve essere sostituita da una conduttura di collegamento speciale, che può essere fornita dal produttore o dal servizio di assistenza clienti dello stesso.
- Non collegare un prolunga danneggiato alla rete di alimentazione. Non toccare un prolunga danneggiato, fin tanto che è collegato alla rete di alimentazione. Un cavo di rete danneggiato può provocare il contatto con le parti conduttive.
IT
Descrizione generale
Descrizione del funzionamento
Il tagliaerba elettrico possiede un utensile da taglio che gira parallelamente al livello di taglio. E' dotato di un motore elettrico potente, un alloggiamento di plastica resistente, un interruttore di sicurezza e una protezione antiurto come anche di un cesto raccoglierba con indicatore del livello di riempimento. Inoltre l'apparecchio è regolabile in altezza a 3 livelli ed è dotato di ruote facili da manovrare.
Il funzionamento dei componenti è riportato nelle seguenti descrizioni.
Le figure relative al comando dell'apparecchio si trovano nelle pagine 2-3.
Vista d'insieme
1 Impugnatura ad arco
2 Dadi ad aletta
3 Montante inferiore
4 Cestello raccoglierba
4a Indicatore del livello di riempimento (non a vista)
5 Ruote
6 Alloggiamento tagliaerba
7 Protezione antiurto
8 Serracavi
9 Presa dell'apparecchio
10 Scarico della trazione cavo
11 Pulsante di sblocco
12 Dadi ad alette
Montaggio
Prima di iniziare il lavoro, staccare la spina dell'apparecchio. Pericolo di danni a persone.
Montaggio impugnatura ad archetto
B 1. Inserire i manici inferiori (3) nella sede dell'alloggiamento del tagliaerba (6).
-
Fissare i manici inferiori (3) con le viti fornite (13).
-
Fissare l'impugnatura ad ar- chetto (1) con le viti fornite (14) e i dadi ad aletta (2) sul manico inferiore (3).
Sono possibili due posizioni.
- Attaccare il serracavo (8) nel manico inferiore (3) e fissarvi il cavo.
Allentando i due dadi ad aletta è possibile ribaltare l'impugnatura ad archetto verso il basso per lo stoccaggio dell'apparecchio. Prestare attenzione che il cavo di rete non venga schiacciato.
Montaggio del cestino raccoglierba
D 1. Assemblare le due parti del ce-sto raccoglierba (16).
- Inserire l'impugnatura (15) in una delle due parti del cesto raccoglierba (16).
Attenzione: non azionare l'apparecchio senza la protezione antiurto o il cestino raccoglierba completamente montati. Pericolo di lesioni!
Comando
Inserimento/rimozione cestello raccoglierba
-
Per appendere il cesto raccoglierba (4) sollevare la protezione antiurto (7) e appendere il cesto raccoglierba (4). Ribaltare la protezione antiurto (7) sul cesto raccoglierba (4). Tiene il cesto raccoglierba (4) nella posizione corretta.
-
Per rimuovere il cesto raccoglierba (4) sollevare la protezione antiurto (7) e staccare il cesto raccoglierba (4). Ribaltare indietro la protezione antiurto (7) sull'alloggiamento del tagliaerba (6).
Livello di riempimento:
Sul lato del cesto raccoglierba (4) si trova un indicatore del livello di riempimento (4a).
Sportello aperto: o raccoglierba vuoto.
Sportello chiuso: o raccoglierba pieno.
Regolazione dell'altezza del taglio
Spegnere l'apparecchio, staccare la spina elettrica e attendere l'arresto della lama. Rischio di danni a persone.
L'apparecchio è dotato di 3 posizioni per la regolazione dell'altezza di taglio:
60 mm - grande l'altezza di taglio 40 mm - media l'altezza di taglio 20 mm - piccola L'altezza di taglio
-
Svitare le ruote (5).
-
Avvitare nuovamente le ruote (5) nella posizione desiderata. Tutte le ruote devono essere impostate sull'altezza corretta.
L'altezza di taglio corretta per un prato decorativo corrisponde a circa 30 - 45 mm, per un prato calpestabile a circa 45 - 60 mm.
Per il primo taglio della stagione si consiglia di scegliere un'altezza di taglio elevata.
Osservare i regolamenti per la protezione antirumore e le disposizioni locali.
Accensione e spegnimento
-
Inserire la spina del cavo di rete nella presa (A 9) sull'impugnatura ad archetto (A 1).
-
Per lo scarico della trazione, formare con l'estremità del cavo di rete un occhiello e appenderlo nello scarico della trazione (10).
-
Allacciare l'apparecchio alla tensione di rete.
-
Prima di procedere all'accensione, prestare attenzione che l'apparecchio non tocchi oggetti.
-
Per accendere l'apparecchio, premere il pulsante di sbloc-caggio (11) sull'impugnatura e contemporaneamente tenere premuta la leva di avviamento (12). Rilasciare il pulsante di sbloccaggio (11).
IT
- Per spegnere l'apparecchio, rilasciare la leva di avviamento (12).
Dopo lo spegnimento dell'appa-recchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persone.
Lavorare con il tagliaerba
Una tosatura regolare stimola la formazione rafforzata delle foglie e al contempo provoca la distruzione dell'erbaccia. Per questo motivo, dopo ogni intervento di tosatura il prato diventa più fitto e omogeneo.
Il primo taglio avviene circa a partire da aprile con un'altezza di crescita di 70 - 80 mm. Nella stagione vegetativa principale il prato deve essere tosato minimo una volta a settimana.
- Iniziare a tosare nelle vicinanze della presa e proseguire allontanandosi dalla stessa.
- Condurre la prolunga sempre dietro di se e, dopo l'inversione, condurla sul lato già tosato.
- Condurre l'apparecchio a passo d'uomo eseguendo traiettoria più dritte possibili. Per una tosatura perfetta, le traiettorie dovrebbero sovrapporsi di alcuni centimetri.
- Regolare la profondità di taglio in modo tale da non sovraccaricare l'apparecchio. Altrimenti si rischia di danneggiare il motore.
- Sui pendii lavorare sempre trasversalmente. Prestare particolare attenzione durante le manovre di retromarcia e quando si tira l'apparecchio.
- Pulire l'apparecchio dopo ogni impiego come descritto nel capitolo „Pulizia, manutenzione, stoccaggio“
Dopo lo spegnimento dell'appa-recchio la lama continua a girare per alcuni secondi. Non toccare la lama in movimento. Rischio di danni a persone.
Pulizia/manutenzione/ stoccaggio
Fare effettuare i lavori non descritti nelle presenti istruzioni d'uso da un centro di assistenza clienti da noi autorizzato. Usare solo ricambi originali.
Indossare guanti quando si ma- neggia la lama.
Prima di effettuare qualsiasi lavoro di manutenzione o pulizia, spegne-re l'apparecchio, staccare la spina di rete e attendere l'arresto della lama.
Lavori di pulizia e manutenzione generali
Non spruzzare il tosaerba con acqua. Pericolo di schock elettrico.
- Tenere l'apparecchio sempre pulito. Per la pulizia, usare una spazzola o un panno senza detergenti o solventi.
- Rimuovere eventuali residui di piante rimaste attaccate dopo la tosatura con un pezzo di legno o di plastica dalle ruote, dalle aperture di ventilazione, all'apertura di espulsione
dell'erba e dalla zona della lama. Non usare oggetti duri o appuntivi, possono danneggiare l'apparecchio.
- Lubrificare di tanto in tanto le ruote.
- Controllare il tosaerba prima di ogni uso per verificare la presenza di eventuali difetti evidenti, come parti allentate, usurate o danneggiate. Controllare la corrette sede di tutti i dadi, bulloni e viti.
- Controllare le coperture e i dispositivi di sicurezza per verificare l'eventuale presenza di danneggiamenti e la corretta sede. Eventualmente, provvedere alla sostituzione
Sostituzione lama
Se la lama è smussato, può essere affilata da un'officina specializzata. Se la lama è danneggiata o presenta uno sbilancia- mento, deve essere sostituita.
-
Capovolgere l'apparecchio.
-
Usare guanti resistenti e tenere ferma la lama (18). Svitare la vite della lama (17) in senso anteriorio mediante un cacciavite dal mandrino motore.
-
Rimontare la nuova lama (18) nella sequenza invertita. Prestare attenzione che la lama (18) sia posizionata correttamente e la vite della lama (17) sia ben stretta.
Stoccaggio
- Conservare l'apparecchio in un luogo asciutto e fuori dalla portata di bambini. Allentando i due dadi ad aletta (2) è possibile ribaltare l'impugnatura (1)
ad archetto verso il basso per lo stoccaggio dell'apparecchio. Prestare attenzione che il cavo di rete non venga schiacciato.
- Lasciare raffreddare il motore, prima di riporre l'apparecchio in un ambiente chiuso.
- Non avvolgere l'apparecchio nei sacchi di nylon, in quanto potrebbe formarsi umidità.
Decliniamo ogni responsabilità per danni causati dai nostri apparecchi, qualora tali danni siano dovuti ad una riparazione non conforme o dall'impiego di ricambi non originali o da un uso improprio dell'apparecchio.
Smaltimento/Tutela dell'ambiente
Effettuare lo smaltimento dell'apparecchio, degli accessori e della confezione nel rispetto dell'ambiente presso un punto di raccolta per riciclaggio.
Le apparecchiature non devono essere smaltite insieme ai rifiuti domestici.
- Consegnare l'apparecchiatura presso un centro di raccolta e recupero. Le parti plastiche e di metallo usate potranno essere selezionate e avviate al recupero. Chiedere informazioni a riguardo al nostro centro assistenza clienti.
- Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.
- Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.
Dati tecnici
Tagliaaerba elettrico......ERM 1231-2 G
Potenza assorbita del motore.....1200 W
Tensione nominale ...220-240 V\~, 50/60 Hz
Numero di giri al minimo......3350 min ^-1
Larghezza lama 310 mm
Cerchio di taglio....20 / 40 / 60 mm
Classe di protezione.... □ II
Tipo di protezione IP24
Peso 7,7 kg
Volume cesto raccoglierba .....27 l
Livello di pressione acustica
(L_pA) 84 dB(A), K_pA = 3 dB
Livello di potenza acustica (L _WA )
garantito 96 dB(A)
misurato .....93 dB(A), K _WA =3 dB
Vibrazione (a _h )...... 1,3 m/s ^2
I valori di rumore sono stati rilevati adeguatamente corrispondentemente alle norme e disposizioni citate nella dichiarazione di conformità.
Modifiche tecniche ed estetiche possono essere apportate nel corso dello sviluppo ulteriore di questo senza annuncio. Tutte le misure, indicazioni e dati di queste istruzioni per l'uso sono perciò senza garanzia. Le rivendicazioni di diritti, che si dovessero far valere in base alle istruzioni per l'uso, sono da ritenersi perciò non valide.
Il valore di emissione delle oscillazioni specificato è stato misurato secondo un metodo di prova standardizzato e può essere usato per il confronto di un elettro-domestico con un altro. Il valore di emissione delle oscillazioni specificato può anche essere usato per una valutazione introduttiva dell'interruzione.
Avvertenza: Il valore di emissione delle oscillazioni può variare dal valore specificato durante l'uso effettivo dell'elettrodomestico, a seconda del tipo e del modo di utilizzo dell'elettrodomestico. Nasce l'esigenza di determinare misure di sicurezza per la protezione dell'operatore, che si basano sulla valutazione dell'interruzione in condizioni d'esercizio effettivo (a tale proposito devono essere considerati tutti gli elementi del ciclo d'esercizio, come per esempio i tempi in cui l'elettrodomestico è spento e quelli in cui l'elettrodomestico è acceso, ma funziona senza sollecitazione).
Ricambi/Accessori
È possibile ordinare pezzi di ricambio e accessori all'indirizzo www.grizzly-service.eu
Se non si dispone di una connessione Internet, contattare il centro di assistenza (vedere “Grizzly Service-Center”). Tenere a portata di mano i numeri d'ordine riportati in basso.
Lame di ricambio 13700207
Cestello raccoglierba....91095797
Garanzia
- Per questo apparecchio forniamo 24 mesi di garanzia. Questo apparecchio non è adatto per l'uso industriale. In caso di un impiego per uso industriale decade la garanzia.
- I danni riconducibili ad usura, sovraccarico o utilizzo improprio non sono coperti da garanzia. Alcune parti sono soggette a normale usura e non sono coperte da garanzia (ad es. coltelli).
- Requisito essenziale per le prestazioni in garanzia è inoltre che le indicazioni riportate alla voce Pulizia e Manutenzione siano state rispettate.
- I danni che siano risultati da difetti del materiale o errori di costruzione verranno eliminati senza alcun costo, tramite sostituzione del prodotto o la riparazione dello stesso.
Per usufruire della garanzia è necessario che l'apparecchio sia spedito - non smontato - al nostro Centro di Assistenza unitamente alla prova d'acquisto e al tagliando di garanzia.
Servizio di riparazione
- Riparazioni non soggette a garanzia possono essere effettuate dal nostro centro di assistenza pagando in base al calcolo di quest'ultimo. Il nostro centro d'assistenza stilerà volentieri un preventivo per i nostri clienti. Possiamo trattare solo apparecchi che siano ben imballati e che siano inviati con un'affrancatura sufficiente. I rischi di trasporto sono a carico del mittente.
- Attenzione: siete pregati di non inviare mai attrezzature con il serbatoio dell'olio pieno. È di massima importanza svuotare il serbatoio. Eventuali danni alle cose (l'olio fuoriesce quando si appoggia l'attrezzatura lateralmente o testa in giù!) ossia danni d'incendio durante il trasporto sono a carico del mittente.
Attrezzature inviate con tassa a carico del destinatario - via collo ingombrante, espresso oppure con altro tipo di carico speciale - non vengono accettate.
- Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.
Ricerca guasti
| Problema Possibile causa | Rimedio | |
| L'apparecchio non si accende | Tensione di rete mancante | Controllare la presa, il cavo, la conduttura, la spina ed eventualmente fare riparare da un elettricista esperto |
| Interruttore di accensione/spegnimento difettoso | Riparazione da parte del centro di assistenza clienti | |
| Spazzola di carbone con-sumata | ||
| Motore difettoso | ||
| Erba troppo alta | Impostare un'altezza di taglio superiore. Sollevare legger-mente le ruote anteriori pre-mendo l'impugnatura F. | |
| Il motore si spegne | Bloccaccio da parte di corpi estranei | Rimuovere il corpo estraneo |
| Il risultato del lavoro non è soddisfacente oppure il motore è lento | Altezza di taglio troppo bassa | Impostare un'altezza di ta-glio superiore F |
| Lama smussata | Fare arrotare o sostituire la lama H | |
| Zona lama intasata Pulire l'apparecchio | ||
| Lama montata in modo errato | Montare correttamente la lama H | |
| La lama non ruota | Lama bloccata dall'erba Rimuovere l'erba | |
| Vite della lama allentata | Stringere la vite della lama H | |
| Rumori anormali, battito o vibrazioni | Vite della lama allentata | Stringere la vite della lama H |
| Lama danneggiata | Sostituire la lama H | |
Índice
Volume de fornecimento....69
29010 San Nicolò a Trebbia (PC)
Tel.: 0523 764811
Fax: 0523 768689
e-mail: info@gardenitalia.it
92, S.A.
c/ Bristol, 32-34, Parque Europolis
28232 Las Rozas (Madrid)
Tel. 91 6409 950
Fax: 91 6407 135
e-mail: comercial@92sa.com
Krysiak Sp. z o.o.
ul. Rolna 6
62-081 Baranowo
Tel.: 061 650 75 30
Fax: 061 650 75 32
e-mail: krysiak@krysiak.pl
Homepage: www.krysiak.pl
HECHT MOTORS s.r.o.
U Mototechny 131
251 62 Mukařov-Tehovec
Tel.: 323 661 347 linka 27
Fax: 323 661 348
