Typ výrobku	Elektrická sekačka na trávu
Značka	Grizzly
Model	ERM 12312 G
Příkon	1200 W
Síťové napětí	220-240 V ~, 50/60 Hz
Šířka sečení	310 mm
Výška sečení	20 / 40 / 60 mm (3 polohy)
Hmotnost	7,7 kg
Objem sběrného koše	27 L
Hladina akustického tlaku (LpA)	84 dB(A), KpA = 3 dB
Zaručená hladina hluku (LWA)	96 dB(A)
Vibrace (ah)	1,3 m/s²
Třída ochrany	II
Stupeň ochrany	IP24
Materiál skříně	Odolný plast
Rukojeť	Skládací rukojeť s tlumičem kabelu
Bezpečnost	Tlačítko odjištění + páčka spouštění, ochrana proti nárazům, nůž s rychlým zastavením
Dostupné náhradní díly	Nůž (ref. 13700207), sběrný koš (ref. 91095797)
Záruka	24 měsíců (domácí použití)

Často kladené otázky - ERM 12312 G Grizzly

Jak spustit sekačku Grizzly ERM 12312 G?

Stiskněte tlačítko odjištění (11) a držte páčku spouštění (12) stisknutou. Uvolněte tlačítko odjištění. Ujistěte se, že zástrčka je zapojena a prodlužovací kabel je v dobrém stavu.

Jak nastavit výšku sečení?

Odšroubujte kola (5) a zašroubujte je do požadované polohy: 20 mm (nízká), 40 mm (střední) nebo 60 mm (vysoká). Všechna kola musí být nastavena na stejnou výšku. Před nastavováním odpojte přístroj od sítě.

Co dělat, když sekačka nefunguje?

Zkontrolujte síťové napětí, zásuvku, kabely a jistič. Pokud problém přetrvává, může být vadný spínač nebo uhlíkové kartáčky; kontaktujte zákaznický servis.

Jak vyprázdnit sběrný koš?

Zvedněte ochranu proti nárazům (7), odháčkujte koš (4) a vyprázdněte jej. Klapka ukazatele naplnění (4a) indikuje, kdy je koš plný (zavřeno) nebo prázdný (otevřeno).

Jak vyměnit nůž sekačky?

Nasaďte silné rukavice. Otočte přístroj, přidržte nůž (18) a odšroubujte šroub (17) proti směru hodinových ručiček. Namontujte nový nůž opačným směrem a pevně dotáhněte šroub. Použijte náhradní nůž Grizzly ref. 13700207.

Jaká by měla být ideální výška sečení?

Pro okrasný trávník: 30-45 mm; pro užitkový trávník: 45-60 mm. Pro první sečení v sezóně zvolte vysokou výšku (60 mm).

Jak čistit a udržovat sekačku?

Odpojte přístroj a počkejte, až se nůž zastaví. K odstranění zbytků trávy použijte kartáč nebo hadřík. Nikdy nestříkejte vodou. Občas namažte kola. Pravidelně kontrolujte šrouby a matice.

Sekačka vydává neobvyklý hluk nebo silně vibruje. Co dělat?

Okamžitě zastavte přístroj. Zkontrolujte, zda je šroub nože pevně utažen a zda není nůž poškozen. Pokud je nůž nevyvážený, vyměňte jej. Pokud problém přetrvává, obraťte se na odborníka.

Jak uskladnit sekačku po použití?

Vyčistěte ji, nechte motor vychladnout, poté složte rukojeť povolením křídlových matic. Skladujte na suchém místě mimo dosah dětí. Nepřikrývejte ji nylonovým sáčkem (riziko vlhkosti).

Jaká jsou základní bezpečnostní opatření?

Přečtěte si návod. Nikdy nesečte za deště nebo na mokré trávě. Udržujte osoby a zvířata v bezpečné vzdálenosti. Noste uzavřenou obuv a dlouhé kalhoty. Před jakoukoliv údržbou odpojte přístroj a počkejte na zastavení nože.

NÁVOD K OBSLUZE ERM 12312 G Grizzly

Překlad originálního návodu k obsluze

CZ Překlad originálního návodu k obsluze....108

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Před prvním uvedením do provozu si prosím pozorně přečtěte tento návod k obsluze. Tento návod dobře uschovejte a předejte jej každému dalšími uživateli, aby byly tyto informace kdykoliv k dispozici.

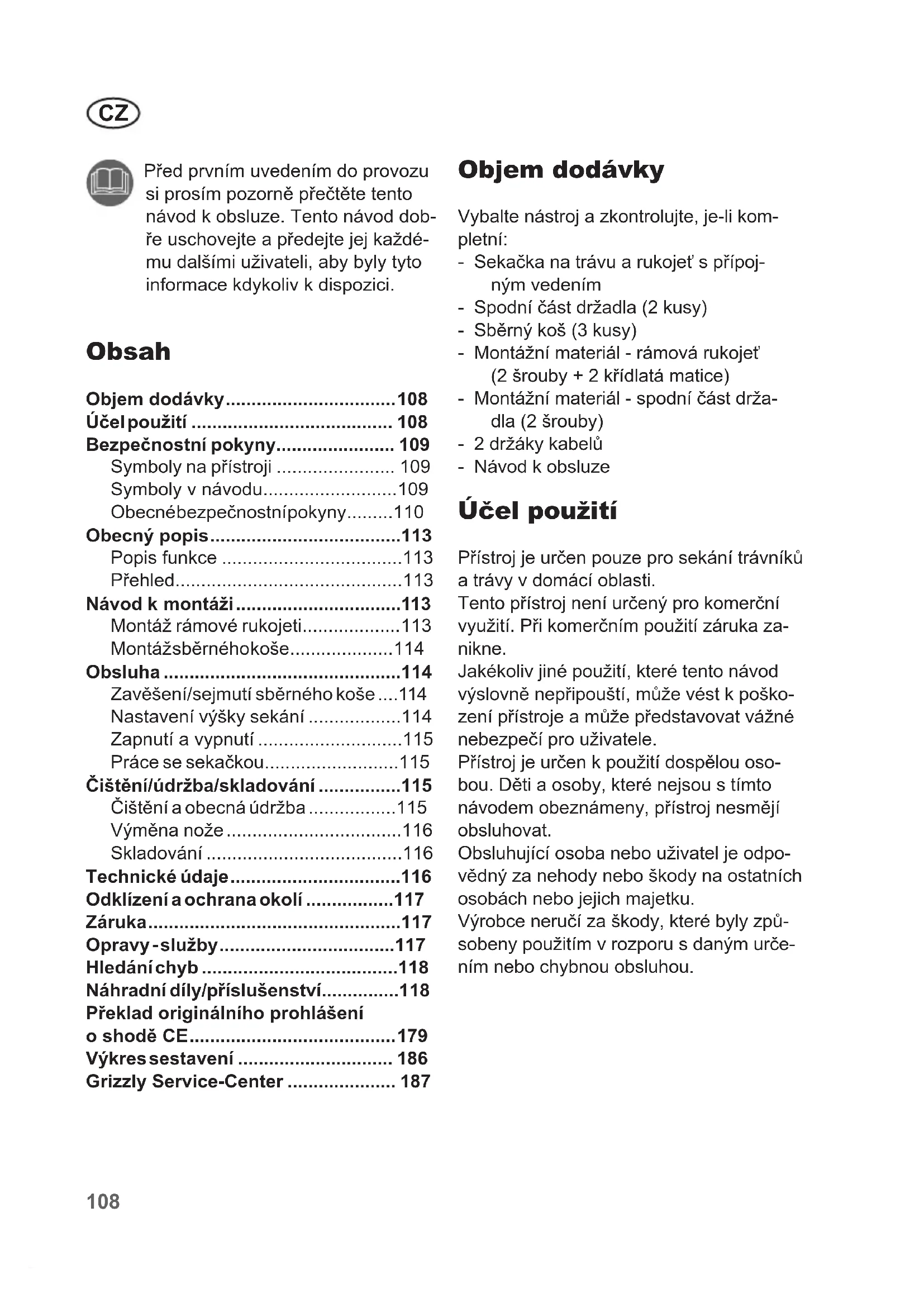

Obsah

Objem dodávky....108

Účel použití 108

Bezpečnostní pokyny.... 109

Symboly na přístroji ...... 109

Symboly v návodu....109

Obecnébezpečnostnípokyny......110

Obecný popis....113

Popis funkce ....113

Přehled....113

Návod k montáži....113

Montáž rámové rukojeti....113

Montážsběrnéhokoše......114

Obsluha....114

Zavěšení/sejmutí sběrného koše ....114

Nastavení výšky sekání .....114

Zapnutí a vypnutí ....115

Práce se sekačkou....115

Čištění/údržba/skladování .....115

Čištění a obecná údržba ......115

Výměna nože 116

Skladování 116

Technické údaje....116

Odklízení a ochrana okolí ......117

Záruka....117

Opravy - služby....117

Hledání chyb .....118

Náhradní díly/příslušenství......118

Překlad originálního prohlášení o shodě CE....179

Výkres sestavení 186

Vybalte nástroj a zkontrolujte, je-li kompletní:

• Sekačka na trávu a rukojeť s přípoj-ným vedením
• Spodní část držadla (2 kusy)
• Sběrný koš (3 kusy)
• Montážní materiál - rámová rukojeť (2 šrouby + 2 křídlatá matice)
• Montážní materiál - spodní část držadla (2 šrouby)
• 2 držáky kabelů
• Návod k obsluze

Účel použití

Přístroj je určen pouze pro sekání trávníků a trávy v domácí oblasti.

Tento přístroj není určený pro komerční využití. Při komerčním použití záruka zanikne.

Jakékoliv jiné použití, které tento návod výslovně nepřipouští, může vést k poškození přístroje a může představovat vážné nebezpečí pro uživatele.

Přístroj je určen k použití dospělou osobou. Děti a osoby, které nejsou s tímto návodem obeznámeny, přístroj nesmějí obsluhovat.

Obsluhující osoba nebo uživatel je odpovědný za nehody nebo škody na ostatních osobách nebo jejich majetku.

Výrobce neručí za škody, které byly způsobeny použitím v rozporu s daným určením nebo chybnou obsluhou.

Bezpečnostní pokyny

Tato část pojednává o základních bezpečnostních předpisech při práci s benzínovou sekačkou.

Symboly na přístroji

Varování! těte si návod k obsluze.

Přístroj nevystavujte vlhkosti. Nepracujte při dešti a nesekejte mokrou trávu.

Nebezpečí poranění odmrštěnými částmi. Zabraňte přístupu okolo stojících osob k přístroji.

Opatrně – ostré nože! Nohy a ruce musí být v dostatečné vzdálenosti od přístroje. Nebezpečí poranění! nastavováním nebo čištěním, po zamotání či poškození síťového kabelu vypněte motor a vytáhněte síťovou zástrčku.

Nebezpečí vyplývající z poškozeného síťového kabelu. Sítový kabel udržujte v dostatečné vzdálenosti od přístroje a řezacích nožů!

Pozor! Doběh nože sekačky.

Údaj o hladině hluku L _WA v dB

Třída ochrany II

Elektrické přístroje nepatří do domácího odpadu

Průměr střihu

Indikace naplnění:

Klapka otevřená: ný koš prázdný

Klapka zavřená: ný koš plný

Symboly v návodu

Výstražní znaky s údaji pro vyvarování se škodám na osobách a na věcích.

Příkazové znaky (namísto vykřičníku je vysvětlený příkaz) s údaji pro zabránění škodám.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Obecné bezpečnostní pokyny

Tento přístroj může při neodborném používání způsobit vážná poranění. Aby nedošlo k poranění osob a věcným škodám, bezpodmínečně si přečtěte a dodržujte následující bezpečnostní pokyny a seznamte se se všemi obslužnými díly.

Příprava:

• Tento přístroj smí používat použít osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo mající nedostatek zkušeností a znalostí, pokud je na ně dohlíženo nebo byly ohledně bezpečného používání přístroje poučeny a chápou nebezpečí z něj vyplývající. Děti si s přístrojem nesmí hrát.
• Nedovolte, aby přístroj používaly děti nebo osoby, které neznají návod k obsluze. Místní ustanovení mohou specifikovat minimální stáří obsluhující osoby.
• Přístroj nikdy nepoužívejte v blízkosti osob, zejména dětí a domácích zvířat.
• Obsluha nebo uživatel je odpovědný za nehody či poškození jiných lidí nebo jejich vlastnic-tví.

• Zkontrolujte terén, kde budete přístroj používat, odstraňte kameny, klacky, dráty nebo jiná cizí tělesa, která by mohl přístroj zachytit a odmrštit.

• Noste vhodný pracovní oděv, jako jsou pevná obuv s neklouzavou podrážkou a pevné, dlouhé kalhoty. Přístroj nepoužívejte, jste-li naboso nebo v otevřených sandálech. Při práci nenoste volný oděv nebo oděv s dlouhými šňůrkami nebo pásky.

• Před každým použitím provedte vizuální kontrolu přístroje. Přístroj nepoužívejte, pokud chybí, jsou poškozená nebo opotřebovaná ochranná zařízení (např. ochrana proti odraženým předmětům nebo sběrný koš), části řezacího zařízení nebo čepy. K zabránění nevyvážení mohou být poškozené nástroje a čepy vyměňovány jen v sadách.
• Ú přístrojů s několika řeznými nástroji bud’te opatrní, protože pohyb jednoho nože může způsobit rotaci ostatních nožů.
• Používejte jen ty náhradní díly a příslušenství, které byly dodány a doporučeny výrobcem. Používání cizích dílů vede k okamžité ztrátě nároku na záruku.
• Před použitím vždy zkontrolujte, zda připojovací a prodlužovací kabel nevykazují známky poškození nebo opotřebení. Bude-li kabel při používání poškozen, musíte jej okamžitě odpojit z el. sítě. Před odpojením se kabelu nedotýkejte. Přístroj nepoužívejte, je-li kabel poškozený nebo opotřebený.

Práce s přístrojem:

Nohy a ruce nesmíte mít v blízkosti nebo pod rotujícími díly. Hrozí nebezpečí poranění!

Dodržujte ochranu proti hlu- ku a místní předpisy.

Motor nastartujte podle pokynů a jen tehdy, máte-li nohy v dostatečné vzdálenosti od řezných nástrojů.

• Přístroj nepoužívejte v dešti, při špatném počasí, ve vlhkém prostředí nebo na mokré trávě. Pracujte jen při denním světle či dobrém osvětlení.
• S přístrojem nepracujte, pokud jste unaveni nebo se nemůžete soustředit, po požití alkoholu či léků. Během práce si vždy včas udělejte přestávku. Pracujte s rozumem.
• Vždy dbejte, abyste při práci stáli stabilně, zejména na svazích. Pracujte příčně ke svahu, nikdy ne přímo dolů nebo nahoru. Bud'te velmi opatrní při změně směru jízdy na svahu. Nepracujte na příliš strmých svazích.
• Přístroj používejte jen při pomalé rychlosti. Bud'te velmi opatrní při obracení, přitahování přístroje či při jízdě pozpátku.
• Přístroj opatrně zapněte podle pokynů v tomto návodu. Dbejte na dostatečnou vzdálenost nohou od rotujících nožů.
• Přístroj při startování nenaklá-nějte, ledaže je to zapotřebí při nájezdu do vysoké trávy. V

tomto případě přístroj nakloňte zatlačením úchytné rukojeti dolů tak, že přední kola přístroje lehce nadzvednete nahoru. Vždy zkontrolujte, zda se obě ruce nachází v pracovní poloze, dříve než přístroj zase položíte zpět na zem.

• Nikdy nepracujte bez sběrného koše nebo ochrany proti odraženým předmětům. Vždy se zdržujte v dostatečné vzdálenosti od vyhazovacího otvoru.
• Motor nespouštějte, pokud stojíte před vyhazovací šachtou.

Pozor, nebezpečí! Nůž dobíhá.

Hrozí nebezpečí poranění.

• Přístroj byste neměli zvedat nebo přepravovat, pokud běží motor. Přístroj vypněte, pokud musí být kvůlí přepravě nakloněn, křížíte-li jiné plochy než travnaté a jedete-li s ním směrem k nebo od ploch, které mají být posekány.
• Vyhazovací otvor trávy musí být stále čistý a volný. Posekanou trávu odstraňujte jen po zastavení stroje.
• Přístroj nenechávejte na pracovišti bez dozoru.
• Nepracujte s poškozeným, nekompletním přístrojem nebo s přístrojem přestavěným bez souhlasu výrobce. Přístroj nikdy nepoužívejte s poškozenými ochrannými zařízeními nebo kryty či s chybějícími bezpečnostními zařízeními, jako jsou usměrňovací zařízení a/nebo zařízení k zachytávání trávy.

CZ

• Přístroj nepřetěžujte. Pracujte jen v uvedeném výkonovém rozsahu a neměňte nastavení regulátoru na motoru. Pro těžké práce nepoužívejte stroje se slabým výkonem. Přístroj nepoužívejte k účelům, pro které není určen.
• Přístroj nepoužívejte v blízkosti hořlavých kapalin nebo plynů. V opačném případě může dojít k požáru nebo výbuchu.
• Přístroj nikdy nezvedejte nebo neodnášejte, pokud motor běží.

• Přístroj vypněte a vytáhněte sítovou zástrčku a přesvědčte se, zda se zastavily všechny pohyblivé díly:

• vždy, když opouštíte stroj,

• před čištěním vyhazovacího otvoru nebo odstraněním zablokování,
• je-li síťový kabel poškozený nebo zamotaný,
• pokud prístroj nepoužíváte,
• před kontrolou, čištěním a údržbou na stroji,
• narazí-li přístroj při práci na překážku nebo dojde k nezvyklým vibracím. V tomto případě zkontrolujte poškození přístroje a event. jej nechte opravit.

- Nikdy nedávejte ruce a nohy do blízkosti rotujících částí nebo pod ně. U rotačních sekaček nikdy nesmíte stát před otvorem k vyhazování trávy.

Údržba a skladování:

- Při údržbě nožů dávejte po- zor, zda lze s noži pohybovat dokonce i tehdy, je-li odpojen zdroj napětí.

• Přesvědčte se, zda jsou všechny matice, svorníky a šrouby pevně utaženy a zda lze s přístrojem bezpečně pracovat.
• U sekačky zkontrolujte možná poškození.
• Proved'te potřebné opravy poškozených dílů.
• Nikdy se nepokoušejte přístroj sami opravovat, ledaže jste k tomu kompetentní na základě vašeho vzdělání. Veškeré práce, které nejsou uvedeny v tomto návodu, mohou provádět jen námi autorizované zákaznické servisy.
• Přístroj uchovávejte na suchém místě a mimo dosah dětí.
• O váš přístroj se řádně starejte. K zajištění optimální a bezpečné práce musí být nástroje čisté a ostré. Řid'te se předpisy o údržbě.
• Měníte-li řezací zařízení, navlékněte si ochranné rukavice.
• Pravidelně kontrolujte sběrný koš na trávu, zda není opotřebován nebo zdeformován. Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené části. Při nastavování nožů obzvlášt' opatrní, abyste si nepřiskřípli prsty mezi rotující nože a pevné části sekačky.
• Zkontrolujte, zda jsou použity náhradní řezné nástroje schválené výrobcem.

Elektrická bezpečnost:

• Dbejte, aby sítové napětí od-povídalo údajům uvedeným na typovém štítku.
• Přístroj podle možnosti připojujte jen k zásuvkám s ochranným

vypínačem proti chybnému proudu (vypínač FI) se jmenovitým proudem ne větším než 30 mA.

• Zabraňte dotyku těla s uzemněnými díly (např. s kovovými ploty, kovovými sloupky).
• Používejte jen schválené sítové kabely H05RN-F, které jsou dlouhé maximálně 75 cm a jsou určeny pro použití v terénu. Průřez vodiče sítového kabelu musí činit minimálně 2,5 mm². Před použitím odviňte celý kabel z kabelového bubnu. Zkontrolujte poškození kabelu.

- K uchycení síťového kabelu použijte k tomu určené zavěšení.

- Při práci udržujte síťový kabel mimo dosah řezacího nástroje. Řezné nože mohou poškodit síťový kabel a přijít do styku s vodivými díly. Sít'ový kabel musí ze zásady vždy být za obsluhující osobou.

- Při vytahování zástrčky ze zá- suvky netahejte za kabel. Sít'ový kabel chraňte před teplem, olejem nebo ostrými hranami.

- Přístroj vypněte a vytáhněte síťovou zástrčku ze zásuvky, je-li síťový kabel poškozen. V přípa-dě poškození síťového kabelu musí být tento kabel vyměněn výrobcem, jeho zákaznickým servisem nebo jinou kvalifikovanou osobou, aby se předešlo nebezpečí úrazu.

- Poškozený síťový kabel nepřipojujte k síti. Poškozeného síťového kabelu se nedotýkejte, je-li připojen k síti. Poškozený síťový kabel může vést ke kontaktu s vodivými díly.

Obecný popis

Popis funkce

Elektrická sekačka má řezací nástroj otáčející se paralelně s řeznou rovinou. Je vybavena výkonným elektromotorem, robustním plastovým krytem, bezpečnostním spínačem, ochranou proti odraženým předmětům a sběrným košem. Navíc lze přístroj 3násobně výškově přestavit a má lehce jdoucí kola. Funkce obslužných částí je popsána následovně.

Přehled

1 Rámová rukojeť
2 Křídlaté matice (2 kusy)
3 Spodní část držadlo
4 Sběrný koš

4a Indikace naplnění (není vidět)

5 Kola
6 Kryt prístroje
7 Ochrana proti odraženým před- mětům
8 Kabelový držák
9 Přístrojová zásuvka
10 Odlehčení kabelu od tahu
11 Odblokovací tlačítko
12 Startovací páčka

Návod k montáži

Před jakoukoli prací na přístroji vytáhněte síťovou zástrčku ze zásuvky. Poškození přístroje a eventuálně z toho vyplývajícím poraněním zabráníte následovně:

Montáž rámové rukojeti

1. Nasad'te spodní držadla (3) do držáku těla žacího stroje na trávu (6).

CZ

1. Upevněte spodní držadlo (3) po- mocí dodávaných šroubů (13).

1. Upevněte rukojeť (1) pomocí přiložených šroubů (14) a křídlatých matic (2) na spodní části držadla (3). Jsou možné dvě polohy.

2. Kabelové držáky (8) sponami uchyt'te ke držadlu (3) a zafixujte jimi přístrojový kabel.

Po uvolnění obou křídlových matic můžete držadlo zařízení sklapnout pro lepší skladování. Dbejte na to, aby nedošlo k přiskřípnutí napájecího kabelu.

Montáž sběrného koše

1. Oba díly zachytávacího koše na trávu (16) zaklapněte k sobě.

2. Zastrčte držadlo (15) do někte- rého z dílů zachytávacího koše na trávu (16).

Přístroj neprovozujte bez připevněného sběrného koše nebo bez ochrany proti odraženým předmětům. Nebezpečí poranění!

Obsluha

Pozor: Přístroj neprovozujte bez připevněného sběrného koše nebo bez ochrany proti odraženým předmětům. Nebezpečí poranění!

Zavěšení/sejmutí sběrného koše

1. Nadzvedněte ochranu proti odraženým předmětům (7) a sběrný koš (4) zavěste do připrave-

ného závěsu na zadní straně přístroje. Napolohujte ochranu proti odraženým předmětům (7) na sběrném koši (4), udrží jej ve správné poloze.

1. K sejmutí sběrného koše (4) nadzvedněte ochranu proti odraženým předmětům (7) a vy- věste sběrný koš. Ochranu proti odraženým předmětům sklopte zpět na kryt přístroje.

Indikace naplnění:

Na boku sběrného koše (4) je umístěna indikace naplnění (4a).

Klapka otevřená: ný koš prázdný.

Klapka zavřená: ný koš plný.

Nastavení výšky sekání

Přístroj vypněte, vytáhněte síťovou zástrčku a počkejte, až se nůž za- staví. Hrozí nebezpečí poranění.

Přístroj má 3 poloh k nastavení výšky řezu:

60 mm - velké výška sekání
40 mm - střední výška sekání
20 mm - malé výška sekání

1. Odšroubujte kola (5).

Našroubujte kola (5) opět do po- žadované polohy. Všechna kola musí být nastavena ve stejné výšce.

Správná výška sekání u okrasného trávníku činí přibližně 30 - 45 mm, v případě užitkového trávníku přibližně 40 - 65 mm.

Pro první sekání v sezóně by měla být zvolena vysoká výška sekání.

Dbejte na odpovídající akustickou ochranu a místní předpisy.

Zapnutí a vypnutí

1. Zástrčku síťového kabelu (A 9) zasuňte do přístrojové zásuvky (A 1).

2. Z konce síťového kabelu udě-lejte smyčku a zavěste jej do odlehčení kabelu od tahu (10).

3. Přístroj připojte k síťovému na- pětí.

4. Před zapnutím dbejte, aby se přístroj nedotýkal žádných předmětů.

5. K zapnutí stiskněte odblokovací tlačítko (11) na držadle a současně držte stisknutou startovací páčku (12). Uvolněte odblokovací tlačítko (11).

6. K vypnutí uvolněte startovací páčku (12).

Po vypnutí přístroje se nůž ještě několik vteřin otáčí. Nedotýkejte se pohybujícího se nože. Hrozí nebezpečí poranění.

Práce se sekačkou

Pravidelné sekání aktivuje traviny k zesílené tvorbě listů a zároveň odumírá plevel. Proto je trávník po každém sekání hustější a vzniká stejnoměrně zatížitelný trávník.

K prvnímu sekání by mělo dojít zhruba v dubnu při výšce porostu 7 - 8 cm. V hlavním vegetačním období se trávník seká minimálně jednou za týden.

- Se sekáním začněte v blízkosti zásuv-

ky a pokračujte směrem od zásuvky.

• Sítový kabel vždy táhněte za sebou a po obrácení jej položte na již poseka-nou stranu.
• Ved'te přístroj rychlostí chůze pokud možno v rovných dráhách. Pro sekání bez mezer by se dráhy měly vždy o několik centimetrů překrývat.
• Hloubku řezu nastavte tak, aby nebyl přístroj přetěžován.
• Na svazích pracujte vždy šikmo ke svahu. Neposunujte se směrem doza- du.
• Po každém použití přístroj vyčistěte, jak je popsáno v kapitole „Čištění a údržba“.

Po vypnutí přístroje se nůž ještě několik vteřin otáčí. Nedotýkejte se pohybujícího se nože. Hrozí nebezpečí poranění.

ištění/údržba/skladování

Zajistěte provádění oprav a údržby, které nejsou popsány v tomto návodě, specializovanou opravnou. Používejte pouze originální náhradní díly.

Při manipulaci s nožem noste ru- kavice.

Před jakoukoli údržbou a čištěním přístroj vypněte, vytáhněte síťovou zástrčku a počkejte, až se nůž za-staví.

Čištění a obecná údržba

Neostřikujte tento nástroj vodou a nečistěte ho pod tekoucí vodou. Existuje nebezpečí elektrického úderu.

CZ

• Udržujte přístroj stále v čistotě. K čištění použijte kartáček nebo hadřík, ale žádné agresivní čisticí prostředky nebo rozpouštědla.
• Po sekání odstraňte kusem dřívka nebo plastu přichycené zbytky rostlin. Vyčistěte zejména větrací otvory, vy-hazovací otvor a nožovou oblast. Nepoužívejte tvrdé ani špičaté předměty, mohly by přístroj poškodit.
• Občas naolejujte kola.
• Před každým použitím zkontrolujte, zda sekačka nevykazuje viditelné nedostatky, jako uvolněné, opotřebované nebo poškozené díly. Zkontrolujte dotažení všech matic, čepů a šroubů.
• Zkontrolujte, zda kryty a ochranná zařízení nejsou poškozena a jsou správně usazena. V případě potřeby je vyměňte.

Výměna nože

Je-li nůž tupý, tak by jej měl nabrousit odborný servis. Je-li nůž poškozený nebo se zdá nevyvážený, tak musí být vyměněn (viz kapitolu Náhradní díly).

1. Otočte prístroj.

2. Použijte pevné rukavice a při- držte nůž (18). Šroubem nože (17) otáčejte proti směru hodinových ručiček za pomocí klíče směrem od vřetena motoru.

3. Při montáži nového nože (18) postupujte zase v opačném pořadí. Dbejte, aby byl nůž ve správné poloze a šroub pevně utažený.

Skladování

- Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo dosah dětí.

• Dříve než přístroj odstavíte v uzavřených prostorách, nechejte motor ochladit.
• Přístroj nebalte do plastových sáčků, protože by mohl zvlhnout a dostala by se do něj plíseň.

Neručíme za škody vyvolané našimi přístroje, pokud byly tyto způsobeny neodbornou opravou nebo použitím cizích dílů, popř. použitím k neurčenému účelu.

Technické údaje

Přístroj......ERM 1231-2 G

Jmenovité vstupní napětí...... 220-240 V\~, 50/60 Hz

Příkon....1200 W

Třída ochrany ......II ☐

Druh ochrany....IP24

Otáčky naprázdno 3350 min ^-1

Průměr střihu....310 mm

Výška řezu....20 / 40 / 60 mm

Hmotnost 7,7 kg

Objem sběrného koše .....27 l

Hladina akustického tlaku (L_pA) ....84 dB(A), K_pA=3 dB

Úroveň akustického výkonu (L _WA ) zaručená ...... 96 dB(A)

měřená....93 dB(A), K_WA=3 dB Vibrace ( a_h )....1,3 m/s ^2

Akustické hodnoty a hodnoty vibrate byly určeny dle norem a předpisů, jmenovaných v prohlášení o konformitě. Technické a optické změny mohou být v rámci dalšího vývoje provedeny bez oznámení. Všechny míry, pokyny a údaje tohoto návodu k obsluze nejsou proto zaručeny. Právní nároky, které budou kladeny na základě tohoto návodu k obsluze, nelze proto uplatnit.

Uvedená emisní hodnota vibrací byla změřena podle normovaného zkušebního

postupu a může být použita k porovnání elektrického přístroje s jinými přístroji.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu odhadu vystavení emisím.

Výstraha: Emisní hodnota vibrací se může během skutečného používání elektrického přístroje odlišovat od uvedené hodnoty, v závislosti na způsobu, kterým je elektrický přístroj používán.

Je zde nutné, aby byla stanovena bezpečnostní opatření k ochraně uživatele, která by se opírala o odhad vystavení emisím během sku-tečných provozních podmínek (přitom musí být zohledněny všechny části provozního cyklu, např. doby, kdy je elektrický přístroj vypnut, a takové, ve kterých je přístroj sice zapnut, ale běží bez zatížení).

Odklízení a ochrana okolí

Přístroj, příslušenství a obal odevzdejte v souladu s požadavkami na ochranu životního prostředí do recyklační sběrny.

Elektrické přístroje nepatří do domácího odpadu

• Odevzdejte jej ve sběrně šrotu. Použité díly z plastu a kovu se tam dle druhu materiálu roztřídí a mohou se pak zavést do recyklace. Dotažte se k tomuto tématu ve Vašem servisním středisku.
• Posekaný materiál uložte na kompost, neodhazujte jej do popelnice.
• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Záruka

Na tento přístroj poskytujeme záruku 24 měsíců. Při komerčním použití záruka zanikne.

Škody, které byly způsobeny přirozeným opotřebením, přetížením anebo neodbornou obsluhou, jsou ze záruky vyloučeny. Určité konstrukční části podléhají jejich běžnému opotřebení a jsou proto ze záruky vyloučeny. Patří k nim především: Náhradní nůž.

Předpokladem pro poskytnutí záručního plnění je kromě toho, že byly dodrženy pokyny pro čištění a údržbu.

Škody, které vznikly v důsledku závad materiálu anebo chyb výrobce, budou bezplatně odstraněny náhradní dodávkou anebo opravou.

Předpokladem je vrácení nerozmontovaného přístroje prodejci spolu s kupním a záručním dokladem.

Opravy - služby

Předpokladem je, že se nástroj vrátí našemu Grizzly service-centru v rozloženém stavu s dokladem o koupi a s dokladem o záruce.Můžeme se zabývat pouze přístrojmi, které byly zaslány dostatečně zabalené a vyplacené.

Pozor: V případě reklamace anebo servisu zašlete prosím Váš přístroj na naši servisní adresu vyčištěný a s upozorněním na poruchu.

Nevyplacené – jako neskladné zboží, expres nebo zvláštní dopravou – zaslané přístroje nebudou přijaty.

Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Hledání chyb

Problém Možná příčina Odstranění závady
Přístroj nelze zapnout	Bez síťového napětí	Zkontrolujte zásuvku, kabel, vedení, zástrčku, event. opravu provede kompetentní elektrikář
	Defektní startovací páčka (A 12) nebo odblokovací tlačítko (A 10)	Oprava zákaznickým servisem
	Opotřebované uhlíkové kartáče
	Defektní motor
	Tráva příliš dlouhá	Nastavte větší výšku řezu. Stlačením rámové rukojeti lehce nadzvedněte přední kolečka F.
Motor vypadává Zablokování cizím tělesem Odstraňte cizí těleso.
AVýsledek práce není uspokojivý nebo motor těžce pracuje.	Příliš nízká výška řezu	Nastavte menší výšku řezu F.
	Nůž tupý	Nože lze brousit nebo vyměnit H.
	Oblast nože ucpaná čistící stroje
	Nůž špatně namontován	Nůž správně namontujte H.
Nůž se netočí	Nůž zablokován trávou Odstraňte trávu.
	Šroub nože volný	Utáhněte šroub nože H.
Abnormální hluk, chrastit nebo vibrační	Šroub nože volný	Utáhněte šroub nože H.
	Defektní nůž	Vyměňte nůž H.

Náhradní díly/příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzly-service.eu

Pokud nemáte internet, tak prosím zavolejte na servisní středisko (viz „Grizzly Service-Center“). Ujistěte se, že budete mít po ruce níže uvedená čísla objednávky.

Nůž 13700207

Sběrný koš....91095797

Съдържание

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8 června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

Translation of the original EC declaration of conformity	Vertaling van de origineleNLCE-conformiteits-verklarin
We hereby confirm that the Electric LawnmowerDesign Series ERM 1231-2 GSerial number201801000001 - 201801001384conforms with the following applicable relevant version of the EU guidelines:	Hiermede bevestigen wij dat deElektrische grasmaaierbouwserie ERM 1231-2 GSerienummer201801000001 - 201801001384is overeenkomstig met de hierna volgende,van toepassing zijnde EU-richtlijnen:
2006/42/EC • 2014/30/EU • 2000/14/EC • 2005/88/EC • 2011/65/EU*
In order to guarantee consistency, the following harmonised standards as well as national standards and stipulations have been applied:	Om de overeenstemming te waarborgen,werden de hierna volgende, in overeenstemming gebrachte normen en nationalenormen en bepalingen toegepast:
EN 55014-1:2006/A2:2011 • EN 55014-2:2015EN 60335-1:2012/A11:2014 • EN 60335-2-77:2010 • EN 62233:2008EN 61000-3-2:2014 • EN 61000-3-3:2013
We additionally confirm the following in accordance with the 2000/14/EC emissions guideline:Sound power levelguaranteed: 96 dB(A)measured: 93 dB(A)Compliance evaluation process carried out in accordance with Appendix VI / 2000/14/ECRegistered Office: TÜV Süd, NB 0036	Bovendien wordt in overeenstemming met degeluidsemissierichtlijn 2000/14/EC bevestigd:Akoestisch niveaugegarandeerd: 96 dB(A)gemeten: 93 dB(A)Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex VI /2000/14/EGAangemeld bij: TÜV Süd, NB 0036
This declaration of conformity is issued under the sole responsibility of the manufacturer:	De exclusieve verantwoordelijkheid voorde uitgifte van deze conformiteitsverklaringwordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KGStockstädter Straße 20 D-63762 Großostheim, Germany20.01.2018	Christian FrankDocumentation Representative,Documentatiegelastigde

e-mail: [e-mail]
