SWP8002 - Sūknis SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta veids	Notekūdeņu iegremdējamais sūknis
Zīmols	Scheppach
Modelis	SWP8002
Izmēri (G x P x A)	154 x 154 x 327 mm
Svars	4,7 kg
Barošana	220-240 V ~ 50 Hz
Patērētā jauda	750 W
Maks. caurplūde	14 000 l/h
Maks. sūknēšanas augstums	9,5 m
Maks. iegremdēšanas dziļums	7 m
Maks. ūdens temperatūra	35 °C
Aizsardzības klase	IPX8
Maks. daļiņu izmērs	35 mm
Caurules savienojums	G1 1/4" (41,9 mm) / G1" (33,2 mm) / 25 mm
Slēdzis	Regulējams pludiņa slēdzis
Lietojuma jomas	Mājas un dārza drenāža, konteineru sūknēšana, dīķi, baseini, drenāžas akas, appludinātas telpas
Atļautie šķidrumi	Tīrs ūdens un netīrs ūdens ar daļiņām līdz 5% (< 35 mm)
Aizliegtie šķidrumi	Ūdens >35°C, sālsūdens, viegli uzliesmojoši/agresīvi/eksplozīvi šķidrumi, dzeramais ūdens, pārtikas produkti, fekālijas
Materiāls	Plastmasa un metāls
Kabeļa garums	10 m (H07RN-F)
Apkope	Tīrīšana ar tīru ūdeni pēc lietošanas; pārbaudīt pludiņu ik pēc 3 mēnešiem; lāpstiņriteņa tīrīšana, noņemot pamatplāksni
Remontējamība	Nolietojamās daļas: blīves; elektriskos remontus veic elektriķis; izmantojiet oriģinālās detaļas
Garantija	Likumā noteiktā; skatīt veikala nosacījumus

Bieži uzdotie jautājumi - SWP8002 SCHEPPACH

Kādus šķidrumus es varu sūknēt ar Scheppach SWP8002 sūkni?

Jūs varat sūknēt tīru ūdeni un netīru ūdeni, kas satur līdz 5% suspendētu daļiņu, maksimālais izmērs 35 mm. Šķidruma temperatūra nedrīkst pārsniegt 35°C. Ir aizliegts sūknēt sālsūdeni, viegli uzliesmojošus, agresīvus vai sprādzienbīstamus šķidrumus, kā arī fekālās notekas.

Kāds ir maksimālais iegremdēšanas dziļums?

Maksimālais iegremdēšanas dziļums ir 7 metri. Sūkni nedrīkst izmantot ārpus šīs robežas.

Kā pareizi uzstādīt sūkni?

Novietojiet sūkni vismaz 45x45x45 cm lielā drenāžas akā, lai pludiņš varētu brīvi kustēties. Jūs varat to piekārt aiz roktura vai novietot uz grunts. Izmantojiet pievienoto kabeli piekarināšanai. Pievienojiet to kontaktligzdai ar diferenciālo slēdzi (30 mA).

Kā noregulēt pludiņa slēdzi?

Pludiņa slēdzi var noregulēt, mainot tā pozīciju spraugās. Pārbaudiet darbību, ievietojot sūkni ūdens traukā un manuāli paceļot/nolaižot pludiņu. Pārliecinieties, ka pludiņš nepieskaras zemei pirms sūkņa izslēgšanas, lai izvairītos no darba tukšgaitā.

Ko darīt, ja sūknis neiedarbina?

Vispirms pārbaudiet tīkla spriegumu. Ja spriegums ir pareizs, pārbaudiet, vai pludiņa slēdzis nav bloķēts. Ja nepieciešams, izjauciet un notīriet sūkni. Plašākai informācijai skatiet norādījumu rokasgrāmatas traucējummeklēšanas tabulu.

Kā notīrīt lāpstiņriteni?

Atvienojiet sūkni. Atskrūvējiet sūkņa savienojuma stiprinājumu. Noņemiet skrūves zem korpusa un pamatplāksnes. Noņemiet kāju. Notīriet lāpstiņriteni ar tīru ūdeni, pēc tam atkal salieciet apgrieztā secībā.

Vai es varu izmantot sūkni nepārtraukti?

Nē, sūknis nav paredzēts nepārtrauktai darbībai. Tas ir paredzēts intermitējošai lietošanai (neregulāra drenāža). Nepārtraukta lietošana var sabojāt motoru.

Kāda ir nepieciešamā elektriskā aizsardzība?

Sūknis jāpievieno kontaktligzdai ar diferenciālo slēdzi (FI) līdz 30 mA. Barošanas kabelim jābūt tipa H07RN-F ar atbilstošu minimālo šķērsgriezumu. Nekad neizmantojiet bojātu kabeli.

Kā uzglabāt sūkni ziemā?

Sargājiet sūkni no sala. Notīriet to ar tīru ūdeni un uzglabājiet sausā, tumšā un bezsala vietā, temperatūrā no +5°C līdz +30°C. Saglabājiet rokasgrāmatu tuvumā.

Kur es varu atrast rezerves daļas?

Nolietojamās daļas (blīves) un citas rezerves daļas ir pieejamas pie jūsu specializētā izplatītāja. Pasūtot norādiet izstrādājuma numuru un modeli (SWP8002). Izmantojiet tikai oriģinālās detaļas.

LIETOŠANAS INSTRUKCIJA SWP8002 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!
	Lielākais iespējamais iegremdēšanas dzilums.
[6820]	Température maximale de l'eau
	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu dro- šību, mēs esam aprīkojuši ar šādu zīmi

Satura rādītājs: Lappuse:

1. levads 44
2. lerīces apraksts....44
3. Piegādes komplekts....45
4. Paredzētajam mērķim atbilstoša lietošana 45
5. Vispārējie drošības norādījumi 46
6. Tehniskie dati 47
7. Izpakošana 48
8. Uzstādīšana / Darbības pirms lietošanas sākšanas.... 48
9. Lietošanas sākšana 49
10. Tīrīšana, Glabāšana un Apkope 50
11. Transportēšana 51
12. Likvidācija un atkārtota izmantošana....51
13. Traucējumu novēršana....52

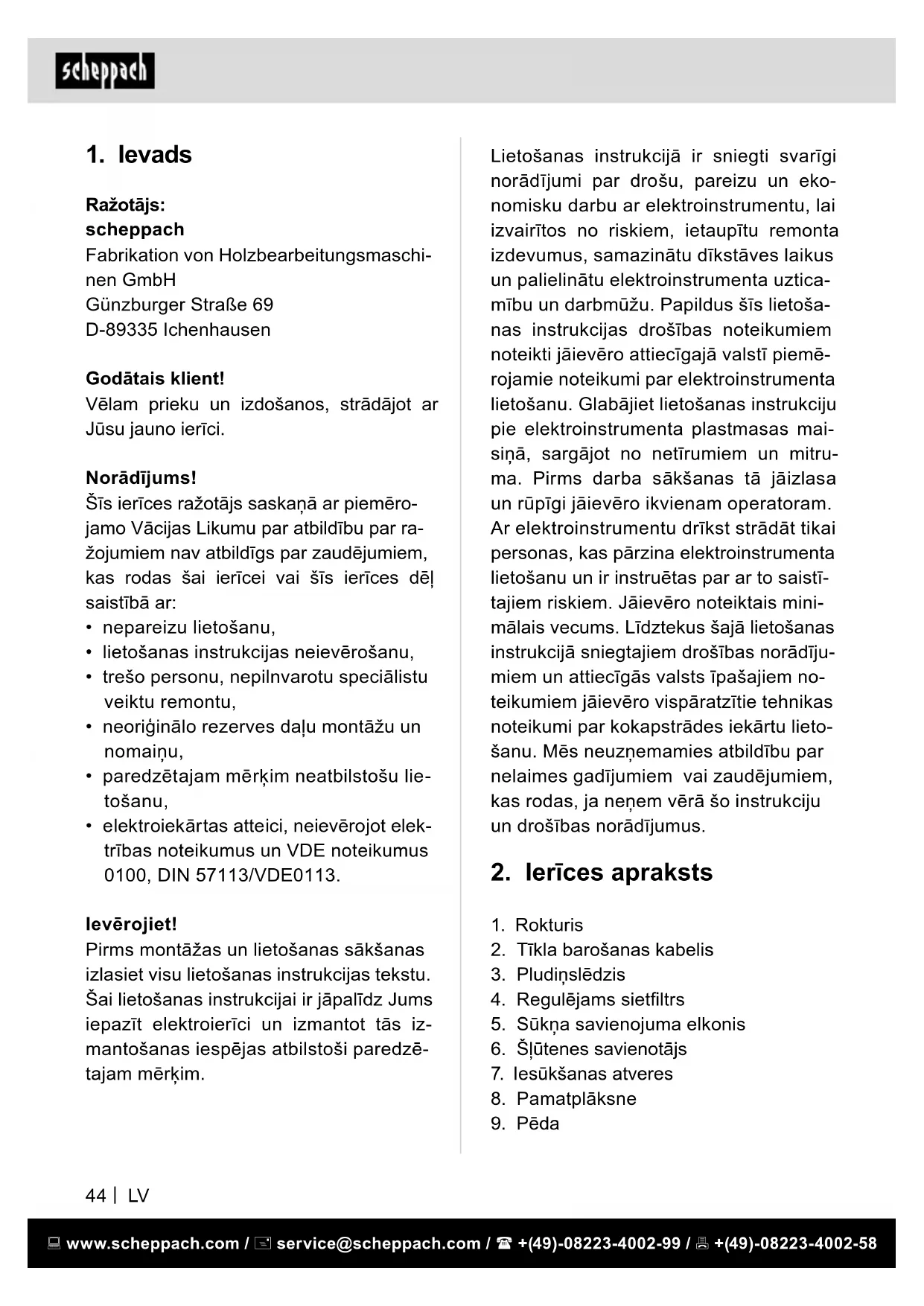

1. levads

Ražotājs:

scheppach

Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci.

Norādījums!

Šīs ierīces ražotājs saskaņā ar piemēro-jamo Vācijas Likumu par atbildību par ra-žojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriğinālo rezerves daļu montāžu un nomaiņu,
• paredzētajam mērķim neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu. Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzē-tajam mērķim.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī piemē-rojamie noteikumi par elektroinstrumenta lietošanu. Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisinā, sargājot no netīrumiem un mitru-ma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistī-tajiem riskiem. Jāievēro noteiktais mini-mālais vecums. Līdztekus šajā lietošanas instrukcijā sniegtajiem drošības norādīju-miem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lieto-šanu. Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts

1. Rokturis
2. Tīkla barošanas kabelis
3. Pludinslēdzis
4. Regulējams sietfiltrs
5. Sūkņa savienojuma elkonis
6. Šlūtenes savienotājs
7. lesūkšanas atveres
8. Pamatplāksne
9. Pēda

3. Piegādes komplekts

• Lietošanas instrukcija
• legremdējamais notekūdeņu sūknis
• Sūkņa savienojuma elkonis
- Šlūtenes savienotājs

4. Paredzētajam mērķim at-bilstoša lietošana

lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem uzskatāma par neatbilstošu. Par jebku- riem bojājumiem vai savainojumiem, kas tādēļ radušies, ir atbildīgs lietotājs/opera- tors, nevis ražotājs. Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu. Personām, kas lieto ierīci un veic tās apkopi, ierīce jāpār- zina, un tām jābūt informētām par iespēja- miem riskiem. Turklāt precīzi jāievēro spē- kā esošie nelaimes gadījumu novēršanas noteikumi. Jāievēro arī vispārīgie noteiku- mi arod medicīnas un drošības tehnikas jomā. Patvaļīga izmaiņu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmaiņu dēļ radušos kaitējumu.

lekārta ir konstruēta izmantošanai vienīgi privātajā sfērā ūdens atsūknēšanai dzīvo-jamajās telpās un dārzā.

Pieļaujamais sūknējamais šķidrums: tīrs vai netīrs ūdens

• Suspendēto vielu daudzums netīrajā ūdenī nedrīkst pārsniegt 5 % robežu.
• Cietvielu daudzums netīrajā ūdenī nedrīkst pārsniegt tehnisko parametru sadalā norādīto maksimālo graudu lielumu.

- Jebkura cita izmantošana tiek uzskatī-ta par noteikumiem neatbilstošu un nav pieļaujama.

Tipiskās pielietojuma sfēras

- Tvertņu, ūdens tilpņu, peldbaseinu, drenāžas bedru vai applūdušu telpu izsūknēšana.

Izmantošana neatbilstoši noteiku- miem lekārta nav paredzēta

• Škidrumu sūknēšanai, kuru temperatūra ir > 35 °C
• Dzeramā ūdens apgādei vai pārtikas produktu sūknēšanai
  • Sālsūdens sūknēšanai
• Eksplozīvu, degošu, stipras iedarbības vai cilvēka veselībai bīstamu vielu, kā arī fekāliju sūknēšanai Lietošanai komerciālajā vai industriālajā sektorā darbīabi nep ārtrauktās cirkulācijas režīmā (dīkī)

lerīci drīkst lietot tikai ar ražotāja oriğinā-lajiem piederumiem un instrumentiem. Jāievēro ražotāja drošības, darba un ap-kopes noteikumi, kā arī tehniskajos rak-sturlielumos minētie izmēri.

Nemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpni cības uzņēmu-mos, kā arī līdzīgos darbos.

5. Vispārējie drošības norādījumi

Vispārīgas piezīmes par drošību

• Šo ierīci var izmantot bērni vecumā no 8 gadiem un personas ar ierobežotām fiziskām, maņu vai garīgām spējām vai pieredzes un zināšanu trūku-mu, ja viņiem ir nodrošināta droša ierīces uzraudzība vai instrukcijas un viņi saprot bīstamību. iesaistīti. Bērni nedrīkst spēlēt ar ierīci. Tīrīšanu un lieto-tāja uzturēšanu bērni nedrīkst veikt bez uzraudzības.
• Cilvēkiem, kuri nepārzina lietošanas instrukcijas, nav atļauts izmantot aprīkojumu. Aprīkojuma lietošana nav atļauta cilvēkiem, kas jaunāki par 16 gadiem.
• Ja ūdenī ir cilvēki, nelietojiet aprīkojumu.
• Veiciet atbilstošus pasākumus, lai bēr- nus turētu prom no aprīkojuma, kamēr tas darbojas.
• Pareizi iznīciniet iepakojuma materiālu.
• Nelietojiet aprīkojumu viegli uzliesmojošu šķidrumu vai gāzu tuvumā. Neievērošana radīs ugunsgrēka vai eksplozijas risku.
• Agresīvu, abrazīvu (slīpēšanas efektu), kodīgu, šķidrumu, sālsūdens, tīrīšanas lī-dzekļu un pārtikas produktu pārvadāša-na nav atļauta. Pārvadājamā šķidruma temperatūra nedrīkst pārsniegt 35 ° C.
• Glabājiet aprīkojumu sausā vietā un bērniem nepieejamā vietā.

• Nestrādājiet ar bojātu vai nepilnīgu aprīkojumu vai aprīkojumu, kas pār-veidots bez ražotāja apstiprinājuma. Pirms pirmās ekspluatācijas veikšanas speciālistam jāpārbauda, vai ir veikti nepieciešamie elektriskās aizsardzības pasākumi.

• Darbības laikā uzraugiet aprīkojumu (īpaši dzīvojamās telpās, lai savlaicīgi noteiktu sūkņu automātisku izslēgšanos vai sausu darbību. Regulāri pārbaudiet pludiņa slēdža darbību (skatiet nodalų “Sākotnējā darbība”). levērošana neļaus visiem garantijas un atbildības prasības.

• Lūdzu, ṣemiet vērā, ka sūknis nav piemē-rots nepārtrauktai darbībai (piemēram, dārzu dīku ūdenstecēm). Regulāri pārbaudiet, vai aprīkojums darbojas pareizi.
• Nemiet vērā, ka ierīcē izmantotās smērvielas, izplūstot, var izraisīt bojājumus vai piesārņojumu. Nelietojiet sūkni dārza dīkos ar zivju krājumiem vai vērtīgiem augiem.
• Smērvielu noplūdes dēl šķidrums var būt piesārņots
• Nenēsājiet un nofiksējiet aprīkojumu aiz kabela vai spiediena līnijas.
• Aizsargājiet aprīkojumu no sala un no sausas iedarbības.
• Izmantojiet tikai originālos piederumus un neveiciet iekārtas pārveidošanu.
• Lūdzu, izlasiet piezīmes lietošanas instrukcijā par tēmu “Apkope un tīrīšana”. Jebkurus pasākumus virs un ārpus tiem, it īpaši aprīkojuma atvēršanu, veic elektriķis. Remonta gadījumā vienmēr sazinieties ar mūsu servisa centru.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Elektriskā drošība:

• Pēc uzstādīšanas elektrotīkla kontakt-dakšai jābūt brīvi pieejamai, kad iekār-ta darbojas.
• Pirms jaunā sūkņa lietošanas pārbau-diet speciālistu:
• Zemējums, aizsargājošs vairākkārtējs zemējums; atlikušās strāvas kēdes pārrāvumam jāatbilst energoapgādes uznēmuma drošības noteikumiem un jādarbojas bez vainas,
• Elektrisko kontaktdakšu savienojumu aizsardzība no mitra.
• Ja pastāv plūdu risks, piestipriniet kontaktdakšas savienojumus vietā, kas ir droša pret plūdiem.
• Pārliecinieties, ka tīkla spriegums at-bilst tehnisko datu plāksnītes specifikā-cijām.
• Elektroinstalācijai jābūt saskaṇā ar valsts elektroinstalācijas noteikumiem.
• Pievienojiet iekārtu tikai kontaktligzdai ar atlikušās strāvas aizsardzības ierīci (atlikušās strāvas automātisko slēdzi) ar nominālo strāvu ne vairāk kā 30 mA; minimālais drošinātājs 6 ampēri.
• Pirms katras lietošanas pārbaudiet, vai aprīkojums, vads un kontaktdakša nav bojāti. Bojāti kabeli nav jālabo, bet drīzāk jāaizstāj ar jauniem. Jebkuru aprīkojuma bojājumu novērš speciālists.
• Ja šīs iekārtas strāvas kabelis ir bojāts, tas jānomaina ražotājam, tās pašas klientu apkalpošanas agentam vai līdzīgi kvalificētai personai, lai novērstu apdraudējumus.
• Nevelciet kontaktdakšu no kontaktligz-das aiz kabeļa. Aizsargājiet kabeli no karstuma, ellas un asām malām.

• Nenēsājiet un nofiksējiet aprīkojumu aiz kabeļa.

• Izmantojiet tikai pagarinātājus, kas ir pasargāti no izsmidzināta ūdens un pa-redzēti lietošanai ārpus telpām. Pirms lietošanas vienmēr pilnībā atritiniet ka-belu cilindru. Pārbaudiet, vai kabelis nav bojāts.

• Pirms jebkāda darba ar aprīkojumu, darba pārtraukumu laikā un nelietošanas gadījumā noņemiet kontaktdakšu no kontaktligzdas.
• Tīkla savienojuma līniju šķērsgriezums nedrīkst būt mazāks par gumijas šļūteņu līnijām ar apzīmējumu H07RN-F. Līnijai jābūt 10 m garai. Pagarināšanas kabela šķērsgriezumam jābūt vismaz 1,5 mm2.

Sūkņa iekšpusē tiek izmantotas smērvielas, kas nepareizas ierīces darbības vai bojājuma gadījumā var piesārņot izvadītos šķidrumus.

6. Tehniskie dati

Izmērs, L x W x H	154 x 154 x327 mm
Tīkla savienojums	220 - 240V~50 Hz
levades jauda 750 W
Piegādes ātrums maks. 14000 l/h
Piegādes galva maks. 9,5 m
legremdēšanas dziljums maks.	7 m
Šlūtenes savienojums	G1 1⁄4" = 41,9mm35 mmG1" = 33,2mm25 mm
Üdens temperatūramaks.	35°C
Aizsardzības klase IPX8
Dalīņu izmērs maks.	35 mm
Svars	4,7 kg

Tehniskā specifikācija var tikt mainīta!

7. Izpakošana

Atveriet iepakojumu un uzmanîgi iznemiet ieriçi.

Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinā-jumus (ja tādi ir).

Pārbaudiet, vai piegādes komplekts ir pilnīgs.

Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas. Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām Pirms izmantošanas iepazīstieties ar ierīci ar lietošanas instrukcijas palīdzību. Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uznēmumā. Pasūtījumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠ UZMANĪBU!

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastmasas maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

8. Uzstādīšana / Darbības pirms lietošanas sākšanas

Līnijas pievienošana (3. attēls)

• Sūknis ir uzstādīts vai nu ar fiksētu caurulvadu, vai arī ar elastīgu šlūtenes līniju.
• Pieskrūvējiet sūkṇa savienojuma leŋki (5) pie sūkṇa savienojuma (7).
• Uzskrūvējiet šlūtenes (6) savienojuma zaru uz sūkņa savienojuma lenķi (5).
• Uzlieciet šlūteni virs šlūtenes savienojošā atzara (6) un piestipriniet to ar šlūtenes skavu. Alternatīvi izmantojiet skrūves savienojumu sūkņa savienojuma leņķī (5) vai šlūtenes savienojuma zarā (6).
• Pārbaudiet, vai sūknis stingri stāv uz vārpstas dibena vai ir droši piekārts.
• Pārbaudiet, vai spiediena vads ir pie-stiprināts pareizi un vai neizmantotā sūkņa izeja ir pilnībā aizvērta.
• Izvairieties no tā, ka sūknis darbojas sausi.
• Pärbaudiet, vai elektriskais savienojums ir 220V\~ - 240V\~ 50Hz
• Pārbaudiet elektrības kontaktligzdas pareizo stāvokli un pārliecinieties, ka kontaktdakšas kontaktligzda ir pietiekami sakausēta (vismaz 6 A). levietojiet sūkņa kontaktdakšu kontaktdakšas kontaktligzdā, un sūknis ir gatavs darbam.
• Pārliecinieties, ka mitrums vai ūdens nekad nesaskaras ar tīkla pieslēgumu.
  • Pastāv elektrotraumas risks.

9. Lietošanas sākšana

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ierīci!

Pozicionēšana / piekāršana

• Lai pludiņa slēdzis (3) varētu brīvi pār-vietoties, sūkņa vārpstas izmēriem jā-būt vismaz 45 x 45 x 45 cm.
• Sūkni var apturēt ar rokturi (1) vai no-vietot uz vārpstas grīdas. Sūkni var apturēt un / vai nonemt, izmantojot virvi.
• Lai panāktu drošu balstiekārtu, apvelciet virvi ap diviem roktura turētājiem (1) un virziet to uz augšu caur rokturi (1).
• Nekad neapturiet sūkni aiz šlūtenes.
• legremdējiet sūkni iesūkamajā ūdenī, izveidojot 45 grādu lenķi (lai samazinā-tu sūkņa korpusā ieslodzīto gaisa daudzumu). Ja sūknis balstās uz grīdas, pārliecinieties, ka tas atrodas uz līdzenas un stabilas virsmas
• Pārliecinieties, ka sūknējamajā šķidrumā nav cilvēku.
• Pievienojiet sūkni elektrotīklam.

Pludiņa slēdža regulēšana

• Peldošais slēdzis (3) ir iestatīts tā, lai būtu iespējama tūlītēja nodošana ekspluatācijā. Stacionārai uzstādīšanai pludiņa slēdža (3) darbība regulāri jāpārbauda (vismaz reizi trijos mēnešos).

• Peldošais slēdzis jāpiestiprina tā, lai pārslēgšanās punkta ON līmeni un izslēgšanas punkta OFF līmeni varētu sasniegt viegli un ar nelielu energijas patēriņu.

• Pārbaudiet to, ievietojot sūkni traukā, kas piepildīts ar ūdeni, un ar roku uzmanīgi paceliet pludiņa slēdzi un pēc tam atkal nolaidiet. Šajā gadījumā jūs varat redzēt, vai sūknis ieslēdzas un izslēdzas.

• Pludiņa slēdža regulēšanas laikā pirms sūkņa izslēgšanas pārliecinieties, ka pludiņa slēdzis nesaskaras ar grīdu. Uzmanību! Sausas noslīdēšanas un ierīces sabojāšanas risks.

Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Svarīgi norādījumi

Motora pārslodzes gadījumā tas pats izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkal ieslēgt.

Bojāts elektro pieslēguma vads

Elektro pieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• Saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• Lūzuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēļ;
• Griezuma vietas pieslēguma vada pārbraukšanas dēļ;
• Izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• Plaisas izolācijas novecošanās dēļ.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēl tie ir bīstami dzīvībai.

Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem.

Izmantojiet tikai pieslēguma vadus ar markējumu H05RN-F.

Tipa nosaukuma uzdruka uz pieslēguma vada ir obligāta.

10. Tīrīšana, Glabāšana un Apkope

levērībai!

Pirms jebkādiem apkopes, tīrīšanas un iestatīšanas darbiem atvienojiet tikla kontaktspraudni.

Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

Vispārīgi tīrīšanas norādījumi

• Ja transportēšanu veic dažādās vietās, sūknis pēc katras lietošanas reizes jātīra ar tīru ūdeni.
• Stacionāra uzstādīšanas gadījumā plu- diņa slēdža (3) darbība ir regulāri jāpār- bauda (vēlākais ik pēc trim mēnešiem).

• Ar ūdens strūklu noņem pūkas un šķiedru daļiņas, kas, iespējams, atrodas sūkna korpusā

• Regulāri noņemiet dūnas no bedres pamatnes (vēlākais ik pēc 3 mēnešiem) un notīriet arī vārpstas sienas

• Notīriet nokrišņus no pludiņa slēdža ar tīru ūdeni,
• Ilgstoša neizmantošanas perioda laikā sūknis pēc pēdējās lietošanas un pirms jaunās lietošanas ir rūpīgi jāiztīra, jo palaišanas laikā var rasties grūtības nokrišņu un atlikumu dēļ.

Lāpstīnritera tīrīšana

Ja lāpstiņriteņa ritenis ir netīrs vai blokēts, to var notīrīt, izmantojot sūkņa savienojumu (7) vai noņemot grīdas plāksni (8):

1. Noskrūvējiet sūkņa savienojuma leņķi (5) no sūkņa savienojuma (7).
2. Atskrūvējiet skrūves sūkņa korpusa apakšā un noņemiet grīdas plāksni (8).
3. Atskrūvējiet skrūves pēdas daļas apakš-pusē (9) un nonemiet pēdu daļu (9).
4. Notīriet lāpstinritena riteni ar tīru ūdeni.
5. Atkārtota montāža notiek apgrieztā secībā.

Glabājiet ierīci un tās piederumus tum- šā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.

Nosedziet elektroinstrumentu, lai to aiz-sargātu pret putekļiem vai mitrumu. Uz-glabājiet lietošanas instrukciju pie elektroinstrumenta.

Uzturēšana

Sūknis lielā mērā nav apkope. leteikt il-gam mūžam Tomēr mēs regulāri veicam pārbaudes un aprūpe.

Jautājumu gadījumā norādiet šādus datus:

• Motora strāvas veids;
• lerīces datu plāksnītē norādītie dati;
• Motora datu plāksnītē norādītie dati.

Informācija par apkalpošanu

Nemiet vērā, ka šajā izstrādājumā ir da- las, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*:Blīvējumi

* Nav noteikti jäbüt piegādes komplektā!

11. Transportēšana

Transportēšanai izmantojiet transportēšanas rokturi (1).

12. Likvidācija un atkārtota izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

Nolietotās iekārtas nedrīkst izmest mājsaimniecības atkritumos!

Šis simbols norāda uz to, ka šo ražojumu saskaņā ar Direktīvu par elektrisko un elektronisko iekārtu atkritumiem (2012/19/ES) un vietējiem

likumiem, nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem.

Šis ražojums jānodod šim nolūkam pare-dzētajā savākšanas vietā. To var izdarīt, piem., atdodot to atpakal tirdzniecības vietā, kad pērk līdzīgu ražojumu, vai nododot pilnvarotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu at-kritumu otreizējo pārstrādi. Nelietpratīga rīkošanās ar nolietotām iekārtām sakarā ar potenciāli bīstamām vielām, kuras bie-ži vien satur elektrisko un elektronisko iekārtu atkritumi, var negatīvi ietekmēt ap-kārtējo vidi un cilvēku veselību. Lietpratīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efektīvu lietošanu. Informāciju par nolietoto iekārtu savākšanas vietām jūs sa-nemsiet savā pašvaldībā, atkritumu utilizā-cijas sabiedriskajā organizācijā, pilnvarota-jā iestādē, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu utilizāciju vai tuvākajā atkritumu izvešanas uzņēmumā.

13. Traucējumu novēršana

Turpmākajā tabulā ir parādītas klūdu pazīmes, un aprakstīts, kā jūs varat tās novērst, ja šī ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Problēma lespējamais cēlonis Risinājums
Sūknis nedarbojas	Tīkla spriegums netiek piemērots	Pārbaudiet tīkla spriegumu
	Peldošais slēdzis (3) nepārslēdzas	Novietojiet pludiņa slēdzi aug-stākā stāvoklī
Sūkņiem nav izlādes	Sūkņa jauda samazina ħoti netīrus un abrazīvus ūdens piemaisījumus	Notīriet sūkņus
Sūknis neizslēdzas	Peldošais slēdzis (3) nevar nokrist	Pareizi uzstādiet sūkņus uz bedres pamatnes
Plūsmas ātrums nav pietie-kams	Samazina sūkņa dar-bību, pateicoties ħoti piesārņotam ūdenim un ūdens piedevām, kas rada slīpēšanas efektu	Notīriet sūkņus
Sūknis izslēdzas pēc īsa laika	Pārāk spēcīga ūdens piesārņojuma dēļ motora kontaktos atvieno sūk-ņus.	Izvelciet strāvas kontaktdakšu un notīriet sūkni, kā arī vārp-stu
	Pārāk augsta ūdens temperatūra, motora kontak-tos saplīst	levērojiet maksimālo ūdens temperatūru 35 °C!

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēl šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.
