Produkta veids	Dārza sūknis ar LCD displeju
Zīmols	Scheppach
Modelis	GP1000 Jet LCD
Izmēri (G x P x A)	452 x 175 x 309 mm
Svars	7,9 kg
Elektroapgāde	230 V ~ / 50 Hz
Ieejas jauda	1000 W
Maksimālais caurplūdums	4400 l/h
Maksimālais sūknēšanas augstums	42 m
Maksimālais sūknēšanas spiediens	5 bar
Maksimālais sūkšanas augstums	8 m
Spiediena un sūkšanas savienojums	G1" (apm. 25,4 mm)
Maksimālā ūdens temperatūra	35 °C
Aizsardzības klase	IPX4
Darba režīms	S1 (nepārtraukts darbs)
Trokšņu līmenis (L_WA)	88 dB(A)
Galvenās funkcijas	LCD displejs, ieprogrammējams taimeris (Time Mode), automātiska darbība, iebūvēts priekšfiltrs
Izmantošana	Laistīšana, apūdeņošana, lietus ūdens ņemšana, dīķis, aka
Apkope un tīrīšana	Regulāri tīrīt priekšfiltru, iztukšot sala gadījumā, pārbaudīt rotora griešanos
Drošība	Termoaizsardzība, ieteicams noplūdes strāvas slēdzis 30 mA, neizmantot baseinā
Rezerves daļas un remontējamība	Nolietojamās daļas: blīves, priekšfiltrs. Remontu veic kvalificēts elektriķis

Bieži uzdotie jautājumi - GP1000 Jet LCD SCHEPPACH

Kā iedarbināt Scheppach GP1000 Jet LCD sūkni?

Piepildiet sūkņa korpusu ar ūdeni caur uzpildes skrūvi (8). Pārliecinieties, ka sūkšanas caurule ir hermētiska un iegremdēta. Atveriet spiediena caurules vārstus. Ieslēdziet sūkni. LCD ekrāns tad parāda režīmu.

Kāds ir maksimālais sūkšanas augstums?

Maksimālais sūkšanas augstums ir 8 metri. Pārsniedzot to, sūknis var vairs nespēt sūkt.

Vai es varu izmantot šo sūkni ar lietus ūdens cisternu?

Jā, sūknis ir piemērots lietus ūdens ņemšanai no cisternām, pateicoties iebūvētajam priekšfiltrim. Nodrošiniet, ka sūkšanas sietiņš ir iegremdēts un ievērojiet maksimālo sūkšanas augstumu.

Kā lietot taimeri (Time Mode)?

Vairākas reizes nospiediet MODE pogu, līdz tiek parādīts 'Time Mode'. Iestatiet pašreizējo laiku ar SET un CHECK, pēc tam ieprogrammējiet ieslēgšanas (Time On) un izslēgšanas (Time Off) laikus. Sūknis darbosies automātiski saskaņā ar šo ciklu.

Ko darīt, ja sūknis neieslēdzas?

Pārbaudiet tīkla spriegumu (230 V). Pārliecinieties, ka sūkņa ritenis nav bloķēts. Ja motors sakarst, termiskais slēdzis var būt atslēdzis; ļaujiet atdzist. Skatiet traucējummeklēšanas tabulu instrukcijā.

Kā apkopt priekšfiltru?

Atskrūvējiet priekšfiltra skrūvi (11), noņemiet filtra bloku un notīriet to ar karstu ūdeni. Ievietojiet atpakaļ un pievelciet skrūvi. Veiciet šo darbību regulāri.

Vai es varu atstāt sūkni nepārtraukti ieslēgtu?

Sūknis ir paredzēts nepārtrauktai darbībai (S1 režīms). Tomēr nav ieteicams nepārtraukti izmantot 'Ever-On' režīmu, lai izvairītos no priekšlaicīga nodiluma. Labāk izmantojiet automātisko režīmu vai taimeri.

Ko darīt sala gadījumā?

Iztukšojiet sūkni pilnībā, atskrūvējot ūdens iztukšošanas skrūvi (9). Uzglabājiet to sala aizsargātā, sausā telpā temperatūrā no +5°C līdz +30°C.

Kāda veida barošanas kabeli izmantot?

Izmantojiet H05RN-F tipa kabeli ar vismaz 1,5 mm² šķērsgriezumu pagarinātājam līdz 25 m. Savienojums jāaizsargā ar drošinātāju līdz 16 A.

Vai sūkni var izmantot dzeramajam ūdenim?

Nē, sūkni nedrīkst iekļaut dzeramā ūdens sistēmā. Tas ir paredzēts tikai tīram ūdenim (lietus ūdens, dārza ūdens utt.).

LIETOŠANAS INSTRUKCIJA GP1000 Jet LCD SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!
	Lietojiet ausu aizsargus
⚠ Uzmanību!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu dro- šību, mēs esam aprīkojuši ar šādu zīmi

Satura rādītājs: Lappuse:

1. levads 44
2. lerīces apraksts....44
3. Piegādes komplekts....45
4. Paredzētajam mērķim atbilstoša lietošana 45
5. Vispārējie drošības norādījumi 45
6. Tehniskie dati 47
7. Izpakošana 48
8. Uzstādīšana / Darbības pirms lietošanas sākšanas...... 48
9. Lietošanas sākšana 49
10. Tīrīšana un Apkope....50
11. Transportēšana 51
12. Glabāšana....51
13. Likvidācija un atkārtota izmantošana....51
14. Traucējumu novēršana....52

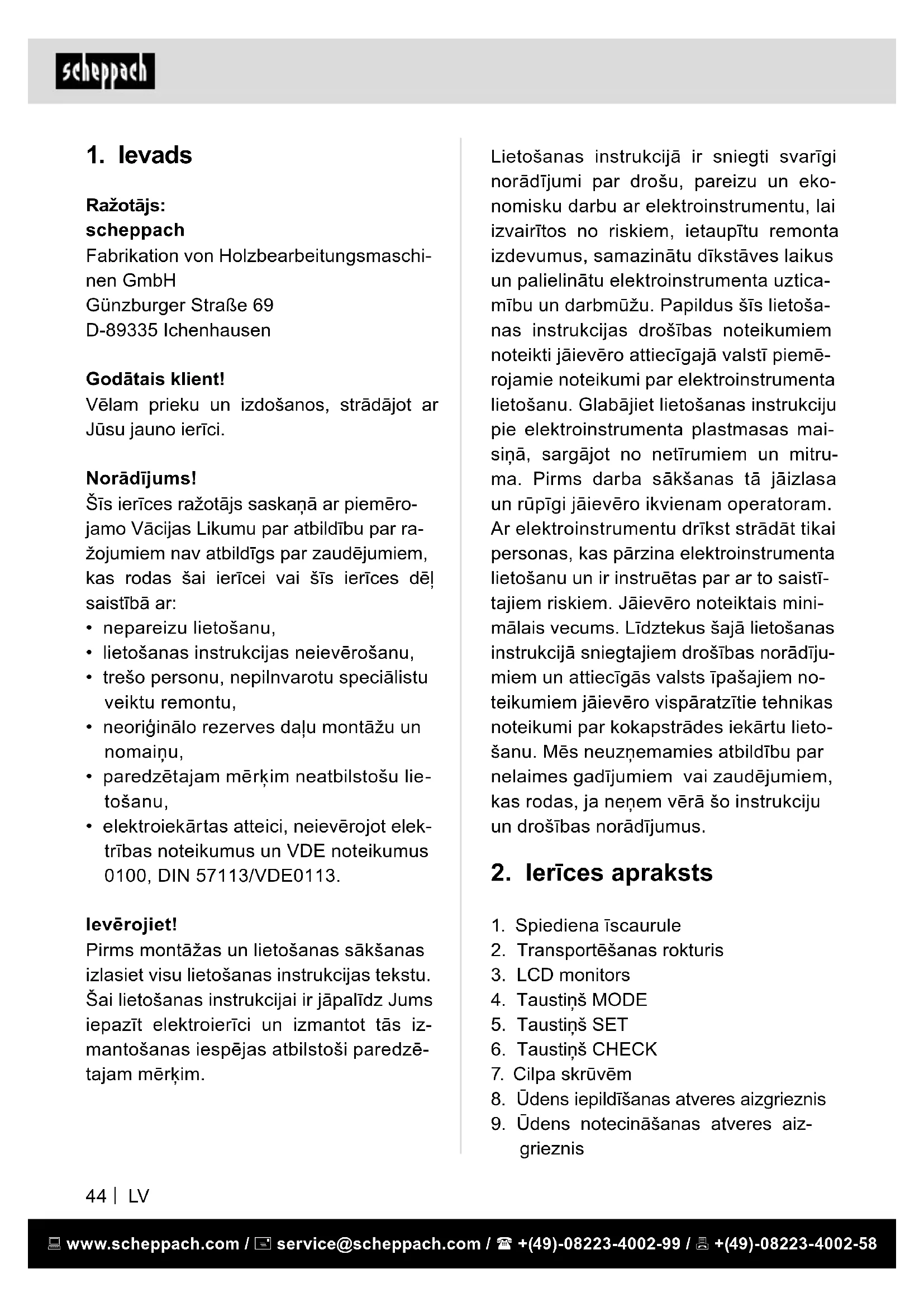

1. levads

Ražotājs:

scheppach

Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci.

Norādījums!

Šīs ierīces ražotājs saskaņā ar piemēro-jamo Vācijas Likumu par atbildību par ra-žojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriğinālo rezerves daļu montāžu un nomaiņu,
• paredzētajam mērķim neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu. Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzē-tajam mērķim.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī piemē-rojamie noteikumi par elektroinstrumenta lietošanu. Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisinā, sargājot no netīrumiem un mitru-ma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistī-tajiem riskiem. Jāievēro noteiktais mini-mālais vecums. Līdztekus šajā lietošanas instrukcijā sniegtajiem drošības norādīju-miem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lieto-šanu. Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts

1. Spiediena Íscaurule
2. Transportēšanas rokturis
3. LCD monitors
4. Taustiņš MODE
5. Taustiņš SET
6. Taustiņš CHECK
7. Cilpa skrūvēm
8. Ūdens iepildīšanas atveres aizgrieznis

9. Üdens notecināšanas atveres aiz-grieznis

10. lesūkšanas īscaurule

11. Rupjā filtra atveres aizgrieznis
12. Rupjais filtrs

3. Piegādes komplekts

• Lietošanas instrukcija
- Ūdens apgādes automāts mājai

4. Paredzētajam mērķim at-bilstoša lietošana

Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem uzskatāma par neatbilstošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēl radušies, ir atbildīgs lietotājs/operators, nevis ražotājs.

Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu. Personām, kas lieto ierīci un veic tās apkopi, ierīce jāpārzina, un tām jābūt informētām par iespējamiem riskiem. Turklāt precīzi jāievēro spēkā esošie nelaimes gadījumu novēršanas noteikumi. Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.

Patvalīga izmainu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmainu dēl radušos kaitējumu.

Lietošanas joma

• Zało stādījumu, dārzeņu dobju un dārzu apūdeņošanai un laistīšanai.
  • Zāliena lietēšanas iekārtu lietošanai.
• Ar rupjo filtru ūdens ṣemšanai no dīkiem, strautiem, lietusūdens savākšanas mucām, lietusūdens cisternām un akām.

Sūknējamie šķidrumi

• Tīra ūdens (saldūdens), lietusūdens vai nelielas koncentrācijas mazgāšanas sārma / tehniskā ūdens sūknēšanai.
• Sūknējamā šķidruma maksimālā temperatūra nedrīkst pārsniegt +35°C.
• Šo sūkni nedrīkst izmantot aizdedzināmu, gāzi izdalošu vai sprāgstošu šķidrumu sūknēšanai.
• Nevajadzētu pieļaut koroziju izraisošu šķidrumu (skābju, sārmu, skābbarības sulas utt.), kā arī šķidrumu ar abrazīvām vielām (smiltīm) sūknēšanu.

lerīci drīkst lietot tikai ar ražotāja oriğinā-lajiem piederumiem un instrumentiem. Jāievēro ražotāja drošības, darba un ap-kopes noteikumi, kā arī tehniskajos rak-sturlielumos minētie izmēri.

Nemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpni cības uzņēmu-mos, kā arī līdzīgos darbos.

5. Vispārējie drošības norādījumi

- Šī ierīce nav paredzēta tam, lai to lieto-tu personas (tostarp bērni) ar ierobežo-tām fiziskām, sensoriskām vai garīgām spējām, vai pieredzes un/vai zināšanu trūkuma dēļ, ja vien tās neatradās par drošību atbildīgās personas uzraudzī-bā vai nesaņēma no tās norādes, kā ierīce jālieto. Bērnus vajadzētu uzraudzīt, lai pārliecinātos, vai viņi nerotaļājas ar ierīci.

- Turiet iepakojuma plēves zīdainiem un bērniem nepieejamā vietā. Nosmakšanas risks!

- Lietotājs ierīces darba zonā ir atbildīgs trešo personu priekšā.

- Pirms lietošanas sākšanas, veicot profesionālu pārbaudi, jāpārliecinās, vai ir pieejami prasītie elektriskie aizsardzības pasākumi.

- △ Brīdinājums! Stāvošajos ūdeņos, dārza un peldēšanas dīķos un to ap-kārtnē sūkņa lietošana ir pieļaujama tikai ar noplūdstrāvas aizsargslēdzi ar aktivizējamo aplēses noplūdstrāvu līdz 30 mA (saskaņā ar VDE 0100 702. un 738. dalu).

- Sūknis nav piemērots lietošanai jebkāda veida peldbaseinos, bērnu peldbaseinos un citos ūdeņos, kuros izmantošanas laikā var uzturēties personas vai dzīvnieki.

- Nav pieļaujama sūkņa izmantošana, kamēr bīstamajā zonā atrodas cilvēks vai dzīvnieks. Jautājiet elektrotehnikas speciālistam!

- Pirms katras lietošanas veiciet ierīces vizuālo apskati. Nelietojiet ierīci, ja drošības mehānismi ir bojāti vai nolietoti. Nekad neatslēdziet drošības mehānismus.

- Izmantojiet ierīci vienīgi atbilstoši lietošanas mērķim, kas norādīts šajā oriģinālās lietošanas instrukcijas tulkojumā.

- Jūs esat atbildīgs par drošību darba zonā

- Ja bojā šīs ierīces savienošanas vadu, ražotājam vai tā klientu servisam vai tamlīdzīgi kvalificētai personai tas jāno-maina, lai nepieļautu bīstamību. Sūkņa datu plāksnītē norādītajam spriegumam 230 V maiņspriegumam jāatbilst esošajam tīkla spriegumam.

- Nekad nepaceliet, netransportējiet vai nenostipriniet sūkni aiz tīkla barošanas kabela.

- Pārliecinieties, vai elektriskie spraudsavienojumi atrodas zonā, kas ir droša pret pārplūšanu, vai pasargāta no mit-ruma.

- Pirms jebkādu darbu veikšanas sūknim atvienojiet tīkla kontaktspraudni.

- Nepieļaujiet, ka sūkni pakļauj tiešai ūdens strūklai.

- Par attiecīgās vietas drošības un montāžas noteikumu ievērošanu ir atbildīgs īpašnieks (iespējams vaicājiet elektrotehnikas speciālistam).

- Veicot piemērotus pasākumus (piem., signalizācijas iekārtas, rezerves sūkņa vai tml. uzstādīšana), lietotājam jāizslēdz netiešie zaudējumi, kas rodas telpu pārplūšanas dēļ traucējumu gadīju-mā.

- Sūkņa iespējamas atteices gadījumā remontdarbus drīkst veikt tikai elektrotehnikas speciālists vai klientu serviss.

- Izmantojiet vienīgi ori'ginālās rezerves dalas.

- Sūknis nekad nedrīkst darboties tukšgaitā, vai ar pilnīgi noslēgtu iesūkšanas līniju. Par bojājumiem, kas rodas sūknim tukšgaitas gadījumā, ražotāja garantija tiek atcelta.

- Sūkni nedrīkst lietot izmantošanai peldbaseinos.

- Sūkni nedrīkst iebūvēt dzeramā ūdens cirkulācijas kontūrā.

Atlikušās riski

lerīce ir konstruēta saskaṇā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties atseviški atlikušie riski.

• Apdraudējums, ko rada strāva, izman-tojot nepienācīgus elektropieslēguma vadus.
• Neskatoties uz visiem veiktajiem pasā-kumiem, var saglabāties arī slēpti atli-kušie riski.
• Atlikušos riskus var minimizēt, ja kopā ievēro drošības norādījumus un noteikumiem atbilstošu lietošanu, kā arī lietošanas instrukciju.
• Veselības apdraudējums ar strāvu, izmantojot nepienācīgus elektropieslēgu-ma vadus.
• Pirms regulēšanas vai apkopes darbiem atlaidiet iedarbināšanas taustiņu un atvienojiet tīkla spraudni.
• Nepieļaujiet nejaušu ierīces iedarbināšanos: ievietojot spraudni kontaktligzdā, nedrīkst nospiest iedarbināšanas taustiņu.
• Izmantojiet instrumentu, kurš ir ieteicams šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

6. Tehniskie dati

Izmērs, L x W x H	452 x 175 x309 mm
Tīkla savienojums	230V~ / 50Hz
levades jauda 1000 W
Piegādes ātrums maks. 4400 l/h
Piegādes galva maks. 42 m
Piegādes spiediensmaks.	5 bar
Sūkšanas augstumsmaks.	8 m
Spiediena savienojumsun iesūkšanassavienojums	G1"
Ūdens temperatūramaks.	35°C
Aizsardzības klase I
Aizsardzības klase IPX4
Darbra režīms * S1
Svars 7,9 kg

Tehniskā specifikācija var tikt mainīta!

Darba režīms* S1: ilgstošas lietošanas režīms ar nemainīgu slodzi

Troksnis

⚠ Brīdinājums: Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB (A), lietojiet piemērotus ausu aizsargus.

Trokšna raksturlielumi

Skañas jaudas limenis L_WA 88 dB(A) Skañas spiediena limenis L_pA 72,31 dB(A) Klūda K_WA/pA 2,58 dB

7. Izpakošana

Atveriet iepakojumu un uzmanîgi iznemiet ierîci.

Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinā-jumus (ja tādi ir).

Pārbaudiet, vai piegādes komplekts ir pilnīgs.

Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas. Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām Pirms izmantošanas iepazīstieties ar ierīci ar lietošanas instrukcijas palīdzību. Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uznēmumā. Pasūtījumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠ UZMANĪBU!

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastmasas maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

8. Uzstādīšana / Darbības pirms lietošanas sākšanas

lesūkšanas līnijas montāža

• Pieskrūvējiet iesūkšanas šlūteni (plastmasas šlūteni vismaz 19 mm (3/4") tieši vai ar vītnotu īscaurulīti pie sūkņa ie-sūkšanas līnijas pieslēguma apm. 25,4 mm (1").
• Izvietojiet iesūkšanas līniju no ūdens ņemšanas vietas līdz sūknim augšupejošā veidā. Noteikti nepieļaujiet iesūkšanas līnijas izvietošanu augstāk par sūkni; burbuļi iesūkšanas līnijā palēni-na un kavē iesūkšanas procesu.
• lesūkšanas un spiediena līnija jāpie-stiprina tā, lai tās neizdarītu nekādu mehānisko spiedienu uz sūkni.
• lesūkšanas vārstu vajadzētu izvietot pietiekami dzilī ūdenī, tā ka nepieļauj sūkņa darbību tukšgaitā, krītoties ūdens līmenim.
• Neblīva iesūkšanas līnija kavē ūdens iesūkšanu gaisa iesūkšanas dēl.
• Nepieļaujiet svešķermeņu (smilts utt.) iesūkšanu.

Spiediena līnijas montāža

• Spiediena līnija (vajadzētu būt vismaz 19 mm (3/4")) tieši vai ar vītnotu īscaurulīti jāpievieno pie sūkņa spiediena lī-nijas pieslēguma apm. 25,4 mm (1").
• lesūkšanas procesa laikā spiediena lī-nijā esoša noslēdzošā armatūra (smidzināšanas sprauslas, vārsti utt.) pilnī-gi jāatver, lai iesūkšanas līnijā esošais gaiss varētu brīvi izplūst.

Displeja funkciju skaidrojums

(3. - 8. att.)

Power On

Sūknis ir pievienots pie strāvas avota

Automatic Mode

Sūknis automātiski darbojas

Time Mode

Laika iestatīšanai

Time Now

Pašreizējā laika iestatīšanai

Time Mode NOT SET

Pašreizējais laiks nebija iestatīts

Ever - On Mode (Not Recommend)

Sūknis nepārtraukti darbojas, nav ieteicams

9. Lietošanas sākšana

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ierīci!

Laika un taimera iestatīšana “Time Mode” (5., 9.- 14. att.)

1. Pievienojiet sūkni pie elektroapgādes.
2. Vairākas reizes nospiediet taustinu "Mode" (4), līdz jūs noklūstat līdz "Time Mode" (5. att.). Pēc īslaicīga gai-dīšanas laika displejā parādās "Time Now" (9. att.).
3. Nospiediet taustiņu "Set" (5), lai aktivizētu laika iestatīšanu (10. att.). lestatiet pašreizējo laiku.
4. Norāde! 00:00 (hh/mm) – 24h laika režīms.

Nospiežot taustiņu “Set” (5), kas at-bilst “+”, un taustiņu “Mode” (4), kas atbilst “-”, varat iestatīt pašreizējo lai-ku. Nospiežot taustiņu “Check” (6), pārslēdzaties no stundu uz minūšu iestatījumu.

1. Atkārtoti nospiežot taustiņu "Check" (6), kas atbilst "Next", pārslēdzaties taimera režīmā "Time On" (11. att.).
2. Lai noteiktu brīdi, kurā sūknim jāsāk darboties "Time On", atkārtojiet 3. – 4. punktus. Lai apstiprinātu iestatījumu, nospiediet taustinu "Check" (6) turpināšanai.
3. Lai noteiktu brīdi, kurā sūknim jāizslēdzas “Time Off”, atkārtojiet 3. – 4. punktus. Nospiediet taustinu “Check” (6), lai apstiprinātu iestatījumu un turpinātu.
4. Pēc tam displejā parādās ieslēgšanas un izslēgšanas laiks “Time On / Time Off” (13. att.). Taustiņa “Check” (6) papildu nospiešana nav nepieciešama.
5. Pēc īslaicīga gaidīšanas laika displejā parādās “Time Mode” (14. att.) un pa- rāda iestatīto laiku.

Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Svarīgi norādījumi

Motora pārslodzes gadījumā tas pats izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkal ieslēgt.

Bojāts elektro pieslēguma vads

Elektro pieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• Saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• Lūzuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēļ;
• Griezuma vietas pieslēguma vada pārbraukšanas dēļ;
• Izolācijas bojājumi, izraujot no sienas kontaktligzdas;

- Plaisas izolācijas novecošanās dēļ. Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem.

Izmantojiet tikai pieslēguma vadus ar markējumu H05RN-F.

Tipa nosaukuma uzdruka uz pieslēguma vada ir obligāta.

Vienfāzes maiņstrāvas motora gadījumā mēs iesakām mašīnām ar augstu palai- des strāvu (sākot ar 3000 vatiem) aizsar- dzību ar drošinātājiem C 16A vai K 16A!

Mainstrāvas motors 230 V\~ / 50 Hz Nominālais spriegums 230 V\~ / 50 Hz.

Tikla pieslēgumam un pagarinātājam jābūt ar 3 dzīslām = P + N + SL. - (1/N/PE). Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvadrātmilimetru škērsgriezumam.

Tikla pieslēgumam ir maksimāli 16 A drošinātājs.

10. Tīrīšana un Apkope

levērībai!

Pirms jebkādiem apkopes, tīrīšanas un iestatīšanas darbiem atvienojiet tīkla kontaktspraudni.

Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

• Sūknim lielā mērā nav nepieciešama apkope. Taču ilgākam darbmūžam mēs iesakām veikt regulāru pārbaudi un kopšanu.
• Pirms ilgākas nelietošanas vai ziemas perioda sūknis pamatīgi jāizskalo ar ūdeni, pilnīgi jāiztukšo un jāglabā sausā vietā.
• Lai iztukšotu sūkņa korpusu, atskrūvē-jiet ūdens notecināšanas atveres aiz-griezni (9) un mazliet sagāziet sūkni.
• Sala bīstamības gadījumā sūknis pilnīgi jāiztukšo.
• Pēc ilgākas dīkstāves, īslaicīgi ieslē-dzot / izslēdzot sūkni, pārbaudiet, vai notiek rotora nevainojama griešanās.
• Ja iespējami noticis sūkņa aizsprosto-jums, pievienojiet spiediena līniju pie ūdensvada un noņemiet iesūkšanas šļūteni. Atveriet ūdensvadu. leslēdziet sūkni vairākas reizes uz apm. divām sekundēm. Šādā veidā visbiežākajos gadījumos var likvidēt aizsprostojumu.
• Lai iztīrītu rupjo filtru (12), atskrūvējiet rupjā filtra atveres aizgriezni (11) un iznemiet filtru bloku. Iztīriet rupjo filtru ar silto ūdeni.

levērībai!

Pirms jebkādiem apkopes darbiem atvie- nojiet tīkla kontaktspraudni.

Jautājumu gadījumā norādiet šādus datus:

• Motora strāvas veids;
• lerīces datu plāksnītē norādītie dati;
• Motora datu plāksnītē norādītie dati.

Informācija par apkalpošanu

Nemiet vērā, ka šajā izstrādājumā ir da- las, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*:Blīvējumi, rupjais filtrs

* Nav noteikti jäbüt piegādes komplektā!

11. Transportēšana

Transportēšanai izmantojiet transportēšanas rokturi (2).

12.Glabāšana

Glabājiet ierīci un tās piederumus tum- šā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.

Nosedziet elektroinstrumentu, lai to aiz-sargātu pret putekliem vai mitrumu. Uz-glabājiet lietošanas instrukciju pie elek-troinstrumenta.

13. Likvidācija un atkārtota iz- mantošana

lerīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. lepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. lerīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

Nolietotās iekārtas nedrīkst izmest mājsaimniecības atkritumos!

Šis simbols norāda uz to, ka šo ražojumu saskaņā ar Direktīvu par elektrisko un elektronisko iekārtu atkritumiem (2012/19/ES) un vietējiem likumiem, nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Šis ražojums jānodod šim nolūkam paredzētajā savākšanas vietā. To var izdarīt, piem., atdodot to atpakal tirdzniecības vietā, kad pērk līdzīgu ražojumu, vai nododot pilnvarotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu otrreizējo pārstrādi. Nelietpratīga rīkošanās ar nolietotām iekārtām sakarā ar potenciāli bīsta-mām vielām, kuras bieži vien satur elektrisko un elektronisko iekārtu atkritumi, var negatīvi ietekmēt apkārtējo vidi un cilvēku veselību. Lietpratīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efektīvu lietošanu. Informāciju par nolietoto iekārtu savākšanas vietām jūs saņemsiet savā pašval-dībā, atkritumu utilizācijas sabiedriskajā organizācijā, pilnvarotajā iestādē, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu utilizāciju vai tuvākajā atkritumu izvešanas uzņēmumā.

14. Traucējumu novēršana

Turpmākajā tabulā ir parādītas klūdu pazīmes, un aprakstīts, kā jūs varat tās novērst, ja šī ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisa darbnīcā.

Problēma lespējamais cēlonis Risinājums
Motors nesāk darboties	Nav tīkla sprieguma Pārbaudiet tīkla spriegumu
	Nosprostots sūkņa lāpstiņrats	Demontējiet un notīriet sūkni
Sūknis neiesūcūdeni	lesūkšanas vārsts navūdenī	levietojiet iesūkšanas vārstuūdenī
	Sūkņa korpuss bezūdens	lepildietūdeni sūkņa korpusā
	Gaiss iesūkšanas līnijā	Pārbaudiet iesūkšanas līnijas hermētiskumu
	Nehermētisks iesūkšanas vārsts	Notīriet iesūkšanas vārstu
	Nosprostots pieņemšanas siets (iesūkšanas vārsts)	Notīriet pieņemšanas sietu
	Pārsniegts maks. iesūkšanas augstums	Pārbaudiet iesūkšanas augstumu
Nepietiekams sūkņa ražīgums	Pārāk liels iesūkšanas augstumu	Pārbaudiet iesūkšanas augstumu
	Piesārņots pieņemšanas siets	Notīriet pieņemšanas sietu
	Ūdens līmenis krasi krītas	levietojiet zemāk iesūkšanas vārstu
	Sūkņa ražīgums samazinās kaitīgo vielu dēļ	Notīriet sūkni un nomainiet nodilstošās detaļas
Termoslēdzis izslēdz sūkni	Pārslogots motors, pārāk liela berze, ko rada svešķermeņi	Demontējiet un notīriet sūkni, novērsiet svešķermeņu iesūkšanu (filtrs)

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēl šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.
