Tuotetyyppi	Upotettava jätevesipumppu
Merkki	Scheppach
Malli	SWP8002
Mitat (P x L x K)	154 x 154 x 327 mm
Paino	4,7 kg
Syöttö	220-240 V ~ 50 Hz
Ottoteho	750 W
Maksimivirtaus	14 000 l/h
Maksimipaineenkorkeus	9,5 m
Maksimi upotussyvyys	7 m
Veden maksimilämpötila	35 °C
Suojausluokka	IPX8
Hiukkasten maksimikoko	35 mm
Letkuliitäntä	G1 1/4" (41,9 mm) / G1" (33,2 mm) / 25 mm
Kytkin	Säädettävä kellukytkin
Käyttöalueet	Kotitalouden ja puutarhan vedenpoisto, säiliöiden, altaiden, uima-altaiden, kuivatuskaivojen, tulvivien tilojen pumppaus
Sallitut nesteet	Puhdas vesi ja likainen vesi, jonka hiukkasia ≤ 5% (< 35 mm)
Kielletty nesteet	Vesi >35°C, suolavesi, syttyvät/aggressiiviset/räjähtävät nesteet, juomavesi, elintarvikkeet, ulosteet
Materiaali	Muovi ja metalli
Kaapelin pituus	10 m (H07RN-F)
Huolto	Puhdistus puhtaalla vedellä käytön jälkeen; tarkista kelluke 3 kuukauden välein; juoksupyörän puhdistus pohjalevyn irrottamisen jälkeen
Korjattavuus	Kulutusosat: tiivisteet; sähkökorjaukset sähköasentajan toimesta; käytä alkuperäisiä osia
Takuu	Lakisääteinen; katso ehdot myymälästä

Usein kysytyt kysymykset - SWP8002 SCHEPPACH

Mitä nesteitä voin pumpata Scheppach SWP8002 -pumpulla?

Voit pumpata puhdasta vettä ja likaista vettä, jossa on enintään 5 % suspendoituneita hiukkasia, enimmäiskoko 35 mm. Nesteen lämpötila ei saa ylittää 35°C. Suolaveden, syttyvien, aggressiivisten tai räjähtävien nesteiden sekä ulosteiden pumppaus on kielletty.

Mikä on maksimi upotussyvyys?

Maksimi upotussyvyys on 7 metriä. Pumppua ei saa käyttää tämän rajan yli.

Kuinka asennan pumpun oikein?

Aseta pumppu vähintään 45x45x45 cm:n kaivoon, jotta kelluke voi liikkua vapaasti. Voit ripustaa sen kahvasta tai asettaa sen pohjalle. Käytä mukana toimitettua kaapelia ripustukseen. Liitä se pistorasiaan, jossa on vikavirtasuoja (30 mA).

Kuinka säädän kellukytkimen?

Kellukytkintä voidaan säätää muuttamalla sen asentoa lovissa. Tarkista toiminta asettamalla pumppu vesiastiaan ja nostamalla/laskemalla kelluketta manuaalisesti. Varmista, että kelluke ei kosketa maata ennen pumpun pysähtymistä, jotta vältetään kuivakäynti.

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista ensin verkkojännite. Jos jännite on oikea, tarkista, ettei kellukytkin ole jumissa. Pura ja puhdista pumppu tarvittaessa. Katso lisäsyitä käyttöohjeen vianetsintätaulukosta.

Kuinka puhdistan juoksupyörän?

Irrota pumppu verkosta. Ruuvaa pumpun liittimen kiinnitystuki irti. Irrota rungon ja pohjalevyn alla olevat ruuvit. Irrota jalka. Puhdista juoksupyörä puhtaalla vedellä ja kokoa sitten takaisin päinvastaisessa järjestyksessä.

Voinko käyttää pumppua jatkuvasti?

Ei, pumppua ei ole suunniteltu jatkuvaan käyttöön. Se on tarkoitettu satunnaiseen käyttöön (ajoittainen vedenpoisto). Jatkuva käyttö voi vahingoittaa moottoria.

Mikä sähkösuojaus vaaditaan?

Pumppu on liitettävä pistorasiaan, jossa on enintään 30 mA:n vikavirtasuoja. Syöttökaapelin tulee olla tyyppiä H07RN-F, ja poikkipinnan on oltava vähimmäisvaatimusten mukainen. Älä koskaan käytä vaurioitunutta kaapelia.

Kuinka säilytän pumppua talvella?

Suojaa pumppu jäätymiseltä. Puhdista se puhtaalla vedellä ja säilytä kuivassa, pimeässä ja jäätymättömässä paikassa, lämpötilassa +5°C - +30°C. Pidä käyttöohje lähellä.

Mistä löydän varaosia?

Kulutusosat (tiivisteet) ja muut varaosat ovat saatavilla erikoisliikkeestä. Ilmoita tilauksen yhteydessä tuotenumero ja malli (SWP8002). Käytä vain alkuperäisiä osia.

KÄYTTÖOHJE SWP8002 SCHEPPACH

Laitteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoi-tukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpiteitä.

	Ennen käyttöönottoa lue käyttöohje ja turvallisuusohjeet ja noudata niitä!
	Suurin mahdollinen upotussyvyys toiminnassa
###	Veden suurin lämpötila
	Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on mer-kitty tällä merkillä

Sisällysluettelo: Sivu:

1. Johdanto....76
2. Laitteen kuvaus 76
3. Toimituksen sisältö 77
4. Asianmukainen käyttö 77
5. Yleiset turvallisuusohjeet....78
6. Tekniset tiedot 79
7. Purkaminen 80
8. Rakentaminen / Ennen aloittamista.... 80
9. Aloittaminen 80
10. Puhdistus, Varastointi ja Kunnossapito 81
11. Kuljetus....82
12. Hävittäminen 82
13. Ohjeet häiriöiden poistoon 84

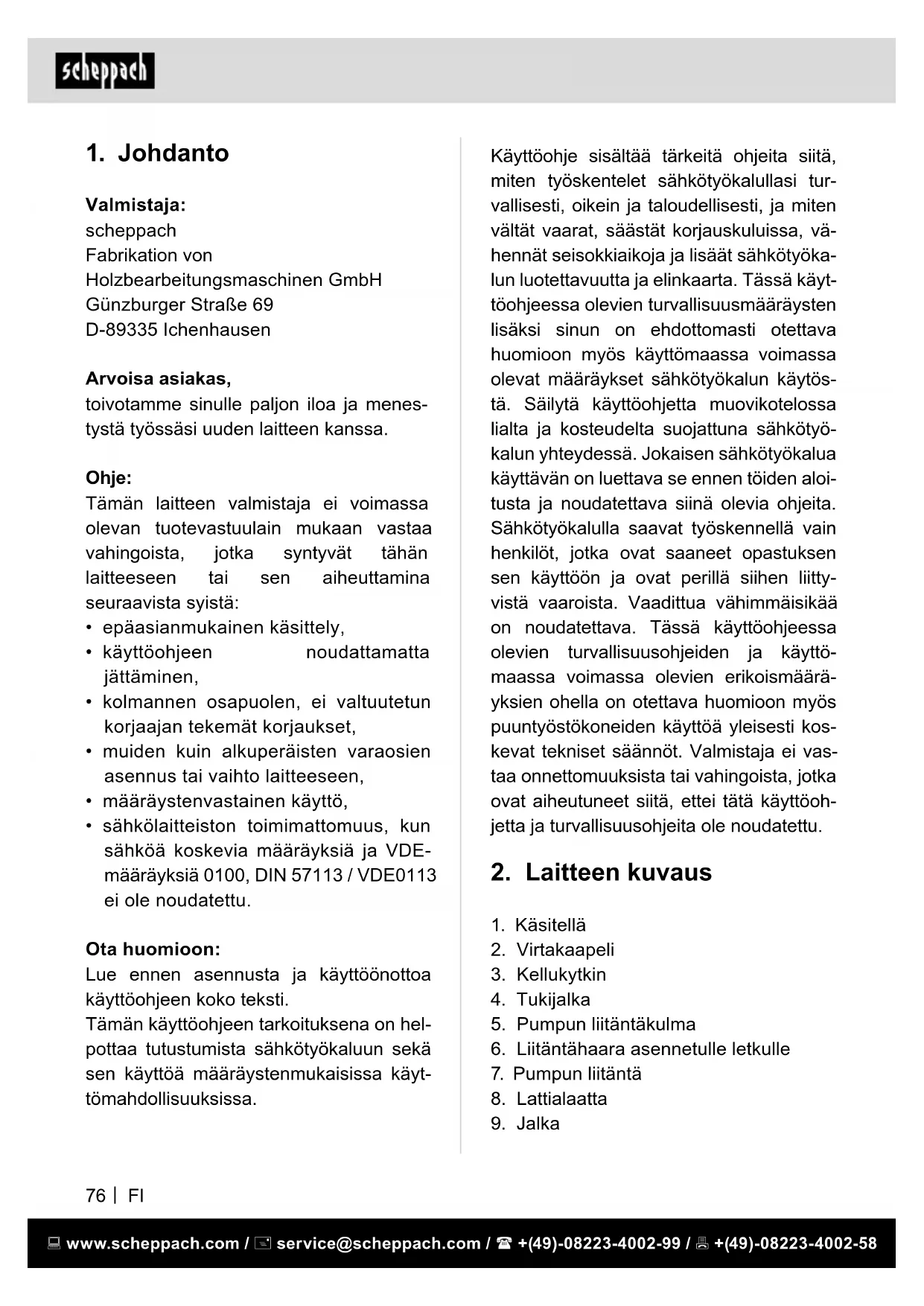

1. Johdanto

Valmistaja:

scheppach

Fabrikation von

toivotamme sinulle paljon iloa ja menestystä työssäsi uuden laitteen kanssa.

Ohje:

Tämän laitteen valmistaja ei voimassa olevan tuotevastuulain mukaan vastaa vahingoista, jotka syntyvät tähän laitteeseen tai sen aiheuttamina seuraavista syistä:

• epäasianmukainen käsittely,
• käyttöohjeen noudattamatta jättäminen,
• kolmannen osapuolen, ei valtuutetun korjaajan tekemät korjaukset,
• muiden kuin alkuperäisten varaosien asennus tai vaihto laitteeseen,
• määräystenvastainen käyttö,
• sähkölaitteiston toimimattomuus, kun sähköä koskevia määräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 ei ole noudatettu.

Ota huomioon:

Lue ennen asennusta ja käyttöönottoa käyttöohjeen koko teksti.

Tämän käyttöohjeen tarkoituksena on helpottaa tutustumista sähkötyökaluun sekä sen käyttöä määräystenmukaisissa käyttömahdollisuuksissa.

Käyttöohje sisältää tärkeitä ohjeita siitä, miten työskentelet sähkötyökalullasi turvallisesti, oikein ja taloudellisesti, ja miten vältät vaarat, säästät korjauskuluissa, vähennät seisokkiaikoja ja lisäät sähkötyökalun luotettavuutta ja elinkaarta. Tässä käyttöohjeessa olevien turvallisuusmääräysten lisäksi sinun on ehdottomasti otettava huomioon myös käyttömaassa voimassa olevat määräykset sähkötyökalun käytöstä. Säilytä käyttöohjetta muovikotelossa lialta ja kosteudelta suojattuna sähkötyökalun yhteydessä. Jokaisen sähkötyökalua käyttävän on luettava se ennen töiden aloitusta ja noudatettava siinä olevia ohjeita. Sähkötyökalulla saavat työskennellä vain henkilöt, jotka ovat saaneet opastuksen sen käyttöön ja ovat perillä siihen liittyvistä vaaroista. Vaadittua vähimmäisikää on noudatettava. Tässä käyttöohjeessa olevien turvallisuusohjeiden ja käyttömaassa voimassa olevien erikoismääräyksien ohella on otettava huomioon myös puuntyöstökoneiden käyttöä yleisesti koskevat tekniset säännöt. Valmistaja ei vastaa onnettomuuksista tai vahingoista, jotka ovat aiheutuneet siitä, ettei tätä käyttöohjetta ja turvallisuusohjeita ole noudatettu.

2. Laitteen kuvaus

1. Käsitellä
2. Virtakaapeli
3. Kellukytkin
4. Tukijalka
5. Pumpun liitäntäkulma
6. Liitäntähaara asennetulle letkulle
7. Pumpun liitäntä
8. Lattialaatta
9. Jalka

3. Toimituksen sisältö

• Käyttöohje
  • Jätevesiuppopumppu
• Pumpun liitäntäkulma
  • Liitäntähaara asennetulle letkulle

4. Asianmukainen käyttö

Konetta saa käyttää vain määräystenmukaiseen käyttöön. Mikään sen ylittävä käyttö ei ole määräystenmukaista käyttöä. Näin syntyvistä vahingoista ja loukkaantumisista vastaa käyttäjä itse, ei valmistaja.

Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden sekä käyttöohjeissa olevien asennusohjeiden ja käyttöohjeiden noudattaminen.

Konetta käyttävien ja huoltavien henkilöiden on oltava hyvin perehtynyt koneeseen ja tuntea siihen liittyvät vaarat.

Lisäksi voimassa olevia tapaturmientor- juntamääräyksiä on noudatettava mitä tarkimmin.

Työterveyteen ja turvatekniseen aluee-seen kuuluvia yleisiä sääntöjä on noudatettava.

Jos koneeseen tehdään muutoksia, valmistajan vastuu ei ole enää voimassa eikä valmistaja vastaa enää millään tavoin näin syntyvistä vahingoista.

Pumppu on tarkoitettu yksinomaan yksi- tyiseen käyttöön tulvien talojen ja puutar- hojen viemäröintiin. Hyväksytty pumppa- usaine: puhdas tai likainen vesi.

- Suspendoituneen kiintoainepitoisuuden likainen vesi ei saa ylittää 5%.

- Kiintoaineen hiukkaskoko likaisessa vedessä ei saa ylittää teknisissä tiedoissa ilmoitettua suurinta hiukkaskokoa. Minkä tahansa muun käytön ei katsota olevan määritelty eikä sallittu.

Käyttöalueet

- Säiliöiden, vesisäiliöiden, uima-altai- den, upotettujen ja tulvien viemäröinti

Määrittelemätön käyttö

• Pumppua ei ole tarkoitettu: nesteiden pumppaaminen yli 35 °C: n lämpötilassa;
• juomaveden toimittaminen tai neste-mäisen ruoan pumppaus;
  • suolaveden pumppaus;
• pumpata räjähtäviä, syttyviä, aggressiivisia tai terveydelle haitallisia aineita tai ihmisten jätteitä;
• kaupalliseen tai teolliseen käyttöön; tai
• jatkuva kierto (lampi).

Konetta saa käyttää vain valmistajan al- kuperäisillä lisävarusteilla ja alkuperäi- sillä työkaluilla. Valmistajan määrittämiä turvallisuus-, työ- ja huolto-ohjeita ja teknisissä tiedoissa annettuja mittoja on noudatettava. Ota huomioon, että laittei- tamme ei määräystenmukaisessa käytöss- sä ole tarkoitettu yritys-, ammattilais- tai teollisuuskäyttöön. Valmistajan takuu ja vastuu ei ole voimassa, jos laitetta käy- tetään yritystoiminnassa, käsityöläisam- mateissa tai teollisuudessa tai jossakin vastaavissa tehtävissä.

5. Yleiset turvallisuusohjeet

Yleiset turvallisuusohjeet

- Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole kokemusta tai tietoa, jos heitä on valvottu tai opastettu laitteen turvalliseen käyttöön ja he ymmärtävät vaarat mukana. Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman valvontaa.

- Henkilöt, jotka eivät ole perehtyneet käyttöohjeisiin, eivät saa käyttää laitetta. Laitteen käyttöä ei ole sallittu alle 16-vuotaille.

- Jos vedessä on ihmisiä, älä käytä laitetta.

- Suorita asianmukaiset toimenpiteet pitääksesi lapset poissa laitteesta sen ollessa käynnissä.

- Hävitä pakkausmateriaali oikein.

- Älä käytä laitetta tulenarkojen nesteiden tai kaasujen läheisyydessä. Huomaamattomuus johtaa tulipalon tai räjähdyksen vaaraan.

- Aggressiivisten, hankaavien (jauhavaikutus), syövyttävien, nestemäisten aineiden, suolaisen veden, puhdistusaineiden ja elintarvikkeiden kuljetus ei ole sallittua. Kuljetettavan nesteen lämpötila ei saa ylittää 35 °C.

- Säilytä laitetta kuivassa paikassa lasten ulottumattomissa.

- Älä työskentele vaurioituneiden tai keskeneräisten laitteiden tai laitteiden kanssa, jotka on muunnettu ilman valmistajan lupaa. Tarkasta ennen käyttöönottoa, että vaaditut sähköiset suojatoimenpiteet ovat voimassa.

- Tarkkaile laitetta käytön aikana (etenkin asuintiloissa, jotta havaitaan pumppujen automaattinen sammutus tai kuivakäynti ajoissa. Tarkista uimurikytkimen toiminta säännöllisesti (katso luku "Ensimmäinen käyttö"). Noudattamatta jättäminen mitätöi kaikki takuu- ja vastuuvaatimukset.

- Huomaa, että pumppu ei sovellu jatkuvaan käyttöön (esim. Puutarhalampien vesistöihin). Tarkista säännöllisesti, että laite toimii oikein.

- Huomaa, että laitteessa käytettävät voiteluaineet voivat vahingoittaa tai saastua, jos ne pääsevät ulos. Älä käytä pumppua puutarhalammikoissa, joissa on kalakantoja tai arvokkaita kasveja.

- Neste voi saastua voiteluaineiden vuotamisen vuoksi

- Älä kuljeta tai kiinnitä laitetta kaapelista tai paineletkusta.

- Suojaa laitetta pakkaselta ja kuivalta.

- Käytä vain alkuperäisiä lisävarusteita, äläkä tee laitteisiin muutoksia.

- Lue käyttöohjeen ohjeet aiheesta "huol-to ja puhdistus". Sähköasentajan on suoritettava kaikki toimenpiteet näiden lisäksi ja erityisesti niiden avaamiseksi. Jos tarvitset korjausta, ota aina yhteyttä huoltokeskukseemme.

Jäännösriskit

⚠ Kone on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti.

Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

Sähköturvallisuus:

• Asennuksen jälkeen verkkopistokkeen on oltava vapaasti käytettävissä, kun laite on toiminnassa.
• Tarkista asiantuntija ennen uuden pum-pun käyttöä:
• Maadoitus, moninkertainen suojamaadoitus; vikavirtapiirin on oltava energiantoimitusyrityksen turvallisuusmääräysten mukainen ja toimittava virheettömästi,
• Pistokeliitosten suojaus märältä.
• Jos tulvariski on olemassa, kiinnitä pistokeliitännät alueelle, joka on suojattu tulvilta.
• Varmista, että verkkojännite vastaa tyyppikilven teknisiä tietoja.
• Sähköasennuksen on oltava kansallisten johdotussääntöjen mukainen.
• Liitä laite vain pistorasiaan, jossa on vikavirtasuojalaite (vikavirtasuojakytkin), jonka nimellisvirta on enintään 30 mA; sulake vähintään 6 ampeeria.
• Tarkista ennen jokaista käyttöä, onko laitteessa, kaapelissa ja pistokkeessa vaurioita. Viallisia kaapeleita ei tule korjata, vaan ne on vaihdettava uusiin. Korjauta laitteesi vauriot asiantuntijan toimesta.
• Jos tämän laitteen virtajohto on vaurioitunut, vaaratekijöiden välttämiseksi sen on vaihdettava valmistajan, saman asia-kaspalvelun edustajan tai vastaavan pä-tevyyden omaavan henkilön toimesta.
• Älä vedä pistoketta kaapelista. Suojaa kaapeli kuumuudelta, öljyltä ja teräviltä reunoilta.
• Älä kuljeta tai kiinnitä laitetta kaapelista.
• Käytä vain jatkojohtoja, jotka on suojattu suihkevedeltä ja suunniteltu ulkokäyttöön.

Avaa kaapelirumpu aina kokonaan ennen käyttöä. Tarkista kaapeli vaurioiden varalta.

- Irrota pistoke pistorasiasta ennen töiden aloittamista, taukojen aikana ja jos laitetta ei käytetä.

- Verkkoliitäntäjohtojen poikkileikkaus ei saa olla pienempi kuin H07RN-F-merkkiset letkut. Linjan on oltava 10 m pitkä. Jatkokaapelin nauhan poikkileikkauksen on oltava vähintään 1,5 mm2.

Pumpun sisällä käytetään voiteluaineita, jotka voivat saastuttaa tyhjentyvät nesteet laitteen virheellisen käytön tai vaurioitumisen yhteydessä.

1. Tekniset tiedot

Mitat P x L x K	154 x 154 x 327 mm
Verkkoliitäntä	220 - 240 V~50 Hz
Ottoteho 750 W
Tuotto maks. 14000 l/h
Toimituspää maks.	9,5 m
Upotussyvyys max.	7 m
Letkun liitäntä	G1 1/4" = 41,9 mm35 mmG1" = 33,2 mm25 mm
Veden lämpötila maks.	35°C
Kotelointiluokka IPX8
Hiukkaskoko max. 30 mm
Paino 4,7 kg

Tekniset muokkaukset voivat muuttua!

7. Purkaminen

Avaa pakkaus ja ota laite varovasti ulos.

Poista pakkausmateriaali sekä pakkaus-/ ja kuljetusvarmistimet (jos sellaiset on).

Tarkasta, että toimitus on täydellinen.

Tarkasta, onko laitteessa tai lisätarvikkeissa kuljetusvaurioita. Säilytä pakkaus jos mahdollista takuuajan päättymiseen asti. Perehdy laitteeseen ennen sen käyttöä käyttämällä käyttöopasta.

Käytä vain alkuperäisiä osia lisävarusteisiin, kuluviin osiin ja varaosiin. Saat varaosat erikoistuneelta jälleenmyyjältä.

Ilmoita tuotenumeromme sekä laitteen tyyppi ja malli tilauksissasi.

⚠️ Huomio!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun sekä tukehtumisen vaara!

8. Rakentaminen / Ennen aloittamista

Linjan liittäminen (kuva 3)

• Pumppu asennetaan joko kiinteällä putkilinjalla tai taipuisalla letkulinjalla.
• Ruuvaa pumpun liitäntäkulma (5) pumpun liitäntään (6).
• Ruuvaa letkun (6) liitoshaara pumpun liitäntäkulmaan (5).
• Aseta letku letkun liitoshaaran (6) päälle ja kiinnitä se letkunkiristimellä. Vaihtoehtoisesti voit käyttää ruuviliitosta pumpun liitäntäkulmassa (5) tai letkun liitoshaarassa (6).

• Tarkista, että pumppu seisoo tukevasti akselin pohjalla tai ripustettu turvallisesti.

• Tarkista, että paineletku on kiinnitetty oikein ja käyttämätön pumpun ulostulo on täysin suljettu.
  • Vältä pumpun käymistä kuivana.

• Tarkista, että sähköliitäntä on 220V\~ - 240V\~ 50 Hz
• Tarkista virtapistokkeen kunto ja varmista, että pistorasia on riittävän su-lanut (vähintään 6 A). Työnnä pum-pun pistoke pistorasiaan ja pumppu on käyttövalmis.
• Varmista, ettei kosteus tai vesi koskaan pääse verkkovirtaan.
• On olemassa sähköiskun vaara.

9. Aloittaminen

⚠️ HUOMIO!

Asenna laite ehdottomasti täydellises- ti ennen kuin otat sen käyttöön!

Paikoitus / ripustaminen

• Pumpun akselin mittojen on oltava vähintään 45 x 45 x 45 cm, jotta uimuri-kytkin (3) voi liikkua vapaasti.
• Pumppu voidaan ripustaa kahvasta (1) tai sijoittaa akselin lattialle. Pumppu voidaan ripustaa ja / tai irrottaa köydellä.
• Turvallisen jousituksen varmistamiseksi kierrä köysi kahvan (1) pidikkeiden ympä- rille ja ohjaa sitä ylöspäin kahvan (1) läpi.
• Älä koskaan ripusta pumppua letkusta.
• Upota pumppu imettävään veteen muodostamalla 45 asteen kulma (pienentämään pumpun runkoon jääneen ilman määrää). Jos pumppu lepää lattialla, varmista, että se on tasaisella ja va-kaalla alustalla
• Varmista, että pumpattavassa nesteessä ei ole ihmisiä.
• Liitä pumppu verkkovirtaan.

Uimurikytkimen säätö

• Uimurikytkin (3) on asetettu siten, että välitön käyttöönotto on mahdollista. Kiinteää asennusta varten uimurikytkimen (3) toiminta on tarkastettava säännöllisesti (vähintään kolmen kuukauden välein).
• Uimurikytkin on kiinnitettävä siten, että kytkentäpiste ON-tasolle ja kytkentäpisteen OFF-tasolle päästään helposti ja vähän energiaa kuluttamalla.
• Tarkista tämä asettamalla pumppu astiaan, joka on täynnä vettä, nosta uimurikytkintä varovasti käsin ja laske sitten uudelleen. Tässä tapauksessa näet, kytkeytyykö pumppu päälle vai pois päältä.
• Varmista uimurikytkimen säätämisen aikana, ettei uimurikytkin kosketa lattiaa ennen kuin pumppu sammuu. Huomio! Kuivumisen ja laitteen vahingoittumisen vaara.

Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia VDE- ja DIN-määräyksiä.

Asiakkaan tekemän virtaliitännän sekä käytetyn jatkojohdon täytyy vastata näitä määräyksiä.

Viallinen sähköliitosjohto

Sähkön liitosjohtoihin syntyy usein eristysvaurioita. Syynä siihen voi olla:

• Painalluskohdat, kun liitosjohdot vie-dään ikkunan tai ovenraon läpi.
• Taittumiskohdat, kun liitosjohto kiinnitetään tai ohjataan epäasianmukaisesti.
• Leikkaantumiskohdat, kun liitosjohdon yli ajetaan.
• Eristysvauriot vedettäessä johto seinä-pistorasiasta.

- Eristeen vanhenemisesta johtuvat halkeamat.

Tällaisia viallisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristysvaurioiden takia hengenvaarallisia.

Tarkasta sähkön liitosjohdot säännöllisesti vaurioiden varalta. Varmista, että liitosjoh- to ei tarkastuksen aikana ole kiinni virta- verkossa.

Sähkön liitosjohtojen on vastattava asiaankuuluvia VDE- ja DIN-määräyksiä. Käytä vain liitosjohtoja, joissa on merkintä H05RN-F.

Tyyppimerkintä on pakollinen liitosjohdos- sa.

10. Puhdistus, Varastointi ja Kunnossapito

Huomio!

Sammuta moottori ja vedä virtapistoke irti pistorasiasta ennen kuin alat suorittaa korjaus-, huolto- ja puhdistustöitä.

Yleiset puhdistusohjeet

• Jos kuljetus tapahtuu eri paikoissa, pumppu on puhdistettava puhtaalla vedellä jokaisen käyttökerran jälkeen.
• Kiinteän asennuksen yhteydessä uimurikytkimen (3) toiminta on tarkastettava säännöllisesti (viimeistään kolmen kuukauden välein).
• Poista pumppukotelossa mahdollisesti olevat nukka- ja kuitupartikkelit vesi-suihkulla
• Poista liete säännöllisesti kuopan pohjasta (viimeistään 3 kuukauden välein) ja puhdista myös akselin seinät
• Puhdista saostukset uimurikytkimestä puhtaalla vedellä,

- Jos laitetta ei käytetä pitkään, pumppu on puhdistettava perusteellisesti viimeisen käyttökerran jälkeen ja ennen uutta käyttöä, koska käyttöönoton yhteydessä voi esiintyä vaikeuksia saostumien ja jäämien vuoksi.

Siipipyörän puhdistaminen

Jos juoksupyörän pyörä on likainen tai tu- kossa, voit puhdistaa sen pumpun liitän- nän (7) tai irrottamalla lattialaatan (8):

1. Ruuvaa pumpun liitäntäkulma (5) irti pumpun liitännästä (7).
2. Irrota ruuvit pumpun kotelon pohjassa ja irrota lattialaatta (8).
3. Irrota ruuvit jalkaosan alapuolelta (9) ja irrota jalkaosa (9).
4. Puhdista juoksupyörän kirkas vesi.
5. Kokoonpano tapahtuu päinvastaises- sa järjestyksessä.

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Optimaalinen varastointilämpötila on 5 - 30 °C.

Säilytä työkalua alkuperäisessä pakkauksessaan.

Peitä työkalu suojataksesi sitä pölyltä tai kosteudelta. Säilytä käyttöohje työkalun läheisyydessä.

Huolto

Pumppu on pitkälti huoltovapaa. Suosittelemme kuitenkin säännöllisiä tarkastuksia ja huoltoa pitkän käyttöiän varmistamiseksi.

Liitännän ja korjaukset

Sähkövarusteiden liitännän ja korjaukset saa tehdä vain sähköasentaja.

Ilmoita kyselyissä seuraavat tiedot:

• moottorin virtalaji
• koneen tyyppikilven tiedot
  • moottorin tyyppikilven tiedot

Asiakaspalvelutiedot

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Kuluvat osat*: Tiivisteet

* ei välttämättä kuulu toimitukseen!

11. Kuljetus

Käytä laitteen kuljettamiseen vain kuljetuskahvaa (1).

12. Hävittäminen

Laite on pakkauksessa kuljetusvaurioiden ehkäisemiseksi. Tämä pakkaus on raaka-ainetta ja siten uudelleen käytettävissä tai se voidaan viedä kierrätykseen.

Laite ja sen lisätarvikkeet koostuvat eri materiaaleista, kuten esim. metallista ja muovista. Vie vialliset rakenneosat erikoisjätteen keräykseen. Kysy lisätietoja alan erikoisliikkeestä tai kunnanvirastosta!

Vanhat laitteet eivät kuuluu kotitalousjätteeseen!

Tämä symboli osoittaa, ettei tuotetta saa hävittää kotitalousjätteen seassa sähkö- ja elektroniikkalaitteiden hävittämistä koskevan direktiivin (2012/19/EU) ja kansallisten lakien mukaisesti. Tuote on toimitettava asianmukaiseen keräyspisteeseen.

Tämä voi tapahtua palauttamalla tuote ostettaessa vastaava tuote tai toimittamalla tuote valtuutettuun keräyspistee-seen sähkö- ja elektroniikkalaitteiden jälleenkäsittelyä varten. Epäasianmukaisella vanhojen laitteiden käsittelyllä saattaa olla negatiivisia vaikutuksia ympäristölle ja ihmisten terveydelle sähkö- ja elektroniikkalaitteiden usein sisältämien mahdollisten vaarallisten aineiden vuoksi. Lisäksi tuotteen asianmukainen hävitys edesauttaa luonnollisten resurssien tehokasta hyödyntämistä. Tietoja vanhojen laitteiden keräyspisteistä saat kuntasi hallinnosta, julkisoikeudellisesta jätehuollosta, valtuutetusta sähkö- ja elektroniikkalaitteiden hävityspisteestä tai jätelaitokselta.

13. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, mistä saat apua, jos lait- teesi ei joskus toimi oikein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen.

Häiriö Mahdollinen syy Poistaminen
Pumppu ei käynnisty	Verkkojännitettä ei käytetä	Tarkista verkkojännite
	Kellukytkin (3) ei kytkeydy	Tuo uimurikytkin korkeammalle
Pumpuissa ei ole pur-kauksia	Pumpun kapasiteetti vähentää voimakkaasti likaantuneita ja hankaavia vesiseoksia	Puhdista pumput
Pumppu ei sammu Kellukytkin (3) ei voi pudota		Asenna pumput oikein kuopan pohjaan
Virtausnopeus riittämä-tön	Vähentää pumpun suo-rituskykyä voimakkaasti saastuneen veden ja veteen lisättävien aineiden avulla, jotka tuottavat jauhatusvai-kutuksen	Puhdista pumput
Pumppu sammuu lyhyen ajan kuluttua	Moottorikontaktori irrottaa pumput liian vakavan vesi-saasteen vuoksi.	Vedä virtapistoke irti ja puhdista pumppu sekä akseli
	Veden lämpötila liian korkea, moottorin kontaktori rikkou-tuu	Huomaa veden maksimilämpö-tila 35 °C!

DE	erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel	LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai šj straipsnj
GB	hereby declares the following conformity under the EU Directive and standards for the following article	FI	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
FR	déclare la conformité suivante selon la directive UE et les normes pour l’article	NL	verklaart hierbij dat het volgende artikel voldoet aan de daar-op betrekking hebbende EG-richtlijnen en normen
EE	kinnitab järgmist vastavus vastavalt ELi direktiivi ja standardite järgmist artiklinumbrit	FI	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
LV	apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu	SE	försäkrar härmed följande överensstämmelse enligt EU-di-rektiv och standarder för följande artikeln

Marke / Brand:

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti SE
