T 101 Adv HEPA - Putekļsūcējs Kärcher - Bezmaksas lietošanas instrukcija

Produkta veids	Universāls putekļsūcējs grīdām un sienu virsmām
Zīmols	Kärcher
Modelis	T 101 Adv HEPA
Lietojums	Profesionāls (viesnīcas, skolas, slimnīcas, rūpnīcas, biroji)
Tvertnes tilpums	10 L
Gaisa plūsma (maks.)	38 l/s
Vakuums (maks.)	18,5 kPa (185 mbar)
Nominālā patērētā jauda	500 W
Tīkla spriegums	220-240 V
Tīkla frekvence	50-60 Hz
Aizsardzības klase	II
Kabeļa garums	12 m
Tīkla kabeļa tips	H05VV 2x1,0 GF
Izmēri (G × P × A)	430 × 255 × 370 mm
Tipisks darba svars	6,6 kg
Sūkšanas šļūtenes diametrs	35 mm
Skaņas spiediena līmenis LpA	52 dB(A)
Skaņas jaudas līmenis LwA	64 dB(A)
Rokas un pleca vibrācijas vērtība	< 2,5 m/s²
Filtrācija	HEPA filtrs (īpašs piederums), izplūdes gaisa filtrs, motora aizsardzības filtrs, pastāvīgais filtrēšanas grozs
Darbība	Ar vai bez putekļsūcēja maisa
Iekļautie piederumi	Grīdas sprausla ar cietas virsmas/paklāja slēdzi, spraugu uzgalis, mēbeļu uzgalis, teleskopiskā caurule, sūkšanas šļūtene
Kopšana un apkope	Maisa nomaiņa, pastāvīgā filtrēšanas groza tīrīšana, filtru nomaiņa, tvertnes iztukšošana
Garantija	Atbilstoši valsts nosacījumiem (materiāla vai ražošanas defekts)

Bieži uzdotie jautājumi - T 101 Adv HEPA Kärcher

Kā lietot putekļsūcēju ar vai bez maisa?

Ierīce darbojas režīmā ar putekļsūcēja maisu (filca maisu) vai bez maisa. Bezmaisa režīmam izmantojiet iebūvēto pastāvīgo filtrēšanas grozu. Pirms lietošanas pārliecinieties, ka grozs ir pareizi nostiprināts.

Kad jānomaina HEPA filtrs?

HEPA filtrs (īpašs piederums) jāmaina vismaz reizi gadā vai biežāk, ja nepieciešams. Lai to nomainītu, atbloķējiet izplūdes režģi, izņemiet veco filtru un ievietojiet jauno.

Ko darīt, ja sūkšanas jauda samazinās?

Pārbaudiet un noņemiet aizsprostojumus sprauslā, caurulē vai sūkšanas šļūtenē. Nomainiet filca maisu, ja tas ir pilns. Nomazgājiet pastāvīgo filtrēšanas grozu zem tekoša ūdens un nosusiniet. Pārliecinieties, ka sūkšanas galva ir pareizi nofiksēta.

Kā tīrīt pastāvīgo filtrēšanas grozu?

Atbloķējiet un noņemiet sūkšanas galvu, pagrieziet to par 180° un nolieciet. Atbloķējiet pastāvīgo filtrēšanas grozu, izņemiet to un nomazgājiet zem tekoša ūdens. Pirms ievietošanas atpakaļ ļaujiet tam pilnībā nožūt.

Kā nomainīt putekļsūcēja maisu?

Atbloķējiet un noņemiet sūkšanas galvu. Izņemiet veco maisu no caurules, aizveriet aizvēršanas cilpiņu, lai maisu hermētiski noslēgtu. Ievietojiet jaunu maisu, pilnībā uzvelkot atveri uz caurules papēža, tad atgrieziet un nofiksējiet galvu.

Ierīce apstājas darbības laikā, ko darīt?

Motora termoaizsargs ir nostrādājis. Pārbaudiet, vai nav aizsprostojumu, nomainiet maisu, motora aizsardzības filtru vai izplūdes gaisa/HEPA filtru. Pirms atkārtotas ieslēgšanas ļaujiet turbīnai atdzist apmēram 30-40 minūtes.

Kā nomainīt barošanas kabeli?

Atskrūvējiet un noņemiet kabeļa vadotni, tad tinēja vāku. Attiniet kabeli, atvienojiet veco un pievienojiet jauno, ievērojot ceļu sprieguma atslogošanai. Pagrieziet tinēju par 90° pretēji pulksteņrādītāja virzienam, lai nospriegotu kabeli, pēc tam uzlieciet atpakaļ vāku un vadotni.

Kādi piederumi ir pieejami šim putekļsūcējam?

Ierīce tiek piegādāta ar grīdas sprauslu (cietas virsmas/paklāja slēdzis), spraugu uzgali, mēbeļu uzgali, teleskopisko cauruli un sūkšanas šļūteni. Papildu piederumi, piemēram, HEPA filtrs, ir pieejami vietnē www.kaercher.com.

Kā transportēt un uzglabāt putekļsūcēju?

Transportēšanai izmantojiet salokāmo rokturi un nobloķējiet ierīci, lai novērstu slīdēšanu. Uzglabājiet ierīci tikai iekštelpās, sausā vietā. Ievērojiet svaru 6,6 kg, lai izvairītos no traumām.

Ko darīt, ja sūkšanas laikā izplūst putekļi?

Pārbaudiet filca maisa piegulšanu un, ja nepieciešams, nomainiet to. Pārliecinieties, ka sūkšanas galva ir pareizi nofiksēta. Nomazgājiet pastāvīgo filtrēšanas grozu zem tekoša ūdens un nosusiniet. Nomainiet grozu vai motora aizsardzības filtru, ja nepieciešams.

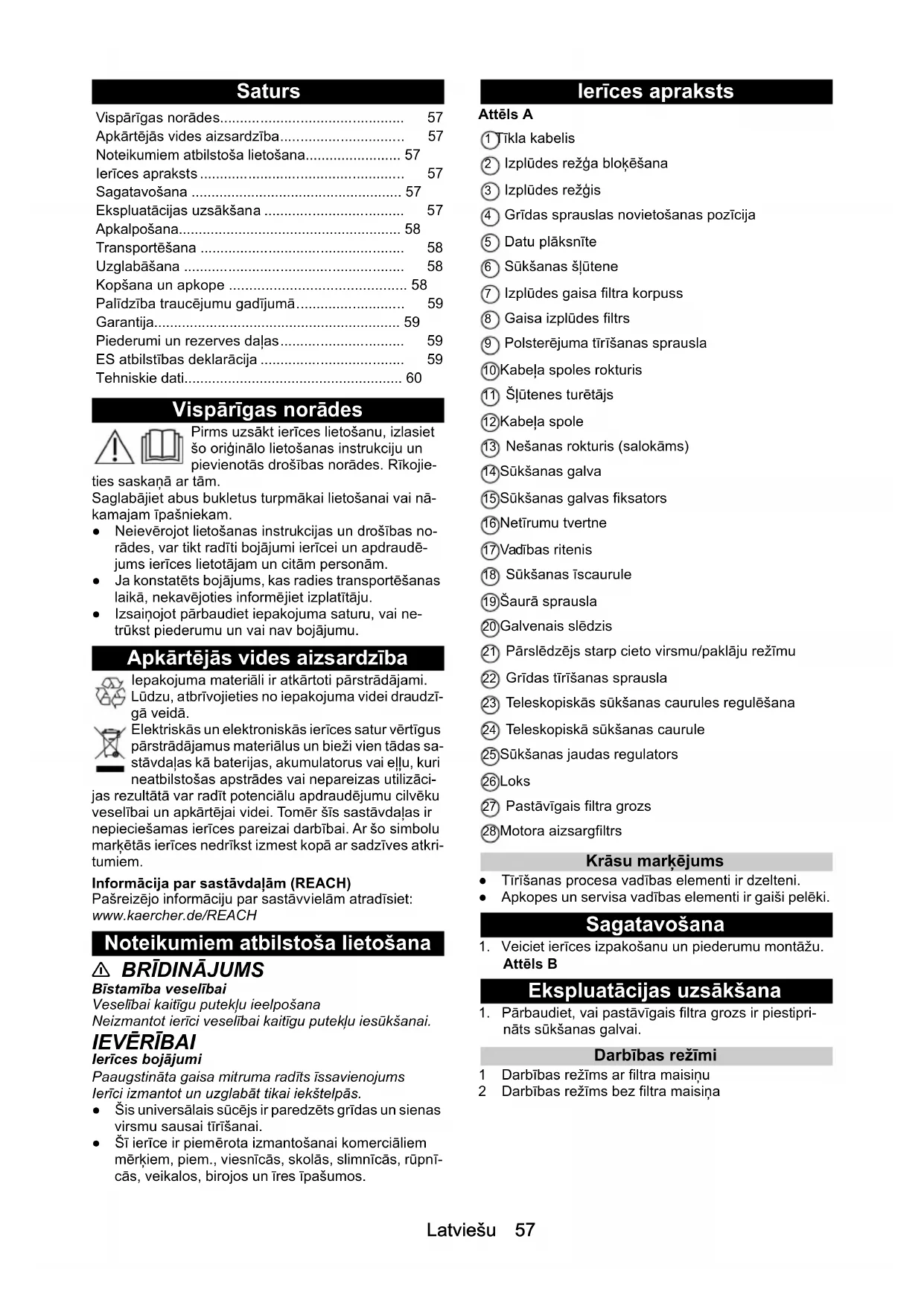

LIETOŠANAS INSTRUKCIJA T 101 Adv HEPA Kärcher

Noteikumiem atbilstoša lietosana. 57

lerices apraksts 57

Sagatavošana 57

Ekspluatacijas uzsakšana 57

Apkalpošana 58

Transportesana 58

Uzglabasana 58

Kopśana unapkope 58

Palidziba traucejum gadijumā. 59

Garantija. 59

Piederumi un rezerves dalas 59

Pirms uzsakt ierices lietošanu, izlasiet so originalo lietošanas instrukciju un pievienotas drošības norādes. Rikojie

ties saskaña ar tam.

Saglabajet abus bukletus turpmakai lietoisanai vai nakanjam ipasniekam.

• Neieverojot lietosanas instrukcijas un drostbas norades, var tikt raditi bojajumi iceri un apdraudejums icerces lietotajam un citam personam.
  Ja konstatets bojajums, kas radies transportešanas laikā, nekavējoties informējiet izplatītāju.
• Izsainojot pārbaudiet ipekojuma saturu, vai netrukst piederumu un vai nav bojajumu.

Apkārtējas vides aizsardzība

lepakojuma materiali ir atkartoti pärstradājami. Lūdzu, atbrīvojieties no iepakojuma videi draud gā veidā.

Elektriskas un elektroniskas ierices satur vertigus pāstrādājamus materiālus un bieži vien tādas sastāvdañas kā baterijas, akumulatorus vai ellu, kuri neatbilstošas apstrādes vai nepareizas utilizaci-

jas rezultata var radit potencialu apdraudejumu cilveku veselibai un apkartejai videi. Tomer sis sastavdalas ir nepiecesamas ierices pareizai daribai. Ar so simolu marketas ierices nedrikst izmest kopar sadzives atkritumiem.

Noteikumiem atbilstoša lietosana

BRIDINAJUMS

Bistamiba veselibai

Veselfbai kaitigu puteklu ieelposana Neizmantot ierici veselfbai kaitigu puteklu iesuksanai.

IEVERIBAI

lericesbojajumi

Paaugstinata gaisa mitruma radits issavienojums Ierici izmantot un uzglabat tikai iekestelpas.

• Sis universálais sucejs ir paredzets gridas un sienes virsmu sausai tīrīsanai.
• St ierfice ir piemerota izmantoisanai komercialiem merkiem, piem., viesnicas, skolas, slimnicas, rupnicas, veikalos, birojos un tres ipasumos.

lerices apraksts

Attels A

1 Tikla kabelis
② Izpludes rezga blokešana
3 Izpludes rezgis
④ Gridas sprauslas novietosanas pozicija
⑤ Datu plaksnite
⑥ Sūkšanas šlutene
⑦ Izpludes gaisafiltra korpuss
Gaisa izpludes filtrs
9 Polsterejuma tiriisanas sprausla
10Kabela spoles rokturis
1) Sltenes turetajs
12Kabela spole
13 Neşanas rokturis (salokāms)
(4)Suksanas galva
15Suksanas galvas fiksators
16Netirumutvertne
⑦ Vadibas ritenis
18Suksanas tscaurule
19 Saura sprausla
20Galvenais sledzis
21 Parsledzëjs starp cieto virsmu/paklaju režimu
22 Gridas tirisanas spreusla
23 Teleskopiskas suksanas caurules regulësana
24 Teleskopiska sukstanas caurule
(25)Suksanas jaudas regulators
26Loks
Pastavigais filtragrozs
28)Motora aizsargfiltrts

Krasumarkejums

Tirišanas procesa vadibas elementi ir dzelteni.
- Apkopes un servisa vadibas elementi ir gaiši peleki.

Sagatavošana

1. Veiciet ierices izpakosanu un piederumu montazu. Attels B

Eksplaatacijas uzsaksana

1. Pärbaudiet, vai pastāvīgais filtra grozs ir piestipri-nats sukšanas galvai.

Darbības režimi

1 Darbības režims ar filtra maisinu
2 Darbības režims bez filtra maiṣa

HEPA filtraspecialais piederums) uzstadiisan

1. Atblokējiet un nonemiet izplūdes režgi.
2. Iznemiet izpludes gaisa filtra korpusu.
3. levietojiet HEPA filtru (specialais piederums).
4. Uzstadiet un noblokejiet izpludes rezi.

Filtra maisinha ivietošana

1. Atblokëjiet un nonemiet iesūkšanas galvu.
2. Uzspraudiet flisa filtra maisiju. Parvelciet filtra mai-sina atveri pilnibā pāri sukšanas Iscaurules galam. Attēls C
3. Uzlieciet unnofiksejiet sukshanas galvu.

Apkalpoşana

lericesieslegsana

1. lespraudiet tikla spraudni.
2. lesegt ierici ar galveno slezdi.

Suksanas jaudas iestatishana

1. Sūkṣanas jaudu regulējiet ar sūkṣanas jaudas regula-tatoru.

Tirisanasrezims

1. Gridas tirisanas sprauslas parsledzju iestatit uz cieto virsmu vai paklaju rezimu.
2. Veiciet tīrīsānu.

Ierices izslegsana

1. Izslegt ierici ar galveno sledzi.
2. Izvikkt tikla spreudni.

Pec katras lietošanas

1. Iztuksojiet tvertni.
2. Ierici no iekspuses un arpuses nosuciet un notiriet ar mitru lupatiu.

Transportesana

△UZMANIBU

Svara neieverošana

Savainojumu un bojajumu draudi

Transportejot nemiet vera ierices svaru.

1. Pārvadājot ierici transportlidzeklos, nodrošiniet to pret slidešanu un apgāšanos atbilstoši attieçigajam spēkā esosajam prasibām.

Uzglabāšana

UZMANIBU

Svara neieverošana

Savainojumu un bojajumu draudi

Uzglabajot nemiet vērā ierices svaru.

Ierici drikst uzglabat tikai iekstelpas.

Kopsana unapkope

△BISTAMI

Stravas sitiena bistamiba

lespejams gut iveainojumus, pieskaroties stravu vadošam detalam

Izslédziet ierici.

Atvienojiet tikla spraudni.

Pastaviga filtragroza tirisana

IEVERIBAI

Mitra pastāvīgā filtra groza radīts apdraudējums

lericesbojajumu risks

Nekad neievietojiet pastaviga filtra grozu, ja tas ir mitrs.

1. Atblokejiet un nonemiet iesuksanas galvu.
2. Pagrieziet sukšanas galvu par 180° un nolieciet.
3. Atblokējiet un nonemiet pastāvīgā filtra grozu.
4. Ja nepiecesams, veiciet pastaviga filtra groza (mazgajams) tiriisanu zem tekoša udens.
5. Uzlieciet pastāvīgā filtra grozu unnofiksejiet to savā viēṭa.
6. Uzlieciet unnofiksejiet sukshanas galvu.

Izpludes gaisa filtrs: nomainiet pec vajadzibas, bet ne retak kā reizi gadā.

1. Atblokējiet un nonemiet izplūdes režgi.
2. Nonemiet izpludes gaisa filtra korpusu
3. Gaisa izpludes filtru iznemiet no izpludes gaisa filtra korpusa.
4. Izplūdes gaisa filtra korpusa ievietojiet jaunu izplūdes gaisa filtru.
5. levietojiet izpludes gaisa filtra korpusu.
6. Uzstadiet un noblokejiet izpludes rezi.

HEPA filtraspecialaispiederums)nomaina

HEPA filters: nomainiet péc vajadzibas, bet ne retak ka reizi gadà.

1. Atblokējiet un nonemiet izplūdes režgi.
2. Iznemiet HEPA filtru (specialais piederums).
3. levietojiet jaunu HEPA filtru (specialis piederums).
4. Uzstadiet un noblokejiet izpludes rezi.

Motora aizsargfiltra nomaina

1. Atblokëjiet un nonemiet iesukšanas galvu.
2. Pagrieziet sukšanas galvu par 180° un nolieciet.
3. Atblokëjiet un nonemiet pastāvīgā filtra grozu.
4. Iznemiet motora aizsargfiltru.
5. levietojiet jaunu motora aizsargfiltru.
6. Uzlieciet pastaviga filtra grozu unnofiksejiet to savavieta.
7. Uzlieciet unnofiksejiet sukkanas galvu.

Tikla kabela nomaina

1. Atskruvejiet un nonemiet tikla kabela vadotni. Attels E
2. Atskruvejiet un nonemiet kabela spoles vaku.
3. Notiniet tikla kabeli no kabela spoles. Attels F
4. Atvienojiet un iznemiet tikla kabeli.
5. lespraudiet jauno tikla kabeli un izvietojiet to, ka paradits attelā (vilces atslogojums). Attels G
6. Pagrieziet kabela spoli par 90^ preteji pulkstenradi-taja raditaja virzienam ta, lai tikla kabelis butu nedaudz nospriegots un tadejadi ciesi pieguletu uzgalim.

Attels H

1. Kabelu spoles vaku uzlieciet tā, lai tikla kabelis netiktu saspiests. Nostipriniet vaku.

Attels I

1. Uztiniet tikla kabeli pulkstenraditaja kustibas virziena.
2. Uzlieciet un nostipriniet tikla kabela vadotni. Attels J

Palidziba traucējumu gadijumā

△BISTAMI

Strāvas sitiena bīstamība

lespejams gut ievainojumus, pieskaroties stravu vadošam detalam

Izsledzietierici.

Atvienojiet tikla spraudni.

lericeekspluatacijasaikiazsledzas

Nostrādājusi motora termoaizsardzība

1. Pärbaudit visas dalas, vai tās nav nosprostotas.
2. Nomainiet flisa filtra maisinu.
3. Nomainiet motora aizsargfiltru.
4. Nomainiet izplūdes gaisa filtru vai HEPA filtru (spe-cialais pigeonums).
5. Laujiet motora turbinai atdzist apmēram 30-40 minutes. lesledziet ierici atkartoti.

Suksanas turbina nedarbojas

1. Pärbaudit kontaktligzdu un strāvas padeves droši-nātaju.
2. Pärbaudit ierices tikla kabeli un tikla spraudni.
3. lesledziet ierici atkartoti.

Samazinās sukšanas jauda

1. Iznemiet visus nosprostojumus no sukstanas sprauslas, sukstanas caurules vai sukstanas šlute-nes.
2. Nomainiet flisa filtra maisinu.
3. Iztiriiet pastaviga filtra grozu zem tekoša udens un laujiet tam izžut.
4. Kärtigi uzlieciet/nofiksejiet sukšanas galvu.
5. Nomainiet bojatu sukstanas sluteni.
6. Nomainiet motora aizsargfiltru.

Puteklu noplude sukshanas laikā

1. Pârbaudiet flísa filtrà maișna fiksăciju.
2. Nomainiet flisa filtra maisinu.
3. Kärtigi uzlieciet/nofiksējiet sukšanas galvu.
4. Iztī riet pastāvīgā filtra grozu zem tekoša udens un laujiet tam izžut.
5. levietojiet jaunu pastaviga filtra grozu.
6. Pareizi ivietojiet vai nomainiet motora aizsargfiltru.

Klientu apkalpošanas dinests

Ja traucejumu nav iespejams novérst, to nepiecesams pārbaudit klientu apkalposanas dienestam.

Garantija

Katra valsti ir spekā mūsu atbildīgā tirdzniecības uzēmuma izdotie garantijas nosacjūmi Garantijas terma Jusu ierices iespejamos darbības traucējumus mēns novērsīsim bez maksas, ja to cēlonisBUS materiāla vai rǎzosanas klūda. Garantijas gadijumā ar pirkumu apliecinòsu dokumentu versieties pie tiringotāja vai tuväkajā pilnvarotajā.clientu apkalposanas centra.

(Adresi skatit aizmugure)

Papildu informacija par garantiju (ja tada ir pieejama) ir atrodama vietjās Karcher timekla vietnes servisa sadala "Lejupielades".

Ar so mēs pazinojam, ka turpmak tekstā minetās iekar-tas projekts un konstrukcija, kā ari mūsu izgatavotais modelis atbilst ES direktivu drošibas un veselibas pamatrasibam. Veicot ar mums naskanotas izmainas iekar-tas uzbvē, sī deklaracija zaude savu speku. Produtos: Sausās sukšanas puteklsucejs

Parakstifāji rīkojas valdes vārdā un ar tās pilnvaru.

		Kärcher T 10/1 (Adv/HEPA)	Kärcher T 15/1 (Adv/HEPA)
Strāvas pieslēgums
Tikla spiregums V 220-240 220-240
Fāze ~ 1 1
Tikla frekvence Hz 50-60 50-60
Aizsardzības klase II II
Nominālais jaudas patēriņš	W	500	500
Ierīces veiktspējas dati
Tvertnes satura	I	10	15
Gaisa apjoms (maks.)	I/s	38	38
Vakuuma vērtība (maks.)	kPa (mbar)	18,5 (185)	18,5 (185)
Izmēri un svars
Garums x platums x augstums	mm	430 x 255 x 370	430 x 255 x 420
Raksturīgais ekspluatācijas svars	kg	6,6	6,9
Sūkşanas šljūtenes diametrs	mm	35	35
Vides nosacijumi
Vides temperatūrā (maks.)	°C	+40	+40
Aprēkinātās vērtības saskaṇā ar EN 60335-2-69
Trošëna spiediena liimenis LpA	dB(A)	52	52
Nedrošības faktors KpA	dB(A)	2 2
Trošëna intensitātes liimenis LWA	dB(A)	64	64
Roku-plaukstu vibrācijas vērtība	m/s2	<2,5	<2,5
Nedrošības faktors K	m/s2	0,2	0,2
Tikla kabelis
Tikla kabela tips	mm2	H05VV 2x1,0 GF	H05VV 2x1,0 GF
Dαλas numurs (EU)		6.650-915.0	6.650-915.0
Dαλas numurs (GB)		6.652-282.0	6.652-282.0
Dαλas numurs (CH)		6.652-281.0	6.652-281.0
Kabeiμ garums	m	12	12

Paturetas tiesibas uz tehniskajam izmainam.
