HD 13184 S S Plus - Augstspiediena tīrītājs Kärcher - Bezmaksas lietošanas instrukcija

Produkta veids	Profesionāls augstspiediena tīrītājs
Zīmols	Kärcher
Modelis	HD 13184 S S Plus (HD 13/18 S Plus)
Maks. darba spiediens	180 bāri (18 MPa)
Maks. plūsmas ātrums	1300 l/h (21,67 l/min)
Patērētā jauda	9,2 kW
Elektroapgāde	230 V / 50 Hz / 3~ (trīsfāžu)
Aizsardzības veids	IPX5
Svars (bez piederumiem)	apm. 84 kg
Izmēri (G × P × A)	560 × 500 × 1090 mm
Mazgāšanas līdzekļa tvertnes tilpums	6 litri
Maks. ieejas ūdens temperatūra	60 °C
Skaņas spiediena līmenis LpA	72 dB(A)
Skaņas jaudas līmenis LWA	87 dB(A)
Motoreļļas veids	SAE 90
Eļļas daudzums	1,2 litri
Galvenās funkcijas	Augstspiediena tīrīšana, zema spiediena tīrīšana ar mazgāšanas līdzekli, spiediena/plūsmas regulēšana
Drošības ierīces	Izplūdes vārsts, spiediena slēdzis, drošības fiksators uz pistoles
Regulārā apkope	Eļļas līmeņa pārbaude, smalkā filtra tīrīšana, eļļas maiņa ik pēc 500 h
Garantija	Atbilstoši izplatīšanas valsts nosacījumiem

Bieži uzdotie jautājumi - HD 13184 S S Plus Kärcher

Kā iedarbināt ierīci?

Pārliecinieties, ka ūdens padeve ir atvērta un strāvas kabelis ir pievienots. Iestatiet galveno slēdzi uz 'I'. Iedegas zaļā indikatora gaisma. Noņemiet pistoles drošību, virzot aizbīdni atpakaļ, pēc tam atveriet pistoli, lai sāktu strūklu.

Kā noregulēt darba spiedienu?

Spiedienu un plūsmu regulē, pagriežot spiediena un daudzuma regulatoru, kas atrodas uz sprauslas. Pagrieziet + virzienā, lai palielinātu, - virzienā, lai samazinātu.

Vai es drīkstu izmantot mazgāšanas līdzekļus, kas nav Kärcher?

Ieteicams izmantot tikai Kärcher apstiprinātus mazgāšanas līdzekļus, lai nesabojātu ierīci un tīrāmo priekšmetu. Ievērojiet mazgāšanas līdzekļa norādījumus par devām un drošību.

Ko darīt, ja ierīce neceļ spiedienu?

Pārbaudiet, vai sprausla atrodas augstspiediena pozīcijā. Iztīriet vai nomainiet sprauslu un smalko filtru. Atgaisojiet ierīci. Pārliecinieties, ka ieejas ūdens plūsma ir pietiekama (min. 1400 l/h). Ja problēma saglabājas, sazinieties ar servisa centru.

Kā izliet motoreļļu?

Izslēdziet ierīci un atvienojiet kontaktdakšu. Noņemiet vāku. Atskrūvējiet iztukšošanas skrūvi motora korpusa priekšpusē. Savāciet eļļu traukā. Atskrūvējiet vāciņu, iepildiet 1,2 litrus SAE 90 eļļas, pēc tam uzlieciet vāku. Nododiet izlietoto eļļu atkritumu savākšanas punktā.

Kā tīrīt smalko filtru?

Izslēdziet ierīci un atvienojiet to. Noņemiet vāku, atskrūvējiet filtra vāciņu un izņemiet filtru. Iztīriet to ar tīru ūdeni vai saspiestu gaisu, pēc tam salieciet pretējā secībā. Veiciet šo operāciju katru nedēļu.

Ko darīt, ja zem ierīces tek ūdens?

Līdz 3 pilieniem minūtē ir normāli. Ja noplūde ir lielāka, nogādājiet ierīci pārbaudei servisa centrā. Pārbaudiet arī augstspiediena šļūtenes un savienojumu hermētiskumu.

Kā uzglabāt ierīci ziemai?

Iztukšojiet mazgāšanas līdzekļa tvertni un izlejiet atlikušo ūdeni. Iesūknējiet ierīcē glikola bāzes antifrīzu, ļaujot sūknim darboties maksimāli 1 minūti. Uzglabājiet ierīci vietā, kur nav sala.

Cik ilgi ierīce ir gatava darbam?

Ierīce paliek gaidstāvē 30 minūtes pēc pistoles aizvēršanas. Pēc šī laika zaļā indikatora gaisma mirgo un ierīce apstājas. Lai atiestatītu, pagrieziet slēdzi uz '0', pagaidiet dažas sekundes, pēc tam atkal uz 'I'.

Kā nomainīt augstspiediena sprauslu pret zema spiediena sprauslu?

Izslēdziet ierīci un atveriet pistoli, lai atbrīvotu spiedienu. Pabīdiet drošības fiksatoru uz priekšu. Nomainiet augstspiediena sprauslu pret komplektā iekļauto zema spiediena sprauslu (250 izmērs). Pēc tam noregulējiet mazgāšanas līdzekļa dozēšanas vārstu uz vēlamo koncentrāciju.

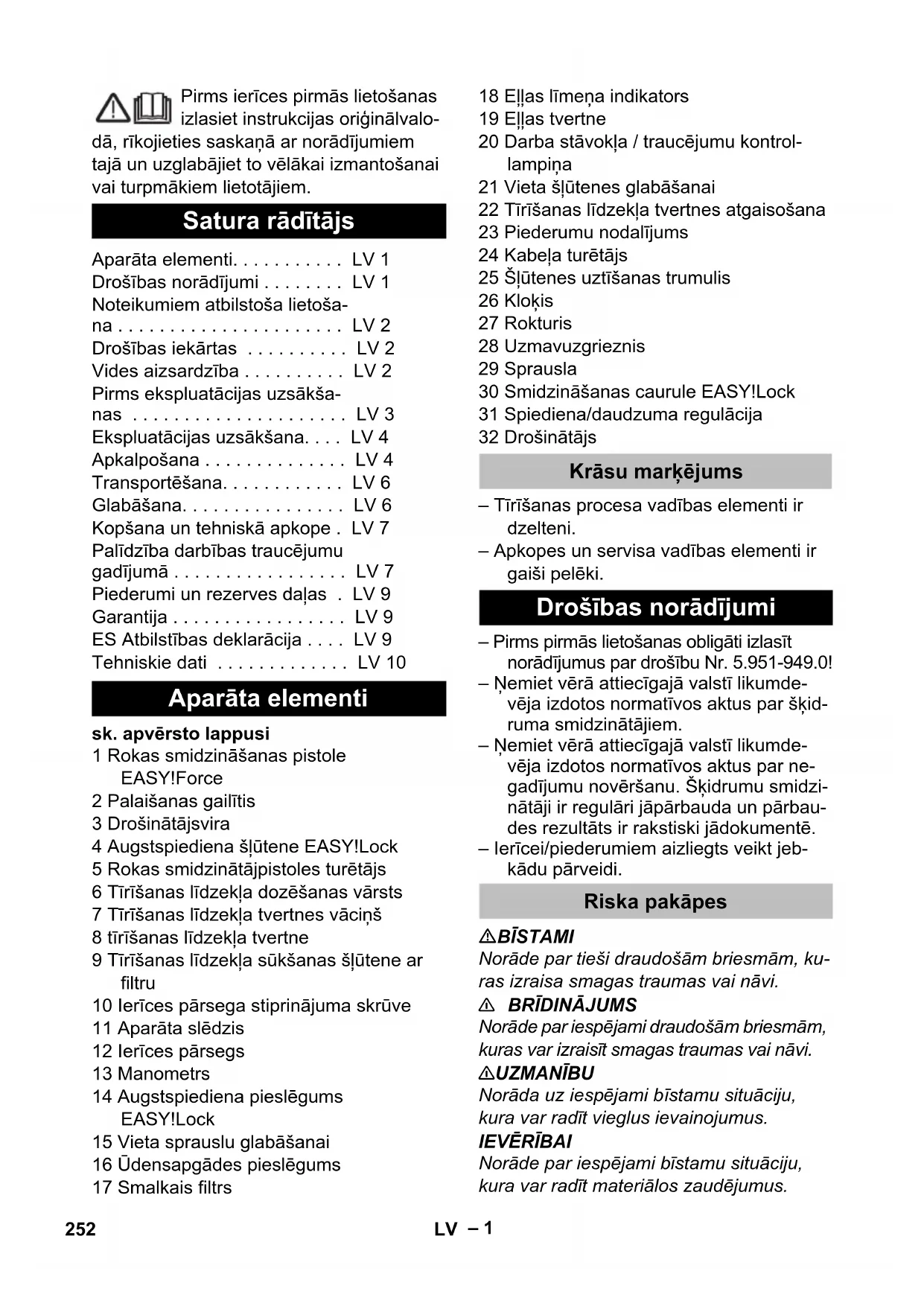

LIETOŠANAS INSTRUKCIJA HD 13184 S S Plus Kärcher

Pirms ierīces pirmās lietošanas izlasiet instrukcijas oriğinālvalodā, rīkojieties saskaṇā ar norādījumiem tajā un uzglabājiet to vēlākai izmantošanai vai turpmākiem lietotājiem.

Satura rādītājs

Aparāta elementi. . . . . . . . . LV 1

Drošības norādījumi ..... LV 1

Noteikumiem atbilstoša lietošana .... LV 2

Drošības iekārtas ..... LV 2

Vides aizsardzība ..... LV 2

Pirms ekspluatācijas uzsākšanas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 3

Ekspluatācijas uzsākšana.... LV 4

Apkalpošana . . . . . . . . . . . . . LV 4

Transportēšana. . . . . . . . . . . LV 6

Glabāšana. LV 6

Kopšana un tehniskā apkope. LV 7

Palīdzība darbības traucējumu gadījumā . . . . . . . . . . . . . . . LV 7

Piederumi un rezerves daļas . LV 9

Garantija LV 9

ES Atbilstības deklarācija .... LV 9

Tehniskie dati . . . . . . . . . . . . . . LV 10

Aparāta elementi

sk. apvērsto lappusi

1 Rokas smidzināšanas pistole EASY!Force

2 Palaišanas gailītis

3 Drošinātājsvira

4 Augstspiediena šljutene EASY!Lock

5 Rokas smidzinātājpistoles turētājs

6 Tīrīšanas līdzekļa dozēšanas vārsts

7 Tīrīšanas līdzekļa tvertnes vāciņš

8 tīrīšanas līdzekļa tvertne

9 Tīrīšanas līdzekļa sūkšanas šļūtene ar filtru

10 lerīces pārsega stiprinājuma skrūve

11 Aparāta slēdzis

12 lerīces pārsegs

13 Manometrs

14 Augstspiediena pieslēgums EASY!Lock

15 Vieta sprauslu glabāšanai

16 Ūdensapgādes pieslēgums

17 Smalkais filtrs

18 Ellas limena indikators

19 Ellas tvertne

20 Darba stāvokļa / traucējumu kontrollampiņa

21 Vieta šlūtenes glabāšanai

22 Tīrīšanas līdzekļa tvertnes atgaisošana

23 Piederumu nodalijums

24 Kabela turētājs

25 Šlūtenes uztīšanas trumulis

26 Klokis

27 Rokturis

28 Uzmavuzgrieznis

29 Sprausla

30 Smidzināšanas caurule EASY!Lock

31 Spiediena/daudzuma regulācija

32 Drošinātājs

Krāsu markējums

– Tīrīšanas procesa vadības elementi ir dzelteni.

- Apkopes un servisa vadības elementi ir gaiši pelēki.

Drošības norādījumi

– Pirms pirmās lietošanas obligāti izlasīt norādījumus par drošību Nr. 5.951-949.0!

– Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par šķid-ruma smidzinātājiem.

– Nemiet vērā attiecīgajā valstī likumdevēja izdotos normatīvos aktus par negadījumu novēršanu. Škīdrumu smidzinātāji ir regulāri jāpārbauda un pārbaudes rezultāts ir rakstiski jādokumentē.

– lerīcei/piederumiem aizliegts veikt jebkādu pārveidi.

Riska pakāpes

⚠️BĪSTAMI

Norāde par tieši draudošām briesmām, ku-ras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĚRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Simboli uz aparāta

Nepareizi lietojot, augstspiedie- na strūkla var būt bīstama. Strūk-

lu nedrīkst vērst uz cilvēkiem, dzīvniekiem, zem sprieguma esošām elektriskām iekārtām un uz pašu aparātu.

Saskaṇā ar spēkā esošajiem noteikumiem aparātu nedrīkst izmantot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots firmas KÄRCHER sistēmas dalītājs vai kā alternatīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA.

Üdens, kurš ir plūdis cauri sistēmas dalītā-jam, vairs nav uzskatāms par dzeramo üdeni.

⚠UZMANĪBU

Sistēmas atdalītāju vienmēr pieslēdziet ūdensapgādes sistēmai, nevis ierīcei.

Noteikumiem atbilstoša lietošana

Izmantojiet šo augstspiediena tīrīšanas aparātu tikai

– tīrīšanai ar zemspiediena strūklu un tīrīšanas līdzekli (piemēram, iekārtu, transportlīdzekļu, būvju, instrumentu tīrīšanai),
– tīrīšanai ar augstspiediena strūklu bez tīrīšanas līdzekļa (piemēram, fasāžu, terašu, dārza piederumu tīrīšanai).

Stingri pielipušu netīrumu noņemšanai mēs kā speciālu piederumu iesakām izmantot netīrumu griezni.

Üdens kvalitätes prasības:

IEVĚRĪBAI

Kā augstspiediena škīdrumu drīkst izman- tot tikai tīru ūdeni. Netīrumi rada iekārtas priekšlaicīgu nolietošanos vai nosēdumus. Izmantojot attīrītu ūdeni, nedrīkst pārsniegt tālāk norādītās robežvērtības.

pH vērtība 6,5...9,5
strāvas vadītspēja * Tīra ūdens va-dītspēja+1200 μS/cm
nosēdināmās vielas ** < 0,5	mg/l

filtrējamās vielas *** < 50 mg/l
oglūdeņraži < 20 mg/l
hlorīdi < 300 mg/l
Sulfāti < 240 mg/l
kalcijš < 200 mg/l
kopējā ūdens cietība < 28 °dH< 50 °TH< 500 ppm(mg CaCO_3 /l)
dzelzs < 0,5 mg/l
mangāns < 0,05 mg/l
varš	< 2 mg/l
Aktīvais hlors	< 0,3 mg/l
bez nepatīkamas smakas
* kopā maksimāli 2000 μS/cm** pārbaudes tilpums 1 l, nosēdināšanaslaiks 30 min*** neattiecas uz abrazīvām vielām

Drošības iekārtas

Drošības ierīces kalpo lietotāja aizsardzībai un tās nedrīkst izslēgt vai apiet to darbību.

Pärplüdes värsts ar manometrisko slēdzi

Samazinot ar spiediena/daudzuma regulē-tāju ūdens padevi, atveras pārplūdes vārsts un daļa ūdens plūst uz sūkņa ieplūdes pusi.

Ja rokas smidzināšanas pistoles mēlīte tiek atlaista, manometriskais slēdzis atslēdz sūkni, un augstspiediena strūkla vairs netiek izsmidzināta. Pavelkot mēlīti, sūknis atkal ieslēdzas.

Pārplūdes spiediens un manometriskais vārsts rūpnīcā ir iestatīti un noplombēti. Regulējumus drīkst veikt tikai klientu apkalpošanas dienests.

Vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet nogādājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderī- gus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Baterijas, ella un tamlīdzīgas vielas nedrīkst nokļūt apkārtējā vidē. Tādēl lūdzam utilizēt vecās ierīces ar atbilstošu atkritumu savākšanas sistēmu starpniecī- bu.

Elektriskās un elektroniskās ierīces bieži vien satur sastāvdaļas, kuras, to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā, var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Pirms ekspluatācijas uzsākšanas

Izsainošana

– Pēc izsaiņošanas pārbaudiet iepakoju-ma saturu.
– Par transportēšanas bojājumiem neka-vējoties ziņojiet tirgotājam.

Ellas līmeņa pārbaude

→ Nolasiet ellas līmeņa indikatoru, aparātam atrodoties vertikālā stāvoklī. Ellas līmenim ir jābūt virs abiem rādītājiem.

Ellas tvertnes atgaisošanas aktivizēšana

→ Izskrūvējiet pārsega stiprinājuma skrūvi, nonemiet pārsegu.
→ Nogrieziet ellas tvertnes vācina galu.
→ Piestipriniet ierīces pārsegu.

Rokas smidzināšanas pistoles, smidzināšanas caurules un sprauslas montāža

Norādījums: EASY!Lock sistēma ātri un droši savieno komponentus, izmantojot ātro vītni ar tikai vienu apgriezienu.

→ Augstspiediena sprauslu uzspraudiet uz smidzināšanas caurules
→ Uzlieciet un ar roku pievelciet savienotājuzgriezni (EASY!Lock).
→ Smidzināšanas cauruli savienojiet ar rokas smidzināšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock).

Pierīču montāža

Aparātiem bez šlūtenes uztīšanas trumuļa:

→ Augstspiediena šlūteni savienojiet ar rokas smidzināšanas pistoli un ierīces augstspiediena pieslēgumu un pievelciet ar roku (EASY!Lock).
→ Kabeļa turētāju iestipriniet roktura sānu atverē.

Aparātiem ar šlūtenes uztīšanas trumuli:

→ levietojiet un nofiksējiet kloki šlūtenes uztīšanas trumuļa vārpstā.
→ Augstspiediena šlūteni pirms uztīšanas izlikt taisni.
Griežot kloki, vienmērīgi uztiniet augstspiediena šlūteni uz trumuļa. Griešanas virzienu izvēlieties tā, lai augstspiediena šlūtene netiktu pārlocīta.
→ Augstspiediena šlūteni savienojiet ar rokas smidzināšanas pistoli un savienojumu pievelciet ar roku (EASY!Lock).

Ekspluatācijas uzsākšana

⚠ BRĪDINĀJUMS

Savainošanās risks! Ierīcei, piederumiem, pievadiem un pieslēgumiem jābūt nevainojamā stāvoklī. Ja to stāvoklis nav apmierinošs, tad ierīci izmantot nav atļauts.

Elektropadeve

⚠BĪSTAMI

Elektriskās strāvas trieciena risks.

• Aparāts ir obligāti jāpieslēdz barošanas tīklam, izmantojot kontaktdakšu. Ir aizliegts izmantot neatvienojamu savienojumu ar barošanas tīklu. Kontaktdakša nodrošina atvienošanu no tīkla.
  – lerīci pieslēdziet tikai mainstrāvai.
• Kontaktligzdas minimālais drošinātājs (skatīt Tehniskajos datos).
• Nedrīkst pārsniegt maksimāli pieļauja- mo tīkla pretestību strāvas pieslēguma vietā (skatīt tehniskos datus). Ja ir ne- skaidrības par Jūsu pieslēguma vietā pastāvošo tīkla pretestību, lūdzu, sazinieties ar Jūsu energoapgādes uzņē- mumu.
• Izmantojiet pagarinātāja kabeli ar pie-tiekošu škērsgriezumu (skatiet "Tehnis-kos datus") un notiniet to pilnībā no ka-belā trumula.

Pieslēgumu lielumus skatīt uz ražotāja datu plāksnītes/tehniskajos datos.

→ Notiniet tīkla kabeli un novietojiet uz grīdas.

→ lespraudiet kontaktdakšu kontakligzdā.

Üdensapgāde

Pieslēgšana ūdensvadam

⚠ BRĪDINĀJUMS

levērojiet ūdensapgādes uzņēmuma izstrādātos noteikumus.

Saskaṇā ar spēkā esošajiem noteikumiem aparātu nedrīkst izmantot bez dzeramā ūdens sistēmas dalītāja. Jāizmanto piemērots firmas KÄRCHER sistēmas dalītājs vai kā alternatīva - sistēmas dalītājs atbilstoši EN 12729 tipam BA.

Üdens, kurš ir plūdis cauri sistēmas dalītā-jam, vairs nav uzskatāms par dzeramo üdeni.

Pieslēguma lielumus skatīt tehniskajos datos.

→ Padeves šlūteni (minimālais garums 7,5 m, minimālais diametrs 1") pieslē-dziet ierīces ūdens pieslēgvietai un ūdens pievadam (piemēram, ūdenskrā-nam).

Norādījums:

Padeves šlūtene nav iekļauta piegādes komplektā.

→ Attaisiet ūdens padeves krānu.

Üdens süknēšana no atklātām tvertnēm

→ Sūkšanas šlūteni ar filtru (pasūtījuma Nr. 4.440-238.0) pieskrūvējiet ūdens pieslēgvietai.

→ lerīces atgaisošana: Noskrūvējiet sprauslu. Darbiniet ierīci tik ilgi, līdz ūdens izplūst, nesaturot gaisa burbulīšus.

→ Izslēdziet aparātu un uzskrūvējiet atpa- kaļ sprauslu.

Apkalpošana

⚠️BİSTAMI

Savainošanās risks! Neizmantojiet aparātu bez uzmontētas smidzināšanas caurules. Ikreiz pirms lietošanas pārbaudiet, vai smidzināšanas caurule ir stingri nofiksēta.

Smidzināšanas caurules skrūvsavienojumam jābūt cieši pievilktam.

Sprādzienbīstamība!

Neizsmidziniet degošus škidrumus.

Izmantojot ierīci bīstamās zonās (piem., degvielas uzpildes stacijās), ir jāievēro attiecīgie drošības noteikumi.

Savainošanās risks! Strādājot ar ierīci, rokas smidzināšanas pistoli un smidzināšanas cauruli turiet ar abām rokām.

Savainošanās risks! Rokas smidzināšanas pistoles palaišanas sviru un drošinātājsviru darbības laikā nedrīkst sakīlēt.

Savainošanās risks! Ja drošinātājsvira ir bojāta, sazinieties ar klientu apkalpošanas dienestu.

Savainošanās risks ar augstspiediena ūdens strūklu. Pirms jebkuru darbu veikšanas pie ierīces pabīdiet rokas smidzināšanas pistoles drošinātāju uz priekšu.

⚠UZMANĪBU

Motorus tīriet tikai vietās, kur ir pieejams at-bilstošs ellas uztvērējs (apkārtējās vides aizsardzība).

Rokas smidzināšanas pistoles atvēršana/aizvēršana

→ Rokas smidzināšanas pistoles atvēršana: nospiežot drošinātājsviru un palaišanas sviru.
→ Rokas smidzināšanas pistoles aizvēršana: atlaižot valā drošinātājsviru un palaišanas sviru.

Darbs ar augstspiedienu

Norādījums:

lerīce ir aprīkota ar manometrisko slēdzi. Motors ieslēdzas tikai tad, kad rokas smidzināšanas pistole ir atvērta.

→ Augstspiediena šlūteni pilnībā notiniet no šlūtenes uztīšanas trumuļa.
→ Aparāta slēdzi pārslēdziet uz „l“. Kontrollampiņa deg zaļā krāsā
→ Atblokējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakal.
→ Atveriet rokas smidzinātājpistoli.

⚠ BĪSTAMI

lestatot spiediena/daudzuma regulētāju, sekojiet, lai neatskrūvētos smidzināšanas caurules skrūvsavienojums.

→ Darba spiedienu un ūdens daudzumu iestatiet, griežot (bez pakāpēm) rokas smidzinātāpistoles spiediena/daudzuma regulētāju (+/-).

Norādījums:

Pie mazākā patērētā daudzuma motora dzesētājs rūpējas par ūdens sasildīšanu līdz apm. 15 °C.

Aparāta darbība tīrīšanas līdzekļu izmantošanas režīmā

⚠ BRĪDINĀJUMS

Nepiemēroti tīrīšanas līdzekļi var sabojāt aparātu un tīrāmo objektu. Izmantojiet tikai tos tīrīšanas līdzekļus, kurus ir autorizējis Kärcher. levērojiet tīrīšanas līdzekļiem pievienotos dozēšanas ieteikumu un norādījumus. Lai sargātu apkārtējo vidi, lietojiet tīrīšanas līdzekļus taupīgi. levērojiet uz tīrīšanas līdzekļiem dotos drošības norādījumus.

Kärcher tīrīšanas līdzekļi garantē darbu bez traucējumiem. Lūdzu, konsultējieties vai pieprasiet mūsu katalogu vai mūsu tīrīšanas līdzekļu informatīvās lapas.

→ Tīrīšanas līdzekļa tvertnes piepildīšana.

⚠️BĪSTAMI

Savainošanās risks! Pirms sprauslas no-maiņas izslēdziet ierīci un nospiediet rokas smidzināšanas pistoli, līdz ierīcē vairs nav spiediena.

→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.
→ Augstspiediena sprauslu nomainiet ar zemspiediena sprauslu (izmērs 250, piederums).
→ Tīrīšanas līdzekļa dozēšanas vārstu noregulējiet uz vēlamo koncentrāciju.
Tīrīšanas līdzekļa koncentrācija [%] (ar maks. sūknēšanas daudzumu)

Dozēšanas vārsta pozīcija	1	3	5	7
Tīrīšanas līdzekļa koncentrācija [%] (ar maks. sūknēšanas daudzumu)	0,5 2,	5 5,0	7,0

leteicamā tīrīšanas metode

→ Izsmidziniet tīrīšanas līdzekli taupīgi uz sausas virsmas un ľaujiet tam iedarboties (neļaujiet izžūt).
→ Izškīdušos netīrumus noskalojiet ar augstspiediena strūklu.
→ Pēc izmantošanas filtrus iemērciet tīrāūdenī. Pagrieziet dozēšanas vārstu uz augstāko tīrīšanas līdzekļa koncentrāciju. Iedarbiniet ierīci un ľaujiet tam minūti skaloties.

Darba pārtraukšana

→ Izslēdziet rokas smidzinātājpistoli. Aparāts izslēdzas.
→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.

Pēc pārtraukuma:

→ Atblokējiet rokas smidzināšanas pistoli, pabīdot drošinātāju atpakal.
→ Atveriet rokas smidzinātājpistoli. Aparāts atkal ieslēdzas.

Gatavības laiks

Gatavības laikā ierīce startējas atverot ro- kas smidzinātājpistoli. Kontrollampiņa ir iz- gaismota zaļā krāsā.

Ja rokas smidzinātājpistole 30 minūtes ir slēgta, beidzas gatavības laiks. Kontrollampiņa ir izgaismota zaļā krāsā.

Nostādīt atpakal gatavības laiku

→ Aparāta slēdzi pārslēgt uz „0“.
→ Brīdi pagaidīt.
→ Aparāta slēdzi pārslēdziet uz „l“.

Izmantojot klientu apkalpošanas dienesta palīdzību ierīci var pārstatīt uz ilgstošu ekspluatāciju.

Aparāta izslēgšana

→ Aizslēgt ūdens padevi.
→ Atveriet rokas smidzinātājpistoli.
→ leslēdziet sūkni ar ierīces slēdzi un ľau-jiet darboties 5-10 sekundes.
→ Izslēdziet rokas smidzinātājpistoli.
→ Pārslēgt aparāta slēdzi „0/OFF“.
→ Kontaktdakšu no kontaktligzdas atvienot tikai ar sausām rokām.
→ Nonemt ūdens pieslēgumu.
→ Nospiest rokas smidzinātājpistoli, līdz aparāts atbrīvojas no spiediena.
→ Nodrošiniet rokas smidzināšanas pistoli, pabīdot drošinātāju uz priekšu.

⚠ BİSTAMI

Risks applaucēties ar karstu ūdeni. Izslēgtajā ierīcē saglabājies atlikušais ūdens var uzkarst. Atvienojot šlūteni no ūdens padeves, uzkarsušais ūdens var izšļākties un radīt applaucējumus. Noņemiet šlūteni tikai tad, kad aparāts ir atdzisis.

Aparāta uzglabāšana

→ Iestipriniet rokas smidzinātājpistoli turē-tājā.
→ Saritiniet augstspiediena šlūteni un pakarriet to virs šlūtenes glabāšanas vietas. vai

Uztiniet augstspiediena šlūteni uz šlūtenes uztīšanas trumuļa. Iestumiet kloka rokturi, lai noblokētu šlūtenes uztīšanas trumuli.

→ Aptiniet pieslēguma kabeli ap kabeļu tu-rētāju.

Aizsardzība pret aizsalšanu

IEVĒRĪBAI

Sals sabojā ierīci, ja ūdens nav pilnībā izlaists.

Uzglabājiet ierīci vietā, kur tā nav pakļauta sala iedarbībai.

Ja nav iespējama uzglabāšana no sala aizsargātā vietā:

→ Tīrīšanas līdzekļa tvertnes iztukšošana (skatīt sadaļu "Kopšana un tehniskā ap-kope/Vajadzības gadījumā")
→ Izlaist üdeni.
→ Izsūknēt caur aparātu tirdzniecībā pie- ejamo antifrīzu.

Norādījums:

Izmantojiet automašinām paredzēto standarta antifrīzu uz glikola bāzes.

levērojiet antifrīza ražotāja lietošanas norā-dījumus.

→ lerīci darbināt maks. 1 min., līdz sūknis un vadi ir tukši.

Transportēšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Transportējot nemiet vērā aparāta svaru.

IEVĚRĪBAI

Transportēšanas laikā sargājiet palaišanas sviru no bojājumiem.

→ Lai aparātu pārvietotu lielākos attālumos, velciet to aiz roktura sev līdzi.
→ Pirms pārvietošanas horizontālā stāvoklī iztukšojiet tīrīšanas līdzekļa tvertni.
→ Transportējot automašinā, saskaṇā ar spēkā esošajām direktīvām nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Glabāšana

⚠UZMANĪBU

Savainošanās un bojājumu risks! Uzglabā-jot ṣemiet vērā aparāta svaru.

Šo aparātu drīkst uzglabāt tikai iekštelpās.

Kopšana un tehniskā apkope

⚠️BĪSTAMI

Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā. Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kontaktdakšu.

Norādījums:

Veco ellu drīkst nodot tikai tam paredzētos savākšanas punktos. Nododiet radušos no- lietoto ellu tur. Vides piesārņošana ar veco ellu ir sodāma.

Tehniskā inspekcija/tehniskās apkopes līgums

Jūs varat vienoties ar savu tirgotāju par regulāru tehnisko inspekciju veikšanu vai noslēgt tehniskās apkopes līgumu. Lūdzu konsultējieties par šo jautājumu.

Pirms katras ekspluatācijas

→ Pārbaudiet, vai pieslēguma kabelis nav bojāts (risks gūt strāvas triecienu), bojāts pieslēguma kabelis nekavējoties jā-nomaina, izmantojot pilnvarotā klientu apkalpošanas dienesta/elektriķa pakal-pojumus.
→ Pārbaudīt augstspiediena šlūteni uz bojājumiem (uzsprāgšanas briesmas). Nekavējoties nomainīt bojātu augstspiediena šlūteni.
→ Pārbaudīt aparāta (sūkņa) hermētiskumu. 3 ūdens pilieni minūtē ir pieļaujams un tie var izplūst pa aparāta apakšu. Spēcīgāka nehermētiskuma gadījumā sazināties ar klientu dienestu.

Ik nedēļu

→ Pārbaudiet ellas stāvokli. Ja ellā ir blāva (ūdens ellā), uzreiz sazinieties ar klientu apkalpošanas dienestu.
→ Iztīriet smalko filtru. Izslēdziet ierīcē spiedienu. Izskrūvējiet pārsega stiprinājuma skrū- vi, noņemiet pārsegu. Noskrūvējiet vāciņu ar filtru. Filtru iztīriet ar tīru ūdeni vai saspiestu gaisu.

Salieciet to kopā apgrieztā secībā.

→ Tīrīt tīrīšanas līdzekļa sūkšanas šlūtenes filtru.

Ik pēc 500 darba stundām, vismaz reizi gadā

→ Aparāta apkopi uzticiet klientu servisam.
→ Mainīt ellu.

Ellas maina

Norādījums:

Ellas daudzumu un marku skatiet "Tehniskajos datos".

→ Izskrūvējiet pārsega stiprinājuma skrūvi, nonemiet pārsegu.
→ Ellas izlaides skrūvi atskrūvējiet priekš-pusē pie motora korpusa.
→ Nolaist ellu savākšanas tvertnē.
→ leskrūvējiet ellas izlaides skrūvi.
→ Lēnām iepildiet jaunu eļļu; gaisa burbu-līšiem ir jāizzūd.
→ Uzlieciet ellas tvertnes vāku.
→ Piestipriniet ierīces pārsegu.

Vajadzības gadījumā

→ Iztukšojiet un iztīriet tīrīšanas līdzekļa tvertni.
Iznemiet tīrīšanas līdzekļa tvertnes vāciņu kopā ar sūkšanas šļūteni.
Ierīci novietojiet uz mugurpuses.
Iztukšojiet un iztīriet tīrīšanas līdzekļa tvertni.

Palīdzība darbības traucējumu gadījumā

⚠️BĪSTAMI

Savainošanās risks nejauši iedarbināta aparāta un strāvas trieciena rezultātā.

• Pirms jebkuriem aparāta apkopes darbiem izslēdziet aparātu un atvienojiet tīkla kontaktdakšu.
• Elektrisko sastāvdaļu pārbaudi vai remontu drīkst veikt tikai pilnvarots klientu apkalpošanas dienests.
• Traucējumu gadījumā, kuri nav minēti šajā nodaļā, šaubu un skaidra norādījuma gadījumā sazinieties ar pilnvaroto klientu apkalpošanas dienestu.

Kontrollampiņa

Kontrollampiņa darba stāvokli (zaļa) un traucējumus (sarkana).

Atiestatīšana:

→ Aparāta slēdzi pārslēgt uz „0“.
→ Brīdi pagaidīt.
→ Aparāta slēdzi pārslēdziet uz „l“.

Darba režimu norāde

– Nepārtraukta zaļa gaisma:
Aparāts ir darba gatavībā.
- 1 reizi izgaismojas załā krāsā:
Darba gatavība notecējusi pēc 30 minū-tēm.
Aparāts atslēdzās pēc 30 minūtēm nepārtrauktas darbības (aizsardzība no ie-sprēgājušas augstspiediena šlūtenes).

Darbības traucējumu indikācija

• 1 reizi izgaismojas sarkanā krāsā:
  Nehermētiska augstspiediena mala.
  Pārbaudīt augstspiediena šlūteni, šlūtenes savienojumus un rokas smidzinā-tājpistoli uz hermētiskumu.
• 2 reizes izgaismojas sarkanā krāsā:
  Pārkarsis motors.
  Aparāta slēdzi pārslēgt uz „0“.
  Laut aparātam atdzist.
  Aparāta slēdzi pārslēdziet uz „l“.
• 3 reizes izgaismojas sarkanā krāsā:
  Klūda strāvas padevē.
  Pārbaudīt elektrotīkla savienojumu un drošinātājus.
• 4 reizes izgaismojas sarkanā krāsā:
  Pārāk liela strāvas uzņemšana.
  Sazināties ar klientu apkalpošanas dienestu.

Aparāts nestrādā

→ Gatavības laiks ir beidzies. Kontrollampiņa izgaismojas zaļā krāsā. Izslēgt un ieslēgt ierīces slēdzi.
→ Pārbaudiet, vai pieslēguma kabelis nav bojāts.
→ Elektriska bojājuma gadījumā sazinieties ar klientu apkalpošanas dienestu.

Aparāts nerada spiedienu

→ lestatiet sprauslu uz "Augustspiediens".
→ Iztīriet/nomainiet sprauslu.
→ Iztīriet smalko filtru, vajadzības gadījumā, to nomainiet.
→ Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā").
→ Pārbaudīt ūdens padevi (skatīt "Tehnie-skie dati").
→ Pārbaudiet visus sūkņa pievadus.
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Nehermētisks sūknis

3 ūdens pilieni minūtē ir pieļaujams un tie var izplūst pa aparāta apakšu. Spēcīgāka nehermētiskuma gadījumā sazināties ar klientu dienestu.

→ Ja ierīce ir stipri neblīva, informēt klientu servisu.

Sūknis klab

→ Pārbaudiet ūdens un tīrīšanas līdzekļa sūkšanas vadu blīvumu.
→ Atgaisojiet aparātu (skatiet "Nodošana ekspluatācijā").
→ lztīriet smalko filtru.
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Netiek iesükts tīrīšanas līdzeklis

→ Nomainiet augstspiediena sprauslu pret komplektā piegādāto zemspiediena sprauslu.
→ Pārbaudiet/iztīriet tīrīšanas līdzekļa sūkšanas šļūteni ar filtru.
→ Iztīrīt/nomainīt pretvārstu tīrīšanas lī-dzekļa šļūtenes pieslēgumā.
→ Atveriet vai pārbaudiet/iztīriet tīrīšanas līdzekļa dozēšanas vārstu.
→ Iztīriet tīrīšanas līdzekļa tvertnes atgai-sošanas atveri korpusā.
→ Vajadzības gadījumā sazinieties ar klientu apkalpošanas dienestu.

Piederumi un rezerves daļas

Izmantot tikai oriğinālos piederumus un ori- ğinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību. Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Augstspiediena tīrīšanas aparāts

Padomi: 1.286-xxx

Padomi: 1.292-xxx

Padomi: 1.441-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK

Piemērotās harmonizētās normas:

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-3-11:2000

EN 62233: 2008

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skañas intensitates līmenis dB(A)

Izmērītais: 85

Garantētais: 87

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG

		HD 10/25 S HD 10/25 S Plus HD 10/25 SX Plus		HD 13/18 S Plus HD 13/18 SX Plus
Elektrības pieslēgums
Spriegums V 400/420 230 400 230
Strāvas veids Hz 3~ 50
Pieslēguma jauda kW 9,2 8,8 9,2
Tīkla drošinātājs (kūstošais, Char. C) A 16 25 16 25
Aizsardzība		IPX5
Maksimāli pieļaujamā tīkla pretestība omi		(0,145+j0,090)
Pagarinātāja kabelis 10 m	mm2	2,5
Pagarinātāja kabelis 30 m	mm2	4	-	4	-
Ūdensapgāde
Pievadāmā ūdens temperatūra (maks.)	°C	60
Pievadāmā ūdens daudzums (min.)	l/h (l/min.)	200 (20)	140	0 (23,3)
Sūkšanas augstums no atklātās tvertnes (20°C)	m	0,5
Pievadāmā ūdens spiediens (maks.)	MPa (bar)	1 (10)
Tehniskie dati attiecībā uz jaudu
Ūdens darba spiediens (ar standarta sprauslu)	MPa (bar)	3...25 (30...250)	3...23 (30...230)	3...18 (30...180)
Standarta sprauslas lielums		047	050 080
Maks. darba pārspiediens	MPa (bar)	27,5 (275)	25,3 (253)	19,8 (198)
Sūknējamā šķidruma daudzums	l/h (l/min.)	500...1000 (8,3...16,67)		650...1300 (8,3...21,67)
Tīrīšanas līdzekļa sūknēšana	l/h (l/min.)	0...80 (0...1,3)
Rokas smidzinātājpistoles atsitiena spēks (maks.)	N	62		68
Saskaņā ar EN 60335-2-79 aprēķinātās vērtības
Plaukstas-rokas vibrācijas lielums
Rokas smidzinātājpistole	m/s2	<2,5
Strūklas padeves caurule	m/s2	<2,5
Nenoteiktība K	m/s2	0,3
Skaņas spiediena līmenis LpA	dB(A)	72
Nenoteiktība KpA	dB(A)	2
Skaņas jaudas līmenis LWA + nenoteiktība KWA	dB(A)	87
Izejmateriāli
Ellas daudzums	I	1,2
Ellas veids		SAE 90
Izmēri un svars
Garums	mm 560
Platums	mm 500
Augstums	mm	1090
Svars bez piederumiem (SX)	kg	*	**	84 (84,5)
Tīrīšanas līdzekļa tvertnes saturs	I	6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg
