PF0800 - Ūdens sūknis MAKITA - Bezmaksas lietošanas instrukcija

Zīmols	Makita
Modelis	PF0800
Produkta veids	Iegremdējamais sūknis dzeramajam ūdenim
Izmantošana	Saldūdens vai nedaudz piesārņota ūdens novadīšana, tauki ar suspendētām vielām (Vortex modelis)
Barošanas spriegums	230 V (maiņstrāva)
Frekvence	50 Hz
Patērētā jauda	800 W
Nominālā strāva	3,5 A
Motora ātrums	2800 apgr./min
Izolācijas klase	B
Motora aizsardzība	IP X8 (iegremdēšana līdz 5 m)
Kondensators	16 µF
Maksimālā padeves augstums	9 m
Maksimālā plūsma	220 L/min
Maksimālā šķidruma temperatūra	35 °C
Maksimālais iegremdēšanas dziļums	5 m
Svars	4,6 kg
Elektrodrošība	Nepieciešams 30 mA diferenciālais slēdzis, zemējuma ligzda
Apkope un tīrīšana	Pēc katras lietošanas tīrīt ar tīru ūdeni; pārbaudīt peldētāja slēdzi ik pēc 3 mēnešiem
Rezerves daļas	Lietot tikai oriģinālās Makita daļas

Bieži uzdotie jautājumi - PF0800 MAKITA

Kā uzstādīt sūkni PF0800 Makita?

Uzstādiet iegremdējamo sūkni fiksēti (cieta vai elastīga cauruļvadi) vai pārnēsājamu. Pārliecinieties, ka tas atrodas uz stabilas virsmas, nekad nav piekārts pie caurules vai kabeļa. Akai jābūt vismaz 40x40x50 cm, lai peldētājs varētu brīvi kustēties. Iegremdējiet ūdenī pirms kontaktligzdas pieslēgšanas.

Kādi drošības pasākumi jāievēro pirms sūkņa lietošanas?

Pilnībā izlasiet lietošanas instrukciju. Sūknis jābaro caur 30 mA diferenciālo slēdzi un zemējuma ligzdu. Nekad neizmantojiet ierīci, ja atrodaties ūdenī. Vienmēr atvienojiet pirms jebkādas iejaukšanās. Turiet bērnu, kas jaunāki par 16 gadiem, nepieejamā vietā.

Ko darīt, ja motors neieslēdzas?

Pārbaudiet elektroapgādi, diferenciālo slēdzi un peldētāja slēdzi. Ja problēma saglabājas, sūknis var būt bojāts vai bloķēts. Konsultējieties ar Makita pēcpārdošanas servisu. Nemēģiniet veikt neatļautu remontu.

Kāpēc plūsma ir nepietiekama?

Iespējamie cēloņi: aizsērējusi sūkšana, bloķēts pretvārsts, saliekta vai aizsprostota caurule, svešķermeņi ritenī. Iztīriet sūkšanas sietu un pārbaudiet ķēdi. Ja problēma saglabājas, sazinieties ar servisa centru.

Vai var sūknēt netīru vai dūņainu ūdeni?

Jā, 'Vortex' versija ir paredzēta taukiem ar suspendētām vielām (piem., dubļainiem plūdiem). Dzeramajam ūdenim izmantojiet 'Drainage' modeli saldūdenim vai nedaudz piesārņotam ūdenim. Izvairieties no abrazīviem vai agresīviem šķidrumiem.

Kādus šķidrumus nedrīkst sūknēt?

Nekad neizmantojiet sūkni viegli uzliesmojošiem, degošiem vai sprādzienbīstamiem šķidrumiem (degviela, šķīdinātāji), mazgāšanas līdzekļiem vai ķimikālijām. Šķidruma temperatūra nedrīkst pārsniegt 35 °C.

Kā regulāri apkopt sūkni?

Pēc katras pārnēsājamas lietošanas iztīriet sūkni ar tīru ūdeni. Ik pēc 3 mēnešiem pārbaudiet peldētāju un noņemiet šķiedru vai nogulumu nogulsnes uz korpusa. Ja nepieciešams, noņemiet sūkšanas režģi (zvaigžņveida skrūvi) rūpīgai tīrīšanai.

Ko darīt, ja sūknis bieži apstājas?

Atkārtota apstāšanās bieži rodas pārslodzes vai sūkņa bloķēšanas, vai pārāk zema ūdens līmeņa dēļ (tukšgaitas aizsardzība). Pārbaudiet sūkšanu un plūsmu. Pārliecinieties, ka aizsargslēdzis nav atslēgts.

Vai sūkni var izmantot baseinā vai dīķī?

Jā, peldbaseiniem un dārza dīķiem, ievērojot VDE 0100 702. daļas prasības. Pārliecinieties, ka darbības laikā neviens neatrodas ūdenī un ka pieslēgums ir aizsargāts pret ūdeni.

Kur atrast rezerves daļas un kā salabot sūkni?

Izmantojiet tikai oriģinālās Makita rezerves daļas. Jebkurš remonts jāveic Makita pilnvarotā servisa centrā. Neatļautu daļu izmantošana vai nepareizs remonts anulē garantiju.

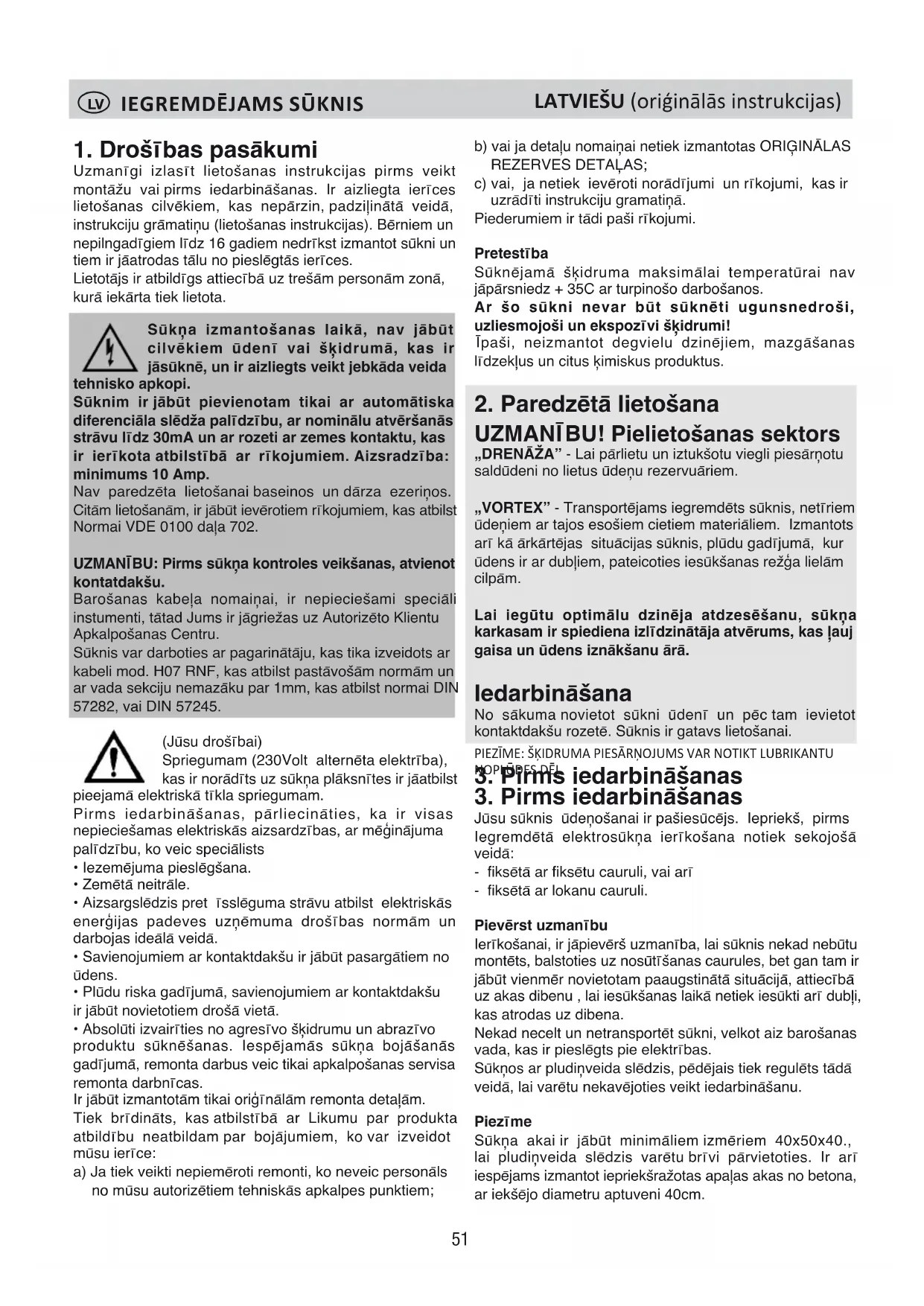

LIETOŠANAS INSTRUKCIJA PF0800 MAKITA

1. Drošības pasākumi

Uzmanīgi izlasīt lietošanas instrukcijas pirms veikt montāžu vai pirms iedarbināšanas. Ir aizliegta ierīces lietošanas cilvēkiem, kas nepārzin, padzilīnātā veidā, instrukciju grāmatiņu (lietošanas instrukcijas). Bērniem un nepilngadīgiem līdz 16 gadiem nedrīkst izmantot sūkni un tiem ir jāatrodas tālu no pieslēgtās ierīces.

Lietotājs ir atbildīgs attiecībā uz trešām personām zonā, kurā iekārta tiek lietota.

Sūkņa izmantošanas laikā, nav jābūt cilvēkiemūdenī vai šķidrumā, kas ir jāsūknē, un ir aizliegts veikt jebkāda veida tehnisko apkopi.

Sūknim ir jābūt pievienotam tikai ar automātiska diferenciāla slēdža palīdzību, ar nominālu atvēršanās strāvu līdz 30mA un ar rozeti ar zemes kontaktu, kas ir ierīkota atbilstībā ar rīkojumiem. Aizsradzība: minimums 10 Amp.

Nav paredzēta lietošanai baseinos un dārza ezeriņos. Citām lietošanām, ir jābūt ievērotiem rīkojumiem, kas atbilst Normai VDE 0100 daļa 702.

UZMANĪBU: Pirms sūkņa kontroles veikšanas, atvienot kontatdakšu.

Barošanas kabeļa nomaiņai, ir nepieciešami speciāli instrumenti, tātad Jums ir jāgriežas uz Autorizēto Klientu Apkalpošanas Centru.

Sūknis var darboties ar pagarinātāju, kas tika izveidots ar kabeli mod. H07 RNF, kas atbilst pastāvošām normām un ar vada sekciju nemazāku par 1mm, kas atbilst normai DIN 57282, vai DIN 57245.

(Jūsu drošībai)

Spriegumam (230Volt alternēta elektrība), kas ir norādīts uz sūkņa plāksnītes ir jāatbilst pieejamā elektriskā tīkla spriegumam.

Pirms iedarbināšanas, pārliecināties, ka ir visas nepieciešamas elektriskās aizsardzības, ar mēginājuma palīdzību, ko veic speciālists

• lezemējuma pieslēgšana.
  • Zemētā neitrāle.
• Aizsargslēdzis pret īsslēguma strāvu atbilst elektriskās energijas padeves uzņēmuma drošības normām un darbojas ideālā veidā.

- Savienojumiem ar kontaktdakšu ir jābūt pasargātiem no ūdens.

- Plūdu riska gadījumā, savienojumiem ar kontaktdakšu ir jābūt novietotiem drošā vietā.

- Absoluti izvairīties no agresīvo šķidrumu un abrazīvo produktu sūknēšanas. Iespējamās sūkņa bojāšanās gadījumā, remonta darbus veic tikai apkalpošanas servisa remonta darbnīcas.

Ir jābūt izmantotām tikai oriğīnālām remonta detaļām.

Tiek brīdināts, kas atbilstībā ar Likumu par produkta atbildību neatbildam par bojājumiem, ko var izveidot mūsu ierīce:

a) Ja tiek veikti nepiemēroti remonti, ko neveic personāls no mūsu autorizētiem tehniskās apkalpes punktiem;

b) vai ja detaļu nomaiņai netiek izmantotas ORIGINĀLAS REZERVES DETAļAS;
c) vai, ja netiek ievēroti norādījumi un rīkojumi, kas ir uzrādīti instrukciju gramatiņā.

Piederumiem ir tādi paši rīkojumi.

Pretestība

Sūknējamā šķidruma maksimālai temperatūrai nav jāpārsniedz + 35C ar turpinošo darbošanos.

Ar šo sūkni nevar būt sūknēti ugunsnedroši, uzliesmojoši un ekspozīvi šķidrumi!

Īpaši, neizmantot degvielu dzinējiem, mazgāšanas līdzekļus un citus ķimiskus produktus.

2. Paredzētā lietošana

UZMANĪBU! Pielietošanas sektors

„DRENĀŽA” - Lai pārlietu un iztukšotu viegli piesārņotu saldūdeni no lietus ūdeņu rezervuāriem.

„VORTEX” - Transportējams iegremdēts sūknis, netīriem uđeniem ar tajos esošiem cietiem materiāliem. Izmantots arī kā ārkārtējas situācijas sūknis, plūdu gadījumā, kur ūdens ir ar dubļiem, pateicoties iesūkšanas režga lielām cilpām.

Lai iegūtu optimālu dzinēja atdzesēšanu, sūkņa karkasam ir spiediena izlīdzinātāja atvērums, kas Įauj gaisa un ūdens iznākšanu ārā.

ledarbināšana

No sākuma novietot sūkni ūdenī un pēc tam ievietot kontaktdakšu rozetē. Sūknis ir gatavs lietošanai.

PIEZIME: ŠKIDRUMA PIESARNOJUMS VAR NOTIKT LUBRIKANTU

3. Pirms iedarbināšanas 3. Pirms iedarbināšanas

Jūsu sūknis ūdeņošanai ir pašiesūcējs. lepriekš, pirms legremdētā elektrosūkņa ierīkošana notiek sekojošā veidā:

• fiksētā ar fiksētu cauruli, vai arī
• fiksētā ar lokanu cauruli.

Pievērst uzmanību

lerīkošanai, ir jāpievērš uzmanība, lai sūknis nekad nebūtu montēts, balstoties uz nosūtīšanas caurules, bet gan tam ir jābūt vienmēr novietotam paaugstinātā situācijā, attiecībā uz akas dibenu, lai iesūkšanas laikā netiek iesūkti arī dubļi, kas atrodas uz dibena.

Nekad necelt un netransportēt sūkni, velkot aiz barošanas vada, kas ir pieslēgts pie elektrības.

Sūkņos ar pludinveida slēdzis, pēdējais tiek regulēts tādā veidā, lai varētu nekavējoties veikt iedarbināšanu.

Piezīme

Sūkņa akai ir jābūt minimāliem izmēriem 40x50x40., lai pludinveida slēdzis varētu brīvi pārvietoties. Ir arī iespējams izmantot iepriekšražotas apalas akas no betona, ar iekšējo diametru aptuveni 40cm.

4.Tehniskās apkalpes instrukcijas

legremdēts elektrosūknis ir kvalitatīvs produkts, kam tiek veiktas stingras beigu kontroles un tam ir maz vajadzīga tehniskā apkope.

Tā lielai ilgstībai un ilgstošai darbošanai, jebkurā gadījumā, iesakām vienmēr par to rūpēties un regulāri veikt pārbaudes.

• Pirms katra tehniskās apkopes darba, izņemt kontaktdakšu.
• Fiksētai installēšanai, tiek ieteikts pārbaudīt katru 3.mēnesi pludinveida slēdža darbošanos.
• Mobilai installēšanai, ir nepieciešams mazgāt sūkni ar skaidru ūdeni pēc katras lietošanas.
• Noņemt ar ūdeni šķiedrainas un nogulsnes daļiņas, kas parasti nogulsnējas sūkņa karkasā.

• Gadījumā, ja ir pārlieku nogulsnes sūkņa karkasā, noņemt iesūkšanas režģi, noskrūvējot zvaigžņveida skrūves. Nomazgāt sūkņa karkasu un novietot atpakal iesūkšanas režģi pareizā veidā.

• Katru 3.mēnesi noņemt dubļus no akas dibena un sienām.

• Noņemt nogulsnes no pludinveida slēdža ar saldūdens palīdzību.
  • Sargāt sūkni no sala.

UZMANĪBU!

„DRENĀŽA”

Ipašas instrukcijas: sūknis nav domāts, lai sūknētu melnu ūdeni vai ūdeni ar smiltīm.

Būvētāja garantija tiek dzēsta, ja bojājumu radīja darbošanās sausā veidā.

„VORTEX“

Būvētāja garantija tiek dzēsta, ja bojājumu radīja darbošanās sausā veidā.

Bojājumu noteicošā tabula

BOJĀJUMS
Dzinējs nedarbojas
Dzinējs darbojas, sūknis nesūknē
Nepietiekama celtspēja
Atkārtotas izslēgšanās ar aizsardzības slēdža atslēgšanos
CĒLOņI
Trūkst tīkla sprieguma, pludinveida slēdzis neiedarbinās
Aizsradzības mehānismam ir defekts
Dzinēja aizsardzība ir atvienota, sūknis zem slodzes/blokēts	●
Darbošanās pa tukšo aizsardzība ir atvienota, ūdens līmenis ir pārāk pazeminājies
Sūknim ir defekts	●
lesūcoša atvere ir aizsprostota		●	●
Pretvārsts ir blokēts vai nosūtīšanas caurule ir salocīta		●	●
Nosūtīšanas caurule ir aizsprostota		●	●
Nepiederoši kermani sūknī, sūknṛrats ir blokēts		●	●
Sūknis darbojas pa tukšo	●	●	●

Ja nav iespējams likvidēt bojājumu, lūdzam Jūs griezties uz mūsu klientu apkalpošanas centru. Lai izvairītos no bojājumiem transportēšanas laikā, lūdzam Jūs veikt nosūtīšanu ORIĞINĀLĀ IEPAKOJUMĀ.

Tehniskie dati

Modelis		PF0300	PF0800 PF	F0403 PF1	100
Volti	V 230 230	230 230 230
Frekvence	Hz 50 50	50 50
Patērētā elektriskā jauda (PI)	W 300 800	400 1100
Dzinēja ātrums (apgr.min)	min-1 2800	2800 2800	2800
Nominālā strāva	A 1.5 3.5	1.8 4.8
Dzinēja izolācijas klase	KI B B B	B
Dzinēja aizsardzība	IP X8 X8	X8 X8
Kondensators	μF 6	16	6	16
Maksimālais spiediena augstums (H max.)	m	7	9	6.5	9
Maksimālā spēja (Q max.)	l/min.	140 220	120 250
Šķidruma temperatūra (H20 max.)	°C 35 35	35 35
legremdēšanas dzilums ( W. ) ( ▼)	m	5	5	5	5
Svars	kg	3.3 4.6	3.6 5.9

Inakita®

Informācija par elektrības un elektronikas ierīču iznīcināšanu, atbilstībā ar Eiropas Direktīvu par elektrības un elektronikas ierīču atkritumiem.

Brīdinājums: neizmantot parasto mājas atkritumu kasti, lai izmestu šo ierīci.

Izlietotai elektrības un elektronikas ierīcei ir jābūt izmestai atsevišķi un atbilstībā ar reglamentiem saistībā ar minēto ierīču apstrādi, reģenerāciju un atkārtotu izlietošanu.

Atbilstībā ar reglamentiem, kas tiek pielietoti atseviškās Eiropas Savienības Valstīs, ES dzīvojošie privātie lietotāji var bezmaksas nogādāt savas izlietotās elektrības vai elektronikas ierīces uz attiecīgajiem savākšanas centriem.

Ja Jums ir grūtības atrast autorizēto atkritumu centru, iesakām Jums sazināties ar dīleri, pie kura Jūs iegādājāties ierīci.

Nacionālie reglamenti paredz sankcijas pret tām personām, kas nelikumīgi izmet vai iznīcina elektrības vai elektronikas aprīkojumu.

EK atbilstības deklarācija

Tikai Eiropas valstīm

Ierīces apzīmējums: IEGREMDĒJAMIE ŪDENS SŪKNI TĪRAM ŪDENIM

Modela Nr/Veids: PF 0300; PF 0800; PF 0403; PF 1100

Ar šo mēs deklarējam, ka augstāk uzrādītie modeli atbilst sekojošām

Eiropas Direktīvām:

Un tika ražoti atbilstībā ar sekojošiem standartizētiem reglamentiem:

EN60335-1; EN60335-2-41; EN55014-1; EN55014-2 ; EN61000-3-2 ; EN61000-3-3 ; EN62233

Tehnisko dokumentāciju glabā:

Makita International Europe Ltd Tehniskais Departaments, Michigan Drive,
