Marke	Makita
Modell	PF0800
Produkttyp	Tauchpumpe für Trinkwasser
Verwendung	Entwässerung von Süß- oder leicht verschmutztem Wasser, fettiges Wasser mit Schwebstoffen (Vortex-Modell)
Versorgungsspannung	230 V (Wechselstrom)
Frequenz	50 Hz
Aufgenommene Leistung	800 W
Nennstrom	3,5 A
Motordrehzahl	2800 U/min
Isolationsklasse	B
Motorschutz	IP X8 (Eintauchtiefe bis 5 m)
Kondensator	16 µF
Max. Förderhöhe	9 m
Max. Durchfluss	220 L/min
Max. Flüssigkeitstemperatur	35 °C
Max. Eintauchtiefe	5 m
Gewicht	4,6 kg
Elektrische Sicherheit	Fehlerstromschutzschalter 30 mA erforderlich, Schutzkontaktsteckdose
Wartung und Reinigung	Nach jedem Gebrauch mit klarem Wasser reinigen; Schwimmerschalter alle 3 Monate überprüfen
Ersatzteile	Nur Original-Makita-Teile verwenden

Häufig gestellte Fragen - PF0800 MAKITA

Wie installiere ich die Makita PF0800 Pumpe?

Installieren Sie die Tauchpumpe stationär (mit starren oder flexiblen Rohrleitungen) oder tragbar. Achten Sie darauf, dass sie auf einer stabilen Oberfläche steht und niemals am Schlauch oder Kabel hängt. Der Schacht muss mindestens 40x40x50 cm groß sein, damit der Schwimmer frei beweglich ist. Tauchen Sie die Pumpe ins Wasser, bevor Sie den Stecker einstecken.

Welche Sicherheitsvorkehrungen sind vor der Verwendung der Pumpe zu beachten?

Lesen Sie die Bedienungsanleitung vollständig. Die Pumpe muss über einen Fehlerstromschutzschalter von 30 mA und eine Schutzkontaktsteckdose versorgt werden. Verwenden Sie das Gerät niemals, wenn Sie sich im Wasser befinden. Ziehen Sie vor jedem Eingriff den Netzstecker. Außerhalb der Reichweite von Kindern unter 16 Jahren aufbewahren.

Was tun, wenn der Motor nicht anläuft?

Überprüfen Sie die Stromversorgung, den Fehlerstromschutzschalter und den Schwimmerschalter. Wenn das Problem weiterhin besteht, kann die Pumpe defekt oder blockiert sein. Wenden Sie sich an den Makita-Kundendienst. Führen Sie keine unbefugten Reparaturen durch.

Warum ist die Förderleistung unzureichend?

Mögliche Ursachen: verstopfter Ansaugbereich, blockiertes Rückschlagventil, geknickter oder verstopfter Schlauch, Fremdkörper im Laufrad. Reinigen Sie den Ansaugkorb und überprüfen Sie den Kreislauf. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann man schmutziges oder schlammiges Wasser pumpen?

Ja, die 'Vortex'-Version ist für fettiges Wasser mit Schwebstoffen (z.B. schlammige Überschwemmungen) ausgelegt. Für Trinkwasser verwenden Sie das 'Drainage'-Modell für Süß- oder leicht verschmutztes Wasser. Vermeiden Sie abrasive oder aggressive Flüssigkeiten.

Welche Flüssigkeiten dürfen niemals gepumpt werden?

Verwenden Sie die Pumpe niemals für brennbare, entzündliche oder explosive Flüssigkeiten (Kraftstoffe, Lösungsmittel), Reinigungsmittel oder Chemikalien. Die Flüssigkeitstemperatur darf 35 °C nicht überschreiten.

Wie wird die Pumpe regelmäßig gewartet?

Reinigen Sie die Pumpe nach jedem tragbaren Gebrauch mit klarem Wasser. Alle 3 Monate den Schwimmer überprüfen und faserige oder sedimentäre Ablagerungen am Körper entfernen. Entfernen Sie bei Bedarf das Ansauggitter (Sternschraube) für eine gründliche Reinigung.

Was tun, wenn die Pumpe häufig anhält?

Das wiederholte Anhalten ist oft auf eine Überlastung oder Blockierung der Pumpe oder einen zu niedrigen Wasserstand (Trockenlaufschutz) zurückzuführen. Überprüfen Sie den Ansaugbereich und den Durchfluss. Stellen Sie sicher, dass der Schutzschalter nicht ausgelöst hat.

Kann die Pumpe im Schwimmbad oder Teich verwendet werden?

Ja, für Schwimmbecken und Gartenteiche, unter der Voraussetzung, dass die Norm VDE 0100 Teil 702 eingehalten wird. Achten Sie darauf, dass sich während des Betriebs niemand im Wasser befindet und der Anschluss wassergeschützt ist.

Wo finde ich Ersatzteile und wie repariere ich die Pumpe?

Verwenden Sie ausschließlich Original-Makita-Ersatzteile. Reparaturen dürfen nur von einem autorisierten Makita-Kundendienst durchgeführt werden. Die Verwendung nicht zugelassener Teile oder unsachgemäße Reparaturen führen zum Verlust der Garantie.

BEDIENUNGSANLEITUNG PF0800 MAKITA

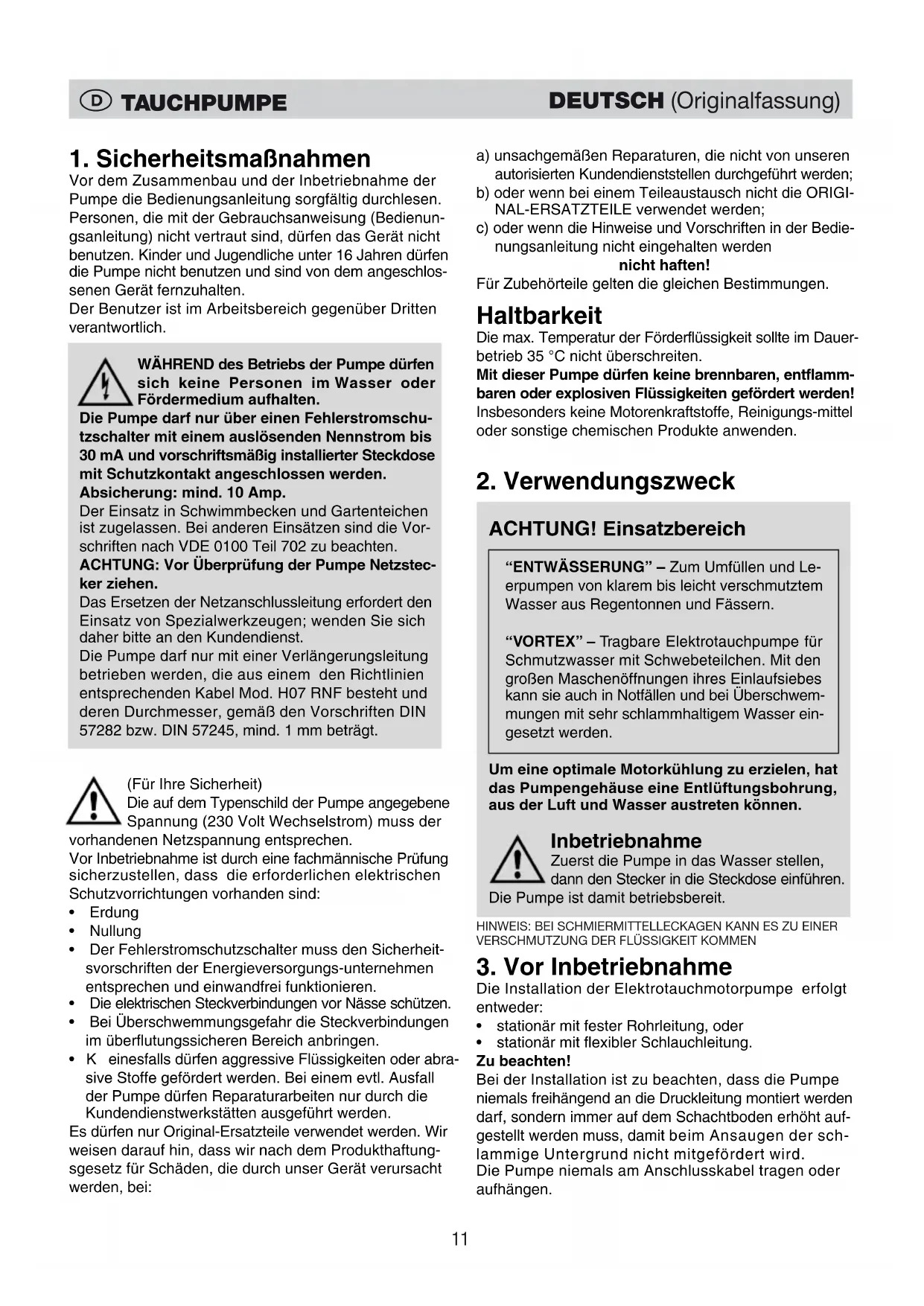

1. Sicherheitsmaßnahmen

Vor dem Zusammenbau und der Inbetriebnahme der Pumpe die Bedienungsanleitung sorgfältig durchlesen. Personen, die mit der Gebrauchsanweisung (Bedienungsanleitung) nicht vertraut sind, dürfen das Gerät nicht benutzen. Kinder und Jugendliche unter 16 Jahren dürfen die Pumpe nicht benutzen und sind von dem angeschlossenen Gerät fernzuhalten.

Der Benutzer ist im Arbeitsbereich gegenüber Dritten verantwortlich.

WÄHREND des Betriebs der Pumpe dürfen sich keine Personen im Wasser oder Fördermedium aufhalten.

Die Pumpe darf nur über einen Fehlerstromschutzschalter mit einem auslösenden Nennstrom bis 30 mA und vorschriftsmäßig installierter Steckdose mit Schutzkontakt angeschlossen werden. Absicherung: mind. 10 Amp.

Der Einsatz in Schwimmbecken und Gartenteichen ist zugelassen. Bei anderen Einsätzen sind die Vorschriften nach VDE 0100 Teil 702 zu beachten.

ACHTUNG: Vor Überprüfung der Pumpe Netzstecker ziehen.

Das Ersetzen der Netzanschlussleitung erfordert den Einsatz von Spezialwerkzeugen; wenden Sie sich daher bitte an den Kundendienst.

Die Pumpe darf nur mit einer Verlängerungsleitung betrieben werden, die aus einem den Richtlinien entsprechenden Kabel Mod. H07 RNF besteht und deren Durchmesser, gemäß den Vorschriften DIN 57282 bzw. DIN 57245, mind. 1 mm beträgt.

(Für Ihre Sicherheit)

Die auf dem Typenschild der Pumpe angegebene Spannung (230 Volt Wechselstrom) muss der

vorhandenen Netzspannung entsprechen.

Vor Inbetriebnahme ist durch eine fachmännische Prüfung sicherzustellen, dass die erforderlichen elektrischen Schutzvorrichtungen vorhanden sind:

• Erdung
• Nullung
• Der Fehlerstromschutzschalter muss den Sicherheitsvorschriften der Energieversorgungsunternehmen entsprechen und einwandfrei funktionieren.
  • Die elektrischen Steckverbindungen vor Nässe schützen.
• Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.
• K einesfalls dürfen aggressive Flüssigkeiten oder abrasive Stoffe gefördert werden. Bei einem evtl. Ausfall der Pumpe dürfen Reparaturarbeiten nur durch die Kundendienstwerkstätten ausgeführt werden.

Es dürfen nur Original-Ersatzteile verwendet werden. Wir weisen darauf hin, dass wir nach dem Produkthaftungsgesetz für Schäden, die durch unser Gerät verursacht werden, bei:

a) unsachgemäßen Reparaturen, die nicht von unseren autorisierten Kundendienststellen durchgeführt werden;
b) oder wenn bei einem Teileaustausch nicht die ORIGINAL-ERSATZTEILE verwendet werden;
c) oder wenn die Hinweise und Vorschriften in der Bedienungsanleitung nicht eingehalten werden

nicht haften!

Für Zubehörteile gelten die gleichen Bestimmungen.

Haltbarkeit

Die max. Temperatur der Förderflüssigkeit sollte im Dauerbetrieb 35 °C nicht überschreiten.

Mit dieser Pumpe dürfen keine brennbaren, entflammbaren oder explosiven Flüssigkeiten gefördert werden! Insbesonders keine Motorenkraftstoffe, Reinigungs-mittel oder sonstige chemischen Produkte anwenden.

2. Verwendungszweck

ACHTUNG! Einsatzbereich

"ENTWÄSSERUNG" – Zum Umfüllen und Leerpumpen von klarem bis leicht verschmutztem Wasser aus Regentonnen und Fässern.

"VORTEX" – Tragbare Elektrotauchpumpe für Schmutzwasser mit Schwebeteilchen. Mit den großen Maschenöffnungen ihres Einlaufsiebes kann sie auch in Notfällen und bei Überschwemmungen mit sehr schlammhaltigem Wasser eingesetzt werden.

Um eine optimale Motorkühlung zu erzielen, hat das Pumpengehäuse eine Entlüftungsbohrung, aus der Luft und Wasser austreten können.

Inbetriebnahme

Zuerst die Pumpe in das Wasser stellen, dann den Stecker in die Steckdose einführen.

Die Pumpe ist damit betriebsbereit.

HINWEIS: BEI SCHMIERMITTELLECKAGEN KANN ES ZU EINER VERSCHMUTZUNG DER FLÜSSIGKEIT KOMMEN

3. Vor Inbetriebnahme

Die Installation der Elektrotauchmotorpumpe erfolgt entweder:

• stationär mit fester Rohrleitung, oder
- stationär mit flexibler Schlauchleitung.

Zu beachten!

Bei der Installation ist zu beachten, dass die Pumpe niemals freihängend an die Druckleitung montiert werden darf, sondern immer auf dem Schachtboden erhöht aufgestellt werden muss, damit beim Ansaugen der schlammige Untergrund nicht mitgefördert wird.

Die Pumpe niemals am Anschlusskabel tragen oder aufhängen.

Bei Pumpen mit Schwimmschalter ist dieser so eingestellt, dass die Pumpe sofortig in Betrieb genommen werden kann.

Hinweis

Der Pumpenschacht sollte mindestens Abmessungen von 40x40x50 cm haben, damit sich der Schwimmschalter frei bewegen kann. Es können auch fabrikfertige runde Betonschächte mit einem Innendurchmesser von ca. 40 cm verwendet werden.

4. Pflegehinweise

Die Elektrotauchpumpe ist ein wartungsfreies und bewährtes Qualitätserzeugnis, das strengen Endkontrollen unterworfen wird.

Für eine lange Lebensdauer und störungsfreien Betrieb empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege.

• V or jeder Wartungsarbeit den Netzstecker ziehen.
- Bei stationärer Installation sollte der Schwimmschalter alle 3 Monate überprüft werden.
- Bei transportabler Verwendung sollte die Pumpe nach jedem Gebrauch mit klarem Wasser gereinigt werden.
- F asrige Partikel und Ablagerungen, die sich evtl. im Pumpengehäuse feststezen, mit einem Wasserstrahl abspülen.
- Bei sehr starken Ablagerungen im Pumpengehäuse muss das Einlaufsieb durch Lösen der Kreuzschli-

tzschrauben abgenommen werden. Das Pumpengehäuse reinigen und das Einlaufsieb wieder richtig einbauen.

• Alle 3 Monate Schachtboden und –wände vom Schlamm reinigen.
• Den Schwimmschalter mit klarem Wasser von Ablagerungen reinigen.
  • Die Pumpe vor Frost schützen.

ACHTUNG!

"ENTWÄSSERUNG"

Besonderer Hinweis: Die Pumpe ist nicht zur Förderung von Schmutzwasser oder Wasser mit hohen Sandanteilen geeignet.

Die Pumpe darf nicht trocken laufen.

Für Schäden an der Pumpe, die durch Trockenlaufen entstanden sind, erlischt die Garantie des Herstellers.

"VORTEX"

Die Pumpe darf nicht trocken laufen.

Für Schäden an der Pumpe, die durch Trockenlaufen entstanden sind, erlischt die Garantie des Herstellers.

Fehlertabelle

Störung
Motor läuft nicht
Motor läuft, Pumpe fördert nicht
Unzureichtende Fördermenge
Wiederholter Stillstand durch Auslösen des Schutzschalters
Ursachen
Netzspannung fehlt, Schwimmschalter schaltet nicht				●
Sicherung defekt				●
Motorschutz wurde ausgelöst, Pumpe schwengängig/blockiert	●			●
Tronckenlaufschutz wurde ausgelöst, Wasserniveau zu weit abgesunken				●
Pumpe defekt	●			●
Ansaugöffnung verstopft		●	●
Rückschlagventil blockiert oder Druckschlauch geknickt		●	●
Druckleitung verstopft		●	●
Fremdstoffe in der Pumpe, Förderrad blockiert	●	●	●
Pumpe läuft trocken		●	●

Lässt sich die Betriebsstörung nicht beheben, wenden Sie sich bitte an unseren Kundendienst. Um Transportschäden zu vermeiden, Einsendungen bitte in der ORIGINALVERPACKUNG vornehmen.

Technische Daten

Modell PF0300 PF0800 PF0403 PF1100
Spannung V 230 230 230 230
Frequenz Hz 50 50 50 50
Leistungsaufnahme (P1) W 300 800 400 1100
Motordrehzahl (U-/Min.) min-1 2800 2800 2800 2800
Nennstrom A 1.5 3.5 1.8	4.8
Motorisolierung	KI	B	B	B	B
Motorschutz	IP X8	X8	X8 X8
Kondensator	μF	6	16	6	16
Maximale Förderhöhe (H max.)	m	7	9	6.5	9
Maximale Förderleitung (Q max.)	l/min.	140 220	120 250
Flüssigkeitstemperatur (H20 max.)	°C	35 35	35 35
Tauchtiefe (▼)	m	5	5	5	5
Gewicht	kg	3.3	4.6	3.6	5.9

Inakita®

Informationen über die Entsorgung von Elektro- und Elektronikaltgeräten in Übereinstimmung mit der Europarichtlinie für Elektro- und Elektronikaltgeräte

Hinweis: verwenden Sie nicht den normalen Hausabfall, um dieses Produkt zu beseitigen.

Gebrauchte Elektrogeräte sowie elektronische Geräte müssen separat, gemäß der Gesetzgebung, welche die sachgemäße Behandlung, Verwertung und das Recycling dieser Produkte vorschreibt, verwertet werden.

Gemäß aktueller Anordnungen der Mitgliedsstaaten können private Haushalter der EU die gebrauchten Elektrogeräte sowie elektronische Geräte kostenlos zu den dafür vorgesehen Müllverwertungszentren bringen.

Die nationalen Anordnungen sehen Sanktionen gegen diejenigen vor, die Abfälle von elektrischen oder elektronischen Geräten rechtswidrig entsorgen oder verlassen.

EU-Übereinstimmungserklärung

Nur für Mitgliedsstaaten der EU

Maschinenbezeichnung: TAUCHPUMPE FÜR SAUBERES WASSER

Modellnr./Typ: PF 0300; PF 0800; PF 0403; PF 1100

Wir erklären hiermit, dass die oben genannten Modelle mit folgenden Europarichtlinien übereinstimmen:

2006/95/EG - 2004/108/EG

Und in Übereinstimmung mit folgenden Gesetzesvorschriften hergestellt wurden:

EN60335-1; EN60335-2-41; EN55014-1; EN55014-2; EN61000-3-2; EN61000-3-3; EN62233

Die technischen Unterlagen sind hinterlegt bei:
