PF0800 - Водяний насос MAKITA - Безкоштовний посібник користувача

Бренд	Makita
Модель	PF0800
Тип продукту	Занурювальний насос для питної води
Використання	Дренаж прісної або слабко забрудненої води, жирних вод із завислими речовинами (модель Vortex)
Напруга живлення	230 В (змінний струм)
Частота	50 Гц
Споживана потужність	800 Вт
Номінальний струм	3,5 А
Швидкість двигуна	2800 об/хв
Клас ізоляції	B
Захист двигуна	IP X8 (занурення до 5 м)
Конденсатор	16 мкФ
Макс. висота подачі	9 м
Макс. витрата	220 л/хв
Макс. температура рідини	35 °C
Макс. глибина занурення	5 м
Вага	4,6 кг
Електробезпека	Потрібен диференціальний вимикач 30 мА, заземлення
Обслуговування та чищення	Після кожного використання промивати чистою водою; перевіряти поплавковий вимикач кожні 3 місяці
Запчастини	Використовувати лише оригінальні запчастини Makita

Часті запитання - PF0800 MAKITA

Як встановити насос PF0800 Makita?

Встановіть занурювальний насос стаціонарно (жорстким або гнучким трубопроводом) або переносно. Переконайтеся, що він стоїть на стійкій поверхні, ніколи не підвішується за шланг або кабель. Шахта має бути не менше 40x40x50 см для вільного переміщення поплавка. Занурте його у воду перед підключенням до розетки.

Яких заходів безпеки дотримуватися перед використанням насоса?

Повністю прочитайте інструкцію з експлуатації. Насос повинен живитися через диференціальний вимикач 30 мА та заземлену розетку. Ніколи не використовуйте прилад, якщо ви перебуваєте у воді. Завжди відключайте живлення перед будь-яким втручанням. Зберігати в недоступному для дітей віком до 16 років місці.

Що робити, якщо двигун не запускається?

Перевірте електроживлення, диференціальний вимикач та поплавковий вимикач. Якщо проблема не зникає, насос може бути несправним або заблокованим. Зверніться до сервісного центру Makita. Не намагайтеся виконувати неавторизований ремонт.

Чому витрата недостатня?

Можливі причини: засмічення всмоктувального отвору, заклинювання зворотного клапана, згин або засмічення шланга, сторонні предмети в робочому колесі. Очистіть сітку всмоктування та перевірте контур. Якщо проблема не зникає, зверніться до сервісного центру.

Чи можна відкачувати брудну воду або воду з мулом?

Так, версія 'Vortex' призначена для жирних вод із завислими речовинами (наприклад, брудні повені). Для питної води використовуйте модель 'Drainage' для прісної або слабко забрудненої води. Уникайте абразивних або агресивних рідин.

Які рідини ніколи не можна відкачувати?

Ніколи не використовуйте насос для легкозаймистих, горючих або вибухонебезпечних рідин (паливо, розчинники), миючих засобів або хімікатів. Температура рідини не повинна перевищувати 35 °C.

Як регулярно обслуговувати насос?

Після кожного переносного використання промивайте насос чистою водою. Кожні 3 місяці перевіряйте поплавок і видаляйте волокнисті або осадові відкладення на корпусі. За необхідності зніміть сітку всмоктування (хрестові гвинти) для ретельного очищення.

Що робити, якщо насос часто зупиняється?

Часті зупинки часто спричинені перевантаженням або заклинюванням насоса, або занадто низьким рівнем води (захист від сухого ходу). Перевірте всмоктування та витрату. Переконайтеся, що захисний вимикач не спрацював.

Чи можна використовувати насос у басейні або ставку?

Так, для басейнів та садових ставків за умови дотримання норми VDE 0100 частина 702. Слідкуйте, щоб ніхто не перебував у воді під час роботи, а підключення було захищене від води.

Де знайти запчастини та як відремонтувати насос?

Використовуйте виключно оригінальні запчастини Makita. Будь-який ремонт має виконуватися авторизованим сервісним центром Makita. Використання неавторизованих запчастин або невідповідного ремонту анулює гарантію.

ПОСІБНИК КОРИСТУВАЧА PF0800 MAKITA

UA ВОДЯНИЙ ЗАГЛИБНИЙ НАСОС ДЛЯ ЧИСТОЇ ВОДИ

PL pompY ZatapialNe Do woDY CZYSteJ

RO pompe SubmerSibile peNtru ape Curate

HU MERÜLŐ SZIVATTYÚ TISZTA VÍZHEZ

SK PONORNÉ VODNÉ ČERPADLO NA ČISTÚ VODU

cs PONORNÁ VODNÍ ČERPADLA NA ČISTOU VODU

HR PODVODNA PUMPA ZA ČISTU VODU

SLO POTOPNE VODNE ČRPALKE ZA ČISTO VODO

UA ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

PL iNStruKCJa obSŁuGi

RO INSTRUCTIUNI DE FOLOSIRE

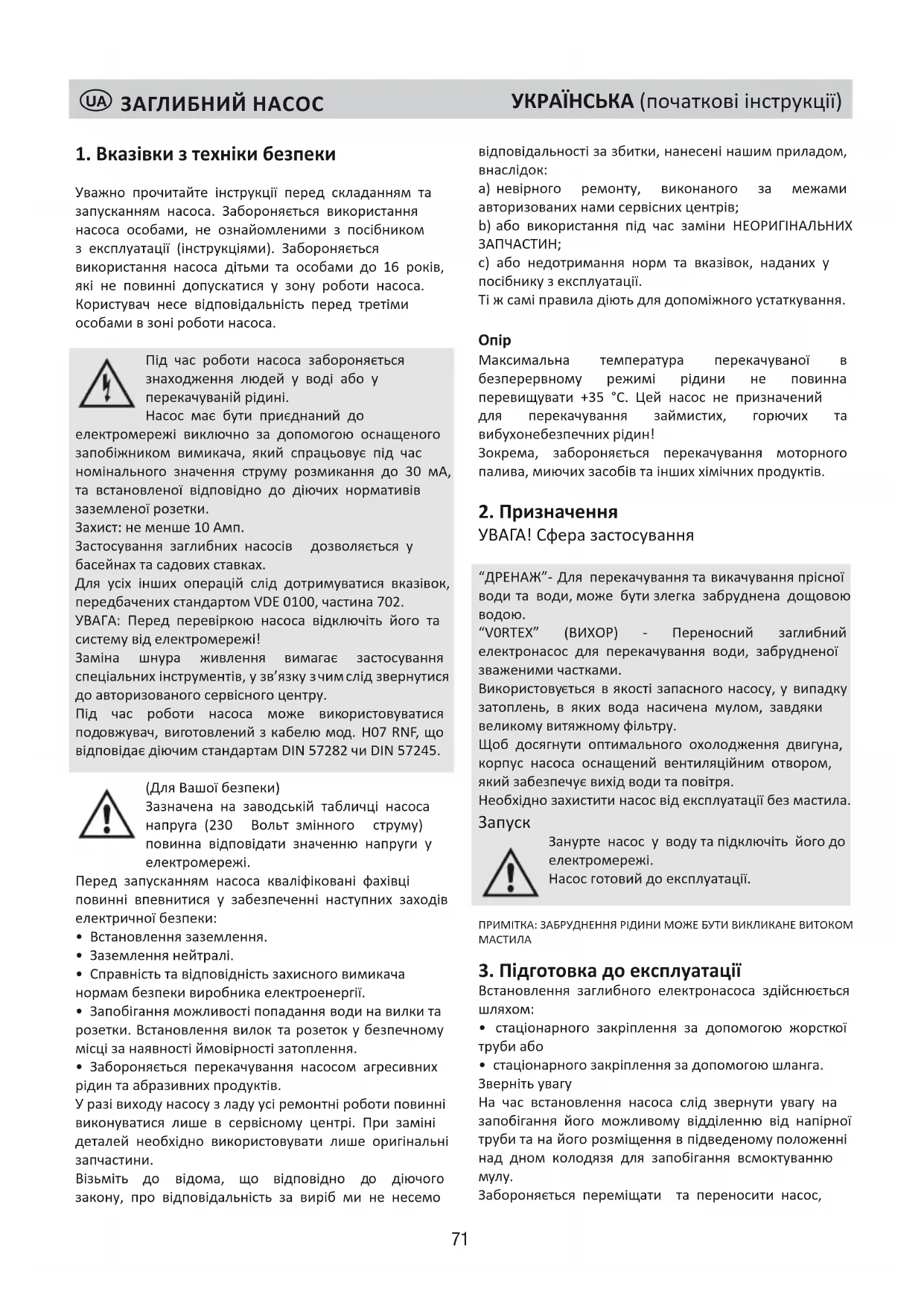

1. Вказівки з техніки безпеки

Уважно прочитайте інструкції перед складанням та запусканням насоса. Забороняється використання насоса особами, не ознайомленими з посібником з експлуатації (інструкціями). Забороняється використання насоса дітьми та особами до 16 років, які не повинні допускатися у зону роботи насоса. Користувач несе відповідальність перед третіми особами в зоні роботи насоса.

Під час роботи насоса забороняється знаходження людей у воді або у перекачуваній рідині.

Насос має бути приєднаний до

електромережі виключно за допомогою оснащеного запобіжником вимикача, який спрацьовує під час номінального значення струму розмикання до 30 мА, та встановленої відповідно до діючих нормативів заземленої розетки.

Захист: не менше 10 Амп.

Застосування заглибних насосів дозволяється у басейнах та садових ставках.

Для усіх інших операцій слід дотримуватися вказівок, передбачених стандартом VDE 0100, частина 702.

УВАГА: Перед перевіркою насоса відключіть його та систему від електромережі!

Заміна шнура живлення вимагає застосування спеціальних інструментів, у зв'язку зчим слід звернутися до авторизованого сервісного центру.

Під час роботи насоса може використовуватися подовжувач, виготовлений з кабелю мод. H07 RNF, що відповідає діючим стандартам DIN 57282 чи DIN 57245.

(Для Вашої безпеки)

Зазначена на заводській табличці насоса напруга (230 Вольт змінного струму) повинна відповідати значенню напруги у електромережі.

Перед запусканням насоса кваліфіковані фахівці повинні впевнитися у забезпеченні наступних заходів електричної безпеки:

• Встановлення заземлення.
- Заземлення нейтралі.
- Справність та відповідність захисного вимикача нормам безпеки виробника електроенергії.
- Запобігання можливості попадання води на вилки та розетки. Встановлення вилок та розеток у безпечному місці за наявності ймовірності затоплення.
- Забороняється перекачування насосом агресивних рідин та абразивних продуктів.

У разі виходу насосу з ладу усі ремонтні роботи повинні виконуватися лише в сервісному центрі. При заміні деталей необхідно використовувати лише оригінальні запчастини.

Візьміть до відома, що відповідно до діючого закону, про відповідальність за виріб ми не несемо

відповідальності за збитки, нанесені нашим приладом, внаслідок:

а) невірного ремонту, виконаного за межами авторизованих нами сервісних центрів;
b) або використання під час заміни НЕОРИГІНАЛЬНИХ ЗАПЧАСТИН;
с) або недотримання норм та вказівок, наданих у посібнику з експлуатації.

Ті ж самі правила діють для допоміжного устаткування.

Onip

Максимальна температура перекачуваної в безперервному режимі рідини не повинна перевищувати +35 °C. Цей насос не призначений для перекачування займистих, горючих та вибухонебезпечних рідин!

Зокрема, забороняється перекачування моторного палива, миючих засобів та інших хімічних продуктів.

2. Призначення

УВАГА! Сфера застосування

"ДРЕНАЖ"- Для перекачування та викачування прісної води та води, може бути злегка забруднена дощовою водою.

"VORTEX" (ВИХОР) - Переносний заглибний електронасос для перекачування води, забрудненої зваженими частками.

Використовується в якості запасного насосу, у випадку затоплень, в яких вода насичена мулом, завдяки великому витяжному фільтру.

Щоб досягнути оптимального охолодження двигуна, корпус насоса оснащений вентиляційним отвором, який забезпечує вихід води та повітря.

Необхідно захистити насос від експлуатації без мастила.

Запуск

Занурте насос у воду та підключіть його до електромережі.

Насос готовий до експлуатації.

ПРИМІТКА: ЗАБРУДНЕННЯ РІДИНИ МОЖЕ БУТИ ВИКЛИКАНЕ ВИТОКОМ МАСТИЛА

3. Підготовка до експлуатації

Встановлення заглибного електронасоса здійснюється шляхом:

• стаціонарного закріплення за допомогою жорсткої труби або
• стаціонарного закріплення за допомогою шланга. Зверніть увагу

На час встановлення насоса слід звернути увагу на запобігання його можливому відділенню від напірної труби та на його розміщення в підведеному положенні над дном колодязя для запобігання всмоктуванню мулу.

Забороняється переміщати та переносити насос,

тримаючи його за шнур живлення.

За наявності поплавкового вимикача, він відрегульований так, щоб дозволити негайне запускання насоса.

Примітка

Для забезпечення вільного руху поплавкового вимикача мінімальні габаритні розміри колодязя для насоса повинні складати 40x40x50 см.

Можливим є використання збірних бетонних колодязів з внутрішнім діаметром біля 40 см.

4. Інструкції з обслуговування

Заглибний електронасос є високоякісним виробом, який пройшов

ряд суворих перевірок та не потребує обслуговування.

Проте, з метою продовження терміну його служби, рекомендується регулярно проводити необхідні операції з догляду та перевірки його стану.

• Перед початком виконання будь-якої операції з техобслуговування відключіть насос від електромережі.
• Промивайте переносний насос чистою водою після кожного його використання.
• Рекомендується перевіряти кожні 3 місяці справність поплавкового вимикача стаціонарного насоса.

• Усувайте за допомогою струменя води бруд та слиз, який накопичився на корпусі насоса.

• В разі сильного забруднення корпусу насоса слід відгвинтити зіркоподібні гвинти та зняти його впускний фільтр.

• Промийте корпус насоса і встановіть впускний фільтр у початкове положення.
• Кожні 3 місяці очищайте стінки та дно колодязя від бруду.
• Усувайте осад, що утворюється на поплавковому вимикачі, промиваючи його прісною водою.

Захищайте насос від морозу.

УВАГА!

"ДРЕНАЖ"

Особливі інструкції: насос не призначений для перекачування каналізаційних стоків і води з вмістом піску.

Забороняється запускати в експлуатацію насос "насухо".

Гарантія виробника не поширюється на пошкодження, викликані роботою

насоса без мастила.

"VORTEX" (ВИХОР)

Забороняється запускати в експлуатацію насос без мастила.

Гарантія виробника не поширюється на пошкодження, викликані роботою насоса без мастила.

Таблиця виявлення несправностей

НЕСПРАВНІСТЬ
Двигун не працює
Двигун працює, але насос не качає
Слабка подача
Постійне вимкнення з відключенням захисного вимикача
ПРИЧИНИ
Немає напруги в мережі, не спрацьовує поплавковий вимикач				●
Несправність захисного пристрою				●
Захист двигуна відключений, насос під навантаженням/заблокований	●			●
Спрацьовування захисту під час роботи без мастила, дуже низький рівень води				●
Несправність насосу	●			●
Забиття вхідного патрубку		●	●
Блокування зворотного клапана або перетиснення напірного шланга		●	●
Засмічення напірної труби		●	●
Присутність чужорідних тіл в насосі, блокування імпелера	●	●	●
Робота насоса без мастила		●	●

Технічні дані

Модель		PF0300	PF0800 PF	F0403 PF	1100
Напруга В		230 23	0 230 230
Частота Гц		50 50	50 50
Споживана потужність на вході (PI) Вт		300 80	0 400 1100
Частота обертання двигуна (об./хв.) мін-1		2800 28	00 2800	2800
Номінальний струм А		1.5 3.5	1.8 4.8
Клас ізоляції двигуна CI		В В В	В
Захист двигуна IP		X8 X8	X8 X8
Ємкість конденсатора нФ		6	16	6	16
Максимальний напір (H max.)	м	7	9	6.5	9
Максимальна продуктивність (Q max.)	л/хв.	140 22	0 120 250
Температура рідни (H20 max.)	°C	35 35	35 35
Глибина занурення ( W. ) (▼)	м	5	5	5	5
Маса	кг	3.3 4.6	3.6 5.9

Inakita®

Відомості про утилізацію електричних та електронних приладів надаються відповідно до європейської директиви з розпорядження відходами від електричного та електронного устаткування

Увага: не викидати дане устаткування в звичайний побутовий контейнер для відходів.

Знятие з експлуатації електричне та електронне устаткування слід збирати окремо від інших відходів відповідно до правил, що стосуються обробки, утилізації та переробки приведених вище виробів.

Внаслідок розпоряджень встановлених державами-членами, приватні споживачі, прописані

на території ЄС, можуть безкоштовно відвезти використані електричні та електронні прилади до спеціально призначених центрів збору.

При виникненні труднощів пов'язаних зі встановленням місцезнаходження авторизованого центру збору, слід звернутися до продавця, у якого був придбаний прилад.

Національні розпорядження передбачають накладення штрафів на громадян, які порушують правила збору відходів від електричного або електронного устаткування або викидають їх в довкілля.

Декларація відповідності нормам ЄС

Лише для європейських країн

Призначення устаткування: ВОДЯНИЙ ЗАГЛИБНИЙ НАСОС ДЛЯ ЧИСТОЇ ВОДИ

№ моделі/тип: PF 0300; PF 0800; PF 0403; PF 1100

Цим документом ми заявляємо, що приведені вище моделі устаткування відповідають наступним

Європейським Директивам:

Та вироблені відповідно до наступних правил стандартизації:

EN60335-1; EN60335-2-41; EN55014-1; EN55014-2; EN61000-3-2; EN61000-3-3; EN62233

Технічна документація зберігається у:
