LIETOŠANAS INSTRUKCIJA POWX075700 PowerPlus

5.3 Personāla drošība....5

5.4 Darbarika lietošana un apkopšana ....5

5.5 Apkopes serviss .... 5

6 PAPILDU DROŠĪBAS INSTRUKCIJAS 6

7 PAPILDU DROŠĪBAS INSTRUKCIJA PAR LĀZERA LIETOŠANU 7

8 MONTĀŽA 7

8.1 Sānu pagarinājuma loku montāža (1. att.) 7

8.2 Skavas montāža....7

9 LIETOŠANAS INSTRUKCIJAS 8

9.1 Lenkzāga pārvietošana....8

9.2 Puteklu un skaidu izvākšana....8

9.3 Sagataves iespīlēšana....8

9.4 Horizontālais slīpzāgēšanas lenkis (2. att.) 8

9.5 Slīpzāgēšanas lenka regulēšana (3. att.) 8

9.6 Vertikālais slīpzāgēšanas leņkis (4. att.)....8

9.7 leslēgšana / izslēgšana....8

9.8 Lāzers 9

9.9 Puteklu savācējs....9

9.10 Zāgēšana 9

9.11 īpašu sagatavju zāgēšana 9

9.12 Zāgripas maina (5. att.) 9

10 TİRİŞANA UN KOPŞANA....10

10.1 Tirišana....10

POWERPLUS® HIGH QUALITY TOOLS

POWX075700 LV

10.2 Elektrības kabelis....10
11 TEHNISKIE DATI 10
12 GRIEŠANAS VEIKTSPĒJA....10
13 TROKSNIS 10
14 UZGLABĀŠANA 10
15 PROBLÉMU NOVĚRŠANA 11
16 GARANTIJA....11
17 VIDES AIZSARDZIBA....12
18 ATBILSTĪBAS DEKLARĀCIJA 12

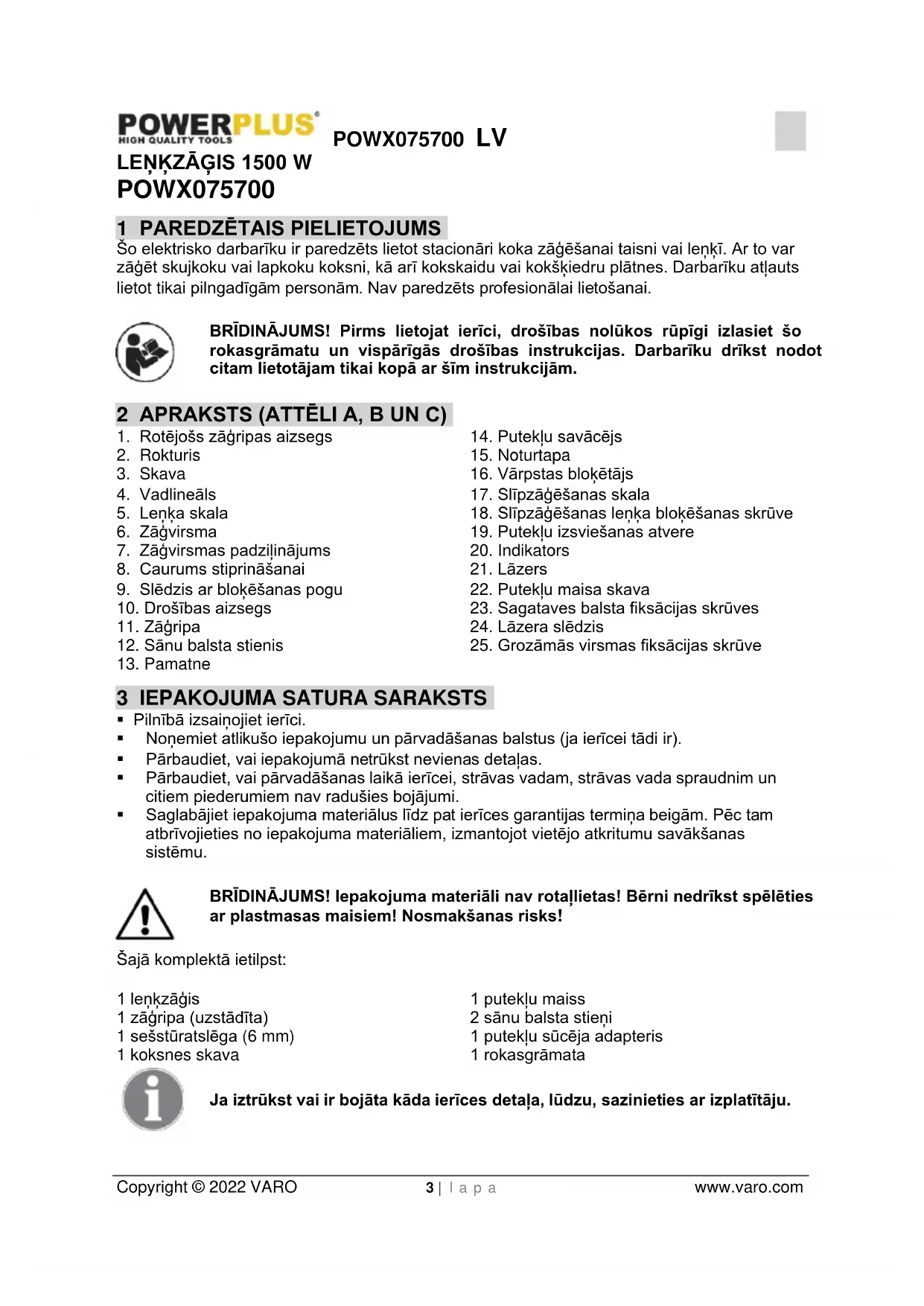

1 PAREDZËTAIS PIELIETOJUMS

Šo elektrisko darbarīku ir paredzēts lietot stacionāri koka zāgēšanai taisni vai leņķī. Ar to var zāgēt skujkoku vai lapkoku koksnī, kā arī kokskaidu vai kokšķiedru plātnes. Darbarīku atļauts lietot tikai pilngadīgām personām. Nav paredzēts profesionālai lietošanai.

BRĪDINĀJUMS! Pirms lietojat ierīci, drošības nolūkos rūpīgi izlasiet šo rokasgrāmatu un vispārīgās drošības instrukcijas. Darbarīku drīkst nodot citam lietotājam tikai kopā ar šīm instrukcijām.

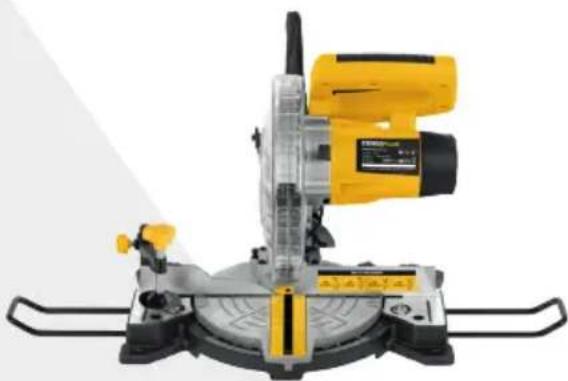

2 APRAKSTS (ATTËLI A, B UN C)

1. Rotējošs zāgripas aizsegs
2. Rokturis
3. Skava
4. Vadlineāls
5. Lenka skala
6. Zāgvirsma
7. Zāğvirsmas padzilinājums
8. Caurums stiprināšanai
9. Slēdzis ar blokēšanas pogu
10. Drošības aizsegs
11. Zāgripa
12. Sānu balsta stienis

13. Pamatne

14. Puteklu savācējs

15. Noturtapa
16. Vārpstas blokētājs
17. Slīpzāgēšanas skala
18. Slīpzāgēšanas lenka blokēšanas skrūve
19. Puteklu izsviešanas atvere
20. Indikators
21. Lāzers
22. Puteklu maisa skava
23. Sagataves balsta fiksācijas skrūves
24. Lāzera slēdzis
25. Grozāmās virsmas fiksācijas skrūve

3 IEPAKOJUMA SATURA SARAKSTS

• Pilnībā izsainojiet ierīci.
  ■ Noņemiet atlikušo iepakojumu un pārvadāšanas balstus (ja ierīcei tādi ir).
• Pārbaudiet, vai iepakojumā netrūkst nevienas detalas.
• Pārbaudiet, vai pārvadāšanas laikā ierīcei, strāvas vadam, strāvas vada spraudnim un citiem piederumiem nav radušies bojājumi.
• Saglabājiet iepakojuma materiālus līdz pat ierīces garantijas termiņa beigām. Pēc tam atbrīvojieties no iepakojuma materiāliem, izmantojot vietējo atkritumu savākšanas sistēmu.

BRĪDINĀJUMS! Iepakojuma materiāli nav rotaļlietas! Bērni nedrīkst spēlēties ar plastmasas maisiem! Nosmakšanas risks!

Šajā komplektā ietilpst:

1 lenkzāgis
1 zāgripa (uzstādīta)
1 sešstūratslēga (6 mm)
1 koksnes skava

1 puteklu maiss
2 sānu balsta stieni
1 puteklu sūcēja adapteris
1 rokasgrāmata

Ja iztrūkst vai ir bojāta kāda ierīces detaļa, lūdzu, sazinieties ar izplatītāju.

4 APZİMĚJUMI

Šajā rokasgrāmatā un/vai uz ierīces ir redzami šādi apzīmējumi:

		Norāda uz savainošanās vai darbarīka sabojāšanas risku.		Lietojiet dzirdes aizsarglīdzekļus. Lietojiet aizsargbrilles.
		Pirms lietošanas izlasīt rokasgrāmatu.		Saskaņā ar Eiropas Savienības direktīvas(u) pamatprasībām.
		Lietojiet aizsargcimdus.		2. klase - izstrādājums ir divkārši izolēts, tādēļ zemējuma kabelis nav nepieciešams.

5 VISPĀRĪGI DARBARĪKA DROŠĪBAS BRĪDINĀJUMI

Izlasiet visus drošības brīdinājumus un instrukcijas. Brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai smagus savainojumus. Saglabājiet visus brīdinājums un instrukcijas turpmākām atsaucēm. Brīdinājumos termins „darbarīks” attiecas uz darbarīku, ko darbina no elektrotīkla (ar strāvas vadu) vai ar akumulatoru (bez strāvas vada).

5.1 Darba vieta

- paaugstināts traumu gūšanas risks.

- Nelietojiet darbarikus sprādzienbīstamās vidēs (piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā). Darbariki rada dzirksteles, kas var aizdedzināt puteklus vai izgarojumus.

- Strādājot ar darbarīku, bērniem un klātesošajiem jābūt drošā attālumā. Novēršot uzmanību, jūs varat zaudēt kontroli pār darbarīku.

5.2 Elektrodrošiba

Vienmēr pārbaudiet, vai barošanas avots atbilst spriegumam, kas norādīts uz darbarīka tehnisko datu plāksnītes.

• Darbarīka strāvas vada spraudnim jāatbilst kontaktligzdai. Strāvas vada spraudni nedrīkst pārveidot. lezemētus darbarīkus nedrīkst lietot ar adaptera spraudņiem. Nepārveidoti strāvas vada spraudni un atbilstošas kontaktligzdas samazinās elektrošoka risku.
• Nepakļaujiet darbarīkus lietus vai mitruma iedarbībai. Ja darbarīkā iekļūs ūdens, tad pakļausiet sevi elektrošoka riskam.
• Nelietojiet strāvas vadu nepareizā veidā. Nekad nelietojiet strāvas vadu, lai darbarīku nestu, vilktu vai atslēgtu no barošanas avota. Turiet vadu drošā attālumā no siltuma avotiem, eļļas, asām malām un kustīgām detaļām. Bojāts vads paaugstina elektrošoka risku.
• Strādājot ar darbarīku ārpus telpām, lietojiet pagarinātāju, kas ir piemērots lietošanai ārpus telpām. Lietojot vadu, kas ir piemērots lietošanai ārpus telpām, samazināsiet elektrošoka risku.
• Ja darbarīku nepieciešams lietot mitrā darba vietā, lietojiet uz diferenciālo strāvu reagējošu automātslēdzi (RCD). RCD samazinās elektrošoka risku.

5.3 Personāla drošība

• Strādājot ar darbarīku, esiet modri, uzmaniet savu darbu un rīkojieties saprātīgi. Nelietojiet darbarīku, kad esat noguruši, alkoholisku, narkotisku vielu reibumā vai lietojat medikamentus. Strādājot ar darbarīkiem, pat vissīkākā neuzmanība var radīt smagas traumas.
• Lietojiet aizsargaprīkojumu. Vienmēr lietojiet aizsargbrilles. Lietojot aizsargaprīkojumu, piemēram, elpošanas aizsargmasku, neslīdošus apavus, kiveri vai dzirdes aizsargus, samazināsiet miesas bojājumu gūšanas risku.
• Uzmanieties no nejaušas darbarīka ieslēgšanas. Pirms darbarīka strāvas vadu iespraužat kontaktligzdā, pārliecinieties, vai darbarīka ieslēgšanas/izslēgšanas slēdzis ir izslēgšanas pozīcijā. Ja, pārnēsājot darbarīkus, turēsiet pirkstu uz ieslēgšanas/izslēgšanas slēdža vai barošanas avotam pieslēgsiet ieslēgtu darbarīku, paklausiet sevi traumu gūšanas riskam.
• Pirms darbarika iedarbināšanas noņemiet regulēšanas atslēgu vai uzgriežņatslēgu. Ja, ieslēdzot darbarīku, uz tā rotējošās daļas joprojām ir uzstādīta uzgriežņatslēga vai regulēšanas atslēga, paklausiet sevi traumu gūšanas riskam.
• Necentieties aizsniegt grūti aizsniedzamas vietas. Vienmēr nodrošiniet stabilu pamatu un līdzsvaru. Negaidītās situācijās tas laus labāk vadīt darbarīku.
• Uzvelciet piemērotu darba apgērbu. Nevalkājiet brīvu apgērbu vai rotaslietas. Uzmanieties, lai mati, apgērbs un cimdi būtu drošā attālumā no kustīgajām detalām. Brīvs apgērbs, rotaslietas vai gari mati var iekerties kustīgajās detalās.
• Ja ierīcēm ir paredzēts pieslēgt putekļu atsūcēju vai maisu, pārbaudiet, vai tas ir pieslēgts un uzstādīts pareizi. Šīs ierīces samazinās ar putekliem saistītu traumu gūšanas risku.

5.4 Darbarika lietošana un apkopšana

• Nelietojiet darbarīku ar spēku. Lietojiet attiecīgajam uzdevumam vispiemērotāko darbarīku. Pareizais darbarīks, lietots saskaṇā ar instrukcijām, uzdevumu paveiks labāk un drošāk.
• Nelietojiet darbarīku, ja to nevar ieslēgt vai izslēgt ar slēdzi. Ikviens darbarīks ar bojātu ieslēgšanas/izslēgšanas slēdzi ir bīstams un jānodod remontā.
• Ja vēlaties darbarīku noregulēt, nomainīt piederumus vai novietot darbarīku uzglabāšanā, izraujiet strāvas vada spraudni no barošanas avota. Tādējādi samazināsiet darbarīka nejaušas ieslēgšanas risku.
• Uzglabājiet darbarīkus bērniem nepieejamā vietā un neļaujiet ar tiem strādāt cilvēkiem, kuri nav iepazinušies ar to darbības principiem un šīm instrukcijām. Nepietiekami izglītotu lietotāju rokās darbarīki ir bīstami.
  Darbarīkiem regulāri jāveic apkope. Pārbaudiet, vai darbarīka rotējošās detaļas ir pareizi iecentrētas un nenobloķējas. Pārbaudiet, vai neviena darbarīka detaļa nav bojāta, kā arī pievērsiet uzmanību citiem faktoriem, kas var ietekmēt darbarīka darbību. Ja konstatējat bojājumus, nelietojiet darbarīku, bet nododiet to remontā. Nepareiza apkope ir viens no biežākajiem nelaimes gadījumu cēloniem.
• Griezējinstrumentu asmeņiem jābūt asiem un tīriem. Pareizi apkopti griezējinstrumenti ar asiem asmeniem griež labāk un ir vieglāk vadāmi.
• Lietojiet darbarikus, piederumus, uzgalus utt. saskaņā ar šīm instrukcijām un pareizā veidā. Ṣemiet vērā arī darba apstāklus un veicamo darbu. Ja darbarīku lietosiet tam neparedzētiem darbiem, paklausiet sevi traumu qūšanas riskam.

5.5 Apkopes serviss

Darbarikam apkopes servisu drīkst veikt tikai kvalificēts speciālists, izmantojot vienīgi identiskas rezerves dalas. Tas nodrošinās darbarika drošu izmantošanu arī turpmāk.

6 PAPILDU DROŠĪBAS INSTRUKCIJAS

■ Vienmēr lietot acu aizsargaprīkojumu.

Nekādā gadījumā nelietot darbarīku viegli uzliesmojošu gāzu vai škidrumu klātbūtnē.

■ NEKĀDĀ GADĪJUMĀ nelietot darbarīku ar abrazīvo slīpripu zāgripas vietā.

- Pirms katras lietošanas reizes pārbaudīt, vai uz zāgripas nav radušās plaisas vai citi bojājumi. Ja zāgripa ir saplaisājusi vai bojāta, tā ir nekavējoties jānomaina.

- Izmantot vienīgi ražotāja apstiprinātas zāgripas, kas atbilst EN847-1 standarta prasībām.

■ Vienmēr izmantot šajā rokasgrāmatā ieteiktos piederumus.

- Izmantojiet pareizu, zāgējamajam materiālam paredzētu zāgripu.

- Lai samazinātu trokšna līmeni, nodrošiniet, ka asmens ir tīrs un uzasināts.

- Izmantot vienīgi pareizi uzasinātas zāgripas. Nekādā gadījumā nepārsniegt uz žāgripas norādīto maksimālo rotācijas ātrumu.

- Pirms zāgripas uzstādīšanas notīriet asi, atlokus (it īpaši kontaktvirsmu) un seštūru uzgriezni. Nepareizi uzstādīta zāgripa var izraisīt vibrācijas, sitienus vai zāgripas slīdēšanu.

- Nelaujiet zāgripai atdurties pret metāla objektiem, piemēram, naglām vai skrūvēm. Pirms zāgēšanas aplūkojiet sagatavi un izņemiet no tās naglas, skrūves vai citus sveškermenus.

- Pirms darbarika iedarbināšanas atbrīvojiet zāgvirsmu no liekiem objektiem -uzgriežnatslēgas, atgriezumi u.tml.

- NEKĀDĀ GADĪJUMĀ nelietot cimdus zāgēšanas laikā; cimdus ir ieteicams lietot vienīgi veicot zāgripas nomainu.

- Nekad neturiet rokas zāgripas celā.

- NEKĀDĀ GADĪJUMĀ nestāviet zāgripas celā, un NEKAD neļaujiet citiem stāvēt šajā pozīcijā.

- Pirms sagataves ievietošanas īsu mirkli Įaujiet zāgim iedarboties. Pārbaudiet, vai zāgis nerada dzirdamas vibrācijas vai sitienu trokšņus, jo tie var nozīmēt, ka zāgripa ir nepareizi uzstādīta vai nelīdzsvarota.

- Darbarīks nav paredzēts rievu vai padzilinājumu iezāgēšanai.

- Darbgalda ieliktnis ir jānomaina, kad tas nodilst.

■ NEKĀDĀ GADĪJUMĀ neveikt darbarīka regulēšanu, kad zāgripa ir kustībā. Pirms regulēšanas, atvienojiet elektrības spraudni no kontaktligzdas.

- Kad nepieciešams, stumiet sagatavi ar koka kluci. Veicot īsu sagatavju garenisku zāgēšanu, sagatavju stumšanai OBLIGĀTI jāizmanto koka kluci, lai neļautu rokām vai pirkstiem pietuvoties zāgripai.

- Vienmēr novietojiet stūmējkluci prom no darba virsmas, kad tas netiek izmantots.

- Stingri ievērojiet instrukcijas attiecībā uz PRETSITIENA apdraudējuma riska mazināšanu. PRETSITIENS rodas, kad zāgripa iesprūst, vai, ja tā ir saliekta vai nepareizi novietota. PRETSITIENA gadījumā sagatave var tikt izsviesta lietotāja virzienā. PRETSITIENS var izraisīt smagas traumas. PRETSITIENA rašanos var novērst, nodrošinot, ka zāgripa ir uzasināta, vadlineāls atrodas paralēli zāgripai, škīrējnazis un zāgripas aizsegs ir labā stāvoklī un pareizā pozīcijā, sagatave tiek turēta ľoti cieši līdz tā ir pilnīgi aizstumta garām zāgripai, kā arī izvairoties no savērptas vai saliekušās koksnes vai sagatavju zāgēšanas, kurām nav taisnas malas, ko atbalstīt pret vadlineālu gareniskā virzienā.

- Neveiciet darbības ar brīvu roku. "Ar brīvu roku" nozīmē sagataves turēšanu rokās vai tās padošanu pret zāgripu ar rokām, nevis atbalstot pret vadlineālu vai slīpzāgēšanas šablonu.

- NEKĀDĀ GADĪJUMĀ nenoliecieties pāri zāgripai vai ap to. NEKĀDĀ GADĪJUMĀ nesniedzieties pēc sagataves pirms zāgripa ir pilnīgi apstājusies.

- Izvairieties no sagataves straujas vai pārāk ātras padošanas pret zāgripu. Cieta materiāla sagataves ir jāvirza pret zāgripu pēc iespējas lēnāk. Nekādā gadījumā nelokiet un nesagrieziet sāņus sagatavi, to virzot pret zāgripu. Ja zāgripa iesprūst vai pārtrauc griezties sagataves zāgēšanas laikā, nekavējoties izslēdziet darbarīku. Atvienojiet kontaktdakšu no kontaktligzdas. Noņemiet sagatavi, kas traucē zāga kustību.

POWX075700 LV

• NEKĀDĀ GADĪJUMĀ necentieties aizvākt nozāgētos gabalus, un nepieskarieties drošības aizsegam, kamēr zāgripa ir kustībā.
• PIRMS zāgēšanas izņemiet no sagataves nesaaugušus zarus.
• Nebojājiet elektrības kabeli. Nekādā gadījumā nevelciet aiz kabeļa, lai to atvienotu no kontaktligzdas. Nelļaut kabelim saskarties ar karstuma avotu, eļlām, ūdeni vai asām malām.
• Putekļi, kas rodas, strādājot ar zāgi, var saturēt kīmiskas vielas, kas var izraisīt vēzi, iedzimtus defektus vai gēnu bojājumus. Dažas šādas kīmiskās vielas ir:

■ svins no svinu saturošām krāsām;

arsēns un hroms no kīmiski apstrādātas koksnes.

• Veselības apdraudējuma risks, saskaroties ar šīm vielām, ir atkarīgs no tā, cik bieži veicat šāda veida darbu.
• Drošības pasākumi apdraudējuma mazināšanai saskarē ar kīmiskajām vielām: vienmēr veiciet darbu labi ventilētā telpā, un izmantojiet pareizu drošības aprīkojumu, piemēram, puteklu maskas, kas ir īpaši paredzētas mikroskopisku dalīņu aizturēšanai.
• Veicot zāgēšanu, savienojiet ierīci ar puteklu atsūkšanas sistēmu.
• Zāgripas aizsegs ir paceļams, lai atvieglotu sagataves novietošanu vai tehniskās apkopes veikšanu. Pirms darbarīka pieslēgšanas elektrības ligzdā pārliecinieties, ka zāgripas aizsegs ir nolaists uz leju un atrodas plakaniski pret zāgvirsmu.

7 PAPILDU DROŠĪBAS INSTRUKCIJA PAR LĀZERA LIETOŠANU

Uzmanību! Lāzera stars var izraisīt redzes bojājumus. Neskatieties tieši lāzera starā.

Darbarika lietošanas laikā nevērsiet lāzera staru pret cilvēkiem ne tieši, ne atstarojumā.
- Lāzers atbilst 2. klasei saskaṇā ar attiecīgo standartu. Ierīce nesatur apkopjamas detaļas. Nekādā gadījumā neatvērt korpusu! Ja ierīce ir bojāta, nogādājiet to pilnvarotam remontdarbu veicējam.
Lāzera brilles nepasargā pret lāzera radiāciju.

8 MONTĀŽA

Pirms jebkādu regulēšanas vai apkopes darbu veikšanas atvienojiet strāvas padevi.

Lenkzāgi nedrīkst ieslēgt pirms tas ir pilnīgi samontēts un pareizi sagatavots lietošanai atbilstoši norādījumiem šajā rokasgrāmatā.

8.1 Sānu pagarinājuma loku montāža (1. att.)

• Atskrūvējiet sānu pagarinājuma loku skrūves
  ■ levietojiet pagarinājuma lokus abos sānu caurumos.
• Cieši pieskrūvējiet pagarinājuma loku skrūves un pārliecinieties, vai pagarinājuma loki in cieši fiksēti un nevar izkustēties lietošanas laikā.

8.2 Skavas montāža

Skavu (3) var uzstādīt vadlineāla kreisajā vai labajā pusē. levietojiet skavas stieni caurumā uz vadlineāla.

9 LIETOŠANAS INSTRUKCIJAS

9.1 Lenkzāga pārvietošana

Pārvietojot elektrisko darbarīku, izmantojiet blokēšanas tapu (15).

Pastumiet zāgi uz leju un nofiksējiet to nolaistā pozīcijā, iestumjot blokēšanas tapu uz iekšu.

Tādējādi zāgis tiek nostiprināts.

9.2 Puteklu un skaidu izvākšana

lekšējo putekļu savākšanai uzlieciet putekļu savācēja maisu (14) uz putekļu izsviedēja atveres.

Ārējo putekļu savākšanai varat izmantot putekļu sūcēja šlūteni.

Putekļu savācēja maiss nodrošina tikai daļēju putekļu savākšanu!

9.3 Sagataves iespīlēšana

Nodrošiniet, ka sagatave nevar tikt izsviesta. Tam vispiemērotākais rīks ir skava (3).

• Atbalstiet sagatavi pret vadlineālu (4) un iespiediet to skavā.
• Lai sagatavi nostiprinātu vietā, cieši aizskrūvējiet skavu pulkstenṛdītāju kustības virzienā.

9.4 Horizontālais slīpzāgēšanas lenkis (2. att.)

• Atskrūvējiet grozāmās virsmas fiksācijas skrūvi (25).
• Pagrieziet rotējošo virsmu un mērskalas indikatoru (20) vēlamajā leņkī uz skalas (5), tad pievelciet grozāmās virsmas fiksācijas skrūvi (25).

9.5 Slīpzāgēšanas lenka regulēšana (3. att.)

Leŋku kalibri tiek sagatavoti rūpnīcā, tomēr precīzu darbu veikšanai ir ieteicams tos pārbaudīt un nokalibrēt, vadoties pēc turpmākajiem norādījumiem.

- 90° slīpzāgēšanas lenka iestatīšana: Iestatiet slīpzāgēšanas un sasvēruma lenkus 0° lenku skalās un nofiksējiet augšējo rokturi nolaistā pozīcijā ar fiksācijas tapu (15). Novietojiet stūreni pret zāgripas un vadlineāla (4) malām; ja zāgēšanas lenkis nav 90°, noregulējiet pareizu lenki, atbrīvojot blokēšanas pogu lenka iestatīšanai, atskrūvējot 2 vadlineāla skrūves un pārvirzot vadlineālu attiecībā pret zāgripu. Pēc noregulēšanas atkal pieskrūvējiet 2 vadlineāla skrūves.

9.6 Vertikālais slīpzāgēšanas lenkis (4. att.)

Ir iespējams iestatīt 0° līdz 45° vertikālu slīpzāgēšanas lenķi. Vertikālā slīpuma skala norāda pašlaik iestatīto lenķi.

• Atskrūvējiet slīpzāgēšanas lenka blokēšanas skrūvi (18), ja tā ir pieskrūvēta.
• Turot aiz roktura, pagrieziet darbarīku vēlamajā slīpumā.
  Cieši pieskrūvējiet blokēšanas skrūvi (18).
• Novietojiet leŋkmēru pret zāğvirsmas un zāğripas malu, ja vertikālā slīpuma lenķis nav 45°. Noregulējiet to, pielāgojot regulēšanas skrūves pacēlumu, līdz iegūstat vēlamo lenķi. Visbeidzot cieši pievelciet uzgriezni un vēlreiz pārbaudiet lenķi.

9.7 leslēgšana / izslēgšana

Drošības nolūkā darbarīka ieslēgšanai un izslēgšanai izmantojiet abas rokas.

• Pieslēdziet darbarīku elektrotīklam.
• Atblokējiet darbības slēdzi un nospiediet iesl./izsl. slēdzi (9) pret rokturi. Zāgripa griežas, kamēr vien slēdzis ir nospiests.
  ■ Lai darbarīku izslēgtu, atlaidiet iesl./izsl. slēdzi (9).

9.8 Lāzers

■ Lai ieslēgtu vai izslēgtu lāzeru, izmantojiet tā slēdzi (24).
■ Lāzers (21) projicē staru uz sagataves.
- Izmantojot lāzera funkciju ir iespējams veikt ārkārtīgi precīzus griezumus.

9.9 Putekļu savācējs

Lai piestiprinātu putekļu savācēja maisu (14), uzlieciet to uz putekļu izsviedēja atveres. Kad putekļu maiss piepildās aptuveni līdz pusei, noņemiet to no darbarīka un iztukšojiet.

9.10 Zāgēšana

Uzmanieties, lai zāgēšanas laikā nenoblokētu zāgripu. Tas var izraisīt motora bojājumus vai svilšanu. Ja zāgripa tiek noblokēta, nekavējoties jāatlaiž darbības slēdzis, lai neradītu bojājumus motoram.

■ Stingri iespīlējiet sagatavi.
■ lestatiet vēlamo vertikālā vai horizontālā slīpuma lenki.
■ leslēdziet darbarīku.
■ Lēnām virziet rokturi (2) uz leju.
- Pārzāgējiet sagatavi.
- Izslēdziet darbarīku.
- Pirms sagataves novākšanas nogaidiet līdz zāgripa (11) ir pilnīgi apstājusies.

9.11 īpašu sagatavju zāgēšana

Izliektas vai apaļas sagataves ir nepieciešams nostiprināt pret slīdēšanu.

Pārliecinieties, ka starp sagatavi un vadlineālu (4) vai zāğvirsmu (6) nav atstarpes.

9.12 Zāgripas maina (5. att.)

Pirms zāgripas nomainišanas atvienojiet darbarīku no elektrotīkla.

Mazliet pagaidiet pirms zāgripas aizskaršanas. Tas var būt ļoti sakarsusi.

Zāgripas zobi ir loti asi.

• Laujiet leŋkzāga zāgēšanas daļai nostāties paceltā pozīcijā.
• Atskrūvējiet pārsega plāksnes skrūvi (b).
  ■ Sasveriet pârsega plâksni uz augšu, lai ievietotu uzgriežnatslēgu ass skrūvē (c).
• Nospiediet un stingri turiet vārpstas blokēšanas pogu, tikmēr griežot asmens atslēgu pulksteņrādītāju kustības virzienā. Pēc atslēgas pagriešanas iedarbosies ass blokēšana. Lai turpinātu ass blokēšanu, turiet nospiestu ass blokēšanas pogu, tikmēr griežot atslēgu pulksteņrādītāju kustības virzienā, lai atskrūvētu vārpstas skrūvi.
• Iznemiet fiksācijas skrūvi un nonemiet ārējo atloku un zāgripu.
• Notīriet skaidas un puteklus no vārpstas un atlokiem.
• Nomainiet zāgripu (zāgripas zobu asajiem galiem jābūt pavērstiem virzienā, ko norāda bultina uz vāka) un atkal samontējiet visas detalas atgriezeniskā secībā.
• Pagrieziet plastmasas pārsegu tā oriğinālajā pozīcijā, tad ievietojiet un pievelciet pārsega plāksnes skrūvi (b).

10 TİRİŞANA UN KOPŞANA

Pirms jebkādu darbu veikšanas ar ierīci, atvienojiet to no strāvas.

10.1 Tīrīšana

• Regulāri, vēlams pēc katras lietošanas reizes, tīriet ierīces korpusu ar mīkstu lupatiņu.
• Ja netīrumus nevar notīrīt, izmantojiet mīkstu lupatīņu, kas ir samitrināta ziepjūdenī.
• Nekādā gadījumā nelietojiet škīdinātājus, piemēram, benzīnu, spirtu, ožamo spirtu utt. Škīdinātāji var sabojāt plastmasas detalas.

Uzmanieties, lai darbarīka iekšpusē neiekļūtu ūdens!

10.2 Elektrības kabelis

Ja elektrības kabelis (vai spraudnis) ir bojāts, tas ir jāaizvieto. Elektrības kabeļa aizvietošanu ir jāveic kvalificētam speciālistam (kvalificēts elektriķis).

11 TEHNISKIE DATI

Nominālais spriegums	230-240 V ~ 50 Hz
Nominālā jauda	1500 W (S6 25%)
Tukšgaitas ātrums	5000 min-1
Aizsardzības klase	II
Zāgripas izmērs	210 mm x 30 mm

12 GRIEŠANAS VEIKTSPĚJA

Darbvirsmas slīpums	Zāga slīpums	Augustums x platums (mm)
90°	90°	55 x 120 mm
45°	90°	55 x 83 mm
90°	45°	30 x 120 mm
45°	45°	30 x 83 mm

13 TROKSNIS

Trokšna emisijas vērtības, kas izmērītas saskaņā ar attiecīgajiem standartiem. (K=3)

Akustiskā spiediena līmenis LpA	101 dB(A)
Akustiskās jaudas līmenis LwA	113 dB(A)

UZMANĪBU! Kad skaņas spiediens pārsniedz 85 dB(A), lietojiet dzirdes aizsarglīdzekļus.

14 UZGLABĀŠANA

■ Rūpīgi notīriet visu ierīci un tās piederumus.
- Glabājiet to bērniem nepieejamā vietā, stabilā un drošā pozīcijā. Glabājiet to vēsā un sausā vietā, izvairoties no pārāk augstas un pārāk zemas temperatūras.
■ Sargājiet to no tiešiem saules stariem. Ja iespējams, glabājiet to tumsā.
- Neturiet ierīci plastmasas maisos, lai nepieļautu mitruma uzkrāšanos.

15 PROBLÉMU NOVĚRŠANA

PROBLĖMA	IESPĖJAMAIS CĖLONIS	RISINĀJUMS
Motors nedarbojas.	Darbarīkam nepienāk elektrība.Motors ir pārslogots vai pārkarsis.	Pārbaudiet elektrības padevi un kabeli.Laujiet darbarīkam aptuveni 2 minūtes darboties bez slodzes, lai atdzistu.
Pārāk spēcīgas vibrācijas.	Skrūves vai detaļas ir pārāk valīgas.Leņkzāģis ir nepareizi nostiprināts.Sagatave ir nepareizi atbalstīta.	Cieši pievelciet visas skrūves.Pareizi nostipriniet leņkzāģi.Stabili novietojiet un nostipriniet sagatavi.

16 GARANTIJA

• Šim izstrādājumam ir nodrošināta 36 mēnešu garantija no datuma, kurā ierīci iegādājies tās pirmais īpašnieks.
  Garantija attiecas uz visiem ierīces materiālu bojājumiem vai ražošanas laikā pieļautajiem defektiem, izņemot: baterijas, lādētājus, detaļas, kas ierīces lietošanas laikā nodilst un nolietojas, piemēram, gultņus, sukas, vadus, vadu spraudņus, un papildu piederumus, piemēram, urbjus, urbju uzgaļus, zāgu asmeņus utt.; bojājumus un defektus, kas radušies ierīces nolaidīgas lietošanas, nelaimes gadījumu vai ierīces pārveidošanas dēļ, kā arī transportēšanas izdevumus.

- Garantijas noteikumi neattiecas arī uz bojājumiem un/vai defektiem, kas radušies nepiemērotas lietošanas rezultātā.

- Mēs arī neuzņemamies nekādu atbildību par miesas bojājumiem, kas radušies instrumenta nepiemērotas lietošanas rezultātā.

- Remontdarbus drīkst veikt tikai Powerplus instrumentiem pilnvarots klientu apkalpošanas centrs.

- Plašāku informāciju jūs varat iegūt, zvanot pa tālruņa numuru 00 32 3 292 92 90.

- Visi transportēšanas izdevumi vienmēr jāsedz klientam, ja vien nepastāv cita rakstiska vienošanās.

- Turklāt nevar tikt izvirzīta garantijas prasība, ja ierīces bojājums radies neuzmanīgas kopšanas vai pārslodzes rezultātā.

Garantijā nekādā gadījumā neietilpst bojājumi, kas radušies no šķidruma iesūkšanās, pārmērīgas putekļu iekļūšanas, tīšas bojāšanas (ar nolūku vai rupjas neuzmanības dēļ), nepiemērotas lietošanas (lietošanas mērķim, kas nav paredzēts ierīcei), nekompetentas lietošanas (piem., neņemot vērā rokasgrāmatā esošās instrukcijas), neprasmīgas montāžas, zibens spēriena, nepareiza tīkla sprieguma. Šis saraksts nav ierobežojošs.

- Garantijas prasības pieņemšana nekad nepagarina garantijas periodu un arī neuzsāk jaunu garantijas periodu ierīces apmainas gadījumā.

Garantijas ietvaros nomainītās ierīces vai detaļas paliek Varo NV īpašumā.

- Mēs paturam tiesības noraidīt jebkuru prasību, kurai nav iespējams pārbaudīt ierīces pirkuma faktu vai kad ir skaidri zināms, ka bojājumu cēlonis ir nepareiza ierīces kopšana. (lerīces ventilācijas atveres ir regulāri jātīra, jāveic regulāra apkope ogles sukām utt.).

- Pirkuma čeks jāuzglabā kā pierādījums par pirkuma datumu.

- Ierīce izplatītājam jāatdod neizjauktā veidā, pieņemami tīrā stāvoklī (ievietota originālajā instrumentu kastē, ja ierīcei tāda bija) un kopā ar pirkuma pierādījumu.

17 VIDES AIZSARDZİBA

Ja ierīce jānomaina pēc ilgas tās lietošanas perioda, neizmest to kopā ar citiem sadzīves atkritumiem, bet gan tā ir nododama videi draudzīgā veidā. Atkritumus, kurus veido elektroierīces, nedrīkst izmest pie citiem atkritumiem. Lūdzu nodot atkritumus otrreizējai pārstrādei. Lai noskaidrotu, kur iespējams nodot atkritumus otrreizējai pārstrādei, sazinieties ar pašvaldību vai mazumtirgotājiem.

18 ATBILSTĪBAS DEKLARĀCIJA

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, deklarē, ka

prece: Lenkzāgis preču zīme: POWERplus modelis: POWX075700

atbilst piemērojamo Eiropas direktīvu pamatprasībām un pārējiem noteikumiem, balstoties uz piemērotajiem Eiropas saskaņotajiem standartiem. Jebkādu aparāta modifikāciju veikšana padara šo deklarāciju par spēkā neesošu.

Eiropas direktīvas (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim):

2011/65/EU 2006/42/EC 2014/30/EU

Eiropas saskaņotie standarti (ieskaitot grozījumus, ja tādi ir veikti līdz parakstīšanas brīdim):

Tehniskās dokumentācijas glabātājs: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Apakšā parakstījusies persona rīkojas uzņēmuma izpilddirektora vārdā,

Philippe Vankerkhove Regulējošo jautājumu birojs — atbilstības nodalas vadītājs 04/11/2021, Lier - Belgium
