HASZNÁLATI ÚTMUTATÓ POWX075700 PowerPlus

HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA

5.1 Munkakörnyezet....4

5.2 Elektromos biztonság....4

5.3 Személyi biztonság....5

5.4 Az elektromos működtetésű szerszámok helyes használata....5

5.5 Szerviz....6

6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK 6

7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK ...... 7

8 ÖSSZESZERELÉS....7

8.1 A hosszabbító gyűrűk felszerelése (1. ábra)....8

8.2 A befogó felszerelése....8

9 MÜKÖDTETÉSI UTASÍTÁSOK 8

9.1 A gérvágó fűrész szállítása....8

9.2 Fürészpor és fadarabkák eltávolítása....8

9.3 A munkadarab befogása 8

9.4 Vízszintes gérszög (2. ábra)....8

9.5 A vágási szög beállítása (3. ábra)....8

9.6 Függöleges ferdeszög (4. ábra) 8

9.7 BE / KI kapcsolás....9

9.8 Lézer....9

9.9 Porzsák....9

9.10 Fürészelés....9

9.11 Speciális munkadarabok fűrészelése....9

9.12 A fűrészlap cseréje (5. ábra) 9

10 TISZTÍTÁS ÉS KARBANTARTÁS .... 10

10.1 Tisztítás....10

POWERPLUS® HIGH QUALITY TOOLS

POWX075700 HU

10.2 Csatlakozókábel....10
11 MÜSZAKI ADATOK....10
12 VÁSÁGI TELJESÍTMÉNY....10
13 ZAJ 10
14 TÁROLÁS....11
15 HIBAELHÁRÍTÁS 11
16 JÓTÁLLÁS....12
17 KÖRNYEZETVÉDELEM 12
18 MEGFELELŐSÉGI NYILATKOZAT 13

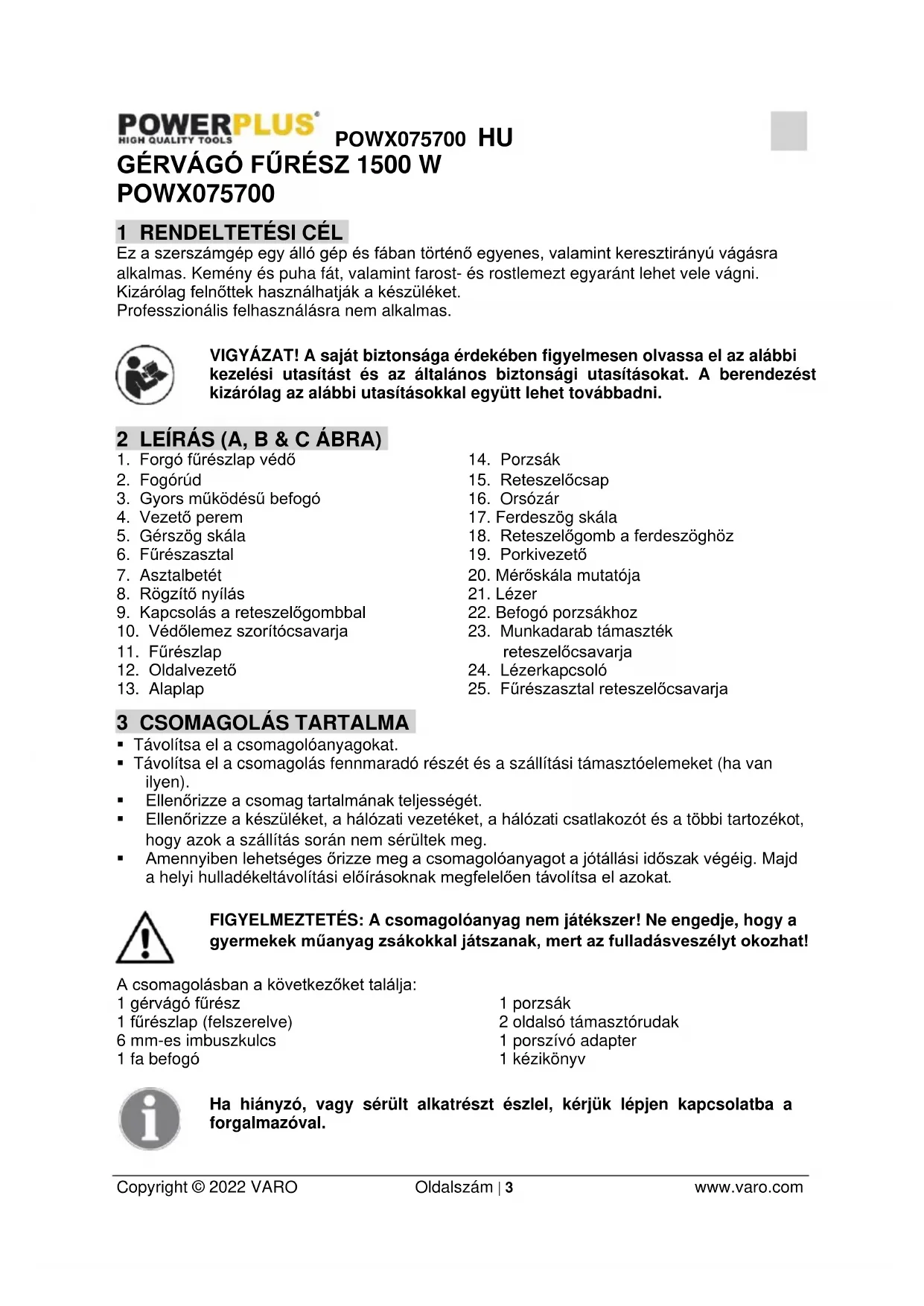

GÉRVÁGÓ FÜRÉSZ 1500 W POWX075700

1 RENDELTETÉSI CÉL

Ez a szerszámgép egy álló gép és fában történő egyenes, valamint keresztirányú vágásra alkalmas. Kemény és puha fát, valamint farost- és rostlemezt egyaránt lehet vele vágni. Kizárólag felnöttek használhatják a készüléket. Professzionális felhasználásra nem alkalmas.

VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.

2 LEÍRÁS (A, B & C ÁBRA)

1. Forgó fűrészlap védő
2. Fogórúd
3. Gyors működésű befogó
4. Vezető perem
5. Gérszög skála
6. Fürészasztal
7. Asztalbetét
8. Rögzítő nyílás
9. Kapcsolás a reteszelőgombbal
10. Védőlemez szorítócsavarja
11. Fürészlap
12. Oldalvezető

13. Alaplap

14. Porzsák

15. Reteszelőcsap
16. Orsózár
17. Ferdeszög skála
18. Reteszelögomb a ferdeszöghöz
19. Porkivezető
20. Mérőskála mutatója
21. Lézer
22. Befogó porzsákhoz
23. Munkadarab támaszték reteszelőcsavarja
24. Lézerkapcsoló
25. Fürészasztal reteszelőcsavarja

3 CSOMAGOLÁS TARTALMA

■ Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.
- Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.

FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!

A csomagolásban a következőket találja:

1 gérvágó fűrész

1 fűrészlap (felszerelve)

6 mm-es imbuszkulcs

1 fa befogó

1 porzsák
2 oldalsó támasztórudak
1 porszívó adapter
1 kézikönyv

Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.

4 JELZÉSEK

A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:

	Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.		Viseljen fülvédőt!Viseljen szemvédőt!
	Használat előtt olvassa el a kezelési utasítást!		Az európai irányelv(ek) szükséges követelményei szerint.
	Viseljen kesztyűt!		II. osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására.

5 ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK SZERSZÁMGÉPEKHEZ

Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Órizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

5.1 Munkakörnyezet

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözőket.
• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
• Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áramvédőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata.

- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

- Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a

végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

5.5 Szerviz

A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.

6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK

• Mindig viseljen szemvédő felszerelést.
• Tilos a készüléket gyúlékony folyadékok vagy gázok közelében használni.
• TILOS a készüléket használni, amikor vágókorong (és nem fűrészkorong) van rá felszerelve.
• Minden használat előtt ellenőrizze, hogy a fűrészlapon apró repedések és sérülések találhatók-e. A repedt vagy sérült fűrészlapot azonnal cserélje ki.
  Csak a gyártó által javasolt fűrészlapot használja, és melyek megfelelnek az EN847-1 szabványnak.
• Mindig az alábbi kezelési utasításban javasolt kiegészítőket használja.
• Válasszon a vágandó anyaghoz megfelelő fűrészlapot.
  A zaj csökkentésének érdekében mindig ellenőrizze, hogy a fűrészlap éles és tiszta.
  Csak megfelelően megélezett fűrészlapot használjon. Tilos a fűrészlapon megadott maximális sebességet túllépni.
  A fűrészlap felszerelése előtt tisztítsa meg a tengelyt, a peremeket (különösen az összeszerelési felületeket) és a hatlapú csavart. A nem megfelelő felszerelés rázkódást/kopogást, vagy a fűrészlap lecsúszását eredményezheti.
• Kerülje, hogy a fűrész fémekhez, például szöghöz vagy csavarhoz érjen. A munka megkezdése előtt vizsgálja meg a munkadarabot, és távolítsa el a szögeket, csavarokat és egyéb idegen tárgyakat.
  A készülék bekapcsolása előtt távolítsa el a csavarkulcsokat, levágott fadarabokat és egyéb tárgyakat a fűrészasztalról.
• TILOS munka közben kesztyűt viselni; a kesztyű viselését csak a vágószerszámok kicserélésekor javasoljuk.
  Ellenőrizze, hogy a keze nincs a fűrészlap vágási vonalában.
• TILOS a fürészlap vágási vonalában állni, és NE engedje, hogy bárki más abban a helyzetben álljon.
• Engedje a fürészt néhány percig működni, mielőtt azt a munkadarabba illeszti. Figyelje meg, hogy a fürészlap nem-e rezeg vagy kopog, mely a nem megfelelő felszerelés vagy a ki nem egyensúlyozott fürészlap jele.
• A berendezést nem lehet horony vagy vájat készítésére használni.
  ■ Cserélje ki az asztalbetétet, ha az elkopott.
  TILOS a készülék működése közben bármilyen beállítást végezni. Beállítás előtt húzza ki a dugót az aljzatból.
• Ha szükséges, használja a tolóelemet. A tolóelemet hosszanti vágás, vagy kisebb munkadarabok esetén használni KELL, hogy a keze megfelelő távolságban legyen a fűrészlaptól.
• Mindig tegye el a tolóelemet, amikor azt nem használja.
• Különösen figyeljen oda a VISSZAUTÉS veszélyének csökkentésére vonatkozó utasításokra. A VISSZAÜTÉS a beakadt, elhajlott vagy rosszul beállított fürészlap hirtelen reakciója. A VISSZAÜTÉS során a munkadarab visszarepül a kezelő irányába. A VISSZAÜTÉS súlyos sérülésekhez vezethet. A VISSZAÜTÉST el lehet kerülni, ha az alábbiakat betartja: a fürészlapot élesen tartja, a hasítólécet a fürészlappal párhuzamosan tartja, ha a hasítókést és a fürészvédőt jó állapotban és a megfelelő helyzetben tartja, ha erősen tartja a munkadarabot, amíg az teljesen végig nem halad a fürészlap mellett, és ha nem fürészel elferdült vagy aszimmetrikus fadarabot, vagy olyan

POWX075700 HU

munkadarabot, mely nem rendelkezik egyenes széllel, hogy az hosszirányban el tudjon haladni a hasítóléc mellett.

• Ne végezzen szabad kézzel végzett műveleteket. A szabad kéz azt jelenti, hogy a kezével támasztja meg a munkadarabot, vagy a kezével vezeti a hasítóléc vagy a tolóelem helyett.
• TILOS a fűrészlap fölé vagy azon áthajolni. TILOS munkadarabért nyúlni addig, amíg a fűrészlap teljesen le nem állt.
• Kerülje a munkadarab hirtelen és túl gyors betöltését. A kemény anyagból készült munkadarabokat a lehető leglassabban kell betölteni. Tilos a munkadarabot behajlítani vagy elforgatni miközben azt a fűrészbe tölti. Ha a fűrészlap beakad, vagy megáll a munkadarab betöltése közben, akkor azonnal kapcsolja ki a készüléket. Távolítsa el a dugót az aljzatból. Távolítsa el azt a darabot, mely a fűrészt akadályozza.
• TILOS a fűrészlap működése közben a fadarabokat eltávolítani, és a fűrészvédőt megérinteni.
• Távolítsa el az összes görcsöt a munkadarabból a fűrész elindítása ELÖTT.
• Vigyázzon a kábelre. A dugó aljzatból történő eltávolítását tilos a kábelnél fogva végrehajtani. Tilos a kábelt hőnek, olajnak víznek vagy éles tárgyaknak kitenni.
• A fűrésszel történő munkavégzés során keletkező bizonyos porok vegyi anyagokat tartalmazhatnak, melyek rákot, születési rendellenességet vagy más genetikai károkat okozhatnak. Néhány példa ezekre az anyagokra:
• Ólmot tartalmazó festékből eredő ólom;
• Vegvileq kezelt fából eredő arzén és króm.
• Az ilyen anyagoknak az egészségre káros hatása függ attól, hogy milyen gyakran végzi ezt a faita munkát.
• Intézkedések az ilyen vegyi anyagoknak való kitettség csökkentésére: Mindig dolgozzon jól szellőző környezetben és jóváhagyott biztonsági felszereléssel, mint például pormaszkkal, melvet speciálisan a mikroszkopikus részecskék kiszűrésére terveztek.
  A fürészelési müveleteknél csatlakoztassa a készüléket porkifúió rendszerre.
• A védőt fel lehet emelni a munkadarab elhelyezésekor, vagy a karbantartási munkálatok megkönnyítéséhez. Mielőtt a hálózatra csatlakoztatja a berendezést, ellenőrizze, hogy a fűrészvédők ismét le vannak hajtya és a fűrészasztalhoz simulnak.

7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK

Figyelmeztetés! A lézersugár szemsérülést okozhat. Tilos belenézni vagy a lézersugarat mereven nézni.

• Használat során tilos a lézersugarat emberekre irányítani, akár közvetlenül, akár közvetetten visszaverődő felületen keresztül.
• Ez a lézer az idevonatkozó szabvány 2. besorolási osztálynak felel meg. Az egység nem tartalmaz szervizelendő alkatrészeket. Tilos a burkolatot bármilyen okból kifolyólag kinyitni. Ha az egység megsérült, javíttassa meg az arra jogosult szakemberrel.
  A lézer nézőüvegek nem védenek a lézersugárzás ellen.

8 ÖSSZESZERELÉS

Áramtalanítsa a készüléket, mielőtt bármiféle beállítást vagy karbantartást végez rajta.

Tilos a gérvágó fűrészt addig működtetni, amíg az nincs teljesen összeszerelve és megfelelően előkészítve a használatra az alábbi kezelési utasításnak megfelelően.

8.1 A hosszabbító gyűrűk felszerelése (1. ábra)

• Lazítsa ki az hosszabbító gyűrűk csavarját.
  ■ Helyezze a hosszabbító gyűrűket az oldalsó nyilásokba.
• Szorítsa meg a bővítőgyűrű csavarjait, és ellenőrizze, hogy a bővítőgyűrűk biztonságosak legyenek, és ne mozduljanak el a működés során.

8.2 A befogó felszerelése

A befogót (3) az oldalvezető bal vagy jobb oldalára lehet felszerelni. Helyezze be a satu rudat az oldalvezető nyílásába.

9 MÜKÖDTETÉSI UTASÍTÁSOK

9.1 A gérvágó fűrész szállítása

A szerszámgép szállításához használja a rögzítő csapszeget (15). Húzza lefelé a gérvágó fűrészt és reteszelje azt alsó helyzetben a rögzítő csapszeg betolásával. Ezáltal a fűrész biztosítva van.

9.2 Fürészpor és fadarabkák eltávolítása

Az integrált porelszíváshoz helyezze a porzsákot (14) a fűrészpor kimenetre.

A külső por eltávolításához használjon háztartási porszívót.

A porzsák csupán részben gyűjti össze a fűrészport!

9.3 A munkadarab befogása

Ellenőrizze, hogy a munkadarab ne tudjon elrepülni. Ennek elkerüléséhez a befogó (3) a legalkalmasabb eszköz.

• Nyomja a munkadarabot a tartókorláthoz (4) és a befogó ütközőjéhez.
• Húzza meg a fogórúd szorítógombját (3) órajárással megegyező irányba a munkadarab biztosításához.

9.4 Vízszintes gérszög (2. ábra)

■ Lazítsa ki a fűrészasztal reteszelőcsavarját (25).
- Forgassa a fűrészasztalt és a mérőskála mutatóját (20) a kívánt szögállításba a szögmérön (5), majd húzza meg a fűrészasztal reteszelőcsavarját (25).

9.5 A vágási szög beállítása (3. ábra)

A szögmérőket gyárilag állították be, de javasoljuk, hogy a pontos munka érdekében ellenőrizze, és ha szükséges kalibrálja az alábbiak szerint:

- 90°-os szög: Állítsa a gérvágási és a ferde szöget 0°-os helyzetbe a szögmérön, majd reteszelje a felső kart leeresztett helyzetében a rögzítőcsappal (15). Helyezzen derékszögű vonalzót a fűrészlap és a vezetőperem (4) mellé, ha a ferdeszög nem 90°-os. A derékszög beállítása érdekében lazítsa ki a szögbeállító reteszelőgombját és a 2 négy csavarját. Állítsa be a peremet a fűrészlaphoz képest, majd ismét húzza meg a 2 négy csavarját.

9.6 Függöleges ferdeszög (4. ábra)

A függőleges ferdeszöget 0°-tól 45°-os szögben lehet beállítani. A függőleges ferdeskála mutatja az aktuálisan beállított fokokat.

• Lazítsa ki a reteszelőkart (18), ha az meg van szorítva.
• Forgassa a készülék fogantyúját a fogórúddal a kívánt szögbe.
  ■ Szorítsa meg a reteszelőkart (18).
• Helyezzen felületvédőt a fürészlap mellé, ha a szög nem 45°-os ferdeszög. Módosítsa a magasságot a beállítócsavar (a) segítségével addig, hogy a ferdeszög a megfelelő szögben legyen. Végül húzza meg a csavart és ellenőrizze még egyszer a szög beállítását.

9.7 BE / KI kapcsolás

Saját biztonsága érdekében használja mindkét kezét a szerszámgép be- és kikapcsolásakor.

- Csatlakoztassa a szerszámgépet az áramforrásra.

- Oldja ki a reteszelőgombot, majd nyomja le a be/ki kapcsoló gombot (9) a fogantyú irányába. A fűrészlap addig forog, amíg a kapcsoló be van nyomva.

■ Amikor ki akarja kapcsolni a gépet, engedje ki a be/ki kapcsolót (9).

9.8 Lézer

• A lézert a kapcsolóval (24) lehet BE és Ki kapcsolni.
• A lézer (21) a munkadarabra irányítja a sugarat.
• A lézerfunkció segítségével rendkívül precíz vágásokat lehet végezni.

9.9 Porzsák

Ha csatlakoztatni kívánja a porzsákot (14), akkor illessze azt az adapterre. Amikor a porzsák kb. félig tele van, akkor távolítsa el a készülékről, és ürítse azt ki.

9.10 Fűrészelés

Ellenőrizze, hogy a fűrészlap ne akadjon be fűrészelés közben. Ezáltal a motor megsérülhet és esetleg leéghet. Ha a fűrészlap elakad, kérjük, engedje el a kapcsolót azonnal, hogy megakadályozza a motor sérülését.

• Erösen fogja be a munkadarabot.
• Állítsa be a kért vízszintes gérszöget, vagy a kívánt függőleges ferdeszöget.
• Kapcsolja be a szerszámgépet.
• Mozgassa a készülék fogantyúját (2) lassan lefelé.
  ■ Fürészelje el a munkadarabot.
• Kapcsolja ki a szerszámgépet.
• Várjon addig, amíg a fűrészlap (11) teljesen le nem állt, mielőtt eltávolítja a munkadarabot.

9.11 Speciális munkadarabok fűrészelése

Az ívelt vagy kerek munkadarabokat elcsúszás ellen be kell biztosítani.

Ellenőrizze, hogy nincs köz a munkadarab és a tartókorlát () vagy a fűrészasztal (6) között.

9.12 A fűrészlap cseréje (5. ábra)

Áramtalanítsa a készüléket, mielőtt a fűrészlapon kezd dolgozni.

Várjon egy darabig, mielőtt a fűrészlaphoz ér. Az nagyon forró lehet.

A fűrészlap fogai nagyon élesek.

• Várja meg, hogy a fűrész vágófeje felemelkedjen felső helyzetbe.
• Lazítsa ki a burkolat csavarját (b).
• Döntse meg a burkolatot felfelé és helyezze be a kulcsot a tengelycsavarba (c).
• Nyomja meg a tengely reteszelőbombját és tartsa erősen benyomva, miközben a fűrészlap kulcsot órajárással megegyező irányba forgatja. A tengely retesze a kulcs elforgatása után a helyére ugrik. A tengely reteszelőbombját tartsa továbbra is benyomva, miközben órajárással megegyező irányba forgatja a kulcsot a tengelycsavar kilazításához.
• Távolítsa el a reteszlőcsavart, a külső peremet, a fűrészlapot.

POWX075700 HU

• Távolítsa el az orsó körül és a peremeken található forgácsot és fürészport.
• Tegye vissza a fűrészlapot (a fűrészelő fogak hegyének a burkolaton megadott nyíl irányba kell mutatniuk), majd fordított sorrendben szerelje ismét fel az összes alkatrészt.
• Állítsa a műanyag burkolatot vissza az eredeti helyzetébe, majd illessze be és húzza meg a rögztőcsavart (b).

10 TISZTÍTÁS ÉS KARBANTARTÁS

Mielött bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt

10.1 Tisztítás

• Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.
• Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.
• Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.

Ellenőrizze, hogy víz ne kerüljön a szerszámgép belsejébe!

10.2 Csatlakozókábel

Ha a csatlakozókábel (vagy a hálózati dugó) sérült, akkor azt ki kell cserélni. A csatlakozókábel cseréjét csak az arra szakképzett szakember (szakképzett villanyszerelő) hajthatja végre.

11 MÜSZAKI ADATOK

Névleges feszültség	230-240 V ~ 50 Hz
Névleges teljesítmény	1500 W (S6 25%)
Üresjárási sebesség	5000 min-1
Védelmi osztály	II
Fűrészlap mérete	210 mm x 30 mm

Munkaasztal szöge	Fej döntési szöge	Magasság x szélesség (mm)
90°	90°	55 x 120 mm
45°	90°	55 x 83 mm
90°	45°	30 x 120 mm
45°	45°	30 x 83 mm

13 ZAJ

A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)

Hangnyomásszint LpA	101 dB(A)
Hangteljesítményszint LwA	113 dB(A)

FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.

14 TÁROLÁS

• Alaposan tisztítsa meg az egész gépet és annak alkatrészeit.
• Tárolja gyermekek számára hozzáférhetetlen helyen, stabil és biztonságos helyzetben, hűvös és száraz helyen, valamint kerülje a túl magas és túl alacsony hőmérsékletet.
• Védje a közvetlen napfénytöl. Tartsa sötét helyen, ha lehet.
• Ne tartsa műanyag zsákban, hogy elkerülje a páratartalom kialakulását.

15 HIBAELHÁRÍTÁS

PROBLÉMA	OK	MIT TEGYEN
Motor nem működik.	Nem jut áram a géphez.A motor túl van terhelve, vagy túl van melegedve.	Ellenőrizze az áramellátást és a vezetéket.Hagyja a gépet üresjáratban menni kb. 2 percig, hogy az lehüljön.
Erős rezgés jelentkezik.	A csavarok vagy az alkatrészek kilazultak.A gérvágó fűrész nincs megfelelően összeszerelve.A munkadarab nincs megfelelően megtámasztva.	Húzza meg a csavarokat.Szerelje össze a gérvágó fűrészt megfelelően.Rögzítse a munkadarabot.

16 JÓTÁLLÁS

• A jogi előírásoknak megfelelően az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.
• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.
• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyilások, rendszeresen ellenőrzött szénkefék...)
  A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.
• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

17 KÖRNYEZETVÉDELEM

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről!

Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!

18 MEGFELELŐSÉGI NYILATKOZAT

VARO - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy

A termék típusa: Gérvágó fűrész

Márkanév: POWERplus

Cikkszám: POWX075700

megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.

Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):

2011/65/EU

2006/42/EC

2014/30/EU

Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):

EN62841-1:2015

EN62841-3-9:2015

EN IEC 55014-1 : 2021

A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Az alulírott a társaság vezérigazgatója nevében jár el,

Philippe Vankerkhove

Szabályozási Ügyek - Megfelelőségi Menedzser
