INSTRUKCJA OBSŁUGI POWX075700 PowerPlus

Zubi lista testere su jako oštri.

• Dopustite da se rezna glava testere podigne u gornji položaj.
• Otpustite vijak pokrivne ploče (b).
  ■ Nagnite pokrivnu ploču na gore da biste umetnuli kliuč u zavrtani osovine (c).
• Pritisnite dugme za blokadu osovine, i čvrsto ga držite dok okrećete ključ za list testere u smeru kazaljke na satu. Blokada osovine će se aktivirati nakon okretanja kljuća. Nastavite da držite dugme za blokadu osovine da bi i dalje bilo aktivirano dok okrećete ključ u smeru kazaljke na satu da biste otpustili zavrtanj osovine.
• Skinite sigurnosni zavrtani, spolinu prirubnicu, list testere.

• Uklonite strugotinu ili piljevinu sa okoline vretena i prirubnica.

• Zamenite list testere (vrhovi zuba testere moraju da budu okrenuti u pravcu strelice na poklopcu) a zatim ponovo sklopite sve delove obrnutim redosledom.

• Vratite plastični poklopac nazad u njegov prvobitni položaj i ponovo umetnite i pritegnite zavrtanj pokrivne ploče (b).

10 ČIŠĆENJE I ODRŽAVANJE

1 PRZEZNACZENIE....3

5.1 Miejsce użytkowania....4

5.2 Bezpieczeństwo elektryczne 4

5.3 Bezpieczeństwo osobiste....5

5.4 Użytkowanie i konserwacja elektronarzędzi....5

5.5 Serwis....6

6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA....6

7 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE LASERÓW....7

8 MONTAZ....8

8.1 Montaż przedłużenia stolika (ryc. 1) 8

8.2 Montaż zacisku....8

9 INSTRUKCJA OBSŁUGI 8

9.1 Transport ukośnicy....8

9.2 Usuwanie wiórów i pyłu....8

9.3 Mocowanie elementu obrabianego 8

9.4 Poziomy kąt cięcia ukosowego (ryc. 2)....8

9.5 Regulacja kąta cięcia (ryc. 3)....8

9.6 Kąt nachylenia imadła pionowego (ryc. 4)....9

9.7 Włączanie i wyłączanie....9

9.8 Laser....9

9.9 Worek na pył....9

9.10 Przecinanie....9

9.11 Przecinanie elementów specjalnych....10

9.12 Wymiana tarczy tnącej (ryc. 5)....10

10 CZYSZCZENIE I KONSERWACJA 10

POWERPLUS® HIGH QUALITY TOOLS

POWX075700 PL

10.1 Czyszczenie....10
10.2 Przewód zasilający....10
11 PARAMETRY TECHNICZNE....11
12 MAKSYMALNE WYMIARY CIĘCIA ...... 11
13 HALAS....11
14 MAGAZYNOWANIE....11
15 PROBLEMY Z UŻYTKOWANIEM 11
16 GWARANCJA 12
17 ŚRODOWISKO NATURALNE....12
18 DEKLARACJA ZGODNOŚCI 13

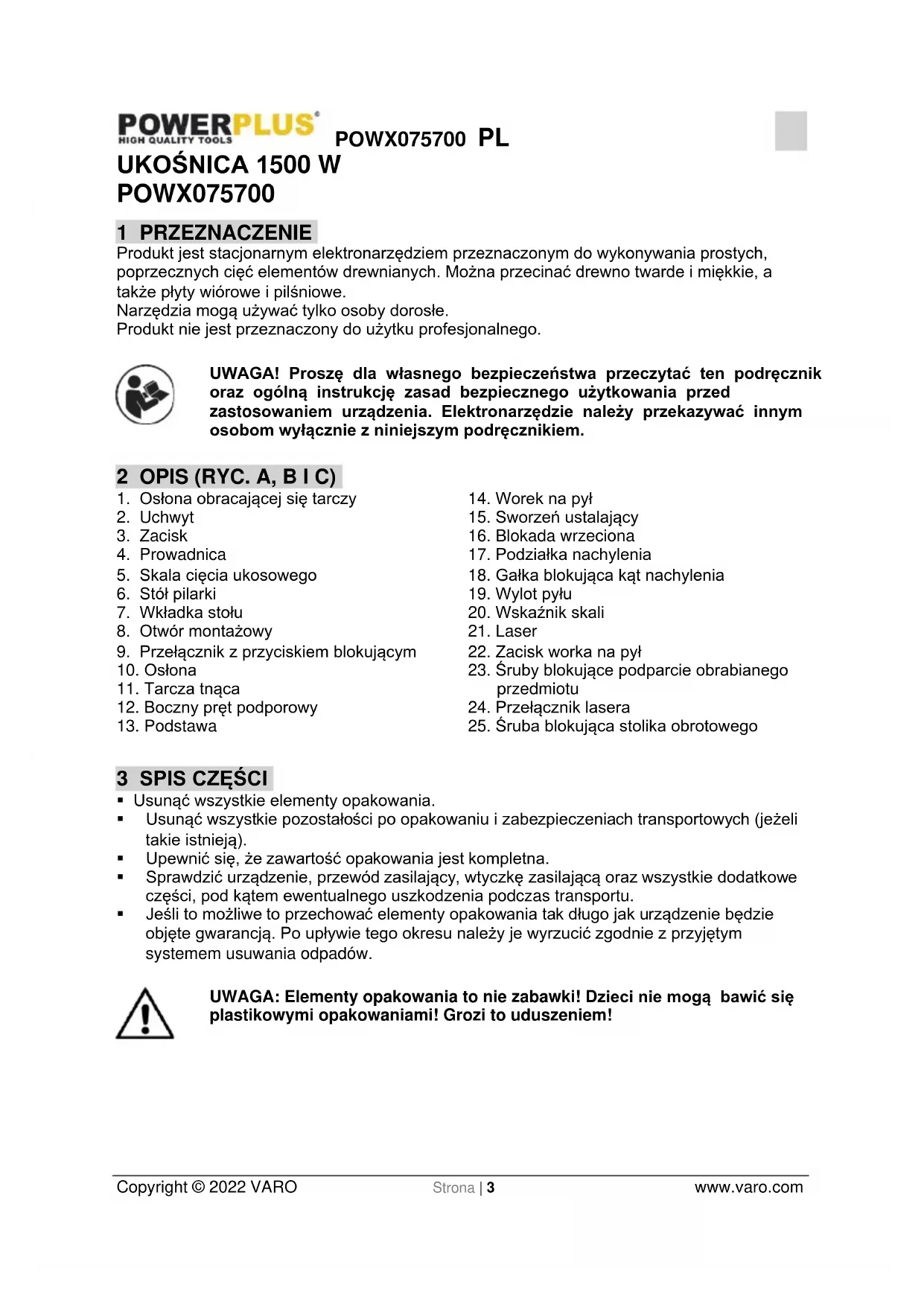

UKOŚNICA 1500 W POWX075700

1 PRZEZNACZENIE

Produkt jest stacjonarnym elektronarzędziem przeznaczonym do wykonywania prostych, poprzecznych cięć elementów drewnianych. Można przecinać drewno twarde i miękkie, a także płyty wiórowe i pilśniowe.

Narzędzia mogą używać tylko osoby dorosłe.

Produkt nie jest przeznaczony do użytku profesjonalnego.

UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.

1. Oślona obracającej się tarczy

2. Uchwyt

3. Zacisk

4. Prowadnica

5. Skala cięcia ukosowego

6. Stół pilarki

7. Wkładka stołu

8. Otwór montażowy

9. Przełącznik z przyciskiem blokującym

10. Ostona

11. Tarcza tnąca

12. Boczny pręt podporowy

13. Podstawa

14. Worek na pył

15. Sworzeń ustalający

16. Blokada wrzeciona

17. Podziałka nachylenia

18. Gałka blokująca kąt nachylenia

19. Wylot pyłu

20. Wskaźnik skali

21. Laser

22. Zacisk worka na pył

23. Śruby blokujące podparcie obrabianego przedmiotu

24. Przełącznik lasera

25. Śruba blokująca stolika obrotowego

3 SPIS CZEŚCI

- Usunąć wszystkie elementy opakowania.

- Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).

■ Upewnić się, że zawartość opakowania jest kompletna.

- Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.

- Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.

UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem!

POWX075700 PL

W opakowaniu znajdują się:

1 ukośnica

1 tarcza tnąca (zamontowana)

Klucz sześciokątny 6 mm

1 zacisk drewniany

1 worek na pył
2 boczne pręty podporowe
1 przystawka do odkurzacza
1 instrukcja obsługi

W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą.

4 OZNACZENIA

W niniejszej instrukcji i/lub na urządzeniu użyto następujących symboli:

	Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.		Stosować ochronniki słuchu i okulary ochronne.
	Uważnie przeczytać podręcznik użytkownika przed użyciem.		Spełnia niezbędne wymogi określone w dyrektywach europejskich.
	Nosić rękawice ochronne.		Klasa II. Narzędzie ma podwójną izolację, dlatego przewód uziemienia nie jest konieczny.

5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI

Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieczeniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie" odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).

5.1 Miejsce użytkowania

• Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.
• Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.
• W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.

5.2 Bezpieczeństwo elektryczne

Zawsze sprawdzaj, czy parametry zasilania odpowiadają napięciu określone na tabliczce znamionowej.

• Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do elektronarzędzi z uziemieniem. Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.
• Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.

POWX075700 PL

• Nie wykorzystywać przewodu zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać przewodu do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia elektrycznego.
• Podczas pracy na zewnątrz należy zastosować odpowiedni przedłużacz, przeznaczony do użytku na wolnym powietrzu. Zastosowanie przewodu zasilającego przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.
• Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.

5.3 Bezpieczeństwo osobiste

• Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.
• Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.
• Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że przełącznik jest w pozycji „0” (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „l” (włącz.) grozi wypadkami.
• Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.
• Nie wychylać się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowagę. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuacjach.
• Należy odpowiednio się ubierać: nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zaplątać się w ruchome części.
• Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.

5.4 Użytkowanie i konserwacja elektronarzędzi

- Nie wolno przeciązać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciążeniu, do jakiego zostało zaprojektowane.

- Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.

- Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszają ryzyko niezamierzonego uruchomienia elektronarzędzia.

- Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

- Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.

POWX075700 PL

• Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszają prawdopodobieństwo zakleszczenia.
• Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.

5.5 Serwis

Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.

6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

■ Zawsze należy używać środków ochronny oczu.
- Nie wolno używać narzędzia w pobliżu łatwopalnych cieczy ani gazów.
- NIE WOLNO używać urządzenia z zamocowaną szlifierską tarczą tnącą (zamiast zwykłej tarczy tnącej).
- Przed każdym użyciem sprawdzać stan tarczy tnącej pod kątem małych pęknięć i uszkodzeń. Tarczę uszkodzoną należy natychmiast wymienić.
- Wolno używać tylko tarcz tnących, które są zalecane przez producenta i spełniają wymagania normy EN847-1.
Należy używać tylko akcesoriów zalecanych w niniejszej instrukcji.
- Należy dobierać tarcze tnące odpowiednie do ciętego materiału.
- Aby ograniczyć emisję hałasu należy zawsze używać czystych i ostrych tarcz.
- Należy używać wyłącznie prawidłowo zaostrzonych tarcz tnących. Nie wolno przekraczać maksymalnej prędkości obrotowej z oznaczenia tarczy tnącej.
- Przed zamontowaniem tarczy tnącej należy oczyścić oś, kołnierze (zwłaszcza powierzchnie montażowe) i nakrętkę sześciokątną. Nieprawidłowy montaż może spowodować drgania, odbicia lub uślizg tarczy tnącej.
- Nie dopuszczać do kontaktu piły z metalami, np. gwoździami lub śrubami. Przed rozpoczęciem pracy należy sprawdzić obrabiany materiał i usunąć wszystkie gwoździe, śruby i inne obce elementy.
- Przed włączeniem przełącznika należy usunąć ze stolika piły wszystkie klucze, odpady i inne przedmioty.
- NIE WOLNO używać rękawic podczas pracy. Używanie rękawic jest zalecane tylko podczas wymiany narzędzi tnących.
- Ręce należy trzymać z dala od linii cięcia tarczy tnącej.
- NIE WOLNO stać w linii cięcia tarczy tnącej, nie dopuszczać aby w tym miejscu stały inne osoby.
- Przed dosunięciem elementu obrabianego należy pozwolić na krótką pracę piły bez obciążenia. Należy nasłuchować, czy nie występują wibracje lub stukanie tarczy tnącej, co może wskazywać na nieprawidłowy montaż lub wyważenie tarczy.
- Urządzenia nie wolno używać do wycinania rowków ani zagłębień.
Należy wymienić wkładkę stolika po jej zużyciu.
- NIE WOLNO dokonywać regulacji urządzenia podczas jego pracy. Przed rozpoczęciem regulacji wyjąć wtyczkę z gniazdka.
- W razie konieczności użyć klocka popychającego. Podczas przecinania wzdłużnego małych elementów KONIECZNIE należy używać klocka popychającego, aby trzymać ręce i palce w dużej odległości od tarczy tnącej.
- Kiedy klocek popychający nie jest używany, zawsze musi być przechowywany na swoim miejscu.

POWX075700 PL

Zawsze należy zwracać szczególną uwagę na zalecenia, pozwalające ograniczyć niebezpieczeństwo ODBICIA. ODBICIE to gwałtowna reakcja wynikająca z zablokowania, zgięcia lub nieprawidłowego wyrównania tarczy tnącej. ODBICIE powoduje wyrzucenie elementu obrabianego w kierunku operatora. ODBICIE może prowadzić do poważnych obrażeń. ODBICIA można uniknąć, kiedy tarcza tnąca jest ostra, prowadnica do cięcia wzdłużnego jest równoległa do tarczy tnącej, klin rozszczepiający i osłona tarczy są utrzymywane w dobrym stanie i odpowiednim położeniu, element przecinany jest mocno trzymany do chwili całkowitego przejścia przez tarczę tnącą, przecinane elementy nie są skręcone lub wygięte oraz mają prostą krawędź do przesuwania wzdłuż prowadnicy do cięcia wzdłużnego.

- Nie wolno wykonywać cięć odręcznych. Cięcia odręczne to takie, w których używa się rąk do utrzymywania elementu przecinanego lub do jego prowadzenia, zamiast korzystania z prowadnicy lub katownika do cięcia ukosowego.

- NIGDY nie pochylac się nad tarczą tnącą, nie sięgać wokół niej. NIGDY nie wyjmować elementu obrabianego przed całkowitym zatrzymaniem tarczy tnacej.

- Unikać gwałtownego lub zbyt szybkiego dosuwania materiału. Elementy wykonane z twardych materiałów należy dosuwać tak wolno, jak to możliwe. Nigdy nie zaginać ani nie obracać elementu przecinanego podczas dosuwania go do tarczy tnącej. Kiedy tarcza tnąca zablokuje się lub przestanie się obracać podczas dosuwania elementu obrabianego, należy natychmiast wyłączyć urządzenie. Wyjąć wtyczkę z gniazdka. Usunąć element blokujący tarcze tnąca.

- NIGDY nie należy usuwać odpadów, nie dotykać osłony piły, dopóki tarcza tnąca się obraça.

■ Z elementu obrabianego należy usunać wszystkie seki PRZED rozpoczęciem ciecia.

- Nie nadwyrężać przewodu. Nie ciągnąć za przewód w celu wyjęcia wtyczki z gniazdka. Nie wystawiać przewodu na działanie ciepła, oleju, wody ani ostrych krawędzi.

- Niektóre rodzaje pyłu wytwarzanego podczas pracy pilarki zawierają substancje chemiczne, które mogą powodować raka, uszkodzenia płodu lub choroby genetyczne. Przykłady takich substancji to:

■ pochodne ołowiu z farb ołowiiowych,

- arszenik i chrom z chemicznie obrabianego drewna.

- Zagrożenie dla zdrowia wynikające z takich oddziaływań zależy od części wykonywania tego typu prac.

- Środki ograniczające wystawianie się na działanie substancji chemicznych: zawsze należy pracować w dobrze wentylowanych miejscach, używać certyfikowanego wyposażenia ochronnego np. masek do oddychania specjalnie zaprojektowanych do odfiltrowywania mikroskopijnych czastek.

Podczas przecinania należy podłącać do urządzenia system odprowadzania pyłu.

- Osłona może być podniesiona podczas ustawiania elementu obrabianego lub w celu uzyskania łatwiejszego dostępu podczas czynności konserwacyjnych. Przed podłączeniem urządzenia do zasilania elektrycznego należy się upewnić, że osłona tarczy tnącej została opuszczona i jest dokładnie położona całą swoją powierzchnią na stoliku do ciecia.

7 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE LASERÓW

Ostrzeżenie! Wiązka laserowa może spowodować uszkodzenie wzroku. Nie wolno patrzeć na źródło wiązki.

- Podczas użytkowania nie wolno kierować wiązki laserowej – bezpośrednio ani pośrednio (przez powierzchnie odbijające) - na inne osoby.

POWX075700 PL

• Ten laser spełnia wymagania stawiane urządzeniom klasy 2 przez odpowiednią normę. Urządzenie nie zawiera elementów wymagających konserwacji. Pod żadnym pozorem nie wolno otwierać obudowy. W przypadku uszkodzenia urządzenia, należy zlecić jego naprawę autoryzowanemu serwisowi.
• Okulary laserowe nie chronią przed promieniowaniem laserowym.

8 MONTAŻ

Przed przystąpieniem do regulacji lub konserwacji należy odłączyć wtyczkę urządzenia od zasilania.

Nie używać ukośnicy do czasu jej całkowitego zmontowania i prawidłowego przygotowania do pracy zgodnego z wskazówkami w niniejszej instrukcji obsługi.

8.1 Montaż przedłużenia stolika (ryc. 1)

• Poluzować śruby przedłużeń bocznych.
• Umieścić przedłużenia stolika w dwóch otworach bocznych.
• Dokręcić śruby przedłużenia stolika i upewnić się, że przedłużenia są zabezpieczone i nie mogą się przesunąć podczas pracy.

8.2 Montaż zacisku

Zacisk (3) można zamontować po lewej lub po prawej stronie prowadnicy. Wprowadzić pręt imadła do otworu w prowadnicy.

9 INSTRUKCJA OBSŁUGI

9.1 Transport ukośnicy

Przed transportowaniem elektronarzędzia należy użyć sworznia ustalającego (15). Pociągnąć ukośnice w dół i zablokować ją w opuszczonej pozycji przez wciśnięcie trzpienia mocującego. W ten sposób ukośnica zostanie zabezpieczona.

9.2 Usuwanie wiórów i pyłu

W przypadku wbudowanej odciągu pyłu umieścić worek na pył (14) na wylocie wiórów. Pył wokół narzędzia można usuwać wężem do odkurzacza.

Worek na pył przeznaczony jest tylko do częściowego usuwania pyłu!

9.3 Mocowanie elementu obrabianego

Należy zabezpieczyć element obrabiany przed odrzuceniem. Zacisk (3) jest doskonałym narzędziem służącym do tego celu.

• Docisnąć element cięty do prowadnicy (4) i między zacisk.
  Dokręcić zacisk (3) w prawo, aby zamocować element cięty.

9.4 Poziomy kąt cięcia ukosowego (ryc. 2)

■ Poluzować śrubę blokującą stołu pilarki (25).
- Obrócić stół pilarki i wskaźnik skali (20) do żądanego wskazania kąta na tarczy (5) i zablokować uchwytem blokującym (21) i dokręcić śrubę blokującą stołu pilarki (25). Obrócić stolik obrotowy i wskaźnik skali (20) do żądanego wskazania kąta na skali cięcia ukosowego (5) dokręcić śrubę blokującą stolika obrotowego (25).

9.5 Regulacja kąta cięcia (ryc. 3)

Skale kątowe są ustawiane fabrycznie, ale w przypadku prac precyzyjnych zalecane jest ich sprawdzenie i w razie konieczności skalibrowanie w poniższy sposób:

POWX075700 PL

- Blokada kąta nachylenia 90°: Ustawić kąty nachylenia i kąt ukosowy na 0° na sprawdzianach kątowych oraz zablokować górne ramię w niskim położeniu sworzniem ustalającym (15). Jeśli kąt nachylenia jest inny niż 90°, umieścić kątomierz przy tarczy tnącej i prowadnicy (4) stolika; uzyskać kąt prosty przez poluzowanie przycisku blokady do regulacji kąta i 2 śrub prowadnicy; wyregulować wyrównanie prowadnicy w stosunku do tarczy tnącej i ponownie dokręcić 2 śruby prowadnicy.

9.6 Kąt nachylenia imadła pionowego (ryc. 4)

Kąt nachylenia można dobierać z zakresu od 0° do 45°. Podziałka kąta nachylenia jest wyskalowana w stopniach.

■ Jeśli dźwignia blokująca (18) jest dokręcona, poluzować ją.

■ Przestawić rączkę sterowania z uchwytem na żądany kąt.

■ Dokrecić dźwignie blokujacą (18).

- Jeśli kąt nachylenia jest inny niż 45°, umieścić kątomierz przy tarczy i stole. Zmieniać położenie śruby regulacji do uzyskania prawidłowego kąta nachylenia. Zmieniać położenie śruby regulacji (a), aż do uzyskania prawidłowego kąta. Po zakończeniu dokręcić nakrętkę i ponownie sprawdzić kąt.

9.7 Włączanie i wyłączanie

Ze względu na własne bezpieczeństwo należy używać dwóch rąk przy włączaniu i wyłączaniu narzędzia.

• Podłaczyć elektronarzedzie do źródła zasilania.
• Odblokuj przycisk blokujący i wciśnij przełącznik z przyciskiem blokującym (9) w kierunku uchwytu. Tarcza tnąca będzie się obracać się tak długo, jak długo przytrzymasz włączony przełącznik.
• Aby wyłączyć urządzenie należy zwolnić przełącznik z przyciskiem blokującym (9).

9.8 Laser

Do WŁACZANIA (ON) i WYŁACZANIA (OFF) lasera służy przełącznik lasera (24).
■ Laser (21) kieruje wiązkę na element obrabiany.
■ Zastosowanie funkcji laserowej pozwala na wykonywanie bardzo precyzyjnego cięcia.

9.9 Worek na pył

W celu zamocowania worka na pył (14) założyć go na adapter do odprowadzania pyłu. Po napełnieniu worka mniej więcej do połowy należy zdjąć go z narzędzia i opróżnić.

9.10 Przecinanie

Upewnić się, że tarcza tnąca nie zablokuje się podczas cięcia. Może spowodować uszkodzenie i spalenie silnika. W przypadku zablokowania tarczy należy natychmiast zwolnić przełącznik, aby zapobiec uszkodzeniu silnika.

■ Mocno unieruchomić element obrabiany.
■ Ustawić kąt cięcia ukosowego i kąt nachylenia.
■ Włączyć elektronarzedzie.
■ Powoli dosuwać uchwyt (2) do dołu.
■ Wykonać ciecie elementu.
■ Wyłączyć elektronarzedzie.
- Przed wyjęciem obrabianego elementu należy poczekać na całkowite zatrzymanie tarczy tnącej (11).

9.11 Przecinanie elementów specjalnych

Obłe i okrągłe elementy wymagają zabezpieczenia przed poślizgiem.

Należy się upewnić, że nie występuje przerwa pomiędzy elementem obrabianym a listwą oporową (4) lub stołem pilarki (6).

9.12 Wymiana tarczy tnącej (ryc. 5)

Przed pracą przy tarczy tnącej należy odłączyć narzędzie od gniazdka zasilania.

Poczekać chwilę przed dotknięciem tarczy tnącej. Może być bardzo gorąca.

Zęby tarczy są bardzo ostre.

■ Umożliwić głowicy tnącej pilarki uniesienie się do położenia pionowego.
- Poluzować wkręt płyty osłonowej (b).
- Odchylić płytę osłonową do góry, aby zapewnić sobie dostęp do śruby osi. Odchylić płytę osłonową do góry. Wprowadzić klucz do śruby osi (c).
- Wcisnąć przycisk blokady wału, przytrzymując go mocno, równocześnie przekręcając klucz tarczy tnącej w prawo. Blokada wału zacznie działać po przekręceniu klucza. Nadal trzymać wciśnięty przycisk blokady wału, równocześnie przekręcając kluczem w prawo, aby poluzować śrube wału.
- Odkręcić śrubę blokującą i zewnętrzny kołnierz, zdjąć tarczę tnąca.
- Usunąć wióry i pył z okolicy wrzeciona i kołnierzy.
- Założyć nową tarczę tnącą (wierzchołki zębów tnących muszą być ustawione w kierunku wskazanym przez strzałkę na pokrywie), a następnie zmontować wszystkie części w odwrotnej kolejności.
- Przekręcić plastikową obudowę z powrotem do położenia wyjściowego oraz ponownie wprowadzić i dokręcić śrubę płyty pokrywy (b).

10 CZYSZCZENIE I KONSERWACJA

Przed wykonaniem jakichkolwiek prac na urządzeniu należy wyciągnąć wtyczkę z gniazdka.

10.1 Czyszczenie

• Obudowę urządzenia należy regularnie czyścić miękką szmatką, najlepiej po każdym użyciu.
• Jeśli zabrudzenia nie można łatwo usunąć, należy użyć miękkiej szmatki zwilżonej wodą z mydłem.
• Nie wolno używać rozpuszczalników takich, jak benzyna, alkohol, woda amoniakalna itp. Te rozpuszczalniki mogą uszkodzić elementy z tworzyw sztucznych.

Woda nie może dostać się do wnętrza elektronarzędzia!

10.2 Przewód zasilający

Uszkodzony przewód zasilający (lub wtyczka sieciowa) muszą wyć wymienione. Wymiany przewodu zasilającego powinien dokonywać wyłącznie elektryk o odpowiednich kwalifikacjach.

11 PARAMETRY TECHNICZNE

Napięcie nominalne	230-240 V ~ 50 Hz
Moc znamionowa	1500 W (S6 25%)
Prędkość bez obciążenia	5000 obr./min
Klasa ochrony	II
Wymiary tarczy tnącej	210 mm x 30 mm

12 MAKSYMALNE WYMIARY CIECIA

Kąt odchylenia stolika roboczego	Kąt odchylenia głowicy	Wysokość x szerokość (mm)
90°	90°	55 x 120 mm
45°	90°	55 x 83 mm
90°	45°	30 x 120 mm
45°	45°	30 x 83 mm

13 HALAS

Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=3)

Poziom ciśnienia akustycznego LpA	101 dB(A)
Poziom mocy akustycznej LwA	113 dB(A)

UWAGA! Jeśli wartość ciśnienia akustycznego przekracza 85 dB(A), konieczne jest noszenie środków ochrony słuchu.

14 MAGAZYNOWANIE

■ Dokładnie oczyścić całe urządzenie i jego akcesoria.
- Przechowywać urządzenie poza zasięgiem dzieci, w stabilnym i bezpiecznym położeniu w chłodnym i suchym miejscu, nie narażając go na zbyt wysoką ani zbyt niską temperaturę.
- Chronić urządzenie przed bezpośrednim działaniem promieni słonecznych. W miarę możliwości urządzenie należy przechowywać w ciemności.
- Nie wolno go przechowywać w plastikowych workach, które mogłyby powodować powstawanie wilgoci.

15 PROBLEMY Z UŻYTKOWANIEM

PROBLEM	PRAWDOPODOBNA PRZYCZYNA	ROZWIĄZANIE
Silnik się nie uruchamia.	Brak zasilania elektrycznego w urządzeniu.Silnik jest przeciążony lub przegrzany.	Sprawdzić zasilanie i przewody zasilające.Pozwolić na pracę urządzenia bez obciążenia przez 2 minuty, aby umożliwiać jego ochłodzenie.
Zbyt silne wibracje.	Poluzowane śruby lub części.Nieprawidłowy montaż ukośnicy.Nieprawidłowe podparcie ciętego elementu.	Dokręcić wszystkie śruby.Prawidłowo zamocować ukośnicę.Zamocować cięty element.

16 GWARANCJA

• Na produkt udziela się gwarancji, zgodnie z przepisami prawa, obowiązującej przez 36 miesięcy od daty zakupu przez pierwszego użytkownika.
• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy: baterii, ładowarek, uszkodzonych części ulegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.
• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.
• Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.
  ■ Wiecej informacji można uzyskać, dzwoniac na numer: 00 32 3 292 92 90.
• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.
• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciażeniem urządzenia.
• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.
• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
• Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.
• Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek weglowych itp.).
  ■ Jako dowód zakupu należy zachować rachunek.
• Czyste i niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu.

17 ŚRODOWISKO NATURALNE

Jeśli konieczna będzie wymiana urządzenia po jego długim użytkowaniu, nie wolno go wyrzucać z normalnymi odpadami z gospodarstwa domowego, ale należy się go pozbyć w sposób bezpieczny dla środowiska.

Zużyte urządzenia elektryczne nie mogą być traktowane jak zwykle odpady domowe. Należy je odstawić do wyspecjalizowanych punktów zbiórki takich odpadów. Informacje na temat recyklingu i pozbywania się odpadów można uzyskać od administracji lokalnej lub od sprzedawcy.

18 DEKLARACJA ZGODNOŚCI

VARO - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że

produkt: Ukośnica

znak towarowy: POWERplus

model: POWX075700

spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.

Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):

2011/65/EU

2006/42/EC

2014/30/EU

Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):

EN62841-1:2015

EN62841-3-9 : 2015

EN IEC 55014-1 : 2021

Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Niżej podpisany/a działa w imieniu Dyrektora Naczelnego firmy,

Philippe Vankerkhove

Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami
