LIETOŠANAS INSTRUKCIJA KD43XG8096 SONY

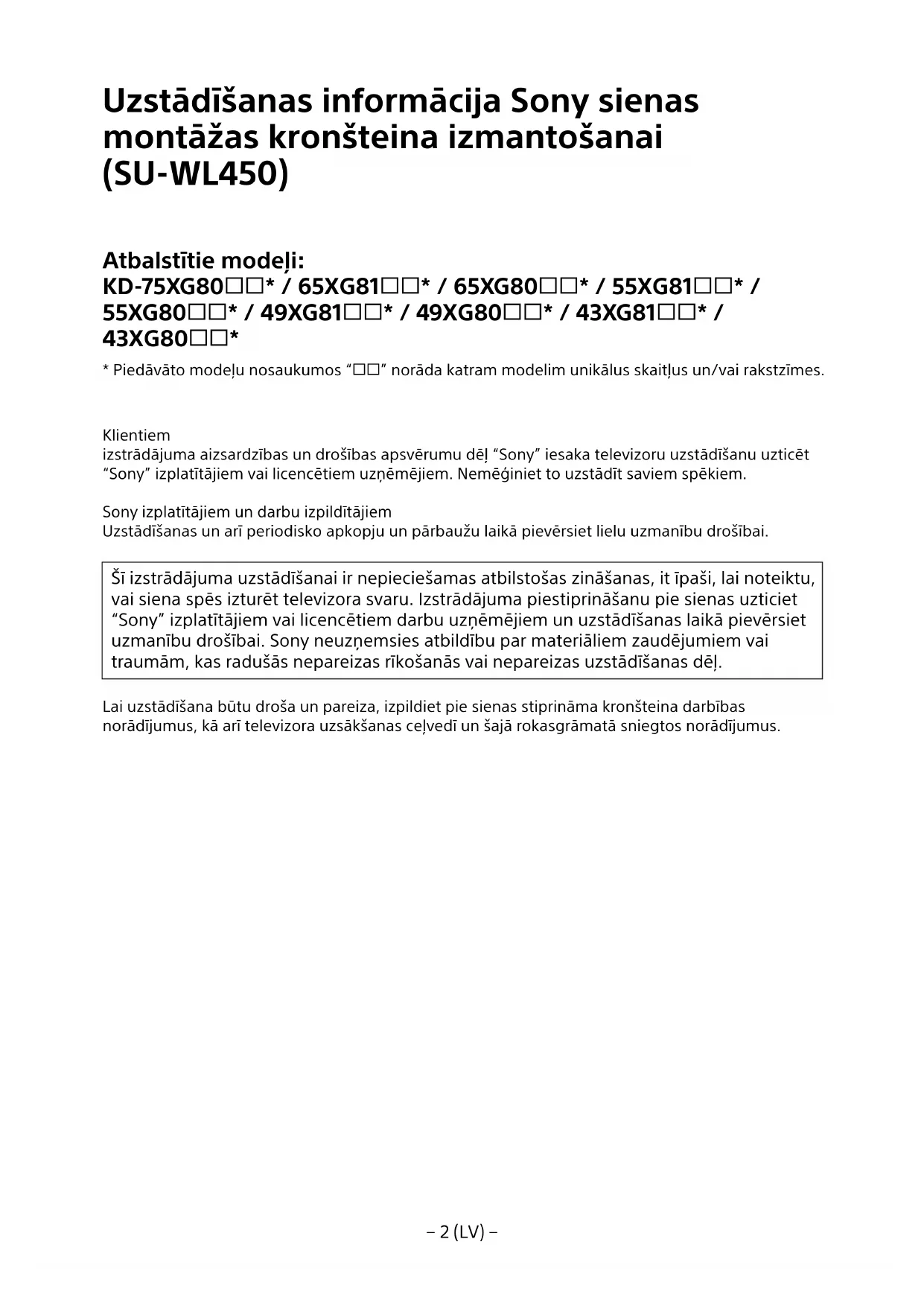

Uzstādīšanas informācija Sony sienas montāžas kronsteina izmantošanai (SU-WL450)

Atbalstitie modeli:

KD-75XG80□□* / 65XG81□□* / 65XG80□□* / 55XG81□□* /

Sony izplatitājiem un darbu izpilditājiem

Uzstadijanas un ari periodisko apkopju un pbarbauzu laikai pieversiet lielu uzmanibu drošibai.

Ši izstradajuma uzstādīsanai ir nepiečiesamas atbilstošas zinašanas, it ipaşi, lui noteiktu, vai siena spē izturet televizora svaru. Izstradajuma piestiprināšanu pie sienas uzticiet "Sony" izplatitājiem vai licencetiem darbu uznešemjiem un uzstādīsanas laika pieversiet uzmanibu drošibai. Sony neuznemsies atbildibu par materialiemi zaudejumiem vai traumām, kas radusās nepareizas rikošanās vai nepareizas uzstādīsanas del.

Lai uzstadisana butu drosa un pareiza, izpildiet pie sienas stiprinama kronsteina darbibas noradijumus, ka ari televizora uzsaksanas celvedi un šajā rokasgramata sniegtos noradijumus.

Drošība

Pateicamies, ka iegadajaties so izstradajumu.

Informação Kunden

Lai uzstaditu so izstradajumu, vajadzigas abtilstigas prasmes. Uzticet uzstadisana "Sony" Izplatitajiem vai licencetiem figumstradniekien um raugieties, lai uzstadisanas laika tiku tverotra drosiba. "Sony" neuznemas abbildibu par bojajumiem vai traumam, kas rodas, ja izstradajums netiek izmantots vai uzstadits pareizi vai ja tiek uzstadits neapstripinats izstradajums. Jusu likumigas tiesibas (ja tadas attiecinamas) paliek speka.

Informacija "Sony" izplatitajiem

Lai uzstaditi so iztradajumu, vajadigas atbilstigas prasmes. Lai varetu drosi uzstaditi iztradajumu, noteikti izlasiert so rokasgramatu. "Sony"neuznemas atbildibu par bojajumiem vai traumam, kas rodas, ja iztradajums netiek izmantots vai uzstadits pareizi. Pec iztradajuma uzstadisanas nododiet so rokasgramatu kientam.

Sajra krosagramata paskaidrots, ka pareizi apieties ar izstradajumu un kas jinem vera, laizvairitos no negadijumiem. Rupigi izlasiet so rokasagramatu imzamontojie izstradajumu parezi. Saglabaijet so rokasagramatu, lai vajadzibas gadijuma varetu to parskatit.

Visi "Sony" izstradajumi ir raditi, domajot par drosibu. Taçu, ja izstradajums tiek izmantots nepareizl, jus varat guti nopietnas traumas, kuras rada uguns, stravas trieciens un ierieces apgasanas vai nokrisana. Noteikti ieverojjet drosihas norades, lai izvairitos no sadiem negadjumiem.

UZMANIBU!

Specializeti izstradajumi

Sis sienas kronsteins paredzets lietoisanai ar noteiktiem televizorium. Lai noskaidrotu par iespeju izmamot kronsteinu montazai pie sienas, skatiet sa televizora atsaues rokasgramatu.

Informacija clientiem

BRIDINAJUMS!

Neieverojot talakas norades, var gut smagas vai navejoas traumas aizdegsanas, stravas triecena vai ierices nikrianas rezultata.

Uzticiet uzstadisani licencetiem ligumstradniekiem un raugieties, lai uzstadisanas laikatauvuma neatrastos mazi berni.

Ja kronsteins stiprināsanai pie sienas vaitelevizars nay uzstadīts pareizi, rodas tālaknoradīto negadijumu risks. Uzstadīsaniunoteiki utzicti licencétiemligumstradniekiem.

• Televizors var nikrist ur radit jums nopietnas traumas, piemeram, nobrazumus vai luzumus.
  Ja siena, pie kuras piestiprinats kronsteins, ir nestabila, nelifidenza vai ta nav perpendiculara attiecib pret gridu, ierie var nokrist un radit jums traumas vai materialus zaudejumus. Sienai jaspj noturet svars, kas ir vismaz cetas reizes lielaks par televizora svaru. (Sava televizora svaru skatiet televizora atsaues rokasgramata.)
  Ja kronsteins pie sienas nav pienacigi piestiprats, konstrukcija var nokrist un radit jums traumas vai materialus zaudejumus.

Televizora parvietosanu vai nonemsanu no kronsteina noteikti uzticiet licencetiem ligumstradniekiem.

Ja televizoru parvieto vai nonem nelicencetas personas, tas var nokrist un radit traumas vai materialus zaudejumus. Nodrosiniet, lai televizoru nestu vai nonemtu vismaz davas personas (vismaz tris personas, ja televizora ekrans ir 75 collas vai lielaks).

Kad televizors ir piestiprinats pie kronsteina, neizskruvejiet skruves u. c.

Pretëja gadijuma televizors var nokrist un radit traumas vai materialus zaudjumus.

Neparveidojiet sienas kronsteina detalias.

Pretëja gadijumā sienas kronsteins var nokrist un radit traumas vai materialus zaudejumus.

Pie kronsteina piestipriniet tikai tam paredzetas ierices.

Sis sienas kronsteins ir paredzets lietoisanai ar noteiktam icerem. Uzstadot neapstiprinatas ices, t as var nokrist vai saluzt un radit jums traumas vai materialus zaudejumus.

Uz kronsteina atJauts balstit tikai televizoru. Nekratiet televizoru pa kreisi/labi, uz augsu/leju.

Pretjagidijum televizors var nokrist un radit traumas vai materialus zaedjumus.

Neatspiedieties pret televizoru vai nekarajieties pie ta.

Neatspiedieties pret televizoru vai nekarajieties pie ta, jo tas var uzkrit jums virsu un radit nopietnas traumas.

UZMANIBU!

Neieverojot talak noraditas instrukcijas, jums var rasties traumas vai materiali zaudejumi.

Tirov vai veicot apkopi, nepielietojiet parak daudz speka.

Darbojoties ar televizora augspusi, nepielietojet parak daudz speka. Pretej gadijuma televizors var nokrist un radit traumas vai materialus zaudejumus.

Noderīga informācija

Ja televizors pie sienas kronsteina ir piestiprinats ilgu laiku, atkariba no sienas materia l sena aiz vai virs tevizora var iekrasoties cita krasa vai var atlimetes tapetes.
Kad sienas kronsteins tiek nonemts, siena paliek skruju caurumi.
- Nelietojiet sienas kronsteinu vietās, kur uz to var iedarboties mehaniskas vibracijas.

Sienas kronsteina uzstadisana

Informácia "Sony" izplatitājiem

BRIDINAJUMS!

Talakas instrukcijas paredzetas tikai "Sony" izplatitajem. Noteiki izlasiet ieprieks noradito droibas informaciju un ieverojiet drobui, kad uzstadat, apkopjat vai pbaraudat so izstradajumu.

Neuzstadiet sienas kronsteinu vietas, kur televizora sturi vai sani pec tam atradises dost no uzstadijanas virmas.

Neuzstadiet sienas kronsteinu vietas, kur televizora sturi vai sani pec tam atradises.
nost no uzstadisanas virmas, piemeram, pie kolonnas.Ja cilveks vai prieksmets
uzgrudisies televizora saniem vai sturim, kas atrodas nost no virmas, var rasties traumas vai materiali zaudejumi.

Neuzstadiet televizoru virs vai zem gaisa kondcionētāja.

Jauztelevizora nonak udens vai uz to ilgstosi tek pusta gaisa plusma no kondiconetaja, var rasties uguns vai strvas trieciena risks vai televizors vaskdtarbotes nepareizi.

Noteikti uzstadiet sienas kronsteinu pareizi un ieverojiet norades šajā rokasgrāmata.

Ja kada no skruvēm ir valīga vai izkritusi, sienas kronsteins var nokrist un radit traumas vai materiālus zaudejumus. Noteikti izmantojet sienas materiālam atbilstigas skruves un parezi uzstadiet izstradjumu, izmantojot Četras vai vairak 8 mm diametra skruves (vai lidzverfīgas).

Piegadatas skruves un
stiprinajuma detalas
izmantojiet pareizi, kā
noradits šaja lietošanas
rokasgramata.
Izmantojot CITAS
detalas, televizors var
nokrist un tikt bojats
vai radit traumas.

Kronsteinu samontejiet, ieverojot lietosanas rokasgramata noradito procesu.

Ja kada no skruvem ir valiga vai izkritusi, televizors var nokrist un tik bojats vai ari radit traumas.

Kartigi pievelciet skruves paredzetajas vietas.

Pretëjā gadijumā televizors var nokrist un tikt bojats vai ari radit traumas citiem.

Ja mainstrāvas vads vai savienojuma kabelis
ir iespiests starp kron'steinu un sienu vai ar spēku tiek locits vai ĵrpts, iékšējie vadi var atsegties un radīt issavienojumu vai strāvas caursiti. Tas var izraīsit azdegşanos vai strāvas triécientu.

Skrüves kronsteina piestiprinăšanai piesienas nav ieklautas komplektă.

Piestiprinot sienas kronsteinu, izmantojiet skruves, kas piemerotas sienas materiālam un uzbūvei.

Satura rādītājs

Sagatavosanasuztadiisanai 5

Detalu pärbaude. 5

Uzstadisanas vietas izvele 6

Pamatnes piestiprināsana pie sienas.8

Sagatavosanas televizora uzstadiisanai 9

KD-75XG80□□ 9

KD-65XG81□/65XG80□ 10

KD-55XG81□□/55XG80□□ 11

KD-49XG81□/49XG80□/43XG81□/43XG80□

Televizora piestiprinăsana pie sienas.14

KD-75XG80□□ 14

KD-65XG81□□/65XG80□□/55XG81□□/ 55XG80□□/49XG81□□/49XG80□□/ 43XG81□□/43XG80□□

Parliecinieties, vai uzstadijsana veiksmigi pabeigta. 19

Cita informacija. 19

Specifikacijas. 19

Televizora piestiprinăšana piesienas

Uzstadisanas process katram televizoram ir atskirigs.

Sagatavošanās uzstādīsanai

• Pirms uzstadisanas sagatavojiet televizora atsaues rokasgramatu un uzsaksanas celvedi.
• Vel pirms detalu montesanas parliecinieties, vai jums ir krustveida skruvgriezis, kas der attiecgajam skruvem.
• Pärbaudiet televizora uzstādīsanas poziciju.
• Sagatavojiet Četras vai vairak 8 mm diametra skruves un vienu 5 mm diametra skruvi vai lidzvertgas (nav ieklautas komplekta). Izvelieties skruves, kas piemerotas sienas materialam.

Detaju pärbaude

Komplektā ar SU-WL450

• Pärbaudiet, vai iekjautas visas detalias.

A Pamatne (20) (1) B	Trīsis (2)
◎ PSW 6x20 (4)◎ PSW	W 4x20 ar buksi (2)
◎ Starplika (20) (2)◎	Saite (1)
◎ Bukse (20) (M4) (2)	◎ PSW 4x20 (2)
①Pamatnes adapteris (2)	◎ PSW 4x10 (8)
◎ Starplika (60) (2)◎	PSW 6x50 (2)
◎ Bukse (M4) (2)◎ PSW	W 4x50 (2)

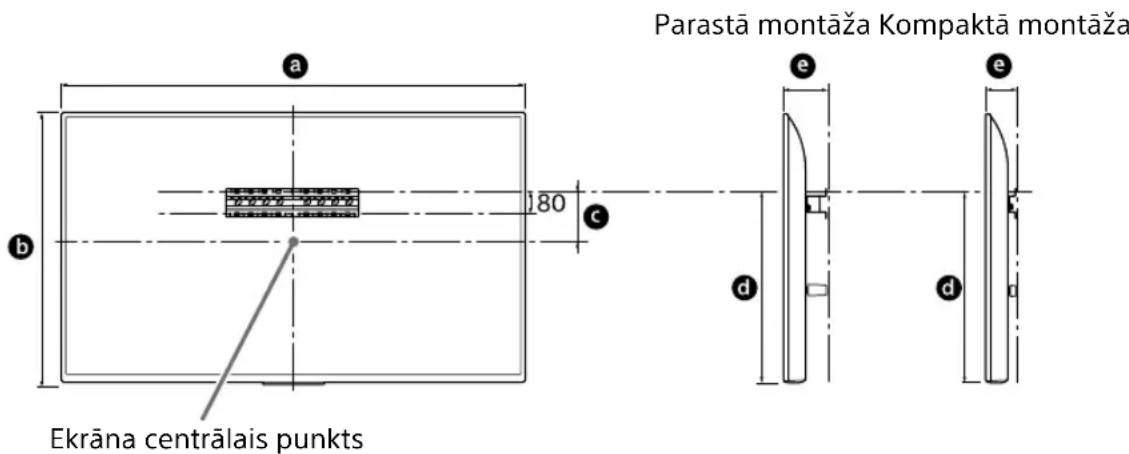

Uzstadīsanas vietas izvēle

1 Izvělieties uzstadīsanas vietu.

Pärbaudiet, vai siena ir pietiekami liela un spej noturet svara, kas vienads ar Četrkārsu televizora svara.

Skatiet turpmak noradito tabulu televizora uzstadiisanai pie sienas. Televizora svaru skatiet televizora atsaues rokasgramata.

Mervieniba: mm

Modela nosaukums	Displeja izmēri		Ekrāna centra izmērs		Stiprinājuma garums
	a	b	c	d	e
					Parastā montāža	Kompaktā montāža
KD-75XG80□□	1686	970	202	690	142	100
KD-65XG81□□	1463	845	173	597	142	100
KD-65XG80□□	1463	845	173	597	142	100
KD-55XG81□□	1241	721	95	460	141	100
KD-55XG80□□	1241	721	95	460	141	100
KD-49XG81□□	1101	645	-15*	314	119	78
KD-49XG80□□	1101	645	-15*	314	119	78
KD-43XG81□□	970	570	23	315	119	77
KD-43XG80□□	970	570	23	315	119	77

• Kronsteins atrodas zem ekrana centrala punkta.

Piezime

• Izméri tabulā var nedaudz mainities atkaribā no uzstādīsanas.
• Pec televizora uzstadisanas pie sienas ta augsejda na nedaudz sasveras uz prieksu.

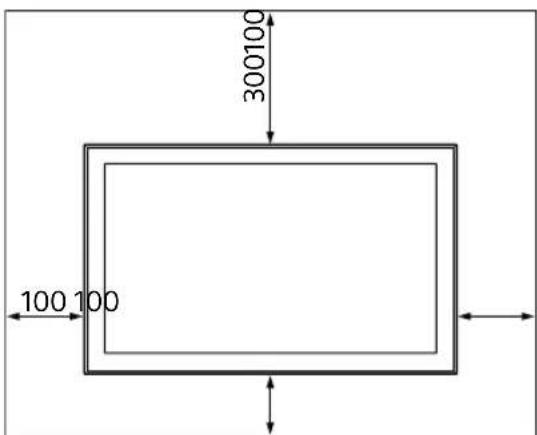

Starp televizoru un griestiem vai sienas izvirzijumiem janodrosina pietiekam daudz brivas telpas, ka paradits talak.

Mervieniba: mm

Lai nodrosinatu atbilsto Su ventilaciju un noverstu netirumu vai puteku uzkrasanos, rikojieties sadi:

• Nenovietojiet televizoru plakaniski, neuzstadiet to otradi, atmuguriski vai saniski.
• Nenovietojiet televizoru uz skapja, paklaja, gultas vai skapi.
  Neparklajet televizoru ar audumu, piemeram, aizkariem, vaitadiem prieksmietiem, ka, piemeram, avizes.

Neuzstadiet televizoru atbilstosi zemak redzamajam attelam.

2-a Parastā montaža
2-b Kompaktā montaža

Sagatavošanās televizora uzstādīsanai

Informaciju par stativa uzstadiisanu skatiet uzsaksanas celvedi.

KD-75XG80□□

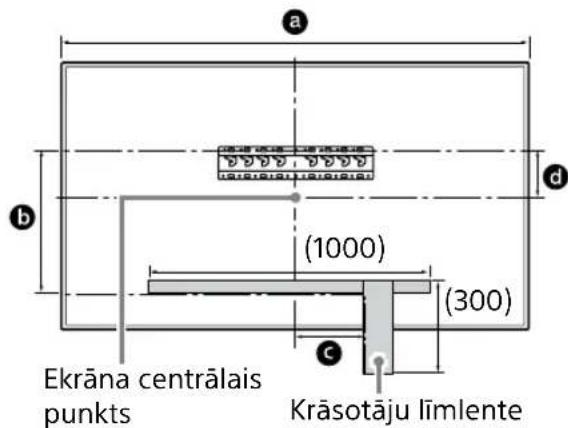

1 Atzimejiet uzstadisanas vietu uz sienas.

• Izmantojiet krasotaju limlenti vai citu materialu (nav ieklauts komplektacija), lai atzimetu televizora atrasanas vietupie pamatnes vai pamatnes adaptera. Skatiet talak esoso tabulu.

Mervieniba: mm

Modela nosaukums	Atzimits garums			Ekrāna centra izmërs
	a	b	c	d
KD-75XG80☐☐	1686	564	150	202

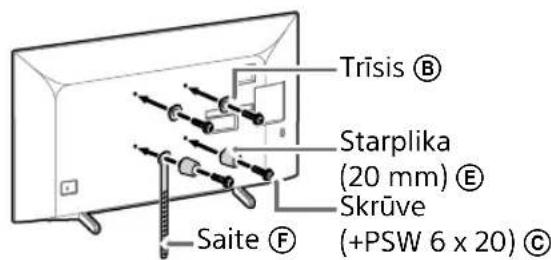

2 Piestipriniet sienas montažas kronsteina stiprinajuma elementus. Parbaudiet stiprinajuma elementus, skatot 5. lappuse sadalias "Detaju pärbaude" nodalu "Komplektar SU-WL450".

Piezime

Cieszpieskruejiet stiprinajuma elementus.
Ja tiek izmantots elektriskais skruvgriezis, iestatiet griezes momentu uz apm. 1,5 N·m {15 kgf·cm}.
- Izmantotās un neizmantotās dajas noteikti noglabajiet drośa vieta turpmakajam vajadzibam. Saqlabajiet so rokasgramatu turpmakam uzzinam.

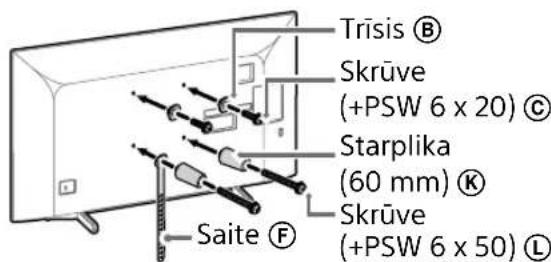

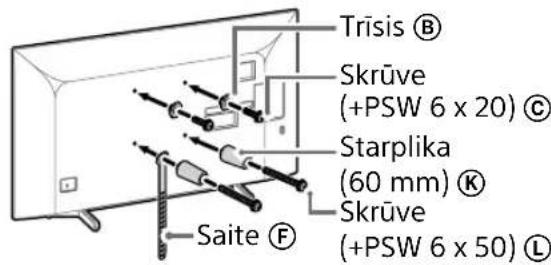

Parastamontaza (2-a)

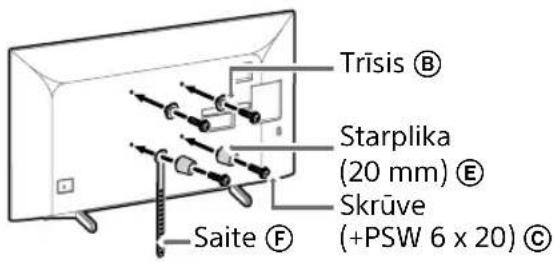

Kompaktamontaza (2-b)

Piezime

• Izveloties so stiprinajuma veidu, dazas pieslegumvietas televizora aizmugure nebus lietojamas.

3 lespraudiet televizora vajadzigo(-os) kabeli(-us).

Pirms piestiprinat televizoru pie sienas, noteikti savienojiet kabelus. Kad televizors jau bus uzstadits, kabelus nebus iespejams savienot.

Skatiet televizora komplektacija iekJauto atsaues rokasgramatu.

Piezime

Kabela vilksanu cauri sienai uzticiet licencetam specialistam.
Sasaistiet savienojos kabelus, lai nepielautu iespju uz tiem uzkapit pirms montazas pie sienes.

4 Atvienojiet no televizora galda stativu.

• Nonemiet galsa stativa puses pa vienai. Stingri turiet galsa stativu ar abam rokam, kamer paligi pacej televizoru.

• Atkartojiet ieprieksejo daribu un nonemiet galda stativa otru pusi.

Piezime

Lai atvienotu galdatativu, nepieiesama vismaz triscilveku palidziba.
- Galda stativu nedrikst atvienot no televizora ar parmeregiu speku, jo tadejadi televizors var nokrist un radit traumas vai televizora bojaumus.
Veicot daribas ar galda stativu, ieverojiet piesardzibu, lai noverstu televizora bojajumus.
Ja galda stativs nav nostiprinats, uzmanieties, celot televizoru, jo stativs var gazties un radit traumas.
Uzmanieties, nonemot televizoram galda stativu, lai nepiejautu televizora apgasanos un virsmas, uz kuras balstas televizors, sabojasanu.

KD-65XG81□□/

65XG80□□

1 Piestipriniet sienas montažas kronsteina stiprinajuma elementus. Parbaudiet stiprinajuma elementus, skatot 5. Iappuse sadalias "Detaju parbaude" nodaju "Komplektar SU-WL450".

Piezime

Ciesz pieskruejiet stiprinajuma elementus.
Ja tiek izmantots elektriskais skruvgiezis, iestatiet griezes momentu uz apm. 1,5 N·m [15 kgf·cm].
- Izmantotās un neizmantotās dajas noteikti noglabajiet drośa vieta turpmakajam vajadzibam. Saglabajiet so rokasgramatu turpmakam uzzinam.

Parastā montāza (2-a)

Kompaktamontaza (2-b)

Piezime

• Izveloties šo stiprinajuma veidu, daß sieslēgumvietas tevizora aizmugure nebús lietojamas.

2 lespraudiet televizora vajadzigo(-os) kabeli(-us).

Pirms piestiprinat televizoru pie sienas, noteikti savienojiet kabelus. Kad televizors jau bus uzstadits, kabelus nebus iespejams savienot.

• Nedaudz pavelciet televizora apaksdalu savā virzienā, lai parriecinātos, ka tā nekustas. Ja jutama kustiba, televizors nav pareizi piestiprinats, un saite (F) vēlreiz ir ciesi japiestiprina pie sienas.

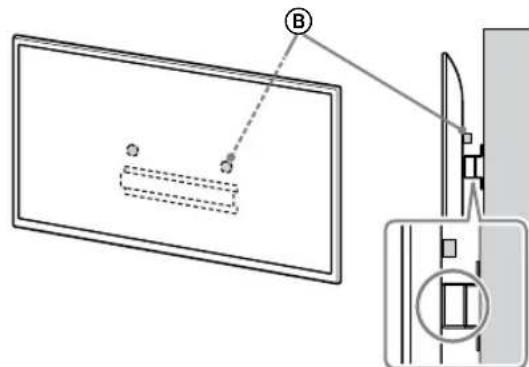

1 Paceliet televizoru.

Lai izvietotu piekar'sanai uz pamatnes vai pamatnes adaptera paredzetos trius 8, skatiet sadalas "Uzstadisanas vietas izvele" 3. darbiba mineto tabulu 7. lpp.
- Kad turat televizoru, parliecinieties, vai ta aizmugure pieskaras pamatnei vai pamatnes adapterim.

Piezime

Turiet televizoru stingri ar abam rokam.

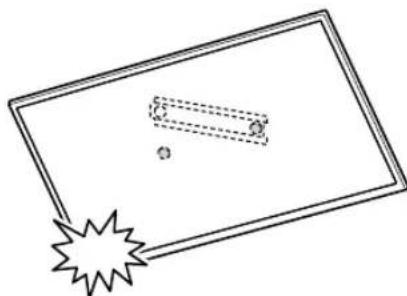

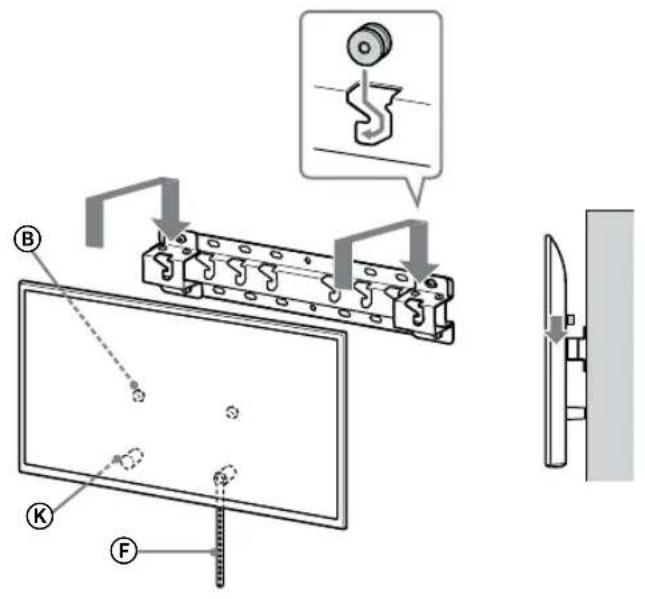

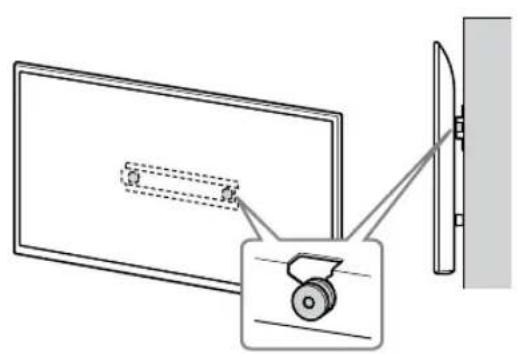

2 Uzstadiet televizoru uz pamatnes vai pamatnes adaptera.

Uzmanigi slidiniet televizoru uz leju un ievietojiet televizora aizmugure piestiprinatos trisus ⑧ pamatne vai pamatnes adapteri, lai tie atbilstu atveru formali.
- Pec televizora uzstadisanas pie sienes parbaudiet, vai trisi ⑧ ir ciesi piestiprinati pamatnei vai pamatnes adapterim.
- Lenam atlaidiet rokas, lai parliecinatos, vai televizors nekrit.

2-a

2-b

↓

↓

BRIDINAJUMS!

• Nodrosiniet, lai televizoru neşanas laikā turetu vismaz divas personas (vismaz tris personas, ja televizora ekrans ir 75 collas vai lielaks).

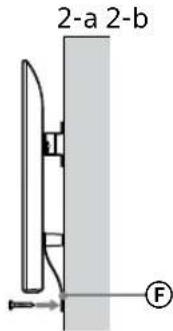

3 Nesasveriet televizora apakspusi.

• Satveriet saites (f) galu un cieši piestipriniet to pie sienas.

Pärliecinieties, vai uzstādīsana veiksmīgi pabeigta

Parrliecinieties par talako.

• Triši (B) ir cieši uzkarināti uz pamatnes vai pamatnes adaptera.
  Vads un kabelis nav saverpts vai sapiests.
• Saite (F) ir stingri nostiepta.

BRIDINAJUMS!

Ja mainstrāvas vads tiek novietots nepareizi, var rasties issavienojums, kas var izraisit aizdegsanos vai strāvas triecenu. Drośbas labad noteikti parliecinieties, vai uzstādīsana paveiktā pareizi.

Cita informáciaj

Nonemot televizoru, veiciet uzstadiisanas daribbas preteja seciba.

BRIDINAJUMS!

• Nodrosiniet, lai televizoru nonemsanas laikā turetu vismaz divas personas (vismaz tris personas, ja televizora ekrans ir 75 collas vai lielaks).

Specifikacijas

Izméri: (aptuveni) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

g : 100
