Gaminio tipas	Benzininis grandininis pjūklas
Prekės ženklas	Graphite
Modelis	58G950
Variklio darbinis tūris	25.4 cm³
Variklio galia	0.9 kW (1.2 HP)
Maksimalus variklio greitis	10500 min⁻¹
Tuščiosios eigos greitis	3000 min⁻¹
Kuro mišinio santykis	25:1 (benzinas:dviejų takų alyva)
Kuro bako talpa	230 ml
Grandinės alyvos bako talpa	160 ml
Darbinis padangos ilgis	250 mm
Bendras padangos dydis	12" (300 mm)
Grandinės žingsnis	3/8" (9.525 mm)
Grandinės storis	0.050" (1.27 mm)
Grandinės tipas	Oregon 3/8 0.050
Svoris (be padangos ir grandinės)	3.2 kg
Matmenys (ilgis x plotis x aukštis, be padangos)	270 x 235 x 225 mm
Garso slėgio lygis	95 dB(A) (K=3 dB(A))
Garso galios lygis	115 dB(A) (K=3 dB(A))
Vibracijos lygis	0.5 m/s² (K=1.5 m/s²)
Saugos funkcijos	Grandinės stabdys, rankų apsauga, antivibracinė sistema, grandinės gaudiklis
Pridedami priedai	Padangos dangtelis, padanga, grandinė, uždegimo žvakės raktas, karbiuratoriaus atsuktuvas, peties diržas, plieninė dildė, kuro ir alyvos mišinio talpa, šešiabriauniai raktai

Dažnai užduodami klausimai - 58G950 Graphite

Koks teisingas kuro mišinys Graphite 58G950 grandininiam pjūklui?

Naudokite 25:1 santykį bešvinio benzino (95 oktanų) ir aukštos kokybės dviejų takų variklio alyvos. Pavyzdžiui, sumaišykite 40 ml alyvos su 1 litru benzino.

Kaip sureguliuoti grandinės įtempimą?

Atlaisvinkite padangos tvirtinimo veržles, sukite grandinės įtempimo reguliavimo varžtą pagal laikrodžio rodyklę, kad įtemptumėte grandinę, kol ją bus galima pakelti 3–4 mm padangos viduryje, tada vėl priveržkite veržles.

Kodėl grandinė netepama?

Patikrinkite alyvos lygį grandinės alyvos bake ir įsitikinkite, kad alyvos padavimo reguliavimo varžtas nustatytas teisingai. Taip pat išvalykite alyvos išleidimo angą ir alyvos skyles padangoje.

Kaip užvesti variklį šaltą?

Ištraukite droselio kabelį, nustatykite uždegimo jungiklį į ON, padėkite pjūklą ant žemės, lėtai, o po to stipriai patraukite starterio virvę. Kai užsives, šiek tiek paspauskite droselio svirtį, kad atjungtumėte droselį.

Ką daryti, jei grandinės stabdys neveikia?

Nedelsiant nustokite naudoti pjūklą. Patikrinkite stabdžių juostą ir sankabos būgną dėl susidėvėjimo. Jei pažeisti, prieš tolesnį naudojimą pakeiskite juos.

Kaip dažnai reikia valyti oro filtrą?

Valykite oro filtrą kas 5 darbo valandas. Nuplaukite su muilu ir vandeniu, gerai išdžiovinkite ir vėl sumontuokite.

Ar galiu pjauti kitas medžiagas, išskyrus medieną?

Ne, šis grandininis pjūklas skirtas tik medienai pjauti. Naudojant jį kitoms medžiagoms, tai pavojinga ir panaikina garantiją.

Koks rekomenduojamas grandinės galandimo būdas?

Galandimas yra sudėtingas; rekomenduojama tai atlikti kvalifikuotam asmeniui. Jei tai darote patys, naudokite pateiktą plieninę dildę ir laikykitės originalaus kampo.

Kaip laikyti grandininį pjūklą ilgiau nei mėnesį?

Išleiskite kurą iš bako ir paleiskite variklį, kol jis sustos. Išvalykite pjūklą, laikykite sausoje vietoje, vaikams nepasiekiamoje vietoje.

Koks grandininio pjūklo svoris be padangos ir grandinės?

Svoris yra 3.2 kg.

NAUDOJIMO INSTRUKCIJA 58G950 Graphite

• Šios instrukcijos neskaičiusiems asmenims grandininiu pjūklu naudotis negalima.
• Grandinini pjūklą galima naudoti tik medienos pjovimui.
• Vartotojas, žinantis, kad tai yra pavojinga, tačiau rizikuojantis naudoti pjūklą kitiems tikslams, už pasekmes atsako pats.
• Grandinini pjūkla naudojant ne pagal paskirti, gamintojas už patirtus nuostolius neatsako.

DARBO VIETA

a) Darbo vieta turi būti tvarkinga ir gerai apšviesta. Netvarka ir nepakankamas apšvietimas gali tapti nelaimingo atsitikimo, ypatingai naudojantis grandininiais pjūklais, priežastimi.
b) I darbo vietą neleiskite vaikų ar stebėtojų. Praradęs dėmesingumą operatorius gali nesuvaldyti įrankio.

ASMENINIS SAUGUMAS

a) Naudokite apsaugines priemones, pvz., kombinezoną, apsauginius akinius, batus, šalmą, ausines bei odines pirštines. Apsauginės priemonės, naudojamos ypatingomis sąlygomis, sumažina kūno sužalojimo pavojų.
b) Ivertinkite savo galimybes. Visada stovėkite tvirtai, išlaikykite pusiausvyrą. Tai palengvina įrankio valdymą netikėtu situacijų metu.
c) Nedėvėkite plačių rūbų ir nesegėkite papuošalų. Plaukus, rūbus ir pirštines saugokite nuo judančių detalių. Plačius rūbus, papuošalus ar ilgus plaukus gali užkabinti besisukančios detalės.

PERVEŽIMAS IR LAIKYMAS

a) Prieš pernešdami pjūklą išjunkite variklj, uždėkite pjovimo grandinės gaubtą ir ijunkite grandinės stabdj. Pernešant ijungtą pjūklą ir neuždėjus apsaugos bei nejjungus stabdžio galima susižeisti.
b) Pernešti pjūklą galima tik laikant jī už priekinės rankenos. Laikant suėmus kitoje vietoje saugumas negarantuojamas bei galima susižeisti.
c) Pjūklą reikia tikrinti. Būtina patikrinti judančių detalių lygiavimą, tvirtinimus bei ar detalės nesutrūkę ir kitus veiksnius, galinčius turėti įtakos pjūklo veikimui. Pastebėjus pažeidimus, prieš naudojant, pjūklą reikia suremontuoti. Daugelio nelaimingų atsitikimų priežastis yra netinkamas įrankio laikymas.
d) Pjovimo grandinė turi būti aštri ir švari. Tinkama grandinės dantukų priežiūra sumažina įstrigimo tikimybę ir palengvina aptarnavimą.

PJÜKLO NAUDOJIMAS IR PRIEŽIŪRA

a) Kas tam tikrą laiko tarpą reikia patikrinti pjūklo stabdžio veikimą. Sugedus stabdžiui, pavojingos situacijos metu, pjovimo grandinės sukimasis nesustabdomas.
b) Kiekvieną kartą, pabaigę darbą kruopščiai nuvalykite įrankį, naudotas asmenines apsaugos priemones ir patikrinkite pažeidžiamiausius priedus.

DARBAS

• Prieš išjungiant grandinės stabdį reikia išjungti pjūklo variklj.
• Baigdami pjauti būkite ypatingai atsargūs, kadangi perpjovus medžiagą, neturėdamas atramos ir nesiremdamas i pjaunamą medžiagą, veikiantis pjūklas gali sužeisti.
• Dirbant ilgai operatoriui gali pradėti dilgčioti arba nutirpti pirštai ir delnai. Darbą reikia nutraukti, kadangi nutirpus rankoms sunkiau valdyti įrankį.

- Benzino – tepalo mišinį į pjūklo kuro baką galima pilti tik išjungus variklį bei palaukus kol įrankis atvės, kadangi degalams išsiliejus ant karštų pjūklo detalių kyla gaisro pavojus.

- Pjūklo negalima jungti, jeigu pastebimas nesandarumas ar kuro pratekėjimas, kadangi kyla gaisro pavojus.

- Dirbant pjūklas labai įkaista, todėl būkite atsargūs ir neuždengtomis kūno dalimis nesilieskite prie įkaitusių jo elementų.

- Darbo metu pjūklą aptarnauti gali tik vienas asmuo. Visi kiti asmenys, ypač vaikai ir gyvūnai, turi stovėti atokiau nuo darbo su grandininiu pjūklu vietos.

- Jungiant pjūkla jo pjovimo grandinė neturi būti atremta į pjovimui skirtą medžiagą ar liestis prie kokio nors kito daikto.

- Darbo metu pjūklą reikia laikyti tvirtai abejomis rankomis, už abejų rankenu. Būtina stovėti tvirtai.

- Pjūklu negali naudotis vaikai ar nepilnamečiai asmenys. Pjūklą galima patikėti tik suaugusiems asmenims, žinantiems kaip juo naudotis. Duodant pjūklą kitam asmeniui taip pat reikia duoti ir šią aptarnavimo instrukciją.

- Pajutus nuovargi, darba su grandininiu pjūklu reikia nedelsiant nutraukti.

- Prieš pradedant pjauti reikia nustatyti tinkamą grandinės stabdžio svirties padėtį (patraukti į save). Tuo pat metu, ji apsaugo ranką.

- Grandinini pjūklą nuo pjaunamos medžiagos galima atitraukti tik sukantis jo pjovimo grandinei.

- Pjaunant apdorotą storą lentą arba plonas atšakas reikia naudoti atramą (stovą su kojomis). Vienu metu negalima pjauti iškart dviejų lentų (uždėjus vieną ant kitos), kito asmens arba koja laikomo ruošinio.

- Pjaunant ilgus elementus juos reikia gerai įtvirtinti.

- Atliekant pjūvį nuožulnioje vietoje, reikia stovėti papėdėje.

- jaunant kiaurymę, spaustuvus reikia naudoti kaip atramą. Pjūklas, laikomas už galinės rankenos, o stumiamas priekine rankena.

- Jeigu pjūvio nejmanoma atlikti iškart, tai pjūklą reikia atitraukti atgal, perstatyti atraminę plokštelę ir kilstelėjus už galinės rankenos tęsti pjovimą.

- Pjaunant horizontaliai reikia atsistoti mažiausiai 90° kampu pjūvio linijos atžvilgiu. Šį pjūvj reikia atlikti ypatingai susikaupus.

- Užsikirtus grandinei pjaunant jos viršūnėle galimas taip vadinamas atgalinis smūgis operatoriaus link. Todėl, jeigu yra atgalinio smūgio tikimybė, reikia pjauti apatine grandinės dalimi, tuomet įstrigus grandinei, atgalinis smūgis bus nukreiptas į priešingą pusę, t.y. nuo operatoriaus.

- Reikia būti ypatingai dėmesingam pjaunant skeldėjančią medieną. Atpjauti medienos gabalėliai gali skrieti bet kuria kryptimi (kūno sužalojimo pavojus!).

- Medžio šakas gali pjauti tik apmokyti asmenys! Krintanti nupjauta medžio šaka kelia kūno sužalojimo pavojų!

- Negalima pjauti grandinės viršūnėle (atgalinio smūgio pavojus).

- Būkite dėmesingi pjaudami įtemptas šakas. Nepjaukite šakų iš apačios.

- Visada stovėkite šone numatytos medžio kritimo vietos.

- Verčiant medj atsiranda pavojus, kad jis nulūš, kris šakos arba šalia esantys medžiai. Jeigu yra kūno sužalojimo pavojus, reikia būti ypatingai dėmesingais.

- Pjaunant ant šlaito auganti medj operatorius turi stoveti šlaito viršuje, o ne apačioje.

- Atkreipkite dėmesį j rastus, kurie gali ristis operatoriaus link. Atšokti!

- Yra tikimybė, kad veikiantis pjūklas, kai jo grandinės viršūnėlė prisilies prie apdorojamo ruošinio, apsivers. Šiuo atveju nevaldomas pjūklas gali pasislinkti operatoriaus link (kūno sužalojimo pavojus!).

- Prieš pjaudami medžius paruoškite darbui, visų pirma pašalinkite apatines šakas, trukdančias šakas bei nuvalykite medžio kamieną (aplinkui).

- Nedirbkite pučiant stipriam véjui, dėl kurio medis gali virsti į kitą, nenumatytą pusę arba medžio virtimo bus nejmanoma kontroliuoti.

- Negalima pjauti jeigu nepakankamas matomumas dėl rūko, lietaus ar sniego.

- Negalima naudotis virš pečių iškeltu pjūklu arba pjauti įlipus į medį, užlipus ant kopėčių, pastolių, kelmo ir pan.

- Netoli darbo vietos turi būti sukomplektuota pirmosios pagalbos vaistinėlė.

Kad išvengti atgalinio smūgio reikia laikytis apačioje aprašytų nuorodu:

- Niekada nepradėkite pjauti ir netęskite pjūvio grandinės viršūnėle!

- Pjauti pradėkite tik jjungę pjūklą!

• lšitikinkite, kad pjovimo grandinė tinkamai išgaląsta.
• Niekada negalima pjauti kelių šakų. Pjaudami atkreipkite dėmesį į gretimai esančias šakas.
• Pjaudami medj atkreipkite dėmesį į šalimais esančius rastus.

DĖMESIO! Nepaisant to, kad gaminant įrankį jo konstrukcijoje įtaisyti apsaugos elementai ir papildomos apsaugos priemonės, darbo metu, išlieka pavojus susižaloti.

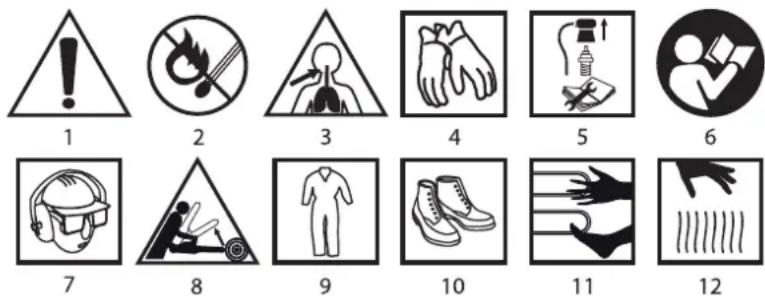

PANAUDOTŲ GRAFINIŲ ŽENKLŲ PAAIŠKINIMAS.

1. Dèmesio, imkitès ypatingų atsargumo priemonių.
2. Gaisro pavojus.
3. Pavojus apsinuodyti išmetamosiomis dujomis.
4. Naudokitės apsauginėmis pirštinėmis.
5. Prieš pradedant aptarnavimo ar remonto darbus, išjungti variklj ir atjungti laidą nuo uždegimo žvakės.
6. Perskaitykite aptarnavimo instrukciją, laikykitės joje esančių saugumo nuorodu ir sąlygų!
7. Naudokite galvos, akių ir klausos apsaugos priemones.
8. Atgalinio smūgio pavojus.
9. Apsivilkite apsauginius drabužius.
10. Apsiaukite apsauginius batus.
11. Atitraukite galūnes nuo pjovimo elementų.

KONSTRUKCIJA IR PASKIRTIS

Benzininis grandininis pjūklas yra rankinis įrankis. Jis varomas oru aušinamu dvitakčiu vidaus degimo varikliu. Šios rūšies įrankis yra skirtas sodo darbams. Pjūklą galima naudoti medžių, šakų, medienos kuro, medienos židiniui kūrenti pjovimui ir kitiems medienos pjovimo darbams.

Negalima naudoti įrankio ne pagal paskirtį.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti įrankio elementai atitinka šios instrukcijos grafiniuose puslapiuose pavaizduotus elementus.

1. Droselinio vožtuvo blokavimo svirtis
2. lsiurbimo vožtuvas
3. Oro filtro dangtelio rankenèlè
4. Oro filtro dangtelis
5. Priekiné rankena
6. Stabdžio svirtis
7. Grandinės pagrindo tvirtinimo veržlės
8. Grandinės įtempimo reguliavimo varžtas
9. Tepalo kiekio reguliavimo sraigtas
10. Dangtis
11. Droselinio vožtuvo svirtis
12. Pagrindinė rankena
13. Užvedimo lynas
14. Degimo jungiklis
15. Kuro bako dangtelis
16. Karbiuratoriaus reguliavimo sraigtai L ir H
17. Tuščios eigos T reguliavimo sraigtai
18. Tepalo talpyklos dangtelis

19. Atraminé plokštelé

20. Grandinês pagrindas

21. Grandiné

22. Grandinės tvirtinimo ratukas

23. Laikantis diržas, ant pečių

24. Diržo tvirtinimo elementas

25. Laikiklis diržui (prilaikančiam jrenginj)

26. Siurblys, membraninis

27. Tvirtinimo veržlé

* Tarp paveikslo ir gaminio galimas nedidelis skirtumas.

PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS

DÉMESIO

PERSPÉJIMAS

MONTAVIMAS IR NUSTATYMAI

INFORMACIJA

KOMPLEKTAVIMAS IR PRIEDAI

1. Grandinês pagrindo dangtis – 1 vnt.
2. Grandinès pagrindas – 1 vnt.
3. Grandiné - 1 vnt.
4. Raktas uždegimo žvakėms – 1 vnt.
5. Karbiuratoriaus reguliavimo suktukas - 1 vnt.
6. Laikantis diržas, ant pečių – 1 vnt.
7. Dildè grandinèms – 1 vnt.
8. Tepalo talpykla - 1 vnt.
9. Šešiakampis raktas – 2 vnt.

PASIRUOŠIMAS DARBUI

GRANDININIO PJUKLO PERNEŠIMAS

Visada, prieš pernešant grandininį pjūklą, ant grandinės pagrindo ir grandinės būtina uždėti gaubtą. Nešant grandininį pjūklą, jį reikia laikyti už priekinės rankenos. Grandininio pjūklo negalima nešti laikant už pagrindinės rankenos. Prireikus atlikti kelis pjūvius iš eilės, tarp pjovimų, pjūklą būtina išjungti degimo jungikliu.

PJÜKLO GRANDINÉS PAGRINDO IR GRANDINÉS MONTAVIMAS

Grandinės įtempimas reguliuojamas varžtu bei reguliavimo sraigtu. Labai svarbu, kad grandinės pagrindo montavimo metu, ant varžto esantis kaištis būtų įstatytas į grandinės pagrinde esančią angą. Sukant reguliavimo varžta, kaištį galima slinkti į priekį ir atgal. Tinkamą šių elementų padėtį reikia nustatyti prieš grandinės pagrindo montavimą prie pjūklo.

Grandinės pagrindas ir pjūklo grandinė tiekiami atskirai.

• Stabdžio svirtis (6) turi būti pakelta į viršų (statmenai) (pav. A).
• Atsukti grandinės pagrindo tvirtinimo veržles (7) (27) ir nuimti dangtį (10).
• Ant varomojo grandinės ratuko, esančio už movos, uždėti grandinę (21).
• Ant kreipiančiujų varžtų (c) uždėti grandinės pagrindą (20) (įstatant už movos) ir pristumti prie varomojo grandinės ratuko (pav. B).
• Ant grandinės tvirtinimo ratuko (22), iš apačios, uždėti grandinę (21).
• Grandinės pagrindą (20) grandinės varomojo rato link pastumti taip, kad grandinę kreipiantys elementai įsistatytų i pagrindo griovelius.
• Patikrinti ar ant grandinės įtempimo reguliavimo varžto (8) esantis kaištis (a) yra apatinio grandinės pagrindo (20) angos viduryje (b) (jeigu reikia, reguliuoti) (pav. B).

• Uždėti dangtį (10) ir atsargiai prisukti pagrindo tvirtinimo veržlėmis (7) (27).

• Grandinės įtempimo reguliavimo varžtu (8) tinkamai įtempti pjūklo grandinę. Grandinė įtempta gerai tada, kai pagrindui esant horizontalioje padėtyje, jo centre ją galima pakelti apytikriai 3 – 4 mm.

• Prilaikant pagrindo viršūnėlę, tvirtai prisukti pagrindo tvirtinimo veržles (7) (27).

Prieš grandinės pagrindo ir grandinės montavimą reikia patikrinti, ar teisinga pjovimo grandinės dantukų padėtis (pagrindo viršūnėlėje parodyta, kaip teisingai ant pagrindo uždedama grandinė). Kad išvengti sužeidimų tikrinant ir montuojant grandinę, visada būtina užsimauti apsaugines pirštines.

Naujai uždėta grandinė įsibėgėja apytikriai per 5 minutes. Šiame etape labai svarbus yra grandinės sutepimas. Grandinei įsibėgėjus, reikia patikrinti jos įtempimą ir prireikus jį sureguliuoti.

Tikrinti ir reguliuoti jos įtempimą reikia gana dažnai, kadangi atsilaisvinusi grandinė gali nukristi nuo pagrindo, greitai susidėvėti arba pagreitinti pagrindo susidėvėjimą.

PJÜKLO TEPALO TALPYKLOS PILDYMAS

Naujo pjūklo tepalo talpykla yra tuščia, todėl prieš pirmą naudojimąsi i ją reikia pripilti tepalo.

• Atsukti tepalo talpyklos dangtelj (18).
• Ipilti tepalo, daugiausia 160 ml (būkite dėmesingi, kad pilant tepalą i talpyklos vidų nepatektų jokie teršalai).
• Užsukti tepalo talpyklos dangtelj (18).

Negalima naudoti seno arba regeneruoto tepalo, kadangi gali sugesti tepalo pompa. Bet kuriuo metų laiku reikia naudoti SAE 10W/30 rūšies tepalą arba vasarą SAE 30W/40, o žiemą SAE 20W/30 rūšies tepalą.

KURO BAKO PILDYMAS

Pilant kurą i baką reikia laikytis apačioje aprašytų nurodymų:

• Variklis gali veikti.
- Venkite kuro išsiliejimo.

Benziną ( bešvinį, kurio oktaninis skaičius 95) sumaišyti su aukštos kokybės dvitakčiams varikliams skirtu variklių tepalu, pagal apačioje esančioje lentelėje pateiktus duomenis.

Mišinio proporciju lentelė 25 : 1

Benzinas [l] 1 2 3 4 5
Tepalas, skirtas dvitakčiams varikliams [ml] 40 80 120	160 200

- l talpykla jpilkite reikiamą kiekį tepalo, vėliau, tiksliai pamatavę, supilkite benziną.

- Užsukite dangtelj ir kruopščiai išmaišykite.

- Atsukti kuro bako dangtelj (15).

• Ipilti paruoštą kuro mišinį (daugiausia 230 ml).
  • Užsukti kuro bako dangtelj (15).

Didesnė dalis problemų dėl vidaus degimo variklių veikimo, tiesiogiai ar netiesiogiai, susijusi su degalų naudojimu. Ypatingą dėmesį reikia atkreipti į tai, kad mišiniui negalima naudoti keturtakčiams varikliams skirto tepalo.

LAIKANČIO DIRŽO TVIRTINIMAS IR JO ILGIO REGULIAVIMAS

Tvirtinant ir reguliuojant laikančio diržo ilgj bei jo laikiklj, reikia išjungti variklj.

Tinkamai pritvirtinus laikantj diržą bei sureguliavus jo ilgj, dirbti daug lengviau.

• Užsidėkite diržą (23) (perkiškite galvą ir petį) (pav. Q).
• Laikančio diržo tvirtinimo elementą (24) (pav. V) jstatykite i jam skirtą laikiklj (25).
• Pasirinkite tokj diržo ilgj, kad pjovimo elementas būtų lygiagretus pagrindui.
• Kad dirbti būtų patogu, traukdami diržą pro sagtį (23) (pav. Q), pasirinkite Jums tinkamą padėtį.

DARBAS / NUSTATYMAI

VARIKLIO IJUNGIMAS

Darbo metu grandinini pjūklą reikia laikyti abejomis rankomis.

- Patikrinti kuro kiekį bake ir tepalo kiekį talpykloje.

• Patikrinti, ar stabdys jjungtas svirtimi (6) (svirtis pastumta i priekj).
• Jeigu variklis šaltas, įsiurbimo vožtuvą (2) reikia ištraukti.
• Paspausti degimo jungiklj (14) (pav. C).

- Pjūklą padėti ant stabilaus pagrindo (ant žemės).

• Tvirtai atrémus pjūklą i žemę patraukti už užvedimo lyno (13), pradžioje lėtai, kol pasigirs movų sukibimo garsas, o vėliau stipriai (pav. D).
• ljungus, paspausti droselinio vožtuvo blokavimo svirtį (1) ir truputį droselinio vožtuvo svirtį (11) (jsiurbimo vožtuvas išsijungia automatiškai).
• Truputį įspaudus droselinio vožtuvo svirtį (11) palaukti kol variklis įšils.
• Stabdį išjungti svirtimi (6) (svirtį patraukti atgal).

- Atlikti pjūvj.

Kai variklis nejsijungia iškart, įsiurbimo vožtuvą (2) ištraukti iki pusės ir pakartotinai patraukti už užvedimo lyno. Jeigu po kelių bandymų užvesti nepavyksta, kurą pumpuokite membraniniu siurbliu (26) ir bandykite užvesti dar kartą.

Pjūklą laikant rankoje variklio jungti negalima. Ijungiant pjūklas turi būti atremtas į žemę ir tvirtai laikomas. Reikia patikrinti ar grandinė juda laisvai, neliesdama jokių daiktų. Kol įsiurbimo vožtuvas ištrauktas, jokių medžiagų pjauti negalima.

VARIKLIO IŠJUNGIMAS

• Atlaisvinti droselinio vožtuvo svirtj (11), kad variklis keletą minučių veiktų be apkrovos.
• Jungimo jungiklj (14) nustatyti ties simboliu (STOP).

GRANDINÉS SUTEPIMO PATIKRINIMAS

Prieš pradedant darbą, reikia patikrinti pjūklo grandinės sutepimą ir tepalo kiekį talpykloje. Pakelkite nuo žemės pjūklą ir laikykite. Jeigu pastebėsite lašant didesnį tepalo kiekį tai reiškia, kad grandinės sutepimas veikia teisingai (pav. E). Jeigu tepalo pėdsakų nematyti arba jų yra mažai, reguliuokite tepalo padavimo kiekio reguliavimo sraigtu (9). Jeigu sureguliavus padėtis nepasikeičia, išvalykite tepalo angą, viršutinę grandinės įtempimo ertmę ir tepalo kanalą arba kreipkitės į servisą.

Prieš reguliuojant, reikia išjungti įrankį bei imtis visų atsargumo priemonių ir niekada pjūklo grandinės pagrindo nenuleisti ant žemės. Saugumui užtikrinti visada išlaikykite mažiausiai 20 cm. atstumą nuo žemės.

Pagal darbo sąlygų reikalavimus, tepalo kiekio padavimo sraigtu (9) nustatykite paduodamo tepalo kiekį.

• Padėtis „MIN“ – tepalo padavimas mažėja.
• Padėtis „MAKS“ – tepalo padavimas didėja (pav. F).

Pjaunant kietą ir sausą medieną bei pjaunant visu grandinės pagrindo ilgiu, reguliavimo sraigtą (9) nustatykite ties simboliu „MAKS“.

Pjaunant minkštą ir dręgną medieną bei naudojant tik dalį grandinės pagrindo darbinio ilgio, sukant reguliavimo varžtą (9) simbolio „MIN“ link, tiekiamo tepalo kiekį galima sumažinti.

Priklausomai nuo aplinkos temperatūros ir nustatyto tepalo padavimo kiekio, pripildžius tepalo talpykla (talpykloje telpa 160 ml. tepalo) su pjūklu galima dirbti nuo 15 iki 40 minučių.

Tepalo talpykla turi ištuštėti beveik tuo pat metu, kai ištuštėja kuro bakas. Pildami kurą nepamirškite pripildyti tepalo talpyklos.

GRANDINÈS SUTEPIMO PRIEMONÈS

Grandinės ir pjūklo pagrindo patvarumas daugiausia priklauso nuo panaudotos sutepimo priemonės kokybės. Galima naudoti išimtinai tik grandininiams pjūklams skirtas sutepimo priemones.

Pjūklo grandinės sutepimui niekada negalima naudoti seno arba regeneruoto tepalo.

GRANDINÉS PAGRINDAS

Grandinės pagrindas (20) ypatingai greitai susidėvi prekinėje ir apatinėje dalyje. Norint išvengti vienpusio susidėvėjimo dėl trinties, kiekvieną kartą, galandant grandinę pagrindą rekomenduojama apversti. Tuo pat metu reikia išvalyti grandinės pagrinde esantį griovelį ir tepalo angas. Grandinės pagrindo griovelis yra stačiakampio formos. Tikrinkite ar griovelis nesusidėvėjęs. Prie grandinės pagrindo plokštelės ir išorinio grandinės dantuko paviršiaus pridėkite liniuotę. Jeigu tarp jų matomas tarpas, reiškia, kad griovelis nesusidėvėjęs. Priešingu atveju grandinės pagrindas laikomas susidėvėjusių, todėl jį reikia pakeisti.

GRANDINĖS RATUKAS

Varomasis grandinės ratukas yra greičiausiai susidėvintis elementas. Pastebėjus ratuko dantukų susidėvėjimo požymius jį reikia pakeisti. Susidėvėjęs grandinės ratukas sutrumpina grandinės naudojimo laiką. Grandinės ratuką galima keisti tik autorizuotame servise.

KARBIURATORIAUS REGULIAVIMAS

Pjūklo karbiuratorius sureguliuotas gamykloje, tačiau kintant darbo sąlygoms jį galima reguliuoti papildomai. Prieš reguliuojant karbiuratorių, reikia pakeisti oro, kuro filtrus bei pripilti tinkamo kuro mišinio.

Karbiuratorius reguliuojamas primontavus grandinės pagrindą ir uždėjus grandinę.

• Pilnai jsukite abu reguliavimo sraigtus (L ir H) (16) (neperveržkite) (pav. G).
• Pradžioje abu reguliavimo sraigtus (16) atsukite taip kaip aprašyta:

-Sraigtą L: 1 ^1 / 2 ± ^1 / 4 sūkio

-Sraigta H: 1^1 / 4± ^1 / 4 sūkio

• Ijunkite variklj, droselinio vožtuvo svirti (11) palenkite iki vidurio ir leiskite varikliui veikti be apkrovos, kad jkaistu.
• Jkaitus varikliui, droselinio vožtuvo svirtj (11) atleiskite ir leiskite varikliui veikti be apkrovos.
• Sraigtą (L) lėtai sukite j dešinę pusę tol, kol sūkiai be apkrovos bus maksimalūs, tada sraigtą pasukite 1/4 sūkio j kaire pusę.
• Tuščios eigos reguliavimo varžtą (T) (17) sukite j kairę pusę tol, kol grandinė sustos. Jeigu sūkiai be apkrovos pasirodys per maži, tai sraigtą pasukite j dešinę pusę (pav. G).

Nesilieskite prie duslintuvo. Prisilietus prie jkaitusio duslintuvo galima stipriai nudegti.

GRANDINÈS STABDYS

Aprašytas pjūklas turi automatinį stabdį, kuris atgalinio smūgio metu sustabdo pjūklo grandinę. Stabdymo jėgai paveikus stabdžio korpuso viduje pritvirtintą svarmenį stabdys suveikia automatiškai. Stabdžio svirtį (6) palenkus grandinės pagrindo (20) link, grandinės stabdį galima jjungti rankiniu būdu. Jjungus grandinės stabdį, jos sukimasis blokuojamas per 0,12 s.

STABDYMO FUNKCIJOS PATIKRINIMAS

Kiekvieną kartą prieš naudojantis pjūklu reikia patikrinti stabdžio veikimą

• Padėkite veikiantį pjūklą ant žemės, 1 – 2 sekundėms pilnai atidarykite droselinį vožtuvą ir palaukite kol variklis veiks didžiausiais sūkiais.
• Stabdžio svirti (6) pastumkite i priekj. Grandinė turi nedelsiant sustoti.
• Jeigu grandinės sukimasis stabdomas lėtai arba visai nestabdomas, tai prieš pradedant naudotis pjūklu reikia pakeisti stabdžio dirželj ir movą.
• Norint išjungti stabdį, stabdžio svirtį reikia (6) traukti pagrindinės rankenos (12) link tol, kol pasigirs spragtelėjimas, reiškiantis, kad užsiblokavo.

Labai svarbu, kiekvieną kartą prieš naudojant pjūklą, patikrinti grandinės stabdžio veikimą bei, ar grandinė yra aštri, tai maksimaliai sumažina atgalinio smūgio pavojų.

STABDŽIO VEIKIMO PATIKRINIMAS

Šio patikrinimo metu pjūklo variklis turi būti išjungtas.

• Laikydami už priekinės (5) ir pagrindinės (12) rankenų pakelkite pjūklą virš medinio elemento apytikriai 35 cm.
• Paleiskite priekinę rankeną (5) ir leiskite, kad savo svorio veikiamas grandinės pagrindas nusileistų prie medinio elemento ir prie jo prisiliestų (pav. H).
• Pjūklui prisilietus prie medinio elemento turi įsijungti pjūklo stabdys (stabdžio svirtis (6) automatiškai palinks į priekį, padėtis – įjungta).

Prieš pradedant dirbti reikia patikrinti ar gerai veikia grandinės stabdys. Jeigu stabdys veikia blogai, tai prieš pradedant dirbti jį reikia sureguliuoti arba suremontuoti autorizuotame servise.

Jeigu jjungus grandinės stabdį variklis veiks dideliais sūkiais, tai pjūklo mova perkais. Jeigu grandinės stabdys įsijungia veikiant varikliui, reikia nedelsiant atleisti droselinio vožtuvo svirtį, kad variklis veiktų be apkrovos.

PJÜKLO GRANDINĖS ĮTEMPIMAS

Pjūklui veikiant, įkaitusi pjovimo grandinė pailgėja. Įkaitusi grandinė atsilaisvina ir gali nukristi nuo pagrindo.

• Atsukite grandinės pagrindo tvirtinimo veržles (7).
• Patikrinkite ar grandinė (21) yra pagrindo kreipiančiajame griovelyje (20).
• Atsuktuvu, grandinės įtempimo varžtą (8) sukite į dešinę pusę tol, kol grandinė bus reikiamai įtempta (grandinės pagrindą laikykite horizontalioje padėtyje, būkite atsargūs).
  Dar kartą patikrinkite grandinės įtempimą (ties pagrindo viduriu grandinę turi būti įmanoma kilstelėti apytikriai 3 – 4 mm. (pav. I).
• Tvirtai prisukite pagrindo tvirtinimo veržles (7).

Nejtempkite grandinės pernelyg stipriai. Reguliuojant stipriai įkaitusios grandinės įtempimą, jai atvėsus jis gali būti pernelyg stiprus.

DARBAS SU GRANDININIU PJÜKLU

- Prieš pradedant numatytą darba, reikia susipažinti su skyriumi, kuriame nurodytos saugaus darbo su grandininiu pjūklu taisyklės. Rekomenduojam įgyti įgūdžių pjaunant nereikalingus medienos gabalėlius. Taip pat, tai suteikia galimybę susipažinti su pjūklo galimybėmis.

- Visada laikykitės saugumo taisyklių.

• Grandininį pjūklą galima naudoti tik medienos pjovimui. Draudžiama su ja pjauti kitas medžiagas.
• Vibracijos lygis ir atgalinio smūgio tikimybė kinta priklausomai nuo pjaunamos medienos rūšies.
• Grandininio pjūklo negalima naudoti vietoj sverto, kėlimui, stūmimui, ar objektų atskyrimui. [strigus grandinei, kad ištraukti pjūklą reikia išjungti variklį ir įkalti į medį plastmasinį arba medinį pleištą (pav. J). ljungti įrankį pakartotinai ir vėl atsargiai pjauti.

- Pjūklo negalima tvirtinti stacionariai.

• Draudžiama prie jo jungti kitus, pjūklo gamintojo nenurodytus, varomuosius įrenginius.
• Pjovimo metu pjūklo nereikia spausti didele jėga. Kai variklis veikia pilnai atidarius droselinį vožtuvą, spausti reikia labai silpnai.

Kai pjovimo metu pjūklas įstringa įpjovoje negalima jo traukti visą jėga. Kyla pavojus: nesuvaldyti pjūklo, susižeisti ir/arba sugadinti pjūklą.

Prieš pradedant darbą reikia išjungti grandinės stabdį.

• Paspauskite droselinio vožtuvo svirties jungiklj (1) ir droselinį vožtuvą (11) (prieš pradėdami pjauti palaukite kol variklis veiks visu greičiu).
• Visą laiką išlaikykite didžiausią greitį.
• Leiskite grandinei pjauti medj. Nestipriai spauskite pjūklą į apačią (pav. K).
• Kad suvaldytumėte įrankį, baigdami pjūvį pjūklo nespauskite.
• Baigę pjauti atleiskite droselinio vožtuvo svirtį (11) ir leiskite varikliui veikti be apkrovos.
• Prieš padėdami pjūklą išjunkite varikį.

Didelių sūkių išlaikymas nepjaunant medienos apsaugo nuo bereikalingo detalių eikvojimo ir susidėvėjimo.

APSAUGA NUO ATGALINIO SMÜGIO

Atgalinis smūgis tai pjūklo grandinės pagrindo judesys į viršų ir/arba atgal. Tai nutinka kai pjūklo grandinė, jos pagrindo viršūnėle susiduria su kliūtimi.

• lsitikinkite, kad pjaunama medžiaga yra gerai pritvirtinta.
• Pjaunamą medžiagą pritvirtinkite spaustuvais.

• Ijungiant ir darbo metu laikykite pjūklą abejomis rankomis.

• Atgalinio smūgio metu pjūklas yra nesuvaldomas, atsilaisvina grandinė (pav. L).

• Netinkamai pagaląsta grandinė didina atgalinio smūgio pavojų.
• Niekada negalima pjauti iškėlus pjūklą virš pečių.

Nepjaukite grandinės pagrindo viršūnėle nes pjūklas staiga gali atšokti atgal arba į viršų. Dirbdami su pjūklu visada naudokite komplekte esančius priedus, bei tinkamą darbinę aprangą.

Nuëmus apsaugas, netinkamai aptarnaujant arba laikant bei neteisingai uždėjus grandinės pagrindą ar grandinę kūno sužeidimo pavojus atgalinio smūgio metu yra didesnis. Niekada negalima daryti jokių pjūklo konstrukcijos pakeitimų. Naudojantis savavališkai perdarytu pjūklu vartotojas praranda visas garantinio aptarnavimo teises. Garantinio aptarnavimo teisė prarandama ir nesilaikant šioje instrukcijoje pateiktos informacijos.

MEDIENOS GABALĖLIŲ PJOVIMAS

Pjaunant medienos gabalėlj, reikia laikytis saugaus darbo nuorodu ir elgtis taip:

• Isitikinti, kad medžiagos gabalėlis nejudės.
• Trumpus medžiagos gabalėlius, prieš juos pjaunant pritvirtinti spaustuvais.
• Galima pjauti tik medieną arba jos gaminius.
• Prieš pjaunant įsitikinti, kad pjūklas neatsimuš į akmenis arba vinis, kadangi tai gali tapti pjūklo nesuvaldymo ir grandinės pažeidimo priežastimi.
• Vengti situaciju, kurių metu veikiantis pjūklas gali prisiliesti prie vielinės tvoros arba žemės.
• Pjaunant šakas, jeigu tai įmanoma, pjūklą reikia atremti; negalima pjauti grandinės pagrindo viršūnėle.
• Atkreipti dėmesį į kliūtis, t.y., kelmus, šaknis, įdubas ir skyles žemėje, kadangi jos gali tapti nelaimingo atsitikimo priežastimi.

MEDŽIO VERTIMAS

Atkreipdami dėmesį į vėjo kryptį, medžio pasvirimą, sunkių, storų šakų padėtį, darbų nuvertus medį palengvinimą ir kitus veiksnius nustatykite medžio kritimo vietą.

• Tvarkydami vietą aplink medį nepamirškite, kad reikia tvirtai stovėti ant grunto bei numatyti atsitraukimo vietą krintant medžiui.
• Reikia numatyti ir sutvarkyti du atsitraukimo takus ^0 45mpu, priešingomis kryptimis nei kris medis. Ant šių takų negali būti jokių kliūčių (pav. M).
• Atlikti parengiamaji pjūvi, įpjauti vieną trečiają kamieno toje pusėje į kurią virs medis (pav. N).
• Pjauti kitoje, prieš tai atlikto pjūvio pusėje bei truputį aukščiau nei parengiamasis pjūvis.
• Kad išvengti pjūklo grandinės strigimo, reikiamu metu būtina įstatyti pleištus.
• Norint nuversti medi, nereikia jo pilnai perpjauti, pakankamai perpjovus, reikia įstatyti pleišta.

Pjaunant medžius reikia laikytis visų saugumo nuorodu ir elgtis taip:

• Jeigu pjūklo grandinė įstringa, tai pjūklą reikia išjungti ir naudojant pleištą ištraukti. Pleištai turi būti pagaminti iš plastmasės arba medžio. Niekada negalima naudoti plieninių arba iš ketaus pagamintų pleištu.
• Krintantis medis gali užkabinti ir nuversti šalia esančius medžius.
• Pavojinga zona yra 2,5 karto didesné nei krintančio medžio ilgis (pav. M).
• Jeigu operatorius yra pradedantysis ir nepatyręs asmuo, jis neturėtų mokytis pats, jį būtina apmokyti.

Medžių negalima pjauti tuo atveju:

- Jeigu dėl rūko, lietaus, sniego ar sutemų nejmanoma nustatyti pavojingos zonos ribų.

- Jeigu dėl vėjo ar vėjo gūsių neįmanoma numatyti tikslios medžio virtimo krypties.

KAMIENŲ PJOVIMAS

• Atraminę plokštelę (19) prispausti prie medžiagos ir pjauti (pav. O).
• Jeigu dėl nepatogios padėties pjūklo pastumti nejmanoma ir iškart perpjauti nepavyksta tai reikia:
• Grandinės pagrindą šiek tiek ištraukti iš medžiagos (pjovimo grandinė turi suktis) ir truputį pastumti pagrindinę rankeną (12) į apačią, įremti atraminę plokštelę (19) ir truputį kilstelėjus pagrindinę rankeną (12) baigti pjauti.

ANT ŽEMĖS GULINČIO RASTO PJOVIMAS

- Visada reikia tvirtai stoveti ant grunto. Negalima stoveti ant rasto.

- Atsižvelgti į galimybę jog gulintis rastas gali ristis.

• Kad išvengtumėte atgalinio smūgio, laikykitės saugaus darbo instrukcijoje esančių nuorodu.
• Norėdami išvengti pjūklo grandinės strigimo įpjovoje, nepjaukite medžiagos toje vietoje, kurioje ji susispaudžia.
• Kad išvengtumėte pjūklo grandinės strigimo, prieš pradėdami pjauti, patikrinkite, kurioje vietoje pjaunamas rastas gali prispausti grandinę.
• Visų pirma reikia įpjauti toje pusėje, kurioje yra galimas grandinės strigimas, taip sumažinama jo tikimybė.
• Pjaunant ant žemės gulintį rastą, pirmiausia reikia įpjauti 1/3 jo skersmens, vėliau jį apversti ir baigti pjauti priešingoje pusėje.
• Pjaudami ant žemės gulintį rastą būkite dėmesingi, pjovimo grandinė gali įsmigti į gruntą esantį po rastu. To nepaisant grandinė iškart pažeidžiama.
• Pjaunant ant šlaito gulintį rastą operatorius visada privalo stovėti ant šlaito virš rasto.

VIRŠ ŽEMĖS PAKELTO RASTO PJOVIMAS

Pjaunant paremtus arba ant stabilių stovų uždėtus rastus, atsižvelgiant į pjūvio vieta, visada reikia įpjauti vieną trečiają rasto toje pusėje, kurioje yra spaudimo tikimybė ir baigti pjūvį priešingoje pusėje (pav. P ir R).

MEDŽIŲ ŠAKŲ IR KRŪMŲ APKARPYMAS, GENĖJIMAS

• Nuversto medžio šakų plojimą reikia pradėti nuo kamieno apačios viršūnės link. Plonos šakutės nupjaunamos vienu pjūviu.
• Visų pirma patikrinkite į kurią pusę išlinkusi šaka. Paruošiamajį pjūvį atlikite išlinkimo pusėje, pilnai nupjaukite iš kitos pusės. Atsargiai, nupjauta šaka gali atšokti atgal.
• Génèdami medžių šakas, pjaukite jas iš viršaus į apačią, taip nupjauta šaka netrukdoma nukris į žemyn. Tačiau kartais gali prireikti įpjauti šaką iš apačios (pav. S).
• Pjaudami įsitempusią šaką būkite dėmesingi. Tokia šaka, ją nupjovus gali atšokti ir užgauti operatorių.

Negalima pjauti šakų įsilipus į medį. Negalima stovėti ant kopėčių, platformų, rastų arba pasirinkus kitą padėti, kurioje yra tikimybė prarasti pusiausvyrą ar nesuvaldyti įrankio. Negalima pjauti iškėlus įrankį virš pečių. Pjūklą visada reikia laikyti abejomis rankomis.

APTARNAVIMAS IR SANDÈLIAVIMAS

Prieš valant, tikrinant ar remontuojant pjūkla, įrankio variklį reikia išjungti ir palaukti kol jis atvės. Kad išvengtumėte atsitiktinio variklio įsijungimo, nuo uždegimo žvakės atjunkite laidą.

SANDÉLIAVIMAS

• Prieš sandėliuojant ilgiau nei vieną mėnesį, reikia pilnai ištuštinti kuro sistemą.
• Iš kuro bako išpilti kurą, jjungti variklj ir palaukti kol jis nustos veikti dėl kuro stokos.
• Kiekvieną sezoną kuro pripilama iš naujo. Kuro bako negalima plauti jokiomis švaros priemonėmis, jas panaudojus variklis gali sugesti.
• Ypatingai kruopščiai reikia valyti variklio korpuse esančias ventiliacijos ertmes.
• Korpusui valyti reikia naudoti švelnius ploviklius ir kempinėlę.
• Prieš sandėliuojant pjūklą, galima atlikti tik instrukcijoje aprašytas priežiūros procedūras. Visus kitus darbus gali atlikti tik autorizuoto serviso meistrai.
• Negalima keisti pjūklo konstrukcijos.
• Nenaudojamas pjūklas turi būti išvalytas ir padėtas ant lygaus pagrindo sausoje, vaikams neprieinamoje vietoje.

Labai svarbu, kad sandėliavimo metu pagrindiniuose kuro sistemos elementuose: karbiuratoriuje, kuro filtre, kuro vamzdelyje ar kuro bake nesusikauptų gumos dalelyčių apnašos. Kuras su alkoholio priemaišomis (etilo arba metilo) gali įsisavinti drėgmę dėl to sandėliuojant išsiskaido kuro mišinio sudedamosios dalys ir gaminasi rūgštys. Toks benzinas gali sukelti variklio gedimą.

ORO FILTRAS

Užsiteršes oro filtras sumažina benzininio variklio veiksmingumą bei padidina kuro sąnaudas. Oro filtrą reikia valyti kas 5 darbo su pjūklu valandas.

- Nuvalyti oro filtro dangtelj (4) ir aplink jj, kad jj nuimant teršalai nepatektu j karbiuratorių.

• Atsukti oro filtro dangtelio rankenėlę (3) ir nuimti oro filtro dangtelį (4).
• Išimti oro filtrą (d) (pav. T).
• Oro filtrą išplauti muiluotu vandeniu, išskalauti švariu vandeniu ir išdžiovinti.
• Oro filtrą użdėti taip, kad ant filtro krašto esančios įpjovos sutaptų su iškilimais, esančiais ant oro filtro dangtelio (4).
• Uždedant oro filtro dangtelj (4) atkreipti dėmesį ar uždegimo žvakės laidas ir karbiuratoriaus reguliavimo varžtų pailginimai yra jiems skirtose vietose.

Kad išvengti gaisro pavojaus ar nuodingų garų kaupimosi, oro filtro negalima plauti benzinu ir kitais degiais tirpikliais.

CILINDRO AUŠINIMO ANGOS

Ant cilindro aušinimo angų susikaupusios dulkės gali sukelti variklio perkaitimą. Atliekant oro filtro aptarnavimo darbus, periodiškai reikia tikrinti ir valyti cilindro aušinimo angas.

GRANDINÉS PAGRINDAS IR GRANDINÉ

Kas 5 darbo valandas reikia patikrinti grandinės pagrindo ir grandinės būklę.

• Degimo jungikli (14) pastumti i jjungimo padėtį.
• Atlaisvinti ir atsukti grandinės pagrindo veržles (7).
• Nuimti dangtį (10) ir grandinės pagrindą (20) bei grandinę (21).
• Išvalyti grandinės pagrinde esančias tepalo angas (20) (pav. U) bei griovelį (e).
• Per ertmę (f), esančią grandinės pagrindo viršuje (pav. W), sutepti priekinį grandinės tvirtinimo ratuką (22).
  • Patikrinti grandinės (21) būklę.

PJÜKLO GRANDINÉS GALANDIMAS

Pjaunantiems darbiniams priedams reikia skirti ypatingą dėmesį. Pjaunantys darbiniai priedai turi būti aštrūs ir švarūs. Dirbant su tokiais priedais, darbas atliekamas gerai ir saugiai. Dirbant su pjūklu, kurio grandinė yra atšipusi, greičiau susidėvi pati grandinė, grandinės pagrindas, varomasis grandinės ratukas, kraštutiniu atveju, gali nutrūkti grandinė. Todėl labai svarbu laiku pagaląsti grandinę.

Grandinės galandimas yra sudėtingas darbas. Savarankiškai galandant grandinę reikia naudoti specialius įrankius bei turėti pakankamai įgūdžių. Grandinės galandimą rekomenduojama patikėti kvalifikuotiems asmenims.

KURO FILTRAS

• Atsukti kuro filtro dangtelj (15).
• Per kuro bako angą (rys. X), vieliniu kabliuku ištraukti kuro filtrą (g).
• Kuro filtrą išardyti ir išplauti benzinu arba pakeisti nauju.
  • Kuro filtrą įstatyti į baką.
• Prisukti kuro filtro dangtelj (15).

Ištraukus kuro filtrą, laikikliu prilaikyti įsiurbimo vamzdelio galą. Įstatant kuro filtrą reikia stengtis, kad i įsiurbimo vamzdelį nepatektų jokie teršalai.

TEPALO FILTRAS

• Atsukti tepalo talpyklos dangtelj (18).
• Per tepalo talpyklos angą (pav. Y) vieliniu kabliuku išimti tepalo filtrą (h).
• Tepalo filtrą išplauti benzine arba pakeisti nauju.
  • Išvalyti talpyklą.
• Tepalo filtrą istatyti i talpykla.
• Užsukti tepalo talpyklos dangtelj (18).

Istatant i talpyklą tepalo filtrą reikia įsitikinti, kad jis priglunda prie priekinio dešinio kampo.

UŽDEGIMO ŽVAKĖ

Kad įrankis patikimai veiktų, periodiškai reikia tikrinti uždegimo žvakės būklę.

• Nuimti oro filtro (4) dangtj.
• Nuo uždegimo žvakės atjungti laidą (i).
• Uždėti žvakei atsukti skirtą raktą (yra komplekte) ir atsukti uždegimo žvakę (pav. Z).
• Nuvalyti ir sureguliuoti atstumą tarp kontaktų (0,65 mm) (jeigu reikia pakeisti uždegimo žvakę).

KITOS NUORODOS

Patikrinti, ar neprateka kuras, nėra atsilaisvinusių tvirtinimų ir pagrindinių detalių gedimų, ypatingai rankenos sujungimų bei grandinės pagrindo tvirtinimų. Pastebėjus bet kokius pažeidimus, prieš naudojimąsi reikia įsitikinti, kad pjūklas yra suremontuotas.

Visų rūšių gedimai gali būti šalinami tik autorizuotame gamintojo servise.

TECHNINIAI DUOMENYS

NOMINALÜS DUOMENYS

Benzininis grandininis pjūklas
Dydis Vertė
Variklio kubatūra 25,4cm	3
Naudingasis grandinės pagrindo ilgis 250mm
Variklio galia 0,9 kW (1,2 KM)
Variklio sūkių skaičius su pjovimo sistema (maks.) 10500 min	-1
Sukimosi greitis be apkrovos 3000min	-1
Vidutinės kuro sąnaudos 0,95 l/h
Kuras - mišinys: benzinas - dvitakčių variklių tepalas 25:1
Kuro bako talpa 230 ml
Grandinės sutepimo tepalo talpykla 160 ml
Karbiuratoriaus rūšis MC14A6-3
Uždegimo sistema CDI
Uždegimo žvakė L7T
Tepalo tiekimo sistema	Automatinė pompa su reguliatoriumi
Grandinės ratukas (dantukai x tarpai tarp jų)	6T x 9,525mm
Grandinės pagrindo rūšis	Su dantytu grandinės tvirtinimo ratuku
Grandinės pagrindo matmenys	GRAPHITE 12" (300 mm)
Grandinės rūšis	Oregon 3/8 0,050
Trapai tarp grandinės dantukų	3/8" (9,525mm)
Grandinės storis	0,050" (1,27 mm)
Matmenys (ilg. x aukšt. x pl.) (be grandinės pagrindo)	270x235x225 mm
Svoris (be grandinės pagrindo ir grandinės)	3,2 kg
Pagaminimo metai 2016

INFORMACIJA APIE TRIUKŠMA IR VIBRACIJA

Garso slègio lygis: Lp_A=95 dB(A) K=3 dB(A)

Garso galios lygis: Lw_A=115 dB(A) K=3 dB(A)

Vibracijos pagreičio vertė a_h=0,5 m/s^2 K=1,5 m/s^2

APLINKOS APSAUGA IR

Vidaus degimo variklius turinčių gaminių negalima išmesti kartu su buities atliekomis, juos reikia atiduoti į atitinkamą atliekų perdirbimo įmonę. Informacijos apie atliekų perdirbimą kreiptis į pardavėją arba vietos valdžios institucijas. Susidėvėję elektriniai ir elektroniniai prietaisai turi gamtai kenksmingų medžiagų. Antriniam perdirbimui neatiduoti prietaisai, kelia pavojų aplinkai ir žmonių sveikatai.

* Pasiliekame teisę daryti pakeitimus.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa“ (toliau: „Grupa Topex”), kurios buveinė yra Varšuvoje, ul. Pograniczna 2/4 informuoja, kad visos šios instrukcijos (toliau: „instrukcija”) autorinės teisės, tai yra šioje instrukcijoje esantis tekstas, nuotraukos, schemos, paveikslai bei jų išdėstymas priklauso tik Grupa Topex ir yra saugomos pagal 1994 metais, vasario 4 dieną, dėl autorių ir gretutinių teisių apsaugos, priimtą įstatymą (t.y., nuo 2006 metų įsigaliojęs įstatymas Nr. 90, vėliau 631 su įstatymo pakeitimais).Neturint raštiško Grupa Topex sutikimo kopijuoti, perdaryti, skelbti spaudoje, keisti panaudojant komerciniams tikslams visą ar atskiras instrukcijos dalis yra griežtai draudžiama bei gresia civilinė ar baudžiamoji atsakomybė.

INSTRUKCIJU TULKOJUMS NO ORIGINÄLVALODAS

KĒDESI ZĀGIS AR IEKŠDEDZES DZINĒJU

58G950

UZMANĪBU! PIRMS UZSĀKT LIETOT ELEKTROINSTRUMENTU, NEPIECIEŠAMS UZMANĪGI IZLASĪT DOTO INSTRUKCIJU UN SAGLABĀT TO.

DETALIZETIE DROŠIBAS NOTEIKUMI

KĖDESI ZĀGA AR IEKŠDEDZES DZINĖJU LIETOŠANAS DROŠĪBAS NOTEIKUMI

Bridinājums!
