NAUDOJIMO INSTRUKCIJA MS55800E NAC

Operatoriaus sauga 6

Funkcijos ir valdikliai 12

Naudojimas ....13

Techniné priežiūra 17

Saugojimas....19

Trikčių šalinimas....20

Techniniai duomenys 21

PASTABA: Šiame vadove „kairė“ ir „dešinė“ pusės nurodomos žiūrint iš darbo padėties.

Bendroji informacija

Dėkojame, kad pirkote šį kokybišką „MURRAY“ sniego valytuvą. Mums malonu, kad pasitikite mūsų prekės ženklu.

Eksploatuojant ir techniškai prižiūrint pagal šią instrukciją, šis „MURRAY“ gaminys patikimai jums tarnaus daugelį metų.

Šiame vadove pateikiama saugos informacija, siekiant supažindinti Jus su pavojais ir rizika, susijusia su sniego valytuvais, ir kaip šių pavojų išvengti. Šis sniego valytuvas sukurtas ir skirtas tik sniegui valyti ir neskirtas naudoti jokiam kitam tikslui.

Labai svarbu, kad perskaitytumėte ir suprastumėte šią instrukciją, ir kad kiekvienas, kuris naudos šį įrengimą, ją perskaitytų ir suprastų. Išsaugokite šią instrukciją.

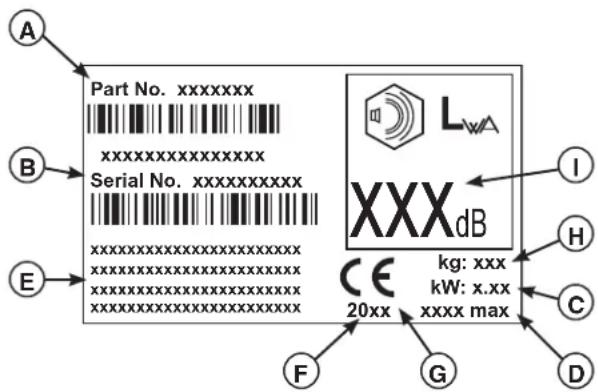

Gaminio identifikacijos žyminė lentelė

A. Gamintojo identifikacijos numeris
B. Gamintojo serijos numeris
C. Galingumas kilovatais
D. Maksimalios variklio apsukos sūkiais per minutę
E. Gamintojo pavadinimas ir adresas
F. Pagaminimo metai
G. CE atitikties logotipas
H. Árenginio svoris kilogramais
I. Garantuotas garso galios lygis decibelais

Gaminio duomenys

Susisiekę su įgaliotuoju atstovu dėl keičiamujų dalių užsakymo, techninės priežiūros arba informacijos, PRIVALOTE pateikti šiuos numerius.

Atitinkamose vietose įrašykite savo modelio pavadinimą/ numerį, gamintojo priskirtus identifikacijos numerius, variklio serijos numerius, kad vėliau galėtumėte lengvai jais pasinaudoti.

GAMINIO DUOMENYS
Modelio pavadinimas/numeris
Įrenginio serijos numeris
Prekybos atstovo pavadinimas	Pirkimo data
VARIKLIO DUOMENYS
Variklio markė	Variklio modelis
Variklio tipas/specifikacija	Variklio kodas/serijos numeris

Šios mašinos ilustruotų dalių sąrašą galima atsisiųsti iš www.murray.com. Užsakydami atsargines dalis, pateikite modelio pavadinimą ir serijos numerį.

Autorių teisės. © 2010 m. Briggs & Stratton Power Products Group, LLC

Murray yra Briggs & Stratton Power Products Group, LLC Milwaukee, WI, JAV, prekės ženklas.

Pavojaus simboliai ir jų reikšmės

	Perskaitykite vartotojo vadovą, kuriame pateikti nurodymai dėl eksploatavimo ir saugos
	Prieš atlikdami techninio aptarnavimo ir remonto darbus, išjunkite variklj ir ištraukite raktą
	Sviedžiamų objektų keliamas pavojus
	Ugnies pavojus
	Besisukantis sraigtas / amputavimo pavojus
	Apsinuodijimo anglies monoksidu pavojus
	Išlaikykite saugų atstumą
	Elektros smūgis
	Besisukantis rotorius / amputavimo pavojus
	Neleiskite artyn vaikų

Ant jrenginio esantys valdiklių simboliai

	On / Off Key Switch
	Turn Choke Closed to Start
	Turn Choke Open to Run
	Push Primer 2 Times
	Plug in Extension Cord
	Push Button to Start
		ljunkite sraigtą
	Chute Rotation
	Cold Engine
	Hot Engine

Saugos įspėjimo ženklas ir įspėjamieji žodžiai

Saugos įspėjimo ženklas ⚠ ir įspėjamasis žodis (PAVOJUS, ISPEJIMAS, PERSPĖJIMAS arba PASTABA) yra naudojamas, siekiant parodyti susižeidimo ir (arba) žalos gaminiui tikimybę bei galimą sunkumą. Be to, pavojaus ženklas gali būti naudojamas pavjoaus tipui nurodyti.

PAVOJUS reiškia pavojų, kuris, jo nevengiant, baigsis mirtimi arba sunkiu sužeidimu.

İSPĖJIMAS reiškia pavojų, kuris, jo nevengiant, gali baigtis mirtimi arba sunkiu sužeidimu.

PERSPĖJIMAS reiškia pavojų, kuris, jo nevengiant, galėtų baigtis nesunkiu arba vidutinio sunkumo sužeidimu.

PASTABA reiškia situaciją, kuri galėtų baigtis žala gaminiui.

ISPĖJIMAS

Tam tikrose šio gaminio sudėtinėse dalyse ir su jomis susijusiu- ose prieduose yra cheminių medžiagų, kurios, Kalifornijos valstijos duomenimis, sukelia vėžį, apsigimimus arba daro kitokią reprodukcijos žalą. Nuplaukite rankas po naudojimosi.

ISPÉJIMAS

Variklio išmetamosios dujos turi savo sudėtyje cheminių medžiagų, žinomų Kalifornijos valstijoje, kaip sukeliančias vėžį, apsigimimus arba kitaip veikiančias paveldimumą.

JSPÈJIMAS

• Dažniausia su sniego valytuvais susijusi sužalojimo priežastis – rankos prilietimas prie besisukančios sparnuotės, esančios išmetimo latako viduje.
• Šis sniego valytuvas gali nupjauti rankas ir kojas bei svaidyti objektus. Perskaitykite ir vadovaukitės visais šiame vadove pateiktais nurodymais dėl saugos. Jeigu nesivadovausite šiuo nurodymu, galite žūti arba sunkiai susižeisti.

⚠️ ISPĖJIMAS
	Prieš pradėdami eksploatuoti šį įrenginį, perskaitykite, supraskite ir vadovaukitės visais šiame vartotojo vadove išdėstytais nurodymais dėl šio sniego valytuvo.Jeigu nesivadovausite šiame vadove pateiktais nurodymais dėl saugos, galite žūti arba sunkiai susižeisti.
Nuodugniai susipažinkite su valdikliais ir kaip tinkamai naudoti šį sniego valytuvą.Prieš pradėdami eksploatuoti šį sniego valytuvą, būtinai įsitikinkite, ar esate tinkamai kvalifikuoti.Žinokite, kaip greitai išjungti agregatą ir atjungti valdiklius.Niekada neleiskite niekam eksploatuoti šio sniego valytuvo be tinkamo instruktažo.Jeigu sniego valytuvą ketinate saugoti ilgą laiko tarpą, visuomet vadovaukitės vartotojo vadove pateiktais nurodymais.Kai reikia, pataisykite arba pakeiskite saugos ir instrukcijos žymėtines lenteles naujomis.Niekada nebandykite atlikti šio sniego valytuvo kapitalinio remonto patys, jeigu nesate tam tinkamai kvalifikuotas. Netinkamai atlikus techninės priežiūros darbus, sniego valytumas gali pavojingai veikti, jis gali sugesti ir gali būti panaikinta gaminio garantija.

• Nuodugniai susipažinkite su valdikliais ir kaip tinkamai naudoti ši sniego valytuvą.
• Prieš pradėdami eksploatuoti šį sniego valytuvą, būtinai įsitikinkite, ar esate tinkamai kvalifikuoti.
• Žinokite, kaip greitai išjungti agregatą ir atjungti valdiklius.
• Niekada neleiskite niekam eksploatuoti šio sniego valytuvo be tinkamo instruktažo.
• Jeigu sniego valytuvą ketinate saugoti ilgą laiko tarpą, visuomet vadovaukitės vartotojo vadove pateiktais nurodymais.
• Kai reikia, pataisykite arba pakeiskite saugos ir instrukcijos žymėtines lenteles naujomis.
• Niekada nebandykite atlikti šio sniego valytuvo kapitalinio remonto patys, jeigu nesate tam tinkamai kvalifikuotas. Netinkamai atlikus techninės priežiūros darbus, sniego valytumas gali pavojingai veikti, jis gali sugesti ir gali būti panaikinta gaminio garantija.

⚠ PAVOJUS
	Sniego išmetimo latake yra besisukantis rotorius sniegui išmesti. Niekada nevalykite ir neatkiškite išmetimo latako rankomis. Rotorius gali greitai pagriebti pirštus. Visuomet nau-dokite valymo įrankį.Nesilaikant šių nurodymų dėl saugos, tai gali baigtis traumuojančia amputacija arba sunk-omis plėštinėmis žaizdomis.Laikykite rankas, pėdas ir drabužius atokiai nuo besisukančių dalių. Besisukančios dalys gali įtraukti rankas, kojas, plaukus, aprangą arba kokį daiktą.Nesilaikant šių nurodymų dėl saugos, tai gali baigtis traumuojančia amputacija arba sunkomis plėštinėmis žaizdomis.
Valydami, taisydami arba apžiūrėdami šį sniego valytuvą, įsitikinkite, kad variklis yra IŠJUNGTAS, uždegimo žvakės laidas yra atjungtas, o visos judamosios dalys sustojo.Nekiškite rankų ar kojų artyn prie besisukančių dalių arba po jomis. Visada stovėkite atokiai nuo sniego išmetimo angos.Niekada neeksploatuokite sniego valytuvo be tinkamų sumontuotų ir veikančių apsauginių dangčių ir kitų saugos įtaisų.Niekada nepalikite sniego valytuvo su veikiančiu varikliu be priežiūros. Visada atjunkite sraigtą ir traukos valdiklius, išjunkite variklj ir ištraukite raktelį.Laikykite visus laisvus drabužius atokiai nuo sniego valytuvo priekio ir sraigto. Šalikus, kumštines pirštines, kabančias drabužių užrišimo virveles, laisvus drabužius ir kelnių klešnes gali greitai įtraukti besisukantis prietaisas ir gali įvykti amputacija. Pariškite ilgus plaukus ir nusiimkite papuošalus.Pabaigę sniego valymo darbą, leiskite mašinai padirbti dar kelias minutes, kad neapšaltų kolektorius/rotorius.Atjunkite kolektoriaus/sparnuotės maitinimą, kai sniego valytuvas gabenamas arba nenaudojamas.

⚠ PAVOJUS
	Gali įvykti tragiškų avarijų, jeigu operatorius nebus budrus, kad darbo vietoje nebūtų vaikų. Vaikus dažnai sudomina veikiantis agregatas. Niekada nemanykite, kad vaikai liks ten, kur paskutinį kartą juos matėte.
Darbo metu neleiskite vaikams būti šalia. Šis įrenginys visuomet patraukia vaikų dėmesį. Būkite atidūs, kad nesužeistumėte šalia esančių žmonių.Būkite budrūs ir išjunkite mašiną, jeigu darbo vietoje pasirodo vaikas.Niekada neleiskite vaikams eksploatuoti šio įrengimo.Būkite ypač atsargūs, kai priartėjate prie nematomų posūkių, krūmokšnių, medžių arba kitų objektų, kurie gali trukdyti matomumui. Šalia jų gali būti vaikų.

⚠ PAVOJUS
	Variklio išmetamosiose dujose yra bekvapių nuodingų nuodų - anglies monoksido.Kvėpuojant anglies monoksido dujomis, gali kilti pykinimas, nualpimas arba mirtis.
Užveskite variklj ir leiskite jam veikti lauke.Niekuomet neužveskite variklio uždaroje patalpoje, net jeigu jos durys ar langai yra atidaryti.

⚠ PAVOJUS
	Sraigtas gali pagriebti daiktus ir išsviesti juos pro sniego išmetimo lataką. Niekada nenukreipkite sniego išmetimo latako link praeiviu ir leiskite jiems praeiti sniego valytuvo priekį. Nesilaikant šių nurodymų dėl saugos, galima sukelti mirtį arba sunkų sužeidimą.
Darbo metu ir atliekant reguliavimo arba remonto darbus, visuomet dévėkite apsauginius akinius arba apsauginius antveidžius.Visuomet atkreipkite dėmesį i sniego išmetimo kryptį. Sveidžiami objektai gali sužeisti šalia esančius praeivius, gyvūnus arba padaryti žalos turtui.Naudodami sniego valytuvą, visuomet atkreipkite dėmesį i darbo aplinką. Važiuojant pro tokius apsnigtus daiktus kaip žvyras, durų kilimėliai, laikraščiai, žaislai ir akmenys, jie gali būti pagriebti ir išsviesti pro sniego išmetimo lataką, arba jie gali užstrigdyti sraigta.Būkite itin atsargūs, dirbdami žvyruotuose keliuose, takuose ar plentuose arba važiuodami per juos.Pareguliuokite kolektoriaus korpuso aukštį, kad jis neliestų žvyru arba skalda padengto kelio paviršiaus.Niekada neeksploatuokite sniego valytuvo šalia stiklinių aptvarų, automobilių, languę, šulinių, kalnu šlaitų ir pan., prieš tai tinkamai nenustatę sniego išmetimo latako kampo.Apžiūrėkite teritoriją, kurioje planuojate naudoti sniego valytuvą. Pažymėkite takelių ir įvažiavimų ribas.
⚠️ JSPĖJIMAS
[wZWG]	Degalai ir jo garai yra nepaprastai degūs ir sprogūs. Visuomet būkite labai atsargūs su degalais.Jeigu nesivadovausite šiais nurodymais dėl saugos, gali kilti gaisras arba sprogimas, kurie gali sukelti sunkių nudegimų arba mirtį.
PILDAMI BENZINĄIšjunkite variklj ir, prieš atidarydami degalų bako dangtelį ir pripildami degalų, palaukite bent 2 minutes, kad jis atvėstų.Pilkite kurą į baką tik lauke arba labai gerai vėdinamoje patalpoje.Nepilkite per daug degalų į baką. Nepilkite degalų daugiau nei iki degalų bako kaklelio apačios, kad liktų vietos benzinui plėstis.Saugokite degalus nuo kibirkščių, atviros ugnies, nuolat jungtų dujų degiklių, šilumos ir kitų uždegimo šaltinių.Dažnai tikrinkite degalų linijas, degalų bako dangtelį ir montavimo dalis, ar jos nenusidėvėję arba neįskilę. Jei reikia, pakeiskite susidėvėjusias ar pažeistas dalis.Naudokite tinkamą degalų baką.Jeigu degalai išsilietų, palaukite, prieš užvesdami variklj, palaukite, kol jie išgaruos.PRIEŠ [JUNGIANT VARIKLĮ]Įsitikinkite, kad uždegimo žvakė, duslintuvas, degalų bakas ir oro filtras (jei įrengtas), yra sumontuoti ir tinkamai užtvirtinti.Neužveskite variklio, kai uždegimo žvakė yra išimta.Išsipylus degalams, nebandykite užvesti variklio, tik patraukite sniego valytuvą šalin nuo degalų išsiliejimo vietos ir venkite sukurti kokį nors uždegimo šaltinį, kol degalų garai neišsisiklaidys.Neužliekite variklio degalais. Atlikite šiame vadove pateiktus nurodymus, kaip užvesti variklj.Jeigu varilis užlietas, nustatykite droselinę sklendę (jeigu įrengta) į padėtį ATIDARYTI/PALEISTI, pastumktie droselį į padėtį GREITAS ir užvesdinėkite variklj tol, kol jis užsives.DIRBANT SU IRANGANepaverskite sniego valytuvo tokiu kampu, kad išsilietų jame esantys degalai.Nedroseliuokite karbiuratoriaus, norėdami sustabdyti variklj.Niekada neužveskite variklio be oro valymo bloko (jei įrengtas) arba oro filtro (jeigu įrengtas).KEISDAMI ALYVĄIšleidžiant alyvą pro viršutirajyvos pildymo vamzdelį, degalų bakas privalo būti tuščias, kitaip degalai gali ištekėti ir sukelti gaisrą arba sprogimą.TRANSPORTUOJANT IRANGĄGabenkite IŠTUŠTINE degalų baką arba IŠJUNGE degalų padavimo išjungimo vožtuvą.KURO ARBA IRANGOS SU KURU LAIKYMASSaugokite atokiai nuo krosnių, viryklių, vandens šildytuvų ar kitų buitinių prietaisų su atvirais duju degikliai arba kitų uždegimo šaltinių, nes jie gali uždegti degalų garus.

⚠️ ISPĖJIMAS
	Norint saugiai naudoti sniego valytuvą, reikia tinkamai rūpintis ir techniškai prižiūrėti jo variklj.
Prieš užvesdami variklj, atleiskite visas sankabas ir jjunkite neutralią pavarą.Prieš pradėdami valyti sniegą, leiskite varikliui prisitaikyti prie lauko temperatūros.Visuose sniego valytuvuose, kuriuose įrengti elektra varomi varikliai arba elektra užvedami varikliai, naudokite jžemintą, trijų vijų elektros kištuką.

⚠️ ISPĖJIMAS
	Vedamas variklis sukelia kibirkštį.Kibirkštis galī uždegti netoliese esančius de-gius garus arba dujas.Gali įvykti sprogimas ir kilti gaisras.
Jeigu šalia yra gamtinių arba suskystintųjų dujų nuotėkis,neužveskite variklio.Nesuslėkite užvedimui skirtų skysčių, nes garai yra degūs.

	Varikliui veikiant, išskiriama šiluma. Variklio dalys, ypač duslintuvas, labai jkaista.Nesilaikant šių nurodymų dėl saugos, prisili-etus, galima smarkiai nudegti.
Niekada nelieskite įkaitusio variklio arba duslintuvo. Prieš liesdami duslintuvą, variklio cilindrą ir rotoriaus briaunas, palaukite, kol šios dalys atvės.Nuvalykite purvą aplink duslintuvą ir cilindrą.Prieš pradėdami naudoti įrenginį miškingose, žolėtose arba krūmingose vietose, sumontuokite ir techniškai prižiūrėkite apsaugą nuo kibirkščių, laikydamiesi tinkamos darbų eigos.Šio variklio negalima naudoti ant neapdirbto miško, krūmynų ar žolės paviršių, jei variklio išmetimo sistemoje nejrengtas kibirkščių stabdiklis, atitinkantis galiojančius vietos arba valstijų įstatymus, nes tai prieštarauja Kalifornijos valstybinių išteklių kodekso 4442 skyriuje išdėstytoms nuostatoms (angl. California Public Resource Code Section 4442).Kitose valstijose gali galioti panašus įstatymai. Jus galite jsigyti kibirkšties gaudiklj, pritaikytą Jūsų išmetimo sistemai, pas originalios įrangos gamintoją, pardavėją arba atstovą.
⚠️ ISPĖJIMAS
	Siekiant užtikrinti saugų darbą ir eksploatavimą, šis sniego valytuvas turi būti tinkamai techniškai prižiūrimas. Jeigu nesiva-dovausite šiame vadove pateiktais nurodymais dėl saugos, galite žūti arba sunkiai susižeisti.
Atlikdami bet kokius sniego valytuvo techninės priežiūros arba remonto darbus, IŠJUNKITE variklj, atjunkite uždegimo žvakės laidą ir laikykite jį atokiai nuo jos, kad kas nors netyčia neužvestų variklio.Dažnai tikrinkite kaištinius varžtus ir kitas tvirtinimo dalis, ar jie yra tinkamai užveržti.Veržlės ir varžtai turi būti tvirtai užveržti, sniego valytuvas turi būti geros būklės.Niekada negadinkite apsauginių prietaisų. Reguliariai patikrinkite, ar jie tinkamai veikia ir, jeigu jie tinkamai neveikia, atlikite būtinus remonto darbus.Sudedamosios dalys gali susidėvėti, sugesti, jos gali būti apgadintos. Dažnai tikrinkite sudedamąsias dalis ir, jeigu reikia, pakeiskite jas rekomenduojamomis dalimis.Dažnai tikrinkite valdymo svirčių veikimą. Pareguliuokite ir, jeigu reikia, atlikite techninį aptarnavimą.Atlikdami remonto darbus naudokite tik gamyklos patvirtintas arba joms lygiavertes keičiamąsias dalis.Atlikdami bet kokius nustatymo ir reguliavimo darbus, visada vadovaukitės gamykline technine specifikacija.Naudokite tik gamintojo patvirtintus papildomus įtaisus ir priedus, pavyzdžiui, ratų balastus, atsvarus arba vairuotojo kabinas.Niekada nebandykite atlikti jokių reguliavimo darbų, kai variklis veikia (išskyrus tuos atvejus, kai tai konkrečiai rekomenduoja gamintojas).

• Darbo vietoje neturi būti žmonių, ypač mažų vaikų ir kambarinių gyvūnėlių.
• Kruopščiai apžiūrėkite vietą, kurioje naudosite ši sniego valytuvą, ir pašalinkite visus durų kilimėlius, rogutes, lentas, laidus ir kitus pašalinius objektus.
• Nedirbkite su šiuo sniego valytuvu, neapsirengę tinkamu žieminių drabužių.
• Dévékite avalynę, kuri użtikrintų tvirtą atramą ant slidžių paviršių.
• Būkite atsargūs, kad nepaslystumėte arba nenukristumėte, ypač dirbdami su šiuo sniego valytuvu atbuline eiga.
• Niekada neeksploatuokite sniego valytuvo esant blogam matomumui arba blogam apšvietimui. Visada tvirtai remkitės kojomis ir tvirtai laikykitės už rankenu.
• Nevalykite sniego, važiuodami nuokalnémis skersai. Keisdami kryptis nuokalnése, būkite itin atsargūs. Nebandykite valyti sniego ant stačių šlaitų.
• Neviršykite mašinos galios, bandydami valyti sniegą per greitai.
• Niekada neeksploatuokite šios mašinos, važiuodami dideliu greičiu slidžiais keliais. Dirbdami atbuline eiga, žiūrėkite atgal ir būkite atsargūs.
• Nenaudokite sniego valytuvo ant paviršių, esančių virš žemės lygio, pavyzdžiui, gyvenamųjų namų, garažų, prieangių arba kitų panašių konstrukcijų arba pastatų stogų.
• Operatoriai turėtų įvertinti savo sugebėjimą pakankamai saugiai valdyti agregatą, kad apsisaugotų patys ir nesužeistų aplinkinių.
• Sniego valytuvas skirtas valyti tik sniegą. Nenaudokite sniego valytuvo jokiems kitiems tikslams.
  • Nesodinkite šalia pakeleiviu.
• Atsitrenkę i pašalinj objektą, IŠJUNKITE variklį, atjunkite laidą nuo elektrinio variklio, atidžiai apžiūrėkite sniego valytuvą, ar jis neapgadintas, ir atitaisykite gedimą prieš vėl jį jjungdami ir eksploatuodami.
• Jeigu sniego valytuvas nejprastai vibruoja, IŠJUNKITE variklj. Vibracija paprastai yra įspėjimas apie gedimą. Jeigu reikia remonto, atiduokite ji pataisyti įgaliotajam atstovui.
• Modeliuose su elektriniu būdu užvedamais varikliais, varikliui užsivedus, atjunkite maitinimo laidą.

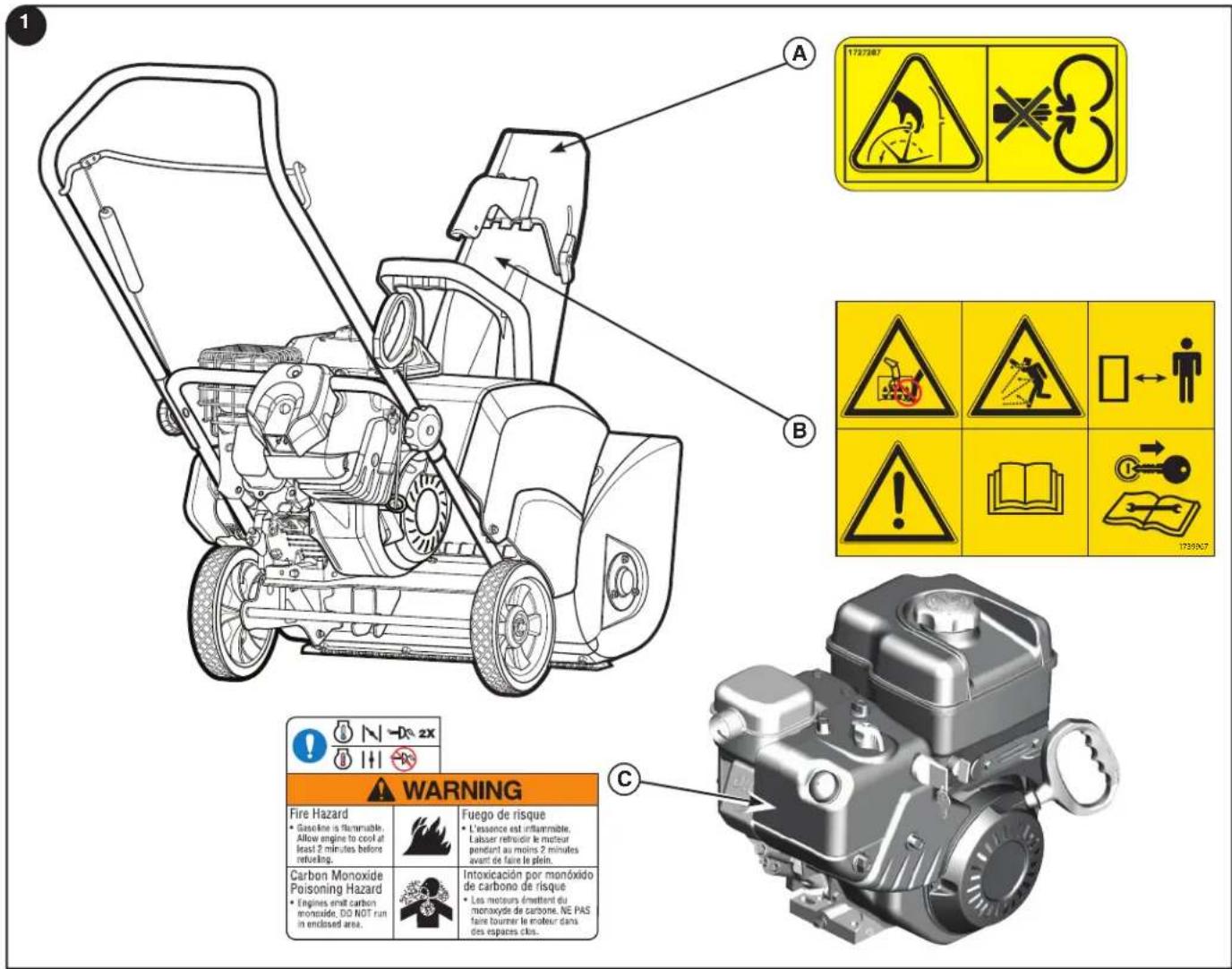

Prieš pradėdami naudoti šį sniego valytuvą, perskaitykite visus ant sniego valytuvo esančius saugos ženklus. Šie perspėjimai ir įspėjimai skirti jūsų saugumui užtikrinti. Norėdami išvengti susižeidimo arba žalos sniego valytuvui, perpraskite ir vadovaukitės visais saugos ženklais.

Jeigu bet kurie saugos ženklai nusidėvėtų arba būtų pažeisti ir taptų nejskaitomi, užsisakykite iš vietos atstovo naujus lipdukus.

Išmetimo latako pavojaus ženklas

Sraigto pavojaus ženklas

Droselio / valdymo įspėjimo ženklas

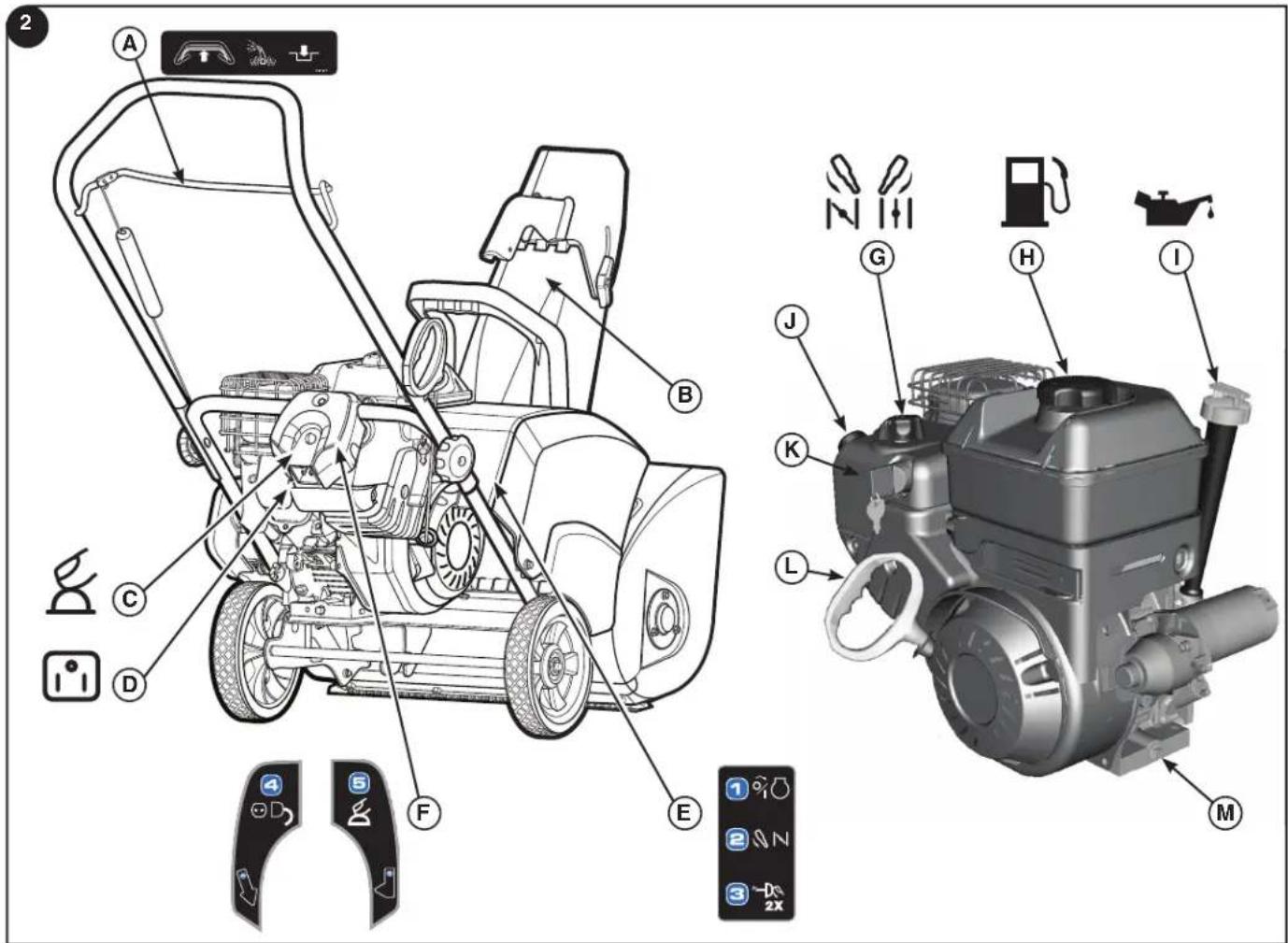

Sniego valytuvo valdikliai ir valdymo ženklai (2 pav.)

A — Sraigto valdiklis
B — Kreiptuvo valdymo svirtis
C — Elektrinio užvedimo mygtukas
D — Maitinimo laido lizdas
E — Nurodymai, kaip užvesti / 1–3 žingsniai
F — Nurodymai, kaip užvesti / 4 ir 5 žingsniai

Variklio valdikliai

G — Droselinés sklendès valdymo rankenélè
H — Kuro bakas ir dangtis
I — Alyvos pildymo angos dagtelis (su lygio matuokliu)
J — Inžektoriaus mygtukas
K — IJUNGIMO/IŠJUNGIMO raktas arba ištraukiamas/jkišamas raktas (pagal komplektaciją)
L — Rankinio starterio rankena
M — Alyvos išpylimo anga

ISPÉJIMAS

Naudojant sniego valytuvą, pašaliniai objektai gali būti sviedžiami i akis ir sunkiai jas sužeisti. Prieš pradėdami naudoti sniego valytuvą, visuomet užsidėkite apsauginius akinius arba antveidžius.

Alyvos tikrinimas / pildymas

PRANEŠIMAS: Variklis iš gamyklos pristatomas be alyvos. Prieš užvesdami variklj, būtinai pripilkite alyvos, kaip nurodyta šioje naudojimo instrukcijoje. Jeigu užvesite variklj nepripylę alyvos, jis bus nepataisomai sugadintas ir garantija jam nebegalios.

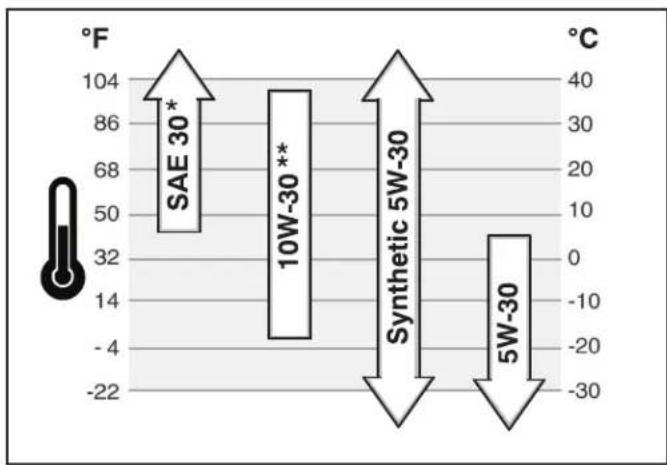

1. Patikrinkite, ar jrenginys stovi tiesiai. Naudokite aukštos kokybės alyvą, kuri yra klasifikuojama kaip „skirta techninei priežiūrai SG, SH, SJ arba aukštesnės klasės alyva“. Sintetinė variklio alyva 5W30 yra tinkamą naudoti esant bet kokiai oro temperatūrai. NEMAISYKITE alyvos ir benzino. Žr. rekomenduojamų alyvų lentelę.
2. Nuimkite alyvos pildymo angos dangteli/lygio matuokli (A, 3 pav.) ir nušluostykite jj švariu skudurėliu.
3. Uždenkite dangtelj/lygio matuoklj ir užsukite jj pagal laikrodžio rodyklę.
4. Nuimkite alyvos pildymo angos dangtelj/lygio matuoklj ir patikrinkite alyvą.
5. Jei reikia, pripilkite dar alyvos, kol jos lygis pasieks ant alyvos pildymo angos dangtelio/lygio matuoklio esančią żymę PILNAS (FULL). Neperpilkite.
6. Tvirtai užsukite dangtelj/lygio matuoklj.

Rekomendacijos dėl degalų

Degalai turi atitikti šiuos reikalavimus:

• Tai turi būti švarus, nesenas, neetiliuotas benzinas.
- Minimalus oktaninis skaičius 87 / 87 AKI (91 RON). Darbui aukštumose, žr. toliau.

- Tinka degalų mišiniai, kuriuose yra iki 10 % etanolio (benzino, sumaišyto su alkoholiu) arba iki 15 % MTBE (metil-tetra-butil-eterio).

PRANEŠIMAS: Nenaudokite neapboruotų benzino rūšių, pavyzdžiui, E85. Nemaišykite alyvos ir benzino ir nemodifikuokite variklio, kad jis galėtų veikti naudojant kitas degalų rūšis. Dėl to suges variklio sudedamosios dalys ir nebegalios garantija.

Norėdami apsaugoti degalų sistemą nuo nuosėdu susidarymo, jpilkite į degalus degalų stabilizatoriaus. Visi degalai yra skirtingi. Jeigu atsirastų užvedimo arba veikimo problemų, pakeiskite degalų tiekėją arba naudokite kitos rūšies degalus. Šis variklis yra patvirtintas kaip naudojantis benziną. Išmetamųjų dujų kontrolės sistemą EM (variklio modifikacija).

Darbas kalnuose

Dirbant didesniame nei 1 524 metru (5 000 pėdu) aukštyje virš jūros lygio, galima naudoti 85 okteninio skaičiaus/85 AKI (89 RON) benziną. Norint, kad išmetalų kiekis neviršytų nustatyto lygio, reikia nustatyti įrenginį darbui dideliame aukštyje. Naudojant įrenginį be šio nustatymo, sumažės jo darbo charakteristikos, padidės degalų sąnaudos ir padidės išmetalų kiekis. Dėl informacijos, kaip nustatyti įrenginį darbui dideliame aukštyje, kreipkitės į įgaliotajį Briggs & Stratton“ atstovą.

Nerekomenduojama naudoti variklio su dideliam aukščiui skirtu rinkiniu esant mažesniam nei 762 metru (2 500 pėdu) aukščiui.

Degalų pildymas

⚠️ ISPĖJIMAS
	Degalai ir jo garai yra nepaprastai degūs ir sprogūs.Ugnis arba sprogimas gali jus nudeginti arba užmušti.
Pildami benzinąPrieš atsukdami degalų bako dangtelį, išjunkite variklj ir palaukite bent dvi minutes, kad jis atvėstų.Pilkite kurą į baką tik lauke arba labai gerai vėdinamoje patalpoje.Neperpilkite kuro bako. Kadangi kuras gali plėstis, nepilkite virš apatinės kaklelio ribos.Saugokite degalus nuo kibirkščių, atviros ugnies, nuolat jjungtų dujų degiklių, šilumos ir kitų uždegimo šaltinių.Dažnai tikrinkite degalų linijas, degalų bako dangtelį ir montavimo dalis, ar jos nenusidėvėję arba nejskilę. Jei reikia, pakeiskite susidėvėjusias ar pažeistas dalis.Jeigu degalai išsilietų, palaukite, prieš užvesdami variklj, palaukite, kol jie išgaruos.

1. Nuvalykite aplink degalų dangtelį esanti purvą ir nešvarumus. Nuimkite degalų dangtelį (A, 4 pav.).
2. Pripilkite degalų į degalų baką. Kadangi kuras gali plėstis, nepilkite virš apatinės kaklelio ribos.
3. Užsukite kuro bako dangtj.

Variklio užvedimas

⚠️ ISPĖJIMAS
	Elektriniame starteryje jrengtas trifazis maitinimo laidas ir kištukas, skirtas jungti j namų ūkyje esantį kintamosios srovės maitinimo tinklą. Maitinimo laidas visuomet turi būti tinkamai jžemintas, kad būtų išvengta elektros smūgio.
Jeigu jūsų namuose nėra jžemintos trifazės elektros sistemos, jokiais būdais nenaudokite šio elektrinio starterio. Susisiekite su kvalifikuotu, licenciją turinčiu elektriku, kad jis jūsų namuose jrengtų trifaze jžemintą sistemą.

Norėdami prijungti maitinimo laidą, pirma visuomet prijunkite maitinimo laidą prie įrenginyje esančios skirstomosios dežės, tuomet junkite kitą galą i jžemintą elektros lizda. Užvedę variklj, visų pirma ištraukite maitinimo laidą iš jžeminto elektros lizdo.

Isitikinkite, kad variklio alyva siekia ant pildymo angos dangtelio/lygio matuoklio esančią žymę PILNAS (FULL). Sniego valytuvo variklis yra sumontuotas su kintamosios srovės elektros starteriu ir atatrankos (rankinis) starteris. Prieš užvesdami variklj, būtinai perskaitykite toliau pateiktą informaciją.

Jeigu variklis užlietas, nustatykite droselinę sklendę i padėtį ATIDARYTI/PALEISTI ir bandykite užvesti variklj tol, kol jis užsives.

Užveskite variklj tokiu būdu:

1. Patikrinkite alyvos lygj. Žr. skyrių „Alyvos tikrinimas / pildymas“.
2. Isitikinkite, kad sraigto valdikliai yra išjungti.
3. įkiškite ĮJUNGIMO/IŠJUNGIMO raktą (A, 5 pav.) ir pasukite jį i ON (jjungimo) padėtį, arba įkiškite ištraukiamą/įkišamą raktą, jeigu jis įrengtas.
4. Jeigu variklis šaltas, iki galo pasukite droselinės sklendės valdymo rankenėlę (B) pagal laikrodžio rodyklę.
   Pastaba: Nenaudokite droselinės sklendės šiltam varikliui užvesti.
5. Dukart paspauskite detonatoriaus mygtuką (C).
   Pastaba: NENAUDOKITE inžektoriaus šiltam varikliui užvesti.

⚠️ ISPĖJIMAS
	Greitas starterio laido jtraukimas (atatranka) patrauks jūsų ranką link variklio greičiau, nei jūs galėsite jį paleisti.
Dėl to gali būti sulaužyti, įskelti kaulai, gali atsirasti sumušimų arba sausgyslių patempimų. Užvesdami variklj, lėtai traukite starterio laidą tol, kol pajusite pasipriešinimą, tuomet staigiai truktelėkite, kad išvengtumėte atatrankos.

1. Užvedimas rankiniu būdu: Tvirtai laikykite starterio laido rankeną (D, 5 pav.). Lėtai traukite starterio laido rankeną tol, kol pajusite pasipriešinimą, tuomet staigiai truktelėkite. Pastaba: Jeigu po trijų mėginimų variklis neužsiveda, žr. variklio vadove esantį skyrių „Trikčių šalinimas“.

⚠️ ISPĖJIMAS
	Jeigu ilginimo laidas būtų pažeistas, jį privalo pakeisti gamintojas (arba jo klientų aptarna-vimo atstovas) arba tinkamai kvalifi kuotas asmuo, kad būtų išvengta pavojaus.

1. Elektrinis užvedimas: Pirmiausiai prijunkite ilginimo laidą (E, 6 pav.) prie maitinimo laido lizdo (F), tuomet ijunkite i sieninį lizdą. Jeigu reikia papildomo ilginimo laido, įsitikinkite, kad jis būtų trijų vielų.

2. Elektrinis užvedimas: Nuspauskite starterio mygtuką (G). Užvedę variklj, pirmiausiai ištraukite ilginimo laidą iš sieninio lizdo, tuomet iš maitinimo laido prijungimo lizdo.

Svarbu: Norėdami pailginti starterio naudojimo laiką, naudokite trumpus užvedimo ciklus (maks. penkių sekundžių trukmės). Palaukite apie 1 minute tarp paleidimo ciklų.

Pastaba: Jeigu po trijų mėginimų variklis neužsiveda, žr. variklio vadove esantį skyrių „Trikčių šalinimas“.

Variklio išjungimas

!SPÈJIMAS
	Benzinas ir jo garai yra nepaprastai degūs ir sprogūs. Ugnis arba sprogimas gali jus nudeginti arba užmušti. NEDROSELIUOKITE karbiuratoriaus, norėdami sustabdyti variklj.

Prieš išjungdami variklj, leiskite jam paveikti kelias minutes, kad išgaruotų ant jo esanti drėgmė.

1. Pasukite IJUNGIMO/IŠJUNGIMO arba ištraukiamą/įkišamą raktą (A, 7 pav.) i ŠJUNGIMO padėtį, arba ištraukite ištraukiamą/įkišamą raktą, jeigu jis įrengtas.
2. Laikykite |JUNGIMO/IŠJUNGIMO arba ištraukiamą/ jkišamą raktą vaikams nepasiekiamoje vietoje. Variklio negalima užvesti ve |JUNGIMO/IŠJUNGIMO arba ištraukiamo/jkišamo rakto.

Sniego valytuvo valdymas

⚠️ ISPĖJIMAS
	Prieš pradėdami dirbti, įsitikinkite, kad priešais sniego valytuvą néra jokių pašalinių žmonių arba klūčių.

NENUKREIPKITE išmetamo sniego link pastatų, nes nematomi daiktai gali būti sviedžiami pakankama jėga, kad padarytų žalos.

1. Išjunkite variklj. Žr. šiame skyriuje „Variklio užvedimas“.
2. Nustatykite išmetimo lalatko krypti ir kampa (A, 8 pav.). Žr. šiame skyriuje „Sniego išmetimo latakas ir kreiptuvas“.
3. Iki galo nuspauskite ir laikykite nuspaudę sraigto valdymo valdiklj (B), kad sraigtas pradėtų suktis. Atleiskite sraigto valdymo svirtį, kad sraigtas būtų atjungtas.
4. Stumkite jrenginj i sniega.
   Pastaba: Valant šlapią, sunkų sniegą, rekomenduojama, kad įrenginys važiuotų mažesniu greičiu, būtų išlaikytas maksimalus droseliavimas ir nebūtų bandoma valyti sniegą per visą įrenginio plotį.
5. Šiek tiek pakreipkite rankenas (C) pirmyn. Tai privers sniego valytuvą pačiam pasvirti pirmyn.

Sniego valytuvo sustabdymas

[SPÈJIMAS]
Prieš pradėdami naudoti mašiną, perskaitykite operatoriaus vadovą. Aplaidžiai naudojama, ši mašina gali būti pavojinga.Niekuomet nenaudokite sniego valytuvo, jeigu ant jo tinkamai nesumontuotos visi apsauginiai dangčiai ir skydai.Niekada nenukreipkite sniego išmetimo latako link langų ir neleiskite pašaliniams žmonėms būti prie mašinos, kai variklis veikia.Pasitraukdami iš darbo padėties, visuomet išjunkite variklj.Prieš atidarydami rotoriaus korpusą arba sniego išmetimo lataką ir prieš atlikdami remonto arba reguliavimo darbus, atjunkite uždegimo žvakės laidą.Palikdami mašiną, ištraukite saugos raktą. Norint sumažinti gaisro pavojų, mašina turi būti švari, neaptaškyta degalais, alyva ir purvu.

⚠️ ISPĖJIMAS
	Niekuomet nejunkite variklio uždaroje, prastai vėdinamoje patalpoje. Variklio išmetamosiose dujose yra ANGLIES VIENDEGINIO – BEKVAPIŲ, MIRTINŲ DUJŲ.
Laikykite rankas, pėdas, plaukus ir laisvus drabužius atokiai nuo besisukančių variklio ir sniego valytuvo dalių.Duslintuvo ir šalia esančios sričių temperatūra gali viršyti 66°C (150°F). Stenkitės neliesti šių sričių.NELEISKITE vaikams naudoti sniego valytuvo arba būti šalia sniego valytuvo, kai jis veikia.

1. Atleiskite sraigto valdiklj (A, 9 pav.).
2. Pasukite IJUNGIMO/IŠJUNGIMO jungiklj (B) i IŠJUNGIMO padėtį ir išimkite arba ištraukite IŠTRAUKIAMĄ/IKIŠAMĄ raktą.

Sniego valytuvo saugos patikra

⚠️ ISPĖJIMAS
	Niekuomet nejunkite variklio uždaroje, prastai vėdinamoje patalpoje. Sniego išmetimo latake yra besisukantis sraigtas snegui išmesti.Niekada nevalykite ir neatkiškite išmetimo latako rankomis.
Pirštai gali būti greitai pagriebti: tai gali baigtis traumuojančia amputacija arba sunkomis plėštinėmis žaizdomis. Norėdami išvalyti arba atkišti išmetimo lataką, visada naudokite valymo [rank].

!ISPÉJIMAS

!ISPÈJIMAS
	Daþniausia su sniego valytuvais susijusi supalojimo prieþastis – rankos prilietimas prie besisukančio sraigto, esančio išmetimo latako viduje.
Šis sniego valytuvas gali nupjauti rankas ir kojas bei svaidyti objektus. Perskaitykite ir vadovaukitės visais šiame vadove pateiktais nurodymais dėl saugos. Jeigu nesivadovausite šiuo nurodymu, galite žūti arba sunkiai susižeisti.

Bandymas – sraigtas/rotorius

1. Užveskite jrenginj ir jjunkite sraigto valdiklj (A, 9 pav.).
2. Atleiskite sraigto valdiklj.
3. Sraigtas privalo sustoti per 5 sekundes arba greičiau

Sniego išmetimo latakas ir kreiptuvas

Sniego išmetimo latako rankinis pasukimas

Suimkite kreiptuvo rankenoje esančia sniego išmetimo latako rankeną (A, 10 pav.) ir pasukite išmetimo lataką kairén, dešinén arba bet kuria priekine kryptimi. Įtempimo plokštelė laiko lataką pageidaujamoje padėtyje.

Pastaba: NENAUDOKITE latako rankenos jrenginiui kelti.

Išmetimo latako sukimas nuotoliniu būdu (jeigu ši funkcija įrengta) – nepavaizduotas

1. Suspauskite ir laikykite mygtuką (B, 10 pav., iklija).
2. Pastumkite rankeną pirmyn, kad pasuktumėte išmetimo lataką prieš laikrodžio rodyklę, arba patraukite rankeną atgal, kad pasuktumėte išmetimo lataką pagal laikrodžio rodyklę
3. Atleiskite mygtuka, kad išmetimo latakas būtų užfiksuotas pageidaujamoje padėtyje.

Pastaba: Nenaudokite didelės jėgos, bandydami valdyti užšąlusius valdiklius. Nuvalykite sniegą ir ledą nuo išmetimo latako pagrindo.

Rankinis kreiptuvo reguliavimas

Atlaisvinkite kreiptuvo sparnuotają veržlę (C, 10 pav.) ir pakelkite arba nuleiskite kreiptuvą, kad nustatytumėte sniego išmetimo aukštį ir nuotolį. Tvirtai priveržkite sparnuotają veržlę, kad kreiptuvas liktu nustatytoje padėtyje.

Greitasis kreiptuvo nustatymas (jeigu ši funkcija irengta)

Suspauskite svirtinj jungiklj (B, 10 pav.), esantj kreiptuvo rankenoje, ir pakelkite arba nuleiskite kreiptuvą, kad nustatytumėte sniego išmetimo aukštį ir nuotolį. Atleiskite svirtinj jungiklj, kad išmetimo latakas būtų užfiksuotas pageidaujamoje padėtyje.

Užkimšto sniego išmetimo latako valymas

⚠️ ISPĖJIMAS
____	Dažniausia su sniego valytuvais susijusi sužalojimo priežastis – rankos prilietimas prie besisukančios sparnuotės, esančios išmetimo latako viduje. Niekada nevalykite ir neatkiškite išmetimo latako rankomis arba tada, kai variklis veikia.
Pirštai gali būti greitai pagriebti: tai gali baigtis traumuojančia amputacija arba sunkiomis plėstinėmis žaizdomis.

1. IŠJUNKITE VARIKL!
2. Palaukite 10 sekundžių, kad rotoriaus mentės nustotų suktis.
3. Naudokite valymo įrankį šalinti sniegą iš sraigto korpuso.

Patarimai dèl naudojimo

1. Sniegas veiksmingiausiai valomas tada, kai jis šalinamas tuoj pat po to, kai iškrenta sniegas.
2. Norėdami visiškai pašalinti sniegą, truputį užeikite ant kiekvieno prieš tai nuvalyto ruožo.
3. Kai tik jmanoma, sniegą reikėtų valyti pavėjui.
4. Važiuodami žvyru arba skalda padengtais paviršiais, šiek tiek nuspauskite rankenas žemyn, kad įrenginys nejtrauktu akmenų. NELEISKITE, kad sniego valytuvas įtrauktu ir svaidytų akmenis ir žvyrą.
5. Pabaigę valyti sniegą, leiskite varikliui kelias minutes padirbti, kad ištirptų susikaupęs sniegas ir ledas.
6. Kruopščiai išvalykite sniego valytuvą po kiekvieno panaudojimo.
7. Prieš užvesdami sniego valytuva, visuomet patikrinkite sraigtą ir rotorių, ar ant jų nesusikaupė ledas ir (arba) purvas, kuris galėtu sugadinti sniego valytuva.
8. Prieš kiekvieną užvedimą patikrinkite alyvos lygi. Įsitikinkite, kad variklio alyva siekia ant pildymo angos dangtelio/lygio matuoklio esančią žymę PILNAS (FULL).

Sniego valytuvas

Kiekvienąkart panaudoję

Nuvalykite nuo sniego valytuvo visą sniegą ir ižą, kad neužšaltų valdikliai

Kas 8 valandas arba kasdien

Atlikite rotoriaus saugos patikrą

Kas 25 valandas arba kasmet

Patikrinkite sniego valytuvą, ar nėra atsilaisvinusių tvirtinimo dalių

Jeigu reikia, pareguliuokite sraigto valdymo kabelį

Kasmet kreipkitės į atstovą

Patikrinkite, ar kaučiukinis sraigtas nenusidėvėjo tiek, kad paveik-tų įrenginio darbą

Paiešos sistema

Pirmosios 5 valandos

Pakeiskite alyvą

Kas 8 valandas arba kasdien

Variklio alyvos lygio tikrinimas

Kas 50 valandas arba kasmet

Variklio alyvos tikrinimas

Patikrinkite duslintuvą ir duslintuvo apsaugą.

Kasmet

Uždegimo žvakės keitimas

Patikrinkite vožtuvo tarpelį *

* Nebūtina, nebent kiltų problemų dėl variklio darbo. Kreipkitės į įgaliotajį atstovą.

Išmetalų kontrolės tvirtinimas

Išmetalų kontorlės prietaisų ir sistemų techninės priežiūros, dalių keitimo arba remonto darbus gali atlikti bet kuri ne transporto priemonių variklių remonto dirbtuvė arba meistras. Visgi, norint gauti nemokamą išmetalų kontrolės paslaugą, darbą privalo atlikti gamyklos įgaliotasis atstovas. Perskaitykite Išmetimo sistemos garantiją.

Alyvos keitimas

Alyvos išpylimas

Panaudota, sena alyva yra pavojingos atliekos, kurias reikia tinkamai sunaikinti. Neišmeskite jų kartu su buitinėmis atliekomis. Dėl saugaus išmetimo tausojant aplinką, kreipkitės į vietos valdžios institucijas, techninio aptarnavimo centrą arba atstovą.

1. Kai variklis išjungtas, bet vis dar šiltas, atjunkite uždegimo žvakės laidą (A, 11 pav.) ir patraukite jį atokiai nuo uždegimo žvakės.
   Pastaba: Norėdami pasiekti uždegimo žvakės laidą, pirmiausiai privalote nuimti nuo variklio apsaugos sniego dangtį. Žr. šiame skyriuje „Uždegimo žvakės keitimas“.

2. Šiek tiek paverskite jrenginj, tuomet nuimkite alyvos išleidimo angos dangtelj (B, 12 pav.). Išpilkite alyvą i atitinkamą talpą.

3. Išleidę alyvą, uždėkite ir užsukite alyvos išleidimo angos dangtelį.

Alyvos jpylimas

1. Pastatykite variklj horizontaliai.
2. Nuvalykite purvą nuo alyvos pildymo vietos.
3. Duomenis apie alyvos bako talpą rasite techninių duomenų skyriuje.
4. Ištraukite lygio matuoklj (C, 13 pav.) ir nuvalykite jj švarius skudurėliu.
5. Lėtai pilkite alyvą pro variklio alyvos pildymo angą (D). NEPERPILDYKITE. Palaukite vieną minutę ir dar kartą patikrinkite alyvos lygį.
6. Idėkite ir priveržkite matuoklj.
7. Ištraukite matuoklj ir patikrinkite alyvos lygj. Jis turi siekti pilno bako rodiklio, pažymėto ant lygio matuoklio, viršų (E).
8. Idėkite ir priveržkite matuoklj.

Prieiga prie uždegimo žvakės

Tam kad pasiekti uždegimo žvake, turi būti nuimtas sniego dangtis:

1. Ištraukite IJUNGIMO/IŠJUNGIMO raktą (A, 14 pav.) arba ištraukite IJUNGIMO/IŠJUNGIMO jungikli arba ištraukiamą/ikišamą raktą. Laikykite raktą vaikams nematomoje ir nepasiekiamoje vietoje.
2. Suimkite droselinės sklendės valdiklį (B) ir ištraukite jį.
3. Atsukite ir nuimkite montavimo varžtus (C).
4. Atsargiai nuimkite viršutinę apsaugos nuo sniego dangčio dalį (D). NEATJUNKITE inžektoriaus žarnos (E) arba rakto laido (F).
5. Ištruakite uždegimo žvakę (G) ir pakeiskite ją nauja. (Žr. skyrių „Techniniai duomenys“).
6. Prieš uždėdami apsaugos nuo sniego dangtį, įsitikinkite, kad inžektoriaus žarna ir uždegimo žvakės laidas yra prijungti.
7. Uždėkite apsaugos nuo sniego dangčio viršų ant apsaugos nuo sniego dangčio pagrindo. Įsitikinkite, kad viršus susijungė su pagrindu. Priveržkite montavimo varžtais.
8. Sulyginkite skyles (H, 15 pav.), esančias roselin sklendės valdymo rankenėlėje, su auselėmis, esančiomis ant droselinės sklendės veleno (I), ir paspauskite žemyn, kad sumontuotumėte. Jeigu valdymo rankenėlė bus sumontuota netinkamai, droselinė sklendė neveiks.
9. NEJKIŠKITE IJUNGIMO/IŠJUNGIMO arba ištraukiamo/ jkišamo rakto tol, kol nebūsite pasirenge užvesti variklj.

Sraigto kabelio reguliavimas

ISPÉJIMAS

Neperveržkite per daug, nes gali pakilti svirtis ir sraigto pavara gali būti jungta nenuspaudus sraigto valdymo svirties.

ISPĖJIMAS

Atleidus sraigto valdiklj, sraigtas privalo sustoti per 5 sekundes. Jeigu ne, kreipkitės i igaliotajį atstovą.

Jeigu ijungus valdiklį sraigtas nebesisuka arba, jeigu varikliui veikiant prasisuka diržas, gali būti išsitampęs sraigto kabelis arba diržas. Tai galima kompensuoti pareguliavus sraigto kabelį. Jeigu laidais atspuręs arba nutrūkęs, kreipkitės į įgaliotajį atstovą, kad pataisytų.

PASTABA: Sraigtas neturi įsijungti, kol nebus įjungtas sraigto valdiklis. Atleidus sraitgo valdiklį, sraigtas privalo sustoti per 5 sekundes. Jeigu ne, prieš toliau naudodami įrenginį, kreipkitės i įgaliotajį atstovą.

Techniné kontrolé

1. Išjunkite variklj.
2. Ijunkite sraigto valdikli. Sraigtas turi suktis.
3. Atleiskite sraigto valdiklj. Sraigtas privalo sustoti per 5 sekundes.

Jeigu sraigtas nejsijungia arba nesustoja, kaip nurodyta pirmiau, atlikite reguliavimo procedūrą arba atiduokite irenginį vietos igaliotajam atstovui, kad pataisytų.

Reguliavimas

1. Išjunkite varikli ir ištraukite užvedimo raktą. Palaukite kol visos besisukančios dalys sustos.
2. Atslinkite kabelio dangtelį (A, 15 pav.), kad atidengtumėte kabelio reguliavimo apkabos (B) ir „Z“ formos dalis (C).
3. Atjunkite kabelio „Z“ formos dalj nuo kabelio apkabų ir uždėkite ją ant kitos aukščiausios apkabos, kad padidėtų diržo įtempimas. Paslinkite kabelio dangtelį atgal i vietą.
   Pastaba: Atleidus valdikli, turi likti šiek tiek kabelio laisvumo.
4. Pasitraukite nuo sraigto, vél įkiškite užvedimo raktą, užveskite variklį ir dar kartą atlikite patikros procedūrą. Jeigu sraigtas nejsijungia arba nesustoja, kaip nurodyta pirmiau, atiduokite įrenginį vietos įgaliotajam atstovui, kad pataisytų.

Saugojimas

⚠️ ISPĖJIMAS
	Degalai ir jo garai yra nepaprastai degūs ir sprogūs. Ugnis arba sprogimas gali jus nudeginti arba užmušti.
Sandėliuojant kurą arba įrangą su kuru bake• Saugokite atokiai nuo krosnių, viryklių, vandens šildytuvų ar kitų buitinių prietaisų su atvirais dujų degikliai arba kitų uždegimo šaltinių, nes jie gali uždegti degalų garus.

KURO SISTEMA

Laikomi ilgiau nei 30 dienų, degalai gali pasenti. Dėl senų degalų degalų sistemoje arba pagrindinėse karbiuratoriaus dalyse susidaro rūgšties ir klijingų nuosėdų. Norėdami, kad degalai nepasentų, naudokite „Briggs & Stratton FRESH START®“ degalų stabilizatorių, kurį galima įsigyti skysto priedo arba lašinamo koncentrato kasetės forma.

Jeigu į degalus pagal instrukcija pridedama degalų stabilizatoriaus, jų iš variklio išleisti nereikia. Paleiskite variklj maždaug 2 minutėms, kad stabilizatorius būtų paskirstytas degalų sistemoje. Variklj ir degalus galima laikyti iki 24 mėnesių.

Jeigu į degalus nebuvo pridėta stabilizatoriaus, juos privaloma išleisti į tinkamą indą. Leiskite varikliui veikti tol, kol pasibaigs degalai ir jis sustos. Mes rekomenduojame įpilti kuro stabilizatorių į benzino saugojimo talpą, benzinas liks šviežias.

Variklio alyva

Keiskite variklio alyvą kol variklis yra šiltas.

Sniego valytuvas

1. Kruopščiai nuvalykite sniego valytuvą.
2. Patepkite tepalu visus tepimo taškus (kreipkitės į įgaliotajį atstovą).
3. Patikrinkite, ar tvirtai priveržtos visos veržlės, varžtai ir sraigtai. Apžiūrėkite visas matomas dalis, ar jos nėra pažeistos, sulūžusios ar nusidėvėję. Jei reikia, pakeiskite susidėvėjusias ar pažeistas dalis.
4. Pataisykite visus surūdijusius ar nusilupusius paviršius.
5. Padenkitesraigto ir rotoriaus metalines dalis nuo rūdžių apsaugančia priemone.
6. Jeigu jmanoma, laikykite sniego valytuvą patalpoje ir uždenkite jj, kad jis būtų apsaugotas nuo dulkių ir purvo.
7. Modeliuose su sudedamomis rankenomis atlaisvinkite rankenèles, kurios tvirtina viršutinę rankeną. Pasukite viršutinę rankeną pirmyn.
8. Jeigu jrenginys bus laikomas lauke, pastatyktie sniego valytuvą ant blokelių ir užtikrinkite, kad visa mašina būtų pakelta nuo žemės paviršiaus. Uždenkite sniego valytuvą sunkiu brezentu.

Paruošimas naudojimui po saugojimo laikotarpio

1. Nustatykite viršutinę rankeną i darbo padėti ir priveržkite rankenėles, kurios tvirtina viršutinę rankeną.
2. I degalų baką pripilkite švarių degalų.
3. Patikrinkite uždegimo žvakę. Patikrinkite, ar tinkamas tarpelis tarp žvakės kontaktų. Jeigu uždegimo žvakė yra nusidėvėjusi arba apgadinta, pakeiskite ją nauja.
4. Patikrinkite, ar tvirtai priveržti visi varžtai ir veržlės.
5. Patikrinkite, ar uždėtos visos apsaugos, skydai ir dangčiai.

PROBLEMA GALIMA PRIEŽASTIS TAISYMO BŪDAS
Atleidus valdymo svirtį, sraigtas nesustoja per 5 sekundes.	Sraigto valdymo kabelis išside-rino	Pareguliuokite sraigto valdymo kabelį. Žr. šios instrukcijos skyriaus Techninė priežiūra dalį „Kabelio reguliavimas“. Jeigu sraigtas nesusto- ja per 5 sekundes, kreipkitės į įgaliotąjį atstovą, kad pataisytų.
Neveikia sniego išmetimo latakas arba kreiptuvas (nuotolinis-rankinis).	Reikia patepti tepalu sniego išmetimo lataką arba kreiptuvą.	Kreipkitės į įgaliotąjį atstovą.
	Užšalo sniego išmetimo latakas arba kreiptuvas.	Pastatykite sniego valytuvą šildomame garaže arba leiskite įrenginiui paveikti kelias minutes, arba nuvalykite sniegą ir ledą nuo išmetimo latako pagrindo.
Variklis neužsiveda.	Raktas yra išjungimo padėtyje arba nejkištas.	Pasukite raktą į padėtį įjungimo padėtį IŠJUNGIMO.
	Nepaspaustas inžektorius.	Du kartus paspauskite inžektoriaus mygtuką ir užveskite variklį.
	Užšalo variklis	Pastatykite sniego valytuvą šildomame garaže, kad atšiltų variklis.
	Baigėsi kuras.	Pripilkite degalų į baką.
	Droselinė sklendė atidaryta – šaltas variklis.	Uždarykite droselinę sklendę, tuomet paspauskite inžektorių ir užveski- te variklį.
	Variklis užlietas.	Atidarykite droselinę sklendę; veskite variklį, kol jis užsives.
	Nėra kibirkšties.	Prijunkite uždegimo žvakės laidą arba pakeiskite uždegimo žvakę nauja.
	Degaluose yra vandens arba degalai yra seni.	Ištuštinkite baką. (Išmeskite degalus įgaliotame pavojingų atliekų surin- kimo punkte.) Į degalų baką pripilkite švarių degalų.
	Laidas nejungtas arba suveikė grandinės pertraukiklis (mode- liuose su elektriniu užvedimu).	Įjunkite arba pakeiskite sugedusį laidą; atitaisykite grandinės pertrauki- klį.
Variklis sunkiai užsiveda arba prastai veikia.	Per riebus degalų mišinys.	Nustatykite droselinę sklendę į ATIDARYMO padėtį.
	Uždegimo žvakė yra sugedusi, apnešta arba nustatytas netinka- mas tarpelis.	Nuvalykite uždegimo žvakę ir pareguliuokite tarpelį tarp jos kontaktų arba kreipkitės į atstovą.
	Degalų bako dangtelio ventiliaci- jos anga yra užkišta.	Išvalykite ventiliacijos angą.
Pernelyg didelė vibracija.	Atsilaisvinę dalys arba pažeistas sraigtas.	Tuoį pat išjunkite variklį. Kreipkitės į įgaliotąjį atstovą.
Grandiklio juosta nevalo kietų paviršių.	Paskui, už įrenginio, paliekama per daug sniego.	Kreipkitės į įgaliotąjį atstovą, kad sužinotumėte, ar reikia pakeisti grandi- klio juostą.
	Nusidėvėjo grandiklio juosta.	Kreipkitės į įgaliotąjį atstovą, kad pakeistų.
Įrengimas nejuda	Atsilaisvinęs arba pažeistas pavaros diržas.	Kreipkitės į įgaliotąjį atstovą, kad atliktų techninį kaučiukinio sraigto aptarnavimą.
Įrenginys neišmeta sniego.	Atsilaisvinęs arba pažeistas sraigto pavaros diržas.	Pareguliuokite sraigto valdymo kabelį. Žr. šios instrukcijos skyriaus Techninė priežiūra dalį „Kabelio reguliavimas“.
		Kreipkitės į įgaliotąjį atstovą, kad pakeistų diržą.
	Sniego išmetimo latakas užkimš- tas sniegu.	Tuoį pat išjunkite variklį. Norėdami išvalyti užkimštą išmetimo lataką, visada naudokite valymo įrankį – nevalykite rankomis. Išvalykite sniego išmetimo lataką ir sraigto korpuso vidų. Žr. skyriuje Operatoriaus sau- ga pateiktus „Ispėjimus“.
	Sraigte užstrigo pašalinis objek- tas.	Tuoį pat išjunkite variklį. Norėdami išvalyti užkimštą išmetimo lataką, vi- sada naudokite valymo įrankį - nevalykite rankomis. Pašalinkite objektą iš sraigto. Žr. skyriuje Operatoriaus sauga pateiktus „Ispėjimus“.
	Nusidėvėjo arba pažeistas kau- čiukinis sraigtas.	Kreipkitės į įgaliotąjį atstovą, kad pakeistų.

Modelio Nr.

1695886

VARIKLIS:

Prekės ženklas „Briggs & Stratton“
Modelio serija	Snow	SeriesTM
Bendrasis sukimo momentas* 8.00 T.P. esant 3 060 apm
Tipas	4	taktų
Darbinis tūris 205 kub. cm (12,48 kub. col.)
Užvedimo sistema Atatrankos, 230 V elektrinė
Kintamosios srovės generatorius Nėra
Alyvos bako talpa 0,54–0,59 l (18–20 uncijų)
Variklio alyva	sintetinė, 5W30
Degalų bako talpa 2,8 litro (3,0 kvortos)
Uždegimo žvakės tarpelis ir sukimo momentas	0,76 mm (0,020 col.) 20 Nm (180 svarų coliui)
Rezistorinė uždegimo žvakė	491055
Ilgai veikianti platininė uždegimo žvakė	5066
Uždegimo sistema	TŠi uždegimo sistema, kurioje naudojama uždegimo žvakė, atitinka Kanados standartą ICES-002.
SRAIGTAS/ROTORIUS:
Valymo plotis	55,9 cm (22 col.)
Įleidimo aukštis	32,0 cm (12,6 col.)
Sraigto/rotoriaus skersmuo	25,4 cm (10,0 col.)
Rotoriaus sparnų skaičius	2
IŠMETIMO LATAKAS:
Sniego išmetimo latako kreiptuvas	Greitasis kreiptuvas
Išmetimo latako pasukimas	nuotolinis pasukimas – 200°
PAVARŲ SISTEMA:
Pavaros tipas Sraigtas – varomas elektra
Važiavimo greičiai	netaikytina
Padangų dydis	20,3 cm x 50,1 cm (8.0 x 2.0 col.)

* Variklio galingumo klasės informacija
Individualių benzininių variklių modelių bendrojo galingumo klasė pažymėta pagal SAE (Automobilių inžinierių bendrija) kodą J1940 (Mažo galingumo variklių galios ir sukimo momento nustatymo procedūra), o klasė nustatyta ir pataisytta pagal SAE J1995 (2002-05 pakeitimas). Sukimo momentas nustatytas esant 3060 APM; arklio galia nustatyta esant 3600 APM. Faktinis bendrasis variklio galingumas yra mažesnis, ir, be kitų dalykų, jį veikia darbo aplinkos sąlygos, be to, galingumas priklauso ir nuo pavienių variklių variantiškumo. Atsižvelgiant į įvairius gaminius, kuriuose montuojami varikliai, ir įvairias aplinkos problemas, kylančias eksploatuojant įrenginį, benzininis variklis, sumontuotas elektriniame įrenginyje, neišvystys numatytosios bendrosios galios (faktinės „vietinės“ galios arba realios arklio jėgos). Šis skirtumas atsiranda dėl įvairių veiksnių, įskaitant, bet neapsiribojant priedais (oro valymo, išmetimo, krovimo, aušinimo, karbiuratoriaus, degalų filtro ir pan.), naudojimo apribojimais, darbinės aplinkos sąlygomis (temperatūra, drėgnumu, aukščiu virš jūros lygio) ir įvairių variklių variantiškumu. Gamybos ir pajėgumo apribojimų atžvilgiu, „Briggs & Stratton“ gali pakeisti variklj galingesniu šios klasės varikliu.

Spis treści

Ilustracje....2
