BRUKSANVISNING MS55800E NAC

Operatörens säkerhet 6

Egenskaper och reglage ....12

Drift....13

Underhåll 17

Förvaring ....19

Felsökning 20

Specifikationer 21

OBS! I hanboken avser "vänster" och "höger" sett från förarens sida.

Allmän information

Tack för ditt köp av denna kvalitetsbyggda snöslunga från MURRAY. Vi är glada för ditt förtroende för vårt varumärke. När den används och underhålls enligt instuktionerna i handboken, får du många års trogen tjänst från din MURRAY-produkt.

Denna handbok innehåller säkerhetsinformation för att uppmärksamma dig på de faror och risker som kan uppstå med snöslungor och hur du undviker dem. Snöslungan är enbart utformad och avsedd att användas för snöröjning och är inte avsedd för andra ändamål. Det är viktigt att du läser och förstår anvisningarna noga innan du försöker att starta eller använda utrustningen. Spara instuktionerna för framtida referens.

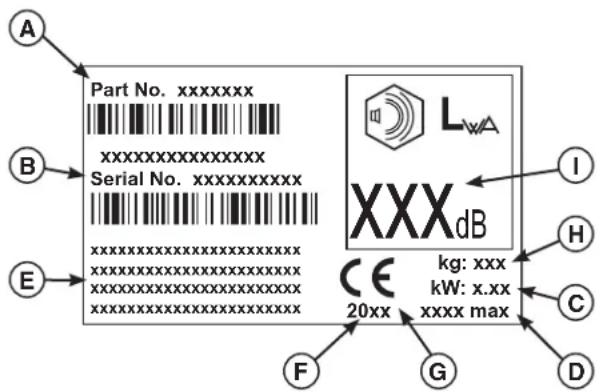

Produktidentifi kationmärkning

A. Tillverkarens id-nummer
B. Tillverkarens serienummer
C. Effekt i kW
D. Maximal motorhastighet i varv per minut
E. Tillverkarens namn och adress
F. Tillverkningsår
G. CE-märkning
H. Vikt i kilo
I. Garanterad ljudnivå i dB

Produkt referensdata

När du kontaktar återförsäljaren för reservdelar, service eller information MÅSTE du ha dessa nummer tillgångliga.

Skriv ner modellens namn/nummer, tillverkarens identifikationsnummer och motorns serienummer i avsedda rutor för att ha dem till hands.

ODUKT REFERENSDATA
Modellbeskrivning namn/nummer
Enhet SERIEnummer
Återförsäljare	Inköpsdatum
MOTOR referensdata
Motortillverkare	Motormodell
Motor typ/spec	Motor kod/serienummer

Den illustrerade reservdelslistan för maskinen kan laddas ner från www.murray.com. Uppge modellnummer och serienummer vid beställning av reservdelar.

Milwaukee, WI, Med ensamrätt.

MURRAY är ett varumärke som ägs av Briggs & Stratton Power Products Group, LLC Milwaukee, WI USA.

Operatörens säkerhet

Säkerhetssymboler och deras innebörd

Reglagesymboler på utrustningen

Läs hanboken för användar- och säkerhetsinstruktioner.

På / Av nyckelbrytare

Stäng av motorn och ta bort nyckeln innan underhåll eller reparation utförs.

Vrid choke stängd för start

Risk för utkastade föremål

Vrid choke öppen för körning

Brandfara

Tryck primer 2 gånger

Roterande snöskur / Amputeringsrisk

Uttag för förlängningssladd

Risk för koldioxidförgiftning

Tryckknapp för start

Håll säkert avständ

Koppla in snöskruv

Elektriska stötar

Rörvridning

Roterande impeller Amputeringsrisk

Kall motor

Håll barn på avständ

Varm motor

Säkerhetssymboler och signalord

Säkerhetssymbolen och signalorden (FARA, VARNING, FÖRSIKTIGHET eller OBSERVERA) används för att indikera sannolikheten och den påvisade risken för personskada och/eller skada på produkten. Därutöver kan en varningssymbol användas för att visa på typ av fara.

FARA visar på en risk, som om den inte undviks, leder till allvarlig skada eller döden.

WARNING visar på en risk, som om den inte undviks, kan leda till allvarlig skada eller döden.

FÖRSIKTIGHET visar på en risk, som om den inte undviks, kan orsaka lätt eller måttlig skada.

OBSERVERA visar på en situation som kan orsaka skada på produkten.

WARNING

Vissa delar i produkten och sammanhängande tillbehör innehåller kemikalier som i delstaten Kalifornien är kända för att framkalla cancer, fosterskador eller andra genetiska skador. Tvätta händerna efter användning.

WARNING

Avgaserna från denna produkt innehåller kemikalier som konstaterats kunna förorsaka cancer, genetiska skador eller hämma fortplantningen.

WARNING

• Den vanligaste orsaken till personskada som förekommer i samband med snörjning är handkontakt med den roterande snöskruven inuti utkaströret.
• Denna snöslunga kan kapa av händer och fötter och slunga ut föremål. Läs och iakttag alla säkerhetsinstruktioner i handboken. Underlåtenhet kan orsaka dödsfall eller allvarliga skador.

WARNING

Läs, förstå och följ alla instruktionerna på snöslungan och i handboken innan du använder denna enhet. Underlåtenhet att iaktta säkerhetsinstruktionerna i handboken kan leda till allvarlig person-skada eller dösfall.

• Gör dig bekant med alla reglage och hur snöslungan ska användas.
• Se till att du fått tillräcklig träning innan du använder snöslungan.
• Lär dig hur du snabbt stannar slungan och kopplar ur reglagen.
• Låt aldrig någon person använda snöslungan utan noggrann genomgång.
• Följ alltid instruktionerna i handboken, om snöslungan ska förvara under en längre period.
• Behåll eller byt vid behov ut varnings- och anvisningsdekaler.
• Försök aldrig själv utföra reparationer på snöslungan om du inte blivit korrekt utbildad. Felaktig service på snöslungan kan resultera i riskfylld användning, skador på utrustningen och undantag från tillverkarens garanti.

FARA

Utkastarröret innehåller roterande impeller för att slunga snö. Du ska aldrig rensa eller ta bort stopp med händerna. Fingrar kan snabbt fastna i impellern. Använd alltid ett rensverktyget.

Underlåtenhet att iaktta säkerhetsinstruktionerna leder till allvarlig lemlästning eller svåra skärskador.

FARA
	Håll händer, fötter och kläder borta från roterande delar. Roterande delar kan komma i kontakt med eller trassla in händer, fötter, hår, kläder eller tillbehör.Underlåtenhet att iaktta säkerhetsinstruktionerna leder till allvarlig lemlästning eller svåra skärskador.
När snöslungan rengörs repareras eller inspekteras, ska du kontrollera att motorn är AV-stängd, tändstiftkabeln frånkopplad och alla rörliga delar har stannat.Håll aldrig händer eller fötter nära eller under roterande delar. Undvik alltid utkastöppningen.Använd aldrig snöslungan utan att korrekta skydd eller andra säkerhetsanordningar finns på plats och fungerar.Lämna aldrig snöslungan utan uppsikt när motorn är igång. Frikoppla alltid snöskruven och alla reglage, stanna motorn och tag ur tändningsnyckeln.Ha inga löst hängande kläder framför snöslungan och snöskruven. Halsdukar, vantar, hängande dragsnören, lösa kläder och byxor kan snabbt komma in i den roterande utrsutningen och orsaka lemlästning. Fäst upp långt här och ta av smycken.Låt maskinen gå under några minuter efter att snö slungats, för att undvika att insamlaren/snöskruven fryser fast.Koppla ur insamlaren/snöskruven då snöslungan transporteras eller inte används.

FARA
	Föremål kan fångas upp av snöskruven och kastas ut ur utkastarröret. Kasta aldrig ut snön mot åskådare eller låt någon komma framför snöslungan. Underlåtenhet att iaktta säkerhets-instruktionerna leder till allvarlig personskada eller dösfall.
Bär alltid skyddsglasögon eller visir när den används, och när du utför någon justering eller reparation.Var alltid uppmärksam på riktningen som snön slungas. Gående i närheten, husdjur eller egendom kan skadas av objekt som slungas iväg.Var uppmärksam på miljön där du använder snöslungan. Kör inte över föremål som grus, dörrmattor, tidningar, leksaker och stenar som är gömda under snön, eftersom de kan slungas från röret eller förstöra snöskruven.Var alltid försiktig när du kör på eller korsar grusgångar, trottoarer eller vägar.Justera höjden på inmatningshuset så att det går fritt vid grusgångar eller ytor med krossad sten..Använd aldrig snöslungan nära inhägnader, bilar, fönsterrutor, sluttningar eller liknande utan korrekt justering av utkaströrets vinkel.Undersök området där du planerar att använda snöslungan. Markera gränserna för gångar och körbanor.

FARA
-	Tragiska olyckor kan inträff a om föraren inte är uppmärksam på närvaron av barn. Barn tycker ofta om att titta på snöslungor och hur de används. Utgå aldrig från att barn stannar där du senast såg dem.
Ha inga barn i närheten under användning. Barn attraheras ofta av utrustningen. Var uppmärksam på alla människor i närheten.Var uppmärksam och stäng av slungan om barn kommer in på området.Låt aldrig barn använda snöslungan.Var extra försiktig vid tvära hörn, buskar, träd eller andra föremål som kan hindra sikten. Barn kan finnas i närheten.

FARA
	Motorn avger koloxid som är en luktfri, färglös, giftig gas. Att andas in koloxid kan orsaka yrsel, svimning eller dödsfall.
• Starta och kör motorn utomhus.• Kör inte motorn i ett slutet utrymme, även om dörrar och fönster är öppna.
WARNING
	Bränslet och dess ångor är extremt lättantändliga och explosiva. Hantera alltid bränsle med stor försiktighet.Underlåtenhet att iaktta dessa säkerhetsinstruktioner kan orsaka brand eller explosion som kan leda till svåra brännskador eller dödsfall.
PÄFYLLNING AV BRÄNSLEStäng av motorn och låt den svalna i minst 2 minuter innan du tar bort tanklocket och tankar.Fyll bränsletanken utomhus eller i ett väl ventilerat område.Överfyll inte tanken. För att bensinen ska kunna expandera, ska bränslet inte nå ovanför nederkanten på tankens hals.Ha inte bränsle i närheten av gnistor, öppen eld, kontrollampor och andra antändningskällor.Kontrollera att det inte finns sprickor eller läckor på bränsleledningar, lock och kopplingar. Byt vid behov.Använd en för ändamålet godkänd behållare.Om bränsle spills ut ska du vänta lite innan du startar motorn.NÄR MOTORN STARTASSe till att tändstift, spjäll, tanklock och luftrenare (i förekommande fall) sitter ordentligt på plats.Dra inte igång motorn om tändstiftet är borttaget.Försök inte starta motorn om bensin spillts ut, utan flytta bort snöslungan från spillområdet och undvik öppen eld eller gnistkällor tills alla bensinångorna försvunnit.Överflöda inte motorn. Följ handbokens startinstruktioner för motorn.Om motorn flödar, ska choken sättas (i förekommande fall) i läget ÖPPEN/KÖR, gasen (i förekommande fall) flyttas till läget SNABB och dra igång tills motorn startar.NÄR UTRUSTNINGEN ANVÄNDSLuta inte snöslungan i en vinkel som får bränslet att rinna ut.Använd inte chokereglaget på förgasaren för att stänga av motorn.Kör aldrig motorn utan luftrenare (i förekommande fall) eller luftfilter (i förekommande fall).VID OLJEBYTEOm du tappar ur olja från det övre oljepäfyllningsröret, måste bränsletanken vara tom, annars kan bränsle rinna ut och orsaka brand eller explosion.NÄR UTRUSTNINGEN TRANSPORTERASTransportera med TOM bränsletank eller med bränsleavstängningsventilen AV.FÖRVARING AV BENSIN ELLER UTRUSTNING MED BRÄNSLE I TANKENFörvara inte i närheten av ugnar, spisar, vattenvärmare eller annan utrustning med kontrollampor eller tändningskällor, eftersom de kan antända bränsleångor.

WARNING
	Säker användning av snöslungan kräver att motorn sköts och underhålls korrekt.
Frikopplas alla reglage innan motorn startas, kan motorn orsaka personskada.Låt motorn anpassa sig till utomhustemperaturen innan snöröjningen påbörjas.Använd en jordad treledarkontakt till alla snöslungor med elektrisk drivmotor eller elektrisk startmotor.

WARNING
	Starting engine creates sparking. Sparking can ignite nearby fl ammable gases. Explosion and fi re could result.
Om det finns läckande natur- eller LP-gas i området, ska motorn inte startasAnvänd inte trycksatta startvätskor eftersom ångorna är lättantändliga.

WARNING
	När motorn körs producerar den värme. Mot-ordelar, speciellt ljuddämparen, blir extremt varma.Underlåtenhet att iaktta dessa säkerhetsin-struktioner kan leda till svåra brännskador vid beröring.
Vidrör aldrig en varm motor eller ljuddämpare. Låt ljuddämpare, motorcylinder och kylflänsar svalna innan du rör dem.Ta bort skräp från området kring ljuddämparen och cylindern.Montera och håll en gnistfångare i arbetsskick innan utrustningen används på obearbetad mark som är täckt med skog, gräs eller snår.Det är ett brott mot avsnitt 4442 av California Public Resource Code att använda eller köra motorn på eller i närheten av skog-, snår- eller grästäckt mark om inte avgassystemet utrustats med en gnistfångare som uppfyller gällande lokala eller delstatliga lagar. Andra delstater eller federala jurisdiktioner kan ha liknande lagar. Kontakta den ursprunglige tillverkaren, återförsäljaren eller säljaren av utrustningen, för att få en gnistfångare som är utformad för avgassystemet i denna motor.
⚠️ FARA
	Snöslungan måste underhållas på rätt sätt för att den ska fungera säkert. Underlåtenhet att iaktta säkerhetsinstruktionerna i handboken kan leda till allvarlig personskada eller dösfall.
När underhåll eller reparationer utförs på snöslungan, ska motorns stängas AV, tändstiftskabeln kopplas ifrån och tas bort från kontakten, för att förhindra att någon av misstag startar motorn.Kontrollera regelbundet att säkerhetsbultarna och andra delar sitter ordentligt fast.Alla skruvar och muttrar ska vara åtdragna och snöslungan hållas i gott skick.Gör inga ändringar på säkerhetsanordningar. Kontrollera deras funktion regelbundet och utför nödvändiga reparationer om de inte fungerar tillfredställande.Delar kan slitas ut, förstöras eller försämras. Kontrollera ofta delarna och byt vid behov ut dem mot rekommenderade reservdelar.Kontrollera ofta reglagens funktion. Justera och serva vid behov.Använd endast av tillverkaren godkända reservdelar eller liknande delar vid reparation.Följ alltid tillverkarens instruktioner för inställningar och justeringar.Använd delar och tillbehör som hjulvikter, motvikter eller käpor som godkänts av tillverkaren eller liknande.Försök aldrig göra justeringar medan motorn går (utom då detta särskilt rekommenderas av tillverkaren).

• Använd aldrig snöslungan i närheten av andra, särskilt små barn och husdjur.
• Kontrollera noga det område där snöslungan ska användas och ta bort dörrmattor, kälkar, snowboards, ledningar och andra främmande föremål.
• Använd inte snöslungan utan att använda lämpliga vinterkläder.
• Bär en fotbeklädnad som förbättrar greppet på halt underlag.
• Var försiktig, speciellt då du backar med snöslungan, för att undvika att halka eller falla.
• Använd aldrig snöslungan utan att du har god sikt eller belysning. Se till att du alltid har god balans och ett stadigt tag i handtagen.
• Röj inte snö på tvären på sluttningar. Var mycket försiktig när du vänder på sluttningar. Undvik röja snö i branta sluttningar.
• Överbelasta inte maskinens kapacitet genom att försöka röja snö för snabbt.
• Kör aldrig snöslungan för fort vid transport på halt underlag. Kontrollera bakåt och var försiktig vid backning.
• Använd inte snöslungan på ytor ovanför marknivå som t.ex. hustak, garage, uterum eller liknande strukturer eller byggnader.
• Dessa förare måste bedöma förmågan att använda maskinen på ett säkert sätt för att undvika att skada sig själva och andra.
• Snöslungan är enbart avsedd att röja snö. Använd inte snöslungan för andra ändamål.
• Kör inga passagerare.
• Om snöslungan träffar på ett främmande föremål, stäng AV motorn, lossa tändkabeln från tändstiftet, dra ur sladden på elmotorer och undersök snöslungan noga och leta efter eventuella skador. Reparera skadorna innan snöslungan startas och används igen.
• Stäng AV motorn om snöslungan vibrerar onormalt. Vibrationer är vanligen ett tecken på problem. Kontakta vid behov en auktoriserad försäljare för reparation.
• För modeller med elektrisk startmotor ska elsladden dras ur när motorn startat.

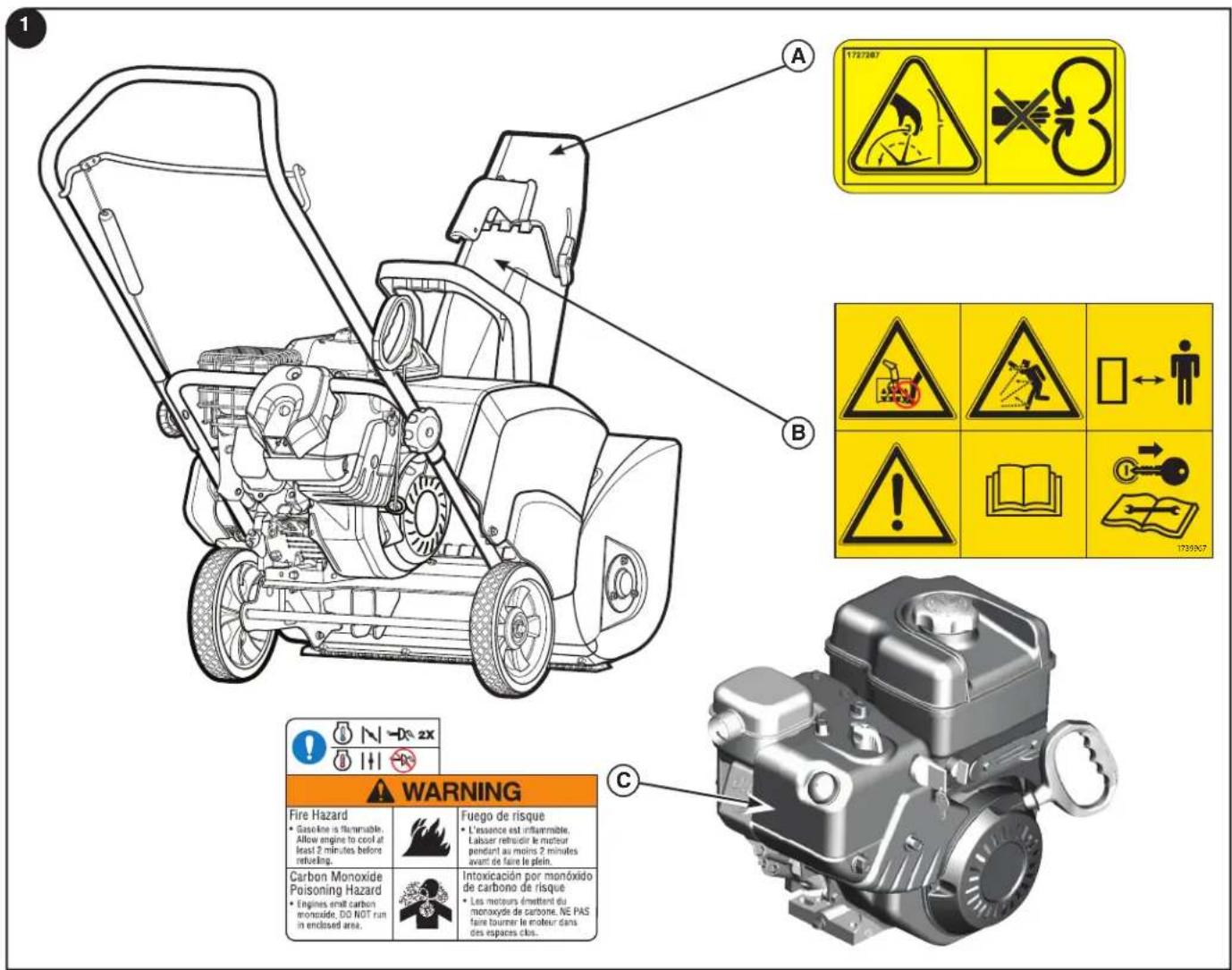

Läs säkerhetsdekalerna på snöslungan, innan du använder snöslungan. Försiktighetsuppmaningarna och varningarna är till för din säkerhet. För att undvika personskada eller skador på snöslungan, måste du förstå och följa alla säkerhetsdekalerna.

Om säkerhetsdekalerna slits eller skadas och blir oläsliga, ska du beställa ersättningsdekaler från din lokala försäljare.

A — Artikel nr. 1727207 Varningsdekal utkastarrör
B — Artikel nr. 1739967 Varningsdekal snöskruv
C — Artikel nr. 279655 Varningsdekal choke / kontroll

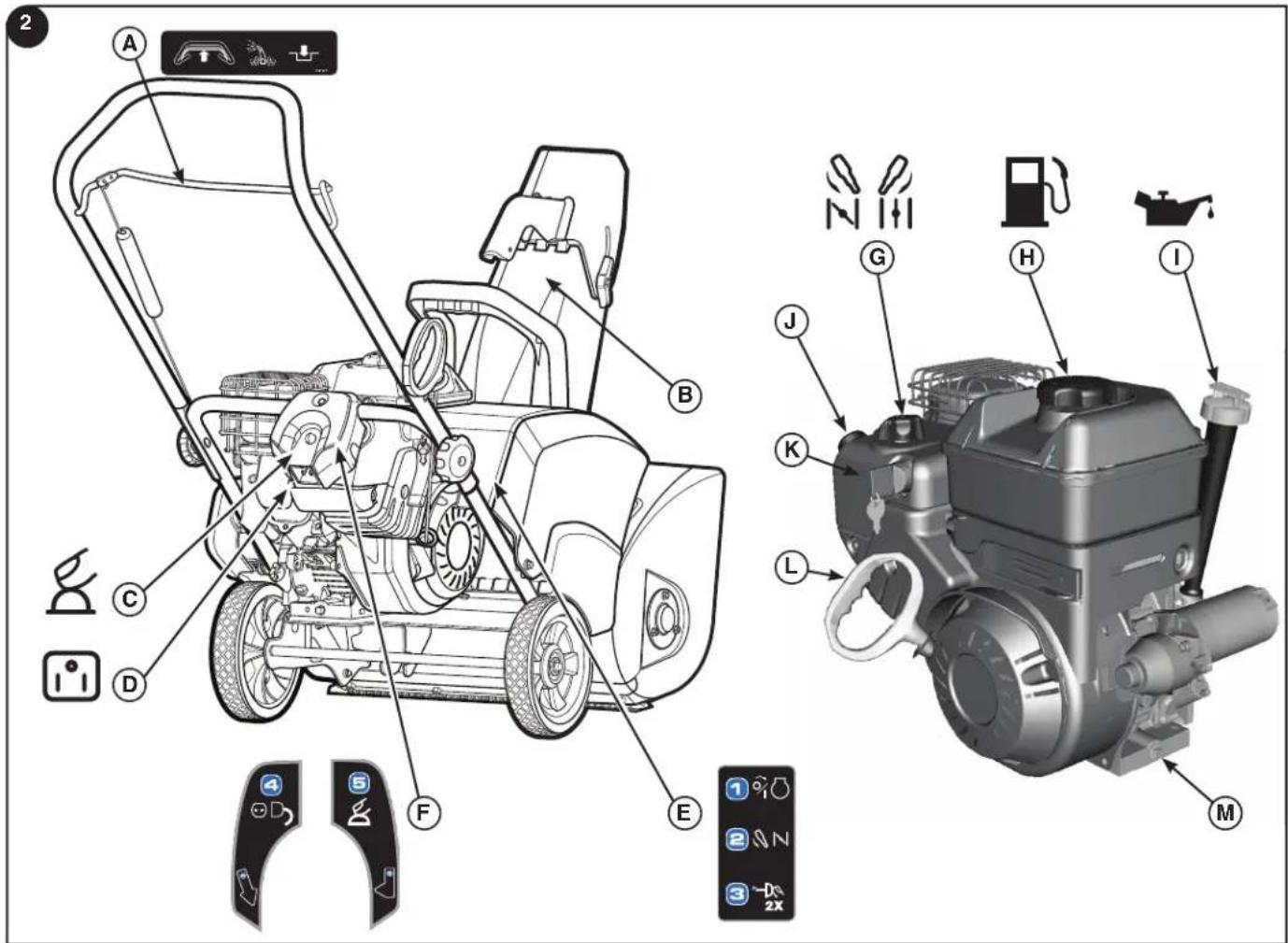

Snöslungans reglage och användningsdekaler (Fig. 2)

A — Snöskruvreglage
B — Kontrollreglage för riktskärm
C — Elektrisk startknapp
D — Uttag för elsladd
E — Startinstruktioner / Steg 1-3
F — Startinstruktioner / Steg 4 och 5

Motorkontroller

G — Chokereglage
H — Bränsletank och lock
I — Oljepåfyllningslock (förlängd mätsticka)
J — Primerknapp
K — PÅ/AV eller Tryck/Drag-nyckel (om det fi nns)
L — Handtag på startlina
M — Oljeavtappning

! FARA

När man använder en snöslunga kan främmande föremål slungas in i ögonen och leda till svåra ögonskador. Använd alltid skyddsglasögon eller visir innan du börjar använda snöslungan.

Kontrollera / fyll på olja

OBSERVERA Motorn levererades fylld med olja från fabriken. Fyll på olja enligt anvisningarna i handboken innan du startar motorn, Om du startar motorn utan olja skadas den så att den inte kan repareras och täcks inte av garantin.

1. Se till att enheten står plant. Använd en rengöringsolja av bra kvalitet med klassificering "För service SG, SH, SJ, SL eller högre". Syntetisk motorolja 5W30 går bra i alla temperaturer. Blanda INTE olja med bensin. Se tabell över rekommenderade oljetyper.
2. Ta bort oljepåfyllningslocket/mätstickan (A, fig. 3) och torka av den med en ren trasa.
3. Sätt i locket/mätstickan och vrid medures för att dra åt.
4. Ta bort oljepåfyllningslocket/mätstickan och kontrollera oljan.
5. Tillsätt olja vid behov tills nivån när märket FULL på oljepåfyllningslocket/mätstickan. Överfyll inte.
6. Dra åt locket/mätstickan ordentligt.

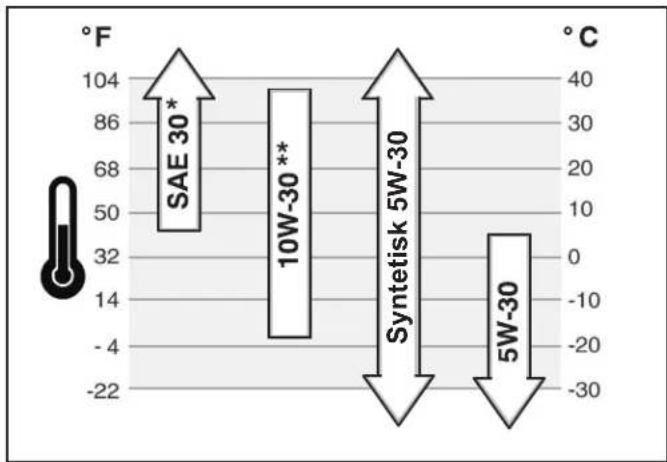

* Under 4 °C (40 °F) blir det svårt att starta med SAE 30.
** Över 27 °C (80 °F) kan oljeförbrukningen öka med 10W-30. Kontrollera oljenivån oftare.

Bränslerekommendationer

Bränslet måste uppfylla dessa villkor:

• Ren, färsk, blyfri bensin.
• Minst 87 oktan/87 AKI (91 RON). Användning på hög höjd, se nedan.
• Bensin med upp till 10 % etanol (gasohol) eller upp till 15 % MTBE (metyltertiärbutyleter) går också bra.

OBSERVERA Använd inte bensin som inte godkänts, t.ex. E85. Blanda inte olja i bensin eller ändra motorn för att köra på alternativa bränslen. Det kan skada motorns delar och gör motorgarantin ogiltig.

För att skydda bränslesystemet från att det bildas gummi, blanda i bränslestabilisator i bränslet. Allt bränsle är inte likadant. Om det blir problem med starten eller prestandan, byt bränsleleverantör eller byt varumärke. Denna motor är kalibrerad för att användas med bensin. Avgaskontrollsystemet för denna motor är EM (Engine Modifications).

Hög höjd

På höjder över 1 524 meter (5 000 fot), är minst 85 oktan/85 AKI (89 RON) bensin godtagbar. För att uppfylla utsläppskraven krävs en justering för hög höjd. Användning utan denna justering orsakar sämre prestanda, ökad bränsleförbrukning och ökade utsläpp. Kontakta en godkänd försäljare av Briggs & Stratton för information om justering för hög höjd.

Användning av motorn på höjder under 762 meter (2 500 fot) med utrustning för hög höjd rekommenderas inte.

Fylla på bränsle

WARNING
	Bränslet och dess ångor är extremt lättantändliga och explosiva.Brand eller explosion kan orsaka svåra brännsskador eller dödsfall.
Påfyllning av bränsleStäng av motorn och låt den svalna under minst 3 minuter innan bensinlocket tas av.Fyll bränsletanken utomhus eller i ett väl ventilerat område.Överfyll inte tanken. För att bensinen ska kunna expandera, ska bränslet inte nå ovanför nederkanten på tankens hals.Ha inte bränsle i närheten av gnistor, öppen eld,kontrollampor och andra antändningskällor.Kontrollera att det inte finns sprickor eller läckor på bränsleledningar, tank, lock och kopplingar. Byt vid behov.Om bränsle spills ut ska du vänta lite innan du startar motorn.

1. Rengör området runt bränslelocket från smuts och skräp. Ta bort rörlocket (A, fig. 4).
2. Fyll bränsletanken med bränsle. För att bensinen ska kunna expandera, ska bränslet inte nå ovanför nederkanten på tankens hals.
3. Sätt tillbaka tanklocket.

Starta motorn

VARNING
	Den elektriska startmotorn har en treledarkabel och -kontakt för att kunna användas på AC hushållsström. Elsladden måste alltid vara riktigt jordad för att förhindra elektriska stötar.
Saknar ditt hus ett jordat treledarsystem, ska den elektriska startmotorn inte användas. Kontakta en utbildad elektriker för installation av ett jordat treledarsystem.

Koppla alltid elsladden först till kopplingsdosan på utrustningen och därefter den andra änden till ett jordat uttag. Efter start tas elsladden först ut från det jordade eluttaget.

Motoroljan ska nå upp till märket FULL på oljepåfyllningslocket/mätstickan. Snöslungans motor är försedd med en elektrisk AC startmotor och rekylstart. Innan motorn startas ska du se till att du har läst följande information.

Om motorn flödar, sätter du choken på ÖPPEN/KÖR och drar igång tills den startar.

Starta motorn på följande sätt:

1. Kontrollera oljenivån. Se avsnittet Kontrollera/fyll på olja.
2. Se till att snörskruvreglaget är avstängt.
3. Sätt i PÅ/AV-nyckeln (A, Fig. 5) och vrid till läget PÅ eller sätt i Tryck/Drag-nyckel, (i förekommande fall).
4. Vrid chokereglaget (B) helt medurs om motorn är kall.

OBS! Använd inte choken för att starta en varm motor.

1. Tryck in primerknappen (C) två gånger.

OBS! Använd inte primerknappen för att starta en varm motor.

WARNING
	Drar du snabbt i startsnöret (bakslag) dras din hand och arm snabbare mot motorn än du hinner släppa taget.
Benbrott, frakturer, blåmärken eller stukning kan bli resultatet. När du startar motorn drar du långsamt i startlinan tills det tar emot och drar sedan snabbt för att inte bli skadad av att linan snabbt dras in.

1. Start med upprullning: Håll hårt i handtaget på startsnöret (D, Fig. 5). Dra långsamt i startsnörets handtag tills det tar emot och dra snabbt.

OBS! Om motorn inte startar efter tre försök, se motorhandbokens avsnitt Felsökning.

WARNING
	Om förlängningssladden är skadad måste den bytas ut av tillverkaren (eller en serviceagent) eller en på annat sätt godkänd person för att undvika fara.

1. Elektrisk start: Sätt först i förlängningssladden (E, Fig. 6) i sladduttaget (F) och därefter i vägguttaget. Om ytterligare förlängning krävs är det viktigt att det är en treledarkabel.
2. Elektrisk start: Tryck in startknappen (G). När du startat motorn kopplar du först loss förlängningsslangen från vägguttaget och sedan från sladduttaget.

Viktigt: För att förlänga startmotorns livslängd kör du den bara kort (högst fem sekunder). Vänta en minut mellan startförsök.

OBS! Om motorn inte startar efter tre försök, se motorhandbokens avsnitt Felsökning.

Stoppa motorn

WARNING
	Bensin och bensinångor är extremt lättantändliga och explosiva. Brand eller explosion kan orsaka svåra brännsskador eller döden. ANVÄND INTE chokereglaget på förgasaren för att stänga av motorn.

Låt motorn gå några minuter på tomgång innan den stoppas för att hjälpa till att torka upp fukt.

1. Vrid PÅ/AV eller Tryck/Drag-nyckeln (A, Fig. 7) till AV-läget och ta bort eller dra ut Tryck/Drag-nyckeln (i förekommande fall).
2. Förvara PÅ/AV eller Tryck/Drag-nyckeln utom räckhåll för barn. Motorn kan inte startas utan PÅ/AV eller Tryck/Drag-nyckeln.

Använda snöslungan

WARNING
	Före användning ska du se till att området framför snöslungan är fritt från åskådare eller hinder.

Slunga INTE snö mot en byggnad eftersom dolda föremål kan slungas med tillräcklig kraft för att orsaka skada.

1. Starta motorn. Se "Starta motorn" i detta avsnitt.
2. Justera utkastarrörets riktning och vinkel (A, Fig. 8). Se Utkastarrör och riktskärm i detta avsnitt.
3. Tryck in och håll kvar snöskruvreglaget (B) för att starta snöskruvens rotation. Släpp snöskruvsreglaget för att koppla loss snöskruven.
4. För in maskinen i snön.
   OBS! När våt och tung snö ska röjas, reducera hastigheten, ha full gas och röj mindre än maskinens fulla bredd.
5. Tippa styrstången (C) lätt framåt. Det får snöslungan att själv dra sig framåt.

Stanna snöslungan

WARNING
Läs Handboken innan maskinen används. Denna maskin kan vara farlig om den används oförsiktigt.Använd aldrig snöslungan utan alla skydd, höljen och skärmar på plats.Rikta aldrig utkastaren mot fönster eller tillåt åskådare intill maskinen när den är igång.Stoppa motorn när du lämnar körläget.Koppla ur tändstiftet innan du rensar impellerhuset eller utkastarröret och innan du utför reparationer eller justeringar.Ta bort säkerhetsnyckeln när du lämnar maskinen. För att minska risken för brand ska maskinen hållas ren och fri från utspilld bensin, olja och skräp.

WARNING
	Kör aldrig motorn inomhus eller i ett slutet utrymme med dålig ventilation. Motorns av-gaser innehåller KOLOXID, en LUKTFRI och DÖDLIG GAS.
Håll händer, fötter, hår och lösa kläder borta från motorns och snöslungans rörliga delar.Ljuddämparen och kringliggande områden kan nå temperaturer som överskrider 66 °C (150 °F). Undvik dessa områden.Låt INTE barn använda eller vistas i närheten av snöslungan när den är igång.

1. Lossa snöskruvreglaget (A, Fig. 9).
2. Vrid PÅ/AV-reglaget (B) till läget AV och ta bort eller dra ut TRYCK/DRAG-nyckeln.

Säkerhetstest av snöslungan

WARNING

Kör aldrig motorn inomhus eller i ett slutet utrymme med dålig ventilation. Utkastarröret innehåller ett roterande snöskruv för att slunga snö. Du ska aldrig rensa eller ta bort stopp med händerna.

Fingrar kan lätt fastna med allvarlig lemlästning eller svåra skärskador som följd. Använd alltid ett rensningsredskap för att rensa eller ta bort stoppet i utkastarröret.

WARNING

Den vanligaste orsaken till skada i samband med snöröjning är handkontakt med den roterande snöskruven inuti snöslungor.

Denna snöslunga kan kapa av händer och fötter och slunga ut föremål. Läs och iakttag alla säkerhetsinstruktioner i handboken. Underlåtenhet att göra det, kan resultera i dödsfall eller allvarlig personskada.

Test – Snöskruv/impeller

1. Starta enheten och koppla in snöskruvreglaget (A, Fig. 9).
2. Släpp snöskruvreglaget.
3. Snöskruven måste stanna inom högst 5 sekunder.

Utkastarrör och riktskärm

Manuell vridning av röret

Ta tag i rörets handtag (A, Fig. 10) på riktskärmen handtag och vrid utkastarröret åt vänster, höger eller någon riktning framåt. En spänningsplatta håller röret i önskat läge.

OBS! Använd INTE rörets handtag för att lyfta enheten.

Fjärrvidning av röret (i förekommande fall) - Inte avbildad

1. Tryck och håll utlösaren (B, Fig. 10, infälld bild).
2. Tryck handtaget framåt för att vrida röret moturs eller dra handtaget bakåt för att vrida röret medurs.
3. Lossa utlösaren för att behålla röret i önskat läge.

OBSERVERA Bruka inte för stor kraft när du försöker använda frusna reglage. Ta bort snö och is från rörets nederdel.

Manuell justering av riktskärm

Lossa riktskärmens vingratt (C, Fig. 10) och justera riktskärmen upp eller ner för att reglera höjden och avständet på den utkastade snön. Dra åt vingratten ordentligt för att behålla önskad riktskämsinställning.

Snabbinställning av riktskämen (i förekommande fall)

Tryck på utlösaren (B, Fig. 10, infälld bild) på riktskärmens handtag och justera riktskärmen upp eller ner för att reglera höjden och avståndet på den utkastade snön. Lossa utlösaren för att behålla riktskärmen i önskat läge.

Den vanligaste orsaken till skada i samband med snöröjning är handkontakt med den roterande skovelhjulet inuti utkastarröret. Rengör eller rensa aldrig ett utkastarrör med händerna eller medan motorn är igång.

Fingrar kan lätt fastna med allvarlig lemlästning eller svåra skärskador som följd.

1. STÄNG AV MOTORN!
2. Vänta i 10 sekunder för att vara säker på att snöskruven har slutat snurra.
3. Använd ett rensningsverktyg för att ta bort snö från snöskruvhuset.

Användningstips

1. Den effektivaste snöslungningen får man när snön röjs direkt när den fallit.
2. För fullständig snöröjning ska strängarna överlappa varandra.
3. Snö ska om möjligt slungas i medvind.
4. På ytor med grus eller singel, tryck ner styrstången lätt för att undvika att stenar fångas upp. Låt INTE stenar och grus fångas upp och slungas ut ur snöslungan.
5. När snöslungningen är klar, ska motorn gå på tomgång i några minuter för att snön och isen som samlats på motorn ska smälta.
6. Rengör snöslungan ordentligt efter varje användning.
7. Innan snöslungan startas, undersök alltid om det finns is och/eller skräp på snöskruven som kan orsaka skada på snöslungan.
8. Kontrollera oljenivån före varje start. Kontrollera att oljan är på FULL-märket på oljepåfyllningslocket/mätstickan.

Snöslunga

Efter varje användning

Ta bort snö och snömodd som samlats från snöslungan för att förhindra att kontrollerna fryser

Var 8:e timma eller en gång per dag

Utför säkerhetskontroller på impellern

Var 25:e timma eller en gång per år

Kontrollera att inget är löst på snöslungan

Justera snöskruvens kontrollkabel vid behov

Kontakta återförsäljare en gång per år för att

Kontrollera att slitaget på snöskruven av gummi inte påverkar prestandan

Motor

Första 5 timmarna

Byt olja

Var 8:e timma eller en gång per dag

Kontrollera motorns oljenivå

Var 50:e timma eller en gång per år

Byt motorolja

Kontrollera ljuddämpare och ljuddämparskydd

En gång per år

Byta tändstift

Kontrollera ventilens spelrum *

* Inte nödvändigt om inte motorn uppträder med problem. Kontakta en auktoriserad försäljare.

Avgaskontrolldeklaration

Underhåll, byte eller reparation av avgaskontrollanordningar och system kan utföras av en verkstad eller person som reparerar motorer som inte är avsedda för väg. Men för att få utsläppskontrollservice "utan kostnad", måste arbetet utföras av en av tillverkaren godkänd säljare. Se Utsläppsgaranti.

Byta olja

Tappa ut olja

Använd olja är farligt avfall och måste avyttras korrekt. Blanda inte med hushållsavfall. Kontrollera med lokala myndigheter, servicecenter eller återförsäljare för säker avyttring / återvinningsanläggning.

1. Med motorn frånslagen men fortfarande varm, lossa ledningen till tändstiftet (A, Fig. 11) och håll den borta från tändstiftet.
   OBS! För att komma åt ledningen till tändstiftet måste du ta bort motons snöhuv. Se Byt tändstiftet i detta avsnitt.
2. Tippa maskinen lätt bakåt, ta därefter bort oljeavtappningslocket (B, Fig. 12). Tappa ut oljan i en godkänd behållare.
3. När oljan tappats ut, sätt i och spänn fast oljeavtappningslocket.

Fyll på olja

1. Placera maskinen jämnt.
2. Rengör oljepåfyllningsområdet från smuts.
3. Se avsnittet Specifikation för oljekapacitet.
4. Ta bort mätstickan (C, Fig. 13) och torka med en ren trasa.
5. Häll långsamt olja i påfyllningsrörey (D). Överfyll INTE. Vänta några minuter och kontrollera oljenivån igen.
6. Sätt och och dra åt oljemätstickan.
7. Ta bort mätstickan och kontrollera oljenivån. Det ska nå fullindikationns överdel (E) på mätstickan.
8. Sätt och och dra åt oljemätstickan.

Åtkomst till tändstiftet

För att komma åt tändstiftet, måste snöhuven tas bort på följande sätt:

1. Ta bort PÅ/AV-nyckeln (A, Fig. 14) eller dra ut PÅ/AV-brytaren eller Tryck/Drag-nyckeln. Förvara nyckeln utom räckhåll för barn.
2. Ta tag i chokereglaget (B) och dra upp för att ta bort.
3. Ta bort monteringsskruvarna (C).
4. Ta försiktigt bort överdelen av snöhuven (D). Lossa INTE primningsslangen (E) eller nyckelns ledning (F).
5. Ta bort tändstiftet (G) och byt. (Se Specifikationer.)
6. Innan snöhuven sätts tillbaka, se till att primningsslangen och nyckelns ledning är kopplade.
7. Montera snöhuvens överdel på snöhuvbasen. Se till att överdelen griper in i basen. Fäst med monteringsskruvarna.
8. Rikta in skårorna (H, Fig. 15, infälld bild) i chokevredet med tapparna på chokeaxeln (I) och för neråt för att installera. Är vredet inte rätt installerat, fungerar inte choken.
9. Intallera INTE PÅ/AV eller Tryck/Drag-knappen förrän du är klar att starta motorn.

Justering av snöskruvens kabel

WARNING

Skruva inte åt för hårt eftersom det kan lyfta reglaget och or- saka att snöskruvreglaget aktiveras utan att det är nedtryckt.

WARNING

Snöskruven måste stanna inom högst 5 sekunder efter att reglaget släppts. Gör den inte det, kontakta en auktoriserad fösäljare.

Om snöskruven inte snurrar längre när reglaget är inkopplat eller om remmen slirar under last, kan snöskruvens kabel eller rem ha sträckts. Det kan komenseras med att snöskruvens kabel justeras. Om remmen är för sliten eller trasig, kontakta din godkända säljare för reparation.

OBSERVERA Snöskruven får inte snurra om inte snöskruvreglaget är inkopplat. Snöskruven måste frikopplas inom 5 sekunder efter att snöskruvreglaget släppts. Gör den inte det, kontakta en auktoriserad fösäljare innan du använder den.

Inspektion

1. Starta motorn.
2. Aktivera snöskruvreglaget. Snöskruven ska snurra.
3. Släpp snöskruvreglaget. Snöskruven ska stanna inom 5 sekunder.

Om snöskruven inte stanna som angivet ovan, justera eller ta maskinen till din lokala godkända försäljare för reparation.

Justering

1. Stäng av motorn och ta bort nyckeln. Vänta tills alla rörliga delar stannat.
2. För upp kabelhöljet (A, Fig. 15) för att blottlägga kabeljusteringsöglorna (B) och Z-böjen (C).
3. Lossa kabelns Z-böj från kabelöglorna och sätt in den i den näst högsta öglan för att öka bältets spänning. För tillbaka kabelskyddet på plats.
   OBS! Det måste finnas lite spelrum i kabeln när kontrollen är lossad.
4. Undvik snöskruven, sätt i nyckeln, starta motorn och genomför inspektionen igen. Om snöskruven inte stannar som angivet, ta maskinen till din lokala godkända försäljare för reparation.

Förvaring

WARNING
	Bränslet och dess ångor är extremt lättantändliga och explosiva.Brand eller explosion kan orsaka svåra brännsskador eller dödsfall.
Vid förvaring av bränsle eller utrustning som har bränsle i tankenFörvara inte i närheten av ugnar, spisar, vattenvärmare eller annan utrustning med kontrollampor eller tändningskällor, eftersom de kan antända bränsleångor.

Bränslesystem

Bränsle kan bli unket när det förvaras längre än 30 dagar. Unket bränsle orsakar att syra- och gummiavlagringar bildas i bränslesystemet eller på viktiga delar i förgasaren. För att bränslet ska förbli färskt ska du använda Briggs & Stratton FRESH START® bränslestabilisator som flytande tillsats eller en patron med droppkoncentrat.

Det är inte nödvändigt att tappa ut bensin från motorn om en bränslestabilisator tillsätts enligt anvisningarna. Kör motorn under 2 minuter för att cirkulera stabilisatorn genom bränslesystemet. Motorn och bränslet kan förvaras upp till 24 månader.

Har inte bensinen i motorn behandlats med en bränslestabilisator, måste den tappas ut i en godkänd behållare. Kör motorn tills den stannar av brist på bränsle. Vi rekommenderar att man använder bränslestabilisator i förvaringsbehållaren för att bränslet ska förbli färskt.

Motorolja

Byt motoroljan medan motorn fortfarande är varm.

Snöslunga

1. Rengör snöslungan noggrannt.
2. Smörj alla smörjpunkter (kontakta godkänd försäljare)
3. Se till att muttrar, bultar och skruvar är riktigt åtdragna. Undersök att inga synliga rörliga delar har skador, brott eller är slitna. Byt vid behov.
4. Bättra på alla målade delar som rostat eller färgen flagnat
5. Täck bara metalldelar på snöskruv och impeller med rostskyddsmedel.
6. Förvara om möjligt snöslungan inomhus och täck över den för att skydda den från damm och smuts.
7. På modeller med vikbara handtag lossas knopparna som håller handtaget uppe. Vrid det övre handtaget framåt.
8. Om den förvaras utomhus, placera snöslungan på block och se till att ingen del av maskinen står på marken. Täck snöslungan med en tung presenning.

Ta ut ur förvaring

1. Lyft det övre handtaget i arbetsläge och dra åt knopparna som fäster det övre handtaget.
2. Fyll bränsletanken med nytt bränsle.
3. Kontrollera tändstiftet. Se till att avståndet är riktigt. Om tändstiftet är slitet eller skadat ska det bytas.
4. Se till att fästena är åtdragna.
5. Se till att alla skydd, lock och skärmar är på plats.

Felsökning

PROBLEM HITTA EN ÅTGÄRD

Snöskruven stannar inte inom 5 sekunder efter att reglage har frigjorts.	Snöskruvreglagets kabel är inte justerad.	Justera snöskruvreglagets kabel. Se "Kabeljustering" i avsnittet Underhåll i handboken. Om snöskruven inte stannar inom 5 sekunder, kontakta en godkänd försäljare för reparation.
Utkastarröret eller riktskärmen fungerar inte (fjärr-manuell).	Utkastarröret eller riktskärmen måste smörjas.	Kontakta en auktoriserad försäljare.
	Utkastarröret eller riktskärmen är frusen.	Sätt snöslungan i ett uppvärmt garage eller låt den köra några minu-ter eller ta bort snö och is från utkastarrörets bas.
Motorn startar inte.	Nyckeln är på Av eller inte isatt. Vrid nyckeln till PÅ-läget. Primern inte intryckt. Tryck två gånger på primerknappen och starta. Frusen motor Sätt snöslungan i ett uppvärmt garage för att tina upp motorn. Slut på bensin. Fyll tanken. Choken öppen - kall motor. Vrid choken till stängd, tryck därefter på primern och starta motorn.
	Motorn flödad.	Vrid choken till öppen. Dra igång motorn tills den startar.
	Ingen gnista. Koppla tändstiftsledningen eller byt tändstift.
	Vatten i bensinen, eller gammal bensin.	Töm tanken. (Bensin måste lämnas på en station för miljöfarligt avfall). Fyll på med nytt bränsle.
	Sladden inte ansluten eller krets-brytaren utlöst (modeller med elektrisk start).	Sätt i sladden eller byt ut trasig sladd. Återställ kretsbrytaren.
Motorn svårstartad eller går dåligt.	Bränsleblandningen för fet. Flytta choken till ÖPPEN. Tändstift felaktigt, smutsigt eller med fel avständ.	Rengör och öppna gapet i tändstiftet eller kontakta godkänd försäljare.
	Bränsleventilen blockerad. Rengör ventilen.
Onormal vibration.	Lösa delar eller skadad snöskruv.	Stoppa genast motorn. Kontakta en auktoriserad försäljare.
Skrapskäret röjer inte hårda ytor.	För mycket snö kvarlämnad.	Kontakta auktoriserad återförsäljare för att bestämma om det behövs ett nytt skrapskär.
	Slitet skrapskär.	Kontakta godkänd försäkjare för byte.
Enheten kan inte driva sig fram	Drivrem är lös eller skadad.	Kontakta auktoriserad återförsäljare för service av snöskruv av gummi.
Enheten slungar inte snö.	Snöskruvens drivrem är lös eller skadad.	Justera snöskruvreglagets kabel. Se "Kabeljustering" i avsnittet Underhåll i handboken. Kontakta godkänd försäljare för byte av rem.
	Utkastarröret är tilltäppt av snö. Stoppa genast motorn. Använd alltid ett rengöringsverktyg, för att rensa utkastaren. Inte händerna. Rengör utkastarröret och insidan av snöskruvhuset. Läs avsnittet "Varningar" i avsnittet Operatörs-säkerhet.
	Främmande föremål i snöskruven.	Stoppa genast motorn. Använd alltid ett rengöringsverktyg, för att rensa utkastaren. Inte händerna. Ta bort föremålet från snöskruven. Läs avsnittet "Varningar" i avsnittet Operatörssäkerhet.
	Snöskruv av gummi är sliten eller skadad.	Kontakta godkänd försäkjare för byte.

Modellnummer
	1695866
MOTOR:
Märke Briggs & Stratton
Modell serie	SnöserienTM
Bruttovridmoment* 8,0 MK vid 3 060 rpm
Typ	4-takt	-
Slagvolym 205 cm3 (12,48 in3)
Startsystem	230V	elektrisk
Växelriktare	Ingen
Oljekapacitet 0,54 - 0,59L (18 oz)
Motorolja	Syntetisk	5W30
Bränsletankens volym 2,8 liter (3,0 qts)
Tändstiftsgap och vridmoment 0,76 mm (0,030 in.) 20 Nm (180 lb-in)
Resistortändstift	491055
Platinatändstift med lång livslängd	5066
Tändningssystem Detta tändningssystem med tändstift uppfyller kanadensisk ICES-002-standard.

SNÖSKRUV/IMPELLER:

Röjningsbredd 55,9 cm (22 in.)

Intagshöjd 32,00 cm (12,6 in.)

Snöskruvens/impellerns diameter 25,40 cm (10,0 in.)

Antal impellerblad 2

RÖR:

Rörets riktskärm	Snabbrör (snabbriktskärm, i förekommande fall)
Rörvridning	Manuell vridning - 200° (fjärrvridning, i förekommande fall)

DRIVSYSTEM:

Drivtyp Snöskruv - Drivande

Körhastigheter Inte tillämpligt

Däckstorlek 20,3 x 5,1 cm (8,0 x 2,0 in.)

\* Information om motorns effekt

Bruttoeffektklassificeringen för enskilda bensinmotormodeller sker i enlighet med SAE (Society of Automotive Engineers) kod J1940 (klassificering av effekt och vridmoment för småmotorer). Effektprestanda har inhämtats och korrigerats i enlighet med SAE J1995 (revidering i maj 2005). Vridmomentvärden inhämtas vid 3 060 RPM. Hästkrafter inhämtas vid 3 600 RPM. I verkligheten är bruttomotoreffekten lägre och påverkas bl.a. av miljömässiga förhållanden och variationer i olika motorer. Med tanke på det breda utbudet produkter i vilka motorer monteras och många olika miljömässiga faktorer som gäller för körning av utrustningen utvecklar inte bensinmotorn den klassificerade bruttoeffekten när den körs i en viss utrustning (faktisk "på plats" eller nettoeffekt). Skillnaden beror på ett antal faktorer, bland annat tillbehör (luftrenare, avgaser, laddning, kylning, förgasare, bensinpump osv.), begränsning i tillämpningen, miljömässiga körförhållanden (temperatur, luftfuktighet, höjd över havet) och variationer i olika motorer. På grund av tillverknings- och kapacitetsbegränsningar kan Briggs & Stratton byta till en motor med högre effekt för denna motorserie.

Oshab

Illustrace....2
