KÄYTTÖOHJE MS55800E NAC

Käyttäjän turvallisuus 6

Toiminnot ja hallintalaitteet....12

Käyttö....13

Kunnossapito....17

Varastointi....19

Vianmääritys....20

Tekniset tiedot....21

HUOMIO: Näissä ohjeissa "vasemmalla" ja "oikealla" tarkoitetaan suuntia käyttöasennosta katsottuna.

Yleistiedot

Kiitos tämän laadukkaan Briggs & Stratton -lumilingon hankinnasta. Olemme tyytyväisiä, että luotat MURRAY -tuotemerkkiimme. Kun käytät ja huollat MURRAY -tuotettasi tämän ohjekirjan mukaisesti, se toimii luotettavasti monia vuosia.

Tämä ohje sisältää turvallisuustietoa lumilinkoihin liittyvistä vaaroista ja riskeistä ja niiden välttämisestä. Lumilinko on suunniteltu lumen poistamiseen, eikä sitä saa käyttää muihin tarkoituksiin. On tärkeää, että luet ja ymmärrät nämä ohjeet huolellisesti, ennen kuin ryhdyt käyttämään laitetta. Säilytä nämä ohjeet tulevaa tarvetta varten.

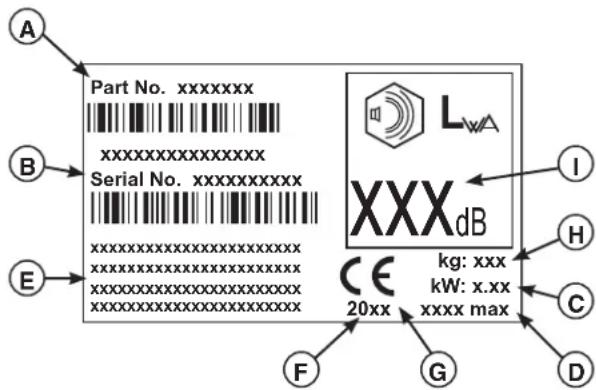

Tuotteen tunnistemerkinnät

A. Valmistajan tunnusnumero
B. Numero
C. Teholuokitus (kW)
D. Moottorin enimmäiskierrosmäärä minuutissa
E. Valmistajan osoite
F. Valmistusvuosi
G. CE-määräysten noudattamislogo
H. Koneen paino (kg)
I. Äänenvoimakkuus (dB)*

Tuotteen viitetiedot

Kun otat yhteyttä valtuutettuun jälleenmyyjän varaosien, huollon tai kysymyksen merkeissä, Sinun on PAKKO ilmoittaa nämä numerot.

Kirjoita mallin nimi/numero, valmistajan tunnistenumerot sekä moottorin sarjanumerot niille varattuun tilaan, jotta löydät ne nopeasti.

TUOTTEEN VIITETIEDOT
Mallia kuvaava nimi/numero
Laitteen SARJANUMERO
Myyjän nimi Ostopäivä
MOOTTORIN viitetiedot
Moottorin merkki Moottorin mall
Moottorin tyyppi/eritelmä Moottorin koodi/sarjanro

Tämän koneen kuvitettu varaosaluettelo on ladattavissa osoitteesta www.murray.com. Ilmoita varaosia tilatessasi aina malli- ja sarjanumero.

Kaikki oikeudet pidätetään.

Käyttäjän turvallisuus

Varoitusmerkit ja niiden selitykset Laitteessa olevat säätömerkit

Lue käyttöohjeesta käyttö- ja turva- ohjeet.

Päällä/pois -avainkytkin

Sammuta moottori ja irrota avain ennen huoltoa tai korjausta.

Käännä rikastin KIINNI-asentoon, kun käynnistät

Sinkoutuvien esineiden vaara

Käännä rikastin AUKi-asentoon, kun ajat.

Tulipalon vaara

Paina pumppupainiketta 2 kertaa

Pyörivä syöttöruuvi / jäsenten irtoamisvaara

Kytke liitäntäjohto

Häkämyrkytyksen vaara

Käynnistä painamalla painiketta

Pysy riittävän etäällä

Kytke syöttöruuvi käyttöön

Sähköisku

Heittotorven kääntö

Pyörivä puhallin / jäsenten irtoamis-vaara

Kylmä moottori

Pidä lapset kaukana

Kuuma moottori

Varoitusmerkki ja varoitussanat

Varoitussymbolia ja varoitussanaa (VAARA, VAROITUS, HUOMAUTUS tai HUOMIO) käytetään osoittamaan mahdollisen vammanvakavuutta ja/tai koneen vahingoittumismahdollisuutta. Lisäksi varoitusmerkkiä voidaan käyttää osoittamaan vaaran tyyppiä.

VAARA tarkoittaa vaaraa, joka toteutuessaan johtaa kuolemaan tai vakavaan vammaan.

ROITUS tarkoittaa vaaraa, joka toteutuessaan saattaa johtaa kuolemaan tai vakavaan vammaan.

HUOMAUTUS tarkoittaa vaaraa, joka toteutuessaan saattaa aiheuttaa lievän tai kohtalaisen vamman.

HUOMIO tarkoittaa tilannetta, jossa laite voi vahingoittua.

VAROITUS

Tietyt laitteen ja sen lisävarusteiden komponentit sisältävät kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä vaurioita tai muita lisään- tymiseen liittyviä ongelmia. Pese kädet aina niiden käsittelyn jälkeen.

VAROITUS

Moottorin poistokaasu sisältää kemikaaleja, jotka Kalifornian osavaltion tietojen mukaan aiheuttavat syöpää, synnynnäisiä vaurioita tai muita lisääntymiseen liittyviä ongelmia.

VAROITUS

• Käden osuminen linkousputken sisällä pyörivään siipirattaaseen on yleisin loukkaantumisen aiheuttaja lumilinkoja käytettäessä.
• Tämä lumilinko on toiminnaltaan sellainen, että kädet tai jalat voivat leikkaantua irti ja lisäksi sen sisälle joutuneet esineet linkoutuvat ulos. Lue kaikki tämän ohjekirjan turvaohjeet ja noudata niitä. Niiden laiminlyönti voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

VAROITUS

Lue ennen lumilingon käyttöä kaikki laitteessa ja ohjekirjassa olevat ohjeet siten, että ymmärrät ne. Noudata näitä ohjeita. Tämän ohjekirjan turvaohjeiden laiminlyönti voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

• Tutustu perusteellisesti ohjaimiin ja lumilingon oikeaan käyttöön.
• Varmista, että olet harjoitellut riittävästi ennen lumilingon käyttöä.
• Selvitä, miten laite pysäytetään ja ohjaimet kytketään nopeasti irti.
• Älä anna kenenkään käyttää laitetta ilman asianmukaista ohjeistusta.
• Noudata aina ohjekirjan ohjeita, jos lumilinko varastoidaan pitkähköksi ajaksi.
• Pidä turva- ja ohjemerkinnät kunnossa tai vaihda ne tarvittaessa uusiin.
• Älä koskaan yritä tehdä laitteelle isoja korjauksia, ellet ole saanut siihen koulutusta. Lumilingon virheellinen huolto voi johtaa vaaralliseen toimintaan, laitteen vahingoittumiseen ja takuun raukeamiseen.

VAARA

Heittotorven sisällä on puhallin, joka heittää lunta ulos. Älä koskaan käytä kättäsi heittotorven puhdistamiseen tai tukkeuman poistamiseen. Sormet tarttuvat nopeasti puhaltimeen. Käytä aina puhdistustyökalua. Näiden turvaohjeiden noudattamatta jättäminen johtaa raajojen irtoamiseen tai vahingoitumiseen erittäin vakavasti.

⚠ VAARA
	Pidä kädet, jalat ja vaatteet kaukana pyörivistä osista. Pyörivät osat voivat osua tai vetää mukaansa käden, jalan, hiukset, vaatteet tai lisälaitteet.Näiden turvaohjeiden noudattamatta jättäminen johtaa raajojen irtoamiseen tai vahingoittumiseen erittäin vakavasti.
Aina kun puhdistat, korjaat tai tarkastat lumilinkoa, varmista, että moottori on sammutettu, sytytystulppa irrotettu ja kaikki liikkuvat osat pysähtyneet.Älä pane käsiä tai jalkoja pyörivien osien lähelle tai alle. Pysy koko ajan poissa poistoaukolta.Älä koskaan käytä lumilinkoa ilman kunnollisia paikoilleen asetettuja ja toimivia suojaimia tai muita suojalaitteita.Älä koskaan jätä lumilinkoa vartioimatta, kun moottori on käynnissä. Kytke aina syöttöruuvi ja veto irti, sammuta moottori ja irrota avaimet.Pidä löysät vaatteet poissa lumilingon ja syöttöruuvin edestä. Kaulaliinat, lapaset, roikkuvat nyörit, löysät vaateet ja housut tarttuvat helposti pyörivään laitteeseen, jolloin ruumiinjäsen irtoaa. Sido pitkät hiukset ja riisu korut.Käytä konetta useita minuutteja lumen poistamisen jälkeen, jotta kerääjä/puhallin ei jäädy.Kytke virta pois kerääjästä/puhaltimesta, kun lumilinkoa kuljetetaan tai se ei ole käytössä.

⚠ VAARA
	Järkyttäviä onnettomuuksia voi tapahtua, jos käyttäjä ei ole varautunut lasten läsnäoloon. Lapset ovat usein kiinnostuneita laitteesta ja sen toiminnasta. Älä koskaan oleta, että lapset pysyvät siinä, missä viimeksi näit heidät.
Pidä lapset poissa käyttöalueelta. Lapset ovat usein kiinnostuneita koneista. Muista seurata kaikkia läsnäolijoita.Ole varuillasi ja muuta suuntaa, jos lapsia tulee alueelle.Älä koskaan anna lasten käyttää laitetta.Ole erityisen huolellinen, kun lähestyt kuolleita kulmia, pensaita, puita tai muita kohteita, jotka saattavat peittää näkyvyyden. Näkymättömissä voi olla lapsia.

⚠ VAARA
	Moottorit tuottavat häkää, joka on hajuton ja väritön myrkkykaasu. Hään hengittäminen voi aiheuttaa pahoinvointia, pyörtymisen ja lopulta kuoleman.
• Moottorin saa käynnistää ja sitä saa käyttää vain ulkotiloissa.• Älä käytä moottoria sisätiloissa, edes ovet ja ikkunat auki.

⚠ VAARA
	Syöttöruuvi voi imeä lumen mukaan esi- neitä, jotka lentävät ulos heittotorvesta. Älä koskaan suuntaa lumisuihkua läsnäolijoihin äläkä päästä ketään lumilingon eteen. Tämän ohjekirjan turvaohjeiden laiminlyönti johtaa kuolemaan tai vakavaan loukkaantumiseen.
Käytä aina työskentelyn, säädön tai korjauksen aikana suojalaseja tai silmäsuojaimia.Pidä aina mielessä, mihin suuntaan lumi sinkoutuu laitteesta. Lähellä olevat jalankulkijat, lemmikit tai omaisuus voivat saada vahinkoja sinkoutuvista esineistä.Muista ympäristö käyttäessäsi lumilinkoa. Esimerkiksi soran, ovimattojen, sanomalehtien, lelujen ja lumen alla olevien kivien yli ajettaessa ne voivat lentää torvesta tai tukkia syöttöruuvin.Noudata erityistä varovaisuutta työskennellessäsi sorapäällysteisillä ajo-, kävely- tai maanteillä tai ylittäessäsi soratien.Säädä kerääjän rungon korkeus siten, että se on irti sora- tai murskekivipinnasta.Alä koskaan käytä lumilinkoa lähellä lasiseiniä, autoja, ikkuna-aukkoja, alamäkiä ja vastaavia, ellei heittotorven poistokulma ole oikein säädetty.Tutustu ensin alueeseen, jolla aiot käyttää lumilinkoa. Merkitse kävely- ja ajoteiden rajat.
VAROITUS
	Polttoaine ja polttoainehöyryt syttyvät erittäin herkästi ja ovat räjähdysherkkiä. Käsittele polttoainetta erityisen varovasti.Näiden turvallisuutta koskevien ohjeiden noudattamatta jättäminen voi aiheuttaa tulipalon tai räjähdyksen, joka voi johtaa vakaviin palovammoihin tai kuolemaan.
KUN LISÄÄT POLTTOAINETTA SÄILIÖÖNSammuta laite ja annan sen jäähtyä vähintään 2 minuutin ajan, ennen kuin avaat polttoainesäiliön korkin ja lisäät polttoainetta.Täytä tankki ulkona tai hyvin ilmastoidussa tilassa.Alä täytä liikaa. Jotta polttoaine pääsee laajenemaan,älä täytä polttoainesäiliön kaulan alareunaan korkeammalle.Suojaa polttoaine kipinöiltä, avotulelta, sytytysliekiltä, lämmöltä ja muilta sytytyslähteiltä.Tarkista polttoaineputket, korkki ja liitokset murtumien ja vuotojen varalta. Vaihda tarvittaessa.Käytä hyväksyttyä polttoainesäiliötä.Jos polttoainetta läikkyy koneelle, odota sen haihtumista, ennen kuin käynnistät moottorin.KUN KÄYNNISTÄT MOOTTORIAVarmista, että sytytystulppa, äänenvaimennin, polttoainekorkki ja ilmanpuhdistin ovat paikoillaan ja kiinnitettyinä (jos laitteessa sellaisia on).Äläkä pyöritä moottoria sytytystulppa irrotettuna.Jos polttoainetta on läikkynyt maahan,älä yritä käynnistää moottoria, vaan siirrä laite pois roiskealueelta ja vältä syttymislähteitä, kunnes polttoainehöyryt ovat haihtuneet.Alä ruiskuta moottoriin liikaa polttoainetta. Noudata tässä ohjekirjassa annettuja moottorin käynnistysohjeita.Jos moottorissa on liikaa polttoainetta, aseta (mahdollinen) rikastin AUKI/AJO-asentoon, siirrä (mahdollinen) kaasu NOPEA-asentoon ja pyöritä moottoria, kunnes se käynnistyy.KUN KÄYTÄT LAITETTAÄlä kallista lumilinkoa sellaiseen kulmaan, jossa polttoainetta vuotaa ulos.Alä sammuta moottoria käyttämällä rikastinta.Alä koskaan käytä moottoria, jos ilmanpuhdistimen asennelma tai ilmanpuhdistin on irrotettu (ja laitteessa sellainen on).KUN VAIHDAT ÖLJYÄJos haluat tyhjentää öljyn öljyntäyttöputken kautta, polttoainesäiliön on oltava tyhjä. Muussa tapauksessa polttoaine voi aiheuttaa valuessaan tulipalon tai räjähdyksen.KUN KULJETAT LAITETTAKuljeta laitetta polttoainesäiliö TYHJÄNÄ tai polttoaineen sulkuventtiili KIINNI.KUN SÄILYTÄT POLTTOAINETTA JA LAITETTA, JOSSA ON POLTTOAINETTASäilytä kaukana uuneista, kiukaista, lämmityskattiloista tai muista laitteista, joissa on sytytysliekkejä tai muita sytytyslähteitä, koska ne voivat sytyttää polttoainehöyryt.

⚠VAROITUS
	Lumilingon turvallinen käyttö edellyttää moot-torin asianmukaista hoitoa ja huoltoa.
Kytke irti kaikki kytkimet ja siirrä vapaalle ennen moottorinkäynnistämistä.Anna moottorin olla ulkolämpötilassa lämpötilantasaantumiseksi ennen lumen puhdistuksen aloittamista.Käytä sähkökäyttöisissä tai sähkökäynnisteisissä lumilingoissa maadoitettua pistoketta.

VAROITUS
	Moottorin käynnistyksessä syntyy kipinöitä.Kipinöinti voi sytyttää lähistöllä sijaitsevan palavan kaasun.Tuloksena voi olla räjähdys ja tulipalo.
Jos käyttöalueella on maa- tai nestekaasuvuoto,älä käynnistä moottoria.Alä käytä paineistettuja käynnistysapunesteitä,koska niiden höyryt syttyvät herkästi.

	Moottorin käydessä syntyy lämpöä. Mootto-rin osat, erityisesti vaimennin, tulevat erittäin kuumiksi.Näiden turvaohjeiden laiminlyönti voi johtaa vakaviin palovammoihin näihin osiin kosketettaessa.
Älä koskaan koske kuumaan moottoriin tai vaimentimeen.Anna vaimentimen, moottorin, sylinterin ja jäähdytysripojen jäähtyä ennen niihin koskemista.Poista roskat vaimentimen ja sylinterin läheltä.Asenna kipinäsuoja ja varmista sen toimintakuntoisuus, ennen kuin käytät laitetta metsä-, pensas- tai ruohopeitteisellä alueella.Kalifornian luonnonvaralain 4442 §:n mukaan on kiellettyä käyttää tai ajaa laitetta metsä-, pensas- tai ruohopeitteisellä maalla tai sellaisen lähellä, ellei pakojärjestelmään ole asennettu 4442 §:n mukaista toimintakuntoista kipinäsuojaa. Muissa osavaltioissa tai liittovaltion alueella voi olla voimassa samanlaisia lakeja. Ota yhteys alkuperäisen laitteen valmistajaan, jälleenmyyjään tai vähittäiskauppiaaseen saadaksesi tälle moottorille suunniteltuun pakokaasujärjestelmään sopivan kipinänsammuttimen.
⚠️ VAROITUS
	Tätä lumilinkoa on huollettava oikein, jotta se toimii turvallisesti ja tehokkaasti. Tämän ohjekirjan turvaohjeiden laiminlyönti voi johtaa kuolemaan tai vakavaan loukkaantumiseen.
Kun huollat tai korjaat lumilinkoa, sammuta moottori, irrota sytytystulpan johto ja vie johto kauas sytytystulpasta, jottei kukaan käynnistä moottoria vahingossa.Tarkista usein, että murtopultit ja muut pultit ovat oikeassa tiukkuudessa.Pidä mutterit ja pultit tiukalla ja pidä lumilinko hyvässä kunnossa.Älä koskaan kajoa turvalaitteisiin. Tarkista säännöllisesti, että turvalaitteet toimivat oikein ja tee tarvittavat korjaukset, jos ne eivät toimi oikein.Osat ovat kuluvia, vaurioituvia ja käytössä heikkeneviä. Tarkista ne usein ja vaihda tarvittaessa valmistajan suosittelemiin osiin.Tarkista laitteen toiminta usein. Säädä ja huolla tarvittavalla tavalla.Käytä korjauksiin ainoastaan tehtaan hyväksymiä varaosia tai vastaavia osia.Noudata aina kaikissa asetuksissa ja säädöissä tehtaan ohjearvoja.Käytä ainoastaan tehtaan hyväksymiä tai vastaavia lisälaitteita ja varusteita (pyörien korkeus, vastapainot, hytti).Älä koskaan yritä tehdä säätöjä moottorin käydessä (paitsi valmistajan erityisesti niin suositellessa).

• Älä päästä työskentelyalueelle ketään, älä etenkään pieniä lapsia tai kotieläimiä.
• Tutki lumilingon työskentelyalue perusteellisesti. Poista kaikki ovimatot, kelkat, lumilaudat, johdot ja muut vierasesineet.
• Älä käytä lumilinkoa ilman sopivaa talvivaatetusta.
• Käytä jalkineita, jotka parantavat pitoa liukkailla pinnoilla.
• Opettele varomaan liukastumista ja kaatumista, erityisesti peruuttaessasi.
• Älä koskaan käytä lumilinkoa, ellei näkyvyys tai valaistus ole hyvä. Varmista aina jalansijasi ja pidä luja ote kahvoista.
• Älä käytä lumilinkoa mäessä poikittain. Noudata äärimmäistä varovaisuutta vaihtaessasi suuntaa rinteissä. Älä yritä puhdistaa jyrkkiä rinteitä.
• Älä ylikuormita laitetta yrittämällä puhdistaa lunta liian nopeasti.
• Älä koskaan käytä laitetta suurella nopeudella liukkailla pinnoilla. Katso lumilingon taakse ja noudata huolellisuutta peruuttaessasi.
• Älä käytä lumilinkoa maanpinnan yläpuolella, kuten asuintalojen tai autotallien katoilla, räystäiden päällä tai muussa vastaavissa rakenteissa.
• Näiden käyttäjien tulisi arvioida kykynsä käyttää lumilinkoa tarpeeksi turvallisesti suojellakseen itseään ja muita onnettomuuksilta.
• Lumilinko on tarkoitettu ainoastaan lumen poistamiseen. Älä käytä sitä mihinkään muuhun tarkoitukseen.
• Älä kuljeta matkustajia.
• Jos vierasesine iskeytyy laitteeseen, sammuta moottori, kytke irti sähkömoottorien johto ja tarkasta huolellisesti, ettei lumilingossa ole vaurioita. Korjaa vauriot ennen uudelleen käynnistämistä ja lumilingon käyttöä.
• Jos lumilinko tärisee poikkeavasti, sammuta moottori. Tärinä varoittaa yleensä ongelmasta. Ota tarvittaessa yhteyttä valtuutettuun jälleenmyyjään korjausta varten.
• Sähkökäynnisteisillä moottoreilla varustettujen laitteiden sähköjohto on irrotettava pistorasiasta moottorin käynnistytyä.

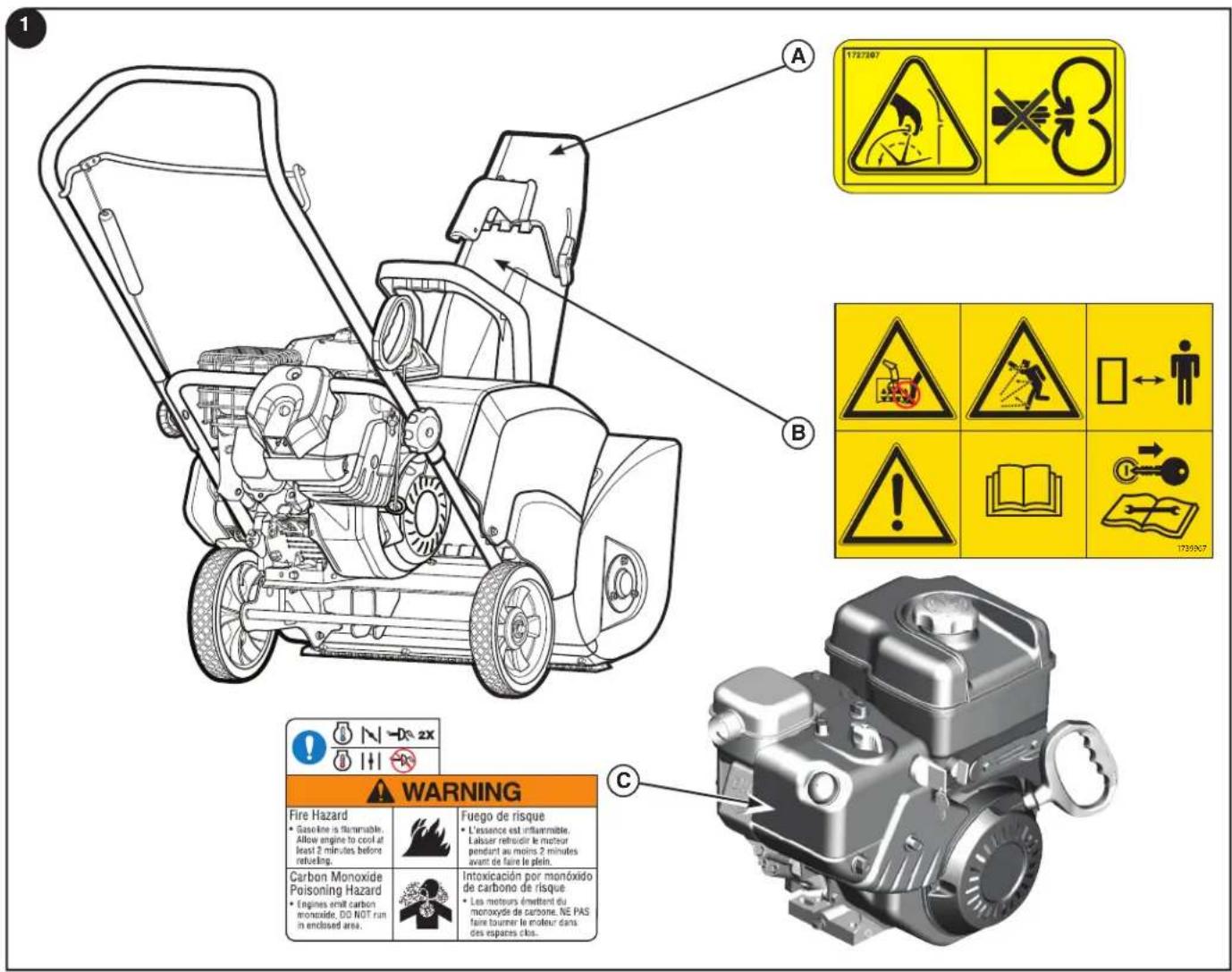

Ennen kuin käytät lumilinkoa, lue siinä olevat turvatarrat. Huomautukset ja varoitukset on tehty sinun turvallisuutesi vuoksi. Vältät henkilö- ja laitevahingot, kun ymmärrät kaikki turvatarrat ja noudatat niitä.

Jos turvatarra kuluu tai vahingoittuu eikä siitä saa enää selvää, tilaa uudet tarrat paikalliselta kauppiaaltasi.

A — Osa nro 1727207 Heittotorven turvatarra
B — Osa nro 1739967 Syöttöruuvin turvatarra
C — Osa nro. 279655 Rikastimen/hallintalaitteen turvatarra

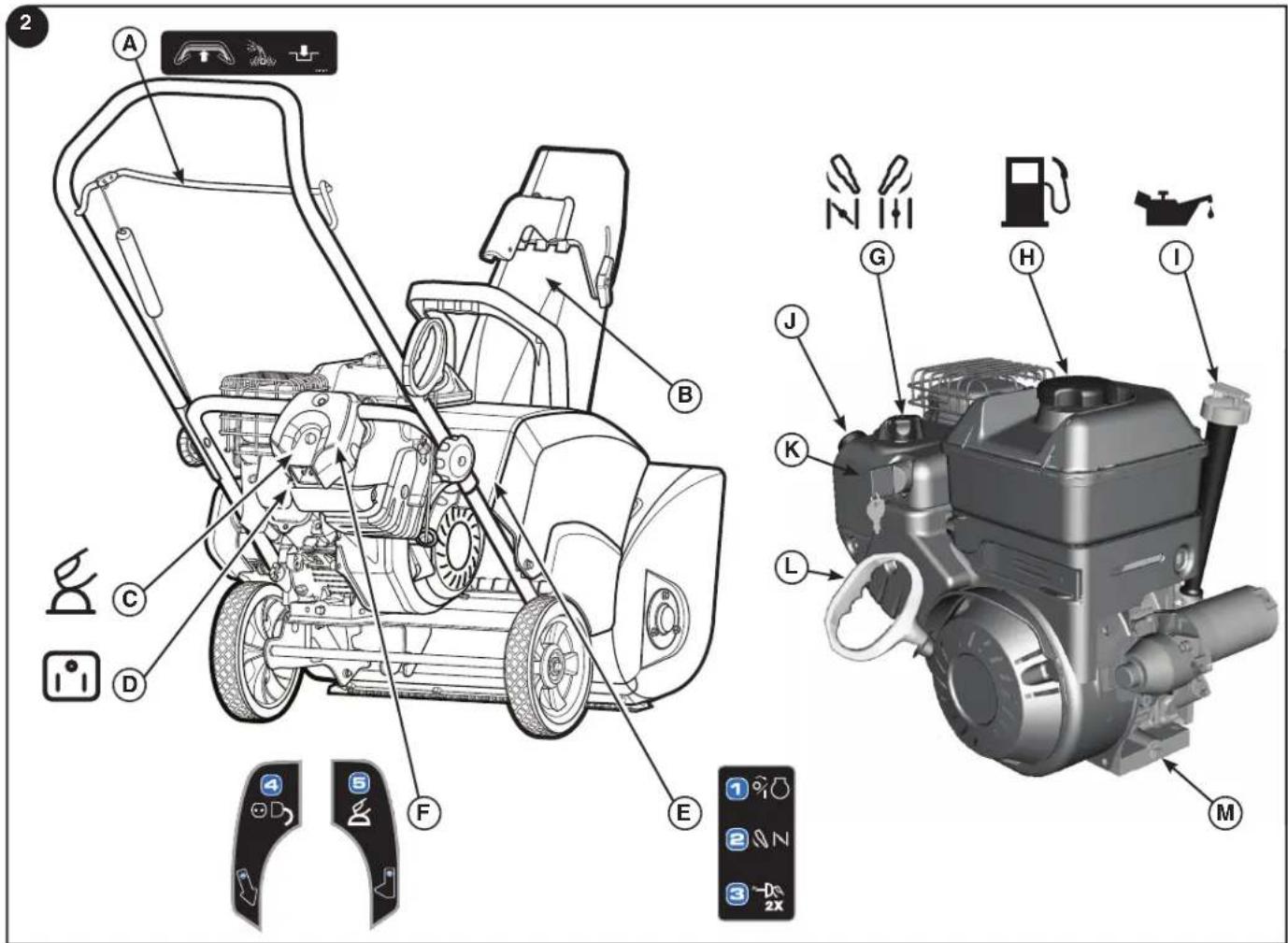

Lumilingon ohjaimet ja käyttöohjetarrat (kuva 2)

A — Syöttöruuvin ohjaus
B — Lumisuihkun ohjausvipu
C — Sähkökäynnistimen painike
D — Sähköjohdon liitäntä
E — Käynnistysohjeet / vaiheet 1–3
F — Käynnistysohjeet / vaiheet 4 ja 5

Moottorin hallintalaitteet

G — Rikastimen säätönuppi

H — Polttoainesäiliö ja korkki

I — Öljyntäyttökorkki (jatkettu mittatikku)

J — Pumppupainike

K — PÄÄLLÄ/POIS- tai Paina/vedä-avain (varustetason mukaan)

L — Narukäynnistimen kahva

M — Öljyn tyhjennys

VAROITUS

Lumilingon käyttäminen voi aiheuttaa vierasesineen lentämisen silmään, mistä voi aiheutua vakavia silmävammoja. Ota käyttöön suojalasit tai silmäsuojaimet, ennen kuin ryhdyt käyttämään lumilinkoa.

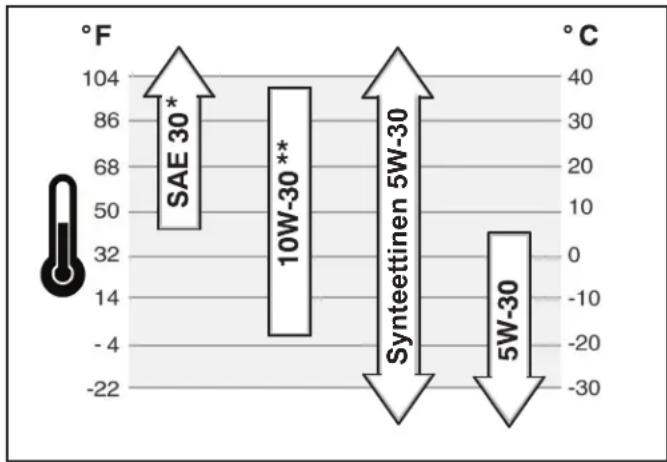

Öljyn tarkistus tai lisäys

HUOMIO: Moottori lähetetään tehtaalta ilman öljyä. Varmista ennen moottorin käynnistämistä, että lisäät öljyä tämän ohjekirjan ohjeiden mukaan. Jos käynnistät moottorin ilman öljyä, se vahingoittuu, eikä sitä voi enää korjata. Takuu ei korvaa sitä.

1. Varmista, että laite on tasaisella alustalla. Käytä laadukasta pesevää öljyä, jonka luokitus on "SG, SH, SJ, SL tai parempi". Synteettinen 5W30-moottoriöljy sopii kaikkiin lämpötiloihin. ÄLÄ sekoita öljyä ja bensiiniä. Katso öljysuositukset kaaviosta.
2. Poista öljyntäyttökorkki/mittatikku (A, kuva 3) ja pyyhi se puhtaalla kankaalla.
3. Työnnä öljyntäyttökorkki/mittatikku paikalleen ja kiristä kiertämällä myötäpäivään.
4. Irrota öljyntäyttökorkki/mittatikku ja tarkista öljy.
5. Lisää öljyä tarvittaessa, kunnes sen taso saavuttaa täyttökorkin/mittatikun TÄYSI-merkin. (FULL) Älä täytä liikaa.
6. Kiristä öljyntäyttökorkki/mittatikku tiukkaan.

* Alle 4 °C:n (40 °F) lämpötilassa SAE 30 -öljy hankaloittaa käynnistystä.
** Yli 27 °C:n (80 °F) lämpötilassa 10W-30-öljyn kulutus voi lisääntyä. Tarkista öljymäärä tavanomaista useammin.

Polttoainesuositukset

Polttoaineen on täytettävä seuraavat vaatimukset:

• Puhdas, tuore, lyijytön bensiini.
• Vähintään 87-oktaaninen / 87 AKI (91 RON). Korkean ilmanalan käyttö, katso ohjeet jäljempänä.
• Enintään 10 % etanolia sisältävä bensiini tai enintään 15 % MTBE:tä (metyyli-tertiääri-butyylieetteriä) sisältävä bensiini hyväksytään polttoaineeksi.

HUOMIO: Älä käytä bensiiniä, joka ei täytä näitä vaatimuksia, esim. E85. Älä sekoita öljyä bensiinin tai muuta moottoria muille polttoaineille. Moottorin komponentit vahingoittuvat ja moottorin takuu raukeaa.

Suojaa polttoainejärjestelmä sakan muodostumiselta sekoittamalla polttoaineeseen stabilointiainetta. Kaikki polttoaineet eivät ole samanlaisia. Vaihda polttoaineen toimittajaa tai merkkiä, jos moottorin käynnistyksessä tai suorituskyvyssä on ongelmia. Tämä moottori on hyväksytty toimimaan bensiinillä. Tämän moottorin pakokaasupäästöjen rajoitusjärjestelmä on EM (Moottorin modifikaatiot).

Korkea ilmanala

Yli 1 524 metrin (5 000 jalan) korkeudessa hyväksytään polttoaineeksi vähintään 85-oktaaninen / 85 AKI (89 RON) bensiini. Pakokaasupäästävaatimusten täyttämiseksi moottoria on säädettävä korkeaa ilmanalaa vastaavaksi. Käyttö ilman korkean ilmanalan säätöä heikentää suorituskykyä, lisää polttoaineen kulutusta sekä päästöjä. Käänny valtuutetun Briggs & Stratton -myyjän puoleen, kun tarvitset tietoa korkean ilmanalan säädöstä.

Moottorin käyttöä korkean ilmanalan sarjan kanssa ei suositella alle 762 metrin (2 500 jalan) korkeudessa.

Polttoaineen lisäys

⚠️VAROITUS
	Polttoaine ja polttoainehöyryt syttyvät erittäin herkästi ja ovat räjähdysherkkiä.Tulipalo tai räjähdys voi aiheuttaa vakavia palovammoja tai kuoleman.
Kun lisääät polttoainetta säiliöön• Sammuta moottori ja anna sen jäähtyä vähintään 3 minuutin ajan, ennen kuin avaat bensiinisäiliön korkin.• Täytä tankki ulkona tai hyvin ilmastoidussa tilassa.• Älä ylitäytä polttoainesäiliötä. Jotta polttoaine pääsee laajenemaan, älä täytä polttoainesäiliön kaulan alareunaa korkeammalle.• Suojaa polttoaine kipinöiltä, avotulelta, sytytysliekiltä, lämmöltä ja muilta sytytyslähteiltä.• Tarkista polttoaineputket, korkki ja liitokset murtumien ja vuotojen varalta. Vaihda tarvittaessa.• Jos polttoainetta läikkyy koneelle, odota sen haihtumista, ennen kuin käynnistät moottorin.

1. Puhdista lika ja roskat polttoainesäiliön korkin ympäriltä. Irrota polttoainesäiliön korkki (A, kuva 4).
2. Täytä polttoainesäiliöön polttoainetta. Jotta polttoaine pääsee laajenemaan, älä täytä polttoainesäiliön kaulan alareunaa korkeammalle.
3. Kierrä korkki takaisin paikalleen.

Moottorin käynnistys

⚠️ VAROITUS
	Sähkötoimisessa käynnistimessä on maadoitettu liitäntäjohto, ja se on tarkoitettu käytettäväksi tavallisella kodin sähköverkon vaihtovirralla. Sähköjohto on aina maadoitettava asianmukaisesti sähköiskun vaaran välttämiseksi.
Jollei sinulla ole käytettävissäsi maadoitettua pistorasiaa, älä käytä sähkötoimista käynnistintä. Ota yhteyttä pätevään sähkömieheen, jos sinun tarvitsee asentaa maadoitettu pistorasia.

Kytke sähköjohto aina ensin laitteessa olevaan kytkinkoteloon ja vasta sen jälkeen toinen pää maadoitettuun pristorasiaan. Kun moottori on käynnistynyt, irrota sähköjohto ensin maadoitetusta pistorasiasta.

Tarkista, että moottorissa on öljyä öljyntäyttökorkin/mittatikun TÄYSI-merkkiin (Full) saakka. Lumilingon moottorissa on vaihtovirralla toimiva sähkökäynnistin ja rekyylikäynnistin. Varmista ennen moottorin käynnistämistä, että olet lukenut seuraavat asiat.

Jos moottorissa on liikaa polttoainetta, säädä rikastin AUKI/AJO-asentoon ja pyöritä moottoria, kunnes se käynnistyy.

Käynnistä moottori seuraavasti:

1. Tarkasta öljy. Katso kohdasta Öljyn tarkistus/lisäys.
2. Varmista, että syöttöruuvin ohjaus on vapautettuna.
3. Työnnä PÄÄLLÄ/POIS-avain (A, kuva 5) ja käännä se PÄÄLLÄ-asentoon tai työnnä Paina/vedä-avain paikalleen, jos varusteena.
4. Käännä rikastimen nuppia (B) ääriasentoon myötäpäivään, jos moottori on kylmä.

HUOMIO: Älä käytä rikastinta, jos moottori on lämmin.

1. Paina pumppupainiketta (C) kahdesti.

HUOMIO: Älä käytä pumppupainiketta, jos moottori on lämmin.

⚠️ VAROITUS
	Käynnistinnarun nopea vetäytyminen (taka-potku) vetää kättäsi kohti moottoria nopeam-min kuin ehdit reagoida.
Seurauksena voi olla luunmurtuma, mustelmia tai venähdys.Kun käynnistät moottoria, vedä käynnistinnarua hitaasti,kunnes tunnet vastukset, ja vetäise sen jälkeen nopeasti. Näinvältät takapotkun.

1. Vetokäynnistys: Tartu käynnistinnarun kädensijaan tiukasti (D, kuva 5). Vedä käynnistinnarun kädensijaa, kunnes tunnet vastuksen, ja vetäise sen jälkeen nopeasti.

HUOMIO: Jollei moottori käynnisty kolmella yrityksellä, katso lisätietoja Moottorin ohjekirjan vianmääritysosiosta.

⚠️ VAROITUS
	Jos liitäntäjohto on vahingoittunut, valmistajan (tai huoltoedustajan) tai muun vastaavan pätevän henkilön on vaihdettava se uuteen riskien välttämiseksi.

1. Sähkökäynnistys: Kytke sähköjohto (E, kuva 6) ensin laitteessa olevaan liitäntään (F) ja sen jälkeen pistorasiaan. Jos tarvitset jatkojohtoa, varmista, että se on maadoitettu.
2. Sähkökäynnistys: Paina käynnistimen painiketta (G). Kun moottori on käynnistynyt, irrota sähköjohto ensin pistorasiasta ja sen jälkeen laitteen liitännästä.

Tärkeää: Käynnistimen käyttöikä pitenee, kun käytät lyhyitä käynnistysjaksoja (enintään viisi sekuntia). Odota yksi minuutti ennen uutta käynnistysyritystä.

HUOMIO: Jollei moottori käynnisty kolmella yrityksellä, katso lisätietoja Moottorin ohjekirjan vianmääritysosiosta.

Moottorin pysäytys

⚠VAROITUS
	Bensiini ja bensiinihöyryt syttyvät erittäin herkästi ja ovat räjähdysherkkiä. Tulipalo tai räjähdys voi aiheuttaa vakavia palovammoja tai kuoleman. ÄLÄ sammuta moottoria käyt-tämällä rikastinta.

Ennen kuin sammutat moottorin, käytä sitä joutokäynnillä muutaman minuutin ajan, jotta mahdollinen kosteus haihtuu.

1. Käännä PÄÄLLÄ/POIS- tai Paina/vedä-avain (A, kuva 7) POIS-asentoon ja irrota tai vedä irti Paina/vedä-avain, jos varusteena.
2. Säilytä PÄÄLLÄ/POIS- tai Paina/vedä-avain lasten ulottumattomissa. Moottori ei käynnisty ilman PÄÄLLÄ/POIS- tai Paina/vedä-avainta.

Lumilingon käyttö

⚠VAROITUS
	Varmista ennen käyttöä, ettei lumilingon edessä olevalla alueella ole ihmisiä eikä esteitä.

ÄLÄ suuntaa lunta rakennuksia kohti, koska lumen mukana nopeasti lentävät esineet voivat aiheuttaa vahinkoja.

1. Käynnistä moottori. Katso tämän osion kohta Moottorin käynnistys.
2. Säädä heittotorven suunta ja kulma (A, kuva 8). Katso tämän osion kohta Heittotorvi ja lumisuihkun ohjain.
3. Paina syöttöruuvin ohjausvipu (B) täysin pohjaan ja pidä se pohjassa. Syöttöruuvi alkaa pyöriä. Syöttöruuvin ohjausvivun vapauttaminen kytkee syöttöruuvin irti.
4. Työnnä laite lumeen.

Huomio: Kun luot märkää ja raskasta lunta, hiljennä nopeutta, pidä kaasu ääriasennossa ja luo kerrallaan vain osa laitteen koko leveydestä.

1. Kallista kädensijojen tankoja (C) hiuken eteenpäin. Näin lumilinko alkaa vetää eteenpäin.

Lumilingon pysäytys

⚠VAROITUS
Lue käyttöohjekirja ennen koneen käyttöä. Kone voi olla vaarallinen varomattomasti käytettynä.Älä koskaan käytä lumilinkoa, jos kaikki suojaimet, kannet ja suojalevyt eivät ole paikoillaan.Älä koskaan suuntaa lunta ikkunaa kohti tai päästä ihmisiä koneen lähelle, kun moottori käy.Pysäytä kone aina, kun poistut sen ohjaimista.Irrota sytytystulppa aina, ennen kuin puhdistat puhaltimen koteloa tai heittotorvea ja ennen kuin teet korjauksia tai säätöjä.Kun poistut koneen luota, irrota turva-avain. Pidä kone puhtaana polttoaine- ja öljyroiskeista ja roskista tulipaloriskin vähentämiseksi.

⚠️VAROITUS
	Älä koskaan käytä moottoria sisällä tai sulje-tussa, huonosti tuuletetussa tilassa. Moottorin pakokaasu sisältää HÄKÄÄ, joka on HAJU-TON ja TAPPAVA KAASU.
• Pidä kädet, jalat, hiukset ja löysät vaatteet kaukana moottorin ja lumilingon liikkuvista osista.• Vaimentimen ja sen lähialueiden lämpötila voi ylittää 66 °C (150 °F). Vältä näitä alueita.• ÄLÄ anna lasten käyttää lumilinkoa äläkä olla lähettyvillä, kun lumilinko toimii.

1. Vapauta syöttöruuvin ohjausvipu (A, kuva 9).
2. Käännö PÄÄLLÄ/POIS-kytkin (B) asentoon POIS ja irrota tai vedä ulos PAINA/VEDÄ-avain.

Lumilingon turvallisuustesti

⚠️ VAROITUS
	Älä koskaan käytä moottoria sisällä tai suljetus-sa, huonosti tuuletetussa tilassa. Heittotorven sisällä on pyörivä syöttöruuvi, joka linkoaa lunta. Älä koskaan käytä kättäsi heittotorven puhdistamiseen tai tukkeuman poistamiseen.
Sormet tarttuvat puhaltimeen nopeasti, jolloin sormet irtoavat tai vahingoittuvat erittäin vakavasti. Käytä aina erityistä työkalua tukkeutumien selvittämisessä.

⚠️ VAROITUS
	Lumilingon aiheuttaman vamman syynä on useimmiten käden koskettaminen heittotorven sisällä pyörivään syöttöruuviin.
Tämä lumilinko on toiminnaltaan sellainen, että kädet tai jalat voivat leikkaantua irti ja lisäksi sen sisälle joutuneet esineet linkoutuvat ulos. Lue kaikki tämän ohjekirjan turvaohjeet ja noudata niitä. Niiden laiminlyönti voi johtaa vakavaan loukkaantumiseen tai kuolemaan.

Testi - Ruuvisyötin/Siipiratas

1. Käynnistä laite ja kytke syöttöruuvin ohjausvipu (A, kuva 9).
2. Vapauta syöttöruuvin vipu.
3. Syöttöruuvin on pysähdyttävä viiden sekunnin kuluessa tai nopeammin.

Heittotorvi ja lumisuihkun ohjain

Heittotorven kääntö käsin

Tartu heittotorven kädensijaan (A, kuva 10) lumisuihkun ohjaimen kädensijassa ja käännä heittotorvi vasemmalle, oikealle tai mihin tahansa asentoon eteenpäin. Puristuslevy pitää heittotorven halutussa asennossa.

Huomio: ÄLÄ nosta konetta heittotorven kädensijasta.

Heittotorven kaukosäätö (jos varusteena) - Ei kuvaa

1. Purista ja pidä painiketta (B, kuva 10, osa).
2. Paina kädensijaa eteenpäin, jos haluat pyörittää heittotorvea vastapäivään, tai vedä kädensijaa taaksepäin, jos haluat pyörittää heittotorvea myötäpäivään.
3. Vapauta painike asennossa, johon haluat jättää heittotorven.

Huomio: Älä käytä liikaa voimaa, jos säätölaitteet ovat jäätyneet kiinni. Poista lumi ja jää heittotorven juuresta.

Lumisuihkun ohjaimen säätö käsin

Löysää lumisuihkun ohjaimen siipinuppia (C, kuva 10) ja säädä ohjainta ylös- tai alaspäin, niin voit määrittää lumisuihkun korkeuden ja etäisyyden. Kiristä siipinuppi tiukkaan, kun lumisuihkun ohjaimen säätö on haluamasi.

Lumisuihkun ohjaimen pikasäätö (jos varusteena)

Purista laukaisinta (B, kuva 10) lumisuihkun ohjaimen kädensijassa ja säädä ohjainta ylös- tai alaspäin, niin voit määrittää lumisuihkun korkeuden ja etäisyyden. Vapauta laukaisin asennossa, johon haluat jättää ohjaimen.

Tukkeutuneen heittotorven puhdistaminen

⚠️ VAROITUS
	Yleisin lumilingon aiheuttaman vamman syy on käden koskettaminen heittotorven sisällä pyörivään puhaltimeen. Älä koskaan käytä kättäsi heittotorven puhdistamiseen tai tukkeuman poistamiseen. Älä koskaan puhdista torvea moottorin käydessä.
Sormet tarttuvat puhaltimeen nopeasti, jolloin sormet voivat irrota tai vahingoittua erittäin vakavasti.

1. SAMMUTA MOOTTORI!
2. Odota 10 sekuntia, jotta puhaltimen siivet ovat varmasti pysähtyneet.
3. Puhdista lumi syöttöruuvin kotelosta puhdistustyökalun avulla.

Käyttövihjeitä

1. Lumi linkoutuu tehokkaimmin heti lumisäteen jälkeen.

2. Lumi on helpoin poistaa kokonaan, kun limität linkousalueita hieman.

3. Lumi on lingottava mahdollisuuksien mukaan aina tuulen suuntaan.

4. Kun maanpinta on soraa tai kivimurskaa, paina kädensijan tankoja hieman alaspäin, ettet linkoa kiviä. ÄLÄ päästä kiviä ja soraa lumilingon sisään ja lumisuihkuun.

5. Kun lumenluonti on lopetettu, anna moottorin käydä joutokäyntiä muutama minuutti, jotta moottorin kerääntynyt lumi ja jää sulaa.

6. Puhdista lumilinko huolellisesti joka käytön jälkeen.

7. Ennen kuin käynnistät lumilingon, tarkista, ettei syöttöruuvissa ja puhaltimessa ole jäätä eikä roskia. Ne voivat vahingoittaa lumilinkoa.

8. Tarkista öljy ennen jokaista käynnistystä. Varmista, että öljy yltää öljyntäyttökorkin/mittatikun TÄYSI-merkkiin (FULL).

Lumilinko

Joka käytön jälkeen

Poista lumilinkoon kerääntynyt lumi ja loska estääksesi laitteen ohjainten jäätymisen

8 tunnin välein tai päivittäin

Suorita puhaltimen turvallisuustestit

25 tunnin välein tai vuosittain

Tarkista lumilinko löystyneiden osien varalta

Säädä syöttöruuvin ohjausvaijeria, jos tarpeen

Ole yhteydessä laitteen myyjälikkeeseen vuosittain

Varmista, ettei kumisen syöttöruuvin kuluminen heikennä suorituskykyä.

Moottori

5 ensimmäisen käyttötunnin jälkeen

Vaihda öljy

8 tunnin välein tai päivittäin

Tarkasta moottorin öljytaso

50 tunnin välein tai vuosittain

Vaihda moottoriöljy

Tarkista äänenvaimennin ja sen suoja.

Vuosittain

Vaihda sytytystulppa

Tarkista ventiilivälys *

* Ei tarvitse suorittaa ellei moottorin toiminnassa ilmene häiriöitä. Käänny valtuutetun jälleenmyyjän puoleen.

Pakokaasupäästöjä koskeva ilmoitus

Pakokaasupäästöjen rajoituslaitteet ja -järjestelmät saa huollattaa, vaihtaa ja korjata millä tahansa liikkuvien työkoneiden korjaamolla tai korjaajalla.

Pakokaasupäästöjen tarkastus on kuitenkin ilmainen vain, jos työn tekijänä on oltava tehtaan valtuuttama jälleenmyyyjä. Katso takuupäästötakuu.

Öljynvaihto

Poista öljy

Käytetty öljy on ongelmajätettä, ja se on annettava käsiteltäväksi asianmukaisesti. Älä hävitä sitä talousjätteen joukossa. Tarkista paikallisilta jätehuoltoviranomaisilta, huollosta tai jälleenmyyjältä turvallisen jätehuollon/ kierrätyksen sijainti.

1. Sammuta moottori. Kun moottori on vielä lämmin, irrota sytytystulpan johto (A, kuva 11) ja vie se pois sytytystulpan luota.
   Huomio: Lumisuoja on irrotettava moottorista, jotta pääset käsiksi sytytystulpan johtoon. Katso tämän osion kohta Sytytystulpan vaihto.
2. Kallista laitetta hieman taaksepäin ja irrota öljyn tyhjennystulppa (B, kuva 12). Valuta öljy hyväksyttyyn astiaan.
3. Kun öljy on tyhjentynyt, asenna öljyn tyhjennystulppa takaisin ja kiristä se.

Lisää öljyä

1. Aseta moottori vaakasuoraan asentoon.
2. Puhdista öljyntäyttöalueelta kaikki roskat.
3. Katso öljytilavuus laitteen teknisistä tiedoista.
4. Irrota mittatikku (C, kuva 13) ja pyyhi se puhtaalla kankaalla.
5. Kaada öljyä hitaasti moottorin öljyntäyttöaukkoon (D). ÄLÄ täytä liikaa. Odota minuutti ja tarkasta öljytaso uudelleen.
6. Asenna ja kiristä mittatikku.

7. Irrota mittatikku ja tarkasta öljytaso. Sen tulisi olla öljytikun täyden merkin yläreunassa (E).

8. Asenna ja kiristä mittatikku.

Sytytystulpan sijainti

Päästäksesi käsiksi sytytystulppaan lumisuojus on irrotettava seuraavalla tavalla:

1. Irrota PÄÄLLÄ/POIS-avain (A, kuva 14) tai vedä ulos PÄÄLLÄ/POIS-kytkin tai Paina/vedä-avain. Säilytä avain lasten ulottumattomissa.
2. Tartu rikastimen säätövipuun (B) ja vedä se irti.
3. Poista asennusruuvit (C).
4. Irrota varovasti lumisuojuksen yläosa (D). ÄLÄ irrota pumppupainikkeen letkua (E) äläkä avaimen johtoa (F).
5. Irrota sytytystulppa (G) ja vaihda tilalle usi. (Katso Tekniset tiedot).
6. Varmista ennen lumisuojan asentamista, että pumppupainikkeen letku ja avaimen johto ovat paikoillaan.
7. Asenna lumisuojuksen yläosa lumisuojuksen alustaan. Varmista, että yläosa lukittuu alustaan. Kiinnitä asennusruuveilla.
8. Kohdista rikastimen nupissa olevat urat (H, kuva 14, osa) rikastimen akselissa oleviin väkäsiin (I) ja paina alaspäin paikalleen. Jollei nuppia ole asennettu oikein, rikastin ei toimi.
9. ÄLÄ asenna PÄÄLLÄ/POIS- tai Paina/vedä-avainta, ennen kuin olet valmis käynnistämään moottorin.

Syöttöruuvin vaijerin säätö

VAROITUS

Älä kiristä liikaa, koska vipu voi nousta ylöspäin, jolloin syöttöruuvi pysyy kytkettynä, vaikka syöttöruuvin ohjausvipua ei painettaisikaan.

VAROITUS

Syöttöruuvin on kytkeydyttävä irti viiden sekunnin kuluttua ohjausvivun vapautuksesta. Jollei näin tapahdu, käänny valtuutetun jälleenmyyjän puoleen.

Jos syöttöruuvi ei enää pyöri, kun se kytketään päälle vivusta, tai jos hihna luistaa kuormitettuna, syöttöruuvin vaijeri tai hihna on voinut venyä. Tämä voidaan korjata säätämällä syöttöruuvin vaijeria. Jos hihna on liian kulunut tai poikki, korjauta laite valtuutetulla jälleenmyyjällä.

Huomio: Syöttöruuvi ei saa pyöriä, kun sitä ei ole kytketty päälle vivusta. Syöttöruuvin on kytkeydyttävä irti viiden sekunnin kuluttua ohjausvivun vapautuksesta. Jollei näin tapahdu, käänny valtuutetun jälleenmyyjän puoleen, ennen kuin käytät laitetta uudelleen.

Tarkastus

1. Käynnistä moottori.
2. Kytke syöttöruuvi vivusta. Syöttöruuvin pitäisi nyt pyöriä.
3. Vapauta syöttöruuvin vipu. Syöttöruuvin on pysähdyttävä viiden sekunnin kuluessa.

Jollei syöttöruuvi pyöri ja pysähdy edellä kuvatulla tavalla, tee säätö tai vie laite paikalliselle valtuutetulle jälleenmyyjälle korjattavaksi.

Säädöt

1. Sammuta moottori ja poista avain. Odota, että kaikki liikkuvat osat pysähtyvät.
2. Liu'uta vaijerin suojusta (A, kuva 15) ylöspäin, jolloin vaijerin säätösilmukat (B) ja Z:n muotoiset päät (C) tulevat näkyviin.
3. Irrota vaijerin Z:n muotoinen pää vaijerisilmukasta ja aseta se seuraavaksi ylempään silmukkaan, jolloin vyö kirstyy. Liu'uta vaijeri sukka takaisin paikalleen.
   Huomio: Vaijerissa on oltava hieman löysää, kun vipu on vapaana.
4. Pysyä kaukana syöttöruuvista ja aseta avain paikalleen, käynnistä moottori ja suorita tarkastus uudelleen. Jollei syöttöruuvi pyöri ja pysähdy kuvatulla tavalla, vie laite paikalliselle valtuutetulle jälleenmyyjälle korjattavaksi.

Varastointi

⚠️ VAROITUS
	Polttoaine ja polttoainehöyryt syttyvät erittäin herkästi ja ovat räjähdysherkkiä.Tulipalo tai räjähdys voi aiheuttaa vakavia palovammoja tai kuoleman.
Polttoaineen varastoiminen tai laitteen varastoiminen,kun tankissa on polttoainettaSäilytä kaukana uuneista, kiukaista, lämmityskattiloistatai muista laitteista, joissa on sytytysliekkejä tai muitasytytyslähteitä, koska ne voivat sytyttää polttoainehöyryt.

Polttoainejärjestelmä

Polttoaine voi vanhentua, jos sitä säilytetään yli 30 päivää. Vanha polttoaine aiheuttaa happo- ja sakkakertymiä polttoainejärjestelmään ja tärkeisiin kaasuttimen osiin. Pidä polttoaine tuoreena käyttämällä Briggs & Stratton FRESH START® -stabilointiainetta, jota on saatavana nestemäisenä lisääineena tai tiivisteenä läpivirtauspatruunassa.

Moottorin polttoainetta ei tarvitse tyhjentää, jos polttoaineen stabilointiainetta lisätään ohjeiden mukaisesti. Käytä moottoria 2 minuutin ajan, jotta stabilointiaine kulkeutuu kaikkialle polttoainejärjestelmään. Moottoria ja polttoainetta voidaan säilyttää tämän jälkeen jopa 24 kuukautta.

Jos moottorin polttoainetta ei ole käsitelty stabilointiaineella, se on tyhjennettävä hyväksyttyyn säiliöön. Käytä moottoria, kunnes se pysähtyy polttoaineen loppumiseen. Suosittelemme käyttämään polttoaineen stabilointiainetta varastointisäiliössä, jotta polttoaine säilyy tuoreena.

Moottoriöljy

Vaihda moottoriöljy kun moottori on vielä lämmin.

Lumilinko

1. Puhdista lumilinko huolellisesti.
2. Voitele kaikki voitelukohteet (tiedustele valtuutetulta jälleenmyyjältä).
3. Varmista, että kaikki mutterit, pultit ja ruuvit ovat tiukasti kiinni. Tarkista kaikkien näkyvien liikkuvien osien vauriot, murtumat ja kuluminen. Vaihda tarvittaessa.
4. Korjaa kaikki ruostuneet tai hilseilleet maalipinnat.
5. Peitä syöttöruuvin ja puhaltimen paljaat metalliosat ruosteenestoaineella.
6. Säilytä lumilinkoa mahdollisuuksien mukaan sisätiloissa ja peitä se pölyltä ja lialta suojaamiseksi.
7. Jos mallissa on taittuvat kädensijat, löysää ylemmän kädensijan kiinnitysnupit. Kierrä ylempi kädensija eteen.
8. Jos lumilinkoa säilytetään ulkotiloissa, aseta se pukille ja varmista, ettei se kosketa maahan. Peitä lumilinko raskaalla peitteellä.

Käyttöönotto varastosta

1. Nosta ylempi kädensija käyttöasentoon ja kiristä sen kiinnitysnupit.
2. Täytä polttoainesäiliöön polttoainetta.
3. Tarkista sytytystulppa. Varmista, että välys on oikea. Jos sytytystulppa on kulunut tai vahingoittunut, vaihda se.
4. Varmista, että kaikki kiinnittimet ovat tiukalla.
5. Varmista, että kaikki suojaimet, suojalevyt ja kannet ovat paikoillaan.

Vianmääritys

ONGELMA TARKISTA RATKAISU

Syöttöruuvi ei pysähdy 5 sekunnin kuluessa ohjausvivun vapautuksesta.	Syöttöruuvin ohjausvaijeri väärin säädetty.	Säädä syöttöruuvin ohjausvaijeri. Katso tämän ohjekirjan Kunnos-sapito -osion kohta "Vaijerin säätö". Jollei syöttöruuvi pysähdy vii-den sekunnin kuluessa, korjauta laite valtuutetulla jälleenmyyjällä.
Heittotorvi tai suihkun ohjain ei toimi (kauko-ohjattava/ käsikäyttöinen).	Heittotorvi tai suihkun ohjain on voideltava.	Käänny valtuutetun jälleenmyyjän puoleen.
	Heittotorvi tai suihkun ohjain on jäätynyt.	Vie lumilinko lämmitettyyn autotalliin tai anna sen käydä muutaman minuutin ajan, jotta lumi ja jää irtoavat heittotorven alaosasta.
Moottori ei käynnisty.	Avain on pois-asennossa tai se ei ole paikallaan.	Käännä avain PÄÄLLÄ-asentoon.
	Pumppupainiketta ei ole painettu. Paina pumppupainiketta kahdesti ja käynnistä.
	Jäätynyt moottori Vie lumilinko lämmitettyyn autotalliin, kunnes moottori sulaa.
	Polttoaine loppu. Täytä polttoainesäiliö.
	Rikastin auki - kylmä moottori. Käännä rikastin kiinni-asentoon, paina pumppupainiketta ja käyn-nistä moottori.
	Sylinterissä on liikaa polttoainetta. Avaa rikastin, pyöritä moottoria useita kertoja, kunnes se käynnis- tyy.
	Ei kipinää. Kytke sytytystulpan johto tai vaihda sytytystulppa.
	Vettä polttoaineessa tai polttoaine on vanhaa.	Tyhjennä polttoainesäiliö. (Hävitä polttoaine valtuutetussa ongelma-jätelaitoksessa.) Täytä säiliö tuoreella polttoaineella.
	Johtoa ei ole kytketty tai vikavirtasuo- ja on lauennut (sähkökäynnisteiset mallit).	Kytke johto tai vaihda viallinen johto uuteen. Nollaa vikavirtasuoja.
Moottori käynnistyy huonosti ja käy epätasaisesti.	Liian rikas polttoaineseos. Siirrä rikastin AUKI-asentoon.
	Viallinen sytytystulppa, likaa tai vääärä välys.	Puhdista sytytystulppa ja säädä sen välys tai käänny valtuutetun jälleenmyyjän puoleen.
	Polttoainesäiliön ilma-aukko on tukossa.	Puhdista ilma-aukko.
Voimakas tärinä.	Osia irti tai vahingoittunut syöttöruuvi.	Sammuta moottori välittömästi. Käänny valtuutetun jälleenmyyjän puoleen.
Kolan reuna ei puhdista kovia alustoja.	Linkoamisen jälkeen maahan jää liikaa lunta.	Käänny valtuutetun jälleenmyyjän puoleen, jotta saat selville, onko kolan reuna vaihdettava uuteen.
	Kolan reuna kulunut. Käänny valtuutetun myyjän puoleen vaihtoa varten.
Laite ei kulje eteenpäin	Vetohihna löysällä tai vahingoittunut.	Käänny valtuutetun jälleenmyyjän puoleen kumisen syöttöruuvin huoltoa varten.
Laite ei linkoa lunta.	Syöttöruuvin vetohihna löysällä tai vahingoittunut.	Säädä syöttöruuvin ohjausvaijeri. Katso tämän ohjekirjan Kunnos-sapito -osion kohta "Vaijerin säätö".
	Heittotorvi tukossa lumesta.	Käänny valtuutetun myyjän puoleen hihnan vaihtoa varten.
		Sammuta moottori välittömästi. Puhdista tukkeutunut heittotorvi aina puhdistustyökalulla äläkä käsilläsi. Puhdista heittotorvi ja syöt-töruuvin kotelon sisäpuoli. Katso Käyttäjän turvallisuus -osion kohta "Varoituksia".
	Vieras esine syöttöruuvissa.	Sammuta moottori välittömästi. Puhdista tukkeutunut heittotorvi aina puhdistustyökalulla äläkä käsilläsi. Poista esine syöttöruuvista. Katso Käyttäjän turvallisuus -osion kohta "Varoituksia".
	Kuminen syöttöruuvi on kulunut tai vahingoittunut.	Käänny valtuutetun myyjän puoleen vaihtoa varten.

Malli nro

1695886

MOOTTORI:

Merkki Briggs & Stratton
Mallisarja	Snow	Series^TM
Bruttovääntö* 8,00 vääntövoimayksikköä 3 060 r/min -käyntinopeudella
Tyyppi	4-tahti
Moottoritilavuus	205 ^3 (12,48 neliötuumaa) cm
Käynnistysjärjestelmä	230 V	sähköinen
Laturi	Ei	ole
Öljytilavuus 0,54–0,59 l (18–20 oz )
Moottoriöljy	Synteettinen	5W30
Polttoainesäiliön tilavuus 3,0 litraa (2,8 qts)
Sytytystulpan välys ja kirstystiukkuus	0,76 mm (0,030 tuumaa) 20 Nm (180 lb-in)
Vastuksella varustettu sytytystulppa	491055
Pitkäikäinen platinasytytystulppa	5066
Sytytysjärjestelmä	Ämä sytytystulpallinen sytytysjärjestelmä täyttää ICES-002 -standardin (Kanada).
SYÖTTÖRUUVI/PUHALLIN:
Työleveys	55,9 cm (22 tuumaa)
Syöttökorkeus	32,0 cm (12,6 tuumaa)
Syöttöruuvin/puhaltimen läpimitta	25.4 cm (10,0 tuumaa)
Puhaltimen siipien lukumäärä	2
HEITTOTORVI:
Lumisuihkun ohjain	Pikasäätö
Heittotorven kääntö	Kaukokääntö - 200°
VOIMANSIIRTOJÄRJESTELMÄ:
Voimansiirtomenetelmä	Syöttöruuvi - Itsevetävä
Vaihteet	Ei ole
Rengaskoko	20,3 x 50,1 cm (8,0 x 2,0 tuumaa)

\* Tietoja moottorin teholuokituksesta

Yksittäisten bensiinimoottorimallien bruttoteho on ilmoitettu SAE:n (Society of Automotive Engineers) koodiston J1940 (Small Engine Power & Torque Rating Procedure) mukaisesti, ja suorituskyky on laskettu ja korjattu standardin SAE J1995 (versio 2002-05) mukaisesti. Vääntömomenttiarvot on saatu käyntinopeudella 3 060 r/min; hevosvoima-arvot käyntinopeudella 3 600 r/min. Moottorin todellinen bruttoteho on tätä pienempi, koska siihen vaikuttavat mm. ympäristön käyttöolosuhteet ja moottorikohtaiset vaihtelut. Koska moottoreita asennetaan hyvin erilaisiin laitteisiin ja laitteen käytön ympäristötekijät vaihtelevat suuresti, bensiinimoottori ei kehitä ilmoitettu bruttotehoaan, kun sitä käytetään yksittäisessä moottoroidussa laitteessa (kenttäolosuhteissa tai nettohevosvoimina). Ero johtuu monista tekijöistä, joita voivat olla esimerkiksi lisä- ja apulaitteet (ilmanpuhdistin, pakosarja, laturi, jäähdytin, kaasutin, polttoainepumppu jne.), käyttörajoitukset, ympäristön käyttöolosuhteet (lämpötila, kosteus, korkeus merenpinnasta) sekä moottorikohtainen vaihtelu. Luettelo ei ole rajoittava. Valmistus- ja kapasiteettirajoitusten vuoksi Briggs & Stratton voi vaihtaa moottorin saman sarjan tehokkaampaan versioon.

Turinys

Paveikslèliai....2
