Produkto tipas	Karšto oro pistoletas
Prekės ženklas	BOSCH
Modelis	GHG 600 CE Professional
Prekės numeris	0 601 942 1..
Vardinė absorbuota galia	2000 W
Temperatūra antgalio išėjime	100–600 °C (nuolatinis reguliavimas)
Oro srautas	350/550 l/min (2 greičiai)
Svoris (pagal EPTA 01/2003)	0,6 kg
Apsaugos klasė	II (dviguba izoliacija)
Vardinė įtampa	230/240 V
Garso slėgio lygis	70 dB(A)
Pridedami priedai	Antgalis, terminė apsauga, stovas
Pasirenkami priedai	Platus antgalis, stiklo apsauginis antgalis, atspindintis antgalis, reduktorinis antgalis, suvirinimo lazdelė, suvirinimo pagalbinė priemonė, termiškai susitraukianti mova
Pagrindinės funkcijos	Plastikų deformavimas ir suvirinimas, dažų šalinimas, termiškai susitraukiančių movų šildymas, litavimas, jungčių atskyrimas, vandens vamzdžių atitirpinimas
Nustatymai	Temperatūra rankenėle (6 padėtys), oro srautas jungikliu (I/II)
Sauga	Nuimama terminė apsauga, rekomenduojamas diferencialinis jungiklis lauko darbams
Priežiūra	Valyti ventiliacijos angas, remontas per įgaliotą Bosch techninės priežiūros centrą
Techninės priežiūros tarnyba (Prancūzija)	126, rue de Stalingrad, 93700 Drancy, Tel. [phone], Žaliasis numeris 0 800 05 50 51
Techninės priežiūros tarnyba (Belgija/Liuksemburgas)	Tel. [phone], El. paštas: [e-mail]
Techninės priežiūros tarnyba (Šveicarija)	Tel. [phone], Faks. 0 44/8 47 15 52
Šalinimas	Neišmesti su buitinėmis atliekomis, perdirbti pagal WEEE direktyvą

Dažnai užduodami klausimai - GHG 600 CE BOSCH

Kokia yra GHG 600 CE temperatūros diapazonas?

Temperatūra nuolat reguliuojama nuo 100 iki 600 °C, su 6 iš anksto nustatytomis padėtimis ant rankenėlės.

Kaip nustatyti oro srautą?

Oro srautas nustatomas per Įjungimo/Išjungimo jungiklį: I padėtis = 350 l/min, II padėtis = 550 l/min.

Ar galiu naudoti šį prietaisą vandens vamzdžiams atitirpinti?

Taip, bet tik vandens vamzdžiams (ne dujoms). Naudokite atspindintį antgalį ir šildykite nuo galo link vidurio atsargiai.

Kokios yra būtinos saugos priemonės?

Dėvėkite apsauginius akinius ir pirštines, nenukreipkite karšto oro į žmones ar gyvūnus, nenaudokite kaip plaukų džiovintuvo ir prieš padėdami leiskite atvėsti.

Kaip nuimti terminę apsaugą?

Išjunkite ir leiskite prietaisui atvėsti, tada atsukite terminę apsaugą prieš laikrodžio rodyklę.

Kokie priedai yra prieinami GHG 600 CE?

Platus antgalis, stiklo apsauginis antgalis, atspindintis antgalis, reduktorinis antgalis, suvirinimo lazdelė, suvirinimo pagalbinė priemonė ir termiškai susitraukiančios movos (nepridedami).

Kaip valyti ir prižiūrėti prietaisą?

Prieš valydami visada atjunkite. Laikykite ventiliacijos angas švarias. Dėl remonto kreipkitės į įgaliotą Bosch techninės priežiūros centrą.

Kokia yra šio įrankio vardinė galia?

Vardinė absorbuota galia yra 2000 W.

Ar galiu naudoti GHG 600 CE dažams nuo langų šalinti?

Taip, bet būtinai naudokite stiklo apsauginį antgalį (priedą), kad nesulaužytumėte stiklo.

Kur galiu rasti atsargines dalis ir techninės priežiūros tarnybą?

Atsarginės dalys prieinamos svetainėje www.bosch-pt.com. Prancūzijoje kreipkitės į techninės priežiūros tarnybą tel. [phone] arba žaliuoju numeriu 0 800 05 50 51.

NAUDOJIMO INSTRUKCIJA GHG 600 CE BOSCH

Lietuviškai ....Puslapis 108

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti kitus asmenis.

▶ Atsargjai dirbkite su šiuo elektriniu prietaisu. Šis elektrinis prietaisas sukelia didelį įkaitimą, padidinantį gaisro ir sprogimo pavojų.
▶ Ypatingai atsargiai dirbkite greta degių medžiagų. Karšto oro srautas arba karštas antgalis gali uždegti dulkes arba dujas.
▶ Nedirbkite su iuo elektriniu prietaisu aplinkoje, kurioje gresia sprogimo pavojus.
▶ Nenukreipkite karšto oro srautą ilgesnį laiką į tą pačią vietą. Apdirbant kai kurias medžiagas, pvz., plastmases, dažus, lakus ir kitas panašias medžiagas, gali susidaryti lengvai užsidegančios dujos.
▶ Atkreipkite dėmesį į tai, kad karštis gali pasiekti ir uždegti uždengtas degias medžiagas.
▶ Po darbo saugiai padėkite elektrinį prietaisą ir prieš pernešdami palaukite, kol prietaisas visiškai atvės. Įkaitęs antgalis gali padaryti nuostolių.
▶ Nepalikite jjungta elektrinj prietaisą be priežiūros.
▶ Nenaudoamus elektrinius prietaisus laikykite vaikams neprieinamoje vietoje. Neleiskite dirbti su elektriniu prietaisu asmenims, nemokantiems dirbti su prietaisu arba neperskaičiusiems šių nurodymų. Nepatyrusių asmenų naudojami elektriniai prietaisai kelia pavojų.
▶ Niekuomet nedirbkite su prietaisu, jeigu maitinimo laidas yra pažeistas. Jeigu darbo metu bus pažeistas ar nutrüks maitinimo laidas, jo nelieskite, bet tuojau pat ištraukite kištuką iš elektros tinklo lizdo. Pažeisti laidai padidina elektros smūgio riziką.
▶ Prietaisus, su kuriais dirbama lauke, reikia prijungti per nuotėkio srovės apsauginį išjungikli (FI).
▶ Saugokite elektrinį prietaisą nuo lietaus arba drėgmės poveikio. ľ elektrinį prietaisą patekęs vanduo kelia elektros smūgio pavojų.

▶ Neperneškite elektrinį prietaisą, laikydami jj už kabelio, nekabinkite elektrinio prietaiso ant kabelio ir netraukite kabelį, kai norite ištraukti kištuką iš elektros tinklo rozetės. Saugokite kabelį nuo karščio, alyvos, aštrių briaunų arba judančių prietaiso detalių poveikio. Pažeisti arba susipainioję kabeliai kelia elektros smūgio pavojų.
▶ Visada nešiokite apsauginius akinius. Ap-sauginiai akiniai sumažina susižeidimų pavojų.
Prieš pradėdami elektrinio prietaiso reguliavimą, papildomų įtaisų pakeitimą arba elektrinio prietaiso ardymą, ištraukite kabelio kištuką iš elektros tinklo rozetės. Ši apsaugos priemonė apsaugos nuo elektrinio prietaiso netikėto įsijungimo.
Prieš kiekvieną panaudojimą patikrinkite elektrinį prietaisą, kabelį ir kabelio kištuką. Nedirbkite su elektriniu prietaisu, jeigu pastebėjote kokius nors pažeidimus. Near-dykite savarankiškai elektrinį prietaisą, paveskite prietaiso remonto darbus tik kvalifikuotiems asmenims, naudojantiems originalias atsargines detales. Pažeisti elektriniai prietaisai, kabeliai ir kištukai kelia elektros smūgio pavojų.

Gerai vėdinkite darbo vietą. Darbo metu susidarančios dujos ir garai dažnai būna kenksmingos sveikatai.

▶ Mūvėkite apsaugines pirštines ir nelieskite karšto antgalio. Gresia nudegimo pavojus.
▶ Nenukreipkite karšta oro srautą i žmones arba gyvūnus.
▶ Nenaudokite šio elektrinio prietaiso plaukų džiovinimui. Iš prietaiso išeinantis oro srautas yra daug karštesnis už plaukų džiovintuvo oro srautą.

Funkciju aprašymas

Atverskite lapą su prietaiso schema ir, skaitydami instrukciją, palikite šj lapą atverstą.

Prietaiso paskirtis

Šis elektrinis prietaisas skirtas plastmasių formavimui ir suvirinimui, dažų pašalinimui ir lanksčiųjų vamzdžių, susitraukiančių dėl šilumos poveikio, įkaitinimui. Šis prietaisas taip pat tinkamas litavimui ir cinkavimui, klijų sluoksnių pašalinimui bei vandentiekio vamzdynų atšildymui.

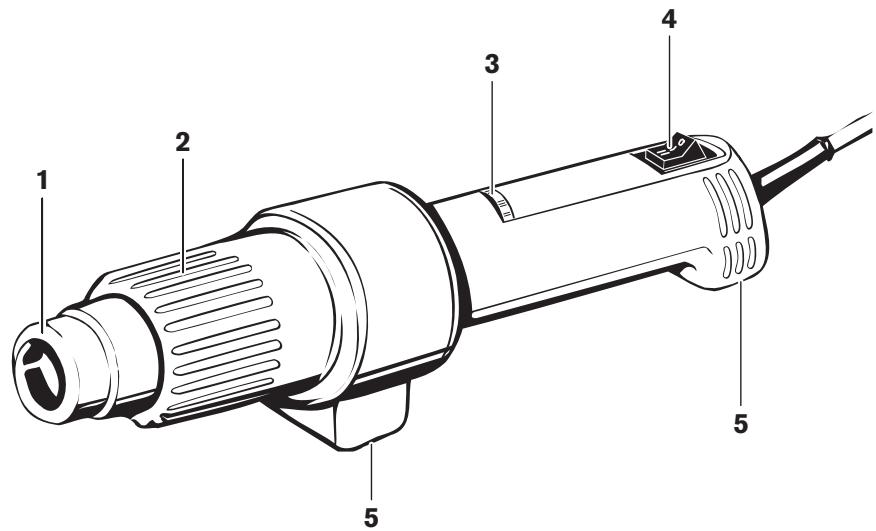

Pavaizduoti prietaiso elementai

Numeriais pažymėtus prietaiso elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

1 Tūta
2 Apsaugojantis nuo karščio gaubtas
3 Temperatūros nustatymo ratukas
4 Jjungimo-išjungimo jungiklis/oro srauto reguliatorius
5 Atraminis paviršius
6 Plokščias antgalis*
7 Stiklą apsaugantis antgalis*
8 Reflektorinis antgalis*
9 Suvirinimo viela*

10 Suvirinimo antgalis*

11 Redukcinis antgalis*

12 Lankstusis susitraukiantis vamzdelis*

* Pavaizduoti ar aprašyti priedai i standartinj komplektą nejeina.

Informacija apie triukšma

Matavimų duomenys gauti pagal EN 60745.

Prietaiso keliamo triukšmo garso slėgio lygis, išmatuotas pagal A-charakteristika, tipiniu atveju yra 70 dB(A).

Techniniai duomenys

Techninis fenas		GHG 600 CE PROFESSIONAL
Gaminio numeris		0 601 942 1..
Nominali naudojamoji galia	W	2000
Temperatūra prie tūtos antgalio, apytikriai	°C	100–600
Oro srautas	l/min.	350/550
Svoris pagal „EPTA-Procedure 01/2003“	kg	0,6
Apsaugos klasė		☐ / II

Pateikti duomenys galioja tuo atveju, kai nominali jtampa [U] yra lygi 230/240 V. Esant mažesnei jtampai, o taip pat priklausomai nuo įrankio modifikacijos šie duomenys gali skirtis nuo aukščiau pateiktujų.

Atkreipkite dėmesį į Jūsų prietaiso gaminio numerį, nes kai kurių prietaisų modelių pavadinimai gali skirtis.

Kokybės atitikties deklaracija CE

Mes pareiškiame su savo išskirtine atsakomybe, kad šis gaminys atitinka toliau nurodytus standartus ir normatyvinius dokumentus: EN 60335 pagal direktyvų 73/23/EG, 89/336/EWG nuostatas.

CE 94

Atkreipkite dėmesį į tinklo įtampa! Elektros tinklo įtampa turi atitikti prietaiso firminėje lentelėje nurodytą įtampa. 230 V pažymė- tus prietaisus galima jungti ir į 220 V įtampos elektros tinklą.

ljungimas ir išjungimas

Norèdami jjungti prietaisą, nuspauskite perjungiklj 4 i padètį I arba II.

Norėdami išjungti prietaisa, nuspauskite perjungiklj 4 j padėtį 0.

Oro srauto nustatymas

ljungimo/išjungimo perjungikliu 4 galite jungti vieną iš dviejų ventiliatoriaus našumo pakopų:

Kar to oro srauto pakopa I: 350 l/min. Kar to oro srauto pakopa II: 550 l/min.

Mažesnio ventiliatoriaus našumo gali prireikti tuo atveju, kai, pvz., reikia išvengti ruošinio srities aplink apdirbamą tašką perkaitimo, arba tuo atveju, kai lengvą ruošinį gali perslinkti oro srautas.

Didesnis ventiliatoriaus našumas greičiau jkaitina ruošinj, be to, antgalj galima atitraukti toliau nuo ruošinio.

Temperatūros nustatymas

Temperatūros nustatymo ratuku 3 galima tolygiai reguliuoti oro srauto temperatūrą.

Paženklintos temperatūros nustatymo ratuko padėtys atitinka tokias temperatūros sritis:

Temperatūros nusta-tymo ratuko padėtis	Temperatūra °C
1	100–120
2	210–250
3	300–340
4	420–450
5	500–550
6	570–600

Darbo patarimai

Nuoroda: Nepriartinkite tūtos 1 per daug arti prie apdirbamo ruošinio. Susikaupęs karštas oras gali sukelti elektrinio prietaiso perkaitimą.

Apsaugojančio nuo karščio gaubto nuėmimas

Kai dirbama labai siaurose vietose, galima nuimti apsaugojanti nuo karščio gaubtą 2.

▶ Saugokitės karštos tūtos! Kai dirbama be apsaugojančio nuo karščio gaubto, gresia didesnis nudegimo pavojus.

Nuimant arba uždedant apsaugojantj nuo karščio gaubtą 2, prietaisas turi būti išjungtas ir atvėsęs.

Nusukite nuimamą apsaugojantį nuo karščio gaubtą 2, sukdami jį prieš laikrodžio rodyklę; jeigu norite uždėti apsaugojantį nuo karščio gaubtą, tai sukite jį pagal laikrodžio rodyklę.

Prietaiso pastatymas

Norėdami ataušinti įkaitusį prietaisą arba abiejų rankų atlaisvinimui darbui, pastatykite prietaisą ant atraminio paviršiaus 5.

▶ Ypač atsargiai dirbkite su pastatytu prietaisu! Karšta tūta ir karšto oro srautas kelia nudegimo pavojų.

Naudojimo pavyzdžiai

Naudojimo pavyzdžiai parodyti naudojimo vadovo išlankstomuose puslapiuose esančiose iliustracijose.

Naudojimo pavyzdžiuose nurodyti temperatūros nustatymo duomenys yra orientaciniai; priklausomai nuo apdirbamos medžiagos savybių, tinkama temperatūra gali būti skirtinga. Nuo apdirbamos medžiagos rūšies priklauso ir tūtos antgalio atstumas iki ruošinio paviršiaus.

Tinkamiausią temperatūrą reikia nustatyti bandymo būdu. Pradėkite nuo žemesnės temperatūros pakopos.

Visais pavyzdžiuose nurodytais atvejais, išskyrus „Dažų nuvalymas nuo langų“, prietaisą galima naudoti ir be papildomos įrangos. Tačiau siūlomų papildomų antgalių naudojimas palengvina darbą ir iš esmės pagerina darbo kokybę.

Būkite atsargūs, keisdami antgalius! Nelieskite karštos tūtos. Leiskite prietaisui atvėsti. Pakeisdami antgalius, mūvėkite apsaugines pirštines. Prisilietę prie karšto antgalio, galite nudegti.

Lako pašalinimas/klijų ištirpinimas (žiūr. pav. A)

Uždėkite plokščią tūtos antgalį 6 (prietaiso priedas). Karšto oro srautu trumpai suminkštinkite laką ir tolygiai jį nugremžkite aštriu grandikliu. Jeigu kaitinama per ilgai, tai lakas apdega ir sunkiau nuvalomas. Grandiklis turi būti aštrus ir švarus.

Daugelis kaitinamų klijų ir priklijuotų medžiagų (pvz., etiketės) kaitinami suminkštėja. Pakaitinus galima atjungti suklijuotus sujungimus, arba nuvalyti perteklinius klijus.

Dažų nuvalymas nuo langu (žiūr. pav. B)

▶ Būtinai uždėkite stiklą apsaugantį antgali 7 (prietaiso priedas). Gresia stiklo trūkimo pavojus.

Dažus nuo profiliuotų paviršių galima pakelti tinkamu grandikliu, po to nuvalykite minkštu vieliniu šepečiu.

Plastmasinių vamzdžių formavimas (žiūr. pav. C)

Uždėkite reflektorinį tūtos antgalį 8 (prietaiso priedas). Siekiant išvengti vamzdžio perlenkimo, užpildykite vamzdį smėliu ir užkimškite abu vamzdžio galus. Vienodai įkaitinkite visą vamzdį, judindami prietaisą šonine kryptimi pirmyn – atgal.

Plastmasių suvirinimas (žiūr. pav. D)

Uždėkite redukcinį antgalį 11 ir suvirinimo antgalį 10 (prietaiso priedai). Suvirinami ruošiniai ir suvirinimo viela 9 (prietaiso priedas) turi būti vienodos medžiagos (pvz., PVC ir PVC). Suvirinimo vieta turi būti švari ir nesutepta alyva arba tepalu.

Kaitinkite suvirinimo siūlės vietą įkaitinkite tiek, kad medžiaga būtų plastiška. Atkreipkite dėmesį į tai, kad plastmasės plastiškos ir skystos būsenų temperatūrų skirtumas yra nedidelis.

Priglauskite suvirinimo vielą 9 ir leiskite jai sutekėti i tarpelį, kad susidarytų tolygi suvirinimo siūlė.

Padengimas dėl šilumos poveikio susitraukiančiu apvalkalu (žiūr. pav. E)

Uždėkite redukcinį antgalį 11 (prietaiso priedas). Pasirinkite tinkamo ruošiniui pvz., kabelio antgaliui, diametro lankstų susitraukiantį apvalkalą 12. Vienodai įkaitinkite lankstų susitraukiantį apvalkalą.

Užšalusių vandentiekio vamzdžių atšildymas (žiūr. pav. F)

Prieš pradėdami atšildymą patikrinkite, ar tikrai pasirinkote vandentiekio vamzdžius. Vandentiekio vamzdžiai dažnai iš išorės nesiskiria nuo dujų vamzdžių. Jokiu būdu nekaitinkite dujų vamzdžių.

Uždėkite reflektorinį antgalį 8 (prietaiso priedas). Užšalusią vietą visada kaitinkite nuo krašto link vidurinės dalies.

Ypač atsargiai kaitinkite plastmasinius vamzdžius bei vamzdžių sujungimus, kad išvengtumėte pažeidimų.

Aptarnavimas ir klientų konsultavimas

Detalius brėžinius ir informaciją apie atsargines dalis galite rasti interneto puslapyje: www.bosch-pt.com

Lietuvos Respublika

UAB „Elremta“ Bosch įrankių servisas Neries kr. 16e 48402 Kaunas ⑦ [phone] Faks. [phone]

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius prietaiso aptarnavimo, reguliavimo ar priežiūros darbus reikia ištraukti kištuką iš elektros tinklo lizdo.

Kad galètumète gerai ir saugiai dirbti, pasirūpin-kite, kad prietaisas ir ventiliacinės angos būtų švarūs.

Jeigu prietaisas, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

leškant informacijos ir užsakant atsargines dalis būtina nurodyti dešimtženklį gaminio užsakymo numerį.

Sunaikinimas

Prietaisas, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui ir vėliau privalo būti atitinkamai perdirbti.

Tik ES šalims:

Nemeskite elektrinių įrankių į buitinių atliekų konteinerius! Pagal ES direktyvą 2002/96/EB dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius šalies įstatymus naudoti

nebetinkami elektriniai jrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami arba perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.
