NAUDOJIMO INSTRUKCIJA LC 251i HUSQVARNA

LT Operatoriaus vadovas

Techninė priežiūra.... 351

Gedimai ir jų šalinimas....353

Transportavimas, saugojimas ir utilizavimas.... 355

Techniniai duomenys....357

Atitikties deklaracija.... 359

lvadas

Gaminio aprašas

Šis gaminys yra savaeigė sukamoji vejapjovė. Žolė renkama i žolės rinktuvą. Pritvirtinkite išmetimo deflektorių šoniniam žolės išmetimui.

Numatytasis naudojimas

Gaminj naudokite žolei pjauti. Nenaudokite gaminio kitiems darbams.

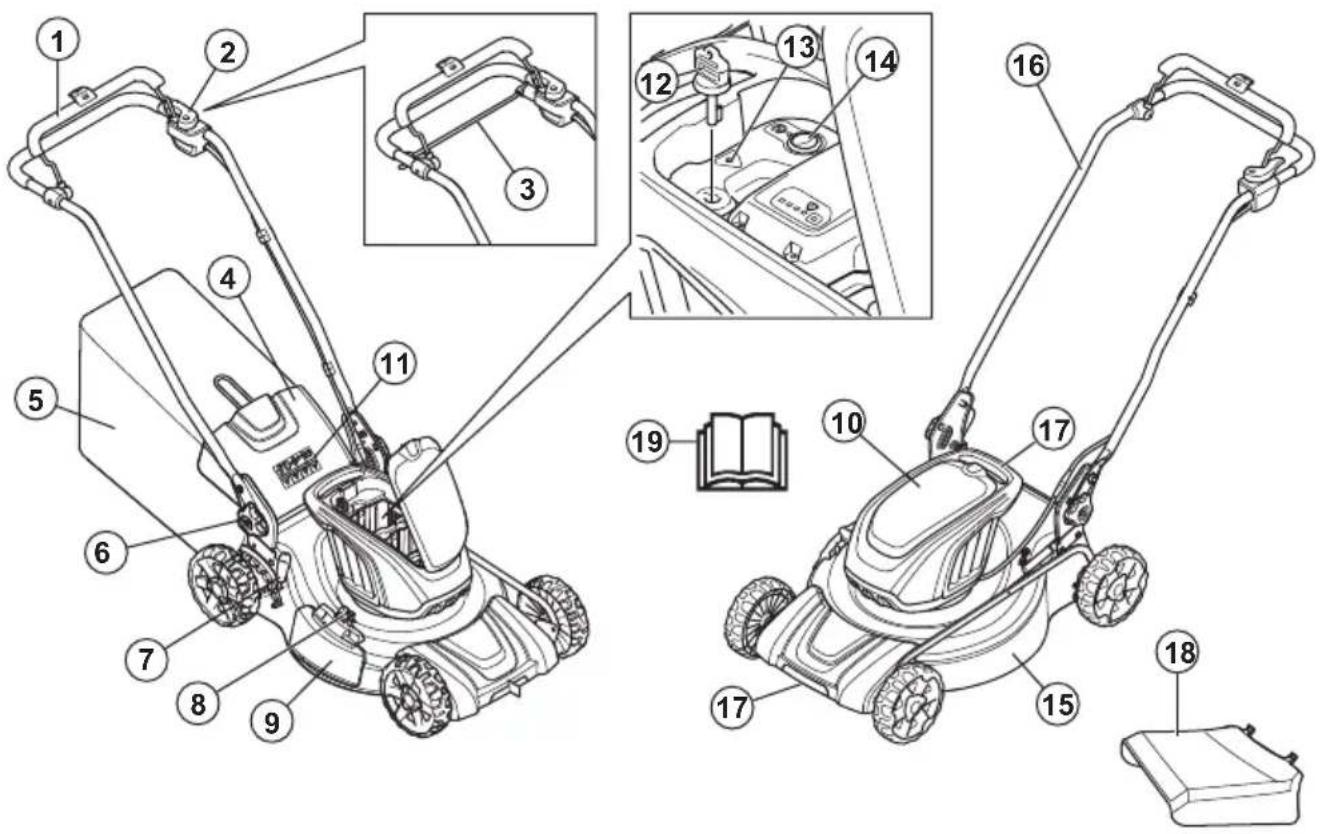

Gaminio apžvalga

1. Variklio stabdymo rankena
2. Apsauga nuo netyčinio paleidimo
3. Pavaros rankena (LC 251iS)
4. Galinis gaubtas
5. Žolės rinktuvas
6. Rankenèlé

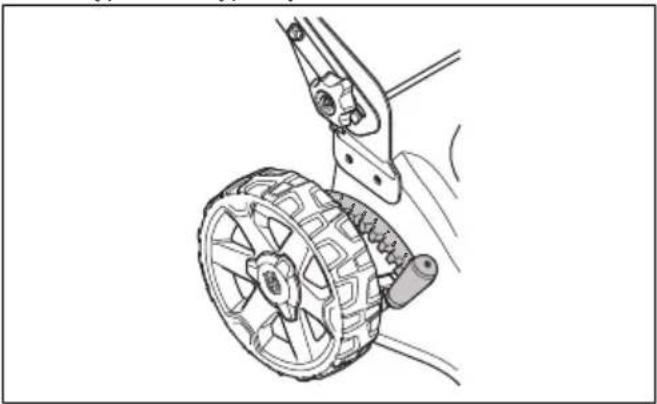

7. Pjovimo aukščio reguliavimo svirtis
8. Išmetimo užraktas

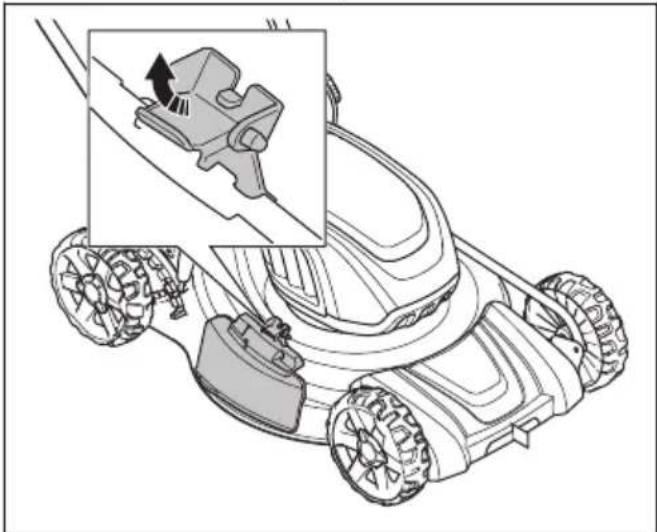

9. Šoninio išmetimo gaubtas

10. Akumuliatoriaus gaubtas

11. Ženklai

12. Apsauginis raktelis
13. [spėjimo indikatorius (klaidos šviesos diodas)
14. „SavE“ mygtukas
15. Pjovimo gaubtas
16. Rankena / valdymo rankena
17. Kélimo rankenos

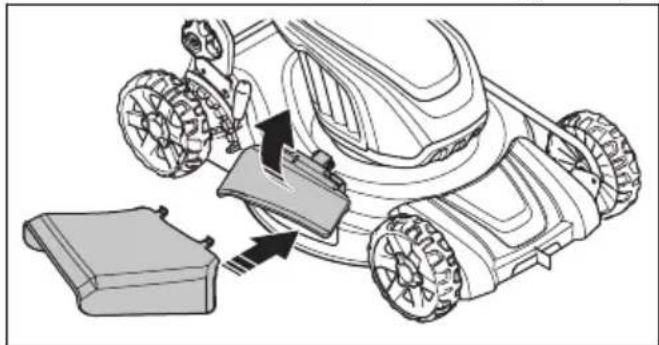

18. Šoninio išmetimo įtaisas
19. Naudojimo instrukcija

Simboliai ant gaminio

ISPĖJIMAS

Perskaitykite instrukcijas.

|SPĖJIMAS – saugokitės išsviestų objektų.

Pašaliniai asmenys turi laikytis atokiau.

IŠPĚJIMAS – saugokite rankas bei kojas ir nekiškite jų prie peilių.

|SPĖJIMAS – prieš atlikdami techninę apžiūrą atjunkite akumuliatorių.

Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nuvežkite jį i elektros ir elektronikos įrenginių perdirbimo punktą.

Triukšmo emisijos į aplinką ženklinimas atitinka ES ir Jungtinės Karalystės direktyvas bei reglamentus ir Naujojo Pietų Velso įstatymą „2017 m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Gaminio garantuotasis garso galios lygis nurodytas Techniniai duomenys psl. 357ir etiketėje.

Šis įtaisas atitinka jam taikomas EB direktyvas.

Šis gaminys atitinka taikytinų JK reglamentų nuostatas.

IPX1

Gaminys apsaugotas nuo lašėjimo.

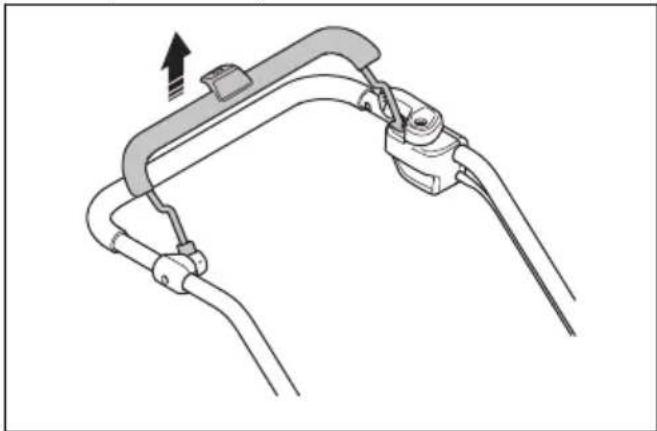

Norėdami sustabdyti, atleiskite variklio stabdymo rankeną.

Nuskaitomas kodas.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (etiketės) skirti kai kurių rinkų sertifikavimo reikalavimams.

Etiketè ant gaminio

PAVOJINGA – rankas ir kojas laikykite toliau

Produkto pažeidimai

Mes neatsakome už mūsų gaminio sugadinimą, jei:

• gaminys netinkamai suremontuotas;
• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
• gaminys turi kito gamintojo arba gamintojo nepatvirtinta prieda;
- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį i ypač svarbias vadovo dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

Bendrieji gaminio saugos įspėjimai

PERSPĖJIMAS: Perskaitykite visus saugos įspėjimus, instrukcijas, iliustracijas ir specifikacijas, pateikiamas su šiuo gaminiu. Nesilaikydami toliau nurodytų instrukcijų galite sukelti gaisrą, gauti elektros smūgį ir (ar) rimtai susižeisti.

Saugokite visus įspėjimus ir instrukcijas, nes jų gali prireikti vėliau. Terminas „gaminys“ įspėjimuose reiškia iš elektros tinklo maitinamą (laidinį) gaminį arba akumuliatoriumi maitinamą (belaidį) gaminį.

Sauga darbo vietoje

• Darbo vieta turi būti švari ir gerai apšviesta. Netvarkingose arba tamsiose darbo vietose dažnai įvyksta nelaimės.
• Nenaudokite gaminio sprogiose aplinkose, pavyzdžiui, ten, kur yra degių skysčių, dujų arba dulkių. Gaminys kibirkščiuoja, todėl gali užsiliepsnoti dulkės arba garai.
• Naudodami gaminj, neleiskite arti būti vaikams ir pašaliniams asmenims. Išsiblaškę galite prarasti irenginio kontrolę.

Elektrosauga

• Gaminių kištukai turi atitikti elektros lizdus. Niekada nebandykite kokiu nors būdu perdaryti kištuko. Jei naudojate įžemintus gaminius, nenaudokite jokių kištukų adapterių. Jeigu kištukai nėra perdaryti ir atitinka elektros lizdus, elektros smūgio pavojus yra mažesnis.
• Nesilieskite prie elektros laidininkų paviršių, pavyzdžiui, vamzdžių, radiatorių, viryklių ir šaldytuvų.

Jei kūnas taps elektros laidininku, iškils elektros smūgio pavojus.

• Nelaikykite gaminių lietuje arba drėgnoje aplinkoje. ľ gaminį patekęs vanduo padidina elektros smūgio pavojų.
• Tinkamai naudokite laidą. Niekada neneškite gaminio laikydami už laido, netraukite jo ir nebandykite traukdami už jo ištraukti kištuką. Laikykite laidą atokiai nuo šilumos šaltinių, tepalų, aštrių briaunų ar judančių dalių. Dėl pažeistų arba susipainiojusių laidų padidėja elektros smūgio rizika.
• Jei gaminj naudojate lauke, naudokite lauke skirtą naudoti ilgintuvą. Naudojant lauke skirtą naudoti ilgintuvą, sumažėja elektros smūgio rizika.
• Jeigu gaminį būtina naudoti drėgnoje aplinkoje, naudokite liekamosios srovės įtaisu (LSĮ) apsaugotą maitinimo šaltinį. Naudojant LSĮ, sumažėja elektros smūgio pavojus.

Asmens sauga

• Naudodami gaminį būkite budrūs, stebėkite savo veiksmus ir vadovaukitės sveiku protu. Nenaudokite gaminio, jei esate pavargę, apsvaigę nuo narkotikų, alkoholio arba vaistų. Dirbant gaminiu netgi akimirksnis neatidumo gali tapti sunkaus sužeidimo priežastimi.
• Naudokite asmenines apsaugines priemones. Visuomet užsidėkite akių apsaugos priemones. Dėl atitinkamomis sąlygomis naudojamų apsauginių priemonių, pavyzdžiui, respiratorių, neslystančių apsauginių batų, šalmo arba apsauginių ausinių, sumažėja sužeidimų rizika.
• Saugokitės atsitiktinio įsijungimo. Prieš prijungdami gaminį prie maitinimo šaltinio ir (arba) akumuliatorių bloko, paimdami arba nešdami įrenginį, įsitikinkite, kad jungiklis yra išjungimo padėtyje. Jei nešite gaminius laikydami pirštą ant jungiklio ar prijungsite jį prie maitinimo šaltinio, kai jungiklis yra įjungimo padėtyje, gali įvykti nelaimingas atsitikimas.
• Prieš jungdami gaminj, pašalinkite iš jo visus reguliavimo raktus ar veržliarakčius. Besisukančiose gaminio dalyse paliktas veržliaraktis arba raktas gali sužeisti.
• Per plačiai neužsimokite. Visada tvirtai stovėkite ant koju ir laikykite pusiausvyrą. Tokiu būdu geriau kontroliuosite gaminį netikėtose situacijose.
• Apsirenkite tinkamai. Niekada nedėvėkite palaidų drabužių ar papuošalų. Nelaikykite plaukų ir drabužių arti judančių dalių. Palaidi drabužiai, papuošalai arba ilgi plaukai gali įkliūti į judančias dalis.
• Jeigu naudojate įtaisus, skirtus dulkių surinkimo įrenginiams prijungti, įsitikinkite, kad jie tinkamai prijungti ir naudojami. Naudojant dulkių surinkimo įrenginius, sumažėja su dulkėmis susijusių pavojų rizika.

- lgudę naudotis gaminiais ir prie jų pripratę nenustokite paisyti gaminių saugos principų. Dėl neatsargių veiksmų galite sunkiai susižeisti vos per akimirką.

Gaminio naudojimas ir priežiūra

• Dirbdami su gaminiu nenaudokite jėgos. Naudokite savo darbui tinkamą gaminį. Naudojant numatytam tikslui skirtą gaminį, darbas bus atliktas saugiau ir greičiau.
• Jeigu paspaudus jungiklj gaminys nejsijungia arba neišsijungia, nenaudokite jo. Gaminys, kurio nepavyksta tinkamai valdyti jungikliu, kelia pavojų ir turi būti pataisytas.
• Prieš reguliuodami gaminj, keisdami priedus arba padėdami saugoti gaminius, ištraukite maitinimo laido kištuką iš elektros maitinimo šaltinio ir (arba) išimkite akumuliatorių bloką iš gaminio, jei tai įmanoma. Laikantis šių prevencinių saugos priemonių, sumažėja netyčinio gaminio įjungimo rizika.
• Nenaudoamus gaminius laikykite vaikams nepasiekiamoje vietoje ir neleiskite naudoti gaminio asmenims, kurie nemoka juo naudotis arba nėra susipažinę su šiomis instrukcijomis. Nekvalifikuotų naudotojų rankose gaminiai yra pavojingi.
• Prižiūrėkite gaminius ir jų priedus. Patikrinkite, ar sureguliuotos ir nestringa judančios dalys, ar nėra sulūžusių dalių ir kitų veiksnių, kurie gali daryti įtaką gaminio veikimui. Jei gaminys sugedęs, prieš naudodami jį sutaisykite. Daug nelaimingų atsitikimų įvyksta dėl netinkamai prižiūrimų gaminių.
• Pjovimo įrankiai turi būti pagaląsti ir švarūs. Tinkamai prižiūrėti pjovimo įrankiai su aštriomis pjovimo briaunomis rečiau užstringa ir juos paprasčiau valdyti.
• Gaminj, priedus, antgalius ir pan. naudokite taip, kaip nurodyta šiose instrukcijose, atsižvelgdami i darbo sąlygas ir atliekamą darbą. Naudodami gaminj ne pagal paskirti, galite sukelti pavojų.
• Rankenos ir laikomieji paviršiai visuomet turi būti sausi ir švarūs (neištepti alyva ar tepalais). Slidžios rankenos ir laikymosi paviršiai neleidžia saugiai valdyti ir kontroliuoti gaminio netikétose situacijose.

Akumuliatorinių įrankių naudojimas ir priežiūra

• Akumuliatorius kraukite tik gamintojo nurodytu jkrovikliu. [kroviklis, tinkamas vienam akumuliatorių blokui, gali sukelti gaisro pavojų, naudojamas kitam akumuliatorių blokui įkrauti.
  • Gaminius naudokite tik su jiems skirtais akumuliatorių blokais. Naudojant bet kokį kitą akumuliatorių bloką kyla sužeidimo ir gaisro pavojus.

• Nenaudojamą akumuliatorių bloką laikykite toliau nuo metalinių daiktų, galinčių sukurti jungtį tarp gnybtų, pavyzdžiui sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų smulkių metalinių daiktų. Trumpai sujungus akumuliatoriaus gnybtus gali kilti gaisras arba galite nudegti.

• Esant nepalankioms sąlygoms, iš akumuliatoriaus gali imti tekėti skystis. Nelieskite jo. Ant odos netyčia patekusį skystį nuplaukite vandeniu. Skysčiui patekus į akis kreipkitės medicininės pagalbos. Iš akumuliatoriaus ištekėjęs skystis gali sudirginti arba nudeginti.

• Nenaudokite pažeisto arba modifikuoto akumuliatorių bloko arba įrankio. Naudojant pažeistus ar modifikuotus akumuliatorius, jų veikimas gali būti neprognozuojamas ir jie gali sukelti gaisrą, sprogimą ar sužaloti.
• Saugokite akumuliatorių bloką arba įrankį nuo ugnies ir didelės temperatūros. Sąlytis su ugnimi arba 130 °C (265°F) temperatūra gali sukelti sprogimą.
• Laikykitės visų įkrovimo nurodymų ir nejkraukite akumuliatorių bloko ar įrankio, esant nurodytame diapazone neišsitenkančiai temperatūrai. Netinkamai įkraunant arba esant nurodytame diapazone neišsitenkančiai temperatūrai gali būti pažeistas akumuliatorius ir padidėti gaisro tikimybė.

Techninė priežiūra

• Gaminio techninę priežiūrą privalo atlikti kvalifikuotas remonto specialistas, naudodamas tik tokias pačias pakaitines dalis. Tokiu būdu bus užtikrinta gaminio sauga.
• Niekada neatlikite pažeistų akumuliatorių blokų techninės priežiūros. Akumuliatorių blokų techninę priežiūrą gali atlikti tik gamintojas arba įgalioti paslaugų teikėjai.

Vejapjovės saugos įspėjimai

• Nenaudokite vejapjovės blogomis oro sąlygomis, ypač jei yra žaibo pavojus. Taip sumažinsite pavojų būti nutrenktiems žaibo.
• Kruopščiai apžiūrėkite plotą, kuriame bus naudojama vejapjovė, ar nėra laukinių gyvūnų. Veikianti vejapjovė gali juos sužeisti.
• Nuodugniai patikrinkite vietą, kur bus naudojama vejapjovė, ir pašalinkite akmenis, pagalius, vielas, kaulus ir kitus pašalinius objektus. Išsviedžiami daiktai gali sužaloti.
• Prieš naudodami vejapjovę, apžiūrėkite peilį ir peilio agregatą, kad jie nebūtų pažeisti ar susidėvėję. Dėl susidėvėjusių ar apgadintų dalių didėja sužeidimo pavojus.
• Nuolat tikrinkite, ar žolės rinktuvas nesusidėvėjo ir nėra sugadintas. Susidėvėjęs arba pažeistas žolės rinktuvas gali didinti sužeidimų pavojų.
• Apsaugos turi būti savo vietoje. Apsaugos turi atlikti savo funkciją ir būti tinkamai sumontuotos. Atsilaisvinusi, pažeista arba netinkamai veikianti apsauga gali sužaloti dirbantijj.
• Visos aušinimo oro tiekimo angos turi būti švarios. Užsikimšusios oro tiekimo angos ir nešvarumai gali sukelti perkaitimo arba gaisro pavojų.
• Dirbdami su vejapjove visada avėkite neslystančius ir apsauginius batus. Nenaudokite vejapjovės basi arba avėdami atvirą avalynę. Tokiu būdu

sumažinsite pavojų susižeisti kojas dėl sąlyčio su judančiu peiliu.

• Dirbdami su vejapjove, visada mūvėkite ilgas kelnes. Dirbant atidengta oda, didėja tikimybė susižeisti dėl išsviedžiamų objektų.
• Nenaudokite vejapjovės drėgnoje žolėje. Eikite, niekada nebėkite. Tokiu būdu sumažės pavojus paslysti ir nugriūti, tad išvengsite sužalojimų.
• Nenaudokite vejapjovės ant pernelyg stačių šlaitų. Tokiu būdu sumažės pavojus nesuvaldyti įrenginio, paslysti ir nugriūti, tad išvengsite sužalojimų.
• Dirbdami šlaituose visada įsitikinkite, kad tvirtai stovite, šlaitu visada kilkite horizontaliai, niekada nedirbkite judėdami aukštyn ir žemyn, būkite ypač atsargūs keisdami judėjimo kryptį. Tokiu būdu sumažės pavojus nesuvaldyti įrenginio, paslysti ir nugriūti, tad išvengsite sužalojimų.
• Apgręždami arba traukdami vejapjovę i save, būkite itin atsargūs. Visada stebėkite aplinką. Taip sumažėja pavojus dirbant apvirsti.
• Nelieskite peilių ir kitų pavojingų judančių dalių, kol jos vis dar juda. Taip sumažės pavojus susižaloti dėl judančių dalių.
• Valydami užstrigusia medžiagą arba valydami vejapjovę, įsitikinkite, kad visi maitinimo jungikliai išjungti ir akumuliatorių blokas atjungtas. Vejapjovei pradėjus netikėtai veikti, galima sunkiai susižaloti.
• Valydami užstrigusią medžiagą arba valydami vejapjovę, įsitikinkite, kad visi maitinimo jungikliai išjungti ir išjungimo įrenginys nuimtas. Vejapjovei pradėjus netikėtai veikti, galima sunkiai susižaloti.

Liekamosios srovės įtaisas

- Liekamosios srovės įtaisą naudokite, kai išjungimo srovė ne didesnė nei 30 mA.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.
• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.
• Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „Husqvarna“ pardavimo atstovu.

• Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

• Rūpinkitės gaminio švara. Įsitikinkite, kad galite aiškiai perskaityti ženklus ir lipdukus.

• Neleiskite vaikams bei suaugusiesiems, nesusipažinusiiems su instrukcijomis, naudotis įrenginiu. Gali būti, kad pagal vietos teisės aktus ribojamas naudotojo amžius.
• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Nedirbkite su gaminiu, jeigu esate pavargę, sergate arba esate apsvaigę alkoholio, narkotinių medžiagų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinacija.
• Nenaudokite gaminio, jei jis yra pažeistas arba neveikia tinkamai.
• Nekeiskite gaminio ir nenaudokite jo, jei jì galèjo pakeisti kiti.

Darbo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Gaminj naudokite tik veju žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.
• Naudokite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 342.
• [sitikinkite, kad žinote, kaip greitai sustabdyti variklj nelaimės atveju.
• Nenaudokite gaminio lietuje arba drėgnoje aplinkoje. ľ gaminį patekus vandens, padidėja elektros smūgio pavojus.
• Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.
• Užtikrinkite, kad peilis neatsitrenktų i tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.
• Jei i peilj atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminj. Išjunkite variklj, pasukite apsauginj raktelj i padėtį „0“ ir išimkite akumuliatorių. Palaukite, kol judančios dalys sustos. Patikrinkite, ar gaminys neapgadintas. Priveržkite atsilaisvinusias dalis. Pataisykite pažeidimus ir pakeiskite pažeistas dalis. Taisymo darbus leiskite atlikti įgaliotam techninės priežiūros atstovui.
• Niekada nepritvirtinkite variklio stabdymo rankenos prie rankenos visam laikui, kai variklis veikia.
• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokių kitų daiktų.
• Visada būkite už gaminio, kai jī naudojate.
• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį.

Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.

• Nepakreipkite gaminio, kai paleidžiate variklj arba naudodami gaminj.
• Būkite atsargūs, kai gamini̱ traukiate atgal.
• Dirbant varikliui niekada nekelkite gaminio. Jei reikia pakelti gamini, pirmiausia išjunkite variklj, pasukite apsauginj raktelj i padėtį „0“ ir išimkite akumuliatorių.
  • Naudodami gamini neikite atgal.
• Kai reikia pakreipti gaminj, kad jj būtų galima gabenti, arba prieš pereinant iš vienos vietos kitą sritimi, kurioje nėra žolės, pvz., žvyro, akmenų ar asfalto takais, sustabdykite variklj.
• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.
• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklj. Niekada nereguliuokite varikliui veikiant.
• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklj ir įsitikinkite, kad pjovimo įranga nesisuka.
• Gaminio vibracijos jam veikiant gali skirtis nuo deklaruojamos vibracijos vertės, nurodytos Techniniai duomenys psl. 357. Skirtumus lemia skirtingas gaminio naudojimas. Jei gamini naudojate dažnai arba ilgą laiko tarpą, reguliariai darykite pertraukas, kad nesusižeistumėte dėl vibracijų.

Naudojimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.
• Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.
• Dévékite storas, ilgas kelnes.
• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines.
• Rekomenduojame naudoti apsaugines ausines.

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Nenaudokite gaminio su saugos įtaisais, kurie yra pažeisti arba tinkamai neveikia.
• Nepašalinkite ir nemodifikuokite gaminio apsauginių priemonių.
• Reguliariai tikrinkite apsaugines priemones. Jei saugos įtaisai pažeisti arba tinkamai neveikia, kreipkitės į Husqvarna techninės priežiūros atstovą.

Atlikite pjovimo gaubto patikra.

Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.

- Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių.

Apsauginio raktelio patikra

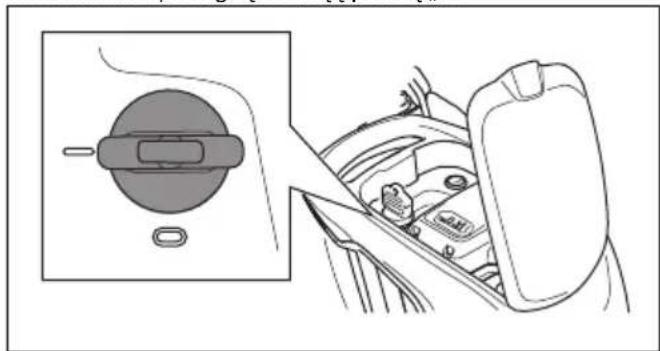

Apsauginis raktelis yra po akumuliatoriaus gaubtu. Apsauginis raktelis prijungia akumuliatorių, kuris tiekia varikliui energiją.

• Norėdami patikrinti apsauginį raktelį, paleiskite ir sustabdykite variklį.
• Jei apsauginis raktelis veikia tinkamai, variklj galima paleisti tik pasukus raktelj i padėtį „1“.

Galinis gaubtas sumažina objektų išsviedimo naudotojo kryptimi riziką.

• Isitikinkite, kad galinis gaubtas nepažeistas.
• [sitikinkite, kad spyruoklès, kurios uždaro galinį gaubtą, nėra pažeistos.
• Pakeiskite pažeistas spyruokles ir apgadintas dalis.
• Isitikinkite, kad galinis gaubtas gali sklandžiai judėti lankstais.

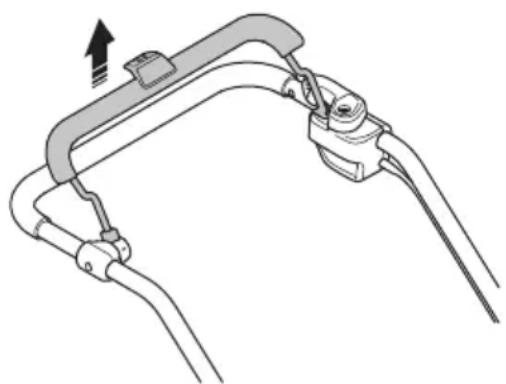

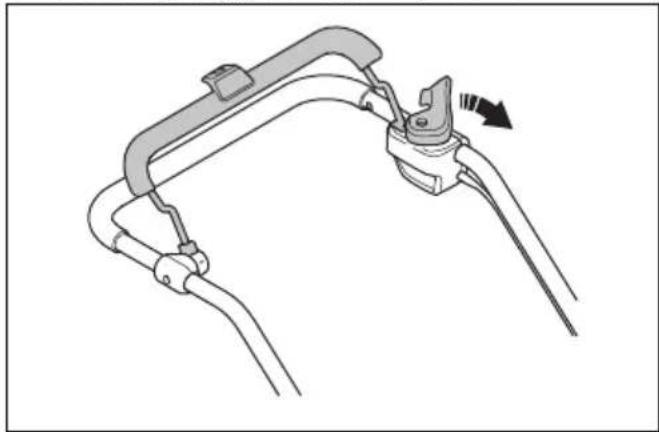

Variklio stabdymo rankenos patikra

Variklio stabdymo rankena sustabdo variklj. Atleidus variklio stabdymo rankeną variklis sustoja.

• Paleiskite gaminj. Žr. Gaminio paleidimas psl. 348.
• Atleiskite variklio stabdymo rankeną.

- Isitikinkite, kad gaminys sustoja. Jei variklis nesustoja per 3 sekundes, paprašykite, kad igaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio stabdį.

Apsaugos nuo netyčinio užvedimo patikra

Patikrinkite apsaugą nuo netyčinio užvedimo ir įsitikinkite, kad ji neleidžia užvesti variklio.

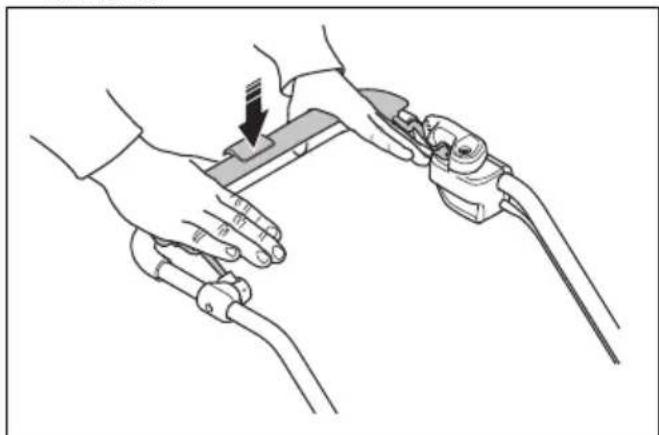

1. Pastumkite variklio stabdymo rankeną link gaminio rankenos. Apsauga nuo netyčinio užvedimo neleidžia judėti.
2. Išstumkite apsaugą nuo netyčinio užvedimo.

1. Atleiskite apsaugą nuo netyčinio užvedimo ir jsitikinkite, kad ji grižta i savo pradinę padėtį.

Akumuliatorių naudojimo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Kaip susijusių „Husqvarna“ gaminių maitinimo šaltinį naudokite tik „Husqvarna“ įkraunamus akumuliatorius. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.
• Nenaudokite nejkraunamų akumuliatorių.
• Elektros smūgio pavojus. Nejunkite akumuliatoriaus gnybtų prie raktų, monetų, atsuktuvų ar kitų metalinių daiktų. Galite sukelti akumuliatoriaus trumpajį jungimą.
• Nekiškite objektų į akumuliatoriaus oro angas.
• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sprogti ir sukelti terminius ir (arba) cheminius nudegimus.
• Saugokite akumuliatorių nuo lietaus ir drėgmės.
• Saugokite akumuliatorių nuo mikrobangu ir aukšto slėgio.
• Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.
• Jei iš akumuliatoriaus teka skystis, saugokite nuo jo kūną ir akis. Jei palietėte skystį, gerai nuplaukite šią vietą vandeniu ir kreipkitės pagalbos į medikus.

• Akumuliatorių gaminyje naudokite tik kai aplinkos temperatūra yra nuo 5 °C iki 40 °C.

• Akumuliatoriaus ikroviklj naudokite tik kai aplinkos temperatūra yra nuo 5 °C iki 40 °C.

• Jei akumuliatoriaus temperatūra yra didesnė nei 50 °C, jo nepavyks įkrauti.
• Nevalykite akumuliatoriaus ar jkroviklio vandeniu. Žr. Akumuliatoriaus ir akumuliatoriaus jkroviklio valymas psl. 351.
• Sugadinto akumuliatoriaus nenaudokite.
• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, monetų, juvelyrinių dirbinių.

lkroviklio sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• „Husqvarna“ pakaitiniams akumuliatoriams ikrauti naudokite tik QC akumuliatorių ikroviklius.
• Elektros smūgio ar trumpojo jungimo pavojus. Nekiškite objektų i įkroviklio oro angas. Nebandykite išmontuoti akumuliatoriaus įkroviklio. Neprijunkite įkroviklio gnybtų prie metalinių daiktų. Naudokite patvirtintą elektros tinklo lizdą.
• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkaus ar netgi mirtino sužeidimo pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.
• Nuolat patikrinkite akumuliatoriaus jkroviklio maitinimo laidą, ar jis nepažeistas ir nėra įtrūkimų.
• Nekelkite akumuliatoriaus jkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus jkroviklj nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.
• Maitinimo laidą ir ilginamuosius kabelius saugokite nuo vandens, alyvos ir aštrių kampų. Būkite atidūs, kad kabelio neprispaustų durys, tvoros ar pan. Priešingu atveju įkrovikliu gali imti tekėti elektros srovė.
• Nevalykite akumuliatoriaus jkroviklio vandeniu.
• Akumuliatoriaus įkroviklį gali naudoti vaikai nuo 8 metų amžiaus ir kiti asmenys su ribotais fiziniais, jutiminiais ar protiniais sugebėjimais, arba stokojantys patirties ar žinių, jei yra prižiūrimi arba instruktuoti dėl saugaus akumuliatoriaus įkroviklio naudojimo ir supranta gresiančius pavojus. Vaikams su akumuliatoriaus įkrovikliu žaisti negalima. Be priežiūros vaikai neturėtų valyti prietaiso ir atlikti naudotojo priežiūros darbų.
• Akumuliatorių įkrovikliu nekraukite nejkraunamų akumuliatorių.
• Nenaudokite akumuliatoriaus jkroviklio šalia degių arba koroziją sukeliančių medžiagų. Neuždenkite jkroviklio. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus jkroviklio kištuką.
• Nenaudokite sugadinto akumuliatoriaus jkroviklio.

- Ikraukite akumuliatorių tik viduje, gerai vėdinamoje patalpoje, saugodami nuo saulės spindulių. Nekraukite akumuliatoriaus drėgnomis sąlygomis.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Kad atlikdami priežiūros darbus išvengtumėte netyčinio užvedimo, pasukite apsauginį raktelį į padėtį „0“ ir išimkite akumuliatorių. Palaukite bent 5 sekundes ir tik tada pradėkite priežiūros darbus.
• Atlikite tik naudojimo instrukcijoje nurodytus techninės priežiūros darbus. Sudėtingesnius ir profesionalius remonto darbus turi atlikti patvirtintas techninės priežiūros atstovas. Jei reikia daugiau informacijos, kreipkitės į artimiausią techninės priežiūros atstovą.

• Kad gaminys tarnautų ilgiau ir sumažėtų nelaimingų atsitikimų pavojus, tinkamai atlikite priežiūros darbus.

• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis. Visada naudokite gamintojo originalias atsargines dalis. Naudojat kitas atsargines dalis, galima pažeisti gaminį ir gali padidėti nelaimingų atsitikimų pavojus.

• Kad nesusižalotumėte, nepašalinkite ir nemodifikuokite apsauginių priemonių.
• Naudodami pjovimo įrangą, mūvėkite storas darbines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.
• Kad darbas vyktų saugiai ir efektyviai, pasirūpinkite, kad pjovimo briaunos būtų aštrios.
• Leiskite savo techninės priežiūros atstovui reguliariai tikrinti gaminį ir atlikti reikiamus nustatymo ir remonto darbus.
• Laikykitės priedų keitimo nurodymų. Naudokite tik gamintojo priedus.
• Kai nenaudojate, laikykite gaminj, akumuliatorių ir akumuliatoriaus įkroviklį atskirai, sausoje užrakintoje patalpoje. Pasirūpinkite, kad vaikai ir pašaliniai asmenys negalėtų pasiekti gaminio, akumuliatoriaus ar akumuliatoriaus įkroviklio.

Surinkimas

lvadas

PERSPĖJIMAS: Prieš surinkdami produktą perskaitykite skyrių apie saugą.

PERSPĖJIMAS: Kad surinkimo metu išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėti „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

Rankenos surinkimas

Pasižymėkite: Patartina, kad šią procedūrą atliktų 2 asmenys.

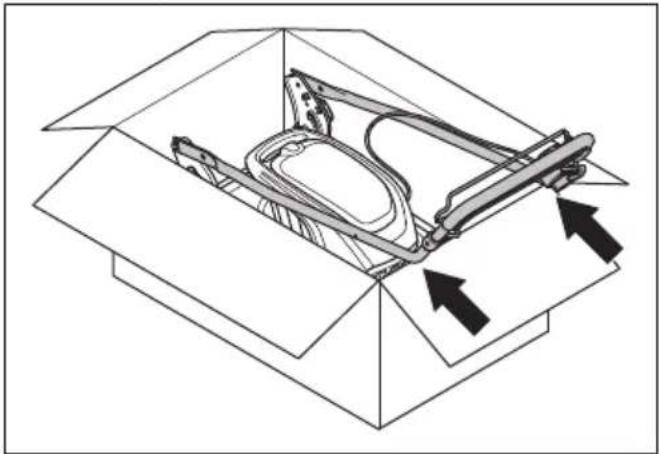

Pasižymėkite: Kai montuojate rankeną, neišimkite gaminio iš dėžės. Montuojant rankeną dėže galima pasitelkti kaip rankenos atramą.

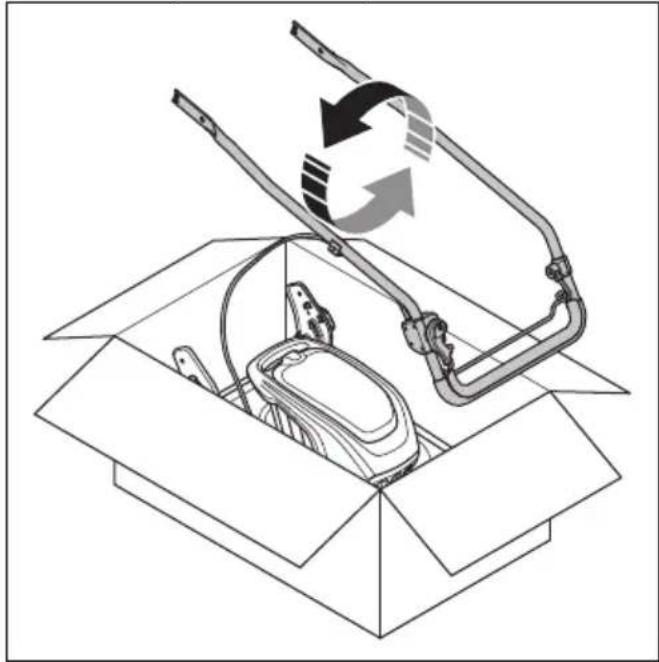

1. Pakelkite ir pasukite rankeną.

PASTABA: Būkite atsargūs ir pasirūpinkite, kad sukdami rankeną nepažeistumėte kabelio.

1. Uždėkite rankeną ant gaminio viršaus. Pakreipkite rankeną link dėžės, kad ji remtųsi i dėže. Žr. paveikslėlj.

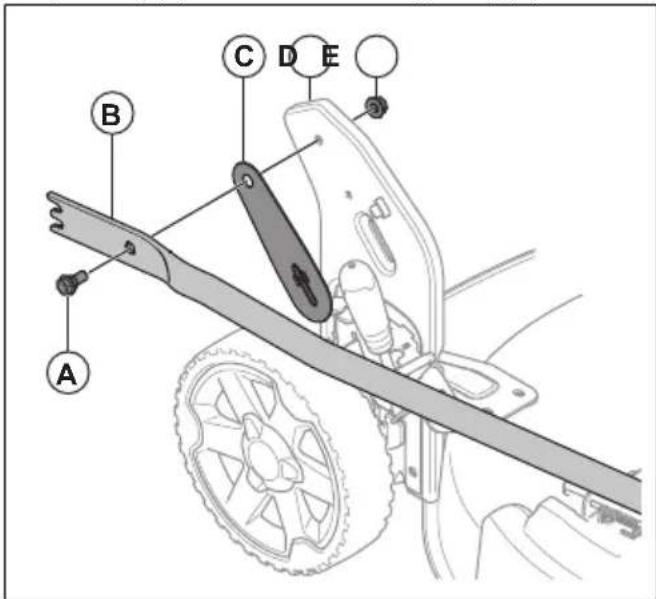

1. Istumkite varžta (A) per rankeną (B), plastikinę poverzle (C) ir rankenos atraminį laikikli (D).

A B C D E

1. Iki galo priveržkite veržlę (E).

2. Išimkite gamini iš dežės.

3. Atlenkite rankeną i viršų.

1. Nustatykite rankeną i žemiausią padėtį. Žr. Rankenos reguliavimas psl. 346.

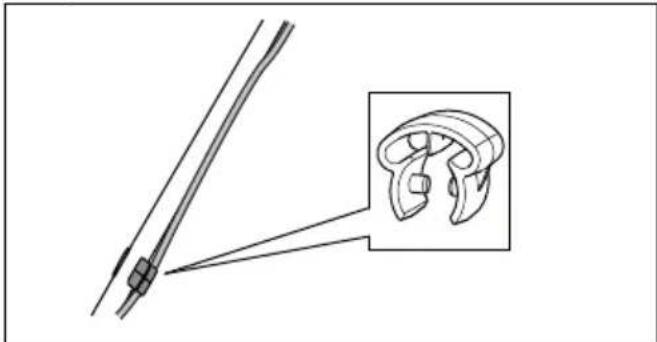

2. Laidų spaustuku pritvirtinkite kabelį prie rankenos apatinės dalies.

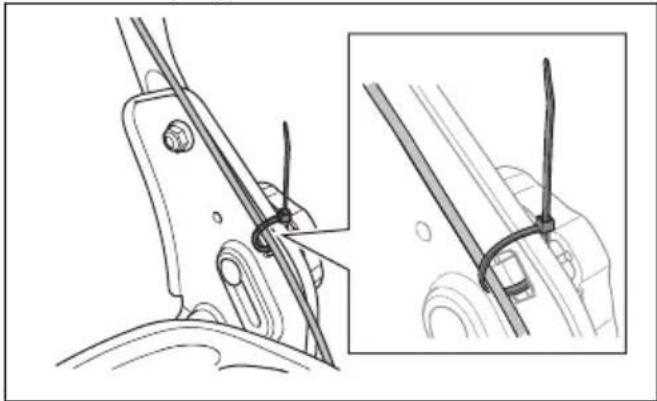

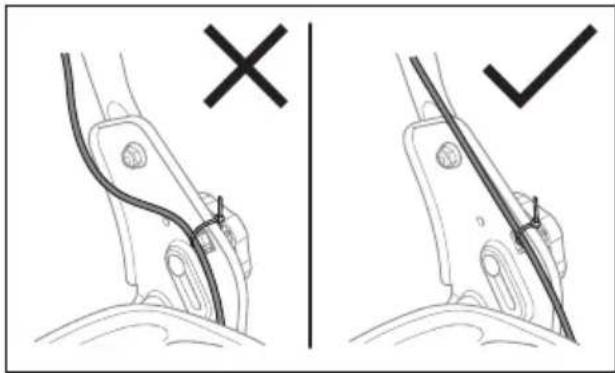

1. Laidų tvirtinimo dirželiu pritvirtinkite kabelį prie rankenos atraminio laikiklio. Likusią laidų tvirtinimo dirželio dalį nupjaukite.

Pasižymėkite: [sitikinkite, kad kabelis tinkamai pritvirtintas. Jei kabelis per laisvai pritvirtintas, jį galima pažeisti montuojant žolės rinktuvą.

Rankenos reguliavimas

1. Atsukite apatines rankenèles.

2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje produkto pusėje.

3. Nustatykite rankenos aukšti i vieną iš dviejų aukščio padėčių.

4. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjima.

CLICK!

1. Iki galo priveržkite rankenėles.

PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informacija.

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gamini.
- Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Norèdami pradèti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę i mobilųji įrenginį.
2. Užsiregistruokite „Husqvarna Connect“ programėlėje.
3. Norėdami prisijungti ir užregistruoti gamini, vykdykite „Husqvarna Connect“ programėlėje pateiktas instrukcijas.

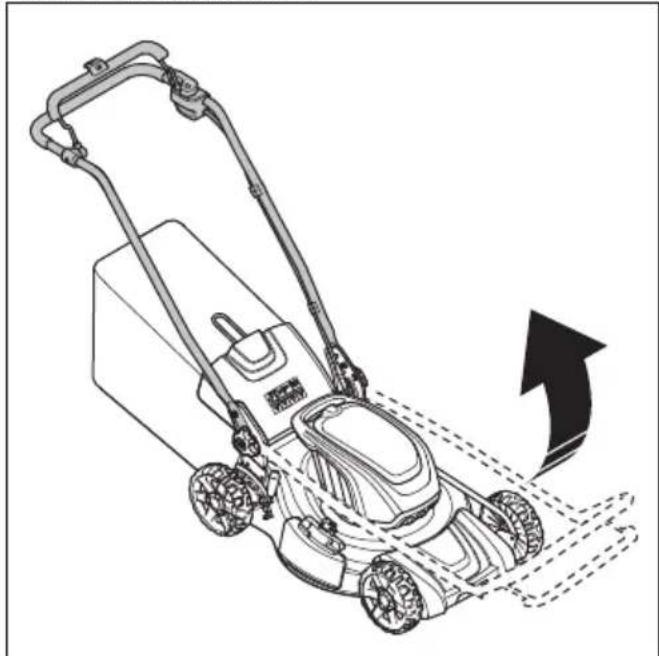

Gaminio paruošimas naudoti

1. [sitikinkite, kad apatinės rankenėlės iki galo nepriveržtos. Žr. Rankenos reguliavimas psl. 346.

2. Atlenkite rankeną i viršų.

1. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą.

CLICK!

1. Iki galo priveržkite rankenėles.

PERSPĖJIMAS: Nenaudokite gaminio, kol rankena nebus iki galo užlenkta aukštyn ir nustatyta i vieną iš taikomų aukščio padėčių. Žr. Rankenos reguliavimas psl. 346.

Pjovimo aukščio nustatymas

1. Kad padidintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite atgal.
2. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite i priekį.

PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus.

Akumuliatorius

PERSPĖJIMAS: Prieš naudodami akumuliatorių perskaitykite ir supraskite saugos skyriaus informacija. Taip pat turite perskaityti ir suprasti akumuliatoriaus bei akumuliatoriaus įkroviklio naudojimo instrukcijas.

Akumuliatorių ir akumuliatoriaus įkroviklj laikykite tinkamoje aplinkos temperatūroje.

	Aplinkos temperatūra
Akumuliatoriaus veikimas	5–40 °C
Akumuliatoriaus ikrovimas	5–40 °C

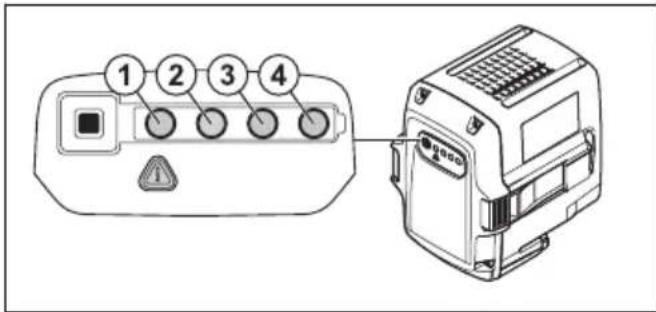

Akumuliatoriaus büsena

Ekrane rodoma likusi akumuliatoriaus talpa ir galimos akumuliatoriaus problemos. Paspauskite akumuliatoriaus indikatoriaus mygtuką, kad peržiūrėtumėte akumuliatoriaus ikrovos būseną. Akumuliatoriaus įspėjimo simbolis užsidega, kai įvyksta klaida. Žr. Akumuliatorius psl. 353.

1 2 3 4

Šviesos diodai Akumuliatoriaus būsena
Šviečia visi diodai	Visiškai įkrautas (76–100 %)
Šviečia 1, 2 ir 3 diodai	Akumuliatorius įkrautas 51–75 %.
Šviečia 1, 2 diodai	Akumuliatorius įkrautas 26–50 %.
Šviečia 1 diodas	Akumuliatorius įkrautas 6–25 %.
Mirksi 1 diodas	Akumuliatorius įkrautas 0–5 %

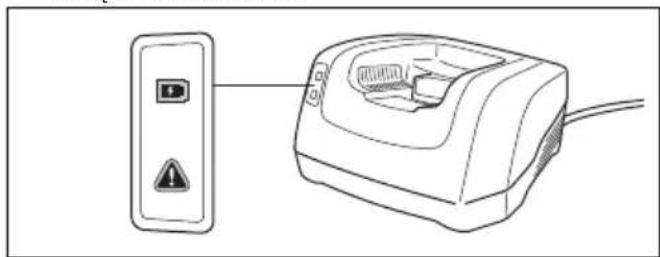

Akumuliatoriaus ikrovimas

Prieš naudodami pirmą kartą, akumuliatorių įkraukite. Klientui pateikiamas akumuliatorius yra įkrautas tik 30 %.

Pasižymėkite: Akumuliatorių įkroviklį būtina prijungti prie parametrų plokštelėje nurodytos įtampos ir dažnio maitinimo lizdo.

Akumuliatorius nejkraunamas, jei jo temperatūra aukštesné nei 50 °C. Prieš pradėdamas įkrauti, akumuliatoriaus įkroviklis sumažina akumuliatoriaus temperatūrą.

1. Prijunkite vieną akumuliatoriaus jkroviklio maitinimo laido galą prie akumuliatoriaus jkroviklio lizdo.

2. Prijunkite kitą akumuliatoriaus įkroviklio maitinimo laido galą prie įžeminto elektros lizdo. Akumuliatoriaus įkroviklio LED indikatorius vieną kartą sumirksės žaliai.

1. Akumuliatorių įstatykite į ikrovikliį. Prijungus akumuliatorių prie akumuliatoriaus ikroviklio, ikroviklyje įsižiebia žalia lemputė.

1. [sižiebus visiems akumuliatoriaus LED indikatoriams, akumuliatorius yra visiškai jkrautas. Akumuliatorių kraukite daugiausia 24 valandas.
2. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko, o ne už maitinimo laido.
3. Iš įkroviklio išimkite akumuliatorių.

Gaminio paleidimas

1. Atidarykite akumuliatoriaus gaubtą.
2. |krautą akumuliatorių įstatykite į vieną iš akumuliatoriaus laikiklių. Jei norėsite dirbti ilgiau, įstatykite antrą įkrautą akumuliatorių į kitą akumuliatoriaus laikiklj.
3. Pasukite apsauginj raktelj i padėtį „1“.

1. Stověkite už gaminio.

2. Atleiskite apsaugą nuo netyčinio paleidimo.

1. Pastumkite variklio stabdymo rankeną link gaminio rankenos.

Ratų pavaros naudojimas (LC 251iS)

- Pavaros rankeną pastumkite valdymo rankenos kryptimi.

• Atleiskite pavaros rankeną, kad išjungtumėte pavarą, pvz., kai priartėjate prie kliūties.
• Prieš patraukdami gamini atgal, išjunkite pavarą ir pastumkite jrengini i prieki apie 10 cm.

Kaip naudoti SavE™ funkcija

Gaminys turi akumuliatoriaus energijos taupymo funkcija (SavE™), kuri užtikrina ilgesnę veikimo trukmę.

- Paspauskite mygtuka „SavE™“ i 1 padėti, kad paleistumėte funkcija.

- Paspauskite mygtuką „SavE™“ i 0 padėti, kad sustabdytumėte funkciją.

Pasižymėkite: Funkcija „SavE™“ automatiškai sustoja, jei dėl žemės sąlygų reikalinga didesnė galia. Funkcija „SavE™“ vėl automatiškai paleidžiama, kai tai leidžia žemės sąlygos.

Didelės apkrovos funkcija

Gaminiu pjaunant aukštą ar šlapią žolę, variklio sūkiai automatiškai padidinami. Kai didelės apkrovos funkcija nebūtina, variklis vėl pradeda veikti standartiniu režimu.

El. variklio užgesimas

Naudojant gamini, peilis ir variklis gali laikinai sustoti del kličiu, pvz., užsikimšimo žole po pjovimo įrangos gaubtu. Jei taip nutinka ir laikote el. variklio stabdymo rankeną nuspaustą, gaminys bando automatiškai pasileisti iš naujo. Jei gaminys iš naujo nepasileidžia per 5–10 sekundžiu, gali reikėti nuvalyti sritį po pjovimo įrangos gaubtu. Žr. Gaminio valymas psl. 351.

PERSPĖJIMAS: Jei el. variklis sustoja, gaminys 5–10 sekundžių bando automatiškai pasileisti iš naujo. Palaukite mažiausiai 15 sekundžių ir tik tuomet tikrinkite pjovimo įrangos gaubtą.

PERSPĖJIMAS: Prieš tikrindami pjovimo įrangos gaubtą, atleiskite el. variklio stabdymo rankeną, pasukite apsauginį raktelį i padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes. Jei kliūtis pašalinama ir gaminys netyčia paleidžiamas, kyla pavojus susižaloti.

Gaminio sustabdymas

PERSPEJIMAS: Prieš palikdami gamini be priežiūros, pasukite apsauginj rakteli i „0“ padėti.

1. Norèdami sustabdyti variklj, atleiskite variklio stabdymo rankeną.

Pasižymėkite: Skirta LC 251iS. Norėdami sustabdyti ratų pavarą, atleiskite pavaros rankeną.

1. Atidarykite akumuliatoriaus gaubtą ir pasukite apsauginį rakteli i padėti „0“.

1. Norėdami išimti akumuliatorių, paspauskite 2 atlaisvinimo mygtukus ir ištraukite akumuliatorių.

1. Jei akumuliatoriaus jkrova žema, jkraukite jj. Daugiau informacijos žr. Akumuliatoriaus jkrovimas psl. 347.

Gaminio su žolės rinktuvu naudojimas

PERSPĖJIMAS: Nenaudokite gaminio nepritvirtinę žolės rinktuvo arba neuždarę galinio gaubto. Objektai gali išskrieti ir sužaloti gaminio naudotoją.

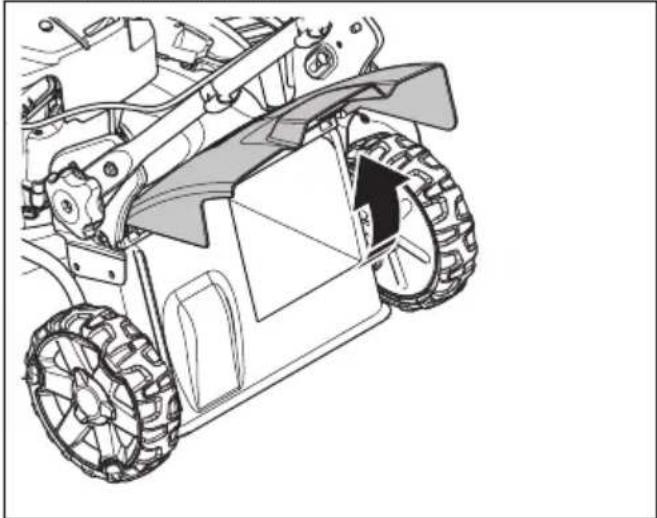

1. Pakelkite galini dangti.

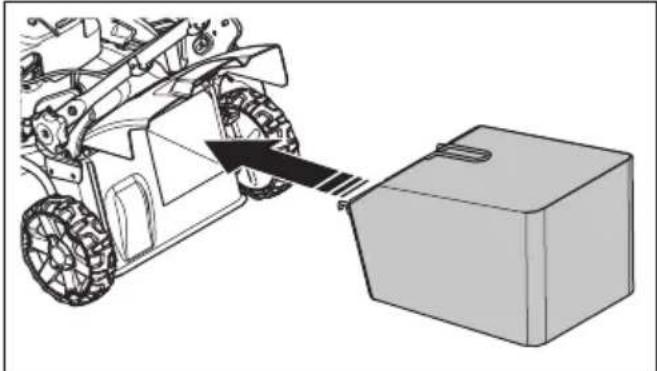

1. Žolės rinktuvą uždėkite ant laikiklio.
2. Atleiskite galinį gaubtą ir uždėkite ant žolės krepšio rémo.

Gaminio pritaikymas šoniniam žolės išmetimui

1. Pakelkite galinį gaubtą ir išimkite žolės krepšį, jei jis yra įdėtas.
2. Uždarykite galinį gaubtą ir įsitikinkite, kad jis sandariai prisispaudęs prie gaminio.
3. Pakelkite išmetimo užrakta.

1. Atidarykite šoninio išmetimo gaubta ir pritvirtinkite šoninio išmetimo deflektorių ant laikančiųjų kaiščių.

1. Paleiskite šoninio išmetimo gaubtą, kad jis užsidarytu uždengdamas šoninio išmetimo deflektorių. Prieš naudodamiesi gaminiu įsitikinkite, kad šoninio išmetimo deflektorius yra patikimai įtvirtintas.

Žolės rinktuvo ištuštinimas

PASTABA: Perkeldami žolės rinktuva, pakelkite jį, kad jis nesidėvėtų.

1. Pakelkite žolės rinktuvą už rémo rankenos.
2. Tuštindami žolės rinktuvą, laikykite už rémo rankenos ir maišo rankenos.

Gerų rezultatų gavimas

• Visada naudokite pagaląstą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.
• Nepjaukite daugiau nei 1/3 žolės ilgio. Pradėdami pjauti žolę, naudokite aukščiausią pjovimo aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.
• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytu dryżiai.
• Pakelkite galinį gaubtą ir išimkite žolės rinktuva.
• Jei mulčiavimo priedas ir mulčiavimo peilis uždėti, nuimkite juos.

- Prieš naudodami gaminj, uždarykite galinj gaubta. Kai naudojate gaminj, nupjauta žolė išmetama po galiniu dangčiu.

- Pjovimo dangtis turi būti visuomet švarus. Prikibusi žolė ir purvas vidinėje pjovimo dangčio pusėje gali turėti įtakos pjovimo rezultatams. Žr. Gaminio valymas psl. 351.

Techninė priežiūra

lvadas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informacija.

Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą.

Išsamesnės informacijos žr. www.husqvarna.com.

Techninės priežiūros grafikas

Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys nenaudojamas kasdien.

Techninės priežiūros informacijos, pažymėtos *, ieškokite instrukcijose Sauga psl. 339.

	Kiekvie-ną kartą naudo-jant	Kas mė-nesį	Kas se-zoną
Atlikti bendrają apžiūrą X
Gaminio valymas X
Patikrinti apsaugą nuo netyčinio užvedimo * X
Įsitikinti, kad gaminio saugos įtaisai nepažeisti * X
Patikrinti pjovimo įrangą X
Patikrinti pjovimo gaubtą * X
Patikrinti variklio stabdymo rankeną * X
Patikrinti, ar nepažeistas akumuliatorius X
Patikrinti akumuliatoriaus įkrovą X
Patikrinti, ar tinkamai veikia akumuliatoriaus atlaisvinimo mygtukai ir ar akumu-liatorius užsifiksuoja gaminyje	X
Patikrinti, ar nepažeistas akumuliatoriaus įkroviklis, ir įsitikinti, kad jis veikia tin-kamai		X
Patikrinti jungtis tarp akumuliatoriaus ir gaminio. Taip pat patikrinti jungtį tarp akumuliatoriaus ir akumuliatoriaus įkroviklio.			X

Bendroji apžiūra

• [sitikinkite, kad gaminio veržlės ir varžtai priveržti.
• [sitikinkite, kad gaminio kabeliai nėra tokioje padėtyje, kurioje jie galėtų būti pažeisti.

Gaminio valymas

• Plastikines dalis valykite švaria ir sausa šluoste.
• Valydami gaminį nenaudokite vandens. Vandeniui pateikus į akumuliatorių arba variklj gali įvykti trumpasis jungimas arba gaminys gali sugesti.
  • Gaminio neplaukite aukšto slėgio plovimo aparatu.

• Nepilkite vandens tiesiai ant variklio.
- Lapus, žolę ir purvą nuvalykite šepečiu.

Akumuliatoriaus ir akumuliatoriaus ikroviklio valymas

PERSPĖJIMAS: Nevalykite akumuliatoriaus ar įkroviklio vandeniu.

PERSPĖJIMAS: Akumuliatoriui valyti nenaudokite jokių cheminių medžiagų.

• Prieš prijungdami akumuliatorių prie įkroviklio, įsitikinkite, kad akumuliatorius ir akumuliatoriaus įkroviklis yra švarūs ir sausi.
• Nupūskite akumuliatoriaus gnybtus suspaustu oru ir nuvalykite švelnia ir sausa šluoste.
• Nuvalykite akumuliatorių ir akumuliatoriaus įkroviklj švelnia ir sausa šluoste.

Pjovimo irangos patikrinimas

PERSPĖJIMAS: Kad išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį i padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimove apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo įranga nepažeista ir nejskilusi. Visada pakeiskite pažeistą pjovimo įrangą.

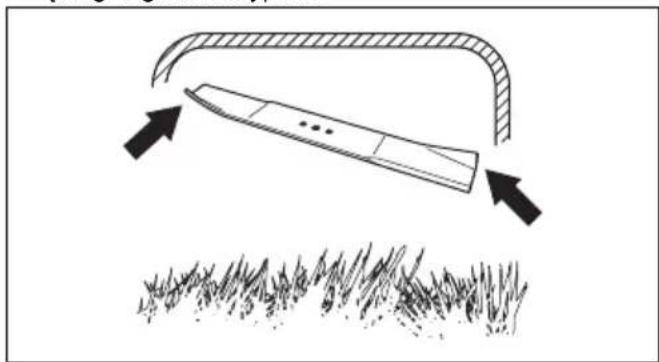

2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti.

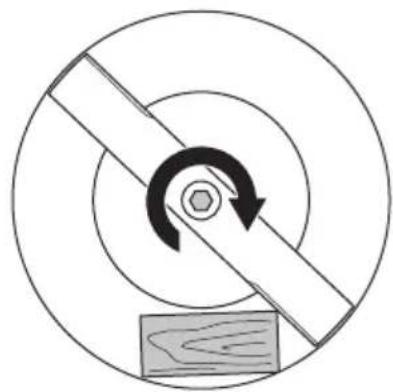

Disko keitimas

Žr. Techniniai duomenys psl. 357 apie tinkamą peilio tipą žr.

PERSPĖJIMAS: Užfiksuokite peilį medžio bloku, kad keisdami peilį nesusižalotumėte pirštų. Kai variklis išjungtas, peilį galima judinti ir pirštai gali įstrigti tarp peilio ir nejudančių dalių.

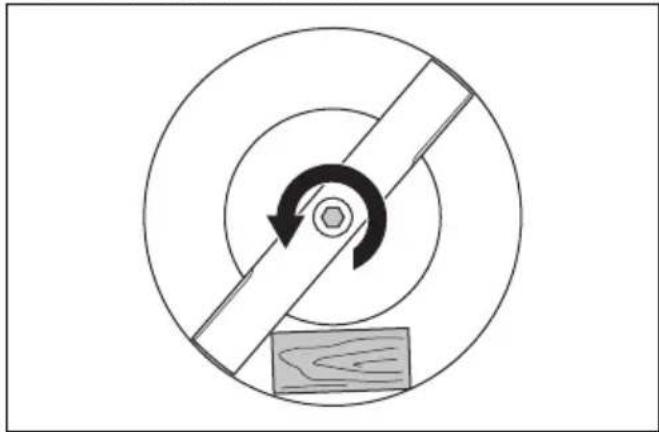

1. Užfiksuokite peilj medžio bloku.

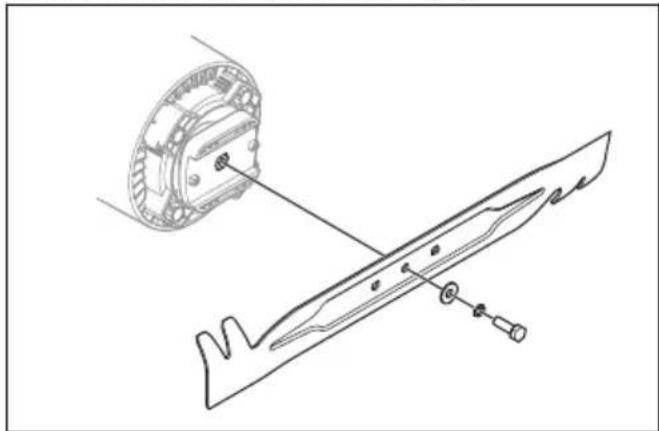

1. Išimkite peilio varžta, poveržles ir peilj.

1. Patikrinkite peilio atramą ir peilio tvirtinimo varžta, ar jie nepažeisti.
2. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis nesulenktas.
3. ldėję naują peilį nukreipkite jo kampus pjovimo įrangos gaubto kryptimi.

1. [sitikinkite, kad peilis sulygiuotas su variklio veleno centru.

2. Užfiksuokite peilj medžio gabalu. Uždėkite poveržles ir priveržkite varžta 23 – 28 Nm sukimo momentu.

PERSPÉJIMAS: Apsimaukite pirštines sunkiam darbui. Peilis labai aštrus ir gali lengvai jpjauti.

1. Paleiskite gaminj, kad išbandytumėte peilj. Jei peilis netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai.

Šoninio išmetimo deflektoriaus patikra

Šoninio išmetimo deflektorius yra pritvirtintas prie produkto šoninio išmetimo angos. Tai sumažina rizika, kad objektai bus išsviesti link naudotojo.

1. Isitikinkite, kad šoninio išmetimo deflektorius nepažeistas.
2. Patikrinkite šoninio išmetimo deflektorių. [sitikinkite, kad nematote jokių defektų, pvz. įtrūkimų arba sulūžusių spyruoklių, kurios uždaro duris.
3. Pakeiskite pažeistą šoninio išmetimo deflektorių arba spyruokles.

Gedimai ir jų šalinimas

Akumuliatorius

Akumuliatoriaus LED Priežastis Sprendimas
Mirksi žalias šviesos diodas.	Akumuliatoriaus įtampa žema.
Mirksi akumuliatoriaus klaidos LED indikatorius.	Akumuliatorius yra per šaltas arba per karštas, todėl jo negalima nau-doti.
	Akumuliatorius išsekęs.
Įsižiebia klaidos LED indikatorius.	Įvyko nepataisoma aku-muliatoriaus klaida.

Akumuliatoriaus jkroviklis

Akumuliatoriaus įkroviklio LED	Priežastis Sprendimas
Klaidos LED mirksi arba šviečia.	Akumuliatoriaus įkroviklis yra per šaltas arba per karštas, todėl jo negalima naudoti.	Leiskite akumuliatoriaus įkrovikliui atvėsti arba nuneškite jį i patalpą, kad įšiltų. Kai akumuliatoriaus įkroviklis yra tinkamos temperatūros, jį galima vėl naudoti. Akumuliatoriaus įkroviklj naudokite tik kai aplinkos temperatūra yra nuo 5 °C iki 40 °C.
	Kitos klaidos. Kreipkitės į	Husqvarna techninės priežiūros atstovą.

Vejapjové

Įspėjimo indikatorius (klaidos LED) yra po akumuliatoriaus gaubtu.

Problema Klaidos šviesos diodas (mirksnių skaičius)	Priežastis Sprendimas
Mirksi klaidos dio-das. Gaminys ne-veikia tinkamai.	3 Peilis blokuojamas. Pasukite apsauginį raktelį į „0“	padėtį,kad gaminys netyčia nebūtų paleistas.Išimkite akumuliatorių ir palaukite bent 5 sekundes. Pašalinkite galimas kliūtis ir įsitikinkite, kad peilis gali laisvai suktis.Jei problema išlieka, kreipkitės į „Husq-varna“ techninės priežiūros atstovą.
	5 Variklio greitis per daug su-mažėja ir variklis sustoja.	Padidinkite pjovimo aukštį. Žr. Pjovimo aukščio nustatymas psl. 347.
	657	Ratai arba transmisija blokuo-jami.
	10 Per daug įkaitęs variklio val-diklis.	Išjunkite variklį ir palaukite, kol jis atvės.
Problema Klaidos šviesos diodas (mirksnių skaičius)		Priežastis Sprendimas
Mirksi klaidos dio-das. Gaminys su-stoja.	Diodas nemirksi Aku	muliatoriaus jungties gedi-mas.	Patikrinkite akumuliatoriaus jungtį.
	3 Variklio perkrova.	Padidinkite pjovimo aukštį. Žr.	Pjovimo aukščio nustatymas psl. 347.
	8 Silpna akumuliatoriaus įkrova. Įkraukite akumuliatorių. Žr. Akumuliato-riaus įkrovimas psl. 347.
	9 Akumuliatoriaus klaida arba néra akumuliatoriaus signalo.		Tinkamai įstatykite akumuliatorių į gamini ir patikrinkite akumuliatoriaus jungtį. Jei klaidos diodas akumuliatoriuje mirksi. Žr. Akumuliatorius psl. 353.
	15 Netinkama paleicimo procedūra. Variklio stabdymo ran-kena suaktyvinta prieš užve-dant variklj.		Atleiskite variklio stabdymo rankeną ir palaukite apie 5 sekundes. Dar kartą pa-spauskite variklio stabdymo rankeną že-myn, kad paleistumėte gamini.
Kitos klaidos. Jei ats iranda kitų klaidų, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir kreipki-tės į „Husqvarna“ techninės priežiūros atstovą.

Transportavimas, saugojimas ir utilizavimas

lvadas

PERSPEJIMAS: Kad gabenant arba sandeliuojant išvengtumėte netyčinio paleidimo, pasukite apsauginį raktelį į padėtį „0“, išimkite akumuliatorių ir palaukite mažiausiai 5 sekundes.

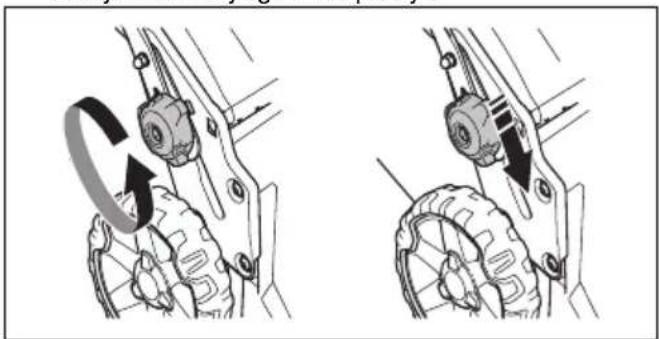

Gaminio nustatymas i gabenimo padėtį

1. Atsukite apatines rankenèles.
2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje gaminio pusėje.

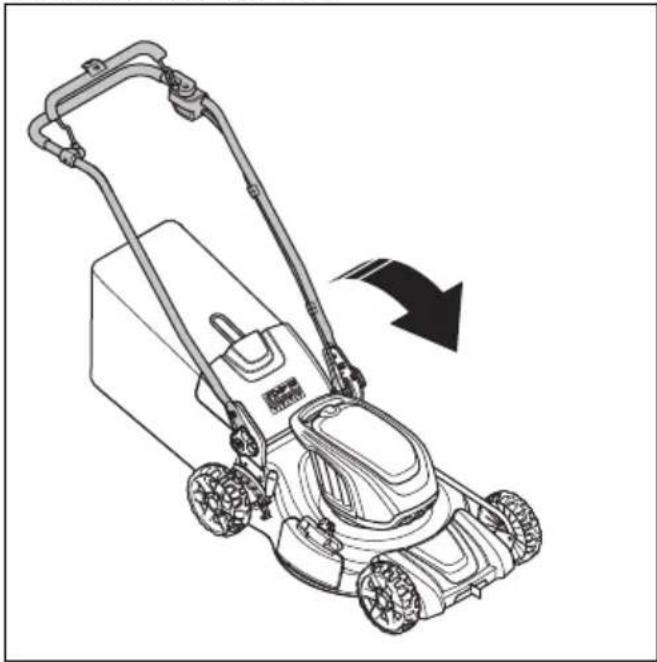

1. Nulenkite rankeną pirmyn.

• Idètiems ličio jonų akumuliatoriams taikomos pavojingų krovinių gabenimo taisyklės.

• Jeigu krovinys gabenamas komerciniu transportu, būtina laikytis specialių reikalavimų dėl pakavimo ir žymėjimo.

• Ruošdamiesi gaminį transportuoti, užtikrinkite, kad būtų laikomasi pavojingų medžiagų tvarkymo taisyklių. Gali būti taikomi vietos teisės aktai.

• Transportavimo metu visuomet išimkite akumuliatorių.
• Ant akumuliatoriaus jungčių užklijuokite izoliacinę juostą ir įsitikinkite, kad transportuojant akumuliatorius nejudės.
• Transportuodami gamini, ji pritvirtinkite.

Laikymas

• Prieš sandėliuodami, leiskite gaminiui atvėsti.
• Sandėliuodami visuomet išimkite akumuliatorių.
• Kad išvengtumėte nelaimingų atsitikimų, įsitikinkite, jog akumuliatorius sandėliuojant nėra prijungtas prie gaminio.
• Akumuliatoriaus jkroviklj laikykite uždaroje ir sausoje aplinkoje.
• Akumuliatorių ir akumuliatoriaus įkroviklj laikykite sausoje ir šiltoje vietoje.
• Sandėliuodami atjunkite akumuliatorių nuo akumuliatoriaus įkroviklio.
• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statinis krūvis. Nelaikykite akumuliatoriaus metalinėje dėžutėje.
• Gaminj saugokite vietoje, kurios aplinkos temperatūra yra nuo -10 °C iki 40 °C.
• Akumuliatorių laikykite vietoje, kurios aplinkos temperatūra yra nuo 5 °C iki 25 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.
• Akumuliatoriaus jkroviklj laikykite vietoje, kurios aplinkos temperatūra yra nuo 5 °C iki 45 °C ir kurios nepasiekia tiesioginiai saulės spinduliai.
• Prieš sandėliuodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.
• Gaminj, akumuliatorių ir akumuliatoriaus įkroviklj laikykite rakinamoje patalpoje, kur jų negalėtų pasiekti vaikai ir pašaliniai asmenys.
• Nuvalykite gamini ir įsitikinkite, kad žolės rinktuvas yra tuščias.
• Atlikite naudojimo instrukcijoje nurodytas techninės priežiūros procedūras. Žr. Techninė priežiūra psl. 351.
• Prieš sandėliuodami gaminį ilgesnį laiką, atlikite visus techninės priežiūros darbus.

Utilizavimas

Ant gaminio ar ant jo pakuotės pateikti simboliai rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. Irenginį reikia atiduoti į atitinkamą perdirbimo įmonę, kuri utilizuotų elektrines ir elektronines dalis.

Rūpindamiesi, kad šis gaminys būtų tvarkomas teisingai, padedate išvengti galimo neigiamo poveikio aplinkai ir žmonėms, kurį gali sukelti netinkamas šio gaminio atliekų tvarkymas. Jei reikia daugiau informacijos apie šio gaminio perdirbimą, kreipkitės į savivaldybę, buitinių

atlieku tvarkymo tarnybą arba parduotuvę, kurioje isigijote gaminj.

	LC 251i LC 251iS
Peilių variklis
Variklio tipas BLDC (be šepetėlių) 36 V BLDC (be šepetėlių) 36 V
Variklio greitis – „SavE“, rpm 2600/min 2600/min
Variklio greitis – nominalus, rpm 3000/min 3000/min
Variklio greitis – didelė apkrova, rpm 3500/min 3500/min
Variklio galingumas – maks., kW 1,4 1,4
Variklio galingumas – nominalus, kW 0,9 0,9
Pavaros variklis
Variklio galingumas – nominalus, kW Netaikoma 0,4
Savaeigis greitis, km/h Netaikoma 4,0
Greičio reguliavimo lygiai Netaikoma 1
Svoris
Svoris be maišo (be akumuliatoriaus), kg 25,5 27
Svoris su maišu (su 2 x „BLi30“), kg 31,5 33
Akumuliatorius
Akumuliatoriaus tipas	„Husqvarna“ akumuliatorių serija	„Husqvarna“ akumuliatorių serija
Akumuliatoriaus veikimo laikas
Akumuliatoriaus veikimo laikas, min., (laisva eiga), esant suaktyvintai „SavE“ funkcijai, su vienu „Husqvarna“ 7,5 Ah akumuliatoriumi („Bli30“).	58	51
Akumuliatoriaus veikimo laikas, min., (laisva eiga), įran-gai veikiant standartiniu režimu, su vienu „Husqvarna“ 7,5 Ah akumuliatoriumi (Bli30).	42	38
Skleidžiamas triukšmas ^58
Garso galios lygis, išmatuotas dB (A)	96	96
Garso galios lygis, garantuojamas LWA dB (A)	98	98
Garso lygiai ^59
Naudotojo ausį veikiantis garso slėgis, dB (A)	85	85
Vibracijos lygis ^60
Rankena, m/s ^2	0,7 0,7
Pjovimo įranga
Pjovimo aukštis, mm 25–75 25–75
Pjovimo plotis, mm 510 510
Peilis – standartinis Surinkimo 5928704-01 Surinkimo 5928704-01
Žolės rinktuvo galia, litrais 65 65

Patvirtinti akumuliatoriai Tipas	Akumuliatoriaus	talpa, Ah	Įtampa, V Svoris, svar. / kg
BLi30 Ličio jonų 7,5 36 4,2 /1,9
40-B140	Ličio jonų 4,0 36 2,6	/ 1,2

Patvirtinti įkrovikliai nurodytiems akumuliatoriams, BLi	Įvado įtampa, V	Dažnis, Hz	Galia, W
40-C80	100–240	50–60	68,8
QC250	100–240	50–60	250

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Vejapjovė
Gamintojas Husqvarna
Tipas / modelis LC 251i, LC 251iS
Identifikacijos numeris	Serijos numeriai nuo šios datos: 2023 ir vėlesni

visiškai atitinka šias ES direktyvas ir reglamentus:

Reglamentas Aprašymas
2006/42/EB „dėl mašinų“
2014/30/ES „dėl elektromagnetinio suderinamumo“
2000/14/EB „dėl į aplinką skleidžiamo triukšmo“
2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“

ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 63000:2018

Notifikuotoji įstaiga: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden patvirtino atitikti Tarybos direktyvai 2000/14/EB; atitikties įvertinimo procedūra: VI priedas.

Daugiau informacijos apie triukšmo emisiją žr Techniniai duomenys psl. 357.

Huskvarna, 2023-12-11

$$ \Delta \operatorname {d u} $$

Claes Losdal, plètros vadovas / sodo gaminiai, „Husqvarna AB“

Atsakingas už techninę dokumentaciją

Saturs

Originalios instrukcijos

Lietošanas pamācība
