KASUTUSJUHEND LC 251i HUSQVARNA

Vastavusdeklaratsioon....195

Sissejuhatus

Toote kirjeldus

Tooteks on lükatav ja pöörlev muruniiduk. Muru kogutakse rohukogurisse. Kinnitage rohu külgväljaviske väljaviske suunaja.

Kasutusotstarve

Kasuta toodet muru pügamiseks. Ära kasuta toodet muude tööde tegemiseks.

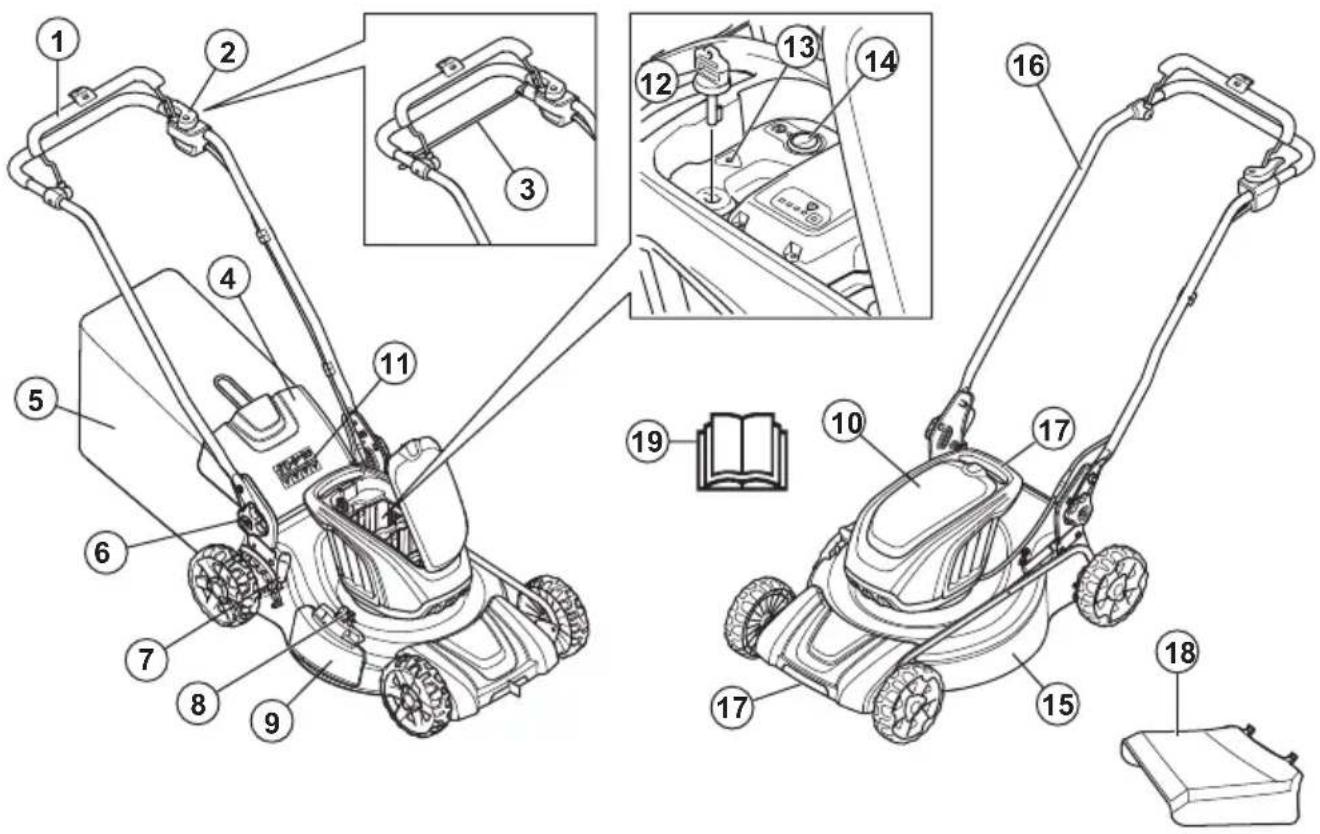

Toote tutvustus

1. Mootori pidurikäepide
2. Käivitustõkesti
3. Veo käepide (LC 251iS)
4. Tagumine kate
5. Rohukogur
6. Käepideme nupp

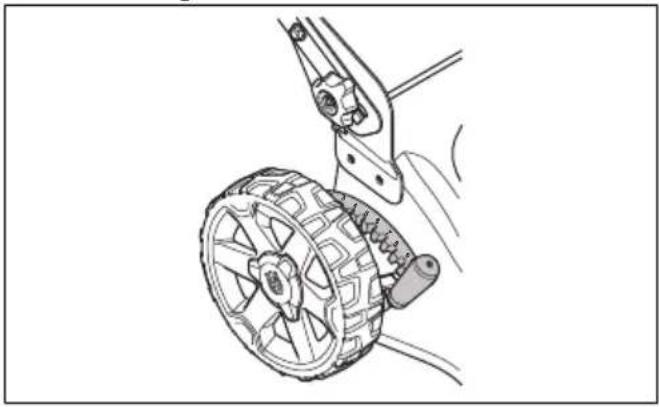

7. Lõikekõrguse hoob
8. Väljaviske lukk
9. Külgväljaviske kate

10. Akukaas

11. Sümbolid

12. Ohutuslüliti
13. Hoiatuse indikaator (törke LED-tuli)
14. SavE-nupp
15. Lõikekorpus
16. Käepide / juhtraud
17. Tõstekäepidemed
18. Külgväljavise
19. Kasutusjuhend

Sümbolid tootel

HOIATUS!

Lugege läbi juhised.

HOIATUS! Olge tähelepanelik paiskuvate esemete suhtes.

Hoidke kõrvalseisjad eemale.

HOIATUS! Hoidke käed ja jalad teradest eemal.

HOIATUS! Enne hooldamist ühendage aku lahti.

Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete vastuvõtupunkti.

Müraemissioonile viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele ja Uus Lõuna-Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulation 2017“. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed lk 193 ja sildil.

See lõikeosa vastab EL-i kehtivatele direktiividele.

See toode vastab kehtivatele UK direktiividele.

IPX1

Toode on pritsmekindel.

Seiskamiseks vabastage mootori pidurikäepide.

Skannitav kood.

Märkus: Ülejäänud seadmel toodud sümbolid/tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele.

Silt seadmel

OHT! Hoidke käed ja jalad eemal.

Toote kahjustused

Me ei vastuta meie tootele tekitatud kahjude eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva önnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised tooteohutuse hoiatused

HOIATUS: Lugege läbi kõik tootega kaasas olevad hoiatused, juhised, tehnilised andmed ning tutvuge joonistega. Alltoodud juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või ohtliku kehavigastuse.

Hoidke kõik ohutusalased märkused ja juhised edasiseks kasutamiseks alles. Hoiatustes kasutatud möiste „toode“ tähistab võrgutoitel (juhtmega) elektritööriista või akutoitel (juhtmeta) elektritööriista.

Tööala ohutus

• Hoidke tööala puhas ja tagage hea valgustatus. Segamini või hämarad alad on önnetusealtid.
• Ärge kasutage toodet plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. Toode võib tekitada sädemeid, mis võivad tolmu või aurud süüdata.
• Hoidke toote kasutamise ajal lapsed ja kõrvalseisjad tööalast eemale. Tähelepanu hajumine võib põhjustada kontrolli kaotamist.

Elektriohutus

• Elektritööriista pistikud peavad pistikupesaga ühilduma. Ärge muutke pistikut mis tahes viisil. Ärge kasutage maandusega toodete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
• Väldi kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliidid ja külmikud). Keha maandamise korral on elektrilöögi oht suurem.

• Ärge laske toodetel kokku puutuda vihma ega niiskusega. Toote sisse tunginud vesi suurendab elektrilöögiohtu.

• Kasutage juhet õigesti. Ärge kunagi kasutage kaablit toote kandmiseks, tömbamiseks või pistikupesast eemaldamiseks. Kaitske juhet kuumuse, öli, teravate servade ja liikuvate osade eest. Kahjustatud või sõlmes juhe suurendab elektrilöögi ohtu.

• Tootega öues töötamisel kasutage välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
• Kui toote kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitsmega (RCD) kaitstud toidet. RCD kasutamine vähendab elektrilöögi ohtu.

Inimeste kaitsmine

• Olge toote kasutamisel tähelepanelik, jälgige oma tegevust ja kasutage tervet möistust. Ärge kasutage toodet, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus toote kasutamise ajal võib lõppeda raskete kehavigastustega.
• Kasuta isikukaitsevahendeid. Kasutage alati kaitseprille. Asjakohastes tingimustes kaitsevahendite (nt tolmumask, mittelibisevad turvajalatsid, kiiver või kõrvaklapid) kasutamine vähendab kehavigastuste ohtu.
• Vältige soovimatut käivitumist. Enne toote ühendamist toiteallika ja/või akuga, üles tõstmist või kandmist veenduge, et lüliti oleks väljalülitatud asendis. Kui kannate toodet nii, et sörm on toitelülitil, või ühendate toote vooluvõrku, kui toitelüliti on sisse lülitatud, võib see lõppeda önnetusega.
• Eemaldage enne seadme sisselülitamist köik reguleerimis- ja mutrivõtmed. Seadme pöörleva osa külge jäetud mutri- või muu võti võib tekitada kehavigastusi.
• Ärge kūünitage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal. See tagab ootamatutes olukordades seadme üle parema kontrolli.
• Kandke nõuetekohaseid riideid. Ärge kandke lahtiseid rõivaid ega ehteid. Hoidke juuksed ja rõivad liikuvatest osadest eemal. Lahtised rõivad, ehted või pikad juuksed võivad liikuvate osade vahele kinni jääda.
• Kui seadmetel on ühendus tolmueemaldus- ja kogumisseadmete jaoks, veenduge, et need on ühendatud ja neid kasutatakse öigesti. Tolmukogumise kasutamise abil saab vähendada tolmuga seotud ohte.
• Ärge muutuge tööriistade sagedasest kasutusest hooletuks ning ärge eirake tööriistade ohutu kasutamise põhimõtteid. Hooletu tegevus võib ka murdosa sekundi jooksul põhjustada tõsiseid kehavigastusi.

Toote kasutamine ja hooldamine

- Ärge koormake toodet üle. Kasutage rakenduse jaoks öiget toodet. Öige toode teeb töö ära paremini, ohutumalt ja ettenähtud kiirusel.

- Ärge kasutage toodet, kui see lüliti vajutamisel ei lülitu sisse ega välja. Mis tahes toode, mida pole võimalik lüliti abil juhtida, on ohtlik ja tuleb viivitamatult parandada.

- Enne toote reguleerimist, tarvikute vahetamist või hoiustamist eemaldage pistik toiteallikast ja/või eemaldage toote küljest aku, kui see on eemaldatav. Taolised ennetavad ohutusmeetmed vähendavad toote tahtmatu käivitamise ohtu.

- Hoidke toodet, mida te parasjagu ei kasuta, lastele kättesaamatus kohas ning ärge lubage toodet kasutada isikutel, kes ei oska seda kasutada või pole neid juhiseid läbi lugenud. Tooted on väljaõppeta kasutajate käes ohtlikud.

- Hooldage tooteid ja lisatarvikuid. Kontrollige liikuvate osade joondust ja kinnitusi, osade purunemist või muid toote kasutamist mõjutada võivaid tegureid. Kahjustuse korral laske seade enne kasutamist remontida. Paljude õnnetuste põhjuseks on toote puudulik hooldus.

- Hoidke lõikevahendid teravad ja puhtad. Nõuetekohaselt hooldatud teravate lõikeservadega lõikevahendite kinnikiilumise tõenäosus on väiksem ja neid on hõlpsam juhtida.

- Järgige toote, tarvikute, tööriistaotsakute jm kasutamisel neid juhiseid ning arvestage töötingimuste ja -ülesandega. Toote kasutamine muuks kui ettenähtud otstarbeks võib põhjustada ohtliku olukorra.

- Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Libedate käepidemete ja haardepindade korral ei ole ootamatutes olukordades võimalik toodet ohutult käsitseda ja juhtida.

Akutööriistade kasutamine ja hooldamine

- Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija vöib koos teist tüüpi akuga kasutades tuleohtu pöhjustada.

- Kasutage toodetega vaid spetsiaalselt neile loodud akusid. Teisi akukogumeid kasutades riskite vigastuste ja tulekahjuga.

- Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid akuklemme omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.

- Väärkasutamise korral võib akust vedelikku lekkida; vältige kokkupuudet. Kokkupuute korral loputage kannatada saanud kohta veega. Kui vedelik satub silma, loputage silma veega ja pöörduge arsti poole. Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.

• Ärge kasutage defektset või muudetud akut või tööriista. Kahjustatud või muudetud akud võivad käituda ettearvamatult ning põhjustada tule-, plahvatus- või vigastusohtu.
• Ärge laske akul või tööriistal puutuda kokku tulega või liiga kõrgete temperatuuridega. Kokkupuude üle 130 °C temperatuuriga võib põhjustada plahvatuse.
• Järgige kõiki laadimisjuhiseid ja ärge vahetage akut või tööriista temperatuuril, mis jääb väljapoole juhistes kirjeldatud temperatuurivahemikku. Aku laadimine valesti või väljaspool selleks ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tuleohtu.

Teenus

• Laske toodet hooldada kvalifitseeritud remonditehnikul, kasutades ainult identseid varuosi. See tagab toote ohutuse säilimise.
• Ärge kunagi hooldage kahjustatud akusid. Akusid vöib hooldada üksnes tootja vöi volitatud teenusepakkuja.

Muruniiduki ohutusalased hoiatused

• Ärge kasutage muruniidukit halva ilmaga (eelkõige äikesetormi ajal). See vähendab pikselöögi ohtu.
• Kontrollige põhjalikult, kas muruniiduki kasutuskohas on elusloodust. Muruniiduk võib töötades elusloodust kahjustada.
• Kontrollige hoolikalt muruniiduki kasutuskohta ning eemaldage sealt kõik kivid, oksad, traadid, luud ja muud võõrkehad. Öhku paiskuvad esemed võivad tekitada kehavigastusi.
• Enne muruniiduki kasutamist kontrollige alati visuaalselt, et lõiketera, terapolt või terakoost ei oleks kulunud ega kahjustatud. Kulunud või kahjustatud osad suurendavad kehavigastuse ohtu.
• Kontrollige rohukogurit sageli kulumise või kahjustumise suhtes. Kulunud või kahjustatud rohukogur võib suurendada kehavigastuse ohtu.
• Hoidke kaitsmed paigaldatuna. Kaitsmed peavad olema töökorras ja öigesti paigaldatud. Kaitse, mis on lahti tulnud, kahjustunud või ei tööta korralikult, võib tekitada kehavigastusi.
• Hoidke kõik jahutusõhu sisselaskeavad prahist puhtad. Blokeeritud õhu sisselaskeavad ja praht võivad põhjustada ülekuumenemist või tuleohtu.
• Kandke muruniiduki kasutamisel alati libisemiskindlaid kaitsejalatseid. Ärge kasutage muruniidukit paljajalu ega lahtiste sandaalidega. See vähendab liikuva lõiketeraga kokkupuutel jalalabade vigastusohtu.
• Kandke muruniidukiga töötamisel alati pikki pükse. Katmata naha korral suureneb paiskuvatest esemetest tingitud vigastusoht.

• Muruniidukit ei tohi kasutada märja muru korral. Köndige ja ärge kunagi jookske. See vähendab libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.

• Ärge kasutage muruniidukit liiga järskudel kallakutel. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis vöib löppeda kehavigastusega.

• Kallakul töötades tagage alati kindel asend, töötage masinaga risti üle kallaku, mitte otse üles või alla, ning olge suuna muutmisel äärmiselt ettevaatlik. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.
• Tagurdamisel ja muruniiduki enda poole tömbamisel olge väga ettevaatlik. Olge tähelepanelik oma ümbruse suhtes. See vähendab töötamisel komistamisohtu.
• Ärge puudutage lõiketerasid ja muid ohtlikke liikuvaid osi, kui need alles liiguvad. See vähendab liikuvate osade põhjustatud vigastusohtu.
• Kui eemaldate kinnikiilunud materjali või puhastate muruniidukit, veenduge, et kõik toitelülitid oleks välja lülitatud ja akud oleks lahti ühendatud. Muruniiduki ootamatu töölehakkamine võib tekitada raske kehavigastuse.
• Kui eemaldate kinnikiilunud materjali või puhastate muruniidukit, veenduge, et kõik toitelülitid oleks välja lülitatud ja blokeeriv seadis eemaldatud. Muruniiduki ootamatu töölehakkamine võib tekitada raske kehavigastuse.

Rikkevoolukaitse

- Kasutage rikkevoolukaitset, mille rakendumisvool on kuni 30 mA.

Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Seade on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.
• Toode tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.
• Olge alati ettevaatlik ja toimige arukalt. Kui te pole kindel, kuidas toodet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.
• Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.
• Hoidke seade puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.

• Ärge kunagi lubage lastel või nende juhistega mittetutvunud inimestel seadet kasutada. Kohalikud kehtivad eeskirjad võivad piirata kasutaja lubatud vanust.

• Kui seadet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.

• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.
• Ärge kasutage toodet, kui see on kahjustatud või ei tööta korralikult.
• Ärge muutke seadet, nii et see ei vasta enam tehase originaalmudelile; ärge kasutage seadet, kui arvate, et seda on muutnud keegi teine.

Tööohutus

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
• Kasuta isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik 178.
• Veenduge, et teate, kuidas hädaolukorras mootorit kiiresti seisata.
• Toodet ei tohi kasutada vihma käes või märjas keskkonnas. Toote sisse pääsenud vesi suurendab elektrilöögi ohtu.
• Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.
• Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.
• Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Seisake mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku. Oodake, kuni liikuvad osad peatuvad. Kontrollige toodet kahjustuste suhtes. Kinnitage lahtised osad korralikult. Parandage kahjustused ja asendage kahjustatud osad. Laske parandustöid teha volitatud hooldustöökojas.
• Kui mootor töötab, ärge kinnitage kunagi mootori pidurikäepidet püsivalt käepideme külge.
• Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et löiketera ei puutuks vastu maad ega muid esemeid.
• Olge toote kasutamisel alati toote taga.
• Toote kasutamisel hoidke mölema käega käepidemest ja köik toote rattad maas. Hoia käed ja jalad pöörlevatest teradest eemal.
• Vältige mootori käivitamisel või toote kasutamisel toote kallutamist.

• Olge toote tagasisuunas tömbamisel ettevaatlik.

• Kui mootor on käivitatud, ärge töstke toodet. Kui teil on vaja toode üles tösta, seisake esmalt mootor, keerake ohutuslüliti asendisse 0 ja eemaldage aku.

• Ärge köndige toote kasutamise ajal tagurpidi.
• Seisake mootor, kui toodet on vaja transportimiseks kallutada või kui peate ületama ilma muruta ala, näiteks kruusa-, kivi- või asfalttee.
• Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal köndige.
• Enne lõikamiskõrguse muutmist seisake mootor. Ärge kunagi tehke reguleerimisi, kui mootor töötab.
• Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.
• Toote kasutamise ajal esinev vibratsioon võib jaotises Tehnilised andmed Ik 193esitatud vibratsiooniväärtusest erineda. Erinevus tuleneb toote erinevatest kasutusviisidest. Kui kasutate toodet sageli või kaua aega, tehke regulaarselt pause, et vältida vibratsioonist tingitud vigastusi.

Ohutusjuhised kasutamisel

Isikukaitsevahendid

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.
• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.
  • Kandke tugevaid pikki pükse.
• Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.
• Soovitame kasutada kuulmiskaitset.

Toote ohutusseadised

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Ärge kasutage toodet, mille ohutusseadmed on kahjustatud või ei tööta korralikult.
• Ärge eemaldage ohutusseadmeid ega tehke neis muudatusi.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadmed on kahjustatud või ei tööta korralikult, pöörduge Husqvarnahooldustöökoja poole.

Lõikeosa katte kontrollimine

Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.

- Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.

Ohutuslüliti asub akukaane all. Ohutuslüliti abil ühendatakse aku, mis varustab mootori toitega.

• Ohutuslüliti kontrollimiseks käivitage ja seisake mootor.
• Kui ohutuslüliti on töökorras, siis käivitub mootor üksnes ohutuslüliti keeramisel asendisse 1.

Tagumine kate vähendab esemete kasutaja suunas paiskumise ohtu.

• Veenduge, et tagumine kate oleks kahjustamata.
- Veenduge, et tagumise katte sulgurvedrud oleksid terved.
- Purunenud vedrud ja kahjustatud osad tuleb välja vahetada.
- Veenduge, et tagumine kate liiguks hingedel sujuvalt.

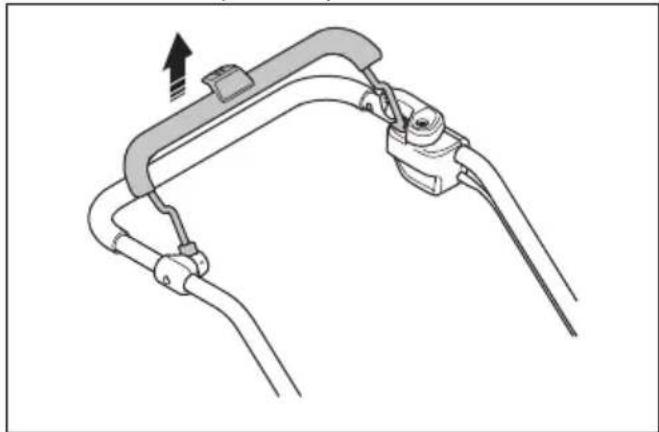

Mootori pidurikäepideme kontrollimine

Mootori pidurikäepideme abil saab mootori seisata. Mootori pidurikäepideme vabastamisel mootor seiskub.

• Käivitage seade. Vt jaotist Toote käivitamine Ik 184.
• Vabasta mootori pidurikäepide.

- Veendu, et toode on seiskunud. Kui mootor kolme sekundi jooksul ei seisku, laske mootoripidurit Husqvarna volitatud hooldustöökojas reguleerida.

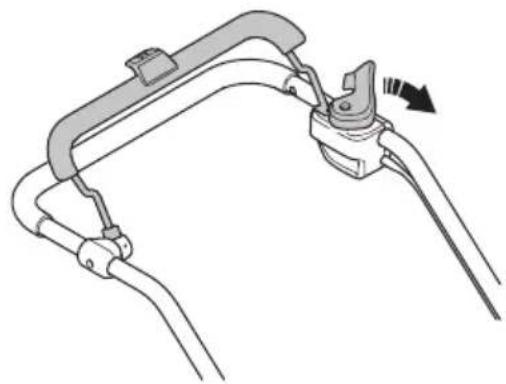

Käivitustõkesti kontrollimine

Kontrollige, kas käivitustõkesti takistab mootori tööd.

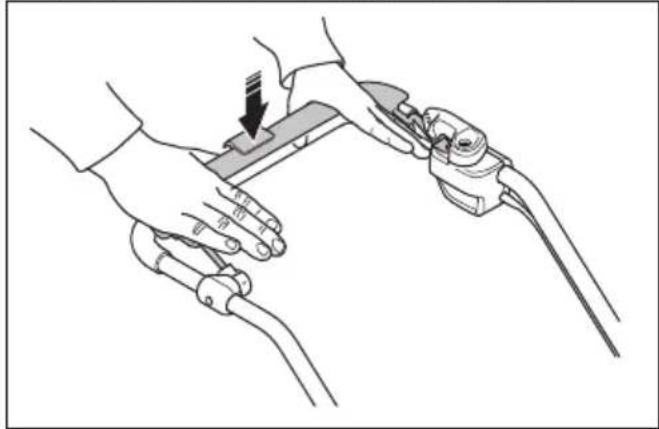

1. Lükake mootori pidurikäepidet juhtraua suunas. Käivitustökesti peatab liikumise.
2. Lükake käivitustõkesti välja.

1. Laske käivitustökesti lahti ja veenduge, et see läheks tagasi lähteasendisse.

Aku ohutus

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Kasutage seotud Husqvarna toodete toiteallikana alati üksnes Husqvarna taaslaetavaid akusid. Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana.
• Ärge kasutage mittelaetavaid akusid.
• Elektrilöögioht. Ärge ühendage akuklemme võtmete, müntide, kruvide või muude metallesemetega. See võib tekitada akus lühise.
• Ärge asetage esemeid aku öhuavade sisse ja ette.
• Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib plahvatada ja põhjustada põletusi ja/või keemilisi põletusi.
• Vältige aku kokkupuudet vihma ja märja keskkonnaga.
• Vältige aku kokkupuudet mikrolainete ja körgsurvega.
• Ärge demonteerige ega löhkuge akut.
• Aku lekke korral vältige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seejärel pöörduge arsti poole.
• Kasutage toote akut üksnes juhul, kui öhutemperatuur on vahemikus 5 °C kuni 40 °C.
• Kasutage akulaadijat üksnes juhul, kui õhutemperatuur on vahemikus 5 °C kuni 40 °C.
• Akut ei laeta, kui aku temperatuur on üle 50 °C.
• Ärge puhastage akut või akulaadijat veega. Vt jaotisest Aku ja akulaadija puhastamine Ik 187.
• Ärge kasutage kahjustatud akut.
• Ladustage akusid metallesemetest (nt naelad, mündid, ehted) eemal.

Akulaadija ohutus

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Kasutage Husqvarna asendusakude laadimiseks ainult QC akulaadijaid.
• Elektrilöögi ja lühise oht. Ärge asetage esemeid laadija öhuavade sisse ja ette. Ärge püüdke akulaadijat lahti monteerida. Ärge ühendage laadija klemme metallesemete külge. Kasutage heakskiidetud vörgupistikupesa.
• Toode tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kahjustuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle toote kasutamist nõu oma arsti ja implantaadi valmistajaga.
• Kontrollige regulaarselt, kas akulaadija toitejuhe on kahjustada saanud ja kas sellel on pragusid.
• Ärge tõstke akulaadijat toitejuhtmest hoides. Akulaadija võrgupistikupesast lahutamiseks tömmake pistikut. Ärge tömmake toitejuhet.
• Vältige toitejuhtme ja pikendusjuhtme kokkupuudet vee, öli ja teravate servadega. Jälgige, et juhe ei jääks uste, värvate jms vahele. See võib põhjustada laadija sattumise pinge alla.
• Ärge puhastage akulaadijat veega.
• Akulaadijat võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad akulaadijat ohutult ning mõistavad seotud ohtusid. Lapsed ei tohi akulaadijaga mängida. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.
• Ärge laadige akulaadijas mittelaetavaid akusid.
• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Ärge katke akulaadijat. Suitsu või tule tekke korral eemaldage pistik akulaadijast.
• Ärge kasutage kahjustatud akulaadijat.
• Laadige akut ainult hea öhuvahetusega siseruumis ja päikesevalguse eest kaitstuna. Ärge laadige akut märjas keskkonnas.

Ohutusjuhised hooldamisel

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

- Hooldustööde ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0 ja eemaldage aku. Enne hooldustööde alustamist oodake vähemalt viis sekundit.

• Hooldage toodet ainult selle kasutusjuhendi järgi. Põhjalikumad ja keerukamad tööd laske teha volitatud hooldustöökojas. Lisateavet küsige lähimast hooldustöökojast.
• Toote kasutusea tõstmiseks ja önnetuste ohu vähendamiseks tehke kõik hooldustööd korrektselt.
• Asendage kahjustatud, kulunud ja katkised osad. Kasutage alati tootja originaalvaruosi. Muud varuosad võivad toodet kahjustada ja suurendada õnnetuste ohtu.
• Vigastuste vältimiseks ärge eemaldage ohutusseadmeid ega tehke neile muudatusi.

• Lõikeosa käsitsedes kandke alati tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

• Parima ja ohutuima töö tagamiseks hoidke lõikeservad teravana ja puhtana.

• Laske hooldustöökojas toodet korrapäraselt kontrollida ning teha vajalikke seadistamisi ja parandusi.
• Järgige tarvikute vahetamise juhiseid. Kasutage ainult tootja valmistatud tarvikuid.
• Kui toodet ei kasutata, eraldage toode, aku ja akulaadija ning hoidke neid kuivas ja lukustatud siseruumis. Veenduge, et lastel ja ilma vastava volituseta kõrvalistel isikutel puuduks juurdepääs tootele, akule ja akulaadijale.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanemist lugege läbi ohutust puudutav peatükk.

HOIATUS: Kokkupanemise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.

Käepideme kokkupanek

Märkus: Seda toimingut tuleks teha kahekesi.

Märkus: Ärge käepideme monteerimisel toodet karbist eemaldage. Karpi saab monteerimise ajal kasutada käepideme toestamiseks.

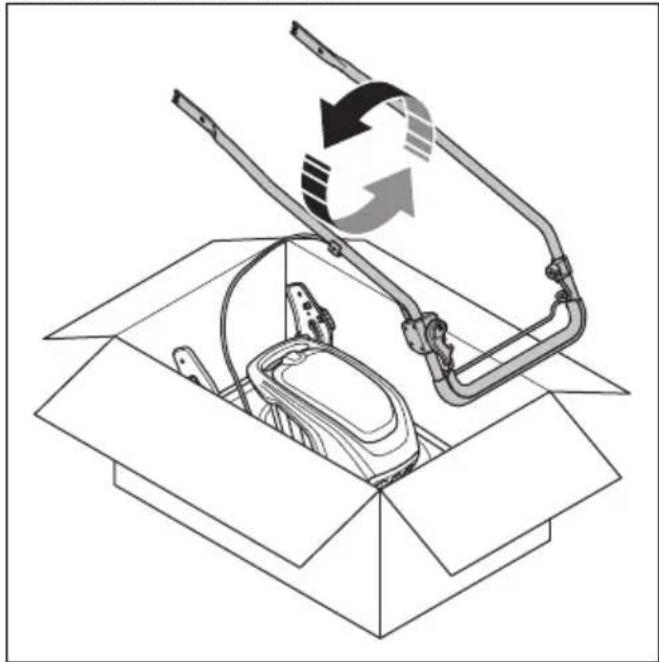

1. Tõstke ja pöörake käepidet.

ETTEVAATUST: Olge ettevaatlik ja veenduge, et tross ei saa käepideme pööramise ajal kahjustada.

1. Asetage käepide tootele. Kallutage käepidet toestamiseks vastu karpi. Vaata joonist.

1. Lükake kruvi (A) läbi käepideme (B), plastseibi (C) ja käepideme tugikronsteini (D).

A B C D E

1. Keerake mutter (E) täiesti kinni.

2. Eemaldage toode karbist.

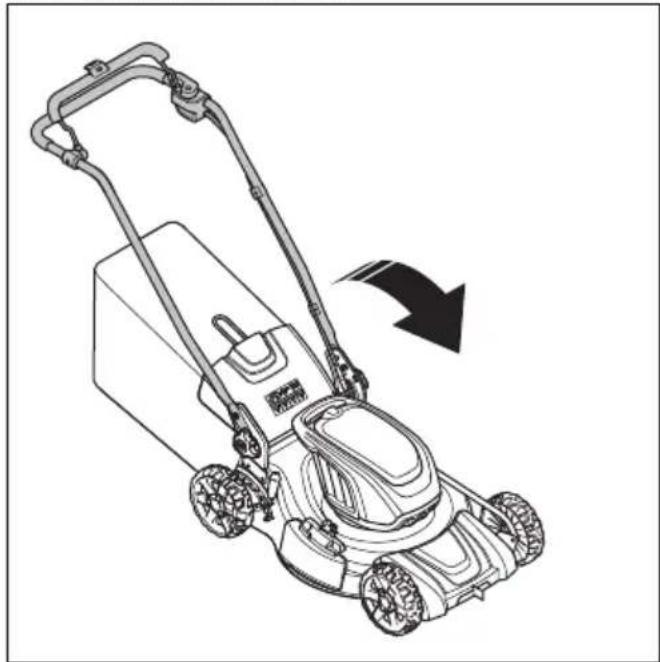

3. Pöörake käepide püstasendisse.

1. Seadke käepide madalaimasse asendisse. Vt jaotisest Käepideme reguleerimine Ik 182.

2. Kinnitage tross käepideme madalama osa külge trossiklambriga.

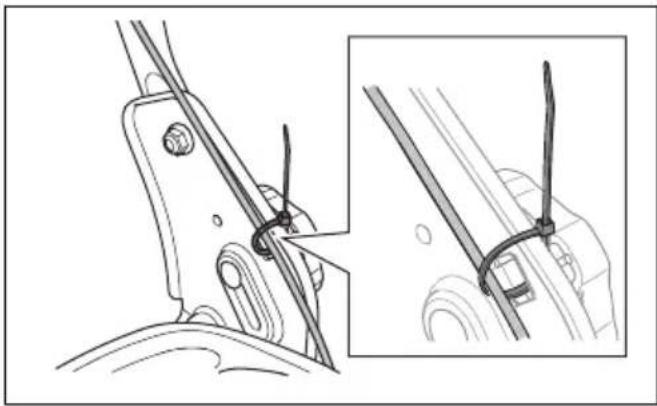

1. Kinnitage trossi madalam osa käepideme tugikronsteini külge köidikuga. Löigake köidiku liigne osa ära.

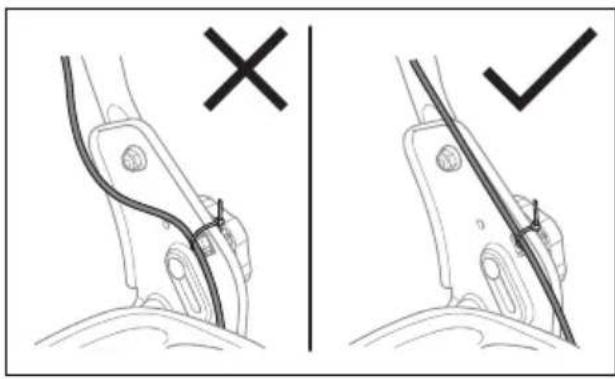

Märkus: Veenduge, et tross oleks öigesti kinnitatud. Liiga lötv tross vöib rohukoguri paigaldamisel saada kahjustada.

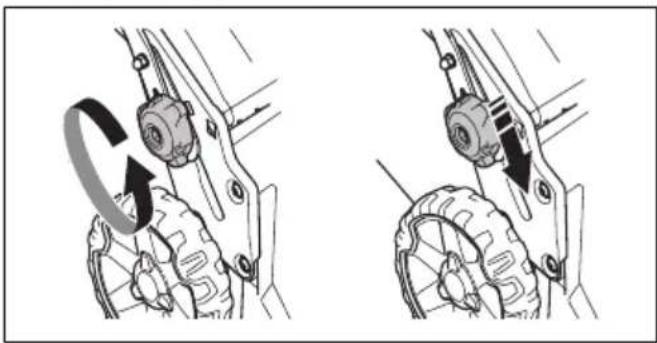

Käepideme reguleerimine

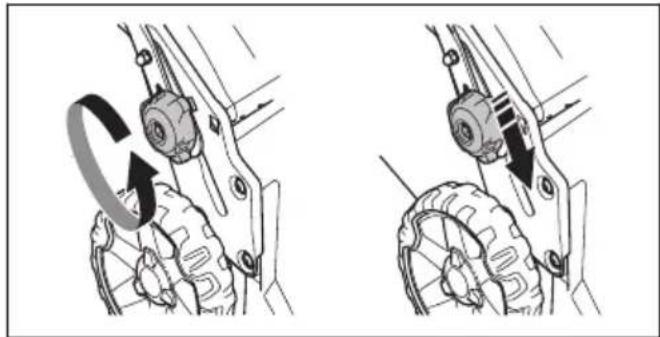

1. Keerake alumised hoovad lahti.

2. Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse.

3. Reguleerige käepideme körgus ühte kahest vöimalikust asendist.

4. Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klöpsatus.

CLICK!

1. Keerake nupud korralikult kinni.

HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse:

• Täiendav tooteteave.
• Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadige Husqvarna Connect rakendus oma mobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Toote seadmine tööasendisse

1. Veenduge, et alumised nupud on lahti. Vt jaotisest Käepideme reguleerimine Ik 182.

2. Pöörake käepide püstasendisse.

1. Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostab klöpsatus.

CLICK!

1. Keerake nupud korralikult kinni.

HOIATUS: Kasutage toodet ainult juhul, kui käepide on täiesti üles liigutatud ja ühte körguse asendisse seatud. Vt jaotisest Käepideme reguleerimine Ik 182.

Lõikamiskõrguse reguleerimine

1. Lõikamiskõrguse suurendamiseks tõmmake lõikamiskõrguse hooba tagasisuunas.
2. Lõikamiskõrguse vähendamiseks lükake lõikamiskõrguse hooba edasisuunas.

ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.

Aku

HOIATUS: Enne aku kasutamist lugege läbi ohutust puudutav jaotis ja veenduge, et oleksite köigest aru saanud. Samuti tuleb läbi lugeda aku ja akulaadija kasutusjuhend ning veenduda, et kogu teave on arusaadav.

Hoidke akut ja akulaadijat öigel öhutemperatuuril.

	Öhutemperatuur
Aku kasutamine 5 °C	kuni 40 °C

	Öhutemperatuur
Aku laadimine 5 °C kuni 40 °C

Aku olek

Ekraanil kuvatakse aku järelejäänud mahtuvus ja akuga seotud mis tahes probleemid. Aku laetustaseme nägemiseks vajutage aku indikaatori nuppu. Akul olev hoiatussümbol süttib törke ilmnemisel. Vt jaotisest Aku Ik 189.

1 2 3 4 2000

LED-tuled Aku olek
Kõik LED-tuled põlevad Täis (76–100%)
LED 1, LED 2, LED 3 põ-levad	Aku on laetud 51–75%
LED 1, LED 2 põlevad Aku	on laetud 26–50%
LED 1 põleb Aku on laetud	6–25%.
Vilgub LED-tuli 1 Aku on 0–	5% laetud.

Aku laadimine

Enne esimest kasutuskorda laadige aku täis. Kliendile tarnimisel on aku laetud üksnes 30% ulatuses.

Märkus: Akulaadija tuleb ühendada tüübisildil näidatud pinge ja sagedusega võrku.

Aku laadimist ei toimu, kui aku temperatuur on üle 50 °C. Enne laadimise alustamist langetab akulaadija aku temperatuuri vajalikule tasemele.

1. Ühendage akulaadija toitejuhtme üks ots akulaadija pesasse.
2. Ühendage akulaadija toitejuhtme teine ots maandatud vörgupistikupesasse. Akulaadijal olev roheline märgutuli vilgub üks kord.

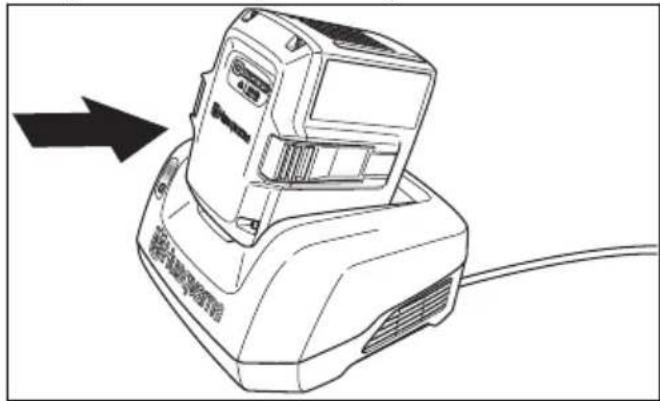

1. Asetage aku akulaadijasse. Kui aku on akulaadijaga öigesti ühendatud, süttib laadijal roheline tuli.

1. Kui aku köik märgutuled põlevad, on aku täis. Ärge laadige akut kauem kui 24 tundi.
2. Akulaadija toitejuhtme võrgupistikupesast lahutamisel tõmmake pistikust, mitte juhtmest.
3. Eemaldage aku laadijast.

Toote käivitamine

1. Avage akukaas.
2. Asetage laetud aku ühte akuhoidikusse. Tööea pikendamiseks asetage teise akuhoidikusse teine laetud aku.
3. Keerake ohutuslüliti asendisse 1.

1. Olge toote taga.

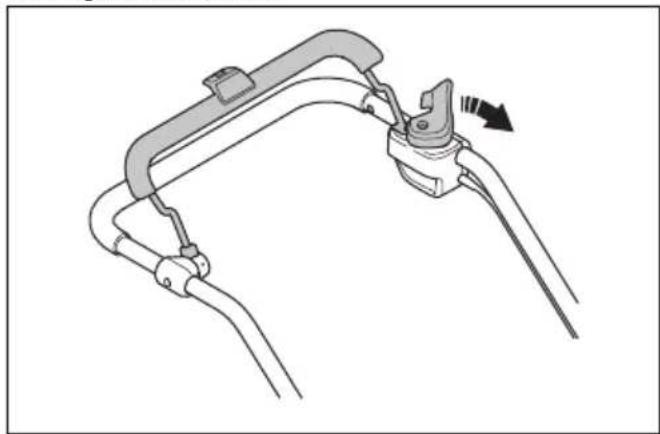

2. Avage käivitustõkesti.

1. Lükake mootori pidurikäepidet juhtraua suunas.

• Lükake veo käepidet juhtraua suunas.

• Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele.
• Enne seadme tagasisuunas tömbamist vabastage vedu ja lükake seadet umbes 10 cm edasisuunas.

Funktsiooni SavE™ kasutamine

Toode on varustatud akusäästufunktsiooniga (SavE™), mis pikendab aku tööiga.

- Funktsiooni käivitamiseks lükka nupp SavE ^TM asendisse 1.

- Funktsiooni seiskamiseks lükka nupp SavE ^TM asendisse 0.

Märkus: Funktsioon SavE™ seiskub automaatselt, kui pinnaolud nõuavad suuremat väljundit. Funktsioon SavE™ käivitub automaatselt uuesti, kui pinnaolud seda võimaldavad.

Suure koormuse funktsioon

Kui seade niidab märga või pikka rohtu, suureneb mootori pöörete arv minutis automaatselt. Kui koormus langeb, lülitub mootor automaatselt tagasi tavarežiimile.

Mootori seiskumine

Kasutamise ajal võivad lõiketera ja mootor takistuste tõttu ajutiselt seiskuda, näiteks kui lõikekorpuse all tekib muruummistus. Kui sellisel juhul hoiate mootori pidurikäepidet allavajutatuna, taaskäivitub toode automaatselt. Kui toode 5-10 sekundi jooksul ei käivitu, võib olla vaja lõikekorpuse alune puhastada. Vt jaotist Toote puhastamine Ik 187.

HOIATUS: Kui mootor seiskub, proovib mootor 5-10 sekundi jooksul automaatselt taaskäivituda. Enne lõikekorpuse kontrollimist oodake vähemalt 15 sekundit.

HOIATUS: Enne lõikekorpuse kontrollimist vabastage mootori pidurikäepide, keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit. Takistuse eemaldamise ja toote ootamatu käivitumise korral esineb vigastusoht.

Toote seiskamine

HOIATUS: Keera ohutuslüliti asendisse 0, enne kui lasete tootel eemale liikuda.

1. Mootori seiskamiseks vabastage mootori pidurikäepide.

Märkus: Mudeli LC 251iS puhul. Rataste veo peatamiseks vabastage veojõu käepide.

1. Avage akukaas ja keerake ohutuslüliti asendisse 0.

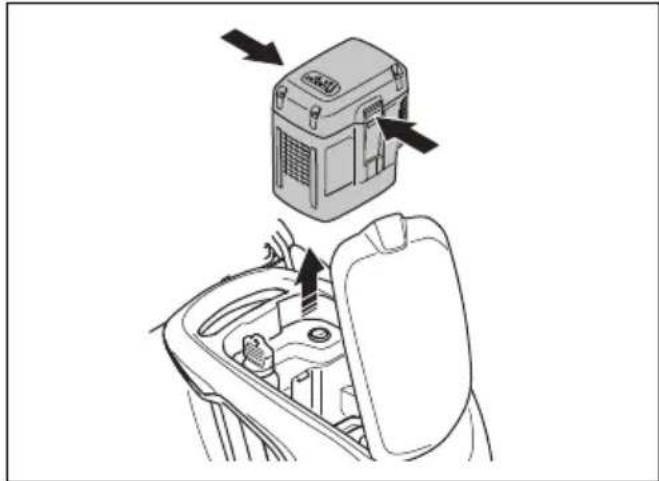

1. Aku eemaldamiseks vajutage kahte vabastusnuppu ja tömmake aku välja.

Toote kasutamine rohukoguriga

HOIATUS: Ärge kasutage toodet, kui rohukogur pole paigaldatud või tagumine kate suletud. Vastasel juhul võivad esemed õhku paiskuda ja kasutajat vigastada.

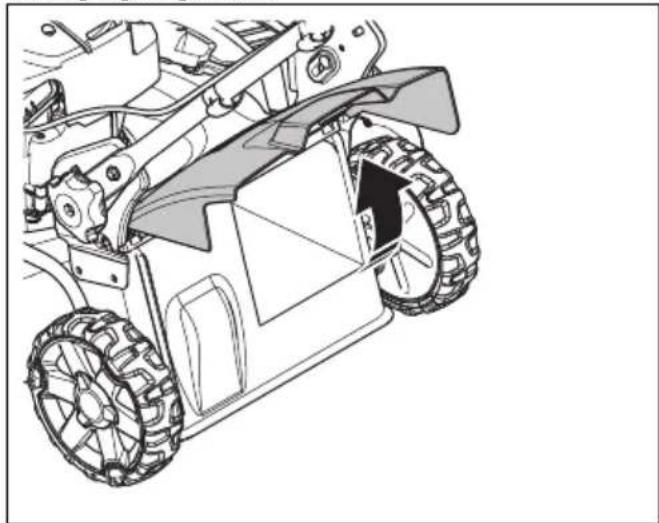

1. Kergitage tagakaant.

1. Asetage rohukogur kronsteinile.

2. Vabastage tagumine kate ja laske sel toetuda rohukoti raami ülaservale.

Toote seadistamine külgväljaviske režiimile

1. Tõstke tagumine kate üles ja eemaldage rohukott (kui see on paigaldatud).
2. Sulgege tagumine kate ja veenduge, et see on tihkelt suletud vastu toodet.
3. Tõstke väljaviske lukku.

1. Avage külgväljaviskekate ja paigaldage külgväljaviske suunaja tugitihvtidele.

1. Laske külgväljaviskekattel sulguda vastu külgväljaviskesuunajat. Veenduge, e külgväljaviskesuunaja on tugevalt omal kohal, enne kui alustate tootega tööd.

Rohukoguri tühjendamine

ETTEVAATUST: Kulumise vältimiseks tõsta rohukogur liigutamise ajal üles.

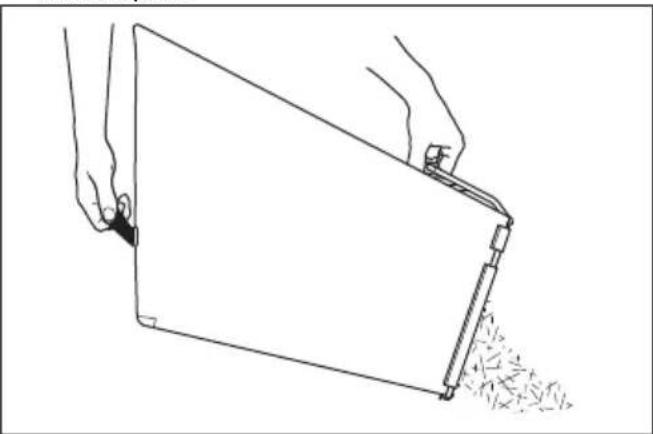

1. Töstke rohukogur raami käepideme abil üles.
2. Rohukoguri tühjendamisel kasuta raami käepidet ja koti käepidet.

Hea tulemuse saavutamiseks

• Kasutage vahedat löiketera. Nüri tera annab ebaühtlase tulemuse ja muru löigatud osa muutub kollaseks. Terav löiketera on nüri teraga vörreldes energiasäästlikum.
• Lõigake kuni pool muru pikkusest. Kui alustate niitmist, alustage kõrgeima lõikamiskõrgusega Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui rohi on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
• Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.
• Kergitage tagakaant ja eemaldage rohukogur.
• Kui seadmele on paigaldatud multšikork ja multšimistera, eemaldage need.
• Enne seadme kasutamist sulgege tagumine kate. Seadme töötamise ajal väljub lõigatud rohi tagumise katte alt.
• Hoidke lõikamiskate puhtana. Lõikekorpuse siseküljele kogunevad rohujäägid ja mustus võivad lõikamistõhusust vähendada. Vt jaotist Toote puhastamine Ik 187.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö.

Lisateavet vt www.husqvarna.com.

Hooldusgraafik

Hooldusintervallide arvutamisel on aluseks võetud seadme igapäevane kasutamine. Intervallid muutuvad, kui seadet igapäevaselt ei kasutata.

Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Ohutus Ik 175.

	Igal ka-sutuskor-ral	Iga kuu	Igal hooajal
Tee üldkontroll X
Toote puhastamine X
Kontrollige käivitustõkestit * X
Veenduge, et toote ohutusseadistel poleks defekte * X
Lõikevarustuse kontrollimine X
Lõikekorpuse kontrollimine * X
Kontrollige mootori pidurikäepidet * X
Veenduge, et akul poleks kahjustusi X
Kontrollige aku laetust X
Veenduge, et aku vabastusnupud töötaksid korralikult ning et aku lukustuks kindlalt seadme külge	X
Veenduge, et akulaadijal poleks kahjustusi ja et see töötaks korrektselt. X
Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.			X

Üldkontrolli läbiviimine

• Veenduge, et toote mutrid ja kruvid oleksid pingutatud.
• Veenduge, et toote juhtmed ei oleks sellises asendis, kus need võiksid kahjustada saada.

Toote puhastamine

• Puhastage plastosi puhta ja kuiva lapiga.
• Ärge puhastage seadet veega. Vesi võib pääseda aku või mootori sisse ja põhjustada lühise või kahjustada toodet.
• Ärge kasutage seadme puhastamiseks survepesurit.
• Ärge valage vett otse mootorile.
• Eemaldage lehed, muru ja pori harja abil.

Aku ja akulaadija puhastamine

HOIATUS: Ärge puhastage akut või akulaadijat veega.

HOIATUS: Ärge kasutage aku puhastamiseks mis tahes kemikaale.

• Enne aku asetamist akulaadijasse veenduge, et aku ja akulaadija oleksid puhtad ja kuivad.
• Puhastage akuklemmid suruõhu või pehme ja kuiva riidelapiga.
• Puhastage aku ja akulaadija välispinnad pehme ja kuiva riidelapiga.

Lõikeosa kontrollimine

HOIATUS: Juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.

HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
2. Kontrollige, kas lõiketera on kahjustatud või nüri.

Märkus: Teritamise järel tuleb löiketera tasakaalustada. Löiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode pörkub vastu eset, mis pöhjustab toote seiskumise, vahetage välja kahjustatud löiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.

Lõiketera vahetamine

Vt jaotisest Tehnilised andmed Ik 193õiget tüüpi lõiketera leidmiseks.

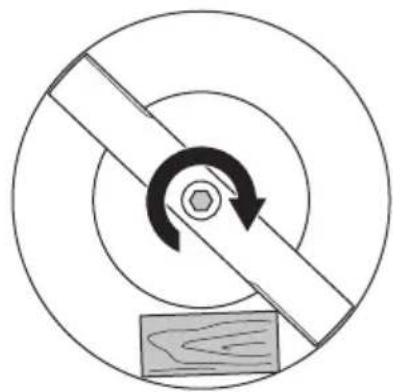

HOIATUS: Lukustage lõiketera mõne puuklotsiga, et vältida lõiketera vahetamisel sõrmede vigastamist. Lõiketera võib liikuda, kui mootor on välja lülitatud, ning sõrmed võivad lõiketera ja liikumatute osade vahele jääda.

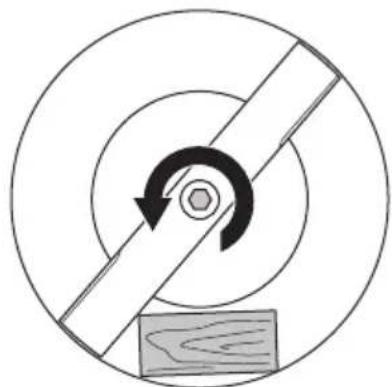

1. Lukustage lõiketera mõne puuklotsiga.

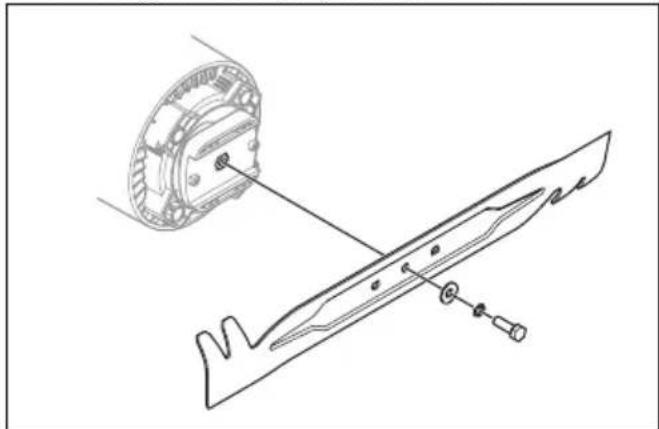

1. Eemaldage lõiketera polt, seibid ja lõiketera.

1. Eemaldage lõiketera tugi ja polt ning kontrollige, kas esineb kahjustusi.
2. Kontrollige mootori völli ja veenduge, et see poleks väändunud.
3. Uue lõiketera kinnitamisel suunake nurksed otsad lõikekorpuse poole.

1. Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.

2. Lukustage lõiketera puutükiga. Kinnitage seibid ja pingutage polti momendiga 23 – 28 Nm.

1. Keerake tera käega, veendumaks, et see pöörleb vabalt.

HOIATUS: Kasutage tugevaid kindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.

1. Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.

Külgväljaviskesuunaja kontrollimine

Külgväljaviskesuunaja on kinnitatud toote külgväljaviskeavale. See vähendab niiduki kasutaja suunas paiskuvatest esemetest tingitud ohtu.

1. Veenduge, et külgväljaviskesuunaja oleks kahjustamata.
2. Uurige külgväljaviskesuunajat. Veenduge, et sellel pole kahjustusi, nt mõrad või murdunud vedrud, mis suruvad luuki kinni.
3. Kui külgväljaviskamisesuunaja või vedrud on kahjustatud, vahetage need välja.

Veaotsing

Aku

Aku LED-tuli Põhjus Lahendus
Roheline LED-tuli vil-gub.	Akupinge on madal. Laadige akut. Vt jaotisest Aku laadimine Ik 183.
Aku tõrke LED-tuli vil-gub.	Aku on kasutamiseks lii-ga külm või liiga kuum.	Laske akul jahtuda või pange see siseruumi soojenema. Kui aku on saavutanud õige temperatuuri, saab seda uuesti kasuta-da. Kasutage toote akut üksnes juhul, kui õhutemperatuur on vahemikus 5 °C kuni 40 °C.
	Aku on tühi. Laadige akut. Vt jaotisest Aku laadimine Ik 183.
Süttib aku tõrke LED-tu-li.	Esineb püsiv akutõrge. Pöörduge Husqvarna hooldusesindusse.

Akulaadija

Akulaadija LED-tuli Põhjus Lahendus
Tõrke LED-tuli vilgub või süttib.	Akulaadija on kasutami-seks liiga külm või liiga kuum.	Laske akulaadijal jahtuda või pange see siseruumi soojenema.Kui akulaadija on saavutanud õige temperatuuri, saab seda uuesti kasutada. Kasutage akulaadijat, kui õhutemperatuur on vahemikus 5 °C kuni 40 °C.
	Muud tõrked. Pöörduge	Husqvarna hooldusesindusse.

Muruniiduk

Hoiatusindikaator (törke LED-tuli) asub akukatte all.

Probleem Tõrke LED	-tuli (vil-kumiste arv)	Põhjus Lahendus
Tõrke-LED-tuli vil-gub. Toode ei tööta korralikult.	3 Lõiketera liikumine	on takista-tud.	Keerake ohutuslūliti asendisse 0, et väl-tida juhuslikku käivitumist. Eemaldage aku ja oodake vähemalt 5 sekundit. Ee-maldage võimalikud takistused ja veen-duge, et lõiketerad liiguksid vabalt. Kui probleem püsib, pöörduge oma Husqvar-na hooldusesindusse.
	5 Mootori kiirus lange	eb liigselt ja mootor seiskub.	Suurendage lõikekõrgust. Vt jaotisest Lõikamiskõrguse reguleerimine Ik 183.
	629	Rattad või ülekanne on blo-keeritud.	Keerake ohutuslūliti asendisse 0, et väl-tida juhuslikku käivitumist. Eemaldage aku ja oodake vähemalt 5 sekundit. Ee-maldage võimalikud takistused ja veen-duge, et terad liiguvad vabalt. Kui pro-bleem püsib, pöörduge oma Husqvarna hooldusesindusse.
	10 Mootori juhtseade	on liiga kuum.	Seisake mootor ja oodake, kuni see on jahtunud.
Tõrke-LED-tuli vil-gub. Seade seis-kub.	Ei vilgu Akukonnektori tõrge. Kontrollige akukonnektorit.
	3 Mootor on ülekoormatud. Suurendage lõikekõrgust.		Vt jaotisest Lõikamiskõrguse reguleerimine Ik 183.
	8 Aku on tühjenenuud. Laadige akut. Vt jaotisest		Aku laadimine Ik 183.
	9 Aku tõrge või aku signaali po-le.		Asetage aku õigesti seadmesse ja kont-rollige akukonnektorit. Kui aku tõrke LED-tuli vilgub. Vt jaotisest Aku Ik 189.
	15 Vale käivitustoimng. Mootori pidurikäepide on rakendatud enne mootori käivitumist.		Vabastage mootori pidurikäepide ja oo-dake umbes 5 sekundit. Lükake mootori pidurikäepide uuesti alla toote käivitami-seks.
Muud tõrked. Muude	tõrgete ilmnemise korral keerake ohutuslūliti asendisse 0, eemaldage aku ja pöörduge oma Husqvarna hooldusesindusse.

Transportimine, hoiulepanek ja utiliseerimine

Sissejuhatus

HOIATUS: Transportimise ja

hoiustamise ajal juhusliku käivitumise vältimiseks keerake ohutuslüliti asendisse 0, eemaldage aku ja oodake vähemalt viis sekundit.

Seadme seadmine transportasendisse

1. Keerake alumised hoovad lahti.

2. Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse.

1. Keerake käepidet ettepoole.

• Liitium-ioonakudele kehtivad ohtlike kaupade veonõuded.
• Kaubandusliku transpordi korral tuleb järgida pakendamise ja märgistamise erinõudeid.
• Toote transportimiseks ettevalmistamisel järgige kindlasti ohtlikele ainetele kehtivaid eeskirju. Kehtida võivad ka kohalikud eeskirjad.
• Transpordi ajaks tuleb aku alati eemaldada.
• Katke akukonnektorid isoleerteibiga ja veenduge, et aku ei saaks transportimise ajal liikuma hakata.
• Kinnitage seade transportimise ajaks.

Hoiustamine

• Enne hoiustamist laske tootel jahtuda.
  • Hoiustamise ajaks tuleb aku alati eemaldada.
• Önnetuste vältimiseks veenduge, et aku ja seade poleks hoiustamise ajal ühendatud.
• Hoidke akulaadijat suletud ja kuivas kohas.

• Hoidke akut ja akulaadijat kuivas kohas, kus pole niiskust ja miinuskraade.
  • Ladustamise ajaks lahutage aku akulaadija küljest.

• Ärge hoidke akut kohas, kus vöib tekkida staatiline elekter. Ära hoia akut metallkastis.

• Hoidke toodet kohas, kus öhutemperatuur jääb vahemikku -10 °C kuni 40 °C.
• Hoidke akut kohas, kus öhutemperatuur jääb vahemikku 5 °C kuni 25 °C ja kuhu ei paista otsene päikesevalgus.
• Hoidke akulaadijat kohas, kus öhutemperatuur jääb vahemikku 5 °C kuni 45 °C ja kuhu ei paista otsene päikesevalgus.
• Enne aku pikemaajalist hoiustamist laadige see 30–50% ulatuses täis.
• Hoidke seadet, akut ja akulaadijat suletud ruumis, kuhu ei pääse lapsed ja volitamata kõrvalised isikud.
• Puhastage toode ja veenduge, et rohukogur oleks tühi.
• Tehke kasutusjuhendis toodud hooldustoimingud. Vt jaotist Hooldamine Ik 187.
• Enne toote pikaajalist hoiustamist tehke sellele täishooldus.

Körvaldamine

Tootel või selle pakendil olevad sümbolid viitavad, et toodet ei tohi visata olmeprügi hulka. See tuleb toimetada ettenähtud vastuvõtupunkti, kus elektri- ja elektroonikaseadmed võetakse uuesti ringlusesse.

Hoolitsedes toote eest öigel viisil aitate vähendada võimalikke negatiivseid mõjusid keskkonnale ja inimestele, mis võivad avalduda toote vale käitlemise korral. Lisateabe saamiseks toote ringlussevõtu kohta pöörduge vastava kohaliku ametkonna, jäätmekäitlusettevõtte või toote müünud kaupluse poole.

	LC 251i LC 251iS
Lõikemootor
Mootori tüüp BLDC (harjadeta) 36 V BLDC (harjadeta) 36 V
Mootori pöörlemissagedus – SavE, p/min 2600/min 2600/min
Mootori pöörlemissagedus – nimisagedus, p/min 3000/min	3000/min
Mootori pöörlemissagedus – suur koormus, p/min 3500/min	3500/min
Mootori väljundvõimsus – max kW 1,4 1,4
Mootori väljundvõimsus – nimivõimsus, kW 0,9 0,9
Veomootor
Mootori väljundvõimsus – nimivõimsus, kW – 0,4
Iseliikumiskiirus, km/h – 4,0
Reguleeritavad kiirusetasemed – 1
Kaal
Mass ilma kotita (v.a aku), kg 25,5 27
Mass koos kotiga (sh kaks BLi30), kg 31,5 33
Aku
Aku tüüp Husqvarna Akuseeria Husqvarna Akuseeria
Aku tööaeg
Aku tööaeg, min, (vabajooksul) SavE on aktiveeritud, ühe Husqvarna 7,5 Ah akuga (Bli30).	58	51
Aku tööaeg, min, (vabajooksul) standardrežiim on aktiveeritud, ühe Husqvarna 7,5 Ah akuga (Bli30).	42	38
Müratasemed ^30
Helivõimsuse tase, mõõdetud dB(A)	96	96
Helivõimsuse tase, garanteeritud LWA dB(A)	98	98
Helitasemed ^31
Helirõhutase kasutaja kõrva juures, dB(A)	85	85
Vibratsioonitase ^32
Käepide, m/s^2	0,7 0,7
Lõikeosa
Lõikekõrgus, mm 25–75 25–75
Lõikelaius, mm 510 510
Lõiketera – standard Kogumine 5928704-01 Kogumine 5928704-01
Rohukoguri maht liitrites 65 65

Heakskiidetud akud Tüüp Aku	mahtuvus, Ah Pinge, V Kaal, kg
BLi30 Liitiumioonaku 7,5 36	1,9
40-B140	Liitiumioonaku 4,0 36	1,2

Määratletud akude heakskiidetud akulaadijad, BLi	Sisendpinge, V	Sagedus, Hz	Võimsus, W
40-C80	100-240	50–60	68,8
QC250	100-240	50-60	250

Vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Muruniiduk
Kaubamärk Husqvarna
Tüüp/mudel LC 251i, LC 251iS
Identifitseerimine Seerianumbrid alates 2023. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Määrus Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetilise ühilduvuse direktiiv“
2000/14/EÜ „seadmete müra kohta käiv direktiiv“
2011/65/EL „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 63000:2018

Teavitatud asutus: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden kinnitab vastavust nõukogu direktiivile 2000/14/EÜ, vastavushindamise menetlus: lisa VI.

Lisateavet mürataseme kohta vt Tehnilised andmed Ik 193.

Huskvarna, 2023-12-11

$$ \Delta \operatorname {d u} $$

Claes Losdal, aiandustoodete arendusdirektor, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

Sisällys
