LIETOŠANAS INSTRUKCIJA LC 251i HUSQVARNA

LV Lietošanas pamācība

levads.... 360
Drošība.... 361
Montāža.... 367
Lietošana.... 369
Apkope....374

Problēmu novēršana....377

Pārvadāšana, glabāšana un utilizēšana.... 379

Tehniskie dati....381

Atbilstības deklarācija.... 383

levads

Izstrādājuma apraksts

Izstrādājums ir gājējam vadāms rotējošais zāles plāvējs. Zāle tiek savākta zāles savācējā. Piestipriniet sānu izmetes novirzītāju zāles sānu izmetes atverei.

Paredzētā lietošana

Izmantojiet izstrādājumu, lai apgrieztu zāli. Nelietojiet izstrādājumu citiem uzdevumiem.

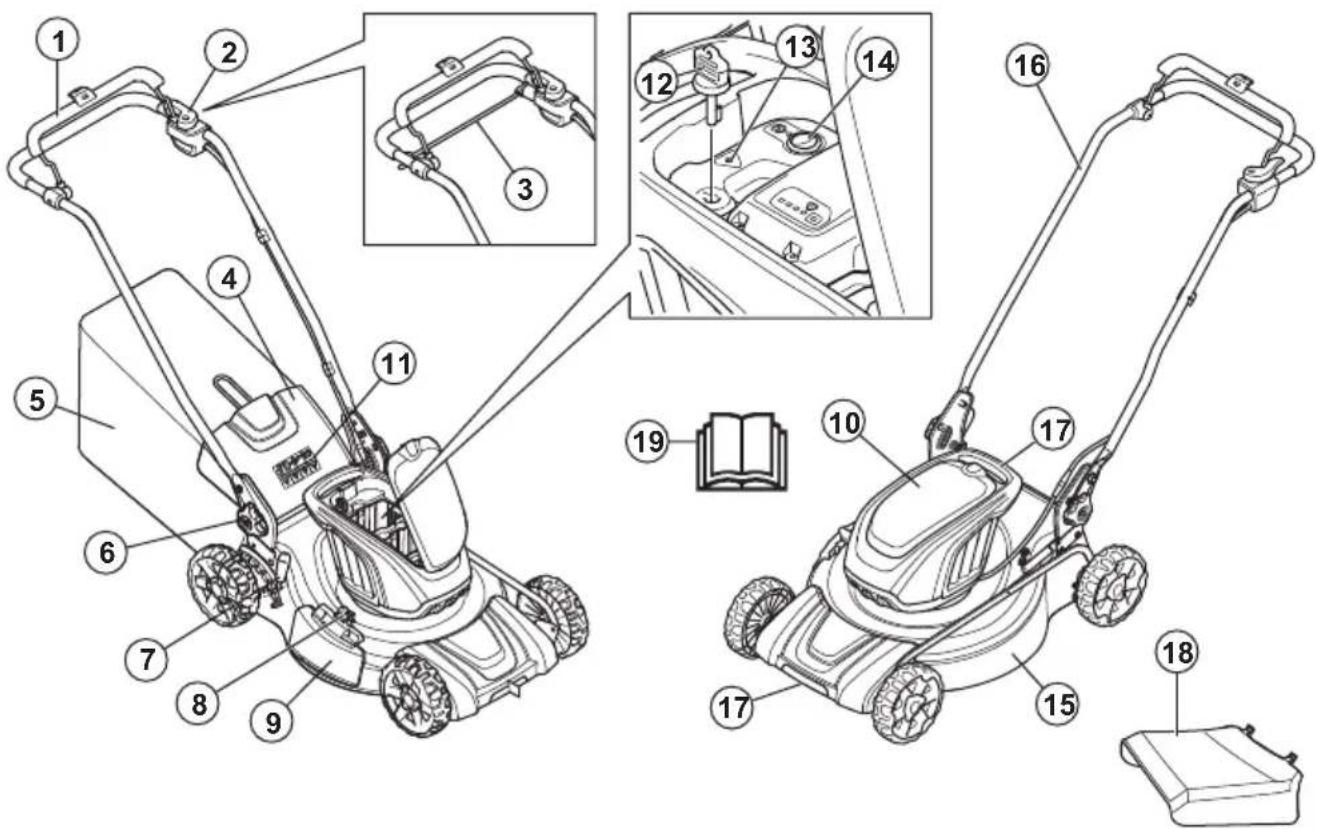

Izstrādājuma pārskats

1. Motora bremzes rokturis
2. ledarbināšanas kavētājs
3. Piedziñas rokturis (LC 251iS)
4. Aizmugurējais pārsegs
5. Zāles savācējs
6. Roktura fiksators
7. Plaušanas augstuma svira
8. Izmetes blokētājs
9. Sānu izmetes pārsegs

10. Akumulatora pärsegs

11. Simboli

12. Drošības atslēga
13. Brīdinājuma indikators (klūdas LED)
14. Poga SavE
15. Plaušanas pârsegs
16. Rokturis/roktura stienis
17. Pacelšanas rokturi
18. Sānu izmetes bloks
19. Lietošanas rokasgrāmata

Simboli uz izstrādājuma

BRĪDINĀJUMS.

Izlasiet norādījumus.

BRĪDINĀJUMS. Sargieties no izsviestiem priekšmetiem.

Nepieļaujiet citu personu atrašanos darba zonā.

BRĪDINĀJUMS. Netuviniet rokas un kājas asmeņiem.

BRĪDINĀJUMS. Pirms apkopes atvienojiet akumulatoru.

Izstrādājums vai iepakojums nav sadzīves atkritumi. Utilizējiet to elektrisko un elektronisko ierīču pārstrādes uzņēmumā.

Trokšna emisijas vidē uzīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības (trokšna kontroles) regula (2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts Tehniskie dati lpp. 381 un uz etiketes.

Šis piederums atbilst spēkā esošajām EK direktīvām.

Šis izstrādājums atbilst spēkā esošajiem AK noteikumiem.

Izstrādājums ir aizsargāts pret škīdrumu iekļūšanu tajā.

Atlaidiet motora bremžu rokturi, lai apturētu.

Skenējams kods.

Piezīme: Pārējie uz izstrādājuma norāditie simboli/norādes atbilst dažu valstu sertifikācijas prasībām.

Markējumi uz izstrādājuma

BĪSTAMI! Netuviniet rokas un kājas.

Produkta bojājumi

Mēs neatbildam par mūsu produkta bojājumiem, ja:

• ir veikts nepareizs produkta remonts;
• produkta remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produktam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produkta remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Drošība

Drošības definīcijas

Brīdinājumi, norādes "Uzmanību!" un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Vispārīgi izstrādājuma drošības brīdinājumi

BRĪDINĀJUMS: Izlasiet visus drošības brīdinājumus, norādījumus, apskatiet attēlus un tehniskos datus, kas iekļauti šī izstrādājuma komplektā. Tālāk norādīto brīdinājumu un norādījumu neievērošana var radīt strāvas triecienu, aizdegšanos un/vai nopietnas traumas.

Saglabājiet visus brīdinājumus un norādījumus turpmākām uzzinām. Brīdinājumos izmantotais termins “izstrādājums” attiecas uz elektrisku izstrādājumu (ar barošanas kabeli) vai uz izstrādājumu ar akumulatoru (bez barošanas kabela).

Darba zonas drošība

• Darba zonai jābūt fīrai un labi apgaismotai. Nekārtīgās un tumšās vietās bieži notiek negadījumi.
• Nelietojiet izstrādājumu sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā. Produkts rada dzirksteles, kas var izraisīt putekļu vai izgarojumu aizdegšanos.
• Produkta lietošanas laikā neļaujiet tuvumā atrasties bērniem un citām personām. Uzmanības novēršanas dēļ varat zaudēt kontroli.

Elektrodrošība

• Izstrādājuma kontaktspraudniem jāatbilst elektrotīkla kontaktligzdām. Nekādā gadījumā nepārveidojiet kontaktspraudni! lezemētiem izstrādājumiem nedrīkst izmantot nekādus pārejas spraudņus. Nepārveidoti kontaktspraudni un atbilstošas kontaktligzdas samazina strāvas triecienu risku.
• Nepieļaujiet kermēna saskari ar iezemētām virsmām, piemēram, caurulēm, radiatoriem, plītīm un ledusskapjiem. Ja ir izveidojies kermēna zemējums, pastāv paaugstināts strāvas trieciena risks.
• Nepaklaujiet izstrādājumus lietus vai mitruma iedarbībai. Ūdens, kas iekluvis izstrādājumā, palielina elektriskās strāvas trieciena risku.

• Lietojot kabeli, ievērojiet piesardzību. Nekad neizmantojiet barošanas kabeli ierīces pārnēsāšanai, vilkšanai vai atvienošanai no kontaktligzdas. Sargiet kabeli no karstuma, eļļas, asām malām un kustīgām detaļām. Bojāti vai savijušies vadi paaugstina strāvas trieciena risku.

• Lietojot izstrādājumu ārpus telpām, izmantojiet piemērotu ārpustelpu pagarinātāju. Lietošanai ārpus telpām piemērota pagarinātāja lietošana samazina elektriskās strāvas trieciena risku.

• Ja no izstrādājuma lietošanas mitros apstākļos nevar izvairīties, izmantojiet paliekošās strāvas ierīci (Residual Current Device, RCD). Izmantojot RCD, tiek samazināts elektriskās strāvas trieciena risks.

Individuālā aizsardzība

• Lietojot izstrādājumu, ievērojiet piesardzību, pārdomājiet savas darbības un rīkojieties saprātīgi. Nelietojiet izstrādājumu, kad esat noguris vai narkotiku, alkohola vai zāļu iespaidā. Pat neuzmanības mirklis, lietojot izstrādājumu, var radīt smagu traumu.

- Lietojiet individuālos aizsardzības līdzekļus. Vienmēr lietojiet acu aizsargus. Individuālo aizsardzības līdzekļu, piemēram, putekļu maskas, aizsargapavu ar neslīdošām zolēm, kiveres vai dzirdes aizsarglīdzekļu, lietošana attiecīgos apstākļos samazina traumu gūšanas risku.

- Nepieļaujiet nejaušu ieslēgšanu. Pirms produkta pievienošanas strāvas padeves avotam un/vai akumulatoram, pacelšanas vai pārvietošanas pārbaudiet, vai slēdzis ir izslēgtā stāvoklī. Izstrādājuma pārnēsāšana, turot pirkstu uz slēdža, vai izstrādājuma pieslēgšana barošanai, ja ir ieslēgts slēdzis, var izraisīt negadījumus.

- Pirms produkta ieslēgšanas noņemiet regulēšanas atslēgu vai uzgriežņu atslēgu. Uz produkta rotējošajām detaļām atstāta uzgriežņu atslēga vai atslēga var radīt traumu.

- Nesniedzieties pārāk tālu. Vienmēr stāviet stabili un saglabājiet līdzsvaru. Tādējādi var labāk vadīt produktu negaidītās situācijās.

- Attiecīgi apgērbieties. Nevalkājiet valīgu apgērbu vai rotaslietas. Nepieļaujiet matu un apgērba saskari ar kustīgajām daļām. Valīgas drēbes, rotaslietas vai gari mati var iekerties kustīgajās detalās.

- Ja komplektācijā ir iekļautas pievienojamas putekļu iesūkšanas ierīces un savākšanas tvertnes, pārbaudiet, vai tās ir piestiprinātas un tiek pareizi izmantotas. Putekļu savākšanas līdzekļu izmantošana var samazināt putekļu radītos draudus.

- Neklūstiet nevērīgs pret darbarīka drošas izmantošanas principiem un neignorējiet tos pat tad, ja bieži izmantojat darbarīkus un esat labi apguvis to lietošanu. Neuzmanīga rīcība var izraisīt nopietnu traumu vienā acumirklī.

Izstrādājuma lietošana un apkope

- Nespiediet produktu ar spēku. Izmantojiet konkrētajam darbam piemērotu produktu. Izmantojot pareizo produktu ar tam paredzēto ātrumu, darbu var paveikt labāk un drošāk.

- Nelietojiet produktu, ja, nospiežot slēdzi, tas neieslēdzas vai neizslēdzas. Produkts, kuru nevar

vadīt, izmantojot slēdzi, rada draudus un ir jāremontē.

• Pirms jebkādu regulēšanas darbu veikšanas, piederumu maiņas vai izstrādājuma novietošanas uzglabāšanai atvienojiet kontaktspraudni no barošanas avota un/vai izņemiet akumulatoru. Šādi piesardzības pasākumi samazina produkta nejaušas palaišanas risku.
• Ja izstrādājumu neizmantojat, novietojiet to bērniem nepieejamā vietā un nelaujiet to lietot personām, kas nepārzina tā lietošanu vai šeit sniegtos norādījumus. Nonākot rokās lietotājam bez atbilstošām zināšanām, izstrādājumi ir bīstami.
• Veiciet izstrādājumu un piederumu tehnisko apkopi. Pārbaudiet kustīgo detaļu nobīdi vai saķeri, detaļu bojājumus un jebkādus citus faktorus, kas var ietekmēt izstrādājuma darbību. Ja izstrādājums ir bojāts, pirms tā lietošanas veiciet remontu. Daudzu nelaimes gadījumu iemesls ir slikti uzturēts izstrādājums.
• Griezējinstrumenti jāuztur asi un tīri. Pareizi uzturēti griezējinstrumenti ar asiem asmeņiem retāk saliecas, un tos ir vieglāk vadīt.
• Lietojiet produktu, piederumus un asmeņus u.c. detaļas atbilstoši šeit sniegtajiem norādījumiem, ṣemot vērā darba apstāklus un veicamos uzdevumus. Produkta lietošana neparedzētiem mērķiem var radīt bīstamas situācijas.
• Rokturiem un turēšanas virsmām ir jābūt sausām, tīrām un uz tām nedrīkst būt ellas un smērvielas. Slideni rokturi un satveršanas virsmas traucē drošu izstrādājuma izmantošanu un vadību negaidītās situācijās.

Akumulatora rīka lietošana un apkope

• Uzlādei izmantojiet tikai ražotāja norādīto lādētāju. Lādētājs, kas ir piemērots viena tipa akumulatora blokam, var klūt ugunsbīstams, lietojot to ar cita veida akumulatora bloku.
• Izmantojiet iekārtas tikai ar tām paredzētajiem akumulatoru blokiem. Jebkura cita akumulatora bloka lietošana var radīt traumas un ugunsgrēka risku.
• Kad akumulatora bloks netiek izmantots, turiet to drošā attālumā no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot spailes. Akumulatora spailu savienošana var radīt apdegumus vai aizdegšanos.
• Nepareizi lietojot, no akumulatora var iztecēt škīdrums; izvairieties no saskares ar to. Ja nejauši notiek saskare, noskalojiet skarto vietu ar lielu daudzumu ūdens. Ja škīdrums iekļūst acīs, vērsieties pēc medicīniskās palīdzības. No baterijas iztecējis škīdrums var radīt kairinājumu vai apdegumus.

• Nelietojiet akumulatoru bloku vai darbarīku, ja tas ir bojāts vai pārveidots. Bojāts vai pārveidots akumulators var darboties neparedzami, izraisot aizdegšanos, eksploziju vai traumu gūšanas risku.

• Nepakļaujiet akumulatoru bloku vai darbarīku ugunij vai pārmērīgi augstai temperatūrai. Ja pakļausit iekārtu uguns iedarbībai vai tādas temperatūras iedarbībai, kas pārsniedz 130°C (265°F), var notikt sprādziens.

• Nemiet vērā visas uzlādes instrukcijas un nelādējiet akumulatoru bloku vai darbarīku temperatūrā, kas ir ārpus instrukcijās norādītā diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var bojāt akumulatoru un palielināt ugunsgrēka risku.

Apkope

• Uzticiet izstrādājuma apkopi kvalificētam remontdarbu speciālistam, kas izmanto tikai originālas rezerves daļas. Tādējādi tiks garantēta izstrādājuma lietošanas drošība.
• Nekad neveiciet bojātu akumulatoru apkopi. Akumulatoru apkopi drīkst veikt tikai ražotājs vai pilnvarots apkopes nodrošinātājs.

Zāles plāvēja drošības brīdinājumi

• Nelietojiet zāles plāvēju sliktos laika apstāklos, jo īpaši tad, ja ir iespējams pērkona negaiss. Tas palielina risku, ka jums varētu iespert zibens.
• Rūpīgi pārbaudiet, vai teritorijā, kurā izmantosit zāles plāvēju, nav savvaļas dzīvnieku. Zāles plaušanas laikā savvaļas dzīvnieki var tikt savainoti.
• Rūpīgi pārbaudiet vietu, kur lietosit zāles plāvēju, un noņemiet akmeņus, zarus, vadus, kaulus un citus svešķermeņus. Izsviesti priekšmeti var radīt smagu traumu.
• Pirms zâles plâvêja lietošanas vienmër vizuâli pârbaudiet, vai asmens un asmens mezgls nav nodilis vai bojâts. Nodilušas vai bojâtas detaļas palielina traumu gūšanas risku.
• Regulāri pārbaudiet, vai zāles savācējs nav nodilis vai bojāts. Nolietots vai bojāts zāles savācējs var palielināt traumas gūšanas risku.
• Vienmēr izmantojiet aizsargus. Aizsargiem jābūt darba kārtībā un pareizi uzstādītiem. Valīgs, bojāts aizsargs vai tāds, kas nedarbojas pareizi, var radīt traumu.
• Visas dzesēšanas gaisa atveres vienmēr uzturiet tīras. Nosprostoti gaisa ievadi un netīrumi var izraisīt pārkaršanu un aizdegšanos.
• Izmantojot zāles plāvēju, vienmēr uzvelciet neslīdošus aizsargapavus. Neizmantojiet zāles plāvēju, ja staigājat basām kājām vai valējās sandalēs. Tādējādi tiek samazināta iespēja gūt traumu, saskaroties ar kustīgu plaušanas asmeni.
• Lietojot zāles plāvēju, vienmēr valkājiet garās bikses. Nenosegta āda palielina izsviestu priekšmetu radītas traumas gūšanas iespēju.
• Neizmantojiet zāles plāvēju mitrā zālē. Ejiet, nekādā gadījumā neskrieniet. Šādi samazināsit paslīdēšanas un nokrišanas risku, kas var radīt traumas.
• Nelietojiet zâles plāvēju lielā slīpumā. Šādi samazināsit līdzsvara zuduma iespējamību,

paslīdēšanas un nokrišanas risku, kas var radīt traumas.

• Strādājot nogāzēs, vienmēr pārliecinieties par kāju novietojumu, vienmēr strādājiet šķersām nogāzei, nekad augšup vai lejup un ievērojiet īpašu piesardzību, mainot virzienu. Šādi samazināsit līdzsvara zuduma iespējamību, paslīdēšanas un nokrišanas risku, kas var radīt traumas.
• Esiet īpaši uzmanīgi, virzoties atpakaļ vai velkot zāles plāvēju pie sevis. Vienmēr vērojiet apkārtni. Šādi samazināsit zāles plāvēja apgāšanās risku strādājot.
• Nepieskarieties asmeņiem un citām bīstamām rotējošām detaļām, kamēr tās vēl kustas. Šādi samazināsit kustīgu detaļu radītu traumu risku.
• Pirms iznemat iestrēgušu materiālu vai tīrāt zāles plāvēju, pārliecinieties, ka visi barošanas slēdži ir izslēgti un akumulatora bloks ir atvienots. Neparedzēta zāles plāvēja darbība var radīt smagu traumu.
• Pirms iznemat iestrēgušu materiālu vai tīrāt zāles plāvēju, pārliecinieties, ka visi barošanas slēdži ir izslēgti, un noņemiet atspējošanas ierīci. Neparedzēta zāles plāvēja darbība var radīt smagu traumu.

Paliekošas strāvas ierīce

- Izmantojiet paliekošās strāvas ierīci ar vismaz 30 mA lielu ieslēgšanās strāvu.

Vispārīgi drošības norādījumi

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.
• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Zināmos apstāklos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu nopietnas traumas gūšanas vai dzīvības zaudēšanas risku, mēs iesakām personām, kam ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar savu ārstu un medicīniskā implantāta ražotāju.
• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat drošs par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar savu Husqvarna izplatītāju, pirms turpināt.
• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.
• Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.

• Nekādā gadījumā neļaujiet lietot ierīci bērniem vai cilvēkiem, kas nepārzina instrukcijas. Vietējie normatīvi var ierobežot operatora vecumu.

• Ja produktu izmanto persona ar samazinātām fiziskajām vai garīgajām spējām, vienmēr uzraugiet šo personu. Tuvumā vienmēr jābūt pieaugušajam.

• Neizmantojiet što izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.
• Nelietojiet šo izstrādājumu, ja tas ir bojāts vai nedarbojas pareizi.
• Neveiciet izmaiņas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmaiņas.

Darba drošība

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojiet šo izstrādājumu tikai zālienu plaušanai. Izstrādājumu nav atļauts izmantot citu darbu veikšanai.
• Lietojiet individuālos aizsardzības līdzekļus. Skatiet: Individuālie aizsarglīdzekļi lpp. 365.
• Pārliecinieties, vai zināt, kā ārkārtas situācijā ātri apturēt dzinēju.
• Nedarbiniet izstrādājumu lietus laikā un nepakļaujiet to lietus vai mitruma iedarbībai. Ja izstrādājumā iekļūst ūdens, palielinās elektrotraumas risks.
• Nedarbiniet izstrādājumu, ja asmens un visi pārsegi nav piestiprināti pareizi. Nepareizi piestiprināts asmens var klūt vaīgs un izraisīt traumas personali.
• Pārliecinieties, ka asmens neatsitas pret priekšmetiem, piemēram, akmeniem un saknēm. Tas var sabojāt asmeni un saliekt dzinēja vārpstu. Saliekts asmens izraisa stipru vibrāciju un rada loti lielu risku, ka asmens klūst valīgs.
• Ja asmens saskaras ar priekšmetu vai rodas spēcīgas vibrācijas, nekavējoties izslēdziet izstrādājumu. Izslēdziet dzinēju, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru. Uzgaidiet, līdz kustīgās detaļas apstājas. Pārbaudiet, vai izstrādājumam nav bojājumu. Pievelciet valīgās detaļas. Novērsiet bojājumus un nomainiet bojātās detaļas. Uzticiet remontdarbu veikšanu apstiprinātam apkopes uzņēmumam.
• Nekādā gadījumā nepiestipriniet motora bremžu rokturi rokturim, kad motors ir iedarbināts.
• Novietojiet izstrādājumu uz stabilas, līdzenas virsmas un iedarbiniet to. Pārliecinieties, vai asmens nepieskaras zemei vai citiem priekšmetiem.
• Darbinot izstrādājumu, vienmēr stāviet aiz tā.
• Lietojot izstrādājumu, pārbaudiet, lai visi riteni atrodas uz zemes un turiet rokturi ar abām rokām. Turiet rokas un kājas drošā attālumā no rotējošiem nažiem.
• Nesasveriet zāles plāvēju, kad iedarbināt tā motoru vai zāles plāvēja lietošanas laikā.

• Esiet piesardzīgi, velkot izstrādājumu atpakaļ.

• Nekādā gadījumā neceliet izstrādājumu uz augšu motora darbības laikā. Ja zāles plāvējs ir jāpaceļ, vispirms izslēdziet dzinēju, pagrieziet drošības atslēgu pozīcijā “0” un izņemiet akumulatoru.

• Neejiet atmuguriski izstrādājuma lietošanas laikā.
• Apturiet motoru, ja nepieciešams sasvērt zāles plāvēju transportēšanai vai pirms pārvietošanās pa laukumiem bez zāles, piemēram, grants, akmens un asfalta celiem.
• Nekādā gadījumā neskrieniet ar izstrādājumu motora darbības laikā. Darbinot izstrādājumu, vienmēr ejiet.
• Apturiet dzinēju, pirms maināt griešanas augstumu. Nekādā gadījumā nemēginiet veikt regulēšanu motora darbības laikā.
• Nekad neatstājiet izstrādājumu bez uzraudzības motora darbības laikā. Izslēdziet dzinēju un pārliecinieties, vai griešanas aprīkojums nerotē.
• Zāles plāvēja vibrācija darbības laikā var atšķirties no vibrācijas vērtības, kas norādīta Tehniskie dati lpp. 381. Atšķirības ir atkarīgas no zāles plāvēja izmantošanas veida. Ja zāles plāvējs tiek lietots bieži vai ilgstoši, regulāri ieturiet pauzes, lai novērstu vibrācijas radītas traumas.

Norādījumi par drošu darbu

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Laujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.
• Velciet izturīgus zābakus vai kurpes, kas neslīd. Nevelciet valējas kurpes un neejiet ar basām kājām.
• Uzvelciet izturīgas garās bikses.
• Vajadzības gadījumā izmantojiet aizsargcimdus, piemēram, piestiprinot, pārbaudot vai tīrot griešanas aprīkojumu.
• leteicams izmantot dzirdes aizsarglidzeklus.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Nelietojiet izstrādājumu ar drošības ierīcēm, kas ir bojātas vai nedarbojas pareizi.
• Nenoņemiet un nepārveidojiet drošības ierīces.
• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas vai nedarbojas pareizi, sazinieties ar Husqvarna apkopes dienesta pārstāvi.

Griezēja pārsega pārbaude

Griezēja pārsegs samazina izstrādājuma vibrācijas un asmens radītu ievainojumu gūšanas risku.

- Pārbaudiet griezēja pārsegu, lai pārliecinātos, vai nav bojājumu, piemēram, plaisu.

Drošības atslēgas pārbaude

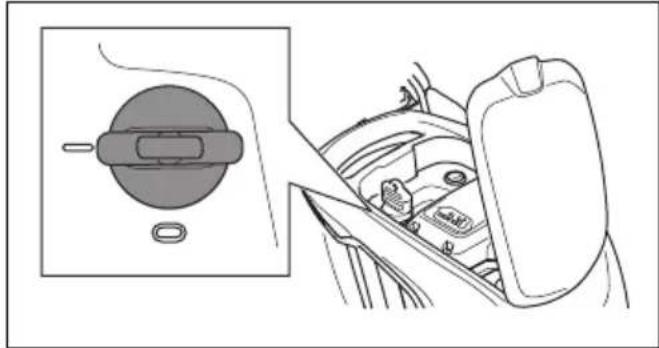

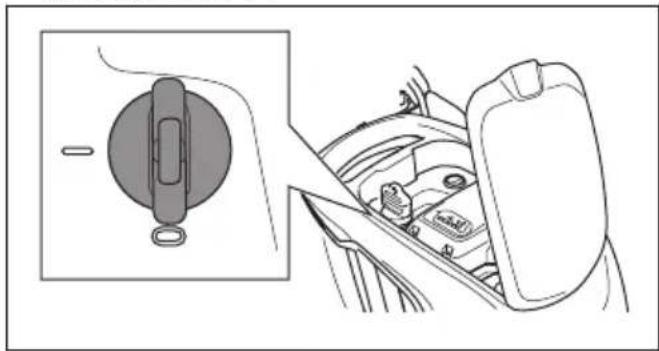

Drošības atslēga ir zem akumulatora pārsega. Drošības atslēga savieno akumulatoru, kas dzinējam nodrošina jaudu.

• Lai pārbaudītu drošības atslēgu, iedarbiniet un izslēdziet motoru.
• Ja drošības atslēga darbojas pareizi, motoru var iedarbināt tikai, kad drošības atslēga tiek pagriezta pozīcijā “1”.

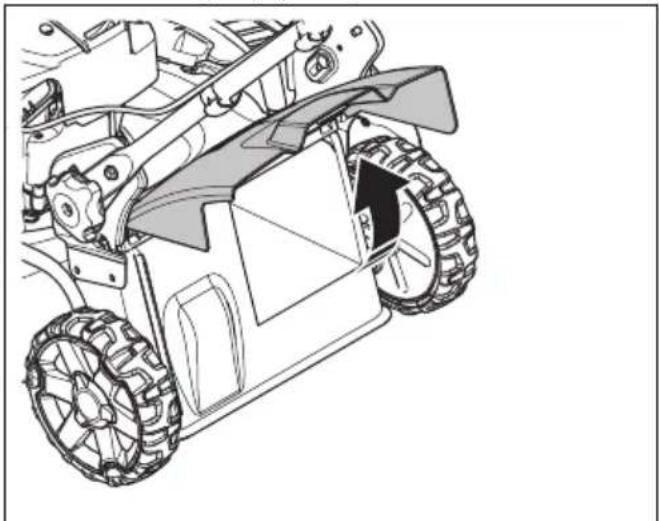

Aizmugurējā pārsega pārbaude

Aizmugurējais pārsegs mazina operatora virzienā izsviestu priekšmetu iespējamību.

• Pārbaudiet, vai nav bojāts aizmugurējais pārsegs.
• Pārbaudiet, vai nav salauztas atsperes, kas aizver aizmugurējo pārsegu.
• Nomainiet bojātās atsperes un bojātās daļas.
• Pārbaudiet, vai aizmugurējais pārsegs enģēs kustas brīvi.

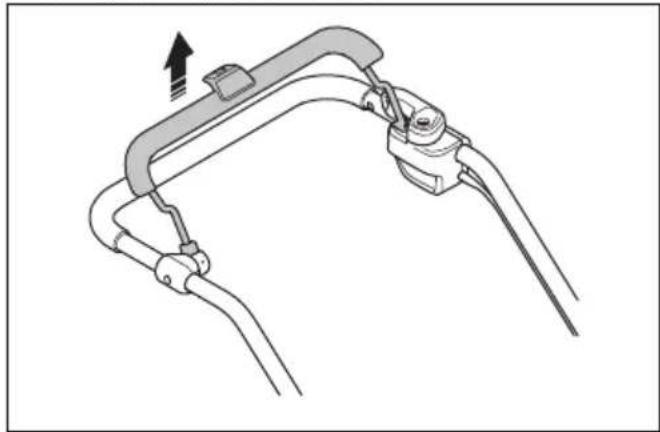

Motora bremžu roktura pārbaude

Dzinēja bremžu rokturis aptur dzinēju. Atlaižot dzinēja bremžu rokturi, dzinējs apstājas.

- Iedarbiniet ierīci. Skatiet: Izstrādājuma iedarbināšana lpp. 371.

- Atbrīvojiet dzinēja bremžu rokturi.

- Pārliecinieties, vai izstrādājums ir apstādināts. Ja dzinējs neapstājas 3 sekundēs, lieciet pilnvarotā Husqvarna apkopes pārstāvim noregulēt dzinēja bremzes.

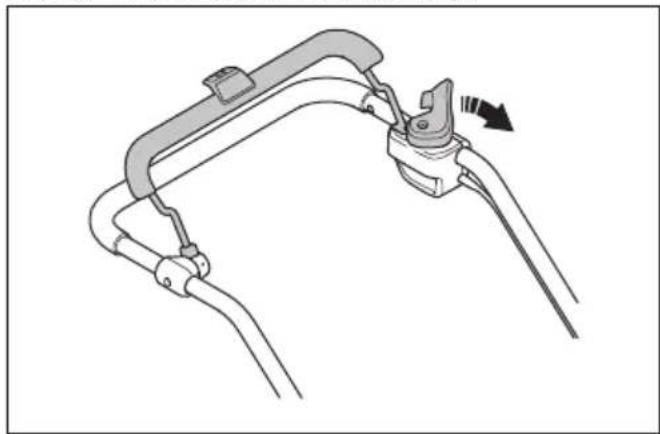

ledarbināšanas ierobežotāja pārbaude

Pārbaudiet iedarbināšanas ierobežotāju, lai pārliecinātos, ka tas novērš dzinēja darbību.

1. Nospiediet motora bremžu rokturi roktura virzienā. ledarbināšanas ierobežotājs aptur kustību.
2. Izstumiet iedarbināšanas ierobežotāju.

1. Atlaidiet iedarbināšanas ierobežotāju un pārliecinieties, ka tas atgriežas sākotnējā pozīcijā.

Akumulatora drošība

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojiet Husqvarna atkārtoti uzlādējamos akumulatorus kā barošanas avotu tikai saistītiem Husqvarna izstrādājumiem. Lai nepieļautu traumu gūšanas risku, akumulatoru nedrīkst izmantot kā citu izstrādājumu strāvas avotu.
• Nelietojiet vienreiz lietojamās baterijas.

• Elektriskās strāvas trieciena risks. Nesavienojiet akumulatora spailes ar atslēgām, monētām, skrūvēm vai citiem metāla priekšmetiem. Tas var izraisīt akumulatora īssavienojumu.

• Neievietojiet nekādus priekšmetus akumulatora gaisa atverēs.

• Neglabājiet akumulatoru vietās, ka ir pakļautas tiešai saulesgaismai, karstumam vai atklātām liesmām. Akumulators var sprāgt un radīt apdegumus un/vai kīmiskos apdegumus.
• Akumulatoru nedrikst pakļaut lietus un mitruma ietekmei.
• Akumulatoru nedrikst paklaut mikrovilnu un augsta spiediena ietekmei.
• Akumulatoru nedrīkst izjaukt vai saspiest.
• Ja rodas noplūde no akumulatora, neļaujiet šķidrumam saskarties ar ķerneni vai acīm. Ja pieskaraties šķidrumam, nomazgājiet skarto vietu ar lielu daudzumu ūdens un meklējiet medicīnisko palīdzību.
• Izmantojiet akumulatoru zāles plāvējā tikai, ja apkārtējās vides temperatūra ir diapazonā no 5 līdz 40 °C.
• Izmantojiet akumulatora lādētāju tikai, ja apkārtējās vides temperatūra ir diapazonā no 5 līdz 40 °C.
• Akumulators netiks uzlādēts, ja akumulatora temperatūra pārsniedz 50 °C.
• Netīriet akumulatoru un tā lādētāju ar ūdeni. Skatiet šeit: Akumulatora un akumulatora lādētāja tīrīšana lpp. 375.
• Nelietojiet bojātu akumulatoru.
• Uzglabājiet akumulatorus vietā, kur tuvumā nav metāla priekšmetu, piemēram, naglu, monētu, rotaslietu.

Akumulatora lādētāja drošības norādes

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojiet QC akumulatoru lādētājus tikai Husqvarna rezerves akumulatoru uzlādei.
• Pastāv elektriskās strāvas trieciena vai īssavienojuma risks. Neievietojiet nekādus priekšmetus lādētāja gaisa atverēs. Nemēginiet izjaukt akumulatora lādētāju. Nesavienojiet lādētāja spailes ar metāla priekšmetiem. Izmantojiet pārbaudītu elektrotikla kontaktligzdu.
• Šis izstrādājums darbības laikā rada elektromagnētisko lauku. Zināmos apstākļos šis lauks var traucēt aktīvā vai pasīvā medicīniskā implantāta darbību. Lai samazinātu smagu vai nāvējošu traumu gūšanas risku, ieteicams tām personām, kurām ir medicīniskie implantāti, pirms šī izstrādājuma lietošanas konsultēties ar ārstu un medicīniskā implantāta ražotāju.
• Regulāri pārliecinieties, ka akumulatora lādētāja barošanas kabelis nav bojāts un saplaisājis.

• Nevelciet akumulatora lādētāju aiz barošanas kabeļa. Lai akumulatora lādētāju atvienotu no elektrotīkla kontaktligzdas, velciet aiz kontaktspraudņa. Nevelciet aiz barošanas kabeļa.

• Nenovietojiet barošanas kabeli un pagarinājuma kabelus ūdens, ellas un asu apmaļu tuvumā. Raugieties, lai kabelis netiktu iespiests durvīs, žogos un līdzīgās konstrukcijās. Lādētājs var ieslēgties.

• Netīriet akumulatora lādētāju ar ūdeni.
• Akumulatora lādētāju drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām vai bez pieredzes un zināšanām tikai atbildīgās personas uzraudzībā vai pēc akumulatora lādētāja drošas lietošanas norādījumu saņemšanas un iespējamo risku izprašanas. Bērni nedrīkst spēlēties ar akumulatora lādētāju. Ierīces tīrīšanu un apkopi bērni drīkst veikt tikai atbildīgās personas uzraudzībā.
• Neizmantojiet akumulatora lādētāju tādu akumulatoru uzlādei, kas nav atkārtoti uzlādējami.
• Nelietojiet akumulatora lādētāju viegli uzliesmojošu materiālu vai materiālu, kas var izraisīt koroziju, tuvumā. Nepārklājiet akumulatora lādētāju. Ja konstatējat dūmus vai uguni, izraujiet akumulatora lādētāja kontaktspraudni.
• Nelietojiet bojātu akumulatora lādētāju.
• Uzlādējiet akumulatoru tikai tādās telpās, kur ir laba gaisa plūsma un nav saules gaismas. Neuzlādējiet akumulatoru mitrumā.

Norādījumi par drošu apkopi

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

- Lai nepieļautu nejaušu iedarbināšanu apkopes laikā, pagrieziet drošības atslēgu stāvoklī “0” un izņemiet

akumulatoru. Uzgaidiet vismaz 5 sekundes, pirms säkat apkopi.

• Veiciet tikai tos apkopes darbus, kas norādīti lietošanas rokasgrāmatā. Sarežģīti un profesionāli remontdarbi jāveic pilnvarotā apkopes uzņēmumā. Lai saņemtu papildinformāciju, sazinieties ar tuvāko apkopes pārstāvi.
• Veiciet apkopes darbus pareizi, lai palielinātu izstrādājuma darbmūžu un samazinātu nelaimes gadījumu risku.
• Nomainiet bojātās, nodilušās un salūzušās detaļas. Izmantojiet tikai originālās ražotāja rezerves daļas. Citas rezerves daļas var izraisīt izstrādājuma bojājumus un palielināt negadījumu risku.
• Nenoņemiet un nepārveidojiet drošības ierīces, lai neradītu traumas.
• Lietojot griešanas aprīkojumu, uzvelciet izturīgus cimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.
• Uzturiet griezēja malas ir asas un tīras, lai nodrošinātu vislabāko un drošāko veiktspēju.
• Laujiet izstrādājumu regulāri pārbaudīt apkopes centra darbiniekiem un veikt nepieciešamos regulēšanas un remonta darbus.
• levērojiet piederumu maiņas norādījumus. Lietojiet tikai ražotāja apstiprinātos piederumus.
• Kad izstrādājumu neizmantojat, turiet to, akumulatoru un akumulatora lādētāju atstatu vienu no otra sausās un slēgtās telpās. Nodrošiniet, lai bērni un nepiederošas personas nepiekļūst izstrādājumam, akumulatoram vai akumulatora lādētājam.

Montāža

levads

BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet sadaļu par drošību.

BRĪDINĀJUMS: Lai nepieļautu nejaušu iedarbināšanu montāžas laikā, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes.

Roktura salikšana

Piezīme: Šī darba veikšanai ieteicams piesaistīt palīgu.

Piezīme: Saliekot rokturi, neizņemiet zāles plāvēju no kastes. Kasti var izmantot roktura atbalstam montāžas laikā.

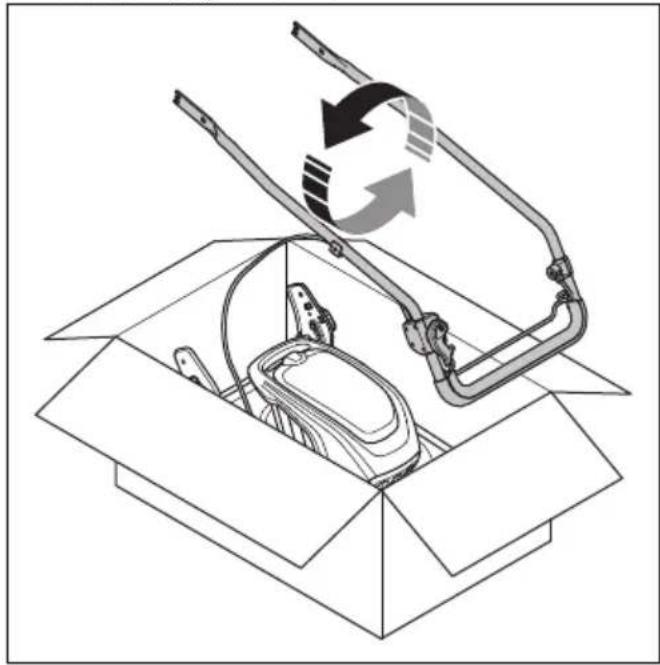

1. Paceliet un pagrieziet rokturi.

IEVĚROJIET: Esiet uzmanīgi un pārliecinieties, ka, pagriežot rokturi, netiek bojāts kabelis.

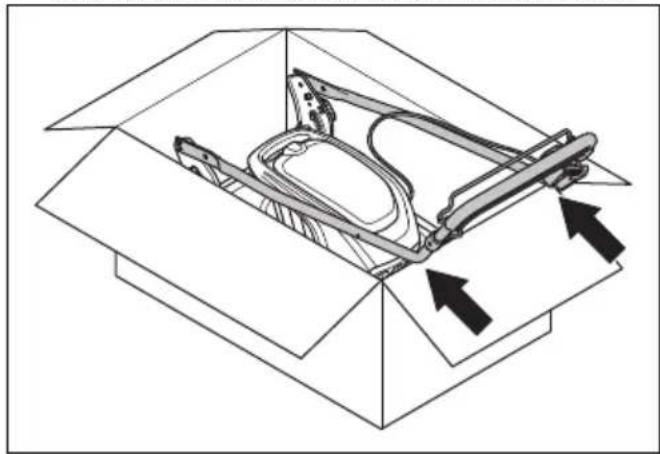

1. Novietojiet rokturi zāles plāvēja augšpusē. Sasveriet rokturi pret kasti, lai atbalstītu rokturi. Skatiet attēlu.

1. Pilnībā pievelciet uzgriezni (E).
2. Iznemiet zāles plāvēju no kastes.
3. Uzlokiet rokturi.

1. Iestatiet rokturi zemākajā stāvoklī. Skatiet šeit: Roktura regulēšana lpp. 369.

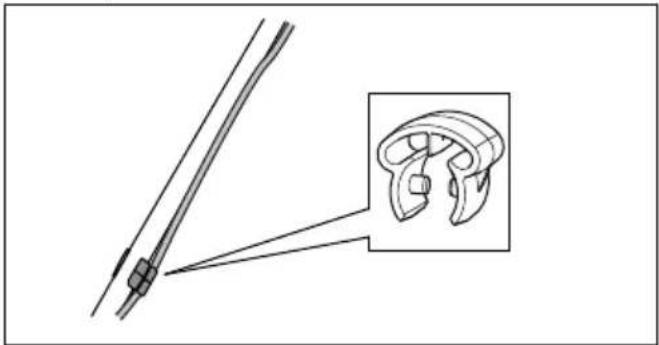

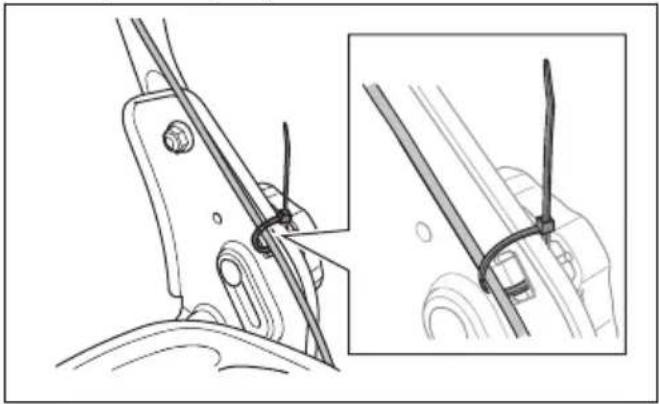

2. Piestipriniet kabeli roktura apakšdalai, izmantojot kabelu skavu.

1. Piestipriniet kabeļa apakšdaļu roktura balsta kronšteinam ar kabeļu savilcēju. Nogrieziet atlikušo kabeļu savilcēja daļu.

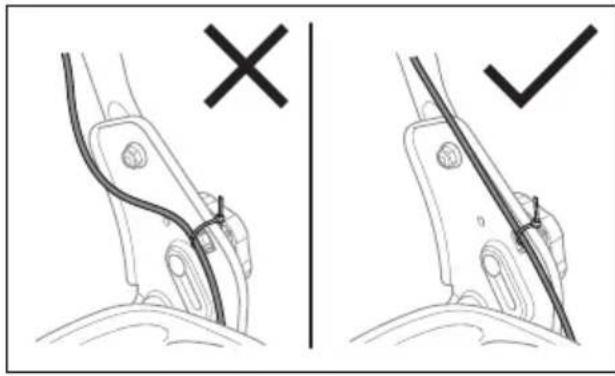

Piezīme: Pārbaudiet, vai kabelis ir piestiprināts pareizi. Pārāk valīgs kabelis var bojāt kabeli, ja ir uzstādīts zāles savācējs.

1. Atlaidiet apakšējos fiksatorus.
2. Pārvietojiet fiksatorus uz rievu apakšējo galu izstrādājuma kreisajā un labajā pusē.

1. Iestatiet roktura augstumu vienā no diviem pieejamiem stāvokliem.
2. Pārvietojiet fiksatorus uz augšu roktura virzienā, līdz tie apstājas un atskan klikšķis.

CLICK!

1. Pilnībā pievelciet fiksatorus.

Lietošana

levads

BRĪDINĀJUMS: Pirms sākat darbu ar produktu, izlasiet nodalu par drošību un pārliecinieties, vai saprotat to.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.
• Informācija par izstrādājuma daļām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet Husqvarna Connect lietotni savā mobilajā ierīcē.
2. Registrējieties Husqvarna Connect lietotnē.
3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai savienotu un registrētu produktu.

Zāles plāvēja iestatīšana darba stāvoklī

1. Pārliecinieties, ka apakšējie fiksatori nav pievilkti. Skatiet šeit: Roktura regulēšana lpp. 369.

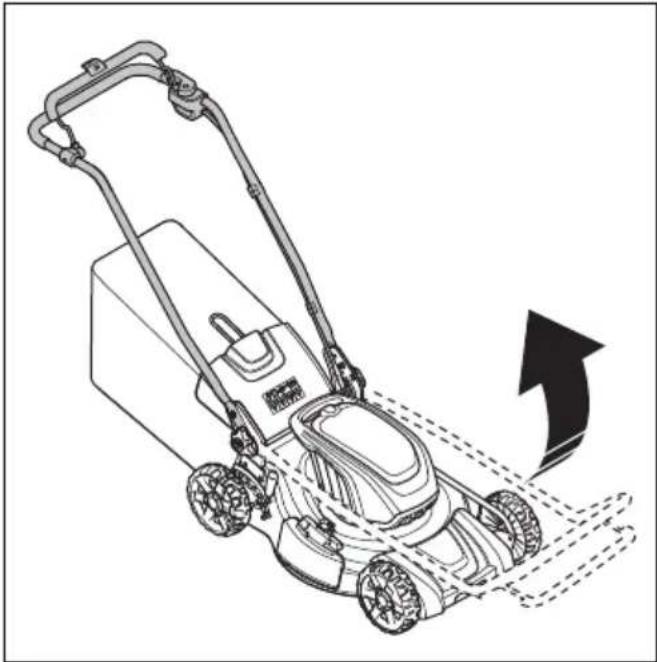

2. Uzlokiet rokturi.

1. Pārvietojiet fiksatorus uz augšu roktura virzienā, līdz tie apstājas un atskan klikšķis.

CLICK!

1. Pilnībā pievelciet fiksatorus.

BRĪDINĀJUMS: Nelietojiet zāles plāvēju, iekams tā rokturis nav pilnībā uzlocīts un iestatīts kādā no augstuma stāvokļiem. Skatiet šeit: Roktura regulēšana lpp. 369.

Plaušanas augstuma regulēšana

1. Lai palielinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz aizmuguri.

2. Lai samazinātu griešanas augstumu, pārvietojiet griešanas augstuma sviru uz priekšu.

IEVĒROJIET: Neiestatiet griešanas augstumu pārāk zemu. Ja zāliena virsma nav fīdzena, asmeni var saskarties ar zemi.

Akumulators

BRĪDINĀJUMS: Pirms izmantojat akumulatoru, izlasiet nodalų par drošību un pārliecinieties, vai saprotat to. Izlasiet ari akumulatora un akumulatora lādētāja komplektā iekļauto lietotāja rokasgrāmatu un pārliecinieties, vai izprotat to.

Glabājiet akumulatoru un tā lādētāju pareizā apkārtējās vides temperatūrā.

	Apkārtējās vides temperatūra
Akumulatora darbi-nāšana	5–40 °C
Akumulatora uzlāde 5–40 °C

Akumulatora status

Displejā ir redzams akumulatora atlikušais uzlādes līmenis un akumulatora klūdu ziņojumi. Nospiediet akumulatora indikatora pogu, lai saņemtu informāciju par akumulatora uzlādes stāvokli. Ja radusies klūda, iedegas akumulatora brīdinājuma simbols. Skatiet šeit: Akumulators lpp. 377.

1 2 3 4

LED indikatori Akumulatora	statuss
Deg visi LED indikatori	Pilnībā uzlādēts (76–100%)
Deg 1., 2. un 3. LED indikators	Akumulatora uzlādes lī-menis ir 51–75%.
Deg 1. un 2. LED indikators	Akumulatora uzlādes lī-menis ir 26–50%.
Deg 1. LED indikators	Akumulatora uzlādes lī-menis ir 6–25%.
Mirgo 1. LED indikators	Akumulatora uzlādes lī-menis ir 0–5%.

Akumulatora uzlāde

Pirms pirmās lietošanas reizes uzlādējiet akumulatoru. Akumulators ir tikai 30% uzlādēts, kad tiek piegādāts klientam.

Piezīme: Pievienojiet akumulatora lādētāju strāvas avotam, kura spriegums un frekvence atbilst uz datu plāksnītes norādītajiem.

Akumulators netiek lādēts, ja tā temperatūra pārsniedz 50 °C. Akumulatora lādētājs samazina akumulatora temperatūru, pirms tiek sākta uzlāde.

1. Savienojiet vienu akumulatora lādētāja strāvas vada galu ar akumulatora lādētāja ligzdu.
2. Savienojiet akumulatora lādētāja strāvas vada otru galu ar zemētu kontaktligzdu. Vienreiz iemirgosies akumulatora lādētāja zaļais LED indikators.

1. levietojiet akumulatoru lādētājā. Kad akumulators ir pareizi savienots ar akumulatora lādētāju, tajā deg zaļais indikators.

1. Kad deg visi akumulatora LED indikatori, akumulators ir pilnībā uzlādēts. Akumulatora uzlādes laiks nedrīkst pārsniegt 24 stundas.
2. Lai atvienotu akumulatora lādētāju no kontaktligzdas, velciet kontaktdakšu, nevis strāvas vadu.
3. Iznemiet akumulatoru no lādētāja.

Izstrādājuma iedarbināšana

1. Atveriet akumulatora vāciņu.

2. levietojiet uzlādētu akumulatoru vienā no akumulatoru turētājiem. Lai nodrošinātu ilgāku darbību, ievietojiet otru uzlādētu akumulatoru otrajā akumulatora turētājā.

3. Pagrieziet drošības atslēgu stāvoklī "1".

1. Stāviet aiz izstrādājuma.
2. Atbrīvojiet iedarbināšanas ierobežotāju.

Piedziņas izmantošana riteniem (LC 251iS)

- Pabīdiet piedziņas rokturi stūres virzienā.

• Atlaidiet piedziņas rokturi, lai atvienotu piedziņu, piemēram, ja ejat tuvu škērslim.
• Pirms velkat izstrādājumu uz aizmuguri, atvienojiet piedziņu un pastumiet izstrādājumu uz priekšu par aptuveni 10 cm.

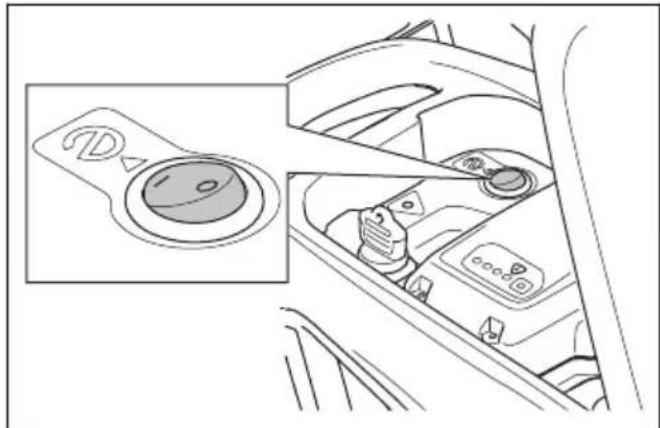

Funkcijas SavE™ izmantošana

Izstrādājumam ir akumulatora energijas taupīšanas funkcija (SavE™), kas nodrošina ilgāku akumulatora darbības laiku.

- Lai sāktu funkciju, nospiediet pogu SavE ^TM pozīcijā "1".

- Lai apturētu funkciju, nospiediet pogu SavE™ pozīcijā "0".

Piezīme: Funkcija SavE™ tiek apturēta automātiski, ja reljefa apstākļu dēļ ir nepieciešama augstāka jauda. Funkcija SavE™ automātiski tiek atsākta atkal, kad to atļauj reljefa apstākļi.

Lielas slodzes funkcija

Ja ar produktu tiek griezta gara vai mitra zāle, dzinējs automatiski palielina apgriezienu skaitu. Kad liela jauda nav nepieciešama, dzinējs pāriet atpakal standarta režimā.

Motora noslāpšana

Darbības laikā asmens un motors var īslaicīgi apstāties škēršlu dēl, piemēram, uzkrājoties zālei zem plaušanas pārsega. Ja tā notiek un motora bremzes rokturis ir nospiests, zāles plāvējs mēgina automātiski atsākt darbību. Ja zāles plāvējs neatsāk darboties 5–10 sekunžu laikā, var būt nepieciešams iztīrīt plaušanas pārsega apakšdaļu. Ja mirgo brīdinājuma indikators (C),

informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Produkta tīrīšana lpp. 375.

BRĪDINĀJUMS: Ja motors apstājas, zāles pļāvējs automātiski mēgina atsākt darbu pēc 5–10 sekundēm. Nogaidiet vismaz 15 sekundes un tikai tad veiciet plaušanas pārsega pārbaudi.

BRĪDINĀJUMS: Pirms plaušanas pārsega pārbaudes atlaidiet motora bremzes rokturi, pagrieziet drošības atslēgu stāvoklī 0, izņemiet akumulatoru un uzgaidiet vismaz 5 sekundes. Pastāv traumas gūšanas risks, ja šķērslis tiek noņemts un zāles plāvējs nejauši sāk darboties.

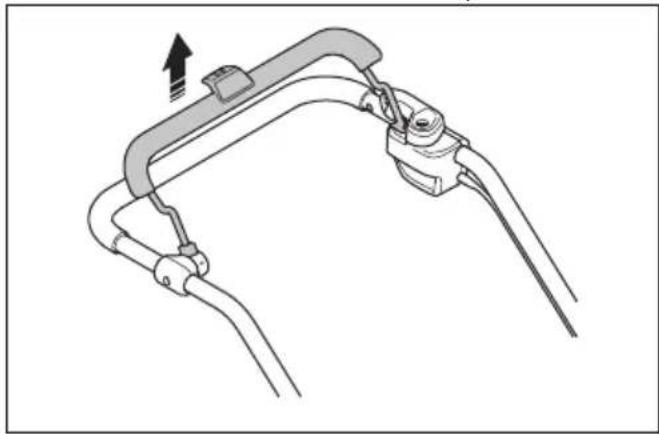

Zāles plāvēja apturēšana

BRĪDINĀJUMS: Pagrieziet drošības atslēgu stāvoklī “0”, pirms novēršat uzmanību no zāles plāvēja.

1. Atlaidiet motora bremzes rokturi, lai apturētu motoru.

Piezime: Modelim LC 251iS. Lai apturētu riteņu piedziņu, atlaidiet piedziņas rokturi.

1. Atveriet akumulatora pārsegu un pagrieziet drošības atslēgu stāvoklī "0".

1. Ja akumulatora uzlādes līmenis ir nepietiekams, uzlādējiet akumulatoru. Papildinformāciju skatiet šeit: Akumulatora uzlāde lpp. 371.

Zāles plāvēja lietošana ar zāles savācēju

BRĪDINĀJUMS: Nelietojiet zāles plāvēju bez uzstādīta zāles savācēja vai ar neaizvērtu aizmugurējo pārsegu. Var tikt izsviesti priekšmeti, un operators var gūt traumu.

1. Paceliet aizmugurējo pārsegu.

1. Novietojiet zāles savācēju uz kronšteina.

2. Atlaidiet aizmugurējo pārsegu un novietojiet virs zāles maisa rāmja.

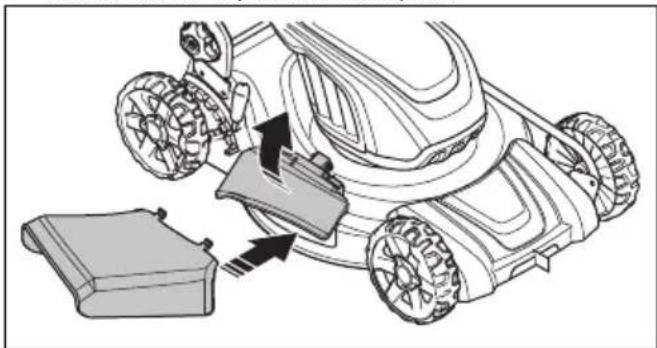

Zāles pļāvēja iestatīšana sānu izmetes režīmā

1. Paceliet aizmugurējo pārsegu un noņemiet zāles maisu, ja uzstādīts.
2. Aizveriet aizmugurējo pārsegu un pārliecinieties, ka tas pilnībā piegul zāles plāvējam.

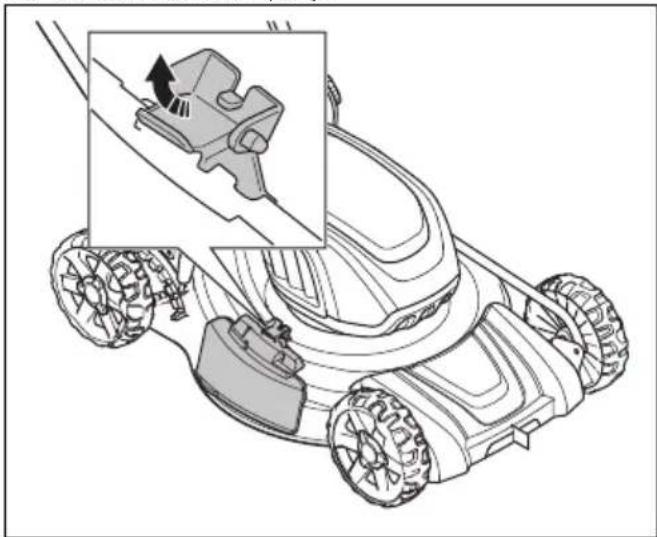

3. Paceliet izmetes blokētāju.

1. Atveriet sānu izmetes pārsegu un uzstādiet sānu izmetes novirzītāju uz balsta tapām.

1. Sānu izmetes pārsegam pilnībā jāpiegul sānu izmetes novirzītājam. Pirms zāles plāvēja iedarbināšanas pārliecinieties, ka sānu izmetes novirzītājs ir pilnībā nostiprināts.

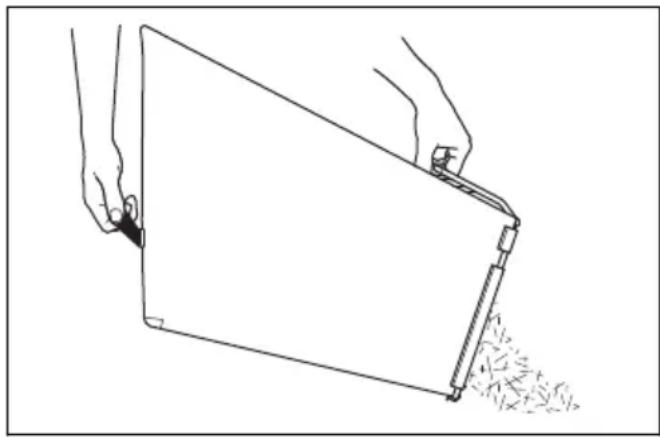

Zāles savācēja iztukšošana

IEVĒROJIET: Lai novērstu zāles savācēja nolietošanos, paceliet to, kad pārvietojat.

1. Paceliet zāles savācēju, izmantojot rāmja rokturi.
2. Kad iztukšojat zāles savācēju, izmantojiet rāmja un maisa rokturi.

Laba rezultāta panākšana

- Vienmēr lietojiet tikai asus asmenus. Lietojot trulu asmeni, plaušanas rezultāts ir nevienmērīgs, un nopļautā zāles virsma klūst dzeltena. Ass asmens arī patērē mazāk energijas nekā truls asmens.

• Neplaujiet vairāk par ½ no zāles garuma. Sākot plaut zāli, izmantojiet augstāko griešanas augstumu. Pārbaudiet rezultātu un nolaidiet plaušanas augstumu līdz pieņemamam līmenim. Ja zāle ir ľoti gara, plaujiet lēni un, ja nepieciešams, dariet to divreiz.
• Katru reizi plaujiet dažādos virzienus, lai zālienā neatstātu svītras.
• Paceliet aizmugurējo pārsegu un nonemiet zāles savācēju.
• Ja ir pievienots mulčēšanas aizbāznis un mulčēšanas asmens, noņemiet tos.
• Pirms produkta lietošanas aizveriet aizmugurējo vāku. Kad lietojat produktu, nogrieztā zāles tiek izvadīta zem aizmugurējā pārsega.
• Uzturiet plaušanas pārsegu tīru. Zāles un netīrumu uzkrāšanās plaušanas pārsega iekšpusē var pasliktināt plaušanas rezultātu. Skatiet: Produkta tīrīšana lpp. 375.

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodalu par drošību un pārliecinieties, vai izprotat to.

Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību.

Papildinformāciju skatiet šeit: www.husqvarna.com.

Tehniskās apkopes grafiks

Apkopes intervāli tiek aprēkināti atbilstoši zāles plāvēja ikdienas lietošanai. Intervāli mainās, ja zāles plāvēju neizmanto katru dienā.

Attiecībā uz tehnisko apkopi, kas atzīmēta ar *, skatiet norādījumus šeit: Drošība lpp. 361.

	Katrā lie-tošanas reizē	Reizi mē-nesī	Katru se-zonu
Veiciet vispārīgu pārbaudi X
Notīriet zāles plāvēju X
Pārbaudiet iedarbināšanas kavētāju* X
Pārliecinieties, ka zāles plāvēja drošības ierīces nav bojātas* X
Pārbaudiet plaušanas aprīkojumu X
Pārbaudiet plaušanas pārsegu* X
Pārbaudiet motora bremzes rokturi* X
Pārbaudiet, vai akumulators nav bojāts X
Pārbaudiet akumulatora uzlādi X
Pārliecinieties, ka akumulatora atbrīvošanas pogas darbojas pareizi un zāles plāvēja akumulators fiksējas.	X
Pārbaudiet, vai akumulators nav bojāts un darbojas pareizi. X
Pārbaudiet savienojumus starp akumulatoru un zāles plāvēju. Pārbaudiet ari savienojumu starp akumulatoru un akumulatora lādētāju.			X

Vispārējas pārbaudes veikšana

• Pārliecinieties, vai uzgriežni un skrūves uz izstrādājuma ir cieši pievilkti.
• Pārliecinieties, vai produkta kabeli nav novietoti tā, ka tie var tikt bojāti.

Produkta tīrīšana

• Plastmasas daļas notīriet ar tīru un sausu drāniņu.
• Produkta tīrīšanai neizmantojiet ūdeni. Ūdens var iekļūt akumulatorā vai dzinējā un rādīt īssavienojumu vai produkta bojājumus.
• Produktu nedrikst skalot ar augstspiediena üdens strūklu.
• Nekādā gadījumā nelejiet ūdeni tieši uz dzinēja.
• Izmantojiet suku, lai notīrītu lapas, zāli un netīrumus.

Akumulatora un akumulatora lādētāja tīrīšana

BRĪDINĀJUMS: Netīriet akumulatoru un tā lādētāju ar ūdeni.

BRĪDINĀJUMS: Akumulatora tīrīšanai neizmantojiet kīmikālijas.

• Pirms ievietojat akumulatoru lādētājā, pārliecinieties, ka akumulators un akumulatora lādētājs ir tīrs un sauss.
• Tiriet akumulatora spailes ar saspiestu gaisu vai izmantojiet mīkstu un sausu drānu.
• Tīriet akumulatora un lādētāja virsmas ar mīkstu un sausu drānu.

Griešanas aprīkojuma pārbaudīšana

BRĪDINĀJUMS: Lai nepieļautu nejaušu iedarbināšanu, pagrieziet drošības atslēgu pozīcijā “0”, izņemiet akumulatoru un nogaidiet vismaz 5 sekundes.

BRĪDINĀJUMS: Veicot griešanas aprīkojuma apkopi, velciet aizsargcimdus. Asmens ir ľoti ass, un ar to var viegli sagriezties.

1. Pārbaudiet, vai griešanas aprīkojums nav bojāts vai ieplaisājis. Vienmēr nomainiet bojātu griešanas ierīci.
2. Apskatiet asmeni, lai redzētu, vai tas nav bojāts vai truls.

Piezīme: Vajadzības gadījumā pēc asmens uzasināšanas to balansējiet. Laujiet servisa centram asināt, nomainīt un balansēt asmeni. Ja saskaraties ar škērsli, kas liek izstrādājumam apstāties, nomainiet bojāto asmeni. Lai apkopes centra pārstāvis novērtē, vai asmens ir jāuzasina, vai ari tas ir jānomaina.

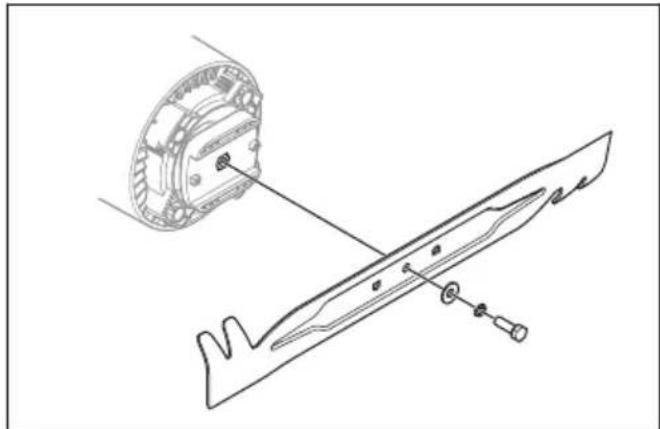

Asmens maina

Skatiet šeit: Tehniskie dati lpp. 381 Informāciju par pareizu asmens veidu skatiet šeit:

BRĪDINĀJUMS: Fiksējiet asmeni ar koka kluci, lai, nomainot asmeni, nesavainotu pirkstus. Asmeni var pārvietot, kad motors ir izslēgts, citādi starp asmeni un nekustīgajām daļām var tikt iespiesti pirksti.

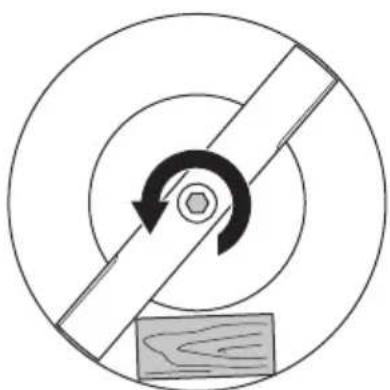

1. Fiksējiet asmeni ar koka kluci.

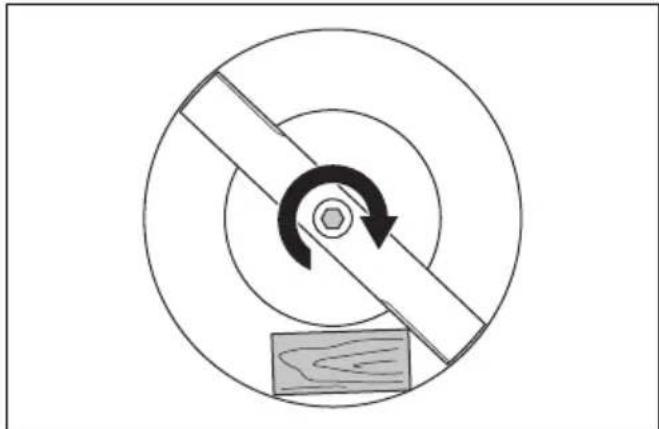

1. Izskrūvējiet asmeņa skrūvi, noņemiet paplāksnes un asmeni.

1. Pārbaudiet, vai nav bojāts asmens balsts un asmens skrūve.

2. Pärbaudiet motora värpstu, lai pärliecinatos, ka tā nav saliekta.

3. Kad piestiprināt jauno asmeni, vērsiet asmens saliektos galus plaušanas pārsega virzienā.

1. Pārliecinieties, ka asmens ir salāgots ar dzinēja vārpstas vidusdaļu.

2. Fiksējiet asmeni ar koka gabalu. Piestipriniet paplāksnes un pievelciet skrūvi ar 23 – 28 Nm griezes momentu.

1. Ar roku pagrieziet asmeni un pārbaudiet, vai tas griežas brīvi.

BRĪDINĀJUMS: Uzvelciet biezus cimdus. Asmens ir loti ass, un ar to var viegli sagriezties.

1. ledarbiniet zāles plāvēju, lai pārbaudītu asmeni. Ja asmens nav pareizi piestiprināts, zāles plāvējs vibrē vai plaušanas rezultāts nav apmierinošs.

Sānu izmetes novirzītāja pārbaude

Sānu izmetes novirzītājs ir piestiprināts izstrādājuma sānu izmetējatverei. Tas samazina risku, ka priekšmeti var tikt izsviesti operatora virzienā.

1. Pārbaudiet, vai nav bojāts sānu izmetes novirzītājs.

2. Pārbaudiet sānu izmetes novirzītāju. Pārbaudiet, vai nav redzamu bojājumu, piemēram, plaisu. Pārbaudiet arī, vai nav bojātas atsperes, kas piespiež durvis.

3. Nomainiet sānu izmetes novirzītāju un atsperes, ja tie ir bojāti.

Problēmu novēršana

Akumulators

LED indikators uz akumulatora	Cēlonis Risinājums
LED indikators mirgo zaļā krāsā.	Zems akumulatora spriegums.	Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 371.
Mirgo akumulatora klū-das LED indikators.	Akumulators ir pārāk auksts vai pārāk karsts, lai to lietotu.	Laujiet, lai akumulators atdziest, vai ienesiet to telpā, lai sasildī-tu. Kad akumulators ir sasniedzis pareizu temperatūru, to var atkal lietot. Izmantojiet akumulatoru zāles plāvējā tikai, ja apkār-tējās vides temperatūra ir diapazonā no 5 līdz 40 °C.
	Akumulators ir tukšs.	Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 371.
ledegas akumulatora klūdas LED indikators.	Ir radusies vispārēja akumulatora klūda.	Sazinieties ar Husqvarna apkopes sniedzēju.

Akumulatora lādētājs

LED indikators uz akumulatora lādētāja	Cēlonis Risinājums
Mirgo vai iedegas klū-das LED indikators.	Akumulatora lādētājs ir pārāk auksts vai pārāk karsts, lai to lietotu.	Laujiet, lai akumulatora lādētājs atdziest, vai pārvietojiet lādētā-ju uz telpām, lai tas sasilst. Kad akumulatora lādētājs sasniedz pareizu temperatūru, to var atkal lietot. Izmantojiet akumulatora lādētāju tikai tad, ja apkārtējās vides temperatūra ir diapazonā no 5 līdz 40 °C.
	Citas klūdas. Sazinieties	ar Husqvarna apkopes sniedzēju.

Zāles plāvējs

Brīdinājuma indikators (klūdas LED indikators) atrodas zem akumulatora vāka.

Problēma Kļūdas LED	D indika-tors (mirgošanas reižu skaits)	Cēlonis Risinājums
Mirgo kļūdas LED indikators. Zāles plāvējs nedarbojas pareizi.	3 Asmens ir blokēts.	Lai nepieļautu nejaušu iedarbināšanu, pagrieziet drošības atslēgu stāvoklī “0”. Izņemiet akumulatoru un uzgaidiet vis-maz 5 sekundes. Noņemiet iespējamos šķeršļus un pārliecinieties, ka asmens brīvi griežas. Ja problēma joprojām pa-stāv, sazinieties ar Husqvarna apkopes dienesta pārstāvi.
	5 Motora apgriezienu	skaits bū-tiski samazinās, un motors apstājas.	Palieliniet plaušanas augstumu. Skatiet šeit: Plaušanas augstuma regulēšana lpp. 370.
	661	Riteņi vai transmisija ir blokē-ta.	Lai nepieļautu nejaušu iedarbināšanu, pagrieziet drošības atslēgu stāvoklī “0”. Izņemiet akumulatoru un uzgaidiet vis-maz 5 sekundes. Noņemiet iespējamos šķeršļus un pārliecinieties, vai riteņi var brīvi griezties. Ja problēma joprojām pa-stāv, sazinieties ar Husqvarna apkopes dienesta pārstāvi.
	10 Motora vadības bloks ir pārāk karsts		Apturiet motoru un uzgaidiet, līdz tas at-dziest.
Mirgo kļūdas LED indikators. Izstrā-dājums apstājas.	Indikatori nemirgo Akumulatora savienotāja klū-da.		Pārbaudiet akumulatora savienotāju.
	3 Motora pārslodze.	Palieliniet plaušanas augstumu.	Skatiet šeit: Plaušanas augstuma regulēšana lpp. 370.
	8 Zems akumulatora	uzlādes lī-menis.	Uzlādējiet akumulatoru. Skatiet šeit: Akumulatora uzlāde lpp. 371.
	9 Akumulatora klūda	vai netiek saņemts signāls no akumula-tora.	levietojiet akumulatoru pareizi un pār-baudiet akumulatora savienotāju. Ja mir-go klūdas LED indikators uz akumulato-ra. Skatiet šeit: Akumulators lpp. 377.
	15 Nepareiza iedarbīnāšana. Mo-tora bremzes rokturis no-spiests pirms motora iedarbi-nāšanas.		Atlaidiet motora bremzes rokturi un uz-gaidiet apmēram 5 sekundes. Lai iedar-binātu zāles plāvēju, vēlreiz nospiediet motora bremzes rokturi.
Citas klūdas. Ja rodas citas klūdas, pagrieziet drošības atslēgu stāvoklī “0”, izņemiet akumulatoru un sazi-nieties ar Husqvarna apkopes dienesta pārstāvi.

Pārvadāšana, glabāšana un utilizēšana

levads

BRĪDINĀJUMS: Lai nepielautu nejaušu iedarbināšanu transportēšanas un uzglabāšanas laikā, pagrieziet drošības atslēgu stāvoklī “0”, izņemiet akumulatoru un uzgaidiet vismaz 5 sekundes.

Zāles plāvēja iestatīšana transportēšanas stāvoklī

1. Atlaidiet apakšējos fiksatorus.
2. Pārvietojiet fiksatorus uz rievu apakšējo galu zāles plāvēja kreisajā un labajā pusē.

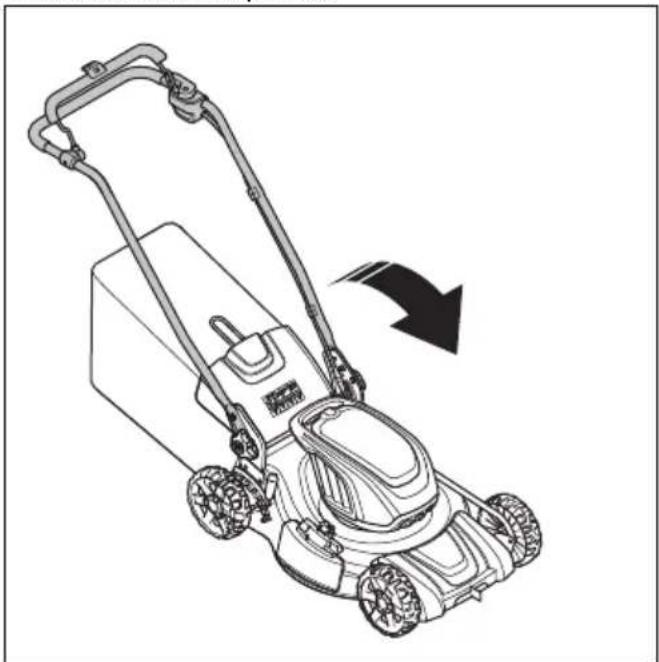

1. Salokiet rokturi uz priekšu.


• Uz iekļautajiem litija jonu akumulatoriem attiecas likumu prasības par bīstamajām precēm.

• Komerciālai transportēšanai ir jāievēro īpašās prasības uz iepakojuma un uzīmēm.

• Noteikti ievērojiet notiekumus, kas attiecas uz bīstamiem materiāliem, kad produktu sagatavojat transportēšanai. Spēkā var būt vietēji noteikumi.

• Transportēšanas laikā izņemiet akumulatoru.
• Uzlieciet lenti uz akumulatora savienotājiem un pārliecinieties, vai akumulators transportēšanas laikā nevar kustēties.
• Transportēšanas laikā nostipriniet produktu.

Glabāšana

• Pirms uzglabāšanas laujiet zāles plāvējam atdzist.
• Glabāšanas laikā izņemiet akumulatoru.
• Lai novērstu nelaimes gadījumus, produkta glabāšanas laikā akumulatoram ir jābūt atvienotam no produkta.
• Turiet akumulatora lādētāju slēgtā un sausā vietā.
• Turiet akumulatoru un akumulatora lādētāju sausā vietā, kur nav mitruma vai sala ietekmes.
• Uzglabāšanas laikā atvienojiet akumulatoru no akumulatora lādētāja.

- Neglabājiet akumulatoru vietās, kur var rasties statiskā elektrība. Neglabājiet akumulatoru metāla kārbā.

- Uzglabājiet zāles plāvēju vietā, kur apkārtējā temperatūra ir diapazonā no -10 °C līdz 40 °C.

- Uzglabājiet akumulatoru vietā, kur apkārtējās vides temperatūra ir diapazonā no 5 °C līdz 25 C un akumulatoru neapspīd tieša saules gaisma.

- Uzglabājiet akumulatora lādētāju vietā, kur apkārtējā temperatūra ir diapazonā no 5 °C līdz 45 °C un lādētāju neapspīd tieša saules gaisma.

- Akumulatora uzlādes līmenim pirms ilgstošas glabāšanas jābūt 30–50%.

- Glabājiet produktu, akumulatoru un akumulatora lādētāju slēgtā vietā, kas nav pieejama bērniem un nesankcionētiem personām.

- Notīriet zāles plāvēju un pārliecinieties, ka zāles uztvērējs ir tukšs.

- Veiciet tikai tās apkopes darbības, kas norādītas lietotāja rokasgrāmatā. Skatiet: Apkope lpp. 374.

- Pilnībā notīriet zāles plāvēju, pirms novietojat to ilgstošai uzglabāšanai.

Atbrīvošanās no produkta

Simboli uz produkta vai tā iepakojuma norāda, ka no šī produkta nedrīkst atbrīvoties kā no sadzīves atkritumiem. Tas ir jānodod atbilstošā elektrisko un elektronisko ierīču pārstrādes uznēmumā.

Nodrošinot, ka šis izstrādājums tiek pareizi pārstrādāts, varat palīdzēt novērst iespējamo negatīvo ietekmi uz vidi un cilvēkiem. Pretējā gadījumā tiek veikta nepareiza šī izstrādājuma utilizēšana. Lai uzzinātu vairāk par šī izstrādājuma pārstrādi, sazinieties ar vietējo pašvaldību,

atkritumu pārstrādes uznēmumu vai veikalu, kurā iegādājāties šo izstrādājumu.

	LC 251i LC 251iS
Pļaušanas motors
Motora tips BLDC (bezsuku) 36 V BLDC (bezsuku) 36 V
Motora apgriezienu skaits — SavE, apgr./min 2600/min 2600/min
Motora apgriezienu skaits — nominālais, apgr./min 3000/min 3000/min
Motora apgriezienu skaits — liela slodze, apgr./min 3500/min 3500/min
Motora jauda — maks., kW 1,4 1,4
Motora jauda — nominālā, kW 0,9 0,9
Piedziņas motors
Motora jauda — nominālā, kW NAV PIEEJAMS 0,4
Kustības ātrums, km/h NAV PIEEJAMS 4,0
Ātruma regulēšanas līmeņi NAV PIEEJAMS 1.
Svars
Svars bez maisa (bez akumulatora), kg 25,5 27
Svars ar maisu (ietverts 2 x BLi30), kg 31,5 33
Akumulators
Akumulatora tips	Husqvarna akumulatoru sērija	Husqvarna akumulatoru sērija
Akumulatora darbības laiks
Akumulatora darbības laiks, minimālais (brīvgaita), ar ie-slēgtu funkciju SavE un vienu Husqvarna 7,5 Ah akumulatoru (Bli30).	58	51
Akumulatora darbības laiks, minimālais (brīvgaita) ar ie-slēgtu standarta režīmu, ar vienu Husqvarna 7,5 Ah akumulatoru (Bli30).	42	38
Trokšņa emisija ^62
Skaņas jaudas līmenis, izmērītais dB (A)	96	96
Skaņas jaudas līmenis, garantētais LWA dB (A)	98	98
Skaņas līmeņi ^63
Skaņas spiediena līmenis pie operatora auss, dB (A)	85	85
Vibrācijas līmeņi ^64
Rokturis, m/s ^2	0,7 0,7
Pļaušanas aprīkojums
Pļaušanas augstums, mm 25–75 25–75
Pļaušanas platums, mm 510 510
Asmens — standarta Savākšana, 5928704-01 Savākšana, 5928704-01
Zāles savācēja tilpums, litri 65 65

Apstiprinātie akumulatori Tips Akumulatora ietilpī-		ba, Ah	Spriegums (V) Svars, mārciņas/kg
BLi30 Litija jonu 7,5 36 4,2/1,9
40-B140	Litija jonu 4,0 36 2,6/1,2

Apstiprinātie lādētāji norādītajiem akumulatoriem, BLi	Ieejas sprie-gums, V	Frekvence, Hz	Jauda, W
40-C80	100–240	50–60	68,8
QC250	100–240	50–60	250

Atbilstības deklarācija

ES atbilstības deklarācija

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis izstrādājums:

Apraksts Zāles plaujmašīna
Zīmols Husqvarna
Tips/modelis LC 251i, LC 251iS
Identifikācija Ar sērijas	numuriem no 2023 un turpmākiem sērijas numuriem

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Noteikums Apraksts
2006/42/EK “par iekārtām”
2014/30/ES “par elektromagnētisko savietojamību”
2000/14/EK “par trokšna emisiju vidē”
2011/65/ES	Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīko-jumos

un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 63000:2018

Informētā valsts iestāde: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden ir apstiprinājusi atbilstību Eiropas Padomes direktīvai 2000/14/EK, atbilstības izvērtēšanas kārtībai: VI pielikums.

Lai iegūtu informāciju par trokšņa emisiju, skatiet šeit: Tehniskie dati lpp. 381.

Huskvarna, 2023-12-11

$$ \Delta_ {n} \mathrm {d u} $$

Claes Losdal, nodalas vadītājs/dārzkopības izstrādājumi, Husqvarna AB

Atbildīgais par tehnisko dokumentāciju

Inhoud

Inleiding.... 384
Veiligheid.... 386
Montage....392
Werking....394
Onderhoud....398

Probleemoplossing.... 401
