MANUAL DE UTILIZARE LC 251i HUSQVARNA

Introducere....479
Siguranță....480
Asamblarea....486
Functionarea....488
Întreținerea....493

Depanarea.... 496

Transportul, depozitarea și eliminarea....498

Date tehnice....500

Declaratie de conformitate....502

Introducere

Descrierea produsului

Produsul este o maşină rotativă pentru tuns gazonul controlată de un operator-pieton. Iarba se adună într-un colector de iarbă. Ataşati deflectorul de descărcare laterală pentru descărcarea laterală a ierbii.

Domeniul de utilizare

Utilizați produsul pentru a tăia iarba. Nu utilizați produsul pentru alte sarcini.

Prezentare generală a produsului

1. Maneta frânei de motor
2. Inhibitor de pornire
3. Manetă de transmisie (LC 251iS)
4. Capac posterior
5. Colector de iarbă
6. Rozetă pe mâner
7. Pârghie pentru înălțimea de tăiere
8. Dispozitivul de blocare pentru descărcare

9. Capac de descărcare laterală

10. Capacul bateriei

11. Simboluri
12. Cheie de siguranță
13. Indicator de avertisment (LED de eroare)
14. Butonul SavE
15. Capac de tăiere
16. Mâner
17. Mânere de ridicare

18. Descărcare laterală

19. Manual de utilizare

Simbolurile de pe produs

AVERTISMENT

Citiți instrucțiunile.

AVERTISMENT – Feriți-vă de obiecte proiectate.

Tineți trecătorii la distanță.

AVERTISMENT – Feriți-vă mâinile și picioarele de cuțite.

AVERTISMENT – Deconectați bateria înaintea lucrărilor de întreținere.

Nici produsul și nici ambalajul său nu sunt deșeuri menajere. Reciclați la un centru de reciclare pentru echipamente electrice și electronice.

Etichetă privind emisiile de zgomot în mediu, conform directivelor și reglementărilor din UE și Regatul Unit și legislației din New South Wales „Regulamentul privind măsurile de protecție a mediului (controlul zgomotului) din 2017”. Nivelul de putere sonoră garantat al produsului este specificat în Date tehnice la pagina 500 și pe etichetă.

Acest accesoriu este conform cu directivele UE aplicabile.

Acest produs respectă reglementările aplicabile din Regatul Unit.

Produsul este protejat de scurgere.

Eliberați maneta frânei de motor pentru oprire.

Cod scanabil.

Nota: Celelalte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru unele piețe.

Etichetele de pe produs

PERICOL – Tineți picioarele și mâinile la distanță.

Deteriorarea produsului

Nu suntem responsabili pentru deteriorarea produsului dacă:

• produsul este reparat necorespunzător.
- produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta.
- produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta.
- produsul nu este reparat la un centru de service omologat sau de o autoritate omologată.

Siguranță

Definitii privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători, în cazul

în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Avertismente generale privind siguranța produsului

AVERTISMENT: Citiți toate avertismentele, instrucțiunile, ilustrațiile și specificațiile de siguranță furnizate cu acest produs. Nerespectarea instrucțiunilor enumerate mai jos poate avea ca rezultat electrocutare, incendii și/sau vătămări corporale grave.

Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul „produs” folosit în avertismente se referă la produsul acționat de la rețeaua de alimentare (cu cablu) sau pe baterii (fără cablu).

Siguranța zonei de lucru

• Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate sau întunecoase provoacă accidente.
• Nu întrebuințați produsul în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor și prafului inflamabile. Produsul scoate scântei care pot aprinde praful sau degajările.
• Tineți la distanță copiii și alte persoane în timpul folosirii produsului. Distragerea atenției poate cauza pierderea controlului.

Siguranța privind echipamentele electrice

• Ștecărele produsului trebuie să se potrivească cu priza. Nu modificați niciodată ștecărul. Nu utilizați adaptoare de ștecăr cu produsele cu împământare (legate la masă). Ștecărele nemodificate și prizele potrivite reduc riscul de electrocutare.
• Evitați contactul dintre propriul corp și suprafețele cu împământare sau legate la masă, cum ar fi țevi, calorifere, plite și congelatoare. Există un pericol sporit de electrocutare dacă împământarea sau legarea la masă se face prin corpul dvs.
• Nu expuneti produsele la ploaie sau la condiții de umezeală. Apa care pătrunde într-un produs va spori pericolul de electrocutare.
• Nu folosiți cablul în mod abuziv. Nu utilizați niciodată cablul la transportarea, tragerea sau deconectarea produsului. Tineți cablul departe de căldură, ulei, muchii ascuțite sau piese în mișcare. Cablurile

deteriorate sau încurcate sporesc pericolul de electrocutare.

• Când lucrați cu produsul afară, folosiți un cablu prelungitor potrivit pentru utilizarea la exterior. Folosirea unui cablu adecvat pentru utilizarea la exterior reduce riscul de electrocutare.
• Dacă întrebuințarea unui produs într-un loc cu umiditate mare este inevitabilă, utilizați o sursă cu dispozitiv de protecție împotriva curentului rezidual (RCD). Folosirea unui dispozitiv pentru curent rezidual reduce pericolul de electrocutare.

Siguranța personală

• Fiți mereu atent, uitați-vă la ce faceți și dați dovadă de simț practic când utilizați produsul. Nu utilizați produsul când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul întrebuintării produselor poate duce la vătămări corporale grave.
• Utilizați echipament individual de protecție. Purtați întotdeauna ochelari de protecție. Echipamentele de protecție, cum ar fi masca împotriva prafului, încăltămintea de protecție antiderapantă, casca sau protecția pentru auz utilizate în condiții corespunzătoare, vor reduce riscul de vătămări corporale.
• Evitați pornirea accidentală. Verificați dacă comutatorul este în poziția oprit înainte de conectarea la o sursă de alimentare și/sau la accumulatori, înainte de ridicarea sau transportarea produsului. Transportarea produselor cu degetul pe comutator sau activarea produselor care au comutatorul pornit pot genera accidente.
• Îndepărtați toate cheile de reglare sau cheile fixe înainte de a porni produsul. O cheie fixă care a rămas prinsă la o piesă rotativă a produsului poate duce la răniri.
• Nu vă întindeți prea mult. Sprijiniți-vă bine pe picioare și păstrați-vă echilibrul. Aceasta permite un control mai bun asupra produsului în situații neașteptate.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul și îmbrăcămintea la distanță de piesele în mișcare. Hainele largi, bijuteriile sau părul lung se pot prinde în piesele în mișcare.
• Dacă dispozitivele sunt dotate cu racorduri la instalații de extragere și colectare a prafului, asigurați-vă că acestea sunt conectate și utilizate corespunzător. Colectarea prafului poate reduce pericolele provocate de acesta.
• Nu vă încredeți în familiaritatea dobândită din utilizarea frecventă a produselor și nu neglijați principiile lor de siguranță. O acțiune neglijentă poate duce la vătămări corporale grave într-o fracțiune de secundă.

Utilizarea și întreținerea produsului

- Nu forțați produsul. Utilizați produsul adecvat pentru operațiunea dvs. Cu produsul adecvat veți efectua

lucrarea mai rapid și în condiții mai sigure, la viteza de lucru pentru care a fost proiectat.

• Nu utilizați produsul dacă nu poate fi pornit și oprit de la comutator. Orice produs imposibil de controlat cu comutatorul este periculos și trebuie reparat.
• Deconectați ștecărul de la sursa de alimentare și/sau scoateți accumulatorul, dacă este detașabil, de la produs înainte de a face reglaje, de a schimba accesoriiile sau de a depozita produsul. Astfel de măsuri preventive de siguranță reduc riscul pornirii accidentale a produsului.
• Nu lăsați produsele nefolosite la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiarizate cu produsele sau cu instrucțiunile acestea să le folosească. Produsele sunt periculoase în mâinile utilizatorilor neinstruiti.
• Întrețineti produse și accesoriiile. Verificați ca piesele în mișcare să nu fie nealiniate sau îndoite, ca piesele să nu fie deteriorate și să nu existe alte situații care ar putea afecta funcționarea produsului. Dacă produsul se strică, duceți-l la reparat înainte de a-l utiliza iar. Multe accidente sunt provocate de produsele prost întreținute.
• Păstrați uneltele de tăiere ascuțite și curate. Este mai puțin probabil ca uneltele de tăiere cu tăișuri ascuțite întreținute corespunzător să se blocheze și sunt mai ușor de controlat.
• Utilizați produsul, accesoriiile, capetele de unealtă etc. în conformitate cu aceste instrucțiuni, luând în considerare condițiile de lucru și operațiunea care urmează a fi efectuată. Utilizarea produsului pentru operațiuni diferite de cele pentru care a fost realizat poate duce la situații periculoase.
• Mențineți mânerele și suprafețele de prindere uscate, curate, fără ulei și unsoare. Mânerele și suprafețele de prindere alunecoase nu permit manipularea și controlarea în siguranță a produsului în situații neprevăzute.

Utilizarea și întreținerea uneltei cu baterie

• Reîncărcați numai cu încărcătorul specificat de producător. Un încărcător adecvat pentru un tip de baterie poate constitui pericol de incendiu atunci când este utilizat cu un alt tip de baterie.
• Utilizați produsele numai cu bateriile special indicate. Utilizarea unui alt tip de accumulatori poate constitui pericol de vătămări corporale și de incendiu.
• Când accumulatorul nu este utilizat, păstrați-l departe de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte mici de metal, care pot crea o conexiune între borne. Scurtcircuitarea bornelor bateriei poate cauza arsuri sau incendii.

• În condiții de utilizare neadecvată, din baterie pot ieși stropi de lichid; evitați contactul. Totuși, dacă intrați accidental în contact cu lichidul respectiv, spălați cu apă. Dacă lichidul intră în contact cu ochii, consultați un medic. Lichidul care se scurge din baterie poate cauza iritații sau arsuri.

• Nu utilizați acumulatori sau unelte deteriorate sau modificate. Bateriile deteriorate sau modificate pot prezenta un comportament impredictibil, ce pot duce la incendii, explozii sau pericol de vătămări corporale.

• Nu expuneți acumulatorii sau uneltele la flăcări sau temperaturi excesive. Expunerea la flăcări sau la temperaturi de peste 130°C/265°F poate cauza explozii.
• Urmați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalului de temperatură specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi în afara intervalului specificat poate duce la deteriorarea bateriei și la creșterea pericolului de incendiu.

Service

• Produsul dvs. trebuie reparat numai de un tehnician calificat, care să folosească numai piese de schimb identice. Astfel se garantează păstrarea siguranței produsului.
• Nu reparați niciodată acumulatori deteriorați. Repararea accumulatorilor trebuie efectuată numai de producător sau de furnizorii de servicii autorizați.

Avertismente privind siguranța mașinii de tuns gazonul

• Nu utilizati mașina de tuns gazonul în condiții de vreme nefavorabilă, mai ales când există risc de descărcări electrice. Aceasta reduce riscul de a fi lovit de trăsnet.
• Verificați temeinic zona unde urmează a fi utilizată mașina, pentru a vedea dacă nu există animale sălbatice. Animalele sălbatice ar putea fi rănite de mașină în timp ce este în funcțiune.
• Verificați temeinic zona unde urmează a fi utilizată mașina și înlăturați toate pietrele, bețele, cablurile, oasele și alte obiecte străine. Obiectele proiectate pot provoca vătămări corporale.
• Înainte de a utiliza mașina, efectuați întotdeauna o inspecție vizuală pentru a vedea dacă cuțitul și ansamblul cuțitului nu sunt uzate sau deteriorate. Componentele deteriorate sau uzate sporesc riscul de vătămare corporală.
• Verificați frecvent colectorul de iarbă pentru a detecta eventualele semne de uzură sau deteriorare. Un colector de iarbă uzat sau deteriorat poate crește riscul de vătămări corporale.
• Păstrați apărătorile montate. Apărătorile trebuie să fie în stare adecvată pentru lucru și montate corect. O apărătoare slăbită, deteriorată sau care nu funcționează corect poate duce la vătămări corporale.
• Mențineți toate admisiile de aer de răcire neobstrucționate de resturi. Blocarea admisiilor de aer și resturile pot duce la supraîncălzire sau incendiu.
• În timp ce folositi mașina, purtați mereu încăltăminte antiderapantă de protecție. Nu întrebuințați mașina

în picioarele goale sau purtând pantofi deschiși la vârf. Astfel reduceți riscul de rănire a picioarelor în eventualitatea contactului cu cuțitul aflat în mișcare.

• Când folosiți mașina de tuns gazonul, purtați întotdeauna pantaloni lungi. Pielea expusă crește probabilitatea rănirii de către obiectele proiectate.
• Nu utilizați mașina pe iarbă udă. Mergeți, nu alergați niciodată. Astfel reduceți riscul de alunecare și cădere, care pot provoca vătămări corporale.
• Nu întrebuințați mașina pe pante prea înclinate. Astfel scade riscul de a pierde controlul, de a aluneca sau de a cădea, care pot duce la vătămări corporale.
• Când lucrați pe pante, asigurați-vă întotdeauna că aveți o poziție stabilă. Lucrați mereu orizontal pe suprafața pantei, niciodată în sus și în jos și aveți foarte mare grijă când schimbați direcția. Astfel scade riscul de a pierde controlul, de a aluneca sau de a cădea, care pot duce la vătămări corporale.
• Aveți mare grijă când dați înapoi sau când trageți mașina de tuns gazonul spre dvs. Aveți mereu grijă la zona din jur. Astfel se reduce riscul de împiedicare în timpul lucrului.
• Nu atingeți cuțitele și alte componente mobile periculoase în timp ce încă se află în mișcare. Astfel reduceți riscul de vătămări corporale produse de componentele în mișcare.
• Când desprindeți materialul blocat sau curățați mașina de tuns gazonul, asigurați-vă că toate întrerupătoarele sunt oprite și acumulatorul este scos din priză. Actionarea neașteptată a mașinii poate duce la vătămări corporale grave.
• Când desprindeți materialul blocat sau curățați mașina de tuns gazonul, asigurați-vă că toate întrerupătoarele sunt oprite și scoateți dispozitivul de dezactivare. Acționarea neașteptată a mașinii poate duce la vătămări corporale grave.

Dispozitiv de protecție împotriva curentului rezidual

- Utilizați un dispozitiv de protectie împotriva curentului rezidual cu un curent de declanșare de maximum 30 mA.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.
• În timpul funcționării, acest produs generează un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de vătămări corporale grave sau mortale, recomandăm

persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a utiliza acest produs.

• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă distribuitorului Husqvarna înainte de a continua.
• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile lor.
• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și autocolantele.
• Nu lăsați niciodată copiii sau persoanele nefamiliarizate cu aceste instrucțiuni să folosească aparatul. Este posibil ca reglementările locale să limiteze vârsta operatorului.
• Monitorizați permanent o persoană cu capacități fizice sau mintale reduse, care utilizează produsul. Un adult responsabil trebuie să fie prezent în permanență.
• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acestea vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.
• Nu folosiți produsul dacă este deteriorat sau dacă nu funcționează corect.
• Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane.

Siguranța în lucru

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați acest produs numai pentru tunderea gazonului. Nu este permisă utilizarea acestui produs pentru alte lucrări.
• Utilizați echipamentul de protecție personală. Consultați Echipament individual de protecție la pagina 484.
• Asigurați-vă că știți cum să opriți rapid motorul în caz de urgență.
• Nu utilizați produsul în ploaie sau în condiții de umezeală. Riscul de electrocutare crește dacă apa pătrunde în produs.
• Nu utilizați produsul decât dacă au fost montate corect cuțitul și toate capacele. Un cuțit montat incorrect se poate slăbi, provocând vătămări corporale.
• Asigurați-vă că lama nu lovește obiecte, precum pietre și rădăcini. Acestea pot deteriora cuțitul și pot îndoi arborele motorului. Un ax îndoit poate genera vibrații puternice și prezintă un risc foarte ridicat de slăbire a cuțitului.
• Dacă lama lovește un obiect sau dacă observați vibrații, opriți produsul imediat. Opriți motorul, rotiți cheia de siguranță la 0 și scoateți bateria. Așteptați până se opresc componentele aflate în

mișcare. Verificați dacă produsul este deteriorat. Strângeți componentele slăbite. Reparați avariile și înlocuiți componentele deteriorate. Reparațiile trebuie efectuate de un agent de service autorizat.

• Nu atașați niciodată maneta frânei de motor la mâner, în mod permanent, atunci când motorul este pornit.
• Poziționați produsul pe o suprafață stabilă, plană și porniți-l. Asigurați-vă că lama nu atinge solul sau alte obiecte.
• Stați întotdeauna în spatele produsului atunci când îl utilizati.
• Mențineți toate roțile pe sol și îneți ambele mâini pe mâner când utilizați produsul. Feriți-vă mâinile și picioarele de cuțitele rotative.
• Nu înclinați produsul când porniți motorul sau în timp ce întrebuințați produsul.
• Fiți atent atunci când trageți produsul în spate.
• Nu ridicati niciodată produsul când motorul este pornit. Dacă trebuie să ridicati produsul, mai întai opriți motorul, rotiți cheia de siguranță la 0 și scoateți bateria.
• Nu mergeti cu spatele în timp ce utilizati produsul.
• Opriți motorul când este necesar să încinați produsul pentru transport sau înainte de a trece peste o zonă fără iarbă, de exemplu poteci de pietriș, piatră sau asfalt.
• Nu alergați cu produsul când motorul este pornit. Întotdeauna mergeti în timp ce utilizati produsul.
• Opriți motorul înainte de a schimba înălțimea de tăiere. Nu efectuați niciodată reglări cu motorul pornit.
• Nu lăsați niciodată produsul să iasă din câmpul vizual cu motorul pornit. Opriți motorul și asigurați-vă că echipamentul de tăiere nu se rotește.
• Vibrațiile produsului în timpul funcționării pot fi diferite de valoarea de vibrații declarată în Date tehnice la pagina 500. Diferența este dată de variațiile din modurile de utilizare a produsului. Dacă întrebuințați produsul frecvent sau pe durate mari, faceți pauze dese pentru a preveni afecțiunile fizice determinate de vibrații.

Instrucțiuni de siguranță pentru utilizare

Echipament individual de protecție

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Echipamentul individual de protecție nu pot elimina complet riscul de rănire, însă pot reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.
• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul descult.

• Utilizați pantaloni lungi, groși.

• Purta și mănuși de protecție atunci când este necesar, de exemplu atunci când conectați, inspectați sau curățați echipamentul de tăiere.

• Recomandăm folosirea de echipament de protecție a auzului.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispositive de siguranță care sunt deteriorate sau care nu funcționează corect.
• Nu înlăturați și nu aduceți modificări la dispozitivele de siguranță.
• Verificați regulat dispozitivele de siguranță. În cazul în care dispozitivele de siguranță sunt deteriorate sau nu funcționează corect, adresați-vă Husqvarna agentului de service.

Verificarea capacului de tăiere

Capacul de tăiere reduce vibrațiile în produs și scade riscul de rănire de la cuțit.

- Examinați capacul de tăiere și asigurați-vă că nu există defecte, precum fisuri.

Pentru a efectua verificarea cheii de siguranță

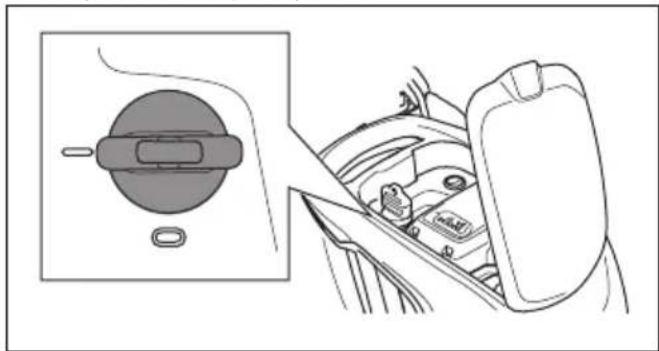

Cheia de siguranță este sub capacul bateriei. Cheia de siguranță conectează bateria care alimentează motorul cu energie.

• Porniți și opriți motorul pentru a verifica cheia de siguranță.
• În cazul în care cheia de siguranță funcționează corect, motorul pornește doar atunci când cheia de siguranță este în poziția 1.

Verificarea capacului posterior

Carcasa posterioară reduce riscul ejectării obiectelor în direcția operatorului.

• Asigurati-vă că capacul posterior nu este deteriorat.
• Asigurați-vă că arcurile care închid capacul posterior nu sunt deteriorate.
• Înlocuiți arcurile deteriorate și componentele deteriorate.

- Asigurați-vă că capacul posterior se poate deplasa lin pe balamale.

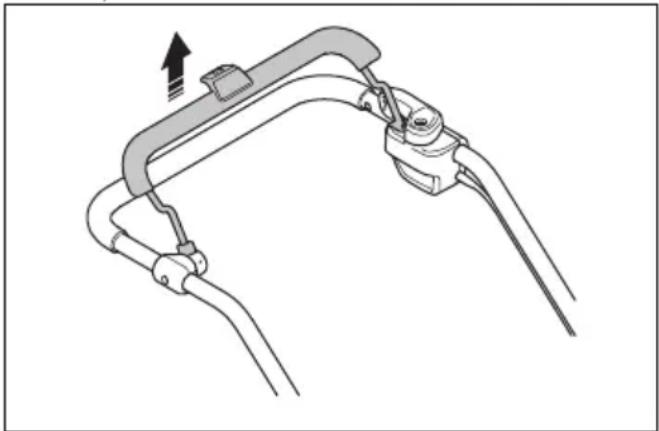

Verificați maneta frânei de motor

Maneta frânei de motor oprește motorul. Când maneta frânei de motor este eliberată, motorul se oprește.

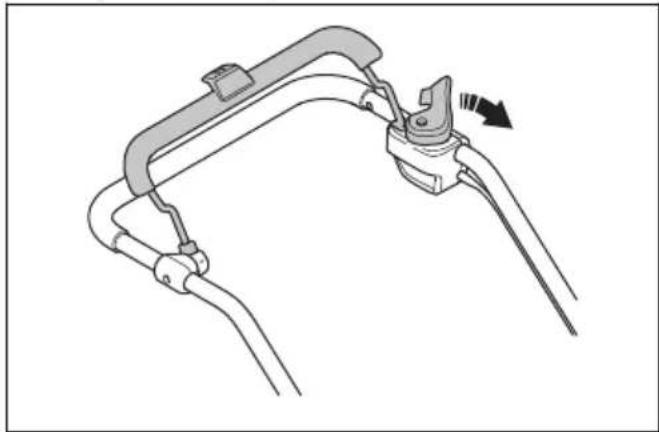

• Porniți produsul. Consultați Pornirea produsului la pagina 490.

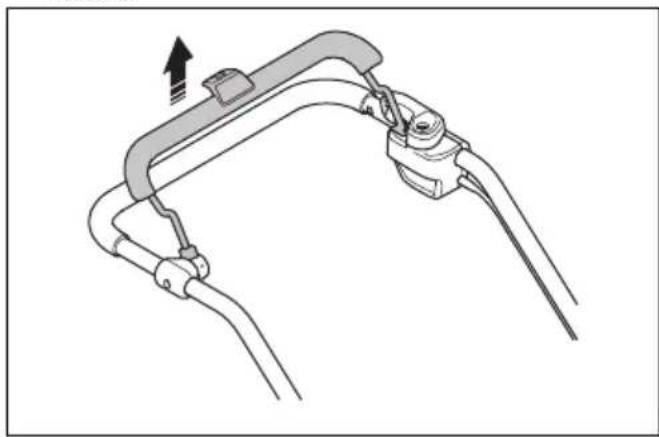

• Eliberați maneta frânei de motor.

- Asigurați-vă că produsul se oprește. Dacă motorul nu se oprește în 3 secunde, solicitați unui agent de service autorizat Husqvarna să regleze frâna de motor.

Verificarea inhibitorului de pornire

Verificați inhibitorul de pornire pentru a vă asigura că acesta împiedică funcționarea demarorului.

1. Împingeți maneta frânei de motor în direcția mânerului. Inhibitorul de pornire oprește mișcarea.
2. Împingeti inhibitorul de pornire în afară.

1. Eliberați inhibitorul de pornire și asigurați-vă că revine la poziția sa inițială.

Siguranța bateriei

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Utilizați numai baterii reîncărcabile Husqvarna ca sursă de alimentare pentru produsele Husqvarna

asociate. Pentru a evita rănirea, nu folosiți bateria ca sursă de alimentare pentru alte dispositive.

• Nu utilizati baterii nereîncărcabile.
• Risc de electrocutare. Nu conectați bornele bateriei la chei, monede, şuruburi sau alte metale. Aceasta poate cauza scurtcircuitarea bateriei.
• Nu puneti obiecte în fantele de aerisire a bateriei.

• Feriți bateria de lumina solară, de căldură sau de flăcări deschise. Bateria poate exploda și provoca arsuri și/sau arsuri chimice.

• Feriți bateria de ploaie și de condiții de umezeală.

• Feriți bateria de microunde și de înaltă presiune.
• Nu încercați să demontați sau să spargeți bateria.
• Dacă există scurgeri de lichid dintr-o baterie, nu lăsați lichidul să intre în contact cu pielea sau ochii. Dacă ați atins lichidul, curătați zona cu apă din abundență și consultați medicul.
• Utilizați bateria din produs numai când temperatura ambiantă este între 5 și 40 °C.
• Utilizați încărcătorul bateriei numai când temperatura ambiantă este între 5 și 40 °C.
• Bateria nu se va încărca dacă temperatura sa depășește 50 °C.
• Nu curățați niciodată cu apă bateria sau încărcătorul de baterii. Consultați Curățarea bateriei și încărcătorului la pagina 494.
• Nu utilizati o baterie deteriorata.
• Depozitați bateriile la distanță de obiecte de metal, de exemplu cuie, monede, bijuterii.

Siguranța încărcătorului de baterii

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați numai încărcătoare de baterii QC pentru a încărca bateriile de schimb Husqvarna.
• Pericol de electrocutare sau de scurtcircuit. Nu puneti obiecte în fantele de aerisire a încărcătorului. Nu încercați să dezasamblați încărcătorul de baterii. Nu conectați bornele încărcătorului la obiecte metalice. Folosiți o priză de curent aprobată.
• În timpul funcționării, acest produs generează un câmp electromagnetic. În anumite condiții, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul vătămare gravă sau de deces, recomandăm persoanelor cu implanturi medicale să se consulte cu medicul și cu producătorul implantului medical înainte de a utiliza acest produs.
• Asigurați-vă periodic că cablul de alimentare al încărcătorului de baterii nu este deteriorat și că nu prezintă fisuri.

• Nu ridicați încărcătorul de baterii ținând de cablul de alimentare. Pentru a deconecta încărcătorul de baterii de la priza de perete, trageți de ștecăr. Nu trageți de cablul de alimentare.

• Tineți cablul de alimentare și prelungitoarele la distanță de apă, ulei și muchiile ascuțite. Asigurați-vă că acest cablu nu este prins în uși, garduri sau în alte locuri similare. În caz contrar, încărcătorul poate intra sub tensiune.

• Nu curățați încărcătorul de baterii folosind apă.
• Acest încărcător de baterii poate fi utilizat de către copiii cu vârsta peste 8 ani și de către persoane ce au capacități fizice, senzoriale sau mentale reduse sau care nu au experiența și cunoștințele necesare, dacă sunt supravegheate sau au primit instrucțiuni referitoare la utilizarea încărcătorului de baterii în siguranță și înțeleg riscurile implicate. Copiii nu trebuie să se joace cu încărcătorul de baterii. Curățarea și întreținerea nu trebuie efectuate de copii fără supraveghere.
• Nu încărcați baterii nere încărcabile în încărcătorul de baterii.
• Nu utilizați încărcătorul de baterii în apropiere de materiale inflamabile sau materiale care pot cauza coroziune. Nu acoperiți încărcătorul bateriei. În caz de fum sau de incendiu, scoateți ștecărul încărcătorului de baterii.
• Nu utilizati un încărcător de baterii deteriorat.
• Încărcați bateria numai în interior, într-o încăpere cu aerisire adecvată și departe de lumina soarelui. Nu încărcați bateria în medii umede.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Pentru a preveni pornirea accidentală în timpul operațiilor de întreținere, rotiți cheia de siguranță la 0 și scoateți bateria. Așteptați minimum 5 secunde înainte de a începe lucrările de întreținere.
• Efectuați numai lucrările de întreținere care se regăsesc în acest manual al operatorului. Lucrările mai complexe și reparațiile profesionale trebuie efectuate de un agent de service autorizat. Discutați cu agentul de service cel mai apropiat de dvs. pentru mai multe informații.
• Efectuați lucrările de întreținere în mod corect pentru a prelungi durata de viață a produsului și reduce pericolul de accidente.
• Înlocuiți piesele deteriorate, uzate sau defecte. Utilizați întotdeauna piese de schimb originale de la producător. Alte piese de schimb pot deteriora produsul și pot crește riscul de accidente.
• Pentru a preveni rănirea, nu demontați și nu aduceți modificări la dispozitivele de siguranță.
• Puneți-vă mănuși de protecție rezistente atunci când utilizați echipamentul de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.
• Mențineți tăișurile de tăiere ascuțite și curățate pentru performanță și siguranță optimă.
• Permiteți agentului de service să verifice periodic produsul și să efectueze reglajele și reparațiile necesare.
• Respectați instrucțiunile privind modul de schimbare a accesoriiilor. Utilizați numai accesoriiile furnizate de producător.
• Atunci când nu este în funcțiune, păstrați produsul, bateria și încărcătorul în interior, într-un loc uscat și încuiat. Asigurați-vă că persoanele neavizate și copiii nu au acces la produs, la baterie sau la încărcător.

Asamblarea

Introducere

AVERTISMENT: Înainte de a asambla produsul, citiți capitolul privind siguranța.

AVERTISMENT: Pentru a preveni pornirea accidentală în timpul asamblării, rotiți cheia de siguranță la 0, scoateți bateria și așteptați minimum 5 secunde.

Asamblarea mânerului

Nota: Este recomandat ca această procedură să fie realizată de 2 persoane.

Nota: Nu îndepărtați produsul din cutie atunci când asamblăți mânerul. Cutia poate fi utilizată drept suport pentru mâner în timpul asamblării.

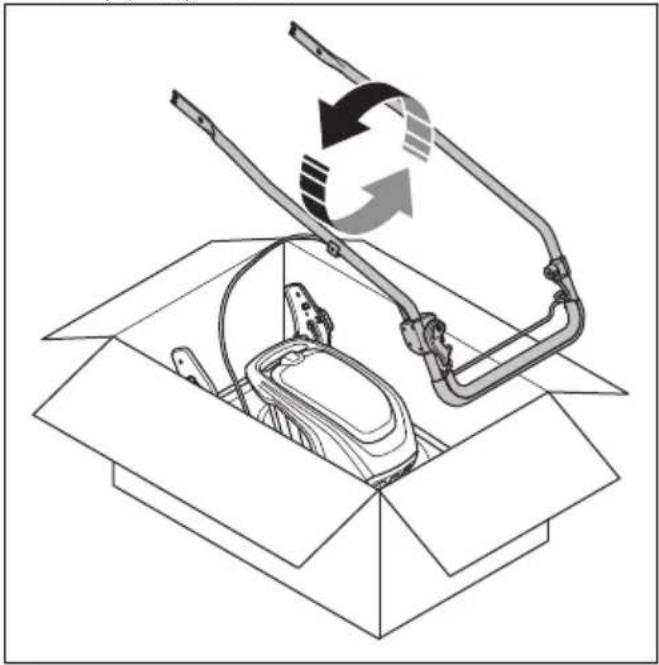

1. Ridicati și rotiți mânerul.

ATENTIE: Aveți grijă și asigurați-vă că cablul nu se deteriorează atunci când rotiți mânerul.

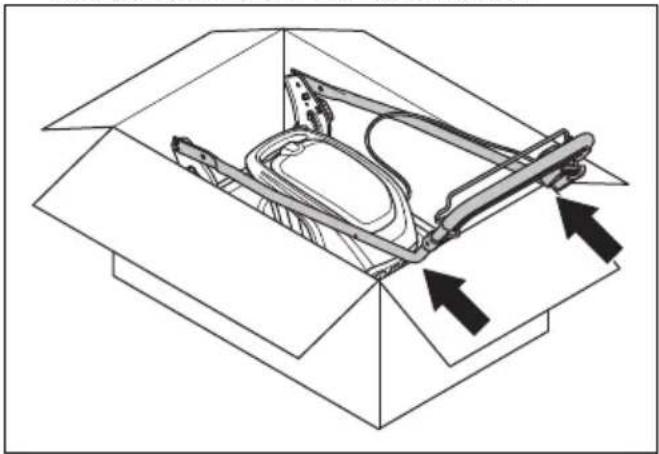

1. Puneti mânerul pe produsul. Înclinați mânerul față de cutie pentru a-l sprijini. Consultați ilustrația.

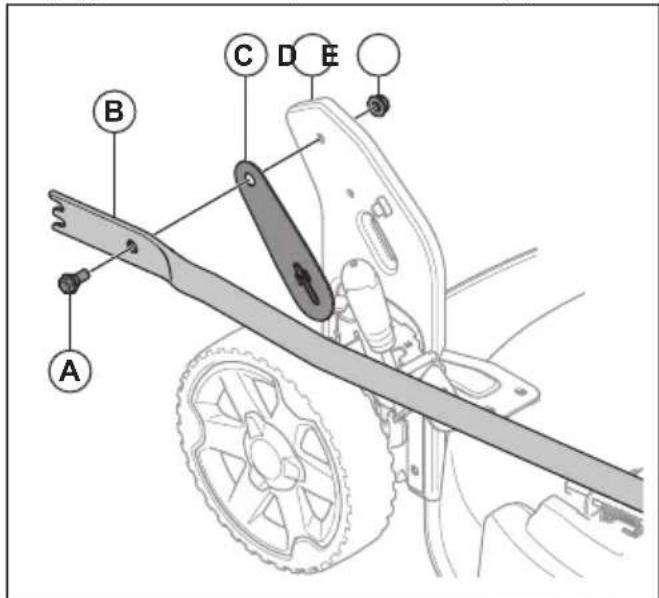

1. Împingeti şurubul (A) prin mâner (B), şaiba de plastic (C) şi consola de susținere a mânerului (D).

A B C D E

1. Strângeti complet piulița (E).

2. Scoateți produsul din cutie.

3. Pliati mânerul în poziție verticală.

1. Setați înălțimea mânerul la setarea cea mai mică. Consultați Pentru a regla mânerul la pagina 488.

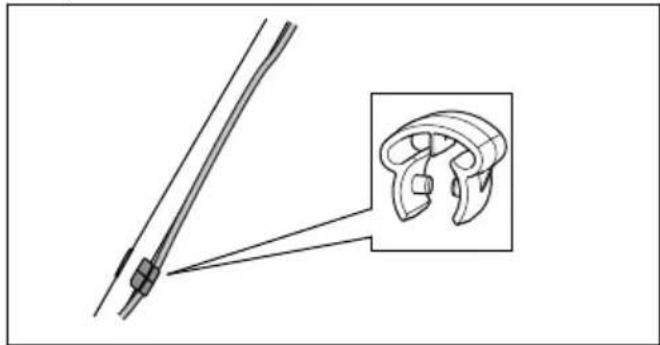

2. Fixați cablul la partea inferioară a mânerului cu ajutorul clemei.

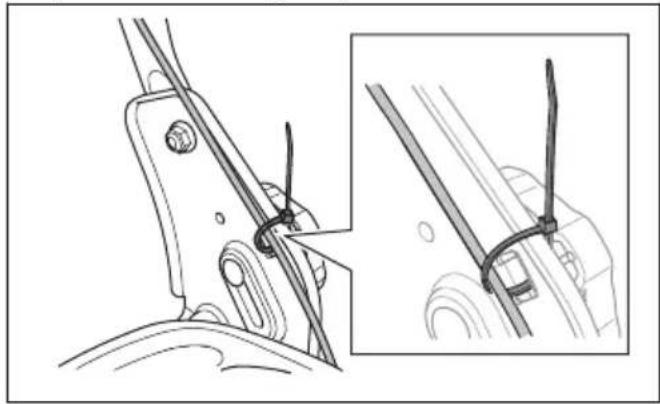

1. Atașați partea inferioară a cablului la consola de montare a mânerului cu legătura pentru cablu. Tăiați partea rămasă a legăturii pentru cablu.

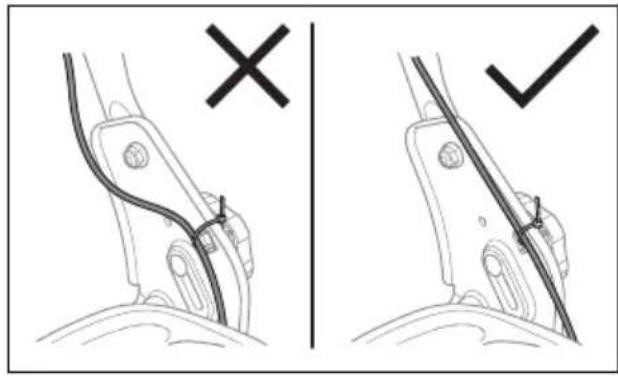

Nota: Asigurați-vă că cablul este fixat corect. Un cablul care nu este suficient de strâns poate duce la deteriorarea acestuia atunci când colectorul de iarbă este montat.

Pentru a regla mânerul

1. Slăbiți butoanele inferioare.
2. Deplasați butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului.

1. Setați înălțimea mânerului într-una dintre cele 2 poziții disponibile.

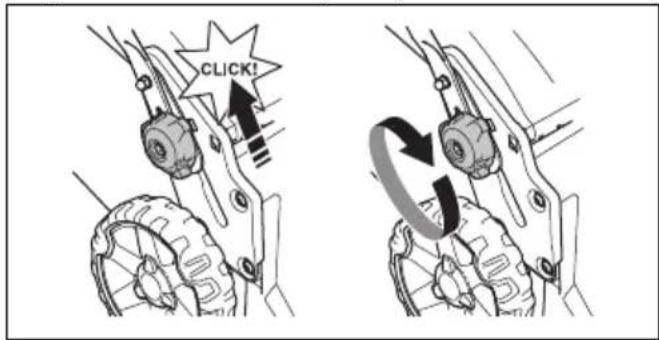

2. Deplasați butoanele în sus în direcția mânerului, până când acestea se opresc și se aude un clic.

CLICK!

1. Strângeți rozetele până la capăt.

Functionarea

Introducere

AVERTISMENT: Înainte de a utiliza produsul, trebuie să citiți și să înțelegeți capitolul privind siguranța.

Husqvarna Connect

Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.
• Informații despre piese pentru produse și service și asistență pentru acestea.

Pentru a începe să utilizați Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe dispozitivul dvs. mobil.

2. Înregistrati-vă în aplicația Husqvarna Connect.

3. Urmati paşii cu instrucțiuni din aplicația Husqvarna Connect pentru a conecta și înregistra produsul.

Aşezarea produsului în poziția de funcționare

1. Asigurați-vă că rozetele inferioare nu sunt foarte strânse. Consultați Pentru a regla mânerul la pagina 488
2. Pliati mânerul în poziție verticală.

1. Deplasați butoanele în sus în direcția mânerului, până când acestea se opresc și se aude un clic.

CLICK!

1. Strângeti butoanele până la capăt.

AVERTISMENT: Nu folosiți produsul decât dacă mânerul este pliat complet în sus și fixat la una din pozițiile de înălțime corespunzătoare. Consultați Pentru a regla mânerul la pagina 488.

Pentru a seta înălțimea de tăiere

1. Deplasați spre spate pârghia înălțimii de tăiere pentru a mări înălțimea de tăiere.

2. Deplasa și înainte pârghia înălțimii de tăiere pentru a reduce înălțimea de tăiere.

ATENTIE: Nu setați o înălțime de tăiere prea scăzută. Cuțitele pot atinge solul dacă suprafața gazonului nu este plană.

Baterie

AVERTISMENT: Înainte de a utiliza bateria, trebuie să citiți și să înțelegeți capitolul privind siguranța. Trebuie, de asemenea, să citiți și înțelegeți informațiile din manualul operatorului privind bateria și încărcătorul.

Păstrați bateria și încărcătorul la temperaturile ambiante corecte.

	Temperatură ambientă
Folosirea bateriei 5-40 °C
Încărcarea bateriei 5-40 °C

Stare baterie

Afişajul arată capacitatea rămasă a bateriei și dacă există probleme cu ea. Apăsați butonul indicator al bateriei pentru a obține informații despre starea de încărcare a bateriei. Simbolul de avertisment de pe baterie se aprinde când apare o eroare. Consultați Baterie la pagina 496.

1 2 3 4

Lumini LED	Stare baterie
Toate LED-urile sunt aprinse	Complet încărcată (76-100%)
Lumini LED Stare baterie
Sunt aprinse LED-urile 1,2 și 3	Bateria este încărcată în proporție de 51-75%
Sunt aprinse LED-urile 1și 2	Bateria este încărcată în proporție de 26-50%
Este aprins LED-ul 1	Bateria este încărcată în proporție de 6-25%.
LED-ul 1 se aprinde inter-mitent	Bateria este încărcată în proporție de 0%-5%.

Încărcarea bateriei

Încărcați bateria înainte de prima utilizare. Bateria este încărcată în proporție de doar 30 % la livrarea către client.

Nota: Încărcătorul trebuie conectat la o sursă de alimentare având tensiunea și frecvența specificate pe plăcuța de identificare.

Bateria nu se încarcă dacă temperatura acesteia este mai mare de 50° C. Încărcătorul de baterii reduce temperatura bateriei înainte de a începe încărcarea.

1. Conectați un capăt al cablului de alimentare al încărcătorului la mufa acestuia.
2. Conectați celălalt capăt al cablului de alimentare al încărcătorului la o priză de curent cu împământare. LED-ul de pe încărcătorul bateriei se aprinde o singură dată, în culoarea verde.

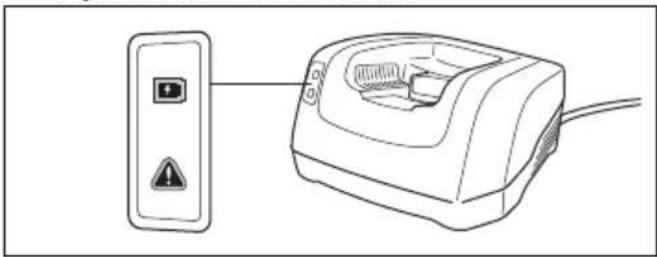

1. Introduceți bateria în încărcătorul aferent. Lumina verde de pe încărcător se aprinde atunci când bateria este conectată corect la încărcător.

1. Atunci când toate LED-urile de pe baterie sunt aprinse, bateria este încărcată complet. Încărcați bateria timp de maximum 24 de ore.

2. Pentru a decupla încărcătorul de baterii de la priza de curent, trageți de ștecher și nu de cablul de alimentare.

3. Scoateți bateria din încărcător.

Pornirea produsului

1. Deschideți capacul bateriei.

2. Introduceți o baterie încărcată în unul dintre suporturile pentru baterii. Pentru o durată mai lungă de funcționare, puneți a doua baterie încărcată în celălalt suport pentru baterii.

3. Rotiți cheia de siguranță la 1.

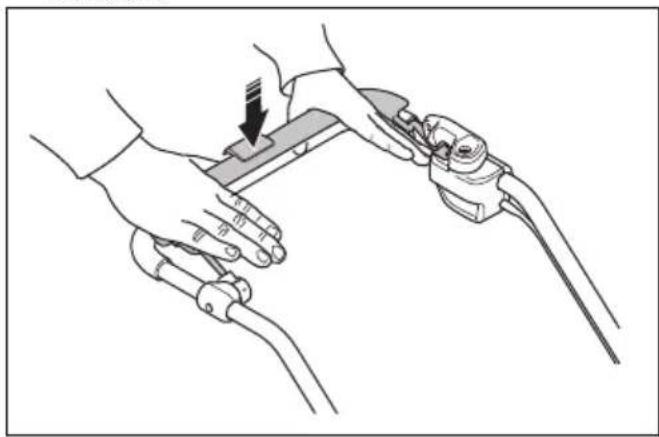

1. Stati în spatele produsului.
2. Slăbiți inhibitorul de pornire.

1. Împingeți maneta frânei de motor în direcția mânerului.

Utilizarea transmisiei pe roți (LC 251iS)

- Împingeti maneta de transmisie în direcția mânerului.

• Eliberați maneta de transmisie pentru a dezactiva transmisia, de exemplu atunci când vă apropiati de un obstacol.
• Înainte de a trage produsul în spate, decuplați transmisia și împingeți produsul înainte cu aproximativ 10 cm.

Utilizarea funcției SavE™ SavE™

Produsul are o funcție de economisire a bateriei (SavE™) care îi asigură o durată mai lungă de funcționare.
- Apăsați butonul SavE ™ în poziția 1 pentru a porni funcția.

- Apăsați butonul SavE ™ în poziția 2 pentru a opri funcția.

Nota: Funcția SavE™ se dezactivează automat când condițiile la sol impun o putere mai mare. Funcția SavE™ se activează din nou automat când condițiile la sol o permit.

Functionarea cu sarcină ridicată

Atunci când produsul taie iarbă lungă sau umedă, motorul își mărește automat turația. Motorul revine la modul standard când sarcina ridicată nu mai este necesară.

Oprirea motorului

În timpul funcționării, cuțitul și motorul se pot opri temporar din cauza unor obstacole precum blocarea ierbii sub capacul de tăiere. Dacă se întâmplă acest lucru și țineți maneta frânei de motor apăsată în jos, produsul repornește automat. Dacă produsul nu repornește în 5-10 secunde, poate fi necesar să curățați sub capacul de tăiere. Consultați Curățarea produsului la pagina 494.

AVERTISMENT: Dacă motorul se oprește, produsul încearcă să repornească automat timp de 5-10 secunde. Așteptați cel puțin 15 secunde înainte de a vă uita sub capacul de tăiere.

AVERTISMENT: Înainte de a verifica sub capacul de tăiere, eliberați maneta frânei de motor, rotiți cheia de siguranță la 0, scoateți bateria și așteptați cel puțin 5 secunde. Există riscul de accidentare dacă obstacolul este îndepărtat și produsul pornește accidental.

Oprirea produsului

AVERTISMENT: Rotiți cheia de siguranță la poziția 0 înainte să lăsați produsul să iasă din câmpul vizual.

1. Eliberați maneta frânei de motor pentru a opri motorul.

1. Deschideți capacul bateriei și rotiți cheia de siguranță la 0.

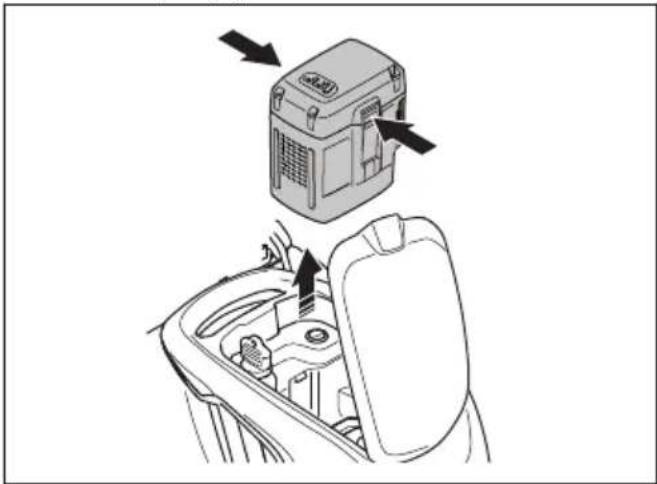

1. Pentru a scoate bateria, apăsați cele 2 butoane de eliberare și trageți bateria în afară.

1. Încărcați bateria dacă este slabă. Pentru mai multe informații, consultați Încărcarea bateriei la pagina 490.

Utilizarea produsului cu colectorul de iarbă

AVERTISMENT: Nu utilizați produsul fără un colector de iarbă sau fără ca capacul posterior să fie închis. Obiectele pot ejecta și pot cauza vătămarea operatorului.

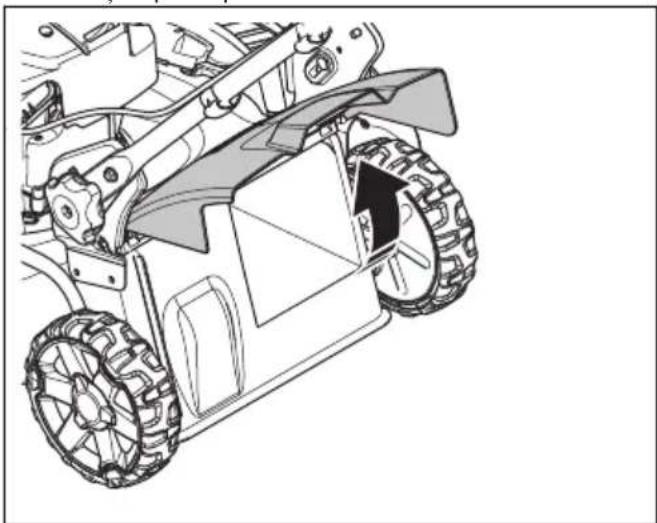

1. Ridicati capacul posterior.

1. Puneti colectorul de iarbă pe consolă.

2. Scoate ți capacul posterior și puneți-l pe cadrul sacului de iarbă.

Trecerea produsului în modul de descărcare laterală

1. Ridicați capacul posterior și scoateți sacul de iarbă, dacă este montat.
2. Închideți capacul posterior și asigurați-vă că este bine închis pe produs.

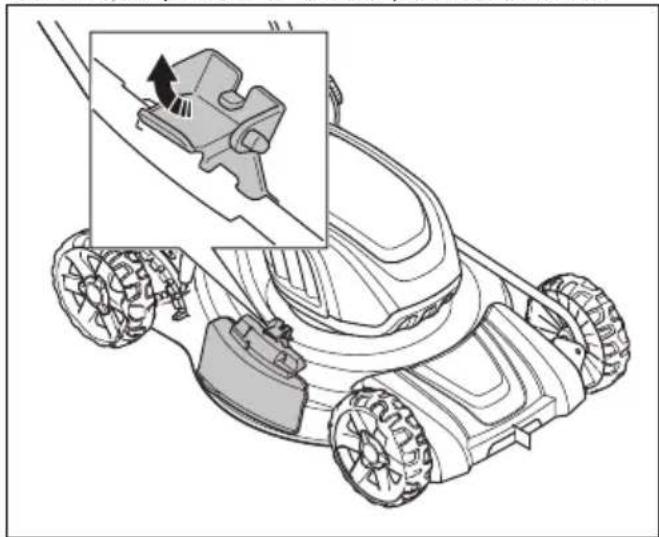

3. Ridicati dispozitivul de blocare pentru descărcare.

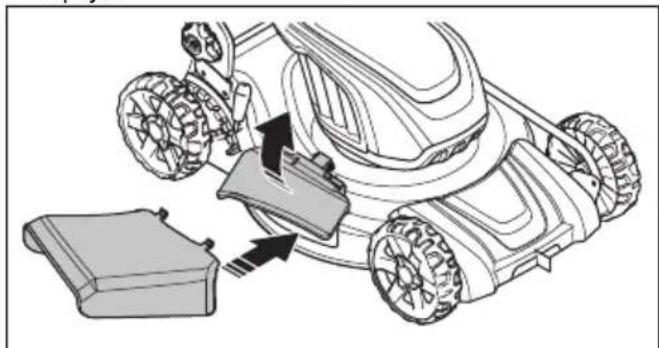

1. Deschideți capacul de descărcare laterală și instalați deflectorul de descărcare laterală pe știfturile de sprijin.

1. Lăsați capacul de descărcare laterală să se închidă pe deflectorul de descărcare laterală. Asigurați-vă că deflectorul de descărcare laterală este bine poziționat înainte de a utiliza produsul.

Golirea colectorului de iarbă

ATENTIE: Ridicati colectorul de iarbă când îl miscati, pentru a preveni uzarea sa.

1. Ridicați colectorul de iarbă prinzându-I de mânerul cadrului.
2. Folosiți mânerul cadrului și mânerul sacului când goliți colectorul de iarbă.

Obținerea rezultatelor bune

- Utilizați întotdeauna o lamă ascuțită. O lamă tocită oferă rezultate neregulate, iar suprafața tăiată a ierbii se îngălbenește. De asemenea, o lamă ascuțită folosește mai puțină energie decât o lamă tocită.

• Nu tăiați niciodată mai mult de ½ din lungimea ierbii. Folosiți cea mai mare înălțime de tăiere când începeți să tăiați iarba. Verificați rezultatul și coborâți înălțimea de tăiere la un nivel convenabil. Dacă iarba este foarte înaltă, deplasați aparatul încet și tundeți de două ori, dacă este necesar.
• Tăiați de fiecare dată în altă direcție, pentru a preveni formarea de dungi pe gazon.
• Ridicați capacul posterior și scoateți colectorul de iarbă.
• Dacă obturatorul pentru resturi vegetale și cuțitul de mărunțire sunt atașate, îndepărtați-le.
• Închideți capacul posterior, înainte de utilizarea produsului. Atunci când utilizați produsul, iarba tăiată este evacuată pe sub capacul posterior.
• Păstrați capacul de tăiere curat. Acumularea de iarbă și de murdărie pe partea interioară a capacului de tăiere poate reduce calitatea rezultatului tăierii. Consultați Curăț area produsului la pagina 494.

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța.

Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service.

Pentru informații mai detaliate, consultați www.husqvarna.com.

Program de întreținere

Intervalele de întreținere sunt calculate având în vedere o utilizare zilnică a produsului. Intervalele se modifică dacă produsul nu este utilizat zilnic.

Pentru operațiunile de întreținere marcate cu *, consultați instrucțiunile din Siguranță la pagina 480.

	La fieca-re utiliza-re	Lunar	În fiecare sezon
Efectuați o inspecție generală X
Curățați produsul X
Verificați inhibitorul de pornire * X
Asigurați-vă că dispozitivele de siguranță de pe produs nu sunt defecte *	X
Examinați echipamentul de tăiere X
Examinați capacul de tăiere * X
Verificați maneta frânei de motor * X
	La fieca-re utilizare	Lunar	În fiecare sezon
Verificați dacă bateria este deteriorată X
Verificați nivelul de încărcare a bateriei X
Asigurați-vă că butoanele de eliberare de pe baterie funcționează corect și că bateria este fixată în produs	X
Verificați dacă încărcătorul de baterii nu prezintă deteriorări și asigurați-vă că funcționează corect.		X
Examinați conexiunile dintre baterie și produs. Examinați, de asemenea, cone-xiunea dintre baterie și încărcător.			X

Pentru a efectua o inspectie generală

• Asigurați-vă că şuruburile și piulițele produsului sunt strânse.
• Asigurati-vă că cablurile de pe produs nu sunt într-o poziție în care să poată fi deteriorate.

Curățarea produsului

• Curățați componentele din plastic cu o cârpă curată și uscată.
• Nu utilizați apă pentru a curăța produsul. Apa poate pătrunde în baterie sau în motor și poate provoca scurtcircuite sau poate avaria produsul.
• Nu utilizati o instalatie de spălare cu presiune ridicată pentru a curăța produsul.
• Nu stropiți niciodată direct motorul cu apă.
• Folosiți o perie pentru a elimina frunzele, iarba și murdăria.

Curățarea bateriei și încărcătorului

AVERTISMENT: Nu curățați niciodată cu apă bateria sau încărcătorul bateriei.

AVERTISMENT: Nu folositi chimicale pentru a curăța bateria.

• Asigurați-vă că bateria și încărcătorul sunt curate și uscate înainte să introduceți bateria în încărcător.
• Curățați bornele bateriei cu aer comprimat sau cu o cârpă moale și uscată.
• Curățați suprafețele bateriei și încărcătorul cu o cârpă moale și uscată.

Pentru a examina echipamentul de tăiere

AVERTISMENT: Pentru a preveni pornirea accidentală, rotiți cheia de

siguranță la 0, scoateți bateria și așteptați cel puțin 5 secunde.

AVERTISMENT: Purtați mănuși de protecție când efectuați întreținerea echipamentului de tăiere. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Examinați echipamentul de tăiere pentru a identifica eventuale deteriorări sau crăpături. Înlocuiți întotdeauna un echipament de tăiere deteriorat.
2. Observați cuțitul pentru a vedea dacă este deteriorat sau tocit.

Nota: După ascuțirea cuțitului, acesta trebuie echilibrat. Solicitați unui centru de service să ascută, să monteze la loc și să echilibreze cuțitul. Dacă loviți un obstacol care determină produsul să se oprească, înlocuți cuțitul deteriorat. Solicitați centrului de service să estimeze dacă lama poate fi ascuțită sau trebuie înlocuită.

Înlocuirea cuțitului

Consultați Date tehnice la pagina 500 pentru tipul corect de cuțit.

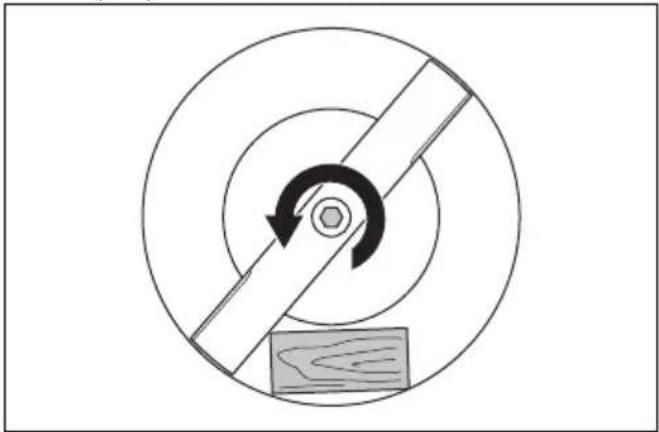

AVERTISMENT: Blocați cuțitul cu o bucată de lemn pentru a preveni rănirea degetelor când îl înlocuți. Cuțitul se poate mișca și când motorul e oprit, iar degetele se pot prinde între cuțit și piesele fixe.

1. Blocati cuțitul cu o bucată de lemn.

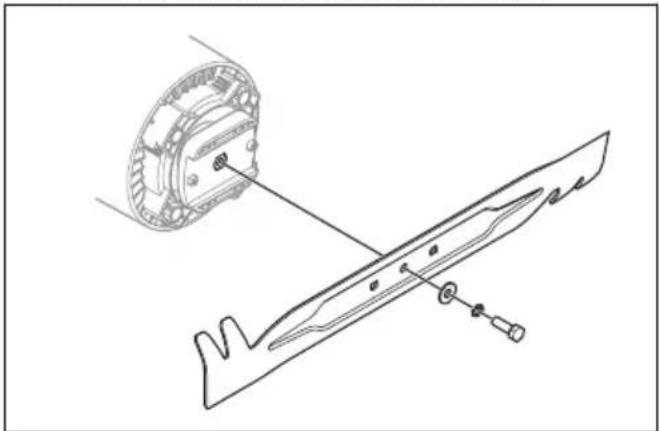

1. Îndepărtati şurubul cuțitului, şaibele și cuțitul.

1. Examinați suportul și șurubul cuțitului pentru a vedea dacă există deteriorări.
2. Examinați arborele motorului pentru a vă asigura că nu s-a îndoit.

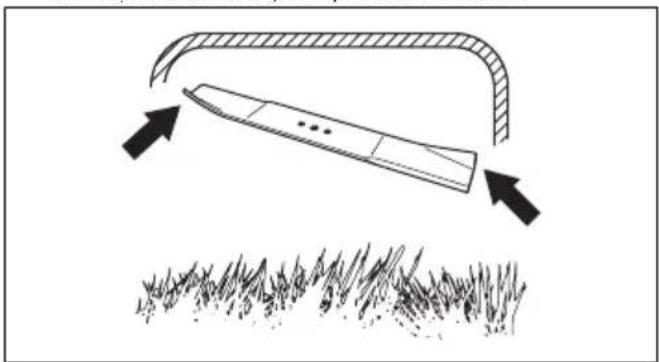

3. Când montați un cuțit nou, îndreptați capetele oblice ale cuțitului în direcția capacului de tăiere.

1. Asigurați-vă că cuțitul este aliniat cu centrul arborelui motorului.

2. Bloca ți cuțitul cu o bucată de lemn. Montați șaibele și strângeți șurubul la un cuplu de 23 – 28 Nm.

1. Învârtiți cuțitul cu mâna și asigurați-vă că se rotește liber.

AVERTISMENT: Purtati mănuși de protectie rezistente. Cuțitul este foarte ascuțit și vă puteți tăia foarte ușor.

1. Porniți produsul pentru a efectua un test al cuțitului. Dacă cuțitul nu este prins corect, produsul vibrează sau rezultatele de tăiere sunt nesatisfăcătoare.

Verificarea deflectorului de descărcare laterală

Deflectorul de descărcare laterală este atașat la deschiderea pentru descărcare laterală a produsului. Scade riscul expulzării de obiecte în directția poziției de tăiere a operatorului.

1. Asigurați-vă că deflectorul descărcare laterală nu este deteriorat.
2. Examinați deflectorul de descărcare laterală. Asigurați-vă că nu vedeți defecte, cum ar fi crăpături sau arcuri rupte care împing ușa pentru închidere.
3. Înlocuiți deflectorul de descărcare laterală sau arcurile, dacă sunt deteriorate.

Depanarea

Baterie

LED pe baterie Cauză Solutie
Ledul verde se aprinde intermitent.	Tensiunea bateriei este joasă.	Încărcați bateria. Consultați Încărcarea bateriei la pagina 490.
Ledul de eroare al bateriei luminează intermi- tent.	Bateria este prea rece sau prea fierbinte pen- tru a fi utilizată.	Lăsați bateria să se răcească sau mutați-o în interior pentru a o încălzi. Când bateria are temperatura corectă, aceasta poate fi utilizată din nou. Utilizați bateria din produs numai când tempe- ratura ambiantă este între 5 și -40 °C.
	Bateria este descărcată.	Încărcați bateria. Consultați Încărcarea bateriei la pagina 490.
Ledul de eroare a bate- riei se aprinde.	Există o eroare perma- nentă la baterie.	Adresați-vă reprezentatului dvs. de service Husqvarna.

Încărcător de baterii

LED-ul de pe încărcăto-rul de baterii	Cauză Soluție
LED-ul de eroare se aprinde intermitent sau rămâne aprins.	Încărcătorul bateriei este prea rece sau prea fierbinte pentru a fi utilizat.	Lăsați încărcătorul bateriei să se răcească sau mutați-l în interior pentru a-l încălzi. Când încărcătorul bateriei are temperatura corectă, acesta poate fi utilizat din nou. Utilizați încărcătorul bateriei când temperatura ambiantă este între 5 și -40 °C.
	Alte erori. Adresați-vă reprezentatului dvs. de service Husqvarna.

Maşină de tuns iarbă

Indicatorul de avertisment (LED de eroare) se află sub capacul bateriei.

Problemă LED de eroare (nu-măr de aprinderi intermitente)	Cauză Soluție
LED-ul de eroa-re luminează inter- mitent. Produsul nu funcționează corect.	3	Cuțitul este blocat.
	5 Turația motorului scade prea mult și motorul se oprește.	Măriți înălțimea de tăiere. Consultați Pentru a seta înălțimea de tăiere la pagi-na 489.
	681	Transmisia sau roțile sunt blo-cate.
	10 Controlul motorului este prea fierbinte.	Opriți motorul și așteptați până când acesta se răcește.
LED-ul de eroare luminează intermi-tent. Produsul se oprește.	Fără luminare in- termitentă	Defecțiune la nivelul conecto- rului bateriei.
	3	Motorul este suprasolicitat.
	8 Bateria este slabă	Încărcați bateria. ConsultațiÎncărcarea bateriei la pagina 490.
	9 Eroare la nivelul bateriei sau nu există semnal de la bate-rie.	Instalați bateria corect în produs și exa-minați conectorul bateriei. Dacă LED-ul de eroare de pe baterie se aprinde inter- mitent, ConsultațiBaterie la pagina 496.
	15 Procedură de pornire incorec-tă. Maneta frânei de motor a fost cuplată înainte de porni-rea motorului.	Eliberați maneta frânei de motor și aștep-tați circa 5 secunde. Apăsați din nou în jos maneta frânei de motor pentru a por-ni produsul.
Alte erori.	Dacă apar alte erori, rotiți cheia de siguranță la 0, scoateți bateria și apelați la reprezentatului dvs. Husqvarna de service.

Transportul, depozitarea și eliminarea

Introducere

AVERTISMENT: Pentru a preveni pornirea accidentală în timpul transportului și depozitării, rotiți cheia de siguranță la 0, scoateți bateria și așteptați cel puțin 5 secunde.

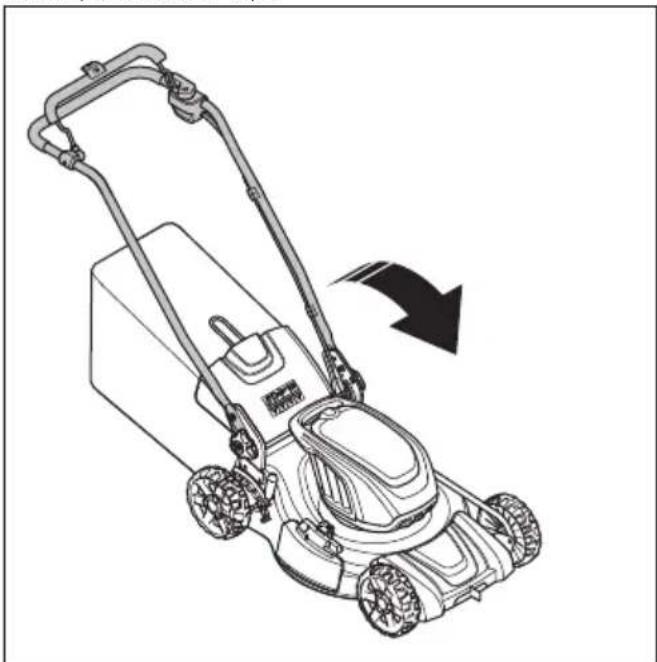

Aşezarea produsului în poziția pentru transport

1. Slăbiti butoanele inferioare.
2. Deplasați butoanele spre capătul inferior al canelurilor de pe partea stângă și de pe partea dreaptă a produsului.

1. Pliati mânerul în față.

• Cerințele din legislația privind bunurile periculoase se aplică pentru bateriile Li-ion incluse.

• Pentru transporturile comerciale cerințele speciale de pe ambalaj și etichete trebuie respectate.

• Respecta ți cu atenție reglementările privind materialele periculoase atunci când pregătiți produsul pentru transport. Pot exista reglementări locale aplicabile.

• Înainte de transport scoateți întotdeauna bateria.
• Aplicați bandă pe bornele bateriei și asigurați-vă că aceasta nu se poate deplasa în timpul transportului.
• Fixați produsul în timpul transportului.

Depozitarea

• Înainte de a depozita produsul, lăsați-l să se răcească.
• Înainte de depozitare scoateți întotdeauna bateria.
• Pentru a preveni accidentele, asigurati-vă că bateria nu este conectată la produs în timpul depozitării.
• Păstrați încărcătorul într-un spațiu închis și uscat.

- Păstrați bateria și încărcătorul de baterie într-un spațiu uscat unde nu pătrunde umezeala sau înghețul.

- Deconectați bateria de la încărcător în timpul depozitării.

- Nu depozitați bateria într-un loc unde poate apărea electricitatea statică. Nu depozitați bateria într-o cutie metalică.

- Păstrați produsul într-un loc unde temperatura ambiantă este între -10 și 40 °C.

- Păstrați bateria într-un loc unde temperatura este cuprinsă între 5 și 25 °C și departe de lumina soarelui.

- Păstrați încărcătorul de baterii într-un loc unde temperatura este cuprinsă între 5 și 45 °C și departe de lumina soarelui.

- Asigurați-vă că bateria este încărcată în proporție de 30% - 50% înainte de a o depozita pe o perioadă lungă.

- Păstrați produsul, bateria și încărcătorul de baterii într-un loc încuiat, la care nu au acces copiii și persoanele neavizate.

- Curățați produsul și asigurați-vă că colectorul de iarbă este gol.

- Efectuați procedurile de întreținere descrise în acest manual. Consultați întreținerea la pagina 493.

- Efectuați un service complet înainte de a depozita produsul pentru o perioadă lungă de timp.

Dezafectarea

Simbolurile de pe produs sau de pe ambalajul acestuia indică faptul că acest produs nu poate fi tratat ca deșeu menajer. Trebuie trimis la un centru de reciclare corespunzător pentru recuperarea echipamentelor electrice și electronice.

Asigurându-vă că aveți grijă de acest produs în mod corect, puteți contribui la neutralizarea impactului negativ potențial asupra mediului înconjurător și asupra

persoanelor; în caz contrar, putând conduce la gestionarea incorectă a deșeurilor acestui produs. Pentru informații mai detaliate referitoare la reciclarea acestui produs, contactați autoritățile, serviciul pentru deșeuri menajere sau magazinul de unde ați achiziționat produsul.

	LC 251i LC 251iS
Motor de tăiere
Tip de motor BLDC (fără perii) de 36 V BLDC (fără perii) de 36 V
Turația motorului - SavE, rpm 2600/min 2600/min
Turația motorului - Valoarea nominală, rpm 3000/min 3000/min
Turația motorului - Sarcină ridicată, rpm 3500/min 3500/min
Putere motor - Valoare max., kW 1,4 1,4
Putere motor - Valoare nominală, kW 0,9 0,9
Motorul de antrenare
Putere motor - Valoare nominală, kW N/A 0,4
Viteză de deplasare independentă, km/h N/A 4
Nivelurile de reglare a vitezei N/A 1
Greutate
Greutate fără sac (fără baterie), kg 25,5 27
Greutate cu sac (cu 2 baterii BLi30), kg 31,5 33
Baterie
Tip de baterie Serie baterie Husqvarna Serie baterie Husqvarna
Timp funcționare baterie
Durata de utilizare a bateriei, minute, (funcționare liberă) cu funcția SavE activată, cu o baterie Husqvarna de 7,5 Ah (Bli30).	58	51
Durata de utilizare a bateriei, minute, (funcționare liberă) cu modul standard activat, cu o baterie Husqvarna de 7,5 Ah (Bli30).	42	38
Emisii de zgomot ^82
Nivel de putere acustică, măsurat dB(A)	96	96
Nivel de putere acustică garantat LWA dB(A)	98	98
Niveluri de zgomot ^83
Nivel de presiune a sunetului la urechea operatorului, dB(A)	85	85
Niveluri de vibrații ^84
Mâner, m/s ^2	0,7 0,7
Accesoriu de tăiere
Înălțime de tăiere, mm 25-75 25-75
Lățime de tăiere, mm 510 510
Lamă - standard Colectare 5928704-01 Colectare 5928704-01
Capacitate colector de iarbă, litri 65 65

Baterii aprobate Tip Capacitate	baterie,	Ah	Tensiune, V Greutate, lb/kg
BLi30 Litiu-ion 7,5 36 4,2 / 1,9
40-B140 Litiu-ion 4	36 2,6/1,2

Încărcătoarele aprobate pentru bateriile specificate, BLi	Tensiune de intrare, V	Frecvență, Hz	Putere, W
40-C80	100-240	50-60	68,8
QC250	100-240	50-60	250

Declaratie de conformitate

Declaratie de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declarăm pe propria răspundere, că produsul:

Descriere Mașină de tuns gazonul
Marcă Husqvarna
Tip/Model LC 251i, LC 251iS
Identificare Numerele de serie începând cu 2023

respectă în totalitate următoarele directive și reglementări UE:

Reglementare Descriere
2006/42/CE „privind utilajele”
2014/30/UE „aferentă compatibilității electromagnetice”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”
2011/65/UE	„privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice”

și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN 62841-1:2015/AC:2015, EN IEC 62841-4-3:2021/A11:2021, EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 63000:2018

Organismul notificat: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden a certificat conformitatea cu directiva 2000/14/CE a consiliului, procedura de evaluare a conformității: Anexa VI.

Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 500.

Huskvarna, 2023-12-11

$$ \Delta s \mathrm {d u} $$

Claes Losdal, Director de Dezvoltare / Produse de grădinărit, Husqvarna AB

Responsabil pentru documentația tehnică

Содержание

Введение....503

Безопасность....505

Сборка....512

Instrucțiuni inițiale
