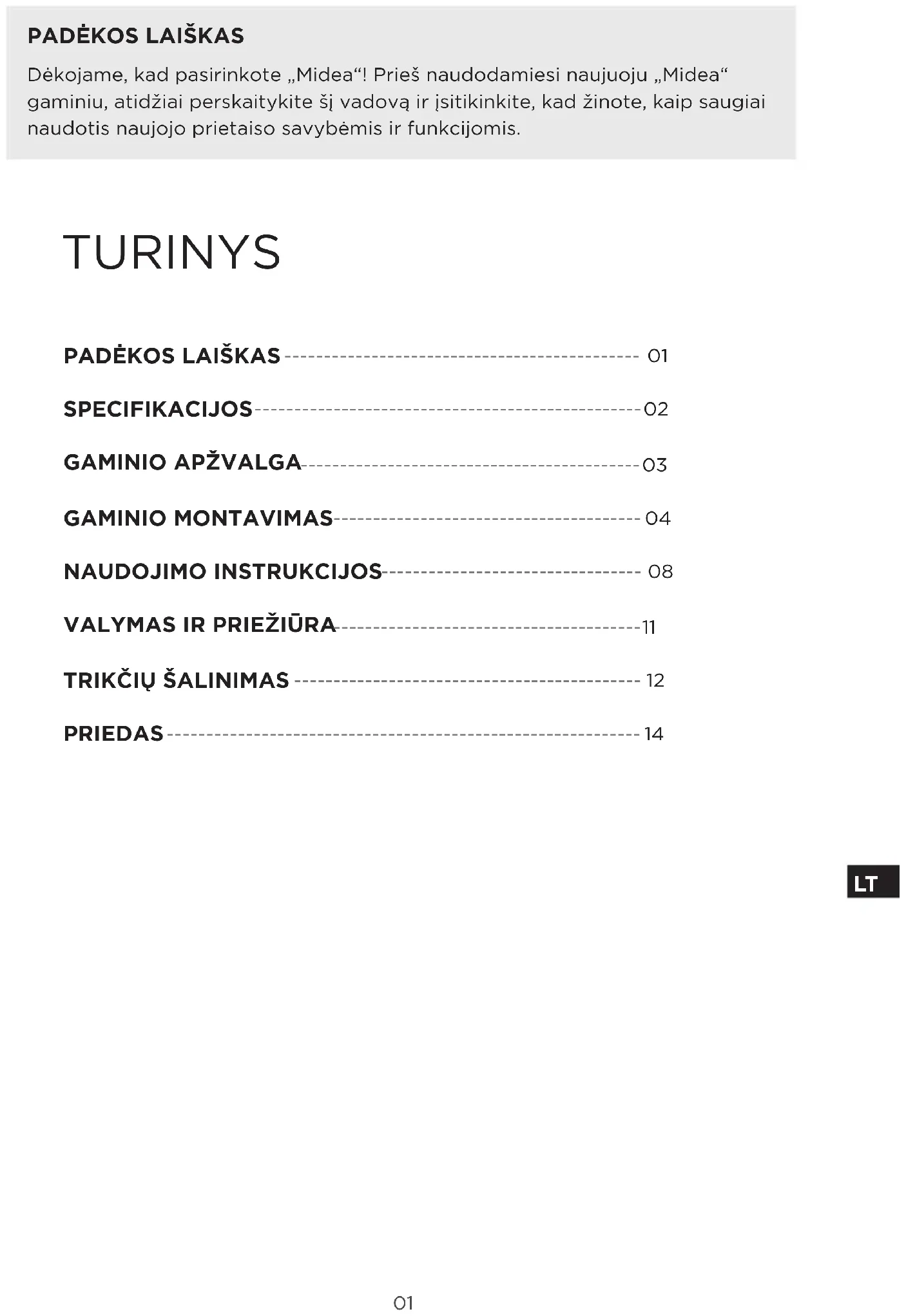

NAUDOJIMO INSTRUKCIJA MDRD168FGE01 MIDEA

Dėkojame, kad pasirinkote „Midea“! Prieš naudodamiesi naujuoju „Midea“ gaminiu, atidžiai perskaitykite šį vadovą ir įsitikinkite, kad žinote, kaip saugiai naudotis naujojo prietaiso savybėmis ir funkcijomis. TURINYS

SPECIFIKACIJOS Gaminio modelis MDRD168FGE Vardinė įtampa / dažnis Vardinė srovė 0,6 A Bendroji talpa 113 L Šviežių maisto produktų laikymo skyriaus talpa 97 L Keturių žvaigždučių skyriaus talpa 16 L Šaldymo geba 2 kg / 24 h Temperatūros didėjimo laikas 9 h Šaltnešis, kiekis R600a, 27 g Bendrieji matmenys (P x G x A) 553 x 574 x 845 mm03

Sudedamųjų dalių pavadinimai

Temperatūros valdymo rankenėlė

Vaisių ir daržovių dėžė

Išlyginančios kojelės

Dėžė buteliams DĖMESIO Pirmiau pateiktas paveikslėlis yra tik informacinis. Faktinė konfigūracija priklausys nuo konkretaus gaminio arba jo pardavimo atstovo pareiškimo.04

GAMINIO MONTAVIMAS Montavimo instrukcijos Šaldymo prietaisams su klimato klase

• Priklausomai nuo klimato klasės, šis šaldytuvas skirtas naudoti aplinkos temperatūrų diapazone, nurodytame šioje lentelėje.

• Klimato klasė nurodyta produkto duomenų lentelėje. Gaminys gali tinkamai neveikti, jei temperatūra yra už nurodyto diapazono ribų.

• Klimato klasę galite rasti gaminio etiketėje. Efektyvus temperatūros diapazonas

• Gaminys suprojektuotas taip, kad normaliai veiktų temperatūros diapazone, kurį nurodo jo klasės reitingas. Klasė Simbolis Aplinkos temperatūros diapazonas, °C

• Dėl per mažo atstumo nuo gretimų objektų gali pablogėti užšaldymo galimybės ir padidėti elektros energijos sąnaudos. Montuodami prietaisą palikite daugiau kaip 100 mm atstumą nuo kiekvienos gretimos sienos. >100mm >100mm >100mm >100mm >100mm >100mm Oro cirkuliacijai reikalinga erdvė Vaizdas iš viršaus DĖMESIO Pirmiau pateiktas paveikslėlis yra tik informacinis. Faktinė konfigūracija priklausys nuo konkretaus gaminio arba jo pardavimo atstovo pareiškimo.05

Erdvės poreikio diagrama (kai durys atidarytos ir kai durys uždarytos)

135 ˚ Plotis Bendras aukštis Gylis Plotis durų atidarymo kampas 135

Gylis durų atidarymo kampas 135

Durų atidarymo krypties keitimas iš dešinės į kairę Įrankių, kuriais naudotojas turi pasirūpinti, sąrašas Kryžminis atsuktuvas Glaistymo peilis Atsuktuvais plonais ašmenimis 5/16 col. lizdinis veržliaraktis Maskavimo juosta

1. Išjunkite šaldytuvą ir išimkite visus daiktus iš durelių dėklų.

2. Išmontuokite viršutinį dangtį, sumontuokite viršutinio vyrio varžtus ir nuimkite

viršutinį vyrį, laikykite duris vertikaliai, kad nenukristų.

3. Nuimkite dureles, apatinio vyrio mazgą ir reguliuojamą kojelę, tada

sumontuokite apatinio vyrio bloką ir reguliuojamą kojelę kitoje pusėje.

4. Uždėkite dureles ant apatinio vyrio ir surinkite viršutinį vyrį, varžtus ir viršutinį

Išlyginančios kojelės Kad išvengtumėte vibracijos, prietaisas turi būti suniveliuotas. Jei reikia, sureguliuokite niveliavimo varžtus, kad būtų kompensuoti grindų nelygumai. Priekinė dalis turėtų būti šiek tiek aukščiau nei galinė, kad būtų lengviau uždaryti duris. Niveliavimo varžtus galima lengvai pasukti šiek tiek pakreipus spintelę. Pasukite niveliavimo varžtus prieš laikrodžio rodyklę , kad pakeltumėte įrenginį, o pagal laikrodžio rodyklę – kad nuleistumėte. Prietaiso prijungimas Sumontavę prietaisą, įjunkite maitinimo kištuką į kištukinį lizdą. DĖMESIO Prijungę maitinimo laidą (arba kištuką) prie elektros lizdo, palaukite 2 ar 3 valandas ir tik tada dėkite maistą į prietaisą. Jei įdėsite maisto produktų, kol prietaisas visiškai neatvėso, maistas gali sugesti. Energijos taupymo patarimai

• Nestatykite prietaiso šalia viryklių, radiatorių ar kitų šilumos šaltinių. Jei aplinkos temperatūra aukšta, kompresorius veikia dažniau ir ilgiau, todėl sunaudojama daugiau energijos.

• Užtikrinkite, kad prietaiso apačioje, prietaiso šonuose ir prietaiso gale būtų pakankama ventiliacija. Niekada neuždenkite ventiliacijos angų.

• Taip pat laikykitės skyriuje „Montavimas“ pateiktų atstumų matmenų.

• Iliustracijoje parodytas stalčių, lentynų ir stelažų išdėstymas užtikrina efektyviausią energijos naudojimą, todėl turėtų būti kiek įmanoma išlaikytas. Visi stalčiai ir lentynos turėtų likti prietaise, kad temperatūra išliktų stabili ir būtų taupoma energija.

• Norint gauti didesnę sandėliavimo erdvę (pvz., dideliems šaldytiems ir (arba) užšaldytiems produktams), vidurinius stalčius galima išimti. Jei reikia, viršutinius ir apatinius stalčius bei lentynas reikia išimti paskiausiai.

• Tolygiai užpildytas šaldytuvo ir (arba) šaldiklio skyrius padeda optimaliai naudoti energiją. Todėl venkite tuščių arba pusiau tuščių skyrių.

• Prieš dėdami šiltą maistą į šaldytuvą / šaldiklį leiskite jam atvėsti. Jau atvėsęs maistas padidina energijos vartojimo efektyvumą.

• Leiskite šaldytuve užšaldytiems maisto produktams atitirpti. Dėl šaldytų maisto produktų šalčio šaldytuvo skyriuje sunaudojama mažiau energijos, todėl padidėja energijos vartojimo efektyvumas.

• Dureles atidarykite tik trumpam, kad sumažintumėte šalčio nuostolius. Trumpam atidarę duris ir tinkamai jas uždarę sumažinsite energijos suvartojimą.

• Jūsų prietaiso durelių sandarikliai turi būti visiškai nepažeisti, kad durelės tinkamai užsidarytų ir be reikalo nedidėtų energijos sąnaudos.08

• Skaičiai nurodo ne konkrečią nustatytą temperatūrą, o temperatūros lygius.

• „1“ reiškia didžiausios temperatūros nustatymą

• „6“ reiškia mažiausios temperatūros nustatymą

• Kuo šis skaičius didesnis, tuo žemesnė turi būti faktinė temperatūra šaldytuvo viduje.

• „OFF“ reiškia, kad veikimas nutraukiamas. Rekomenduojama pavara: „3“ DĖMESIO Faktinis valdymo skydelis gali skirtis priklausomai nuo modelio.09

Patarimai, kaip laikyti maistą Šaldiklio skyrius

• Šaldiklis skirtas labai žemoje temperatūroje užšaldytiems maisto produktams laikyti, ilgalaikiam užšaldytų maisto produktų laikymui ir ledo gamybai.

• Šaldiklio durelėse esančias lentynas naudokite tik užšaldytiems maisto produktams laikyti, o ne karštam maistui, skirtam užšaldyti, laikyti.

• Nedėkite greta šviežio ir šaldyto maisto. Užšaldytas maistas gali atšilti.

• Šaldydami šviežius maisto produktus (pvz., mėsą, žuvį ar pjaustytą mėsą), supjaustykite juos dalimis, kurias galima naudoti vienu metu.

• Šaldytų maisto produktų laikymas: paprastai ant pakuočių pateikiamos instrukcijos, kurių būtina laikytis. Jei ant pakuotės nėra informacijos, maisto produktai neturėtų būti laikomi ilgiau nei tris mėnesius nuo įsigijimo datos.

• Pirkdami šaldytą maistą įsitikinkite, kad jis buvo užšaldytas tinkamoje temperatūroje ir kad pakuotė nepažeista.

• Užšaldytas maistas turi būti laikomas tinkamose pakuotėse, kad išliktų kokybiškas, ir kuo greičiau grąžinamas į šaldiklio skyrių.

• Jei šaldyto maisto pakuotėje yra drėgmės ar neįprastų iškilimų, tikėtina, kad ji buvo laikoma netinkamoje temperatūroje ir jos turinys sugedęs.

• Užšaldytų maisto produktų laikymo trukmė priklauso nuo patalpos temperatūros, termostato nustatymų, šaldiklio durelių atidarymo dažnumo, maisto produkto rūšies ir jo gabenimo iš parduotuvės į namus laiko. Visada laikykitės ant pakuotės išspausdintų nurodymų ir neviršykite ant pakuotės nurodyto maksimalaus laikymo laiko. Vėsinimo skyrius

• Kad sumažintumėte drėgmės ir vėliau susidariusio ledo kiekį, niekada nedėkite skysčių į šaldytuvą neuždarytose talpyklose. Šaltis dažniausiai susitelkia vėsiausiose garintuvo dalyse. Laikant neuždengtus skysčius, juos reikia dažniau atitirpinti.

• Niekada nedėkite šiltų maisto produktų į šaldytuvą. Pirmiausia jie turi būti atvėsinti kambario temperatūroje, o tada padėti į šaldytuvą taip, kad būtų užtikrinta tinkama oro cirkuliacija.

• Maisto produktai ar indai neturėtų liesti galinės šaldytuvo sienelės, nes jie gali prišalti prie sienelės. Nuolat neatidarinėkite šaldytuvo durelių.

• Mėsą ir švarią žuvį (supakuotą į pakuotę arba plastikinę plėvelę) galima įdėti į šaldytuvą, kad ją būtų galima sunaudoti per 1–2 dienas.

• Vaisius ir daržoves be pakuočių galima dėti į šviežiems vaisiams ir daržovėms skirtą dalį. DĖMESIO Optimalus kiekvieno skyriaus temperatūros nustatymas priklauso nuo aplinkos temperatūros. Aukštesnė nei optimali temperatūra apskaičiuota esant 25 °C aplinkos temperatūrai.10

Seka Skyriai TIPAS Tikslinė laikymo temp. [°C] Tinkamas maistas 1 Šaldytuvas +2 ~ +8 Kiaušiniai, virtas maistas, supakuotas maistas, vaisiai ir daržovės, pieno produktai, pyragai, gėrimai ir kiti maisto produktai šaldymui netinka. 2 (***)*- šaldiklio

Jūros gėrybės (žuvis, krevetės, vėžiagyviai), gėlavandeniai vandens produktai ir mėsos produktai (rekomenduojama laikyti 3 mėnesius, kuo ilgesnis laikymo laikas, tuo prastesnis skonis ir maistingumas), tinka šaldytiems šviežiems maisto produktams. 3 ***-šaldiklio

Jūros gėrybės (žuvis, krevetės, vėžiagyviai), gėlavandeniai vandens produktai ir mėsos produktai (rekomenduojama laikyti 3 mėnesius, kuo ilgesnis laikymo laikas, tuo prastesnis skonis ir maistingumas), tinka šaldytiems šviežiems maisto produktams. 4 **-šaldiklio

Jūros gėrybės (žuvis, krevetės, vėžiagyviai), gėlavandeniai vandens produktai ir mėsos produktai (rekomenduojama laikyti 3 mėnesius, kuo ilgesnis laikymo laikas, tuo prastesnis skonis ir maistingumas), tinka šaldytiems šviežiems maisto produktams. 5 *-šaldiklio

Jūros gėrybės (žuvis, krevetės, vėžiagyviai), gėlavandeniai vandens produktai ir mėsos produktai (rekomenduojama laikyti 3 mėnesius, kuo ilgesnis laikymo laikas, tuo prastesnis skonis ir maistingumas), tinka šaldytiems šviežiems maisto produktams. 6 0-žvaigždučių -6 ~ 0 Šviežia kiauliena, jautiena, žuvis, vištiena, kai kurie supakuoti perdirbti maisto produktai ir t. t. (Rekomenduojama suvalgyti tą pačią dieną, pageidautina ne vėliau kaip per 3 dienas). Iš dalies hermetizuoti perdirbti maisto produktai (neužšaldomas maistas). 7 Vėsinimo -2 ~ +3 Šviežia/šaldyta kiauliena, jautiena, vištiena, gėlavandeniai vandens produktai ir t. t. (7 dienas žemesnėje nei 0 °C temperatūroje, o aukštesnėje nei 0 °C temperatūroje rekomenduojama suvartoti per tą pačią dieną, pageidautina ne ilgiau kaip 2 dienas).Jūros gėrybės (žemesnėje nei 0 15 dienų, nerekomenduojama laikyti aukštesnėje nei 0 °C temperatūroje.)

Šviežias maistas 0 ~ +4 Šviežia kiauliena, jautiena, žuvis, vištiena, virtas maistas ir t. (Rekomenduojama suvalgyti per tą pačią dieną, pageidautina ne ilgiau kaip per 3dienas) 9 Vynas +5 ~ +20 Raudonasis vynas, baltasis vynas, putojantis vynas ir t. DĖMESIO laikykite skirtingus maisto produktus, atsižvelgdami į įsigytų maisto produktų skyrius arba tikslinę laikymo temperatūrą.11

• Išjunkite šaldytuvą.

• Išimkite maistą iš šaldiklio ir tinkamai padėkite, kad maistas neištirptų.

• Išvalykite išleidimo vamzdį (naudokite minkštas medžiagas, kad nesugadintumėte padėklo). Paruoškite vandens talpyklas atšildymui. (atkreipkite dėmesį į kompresoriaus skyriaus vandens išleidimo padėklo valymą, kad išvengtumėte išsiliejimo ant grindų).

• Taip pat galite naudoti atitinkamą kiekį karšto vandens, kad pagreitintumėte atitirpinimą, o po atitirpinimo nusausinti sausu rankšluosčiu.

• Po atšildymo sudėkite maistą į šaldytuvą ir jį įjunkite. Naudojimo nutraukimas Maitinimo sutrikimas: Sutrikus elektros energijos tiekimui, net vasarą, maisto produktai prietaiso viduje gali būti nutrūkus elektros energijos tiekimui, turi būti trumpinami durelių atidarymo intervalai ir į prietaisą negali būti dedami švieži maisto produktai. Ilgai nenaudojant: Prietaisas turi būti išjungtas ir tada išvalomas; durys paliekamos atviros, kad būtų išvengta nemalonaus kvapo. Perkėlimas: Prieš perkeliant šaldytuvą, išimkite visus viduje esančius daiktus, pritvirtinkite stiklines pertvaras, daržovių laikiklį, šaldymo kameros stalčius ir t. t. Naudodami juostą ir priveržkite išlyginančias kojeles; uždarykite dureles ir užsandarinkite jas juostelėmis. Perkeliant prietaisas neturi būti apverčiamas aukštyn kojomis arba horizontaliai ir negali vibruoti; perkėlimo metu jis neturi būti pakreiptas didesniu kaip 45° kampu. Paleistas prietaisas turi veikti nepertraukiamai. Paprastai prietaiso veikimas neturi būti nutraukiamas; priešingu atveju gali sumažėti eksploatavimo trukmė. Nutrūkus elektros energijos tiekimui, maisto produktus galima išlaikyti kelias valandas net vasarą; rekomenduojama sumažinti durų atidarymo dažnumą.12

Toliau nurodytas paprastas problemas gali išspręsti pats naudotojas. Jei problemų išspręsti nepavyksta, skambinkite garantinio aptarnavimo skyriui. Problema Galima priežastis Prietaisas neveikia

• Patikrinkite, ar prietaisas prijungtas prie maitinimo šaltinio ir ar kištukas laikosi tvirtai

• Patikrinkite, ar ne per žema įtampa

• Patikrinkite, ar nėra maitinimo tiekimo sutrikimo ir ar neatsijungė grandinės dalis Nemalonus kvapas

• Nemalonius kvapus skleidžiantys maisto produktai turi būti sandariai suvynioti

• Patikrinkite, ar nėra supuvusio maisto

• Išvalykite šaldytuvo vidų Ilgai veikiantis kompresorius

• Ilgas šaldytuvo veikimas vasarą yra normalus

• kai aplinkos temperatūra yra aukšta, nerekomenduojama tuo pačiu metu prietaise laikyti per daug maisto

• Prieš įdedant maistą į prietaisą, jis turi būti atvėsinamas

• Durelės darinėjamos per dažnai Lemputės neužsidega

• Patikrinkite, ar šaldytuvas prijungtas prie maitinimo šaltinio ir ar nepažeista apšvietimo lemputė

• Lemputę turi pakeisti specialistas Durelių nepavyksta tinkamai uždaryti

• Durys užstrigo dėl maisto pakuočių; įdėta pernelyg daug maisto

• Šaldytuvas pakrypęs. Didelis triukšmas

• Patikrinkite, ar grindys lygios ir ar šaldytuvas padėtas stabiliai

• Patikrinkite, ar priedai yra išdėstyti reikiamose vietose13

Problema Galima priežastis Durelių sandariklis nesandarus

• Pašalinkite pašalines medžiagas nuo durelių sandariklio

• Pašildykite durų sandariklį ir atvėsinkite jį, kad atkurtumėte (arba papūskite jį elektriniu džiovintuvu ar sušildykite karštu rankšluosčiu) Perpildytas vandens indas

• Kameroje yra per daug maisto arba maiste yra per daug vandens, todėl smarkiai atšildoma

• Durelės nėra tinkamai uždarytos, todėl patekus orui ir padaugėjus vandens dėl atšildymo, susiformuoja šerkšnas Karštas korpusas

• Įmontuoto kondensatoriaus šilumos išsklaidymas per korpusą, kuris yra normalus, kai korpusas įkaista dėl aukštos aplinkos temperatūros, per daug maisto produktų laikymo ar kompresoriaus išjungimo; užtikrinkite tinkamą garso ventiliaciją, kad palengvintumėte šilumos išsklaidymą Paviršiaus kondensacija

• Kondensacija ant šaldytuvo išorinio paviršiaus ir durelių sandariklių yra normalus reiškinys, kai aplinkos drėgmė yra per didelė. Tiesiog nuvalykite kondensatą švariu rankšluosčiu. Neįprastas garsas

• Zvimbimas: Veikdamas kompresorius gali zvimbti, ir zvimbimai yra garsūs, ypač paleidžiant ar sustabdant. Tai normalu.

• Girgždėjimas: Šaldalas, tekantis prietaiso viduje, gali sukelti girgždėjimą. Tai yra normalu.14

PRIEDAS Speciali informacija pagal naują Europos standartą Užsakytas dalis, nurodytas toliau pateiktoje lentelėje, galima įsigyti iš techninės priežiūros paslaugų teikėjo kanalų. Užsakyta dalis Suteikia Minimalus reikalingas pateikimo laikas Termostatai Profesionalus techninės priežiūros personalas Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Temperatūros jutikliai Profesionalus techninės priežiūros personalas Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Spausdintinės plokštės Profesionalus techninės priežiūros personalas Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Šviesos šaltiniai Profesionalus techninės priežiūros personalas Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Durelių rankenos Profesionalūs remontininkai ir galutiniai naudotojai Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Durelių vyriai Profesionalūs remontininkai ir galutiniai naudotojai Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Dėklai Profesionalūs remontininkai ir galutiniai naudotojai Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Krepšiai Profesionalūs remontininkai ir galutiniai naudotojai Ne mažiau kaip 7 metai po to, kai rinkai buvo pateiktas paskutinis modelis Durelių tarpikliai Profesionalūs remontininkai ir galutiniai naudotojai Ne mažiau kaip 10 metai po to, kai rinkai buvo pateiktas paskutinis modelis Gerbiamas kliente,

1. Jei norite grąžinti arba pakeisti produktą, kreipkitės į parduotuvę, kurioje

perkate. (Nepamirškite pasiimti pirkimo sąskaitos)

2. Jei jūsų produktas sugedo ir jam reikia remonto, susisiekite su garantinio

aptarnavimo paslaugų teikėju. DĖMESIO Informaciją apie modelį gaminių duomenų bazėje ir modelio identifikatorių galima gauti naudojant interneto nuorodą, nuskaitytą QR kodu, jei yra, pateiktu gaminio energijos vartojimo efektyvumo etiketėje. Norėdami gauti daugiau informacijos apie prietaiso energijos vartojimo efektyvumą, apsilankykite svetainėje https://ec.europa.eu ir atlikite paiešką pagal modelio pavadinimą

Modelio pavadinimą rasite prietaiso vardinėje etiketėje.15

Šalčiausia šaldytuvo zona PASIRINKTINAI: Temperatūros indikatorius OK

• Temperatūros indikatoriumi OK galima nustatyti žemesnę nei +4 °C temperatūrą. Palaipsniui mažinkite temperatūrą, jei ženkle nerodoma „OK“.

• Siekdami užtikrinti temperatūrą šioje srityje, nekeiskite lentynos padėties. Priverstinio oro šaldytuvuose (su ventiliatoriumi arba modeliai be šerkšno) šalčiausios zonos simbolis nerodomas, nes temperatūra viduje yra vienoda. Temperatūros indikatoriaus nustatymas

• Kad būtų lengviau tinkamai nustatyti šaldytuvą, jame yra temperatūros indikatorius, kuris leidžia stebėti vidutinę temperatūrą šalčiausioje zonoje.

• ĮSPĖJIMAS. Šis indikatorius skirtas veikti tik su jūsų šaldytuvu. Nenaudokite jo kitame šaldytuve (iš tiesų šalčiausia zona nėra ta pati) ar bet kokiai kitai paskirčiai. Temperatūros tikrinimas šalčiausioje zonoje

• Naudodamiesi temperatūros indikatoriumi galite reguliariai tikrinti, ar šalčiausios zonos temperatūra yra tinkama. Iš tiesų šaldytuvo vidaus temperatūra priklauso nuo kelių veiksnių, tokių kaip kambario aplinkos temperatūra, laikomo maisto kiekis ir durelių atidarymo dažnis. Parengdami įrenginį atsižvelkite į šiuos veiksnius.

• Kai indikatorius rodo „OK“, termostatas yra gerai sureguliuotas ir vidinė temperatūra yra tinkama.

• Jei temperatūros indikatorius tampa BALTAS, temperatūra yra per aukšta; tokiu atveju padidinkite šaldytuvo temperatūros reguliavimo nustatymą ir palaukite 12 valandų prieš vėl vizualiai patikrindami indikatorių. Įdėjus šviežią maistą arba palikus dureles atidarytas, temperatūros indikatorius po kurio laiko gali tapti BALTAS.01
