Prekės ženklas	Husqvarna
Modelis	LB 251S
Kategorija	Elektrinė vejapjovė
Variklio tipas	4 taktų, vieno cilindro, priverstinis oro aušinimas, OHV
Darbinis tūris	166 cm³
Nominali galia	2,7 kW
Variklio sūkiai	2 800 aps./min.
Pjovimo sistema	BioClip® (mulčiavimas) ir šoninis išmetimas
Pjovimo plotis	510 mm
Pjovimo aukštis	25-75 mm (reguliuojamas svirtimi)
Pavara	Savaeigė, pavaros svirtis
Važiavimo greitis	4,0 km/h
Svoris (tušti rezervuarai)	32,0 kg
Degalų bako talpa	1,0 L
Alyvos bako talpa	0,5 L

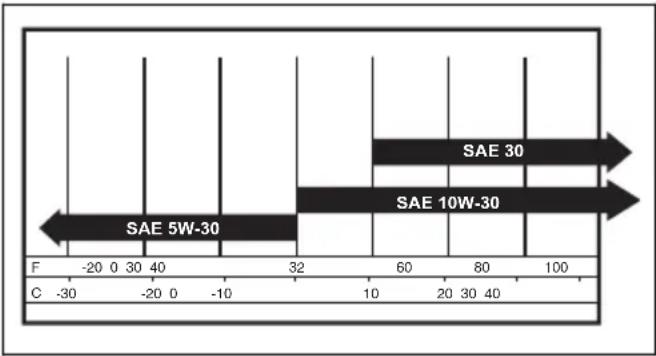

Rekomenduojama variklio alyva	Husqvarna SAE 30 (arba 5W-30, 10W-30 priklausomai nuo temperatūros)
Žvakė	Husqvarna HQT-7, tarpas 0,7-0,8 mm
Garantuotas garso galios lygis	96 dB(A)
Garso slėgio lygis prie ausies	82 dB(A)
Vibracijos lygis (prie vairo)	4,7 m/s²
Saugos įtaisai	Variklio stabdžio rankena, galinis gaubtas, šoninis deflektorius
Husqvarna Connect	Suderinama mobili programa (išplėstinės funkcijos)

Dažnai užduodami klausimai - LB 251S HUSQVARNA

Kaip užvesti vejapjovę LB 251S?

Įsitikinkite, kad uždegimo laidas prijungtas prie žvakės. Atsistokite už vejapjovės, laikykite variklio stabdžio rankeną prie vairo, tada lėtai traukite starterio laidą, kol pajusite pasipriešinimą, tada stipriai traukite, kad užvestumėte variklį.

Kaip reguliuoti pjovimo aukštį?

Naudokite pjovimo aukščio svirtį, esančią vejapjovės šone. Stumkite ją į priekį, kad sumažintumėte aukštį, atgal – kad padidintumėte. Reguliavimo diapazonas yra nuo 25 iki 75 mm.

Kaip pakeisti variklio alyvą?

Pirmiausia išleiskite degalų baką. Atjunkite uždegimo laidą. Nuimkite alyvos dangtelį, pakreipkite vejapjovę, kad išpiltumėte naudotą alyvą į indą. Pripilkite Husqvarna SAE 30 alyvos (arba atitikmens) iki tinkamo lygio. Talpa yra 0,5 L.

Kokį kurą naudoti?

Naudokite aukštos kokybės bešvinį benziną, kurio oktaninis skaičius ne mažesnis kaip 90 RON (87 AKI). Rekomenduojamas alkilatinis/ekologiškas benzinas, jei yra. Nenaudokite benzino su mažesniu oktaniniu skaičiumi.

Kaip prižiūrėti peilį?

Atjunkite uždegimo laidą. Mūvėkite apsaugines pirštines. Reguliariai tikrinkite peilį: pakeiskite, jei jis pažeistas arba atšipęs. Keisdami užfiksuokite peilį medžio bloku, nuimkite varžtą ir poveržlę, tada sumontuokite naują peilį, ašmenis nukreipdami į gaubtą. Priveržkite 43-47 Nm.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar uždegimo laidas tinkamai prijungtas prie žvakės. Įsitikinkite, kad bake yra šviežių degalų. Jei žvakė užteršta, išvalykite arba pakeiskite. Daugiau galimų priežasčių rasite instrukcijos skyriuje Variklio trikčių šalinimas.

Kaip naudoti automatinę pavarą?

Traukite pavaros svirtį link vairo, kad įjungtumėte pavarą. Atleiskite, kad išjungtumėte. Prieš traukdami vejapjovę atgal, pastumkite svirtį ir pajudėkite į priekį apie 10 cm, kad visiškai išjungtumėte.

Kokios yra svarbios saugos priemonės?

Atidžiai perskaitykite instrukciją. Dėvėkite neslystančius batus, ilgas kelnes ir, jei reikia, ausų apsaugas. Laikykite vaikus ir gyvūnus atokiai. Niekada nekiškite ant šlaitų, didesnių nei 15°. Prieš bet kokius reguliavimus ar techninę priežiūrą išjunkite variklį.

Kaip išvalyti vejapjovę?

Naudokite šepetėlį žolei ir purvui pašalinti. Nenaudokite aukšto slėgio valytuvo. Jei naudojate vandenį, nepurkškite tiesiai į variklį. Pakreipkite vejapjovę žvake į viršų, kad išvalytumėte po pjovimo gaubtu.

Kaip laikyti vejapjovę žiemą?

Išleiskite degalų baką. Išvalykite vejapjovę. Laikykite ją sausoje, nuo šalčio apsaugotoje ir užrakintoje vietoje, kad būtų išvengta neteisėtos prieigos. Užtikrinkite saugumą transportavimo metu.

NAUDOJIMO INSTRUKCIJA LB 251S HUSQVARNA

LT Operatoriaus vadovas

Techninė priežiūra.... 288

Variklio trikčių šalinimas....293

Transportavimas, saugojimas ir utilizavimas.... 294

Techniniai duomenys....295

EB atitikties deklaracija....297

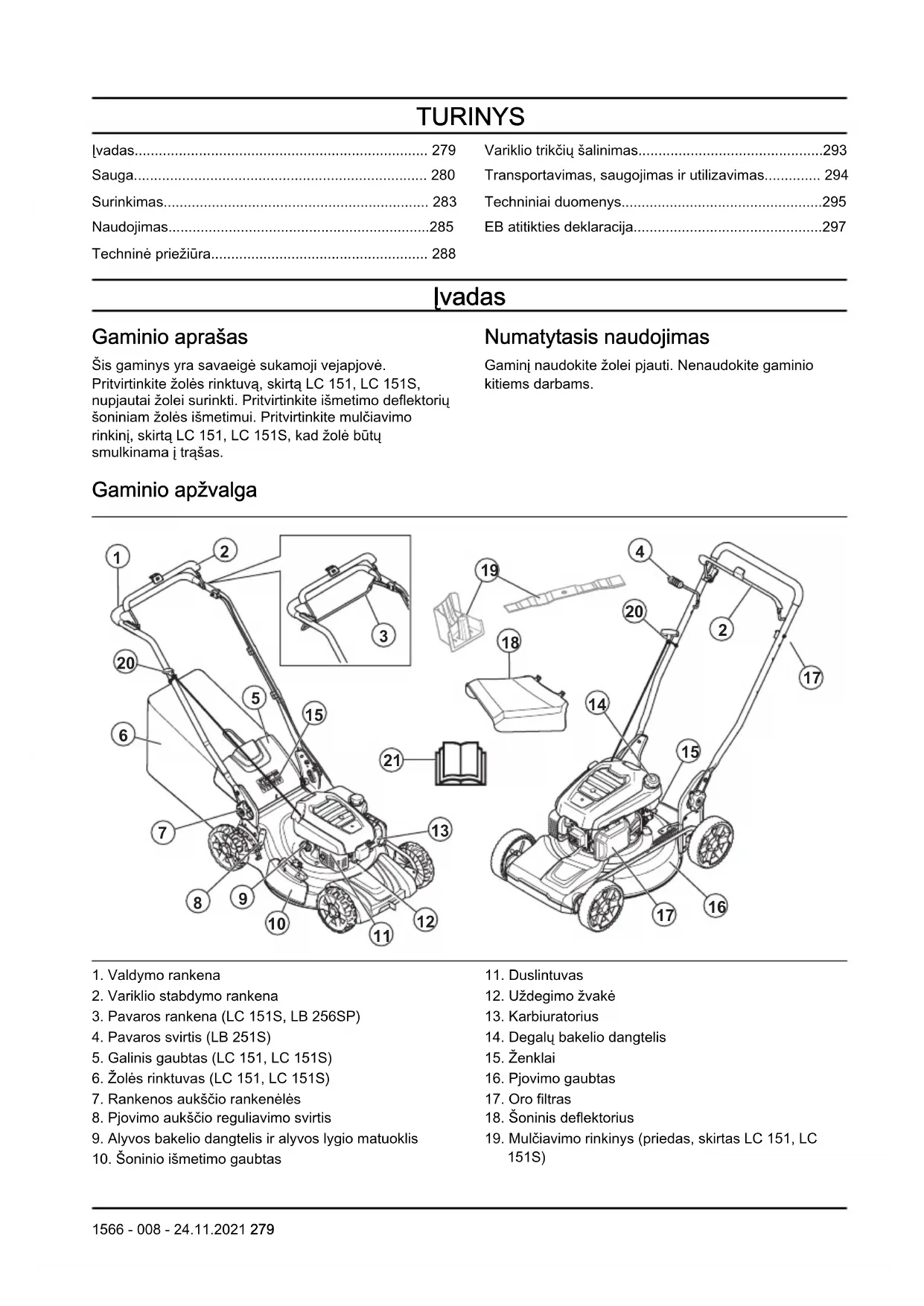

lvadas

Gaminio aprašas

Šis gaminys yra savaeigė sukamoji vejapjovė.

Pritvirtinkite žolės rinktuva, skirtą LC 151, LC 151S, nupjautai žolei surinkti. Pritvirtinkite išmetimo deflektorių šoniniam žolės išmetimui. Pritvirtinkite mulčiavimo rinkinį, skirtą LC 151, LC 151S, kad žolė būtų smulkinama į trąšas.

Numatytasis naudojimas

Gaminj naudokite žolei pjauti. Nenaudokite gaminio kitiems darbams.

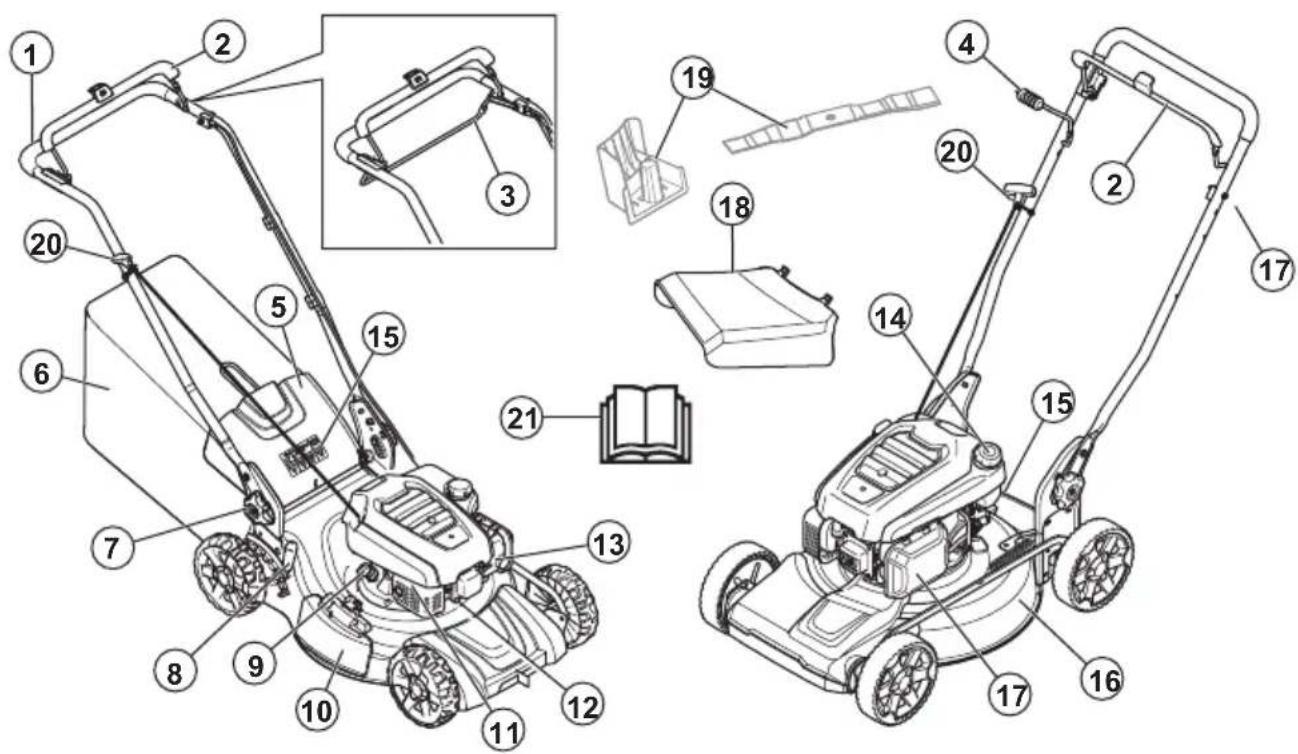

Gaminio apžvalga

1. Valdymo rankena
2. Variklio stabdymo rankena
3. Pavaros rankena (LC 151S, LB 256SP)
4. Pavaros svirtis (LB 251S)
5. Galinis gaubtas (LC 151, LC 151S)
6. Žolės rinktuvas (LC 151, LC 151S)
7. Rankenos aukščio rankenėlės
8. Pjovimo aukščio reguliavimo svirtis
9. Alyvos bakelio dangtelis ir alyvos lygio matuoklis

10. Šoninio išmetimo gaubtas

11. Duslintuvas

12. Uždegimo žvakė
13. Karbiuratorius
14. Degalu bakelio dangtelis
15. Ženklai
16. Pjovimo gaubtas
17. Oro filtras
18. Šoninis deflektorius

19. Mulčiavimo rinkinys (priedas, skirtas LC 151, LC 151S)

20. Starterio virvès rankena

21. Naudojimo instrukcija

Simboliai ant gaminio

[SPĖJIMAS! Būkite atsargūs ir tinkamai naudokite gamini. Šis gaminys gali rimtai sužeisti arba pražudyti naudotoją arba aplinkinius.

Prieš naudodami, atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad viską gerai supratote.

Saugokitės išmetamų ir rikošetu atšokusių daiktų.

Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos.

Įspėjimas. Saugokite rankas bei kojas ir nekiškite jų prie besisukančio peilio.

Įspėjimas. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių dalių.

Prieš taisydami ar prižiūrėdami sustabdykite variklį ir atjunkite uždegimo kabelį.

Šis jrenginys atitinka jam taikomas EB direktyvas.

I aplinką skleidžiamas triukšmas atitinka Europos Bendrijos direktyvą. Gaminio emisijos nurodytos skyriuje „Techniniai duomenys“ ir ant etiketės.

Gaisro pavojus.

Nejkvėpkite išmetamųjų dujų. Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingų dujų. Nepaleiskite variklio patalpose ar uždarose erdvėse.

lkaitęs paviršius.

Pripilkite i variklj alyvos prieš paleisdami gamini.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitų komercinių teritorijų sertifikavimo reikalavimams.

Atsakomybė už gaminį

Kaip nurodyta atsakomybės už gaminį įstatymuose, mes nesame atsakingi už mūsų gaminio sukeltą žalą, jei:

• gaminys netinkamai suremontuotas;
• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
- gaminys turi kito gamintojo arba gamintojo nepatvirtinta prieda;
- gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas.

„Euro V“ standartas

PERSPĖJIMAS: Variklio modifikavimas panaikina šio produkto ES tipo patvirtinima.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį i ypač svarbias vadovo dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gamini, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.
• Šis gaminys veikdamas sukuria elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali trikdyti aktyviųjų arba pasyviųjų medicininių implantų veiklą. Kad sumažėtų sunkių ar mirtinų sužeidimų pavojus, medicininių implantų turintiems asmenims rekomenduojame prieš naudojant šį gaminį pasitarti su gydytoju ir implanto gamintoju.
• Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami darbą pasitarkite su „Husqvarna“ pardavimo atstovu.
• Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.
• Rūpinkitės gaminio švara. Įsitikinkite, kad aiškiai perskaitėte ženklus ir lipdukus.
• Neleiskite kitiems naudotis gaminiu, jei nejsitikinote, kad jie perskaitė ir suprato naudojimo instrukcijos turinį.
• Neleiskite gaminio naudoti vaikams.
• Pasirūpinkite, kad vaikai būtų toliau nuo darbo zonos. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Neleiskite gaminio naudoti su instrukcijomis nesusipažinusiem asmenims.
• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį. Būtina nuolatinė atsakingo suaugusiojo priežiūra.
• Neeksploatuokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką ar koordinacija.
• Neeksploatuokite gaminio, jei jis sugadintas.
• Nekeiskite gaminio ir nenaudokite jo, jei jì galèjo pakeisti kiti.
• Nekeiskite variklio greičio valdymo reguliavimo.

Sauga darbo vietoje

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Prieš naudodami gaminj nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakelės ir akmenys.

• Atsitrenkę i pjovimo įrangą objektai gali atšokti ir sužeisti asmenis bei sugadinti daiktus. Šalia esantiems asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo gaminio.

• Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rūkas, lyja, pučia stiprus véjas, stipriai šala ir gali žaibuoti. Darbas gaminiu blogu oru arba drėgnose ar šlapiose vietose yra marginantis. Blogu oru gali susidaryti pavojingos sąlygos, pvz., slidūs paviršiai.

• Saugokitės asmenų, daiktų ir tam tikrų situacijų kurios gali neleisti saugiai naudoti gaminio.
• Saugokitės kliūčių, pvz., šaknų, akmenų, šakelių, duobių ir griovių. Aukštoje žolėje kliūtys gali būti nematomos.
• Gali būti pavojinga pjauti žolę įkalnėse. Nenaudokite gaminio, jei šlaitas yra statesnis nei 15°.
• Šlaitus pjaukite skersai. Nevažiuokite į viršų ir žemyn.
• Būkite atsargūs artėdami prie nematomų kampų ir daiktų, kurie užstoja vaizdą.

Darbo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Gaminj naudokite tik veju žolei pjauti. Neleidžiama jo naudoti kitoms užduotims atlikti.
• Naudokite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 282.
• [sitikinkite, kad žinote, kaip greitai sustabdyti variklj nelaimės atveju.
• Niekada neužveskite variklio uždaroje erdvėje ar netoli degių medžiagų. Variklio išmetamosios dujos yra karštos, jose gali būti kibirkščių, kurios gali sukelti gaisrą.
• Nenaudokite gaminio tinkamai neuždengę peilio ir neuždėję kitų dangčių. Netinkamai uždėtas peilis gali atsilaisvinti ir sužeisti.
• Užtikrinkite, kad peilis neatsitrenktų į tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilį ir sulenkti variklio veleną. Sulenkta ašis sukelia didelę vibraciją ir kyla didžiulis pavojus, kad peilis atsilaisvins.
• Jei i peilj atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gaminj. Atjunkite uždegimo kabelj nuo uždegimo žvakės. Patikrinkite, ar gaminys neapgadintas. Pataisykite sugadintas dalis arba remonto darbus perleiskite įgaliotajam techninės priežiūros atstovui.
• Niekada neprijunkite variklio stabdžio rankenos prie rankenos visam laikui, kai variklis veikia.
• Padėkite gaminį ant stabilaus, plokščio paviršiaus ir paleiskite jį. Patikrinkite, ar peilis neliečia žemės ar kokių kitų daiktų.
• Visada būkite už gaminio, kai jį naudojate.
• Prižiūrėkite, kad visi ratukai būtų ant žemės ir abi rankas laikykite ant rankenos, kai naudojate gaminį. Saugokite rankas bei kojas ir nekiškite jų prie besisukančių peilių.

• Dirbant varikliui nepakreipkite gaminio.

• Būkite atsargūs, kai gaminį traukiate atgal.

• Dirbant varikliui nepakelkite gaminio. Jei gaminj turite pakelti, pirmiausia sustabdykite variklj ir atjunkite uždegimo kabelj nuo uždegimo žvakės.
  • Naudodami gamini neikite atgal.
• Veždami jrengini per zonas be žolės, pvz., žvirgždo, akmenų ir asfalto takelius, sustabdykite varikli.
• Dirbant varikliui nebėkite su gaminiu. Naudodami gaminį visada eikite.
• Prieš pakeisdami pjovimo aukštį pirmiausia išjunkite variklj. Draudžiama reguliuoti, kai veikia variklis.
• Niekada nepaleiskite gaminio iš akių, kai veikia variklis. Išjunkite variklj ir įsitikinkite, kad pjovimo įranga nesisuka.

Naudojimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.
• Jei triukšmo lygis viršija 85 dB, naudokite klausos apsaugą
• Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.
• Dévékite storas, ilgas kelnes.
• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite apsaugines pirštines.

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Nesinaudokite gaminiu, jei jo apsauginės priemonės yra netvarkingos.
• Reguliariai tikrinkite apsaugines priemones. Jei apsauginės priemonės yra pažeistos, pasitarkite su Husqvarna techninės priežiūros atstovu.

Atlikite pjovimo gaubto patikra.

Pjovimo gaubtas sumažina gaminio vibracijas ir sumažina disko keliamą sužeidimų pavojų.

- Apžiūrėkite pjovimo gaubtą, kad įsitikintumėte, jog nėra pažeidimų, pvz., įtrūkių.

Norėdami patikrinti variklio stabdžio rankeną

Variklio stabdžio rankena sustabdo variklj. Atleidus variklio stabdžio rankeną variklis sustoja.

- Paleiskite variklj, o tada atleiskite variklio stabdymo rankeną. Jei variklis nesustoja per 3 sekundes, paprašykite, kad igaliotasis „Husqvarna“ techninės priežiūros atstovas sureguliuotų variklio rankeną.

Galinis deflektorius saugo, kad gaminio naudotojo kryptimi neišskrietų objektai.

• Isitikinkite, kad galinis gaubtas nepažeistas.
• [sitikinkite, kad spyruoklès, kurios uždaro galinj gaubtą, nėra pažeistos.
• Pakeiskite pažeistas spyruokles ir apgadintas dalis.
• Isitikinkite, kad galinis gaubtas gali sklandžiai judėti lankstais.

Duslintuvas

Duslintuvas iki minimumo sumažina triukšmo lygį ir nukreipia nuo naudotojo variklio išmetamąsias dujas.

Nenaudokite gaminio, jei nėra duslintuvo arba jis yra pažeistas. Esant pažeistam duslintuvui padidėja triukšmo lygis ir kyla gaisro pavojus.

PERSPĖJIMAS: Darbo metu ir tada, kai variklis veikia tuščiaja eiga, duslintuvas labai įkaista ir kurį laiką išlieka karštas. Elkitės atsargiai su degiomis medžiagomis ir (arba) garais, kad išvengtumėte gaisro.

Duslintuvo patikra

- Norėdami įsitikinti, kad duslintuvas yra tinkamai pritvirtintas ir nėra pažeistas, jį tikrinkite reguliariai.

Degalų naudojimo sauga

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalykite nepageidaujamą kurą / alyvą ir palaukite, kol gaminys išdžius.
• Apsipylę drabužius kuru nedelsiant persirenkite.
• Neapsipilkite kūno kuru, nes jis gali sužaloti. Apsipylę kūną kuru, jį nusiplaukite muilu ir vandeniu.
• Neužveskite gaminio, jei iš variklio sunkiasi skysčiai. Reguliariai tikrinkite, ar iš variklio nesisunkia skysčiai.

• Atsargiai elkitės su kuru. Kuras yra degus, o jo garai – sprogūs, todėl neatsargiai elgiantis galima susižaloti arba žūti.

• Nejkvėpkite kuro garų, nes jie gali sužaloti. Pasirūpinkite tinkamu vedinimu.

• Nerūkykite greta kuro arba variklio.
• Nedėkite šiltų objektų greta kuro arba variklio.
  • Nepilkite kuro, kai variklis užvestas.
• Prieš pildami kurą įsitikinkite, ar variklis ataušęs.
• Prieš pildami kurą lėtai atidarykite kuro bakelio dangtelį ir atsargiai išleiskite slėgį.
• Nepilkite j variklj kuro būdami patalpoje. Dėl oro stygiaus galima susižaloti arba žūti uždusus arba apsinuodijus anglies monoksidu.
• Stipriai užsukite kuro bakelio dangtelj. Nepakankamai stipriai užsukus kuro bakelj kyla gaisro pavojus.
• Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m / 10 pėdu nuo vietos, kurioje pylėte kura.
• Nepripilkite sklidino kuro bakelio. Šildamas kuras plečiasi. Palikite vietos kuro bakelio viršuje.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Variklio išmetamosiose dujose yra anglies monoksido – nuodingų, bekvapių ir labai pavojingu dujų. Nepaleiskite variklio patalpose ar uždarose erdvėse.
• Prieš atlikdami techninę gaminio priežiūrą, sustabdykite variklį ir atjunkite uždegimo kabelį nuo uždegimo žvakės.
• Pjovimo įrangos techninės priežiūros darbus atlikite apsimovę apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.
  • Gamintojo nepatvirtinti priedai ir gaminio pakeitimai gali rimtai ar net mirtinai sužeisti. Nekeiskite gaminio. Visada naudokite tik gamintojo patvirtintus priedus.
• Jei techninė priežiūra atliekama netinkamai ir nereguliariai, padidėja sužeidimų ir žalos gaminiui pavojus.
• Atlikite tik savininko vadove nurodytus techninės priežiūros darbus. Visus kitus techninės priežiūros darbus turi atlikti patvirtintas „Husqvarna“ techninės priežiūros atstovas.
• Patvirtintas „Husqvarna“ techninės priežiūros atstovas turi reguliariai atlikti gaminio techninę priežiūrą.
• Pakeiskite pažeistas, sulūžusias arba susidėvėjusias dalis.

Surinkimas

lvadas

PERSPĖJIMAS: Prieš surinkdami irenginį perskaitykite ir supraskite saugos skyriaus informacija.

PERSPĖJIMAS: Prieš surinkdami gamini nuo uždegimo žvakės nuimkite dangtelį.

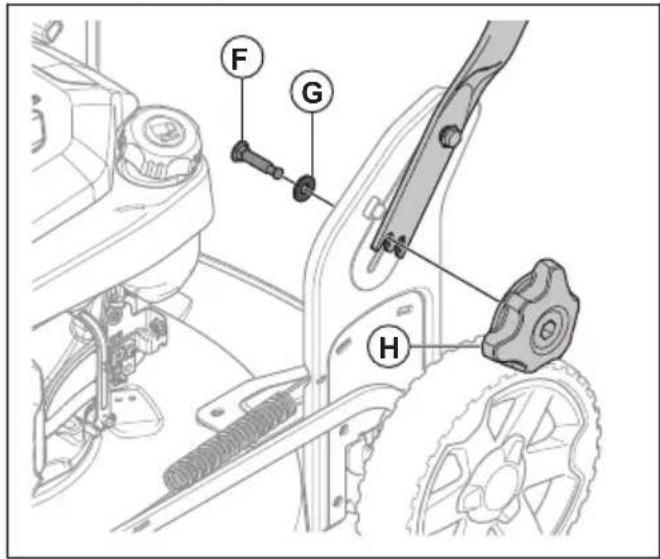

Rankenos surinkimas

1. Istumkite varžta (A) pro rankeną (B), plastikinę poverzle (C) ir rankenos atraminį laikiklj (D).

A B C D E

1. Iki galo priveržkite veržlę (E).

2. |stumkite varžta (F) pro poveržle (G) ir rankenos atraminj laikiklj.

1. Iki galo priveržkite rankenėlę (H).

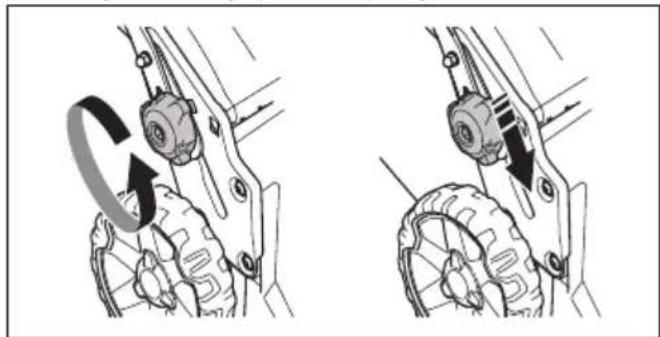

Rankenos reguliavimas

1. Atsukite apatines rankenèles.
2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje produkto pusėje.

1. Nustatykite rankenos aukšti i vieną iš dviejų aukščio padėčių.
2. Stumkite rankenėles i viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą.

CLICK!

1. Iki galo priveržkite rankenėles.

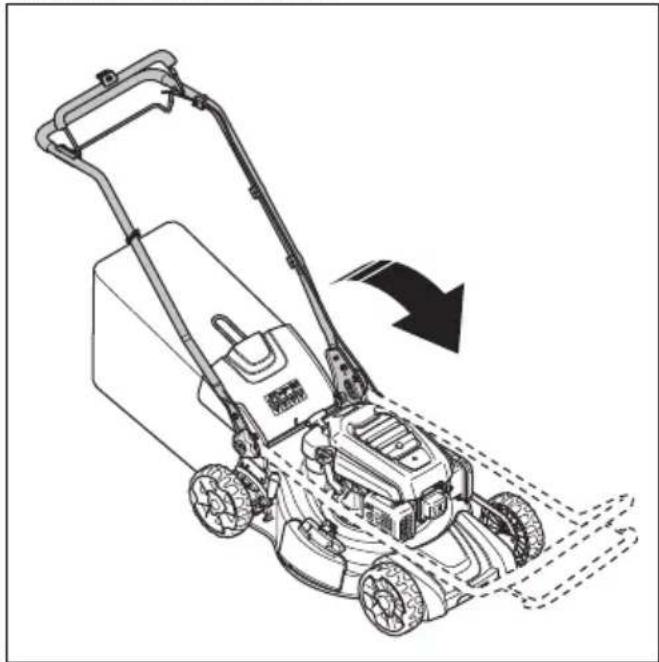

Gaminio paruošimas transportuoti

1. Atsukite apatines rankenèles.

2. Stumkite rankenėles iki apatinio griovelių krašto kairėje ir dešinėje gaminio pusėje.

1. Nulenkite rankeną pirmyn.

Gaminio paruošimas transportuoti

1. Atlenkite rankeną i viršų.

1. Stumkite rankenėles į viršų link rankenos, kol jos sustos ir išgirsite spragtelėjimą.

CLICK!

1. Iki galo priveržkite rankenėles.

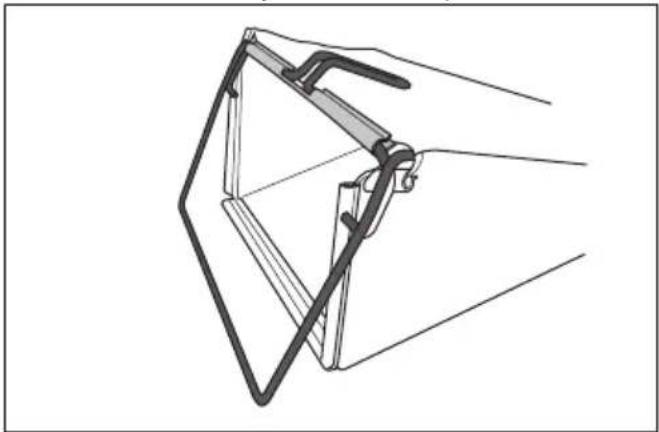

Žolès rinktuvo montavimas (LC 151, LC 151S)

1. [dėkite žolės rinktuvo rėmą i žolės krepši taip, kad standi krepšio dalis būtų apačioje. Pasirūpinkite, kad rėmo rankena būtų išsikišusi iš krepšio viršaus.

1. Pritvirtinkite žolės krepšį prie rėmo, naudodami spaustukus.

PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informacija.

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gamini.
- Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Norèdami pradèti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę i mobilųji įrengini.

2. Užsiregistruokite „Husqvarna Connect“ programėlėje.

3. Norėdami prisijungti ir užregistruoti gamini, vykdykite „Husqvarna Connect“ programėlėje pateiktas instrukcijas.

Prieš naudodami gamini

1. Atidžiai perskaitykite naudojimo instrukciją ir jsitikinkite, kad viską gerai supratote.
2. Apžiūrėkite pjovimo įrangą ir įsitikinkite, kad ji tinkamai prijungta ir sureguliuota. Žr. Pjovimo įrangos patikrinimas psl. 290.
3. Užpildykite kuro bakelj. Žr. Degalu pripylimas psl. 285.
4. Pripilkite alyvos bakelj ir patikrinkite alyvos lygi. Žr. Alyvos lygio tikrinimas psl. 291.

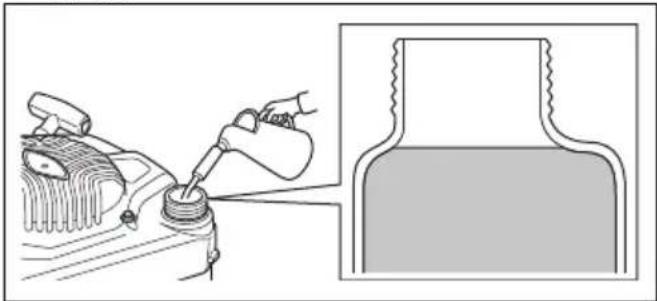

Degalų pripylimas

Jei jmanoma, naudokite ekologišką / alkilato benziną.
Jei ekologiško / alkilato benzino naudoti negalite, naudokite geros kokybės bešvinį benziną arba benziną su švinu, kurio oktaninis skaičius ne mažesnis nei 90.

PASTABA: Nenaudokite benzino, kurio oktaninis skaičius yra mažesnis nei 90 RON (87 AKI). Antraip galima sugadinti gaminj.

1. Lėtai atsukite degalų bakelio dangtelį, kad sumažintumėte slėgį.
2. Létai pilkite iš degalų kanistro. Jei išliejate degalus, nuvalykite juos audiniu ir palaukite, kol likę degalai išdžius.

1. Nuvalykite sritj aplink degalu bakelio dangtelj.
2. Gerai uždarykite degalų bako dangtelį. Nepakankamai stipriai užsukus degalų bakelį kyla gaisro pavojus.
3. Prieš pradėdami darbą patraukite gaminį mažiausiai 3 m (10 pėdu) nuo vietos, kurioje pylėte degalus.

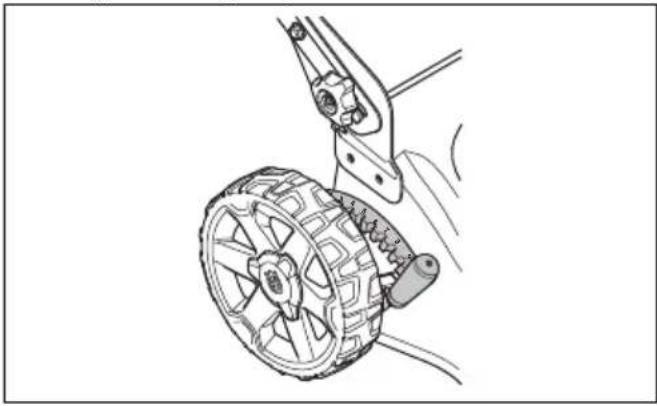

Pjovimo aukščio nustatymas

1. Kad padidintumete pjovimo aukštį, pjovimo aukščio svirtį palenkite atgal.
2. Kad sumažintumėte pjovimo aukštį, pjovimo aukščio svirtį palenkite i priekį.

PASTABA: Nenustatykite per žemo pjovimo aukščio. Peiliai gali užkliudyti žemę, jei vejos paviršius nelygus.

[renginio paleidimas

1. Isitikinkite, kada uždegimo kabelis prijungtas prie uždegimo žvakės.

2. Stověkite už gaminio.

3. Laikykite variklio stabdymo rankeną prispaudę prie rankenos.

1. Dešine ranka laikykite starterio lynelj.
2. Lėtai patraukite starterio lynelį, kol pajusite pasipriešinimą.
3. Tada stipriai patraukite, kad paleistumete variklj.

PERSPÈJIMAS: Nevyniokite starterio virvès sau ant rankos.

Ratų pavaros naudojimas LC 151S & LB 256SP

- Pavaros rankeną pastumkite valdymo rankenos kryptimi.

• Atleiskite pavaros rankeną, kad išjungtumėte pavarą, pvz., kai priartėjate prie klūties.
• Prieš patraukdami gamini atgal, išjunkite pavarą ir pastumkite jrengini i priekį apie 10 cm.

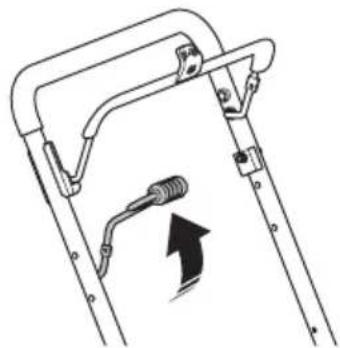

Ratų pavaros naudojimas (LB 251S)

- Pavaros svirtj patraukite valdymo rankenos kryptimi.

- Norėdami išjungti pavarą, pvz., kai priartėjate prie klūties, pavaros svirtį pastumkite tolyn nuo valdymo rankenos.

Pasižymėkite: Pavaros svirtis išjungiama automatiškai, kai atleidžiate variklio stabdymo rankeną.

- Prieš patraukdami gaminj atgal, pastumkite pavaros svirtj tolyn nuo valdymo rankenos ir pastumkite gaminj i priekj maždaug 10 cm, kad pavara būtų visiškai išjungta.

Gaminio sustabdymas

- Norėdami sustabdyti tik varančiuosius ratus, atlaisvinkite pavaros rankeną (LC 151S, LB 256SP) arba pavaros svirtį (LB 251S). - Norėdami išjungti variklj, atleiskite variklio stabdymo rankeną.

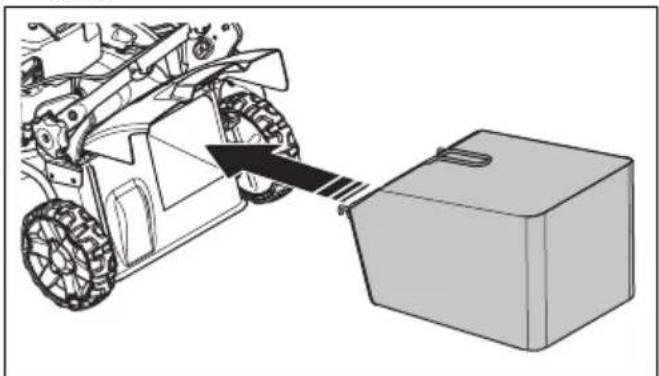

Gaminio su žolės rinktuvu naudojimas (LC 151, LC 151S)

PERSPEJIMAS: Nenaudokite gaminio nepritvirtinę żolės rinktuvo arba neuždarę galinio gaubto. Objektai gali išskrieti ir sužaloti gaminio naudotoją.

1. Pakelkite galinį gaubtą ir išimkite mulčiavimo priedą, jei jis yra jdėtas.

1. Kaip pritvirtinti žolės rinktuva, žr. Žolės rinktuvo montavimas (LC 151, LC 151S) psl. 285.
2. Žolės rinktuvą uždėkite ant laikiklio.
3. Atleiskite galinį gaubtą ir uždėkite ant žolės krepšio rėmo.

Gaminio paruošimas mulčiavimui (LC 151, LC 151S)

Prieš paruošdami produktą mulčiavimui įsitikinkite, kad variklis išjungtas.

1. Pakelkite galinį gaubtą ir išimkite žolės rinktuva, jei jis yra jdėtas.
2. |statykite mulčiavimo prieda i išmetimo kanala.

1. Uždarykite galinį gaubtą ir įsitikinkite, kad jis sandariai prispaustas prie mulčiavimo priedo.

Pasižymėkite: Norėdami padidinti mulčiavimo režimo našumą, pakeiskite mulčiavimo peilį nauju. Žr. Peilio keitimas psl. 290

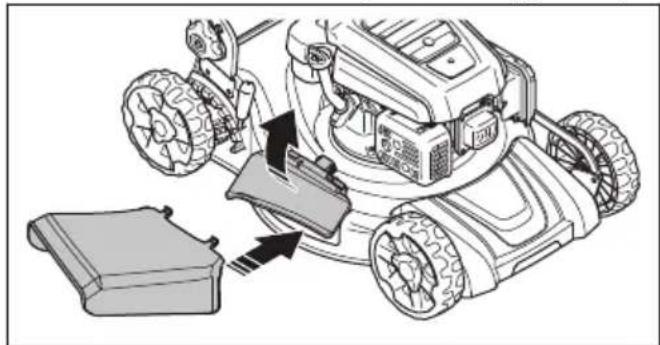

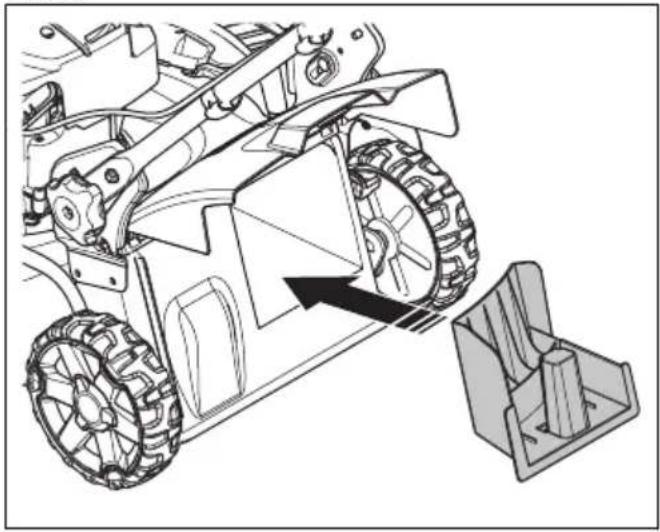

Gaminio pritaikymas šoniniam žolės išmetimui

1. Pakelkite galinį gaubtą ir išimkite žolės krepšį, jei jis yra įdėtas.
2. Uždarykite galini gaubta ir jsitikinkite, kad jis sandariai prisispaudęs prie gaminio.
3. Pakelkite išmetimo užraktą.

1. Atidarykite šoninio išmetimo gaubta ir pritvirtinkite šoninio išmetimo deflektorių ant laikančiujų kaiščių.

1. Paleiskite šoninio išmetimo gaubtą, kad jis užsidarytų uždengdamas šoninio išmetimo deflektorių. Prieš naudodamiesi gaminiu įsitikinkite, kad šoninio išmetimo deflektorius yra patikimai įtvirtintas.

Pasižymėkite: Norėdami padidinti šoninio išmetimo režimo našumą, sumontuokite mulčiavimo priedą.

Žolès rinktuvo ištuštinimas

PASTABA: Perkeldami žolės rinktuva, pakelkite jį, kad jis nesidėvėtų.

1. Pakelkite žolės rinktuvą už rémo rankenos.
2. Tuštindami žolės rinktuvą, laikykite už rémo rankenos ir maišo rankenos.

Gerų rezultatų gavimas

• Visada naudokite pagaląstą peilį. Atšipęs peilis netaisyklingai nupjauna ir žolės paviršius pagelsta. Be to, aštrus peilis naudoja mažiau energijos nei atšipęs.
• Nepjaukite daugiau nei 1/3 žolės ilgio. Pradėdami pjauti žolę, naudokite aukščiausią pjovimo aukštį. Patikrinkite rezultatą ir sumažinkite pjovimo aukštį iki tinkamo lygio. Jeigu žolė tikrai aukšta, judėkite lėtai ir, jei reikia, pjaukite 2 kartus.
• Kiekvieną kartą pjaukite skirtingomis kryptimis, kad vejoje nesusidarytų dryžiai.
• Pakelkite galinį gaubtą ir išimkite žolės rinktuva.
• Jei mulčiavimo priedas ir mulčiavimo peilis uždėti, nuimkite juos.
• Prieš naudodami gaminj, uždarykite galinj gaubtą. Kai naudojate gaminj, nupjauta žolė išmetama po galiniu dangčiu.
• Pjovimo dangtis turi būti visuomet švarus. Prikibusi žolė ir purvas vidinėje pjovimo dangčio pusėje gali turėti įtakos pjovimo rezultatams. Žr. Pjovimo įrangos gaubto vidinio paviršiaus valymas psl. 289.

Techninė priežiūra

lvadas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informacija.

Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės

priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą.

Priežiūros grafikas

PASTABA: [sitikinkite, kad oro filtras yra tinkamai jdētas ir nesiglaudžia prie žemės, kai keliate gaminį. Pavojus sugadinti variklį.

Techninės priežiūros intervalai apskaičiuojami pagal kasdienį gaminio naudojimą. Intervalai keičiasi, jei gaminys naudojamas kasdien.

Techninės priežiūros informaciją, pažymėtą *, žr. Gaminio apsauginės priemonės psl. 282.

Techninės priežiūros darbas	Kasdien	Kiekvieną mėnesį	Kas sezoną
Atlikti bendrają apžiūrą X
Patikrinti alyvos lygį X
Pakeisti alyvą (pirmą kartą po 5 naudojimo valandų, tada kas 50 naudojimo valandų) ^99			X
Nuvalyti įrenginį X
Patikrinti pjovimo įrangą X
Patikrinti pjovimo įrangos gaubtą * X
Patikrinti variklio stabdymo rankeną * X
Patikrinti duslintuvą * X
Patikrinti uždegimo žvakę. Esant reikalui išvalykite arba pakeiskite uždegimo žvakę			X
Apžiūrėti oro filtrą X
Išvalyti oro filtrą ^100		X
Pakeisti oro filtrą X
Patikrinti degalų sistemą X
Išvalyti cilindro aušinimo briaunas X

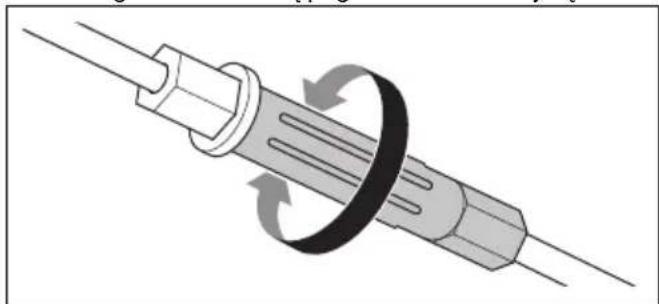

Patikrinti ir sureguliuoti sankabos trosą (LC 151S, LB 251S, LB 256SP)			X
Išvalyti sritį transmisijos gaubto apačioje (LB 251S) X

Bendroji apžiūra

- [sitikinkite, kad gaminio veržlės ir varžtai yra tinkamai priveržti.

Gaminio valymas iš išorės

• Lapus, žolę ir purvą nuvalykite šepečiu.
• Apžiūrėkite ar neužsikišusi oro įsiurbimo anga variklio viršuje.
• Gaminio neplaukite aukšto slėgio plovimo aparatu.
• Jei gaminį valote vandeniu, nepilkite vandens tiesiai ant variklio.

Pjovimo irangos gaubto vidinio paviršiaus valymas

1. Ištuštinkite degalų bakelį.

2. Paverskite gamini. [sitikinkite, kad uždegimo žvakė nukreipta i viršų.

PASTABA: Jei gamini paversite ant oro filtro, galite sugadinti variklj.

1. Vandeniu apliekite vidinį pjovimo įrangos gaubto paviršių.

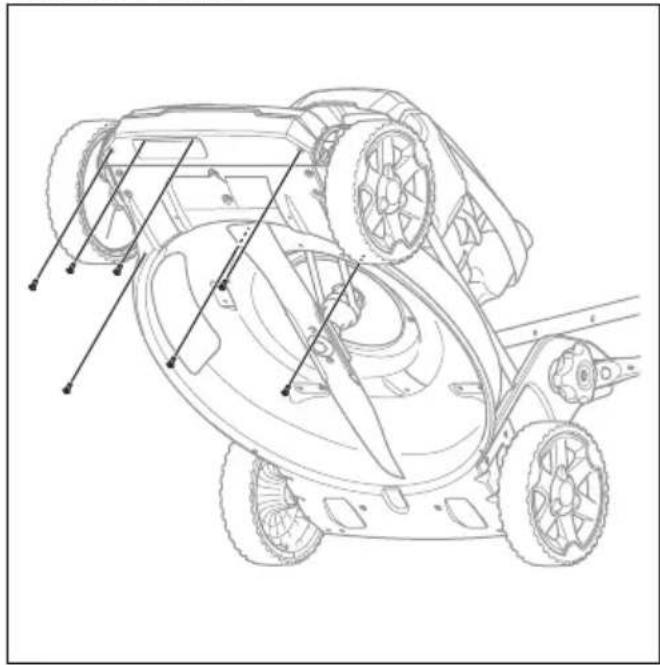

Srities transmisijos gaubto apačioje valymas (LB 251S)

1. Ištuštinkite degalų bakelį.
2. Paverskite gamini. [sitikinkite, kad uždegimo žvakė nukreipta i viršų.

PASTABA: Jei gamini paversite ant oro filtro, galite sugadinti varikli.

1. Išsukite 7 varžtus.

1. Nuimkite transmisijos gaubta.

2. Nuvalykite paviršių šepečiu.

PASTABA: Vandens ar nešvarumu sankaupos transmisijos gaubto apačioje gali pažeisti transmisija.

1. Uždėkite transmisijos gaubtą ir pritvirtinkite 7 varžtais.

Pjovimo irangos patikrinimas

PERSPĖJIMAS: Kad įranga netyčia nepasileistų, ištraukite uždegimo kabelį iš uždegimo žvakės.

PERSPĖJIMAS: Pjovimo įrangos techninės priežiūros darbus atlikite apsimove apsaugines pirštines. Peilis labai aštrus ir gali lengvai įpjauti.

1. Patikrinkite, ar pjovimo jranga nepažeista ir nejskilusi. Visada pakeiskite pažeistą pjovimo jrangą.
2. Apžiūrėkite peilį, ar jis nepažeistas ir neatšipęs.

Pasižymėkite: Pagalandus peilį jį reikia subalansuoti. Pagaląsti, pakeisti ir subalansuoti peilį turi techninės priežiūros centro darbuotojai. Jei susidūrėte su kliūtimi, dėl kurios įrenginys sustojo, pakeiskite pažeistą peilį. Leiskite techninės priežiūros centro darbuotojams nuspręsti, ar peilį dar galima galąsti, ar jau reikia keisti.

Peilio keitimas

1. Užfiksuokite peilj medžio bloku.

1. Išimkite peilio varžta ir spyruoklinę poveržlę.
2. Nuimkite peilj.
3. Patikrinkite peilio atramą ir peilio tvirtinimo varžtą, ar jie nepažeisti.
4. Patikrinkite variklio veleną, kad įsitikintumėte, ar jis nesulenktas.
5. Idėję naują peilį nukreipkite jo kampus pjovimo įrangos gaubto kryptimi.

1. Isitikinkite, kad peilis sulygiuotas su peilio veleno centru.
2. Užfiksuokite peilį medžio bloku. Uždėkite spyruoklės poveržlę ir pritvirtinkite varžtą ir poveržlę 43 – 47 Nm sukimo momento jėga.

PERSPĖJIMAS: Apsimaukite pirštines sunkiam darbui. Peilis labai aštrus ir gali lengvai įpjauti.

1. Paleiskite gamini, kad išbandytumėte peilį. Jei peilis netinkamai uždėtas, gaminys vibruoja arba pjaunama nepakankamai gerai.

Alyvos lygio tikrinimas

PASTABA: Per mažas alyvos kiekis gali sukelti variklio gedimus. Prieš paleisdami gamini patikrinkite alyvos lygi

1. Pastatykite gamini ant lygaus paviršiaus.
2. Nusukite alyvos bakelio dangtelj su pridètu alyvos lygio matuokliu.
3. Nuvalykite alyvą nuo matuoklės.
4. Visiškai įmerkite alyvos lygio matuoklį į alyvos bakelį, kad tinkamai išsiaiškintumėte alyvos lygi.
5. Ištraukite lygio matuoklę.
6. Patikrinkite alyvos lygj matuoklio pagalba.
7. Jei alyvos lygis nedidelis, pripilkite variklio alyvos ir vėl jį patikrinkite.

Norėdami pakeisti variklio alyvą

PERSPĖJIMAS: Iš karto sustabdžius variklį variklio alyva yra labai karšta. Prieš išleisdami variklio alyvą, leiskite varikliui atvėsti. Jei užsipilsite variklio alyvos ant odos, nuvalykite ją muilu ir vandeniu.

1. Eksploatuokite gamini, kol degalu bakelis ištuštės.
2. Nuimkite uždegimo kabelj nuo uždegimo žvakės.
3. Nuimkite alyvos bakelio dangtelj.
4. Po gaminiu padėkite konteinerį, į kurį surinksite variklio alyvą.
5. Pakreipkite jrenginj, kad išleistumėte variklio alyvą iš alyvos bakelio.
6. Pripilkite naujos variklio alyvos. Rekomenduojamo tipo ieškokite Techniniai duomenys psl. 295.
7. Patikrinkite alyvos lygi. Žr. Alyvos lygio tikrinimas psl. 291.

Uždegimo žvakės tikrinimas

PASTABA: Visada naudokite rekomenduojamo tipo žvakes. Netinkamo tipo uždegimo žvakė gali pažeisti gaminį.

• Patikrinkite uždegimo žvakę, jei variklio galingumas mažas, jj sunku paleisti arba jis netinkamai veikia tuščiaja eiga.
• Norėdami sumažinti pašalinių medžiagų atsiradimą ant uždegimo žvakės elektrodų, laikykitės šių instrukcijų:
  a) [sitikinkite, kad tinkamai sureguliuotas greitis tuščiaja eiga.
  b) [sitikinkite, kad naudojate tinkamą kuro mišinį.
  c) Patikrinkite, ar oro filtras yra švarus.

- Jeigu uždegimo žvakė purvina, nuvalykite ją ir patikrinkite, ar nustatytas tinkamas tarpas tarp elektrodu, žr. Techniniai duomenys psl. 295.

- Esant reikalui pakeiskite uždegimo žvakę.

Oro filtras

Dėl purvino oro filtro variklis gali būti pažeistas arba veikti netinkamai. Atlikite oro filtro techninę priežiūrą dažniau, jei gaminys naudojamas aplinkoje, kurioje daug dulkių. Norėdami daugiau informacijos apie tai, kada reikia keisti oro filtrą, žr. Techninė priežiūra psl. 288.

Pasižymėkite: Visada pakeiskite pažeistą oro filtrą.

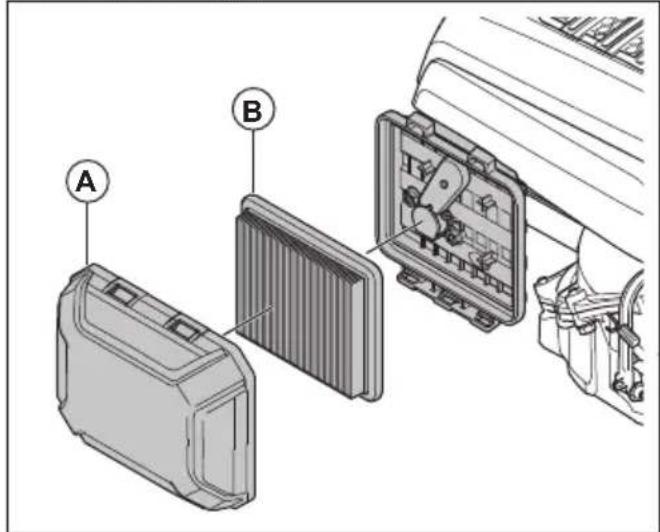

Oro filtro išėmimas ir įdėjimas

PERSPÉJIMAS: Mūvěkite apsaugines pirštines.

1. Atstumkite spaustukus, esančius ant oro filtro gaubto.

2. Atsargiai nuimkite oro filtro gaubtą (A) nuo variklio.

3. Išimkite oro filtrą (B).

1. Patikrinkite, ar oro filtras nepažeistas. Pažeistą oro filtrą pakeiskite.

2. Išvalykite ir patikrinkite oro filtrą. Žr. Oro filtro valymas psl. 292.

3. Montuokite priešinga eilės tvarka.

Oro filtro valymas

Dėl purvino oro filtro variklis gali būti pažeistas arba veikti netinkamai. Dulkėtoje aplinkoje dažniau atlikite oro filtro priežiūrą.

Žr. Techninė priežiūra psl. 288 norėdami sužinoti, kada keisti oro filtrą.

1. Nuimkite oro filtro dangtelj ir išimkite filtra.

2. Išvalykite filtrą, padaužydami i lygų paviršių. Filtrui valyti nenaudokite tirpiklio su benzinu, žibalo ar suspausto oro.

Pasižymėkite: Ilgą laiką naudotų oro filtrų nejmanoma visiškai išvalyti. Reguliariai pakeiskite oro filtrą. Pažeistus oro filtrus visada būtina pakeisti.

1. Montuodami oro filtrą jsitikinkite, kad jis visiškai prisispaudžia prie filtro laikiklio.

Šoninio išmetimo deflektoriaus patikra

Šoninio išmetimo deflektorius yra pritvirtintas prie produkto šoninio išmetimo angos. Tai sumažina riziką, kad objektai bus išsviesti link naudotojo.

1. [sitikinkite, kad šoninio išmetimo deflektorius nepažeistas.

2. Patikrinkite šoninio išmetimo deflektorių. [sitikinkite, kad nematote jokių defektų, pvz. įtrūkimų arba sulūžusių spyruoklių, kurios uždaro duris.

3. Pakeiskite pažeistą šoninio išmetimo deflektorių arba spyruokles.

Kuro sistemos tikrinimas

- Patikrinkite kuro bakelio dangtelj ir užsandarinkite jj, kad nepažeistumėte.

- Patikrinkite kuro žarnelę ir įsitikinkite, kad ji neprateka. Jei kuro žarnelė pažeista, paprašykite, kad techninės priežiūros atstovas ją pakeistų.

Sankabos laido reguliavimas (LC 151S, LB 251S, LB 256SP)

Toliau nurodytose situacijose būtina sutrumpinti sankabos laidą:

- Ratų pavara nejsijungia, kai patraukiate pavaros rankeną arba greičio valdymo svirtį.

- Produktas juda lėtai, kai ijungta ratų pavara.

Toliau nurodytose situacijose būtina pailginti sankabos laidą:

- Produktas juda, kai ratų pavara nejjungta.

- Sureguliuokite sankabos laidą.

a) Norėdami sutrumpinti sankabos laidą, pasukite reguliavimo varžtą prieš laikrodžio rodyklę. b) Norėdami pailginti sankabos laidą, pasukite reguliavimo varžtą pagal laikrodžio rodyklę.

Jei po reguliavimo produktas ir toliau važiuoja netinkamai, susisiekite su aptarnavimo paslaugų teikėju

Variklio trikčių šalinimas

Problema Galima priežastis Sprendimas
Nepavyksta užvesti variklio. Uždegimo kabelis prijungtas netinkamai. Prijunkite uždegimo kabelj prie uždegimo žvakės.
			Stabdymo mechanizmas sugadintas. Atjunkite uždegimo kabelj nuo uždegimo žvakės. Gaminio remontą leiskite atlikti įgaliotam techninės priežiūros atstovui.
Variklis veikia netolygiai. Uždegimo kabelis prijungtas netinkamai. Prijunkite uždegimo kabelj prie uždegimo žvakės.
			I degalų sistemą pateko vandens arba purvo. Išleiskite degalus iš degalų bakelio. Užpildykite degalų bakelį tinkamais degalais.
Variklis pernelyg įkaista. Per mažas variklio alyvos lygis. Ipilkite variklio alyvos.
Problema Galima priežastis Sprendimas
Variklis veikia netolygiai tuš-čiaja eiga.	Uždegimo žvakė yra purvina, sugadinta arba tarpas tarp elektrodų yra per dide-lis.	Sureguliuokite tarpą tarp elektrodų arba pakeiskite uždegimo žvakę.
	Būtina sureguliuoti karbiuratorių. Sureguliuokite karbiuratorių.
	Oro filtras yra purvinas. Išvalykite oro filtrą.

Transportavimas, saugojimas ir utilizavimas

Transportavimas ir laikymas

• Norėdami laikyti ir transportuoti gaminį ir kurą, įsitikinkite, kad jis neprateka ir neskleidžia išmetamųjų dujų. Žiežirbos arba atvira ugnis, pvz., elektriniai įrenginiai arba džiovintuvai, gali sukelti gaisrą.
• Laikydami ir transportuodami kurą visada naudokite patvirtintus konteinerius.
• Ištuštinkite kuro bakelį prieš padėdami gaminį laikyti ilgam laikui. Kurą išpilkite tinkamoje šalinimo vietoje.
• Saugiai pritvirtinkite gamini jī transportuodami, kad nepažeistumėte ir išvengtumėte nelaimingų atsitikimų.
• Laikykite gaminj užrakintoje patalpoje, kad jo nepasiektų vaikai arba neįgalioti asmenys.
• Laikykite gamini sausoje neužšałančioje vietoje.

Šalinimas

• Laikykitės vietinių atliekų tvarkymo reikalavimų ir galiojančių teisės aktų.
• Išpilkite visas chemines medžiagas, pvz., variklio alyvą arba kurą techninės priežiūros centre arba tinkamoje šalinimo vietoje.
• Kai gaminys nebenaudojamas, nusiųskite jį „Husqvarna“ pardavėjui arba atiduokite į perdirbimo vietą.

Techniniai duomenys

Techniniai duomenys

• 2011 m. birželio 8 d. direktyvos 2011/65/ES del tam tikru pavojingu medžiagu naudojimo;
• 2006 m. gegužės 17 d. Direktyvos 2006/42/EB dėl mašinų;
• 2014 m. vasario 26 d. Direktyvos 2014/30/ES del elektromagnetinio suderinamumo;
• 2000 m. gegužės 8 d. Direktyvos 2000/14/EB dėl į aplinką skleidžiamo triukšmo.

Daugiau informacijos apie triukšmo emisiją žr. „Techniniai duomenys“.

Taikyti šie standartai:

EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009

Jei nenurodyta kitaip, taikomos naujausios paskelbtos nurodytu standartu versijos.

Notifikuotoji įstaiga: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden atliko atitikties vertinimą pagal Direktyvos 2000/14/EB VI priedą.

Huskvarna, 2021-11-30

$$ \Delta s \mathrm {d u} $$

Claes Losdal, plėtros vadovas / sodo produktai (igaliotasis „Husqvarna AB“ atstovas, atsakingas už techninę dokumentaciją.)

Saturs

levads.... 298
Drošība....299
Montāža....302
Lietošana....305
Apkope....308

Originalios instrukcijos

Lietošanas pamācība Originele instructies Originale instruksjoner Oryginalne instrukcje Instruções originais Instrucțiuni initiale Оригинальные инструкции Pôvodné pokyny Izvirna navodila Originalna uputstva Bruksanvisning i original Orijinal talimatlar Оригінальні інструкції 原始说明
