KASUTUSJUHEND LB 251S HUSQVARNA
Tehnilised andmed.... 158
EÜ vastavusdeklaratsioon.... 160

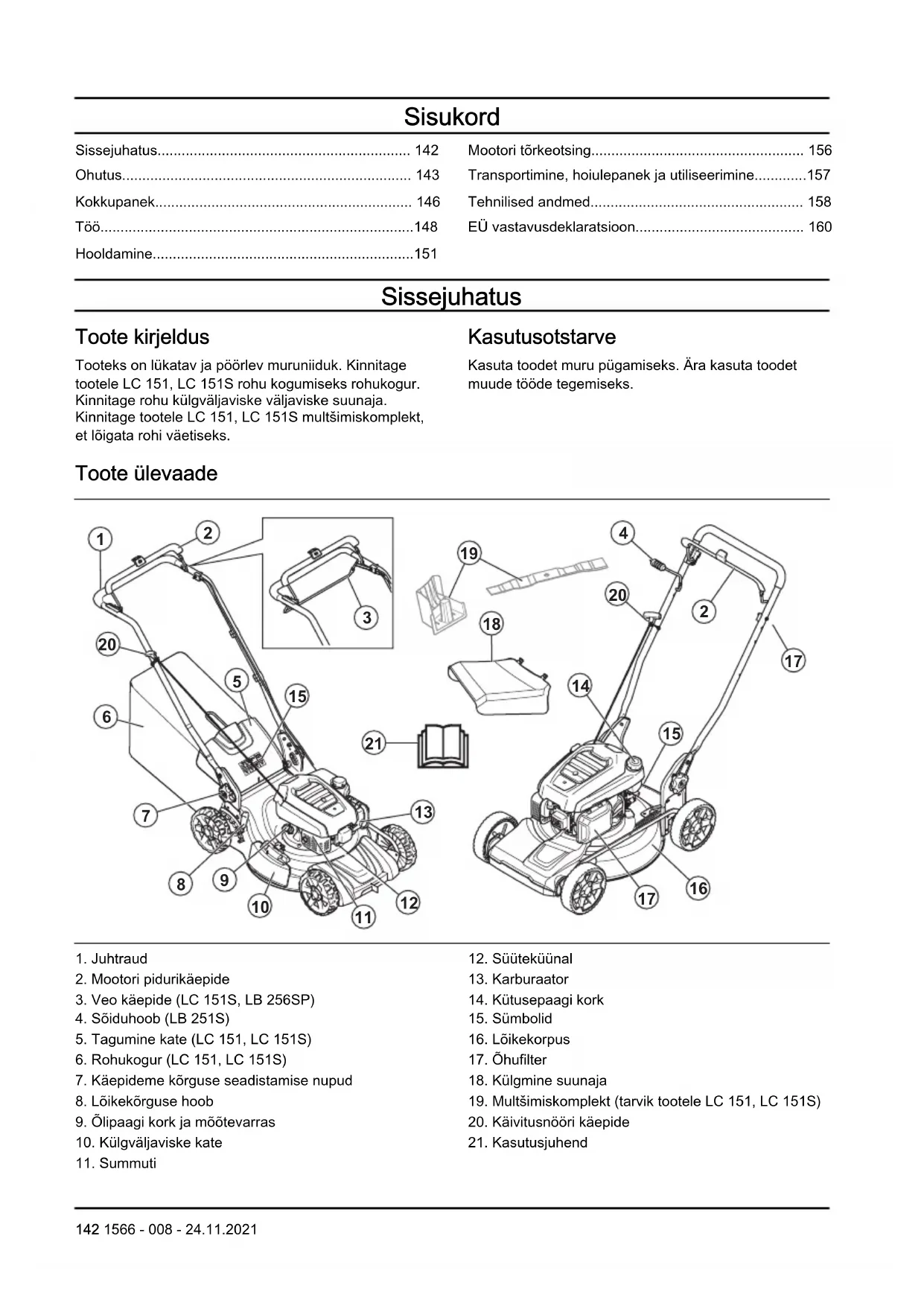

Sissejuhatus
Toote kirjeldus
Tooteks on lükatav ja pöörlev muruniiduk. Kinnitage tootele LC 151, LC 151S rohu kogumiseks rohukogur. Kinnitage rohu külgväljaviske väljaviske suunaja. Kinnitage tootele LC 151, LC 151S multšimiskomplekt, et lõigata rohi väetiseks.
Kasutusotstarve
Kasuta toodet muru pügamiseks. Ära kasuta toodet muude tööde tegemiseks.

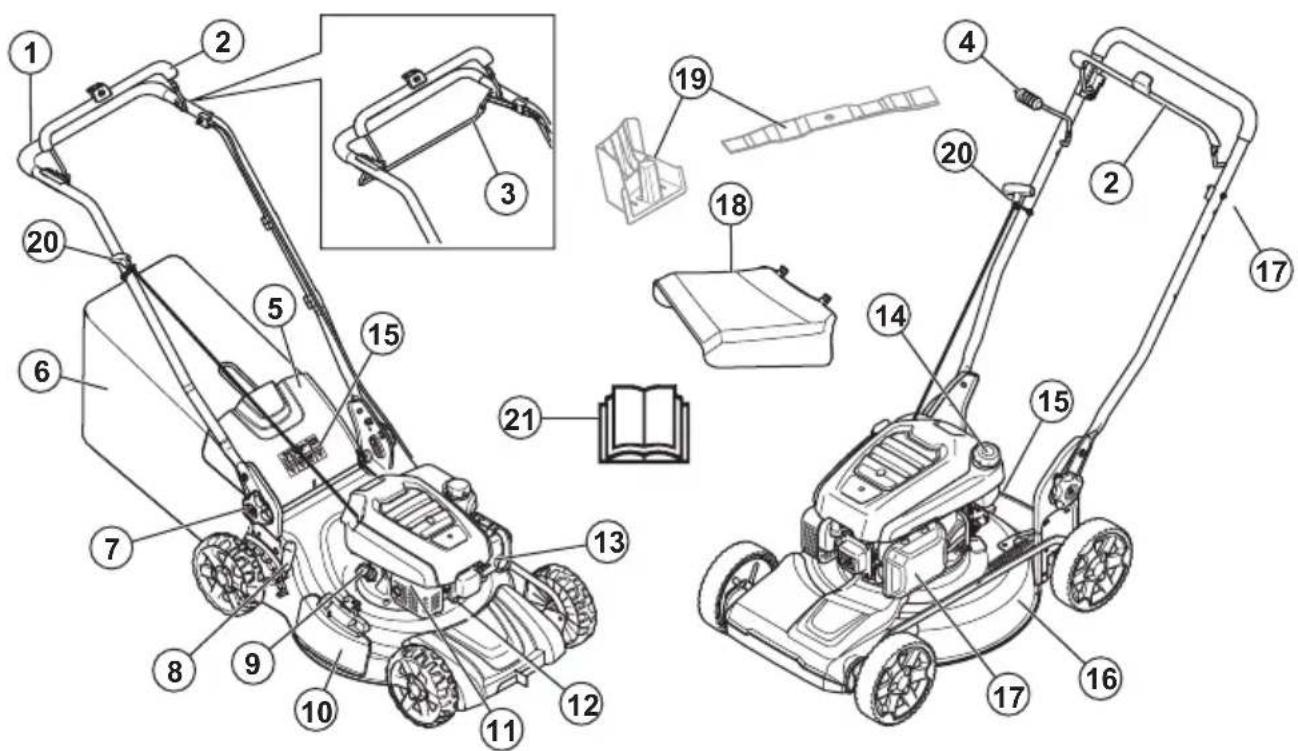

Toote ülevaade
- Juhtraud
- Mootori pidurikäepide
- Veo käepide (LC 151S, LB 256SP)
- Sõiduhoob (LB 251S)
- Tagumine kate (LC 151, LC 151S)
- Rohukogur (LC 151, LC 151S)
- Käepideme körguse seadistamise nupud
- Lõikekõrguse hoob
- Ölipaagi kork ja mõõtevarras
- Külgväljaviske kate
-
Summuti
-
Süütekünal
- Karburaator
- Kütusepaagi kork
- Sümbolid
- Lõikekorpus
- Öhufilter
- Külgmine suunaja
- Multšimiskomplekt (tarvik tootele LC 151, LC 151S)
- Käivitusnööri käepide
- Kasutusjuhend
Sümbolid tootel
HOIATUS! Ole ettevaatlik ja kasuta toodet öigesti. Toode vöib pöhjustada kasutaja vöi körvaliste isikute ohtliku kehavigastuse vöi surma.
Enne seadme kasutamist loe
kasutusjuhend põhjalikult läbi, et kõik
juhised oleksid täiesti arusaadavad.
Olge ettevaatlik - lenduvad esemed ning tagasipörkumise oht.
Teised inimesed ja loomad peavad viibima tööalast ohutus kauguses.
Hoiatus! Hoidke käed ja jalad pöörlevast terast eemal.
Hoiatus! Hoidke käed ja jalad pöörlevatest osadest eemal.
Enne seadme remontimist või hooldamist seisake mootor ja eemaldage süütejuhe.
See toode vastab kehtivatele EÜ direktiividele.
Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Seadme müratase on ära toodud tehniliste andmete peatükis ja etiketil.
Tuleoht.
Ärge hingake sisse heitgaase. Mootori heitgaasid sisaldavad vingugaasi: löhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal.
Kuum pind.
Enne toote käivitamist täida
mootor öliga.
Märkus: Seadmel toodud ülejäänud sümbolid/tähised viitavad teatud kommertsvaldkondade sertifitseerimisnõuetele.
Tootevastutus
Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:
• toodet on valesti parandatud;
• toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.
Euro V heitmed
HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse.
Ohutus
Ohutuse määratlused
Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.
HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või
kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.
ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.
Märkus: Tähistab antud olukorras vajalikku lisateavet.
Üldised ohutuseeskirjad
HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.
- Toode on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.
- Seade tekitab töötades elektromagnetvälja. Teatud tingimustel vöib väli häirida aktiivsete vöi passiivsete meditsiiniliste implantaatide tööd. Raskete vöi surmaga löppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.
- Olge alati ettevaatlik ja kasutage tervet möistust. Kui te pole kindel, kuidas toodet eriolukorras kasutada, löpetage töö ja pidage enne jätkamist nõu Husqvarna edasimüüjaga.
- Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.
- Hoidke toode puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.
- Ärge lubage kellelgi toodet kasutada enne, kui ta on lugenud kasutusjuhendit ja selle sisu endale selgeks teinud.
- Ärge lubage lastel seadet käsitseda.
- Hoidke lapsed tööalast eemal. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
- Ärge lubage kasutusjuhistega mitte tutvunud isikul toodet käsitseda.
- Kui toodet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all. Vastutusvõimeline täiskasvanu peab kogu aeg kasutaja juures viibima.
- Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.
- Ärge kasutage toodet, kui see on kahjustatud.
- Ärge muutke toodet ega kasutage seda, kui keegi teine võib olla seda muutnud.
- Ära muuda mootori kiiruse regulaatori seadistust.
Tööala ohutus
HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.
- Enne toote kasutamist eemaldage tööalalt oksad ja kivid.
- Lõikeosaga kokku puutuvad esemed võivad õhku paiskuda ning inimesi vigastada ja esemeid kahjustada. Juuresolijad ja loomad peavad viibima tootest ohutus kauguses.
- Ärge kasutage toodet halva ilmaga, näiteks udu, vihma, tugeva tuule, tugeva pakase ja pikseohu korral. Toote kasutamine halva ilma ning niiskete ja märgade tingimuste korral on väsitav. Halb ilm võib põhjustada ohtlikke tingimusi (nt libedaid pindu).
- Suhtuge tähelepanelikult inimestesse, esemetesse ja olukordadesse, mis võivad takistada toote ohutut kasutamist.
- Olge ettevaatlik takistuste (nt juurte, kivide, oksade, aukude ja kraavide) suhtes. Kõrge rohi võib peita takistusi.
- Muru niitmine kallakutel võib olla ohtlik. Ärge kasutage toodet alal, mille kalle ületab 15°.
- Kasutage toodet kallakul risti liikudes. Ärge liikuge üles ja alla.
- Olge ettevaatlik varjatud nurkade ja vaatevälja varjavate esemete läheduses.
Tööohutus
HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.
- Kasutage seda toodet ainult muru niitmiseks. Muude toimingute tegemiseks toodet kasutada ei tohi.
- Kasutage isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik 145.
- Veenduge, et teate, kuidas hädaolukorras mootorit kiiresti seisata.
- Ärge käivitage mootorit suletud ruumis ega tuleohtlike materjalide lähedal. Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju.
- Ärge kasutage toodet enne, kui lõiketera ja katted on õigesti kinnitatud. Valesti kinnitatud lõiketera võib lahti tulla ja inimesi vigastada.
- Veenduge, et lõiketera ei puutuks kokku esemetega (nt kivide ja juurtega). See võib lõiketera kahjustada ja põhjustada mootori võlli väändumist. Paindega telg põhjustab tugevat vibratsiooni ja suurt lõiketera lahtitulemise ohtu.
- Kui lõiketera puutub kokku mõne esemega või esineb vibratsioon, peatage toode viivitamatult. Lahutage süüteküünla süütejuhe. Kontrollige toodet kahjustuste suhtes. Parandage kahjustused või laske toodet remontida volitatud hooldustöökojas.
- Kui mootor töötab, ärge kinnitage mootori pidurikäepidet käepidemele jäädavalt.
- Asetage toode stabiilsele ja tasasele pinnale ning käivitage see. Veenduge, et lõiketera ei puutuks vastu maad ega muid esemeid.
- Olge toote kasutamisel alati toote taga.
- Toote kasutamisel hoidke mõlema käega käepidemest ja kõik toote rattad maas. Hoidke käed ja jalad liikuvatest teradest eemal.
- Kui mootor on käivitatud, ärge kallutage toodet.
- Olge toote tagasisuunas tömbamisel ettevaatlik.
- Kui mootor on käivitatud, ärge tõstke toodet. Kui teil on vaja toodet tõsta, seisake esmalt mootor ja lahutage süütejuhe süüteküünlast.
- Ärge köndige toote kasutamise ajal tagurpidi.
- Seisake mootor, kui liigute alal, kus pole muru, näiteks kruusast, kivist ja asfaldist teedel.
- Ärge lükake toodet joostes, kui mootor on käivitatud. Toote kasutamise ajal köndige.
- Enne lõikamiskõrguse muutmist seisake mootor. Ärge tehke seadistusi, kui mootor töötab.
- Ärge laske toodet silmist, kui mootor töötab. Seisake mootor ja veenduge, et lõikeosa ei pöörleks.
Ohutusjuhised kasutamisel
Isikukaitsevahendid
HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.
- Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.
- Kui müratase ületab 85 dB, kandke kuulmiskaitseid.
- Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.
• Kandke tugevaid pikki pükse.
- Vajaduse korral kandke kaitsekindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.
Toote ohutusseadised
HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.
- Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed.
- Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge Husqvarna hooldustöökotta.
Lõikeosa katte kontrollimine
Lõikeosa kate vähendab toote vibratsiooni ja lõiketerast tingitud vigastuste ohtu.
- Kontrollige lõikeosa kahjustuste (nt pragude) suhtes.
Mootori pidurikäepide kontrollimine
Mootori pidurikäepideme abil saab mootori seisata.
Mootori pidurikäepideme vabastamisel mootor seiskub.
- Käivitage mootor ja vabastage seejärel mootori pidurikäepide. Kui mootor kolme sekundi jooksul ei seisku, laste mootorpidurit reguleerida Husqvarna volitatud hooldustöökojas.
Tagumine deflektor vähendab esemete kasutaja suunas paiskumise ohtu.
- Veenduge, et tagumine kate oleks kahjustamata.
- Veenduge, et tagumise katte sulgurvedrud oleksid terved.
- Purunenud vedrud ja kahjustatud osad tuleb välja vahetada.
- Veenduge, et tagumine kate liiguks hingedel sujuvalt.
Summuti
Summuti ülesandeks on hoida müratase võimalikult madalal ja suunata mootori heitgaasid kasutajast eemale.
Ärge kasutage seadet, kui summuti puudub või on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu.
HOIATUS: Seadme töötamise ajal ja vahetult pärast töötamist ning mootori tühikäigul töötamise ajal on summuti väga kuum. Tulekahju vältimiseks olge tuleohtlike materjalide ja/või aurude läheduses väga ettevaatlik.
- Kontrollige summutit regulaarselt ning veenduge, et see oleks õigesti kinnitatud ja kahjustamata.
Ohutusnõuded kütuse käsitsemisel
HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.
- Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada.
- Kui kütus satub röivastele, siis vahetage kohe riideid.
- Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub kehale, puhastage piirkond seebi ja veega.
-
Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.
-
Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.
- Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.
- Ärge suitsetage kütuse ega mootori läheduses.
- Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.
- Ärge tankige kütust, kui mootor töötab.
- Enne tankimise alustamist veenduge, et mootor oleks külm.
- Enne tankimise alustamist avage aeglaselt kütusepaagi kork ja laske survel alaneda.
- Ärge tankige mootorit siseruumis. Ebapiisav öhuvahetus vöib pöhjustada lämbumisest vöi vingugaasimürgistusest tingitud kehavigastuse vöi surma.
- Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.
- Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.
-
Ärge täitke kütusepaaki täielikult. Soojuse möjul kütus paisub. Jätke kütusepaagi ülaserva vaba ruumi.
-
Mootori heitgaasid sisaldavad vingugaasi: löhnatut, mürgist ja väga ohtlikku gaasi. Ärge käivitage mootorit siseruumis ega suletud alal.
- Enne toote hooldamist seisake mootor ja eemaldage süüteküünla süütejuhe.
- Lõikeosa hooldamisel kandke kaitsekindaid.
Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.
- Tootja heakskiiduta tarvikud ja muudatused toote juurest võivad põhjustada tõsiseid kehavigastusi või surma. Ärge muutke toodet. Kasutage tootja heakskiidetud tarvikuid.
- Kui toodet regulaarselt ja õigesti ei hooldata, suureneb oht, et toode saab kahjustada ja võib kedagi vigastada.
- Hooldage toodet ainult selle kasutusjuhendi järgi. Muid hooldustöid tuleb lasta teha Husqvarna heakskiiduga hooldustöökojas.
- Laske toodet regulaarselt hooldada Husqvarna heakskiiduga hooldustöökojas.
- Asendage kahjustatud, kulunud ja katkised osad.
Ohutusjuhised hooldamisel
HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.
Kokkupanek
Sissejuhatus
HOIATUS: Enne seadme kokkupanemist lugege põhjalikult läbi ohutust puudutav jaotis.
HOIATUS: Enne seadme kokkupanemist eemaldage süüteküünala juhe süüteküünla küljest.
Käepideme kokkupanek
- Lükka kruvi (A) läbi käepideme (B), plastseibi (C) ja käepideme tugikronsteini (D).
B
C
D
E
-
Keera mutter (E) täiesti kinni.
-

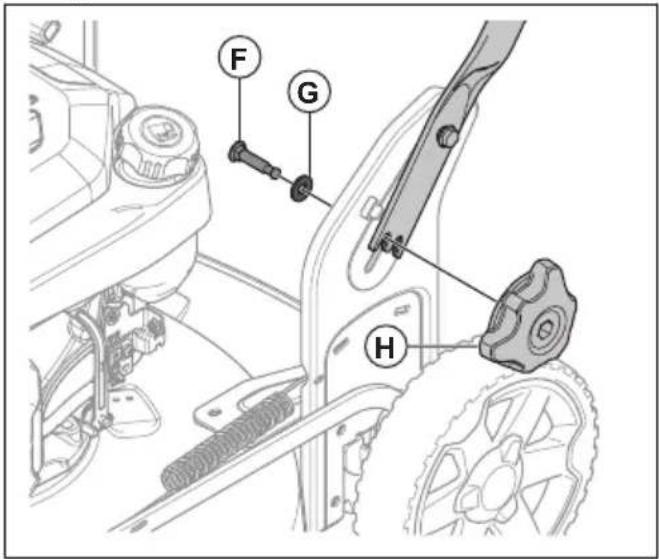

Lükka kruvi (F) läbi seibi (G) ja käepideme tugikronsteini.
- Keera nupp (H) täiesti kinni.

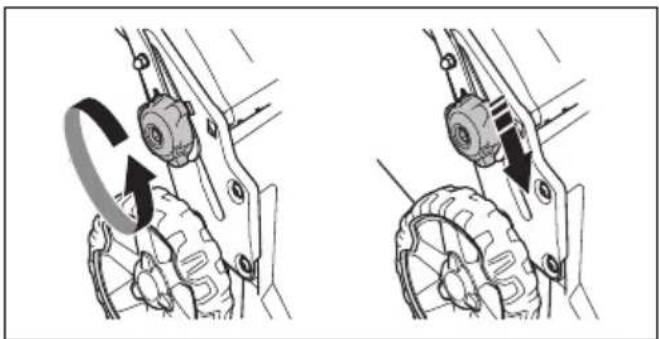

Käepideme reguleerimine
- Keerake alumised hoovad lahti.
- Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse.
- Reguleerige käepideme körgus ühte kahest vöimalikust asendist.
- Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klöpsatus.
- Keerake nupud korralikult kinni.

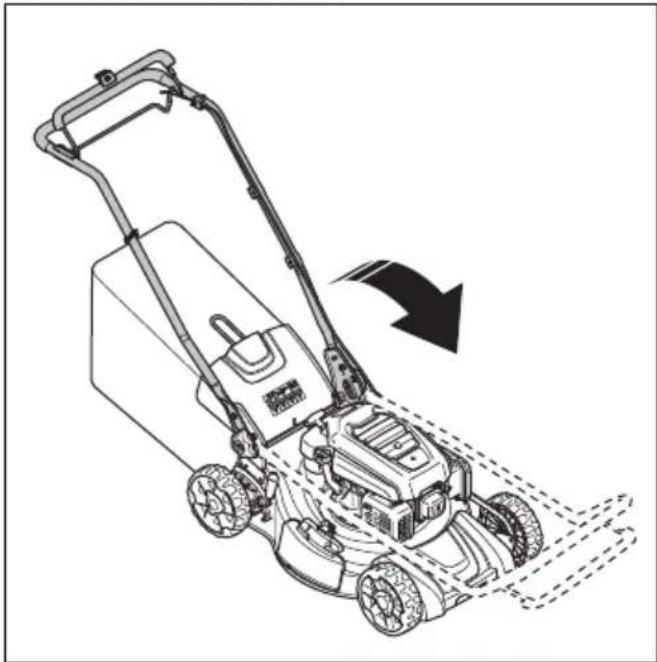

Muruniiduki seadmine transportasendisse
-
Keerake alumised hoovad lahti.
-
Liigutage nupud toote vasakul ja paremal küljel olevatesse soonetesse.
- Keerake käepide ettepoole.
Toote seadmine tööasendisse
- Pöörake käepide püstasendisse.
- Liigutage nuppusid üles käepideme suunas, kuni need peatuvad ja kostub klöpsatus.
- Keerake nupud korralikult kinni.

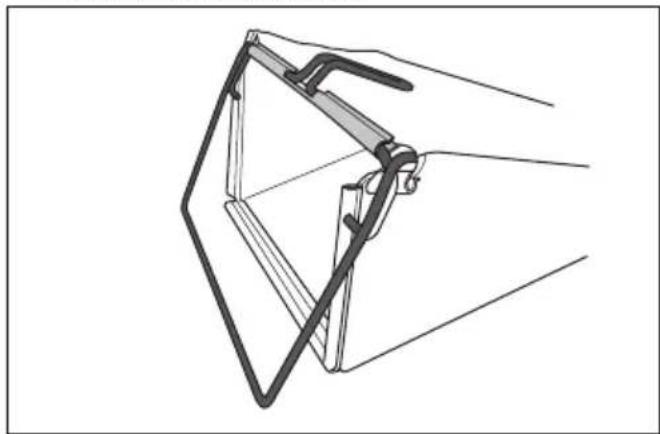

Rohukoguri kokkupanek (LC 151, LC 151S)
- Kinnitage rohukoguri raam rohukoti külge nii, et koti jäik osa jääb põhja. Veenduge, et raami käepide oleks koti ülaservast eemal.
- Kinnitage rohukott klambritega raami külge.
HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.
Husqvarna Connect
Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse:
• Täiendav tooteteave.
• Toote osade ja hoolduse alane teave ja abi.
Toote Husqvarna Connect kasutamise alustamine
- Laadige Husqvarna Connect rakendus oma mobiilsideseadmesse.
- Registreeruge Husqvarna Connect rakenduses.
- Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.
Enne toote kasutamist
- Lugege kasutusjuhend põhjalikult läbi, et kõik juhised oleksid täiesti arusaadavad.
- Veenduge, et lõikeosa oleks õigesti kinnitatud ja reguleeritud. Vt jaotist Lõikeosa kontrollimine Ik 153
- Täitke kütusepaak. Vt jaotist Kütuse tankimine Ik 148.
- Täitke ölipaak ja kontrollide ölitaset. Vt jaotist Ölitaseme kontrollimine Ik 154.

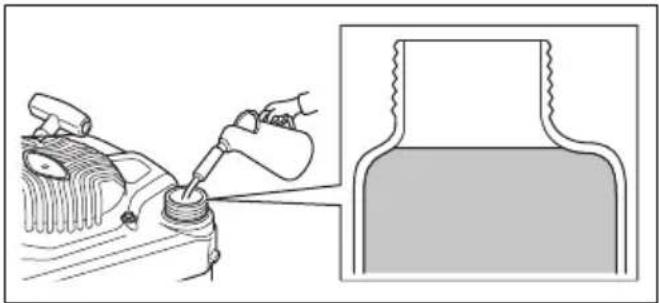

Kütuse tankimine
Võimaluse korral kasutage keskkonnasäästlikku bensiini/alkülaatbensiini. Kui keskkonnasäästlik või alkülaatbensiin pole saadaval, kasutage kvaliteetset pliivaba bensiini või pliibensiini, mille oktaaniary on vähemalt 90.
ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). See võib seadet kahjustada.
- Surve vabastamiseks avage kütusepaagi kork aeglaselt.
- Lisage kütust aeglaselt kütusenõust. Mahavalgumise korral eemaldage osa kütust lapiga ja laske ülejäänul ära kuivada.
- Puhastage kütusepaagi korgi ümbrus.
- Pingutage kütusepaagi korki korralikult. Pingutamata kütusepaagi kork põhjustab tuleohtu.
- Enne käivitamist viige toode vähemalt 3 m kaugusele kohast, kus toimus kütusepaagi täitmine.

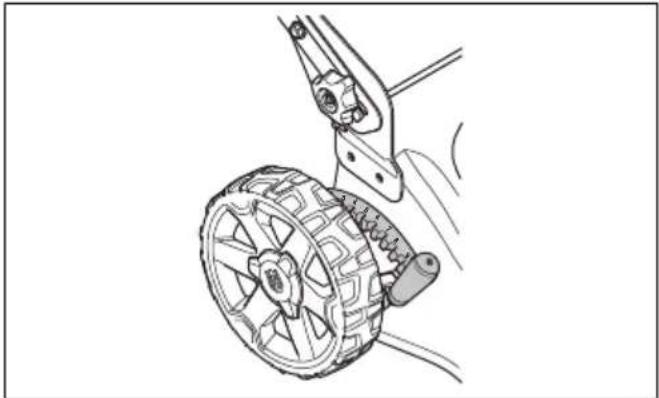

Lõikamiskõrguse reguleerimine
- Lõikamiskõrguse suurendamiseks tõmmake lõikamiskõrguse hooba tagasisuunas.
- Lõikamiskõrguse vähendamiseks lükake lõikamiskõrguse hooba edasisuunas.
ETTEVAATUST: Ärge seadistage lõikamiskõrgust liiga madalaks. Kui muru pole tasane, võivad lõiketerad puutuda vastu maad.
Toote käivitamine
- Veenduge, et süütejuhe ja süüteküünal oleksid omavahel ühendatud.
- Olge toote taga.
- Hoidke mootori pidurikäepidet juhtraua vastas.
- Hoidke starteri nööri käepidet paremas käes.
- Tõmmake starteri nööri väljasuunas, kuni tunnete vastujõudu.
- Tõmmake hooga, nii et mootor käivitub.
HOIATUS: Käivitusnööri ei tohi kerida käe ümber.
Veo kasutamine ratastel LC 151S & LB 256SP
• Lükake veo käepidet juhtraua suunas.
- Veo vabastamiseks vabastage veo käepide näiteks siis, kui lähenete takistusele.
- Enne seadme tagasisuunas tömbamist vabastage vedu ja lükake seadet umbes 10 cm edasisuunas.

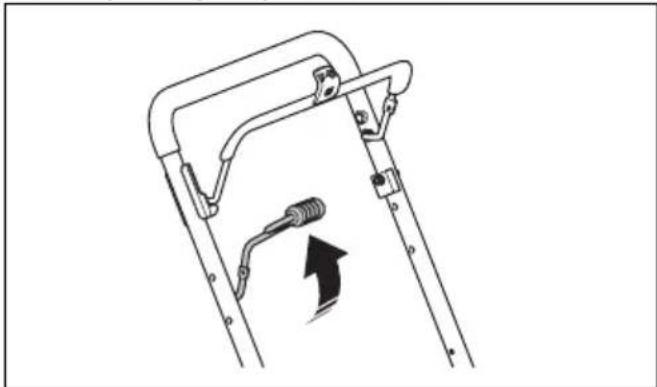

Veo kasutamine ratastel (LB 251S)
• Tõmba juhtkangi käepideme suunas.
- Lükka juhtkangi käepidemest eemale, et lahutada veosüsteem, nt kui oled takistuse lähedal.
Märkus: Juhtkang lahutatakse automaatselt, kui vabastad mootori piduri käepideme.
- Enne toote tömbamist tagasisuunal, lükka juhtkang käepidemest eemale ja lükka toodet edasi ligikaudu 10 cm, et veoülekanne täielikult lahutada.
Seadme seiskamine
- Ainult veoülekande seiskamiseks vabasta toote (LC 151S, LB 256SP) veo käepide või toote (LB 251S) juhtkang.
- Mootori seiskamiseks vabastage mootoripiduri käepide.
HOIATUS: Ärge kasutage toodet, kui rohukogur pole paigaldatud või tagumine kate suletud. Vastasel juhul võivad esemed õhku paiskuda ja kasutajat vigastada.
- Töstke tagumine kate üles ja eemaldage multšikork, kui see on paigaldatud.
- Paigaldage rohukogur, vt Rohukoguri kokkupanek (LC 151, LC 151S) Ik 148.
- Asetage rohukogur kronsteinile.
- Vabastage tagumine kate ja laske sel toetuda rohukoti raami ülaservale.
Veenduge, et mootor on välja lülitatud, enne kui seadistate toote multšimisrežiimi.
-
Töstke tagumine kate üles ja eemaldage rohukogur, kui see on paigaldatud.
-
Asetage multšikork väljaviskekanalisse.
- Sulgege tagumine kate ja veenduge, et see on tihkelt suletud vastu multšikorki.
Märkus: Multšimisrežiimi jõudluse suurendamiseks asendage lõiketera multšitera tarvikuga. Vt jaotist Lõiketera vahetamine Ik 153

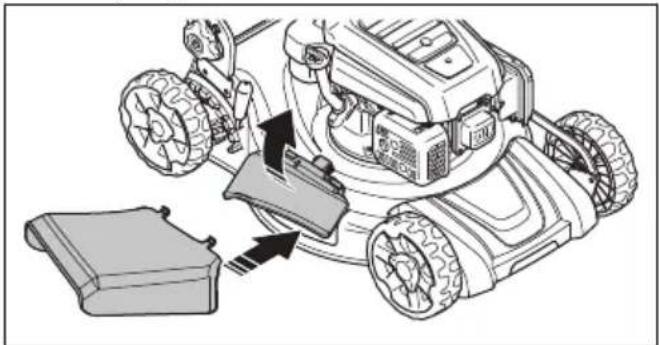

Toote seadistamine külgväljaviske režiimile
- Töstke tagumine kate üles ja eemaldage rohukott (kui see on paigaldatud).
- Sulgege tagumine kate ja veenduge, et see on tihkelt suletud vastu toodet.
- Tõstke väljaviske lukku.
- Ava külgväljaviskekate ja paigalda külgväljaviske suunaja tugitihvtidele.
- Lase külgväljaviskekattel sulguda vastu
külgväljaviskesuunajat. Veenduge, e
külgväljaviskesuunaja on tugevalt omal kohal, enne
kui alustate tootega tööd.
Märkus: Külgväljaviske režiimi jõudluse suurendamiseks paigaldage multšikork.
Rohukoguri tühjendamine
ETTEVAATUST: Kulumise
vältimiseks tõsta rohukogur liigutamise ajal
üles.
- Tõstke rohukogur raami käepideme abil üles.
- Rohukoguri tühjendamisel kasuta raami käepidet ja koti käepidet.
Hea tulemuse saavutamiseks
- Kasutage vahedat lõiketera. Nüri tera annab ebaühtlase tulemuse ja muru lõigatud osa muutub kollaseks. Terav lõiketera on nüri teraga võrreldes energiasäästlikum.
- Lõigake kuni pool muru pikkusest. Kui alustate niitmist, alustage kõrgeima lõikamiskõrgusega Vaadake tulemust ja seadistage lõikamiskõrgus soovitud madalamale tasemele. Kui rohi on väga pikk, sõitke aeglaselt ja vajadusel niitke kaks korda.
- Niitke iga kord erinevas suunas, et ära hoida triipude tekkimist murule.
- Kergitage tagakaant ja eemaldage rohukogur.
- Kui seadmele on paigaldatud multšikork ja multšimistera, eemaldage need.
- Enne seadme kasutamist sulgege tagumine kate. Seadme töötamise ajal väljub lõigatud rohi tagumise katte alt.
- Hoidke lõikamiskate puhtana. Lõikekorpuse siseküljele kogunevad rohujäägid ja mustus võivad lõikamistõhusust vähendada. Vt jaotist Lõikekorpuse sisepinnapuhastamine lk 152.
Hooldamine
Sissejuhatus
HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.
Toote hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.
Hooldusskeem
ETTEVAATUST: Toote kallutamisel veenduge, et öhufilter oleks üleval, mitte vastu maad. Tekib mootori kahjustamise oht.
Hooldusintervallide arvutamisel on aluseks võetud toote igapäevane kasutamine. Intervallid muutuvad, kui toodet igapäevaselt ei kasutata.
Tärniga (*) tähistatud hooldustööde kohta leiate juhised peatükist Toote ohutusseadised Ik 145.
| Hooldamine Üks kord | päevas | Üks kord kuus | Igal aastaajal |
| Üldkontrolli läbiviimine X | | | |
| Ölitaseme kontrollimine X | | | |
| Ölivahetus (esmalt pärast 5 töötundi, seejärel iga kord 50 töötunni järel) ^50 | | | X |
| Toote puhastamine X | | | |
| Lõikeosa kontrollimine X | | | |
| Kontrollige lõikekatet * X | | | |
| Kontrollige mootori pidurikäepidet * X | | | |
| Kontrollige summutit * X | | | |
| Kontrolli süüteküünalt. Vajaduse korral vaheta süüteküünal välja või puhasta seda. | | | X |
| Öhufiltri kontrollimine X | | | |
| Puhastage õhufilter. ^51 | | X | |
| Vahetage õhufilter. X | | | |
| Kütusesüsteemi kontrollimine X | | | |
| Puhasta silindri jahutusribid. X | | | |
| Kontrolli ja reguleeri siduritrossi tootel (LC 151S, LB 251S, LB 256SP) | | | X |
| Puhasta ülekandekatte alust (LB 251S) X | | | |
Üldülevaatuse läbiviimine
- Veenduge, et köik toote mutrid ja kruvid oleksid korralikult kinni pingutatud.
- Eemaldage lehed, muru ja pori harja abil.
- Veenduge, et mootori peal asuv õhuvõtuava oleks takistustest vaba.
- Ärge kasutage seadme puhastamiseks survepesurit.
- Kui kasutate toote puhastamiseks vett, ärge suunake vett otse mootorile.
Lõikekorpuse sisepinnapuhastamine
- Tühjendage kütusepaak.
- Kalluta toodet. Veendu, et süüteküünal on suunaga üles.
ETTEVAATUST: Kui toode on asetatud selliselt, et öhufilter jääb allapoole, vöib mootor kahjustada saada.
- Loputage lõikekorpuse sisepinda veega.

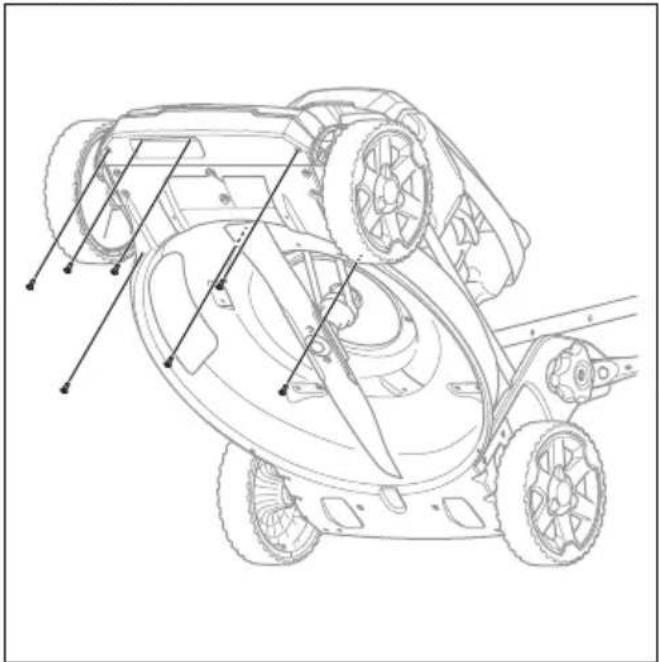

Toote (LB 251S)ülekandekatte aluse puhastamine
- Tühjendage kütusepaak.
- Kalluta toodet. Veendu, et süüteküünal on suunaga üles.
ETTEVAATUST: Kui toode on asetatud selliselt, et öhufilter jääb allapoole, vöib mootor kahjustada saada.
- Eemalda 7 kruvi.
-
Eemalda ülekandekate.
-
Puhasta pinda harjaga.
ETTEVAATUST: Vesi või saastus ülekandekatte all võib põhjustada ülekandele kahjustusi.
- Paigalda ülekandekate ja seitse kruvi.
Lõikeosa kontrollimine
HOIATUS: Tahtmatu käivitamise ärahoidmiseks eemaldage süüteküünlalt süütejuhe.
HOIATUS: Lõikeosa hooldamisel kandke kaitsekindaid. Lõiketera on väga terav ja võib kergesti põhjustada lõikevigastusi.
- Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa tuleb alati välja vahetada.
- Kontrollige, kas lõiketera on kahjustatud või nüri.
Märkus: Teritamise järel tuleb lõiketera tasakaalustada. Lõiketera teritamine, asendamine ja tasakaalustamine usaldage hooldustehnikule. Kui toode põrkub vastu eset, mis põhjustab toote seiskumise, vahetage välja kahjustatud lõiketera. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada.
Lõiketera vahetamine
- Lukustage lõiketera mõne puuklotsiga.
- Eemalda lõiketera polt ja vedruseib.
- Eemaldage lõiketera.
- Eemaldage lõiketera tugi ja polt ning kontrollige, kas esineb kahjustusi.
- Kontrollige mootori völli ja veenduge, et see poleks väändunud.

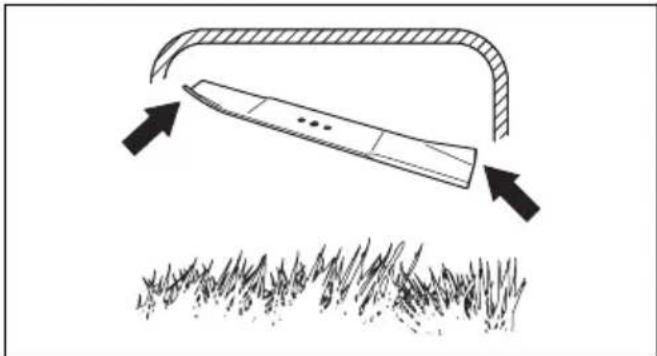

- Uue lõiketera kinnitamisel suunake nurksed otsad lõikekorpuse poole.
- Veenduge, et lõiketera ja mootori võlli kese oleksid kohakuti.
- Lukustage lõiketera mõne puuklotsiga. Kinnitage vedruseib ning pingutage polti ja seibi momendiga 43 – 47 Nm.
- Keerake tera käega, veendumaks, et see pöörleb vabalt.
HOIATUS: Kasutage tugevaid
kindaid. Lõiketera on väga terav ja võib
kergesti põhjustada lõikevigastusi.
- Tera katsetamiseks käivitage toode. Kui tera on valesti kinnitatud, siis toode vibreerib ja niitmistulemus pole rahuldav.
Õlitaseme kontrollimine
ETTEVAATUST: Liiga madal ölitase
võib mootorit kahjustada. Enne toote
käivitamist kontrollige ölitaset.
- Asetage toode tasasele pinnale.
- Eemaldage õlipaagi kork koos kinnitatud mõõtevardaga.
- Puhastage möötevarras ölist.
- Ölitaseme öigesti mõõtmiseks asetage mõõtevarras täies pikkuses ölipaaki.
- Eemaldage õlivarras.
- Vaadake mõõtevardalt õlitaset.
- Kui ôlitase on madal, lisage mootoriöli ja kontrollige ôlitaset uuesti.

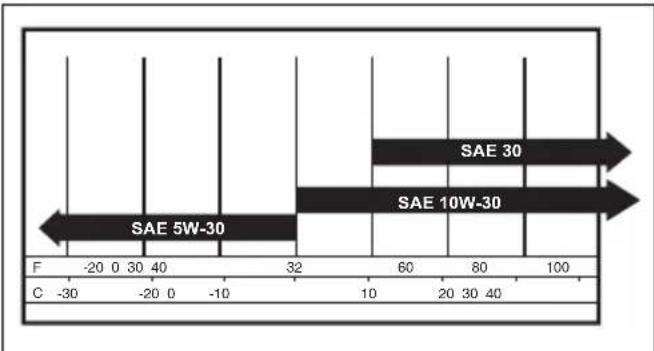

Mootoriõli vahetamine
HOIATUS: Vahetult pärast mootori seiskamist on mootoriöli väga kuum. Enne mootoriöli väljutamist laske mootoril maha jahtuda. Kui mootoriöli satub nahale, puhastage piirkond vee ja seebiga.
bar
| Category | Value |
|---|---|
| SAE 5W-30 | -20 |
| SAE 30 | 60 |
| SAE 10W-30 | 100 |
- Kasutage toodet, kuni kütusepaak on tühi.
- Eemaldage süüteküünla süütejuhe.
- Eemaldage õlipaagi kork.
- Asetage toote alla mõni mahuti, kuhu mootoriõli saaks valguda.
- Kallutage toodet, et mootoriöli valguks ölipaagist välja.
- Lisage uut mootoriöli (vt jaotises Tehnilised andmed Ik 158 soovitatud tüüpi).
- Kontrollige õlitaset. Vt jaotist Ölitaseme kontrollimine Ik 154.
Süüteküünla kontrollimine
ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal vöib toodet kahjustada.
- Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.
- Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid.
a) Veenduge, et tühikäigu pöörete arv on õigesti seadistatud.
b) Veenduge, et kütusesegu oleks öige.
c) Veenduge, et ôhufilter oleks puhas.
- Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on öige, vt jaotist Tehnilised andmed Ik 158.
• Vajaduse korral vahetage süüteküünal välja.
Öhufilter
Määrdunud öhufilter vöib pöhjustada mootorikahjustusi vöi ei tööta öigesti. Tolmuste tingimuste korral tee öhufiltri hooldustöid sagedamini. Vt lisateavet Hooldamine Ik 151, millal vahetada öhufiltrit.
Märkus: Kahjustatud öhufilter tuleb alati välja vahetada.

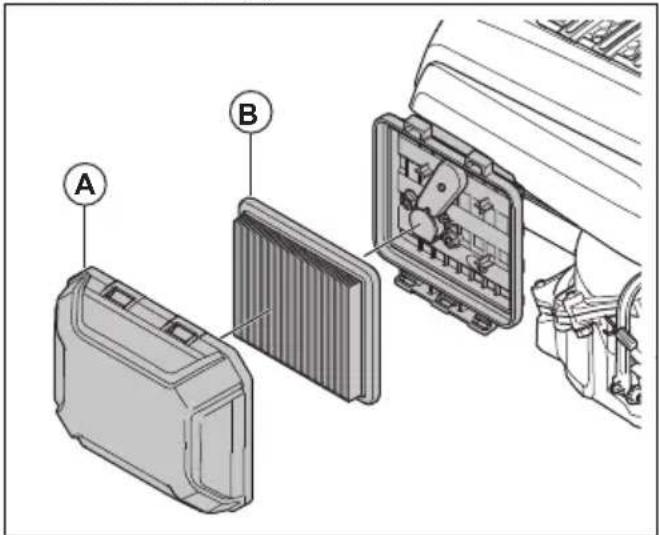

Toote õhufiltri eemaldamine ja paigaldamine
HOIATUS: Kasuta kaitsekindaid.
- Ava klambrid öhufiltri kattel.
-
Eemalda mootorilt ettevaatlikult õhufitri kate (A).
-
Eemalda öhufilter (B).
-
Veendu, et öhufiltril poleks kahjustusi. Vahetage kahjustatud öhufilter välja.
-
Puhasta ja kontrolli õhufiltrit. Vt jaotist õhufiltri puhastamine Ik 155.
-
Paigalda vastupidises järjestuses.
Õhufiltri puhastamine
Määrdunud öhufilter vöib pöhjustada mootorikahjustusi vöi ei tööta öigesti. Tolmuste tingimuste korral tehke öhupuhasti hooldustöid sagedamini.
Vt lisateavet Hooldamine Ik 151, millal vahetada öhufiltrit.
-
Eemaldage õhufiltri kate ja filter.
-
Puhastage filtrit, koputades seda vastu tasast pinda.
Ärge kunagi kasutage filtri puhastamiseks lahustit,
mis sisaldab petrooleumi või suruõhku.
Märkus: Pikka aega kasutuses olnud öhufiltreid ei saa täielikult puhastada. Vahetage öhufiltrit regulaarselt. Kahjustatud öhufilter tuleb alati vahetada.
- Kui panete õhufiltrit kokku, siis veenduge, et on tihedasti vastu filtrihoidikut.
Külgväljaviskesuunaja kontrollimine
Külgväljaviskesuunaja on kinnitatud toote
külgväljaviskeavale. See vähendab niiduki kasutaja
suunas paiskuvatest esemetest tingitud ohtu.
-
Veenduge, et külgväljaviskesuunaja oleks kahjustamata.
-
Uurige külgväljaviskesuunajat. Veenduge, et sellel pole kahjustusi, nt mõrad või murdunud vedrud, mis suruvad luuki kinni.
-
Kui külgväljaviskamisesuunaja või vedrud on kahjustatud, vahetage need välja.
Kütusesüsteemi kontrollimine
- Kontrollige kütusepaagi korki ja selle tihendit kahjustuste suhtes.
- Kontrollige kütusevoolikut lekete suhtes. Kahjustatud kütusevoolik laske hooldustöökojas välja vahetada.
Siduritrossi reguleerimine (LC 151S, LB 251S, LB 256SP)
Järgmistes olukordades on vajalik vähendada siduritrossi pikkust:
- rataste vedu ei rakendu, kui tömbate veo käepidemest või pöörlemiskiiruse reguleerimise hoovast;
- kui rataste vedu on rakendatud, liigub toode aeglaselt.
Järgmistes olukordades on vajalik suurendada siduritrossi pikkust:
• toode liigub, kui rataste vedu pole rakendatud.

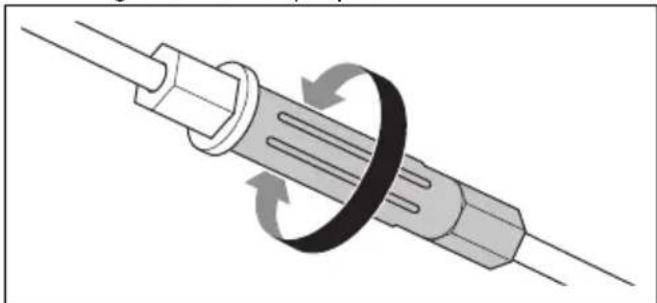

- Siduritrossi reguleerimine.
a) Siduritrossi pikkuse vähendamiseks pöörake reguleerimiskruvi vastupäeva.
b) Siduritrossi pikendamiseks keerake reguleerimiskruvi päripäeva.
Kui tööde liigub ebarahuldavalt pärast reguleerimist, võtke ühendust hooldustöökojaga
Mootori törkeotsing
| Probleem Võimalik põhjus Lahendus | | |
| Mootor ei käivitu. Süütejuhe pole | õigesti ühendatud. Ühendage süütejuhe | süüteküunlaga. |
| Kütusepaak on tühi. Täitke kütusepaak öiget tüüpi kütusega. |
| Kütus on vana. Tühjenda kütusepaak ja karburaator. Täida uue bensiniga. |
| Karburaatoris või kütusevoolikus on mustus. | Puhastage karburaator ja/või kütusevoo- lik. |
| Süüteküunal on defektne. Reguleerige elektroodide vahet, puhas- tage või vahetage välja süüteküunal. |
| Süüteküunlal on kütus. Puhasta süüteküunal. |
| Mootor ei seisku. Peatamismeh | hanism on defektne. Lahutage süüteküunla | süütejuhe. Laske toode remontida volitatud hooldustööko- jas. |
| Mootor ei tööta sujuvalt. Süütejuhe pole | õigesti ühendatud. Ühendage süütejuhe | süüteküunlaga. |
| Kütusevoolikus on mustus või kütus on otsa saanud. | Puhastage kütusevoolik. Lisage kütuse- paaki öiget liiki kütust. |
| Kütusepaagi kork on ummistunud. Puhastage kütusepaagi kork. |
| Kütusesüsteemis on vesi või mustus. Tühjendage kütusepaak. Lisage kütuse- paaki öiget liiki kütust. |
| Öhufilter on määrdunud. Puhastage öhufilter. |
| Karburaatorit tuleb reguleerida. Laske hooldusesinduses karburaatorit reguleerida. |
| Mootor läheb liiga kuumaks. Mootoriõli tase on liiga madal. Lisage mootoriõli. |
| Öhuvool pole piisav. Puhastage öhufilter ja öhufiltrri korpus. |
| Karburaatorit tuleb reguleerida. Laske hooldusesinduses karburaatorit reguleerida. |
| Kui mootor töötab suurel kiiru- sel, hakkab see töötakte vahel jätma. | Süüteküunla elektroodide vahe on liiga väike. | Reguleerige elektroodide vahet. |
| Normaalkoormuse korral kos- tub mootorist ebatavalist heli. | Kasutatakse valet tüüpi bensiini. Tühjenda | kütusepaak ja karburaator. Täida uue bensiniga. Vt jaotist Kütuse tankimine Ik 148. Probleemi püsimise korral pöörduge hooldustöökotta. |
| Mootor ei tööta tühikäigul su- juvalt. | Süüteküunal on määrdunud või defektne või elektroodide vahe on liga suur. | Reguleerige elektroodide vahekagust või vahetage süüteküunal välja. |
| Karburaatorit tuleb reguleerida. Reguleerige karburaatorit. |
| Öhufilter on määrdunud. Puhastage öhufilter. |
Transportimine, hoiulepanek ja utiliseerimine
Transportimine ja hoiustamine
- Toote ja kütuse transportimisel ning hoiustamisel veenduge, et puuduvad lekked ja aurud. Elektriseadmetest või boileritest pärit sädemed ja lahtine leek võivad põhjustada tulekahju.
- Kütuse transportimiseks ja hoiustamiseks kasutage heakskiidetud mahuteid.
- Toote pikaks ajaks hoiule panemisel tühjendage eelnevalt kütusepaak. Kõrvaldage kütus spetsiaalses jäätmejaamas.
- Transportimisel kinnitage toode ohutult, et ära hoida kahjustusi ja önnetusi.
- Hoidke toodet lukustatud kohas, kus sellele ei pääse juurde lapsed ega volitamata isikud.
- Hoidke toodet kuivas kohas, mis ei külmu.
Körvaldamine
- Järgige kohalikke jäätmekäitluseeskirju ja kehtivaid seadusi.
- Kemikaalid (nt mootoriõli ja kütus) kõrvaldage hoolduskeskuses või spetsiaalses jäätmejaamas.
- Kui toodet enam ei kasutata, toimetage see Husqvarna edasimüüjale või kõrvaldage see taaskasutuskeskuses.
Tehnilised andmed
Tehnilised andmed
| LC 151 LC 151S L | B 251S LB 256SP | | |
| Mootor |
| Kaubamärk Husqvarna Husqvarna Husqvarna | nsqvarna Husqvarna | | | |
| Mootori tüüp Ühesilindriline, | neljataktiline,sundõhkjahutus, OHV | Ühesilindriline,neljataktiline,sundõhkjahutus, OHV | Ühesilindriline,neljataktiline,sundõhkjahutus, OHV | Ühesilindriline,neljataktiline,sundõhkjahutus, OHV |
| Silindrimaht, cm3 | 166 166 166 166 | | | |
| Kiirus, p/min 2800 2800 2800 2800 | | | | |
| Mootori nimivõimsus, kW52 | 2,7 2,7 2,7 2,7 | | | |
| Süütesüsteem |
| Süüteküünal Husqvarna HQT- | 7 | Husqvarna HQT-7 | Husqvarna HQT-7 | Husqvarna HQT-7 |
| Elektroodide vahe, mm 0,7-0,8 0,7-0,8 | 0,7-0,8 0,7-0,8 | | | |
| Kütuse-/määrimissüsteem |
| Mootori määrimistüüp Pritse Pritse Pri | se Pritse | | | |
| Kütusepaagi maht, liitrit 1,0 1,0 1,0 1,0 | | | | |
| Õlipaagi maht, liitrit 0,5 0,5 0,5 0,5 | | | | |
| Mootoriõli53 | Husqvarna SAE30 | Husqvarna SAE30 | Husqvarna SAE30 | Husqvarna SAE30 |
| Mass |
| Tühjade paakidega, kg 31,1 32,6 32,0 | 33,1 | | | |
| Müraemissioon54 |
| Müravõimsustase, mõõdetud, dB(A) | 97 | 97 | 95 | 98 |
| Müravõimsustase, garanteeritud LWA dB(A) | 98 | 98 | 96 | 98 |
| Müratase55 |
| LC 151 LC 151S LB 251S LB 256SP | | |
| Helirõhutase kasutaja kõrva juures, dB(A) | 85 85 82 88 | | | |
| Vibratsioonitase ^56 |
| Käepideme vibratsioonitase, m/s ^2 | 8,5 8,5 4,7 7,5 | | | |
| Lõikeosa |
| Lõikekõrgus, mm 25-75 25-75 25-75 25-75 | | | |
| Lõikamislaius, mm 510 510 510 560 | | | | |
| Lõikesüsteem Komplekt / BioC- | lip® / külgväljavi-se | Komplekt / BioC-lip® / külgväljavi-se | BioClip® / külg-väljavise | BioClip® / külg-väljavise |
| Lõiketera – standard Komplekt | 598562601 | Komplekt 598562601 | Multš 597683901 | Multš 598563601 |
| Lõiketera – lisatarvik Multš 597683901 | Multš 597683901 – | – | | |
| Rohukoguri maht liitrites 65 65 – – | | | | |
| Ajam |
| Iseliikumiskiirus, km/h – 3,6 4,0 3,6 | | | | |
EÜ vastavusdeklaratsioon
Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: +46-36-146500, kinnitab käesolevaga, et muruniiduk Husqvarna LC 151, LC 151S, LB 251S, LB 256SP alates aastast 2020 vastab järgmiste NÖUKOGU DIREKTIIVIDE nõuetele:
• 2011/65/EL (8. juuni 2011), teatavate ohtlike ainete kasutamise piiramise kohta;
• 2006/42/EÜ (17. mai 2006), masinadirektiiv;
- 2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiiv;
• 2000/14/EÜ (8. mai 2000), müradirektiiv.
Mürataseme kohta leiate teavet tehniliste andmete osast.
Rakendatud on järgmisi standardeid:
EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO 5395-2:2013/A2:2017, EN ISO 14982:2009
Kui pole märgitud teisiti, möeldakse ülalpool loetletud standardite all nende köige viimaseid avaldatud versioone.
Teavitatud asutus: 0404, RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sweden on läbi viinud vastavushindamise kooskõlas direktiivi 2000/14/EÜ lisaga VI.
Huskvarna, 2021-11-30
$$
\Delta \cdot \mathrm {d u}
$$
Claes Losdal, aiandustoodete arendusdirektor (Husqvarna AB volitatud esindaja, tehnilise dokumentatsiooni vastutav juht)
Sisällys
