KÄYTTÖOHJE LB 251S HUSQVARNA

• 1566 - 008 - 24.11.2021Sisällys Johdanto p. 161
• Turvallisuus p. 162
• Asentaminen p. 165
• Käyttö p. 167
• Huolto p. 170
• Moottorin vianmääritys p. 175
• Kuljettaminen, säilyttäminen ja hävittäminen p. 176
• Tekniset tiedot p. 177

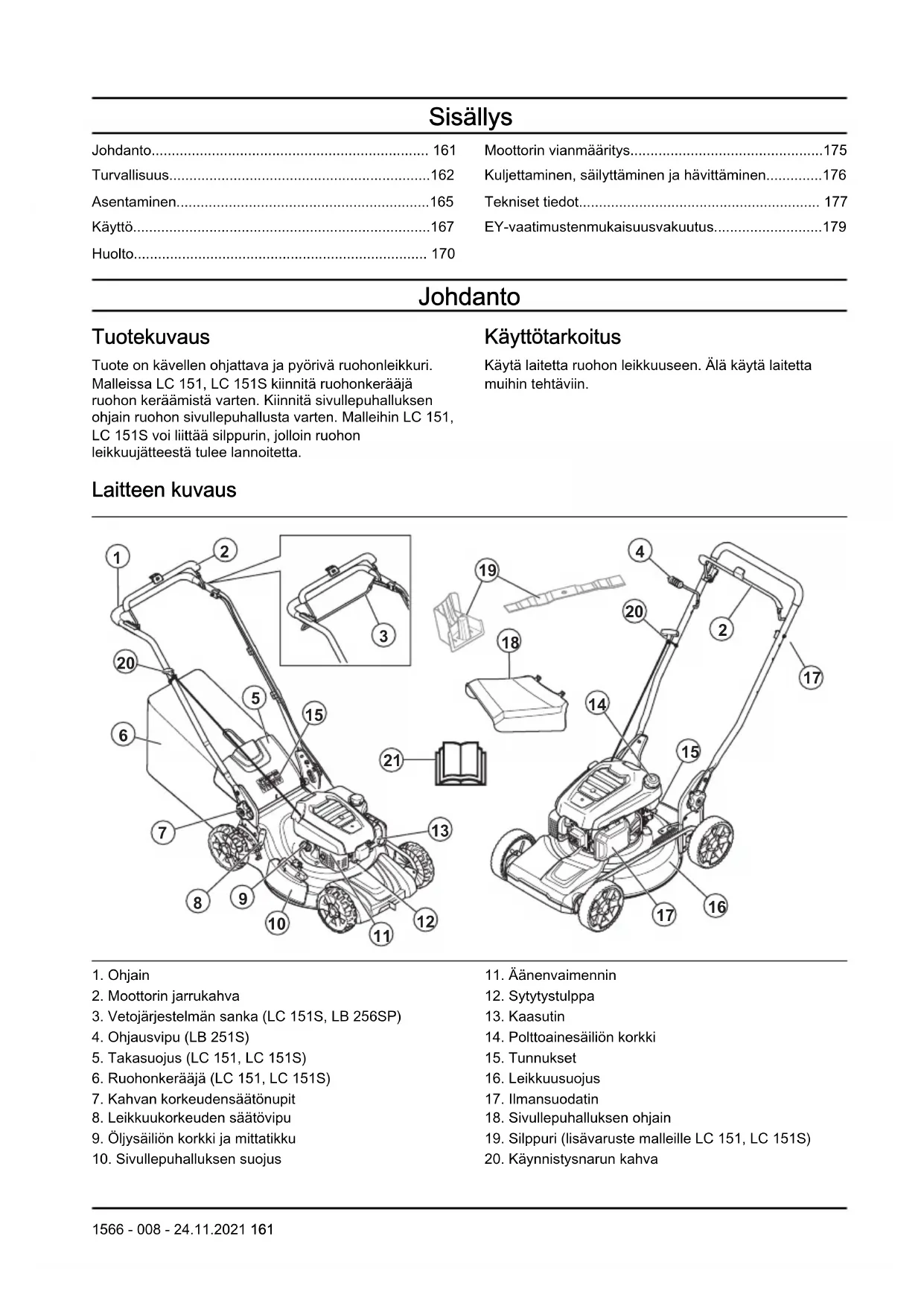

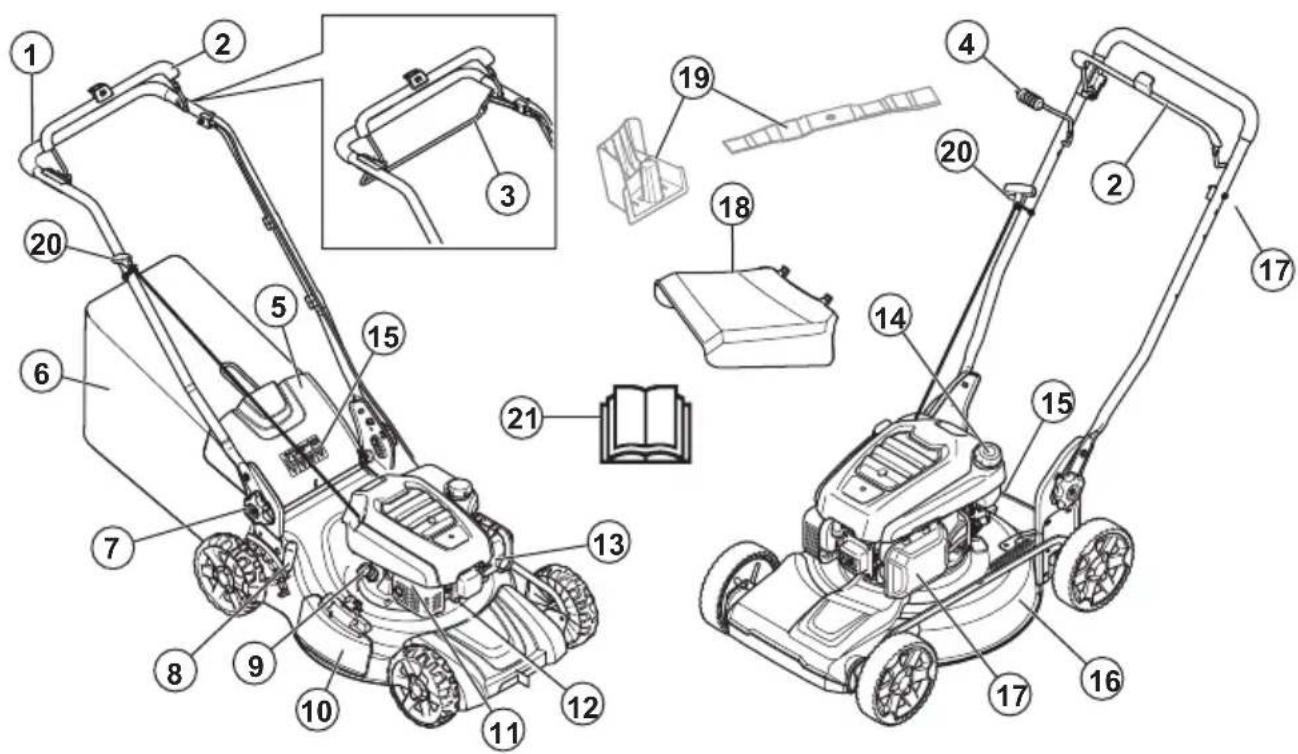

• EY-vaatimustenmukaisuusvakuutus Johdanto Tuotekuvaus Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Malleissa LC 151, LC 151S kiinnitä ruohonkerääjä ruohon keräämistä varten. Kiinnitä sivullepuhalluksen ohjain ruohon sivullepuhallusta varten. Malleihin LC 151, LC 151S voi liittää silppurin, jolloin ruohon leikkuujätteestä tulee lannoitetta. Käyttötarkoitus Käytä laitetta ruohon leikkuuseen. Älä käytä laitetta muihin tehtäviin. Laitteen kuvaus p. 179

2. Moottorin jarrukahva

3. Vetojärjestelmän sanka (LC 151S, LB 256SP)

4. Ohjausvipu (LB 251S)

5. Takasuojus (LC 151, LC 151S)

6. Ruohonkerääjä (LC 151, LC 151S)

7. Kahvan korkeudensäätönupit

8. Leikkuukorkeuden säätövipu

9. Öljysäiliön korkki ja mittatikku

10. Sivullepuhalluksen suojus

14. Polttoainesäiliön korkki

18. Sivullepuhalluksen ohjain

1566 - 008 - 24.11.2021 16121. Käyttöohjekirja Laitteen symbolit VAROITUS! Ole varovainen ja käytä tuotetta oikein. Tämä laite voi aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman. Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää laitetta. Varo sinkoutuvia esineitä ja kimmokkeita. Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta. Varoitus: Pidä kädet ja jalat poissa pyörivän terän läheisyydestä. Varoitus: Pidä kädet ja jalat poissa pyörivien osien läheisyydestä. Pysäytä moottori ja poista sytytyskaapeli ennen korjaus- tai huoltotöitä. Tämä tuote täyttää voimassa olevien EY- direktiivien vaatimukset. Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Laitteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä. Tulipalon vaara. Älä hengitä pakokaasuja. Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa. Kuuma pinta. Täytä moottori öljyllä ennen laitteen käynnistämistä. Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia. Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Euro V -päästöt VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän. Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. 162 1566 - 008 - 24.11.2021Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.

• Laite muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen laitteen käyttämistä.

• Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna- jälleenmyyjään, ennen kuin jatkat.

• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.

• Pidä laite puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

• Älä anna kenenkään käyttää konetta, ellet ole varma, että käyttäjä on lukenut käyttöohjekirjan ja ymmärtänyt siinä annetut ohjeet.

• Älä anna lasten käyttää laitetta.

• Pidä lapset poissa työskentelyalueelta. Vastuullisen aikuisen on oltava aina paikalla.

• Älä anna kenenkään sellaisen henkilön käyttää laitetta, joka ei tunne ohjeita.

• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.

• Älä käytä laitetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.

• Älä käytä konetta, jos se on viallinen.

• Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä.

• Älä tee muutoksia moottorin käyntinopeuden hallintaan. Työalueen turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä.

• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.

• Älä koskaan käytä tuotetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.

• Varo henkilöitä, esineitä ja tilanteita, jotka voivat estää tuotteen turvallisen käytön.

• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.

• Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 15°.

• Käytä tuotetta sivusuunnassa rinteeseen nähden. Älä käytä tuotetta pystysuunnassa.

• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden. Työturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttää muihin käyttötarkoituksiin.

• Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 164

• Opettele pysäyttämään moottori nopeasti hätätilassa.

• Älä koskaan käynnistä moottoria suljetussa tilassa tai lähellä herkästi syttyviä materiaaleja. Moottorin pakokaasu on kuumaa ja se voi sisältää kipinöitä, jotka voivat aiheuttaa tulipalon.

• Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.

• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja kampiakseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.

• Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Irrota sytytyskaapeli sytytystulpasta. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä.

• Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.

• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.

• Ole aina tuotteen takana käyttäessäsi sitä.

• Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä. 1566 - 008 - 24.11.2021 163• Älä kallista tuotetta moottorin käynnistyksen aikana.

• Ole varovainen vetäessäsi tuotetta taaksepäin.

• Älä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta täytyy nostaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Älä kävele taaksepäin käyttäessäsi tuotetta.

• Sammuta moottori, kun siirrät tuotteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.

• Älä juokse tuotteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät tuotetta.

• Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.

• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri. Turvallisuusohjeet käyttöä varten Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä kuulonsuojaimia, kun melutaso on yli 85 dB.

• Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.

• Käytä vahvakankaisia, pitkiä housuja.

• Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana. Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä käytä laitetta, jos jokin sen turvalaitteista on rikki.

• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna- huoltoliikkeeseen. Leikkuusuojuksen tarkistaminen Leikkuusuojus vähentää laitteen tärinää ja terän aiheuttamaa tapaturmavaaraa.

• Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta. Moottorin jarrukahvan tarkistaminen Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy.

• Käynnistä moottori ja vapauta sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun Husqvarna-huoltoliikkeen säätää moottorijarru. Takasuojuksen tarkistaminen Ohjauslevy vähentää esineiden sinkoutumista käyttäjän suuntaan.

• Varmista, ettei takasuojus ole vaurioitunut.

• Varmista, että takasuojuksen sulkevat jouset eivät ole vaurioituneet.

• Vaihda vaurioituneet jouset ja vahingoittuneet osat.

• Varmista, että takasuojus voi liikkua juohevasti saranoillaan. Äänenvaimennin Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Älä käytä konetta, jos äänenvaimennin on vaurioitunut tai puuttuu kokonaan. Viallinen äänenvaimennin suurentaa melutasoa ja tulipalon vaaraa. VAROITUS: Äänenvaimennin on erittäin kuuma käytön aikana, heti käytön jälkeen ja moottorin käydessä joutokäyntinopeudella. Ole varovainen syttyvien materiaalien ja/tai kaasujen lähistöllä, jotta et aiheuta tulipaloa. Äänenvaimentimen tarkistaminen

• Tarkista äänenvaimennin säännöllisesti vaurioiden varalta ja varmista, että se on kiinnitetty oikein. Polttoaineturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua.

• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.

• Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.

• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.

1566 - 008 - 24.11.2021• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.

• Älä tupakoi polttoaineen tai moottorin lähistöllä.

• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

• Älä lisää polttoainetta, kun moottori on käynnissä.

• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.

• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.

• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

• Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

• Siirrä laite ennen käynnistystä vähintään 3 metrin päähän paikasta, jossa lisäsit polttoainetta.

• Älä täytä polttoainesäiliötä täyteen. Kuumuus saa polttoaineen laajenemaan. Jätä polttoainesäiliön päälle tyhjää tilaa. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa.

• Jos tuotetta täytyy huoltaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

• Lisävarusteet ja muut kuin valmistajan hyväksymät muutokset tuotteeseen voivat aiheuttaa vakavan vamman tai kuoleman. Älä tee tuotteeseen muutoksia. Käytä vain valmistajan hyväksymiä lisävarusteita.

• Jos tuotetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja tuotteen vaurioitumisen vaara kasvaa.

• Huolla tuote ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Kaikki muut huoltotoimet on tehtävä valtuutetussa Husqvarna- huoltoliikkeessä.

• Anna valtuutetun Husqvarna-huoltoliikkeen huoltaa tuote säännöllisesti.

• Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat. Asentaminen Johdanto VAROITUS: Ennen kuin asennat laitteen, lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. VAROITUS: Irrota sytytystulpan johto sytytystulpasta ennen laitteen asentamista. Kahvan asentaminen

1. Työnnä ruuvi (A) kahvan (B), muovisen aluslevyn (C)

ja kahvan tukikiinnikkeen (D) läpi.

1566 - 008 - 24.11.2021 1652. Kiristä mutteri (E) kokonaan.

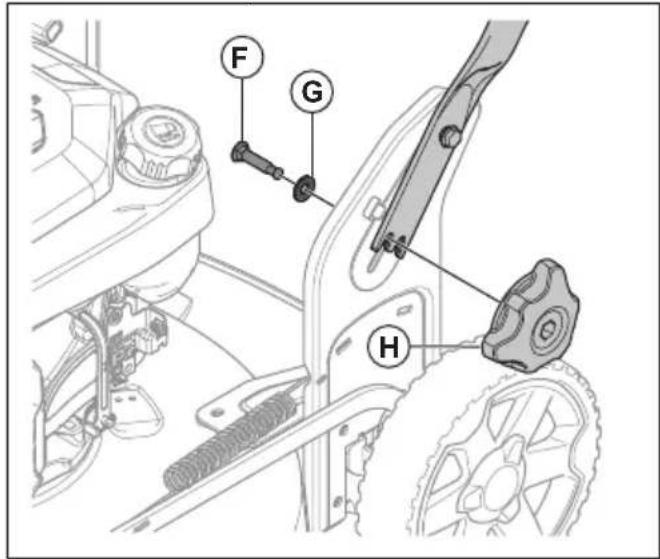

3. Työnnä ruuvi (F) aluslevyn (G) ja kahvan

tukikiinnikkeen läpi.

4. Kiristä nuppi (H) kokonaan.

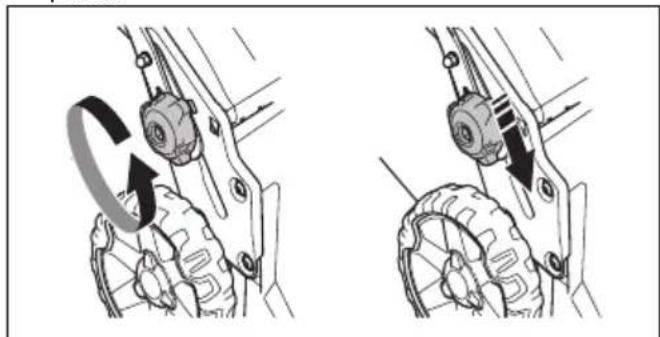

2. Liu'uta nupit urien alaosaan laitteen molemmin

3. Aseta kahvan korkeus jompaankumpaan

käytettävissä olevista asennoista.

4. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne

pysähtyvät ja kuulet naksahduksen.

5. Kiristä nupit huolellisesti.

Tuotteen asettaminen kuljetusasentoon

1. Irrota alemmat nupit.

2. Liu'uta nupit urien alaosaan laitteen molemmin

Laitteen asettaminen käyttöasentoon

1566 - 008 - 24.11.20212. Liu'uta nuppeja ylöspäin kahvaa kohti, kunnes ne pysähtyvät ja kuulet naksahduksen.

3. Kiristä nupit huolellisesti.

Ruohonkerääjän (LC 151, LC 151S) asentaminen

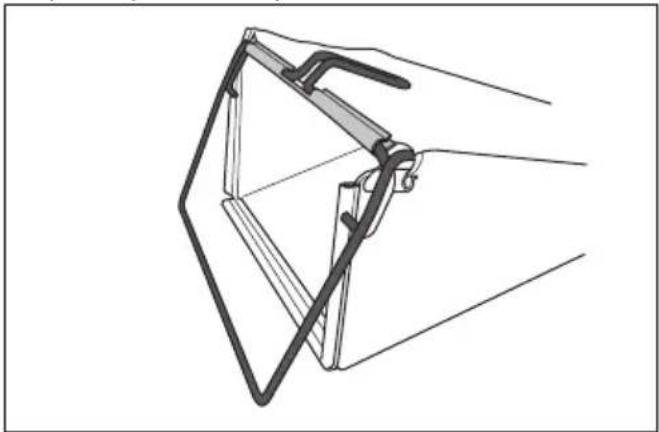

1. Kiinnitä ruohonkerääjän kehys keruupussiin niin, että

pussin jäykkä osa on alhaalla. Pidä kehyksen kahva pussin yläosan ulkopuolella.

2. Kiinnitä keruupussi kehykseen kiinnikkeillä.

Käyttö Johdanto VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä. Husqvarna Connect Husqvarna Connect on ilmainen mobiililaitesovellus. Husqvarna Connect -sovellus saat lisätoimintoja Husqvarna-koneeseen:

• Enemmän tuotetietoja.

• Tietoja koneen osista ja huolto-ohjeita. Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus

mobiililaitteeseesi.

2. Rekisteröi Husqvarna Connect -sovelluksessa.

3. Liitä ja rekisteröi kone Husqvarna Connect -

sovelluksen ohjeiden mukaan. Ennen tuotteen käyttöä

1. Lue käyttöohje huolellisesti ja varmista, että

ymmärrät sen sisältämät ohjeet.

2. Tutki terävarustus ja varmista, että se on kiinnitetty

ja säädetty asiamukaisesti. Katso Terävarustuksen tarkistaminen sivulla 172

3. Täytä polttoainesäiliö. Katso

Polttoaineen lisääminen sivulla 167

4. Lisää öljysäiliöön öljyä ja tarkista öljytaso. Katso

Öljyn määrän tarkistaminen sivulla 173

Polttoaineen lisääminen Käytä ympäristöä säästävää bensiiniä tai alkylaattibensiiniä, jos niitä on saatavilla. Jos ympäristöä säästävää bensiiniä tai alkylaattibensiiniä ei ole saatavilla, käytä lyijytöntä tai lyijyllistä laatubensiiniä, jonka oktaaniluku on vähintään 90. 1566 - 008 - 24.11.2021 167HUOMAUTUS: Älä käytä polttoainetta, jonka oktaaniluku on pienempi kuin 90 RON (87 AKI). Se voi vaurioittaa laitetta.

1. Vapauta polttoainesäiliöstä painetta avaamalla

polttoainesäiliön korkki hitaasti.

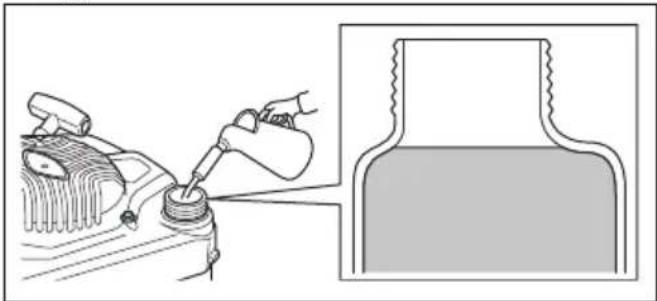

2. Kaada polttoainesäiliöön hitaasti polttoainetta. Jos

öljyä läikkyy, pyyhi öljy pois liinalla ja anna öljyjäämien kuivua.

3. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.

4. Kiristä polttoainesäiliön korkki tiukasti.

Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

5. Siirrä laite ennen käynnistystä vähintään 3 metrin

(10 jalan) päähän paikasta, jossa lisäsit polttoainetta. Leikkuukorkeuden asettaminen

1. Lisää leikkuukorkeutta siirtämällä leikkuukorkeuden

säätövipua taaksepäin.

2. Vähennä leikkuukorkeutta siirtämällä

leikkuukorkeuden säätövipua eteenpäin.

HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan. Laitteen käynnistäminen

1. Varmista, että sytytyskaapeli on liitettynä

3. Pidä moottorin jarrukahvaa kahvastoa vasten.

4. Pitele käynnistysnarun kahvaa oikealla kädelläsi.

5. Vedä käynnistysnarusta hitaasti, kunnes tunnet

6. Käynnistä moottori vetämällä voimakkaasti.

VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille. Vetojärjestelmän käyttäminen pyörillä LC 151S & LB 256SP

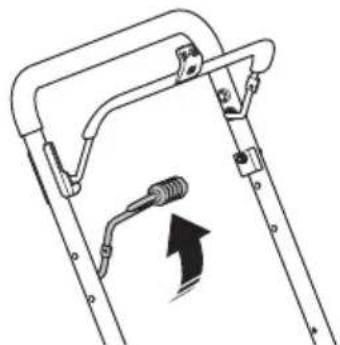

• Työnnä vetojärjestelmän sankaa kahvaston suuntaan.

• Kytke vetojärjestelmä pois käytöstä vapauttamalla vetojärjestelmän sanka esimerkiksi lähestyessäsi estettä.

• Ennen kuin vedät tuotetta taaksepäin, kytke vetojärjestelmä pois käytöstä ja työnnä tuotetta eteenpäin noin 10 cm. Vetojärjestelmän käyttäminen pyörillä (LB 251S)

• Vedä ohjaussauvaa kahvaston suuntaan.

• Kytke vetojärjestelmä pois käytöstä työntämällä ohjaussauvaa poispäin kahvastosta esimerkiksi lähestyessäsi estettä. Huomautus: Ohjaussauva vapautuu automaattisesti myös, kun vapautat moottorin jarrukahvan. 168 1566 - 008 - 24.11.2021• Ennen kuin vedät tuotetta taaksepäin, työnnä ohjaussauvaa poispäin kahvastosta ja työnnä tuotetta eteenpäin noin 10 cm, jotta vetojärjestelmä kytkeytyy kokonaan pois käytöstä. Laitteen pysäyttäminen

• Jos haluat pysäyttää vain vetojärjestelmän, vapauta vetojärjestelmän sanka (LC 151S, LB 256SP) tai ohjaussauva (LB 251S).

• Pysäytä moottori vapauttamalla moottorin jarrukahva. Ruohonkerääjän käyttö konetta käytettäessä (LC 151, LC 151S) VAROITUS: Älä käytä laitetta, jos ruohonkerääjä ei ole paikallaan tai jos takasuojus ei ole suljettuna. Esineet voivat sinkoutua laitteesta ja vahingoittaa käyttäjää.

1. Nosta takasuojus ja irrota silppurin tulppa, jos se on

2. Kokoa ruohonkerääjä, katso

Ruohonkerääjän (LC 151, LC 151S) asentaminen sivulla 167

3. Aseta ruohonkerääjä pidikkeeseen.

4. Vapauta takasuojus ja aseta se ruohopussin rungon

päälle. Laitteen vaihtaminen silppuamistilaan (LC 151, LC 151S) Varmista, että moottori on sammutettu, ennen kuin vaihdat laitteen silppuamistilaan.

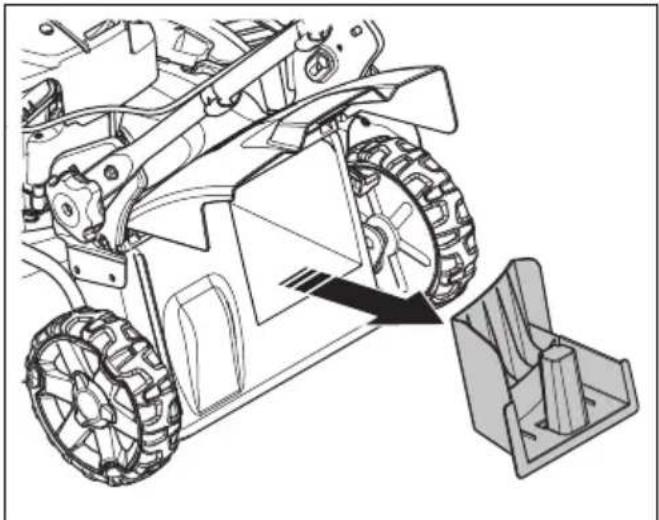

1. Nosta takasuojus ja irrota ruohonkerääjä, jos se on

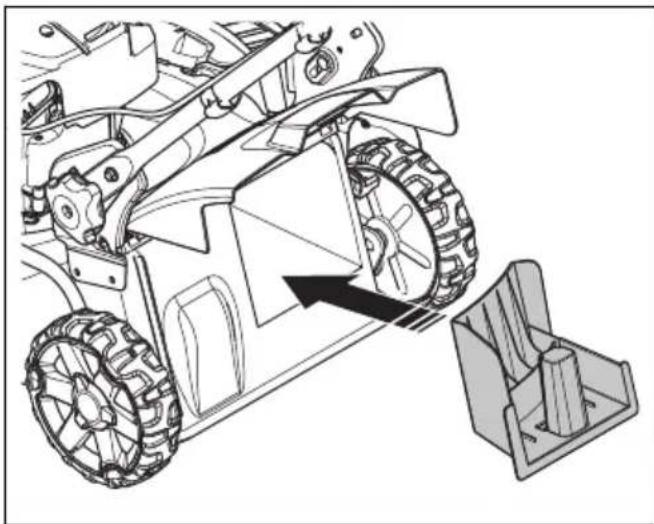

2. Aseta silppurin tulppa ruohonkerääjän

3. Sulje takasuojus ja varmista, että se on tiukasti kiinni

silppurin tulppaa vasten. Huomautus: Voit tehostaa laitteen suorituskykyä silppuritilassa vaihtamalla terän tilalle lisävarusteena saatavan silppuriterän. Katso Terän vaihtaminen sivulla

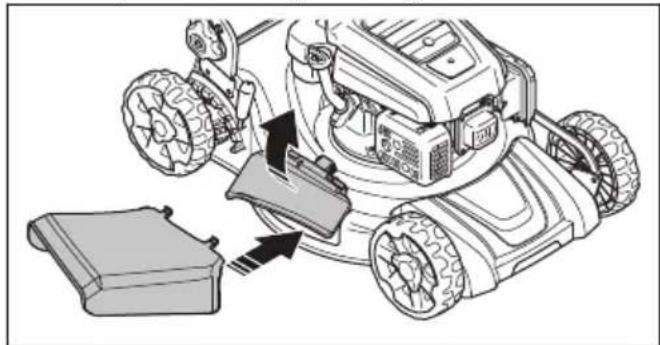

Laitteen vaihtaminen sivullepuhallustilaan

1. Nosta takasuojus ja irrota ruohopussi, jos se on

2. Sulje takasuojus ja varmista, että se on tiukasti kiinni

3. Nosta puhalluslaitteen lukko ylös.

1566 - 008 - 24.11.2021 1694. Avaa sivullepuhalluksen suojus ja asenna sivullepuhalluksen ohjain tukitappeihin.

5. Anna sivullepuhalluksen suojuksen sulkeutua

sivullepuhalluksen ohjainta vasten. Varmista ennen laitteen käyttöä, että sivullepuhalluksen ohjain on tiukasti paikallaan. Huomautus: Voit tehostaa laitteen suorituskykyä sivullepuhallustilassa asentamalla silppurin tulpan. Ruohonkerääjän tyhjentäminen HUOMAUTUS: Nosta ruohonkerääjä liikuttaessasi sitä. Tämä estää sen kulumisen.

1. Nosta ruohonkerääjää rungon kahvasta.

2. Käytä rungon ja pussin kahvaa, kun tyhjennät

ruohonkerääjän. Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös tylsää terää vähemmän energiaa.

• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Käytä korkeinta leikkuukorkeutta, kun alat leikata ruohoa. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.

• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja.

• Nosta takasuojusta ja irrota ruohonkerääjä.

• Jos silppurin tulppa ja silppuamisterä on kiinnitetty, irrota ne.

• Sulje takasuojus ennen laitteen käyttämistä. Kun käytät laitetta, ruohosilppu purkautuu takasuojuksen alle.

• Pidä leikkuusuojus puhtaana. Leikkuusuojuksen sisäpuolelle kertynyt ruoho ja lika voivat heikentää leikkuutuloksia. Katso kohta Leikkuusuojuksen sisäpinnan puhdistaminen sivulla 171

Huolto Johdanto VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike. Huoltokaavio HUOMAUTUS: Varmista, että ilmansuodatin on laitteen yläosassa eikä maata vasten, kun kallistat laitetta. Moottorivaurion vaara. Huoltovälit on laskettu laitteen päivittäisen käytön perusteella. Välit voivat muuttua, jos laitetta ei käytetä päivittäin. Lisätietoja *-merkillä merkityistä huolloista on kohdassa Tuotteen turvalaitteet sivulla 164

170 1566 - 008 - 24.11.2021Huolto Päivittäin Kuukausittain Kerran käyt- tökaudessa Tee yleistarkastus. X Tarkista öljytaso. X Vaihda öljy (ensimmäisten 5 käyttötunnin jälkeen ja sitten 50 käyttö- tunnin välein)

Puhdista laite. X Tarkista terävarustus. X Tarkista leikkuusuojus*. X Tarkista moottorin jarrukahva*. X Tarkista äänenvaimennin*. X Tarkista sytytystulppa. Puhdista tai vaihda sytytystulppa tarvittaessa. X Tarkista ilmansuodatin X Puhdista ilmansuodatin.

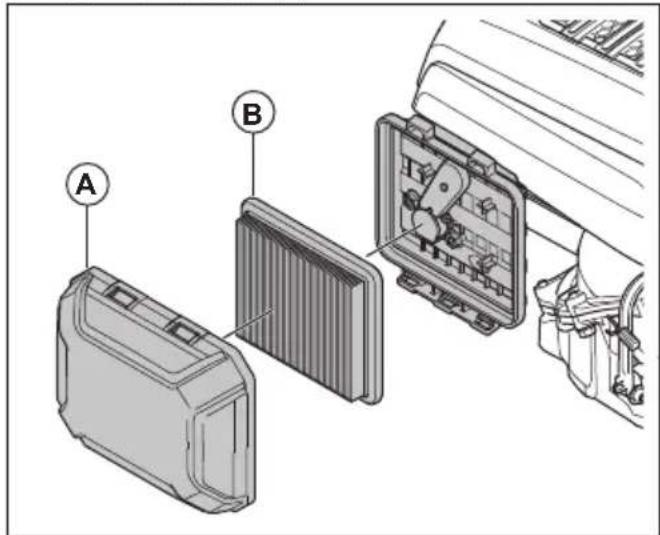

Vaihda ilmansuodatin. X Tarkista polttoainejärjestelmä X Puhdista sylinterin jäähdytysrivat. X Tarkista ja säädä kytkinjohto (LC 151S, LB 251S, LB 256SP). X Puhdista voimansiirron kannen alapuoli (LB 251S). X Yleistarkastus

• Varmista, että laitteen kaikki ruuvit ja mutterit on kiristetty oikein. Laitteen puhdistaminen ulkopuolelta

• Poista lehdet, ruoho ja lika harjalla.

• Varmista, ettei moottorin yläosassa sijaitseva ilmanottoaukko ole tukkeutunut.

• Älä käytä laitteen puhdistamiseen painepesuria.

• Jos käytät tuotteen puhdistamiseen vettä, älä suihkuta vettä suoraan moottoriin. Leikkuusuojuksen sisäpinnan puhdistaminen

1. Tyhjennä polttoainesäiliö.

2. Kallista tuotetta. Varmista, että sytytystulppa osoittaa

ylöspäin. HUOMAUTUS: Jos laite asetetaan ilmansuodatin alaspäin, moottori saattaa vaurioitua.

3. Pese leikkuusuojuksen sisäpinta vesiletkulla.

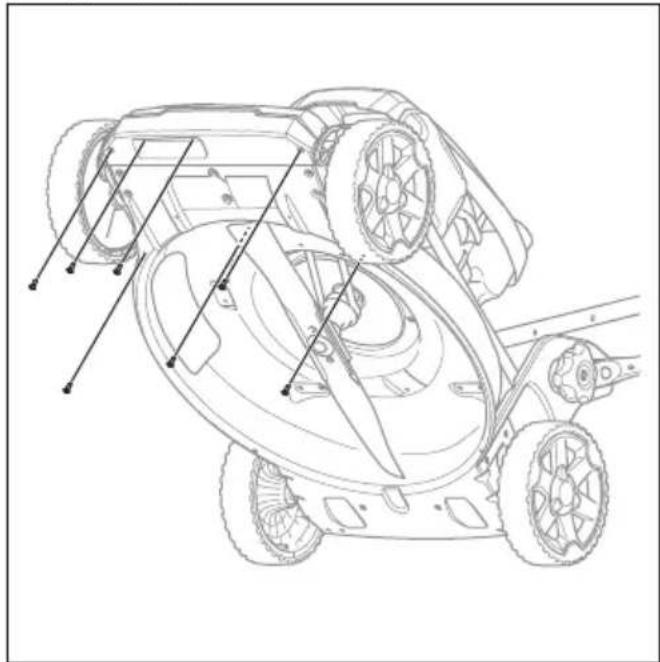

Voimansiirron kannen alapuolen puhdistaminen (LB 251S)

1. Tyhjennä polttoainesäiliö.

2. Kallista tuotetta. Varmista, että sytytystulppa osoittaa

ylöspäin. HUOMAUTUS: Jos laite asetetaan ilmansuodatin alaspäin, moottori saattaa vaurioitua.

Jos laitteen kuormitus on suuri tai ympäristön lämpötila korkea, vaihda moottoriöljy 25 tunnin välein.

Puhdista tavallista useammin pölyisissä olosuhteissa tai silloin, jos ilmassa leijuu likahiukkasia. Vaihda ilman- suodatin, jos se on erittäin likainen. 1566 - 008 - 24.11.2021 1713. Irrota 7 ruuvia.

4. Irrota voimansiirron kansi.

5. Puhdista pinta harjalla.

HUOMAUTUS: Jos voimansiirron kannen alapuolella on vettä tai likaa, voimansiirto voi vaurioitua.

6. Aseta voimansiirron kansi ja sen seitsemän ruuvia

paikoilleen. Terävarustuksen tarkistaminen VAROITUS: Estä tuotteen tahaton käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta. VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta.

Vaurioitunut terävarustus on aina vaihdettava.

2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava. Terän vaihtaminen

1. Lukitse terä puukiilalla.

2. Irrota terän pultti ja jousialuslevy.

4. Tutki terän tuki ja teräpultti vaurioiden varalta.

5. Tutki kampiakseli ja varmista, ettei se ole vääntynyt.

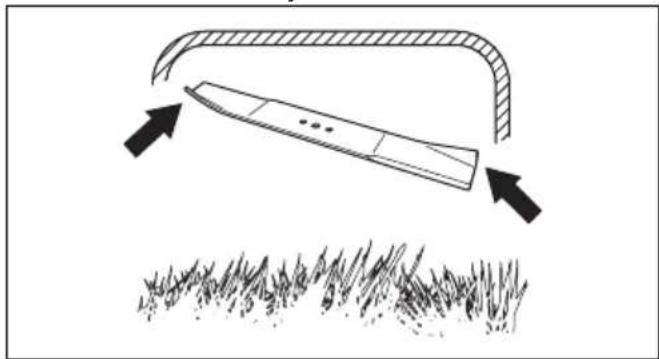

6. Asenna uusi terä siten, että terän kulmikkaat päät

osoittavat leikkuusuojuksen suuntaan.

7. Varmista, että terä on kohdistettu moottorin akselin

8. Lukitse terä puukiilalla. Kiinnitä jousialuslevy

paikalleen ja kiristä pultti ja aluslevy momenttiin 43 – 47 Nm.

9. Pyöritä terää käsin ja varmista, että se pyörii

1566 - 008 - 24.11.2021VAROITUS: Käytä työrukkasia. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

10. Testaa terää käynnistämällä laite. Jos terä ei ole

kiinnitetty asianmukaisesti, laite tärisee tai sen leikkuutulos ei ole tyydyttävä. Öljyn määrän tarkistaminen HUOMAUTUS: Liian alhainen öljytaso voi vaurioittaa moottoria. Tarkista öljytaso ennen kuin käynnistät tuotteen.

1. Aseta tuote tasaiselle alustalle.

2. Irrota polttoainesäiliön korkki ja mittatikku.

3. Pyyhi mittatikku puhtaaksi öljystä.

4. Työnnä mittatikku kokonaan öljysäiliöön, jotta saat

öljytasosta oikean kuvan.

5. Poista mittatikku.

6. Tarkista öljytaso mittatikusta.

7. Jos öljytaso on alhainen, lisää moottoriöljyä ja

tarkista öljytaso uudelleen. Moottoriöljyn vaihtaminen VAROITUS: Moottoriöljy on erittäin kuumaa moottorin sammuttamisen jälkeen. Anna moottorin jäähtyä ennen kuin valutat moottoriöljyn pois moottorista. Jos moottoriöljyä joutuu iholle, pese öljy pois vedellä ja saippualla.

1. Käytä konetta, kunnes polttoainesäiliö on tyhjä.

2. Irrota sytytyskaapeli sytytystulpasta.

3. Irrota polttoainesäiliön korkki.

4. Aseta tuotteen alle säiliö, johon valutat öljyn.

5. Tyhjennä moottoriöljy säiliöstä kallistamalla konetta.

6. Lisää uutta moottoriöljyä, jota suositellaan kohdassa

Tekniset tiedot sivulla 177

Öljyn määrän tarkistaminen sivulla 173

Sytytystulpan tarkistus HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.

• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita: a) Varmista, että joutokäyntinopeus on säädetty oikein. b) Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 177

• Vaihda sytytystulppa tarvittaessa. ilmansuodatin Likainen ilmansuodatin voi vaurioittaa moottoria tai aiheuttaa toimintahäiriöitä. Huolla ilmansuodatin tavallista useammin pölyisissä oloissa. Lisätietoja ilmansuodattimen vaihtamisen ajankohdasta on kohdassa Huolto sivulla 170

Huomautus: Vaurioitunut ilmansuodatin on aina vaihdettava. Ilmansuodattimen irrottaminen ja asentaminen VAROITUS: Käytä suojakäsineitä.

1. Paina ilmansuodattimen kannen kiinnikkeitä.

vaurioitunut ilmansuodatin.

5. Puhdista ja tarkista ilmansuodatin. Katso kohta

Ilmansuodattimen puhdistaminen sivulla 174

6. Asenna päinvastaisessa järjestyksessä.

Ilmansuodattimen puhdistaminen Likainen ilmansuodatin voi vaurioittaa moottoria tai aiheuttaa toimintahäiriöitä. Huolla ilmansuodatin tavallista useammin pölyisissä oloissa. Lisätietoja ilmansuodattimen vaihtamisen ajankohdasta on kohdassa Huolto sivulla 170

1. Irrota ilmansuodattimen kansi ja ilmansuodatin.

2. Puhdista suodatin napauttamalla sitä tasaista pintaa

vasten. Älä koskaan käytä suodattimen puhdistamiseen bensiiniä tai kerosiinia sisältävää liuotinta äläkä paineilmaa. Huomautus: Pitkään käytössä olleita ilmansuodattimia ei voi puhdistaa täysin. Vaihda ilmansuodatin säännöllisin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava.

3. Kun asennat ilmansuodattimen, varmista, että se

asettuu tiiviisti suodattimen pidintä vasten. Sivullepuhalluksen ohjaimen tarkistaminen Sivullepuhalluksen ohjain on kiinnitetty laitteen sivullepuhallusaukkoon. Se vähentää poistettavan aineksen sinkoutumista koneen käyttäjän suuntaan.

1. Varmista, ettei sivullepuhalluksen ohjain ole

2. Tarkista sivullepuhaluksen ohjain. Varmista, ettei

ohjaimessa ole näkyviä vikoja, kuten halkeamia tai katkenneita jousia, jotka sulkevat luukun.

3. Vaihda sivullepuhalluksen ohjain tai jouset, jos ne

ovat vahingoittuneet. Polttoainejärjestelmän tarkistaminen

• Tutki polttoainesäiliön korkki ja polttoainesäiliön korkin tiiviste vaurioiden varalta.

• Tutki polttoaineletku vuotojen varalta. Jos polttoaineletku on vaurioitunut, vaihdata se huoltoliikkeessä. Kytkinjohdon säätäminen (LC 151S, LB 251S, LB 256SP) Seuraavissa tilanteissa kytkinjohtoa on pidennettävä:

• Pyörien veto ei kytkeydy, kun vetojärjestelmän sangasta tai nopeuden säätövivusta vedetään.

• Laite liikkuu hitaasti, kun pyörien veto on kytkettynä. Seuraavissa tilanteissa kytkinjohtoa on lyhennettävä:

• Laite liikkuu, kun pyörien veto ei ole kytkettynä.

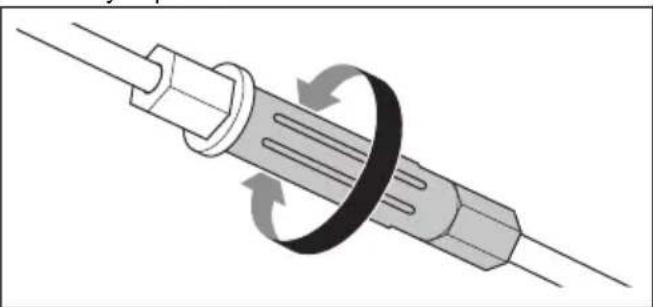

• Säädä kytkinjohtoa. a) Lyhennä kytkinjohtoa kääntämällä säätöruuvia vastapäivään. b) Pidennä kytkinjohtoa kääntämällä säätöruuvia myötäpäivään. Jos ajettavuus ei parane säädön jälkeen, ota yhteyttä huoltoliikkeeseen.

1566 - 008 - 24.11.2021Moottorin vianmääritys Vika Mahdollinen syy Ratkaisu Moottori ei käynnisty. Sytytyskaapelia ei ole liitetty oikein. Kytke sytytyskaapeli sytytystulppaan. Polttoainesäiliö on tyhjä. Täytä polttoainesäiliö oikeantyyppisellä polttoaineella. Polttoaine on vanhaa. Tyhjennä polttoainesäiliö ja kaasutin. Täytä uudella polttoaineella. Kaasuttimessa tai polttoainejärjestelmäs- sä on likaa. Puhdista kaasutin ja/tai polttoaineen syöttöletku. Sytytystulppa on viallinen. Säädä kärkiväli tai puhdista tai vaihda sytytystulppa. Sytytystulpassa on polttoainetta. Puhdista sytytystulppa. Moottori ei pysähdy. Pysäytysmekanismi on viallinen. Irrota sytytyskaapeli sytytystulpasta. Kor- jauta kone valtuutetussa huoltoliikkees- sä. Moottori ei käy tasaisesti. Sytytyskaapelia ei ole liitetty oikein. Kytke sytytyskaapeli sytytystulppaan. Polttoaineletkussa on likaa tai polttoaine on vanhentunutta. Puhdista polttoaineletku. Täytä polttoai- nesäiliö uudella oikeantyyppisellä poltto- aineella. Polttoainesäiliön korkissa on tukos. Puhdista polttoainesäiliön korkki. Polttoainejärjestelmässä on vettä tai li- kaa. Tyhjennä polttoainesäiliö. Täytä polttoai- nesäiliö uudella oikeantyyppisellä poltto- aineella. Ilmansuodatin on likainen. Puhdista ilmansuodatin. Kaasutinta on säädettävä. Säädätä kaasutin valtuutetussa huolto- liikkeessä. Moottorista tulee liian kuuma. Moottoriöljyn taso on liian alhainen. Kaada öljy säiliöön. Ilmavirtaus ei ole riittävä. Puhdista ilmansuodatin ja ilmansuodatti- men kotelo. Kaasutinta on säädettävä. Säädätä kaasutin valtuutetussa huolto- liikkeessä. Moottori katkoo kun se käy kovalla nopeudella. Sytytystulppien kärkiväli on liian pieni. Säädä kärkiväliä. Moottorista kuuluu epätavalli- sia ääniä normaalissa kuor- massa. Vääräntyyppinen polttoaine. Tyhjennä polttoainesäiliö ja kaasutin. Täytä uudella polttoaineella. Katso kohta Polttoaineen lisääminen sivulla 167 . Jos ongelma jatkuu, ota yhteys paikalliseen huoltoliikkeeseen. 1566 - 008 - 24.11.2021 175Vika Mahdollinen syy Ratkaisu Moottori ei toimi joutokäynti- nopeudella tasaisesti. Sytytystulppa on likainen tai viallinen tai kärkiväli on liian suuri. Säädä kärkiväli tai vaihda sytytystulppa. Kaasutinta on säädettävä. Säädä kaasutin. Ilmansuodatin on likainen. Puhdista ilmansuodatin. Kuljettaminen, säilyttäminen ja hävittäminen Kuljetus ja säilytys

• Kun säilytät ja kuljetat tuotetta ja polttoainetta, varmista, ettei tuote vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon.

• Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä.

• Tyhjennä tuotteen polttoainesäiliö, jos varastoit tuotteen pitkäksi ajaksi. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen.

• Vältä onnettomuudet ja tuotteen vaurioituminen kiinnittämällä tuote turvallisesti kuljetuksen ajaksi.

• Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä tuotetta kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle. Hävittäminen

• Noudata paikallisia kierrätysvaatimuksia ja säädöksiä.

• Hävitä kaikki kemikaalit, kuten moottoriöljy ja polttoaine viemällä ne huoltoliikkeeseen tai asianmukaiseen keräyspisteeseen.

• Kun tuote tulee elinkaarensa päähän, hävitä tuote lähettämällä se Husqvarna-jälleenmyyjälle tai kierrätyspisteeseen. 176 1566 - 008 - 24.11.2021Tekniset tiedot Tekniset tiedot LC 151 LC 151S LB 251S LB 256SP Moottori Tuotemerkki Husqvarna Husqvarna Husqvarna Husqvarna Moottorityyppi Yksisylinterinen, nelitahtinen, pai- neilmajäähdytys, OHV Yksisylinterinen, nelitahtinen, pai- neilmajäähdytys, OHV Yksisylinterinen, nelitahtinen, pai- neilmajäähdytys, OHV Yksisylinterinen, nelitahtinen, pai- neilmajäähdytys, OHV Iskutilavuus, cm

2,7 2,7 2,7 2,7 Sytytysjärjestelmä Sytytystulppa Husqvarna HQT–

Kärkiväli, mm 0,7–0,8 0,7–0,8 0,7–0,8 0,7–0,8 Polttoaine-/voitelujärjestelmä Moottorin voitelun tyyppi Roiske Roiske Roiske Roiske Polttoainesäiliön tilavuus, litraa 1,0 1,0 1,0 1,0 Öljysäiliön tilavuus, litraa 0,5 0,5 0,5 0,5 Moottoriöljy

Paino Säiliöt tyhjinä, kg 31,1 32,6 32,0 33,1 Melupäästöt

Äänentehotaso, mitattu, dB(A) 97 97 95 98 Äänen tehotaso, taattu , L

Äänenpainetaso käyttäjän korvan ta- salla, dB(A)

Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Laitteeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olo- suhteista ja muista arvoista.

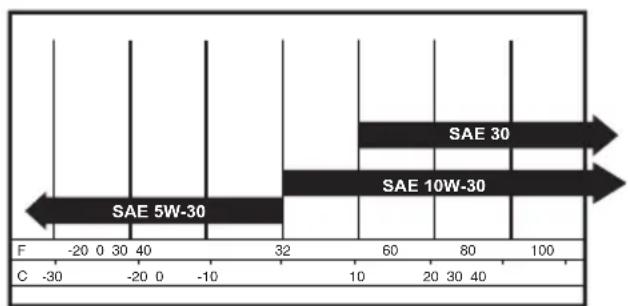

Jos SAE-30-öljyä käytetään alle +5 °C:n lämpötilassa, öljy ei välttämättä voitele moottoria riittävästi. Se voi vahingoittaa moottoria. Katso kohdasta Moottoriöljyn vaihtaminen sivulla 173 tiedot alhaisiin lämpötiloihin so- pivasta öljystä.

Melupäästö ympäristöön äänitehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilastollinen hajonta (keskihajonta) on 1,2 dB(A). 1566 - 008 - 24.11.2021 177LC 151 LC 151S LB 251S LB 256SP Tärinätasot

Tärinätaso kahvastossa, m/s

8,5 8,5 4,7 7,5 Terälaite Leikkuukorkeus, mm 25-75 25-75 25-75 25-75 Leikkuuleveys, mm 510 510 510 560 Leikkuujärjestelmä Keruu/BioClip

sivullepuhallus Keruu/BioClip

sivullepuhallus BioClip

/sivulle- puhallus BioClip

/sivulle- puhallus Terä – vakio Keräävä

Terä – lisävaruste Silppuava

Ruohonkerääjän tilavuus litroina 65 65 – – Veto Liikkumisnopeus, km/h – 3,6 4,0 3,6

Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen hajonta (vakiopoikkeama) on 0,2 m/s

178 1566 - 008 - 24.11.2021EY-vaatimustenmukaisuusvakuutus EY-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh.: [phone], vakuuttaa, että ruohonleikkuri Husqvarna LC 151, LC 151S, LB 251S, LB 256SP vuodesta 2020alkaen on seuraavien NEUVOSTON DIREKTIIVIEN mukaisia:

• 8. kesäkuuta 2011 annettu direktiivi 2011/65/EU tiettyjen vaarallisten aineiden käytön rajoittamisesta

• 17. toukokuuta 2006 annettu konedirektiivi 2006/42/EY

• 26. helmikuuta 2014 annettu direktiivi 2014/30/EU sähkömagneettisesta yhteensopivuudesta

• 8. toukokuuta 2000 annettu laitemeludirektiivi 2000/14/EY. Melupäästöjä koskevat tiedot löytyvät luvusta Tekniset tiedot. Seuraavia standardeja on sovellettu: EN ISO 5395-1:2013, EN ISO 5395-1:2013/A1, EN ISO 5395-2:2013, EN ISO 5395-2:2013/A1:2016, EN ISO
