NAUDOJIMO INSTRUKCIJA C31MINIDOCK4KPD i-TEC

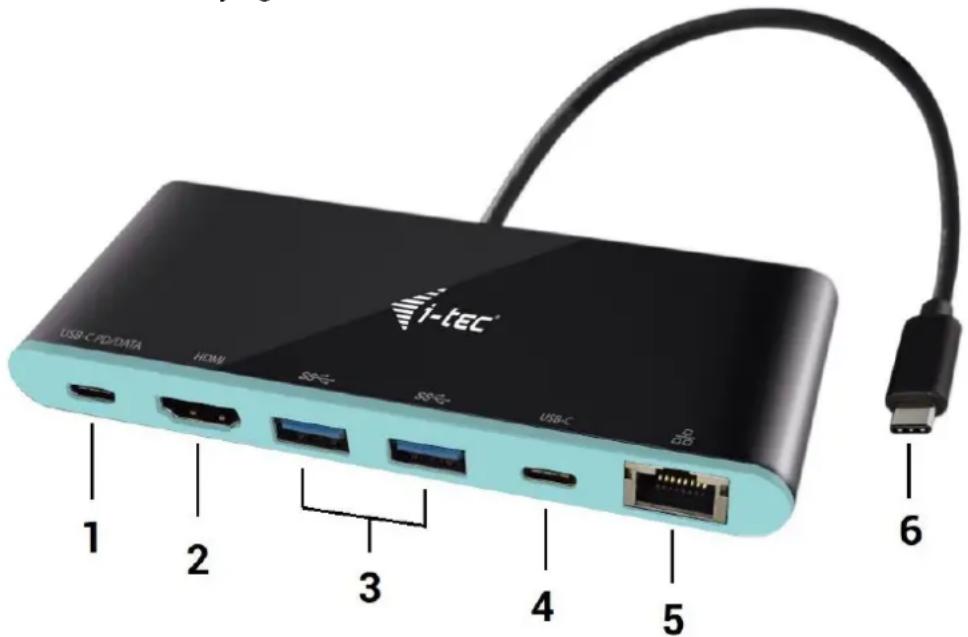

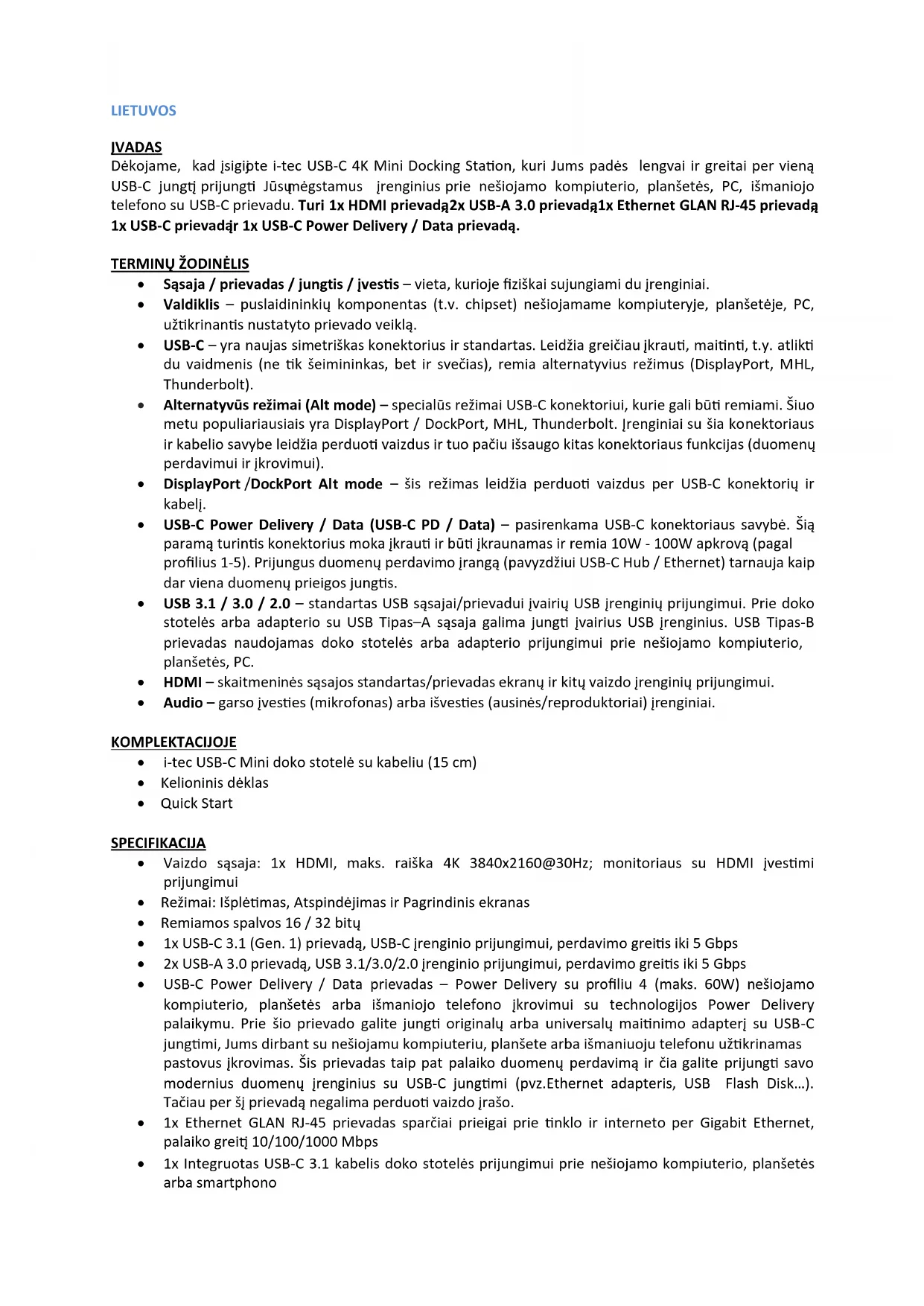

Sąsaja / prievadas / jungtis / įvestis – vieta, kurioje fiziškai sujungiami du įrenginiai. Valdiklis – puslaidininkių komponentas (t.v. chipset) nešiojamame kompiuteryje, planšetėje, PC, užtikrinantis nustatyto prievado veiklą. USB-C – yra naujas simetriškas konektorius ir standartas. Leidžia greičiau įkrauti, maitinti, t.y. atlikti du vaidmenis (ne tik šeimininkas, bet ir svečias), remia alternatyvius režimus (DisplayPort, MHL, Thunderbolt). Alternatyvūs režimai (Alt mode) – specialūs režimai USB-C konektoriui, kurie gali būti remiami. Šiuo metu populiariausiais yra DisplayPort / DockPort, MHL, Thunderbolt. Įrenginiai su šia konektoriaus ir kabelio savybe leidžia perduoti vaizdus ir tuo pačiu išsaugo kitas konektoriaus funkcijas (duomenų perdavimui ir įkrovimui). DisplayPort /DockPort Alt mode – šis režimas leidžia perduoti vaizdus per USB-C konektorių ir kabelį. USB-C Power Delivery / Data (USB-C PD / Data) – pasirenkama USB-C konektoriaus savybė. Šią paramą turintis konektorius moka įkrauti ir būti įkraunamas ir remia 10W - 100W apkrovą (pagal profilius 1-5). Prijungus duomenų perdavimo įrangą (pavyzdžiui USB-C Hub / Ethernet) tarnauja kaip dar viena duomenų prieigos jungtis. USB 3.1 / 3.0 / 2.0 – standartas USB sąsajai/prievadui įvairių USB įrenginių prijungimui. Prie doko stotelės arba adapterio su USB Tipas–A sąsaja galima jungti įvairius USB įrenginius. USB Tipas-B prievadas naudojamas doko stotelės arba adapterio prijungimui prie nešiojamo kompiuterio, planšetės, PC. HDMI – skaitmeninės sąsajos standartas/prievadas ekranų ir kitų vaizdo įrenginių prijungimui. Audio – garso įvesties (mikrofonas) arba išvesties (ausinės/reproduktoriai) įrenginiai. KOMPLEKTACIJOJE i-tec USB-C Mini doko stotelė su kabeliu (15 cm) Kelioninis dėklas Quick Start SPECIFIKACIJA Vaizdo sąsaja: 1x HDMI, maks. raiška 4K 3840x2160@30Hz; monitoriaus su HDMI įvestimi prijungimui Režimai: Išplėtimas, Atspindėjimas ir Pagrindinis ekranas Remiamos spalvos 16 / 32 bitų 1x USB-C 3.1 (Gen. 1) prievadą, USB-C įrenginio prijungimui, perdavimo greitis iki 5 Gbps 2x USB-A 3.0 prievadą, USB 3.1/3.0/2.0 įrenginio prijungimui, perdavimo greitis iki 5 Gbps USB-C Power Delivery / Data prievadas – Power Delivery su profiliu 4 (maks. 60W) nešiojamo kompiuterio, planšetės arba išmaniojo telefono įkrovimui su technologijos Power Delivery palaikymu. Prie šio prievado galite jungti originalų arba universalų maitinimo adapterį su USB-C jungtimi, Jums dirbant su nešiojamu kompiuteriu, planšete arba išmaniuoju telefonu užtikrinamas pastovus įkrovimas. Šis prievadas taip pat palaiko duomenų perdavimą ir čia galite prijungti savo modernius duomenų įrenginius su USB-C jungtimi (pvz.Ethernet adapteris, USB Flash Disk…). Tačiau per šį prievadą negalima perduoti vaizdo įrašo. 1x Ethernet GLAN RJ-45 prievadas sparčiai prieigai prie tinklo ir interneto per Gigabit Ethernet, palaiko greitį 10/100/1000 Mbps 1x Integruotas USB-C 3.1 kabelis doko stotelės prijungimui prie nešiojamo kompiuterio, planšetės arba smartphono Maitinimas iš USB magistralės (nereikia išorinio maitinimo adapterio) arba per USB-C PD / duomenų sąsaja Chipset: VL101 & VL813 & PS176 & RTL8153 OS: Reikalauja USB-C sąsajos su palaikymu "DisplayPort Alternate Mode" ir „Power Delivery“ (ne visi įrenginiai / sistemos su sąsaja USB-C šį standartą turi) arba Thunderbolt 3 prievadas – dabar Windows 10 32/64bit, Mac OS X, Chrome OS ir Android 6 (Google) su Intel Broadwell procesoriu ir R51, ir aukštesnė Gaminio matmenys: 133 x 56 x 15 mm Gaminio svoris: 83 g

SISTEMOS REIKALAVIMAI Hardware reikalavimai: nešiojamas kompiuteris, planšetė, stacionarus kompiuteris, išmanus telefonas su Windows, Mac arba Google su laisvu prievadu USB-C Operacinė sistema: Windows 10, Mac OS X, Google (Chrome OS ir Android 6) u naujausiais atnaujinimais PASTABA! Po prijungimo doko stotelei skirti valdikliai instaliuojasi iš sistemos automatiškai. Prieš instaliavimą įsitikinkite, kad sistemoje turite Jūsų įrenginiui instaliavę naujausius valdiklius ir atnaujintą BIOS.

HDMI EKRANO PRIJUNGIMAS

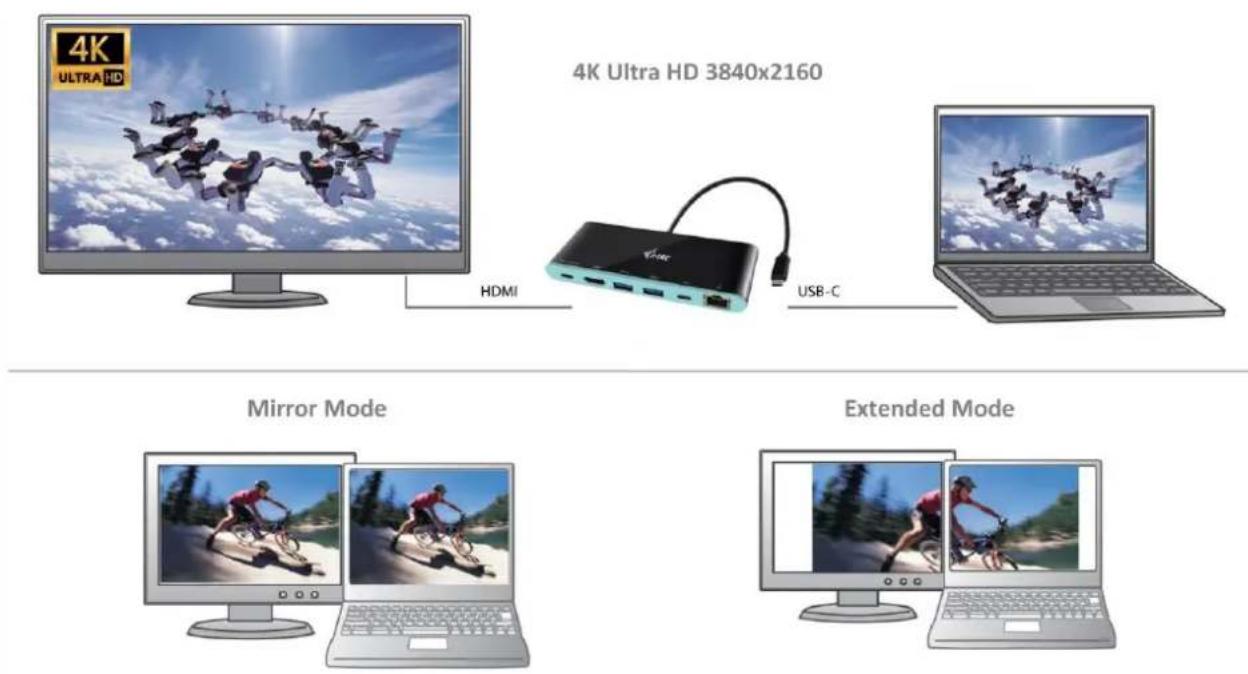

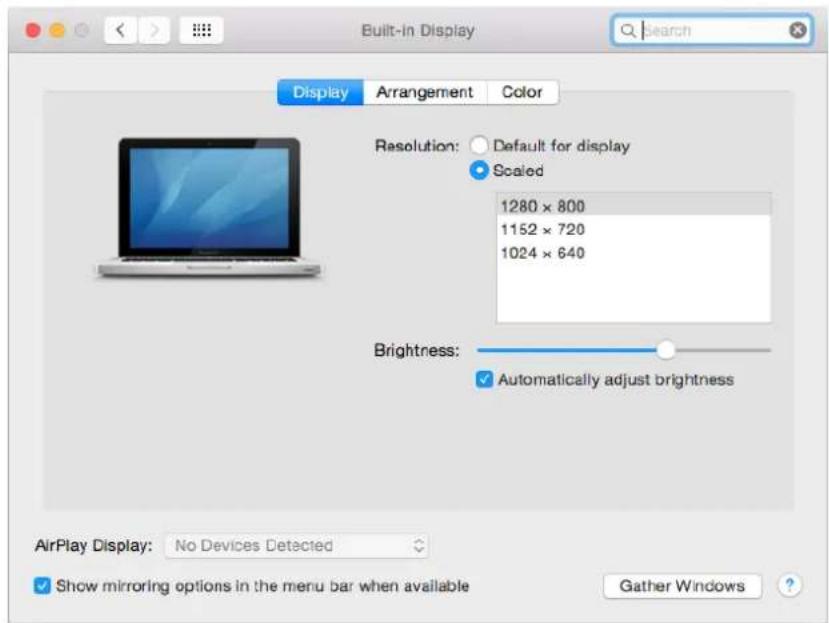

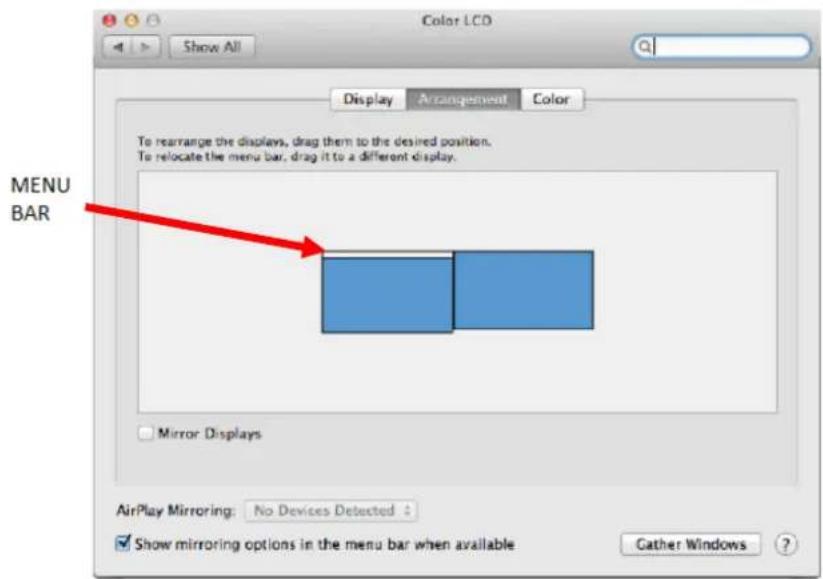

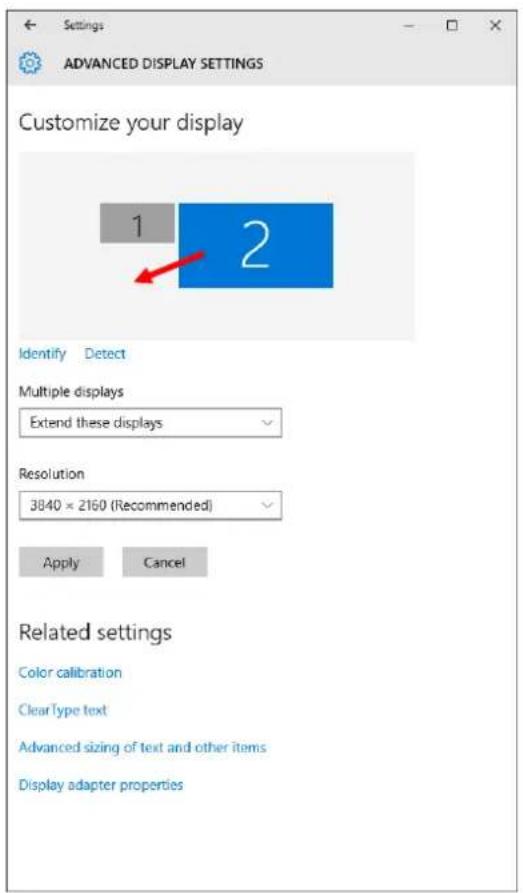

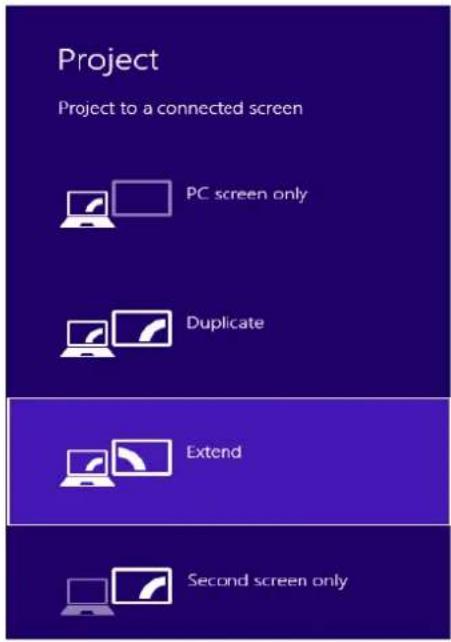

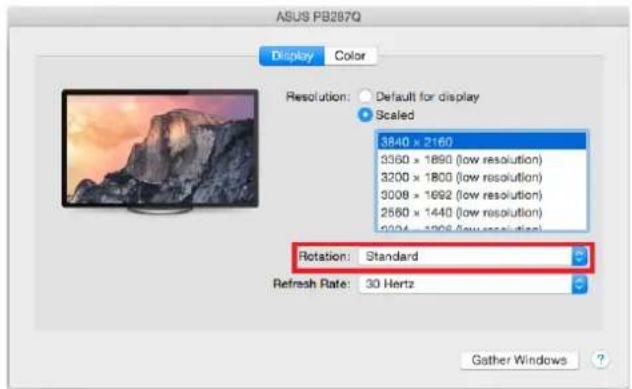

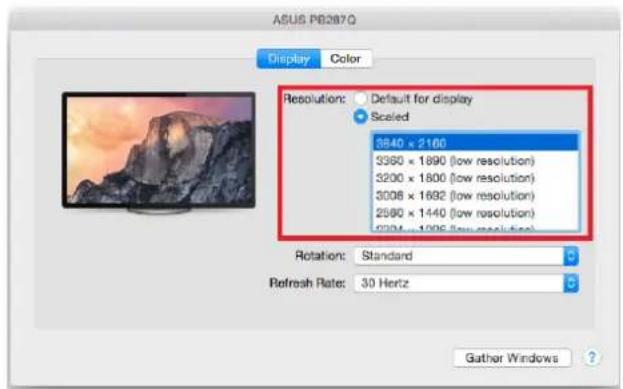

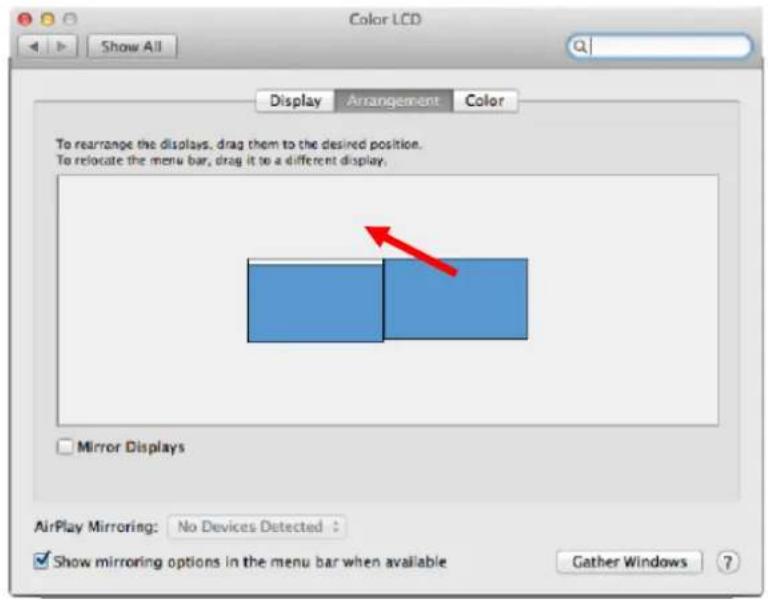

Doko stotelė turi 1x HDMI 4K Ultra HD prievadą išorinio ekrano arba projektoriaus su HDMI sąsaja prijungimui. Kaip vaizdo įrenginį galite naudoti plazminius arba LCD ekranus ir televizorius. Grafinis lustas, kuris yra doko stotelės „širdimi“, palaiko 4K iki 3840x2160px raišką. Ekrano prijungimui prie doko stotelės naudokite kokybišką HDMI kabelį. Papildomo ekrano instaliacijos metu gali nešiojamojo kompiuterio, Maco, planšetės arba PC ekranas blyksėti, tai yra standartinė būklė.

PRIJUNGIMAS PRIE LAN TINKLO

GLAN RJ-45 prievadą naudokite prisijungimui prie Ethernet tinklo, maršrutizatoriaus / switchi ir prie interneto, palaiko greitį 10 / 100 / 1000 Mbps.USB ĮRENGINIO PRIJUNGIMAS USB-C Power Delivery / Data prievadas, USB-C prievadą ir USB-A 3.0 prievadą naudokite klaviatūros, pelės išorinio disko, spausdintuvo ir kitų įrenginių prijungimui arba jį galite naudoti HUBo prijungimui, tokiu būdu įgysite sekančius laisvus USB prievadus. Tokiu atveju rekomenduojame naudoti HUB su išoriniu maitinimu. Jeigu prijungti įrenginiai neįsikrauna arba neveikia, tai originalų / išorinį USB-C maitinimo adapterį įjunkite į pagrindinio nešiojamojo kompiuterio / Maco / išmaniojo telefono / planšetės maitinimo jungtį arba USB-C Power Delivery prievado doko stotelėje maitinimo palaikymui. Pastabos dėl USB-C prievado naudojimo Visiškai suderinamas įrenginys / sistemos (Alt Mode & Power Delivery) USB-C tai naujas standartas skirtas įvairiam naudojimui, o suderinamumo informacija yra sudėtinga. Kai kurie USB-C įrenginiai / sistemos palaiko Alt Mode vaizdo išvestį, kai tuo tarpu kiti nepalaiko. Kai kuriuos galima maitinti ir įkrauti per USB-C Power Delivery, kai tuo tarpu kitus ne. Įrenginiais / sistemomis šiuo metu palaikančiomis ir Alt Mode, ir Power Delivery yra pvz. MacBook Retina 12" 2015/2016, Chromebook Pixel 2015 ir Dell XPS 13" 9350 / 15" 9550. Dalinai suderinami įrenginiai (palaiko Alt Mode arba Power Delivery, bet ne abu įrenginius) Dauguma dabartinių USB-C įrenginių, kurie palaiko Alt Mode vaizdo išvestį, nepalaiko įkrovimo per USB-C Power Delivery. Ši įrenginiai iki šiol įkrovimui reikalauja savo originalių įkroviklių. Kai kuriuos USB-C telefonus ir planšetes, priešingai, galima įkrauti per Power Delivery, tačiau dauguma jų nepalaiko Alt Mode vaizdo išvesties. Nesuderinami įrenginiai / sistemos Doko stotelė remiasi naujomis funkcijomis įvestomis su USB 3.1 sąsaja ir kaip tokia USB-C Power Delivery funkcija nėra grįžtamai suderinama su USB 3.0 / 2.0 senesnių įrenginių įkrovimui. Taip pat nėra suderinamų keitiklių USB-A 3.0/2.0 (Male) įrenginyje USB-C (Female) USB-C įrenginio prijungimui prie doko stotelės USB- A 3.0 prievadų. Dauguma dabartinių telefonų ir planšečių su USB-C prievadu nepalaiko Alt Mode vaizdo išvesties, o kai kurie nepalaiko USB-C Power Delivery. Patikrinkite šių technologijų tinkamumą pagal įrenginio dokumentaciją arba kreipkitės į įrenginio gamintoją. Lenovo Yoga 900 nėra suderinamas su i-tec USB-C Travel Docking stotele. Jokie telefonai ir planšetės su Android OS dabartiniu metu nepalaiko Alt Mode vaizdo išvesties. Šiuo metu ASMedia USB 3.1 valdikliai nepalaiko Alt Mode vaizdo išvesties.

PAKROVIMAS PER POWER DELIVERY

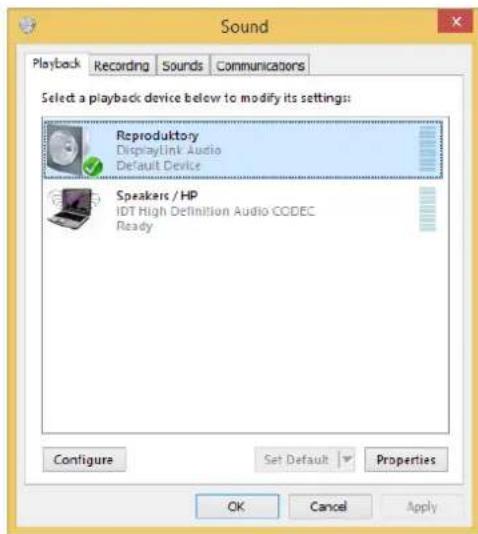

Apple New MacBook, Windows 10 įrenginys su USB-C prievadu arba Chromebook Pixels ir kt.. Doko stotelė turi USB-C Power Delivery / Data prievadą, kuris yra skirtas prijungto „motininio“ įrenginio maitinimui su originaliu tinklo adapteriu arba per USB sąsajos prijungtų įrenginių įkrovimui. Jeigu jums nereikia savo įrenginių įkrauti su Power Delivery, tai šį prievadą galite naudoti duomenų perdavimui. ĮKROVIMAS Doko stotelė palaiko prijungtų USB mobiliųjų įrenginių (išmaniųjų telefonų, elektroninių knygų skaitytuvų, media grotuvų, navigacijos ir planšečių) įkrovimą. Įkraunamus įrenginius pakanka prijungti su originaliu kabeliu prie doko stotelės USB prievado. Jeigu įrenginys neįsikrauna, įkrovimo palaikymui USB-C maitinimo originalų adapterį prijunkite prie doko stotelės įkrovimo palaikymui skirto USB-C Power Delivery prievado. AUDIO Garso išvesties įrenginius klausymui per HDMI reikia nustatyti/patikrinti čia: Garsas-Išvestis sistemos parinktys - nustatyti HDMI Audio Device. Garso išvesties įrenginius į ausines ir monitorių galima tuo pačiu metu pasirinkti čia: Atidaryti-Programos- Utility-Nustatymas audio MIDI.app – paspauskite ties „+“ kairėje apačioje – Sukurti įrenginį su keliais išėjimais ir pasiūlyme Įrenginiai su keliais išėjimais pasirinkite reikiamus išėjimus. Pastaba: Didžiąją dalį problemų, susijusių su doko stotele ir prijungtais įrenginiais, galima išspręsti doko stotelės USB-C kabelio išjungimu iš USB prievado, PC / Maco / išmaniojo telefono/ planšetės, o po to jį vėl, maždaug po 10 sek. įjungus.DOKO STOTELĖ NAUDOJIMAS OS WINDOWS Išplėstinė konfigūracija grafikai – po monitoriaus prijungimo paspaudus mygtuką ties nustatymu „Ekrano raiška“ sistemoje Windows galima pasirinkti monitoriaus naudojimą. Pastaba: Paspauskite ties antruoju ekranu ir jį pertempkite, patalpinkite pagal poreikį Jūsų nešiojamame kompiuteryje / planšetėje / stacionariame kompiuteryje. Galima valdyti režimus Išplėsti (Extend) ir Atspindėti / Veidrodinis vaizdo fiksavimas (Mirror): g) režimui Atspindėti / Veidrodinis vaizdo fiksavimas (Mirror): ekrane pasirinkite 2. Monitorius, ir Daugiau monitorių → Atspindėti šį vaizdą → OK. h) režimui Išplėsti (Extend): ekrane pasirinkite 2. Monitorius, ir Daugiau monitorių → Išplėsti šį vaizdą → OK.Garso nustatymas – leidžia nustatyti garsą režime Valdymo skydai → Garsas. Pastabos dėl naudojimo: Standby / Hibernate režimas ir Vaizdo prievadas – po nešiojamo kompiuterio / planšetės/ stacionaraus kompiuterio aktyvavimo iš Standby / Hibernate režimo rodomas pirminis (pradinis) ekranas, todėl kad galėtumėte vėl prisijungti prie sistemos rekomenduojame naudoti kaip pradinį tą, kuris yra integruotas su nešiojamu kompiuteriu / planšete/ stacionariu kompiuteriu. Mirror režimas – papildomas ekranas vadovaujasi sistemoje esančiais pirminio ekrano parametrais, t.y. jeigu nustatysite režimą Mirror, o integruotas ekranas turės raišką 1280x1024, tai ekranas maksimaliai perduos 1280x1024 raišką (net ir tuo atveju, jeigu bus nustatyta didesnė raiška). PASTABA! Nustatykite ir naudokite ekranus vadovaudamiesi vadovais. Ekranas, kurio raiška yra mažesnė už nustatytą HDMI prievade gali pažeisti ekraną (pvz. nenustatykite monitoriui su didžiausia 1024x768 raiška 1280x960 ir didesnės raiškos HDMI prievade)! Su „Windows“ + P klaviatūra galima abu ekranus valdyti – Win 10 galite pasirinkti: Tik kompiuterio ekranas, Veidrodinis fiksavimas, Išplėsti, Tik antrasis ekranas.DOKO STOTELĖ NAUDOJIMAS MAC OS X PASTABA! Prieš instaliavimą įsitikinkite, kad Mace turite instaliavę Jūsų įrenginiui naujausią OS. Valdikliai į Mac OS X instaliuojasi automatiškai. Prijungus monitorių Jūsų Mac ekranas blyksės, tai yra standartinė būklė, nustojus blyksėti galima pradėti standartinius nustatymus čia: Parinktys sistemos-Monitoriai. Paspauskite ties Išdėstymas ir numatytame režime (Išplėsti) paspauskite ties nauju monitoriumi ir pertempkite jį į norimą vietą, atsižvelgiant į Mac monitorių. Pasirinkus komandą Atspindėti monitorius režimas pasikeis į režimą Atspindėti (monitorių raiška automatiškai reguliuojama pagal jų parametrus ir abiejuose monitoriuose bus nustatyta aukščiausia galima raiška). Uždarius komandą Atspindėti monitorius bus atnaujintas režimas Išplėsti. Režimas Išplėsti: Rodyklė rodo monitoriaus patalpinimo vietą atsižvelgiant į Mac monitorių.Režime Išplėsti galite pasirinkti Pagrindinį monitorių tempdami meniu Bar juostą. Režimas atspindėti: Galima naudoti tik tuo atveju, jeigu tai siūlo Mac.Paspauskite ties Surinkti langus: su šia komanda galite pasirinkti atitinkamo monitoriaus nustatymą – Pritaikyta raiška (siūlo naudotinas raiškas), Pasukimas (Standartinis, 90°, 180° ir 270°) ir Atnaujinimo dažnis (jeigu yra siūloma). Pastabos dėl doko stotelė su monitoriumi naudojimo: Kai Mac monitorius yra uždarytas, su prijungtu monitoriumi galima dirbti maitinant iš tinklo (daliniai apribojimai yra naudojant HDMI monitorių senesnėse Mac versijose). Maitinant su baterija HDMI monitoriaus naudojimas yra apribotas Mac (kai kuriais atvejais, atsiradus vaizdo problemoms, vadovaukitės punktu žemiau). Didžiąją ekrano atnaujinimo prijungtame monitoriuje problemų dalį, atsiradusių sustabdžius Mac, panaudojus užsklandą, po Mac restarto, po Mac išjungimo/įjungimo galima išspręsti išjungus doko stotelė USB-C kabelį iš Mac USB-C prievado ir po 10 sekundžių prijungus iš naujo. Palaukite, kol bus užbaigtas visų įrenginių prijungimas.

NAUDOJIMO SAUGOS TAISYKLĖS

Saugoti nuo aukštos temperatūros ir drėgmės. Įrenginį naudoti ant lygių neslidžių paklotų – išvengsite slydimo ir kritimo ant žemės. Vadovą saugokite vėlesniam naudojimui. Bendradarbiaudami su servisu: Patikrinkite veikimą po įkritimo į vandenį arba nukritimo ant žemės. Įskilus dangčiui patikrinkite veikimą. Jeigu įrenginys neveikia pateikite pretenzijas vadovaudamiesi įrenginio vadovu. DAŽNAI UŽDUODAMI KLAUSIMAIKlausimas: Kokie yra reikalavimai pagrindiniai grafinei kortai dėl naudojimo su grafiniais chipset grafiniuose i-tec adapteriuose ir doko stotelėse? Atsakymas: Grafiniai chipset yra antrinės (kitos) grafinės kortos PC. Kad veiktų turi būti instaliuota pirminė grafinė kortą. Windows 10 ir vėlesni: Šiose operacinėse sistemose vaizdo valdiklis veikia tik esant pirminėms grafinėms kortoms: Intel, NVidia, ATI/AMD, VIA. Nemoka dirbti su SiS arba Matrox grafinėmis kortomis. Klausimas: Ar galiu gauti išsamesnę informaciją apie problemas su USB-C doko stotelė? Atsakymas: Taip, galima kreiptis į mūsų techninę pagalbą: support@itecproduct.com Klausimas: Įrenginys neįkrauna Apple / Samsung planšetės. Atsakymas: Jeigu įrenginys neįsikrauna arba neveikia, įjunkite įkrovimo adapterį į motininio nešiojamo kompiuterio / Maco / išmaniojo telefono / planšetės įkrovimo jungtį arba prie doko stotelės skirto įkrovimui USB-C prievado. Nepaisant Europos standarto dėl elektros prietaisų suderinamumo kai kurios firmos saugo savo ženklo prekes taip, kad įrenginius įkrauna tik originaliu /su licencija įkrovimo adapteriu per USB-C - prievadą.
