Produkto tipas	Vibracinis šlifuoklis
Prekės ženklas	Bosch
Modelis	GSS 230 AVE Professional
Nominali sugeriamoji galia	300 W
Tuščiosios eigos greitis	8000 – 11000 aps/min
Tuščiosios eigos svyravimo greitis	16000 – 22000 min⁻¹
Amplitudės skersmuo	2,4 mm
Abrazyvinio lakšto matmenys (savaime priglundantys)	93 x 185 mm
Abrazyvinio lakšto matmenys (tvirtinimas apkaba)	93 x 230 mm
Šlifavimo plokštės matmenys	92 x 182 mm
Svoris (pagal EPTA procedūrą 01:2014)	2,5 kg
Apsaugos klasė	II (dviguba izoliacija)
Svyravimo greičio išankstinis pasirinkimas	Taip, su ratuku
Siurbimo sistema	Integruotas mikrofiltrų korpusas (mikrofiltras)
Abrazyvų tvirtinimo tipas	Savaime priglundantis ir su apkaba
Papildoma rankena	Taip, prisukama prie korpuso
Tinkamas naudojimas	Sausas medienos, plastiko, metalo, glaistymo ir lakuotų paviršių šlifavimas
Garso slėgio lygis	80 dB(A)
Garso galios lygis	91 dB(A)
Vibracija (ah)	2,5 m/s²
Maitinimas	230 V tinklo
Priežiūra	Reguliariai valyti ventiliacijos angas ir mikrofiltrų korpusą
Atsarginės dalys	Šlifavimo plokštė, abrazyviniai lakštai, filtro elementas ir kt.

Dažnai užduodami klausimai - GSS 230 AVE Professional BOSCH

Kaip pakeisti abrazyvinį lakštą ant GSS 230 AVE?

Prieš bet kokį keitimą, atjunkite įrankį. Savaime priglundantiems lakštams nuimkite naudotą lakštą atplėšdami nuo kampo, tada uždėkite naują tvirtai prispaudžiant. Nepriglundantiems lakštams atidarykite priekinę ir galinę užspaudimo svirteles, įdėkite lakštą, įtempkite ir uždarykite svirteles.

Kokia yra šlifuoklio GSS 230 AVE variklio galia?

Nominali sugeriamoji galia yra 300 W, o tuščiosios eigos greičio diapazonas nuo 8000 iki 11000 aps/min.

Ar šlifuoklis GSS 230 AVE turi greičio reguliatorių?

Taip, ji turi svyravimo greičio išankstinio pasirinkimo ratuką (3), esantį įrankio viršuje, leidžiantį pritaikyti greitį prie medžiagos.

Kaip ištuštinti dulkių surinktuvą (mikrofiltrų korpusą)?

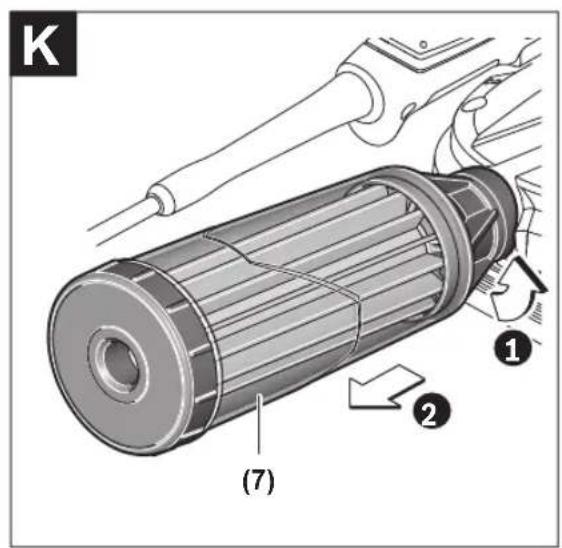

Patraukite mikrofiltrų korpusą (7) atgal šiek tiek pasukdami, kad jį išimtumėte. Atsukite filtro elementą (6), ištuštinkite korpusą ir švelniai pabelskite filtro elementą, kad jį išvalytumėte. Naudokite minkštą šepetėlį lamelių valymui.

Ar galima naudoti šlifuoklį ant metalo?

Taip, šlifuoklis skirtas sausam metalo šlifavimui. Naudokite tinkamus abrazyvus (grūdėtumas 40-400). Dėmesio: nušlifavus metalą, nenaudokite to paties abrazyvo ant kitų medžiagų. Dėvėkite kaukę nuo dulkių ir klausos apsaugą.

Kokius abrazyvinius lakštus galiu naudoti?

Galite naudoti savaime priglundančius lakštus (matmenys 93x185 mm) arba lakštus su apkabiniu tvirtinimu (93x230 mm). Specialios šlifavimo plokštės (plona stačiakampė arba trikampė) yra prieinamos kaip priedai.

Kaip pakeisti šlifavimo plokštę?

Atjunkite įrankį. Atsukite 6 varžtus (16) po plokšte, išimkite seną plokštę ir sumontuokite naują, priverždami varžtus. Taip pat galite naudoti specialias plokštes (ploną, trikampę) sunkiai pasiekiamose vietose.

Kokia yra Bosch GSS 230 AVE šlifuoklio garantija?

„Bosch“ suteikia standartinę 2 metų garantiją. Norėdami suaktyvinti garantijos pratęsimą, užregistruokite savo įrankį „Bosch“ svetainėje (www.bosch-pt.fr) per 4 savaites nuo pirkimo.

Kaip prižiūrėti šlifuoklį, kad jis tarnautų ilgai?

Reguliariai valykite ventiliacijos angas šepetėliu. Po kiekvieno naudojimo ištuštinkite ir išvalykite mikrofiltrų korpusą, kad nesusikauptų dulkės. Laikykite rankenas švarias ir sausas. Remontą patikėkite įgaliotam „Bosch“ centrui.

Ar galiu naudoti šlifuoklį GSS 230 AVE su dulkių siurbliu?

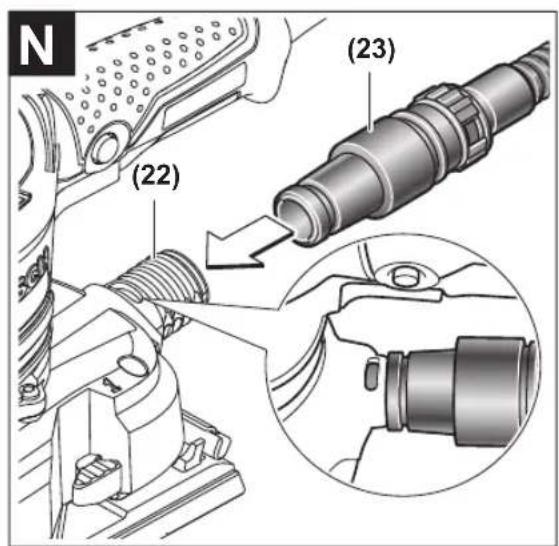

Taip, prijunkite siurbimo žarną (23) prie oro išleidimo vamzdelio (22). Naudokite dulkių siurblį, pritaikytą dulkių tipui (mediena, metalas ir kt.). Būkite atsargūs, kad neužkimštumėte šoninių angų, kad išvengtumėte per didelio prilipimo prie detalės.

NAUDOJIMO INSTRUKCIJA GSS 230 AVE Professional BOSCH

Lietuviu k. .Puslapis 163

170

175

C

1

3

4

5

Deutsch

Sicherheitshinweise

Savienojiet uzuksanas sluteni (23) ar vakuumsuceju.

Parskats par instrumenta savienosanas iespejam ar dazadiem vakuumsucejiem ir sniegt sis pamacibas beigas. Puteklsucejam jabut piemerotam, lai suktu apstradajama materiala puteklus.

Veselfai ipasi kaitigus, kancerogenus vai sausus puteklus savaciet ar specialu puteklsuceju.

Apstradajot vertikalas virsmas, turiet elektroinstrumentu ta, lai nosuksanas slutene butu vresta lejup.

Lietošana

Uzsaikot lietoansu

Pievadiet elektroinstrumentam pareizu spriegum! Elektrobarosanas avota spriegum jaatbilst vertibai, kas noradita uz elektroinstrumenta markejuma plaksnites. Elektroinstrumenti, kas paredzeti 230 V spriegumam, var darboties ari no 220 V elektrotikla.

leslegsana un izslegsana

Bendrosios saugos nuorodos dirbantiems su elektriniais irankiais

ISPEJIMAS

Perskaitykite visus su siuo elektriniu jrankiu pateikiamus saugos

ispéjimus, instrukcijas, perziúrekite ilustracijas ir specifikacijas. Jei nepaisysite visu zemiau pateiktu instrukciju, galite patirti elektrós smügi, sukelti gaisra ir sunkiai susizaloti arba sužaloti kitus asmenis.

Isshagokite sias saugos nuorodas ir reikalavimus, kad ir ateityje galétuméte jais pasinaudoti.

Toliau pateiktame tekste vartojama savoka „Elektrinis jrankis“ apibudina jrankius, maitinamus is elektrros tinklo (su maitinimo laidu), ir akumulatorinius jrankius (be maitinimo laido).

164 | Lietuvijk.

Darbo vietos saugumas

Darbo vieta turi buti svari ir gerai apsviesta. Netvarkinga arba blogai apsviesta darbo vieta gali tapti nelaimingu atsitikmu priezastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degiu skiesciu, duju ar dulkiu. Elektriniai jrankiai gali kibirksciuoti, o nuo kibirksciu dulkes arba susikaupe garai gali uzsidegi.
Dirbdami su elektriniu jrankiu neleiskite salia buti valkams ir pašaliniams asmenims. Nukreipe démesj kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio jrankio maitinimo laido kistukas turi atitikti tinklo kistukinio lizdo tipa. Kistuko joku budu negalima modifikuoti. Nenaudokite kistuko adapteriu su jzemintais elektriniais jrankiais. Originalus kistukai, tiksliai tinkantys elektros tinklo kistukiniam lizdui,suma na elektros smugio pavoju.
Saugokites, kad neprisiliestumete prie jzemintu pavirsiu, pvz., vamzdziu, sildytuvu, virykliu ar saldytuvu. Kai jusu kunas yra jzemuntas, padideja elektros smugiorizika.
Saugokite elektrinj jrankj nuo lietaus ir dregmès. Jei j elektrinj jrankj patenka vandens, padideja elektros smugio rizika.
Nenaudokite maitinimo laido ne pagal paskirtj. Neneškite elektrinio irankio paeme uz laido, nekabinkite ant laido, netraukite uz jo, jei norite iz kistukinio lizdo istraukti kistuka. Laida patieskite taip, kad jo neveiktu karstis,jis neissiteptu alyva ir jo nepazeistiustrios detales ar judancios prietaiso dalys. Pazeisti barasusipyne laidai gali tapti elektros smugio priezastimi.
Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus,sumaeja elektros smugio pavojus.
Jei su elektriniu jrankiu neisvenglamai reikia dirbti drégnoje aplinkoje, naudokite nuotékio srovés saugikli. Dirbant su nuotékio srovés saugikliu sumažeja elektrós smugio pavojus.

Zmoniu sauga

Bukite atidus, sutekite demesi tai, ka darote, ir dirb dami su elektrini jrankiu vadovaukites sueiku protu. Nedirbkite su elektrini jrankiu, jei esate pavarge arba vartojote narkotiku, alkoholio ar medikamentu. Akimirksnio neatidumas dirbant su elektrini jrankiu gali tapti sunkiu suzalojimu priezastimi.
Visada dirbkite su asmens apsaugos priemonemis. Butilaindevekite apsauginius akinius. Naudoant asmen apsaugos priemones, pvz., respiratori ar apsaugine kauke, neslystancius batus, apsaugin salma, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojama elektrin jranki,sumazeja rizika susizeisti.

Saugokités, kad elektrinio [rankio nejungtumete atsitiktinai. Pries prijungdami elektrinj ranki prie elek-tros tinklo ir (arba) akumulatoriaus, pries pakeldami ar nesdami isitikinkite, kadjis yra ijsjungtas. Jeigu ne-sdami elektrinj rankj pirsta laikysite ant jungiklio arba prietaisa jjungsite j elektros tinkla, kai jungiklis yra jjung-tas, gali jvykti nelaimingas atsitikimas.
Pries jjungdami elektrinj irankj pašalinkite regulavimo jrankius arba veržlinius raktus. Besisuka-nicoje prietaiso dalyje esantis jrankis ar raktas gali sužaloti.
Stenkites, kad kunas visada butu normalioje padetye. Dirbdami stovekite saugiai ir visada išaikykitpusiausvyra. Tvirtai stovedami ir gerai išaikydamipusiausvyra galesite geriau kontrluioti elektrinj jrankj netikétose situacijose.
Devekite tinkama apranga. Nedevekite placiu drabuizir papuošalu. Saugokite plaukus ir drabuzius nuo besisukanciu elektrinio jrankio daliu. Laisvus drabuzius, papuosalus bei ilgus plaukus gali jtraukti besisukancios dalys.
Jei yra numatyta galimbye prijungti dulkiu nusiurbimo ar surinkimo jrenginius, visada isitikinkite, ar jie yra prijungti ir ar tinkamai naudojam. Naudojant dulkiu nusiurbimo jrenginius sumazejakensmingas dulkiu poveikis.
Daznai naudodami jrankj ir gerai su juo susipazine per nelyg neatsipalaiduokite ir nepradekite nepaisyti jrankio saugos principu. Neatidus veiksmas gali sukelti sunkia trauma per sekundés dalj.

Rüpestinga elektrinlu jrankiu prieziura ir naudojimas

Neperkraukite elektrinio irankio. Naudokite jusdy darbui tinkamagElektrini jranki.Sutinkamu elektriniu jrankiu jus dirbsite geriaiu ir saugiau, jei nevirssysite nurodytogalingumo.
Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar isjungti, yra pavojingas ir jj reikia remontuoti.
Pries reguluidami elektrini jranki, keisdami darbo irankius ar pries valdami elektrini jranki, iš elektrstinklo lizdo istraukite kistuka ir (arba) isimkite akumuliatoriu, jeigujis isimamas. Si atsargumo priemone apsaugos jus nuo netikéto elektrinojrankiojsijungimo.
Nenaudiojama elektrini jranki sandeliuokite vaikams in nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai jrankiai yra pavojingi, kai juos naudoja nepatyrre asmenys.
Priizurekite elektrinj irankj ir priedus. Patikrinkite, ar besisukancios irankio dalys tinkamai veikia ir niekur nestringa, ar nera suluzusiu ar pazeistu daliu, kurios trikdytu elektrinio irankio veikima. Pries vel naudoant elektrinj iranki, pazeistos irankio dalys turi buti sutaisytos. Daugelio nelaimingu atsitikmu priezastis yra blogai priizurimi elektrinai jrankiai.

Pjovimo jrankiai turi buti astris ir svarus. Rupestingai priureti pjovimo jrankiai su astriomis pjaunamosiomis briaunomis maziau stringa, juos lengviau valdyti.
Elektrini jranki, papildoma jranga, darbo jrankius ir t. t. naudokite taip, kaip nurodyta sioje instrukcijoe, ir atsiizvelkite i darbo salgyas ir atliekama darba. Naudo-jant elektrinius jrankius ne pagal paskirtj, gali susidaryti pavojingos situacijos.
Rankenos ir suemimo pavirsiai turi buti sausi, svarus, ant ju neturi buti alvosir tepalu.Del slidziu rankenu ir suemimo pavirsiugegallesite saugia i slaiktyir suvaldyti jrankio netiketose situacijose.

Technine prieziura

Elektrinj [rank] turi remontuoti tik kvalifikuoti speca- listai ir naudoti tik originalias atsargines dalis. Taip g-alima garantuoti, jog elektrinis jrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su šlifuokliais

Darbo metu elektrini jranki visuomet butina laikyti abiem rankomis ir tvirtai stoveti. Abiem rankomis laikomas elektrinis jrankis yra saugiau valdomas.
Elektrinjrankjnaudokite tikslifavimui sausuoju budu.Jei jelektrinjrankjpatenka vandens, padideja elektros smugio rizika.
Demesio - gaisro pavojus! Venkite slifuojamo ruosinio ir slifuoklio perkaitimo. Per darbo pertraukoles visada istustinkite dulki rezervuara. Dulkiy surinkimo maielyje, mikrofiltrre, popieriniame maielye (arba dulkiuy siurblio filtruojamajame maielyje ar filtrle) esancios slifa-vimo dulkes, esant nepalankioms salygoms, pvz., slifuojant metalus susidarius kibirkscii srautui, gali savaime uzi-degti. Ypa'didelis pavojus iskyla tada, jei slifavimo dulkes yra susimaiisiusos su lako ir poliuretano likuciais arba kitokiomis cheminemis medziagomis ir slifuojamas ruosi-nys po ilgesnio darbo jkaista.
Reguliarai valykite savo elektrinio jrankio ventilaciines angas. Variklio ventilatorius traumatia dulkes j korpusa, ir susikaupus daug metalo dulkiu gali kilti elektros smugio pavojus.
Itvirtinkite ruosini. Tvirtinimo jrange arba spaustuais jt-virtantas ruosinis yra uzfiksuojamas zymiai patikimiau nei laikant ruosini ranka.
Pries padedami elektrinj iranki butinai palaukite, kol jo besisukancios dalys visiskai sustos.

Gaminio ir savybiy aprasas

Perskaitykite visas sias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodyir reikalavimgu gali trenktie elektrros smugis, kilti gaisras, galima smarkiai susizaloti ir suzaloti kitus asmenis.

Praśome atkreipti demesj paveiksléius priekinéje naudoji mo instrukcijos dalyje.

Naudojimas pagal paskirtj

Elektrinis jrankis skirts mediniams, plastikiniams, metali-niams, glaistytiems bei lakuotiems pavirsiams slifuoti sausuoju budu.

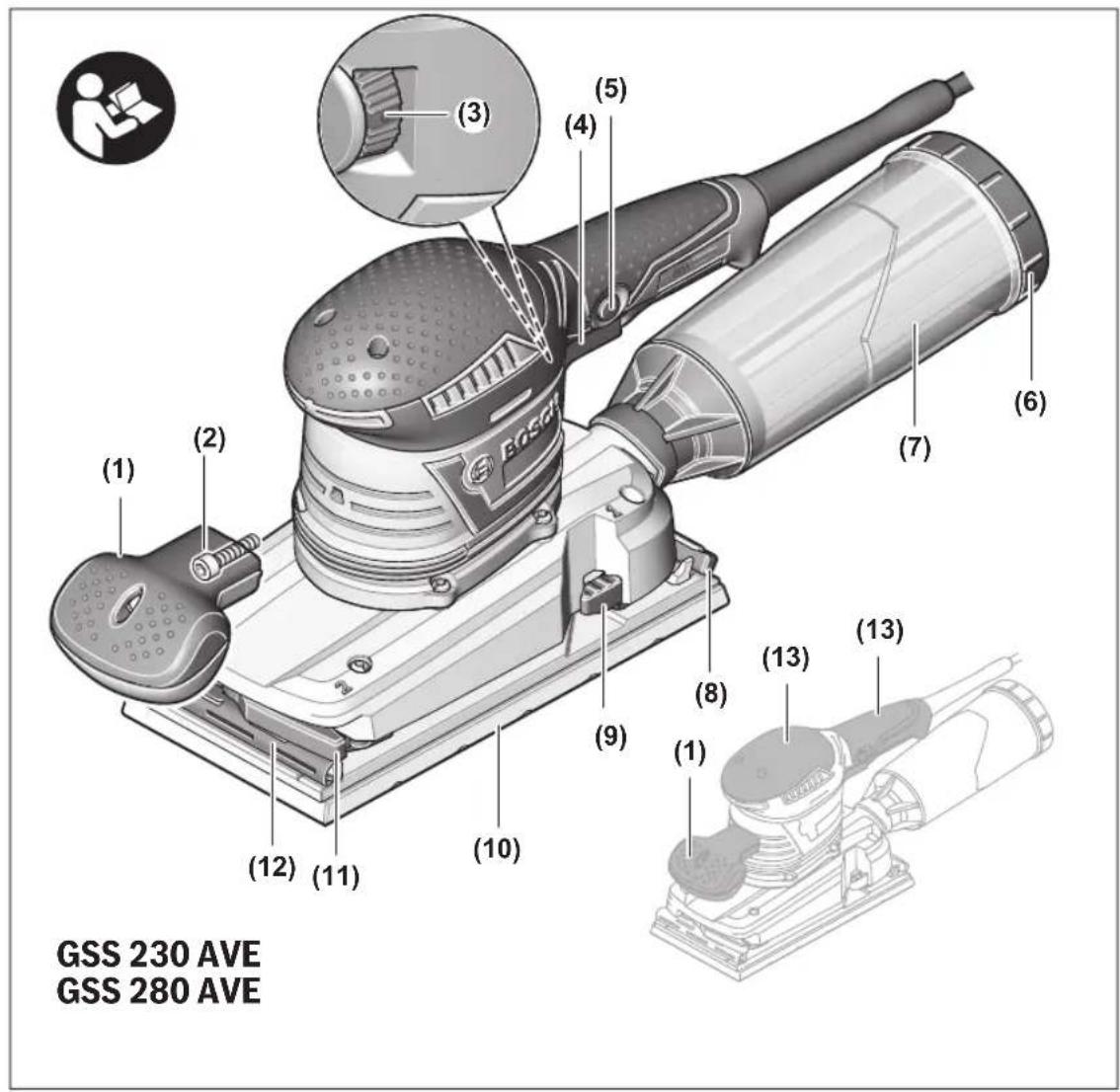

Pavaizduoti jrankio elementai

Numeriais pazymetus elektrinio jrankio elementus rasite sios instrukcijos puslapiuose pateiktuose paveiksliuose.

(1) Papildoma rankena (izoliuotas rankenos pavrisius)a
(2) Papildomos rankenos varztas
(3) Švytavimo judesi reguiatoriaus ratukas
(4) Jungimo-i'sjungimo jungiklis
(5)ljungimo-isiungimo junggiklio fiksatorius
(6) Filtruojasasis elementas (mikrofiltrysystema)
(7) Dulkiy surinkimo dézute (mikrofiltru système)
(8)Uzpakaline prispaudziamoji juostele
(9) Prispaudimo svirtis
(10) Šilafavimo plokstě
(11) Prispaudimo svirtis
(12) Priekine prispaudžiamoji juostele
(13) Rankena (izoluiotas rankenos pavirsius)
(14) Šilfavimo popieriaus lapelisa
(15) Skylamusisa)
(16) Varztai slifavimo plokstei tvirtini
(17) Plona, pailginta šilavimo plokšte
(18) Pailginta šlifavimo ploksté
(19) Varžtai pailgintai šilfavimo plokstei^a
(20) Trikampis šilfavimo popieriaus lapelisa
(21) Trikampé, pailginta šlifavimo plokstě^a)
(22) Dulkiy ismetimo atvamzdis
(23) Nusiurbimo Žarna^a
a) Pavaizduoti ar aprsyti priedai tiekiama standartinj komplekta nejeina. Visa papildoma iranga rasite muspapildomos irangos programoje.

Techniniai duomenys

Vibracinis šlifuoklis GSS 230 AVE GSS 280 AVE
Gaminio numeris	3 601 B92 8.. 3 601 B92 9..
Dulcić surinkimo déžute tiekiamame komplekte	●	●
Šlifavimo judesių skaičiaus nustatymas ●

166 | Lietuvijk.

Vibracinis šlifuoklis GSS 230 AVE GSS 280 AVE
Nominali naudiojamoji galia W 300 350
Tušćiosios eigos sūkių skaičius min	1	8000-11000	8000-11000
Tušćiosios eigos švytavimo judesių skaičius min	1	16000-22000	16000-22000
Švytavimo skersmuo mm 2,4 2,4
Šlifavimo popieriaus lapelio matmenys
- Kibioji jungtis mm 93 x 185 115 x 230
- Prispaudimo jęga mm 93 x 230 115 x 280
Šlifavimo plokstés matmenys mm 92 x 182 114 x 226
Svoris pagal „EPTA-Procedure 01:2014“	kg 2,5 2,8
Apsaugos klasé		☐/☐	☐/☐

Duomenys galoja tik tada, kai nominalioji jtampa [U] 230 V. Jei jtampa kitokia arba jei naudiojamas specialus, tam tikrai saliai gaminamas modelis, sie duomenys gali skirtis.

Informaciapie triuksmir vibracija

	3601 B92 8..	3601 B92 9..
Triukšmo emisijos vertës nustatytos pagal EN 62841-2-4.
Pagal A sklearn išmatuotas elektrinio jrankio triukšmo lygis tipiniu atveju siekia
Garso slégio lygis	dB(A)	80
Garso galios lygis	dB(A)	91
Paklaida K	dB	3
Dirbkite su klausos apsaugos priemonémis!
Vibracijos bendroji vertëa(h)(triju krypçiug atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-4:
ah	m/s2	2,5
K	dB	1,5

Sioje instrukcijoje pateiktas vibracijos lygis ir triuksmo emisi ja buvo ismatuoti pagal standartizuota matavimo metoda, ir juos galima naudoti elektriniami jrankiams palyginti. Jie taip pat skirti vibracijos ir triuksmo emisijai i anksto jvertinti.

Nurodytas vibracijos lygis ir triuksmo emisijos verte atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tacicau jeigu elektrinis jrankis naudojamas kitokiai paskirciai, su kitokiais darbo jrankiais arba jeigujis nepankamai techniskai priizirimas, vibracijos lygis ir triuksmo emisijos verte gali kisti. Tokiu atveju vibracijos ir triuksmo emisija per visa darbo laikotarpj gali zymiai padideti.

Norint tiksliaj jvertinti vibracijos ir triuksmo emisija per tam tikra darbo laika, reikia atsiizvelgi ir laika, per kurj elektrinis jrankis buvo isjungtas arba, nors ir veike, bet nebuvo naudo jamas. Tai jvertinus, vibracijos ir triuksmo emisija per visa darbo laika zymiai sumazes.

Dirbanciajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektriniu ir darbo jrankiu technine prieziura, ranku sildyma, darbo eigos organizavima.

Montavinas

Pries atliekant bet kokius elektrinio irankio reguliavimo ar prieziuros darbus reikia istraukti kistukaj is elektros tinklo lizdo.

Slifavimo popieriaus lapelio keitimas

Pries užédāmi nauja šilavimo popieriaus lapelj, nuo šilavi-mo plokstès (10), pvz., teptuku, nuvalykite nešvarumus ir dulkes.

Kad uztkrintumete optimalu dulkiy nusiurbima, stebekite, kad slifavimo popieriaus lapelyje esancios kiaurymes sutapty slifavimo ploksteje esanciomis kiaurymemis.

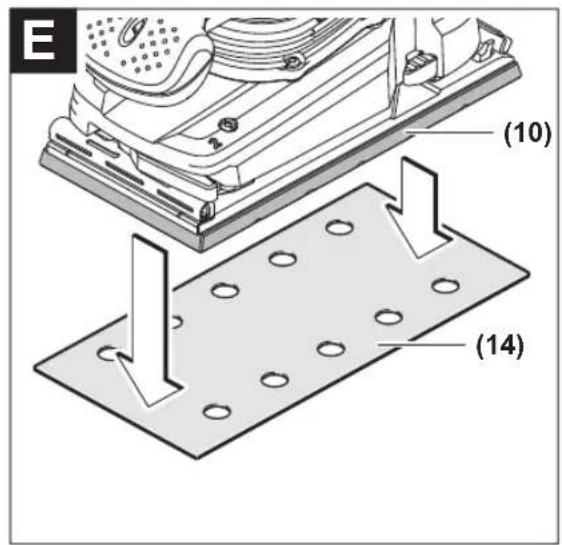

Slifavimo popieriaus lapelius su kibija jungtimi (zr. E pav.)

Jei slifavimo plokste (10) yra su kibiuoju audiniu, galite greitai ir lengvai pritvirtinti slifavimo popieriaus lapelius su kibiaja jungtimi.

Pries užédami šlipavimo popieriaus lapelj (14), kad butyku ogeresni sukibimas, šiek tiek pastuksenkite šlipavimo plokste (10).

Slifavimo popieriaus lapelj (14) pridekite prie vieno slifavimo plokstes (10) krasto, tada slifavimo popieriaus lapeljuzddekite ant slifavimo plokstes ir gerai jj prispauskite.

Noredami nuimti slifavimo popieriaus lapelj (14), palmkite jj už virsunés ir nuimkite nuo slifavimo plokstés (10).

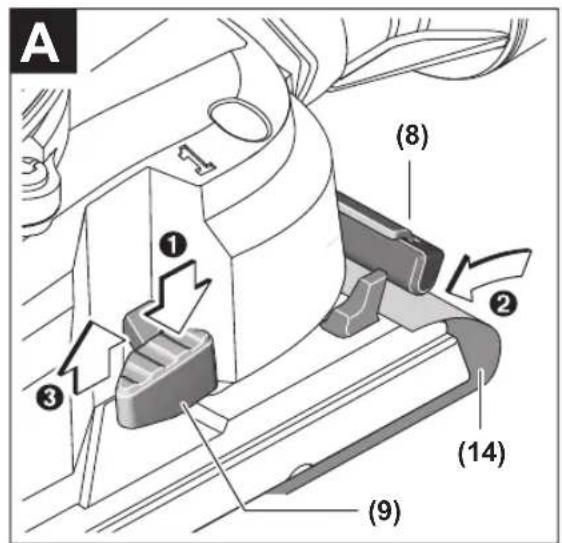

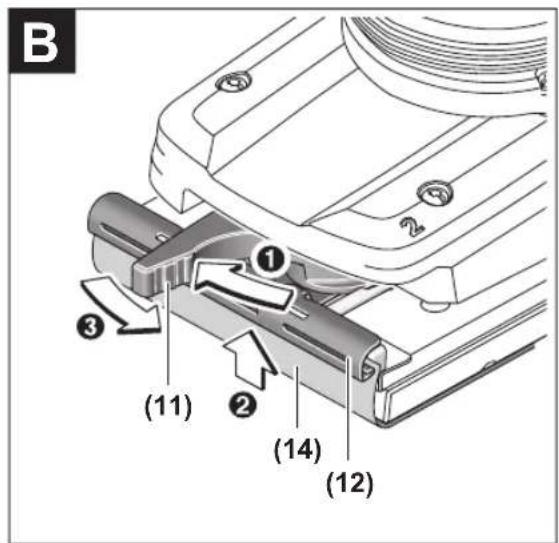

Slifavimo popieriaus lapeliaibekibiosios jungties (zr.A-B pav.)

Prispaudziamajsvirtele9)paspauskitezemyn.

Slifavimo popieriaus lapelj (14) stumkite iki atramos po at laisvinta uzmakaline prispaudziamaja juostele (8) ir prispaudziamaja svirtele (9) atleiskite.

Atleiskite prispaudziamajya svirtele (11).

Slifavimo popieriaus lapelj (14) jtempkite apie slifavimo plokste. Kitaslifavimo popieriaus lapelio (14) galpakiskite po atlaisvinta priekine prispaudziamaja juostele (12) ir tempkite slifavimo popieriaus lapelj uzspausdami prispaudziamajavsvirtele (11).

Jei slifavimo popieriaus lapeliai yra be skyliu, pvz., i's riniteliuy arba matuojami metrais, skies juose gali iismusti skylamusi (15).Tuo tikslu elektrinj jrankj su uzdetu slifavimo popieriaus lapeliu spauskite ant skylamusio (zr. D pav.).

Noredami nuimti slifavimo popieriaus lapelj (14), atlaisvinkite prispaudziamaja svirtele (11) ir spauskite prispaudzia-maja svirtele (9) zemyn. Slifavimo popieriaus lapelj istraukite.

Slifavimo popieriaus pasirinkimas

Atitinkamai pagal apdorojama medziaga ir norimpa naslinti sluoksnj yra siulomi jvairus slifavimo popieriaus lapeliai:

Grūdětumas
red:Wood	40 - 400

Visu rushi medienai slifuoti

Pirminiam šlifavimui, pvz., šiurkšću, neobliotu tąsù bei lento	stam-bus	40, 60
Lygioms plokštumoms šlifuoti ir nedi-deliems nelygumams išlyginti	vidu-tinis	80, 100, 120
Baigiamajam ir glotniajam kietmedžio šlifavimui	smul-kus	180, 240, 320, 400

white: Paint

Dažams ir lakams bei gruntuotiems ir glaistytiems pavirsiams šlifuoti

Dažams pašalenti stam-	bus	40, 60
Gruntavimo dažams šlifuoti vidu-	tinis	80, 100, 120
Baigiamajam gruntavimo dažu ir lakо šlifavimui	smul-kus	180, 240, 320

Nuoroda: Kad isvengtumete slifavimo popieriaus lapelio jplysimo, naudokite tik nuo 80 grudetumo slifavimo popieriaus lapelius.

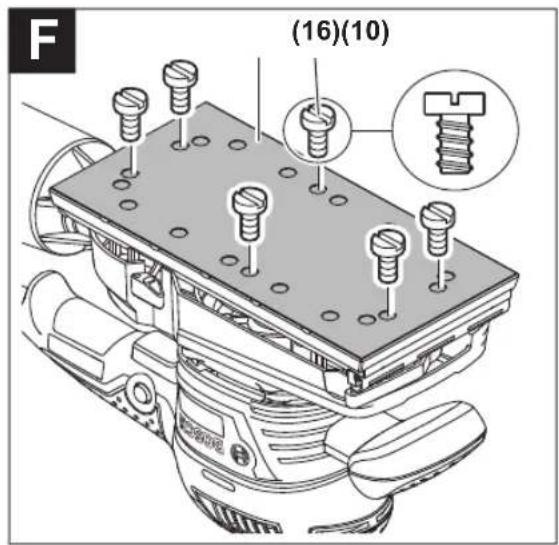

Šilavimo plokstěs keitimas (žr. F pav.)

Slifavimo plokste (10), jei reikia, galima pakeisti.

Visiskai issukite 6 varztus (16) ir nuimkite silfavimo plokst (10). Uzdekite nauja slifavimo plokst (10) ir vel užverzkite varztus.

Specialiosos slifavimo plokstes

Komplekte esancia slifavimo plokste (10) galite rakeisti spe-cialia slifavimo plokste, kuria galima jsigyti kaip papildomajranga.

Sumontuoti specialia slifavimo plokste galima analogiškai, kaip ir komplekte esancija standartiné slifavimo plokste.

Nuimi ir uždéti šlifavimo popieriaus lapelj galima taip pat, kaip ir originalji, tvirtinam prie standartinés šlifavimo plokstés.

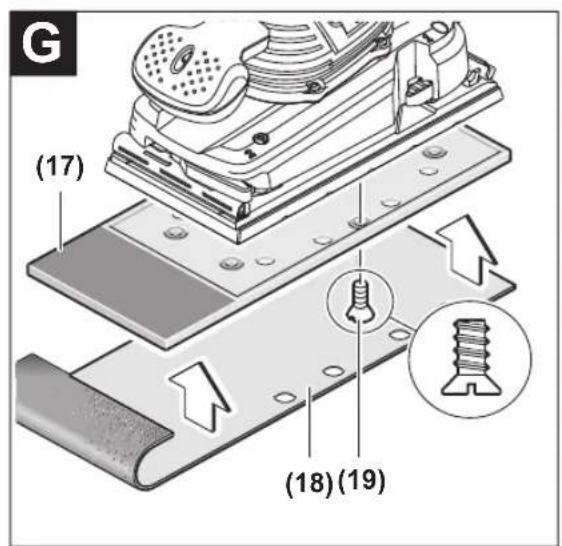

Staciakampé,plona,pailginta slifavimo ploksté (Zr.G pav.)

Naudodami staciakampe, plona, pailginta slifavimo plokste (17) galite slifuoti sunkiai prieinamose vietose ir siauruose tarpuose, pvz., langi ir duru juosteles, griovelius arba uz radiatoriuyir vandentiekio vamzdziu.

Noredami montuoti staciakampe, plona, pailginta slifavimo plokste (17) naudokite specialius varztus (19).

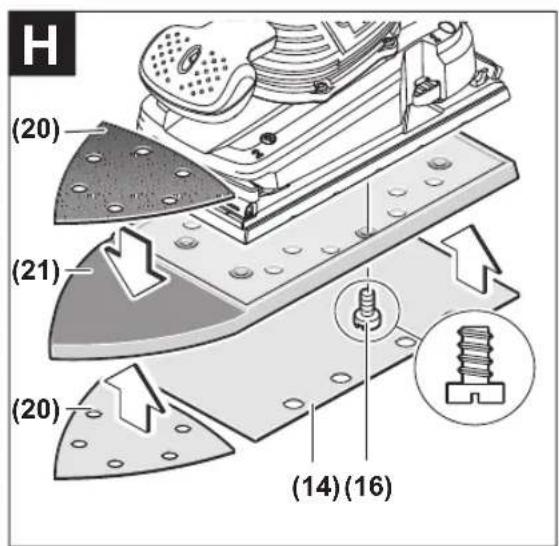

Trikampé, pailginta šilfavimo ploksté (žr. H pav.)

Naudodami trikampe, pailginta slifavimo plokste (21) galite slifuoti kampus ir briaunas.

Jei dažniausiai naudojate standartinius šlifavimo popieriaus lapelius, rekomenduojame naudoti glotniojo šlifavimo plokste be kibiojo laikiklio. Del lygaus šlifavimo plokstes pavirsiaus ypac atliekant glotniojo šlifavimo darbus pasiekiami optimalus šlifavimo rezultatai.

Pagalbiné rankena

Papildoma rankena (1) uztikrina patogu valdyma ir optimaly jegos paskirstyma, ypa esant dideliam slifavimo naumui. Papildoma rankena (1) varztu (2) pritvirtinkite prie korpuso.

Dulkiu, pjuveni dorzliu nusiurbimas

Medziagu, kuriu sudetye yra svino, kai kuriu rusi medienos, mineraluy ir metaluy dulkés gali buti kenksmingos sveikatai. Dirbanciajam arba netoli esantiems asmenims nuo salycio su dulkemis arba jy jkvepus gali kilti alergines reakcijos, taip pat jie gali susirgtkvpavimo taki ligomis.

Kai kurios dulkés, pvz., azuolo ir buko, yra vžj sukeliançios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonémis (chromatu, medienos apsaugos priemonémis). Medziagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Jei yra galimbye, naudokite apdirbamai medziagai tinkancia dulkiu nusiurbimo jrang.

• Pasirupinkite geru darbo vietos védinimu.

• Rekomenduojama deveti kvepavimo taku apsaugine kauke su P2 klases filtru.

Laikykites jusy salyegaliojanci apdorojamoms medzia goms taikomuy taisykli.

168 | Lietuvijk.

Saugokite, kad darbo vietoje nesusikauptu dulkiu. Dulkés lengvai užsidega.

Integruotas nusiurbimo itaisas su dulkiu surinkimodezute (zr.1-M pav.)

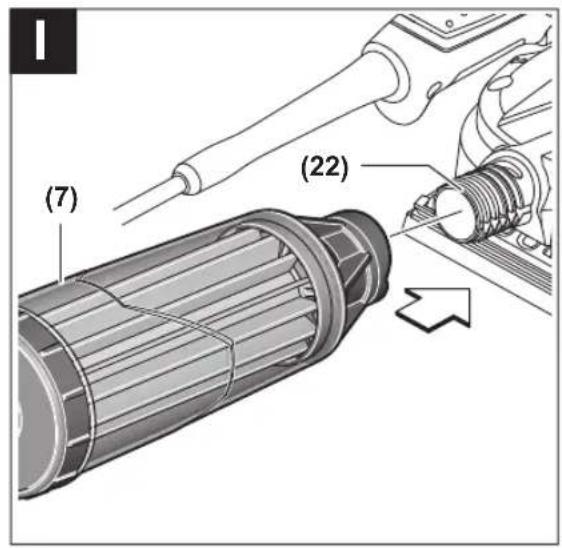

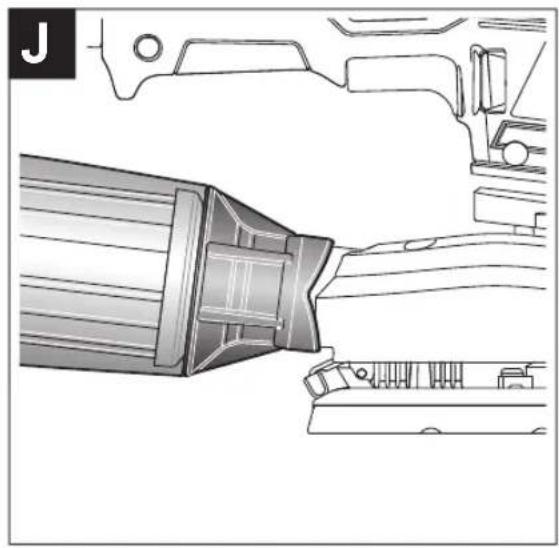

Dulkiu surinkimo dezute (7) uzstumkite ant dulkiu ismetimo atvamzdio (22). Pasukite jj taip, kad dulkiu surinkimo dezutes iems priglustu prie dulkiu ismetimo atvamzdio smai galiu ir kad dulkiu surinkimo dezute juntamai uzsfiksuo.

Dulkiu surinkimo dezutes (7) pripildymo lygi galima lengvai kontrluioti, nes bakelis yra permatomas.

Noredami istustinti dulkiu surinkimo dezute (7),atsargiai sukdamtraukite ja atgal.

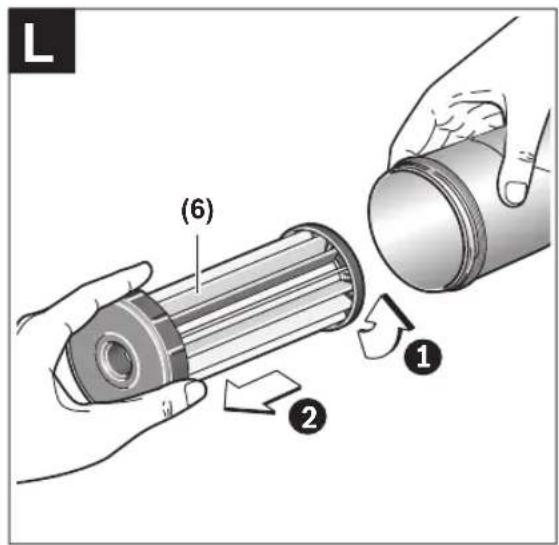

Nuo dulkiy surinkimo dezutes (7) nusukite filtruojamaji elementa (6). Dulkiy surinkimo dezute istustinkite.

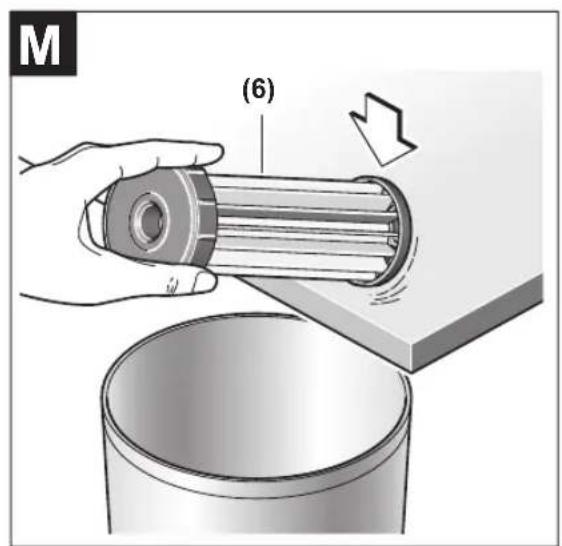

Kad nukratytumé dulkes, filtruojamajj elementa (6) lengvai pastuksenkite j tvirta págrinda. Minkstu šepeciu isvalykite filtruoamojo elemento (6) briaunas.

Nuoroda: Kad uztkrintumete optimalu dulki nusiurbima, laiku istustinkite dulki surinkimo dezute (7) ir regulariai valykite filruojamajj elementa (6).

Apodoradi vertikalius pavirsius, elektrinj jrankj laikykita taip, kad dulkiu surinkimo dezute (7) butu nukreipta zemyn.

Išorinis dulkiy nusiurbimas (žr. N pav.)

Nusiurbimo zarna (23) uzstumkite ant dulki j ismetimo atvamzdio (22). Nusiurbimo zarna j dulki j ismetimo atvamzdj jstatykite taip (kaip pavaizduota pav.), kad sonines angos, esancios ant dulki j ismetimo atvamzdio, liktu neuzdengtos. Taip bus apsaugota, kad elektrinis jrankis slifuojant neprisi-siurbtu pri reosinio ir nebutu pakenkta ruosinio pavirsiaus kokybei.

Nusiurbimo Žarná (23) sujunkite su dulkiu siurbliu. Apžvalga, kaip prijungti prie jvairiu dulkiu siurbliu, rasite šios instrukci-jos gale.

Dulkiyi siurblys turi buti pritaikytas apdirbamo ruosinio pju-venoms, drozlems ir dulkems nusiurbi.

Sveikatai ypač pavojingoms, vžj sukeliancioms, sausoms dulkéms nusiurbti butina naudoti specialy dulki siurblj.

Apodoradi vertikalius pavrisius, elektrinj jranki laikykite taip, kad nusiurbimo zaarna buty nukreipta zemyn.

Naudojimas

Paruosimas naudoti

Atkreipkite démesi j tinklo jtampa! Maitinimo saltinio jtampa turi sutapi su elektrinio irankio firminéje lentelèje nurodytais duomenimis. 230 V pažymétus elektrinius irankius galima jungti ir 220 V jtampos elektrós tinkla.

Ijungimas ir isjungimas

Isitikinkite, kad galite paspaudi jjungimo-ijungimo jungiklj nepaleisdami rankenos.

Noredami ijungti elektrinj jrankj, pasauskite jjungimo-ismungimo jungikli (4)ir laiky kite jj paspausta.

Noredami jjungimo-ismjungimo jungiklj uzfiksuoti, laiky kite jj papaustar dar papauskite jungiklio fiksatoriy (5).

Noredami elektrinj jrankj isjungti, jjungimo-isjungimo jungiklj (4) atleiskite. Jei jjungimo-isjungimo jungiklis (4) uzfiksuo-tas, pirmiausia jj paspauskite, o po to atleiskite.

Svytavimo judesiukskiaciaisikankinis nustatymas

Su reguliarimo ratuku (3) reikiamā šlifavimo judesiu skaiciy galite nustatyti net ir prietaisui veikiant.

Reikiamas slifavimo judesiu skaicius priklauso nuo ruosinio ir darbo povdizio,jis optimaliai nustatomas bandymu bdu.

Darbo patarimai

Pries atliekant bet kokius elektrinio jrankio reguliavimo ar prieziuros darbus reikia istraukti kistuka is elektros tinklo lizdo.
Pries padedami elektrinj irankj butinai palaukite, kol jo besisukancios dalys visiskai sustos.

Slifavimo nasumas ir slifuoto pavrsiaus glotnumas i esmés prikauso nuo slifavimo popieriaus lapelio parinkimo, nustatyosslifavimo judesiuy skaiciaus pakopos ir prispaudimo jeos.

Tik geras slifavimo popierius garantuoja slifavimo kokybe ir pada tausoti prietaisa.

Stenkites visuomet vienodai prispausti prietaisa, tuomet šli-favimo popieriu naudosite ilgiau.

Stipresnis prispaudimas nepadicina slifavimo nasumo, o tik pagreitina prietaisoirslifavimopriemoniyusidevejima.

Tuo paici slifavimo popieriaus lakstu, kuriuo slifavote meta- la, neslifuokite kite medziagy.

Naudokite tik originalia Bosch papildoma slifavimo jranga.

Pries atliekant bet kokius elektrinio jrankio reguliavimo ar prieziros darbus reikia istraukti kistuka is elektros tinklo lizdo.
Kad galétuméte gerai ir saugiai dirbti, pasirupinkite, kad elektrinis jrankis ir ventiliacinés angos butu svarus.

Jei reikia pakeisti maitinimo laida, del saugumo sumetimu tai turi buti atliekama Bosch jmoneje arba igaliotose Bosch elektrini jrankiu remonto dirbtuvese.

Klientu aptarnavimo skyrius ir konsultavimo tarryba

Klientu aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jusu gaminio remontu, technine prieziura bei atsarginemis dalimis. Detalias brezinius ir informacijos apie atsargines dalis rasite interneto puslapye:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jy papildomajranga.

leskant informacijos ir uzsakant atsargines dalis prasome bu tinai nurodyti desimtzenklj gaminio numeri, esantj firminije lenteleje.

Lietuva

Bosch jrankiu servisas

Informacijos tarryba: [phone]

Irankiy remontas: [phone]

Faksas: [phone]

El. pastas: [e-mail]

Kitus techninés prieziuros skyriaus adresus rasite cia:

Elektrinis jrankis, papildoma jranga ir pakuote yra pagaminti is medziagu, tinkanciu antriniam perdirbimui, ir veliau privalo buti atitinkamai perdirbti.

Nemeskite elektriniy jrankiu buitiniu atlieky konteinerius!

Tik ES salims:

Pagal Europos direktyva 2012/19/ES del elektrós ir elektronínes jrangos atlieky ir sios direktyvos perkelimo j naciónline teise aktus, naudoti nebetinkami elektrinialjrankiai tuributi surenkami atskirai ir perdirbami aplinkai nekenksmingubudu.

170|

J 1

aJ 10000000000000000000000000000000000000000000000000

Uoal ju 10a caiaiJI JuiJ 0aLgU

Jol

oJg aaiuag ala lo g uag l 1s
auius osc po siiu X .uaia uajgl
jU Uo nglo sic gl ueo nglo
olU psc. agsgl gl gssll gl
se auiu jgll oall paoi ul sic odal g all
.ubaa Ula! Uy
JJlg .auuull aoull Ujqni -dR
aIau Iujai uljay. aIg Ujua Iau
Jauu Jauu Jauu Jauu Jauu Uaugll Eies Auaaull
. uaiu auiu ggl ggalg qjz1n o auiu gl
jua ouiu uaiu Oseil Uaasul gjbp
29

Jg 1s Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg

g,12uill g 1c liaoLaiy uylSJI. gJgJgJg

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

Jolal .aauuuljue paaalglaglui 1 13 100000000000000000000000000000000000000000000000000000000000000

y 8.aaiaaai jjL p 4
J Lg JI g aalal
J .Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg Jg

Jgllg baw jjy jla Jgolsswaiag aig agogao gil no sli
bawu jqj pssw lao .pws Jglln ciailllpsallno jal
8L y aijg SsI oSsW 2
aaii Iaai Iaai dglg Jgai
auiis Ioo iiai Ie g
ugol adswi yag. qolssw Og
o jai g dya aia

aui jgSll sall pddwlg aloao jnss
saii iisaii jiaaiy bai 2
eai aaiaaai ai jgi Sll oaii
oai abwlg lal jsi g jai Jsuji
jgsai ll jao aaiai aui jgi
