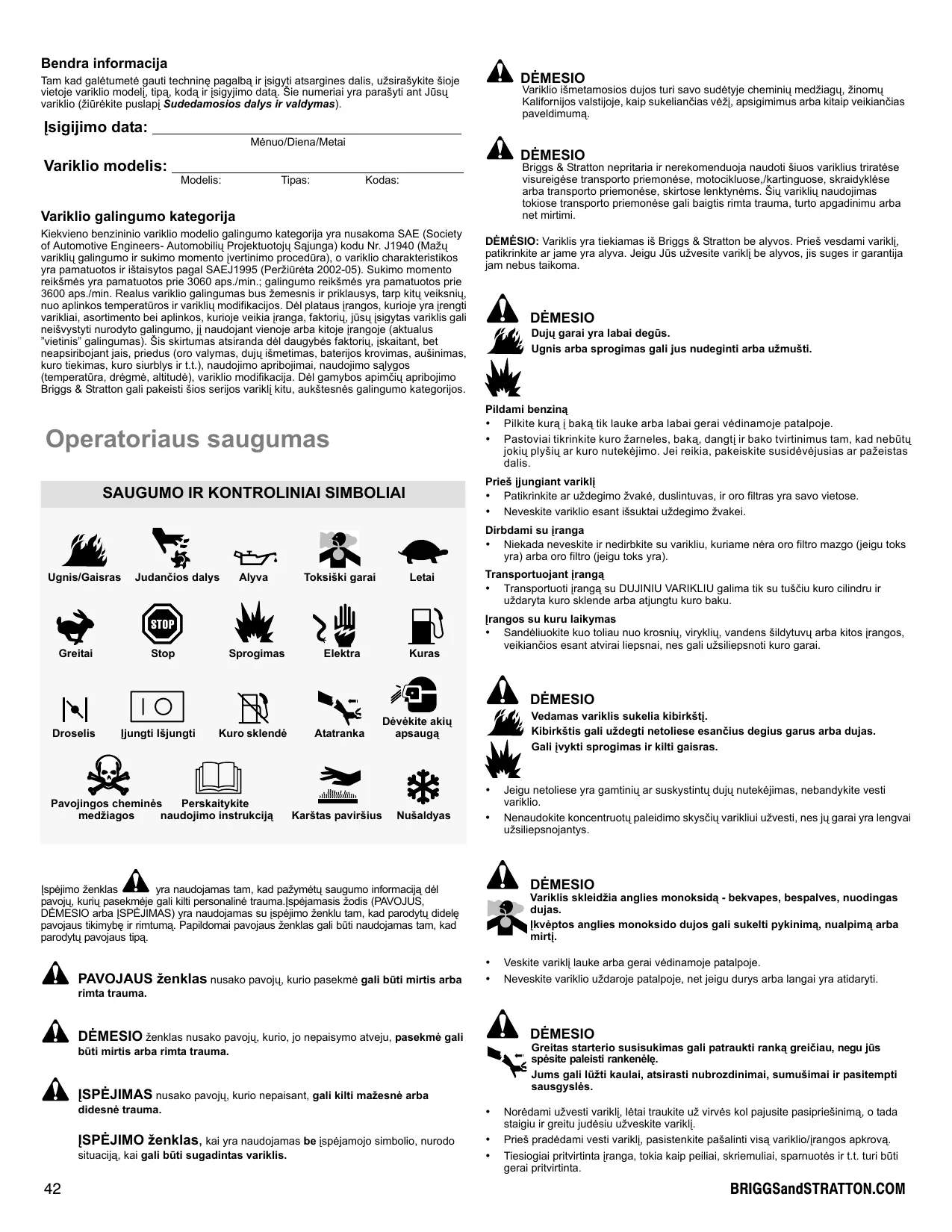

NAUDOJIMO INSTRUKCIJA BRIGGS & STRATTON 350400 BRIGGS & STRATTON

Tam kad galetumete gauti technine paglabir isigyti atsargines dalis, uzira'sykite sioje vietoe varriklo modeli, tipa, koda ir isigyjimo data. Se numerial yra para'syti ant Jusu varriklo (Zirekite puslap) Sudedamosios dalys ir valydmas).

lsigijimo data:

Menso/Dena/Metai

Variklio modelis:

Modelis:

Tipas:

Kodas:

Variklio galingumo kategorija

Kiekvieno benzininio variklio modelio galingumo kategorija yra nusakoma SAE (Society of Automotive Engineers- Automobiliu Projektuotoju Sajunga) kodu Nr. J1940 (Mažu variki galingumo ir sukumo numero jyertinimo procedura), o variklio charakteristikos yra pamatuotos ir ištaisytos pagal SAEJ1995 (Perziúretá 2002-05). Sukimo momento reiksmes yra pamatuotos prie 3060 aps./min.; galingumo reiksmes yra pamatuotos prie 3600 aps./min. Realus variklio galingumas bus Žemesnis ir priklausys, tarp kitu veiksniu, nuo aplaknos temperatūros ir varikiu modifikacijos. Del plataus jrangos, kurioje yra jrengti varikliai, asortimento bei aplakkos, kurioje veikia jranga, faktoriu, jusj sigytas variklis gali neišvystyi nurodyto galingumo, ji naudojant vienoje arba koje jrangejo (aktualis "vietinis" galingumas). Šis skirtumas atsiranda del daugybés faktoriu, jskaitant, bet neapssiribojan jais, priedus (oro valymas, duju ismetimas, baterijos krovimas, aušinimas, kuro tiekimas, kuro siurblys i r.t.), naudojimo apribojimai, naudojimo salygos (temperatura, dręgmé, altitudé), variklio modifikacjia. Del gambybos apimciu apribojimo Briggs & Stratton gali pakeisti šios serijos varikił kitu, aukstesnés galingumo kategorijos.

Operatoriaus saugumas

SAUGUMO IR KONTROLINIAI SIMBOLIAI

Ugnis/Gaisras

Judançios dalys

Alyva

Tokski garai

Letai

Greitai

Stop

Sprogimas

Elektra

Kuras

Droselis

Jungti I\$jungti

Kuro sklende

Atatranka

Dévěkite akiú apsauga

Pavojingos cheminés medziagos

Perskaitykite dojimo instrukcija

Karstas pavirsius

Nušaldyas

Ispejimo zenklas yra naudojamas tam, kad pažymetu saugumo informacija del pavoju, kuri pasekmje gali kitti personaline trauma.Ispejamasis zodis (PAVOJUS, DEMESIO arba [SPEJIMAS) yra naudojamas su ispejimo zenklu tam, kad parodytu didele pavojaus tikimbye ir rimtuma. Papildomai pavojaus zenklas gali bu ti naudojamas tam, kad parodytu pavojaus tipa.

PAVOJAUS Ženklas nusako pavoju, kurio pasekmé gali būti mirtis arba rimta trauma.

DÉMESIO Ženklas nusako pavoju, kurio, jo nepaisymo atveju, pasekmé gali būti mirtis arba rimta trauma.

ISPEJIMAS nusako pavoju, kurio nepaisant, gali kilti mazesne arba didesné trauma.

ISPEJIMO Zenklas, kai yra naudojamas be ispjamolo simbolio, nurodo situacija, kai gali buti sugadintas variklis.

DÉMESIO

Variklio ismetamosios dujos turi savo sudetyje cheminiu medziagu, zenomu Kalifornijos valstijoje, kaip sukeliancias vezl, apsigimumus arba kitaip veikiancias paveldimuma.

DÉMESIO

Briggs & Stratton nepritaria ir nerekomenduoja naudoti siuos variklius triratese visureigese transporte priemonese, motocikluose,/kartinguose, skraidyklse arba transporte priemonese, skirtose lenktnems. Siu varikliu naudojimas tokiose transporte priemonese gali baigtis rimta trauma, turto apgadinimu arba net mirtimi.

DÉMÉSIO: Variklis yra tekiamas iš Briggs & Stratton be alvos. Prieš vesdami varikli, patriknine ar jamé yra alva. Jeigu Jus užvesite varikli be alvos,jis suges ir garantija jam nebus taikoma.

DÉMESIO

Duju garai yra labai degus.

Ugnis arba sprogimas gali jus nudeginti arba uzmushi.

Pildami benzina

• Pilkite kura l baka tik lauke arba labai gerai védinamoje patalpoje.
• Pastoviai tikrkine kuro Žarneles, baka, dangt ir bako tvirtinimus tam, kad nedbūt jokiu plysiu ar kuro nutekéjimo. Jei reikia, pakeiskite susidévéjusias ar pažeistas dalis.

Priesjungiant variklj

• Patikrinkite ar użdegimoźvák, duslintuvas, ir oro filtras yra savo vietose.
• Neveskite variklio esant išuktai uždegimo Žvakei.

Dirbdami su iranga

• Niekada neveskite ir nedirbkite su varikliu, kuriame nera oro filtro mazgo (jeigu toks yra) arba oro filtro (jeigu toks yra).

Transportuojantiranga

• Transportuoti jrangsa DUJINIU VARIKLIU galima tik su tušciu kuro cilindru ir uždaryta kuro sklende arba atjungtu kuro baku.

Irangos su kuru laikymas

• Sandéliuokite kuo toliau nuo krosniú, virykliú, vandens sildytuvu arba kitos jrangos, veikiançios esant atvirai liepsnai, nes gali užsiliepsnoti kuro garai.

DÉMESIO

Vedamas variklis sukelia kibirkstj.

Kibirkstis gali uždegti netoliese esančius degius garus arba dujas.

Gali ivykti sprogimas ir kilti gaisras.

Nenaudokite koncentruotu paleidimo skysciu varikliui uzvesti, nes ju garai yra lengvai uzsiilpeosnojnts.

DÉMESIO

Variklis sklearnidžia anglies monoksida - bekvapes, bespalves, nuodingas dujas.

Ikvéptos anglies monoksido dujos gali sukelti pykinima, nualpima arba mirti.

Veskite variklj lauke arba gerai védinamoje patalpoje.
- Neveskite variklio uždaroje patalpoje, net jeigu durys arba langai yra atidaryti.

DÉMESIO

Greitas starterio susisukimas gali patraukti ranka greiciau, negu jus spèsite paleisti rankenèle.

Jums gali luzti kaulai, atsirasti nubrozdinimai, sumusimai ir pasitempti sausgyslés.

Noredami užvesti variklj, létai traukite uz virvés kol pajusite pasipriešinima, o tada staigiu ir greitu judésiu užveskite variklj.
Pries pradedami vesti variklj, pasistenkite pa salinti visa variklio/jrangos apkrova.
Tiesogiaj prritvirtinta jranga, tokia kaip peilai, skriemulai, sparnuotës ir t.t. turi būti gerai prritvirtinta.

DÉMESIO

Besisukancios dalys gali itraukti rankas, kojas, plaukus, apranga arba koki daikta.

Jums gali traumoti ar net nuplešti ranka arba koja.

• Naudokités jranga tik esant apsaugoms savo vietope.
• Nelieskite rankomis ir kojomis besisukanciu daliu.
• Pariškite ilgus plaukus ir nusiimkite papuosalus.
• Nesivilkite laisvu rubu su laisvai kabanciais dirzais arba kitais aksesuarais, kurie variklio gali buti jtraukti.

DEMESIO

Veikiantys varikliai sklearnidžia šiluma. Variklio dalys, ypač duslintuvas, labai jkaista.

Neatsargia prisiliete, galite nudegti.

Susikaupusios lengvai užsilepsnojancios medziagos, tokios kaip lapai, Žolé ir t.t. gali užsidegti.

• Leskite duslintuvui, variklio cilindrui ir briaunoms atvesti pries jas liesdami.
• Nuvalykite zhole nuo duslintuvo ir variklio.
• Irenkite ir prižiūrekite kibirkšciu gaudikli pries pradédami darba su jranga mišku,Žole arba krūmais apaugusioue plotuote. To reikalauja Kalifornios valstijos valdžia (Kalifornijos valstijos civilinio kodekso straipsnis Nr. 4442). Kitos valstijos gali taipty panasius jstatymus. Federalinali jstatymai galoja federinéje Žemëje.

DÉMESIO

Netyčá atsiradusi kibirkštis gali sukelti gaisra arba elektrós smūgj.
Atsitiktinis variklio paleidimas gali jus sunkiai traumuoti.
Ugnies pavojus

Pries variklio regulavima ir taisyma:

• Atjunkite uždegimo Žvakés laidār laiky kite jj toliau nuo uždegimo Žvakés.
• Atjunkite akumuliatoriu (varikliuose su elektriniu užvedimu).
• Naudokite tik specialius irankius.
• Nelieskite regulatoriaus spyruoklès arba kitu variklio daliu, galinčiu paveiki variklio greitj.
• Atsarginés dalys turi būti vienodos ir sumontuotos toje pañcioje vietoje kur buvo sumontuotos originalios dalys.
  Nedaužy kite smagračio plaktuku arba kietu daiktu. Jis gali subyreti.

Kibirksties tikrinimas:

• Naudokite patvirtinta Žvakéstesterj.
• Netikrkine kibirksties esant išsuktai uždegimo Žakei.

DÉMESIO

Dujos yra labai degus ir lengvai sprogstantis misinys esant tam tikrai aplinkos temperaturai

JEIGU JUS UZUDETE DUJU KVAPA:

• Neveskite variklio.
• Nejunkite jokiu elektros jungikliu.
• Nesinaudokite Telefonu šalia jrangos.
• iśveskite visus zmones, susisiekite su duju tiekéju arba gaisrine.

DÉMESIO

Aptarnaudami varikli dévěkite apsauginius akinius.
Nutekančios suskystintos dujos gali nušaldyti odá/akis.

• Irengimas, reguliavimas ir remonto darbai turi buti atlikti kvalifikuotu specialistu.
• Nuolat tikrinkite kuro padavimo Žarnas. Jos turi būti gerame stovyje. Pakeiskite susidévéjusias arba pažeistas dalis.

DÉMESIO

Dél neveikiançios kuro uždarymo sklendés (arba del jos nebuvimo) gali kilti gaisras.

• Nesinaudokite jrangja jeigu nera kuro uždarymo sklendés arbi ji neveikia.

Savybès ir valdymo elementai

Apžūrekite paveiksěli ① kuriame pavaizduotas variklis ir savo variklj kad susipažinti su jo savyběmis ir valdymo elementais.

A. Variklio identifikacao Modelis Tipas Kodas
B. Uždegímo Žvárek
C. Oro filtras
D. Alyvos lygio matuoklis
E. Alyvos filtras
F. Karterio kamstis
G. Alyvos slegio daviklis
H. Smagráčio apsauga / Besiskantis sietas
I. Elektros starteris
J. Rankinis starteris (papildoma jranga)
K. Suskystintu duju/Naturaliuju duju maiytuvas
L. Ismetimo kolektorius
M. Duslintuvas
N. Alyvos aušintuvas (papildoma iranga)

Veikimas

Alyvos talpa (iešokite Techniné informacija skyriuje)

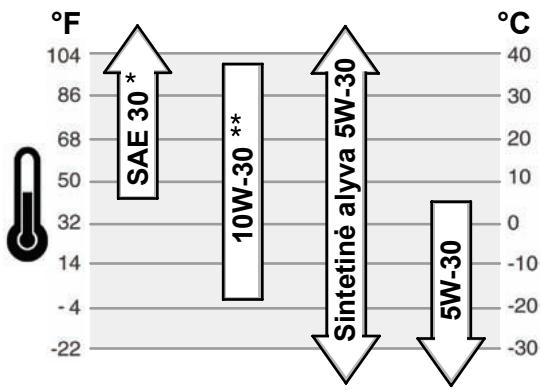

Alyvos Rekomendacijos

Geresniam variklio veikimui mes rekomenduojame naudoti tik Briggs & Stratton tertifikuotas alyvas. Galma naudoti aukstos kokybes alyva, klasifikuota kaip "SF, SG, SH, SJ" klases, arba aukstesnes klases. Nedaudokite joku specialiu priedu alyvoms. Alyvos klampumas priklauso nuo aplinkos temperatos. Lentelje parinkite alyvos klampuma, atitinkanti jusu gyrovenamosios vietos oro salygas.

• Jeigu SAE 30 alya yra naudojamaŽemiau negu 40^ (4°C) temperaturoje, variklj bus sunkiau užvesti.
  ** 10W-30 alyvos naudiojimas esant temperaturai aukschiau 80^ (27^) privers variklj sunaudoti daigiau alyvos. Dažniaiu tikrinkite alyvos lygi.

Kaip patikrinti alyvos lygi/lpilti alyvos - Pav.

Priesalyvos pylima ir jos lygio tikrinima

Pastatykite variklj horizontalaii.
- Išvalykite alyvos ipylimo vietá nuo purvo.
1. Issukite alyvos lygio matuoklj (A) ir išvalykje ji švariu audeklu (Pav. 2).
2. ldekite alyvos lygio matuoklj iki galo.
3. Isshukite matuoklj ir patikrinkite alyvos lygi. Alyvos lygis turi buti ties FULL zyme (B) matuoklyje.
4. Jeigu alyvos lygis yra Žemas, létai ipilkite alyva [varikli (C). Neperpilkite. Palaukite viena minute ir patikrinkite alyvos lygi.
5. Idekite alyvos lygio matuokli iki galo.

Alyvos spaudimas

Jeigu alvys spaudimas yra Žemas, variklio spaudimo daviklis (jeigu toks yra) sužadins ispějimo [rengin] arba sustabdys varikli. Jeigu taip atsitinka, sustabdykite varikli ir patikrkinite alvys lygi s matuokliu.

Jeigu alvos lygis yra Žemiau ADD Ÿymès, ipilkite alvos kol jos lygis pasieks FULL Ÿyme. Užveskite varikljir patikrinkite alvos spaudima, prieš tésdami darba.

Jeigu alyvos lygis yra tarp ADD ir FULL zymiu, neveskite variklio. Susisiekite su lgaliotu Briggs & Stratton serviso atstovu. Jis iisspres alyvos spaudimo problema.

Kurorekomendacijos

DÉMESIO

Dél neveikiancios kuro uždarymo sklendés (arba del jos nebuvimo) gali kilti gaisras.

• Nesinaudokite jranga jeigu nera kuro uždarymo sklendès arbi ji neveikia.

Benzinas turi atitikti siuos reikalavimus:

• Naudokite švaru, sausq kura be dregmés ir jokiu priedu. Kuro, kurio parametrai neatininka rekomenduojamas reiksmes, naudojimas gali pakenkti variklio darbui.
• Varikliams, veikiantiems suskystintomis dujomis, yra recomenduojama HD5 duju rusis. Rekomenduojama kuro sudetis yra kuras, kurio energingumas yra 2500 BTU/pedai3 ir kuriame maksimalus propileno kiekis yra 5% , o butano ir sunkesniug duju kiekis yra 2.5% , minimalus propano kiekis yra 90% .

Gamtiniu arba suskystintu duju varikliai yra sertifikuoti dirbi kurui naudojant suskystintas dujas arba gamtines dujas. Ismetamuju duju kontrollesistema EM (Variklio modifikacija).

ISPEJIMAS: Irangoje, kurioje yra sumontuotas sis variklis, yra automatine

duju/kuro uždarymo sklendé. Nesinaudokite varikliu, jeigu šios sklendés néra arba ji neveikia.

Kaipipilti benzina

DÉMESIO

Duju garai yra labai degus.

Ugnis arba sprogimas gali jus nudeginti arba uzmusti.

Pildami benzina

• Pilkite kura j baka tik lauke arba labai gerai védinamoje patalpoje.
• Pastoviai tikrinkite kuro zarneles, baka, dangtir bako tvirtinimus tam, kad nebutj joki plysiar kuro nutekéjimo. Jei reikia, pakeiskite susidévésjusiar pazeistas dalis.

Perskaitykite jrangos gamintoo instrukcija kaip teisingai pilti suskystintas dujas.

Kaip užvesti variklj - Pav. ③

DÉMESIO

Greitas starterio susisukimas gali patraukti ranka greiciau, negu jus spesite paleisti rankenele.

Jums gali luzti kaulai, atsirasti nubrozdinimai, sumusimai ir pasitempti sausgyslés.

• Noredami užvesti variklj, létai traukite už virves kol pajusite pasipriešinima, o tada staigiu ir greitu judésiu užveskite variklj.

DÉMESIO

Duju garai yra labai degus.

Ugnis arba sprogimas gali jus nudeginti arba uzmushi.

• Patikrinkite ar użdegimoźvák, duslintuvas, ir oro filtras yra savo vietose.
• Neveskite variklio esant išsuktai uždegimo Žvakei.

DÉMESIO

Variklis sklearnidžia anglies monoksida - bekvapes, bespalves, nuodingas dujas.

Ikvéptos anglies monoksido dujos gali sukelti pykinima, nualpima arba mirti.

Veskite variklj lauke arba gerai védinamoje patalpoje.
- Neveskite variklio uždaroje patalpoje, net jeigu durys arba langai yra atidaryti. DÉMÉSIO: Jus gaunate varikli iš Briggs & Stratton be alvos. Patikrkinite alvos lygi, prieš variklio užvedimä. Jeigu bandysite užvesti varikli be alvos, jis bus sugadintas ir Jus neteksite garantijos.

Pastaba: Kai kuriuose varikliuose ir jrangejo yra montuojami nuotoliniai valdymo pultai. Ju padeti ir veikimo budagalite rasti jrangos naudojimo instrukcijoje.

1. Patikrinkite alyvos lygi. Perskaitykite skyriu Kaip tikrinti alyvos lygi/ijpilti alya
2. Isitikinkite kad jrangos kontroles mechanizmai yra ijsjungti.
3. Pasukite kuro padavimo voztuv (A), jeigu toks yra, on padet (Pav. 3).

4. Nustatykite stop jungiklj (F), jeigu toks yra, i „on" (jungtas) padeti.

5. Nustatykite greicio reguiatoriu (B) fast

padétj. Dirbkite su varikliu regulatoriui

esant fast padetye.

1. Rankinis starteris: Pasukite rakta (D), jeigu toks yra, j run padeti.
2. Rankinis uzvedimas: Paimkite rankinio starterio rankena (E). Traukite rankinio starterio virve kol pajusite pasipriesinima, o tada staigiu judesiu uzveskite variki. Pastaba: Jeigu variklis neuzsivedo triju bandymu, apsilankyke tinklapye BRIGGSandSTRATTON.COM arba paskambinkite jgaliotam serviso atstovui.

ISPEJIMAS: Greitas starterio susisukimas gali patraukti ranka greiciau,

negu jus spésite paleisti rankenéle. Jus galite gauti trauma. Užvesdami variklj, létai traukite už starterio virves, kol pajusite pasipriesinima, o tada staigiu judesiu traukite už virves.

1. Elektrinis starteris: ljunkite elektros uzvedimo jungiklj (D) i on/start padeti.

Pastaba: Jeigu variklis neužsiveda po triju bandymu, apsilanky kite tinklapye BRIGGSandSTRATTON.COM arba paskambinkite igaliotam serviso atstovui.

DÉMÉSIO: Tam kad prailginti starterio tarnavimo laika, naudokite trumpus paleidimo ciklus (maksimaliai penkias sekundes). Palaukite maždaug viena minute tarp paleidimo ciklu.

Kaip sustabdyti variklj - Pav. 3

1. Nustatykite greicio reguiatori (B) [slow (létai) padeti, pasukite jungiklj (D) off padetj (Pav. 3). Išimkite rakta ir laikykitje kuo toliau nuo vaiku.
2. Paspauskite stop jungikli (F), jeigu toks yra, j off padeti
3. Kai variklis sustos, uždarykite kuro padavimo vožtuva (A), jeigu toks yra.

Aptarnavimas

Naudokite tik originalias atsargines dalis Neoriginalios dalys gali sugadinti iranga, pabloginti jos veikima, traumoti Jus. Naudodami neoriginalias dalis Jus galite netekti garantijos.

Mes rekomenduojame jums naudotis igalioto Briggs & Stratton serviso atstovo paslaugomis variklio remontui ir dalims jsigyti.

DÉMESIO: Kad variklis gerai veiktu, visos jo dalys turi buti savero vietoje.

Ismetimo sistemas kontrlé

Išmetimo sistemas aptarnavimas, pakeitimas arba remontas gali būti atiktas bet kuriame variki liu aptarnavimo centre. Tačiau, noredami aptarnavima gauti nemokamai, pagal Briggs & Stratton garantija, išmetimo sistemas turite kreiptis i igaliota astova. Perskaitykite Išmetimo sistemas garantija.

DÉMESIO

Netycia atsisiradusi kibirkstis gali sukelti gaisra arba elektros smugi. Atsitiktinis variklio paleidimas gali jus sunkiai traumoti. Ugnies pavojus

Pries variklio reguliavima ir taisyma:

• Atjunkite użdegimoźvakés laida ir laikyktje ji toliau nuo użdegimoźvakès.
• Naudokite tik specialius jrankius.
• Nelieskite regulatoriaus spyruoklès arba kitu variklio daliu, galinčiu paveikti variklio greitj.
• Atsarginés dals yts turi būti vienodos ir sumontuotos toje pañjoe vietoje kur buvo sumontuotos originalios dalys.
  Nedauzykite smagracio plaktuku arba kietu daiktu. Jis gali subyreti.

Kibirksties tikrinimas:

• Naudokite patvirtinta Žvakéstesterj.
  Netikrinkite kibirksties esant išsuktai uždegimo Žakei.

Aptarnavimo lentele

Pirmosios 5 valandos

• Pakeiskite alyqa

Kas 8 valandas arba kasdien

Tikrkite alyvos lygi
Valykite purva aplink duslintuva ir valdymo elementus.

Kas 100 valandu arba kasmet

Valy kite oro filtra
Valykite priesfiltrj (jeigu toks yra) *
Keiskite variklio alyva ir filtra
Keiskite uždegimo Žvake
Tikrinkite duslintuva ir kibirksties gaudiklj
Tikrkite voztuvu tarpelius

Kas 400 valandu arba kasmet

Keiskite oro filtra
- Pakeiskite kuro filtra
Valykite alyvos aušintuvo briaunas *

• Jeigu variklis yra naudojamas dulketoje aplinkoje, valykite dažniau.
  ** Nebutina jeigu variklis veikia gerai.

Kaip pakeisti uždegimo Žvák - Pav. 4

Patikrinkite użdegimoźvakés tarpelj (A, Pav. 4) su matuokliu (B). Jeigu yra reikalinga, sureguliukote oro tarpeli. dDékite i priverzkite użdegimoźvake atitinkama jęga. leśkokit oro tarpelio ir sukumo momento duomeny skyrüjie Technine informacja.

Pastaba: Kai kuriose vietovese vietinaij statymai reikalauja naudoti specialties uzdegimo Žvakes su varžomis, kurios slopina użdegimo signalus. Jeigu jusu variklyje yra tokios Žvakes, naudokite tokias pacías Žvakes ir keitimiu.

Apžiūrekite duslintuva ir kibirkšciu gaudiklj - Pav. ⑤

DÉMESIO

Veikiantys varikliai sklearnidzia šiluma. Variklio dalys, ypač duslintuvas, labai jkaista.

Neatsargiai prisiliete, galite nudegti.

Susikaupusios lengvai užsiliepsnojancios medziagos, tokios kaip lapai, zolé ir t.t. gali užsidegti.

• Leskite duslintuvui, variklio cilindrui ir briaunoms atvesti prieš jas lieddami.
  Isvalykite zoIe aplink duslintuva ir cilindra.
• Irenkite ir prižūrekite kibirkšći gaudiklj prieš pradědami darba su jranga mišku,Žole arba krūmais apaugusiuose plotuose. To reikalaju Kalifornijos valstijos valžia (Kalifornijos valstijos civilinio kodekso straipsnis Nr. 4442). Kitos valstijos gali taikyti panasius jstatymus. Federalinai jstatymai galioja federaltinej Žemeje.

Apziurekite duslintuva (A. Pav. 5), ant jo neturi buti jskilimu, rudzi arba kitu pazeidimu. Nuimkite duslintuvo deflektoriu (B), jeigu toks yra, ir apziurekite ji. Jeigu sias dalis reikia keisti, keitimu naudokite kink originala atsargine dal.

ISPEJIMAS: Atsargines dalys turi buti vienodos ir sumontuotos toje paçoje

vietoje kur buvo sumontuotos originalios dalys. Kitaip jos gali užsiliepsnoti.

Kaip pakeisti alyva - Pav.

DÉMESIO: Naudota alya yra pavojingas produktas. Elkités su ja atsargiai.

Neutilizuokite kartu su kitomis namu ükio atliekomis. Teiraukités jusu vietinés valdžios, aptarnavimo centro arba serviso atstovo, kur galima utilizuoti/panaudotá alyva.

Alyvos išpylimas

1. Kol variklis yra šiltas, atjunkite uždegimo Žvakěs laidá (A) ir laikykite ji toliau nuo uždegimo Žvakěs (Pav. 8).
2. Issukite alyvos ispylimo kamst (B, Pav. 9). Ispilkite alyva'i atitinkama talpa.
3. Kai iispilsite visa alya, uzsukite kamstj.

Pakeiskite alyvos filtra (jeigu toks yra)

Kai kuriuose modeliuose yra alyvos filtras. Jo keitimo dažnama galima rasti Aptarnavimo lentelèje.

1. Ispilkite alyva iš variklio. Žiūrekite skyriu Alyvos išpylimas.
2. Isshukite alyvos filtra (C) ir utilizuokite jj pagal aplinkosaugos reikalavimus. Žiūrekite Pav. 10.
3. Priesdami nauja alyvos filtra, sutepkite jo tarpine sviezia alyva.
4. Užukite alyvos filtra ranka kol tarpiné palies oro filtro adapteri, po to padarykite dar nuo 1/2 iki 3/4 apsukimo.
5. Ipilkite alya, ZiuTekite skyriu Alyvos ipylimas.
6. Užveskite variklj. Kaijis isils, apžūrekite ji, kad nebútu alyvos nutekējimu.
7. Sustabdykite varikljir patikrinkite alyvos lygi. Alyva turi buti ties FULL zyme alyvos lygio matuoklyje.

Alyvos ipylimas

Pastatykite variklj horizontalai.
- Išvalykite alyvos ipylimo vieta nuo purvo.
Perskaitykite Technine informacija skyriu, kuriame yra paraştya variklio alyvos talpa.
1. Issukite alyvos lygio matuokli (D) ir išvalykite ji Švariu audeklu (Pav. 11).
2. Létai ipilkite alyva j alyvos ipylimo anga (E). Neperpilkite. Po ipylimo palaukite vienq minute ir patikrinkite alyvos lygi.
3. ldekite ir uzsukite alvos lygio matuokli
4. Isshukite alyvos lygio matuokljir patikrinkite alyvos lygi.Ji turi buti ties FULL zyme (F) alyvos lygio matuoklyje.
5. ldekite ir uzsukite alyvos lygio matuokli

DÉMESIO

Dju garai yra labai degus.

Ugnis arba sprogimas gali jus nudeginti arba uzmusti.

• Niekada neveskite ir nedirbkite su varikliu, kuriame nera oro filtro mazgo arba oro过滤。

ISPEJIMAS: Filtro valymui nenaudokite suspausto oro arba tirpikliu. Suspaustasoras gali pazeisti oro filtra; tirpikliai - sugadinti.

Kaip išvaltyi oro aušinimoSYSTEM - Pav. ⑦

DÉMESIO

Veikiantys varikliai sklearnidzia šiluma. Variklio dalys, ypač duslintuvas, labai jkaista.

Neatsargia prisiliete, galite nudegti.

Susikaupusios lengvai užsiliepsnojancios medziagos, tokios kaip lapai, zolé ir t.t. gali užsidegti.

• Leskite duslintuvui, variklio cilindrui ir briaunoms atvesti pries jas laysdami.
• Išvalykite Žole aplink duslintuva ir cilindra.

ISPEJIMAS: Nevaly kite variklio vandeniu. Vanduo gali patekti kura. Valymui naudokite sepeti arba svaru audekla.

Sis variklis yra aušinamas oru. Purvas ir Žolé gali užkimsti oro aušinimo sistemas ir variklis gali perkaisti, kas salygos prastā variklio darba i r sutrumpins jo tarnavimo laikotarpj.

Sepecia arba sausu aleuklu valykite smagracio apsauga/sukamaji sieta (A). Palaikykite jungtis, spyruokles ir valdymo organus (B) svaroe. Duslintuves i rlistas aplink jj (C) turi buti svarus (Pav. 7). Alyvos ausintuo briaunos (D) taip pat turi buti buti svarios.

Ju keitimo dažnuma ieškokite Aptanavimo lenteleje.

1. Atidarykite fiksatorius (A) ir nuimkite dangti (B). Žiūrekite Pav. 6.
2. Atsukite verzle (D) ir nuimkite laikikli (E).
3. Isimkite oro filtra (F).
4. Isimkite priesfiltr (G), jeigu toks yra, iš filtrlo.
5. Noredami išvalty filtra nuoŽoles, lengvai suduokite juo per kieta paviršiu. Jeigu filtras yra labai nešvarus, iděkite nauja filtra.
6. Isplaukite priesfiltr vandenyje su valymo priemone. Isdžiovinkite jj. Nemirkykite jo alvvoje.
7. Idekite iśdžiovinta priesfiltrj i filtra.
8. Sumontuokite oro filtra ir pritvirtinkite jj laikikliu ir verzle.
9. Sumontuokite dangti.

Saugojimas

DÉMESIO

Benzinas, jo garai ir kiti duju garai yra labai degus.

Ugnis arba sprogimas gali jus nudeginti arba uzmusti.

Kuro arba irangos su kuru laikymas

• Laiky kite kuo toliau nuo krosniu, virykliu, vandens sildytuvu arba kitos jrangos, kuri veikia esant atvirai liepsnai, nes gali uzsiliepsnoti kuro garai.

Variklio alyva

Keiskite variklio alyva kol variklis yra šiltas.

Gedimas

Reikalinga pagalba? Aplanky kite BRIGGSandSTRATTON.com arba paskambinkite 1-800-233-3723.

Specifikacja

Variklio techniné informacija
Modelis	290000
Tūris	29,23 Kub. coliai (479 kub. cm.)
Cilindro skersmuo	2,677 coliai (68 mm)
Cilindro eiga	2,598 coliai (66 mm)
Alyvos talpa	46 - 48 uncijos (1,36 - 1,42 L)

Variklio techniné informacija
Modelis	300000
Türis	29,23 Kub. coliai (479 kub. cm.)
Cilindro skersmuo	2,677 coliai (68 mm)
Cilindro eiga	2,598 coliai (66 mm)
Alyvos talpa	46 - 48 uncios (1,36 - 1,42 L)

Variklio techniné informacija
Modelis	350000
Türis	34,78 Kub. coliai (570 kub. cm.)
Cilindro skersmuo	2,835 coliai (72 mm)
Cilindro eiga	2,756 coliai (70 mm)
Alyvos talpa	46 - 48 uncijos (1,36 - 1,42 L)

Variklio techniné informacija
Modelis	380000
Türis	38,26 Kub. coliai (627 kub. cm.)
Cilindro skersmuo	2,972 coliai (75,5 mm)
Cilindro eiga	2,756 coliai (70 mm)
Alyvos talpa	46 - 48 uncios (1,36 - 1,42 L)

Techniné reguliavimo informacija *
Modelis	290000, 300000
Uždegimo Žvakés tarpelis	0,030 coliai (0,76 mm)
Uždegimo Žvakés užsukimo momentas	180 svarç coliu (20 Nm)
Oro tarpelis tarp indukcinés rītès/smagračio	0,008 - 0,012 coliai (0,20 - 0,30 mm)
Išurbimo vožtuvo laivumas	0,004 - 0,006 coliai (0,10 - 0,15 mm)
Išmetimo vožtuvo laivumas	0,004 - 0,006 coliai (0,10 - 0,15 mm)

Techniné reguliavimo informacija *
Modelis	350000, 380000
Uždegimo Žvakës tarpelis	0,030 coliai (0,76 mm)
Uždegimo Žvakës užsukimo momentas	180 svarç coliu (20 Nm)
Oro tarpelis tarp indukcinës rītës/smagracio	0,008 - 0,012 coliai (0,20 - 0,30 mm)
Isiurbimo vožtuvo laivumas	0,004 - 0,006 coliai (0,10 - 0,15 mm)
Išmetimo vožtuvo laivumas	0,004 - 0,006 coliai (0,10 - 0,15 mm)

• Variklio galingumas mazes 3,5% kas 1000 pdu (300 metru) vir š jūros lygio ir 1% kas 10^ F( 5.6^ C) vir 77^ F( 25^ C) . Variklis veiks patenkinamai plokstumoje iki 15^ kampo. Naudojimo instrukcjoje rasite saugos instrukcjias leistinam darbui nuokalnèse.

Bendro naudojimo dalys

Atsarginé dalis	Dalies numeris
Oro filtras - visi kiti modeliai išskyrus 380000	394018
Oro filtras - modelis 380000	692519
Oro filtro priešfiltris - visi kiti modeliai išskyrus 380000	272490
Oro filtro priešfiltris - modelis 380000	692520
Alyva - SAE 30	100028
Alyvos filtras - 6 cm ilgio	492932

Atsarginé dalis	Dalies numeris
Alyvos filtras - 9 cm ilgio	491056
Rezistoriné uždegimo Žvaké	491055
Ilgo naudojimo platininé uždegimo Žvaké	5066
Uždegimo Žvakës raktas	19374
Kibirkšties testeris	19368

^+ Mes rekomenduojame aptarnauti variklj tik pas igaliotus Briggs & Stratton serviso atstovus. Naudokite tik originalias Briggs & Stratton dalis.

RIBOTA GARANTIJA

Briggs & Stratton korpocracija nemokamai suremontuos ar pakeis bet kuria variklio detale ar deales, kurios pagamintos i nekokybiisku medziag, nekokybiiskai pagamintos ar abu sie atvejai viename. Transporto islaidas u z detaliu, skirtu remontui ar pakeitimui, pristatyma, vadovauantis sia garantija, apmoka pirkejas. Si garantija yra taikoma atitinkam laikotarpiu ir galoja pagal salgyas, isvardintas siame polise. Noredami gauti garantinj remonti, kreipites i artimiausia lgaliota Aptarnavimo centra, nurodyta kompanijos internetiniae puslapye BRIGGSandSTRATTON.COM arba kataloge "Geltoniei juplasiapia"

Nera jokiu kitu tiesioginiu garantiju. Numanomos garantijos, jskaitant tinkamumo prekybai arba atitikimo konkrecioms panaudiojimo sritims garantija, apribotos vieneriu metu nuo pirkimo dienos laikotarpiu arba leistinais jstatymu rémais. Atsakomybe už netiesogiinus pažeidimus pagal visas garantijas yra atmetama tiek kiek leidžia jstatymai. Kai kurios valstybés neriboja numanomos garantijos galojimo laiko, kitose neleidziama eliminuoti arba riboti atsakomybe už atsitiktine arba logiskai išplaučiţă załaj. Tokiu budu, autsčiau pateiktos išmīts ir apribojimi gali Jus nepaliesti. Ši garantija suteiika Jums išskirtines juridines teises. Jus taip pat galite pasinaudoti kitomis teismis, kurias Jums suteiika Jus šalies jstatymai

STANDARTINAL GARANTIJOS TERMINAL\*

Prekinis zenklas/Produkto tipas

Vanguard™

Prailginto tarnavimo laikotarpio serijos ^TM , I/C®, Intek™ I /C®, Intek™ Pro

Sniego modeliai MAX™ su Dura-Bore™ cil. gilze iš ketaus.

Visi kiti Briggs & Stratton varikliai

Privatus naudojimas

2 metai

2 metai

2 metai

2 metai

Komercinis naudojimas

2 metai

1 metai

1 metai

90 dienu

• Sie terminai yra standartiniai, jie gali buti papilyti arba pakeisti bet kuriu laiku. Noredami suzinoti naujausia informacija apie Jusu variklio garantija, apsilankykite www.briggsandstratton.com arba susisiekite su artimiausi Briggs&Straton igaliotu atstovu.
  Varikliams, naudiojamiems namu rezerviniuose generatoriuose, garantija gaijoa „Privataus naudojimo" salygomis. Si garantija negaljoa varikliams, kurie yra naudojami kaip pagrindinis energijos saltinis komerciniais tikslais. Garantija netaikoma varikliams, naudiojamiems sportinems varzyboms ir lenktnemss arba komerciniuose bei nuomojamuose automobiliuose.

Garantinis periodas prasideda nuo prekés jsigijimo datas privaciu vartotoju arba komercini naudotoju, ir gaijoa laike, kuris yra nurodytas lenteleje auksciau. "Privatus naudojimas" reiska individua nuoajma pirmo mazmeninio pirkejo savajame asmeniame plote. "Komercinis naudojimas" reiksia visus kitus nauodjimo budus, jskaitant nauodjima nuomai, pelnui gauti ir pan. Jeigu variklis buvo nors viena karta panaudotas komercinias tikslais, jis bus priskirtas prie komercijos tikslams naudojamu varikliu kategorijos ir jam bus taikoma atitinkama garantija.

Briggs & Stratton varikliu garantijos igyvendinuii garantinis talonas nereikalaujamas. Jus privalote išsaugoti tik pirkimo Čeki. Pateikianti garantini reikalavima, reikalaujamas pirkimo dati jrodymas.

Dél Jus Guarantijos

Briggs & Stratton yra pasiruose remontuoti jusu variklj pagal garantija ir atsipraso uz suteiktus nepatogumus. Bet kuris lgaiotas Aptarnavimo centras gali atlikti garantini remonta. Daugumoje atveju mes priimame variklius garantiniam remontui, bet kartais rekalavimali garantiniam remontui yra nepagristi.

Jeigu Kunden nuomone skiriasi nuo Serviso centro nuomonés, bus atliktas tyrimas, siekiant nustatyì, ar bus taikytinas garantinis aptarnavimas. Prašykite Serviso centro suteiki visà reikalinga informcjá Platintojui arba Gamyklai. Jeigu Platintojas arba Gamykla nutaria, kad skundas buvo teisétas, kclientui bus pilnai atlyginta už neveikiançias dalis. Siekdami išvengti nasusipratimù, kurie gali iškilti tarp Kliento ir Serviso centro, Žemiau pateikiame keleta variklio gedimo priežasci, kuriu garantiniaii jsipareigojmai neapima.

Naturalus nusidévégimas: varikliams, kaip ir visiems mechaniams jrenginiamis, reikalingas periodiskas aptarnavimas bei detaliu keitimas, kad bute užtikrintas tinkamas veikimas. Garantija netaikaomi, jei dalis sugedo delJos naturalus susidévégimo.

Garantija netaikoma, jeigu variklio pažeidimas atsirado del netinkamo naudojimo, nasant rekiamo aptarnavimo, transportevimo, saugojimo arba neteisingo sumontavimo ant irangos. Taip pat garantija nera taikoma, jeigu variklio serijinis numeris buvo nuimtas nuo variklio arba variklis buvo pakeistas ar modifikuotas.

Netinkamas aptarnavimas: Variklio gyrovimo trukmè priklauso nuo salygu, kurioms esantjisveikia, ir nuo jo prieziūros. Kai kurios detales, kaip antai parentuvai, siurblai bei vegajovés dažnai naudojams dulkétoje ar purvinoje aplinkoje, o tai gali salygoti priešlaikinjsusidevējima. Tokiam nusidēvējimui, kur salgyogo purvas, dulkés, Žvakés valymo milteiari ar kitos abrazyvinés medziagos, pakenkusios variki liui del netinkamos prieziūros, garantiniae jsipareigojimai netaikomi.

Sie garantinai jsipareigojimai galoja tik su varikliu susijusioms nekokyiskoms medziagoms ir/ar darbams, o ne jrangos, kurioje variklis sumontuotas, keitimui ar jos kainos grazinimui. Garantija taip pat netaikoma remonto darbams, reikalingiems del:

1 Problemu, iskilusiu del detaliu, kurios nera originalios Briggs & Stratton detalés.

2 Irangos valdymo mechanizmu ar priedu, trukdanciu variklio paleidimui, slopinanciu variklio darba arba sutrumpinanciu variklio tarnavimo laika. (Susisiekite su jrangos gamintju)
3 Leidzianciu kura karbiuratoriu, uzkimstu kuro vamzdeliu, jstrigusi voztuvu arba kitupazeidmu, atsiradusiu del uztersto arba etiliuto kuro naudojimo.
4 Daliu, kurios yra paazeistos arba sulauzytos del variklio veikimo esant nepankamam aruba uzerstam tepimui arba del netinkamo alyvos lygio (tikrinkite alyvos lygi kasdien. Papildyke, jeiguJos reikira, ir keiskite rekomenduojamlaiku). Alyvos lygio daviklis OIL GARD gali nesustabdyti veikianio variklio. Variklis gali buti sugadintas esant neteisingam alyvos lygio palaikymui.
5 Remonto arba reguliavimo daliu, kurios yra susijusios su varikliu, tokiu kaip sankaba, transmisija, valdymo svirtys ir pan., kurios nera pagamintos kompanijoje Briggs & Stratton.
6 Detaliq pazeidimir nusidevjejimo del purvo, kuris pateko i varikl del neteisingos orofiltro prieziuros, surinkimo arba neoriginalaus oro filtro elemento arba kasetesnaudojimo. Rekomenduojamalu laiku valykite ir/arba keiskite filtra, kaip yra nurodyta naudojimo ir eksploatacijos instrukcijoe.
7 Daliu, kurios buvo sugaditos esant per didelems apsukoms arba esant perkaitimui, kuris ivyko zolei, purvui patekus ant variklio ir uztersusu au sinimo briaunas arba smagrat; ar del pazeidimo, kuris buvo padarytas varikliui veikiant uzdaroje patalpoje be pankamoto au sinimo. Valykite variklj rekomenduojamu laiku kaip yra nurodyta naudojimo ir eksploatacijos instrukcijoje.
8 Sugedusiu variklio arba irangos daliu, sugadintu del papildomos didelés vibracijos, kuri atsirado del atsilaisvinusiu variklio tvirtinmu, pjovm peiliu, nebalansuotu skriemuliu, neteisingo daliu sujungimo su variklio korpusu, perdidelio greicio arba kitos neteisingos operacios.
9 Sulenkto arba luzusio alkuninio veleno, sugadinto del zoiliapoves peiliu smugio kieta daiktarba del per stipriai tempto "V" formos dirzo.
10 Iprastinio variklio reguliavimo arba paruosimo darbui.

Garantinis aptarnavimas yra attiekamas tik per igaliotus Briggs & Stratton serviso atstovus. Jums artimiausia serviso atstova galima rasti apsilankius musu puslapyje BRIGGSandSTRATTON.COM arba kataloge „Geltonieji puslapiai™".

Ellas Rekomendacijas

Mês iesakam labai darbibai izmantot Briggs & Stratton ar garantiju (Warranty Certified) seriificétas ellas. Casus augstas kvaliates firotasellas ar ir piemérotas, ja tás klasificétas darbam ka SF, SG, SH, SJ vai augstk. Neizmantojiet specialis piedevas.

Informacija par degvielas uzpildisanu dabsgazes vai skidra propaganda LP gazes dzinejiem, izlasama iekaras raizotaja sniegtas lietoanas instrukcjjas.
