사용 설명서 포토 거리 센서

OID20x

목차

1 서문....3

1.1 심볼마크 3
1.2사용된 경고 신호....3

2 안전에 관한 안내사항 .... 3
3 기능 및 특징....5
3.1 어플리케이션 5
4설치5
4.1 설치 조건 5
5 전기적 연결....5
6 설정작업: 6
7 10 링크....7

7.1 일반정보 7
7.2 각 디바이스에 관한 정보....7
7.3 파라메터 세팅 툴....7

8 유지보수, 수리 및 폐기 7

1 서문

1.1 심볼마크

▶ 주의사항

반응, 결과

[...] 버튼,스위치 또는 디스플레이 지정

→ 참고사항

주의사항

부주의한 사용은 오작동이나 장애를 초래할 수 있습니다.

정보

보충 설명

1.2 사용된 경고 신호

! 경고

심각한 인체 상해에 대한 경고

사망 또는 중상 등 심각한 부상을 초래할 수 있습니다.

2 안전에 관한 안내사항

• 유닛을 설치하기 전에 제품 상세설명을 읽으시기 바랍니다. 본 제품이 어떠한 제재사항에도 저촉되지 않고 사용자의 어플리케이션에 적절한지의 여부를 확인하시기 바랍니다.
• 본 작동 안내사항이나 기술 데이터를 준수하지 않은 사용은 본 제품의 기능장애나 또는 사용자의 어플리케이션에 원치 않는 결과를 초래할 수 있습니다. 이러한 연유로 인하여, 본 제품의 설치, 전기적 연결, 셋업, 작동, 유지보수 등은 반드시 직업교육을 받거나 기계 운영자의 승인을 받은 전문가에 의하여 실행 되어져야 합니다.
• 본 제품에 오작동이 있을 경우 제조사에 연락하여 주시기 바랍니다. 본 제품이 변경 또는 개조된 경우에 대하여 당사는 책임을 지거나 보장하지 않습니다.
• 유닛은 EN 61000-6-4 표준을 준수합니다. 가정환경에서 라디오 주파수가 본 유닛에 방해요소가 될 수 있습니다. 방해현상이 나타날 경우 사용자는 방해요소 배제를 위하여 상응되는 조치를 취하여야 합니다.

! 경고

가시적 레이저 광선; 레이저 보호 등급

본 메뉴얼에 기재된 사항 이외의 제어 및 조정작업은 위험한 방사노출을 초래합니다. 망막이 손상 될 수 있습니다.

▶ 레이져 빔을 쳐다보지 마십시오!
▶ 제품과 함께 제공되는 라벨스티커 (레이져 경고문구)는 반드시 제품의 주변에 비치되어 야 합니다.
▶본 제품 라벨의 주의사항과 경고사항을 준수하시기 바랍니다.
▶ 전원공급 케이블에 대해서는 동봉되는 라벨을 이용하십시오.
▶ EN/CEI 60825-1 : 2007 및 EN/CEI 60825-1 : 2014 2019년 5월 8일자 레이저 공지 제 56호에 설명된 대로 IEC 60825-1 Ed. 3 준수를 제외한 21 CFR 1040.10을 준수합니다.

공급 케이블용의 라벨

ATTACH TO CABLE

ifm electronic gmbh

WARNING:

CLASS 2 LASER PRODUCT DO NOT STARE INTO BEAM

- AVOID EXPOSURE

- UNPLUG CONNECTOR TO EXTINGUISH LASER BEAM

D-45128 Essen

제품 라벨

AVOID EXPOSURE LASER RADIATION EMITTED FROM THIS APERTURE

CAUTION LASERRADIATION DO NOT STARE INTO BEAM max. POWER ≤ 4,0 mW, PULSE 1,3 ns, λ = 650 nm

CLASS 2 LASER PRODUCT 21 CFR PART 1040 IEC 60825-1:2014

POWER

OID2xx

CLASS 2 LASER PRODUCT

www.ifm.com

CE

TS AA 1301

OUT

3 기능 및 특징

본 유닛은 광학 거리센서로서 사용됩니다.

3.1 어플리케이션

• 광학 거리센서는 0.03에서 2m 사이의 거리를 측정합니다.
  • 최대 20 m까지의 배후배경배제 기능을 보유합니다.
• 스위칭 출력은 상호보완적입니다.

사용자는 센서와 배경 사이 간격을 최대 20m로 제한하여야 합니다. 그렇지 않은 경우, 측정값이 불명확해 집니다. → 4.1 설치조건

4 설치

4.1 설치 조건

▶ 검출물체를 0.03...2 m.사이에서 감지할 수 있도록 유닛을 설치합니다.
설정된 스위칭 포인트와 센서로부터 20m 거리 사이의 모든 물체는 배제됩니다.

센서빔의 직접적인 경로내에 있는 반사성이 있는 검출체는 – 마찬가지로 20m 이상의 영역 – 고객측에서 삼가하여 주십시오. 그렇지 않은 경우, 측정값이 불명확해 집니다.

5 전기적 연결

본 제품의 설치는 반드시 전문직업교육을 받은 전문가에 의해 이루어져야 합니다.

▶ 국내 및 해외의 전기장비 연결 및 설치에 대한 규정을 준수하여야 합니다.
▶ EN 50178, SELV, PELV을 준수한 전압공급

▶ 전원을 차단하십시오.

▶ 아래와 같이 본 제품을 연결하십시오:

DC PNP

4: OUT1 = normally open / IO 링크
2: OUT2 = normally closed

4: OUT1 = normally open / IO 링크
2: OUT2 = normally closed

ifm 소켓 코어 색상:

1 = BN (갈색), 2 = WH (흰색), 3 = BU (청색), 4 = BK (흑색)

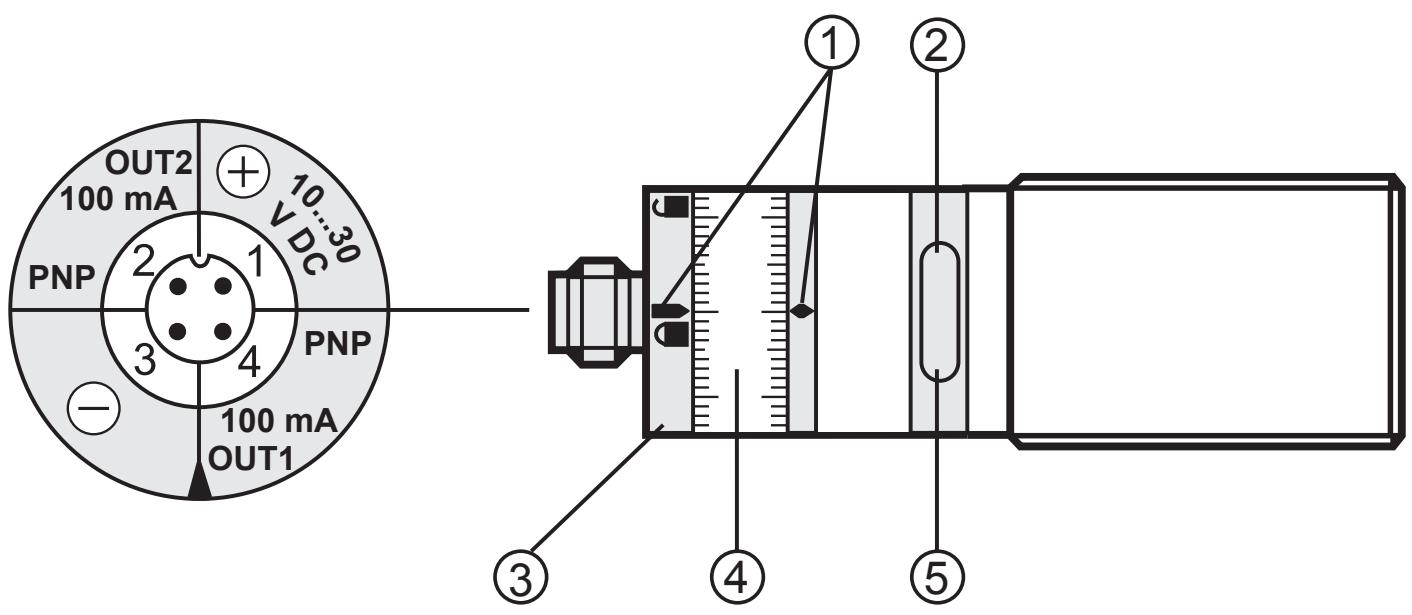

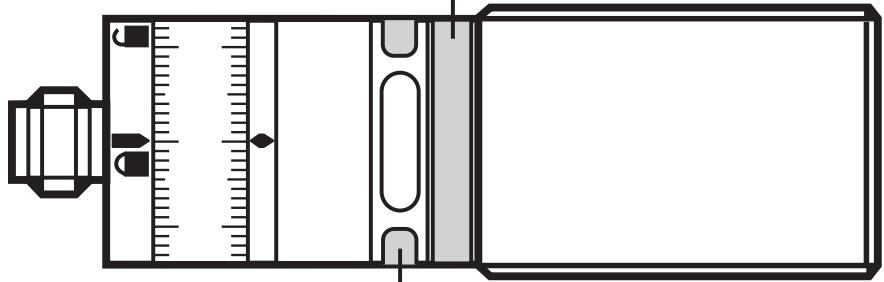

6 설정작업:

1: 설정 마크
2: 황색 LED: Set1 값 도달, 출력 = ON
3: 잠금 링
4: 세팅 링 (잠금 해제 이후 수동 조절)
5: 녹색 LED: 공급 전압 O. K.

-설정 정확도를 위하여: 먼저 최대값을 설정한 다음 요청 된 값을 설정합니다.

▶ 설치후, 유닛이 정확히 작동하고 있는지의 여부를 마운팅, 배선 그리고 프로그래밍을 통하여 체크하십시오.

레이져 다이오드 수명: 50,000 시간

7 10 링크

7.1 일반정보

본 유닛은 작동을 위하여 IO 링크 가능 모듈 (IO 링크의 마스터)을 요구하는 IO 링크 커뮤니케이션 인터페이스를 보유합니다.

IO 링크 인터페이스는 센서 값 및 파라메터에 직접 액세스를 가능하게하고, 작동 진행중 파라메터 세팅에 대한 가능성을 제공합니다.

추가로, USB 어댑터 케이블로 point-to-point 접속을 통하여 커뮤니케이션이 가능하게 합니다.

IO 링크에 관한 상세정보: www.ifm.com.

7.2 각 디바이스에 관한 정보

IO 링크 유닛 구성을 위하여 요구되는 IODDs와 센서 값에 관한 상세정보, 진단정보 및 파라메터등은 개요 테이블에 있는 www.ifm.com에서 찾아 보실 수 있습니다.

7.3 파라메터 세팅 툴

IO 링크의 하드웨어 및 소프트웨어에 대한 모든 필요한 정보

: www.ifm.com.

8 유지보수, 수리 및 폐기

고장난 센서의 수리는 반드시 제조업체에 문의하십시오.

▶ 센서 정면 렌즈가 오염되지 않도록 관리하십시오.
▶ 플라스틱 렌즈가 손상될 수 있는 세척제나 세제를 세척용으로 사용하지 마십시오.
▶ 모듈 덮개를 열고자 시도하지 마십시오. 내부에는 사용자가 수리 할 수있는 구성 요소가 없습니다.
