사용 설명서 OGD592 IFM

CE

사용설명서

포토 거리센서

OGD592

OGD593

목차

1 서문....4

1.1 심볼마크 4
1.2 사용된 경고문 4

2 안전에 관한 안내사항 4

3 기능 및 특징....5

3.1 일반사항 5
3.2 어플리케이션 영역......6
3.3설치 주의사항 6

3.3.1 오염 및 주변광 삼가....6
3.3.2 상호 간섭 삼가 6
3.3.3 움직이는 물체에 대한 센서 정렬....7

4 기능....7

4.1 출력기능 히스테리시스....7
4.2 출력기능 원도 7
4.3 레이저 스위치 off 7

5설치8

5.1 설치 조건 8
5.2 마운팅 액세서리....8

6 전기적 연결....8

6.1 IO-Link 마스터를 보유한 작동....9

7 작동 및 디스플레이 부 10

7.1 디스플레이 색상의 의미....10

7.1.1 메뉴상의 디스플레이 색상 사용....10

8 메뉴....12

8.1 원도 기능을 위한 메뉴 구조 12
8.2 히스테리시스 기능을 위한 메뉴 구조....13
8.3 메뉴 설명 14

9 작동모드 16

9.1 run 모드 16
9.2 디스플레이 모드....16
9.3 프로그래밍 모드....16

10 파라메터 세팅 17

10.1 일반적인 파라메터 설정....17

10.1.1 파라메터 값 세팅 17

10.1.2 메뉴레벨 1에서 메뉴레벨 2로의 변경....18

10.1.3 전자적 잠금....18

10.2 기본세팅의 설정.... 19

10.2.1 디스플레이 단위선택 19

10.2.2 디스플레이 세팅 19

10.2.3 OUT1 / OUT2 설정 19

10.2.4 히스테리시스 기능 20

10.2.5 히스테리시스 기능 OUT1 / OUT2에 대한 스위칭포인트 세팅......21

10.2.6 히스테리시스 기능 OUT1 / OUT2를 위한 배후배경 티치 ......21

10.2.7 동적 히스테리시스....21

10.2.8 원도 기능 22

10.2.9 원도기능 OUT1 / OUT 2에 대한 스위칭포인트 세팅 23

10.2.10 티치-원도 기능 OUT1/OUT2를 위한 스위칭포인트 세팅......23

10.3 확장된 기능....24

10.3.1 스위칭출력 지연시간 세팅 24

10.3.2 스위칭출력을 위한 오류 억제시간 세팅 24

10.3.3 10.3.3 모든 파라메터를 공장 설정상태로 리셋하기 24

11 IO-Link 25

11.1 일반정보 25

11.2 각 디바이스에 관한 정보....25

11.3 파라메터 세팅 툴 25

11.4 기능....25

12 셋업/작동 26

12.1 오류표시 26

13 유지보수, 수리 및 폐기 27

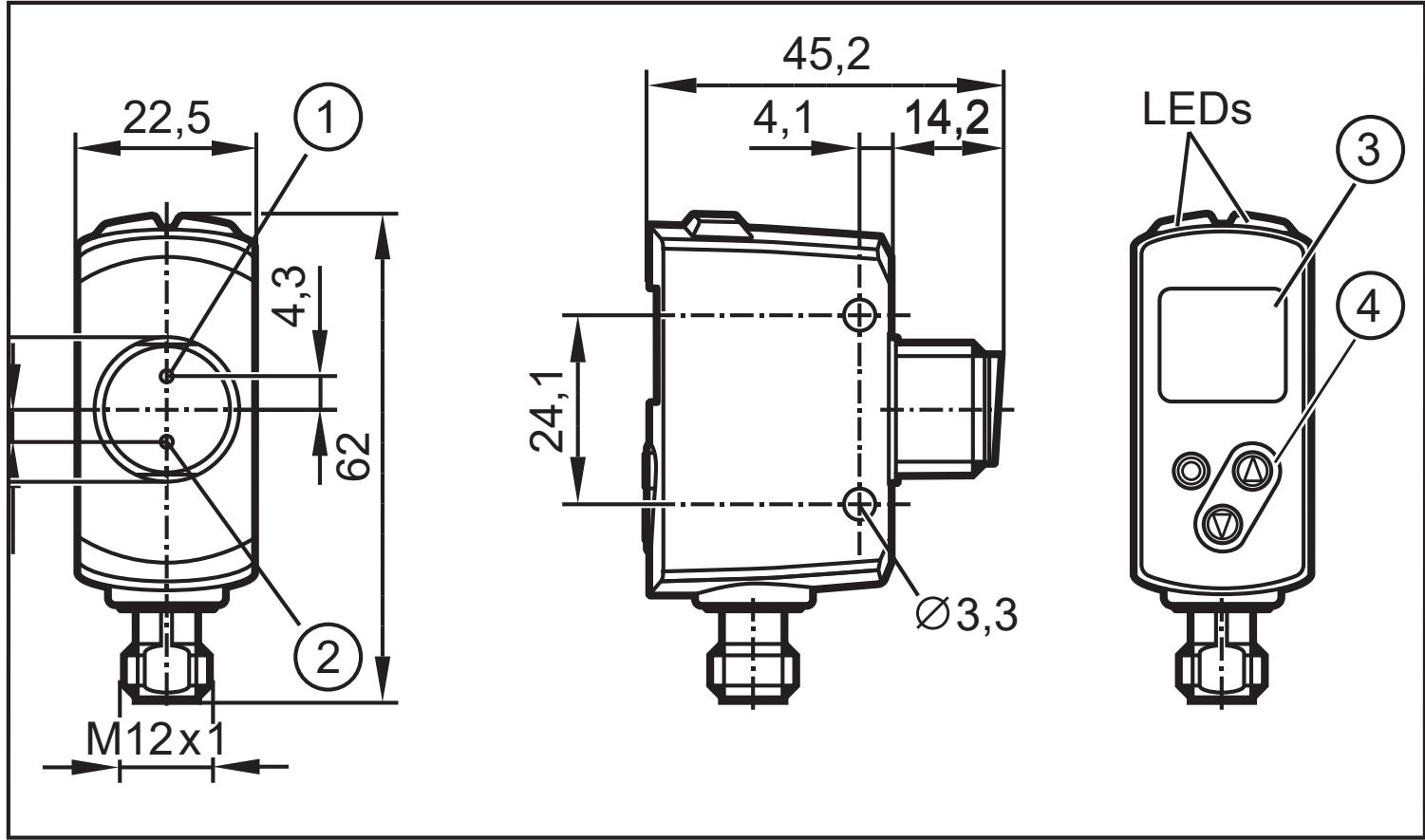

14 도면....27

15 공장설정상태 28

1 서문

1.1 심볼마크

▶ 설명서

반응, 결과

[...] 누름버튼,스위치 또는 표시 지정

→ 참고사항

주의사항

부주의한 사용은 오작동을 초래합니다.

정보

보충 설명

1.2 사용된 경고문

심각한 인체 상해에 대한 경고사망 또는 중상 등 심각한 부상을 초래할 수 있습니다.

2 안전에 관한 안내사항

• 유닛을 설치하기 전에 제품 상세설명을 읽으시기 바랍니다. 본 제품이 어떠한 제재사항에도 저촉되지 않고 사용자의 어플리케이션에 적절한지의 여부를 확인하시기 바랍니다.
• 본 작동 안내사항이나 기술 데이터를 준수하지 않은 사용은 본 제품의 오작동이나 또는 사용자의 어플리케이션에 원치 않는 결과를 초래할 수 있습니다. 이러한 연유로 인하여, 본 제품의 설치, 전기적 연결, 셋업, 작동, 유지보수등은 반드시 직업교육을 받거나 기계 운영자의 승인을 받은 전문인에 의하여 실행 되어야 합니다.
• 본 제품에 오작동이 있을 경우 제조사에 연락하여 주시기 바랍니다. 본 제품이 변경 또는 개조된 경우에 대하여 당사는 책임을 지거나 보장하지 않습니다.

주의 - 여기에 명시된 사항 이외의 제어, 조정작업 또는 절차를 사용하는 경우 위험한 방사노출을 초래할 수 있습니다.

가시적 레이저 광선; 레이저 CLASS 1 EN/CEI 60825-1 : 2007 및

EN/CEI 60825-1 : 2014

2019년 5월 8일자 레이저 공지 제 56호에 설명된 대로 IEC 60825-1 Ed. 3 준수를 제외한 21 CFR 1040.10을 준수합니다.

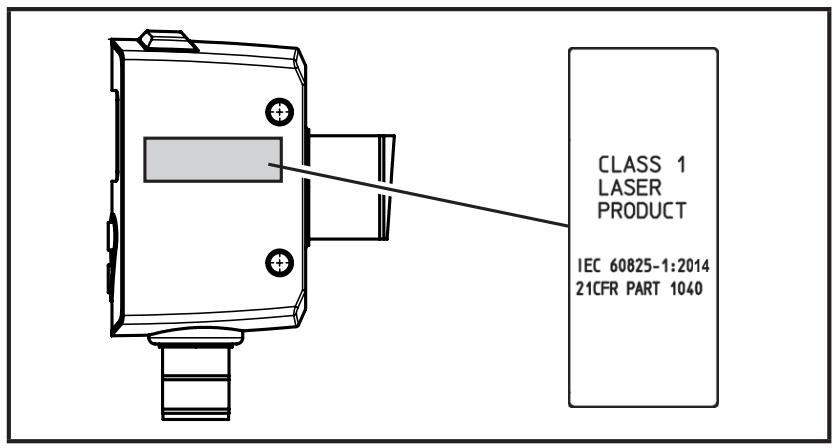

제품 라벨의 위치

라벨

3 기능 및 특징

3.1 일반사항

본 유닛은 광학 거리센서로서 사용됩니다.

유닛은 지속적으로 물체에 대한 거리를 감지하며 출력신호를 파라메터 세팅에 따라 생성합니다.

• 2가지 스위칭 출력이 가능합니다. 이 출력부는 서로 무관하게 파라메터 세팅시킬 수 있습니다. 스위칭포인트는 선택적으로 세팅 또는 티칭될 수 있습니다.
• 측정값은 7 세그멘트 디스플레이로 표시되고 IO-Link를 통하여 전송됩니다. 두개의 측정값이 생성됩니다.

측정된 거리값:

센서로 부터 목표물까지의 거리는 1차 측정값을 제공합니다.

물체 반사율:

목표물의 반사율 또한 결정됩니다.

- 이 측정값은 센서 오염을 모니터링하고 검출하는데 적합합니다.

유닛은 레이저 다이오드를 광원으로 사용하여 라이트 스풋을 생성합니다.

이로인하여 작은 물체 검출이 가능합니다.

라이트 스풋은 물체 또는 배후배경에 부딪해야 합니다. 중간 상태는 잘못된 측정값을 초래할 수 있습니다.

3.2 어플리케이션 영역

• 광학 거리센서는 25...300 mm 사이의 거리를 측정합니다.
• 최대 19.2 m까지의 배후배경배제 기능을 보유합니다.

사용자는 센서와 배후배경 사이 간격을 최대 19.2 m로 제한하여야 합니다. 그렇지 않으면 측정값이 명료하지 않을 수 있습니다. →5.1

3.3 설치 주의사항

3.3.1 오염 및 주변광 삼가

포토센서는 전면 렌즈를 아래쪽으로 향하게 하거나 또는 지구 표면에 평행하게 정렬하는 것이 바람직합니다.

배후배경:

• 포토센서는 주변광에 민감합니다. 광원 (램프, 태양)이 매일 위에서 방사됩니다.
  -포토센서는 초과이득을 감소시키므로 오염에 민감하게 반응합니다.

먼지, 퇴적물은 아래 방향이나 옆쪽 방향으로 감소시킬 수 있습니다. 이렇게하면 세척 간격이 길어집니다.

전면 렌즈가 위를 향하게 설치한 센서는 지붕 창이나 천장 랼프를 향하는지 여부를 확인하십시오.

3.3.2 상호 간섭 삼가

포토센서는 서로간의 충분한 거리를 두고 설치되어야 합니다. 이는 특히 두 센서의 감지 범위가 부분적으로 교차하는 경우에 적용됩니다.

배후배경:

- 두 센서는 하나의 검출영역을 보유합니다. 이는 센서의 레이저 라이트 스풋이 인접한 센서에 의해 수신될 수 있음을 의미합니다. 이로 인해 측정값이 위조되어 잘못된 스위칭이 발생할 수 있습니다.

상호간섭은 센서를 약간 기울여 놓으면 방지될 수 있습니다. 라이트 스풋이 가능한 멀리 서로 멀리 떨어지도록 정렬하십시오.

3.3.3 움직이는 물체에 대한 센서 정렬

포토센서는 물체가 측면이나 바닥으로 부터 센서의 감지 범위로 이동하도록 하는 방법으로 설치되어야 합니다.

배후배경:

• 물체가 위에서 접근되는 경우, 물체는 라이트 스풋에 의해 감지되지 않고 초기에 수광자 렌즈의 일부를 커버합니다. 지금까지 센서는 배경을 "보기"만 합니다.
• 라이트 스풋이 물체를 검출하지 않고 물체가 수신 렌즈를 완전히 덮으면, 센서는 배후배경을 더 이상 "볼수" 없습니다. 센서는 신호가 더 이상 검출되지 않으므로 오류 표시 [--]를 제공합니다. 물체가 좀 더 가까워지면 결국 검출됩니다.

파라메터 [dFO] 증가에 의한 에러 표시 삼가 (→ 10.3.2 스위칭출력을 위한 오류 억제시간 세팅)

4 기능

4.1 출력기능 히스테리시스

히스테리시스는 측정범위내에서 측정값이 일정하지 않을 경우, 출력의 스위칭상태가 안정을 유지할 수 있게 합니다. 두 출력 (OUT1 과 OUT2)은 히스테리시스 출력으로 설정 될 수 있습니다 (→ 10.2.4 히스테리시스 기능).

4.2 출력기능 원도

원도기능은 정의된 허용범위를 모니터링 합니다. 두 출력 (OUT1과 OUT2)은 원도기능으로 설정될 수 있습니다 → 10.2.4.

4.3 레이저 스위치 off

레이저는 핀 5에 있는 입력을 통하여 스위치 off 될 수 있습니다.

핀 5의 입력 시그널		레이저
PNP	NPN
Low / 사용되지 않음	High / 사용되지 않음	On
High	Low	Off

5 설치

5.1 설치 조건

▶ 검출물체가 정해진 측정영역내에 위치되도록 유닛을 설치하십시오.

센서의 당위성 (unambiguity range) 영역을 19.2 m로 규정합니다. 측정영역 외부에 위치한 물체는 명료성 영역의 경계까지 억제될 수 있습니다.

센서빔의 직접적인 경로내에 있는 반사성이 있는 검출체-마찬가지로

19.2 m 이상의 영역 – 는 고객측에서 방지하여 주십시오. 그렇지 않은 경우, 측정값이 불명확해 집니다.

5.2 마운팅 액세서리

본 제품에 설치 액세서리는 포함되지 않습니다.

수	마운팅 액세서리	제품번호
2x	금속 잠금 너트	E10027

6 전기적 연결

본 제품의 설치는 반드시 전문직업교육을 받은 전문가에 의해 이루어져야 합니다.

▶ 국내 및 해외의 전기장비 연결 및 설치에 대한 규정을 준수하여야 합니다.
▶ EN 50178, SELV, PELV를 준수한 전압공급 OGD592 및 OGD593: cULus, Supply Class 2

▶ 전원을 차단하십시오.

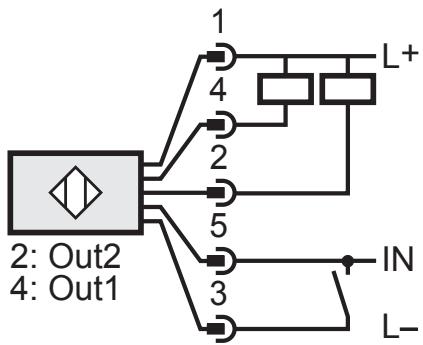

▶ 아래와 같이 본 제품을 연결하십시오:

	OGD592 PNP	OGD593 NPN

ifm 소켓 해당 색상:
1 = BN (갈색), 2 = WH (흰색), 3 = BU (청색), 4 = BK (흑색)

6.1 IO-Link 마스터를 보유한 작동

유닛은 IO-Link 마스터 포트 클래스 A (타입 A)와 호환됩니다.

IO-Link 마스터 포트 클래스 B (타입 B)로 작동하려면 다음을 준수하십시오.

표준으로,유닛은 마스터 포트 클래스 B(타입 B)와 호환되지 않습니다.

핀 2 (OU2) 와 핀 5 (IN1)는 제조업체 특정 기능에 사용됩니다. 즉, 유닛의 주 공급 전압과 추가 전압 공급장치 (핀 2/5의 마스터 포트 클래스 B)는 전기적으로 절연되어 있지 않습니다.

다음과 같은 설정으로 유닛은 마스터 포트 클래스 B와 함께 사용될 수 있습니다:

• 3 선식을 통해 유닛 및 IO-Link 마스터를 연결하십시오. 유닛의 핀 1,3, 그리고 4를 IO-Link 마스터에 연결하십시오 (핀 2와 5를 연결하지 마십시오).
• 4 선식을 통해 유닛 및 IO-Link 마스터를 연결하십시오. IO-Link (OU2 = "off" 설정)를 통하여 핀2 (OU2)를 비활성화 하고 유닛의 핀1,2,3 그리고 4를 IO-Link 마스터에 연결하십시오 (핀 5에 연결하지 마십시오).

7 작동 및 디스플레이 부

1: 3 x LED 녹색	활성화된 LED = 디스플레이 유닛 세팅 (cm, mm, inch)
2: 1 x LED 녹색	활성화된 LED = 파워
3: 1x LED 주황색	스위칭 상태 Out 1
4: 1x LED 주황색	스위칭 상태 Out 2
5: 프로그래밍 버튼[ENTER]	파라메터 선택과 파라메터 값의 확인
6: 프로그래밍 버튼"up"	파라메터 값의 세팅 (누른 상태에서 스크롤; 짧게 누를때마다점증함)
7: 프로그래밍 버튼"down"	파라메터 값의 세팅 (누른 상태에서 스크롤; 짧게 누를때마다점증함)
8: 3 자릿수알파벳슷자디스플레이	측정된 간격, 파라메터 그리고 파라메터 값 표시

7.1 디스플레이 색상의 의미

7.1.1 메뉴상의 디스플레이 색상 사용

메뉴 레벨	녹색	적색
0	X	X
1		X
2		X
색상은 센서의 로직 상태를 표시합니다.

녹색 디스플레이 색상은 스위칭 출력 세팅과 무관하게 모니터링되는 영역에 한 물체가 존재함을 신호해줍니다.

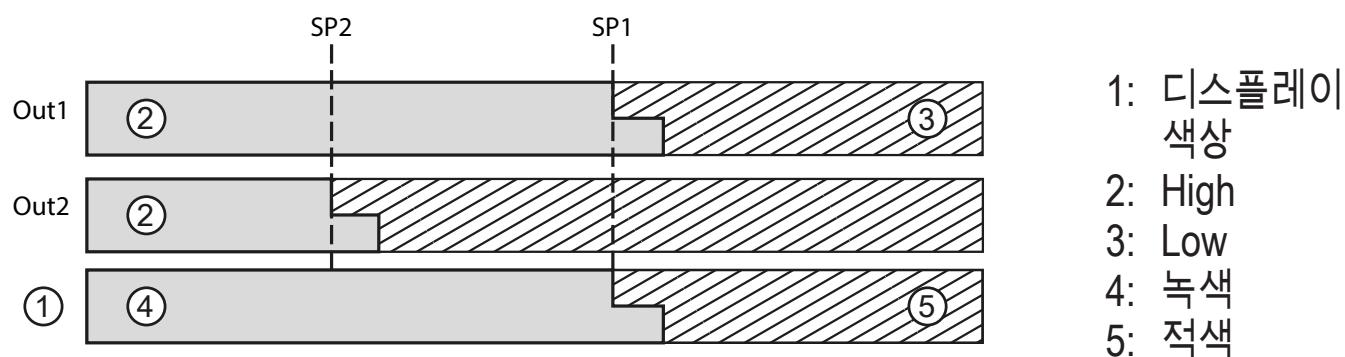

사례 그림 1 (Out 1 / Out 2 = hno 세팅)

다음의 경우 디스플레이는 녹색입니다:

• 측정값 ≤ SP1
• 측정값 ≤ SP2

그림 1

사례 그림 2 (세팅 Out 1 / Out 2 = fno)

다음의 경우 디스플레이는 녹색입니다:

• nP1 ≤ 측정값 ≤ FP1
• nP2 ≤ 측정됨 ≤ FP2

그림 2

8 메뉴

8.1 원도 기능을 위한 메뉴 구조

O = [ENTER]
△ = "Up" 버튼
▼ = "Down" 버튼

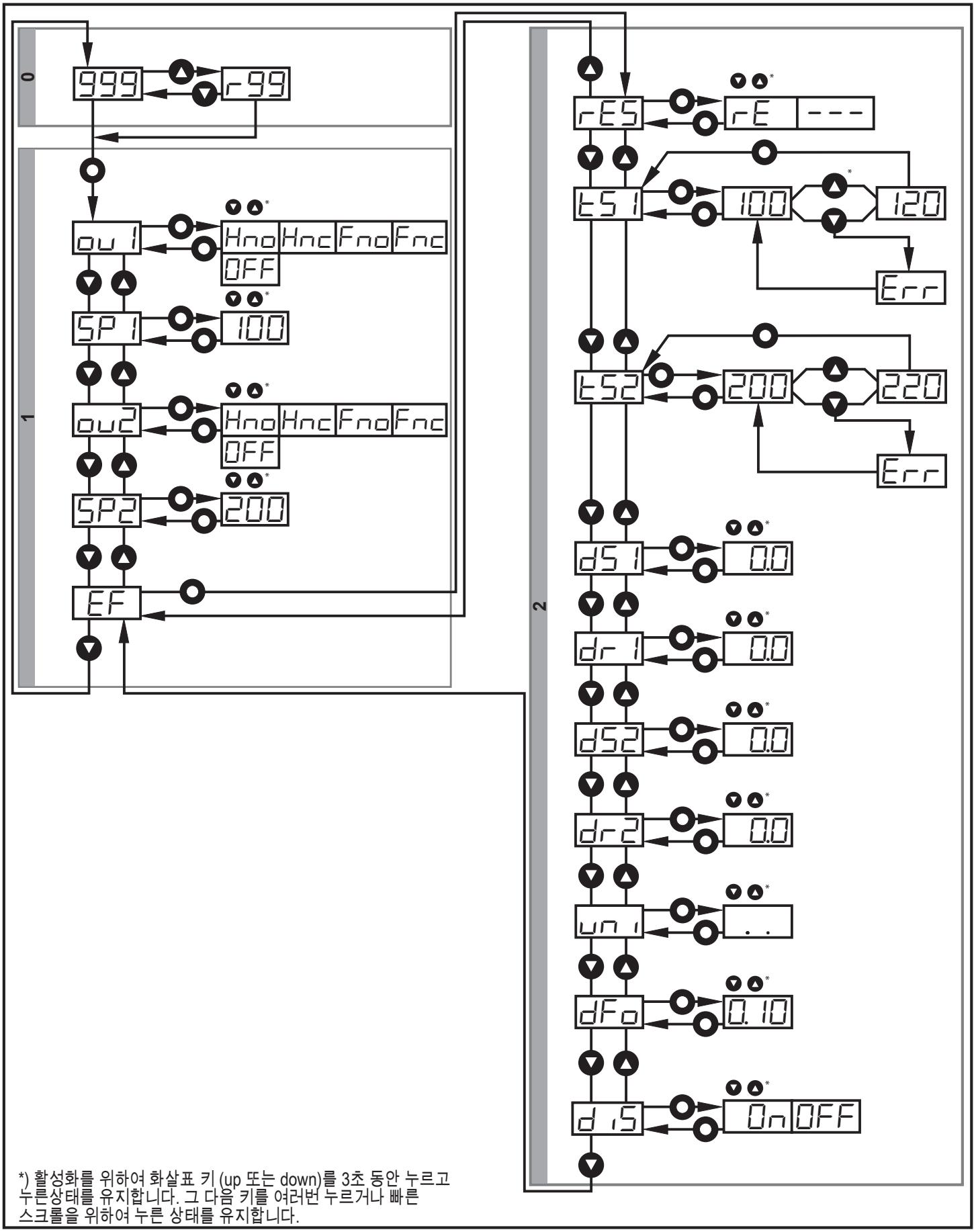

8.2 히스테리시스 기능을 위한 메뉴 구조

○ = [ENTER]
△ = "Up" 버튼
▼ = "Down" 버튼

8.3 메뉴 설명

공장설정은 본 설명서의 마지막 부분에 있습니다 (→15 공장설정상태).

OU1	출력1을 위한 설정5개의 스위칭 기능 설정이 가능합니다:[Hno], [Hnc], [Fno], [Fnc], [OFF] → 10.2.3 OUT1 / OUT2 설정
OU2	출력 2에 대한 설정5개의 스위칭 기능 설정이 가능합니다:[Hno], [Hnc], [Fno], [Fnc], [OFF] → 10.2.3 OUT1 / OUT2 설정
SP1SP2	히스테리시스 기능 OUT1 / 2를 위한 스위칭포인트히스테리시스 기능이 선택된 값은 스위칭 상태를 변동시킵니다 (세팅된간격보다 물체가 접근되거나 또는 더 멀리 떨어짐). [SP1/2]는 [OU1/2] = [Hno] 또는 [Hnc]인 경우에만 작동됩니다. → 10.2.5 히스테리시스 기능 OUT1 / OUT2에 대한 스위칭포인트 세팅
nP1FP1nP2FP2	원도 기능 OUT1에 대한 스위칭포인트선택된 원도 기능을 보유한 출력의 경우 한계값은 스위칭 상태를변동시킵니다 ("near" 간격과 "far" 간격 사이에 물체가 존재 / 존재하지않음). [nP1/2] = 스위칭포인트 "near" / [FP1/2] = 스위칭포인트 "far"[nP1/2] / [FP1/2]는 [OU1/2] = [Fno] 또는 [Fnc]인 경우에만 작동됩니다. → 10.2.9 원도기능 OUT1 / OUT 2에 대한 스위칭포인트 세팅

EF	확장된 기능[ENTER] 버튼을 누르고 서브메뉴 "확장된 기능"을 �lop니다. → 10.3 확장된 기능
r-ES	공장설정상태 복구→ 10.3.3 10.3.3 모든 파라메터를 공장 설정상태로 리셋하기
dS1dr1dS2dr2	스위칭 출력을 위한 지연시간[dSx] = switch-on 지연; [drx] = switch-off 지연출력은 스위칭 조건이 충족되면 그의 스위칭상태를 즉각 변경하지 않고지연시간 이후에만 변경합니다.지연시간의 경과후 스위칭 조건이 더이상 충족되지 않는 경우 출력의스위칭상태를 변화하지 않습니다. [dSx]와 [drx]는 [OU1/2] = [OFF]인 경우 효율성이 없습니다. → 10.3.1 스위칭출력 지연시간 세팅
tS1tS2	히스테리시스 기능 OUT1 / 2 를 위한 배후배경 티치히스테리시스 기능이 설정된 한계값은 스위칭 상태를 변동시킵니다(설정된 간격보다 물체가 접근되거나 또는 더 멀리 떨어짐). [tS1]은 [OU1] = [Hno] 또는 [Hnc]인 경우에만 작동됩니다. [tS2]는 [OU2] = [Hno] 또는 [Hnc]인 경우에만 작동됩니다. → 10.2.6 히스테리시스 기능 OUT1 / OUT2를 위한 배후배경 티치
t-71t-F1t-72t-F2	티치 - 원도 기능 OUT1 / 2를 위한 스위치 포인트선택된 원도 기능을 보유한 출력의 경우 한계값은 스위칭 상태를변동시킵니다 ("near" 간격과 "far" 간격 사이에 물체가 존재 / 존재하지않음). [tn1] = 스위칭포인트 "near" / [tF1] = 스위칭포인트 "far"[tn1] / [tF1]는 [OU1] = [Fno] 또는 [Fnc]인 경우에만 작동됩니다. [tn2] = 스위칭포인트 "near" / [tF2] = 스위칭포인트 "far"[tn2] / [tF2]는 [OU2] = [Fno] 또는 [Fnc]인 경우에만 작동됩니다.(→ 10.2.10 티치 - 원도 기능 OUT1 / OUT2를 위한 스위칭포인트 세팅)
dFo	스위칭출력을 위한 오류 억제시간 세팅본 기능은 측정요소의 단시간 포화를 억제합니다 (이러한 채도는 직접반사 또는 밝기의 강한 변동으로 인해 발생할 수 있습니다). 지연시간이세팅되는 동안, 최근 유효한 측정값이 디스플레이되고 출력 시그널은변경되지 않습니다 (→ 10.3.2 스위칭출력을 위한 오류 억제시간 세팅).
d,5	디스플레이 세팅2 가지 세팅 가능:[on], [OFF][OFF]를 세팅하는 경우, 디스플레이는 30초간 자동으로 스위칭 off 됩니다."power-on" LED만 작동됩니다.버튼을 누를 때마다 15초 동안 디스플레이가 다시 작동됩니다.(→ 10.2.2 디스플레이 세팅)
Uni	디스플레이 단위 세팅[SP1], [SP2], [nP1], [nP2], [FP1], [FP2]를 위한 측정단위 선택옵션:[mm], [Inch](→ 10.2.1 디스플레이 단위선택)

9 작동모드

9.1 run 모드

유닛에 전원공급이 인가되면 동작모드가 시작됩니다.

유닛에 전원공급이 인가되면 Run 모드가 시작됩니다. 이로써 측정과 평가 기능을 수행하고 설정 파라메터로 출력 시그널을 생성합니다.

디스플레이가 현재 거리 또는 물체 반사율을 표시해주고, 출력의 스위칭 상태를 황색 LED로 신호해 줍니다.

측정 거리는 세팅 단위로 디스플레이됩니다.

물체 반사율:

- 값 레인지 1...99

사례:

• r99는 흰색 물체에 반응합니다.
• r20은 회색 물체에 반응합니다.

"up" 또는 "down" 버튼을 통한 두개의 측정값 사이의 스위칭

9.2 디스플레이 모드

파라메터 표시와 설정된 파라메터 값

▶ [Enter] 버튼을 짧게 누르십시오.

▷ 유닛이 디스플레이 모드로 전환됩니다. 내부적으로 제품은 여전히 작동모드를 유지하며. 설정된 파라메터 값을 읽을 수 있습니다:
▶파라메터를 스크롤하기 위하여 "up" / "down" 버튼을 짧게 눌러줍니다.
▶파라메터 값이 표시되도록 ▶ [Enter] 버튼을 짧게 누릅니다.
▷ 추가적인 15초 후에 제품은 Run 모드로 복귀합니다.

9.3 프로그래밍 모드

파라메터값 세팅→10.1 일반적인 파라메터 설정

10 파라메터 세팅

파라메터 값이 설정되는 동안, 본 제품은 내부적으로 작동모드 상태입니다. 본 제품은 파라메터 설정이 완전히 끝나기 전까지 현재의 파라메터를 가지고 감지기능을 계속 수행하게 됩니다.

10.1 일반적인 파라메터 설정

10.1.1 파라메터 값 세팅

파라메터 값을 정하기 전에 디스플레이 단위[Uni]를 먼저 세팅 하십시오. 디스플레이 단위의 추후 변경은 내부적인 환산작업시 라운딩에러로 설정값을 변조시킬 수 있습니다. → 10.2.1 디스플레이 단위선택

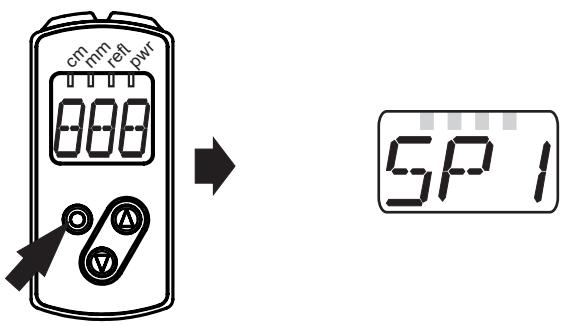

1	파라메터 선택▶ 메뉴 레벨 1에 도달하기 위하여[ENTER] 버튼을 누릅니다. ▶ 요구되는 파라메터가 표시될때까지"up" / "down" 버튼을 누릅니다.
2	파라메터 값 세팅▶ [Enter] 버튼을 짧게 누르십시오. ▷ 현재의 파라메터값이 표시됩니다. ▶ "up" 또는 "down" 버튼을 누르고누른상태를 유지합니다. ▷ 3초동안 현 파라메터 값이 깜박이며디스플레이됩니다. ▶ 버튼을 한번씩 눌러서 설정값을단계별로 증가시키거나 버튼을 계속놀러서 증가시킬 수 있습니다.	120
	값 감소 시키기: 최대 설정 값까지 디스플레이 되도록 하십시오. 그러면, 최소설정값부터 주기가 다시 시작됩니다.
3	파라메터 값의 확인▶ [Enter] 버튼을 짧게 누릅니다.> 메뉴레벨 1로 되돌아갑니다. ▷ 파라메터가 다시 표시 됩니다; 새로운파라메터 값이 유효합니다.
4	추가 파라메터 세팅하기▶ 1단계에서 파라메터를 선택하고 2단계를 계속합니다.
5	파라메터 세팅 종료▸ ▶ 15초를 기다리거나 또는 "up" 그리고 "down" 버튼을 누릅니다.▸ ▶ 필요한 경우, 메뉴레벨 0에 들어가기 위하여 몇번 반복합니다. ▷ 현재의 측정값이 표시됩니다.

10.1.2 메뉴레벨 1에서 메뉴레벨 2로의 변경

▶ [EF] 표시가 나타날 때까지 "down" 버튼을 누르십시오.
▶ [Enter] 버튼을 짧게 누릅니다. ▷ 서브메뉴의 첫번째 파라메터가 표시됩니다 (이 경우: [rES]).

10.1.3 전자적 잠금

유닛은 전자적 잠금기능으로 원치않는 작동을 방지합니다. 판매시, 유닛은 잠금이 해제된 상태입니다.

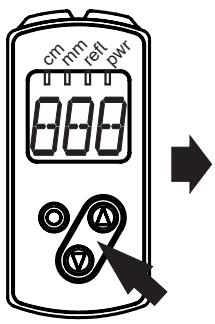

잠금▶ 본 제품이 일반 작동모드에 있는지 확인해 주십시오. ▶ [Lo]가 표시될 때까지 "up" + "down" 버튼 누른상태를 유지합니다. ▷ 유닛은 잠금상태가 됩니다.
잠금상태의 유닛이 작동상태에 있을때 파라메터 값을 변경시키려고 시도하면 [Lo]가 짧게 표시됩니다.
잠금해제▶ [uLo]가 표시될 때까지 "up" + "down" 버튼 누른상태를 유지합니다. ▷ 유닛은 잠금해제 상태가 됩니다.

10.2 기본세팅의 설정

10.2.1 디스플레이 단위선택

파라메터 [SPx], [nPx], [FPx]에 대한 값을 정의하기 전에 디스플레이 단위 [Uni]를 설정하십시오.디스플레이 단위의 추후 변경은 내부적인 환산작업시 라운딩에러로 설정값을 변조시킬 수 있습니다.▸ ▶ [EF]로 전환하십시오.▸ ▶ [Uni]를 선택하고 측정단위를 세팅합니다.측정 표준 단위 선택: [mm], [Inch]▸ ▶ [ENTER]로 확인합니다. ▷ 선택된 단위가 녹색 LED를 통하여 디스플레이에 표시됩니다.

Uni

10.2.2 디스플레이 세팅

▶ [EF]로 전환하십시오. ▶ [diS]를 선택하여 세팅하십시오.2 가지 세팅 가능:[ON]= 측정값 디스플레이가 RUN 모드에서 작동됩니다. [OFF]= 측정값 디스플레이가 Run 모드에서 작동되지 않습니다.버튼을 누르면 15초 동안 최근 측정값이 표시됩니다. ▶ [ENTER]로 확인하십시오. LED는 디스플레이가 끼진 상태에서도 작동됩니다.

d, 5

10.2.3 OUT1 / OUT2 설정

▶ [OU1] / [OU2]를 선택하고 스위칭 기능을 설정합니다.스위칭 기능:[Hno] = 히스테리시스 기능 / normally open,[Hnc] = 히스테리시스 기능 / normally closed[Fno] = 원도 기능 / normally open[Fnc] = 원도 기능 / normally closed. [OFF] = 스위칭 출력이 비활성화되었습니다▶ [ENTER]로 확인하십시오.

OU1OU2

10.2.4 히스테리시스 기능

히스테리시스는 측정범위내에서 측정값이 일정하지 않을 경우, 출력의 스위칭상태가 안정을 유지할 수 있게 합니다. 선택된 스위칭포인트 [SPx]가 세트 포인트입니다. 리셋 포인트는 선택된 스위칭포인트 [SPx] 후에 자동으로 센서에 의하여 세팅됩니다. switch-on 포인트와 리셋 포인트 사이의 정격 거리인 히스테리시스는 데이터시트에 표시되어 있습니다. 히스테리시스는 배후배경의 반사율에 의존합니다.

예: Hno

1. 출력기능 [Hno]의 경우, 물체가 접근하고 세트포인트 (A)에 도달하면 출력이 스위칭됩니다.
2. 물체가 다시 제거되면, 출력은 리셋포인트 (B)가 초과된 이후에 다시 스위칭됩니다. 리셋포인트 (B)가 세트포인트 (A) 보다 큽니다.

출력기능 [Hnc]가 선택되면 세트포인트와 리셋포인트가 전환됩니다. 물체가 접근하면 출력은 스위칭 off 됩니다. 물체가 다시 삭제되면 출력은 스위칭됩니다.

출력의 스위칭 상태

출력기능	물체 거리 (D)	스위칭 상태
[Hno]	D < [SPx]	닫힘
	D > [SPx]	열림
[Hnc]	D < [SPx]	열림
	D > [SPx]	닫힘

10.2.5 히스테리시스 기능 OUT1 / OUT2에 대한 스위칭포인트 세팅

▶ [EF]로 전환하십시오. ▶ [OU1]에서 출력기능 [Hno] 또는 [Hnc]를 선택합니다. ▶ [ENTER]로 확인하십시오. ▶ [SP1]을 선택하고, 세트포인트를 설정하십시오. ▶ [ENTER]로 확인하십시오.

OU1OU2SP1

10.2.6 히스테리시스 기능 OUT1 / OUT2를 위한 배후배경 티치

▶ [EF]로 전환하십시오. ▶ [OU1]에서 출력기능 [Hno] 또는 [Hnc]를 선택합니다. ▶ [ENTER]로 확인하십시오. ▶ [tS1]를 선택합니다. ▷ [SP1]를 위한 파라메터 값이 표시되었습니다. ▶ "up" 또는 "down" 버튼을 누르고 누른상태를 유지합니다. ▷ 3초동안 ▷ 파라메터 값이 점멸됩니다. ▷ 새로운 파라메터값이 디스플레이 됩니다. ▶ [ENTER]로 확인합니다. ▷ 티치값이 [SP1]에 저장됩니다.

OU1OU2t51SP1

10.2.7 동적 히스테리시스

센서에 의해 검출된 측정값은 상황에 따라 다릅니다. 측정값의 가장 큰 변동은 작은 신호 대 노이즈 비율의 경우에 발생합니다. 매우 어두운 타xb이 검출되고 주변광이 매우 많은 경우입니다. 따라서 리셋 포인트는 [SPx]를 선택한 후 센서에 의해 자동으로 설정됩니다.

매우 어두운 배후배경 = 높은 히스테리시스가 선택되었습니다.

매우 밞은 배후배경 = 낮은 히스테리시스가 선택되었습니다.

배후배경이 매우 밝은 경우 (예: 흰색), 검출물체와 배후배경 사이의 최소간격이 줄어들 수 있습니다.

밝은 배후배경은 더 작은 검출물체의 검출을 가능하게 합니다.

10.2.8 원도 기능

각 두개 출력 (OUT1 / OUT2)에 대한 물체검출용 원도 정의가 가능합니다.

물체가 감지되면 스위칭됩니다.

[nPx] = 스위칭포인트 "near"; [FPx] = 스위칭포인트 "far"; FE = 원도

측정값이 스위칭포인트 "near" [nPx]와 스위칭포인트 "far" [FPx] 사이에 존재하는 경우, 출력이 닫합니다 ([OUx] = [Fno]의 경우).

물체가 검출되면 스위칭 off 됩니다.

[nPx] = 스위칭포인트 "near"; [FPx] = 스위칭포인트 "far"; FE = 원도

측정값이 스위칭포인트 "near" [nPx]와 스위칭포인트 "far" [FPx] 사이에 존재하는 경우, 출력이 열립니다 ([OUx] = [Fnc]의 경우).

파라메터 [nP1]과 [FP1]은 티치 기능을 통하여 세팅될 수 있습니다. 리셋

포인트는 센서에 의하여 동적으로 세팅됩니다. →10.2.7 동적 히스테리시스

[nP1]과 [FP1] 사이의 최소거리는 1 mm 입니다.

조건: nP1 < FP1

nP1>FP1의 티칭은 센서에 의하여 적응되지 않습니다.

출력의 스위칭 상태

출력기능	물체 거리 (D)	스위칭 상태
[Fno]	D < [nPx]D > [FPx]	열림
	[nPx] < D < [FPx]	닫힘
[Fnc]	D < [nPx]D > [FPx]	닫힘
	[nPx] < D < [FPx]	열림
두 원도 한계값 ([nPx]와 [FPx])은 하나의 스위칭 히스테리시스와 함께 작동합니다. → 10.2.4 히스테리시스 기능 출력 기능 사례 [Hno]

10.2.9 원도기능 OUT1 / OUT 2에 대한 스위칭포인트 세팅

▶ [EF]로 전환하십시오. ▶ [OU1]에서 출력기능 [Fno] 또는 [Fnc]를 선택합니다. ▶ [ENTER]로 확인하십시오. ▶ [nP1]을 선택하고 스위칭포인트 "near"를 세팅합니다. ▶ [ENTER]로 확인하십시오. ▶ [FP1]을 선택하고 스위칭포인트 "far"를 세팅합니다. ▶ [ENTER]로 확인합니다.

OU1OU2nP1FP1

10.2.10 티치 - 원도 기능 OUT1 / OUT2를 위한 스위칭포인트 세팅

▶ [EF]로 전환하십시오. ▶ [OU1]에서 출력기능 [Fno] 또는 [Fnc]를 선택합니다. ▶ [ENTER]로 확인하십시오. ▶ [EF]로 변경하고 [tn1]을 선택합니다. ▷ [nP1]을 위한 파라메터 값이 표시되었습니다. ▶ "up" 또는 "down" 버튼을 누르고 누른상태를 유지합니다. ▷ 3초동안 ▶ 파라메터 값이 점멸됩니다. ▷ 새로운 파라메터값이 디스플레이 됩니다. ▶ [ENTER]로 확인하십시오. ▶ [EF]로 변경하고 [tF1]을 선택합니다. ▷ [FP1]을 위한 파라메터 값이 표시되었습니다. ▶ "up" 또는 "down" 버튼을 누르고 누른상태를 유지합니다. ▷ 3초동안 파라메터 값이 점멸됩니다. ▷ 새로운 파라메터값이 디스플레이 됩니다. ▶ [ENTER]로 확인합니다.

OU1OU2EN1FF1nP1FP1

10.3 확장된 기능

10.3.1 스위칭출력 지연시간 세팅

▶ [EF]로 전환하십시오. ▶ "up" 또는 "down" 버튼을 보유한 파라메터를 선택합니다. [dSx] = switch-on 지연; [drx] = switch-off 지연 ▶ [Enter] 버튼으로 파라메터값 세팅:▷ 세팅된 파라메터값이 표시됩니다. ▶ "up" 또는 "down" 버튼을 누르고 최소한 3초동안 누른 상태를 유지합니다. ▶ 파라메터 값이 점멸됩니다. ▶ "up" 또는 "down" 버튼을 통하여 파라메터 값을 세팅합니다.세팅범위 [s]: 0.1초 간격으로 0 / 0.1...5초(0 = 지연시간이 작동되지 않음)▶ [ENTER]로 확인합니다.

EF d51 dr1 d52 dr2

10.3.2 스위칭출력을 위한 오류 억제시간 세팅

▶ [EF]로 전환하십시오. ▶ "up" 또는 "down" 버튼을 보유한 파라메터 [dFo]를 선택합니다. ▶ [Enter] 버튼으로 파라메터값 세팅:▷ 세팅된 파라메터값이 표시됩니다. ▶ "up" 또는 "down" 버튼을 누르고 최소한 3초동안 누른 상태를 유지합니다. ▶ 파라메터 값이 점멸됩니다. ▶ "up" 또는 "down" 버튼을 통하여 파라메터 값을 세팅합니다.세팅범위 [s]: 0.1초 간격으로 0 / 0.1...5초▶ [ENTER]로 확인합니다.

EFdFo

10.3.3 10.3.3 모든 파라메터를 공장 설정상태로 리셋하기

▶ [EF]로 전환하십시오. ▶ "up" 또는 "down" 버튼을 보유한 [rES]를 선택하고, [Enter] 버튼을 누릅니다. ▶ [rE]가 표시됩니다. ▶ "up" 또는 "down" 버튼을 누르고 [---]가 표시될때까지 누른 상태를 유지합니다. ▷ 모든 파라메터는 공장설정상태로 재설정 됩니다. ▶ [Enter] 버튼을 짧게 누릅니다.

EFr-ES

11 IO-Link

11.1 일반정보

본 유닛은 작동을 위하여 IO-Link 가능 모듈 (IO-Link 마스터)을 요구하는 IO-Link 커뮤니케이션 인터페이스를 보유합니다.

IO-Link 인터페이스는 프로세스 및 진단 데이터에 직접 액세스를 가능하게하고, 작동 진행중 파라메터 세팅에 대한 가능성을 제공합니다.

추가로, USB 어댑터 케이블로 point-to-point 접속을 통하여 커뮤니케이션이 가능하도록 합니다.

IO-Link에 관한 상세정보: www.ifm.com

11.2 각 디바이스에 관한 정보

IO-Link 디바이스 설정을 위하여 요구되는 IODDs와 센서값에 관한 상세정보, 진단정보 및 파라메터 등은 개요 테이블에 있는 www.ifm.com에서 찾아 보실 수 있습니다.

11.3 파라메터 세팅 툴

IO-Link의 하드웨어 및 소프트웨어에 대한 모든 필요한 정보: www.ifm.com

11.4 기능

모든 기능 및 측정 데이터를 IO-Link와 함께 사용할 수 있으며, 또한 유닛에 있는 디스플레이와 누름버튼을 통하여 액세스될 수 있습니다.

프로세스 데이터 값은 측정거리와 물체 반사율을 포함합니다.

모든 기능은 IODD에 상세하게 설명되어 있습니다.

12 셋업/작동

▶ 설치, 전기적 연결, 프로그래밍 작업후 유닛이 정확히 작동되고 있는지를 점검하십시오.

▷ 셋업이 정확히 이루어진 경우 물체와의 간격이 표시 됩니다.

레이져 다이오드 수명: 50,000 시간

12.1 오류표시

디스플레이	추정되는 원인	스위칭 출력
		[Hno]	[Hnc]	[Fno]	[Fnc]
[- - ]	과다광선, 예: 반사되는 표면	ON	OFF	OFF	ON
[--]	광선 불충분, 검출물체 없음	OFF	ON	OFF	ON
[nEA]	검출물체가 측정 레인지 < 25 mm를 벗어난 경우	ON	OFF	OFF	ON
[FAr]	검출물체가 측정 레인지 > 330 mm를 벗어난 경우	OFF	ON	OFF	ON
[OFF]	레이저가 스위칭 off 되었습니다.	OFF	ON	OFF	High
[Erp]	타당성 (예: 물체가 너무 빠름)	X1)	X1)	X1)	X1)
[SC]	모든 스위칭 출력 합선발생

1) 변경되지 않음

13 유지보수, 수리 및 폐기

고장난 센서의 수리는 반드시 제조업체에 문의하십시오.

▶유닛의 전면렌즈를 오염으로 부터 보호하십시오.
▶ 유닛을 사용한 후, 각국의 적용 규정을 준수하여 친환경적인 방법으로 폐기하십시오.
▶ 모듈 덮개를 열고자 시도하지 마십시오. 내부에는 사용자가 수리 할 수 있는 구성요소가 없습니다.

14 도면

치수를 mm로 표시

1:3자릿수 알파벳-숫자 디스플레이/LED 기능 디스플레이

2: 프로그래밍 버튼

15 공장설정상태

파라메터	세팅 영역	공장설정상태	자가 설정
Uni	mm, inch	mm
OU1	Hno, Hnc, Fno, Fnc, OFF	Hno
SP1	30...300	300
nP1	30...300	90
FP1	30...300	110
OU2	Hno, Hnc, Fno, Fnc, OFF	Hno
SP2	30...300	30
nP2	30...300	190
FP2	30...300	210
dS1	0...0.1...5	0 s
dr1	0...0.1...5	0 s
dS2	0...0.1...5	0 s
dr2	0...0.1...5	0 s
dFo	0...0.1...5	0.1 s
diS	On / OFF	On

기술 데이터 및 상세정보: www.ifm.com
