사용 설명서 FCWR OLYMPUS

Olympus 제품을 구입해 주셔서 감사합니다. 안전을 위해 사용하시기 전에 이 사용 설명서를 반드시 숙지하시기 바랍니다. 또한, 향후 참조를 위해 이 설명서를 사용하기 쉬운 곳에 보관하십시오. 플래시 및 무선 수신기 사용 설명서도 반드시 숙지하셔야 합니다. 구매 국가 또는 지역 이외에서 제품을 사용할 경우 현지 규정에 위배될 수도 있습니다. Olympus는 이 경우 어떠한 책임이 지지 않습니다.

1 MODE(플래시 제어 모드) 2 +/-(플래시 보정)/ RATIO(플래시 강도) 3 FP(수퍼 FP) 플래시 4 CH(통신 채널) 5 RATIO(플래시 강도) 6 그룹 A 설정 7 그룹 B 설정 8 그룹 C 설정 9 d(키 잠금 모드)82

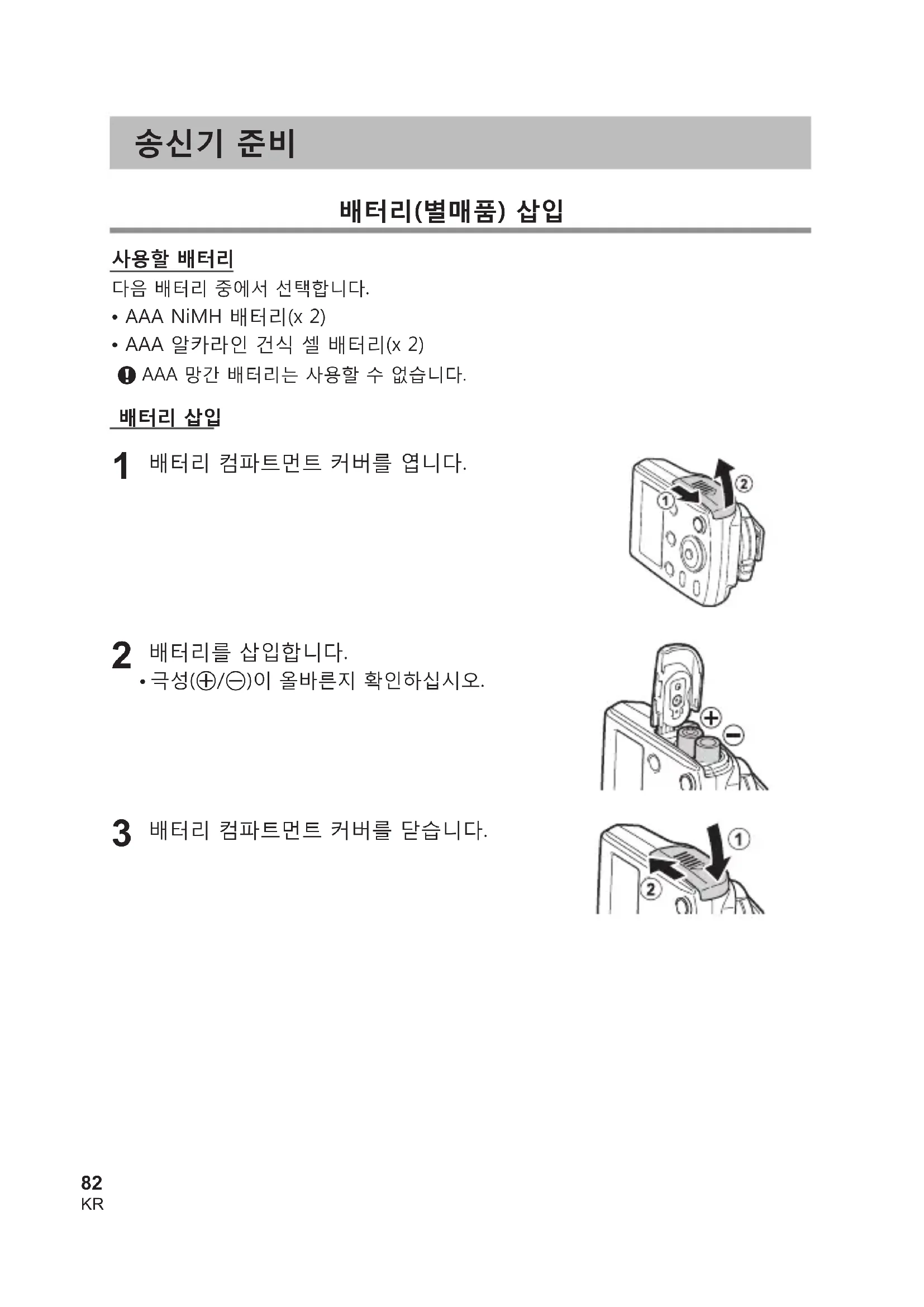

배터리(별매품) 삽입배터리(별매품) 삽입

AAA 알카라인 건식 셀 배터리(x 2)

AAA 망간 배터리는 사용할 수 없습니다.

극성(+/-)이 올바른지 확인하십시오.

배터리 컴파트먼트 커버를 닫습니다.83

카메라에 송신기 부착 카메라에 송신기 부착

송신기와 카메라가 모두 꺼져 있는지 확인하십시오.

전기 접촉부에 먼지나 물기가 묻어 있으면 오작동이 발생할 수 있습니다. 송신기를 카메라에 부착하기 전에 먼지나 물기를 모두 닦아내십시오.

송신기를 핫슈 안으로 끝까지 삽입합니다.

위 절차의 1단계를 수행하고 핫슈에서 송신기를 분리합니다.84

표시가 제어판의 중심에 나타나면 배터리 잔량이 매우 적은 것입니다. 가능한 빨리 배터리를 교체하십시오. ON/OFF 버튼을 누르십시오. 슬립 모드/자동 전원 끄기슬립 모드/자동 전원 끄기

일부 카메라의 경우 카메라가 슬립 모드로 전환되면 송신기도 슬립 모드로

아무런 작동 없이 약 60초가 경과되면 전원이 자동으로 꺼집니다. 송신기를 다시 사용하려면 ON/OFF(켜기/끄기) 버튼을 누릅니다.85

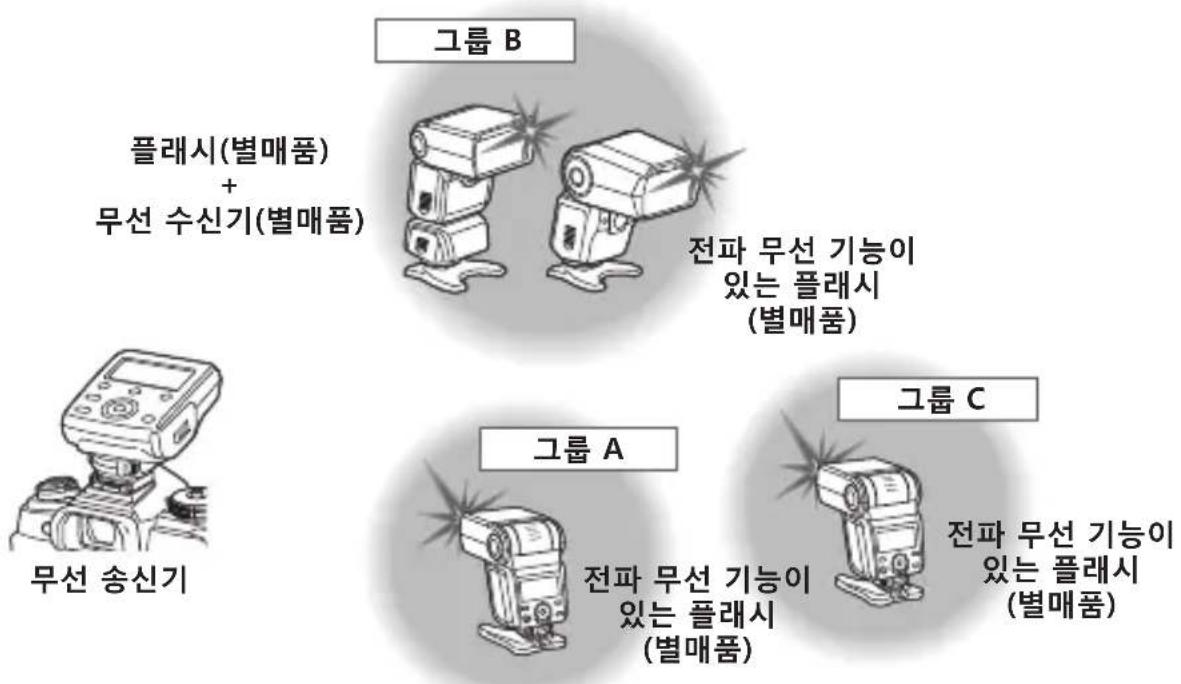

이 무선 송신기를 사용하여 전파 통신을 통해 여러 수신기를 제어할 수 있습니다. 이 기능은 전파 무선 기능을 지원하는 Olympus 제품에서만 작동합니다. 전파 무선 기능을 지원하는 제품에 대한 자세한 내용은 Olympus 웹 사이트를

수신기 그룹을 최대 세 개까지 제어할 수 있습니다. 각 그룹 내에서 플래시는 동일한 설정으로 발광합니다. 이 기능을 통해 다양한 조명 효과를 사용하여 촬영할 수

이 무선 송신기와의 최대 전파 무선 통신 거리는 약 30미터(Olympus 측정

이 때, 장애물, 차폐물 또는 다른 장치와의 전파 간섭이 없다고 가정합니다.

통신 거리는 장치의 위치, 주변 환경, 기상 조건 및 기타 요인에 따라 더 짧아질

이 제품은 무선 통신용으로 2.4GHz 대역을 사용합니다. 하지만 이와 똑같은 주파수가 다른 무선 장치에 사용될 수도 있습니다.86

OK 버튼 Ch 버튼MODE 버튼TEST 버튼그룹 버튼

카메라에서 플래시 모드를 설정합니다.

자세한 내용은 카메라 설명서를 참조하십시오.

그런 다음 그룹 버튼을 눌러서 통신 그룹을 선택합니다.

플래시 제어 모드를 선택하고 설정을 조정합니다.

자세한 내용은 플래시 제어 모드에 대한 설명(P. 87 ~ 88)을

이 통신 그룹을 사용하지 않으려면“Off”를 선택합니다.

Ch 버튼을 눌러서 CH를 강조 표시합니다. 그런 다음 다이얼을 돌려서 통신 채널을 선택합니다. OK 버튼을 눌러서 확인합니다.

SCAN*을 선택하거나 1 ~ 15의 채널을 선택할 수 있습니다.

• 다른 장치와의 간섭으로 인해 통신 상태가 좋지 않을 때 이 설정을 선택하십시오. 미사용 채널이 자동으로 나타나면 OK 버튼을 다시 한 번 눌러서 확인합니다.

수신기 채널을 송신기 채널에 맞춥니다.

TEST 버튼을 눌러서 플래시를 확인합니다.87

자동 플래시 제어 기능을 사용하여 촬영(TTL 모드) TTL 모드는 카메라 렌즈를 통해 밝기에 따라 플래시 레벨을 조정합니다. Olympus TTL 모드를 지원하는 카메라에서는 이 모드를 사용할 수 있습니다. 호환 카메라 목록은 Olympus 웹 사이트를 참조하십시오.

MODE 버튼을 누릅니다. 그런 다음 다이얼을 돌려서 TTL을 선택합니다. OK 버튼을 눌러서

버튼을 눌러서 +/- RATIO를 강조 표시합니다. 그런 다음 다이얼을 돌려서 설정을 조정합니다.

플래시 보정은 -5 ~ +5 범위에서 설정할 수 있습니다.OK 버튼을 누릅니다. 플래시 강도 수동 설정(M 모드) 플래시가 선택한 강도로 발광됩니다. Olympus 통신 기능을 지원하지 않는 카메라에서는 이 모드를 사용할 수 있습니다.

MODE 버튼을 누릅니다. 그런 다음 다이얼을 돌려서 M을 선택합니다. OK 버튼을 눌러서

플래시 강도(RATIO)를 설정합니다.

버튼을 눌러서 RATIO를 강조 표시합니다. 그런 다음 다이얼을 돌려서 설정을 조정합니다.

플래시 비율은 1/1 ~ 1/128* 범위에서 설정할 수 있습니다.*1 조정 단위로 1/2EV 또는 1/3EV를 선택할 수 있습니다. (P. 90)*2 눈금 디스플레이에서 는 현재 선택된 설정입니다. 는 이전 설정입니다.OK 버튼을 누릅니다. MODE

빠른 셔터 속도로 플래시 발광(FP TTL 모드/ FP M 모드) 플래시 동기화 속도보다 더 빠른 셔터 속도로 플래시를 사용하여 촬영할 수 있습니다. 이러한 모드는 조리개를 넓혀서 배경을 흐리게 한 상태로 인물 사진을 촬영하려는 경우 또는 빠른 셔터 속도를 사용하여 배경에 나타나는 블로운 아웃 하이라이트를 줄이려는 경우에 유용합니다.일반 TTL 모드 또는 M 모드에서는 가이드 번호가 더 낮습니다.

MODE 버튼을 누릅니다. 그런 다음 다이얼을 돌려서 TTL 또는 M을

선택합니다. OK 버튼을 눌러서 확인합니다.

화살표 패드의 HIF를 눌러서 FP를 강조 표시합니다. 그런 다음 다이얼을 돌려서“On”을

FP TTL 모드에서 플래시 보정(+/-) 설정

버튼을 눌러서 +/- RATIO를 강조 표시합니다. 그런 다음 다이얼을 돌려서

플래시 보정은 -5 ~ +5 범위에서 설정할 수 있습니다. OK 버튼을 누릅니다.

FP M 모드에서 플래시 강도(RATIO) 설정

버튼을 눌러서 +/- RATIO를 강조 표시합니다. 그런 다음 다이얼을 돌려서 설정을 조정합니다.

플래시 비율은 1/1 ~ 1/128*

*1 조정 단위로 1/2EV 또는 1/3EV를 선택할 수 있습니다. (P. 90)*2 눈금 디스플레이에서 는 현재 선택된 설정입니다. 는 이전 설정입니다. OK 버튼을 누릅니다. MODE

MENU/b 버튼 우발적인 작동 방지(키 잠금 모드) 촬영 중에 버튼이나 다이얼이 실수로 작동되지 않도록 할 수 있습니다.

d가 제어판에 나타날 때까지 MENU/b 버튼을 누른 상태로 유지합니다.

모드를 취소하려면 제어판에서 d가 사라질 때까지 MENU/b를 누른 상태로 유지합니다. MODE

Off TTL RATIO MENU 화면의 설정 다양한 기능을 구성하여 무선 송신기를 더 쉽게 사용할 수 있습니다. 설정 절차 설정 절차

OK 버튼F(화살표 패드)MENU/G 버튼

화살표 패드의 FG를 누르고 기능 이름을 선택합니다.

다이얼을 돌려서 설정을 선택한 다음, OK 버튼을 눌러서 확인합니다.90

구성 가능한 기능구성 가능한 기능 은 기본 설정을 나타냅니다. EV step: #+/-(플래시 보정/플래시 강도) 조정량을 변경할 수 있습니다. 1/3 / 1/2 Back light mode: 제어판의 백라이트를 설정할 수 있습니다. Auto(작동 시 백라이트가 켜짐.) / On(백라이트가 항상 켜짐.) / Off(백라이트가 항상 꺼짐.) Back light timer: 제어판의 백라이트 꺼짐 시점을 설정할 수 있습니다. 아무런 작동도 하지 않을 때 백라이트가 자동으로 꺼질 때까지의 시간(초)을 선택할 수

안전한 사용을 위해 경고와 주의를 꼼꼼히 읽어주십시오. 이 안전 주의사항은 사용자와 주변 사람들을 보호하고 재산상의 손실을 예방하기 위한 것입니다.

이 기호가 표시된 주의사항을 지키지 않을 경우 부상이나 사망 사고로 이어질 수 있습니다.

플래시를 가연성 가스나 폭발성 가스 등이 대기 중에 존재할 위험이 있는 장소에서는 사용하지 마십시오. 인화, 폭발의 원인이 될 수 있습니다.

본 제품을 직접 납땜하거나 수정, 모델 변경 또는 분해하지 마십시오.

플래시의 발광 부분을 손으로 가리지 않도록 하고, 연속 사용 후에는 발광 부분을 만지지 마십시오. 화상을 입을 수 있습니다.

장치 내부에 물이나 이물질이 들어갈 경우 화재나 전기 쇼크를 야기할 수 있습니다. 장치가 물에 잠기거나 노출된 경우, 또는 내부에서 이물질이 발견된 경우에는 즉시 전원을 끄고 주의하여 배터리를 빼주십시오. 판매처 또는 Olympus 공식 서비스 센터에 문의하십시오.

교통사고를 예방하기 위해 차량 운전자를 향해 직접 플래시를 터뜨리지

플래시나 AF 보조광을 사람(특히 영유아)과 가까운 거리에서 사용하지 마십시오. 아이들의 손이 닿지 않는 곳에 보관하십시오. 플래시 빛이 시력 손상을 초래할 수 있습니다.

회로 단락을 방지하기 위해 외부 씰링(절연 코팅)이 손상된 배터리는 사용하지

오래된 배터리와 새 것, 또는 다른 제조업체의 배터리를 함께 사용하지

배터리의 (+)나 (-) 부분에 금속과 같은 물질을 연결하지 마십시오.91

이 기호가 표시된 주의사항을 지키지 않을 경우 부상이나 사망 사고로 이어질 수 있습니다.

냄새나 소음 또는 연기 등 비정상적인 상태가 발견되면 사용을 중지하십시오. 그렇지 않으면 화재 또는 화상 사고가 발생할 수 있습니다. 화상을 입을 수도 있으므로 주의하여 배터리를 빼낸 후 판매처 또는 Olympus 공식 서비스 센터에 문의하십시오.

정품이 아닌 배터리를 사용할 경우 폭발의 위험이 있습니다.

젖은 손으로 작동하지 마십시오. 오작동 또는 전기 쇼크를 유발할 수

직사광선이 비추는 곳, 맑은 날의 밀폐된 차량 안, 히터 근처 등 고온에 노출된 장소에서 배터리를 사용하거나 보관하지 마십시오.

연속 반복된 발광은 건강에 좋지 않은 영향을 줄 수 있습니다.

접점에 먼지나 물이 있으면 고장의 원인이 될 수 있습니다. 플래시를 카메라에 연결하기 전에 먼지, 물 및 기타 이물질을 제거합니다. 전파 무선 기능 사용

전파 무선 통신 기능을 사용하는 경우 현지 법률 및 규정을 모두

구매 국가 이외에서 제품을 사용할 경우 전파 관련 현지 규정에 위배될 수도 있습니다. Olympus는 이 경우 어떠한 책임이 지지 않습니다.

의료 장비가 있는 병원 및 기타 장소에서는 제품을 끄십시오. 제품의 무선 전파가 의료 장비에 나쁜 영향을 미치면 오작동으로 인한 사고가 발생할 수 있습니다.

비행기에 탑승할 경우 제품을 끄십시오. 탑승 중에 무선 장치를 사용하면 안전한 항공기 운항을 저해할 수 있습니다. 기자재의 명칭: 특정소출력 무선기기(무선데이터통신시스템용 무선기기) 모델명: IM012 인증번호: R-C-OLY-IM012

약 30m 주파수 2.4GHz 대역 채널 수 15(송신기 모드 시, 자동 채널 설정 기능 제공) 그룹 수 3, 최대 장치 수: 무제한 플래시 제어 모드 TTL / MANUAL / FP TTL / FP MANUAL / Off 플래시 보정 ±5EV(단위: 1/3EV 또는 1/2EV)

1/1 ~ 1/128(단위: 1/3EV 또는 1/2EV) 작동 가능 지속 시간*

약 6.4시간(AAA 알카라인 건식 셀 배터리 사용 시) 전원 공급 AAA 알카라인 건식 셀 배터리 x 2 / AAA NiMH 배터리 x 2 방수 기능(등급) 1급(IPX1)

-10 ~ 40ºC / 30 ~ 90% 보관 보장 온도/습도 -20 ~ 60ºC / 10 ~ 90% 크기 약 59.5(W) x 51.0(H) x 67.4(D)mm [돌출 부품 제외] 중량 73 g [배터리 제외] 사양은 예고 없이 변경될 수 있습니다. *1 이러한 값은 Olympus 테스트 조건에 근거하며 촬영 조건에 따라 다를 수 있습니다. 이러한 값은 새 배터리 또는 완전히 충전된 충전식 배터리를 사용한다고 가정합니다. *2 저온에서는 사용하기 전에 배터리를 예열하십시오. 예를 들면 배터리를 의복 주머니 안에 넣으십시오.93 KR94 CHT 感謝您購買這款 Olympus 產品。 為了確保您的安全，請在使⽤前仔細閱讀本使⽤⼿冊。 此外請保留⼿冊以便將來參考。 請務必要閱讀閃光燈以及無線接收器的使⽤⼿冊。 如果您在購買的國家或地區以外使⽤產品，可能會違反當地法規。在這種情況下， Olympus 不承擔責任。
