사용 설명서 PTEP14 OLYMPUS

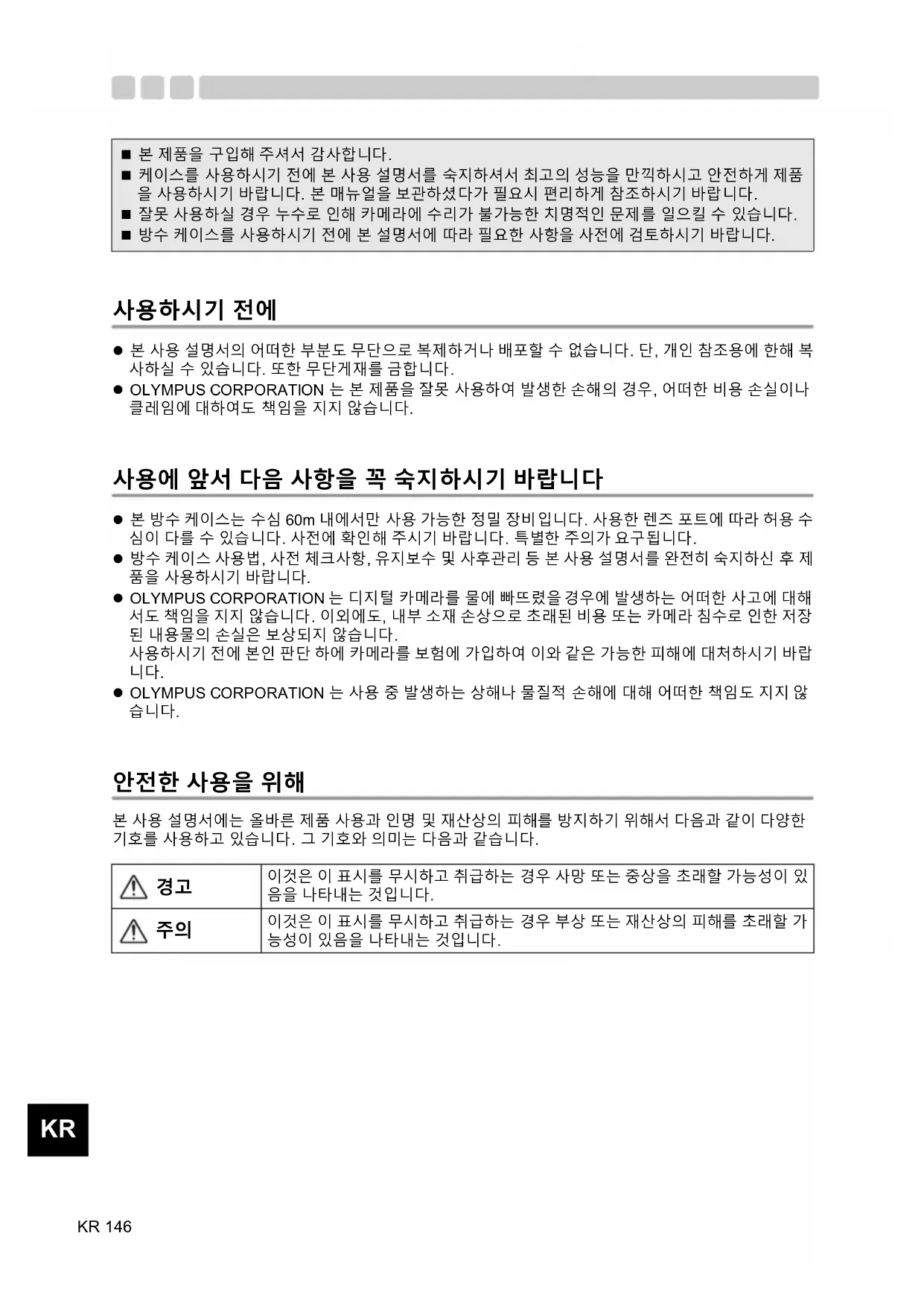

z 본 사용 설명서의 어떠한 부분도 무단으로 복제하거나 배포할 수 없습니다. 단, 개인 참조용에 한해 복 사하실 수 있습니다. 또한 무단게재를 금합니다. z OLYMPUS CORPORATION 는 본 제품을 잘못 사용하여 발생한 손해의 경우, 어떠한 비용 손실이나 클레임에 대하여도 책임을 지지 않습니다. 사용에 앞서 다음 사항을 꼭 숙지하시기 바랍니다 z 본 방수 케이스는 수심 60m 내에서만 사용 가능한 정밀 장비입니다. 사용한 렌즈 포트에 따라 허용 수 심이 다를 수 있습니다. 사전에 확인해 주시기 바랍니다. 특별한 주의가 요구됩니다. z 방수 케이스 사용법, 사전 체크사항, 유지보수 및 사후관리 등 본 사용 설명서를 완전히 숙지하신 후 제 품을 사용하시기 바랍니다. z OLYMPUS CORPORATION 는 디지털 카메라를 물에 빠뜨렸을 경우에 발생하는 어떠한 사고에 대해 서도 책임을 지지 않습니다. 이외에도, 내부 소재 손상으로 초래된 비용 또는 카메라 침수로 인한 저장 된 내용물의 손실은 보상되지 않습니다. 사용하시기 전에 본인 판단 하에 카메라를 보험에 가입하여 이와 같은 가능한 피해에 대처하시기 바랍

z OLYMPUS CORPORATION 는 사용 중 발생하는 상해나 물질적 손해에 대해 어떠한 책임도 지지

본 사용 설명서에는 올바른 제품 사용과 인명 및 재산상의 피해를 방지하기 위해서 다음과 같이 다양한 기호를 사용하고 있습니다. 그 기호와 의미는 다음과 같습니다. 본 제품을 구입해 주셔서 감사합니다. 케이스를 사용하시기 전에 본 사용 설명서를 숙지하셔서 최고의 성능을 만끽하시고 안전하게 제품 을 사용하시기 바랍니다. 본 매뉴얼을 보관하셨다가 필요시 편리하게 참조하시기 바랍니다. 잘못 사용하실 경우 누수로 인해 카메라에 수리가 불가능한 치명적인 문제를 일으킬 수 있습니다. 방수 케이스를 사용하시기 전에 본 설명서에 따라 필요한 사항을 사전에 검토하시기 바랍니다.

이것은 이 표시를 무시하고 취급하는 경우 사망 또는 중상을 초래할 가능성이 있 음을 나타내는 것입니다.

이것은 이 표시를 무시하고 취급하는 경우 부상 또는 재산상의 피해를 초래할 가 능성이 있음을 나타내는 것입니다. PT-EP14_KR.Book 146 ページ ２０１６年７月１４日　木曜日　午後４時５０分KR 147

1 영아, 유아 및 어린이의 손이 닿지 않는 곳에 보관하시기 바랍니다. 그렇지 않을 경우, 다음과 같은 사 고의 원인이 됩니다.

• 높은 곳에서 떨어뜨릴 경우 신체적인 손상을 입습니다.

• 개폐 부분에 걸릴 경우 신체적인 손상을 입습니다.

• 작은 부품, O-링, 실리콘 윤활제, 실리카겔을 삼킬 우려가 있습니다. 작은 부품을 삼켰을 시에는 즉

2 디지털 카메라의 배터리를 제거한 후 방수 케이스에 카메라를 보관하시기 바랍니다. 그렇지 않을 경우, 배터리액 유출 및 화재의 원인이 됩니다. 3 본 방수 케이스에 카메라를 설치한 상태에서 누수가 발생한다면 즉시 카메라의 배터리를 제거해야 합 니다. 그렇지 않을 경우, 수소로 인한 화재 및 폭발의 위험이 있습니다. 4 본 제품의 소재는 수지로 되어 있습니다. 그러므로, 바위나 기타 단단한 물질의 심한 충격으로 인해 파 손되면 상해를 입을 수 있습니다. 특별한 주의가 요구됩니다.

1 분해하거나 개조하지 마십시오. 누수 또는 고장의 원인이 될 수 있습니다. OLYMPUS CORPORATION 가 지정하지 않은 부품으로 수리, 변경 또는 분해하여 이미지 데이터가 손실된 경우 , 당사는 손상에 대해 책임지지 않습니다. 2 다음과 같은 장소에서 제품을 사용하거나 보관할 경우 작동 오류, 고장, 손상, 화재, 내부 결로 또는 누 수 등이 발생할 수 있으므로 이러한 장소는 피하도록 주의하십시오.

• 직사광선에 노출되어 있거나 자동차 내부처럼 온도가 매우 높은 곳

• 온도와 습도가 높은 장소 또는 온도 변화가 심한 곳

• 근처에 휘발성 물질이 있는 경우 3 모래, 흙이나 먼지가 있는 곳에서 케이스를 열고 닫을 경우 방수 기능 저하로 누수의 원인이 됩니다.

4 본 제품은 제품 내부의 카메라에 미치는 충격을 완화시키는 케이스가 아닙니다. 디지털 카메라가 내 부에 들어있는 채로 충격이 가해지거나 무거운 물체를 올려놓을 경우, 디지털 카메라가 손상될 수 있 습니다. 특별히 주의하여 취급해 주십시오.

간접적 (약제가 기화된 상태) 으로 사용한 경우, 고압등으로 인해 케이스가 파손될 수도 있습니다. 6 케이스를 주머니에 넣거나 손에 든 채로 물에 들어갈 경우, 물에 빠뜨릴 수 있으며 부주의한 사용으로 인해 누수를 일으킬 수 있는 원인이 될 수도 있습니다. 손으로 건네줄 때 등 취급에는 각별한 주의가

케이스를 알코올, 가솔린, 휘발성 유기 용매나 화학 세제 등으로 세척하 지 마십시오. 깨끗한 물이나 미지근한 물로도 충분히 세척이 가능합니

부식 방지제를 사용하지 마십시오. 본 케이스의 금속 부분은 스테인레 스 스틸이나 합금으로 이루어져 있으므로 물을 이용해 충분히 세척할 수

시판용의 서리 제거제를 사용하지 마십시오. 정해진

실리콘 O-링에 정해진 윤활제만 사용하십시오. 그렇지 않을 경우 O-링 표면이 약화되거나 누수의 원인이 됩니다.

수리 또는 다른 용도로 접착제를 사용하지 마십시오. 수리가 필요한 경 우에는 해당 지역의 서비스 센터 또는 대리점에 문의하시기 바랍니다. PT-EP14_KR.Book 147 ページ ２０１６年７月１４日　木曜日　午後４時５０分KR 148

7 누수 등으로 케이스 내부 또는 카메라가 젖었을 경우에는 즉시 물기를 완전히 제거하고 지역 서비스 센터 또는 대리점에 문의하십시오. 8 다이얼이나 삼각대 포트와 같이 돌출 부분에 무리한 힘을 가하지 마십시오. 9 항공 운반시에는 O-링을 제거해야 합니다. 그렇지 않을 경우, 공기 압력으로 인해 케이스가 열리지 않

0 디지털 카메라의 안전한 사용을 위해 디지털 카메라 사용 설명서를 꼭 숙지하시기 바랍니다. a 본 제품의 밀봉 시에 O-링 및 접촉면 사이에 이물질이 들어가면 방수성이 저하되어 누수의 원인이 될 수 있습니다. 각별히 주의해 주십시오. PT-EP14_KR.Book 148 ページ ２０１６年７月１４日　木曜日　午後４時５０分KR 149

아래의 구성품이 모두 포함되어 있는지 확인하시기 바랍니다. 부품이 들어있지 않거나 손상된 상태라면 가까운 올림푸스 대리점으로 문의하십시오. 구입한 지 얼마 되지 않은 경우에도 반드시 유지관리를 실시해 주십시오. 유지관리를 소홀히 할 경우, 누수의 원인이 될 수 있습니다. 케이스 유지관리 방법에 대해서는 P.166를 참조하시기 바랍니다.

• 실리카겔(1g)(SILCA-5S)• 핸드 스트랩• 실리콘 윤활제(PSOLG-2)•O- 링 제거용 픽• 케이스 본체 (PT-EP14) (전면과 후면 케이스 모두에 O-링이 설치되어 있는지 확인하십시오.)

• 표시가 된 부품은 디지털 카메라 조작시 이용 가능합니다. 따라서 케이스의 조작 부품 사용시 디지털 카메라 의 해당 기능을 수행할 수 있습니다. 자세한 사항은 디지털 카메라 사용 설명서를 참조하시기 바랍니다. 1 개폐 다이얼 2 락 노브 3 슬라이드 락

7 모드 다이얼 잠금 장치 8 액세서리 부착부 9 줌 다이얼

a 광섬유 케이블 삽입 슬롯 b HDR버튼

t 십자버튼 W u 모니터 창 v 모니터 후드 w O-링 x 모니터 내부 후드 y 픽업 파인더 z 삼각대 포트 PT-EP14_KR.Book 152 ページ ２０１６年７月１４日　木曜日　午後４時５０分KR 153

제공된 부속품 사용하기 모니터 후드 탈착 방법

모니터 창 상단의 왼쪽과 오른쪽 핀에 모니터 후드의 구멍을 끼웁니다. 파인더 창에 모니터 후드를 장착합니다. 모니터 창 하단 레일에 모니터 후드의 하단 프레임을 끼웁니다.

바깥쪽으로 벌려 모니터 창 하단 레일에서 모니터 후드를 제거합니다. 모니터 창 상단의 왼쪽과 오른쪽 핀에서 모니터 후드를 제거합니다. 파인더 창에서 모니터 후드를 제거합니다. 프론트 캡 분리와 설치 방법

포트링의 슬라이드 고정(2)을 밀면서 포트링(1)을 돌립니다.프론트 캡을 분리합니다. 프론트 캡의 오른쪽과 왼쪽 돌출부를 포트링의 오목한 부분에 맞춥니다. 포트링(3)을 돌려 고정합니다.

렌즈 포트 설치(별매) 이 제품을 사용하려면 별매 렌즈 포트, 줌 기어, 반사 방지 링이 필요합니다. 결합할 경우, 사용하는 렌즈 와 호환되는지 확인해 주십시오 (P.168). 렌즈 포트 의 탈착 방법 이 케이스는 케이스 전면에 렌즈용 방수 포트를 장착하여 사용할 수 있습니다. 처음 준비 시에는 렌즈 포트의 사용 설명서를 따라 주십시오. 렌즈 포트 PPO-EPXXX의 경우

케이스의 렌즈 포트에 부착합니다. 그런 다음, 포트링(2)을 돌려 고정시킵니다. 포트링이 고정되어 있는지 확인합니다.

포트링(3)의 슬라이드 락을 슬라이딩하면서 포트링(4)을 돌립니다. 그런 다음, 렌즈 포트를 빼냅니다. 포트 어댑터(PAD-EP08)의 경우

조심하여 포트 어댑터를 렌즈 포트(1)반 시계계 반대 방향으로 돌려 고정합니다. 포트링(2)의 오목 부분에 포트 어댑터의 왼쪽과 오른쪽 돌출부를 끼웁니다. 렌즈 포트에 포트 어댑터를 정확하게 돌려 고정합니다. 포트링을 돌려 고정시킵니다. 포트링이 고정되어 있는지 확인합니다.

포트링의 슬라이드 락을 슬라이딩하면서 포트링을 돌립니다. 렌즈 포트와 포트 어댑터를 제거합니다. 렌즈 포트에서 포트 어댑터를 돌려 제거합니다. 포트 어댑터를 제거하기 어려운 경우, 케이스에 장착된 상태에서 렌즈 포트를 돌려 느슨하게 합니다.

카메라와 함께 제공된 플래시를 사용하는 경우, 산광기를 접속합니다. 렌즈 포트와 호환되는 확산판을 사용합니다. 1 포트 어댑터에 산광기를 접속합니다. 2 케이스 본체에 렌즈 포트의 스트랩을 설치합니다. 3 케이스에 확산판을 장착합니다. 렌즈 포트에서 확산판(포트 어댑터와 함께) 제거기 산광기를 제거하려면 케이스 본체에서 포트 어댑터를

케이스에 장착하기 전에 디지털 카메라를 준비하십시오.

케이스를 사용 중에는 배터리 교환이 불가능합니다. 사용하기 전에 배터리 잔여량이 충분한지 확인해 주

사진 저장용 메모리가 촬영할 사진들을 저장하기에 충분한지 확인하십시오.

3. 카메라에서 스트랩, 렌즈 캡 필터, 아이컵을 제거해 주십시오.

이런 부속품들을 제거하지 않고 디지털 카메라에 장착할 경우, 케이스가 올바르게 잠기지 않고 누수의 원 인이 될 수 있습니다.

줌 기어 또는 포커스 기어를 부착합니다. 반사 방지 링을 부착합니다. 장착 및 설치 순서는 렌즈 P.168 에 따라 다를 수 있습니다. 줌 기어와 반사 방지 링의 콤비네이션에 대한 자세한 것은 P.168를 참조하십시오.

5. "내장 EVF 자동 스위치" 설정을 끕니다.

u 버튼을 눌러 파인더와 모니터 표시를 전환합니다. 이 설정이 켜져 있으면 아이 센서가 활성화되고 파인더 표시에 나타납니다.

운반 및 보관, 유지 상태 등에 따라서 방수 기능이 저하될 수 있습니다. 사용하기 전에 항상 다음 항목을 먼저 확인하시기 바랍니다. O-링 제거 케이스를 열고, O-링을 제거합니다.

1 O-링과 O-링 홈의 벽면 사이에 O-링 제거 및 분리용 픽을 끼워 넣습니다. 2 삽입한 O-링 제거 및 분리용 픽 선단을 O-링 아래 부분에 넣습니다. (O-링 제거 및 분리용 픽 선단으 로 O-링 홈을 손상시키지 않도록 주의하십시오.) 3 틀 밖으로 나온 O-링을 손가락으로 잡고, 케이스에서 제거합니다.

먼지나 모래 등의 이물질 부착 여부와 O-링에서 먼지가 제거되었는지를 육안으로 확인합니다. 또한, 손 가락 끝으로 살짝 누른 상태에서 한 바퀴 돌려봄으로서 O-링에 손상이나 균열 부분이 있는지 확인합니다. 각 O-링틀은 섬유가 떨어지지 않는 깨끗한 천, 또는 찌꺼기가 남지 않는 면봉 등으로 부착된 이물질을 제 거합니다. 케이스의 O-링 각 밀착면도 똑같이 부착된 모래나 이물질을 사전 시험 결과 정상적인 환경에서 누수가 발생할 경우, 케이스 사용을 중지 하시고 가까운 올림푸스 대리점 이나 서비스 센터로 문의하시기 바랍니다.

• O-링 제거나 O-링 홈의 내부 세척을 위해 뾰족한 물체를 사용할 경우, 케이스나 O-링이 손상되어 누수의 원

• 손가락 끝으로 O-링을 확인할 때는 O-링이 늘어나지 않도록 주의하십시오.

• O-링 세척을 위해 알코올, 신나, 벤젠 등과 같은 유기 용제나 화학 세제를 사용하지 마십시오. O-링이 손상 되거나 성능 악화를 가속시킬 수 있습니다. PT-EP14_KR.Book 157 ページ ２０１６年７月１４日　木曜日　午後４時５０分KR 158

O-링에 윤활제 바르기 O-링 설치하기 이물질이 틈새에 있는지 확인한 후, O-링을 끼웁니다. 이때 O-링이 홈 밖으로 나오지 않도록 주의합니다 . 이 제품을 밀봉할 경우, O-링뿐만 아니라 접촉면(전면 커버)에도 머리카락, 섬유, 모래 입자 또는 다른 이 물질이 부착되어 있지 않은지 확인하십시오. 각별히 주의해 확인하십시오.

손가락이나 O-링에 먼지가 묻어 있는지 확인 후, 전용 윤활제를 손가락에 적당량(약 15mm 가 적당함)을 짜내 O-링 전체 둘레에 바릅니다. 2 윤활제를 골고루 폅니다. 손가락에 묻힌 윤활제를 3 개의 손가락으로 감싸듯이 전체적으로 바릅니다. 너무 힘주 어서 O-링을 잡아당기지 않도록 주의하십

고르게 배인 윤활제를 확인하고, 손의 감촉과 눈으로 흠집이나 울퉁불퉁한 곳이 없는 지 체크 하십시오. 흠집이 있으면 신품의 O-링으로 즉

• 촬영할 때마다 케이스가 열려있는 경우라도 방수 기능의 유지관리를 항상 실시해 주십시오. 유지 관리를 소 홀히 하면 누수의 원인이 됩니다.

• 케이스를 오랫동안 사용하지 않을 경우에는, O-링의 변형을 방지하기 위해 O-링을 홈에서 분리한 다음 실리 콘 윤활제를 얇게 발라 깨끗한 비닐 봉투에 보관하십시오. O-링의 이물질 부착 예 머리카락 섬유질 모래 PT-EP14_KR.Book 158 ページ ２０１６年７月１４日　木曜日　午後４時５０分KR 159

1 화살표 방향으로 잠금 노브를 밉니다(아래 그림 1). 2 슬라이드 락을 화살표의 방향(아래 그림2)으로 밀면서 개폐 다이얼을 시계 방향(아래 그림3)으로 돌 3 개폐 다이얼의 회전이 멈추는 위치까지 돌립니다. 4 케이스의 후면을 조용히 엽니다. 카메라에 플래시 장착 1 카메라와 함께 제공된 플래시를 장착합니다. 발광부가 정면을 향하도록 설치해야 합니다. 2 ON/OFF 레버를 위로 올려 전원을 ON으로 합니다. 개폐 다이얼에 무리한 힘을 주지마십시요. 파손되는 경우가 있습니다. 카메라와 함께 제공된 플래시를 사용하는 경우, 배광이 불균형할 수 있습니다. 배색이 불균형한 경우에는 외부 플래시를 사용하십시오.

슬라이드 고정개폐 다이얼 잠금 노브ON/OFF 레버 PT-EP14_KR.Book 159 ページ ２０１６年７月１４日　木曜日　午後４時５０分KR 160

디지털 카메라를 케이스에 넣습니다 1 디지털 카메라의 전원이 OFF인지 확인합니다. 2 모니터를 닫힘 위치에 놓습니다(분리하지 말 것). 3 ON/OFF 레버(아래 그림1)를 올린 후 "OFF" 위치에 놓으십시오. 4 디지털 카메라 레버를 "1"에 놓고, 케이스(아래 그림2)의 레버 위치도 "1"로 조정합니다. 5 디지털 카메라를 조심하여 장착합니다. 6 카메라 밑면과 케이스 사이에 실리카 겔(1g)을 넣습니다.

결로에 의한 흐림을 억제하는 건조제입니다.

케이스를 밀봉하기 전에 항상 다음과 같은 점검을 수행하십시오.

• 디지털 카메라는 올바르게 장착했습니까?

• 실리카 겔은 지정된 위치에 깊숙이 삽입되어 있습니까?

• 케이스 개구부의 O-링은 정상적으로 장착되어 있습니까?

• O-링과 각 O-링 접촉면에 먼지 등의 이물질이 부착되어 있지 않습니까?

• 케이스 밀봉 시에 실리카 겔을 사이에 끼우면 누수가 발생할 수 있습니다.

• 한 번 사용한 실리카 겔은 흡습성이 저하됩니다. 실리카 겔은 케이스 개폐 시마다 매번 교환할 것을 추천합

• 케이스 다이얼 및 카메라의 표면을 청소해 주십시오. 윤활제나 이물질이 표면에 묻어 있으면 다이얼을 잘못 조작할 수 있습니다.

1 후면 리드와 홈의 설치용 돌출부에 맞추어 케이스를 천천히 닫습니다. 2 "딸깍" 소리가 날 때까지 개폐 다이얼을 반시계 방향(아래 그림1)으로 돌려 케이스를 잠급니다.

• 케이스가 밀봉됩니다. 3 잠김 방향으로 락 노브를 밉니다(아래 그림2). 4 ON/OFF 레버를 아래로 내립니다. 장착 후의 조작 점검 케이스를 밀봉한 후 카메라가 정상적으로 기능하는지 확인합니다.

• 케이스의 ON/OFF 레버를 작동하여 카메라의 전원이 ON/OFF 되는지 확인합니다.

• 케이스의 모드 다이얼을 돌려서 카메라의 모드가 적절히 전환되는지 확인합니다.

• 레버를 작동시켜 카메라 레버 위치가 적절히 전환되는지 확인합니다.

• 케이스의 셔터 레버를 작동해서 카메라 셔터가 해제되는지 확인합니다.

• 케이스의 다른 조절 버튼/레버를 작동하여 카메라가 의도대로 적절히 기능하는지 확인합니다.

• 개페 다이얼을 충분히 돌려주지 않으면 케이스가 밀봉되지 않습니다. 이것은 누수의 원인이 됩니다.

• 렌즈캡 또는 LCD 후드 스트랩이 끼지 않도록 방수 케이스의 후면리드를 닫아 주십시오. 사이에 끼게 되면, 물이 새는 원인이 됩니다.

카메라를 장착 후 방수의 최종 점검은 아래에 설명되어 있습니다. 항상 이 점검을 실시해 주십시오. 물탱 크나 욕조에서 손쉽게 점검하실 수 있습니다. 다른 버튼의 조작을 확인합니다. 소요 시간은 약 5분 정도

• 처음에는 3초만 물 속에 담가 케이스 내부에 물방울 등이 없는지 확인합니다.

• 다음에는 30초 동안 물 속에 담가 케이스 내부에 물방울이

• 그런 다음, 3분 동안 케이스를 담근 후, 모든 버튼과 레버를 조작하고, 다음 사항을 확인합니다. - 케이스 내부에 물이 고여 있는지 확인합니다. - 케이스 내부가 흐려져 있는지 확인합니다. - 케이스 내부에 물방울이 있는지 확인합니다.

• 케이스 내부가 흐려지거나 물방울이 생기면 O-링 (P.157) 의 유지관리를 하고 방수 점검을 실시해 주십

수중 광섬유 케이블(별매: PTCB-E02)을 사용하여 수중 플래시(별매)를 케이스에 연결하려면 아래의 순 서에 따라 실시해 주십시오. 미리 플래시 창 커버 스트랩을 광섬유 케이블에 고정합니다.

무선 RC 플래시를 지원하는 수중 플래시를 사용하는 경우, 카메라의 RC 모드를 ON으로 설정하고 수중 플래시를 RC 모드로 설정합니다. 자세한 것은 카메라 및 플래시의 사용 설명서를 참조하십시오.

UFL-1을 사용하는 경우, 같은 방법으로 광섬유 케이블을 연결합니다. 카메라의 RC 모드를 OFF로 설정

수중 광섬유 케이블 연결방법 1 수중 광섬유 케이블 플러그를 광섬유 케이블 삽 입 슬롯에 끼웁니다. 플래시 창 커버 바로 옆에 멈출 때까지 단단히 삽

2 사용하지 않을 때에는 광섬유 케이블 삽입 슬롯

자세한 것은 디지털 카메라의 사용 설명서를 참조하십시오. 촬영 모드의 선택 방법 Fn 버튼에 (수중 와이드 앵글)/ (수중 매크로)를 할당함으로써 수중 모드를 간단하게 설정할 수 있

[ 버튼 기능]-[Fn1 버튼 기능] 또는 [Fn2 버튼 기능]에서 / 를 선택한 후, OK버튼을 누릅니다. 자세한 것은 디지털 카메라의 사용 설명서를 참조하십시오. 수중 촬영 모드의 종류

물 속에서 어군 등 광범위한 경치를 촬영하는데 최적입니다. 파랑 배경이 더욱 선명하게 보이도록 촬영

물 속에서 물고기 등의 생물에 근접하여 촬영하는데 최적입니다. 물 속의 자연스러운 색상을 재현하여 촬

• 수중 와이드 앵글과 수중 매크로모드를 바꾸기 위해 Fn 버튼을 누릅니다.

• 전동 줌 기능을 가진 렌즈를 사용하는 경우, 줌의 광각단과 망원단은 (수중 와이드 앵글) 또는 (수중 매크로)의 전환과 함께 자동으로 설정됩니다.

• 일시적으로 수중 모드를 나가기 위해 모드 다이얼 노브를 돌려 주십시오. 다시 수중 모드로 돌아가려면 (수중 와이드 앵글)/ (수중 매크로)로 설정된 버튼을 눌러 주십시오.

• 원래 촬영 모드로 돌아가려면 (수중 와이드 앵글)/ (수중 매크로)로 설정된 버튼을 계속 누르십시오.

• iAUTO 및 동영상 모드에서는 Fn 버튼을 눌러도 카메라는 수중 모드로 변경되지 않습니다.

• (수중 와이드 앵글)/ (수중 매크로)모드에서 (수중 화이트 밸런스)는 자동으로 설정됩니다. 동영상을 녹화할 때는 카메라의 조작 소리가 녹음될 수 있습니다.

• P, A, S, M 모드로 사용하는 경우, 각 모드에서 (수중 화이트 밸런스)/ (수중 사진 모드)를 선택할

• 전동 줌이 작동할 경우, 카메라의 X 또는 T버튼에 전동 줌을 할당하고 S, T 및 X버튼을 눌러 작동

[ 버튼 기능]-[X 버튼 기능] 또는 [T 버튼]에서 [전동 줌]을 선택한 후, OK버튼을 누릅니다. PT-EP14_KR.Book 164 ページ ２０１６年７月１４日　木曜日　午後４時５０分KR 165

정수로 케이스 세척하기 1 사용한 후에는 가능한 빨리 깨끗한 물로 프로텍터를 깨끗이 세척하십시오. 바닷물에서 사용한 후에는 일정 시간(30분~1시간) 동안 깨끗한 물에 담가두어 염분을 완전히 제거하

2 세척과 샤프트에 붙어있는 염분을 제거하기 위해 깨끗한 물속에서 케이스의 셔터 레버와 기타 버튼들 을 조작해 보십시오. 3 물에서 꺼내 깨끗한 물로 씻어 주십시오.

케이스의 모든 물기를 제거해 주십시오. 케이스의 전면과 후면 리드의 틈새, 셔터 레버, 개폐 다이얼에 있 는 물기 등을 섬유 먼지가 없는 부드러운 천이나 에어 브러시를 사용하여 완전히 제거합니다. 디지털 카메라 꺼내기 ON/OFF 레버를 올리고 주의하여 케이스를 연 후 디지털 카메라를 꺼냅니다.

깨끗한 물로 케이스를 세척한 후, 소금기없는 부드러운 천으로 먼지와 물방울을 닦아낸 다음, 케이스를 통풍이 잘되는 그늘에서 완전히 건조시킵니다.

• 세척하기 위해 케이스를 분해하지 마십시오.

• 케이스에 염분이 남아 있는 상태로 건조되면 기능이 제대로 작동하지 못할 수 있습니다. 사용 후에는 염분 을 완전히 제거해야 합니다. 특히 케이스의 전면과 후면 리드 사이에 물기가 남아 있으면 케이스를 열 때, 물기가 케이스 내부로 흘러 들어 갈 수 있습니다. 각별히 주의하여 물기를 제거해 주십시오.

• 케이스를 열 때, 외부(머리카락이나 잠수복에서 떨어지는 물방울)로부터 물기가 케이스 내부와/또는 카메라 에 스며들지 않도록 각별히 주의해 주십시오.

• 케이스를 열기 전에 손이나 장갑이 깨끗한지(모래·섬유 먼지 등의 이물질이 부착되어 있지 않은지) 확인해

• 물기나 모래가 흩날릴 우려가 있는 곳에서는 케이스를 열거나 닫지 마십시오. 배터리나 메모리카드 교환을

어쩔 수 없이 열거나 닫는 경우에는 플라스틱 시트나 유사한 것을 깔아 케이스와 카메라를 물기나 모 래로부터 보호해 주십시오.

• 바닷물에 젖은 손으로 디지털 카메라나 배터리를 만지지 않도록 주의하십시오. 케이스 건조시, 헤어드라이어나 기타 건조기의 뜨거운 바람, 직사광선은 피하도록 하십시오. 그렇지 않을 경 우, 케이스 및 O-링이 변형되어 누수가 발생할 수 있습니다. 케이스를 닦을 때에는 흠집이 나지 않도록 주의하십시오. PT-EP14_KR.Book 165 ページ ２０１６年７月１４日　木曜日　午後４時５０分KR 166

O-링은 소모성 부품입니다. 사용할 때마다 유지보수를 실시해야 합니다. 아래의 설명대로 항상 O-링 유 지관리를 실시해 주십시오. 유지 관리를 소홀히 하면 누수의 원인이 됩니다. 손을 씻고 건조시킨 후 모래나 먼지가 없는지 확인한 후 실시해 주십시오. O-링 제거 P.157를 참조하십시오.

P.157를 참조하십시오. O-링에 윤활제 바르기 P.158를 참조하십시오. O-링 설치하기 P.158를 참조하십시오.

• O-링은 소모성 부품입니다. 케이스 사용 회수와 상관없이 O-링은 1년이 경과되면 새로운 것으로 교체 하는 것이 좋습니다.

• O-링의 변형은 사용 및 보관 상태에 따라 가속화될 수 있습니다. 손상이나 균열 또는 탄성이 저하된 것 처럼 보이면 O-링이 1 년이 지나지 않았더라도 새 것으로 교체하도록 합니다.

• 올림푸스 실리콘 윤활제, 실리카겔 및 O-링을 사용해 주십시오.

• 정기적으로 점검해 주실 것을 권장합니다. PT-EP14_KR.Book 166 ページ ２０１６年７月１４日　木曜日　午後４時５０分KR 167

• 올림푸스는 사전통보 없이 제품의 외형 및 규격을 변경할 수 있습니다.

• PTBK-E01과 케이스를 결합할 때, 나사 부분에 전용 와셔가 필요합니다. 전용 와셔가 함께 제공되지 않은 PTBK-E01의 경우, 고객 지원 센터로 연락해 주시기 바랍니다. 사용 카메라 모델 올림푸스 디지털 카메라 E-M1 MarkⅡ 사용 압력 수심 60m 이내주요 재질 본체: 폴리카보네이트O-링: 실리콘 고무 크기 폭197mm X 높이 185mm X 깊이 126mm 무게 약 1,390g(렌즈 포트, 카메라, 액세서리 미포함) 수중 중량 약 290g(담수에서)(렌즈 포트 PPO-EP02, 카메라(플래시 포함), 렌즈 ED 8mm f1.8 Fisheye PRO, 포커스 기어, 셰이드 링, 배터리, 미디어 카드 포함) 약 160g(담수에서)(렌즈 포트 PPO-EP03, 카메라(플래시 포함), 렌즈 ED 60mm f2.8 Macro, 포커스 기어 , 배터리, 미디어 카드 포함)

O-링: POL-EP14실리콘 윤활제: PSOLG-3브래킷: PTBK-E01, PTBK-E02수중 플래시: UFL-3

수중 광섬유 케이블: PTCB-E02

숏 암: PTSA-02/PTSA-03밸런스 웨이트: PWT-1BA/PWT-1AD

수중 매크로 컨버전 렌즈: PTMC-01

매크로 렌즈 어댑터: PMLA-EP01(PPO-EP01용 제작)확산판: PPODP-EP03

PT-EP14_KR.Book 167 ページ ２０１６年７月１４日　木曜日　午後４時５０分KR 168

사용 가능한 주요 렌즈 및 렌즈 포트

• 줌 기어, 포커스 기어, 반사 방지 링 또는 셰이드 링은 렌즈 포트에 부착할 필요가 있습니다. 조립 방법 및 최신 정보는 홈페이지에서 확인해 주십시오. 사용 가능한 렌즈 방수 렌즈 포트 방수 렌즈 포트
