사용 설명서 PT053 OLYMPUS

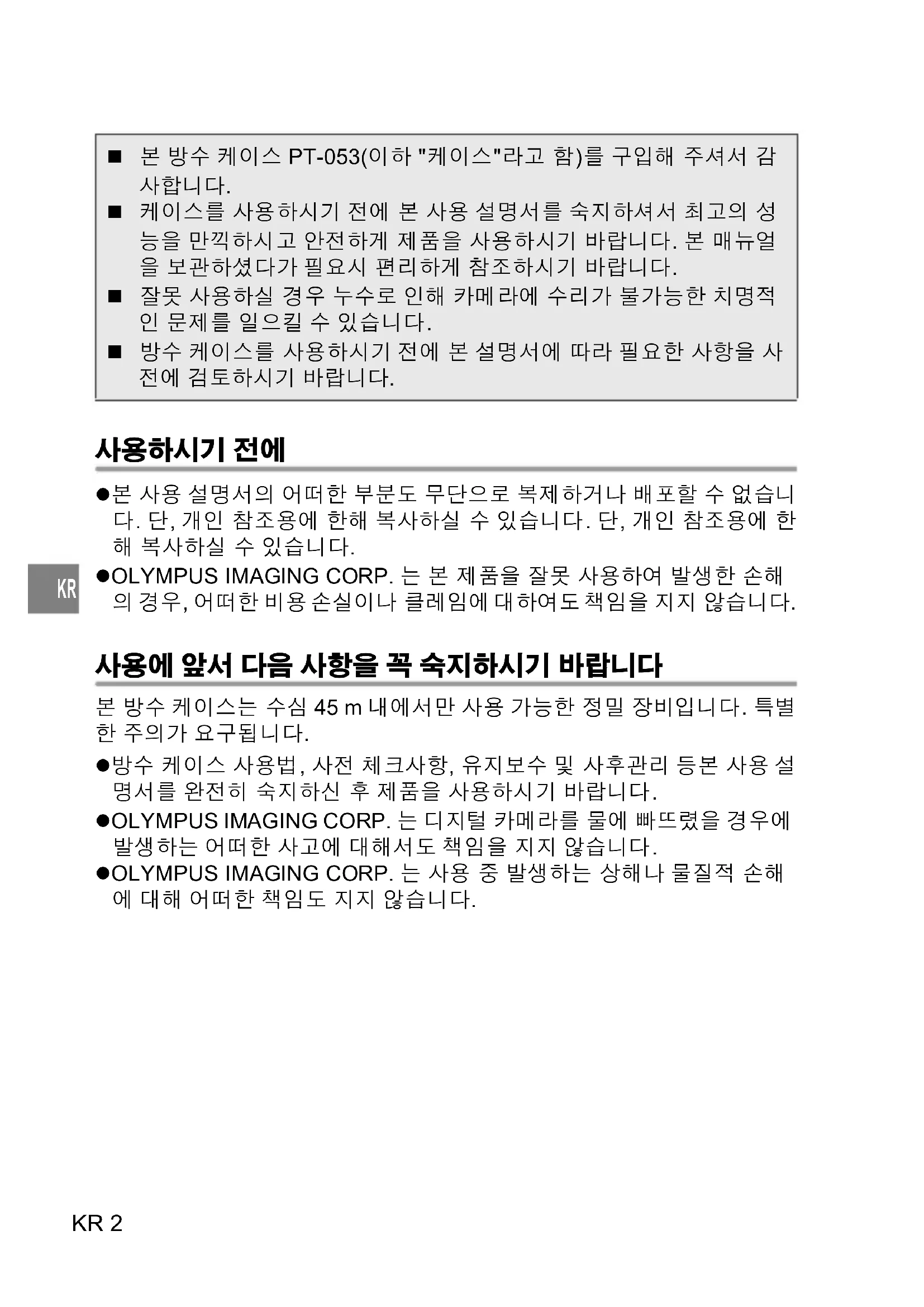

z본 사용 설명서의 어떠한 부분도 무단으로 복제하거나 배포할 수 없습니 다. 단, 개인 참조용에 한해 복사하실 수 있습니다. 단, 개인 참조용에 한 해 복사하실 수 있습니다. zOLYMPUS IMAGING CORP. 는 본 제품을 잘못 사용하여 발생한 손해

사용에 앞서 다음 사항을 꼭 숙지하시기 바랍니다 본 방수 케이스는 수심 45 m 내에서만 사용 가능한 정밀 장비입니다. 특별 한 주의가 요구됩니다. z방수 케이스 사용법, 사전 체크사항, 유지보수 및 사후관리 등본 사용 설 명서를 완전히 숙지하신 후 제품을 사용하시기 바랍니다. zOLYMPUS IMAGING CORP. 는 디지털 카메라를 물에 빠뜨렸을 경우에 발생하는 어떠한 사고에 대해서도 책임을 지지 않습니다. zOLYMPUS IMAGING CORP. 는 사용 중 발생하는 상해나 물질적 손해 에 대해 어떠한 책임도 지지 않습니다. 본 방수 케이스 PT-053(이하 "케이스"라고 함)를 구입해 주셔서 감

케이스를 사용하시기 전에 본 사용 설명서를 숙지하셔서 최고의 성 능을 만끽하시고 안전하게 제품을 사용하시기 바랍니다. 본 매뉴얼 을 보관하셨다가 필요시 편리하게 참조하시기 바랍니다. 잘못 사용하실 경우 누수로 인해 카메라에 수리가 불가능한 치명적 인 문제를 일으킬 수 있습니다. 방수 케이스를 사용하시기 전에 본 설명서에 따라 필요한 사항을 사 전에 검토하시기 바랍니다. PT-053_KR.book Page 2 Monday, March 26, 2012 6:01 PMKR KR 3

본 사용 설명서에는 올바른 제품 사용과 인명 및 재산상의 피해를 방지하 기 위해서 다음과 같이 다양한 기호를 사용하고 있습니다. 그 기호와 의미 는 다음과 같습니다.

1 영아, 유아 및 어린이의 손이 닿지 않는 곳에 보관하시기 바랍니다. 그 렇지 않을 경우, 다음과 같은 사고의 원인이 됩니다.

• 높은 곳에서 떨어뜨릴 경우 신체적인 손상을 입습니다.

• 개폐 부분에 걸릴 경우 신체적인 손상을 입습니다.

• 작은 부품, O-링, 실리콘 윤활제, 실리카겔을 삼킬 수 있습니다. 작은 부품을 삼켰을 시에는 즉시 전문의의 진찰을 받아야 합니다.

• 눈 앞에서 직접 플래시를 터뜨리면 영구적인 시력 장애를 일으킬 수

2 디지털 카메라의 배터리를 제거한 후 방수 케이스에 카메라를 보관하 시기 바랍니다. 그렇지 않을 경우, 배터리액 유출 및 화재의 원인이 됩

3 본 방수 케이스에 카메라를 설치한 상태에서 누수가 발생한다면 즉시 카메라의 배터리를 제거해야 합니다. 그렇지 않을 경우, 수소로 인한 화 재 및 폭발의 위험이 있습니다. 4 본 제품의 소재는 수지로 되어 있습니다. 그러므로, 바위나 기타 단단한 물질의 심한 충격으로 인해 파손되면 상해를 입을 수 있습니다. 특별한

위반시 인명의 사상을 유발할 수 있음.

위반시 인명의 상해나 물질적 손해를 야기할 수 있음. PT-053_KR.book Page 3 Monday, March 26, 2012 6:01 PMKR KR 4

1 이 제품은 어떠한 형태로든 분해 및 변경할 수 없습니다. 누수 또는 고

장의 원인이 될수도 있습니다. OLYMPUS IMAGING CORP. 지정자 이

외의 자가 수리, 분해, 개조 그 밖의 이유로 인해 발생한 사진 데이터의 삭제로 인한 손해 및 이익 손실 등에 대해 OLYMPUS IMAGING CORP. 는 일체 책임을 지지 않습니다. 2 다음과

장애, 손실, 화재의 원인이 되며 케이스 안쪽이 흐려지거나 누수 발생 의 우려가 있습니다. 주의하시기 바랍니다.

• 직사광선에 노출되었거나 자동차 내부처럼 온도가 매우 높은 곳

• 고온이나 습도 또는 온도 변화가 심한 곳

• 근처에 휘발성 물질이 있는 경우 3 모래, 흙이나 먼지가 있는 곳에서 케이스를 열고 닫을 경우 방수 기능 저하로 누수의 원인이 됩니다. 주의하시기 바랍니다. 4 본

5 세척·부식·서리 방지·보수 등의 목적으로 아래의 화학 제품을 사용 하지 마십시오. 케이스에 직접, 혹은 간접적 ( 약제가 기화된 상태) 으로 사용한 경우, 고압등으로 인해 케이스가 파손될 수도 있습니다. 금지 화학 물질 설명

케이스를 알코올, 가솔린, 휘발성 유기 용매나 화 학 세제 등으로 세척하지 마십시오. 깨끗한 물이나 미지근한 물로도 충분히 세척이 가능합니다. 부식 방지제 부식 방지제를 사용하지 마십시오. 본 케이스의 금 속 부분은 스테인레스 스틸 또는 합금으로 이루어 져 있습니다. 물을 이용해 충분히 세척할 수 있습

서리 제거제 서리 제거제를 사용하지 마십시오. 정해진 실리카

실리콘 윤활제만 사용하십시오. 그렇지 않을 경우 O-링 표면이 약화되거나 누수의 원인이 됩니다. PT-053_KR.book Page 4 Monday, March 26, 2012 6:01 PMKR KR 5 6 케이스를 주머니에 넣거나 손에 든 채로 물에 들어갈 경우, 물에 빠뜨릴 수 있으며 부주의한 사용으로 인해 누수를 일으킬 수 있는 원인이 될수 도 있습니다. 사용시에는 충분한 주의를 바랍니다. 7 누수 등으로 인해 카메라가 젖었을 경우에는 즉시 물기를 완전히 제거 하고 건조시킨 후, 작동 상태를 점검합니다. 8 항공 운반시에는 O-링을 제거해야 합니다. 그렇지 않을 경우, 공기 압 력으로 인해 케이스가 열리지 않습니다. 9 디지털 카메라의 안전한 사용을 위해 디지털 카메라 사용 설명서를 꼭 숙지하시기 바랍니다. 0 본 제품의 밀봉 시에 O-링 및 접촉면 사이에 이물질이 들어가면 방수성 이 저하되어 누수의 원인이 될 수 있습니다. 각별히 주의해 주십시오. a 카메라로 수중 촬영을 실시한 후, 케이스에 넣어 사용했을 경우, 카메라 가 완전히 건조되지 않았다면 실리카겔을 넣어도 렌즈 등 케이스 내부 에 흐림 현상이 발생할 수 있습니다.

사용하시기 전에 .................................................................... 2 사용에 앞서 다음 사항을 꼭 숙지하시기 바랍니다 ................ 2 안전한 사용을 위해 ............................................................... 3

사용 전 사전 검사 ................................................................ 14

아래의 구성품이 모두 포함되어 있는지 확인하시기 바랍니다. 부품이 들어있지 않거나 손상된 상태라면 가까운 올림푸스 대리점으로 문

• 반사 방지 링(POSR-053)• 케이스 본체(O-링의 장착 확인)• 핸드 스트랩• LCD 후드

• 렌즈 뚜껑•O-링 제거 및 분리용 픽

1 팜 그립 2 셔터 레버 3 ON/OFF 버튼 4 전면 리드 5 악세사리 부착부 6 확산판 7 개폐 다이얼 8 렌즈 링 9 LCD 내부 후드 0 O-링 a 삼각대포트

b q 버튼c 줌 버튼d ( (REC) 버튼e 모드 다이얼 노브 f INFO 버튼/십자 버튼 S g 십자 버튼 X h OK/AFL 버튼 (*1)(*1)

i 버튼/십자 버튼 T j MENU 버튼k 십자 버튼 Wl LCD 모니터 창m 리어 리드

표시가 된 부품은 디지털 카메라 조작시 이용 가능합니다. 따라서 케이스의 조작 부품 사용시 디지털 카메라의 해당 기능을 수행할 수 있습니다. 자세한 사항은 디지털 카메라 사용 설명서를 참조하시기 바랍니다.

핸드 스트랩 연결하기 케이스 몸체에 핸드 스트랩을 연결합니다.

핸드 스트랩 사이에 손목을 넣고 멈춤 버튼으로 길이를 조절합니다. 핸드 스트랩 링핸드 스트랩연결 중완성 후멈춤 버튼 PT-053_KR.book Page 11 Monday, March 26, 2012 6:01 PMKR KR 12 LCD 후드의 장착과 분리

차례로 그림과 같이 LCD 후드를 LCD 모니터 창의 위 아래 가이드에 끼웁

차례로 LCD 후드를 LCD 모니터 창의 위 아래 가이드에서 LCD 후드를 벌

PT-053_KR.book Page 12 Monday, March 26, 2012 6:01 PMKR KR 13 광케이블 어댑터의 사용 방법 별매품인 수중 플래시 UFL-1을 수중 광케이블(별매품: PTCB-E02)로 연 결하여 촬영할 경우에 사용합니다.

1 아래 그림과 같이 광섬유 케이블 어댑터를 디퓨저에 설치합니다. 2 수중 광케이블(별매품: PTCB-E02) 플러그를 광케이블 삽입구에 꼽아

사진 촬영 중, 사용하지 않을 경우에는 수중 광섬유 케이블을 제거해 주십

TOUGH TG-1의 RC 모드를 사용할 수 있습니다. UFL-2를 사용하는 경우, 카메라와 UFL-2를 RC 모드로 설정해 주십시오. 자세한 것은 디지털 카메라와 UFL-2 사용 설명서를 참조하십시오. PT-053_KR.book Page 13 Monday, March 26, 2012 6:01 PMKR KR 14

본 케이스는 제조 과정 중에 부품에 대한 품질 검사와 조립 과정에서의 기 능 검사 등을 수행하도록 되어있습니다. 또한 방수 성능의 규격 준수여부 를 확인하기 위해서 모든 제품에 대하여 수압 시험기를 이용한 수압 시험

운반과 보관 및 유지 상태에 따라서 방수 성능이 다르게 나타납니다. 사용 전에는, 반드시 사전 검사를 실시해 주십시오.

1 디지털카메라를 케이스에 장착하기 전에 빈 상태로 누수 유무를 확인

사용하실 수심까지 내려가 확인하는 것이 가장 적합하지만 그렇게 할 수 없는 경우에는 “누수 점검” (P.19)을 참고하여 점검해 주십시오. 2 누수의 주요 원인은 다음과 같습니다.

• O-링의 한부분 또는 전체 O-링은 지정된 홈의 외부에 있습니다.

• O-링이 손상, 성능 악화 또는 변형되었습니다.

• O-링, O-링 홈 또는 후면 리드상의 O-링 접촉면에 모래, 섬유, 머리 카락 또는 이물질 등이 묻어있습니다.

• 앞면 리드상의 O-링 접촉면 또는 O-링 홈이 손상되었습니다.

테스트는 이상의 원인들을 조치한 후 작동하여 주십시오.

만약 정상적인 사용 중에 누수가 확인된 경우에는 사용을 중지하고 Olympus 로 문의해 주십시오. PT-053_KR.book Page 14 Monday, March 26, 2012 6:01 PMKR KR 15

수중 촬영에서는 플래시를 사용한 촬영이 많습니다. 다이빙하기 전에 배터리의 잔량이 충분한지 확인해 주십시오.

3. 디지털 카메라에서 핸드 스트랩 제거.

스트랩을 제거하지 않고 디지털 카메라를 장착할 경우, 스트랩이 케이스 리드 사이에 끼여 누수의 원인이 됩니다. 반사 방지 링을 디지털 카메라에 접속합니다 디지털 카메라에서 렌즈 링을 제거한 후, 반사 방지 링을 접속합니다. PT-053_KR.book Page 15 Monday, March 26, 2012 6:01 PMKR KR 16

1 슬라이드 고정을 화살표 방향(아래 그림1)으로 밀면서 개폐 다이얼을 반 시계 방향(아래 그림2)으로 돌립니다. 2 개폐 다이얼의 회전이 멈추는 위치까지 돌립니다. 3 케이스의 후면을 조용히 엽니다.

수중 와이드 변환 렌즈(PTWC-01)를 사용할 경우, 디지털 카메라의 설정을

MENU 버튼을 누른 후, "촬영 메뉴2"에서 "액세서리" 아래 "PTWC-01"을 선택합니다. 그리고 OK 버튼을 누릅니다.

• 설정이 변경된 경우에도 줌을 사용할 경우, 이미지의 네 귀퉁이가 어두워질

자세한 것은 디지털 카메라의 사용 설명서를 참조하십시오.

개폐 다이얼에 무리한 힘을 주지마십시요. 파손되는 경우가 있습니다. 개폐 다이얼슬라이드 고정

1 디지털 카메라의 전원이 OFF 로 되어 있는지 확인합니다. 2 반사 방지 링이 접속된 디지털 카메라를 조심하여 케이스에 설치합니

3 실리카겔(1g)을 카메라 밑면과 케이스 사이에 2개를 포개어 넣습니다. 실리카겔은 습기에 의한 흐림 현상을 억제하는 건조제입니다.

케이스를 닫기 전에 아래와 같이 점검합니다.

• 디지털 카메라는 올바르게 장착되어 있습니까?

• 지정된 곳에 실리카겔을 적절히 삽입하였습니까?

• O-링과 케이스 개방 부분이 알맞게 설치되었습니까?

• O-링과 전면 리드의 O-링 접촉면에 먼지나 이물질이 없습니까?

• 방수기능 정비는 하였습니까? 자세한 유지관리는 “6. 방수기능 유지관 리”(P.24)를 보시기 바랍니다.

• 케이스를 밀폐할 때 실리카겔을 사이에 놓아두면 누수의 원인이 됩니다. 사 용한 실리카겔은 습기 흡수력이 감소됩니다.

• 케이스 개폐시에는 항상 새로운 실리카겔을 사용하십시오.

1 후면 리드와 홈의 설치용 돌출부에 맞추어 케이스를 천천히 닫습니다. 2 개폐 다이얼을 잠길 때까지 시계방향으로 돌려 주십시오.

• 케이스가 밀봉됩니다. 촬영 신/촬영 모드의 확인 카메라 셋트 후의 확인.

1 방수 케이스의 ON/OFF 버튼을 조작해서, 카메라의 전원이 ON/OFF 로

• 개페 다이얼을 충분히 돌려주지 않으면 케이스가 밀봉되지 않습니다. 이것 은 누수의 원인이 됩니다.

• 렌즈캡 또는 LCD 후드 스트랩이 끼지 않도록 방수 케이스의 후면리드를 닫 아 주십시오. 사이에 끼게 되면, 물이 새는 원인이 됩니다.

케이스 밀봉 후에는, 전후면 리드의 실링 부분을 점검해 O-링이 꼬여있거 나 홈 밖으로 나와있지는 않은지, 틈새에 이물질이 끼여있지는 않은지를 육안으로 확인합니다. 케이스가 파손 또는 깨지지 않았는지 확인합니다.

카메라를 장착한 후의 최종 점검은 아래에 설명되어 있습니다. 항상 이 점 검을 실시해 주십시오. 물탱크나 욕조에서 손쉽게 점검하실 수 있습니다. 물탱크 나 욕조에서 손쉽게 점검하실 수 있습니다. 소요 시간은 약 5분 정

• 처음에는 3초만 물 속에 담가 케이스 내부에 물방울 등이 없는지 확인합

• 다음에는 30초 동안 물 속에 담가 케이스 내부에 물방울이 없는지 확인

• 그런 다음, 3분 동안 케이스를 담그고 모든 버튼과 레버를 작동하여 다음

- 케이스 내부에 물이 고여 있는지 확인합니다. - 케이스 내부가 흐려져 있는지 확인합니다. - 케이스 내부에 물방울이 있는지 확인합니다.

• 케이스 내부가 흐려지거나 물방울이 생기면 O-링의 유지관리를 하고 누 수 점검을 실시해 주십시오.

머리카락, 섬유 및 기타 가느다란 것은 눈에 잘 보이지 않지만 누수의 원인이 됩니다. 또한 케이스의 파손, 금에는 특별히 주의해 주십시오. PT-053_KR.book Page 19 Monday, March 26, 2012 6:01 PMKR KR 20

수중 촬영 신의 종류 k 수중 와이드 1 수중에서 어군등 광범위의 경치를 촬영하는데 최적입니다. 배경의 청색이 선명하게 보여지도록 촬영합니다. l 수중 와이드 2 돌고래 및 가오리 (MANTA) 등의 움직임이 빠른 대형의 수중 피사체를 촬 영하는데 최적입니다. 많은 돌고래등을 관찰함에 있어, 돌고래를 놀라지 않게 하기위해 플래시를 OFF 로 해서 촬영하십시오. 가오리 (MANTA) 등의 촬영 시, 플래시가 필요 할 경우는 플래시 설정을 ON 으로 해서 촬영하십시오. H수중 접사 수중에서 고기등 생물에 근접해서 촬영하는데 최적입니다. 수중의 자연색 을 재현해서 촬영합니다. 또한, 플래시를 사용하면 붉은색을 강조한 촬영

광각에서 접사 촬영을 할 경우, 플래시 불빛이 어떤 부분에는 닿지 않거나 광 량이 일정하지 않을 수도 있습니다. 수중 촬영시에는 물에 의해 빛이 감소하거나 촬영시 조건 (수중에서 물의 투 명도나 부유물질의 유무 등) 에 플래시 빛 도달거리가 극단히 짧아지는 경우 촬영 후에 LCD 모니터로 재생하여 확인하십시오. PT-053_KR.book Page 20 Monday, March 26, 2012 6:01 PMKR KR 21 촬영 신의 선택 방법 수중 촬영 신일때 AF 잠금에 관해서 1 카메라의 촬영 모드를 "SCN"으

2 좌/우 십자 버튼을 눌러 촬영 신을 선택한 후, OK/AFL 버튼을 누릅

"수중 와이드 앵글1" 또는 "수중 매크 로" 모드가 선택된 경우, 프로텍터 후 면의 OK/AFL 버튼을 눌러 간단하게 초점 위치(AF 락 작동)를 고정시킬

초점이 고정되면 AFL 표시가 카메라 의 LCD 모니터에 표시됩니다.

AF 락을 취소하려면 OK/AFL 버튼을

수중 촬영 종료 후, 육지 또는 배에 오르면 깨끗한 물로 해수를 가볍게 씻 어내고 케이스에 묻은 물기를 잘 닦아냅니다. 에어 또는 섬유 먼지가 없는 부드러운 천을 이용하여 전면과 후면 리드, 팜 그립 및 개폐 다이얼 및 다 른 조작부의 이음새로부터 물기를 완전히 닦아냅니다.

특히, 전면과 후면리드 사이에 물기가 남아 있으면 케이스를 열었을 때, 안쪽 으로 물기가 흘러 들어갈 수 있습니다. 물기를 완전히 제거하십시오

PT-053_KR.book Page 22 Monday, March 26, 2012 6:01 PMKR KR 23 디지털 카메라를 꺼냅니다 조심하여 케이스를 열고 디지털 카메라를 꺼낸 후, 반사 방지 링을 제거하 고 원래 링을 접속합니다. 케이스는 물을 이용해 충분히 세척할 수 있습니다 케이스를 사용한 후에는 카메라를 꺼낸 다음, 가능하면 빨리 깨끗한 물로 충분히 세척하십시오. 해수에서 사용한 경우에는 염분을 없애기 위해 깨끗 한 물에 일정시간(30분~1시간) 놓아두면 효과적입니다.

깨끗한 물로 케이스를 세척한 후, 깨끗한 천으로 물방울을 닦아냅니다. 염 분이 없는 섬유질이 붙지 않는 천을 사용하여 주십시요. 케이스를 통풍이 잘 되는 그늘에서 완전히 건조시킵니다.

• 케이스를 열었을 때, 사용자의 머리카락이나 몸에서 물방울이 케이스와 카 메라에 떨어지지 않도록 주의하십시오.

• 케이스를 열기 전에 손과 장갑 등에 모래나 섬유 먼지가 없는지 확인하십시

• 물이나 모래가 흩날리는 곳에서 케이스를 열거나 닫지 마십시오.

• 바닷물에 젖은 손으로 디지털 카메라나 배터리를 만지지 않도록 주의하십

• 높은 수압은 누수의 원인됩니다. 케이스를 물로 세척하기 전에 디지털 카메 라를 꺼내도록 하십시오.

• 샤프트에 붙어있는 염분을 제거하기 위해 깨끗한 물속에서 케이스의 셔터 레버와 기타 버튼들을 조작해 보십시오. 분해하여 세척하지 않도록 주의하

• 염분이 남아 있는 상태에서 케이스를 건조 시키면 기능상에 문제가 발생할 수 있습니다. 사용 후에는 반드시 염분을 완전히 제거하십시오.

• 케이스 건조시, 헤어드라이어나 기타 건조기의 뜨거운 바람, 직사광선은 피 하도록 하십시오. 그렇지 않을 경우, 케이스 및 O-링이 변형되어 누수가 발

• 케이스를 닦을 때에는 흠집이 나지 않도록 주의하십시오. PT-053_KR.book Page 23 Monday, March 26, 2012 6:01 PMKR KR 24

본 제품의 후면 리드를 한번이라도 열었을 경우, 반드시 O-링의 점검을 실

손을 깨끗이 씻고 말린 후에 모래나 먼지가 없는 장소에서 실시해 주십시

O-링 제거 1 O-링과 O-링 홈의 벽면 사이에 O-링 제거 및 분리용 픽을 끼워 넣습니

2 삽입한 O-링 제거 및 분리용 픽 선단을 O-링 아래 부분에 넣습니다. (O-링 제거 및 분리용 픽 선단으로 O-링 홈을 손상시키지 않도록 주의

3 O-링이 홈 밖으로 나오면 손가락 끝으로 O-링을 잡은 다음, 케이스에서 O-링을 제거합니다.

먼지나 모래 등의 이물질 부착 여부와 O-링에서 먼지가 제거되었는지를 육 안으로 확인합니다. 또한, 손가락 끝으로 살짝 누른 상태에서 한 바퀴 돌려 봄으로써 O-링에 손상이나 균열 부분이 있는지 확인합니다. PT-053_KR.book Page 24 Monday, March 26, 2012 6:01 PMKR KR 25 O-링 홈은 섬유가 떨어지지 않은 깨끗한 천 또는 찌꺼기가 남지 않은 면봉 등으로 이물질을 제거합니다. 케이스 전면 리드 O-링 밀착면도 같은 방법 으로 부착된 모래나 이물질을 제거합니다.

• 본 제품을 구입하신 직후라도, 실제로 제품을 수중에서 사용하시기 전에 반 드시 방수 기능의 점검을 실시해 주십시오.

• O-링을 잡아 늘이지 않도록 주의해 주십시오.

• O-링 세척을 위해 알코올, 신나, 벤젠 등과 같은 유기 용제나 화학 세제를 사 용하지 마십시요. O-링이 손상되거나 변형이 될 수 있으므로 사용하지 않

O-링에 전용 윤활제를 손가락이나 O-링에 먼지 등의 부착이 없 는 지 확인하고, 전용의 윤활제를 손가락 에 5 mm 정도 짜냅니다. (윤활제의 양은 5 mm 정도가 적절.) O-링에 윤활제를 골고루 폅니다.

곳이 없는지 O-링를 체 고르게 배인 윤활제를 확인하고, 손의 감 촉과 눈으로 O-링의 흠집이나 울퉁불퉁 한 곳이 없는지 체크하십시오. 흠집이 있 으면 신품의 O-링으로 즉시 교환합니다.

O-링의 압착면에 윤활제를 바릅니다. 손가락에 남은 윤활제는 케이스 압착면의 청소나 윤활제 교환에 사용합니다.

• 촬영 때마다 케이스를 연 경우에는 방수기능 유지관리를 반드시 실시해 주 십시오. 방수기능 유지관리를 제대로 하지 않으면 누수의 원인이 됩니다.

• 케이스를 오랫동안 사용하지 않을 경우에는, O-링의 변형을 방지하기 위해 O-링을 홈에서 분리한 다음 실리콘 윤활제를 얇게 발라 깨끗한 비닐 봉투에

PT-053_KR.book Page 26 Monday, March 26, 2012 6:01 PMKR KR 27 O-링 설치하기 이물질이 붙어 있는지 확인하고, O-링에 윤활제를 얇게 바른 후, 홈에 맞추 어 넣으십시오. 이때 O-링이 홈 밖으로 나오지 않도록 주의합니다. 본 제품을 밀페할 때에는 O-링만이 아니라 그 접촉면 (표면) 에도 머리카 락, 섬유질, 모래 등의 이물질이 붙어있지 않는 지를 확인하십시오. 예를 들면 머리카락 한가닥, 모래 한알이 끼여 있어도 누수의 원인이 됩니다. 특 히 신경써서 확인하십시오.

• O-링의 변형은 사용 및 보관 상태에 따라 가속화될 수 있습니다. 손상이 나 균열 또는 탄성이 저하된 것처럼 보이면 O-링이 1 년이 지나지 않았더 라도 새 것으로 교체하도록 합니다. O- 링의 이물질 부착 예 머리카락 섬유질 모래

• 실리콘 윤활제, 실리카 겔, O-링은 올림푸스 제품만을 사용하십시오.

• 올림푸스는 사전통보 없이 제품의 외형 및 규격을 변경할 수 있습니다. PT-053용 제공 부속품 O링: POL-053 실리카겔: SILCA-5S 실리콘 윤활제: PSOLG-2 액정 후드: PFUD-08 렌즈 캡: PRLC-14 광섬유 케이블 어댑터: PFCA-02 반사 방지 링: POSR-053 상기 부속품은 구입하실 수 있습니다. 사용 카메라 모델 올림푸스 디지털 카메라 TOUGH TG-1 사용 압력 수심 45 m 이내 주원료 본체: 폴리카보네이트 렌즈 창: 다중 코팅 글라스

∅52 mm 크기 153 mm (폭) x 110 mm (높이) x 78 mm (깊이) 무게 428 g (카메라 및 부품 제외) 수중 중량 –220 g (방수 케이스만) PT-053_KR.book Page 28 Monday, March 26, 2012 6:01 PMKR KR 29
