Korea Warning Statements 당해 무선설비는 운용중 전파혼신 가능성이 있음

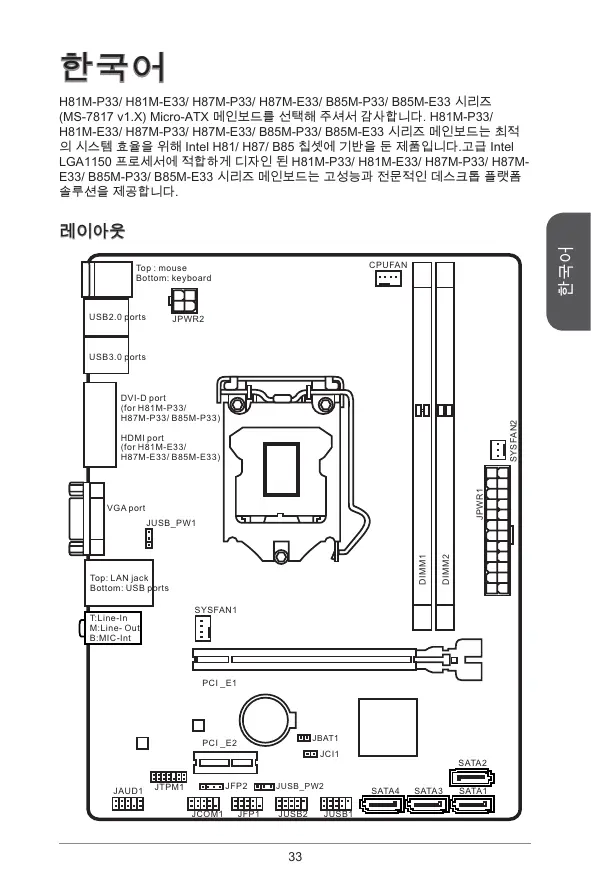

한국어 H81M-P33/ H81M-E33/ H87M-P33/ H87M-E33/ B85M-P33/ B85M-E33 시리즈 (MS-7817 v1.X) Micro-ATX 메인보드를 선택해 주셔서 감사합니다. H81M-P33/ H81M-E33/ H87M-P33/ H87M-E33/ B85M-P33/ B85M-E33 시리즈 메인보드는 최적 의 시스템 효율을 위해 Intel H81/ H87/ B85 칩셋에 기반을 둔 제품입니다.고급 Intel LGA1150 프로세서에 적합하게 디자인 된 H81M-P33/ H81M-E33/ H87M-P33/ H87ME33/ B85M-P33/ B85M-E33 시리즈 메인보드는 고성능과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다.

■ LGA 1150 소켓을 사용한 4세대 Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® 프로세서를 지원합니다.

■ PCIe x16 슬롯 1개 (옵션) ■ PCIe 2.0 x1 슬롯 1개

■ HDMI 포트 1개 (옵션), 최대 2560x1600@60Hz, 24bpp/ 1920x1080@60Hz, 36bpp 해상도 지원 ■ DVI-D 포트 1개 (옵션), 최대 1920x1200 @ 60Hz, 24bpp 해상 도 지원 ■ VGA 포트 1개, 최대 1920x1200 @ 60Hz, 24bpp 해상도 지원

■ Intel H81/ H87/ B85 Express 칩셋 - SATA 포트 4개 (옵션) - RAID 0, RAID1, RAID 5 및 RAID 10 지원 (옵션) - Intel Smart Response Technology 지원 (옵션)* - Intel Rapid Start Technology 지원 (옵션)* - Intel Smart Connect Technology 지원 (옵션)* * Windows 7 및 Windows 8 운영 체제에서 인텔 코어 프로세서를 지원합니다.

■ Intel H81/ H87/ B85 Express 칩셋 - USB 3.0 2포트 (후면 패널) - USB 2.0 포트8개 (후면 패널에 4포트, 내부 USB 커넥터를 통 해 4포트 사용*)

DDR3 메모리 슬롯2개, 최대 16GB 지원 DDR3 1600/ 1333/ 1066 MHz 지원 듀얼 채널 메모리 지원 non-ECC, un-buffered 메모리 지원

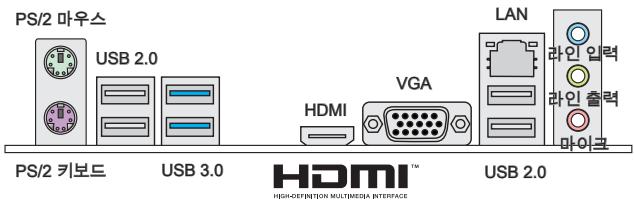

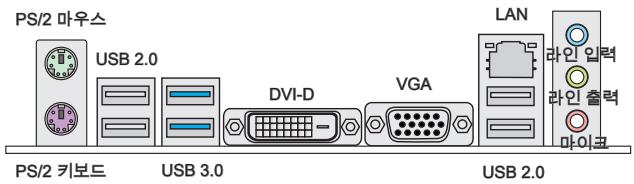

PS/2 키보드 포트 1개 PS/2 마우스 포트 1개 USB 2.0 포트 4개 USB 3.0 포트 2개 HDMI 포트 1개 (옵션) DVI-D 포트 1개 (옵션) VGA 포트 1개 LAN (RJ45) 포트 1개 오디오 잭 3개 34

■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■

24 핀 ATX 메인 전원 커넥터 1개 4 핀 ATX 12V 전원 커넥터 1개 SATA 커넥터 4개 USB 2.0 커넥터 2개 (외 USB 2.0 4포트 지원) 4 핀 CPU 팬 커넥터 1개 4 핀 시스템 팬 커넥터 1개 3 핀 시스템 팬 커넥터 1개 전면 패널 오디오 커넥터 1개 시스템 패널 커넥터 2개 섀시 침입 커넥터 1개 CMOS 클리어 점퍼 1개 USB 전원 점퍼 2개

■ Micro-ATX 폼 팩터 ■ 8.9 in. x 6.8 in. (22.6 cm x 17.3 cm)

CPU에 대한 최신 정보는 http://www.msi.com/service/cpu-support/를 참조하세요.

호환 가능한 부품에 대한 자세한 정보는 http://www.msi.com/service/test-report/를 참조하세요.

BIOS ROM Intel Smart Connect 모델명 사양 PCIe x16 슬롯

LAN이 올바르게 연결되지 않았 습니다.

컴퓨터가 LAN으로 정상적인 통신 중입니다.

10 Mbps 속도로 연결되었습니다.

100 Mbps 속도로 연결되었습니다.

HDMI CPU 및 히트싱크 설치 CPU 설치 시, CPU 히트싱크를 반드시 설치하세요. CPU 히트싱크는 과열을 방지하고 시스템 성능을 유지하는데 꼭 필요합니다.아래의 순서에 따라 CPU 및 히트싱크를 정 확하게 설치하세요. 잘못 설치할 경우 CPU와 메인보드가 손상될수 있습니다.

CPU 및 히트싱크 설치에 대한 동영상을 참조하려면 아래의 웹사이트 를 방문하세요. http://youtu.be/bf5La099urI 1.

로드 레버를 전부 위로 올리면 로드 플레이트가 자동으로 열려집니다.

중요사항 소켓 또는 CPU 아래 부분의 손상에 주의하세요. 3.

요철을 올바른 방향으로 소켓 정렬 키에 맞춘 후 CPU를 소켓에 내려놓습니다. CPU가 소켓에 제대로 장착되었는지 확인하세요.

로드 플레이트를 닫고 노브에 고정한 후 로드 레버를 아래로 눌러 고정탭에 고정 합니다.

로드 레버를 아래로 누르면 PnP 캡이 CPU 소켓에서 자동으로 분리됩니다. PnP 캡을 버리지 마세요. CPU를 소켓에서 제거할시에 PnP 캡을 다시 장착하세요.

CPU의 과열을 방지하고 열이 잘 발산되도록 CPU의 상단에 서멀 페이스트(또는 서멀 테이프)를 알맞게 발라줍니다.

메인보드에 CPU 팬 커넥터를 장착합니다.

팬의 선이 팬 커넥터 쪽을 향하고 고정핀이 메인보드의 홀에 꼭 맞게 히트싱크를 메인보드에 장착합니다.

4개의 고정핀이 메인보드의 홀에 완전히 박힐 때까지 히트싱크를 누릅니다. 4개 의 고정핀을 눌러 히트싱크를 고정합니다. 고정핀이 올바른 위치에 고정되었다면 닫히는 소리가 들립니다.

10. 고정핀의 후크가 올바로 고정되었는지 확인합니다. 11. 마지막으로 CPU 팬 케이블을 메인보드의 CPU 팬 커넥터에 연결합니다.

중요사항 • 시스템을 켜기 전에 CPU 쿨러가 단단히 설치되었는지 확인합니다. • CPU가 설치되어 있지 않은 경우, 손상되지 않도록 항상 플라스틱 캡으로 CPU 소 켓 핀을 보호하세요. • CPU와 히트싱크/ 쿨러를 별도로 구입하였을 경우, 설치에 대한 자세한 내용은 히트 싱크/ 쿨러 패키지에 있는 설명서를 참조하세요.

메모리 데모 동영상 메모리 설치에 대한 동영상을 참조하려면 아래의 웹사이트를 방문하세 요. http://youtu.be/76yLtJaKlCQ

중요사항 • DDR3 메모리 모듈은 DDR2와 서로 호환되지 않으며 ,표준 DDR3는 하위호환이 되 지 않습니다.항상 DDR3 DIMM 슬롯에 DDR3 메모리 모듈을 설치해야 합니다. • 시스템의 안정성을 확보하기 위하여 듀얼 채널 모드에서는 타입과 용량이 동일한 메모리 모듈을 사용해야 합니다.

내장 커넥터 JPWR1~2: ATX 전원 커넥터 이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다. ATX 전원 공급 장 치를 연결하려면 커넥터에 전원 공급 케이블을 정렬하고 케이블을 커넥터 안쪽으로 꼭 눌러줍니다. 만약 정확하게 장착하였다면 전원 케이블의 클립이 메인보드의 전원 커넥 터에 꼭 맞게 걸리게 됩니다.

전원 공급 장치 커넥터 설치에 대한 동영상을 참조하려면 아래의 웹사 이트를 방문하세요. http://youtu.be/gkDYyR_83I4

중요사항 모든 전원 케이블이 ATX 전원 공급 장치에 올바르게 연결되어 메인보드가 안정적으로 작동하는지 확인하세요.

JCOM1: 시리얼 포트 커넥터 이 커넥터는 16550A 고속 통신 포트로서 16바이트의 FIFO를 송수신합니다. 시리얼 장치를 연결할 수 있습니다. in P o .N S 0 T R 1 .C 8 DS R . 6 DT N . 4 SI . 2 I S d .R T n 9 . R r ou T 7 G U . 5 . SO C D 3 .D 1

SATA1~4: SATA 커넥터 이 커넥터는 고속 SATA 인터페이스 포트에 사용됩니다.각 커넥터는 하나의 SATA 장 치에 연결할수 있습니다. SATA 장치는 디스크 드라이브(HDD), 솔리드 스테이트 드라 이브(SSD)및 옵티컬 드라이브 (CD/ DVD/ 블루 레이)를 포함합니다.

데모 동영상 SATA HDD 설치에 대한 동영상을 참조하려면 아래의 웹사이트를 방 문하세요. http://youtu.be/RZsMpqxythc

중요사항 • 디스크 드라이브 (HDD),솔리드 스테이트 드라이브 (SSD) 및 옵티컬 드라이브 (CD / DVD / 블루 레이) 와 같은 다수의 SATA 장치는 전원 공급 장치에 연결된 전원 케이 블도 필요합니다. 자세한 내용은 해당 기기 메뉴얼을 참조하세요. • 다수의 컴퓨터 케이스는 HDD, SSD, 옵티컬 드라이브와 같은 대형 SATA 장치가 케 이스 안쪽 하단에 고정되어 있도록 요구합니다.설치에 대한 자세한 설명은 컴퓨터 케이스나 SATA 장치와 함께 제공되는 메뉴얼을 참조하세요. • SATA 케이블을 90도로 꺽지 마세요. 그럴 경우 전송 중 데이터가 손상될 수 있습 니다. • SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만 공간 절약을 위해 플랫 커넥터 를 메인보드에 연결할것을 권장합니다.

JCI1: 섀시 침입 커넥터 이 커넥터는 섀시 침입 스위치 케이블에 연결됩니다. 컴퓨터 케이스가 열리는 경우, 섀 시 침입 메커니즘이 활성화됩니다. 시스템이 이 상태를 기록하고 화면에 경고 메시지 가 나타납니다. 경고를 지우려면, BIOS 유틸리티에서 레코드를 지워야 합니다.

d n u RU ro T .G IN 1 .C 2

CPUFAN,SYSFAN1~2: 팬 전원 커넥터 팬 전원 커넥터는 +12V의 시스템 쿨링 팬을 지원합니다. 메인보드에 시스템 하드웨어 모니터 칩셋 온보드가 있는 경우, CPU 팬 제어를 활용하기 위하여 속도 센서가 있는 특 별히 디자인된 팬을 사용해야 합니다. 시스템 팬은 전부 연결하세요. 시스템 팬은 사용 가능한 시스템 팬 커넥터에 모두 연결될수 있으므로 만일 시스템 팬을 메인보드에 전부 연결할 수 없을 경우, 전원 공급기에 직접 연결하세요.

SYSFAN2 d n u ro 2V se .G 1 1 .+ o U 2 .N 3

o d tr n n u ro 2V e Co .G 1 s d 1 + en e . 2 .S pe 3 .S 4 l

중요사항 • 프로세서 공식 웹사이트나 판매점에서 권장하는 CPU 히트싱크를 사용하세요. • 이 커넥터는 라이너 모드에서 스마트 팬 제어를 지원합니다. CPU 및 시스템의 실 제 온도에 따라 팬의 속도를 자동으로 제어하는 Command Center 유틸리티를 설치 할 수 있습니다. • 만일 시스템 팬을 메인보드의 포트에 전부 연결할수 없을 경우,어댑터를 사용하여 팬을 전원 공급기에 직접 연결하세요. • 처음으로 부팅할 때, 케이블이 팬 블레이드를 방해하지 않도록 확인하세요.

JFP1, JFP2: 시스템 패널 커넥터 이 커넥터는 전면 패널 스위치 및 LED에 연결됩니다. JFP1커넥터는 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다. 전면 패널 커넥터 설치를 간편히 하기 위하여 옵션인 M-커넥터를 사용하세요. 컴퓨터 케이스로 부터 모든 선을 M-커넥터에 연결한 다음 M-커넥터를 메인보드에 연결하세요.

데모 동영상 전면 패널 커넥터 설치에 대한 동영상을 참조하려면 아래의 웹사이트 를 방문하세요. http://youtu.be/DPELIdVNZUI P o w e r 0 .N

중요사항 • 케이스쪽 커넥터 위의 작은 삼각형 표기를 한 핀들은 양극(+)을 표시합니다.윗 그 림과 같이 옵션인 M-커넥터에 제시된 표기에 따라 정확한 연결 방향과 위치를 확 인하세요. • 컴퓨터 케이스의 대다수 전면 패널 커넥터는 JFP1에 우선적으로 연결됩니다.

JUSB1~2: USB 2.0 확장 커넥터 이 커넥터는 USB HDD,디지컬 카메라, MP3 플레이어,프린터, 모뎀 등과 같은 고속 USB 주변 장치를 연결하도록 디자인 되었습니다. d C un + .N o 1 0 r B 1 .G S B1 8 .U S 6 .U C 4 VC . 2 in P nd o u + .N r o 0 9 .G SB 07 U B . S 5 .U CC 3 .V 1

중요사항 VCC 및 GND의 핀을 정확히 연결하여야 손상을 방지할 수 있습니다.

이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용 법은 TPM 보안 플랫폼 설명서를 참조하세요.

3 in p 2 ta in a p 1 d ta pin 0 n e s & da ta pi m s & da ta a ra re s F d s & d C ad dre ss & P re s .L C d d s 3 P a d re 1 .L C a d et 11 .LP C ad es k 9 .LP C R loc 7 .LP C C 5 .LP C 3 .LP 1 d n u d r ro un n r e .G ro Pi we Q r ow 4 1 2.G o Po IR e p 1 0.N V ial ow by 1 .5 er P nd 8 S 3V ta . 6 .3. S 4 .3V 2

한국어 JAUD1: 전면 패널 오디오 커넥터

이 커넥터를 사용하여 전면 패널 오디오를 연결할 수 있으며, 이 커넥터는 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

JBAT1: CMOS 클리어 점퍼 보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받는 CMOS RAM이 있습니다. CMOS RAM의 경우, 시스템을 켤 때마다 시스템이 OS를 자 동으로 부팅합니다. 시스템 구성을 지우려면, 점퍼를 설정하여 CMOS RAM 데이터를 지울수 있습니다. 1

중요사항 시스템이 꺼져 있는 동안 이 점퍼를 단락시켜 CMOS RAM을 지울 수 있습니다. 다음, 점퍼를 분리합니다. 시스템이 켜져 있는 동안 CMOS를 지우지 마세요. 그럴 경우 메인 보드가 손상될 수 있습니다.

JUSB_PW1, JUSB_PW2: USB 전원 점퍼 이 점퍼는 “USB 및 PS/2 장치에 의해 S3/S4/S5 상태에서 웨이크업”하는 기능을 활성화 또는 비활성화하는데 사용됩니다. JUSB_PW1 1

중요사항 이 점퍼를 활성화하려면 전원 공급 장치는 반드시 최소 2A의 전류를 공급할수 있어 야 합니다.

PCI_E1~2: PCIe 확장 슬롯 PCIe 슬롯은 PCIe 인터페이스 확장 카드를 지원합니다.

중요사항 확장 카드를 추가하거나 제거할 때 먼저 전원을 끄거나 전원 코드를 콘센트에서 뽑으 세요. 확장 카드에 대해 필요한 하드웨어나 소프트웨어 변경에 대하여 알려면 확장 카 드 설명서를 읽으세요.

BIOS 설정 기본 설정은 일반적으로 최적의 시스템 안정성을 제공합니다. 다음과 같은 경우, 설치 프로그램을 실행합니다. ■ 시스템 부팅시 오류 메시지가 나타나고 SETUP 프로그램 실행을 요구하는 경우. ■ 사용자의 요구에 따라 기본 설정을 변경하려는 경우.

• BIOS 설정을 변경한 후 시스템이 불안정 할 경우, 기본 설정을 로드하여 최적의 시스템 성능과 안정성을 복원하세요. BIOS에서 "기본값 복원" 항목을 선택하고 <Enter>를 누르면 기본 설정을 로드할 수 있습니다. • BIOS 설정에 익숙하지 않은 경우, 기본 설정으로 유지하세요. 그렇지 않은 경우, 시 스템 손상이나 부팅 오류가 발생할 수 있습니다.

설정 들어가기 컴퓨터를 켜면 시스템이 POST (Power On Self Test) 프로세스를 시작합니다. 화면에 아래의 메시지가 표시되면, <DEL> 키를 눌러 설정을 시작합니다.

Press DEL key to enter Setup Menu, F11 to enter Boot Menu (DEL을 누르면 설정 메뉴를, F11을 누르면 부팅 메뉴를 시작합니다.) 위 메시지를 보지 못했거나 BIOS로 들어가지 못했다면, 시스템을 껐다 다시 켜거나 RESET 버튼을 눌러 다시 시작합니다. 또한 <Ctrl>, <Alt> 및 <Delete> 키를 동시에 눌 러 시스템을 다시 시작할 수도 있습니다. MSI는 BIOS 설정 화면으로 이동하는 방법을 추가적으로 제공합니다. "MSI Fast Boot" 유틸리티 화면에서 "GO2BIOS" 탭을 클릭하거나 메인보드에서 “GO2BIOS" 버튼(옵 션)을 누르면 다음 부팅시 시스템이 BIOS 설정 화면으로 직접 이동합니다.

"MSI Fast Boot" 유틸리티 화면에 서 "GO2BIOS" 탭을 클릭합니다.

중요사항 “MSI Fast Boot” 유틸리티를 사용하여 BIOS 설정 화면으로 이동하기 전에 이 유틸리 티를 설치하였는지 확인하세요.

개요 BIOS를 시작하면 아래의 화면이 표시됩니다. 온도 모니터

모델 명 Virtual OC Genie 버튼

BIOS 선택 메뉴 BIOS 선택 메뉴

중요사항 • 이 항목은 고급 사용자만을 위한 항목입니다. • 오버클로킹은 보증하지 않습니다. 부적절하게 작동하였을 경우 보증이 무효화 되며 컴퓨터 하드웨어가 심각하게 손상될수 있습니다. • 오버클로킹에 익숙하지 않은 경우, OC Genie를 사용하여 보다 쉽게 오버클로킹 할 것을 권장합니다.

▶ Current CPU/ DRAM/ Ring Frequency 이 항목은 설치된 CPU, 메모리 및 링의 현재 주파수를 표시합니다. (읽기 전용) ▶ CPU Ratio Mode [Auto] 이 항목을 사용하여 CPU 비율의 작동 모드를 선택할 수 있습니다. [Auto] 이 설정은 BIOS에서 자동으로 구성됩니다. [Fixed Mode] CPU 비율을 수정. [Dynamic Mode] CPU 비율은 CPU 로딩 상태에 따라 동적으로 변경됩니다. ▶ Adjust CPU Ratio [Auto] 이 항목을 사용하여 CPU의 클럭 속도를 결정하는 CPU 비율을 설정합니다. 이 항목 은프로세서가 이 기능을 지원하는 경우에만 이 항목을 변경할 수 있습니다.

▶ Adjusted CPU Frequency 이 항목은 조정된 CPU 주파수를 표시합니다. (읽기 전용) ▶ EIST [Enabled] 이 항목을 사용하여 Enhanced Intel® SpeedStep Technology를 활성화 또는 비활성 화합니다. ▶ Intel Turbo Boost [Enabled] 이 항목을 사용하여 Intel® Turbo Boost 기능을 활성화 또는 비활성화합니다.이 항목은 설치된 CPU가 이 기능을 지원하는 경우 나타납니다. [Enabled] 시스템이 최고 상태의 성능을 요구하는 경우, 이 기능을 활성화하 여 정격 스펙 이상의 성능으로 CPU 클럭을 올립니다. [Disabled] 이 기능을 비활성화합니다. ▶ Enhanced Turbo [Auto] 모든 CPU 코어에 대한 Enhanced Turbo 기능을 활성화 또는 비활성화하여 CPU 성능 을 향상시켜 줍니다. [Auto] 이 설정은 BIOS에서 자동으로 구성됩니다. [Enabled] 모든 CPU 코어가 최대 터보 비율로 증가됩니다. [Disabled] 이 기능을 비활성화합니다. ▶ Adjust Ring Ratio [Auto] 이 항목을 사용하여 링 비율을 설정합니다. 유효한 값 범위는 설치된 CPU에 따라 달 라집니다. ▶ Adjusted Ring Frequency 이 항목은 조정된 링 주파수를 표시합니다.(읽기 전용) ▶ Adjust GT Ratio [Auto] 이 항목을 사용하여 통합 그래픽 클럭의 배수를 설정합니다. 유효한 값 범위는 설치된 CPU에 따라 달라집니다. ▶ Adjusted GT Frequency 이 항목은 조정된 통합 그래픽 클럭을 표시합니다.(읽기 전용) ▶ DRAM Frequency [Auto] 이 항목을 사용하여 DRAM 클럭을 조정할수 있습니다. 단, 오버클로킹 정상 동작은 보 증하지 않습니다.

▶ Adjusted DRAM Frequency 이 항목은 조정된 DRAM 클럭을 표시합니다.(읽기 전용)

▶ Advanced DRAM Configuration [Link] 또는 [Unlink]로 설정한 후에 활성화 또는 비활성화됩니다. 사용자는 메모리의 각 채널에 대해 메모리 타이밍을 설정할 수 있습니다. 메모리 타이밍 설정을 변경한 후 시스템이 불안정하거나 부팅되지 않을 수도 있으니 그럴 경우, CMOS 데이터를 삭 제하고 기본 설정을 복원하세요. (CMOS 클리어 점퍼/ 버튼 부분의 내용을 참조하여 CMOS 데이터를 삭제하고 BIOS 에서 기본 설정을 로드하세요.) ▶ Memory Fast Boot [Auto] 매번 부팅할 때 메모리의 트레이닝 개시를 활성화 또는 비활성화합니다. [Auto] 이 설정은 BIOS에서 자동으로 구성됩니다. [Enabled] 메모리는 첫번째 시작과 첫 트레이닝을 완전히 모방합니다.이후에 시스템 부팅 시간을 가속화하면서 부팅 할 경우, 메모리는 트레이 닝되지 않습니다. [Disabled] 메모리가 매번 부팅시 시작되거나 트레이닝됩니다. ▶ DRAM Voltage [Auto] 이 항목을 사용하여 메모리 전압을 설정할 수 있습니다. "Auto"로 설정하여 BIOS에서 메모리 전압을 자동으로 설정하거나 또는 수동으로 설정할 수 있습니다. ▶ Spread Spectrum 이 기능은 펄스 조절로 생성된 EMI (Electromagnetic Interference)를 줄여줍니다. [Enabled] 이 기능을 활성화하여 EMI (Electromagnetic Interference)를 줄여 줍니다. [Disabled] CPU 베이스 클럭의 오버클로킹 능력을 향상시킵니다.

중요사항 • EMI 문제가 발생하지 않을 경우 최적의 시스템 안정성 및 성능을 위해 [사용 안함]으 로 설정합니다. 그러나 EMI 로 인해 문제가 발생할 경우 EMI 감소를 위해 대역 확 산 값을 선택하세요. • 대역 확산 값이 클수록 EMI는 감소되지만 시스템의 안정성은 저하됩니다. 가장 적 합한 대역 확산 값은 해당 지역의 EMI 규정을 참조하세요. • 사소한 지터조차도 클록 속도를 일시적으로 상승시키면 오버클로킹한 프로세서를 고정시키는 원인이 될수 있으므로 오버클로킹을 진행하는 동안 대역 확산을 반드시 [사용 안함]으로 설정해야 합니다.

▶ DRAM Timing Mode [Auto] 이 항목을 사용하여 메모리 타이밍 모드를 선택합니다. [Auto] DRAM 타이밍은 설치된 메모리 모듈의 SPD (Serial Presence Detect)에 의해 결정됩니다. [Link] 모든 메모리 채널의 DRAM 타이밍을 수동으로 설정할 수 있습니다. [UnLink] 각 메모리 채널의 DRAM 타이밍을 수동으로 설정할 수 있습니다.

▶ CPU Features <Enter>를 눌러 서브 메뉴를 시작합니다. ▶ Hyper-Threading Technology [Enabled] 프로세서가 Hyper-Threading 기술을 지원하면, 사용자의 응답시간을 최소화 할 수 있도록 연산 기능을 분배할 수 있습니다. 이 기술은 프로세서 안의 물리적인 멀 티 코어에 여러개의 논리적인 프로세서를 두어 실시간으로 가상적인 연산을 분배 할 수 있습니다. 이 방법을 활용하면, 시스템의 연산 능력을 극대화할 수 있습니다. [Enable] Intel Hyper-Threading 기술을 활성화 함. [Disabled] 운영 체제가 HT 기능을 지원하지 않으면 비활성화 함.

▶ Active Processor Cores [All] 이 항목을 사용하여 액티브 프로세서 코어 수를 선택할 수 있습니다. ▶ Limit CPUID Maximum [Disabled] 이 항목을 사용하여 확장 CPUID 값을 활성화 또는 비활성화할 수 있습니다. [Enabled] BIOS 는 최대 CPUID 입력 값을 제한하여 확장 CPUID 값으로 프로세서를 지원하지 않는 이전 운영제제의 부팅 문제를 해결 할 수 있습니다. [Disabled] 실제 최대 CPUID 입력 값을 사용합니다. ▶ Execute Disable Bit [Enabled] 운영 체제에 대한 ‘버퍼 오버플로우’ 공격 등 바이러스와 악성 코드에 대해 시스템 을 보안하고 악의적인 웜(혹은 바이러스)이 버퍼영역에 코드화되어 침입할 경우, 프로세서는 연산을 차단해, 시스템의 손상이나 웜의 확산을 방지합니다. 이 기능 을 항상 활성화할것을 권장합니다. [Enabled] NO-Execution 보호 기능을 활성화하여 악의적인 공격 및 웜을 방지합니다. [Disabled] 이 기능을 비활성화합니다. ▶ Intel Virtualization Tech [Enabled] 이 항목을 사용하여 Intel Virtualization technology(인텔 가상화 기술)을 활성화 또 는 비활성화할 수 있습니다. [Enabled] 이 기술을 활성화하면 플랫폼이 독립적인 파티션에서 여러 운 영체제를 실행할 수 있고 시스템은 여러개의 가상화 시스템으 로 작동합니다. [Disabled] 이 기능을 비활성화합니다. ▶ Hardware Prefetcher [Enabled] 하드웨어 프리페처(MLC Streamer prefetcher) 기능을 활성화 또는 비활성화합 니다. [Enabled] 하드웨어 프리페처가 자동으로 데이터와 명령을 메모리에서 L2 캐시에 프리 페치하여 CPU 성능을 조정합니다. [Disabled] 이 기능을 비활성화합니다. ▶ Adjacent Cache Line Prefetch [Enabled] CPU 하드웨어 프리페처(MLC Spatial prefetcher)를 활성화 또는 비활성화합니다. [Enabled] 이 기능을 활성화하여 캐시 지연 시간을 줄이고 특정 응용 프 로그램의 성능을 조정할 수 있습니다. [Disabled] 지정된 캐시 라인만을 활성화합니다. 52

▶ CPU AES Instructions [Enabled] CPU AES (Advanced Encryption Standard-New Instructions) 지원을 활성화 또는 비활성화합니다. 이 항목은 CPU가 이 기능을 지원하는 경우 나타납니다. [Enabled] Intel AES 지원을 활성화합니다. [Disabled] Intel AES 지원을 비활성화합니다.

▶ Intel C-State [Auto] C-state는 ACPI에 의해 정의된 프로세서 전원 관리 기술입니다. [Auto] 이 설정은 BIOS에서 자동으로 구성됩니다. [Enabled] 시스템의 유휴 상태를 감지하고 그에 따라 CPU의 전력 소모를 줄여줍니다. [Disabled] 이 기능을 비활성화합니다. ▶ C1E Support [Disabled] C1E 기능을 활성화 또는 비활성화하여 시스템 유휴 상태에서 전력을 절약할 수 있습니다. 이 항목은 "Intel C-State" 기능이 활성화된 경우 나타납니다. [Enabled] 이 기능을 활성화하여 CPU 주파수 및 전압을 줄이고 시스템 유휴 상태에서 전력을 절약할 수 있습니다. [Disabled] 이 기능을 비활성화합니다. ▶ Package C State limit [Auto] 시스템 유휴 상태에서 전력 절약을 위한 CPU C-state 모드를 선택할 수 있습니다. 이 항목은 "Intel C-State" 기능이 활성화된 경우 나타납니다. [Auto] 이 설정은 BIOS에서 자동으로 구성됩니다. [C0~C7s] 절전 레벨을 낮아지는 순서로 배열하면 다음과 같습니다. C7s, C7, C6, C3, C2, C0. [No limit] C-state 제한이 없습니다. ▶ LakeTiny Feature [Disabled] iRST로 SSD에 대한 Intel Lake Tiny 기능을 활성화 또는 비활성화합니다. 이 항 목은 설치된 CPU가 이 기능을 지원하고 "Intel C-State" 기능이 활성화된 경우 나 타납니다. [Enabled] 동적 IO 로드 성능을 향상시켜 SSD 속도를 가속화합니다. [Disabled] 이 기능을 비활성화합니다.

▶ Intel Adaptive Thermal Monitor [Enabled] 이 기능을 활성화 또는 비활성화하여 CPU의 과열을 방지할 수 있습니다. [Enabled] CPU의 온도가 적응 온도보다 높을 경우, CPU 코어의 클럭 속 도를 낮춰줍니다. [Disabled] 이 기능을 비활성화합니다.

참고: 다음 항목은 "Intel Turbo Boost " 기능이 활성화된 경우 나타납니다. ▶ Long Duration Power Limit (W) [Auto] 이 항목은 Turbo Boost 모드에서 CPU의 장 기간 TDP 전원 제한 값을 설정할 수 있습니다. ▶ Long Duration Maintained (s) [Auto] 이 항목은 "장 기간 전원 제한(W)"의 유지 시간을 설정할 수 있습니다. ▶ Short Duration Power Limit (W) [Auto] 이 항목은 Turbo Boost 모드에서 CPU의 단 기간 TDP 전원 제한 값을 설정할 수 있습니다.

▶ CPU Current limit (A) [Auto] 터보 부스트 모드에서 CPU 패키지의 최대 전류 제한 값을 설정합니다. 전류가 지 정된 제한 값을 초과할 경우, CPU는 자동으로 코어 주파수를 낮춰 전류를 줄여 줍니다. ▶ 1/2/3/4-Core Ratio Limit [Auto] 이 항목은 설치된 CPU가 이 기능을 지원하는 경우에만 나타나며 터보 부스트 모 드에서 다른 액티브 코어의 CPU 비율을 설정할 수 있습니다.이 항목은 설치된 프 로세서가 이 기능을 지원하는 경우 나타납니다.
