사용 설명서 B75MA-E31 MSI

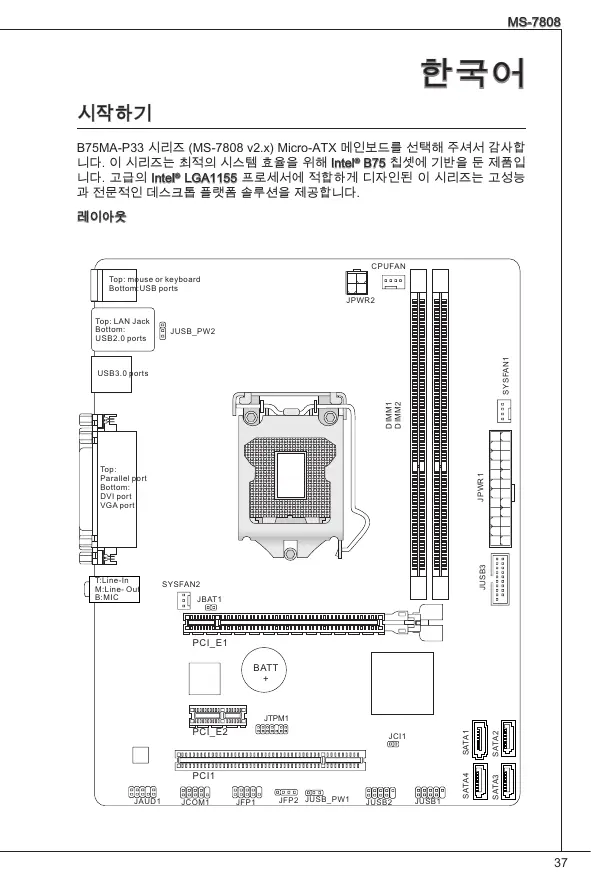

B75MA-P33 시리즈 (MS-7808 v2.x) Micro-ATX 메인보드를 선택해 주셔서 감사합 니다. 이 시리즈는 최적의 시스템 효율을 위해 Intel® B75 칩셋에 기반을 둔 제품입 니다. 고급의 Intel® LGA1155 프로세서에 적합하게 디자인된 이 시리즈는 고성능 과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다.

■ LGA1155 소켓을 사용한 3세대 Intel® Core™ i7/ Core™ i5/ Core™ i3/ Pentium®/ Celeron® 프로세서를 지원합니다. ■ Intel® B75 칩셋 ■ DDR3-1066/1333/1600/1800*/2000*/2200*/2400* MHz(OC, 22nm CPU 요구) 지원하는 2개의 DIMMs 제공 최대16GB. ■ 듀얼 채널 모드 지원 LAN ■ Realtek® 8111E에 의해 LAN 10/ 100/ 1000 지원 ■ Realtek® ALC887에 의해 통합된 칩 ■ 8채널 오디오 출력 지원 ■ Azalia 1.0 Spec 준수 SATA ■ Intel® B75 로 SATA 6Gb/s 1포트 지원 (SATA1) ■ Intel® B75 로 SATA 3Gb/s 3포트 지원 (SATA2~4)

‑ PS/2 마우스/ 키보드 포트 1개 ‑ USB 2.0 포트 4개 ‑ USB 3.0 포트 2개 ‑ LAN 잭 1개 ‑ 페러렐 포트 1개 ‑ DVI-D 포트 1개*, 최대 1920x1200 해상도 지원 ‑ VGA 포트 1개*, 최대 2048x1536 해상도 지원 ‑ 플렉시블 오디오 잭 3개** *(DVI-D 및 VGA 포트는 통합된 그래픽 프로세서와 같이 있을 때만 작동합니 **(8 채널 사운드 효과를 달성하려면, 일곱 번째 및 여덟 번째 채널은 전면 패 널에서 출력해야 합니다.)

MS-7808 ‑ USB 2.0 커넥터 2개 ‑ USB 3.0 커넥터 1개 ‑ 전면 패널 오디오 커넥터 1개 ‑ 시리얼 포트 커넥터 1개 ‑ TPM 커넥터 1개 ‑ 섀시 침입 커넥터 1개 ‑ USB 전원 점퍼 2개 ■ PCIe 3.0 x16 슬롯 1개 ■ PCIe 2.0 x1 슬롯 1개 ■ PCI 슬롯 1개 ■ Micro-ATX (24.4 cm X 19.0 cm) ■ 장착 홀 6개 CPU에 대한 최신 정보는 http://www.msi.com/service/cpu-support/ 를 참조하세요. 호환 가능한 부품에 대한 자세한 내용은 http://www.msi.com/service/test-report/ 를 참조하세요. 부속품을 구매하시거나 부품 번호를 문의하시려면 웹페이지 http://www.msi.com/ index.php를 방문하여 자세한 내용을 확인할 수 있습니다.

후면 패널은 다음과 같은 커넥터를 지원합니다. PS/2 마우스/ LAN

DVI-D 포트 USB 2.0 포트 VGA 포트

• 8채널 사운드 효과를 달성하려면, 일곱 번째 및 여덟 번째 채널은 전면 패널에 서 출력해야 합니다.
• DVI-D 및 VGA 포트는 통합된 그래픽 프로세서와 같이 있을 때만 작동합니다.

LGA1155의 CPU 및 쿨러 설치 절차 CPU 설치시, 과열을 방지하고 시스템 안정성을 유지하도록 CPU 쿨러를 상단에 연 결하세요.아래의 절차에 따라 CPU 및 CPU 쿨러를 올바르게 설치하세요. 잘못 설 치할 경우, CPU와 메인보드가 손상될수 있습니다. LGA 1155 CPU 소개

메인보드에 CPU를 정확하게 배치하기 위하여 LGA 1155 CPU 윗쪽에 2개의 정렬

키와 하나의 노란색 삼각형이 있습니다. 노란색 삼각형은 1번 핀을 나타냅니다.

노란색 삼각형은 1번 핀을 나타냅니다.

MS-7808 아래의 단계에 따라 CPU 및 쿨러를 올바로 설치하세요.

로드 레버를 위로 올리고 로드 플레이트를 엽니다. CPU 소켓 핀의 손상에 주의하세요.

CPU 방향이 올바로 맞춰졌는지 확인한 다음, CPU를 소켓 하우징 프레임에 내려 놓습니다. CPU 베이스의 가장자리를 잡으세요. 정렬 키가 맞춰졌

로드 플레이트를 닫고 플라스틱 캡을 제거하세요.

소켓의 정확한 위치에 장착되었는지 확인하기 위 해 CPU를 검사합니다. 로드 레버를 아래로 눌러 고 정 탭에 고정합니다.

CPU의 과열을 방지하고 열이 잘 발산되도록 CPU의 상단에 써멀 페이스트(또는 써멀 테이프)를

메인보드에 CPU 팬 커넥터를 장착합니다.

팬의 선이 팬 커넥터 쪽을 향하고 훅이 메인보드의 홀에 꼭 맞게 방열판을 메인보드에 장착합니다.

4개의 클립이 메인보드의 홀에 완전히 박힐때까지 쿨러를 누릅니다. 4개의 훅을 눌러 쿨러를 고정합 니다. 훅이 올바른 위치에 고정되었다면 닫히는 소

0. 클립 앤드가 올바로 끼워졌는지 확인합니다.

. 마지막으로 CPU 팬 케이블을 메인보드의 CPU 팬 커넥터에 연결합니다.

• CPU 소켓 핀의 손상에 주의하세요.
• 시스템을 켜지전에 CPU쿨러가 단단히 설치되었는지 확인합니다.
• CPU가 설치되어 있지 않을 경우, CPU 소켓 핀이 손상되지 않도록 항상 플라스 틱 캡으로 보호하세요.
• CPU 팬 설치에 대한 자세한 내용은 CPU 팬 패키지에 있는 설명서를 참조하

메인보드를 설치할 때, 먼저 컴퓨터 케이스의 장착 플레이트에 메인보드 설치에 필 요한 장착 스탠드를 설치합니다. 컴퓨터 케이스와 함께 제공되는 I/O 후면 플레이 트가 있을 경우, 메인보드 패키지와 함께 제공되는 I/O 후면 플레이트로 교체하세 요. I/O 후면 플레이트는 스크류가 필요없이 컴퓨터 케이스에 쉽게 들어가야 합니 다. 장착 플레이트의 장착 스탠드를 메인보드의 스크류 홀에 정렬하고 컴퓨터 케 이스와 함께 제공되는 스크류로 메인보드를 고정합니다. 메인보드의 스크류 홀의 위치는 아래 그림과 같습니다. 자세한 내용은 컴퓨터 케이스와 함께 제공되는 메

I/O 포트는 컴퓨터 케이스의 뒷쪽으로 향해야 하고 I/O 후면 플레이트에 있는 홀에 한줄로 세

• 표면에 불필요한 잔여물이 없는 평평한 곳 위에서 메인보드를 설치합니다.
• 메인보드에 대한 손상을 방지하기 위해 메인보드 회로 및 컴퓨터 케이스의 접촉 (장착 스탠드 제외)을 금지합니다.
• 메인보드 단락을 피하기 위해 메인보드 또는 컴퓨터 케이스속에 느슨한 금속 부 품이 없는지 확인하세요.

MS-7808 . 양쪽에 있는 장착 클립을 밖으로 당겨 DIMM 슬롯의 잠금을 해제합니다. 메모 리 모듈을 DIMM 슬롯에 수직으로 끼웁니다. 메모리 모듈은 중앙 아래쪽에 노 치가 하나만 있으며 오른쪽 방향으로만 맞습니다.

DIMM 슬롯 안쪽으로 메모리 모듈을 깊이 밀어 넣습니다. 메모리 모듈이 올바 르게 자리 잡으면 DIMM 슬롯 양쪽에 있는 플라스틱 클립이 자동으로 닫히며 닫히는 소리를 들을수 있습니다.

메모리 모듈이 양쪽에 있는 DIMM 슬롯 클립에 의해 제자리에 잠겼는지 수동

• 듀얼 채널 모드에서, 시스템 안정성을 위하여 타입과 용량이 동일한 메모리 모 듈을 설치해야 합니다.
• 하드웨어 제한으로 인해 다음 절차에 따라 설치하세요. 먼저 메모리 모듈을 설 치하고 다음 그래픽 카드를 설치하세요. 제거할 경우, 필요하다면 그래픽 카드 를 먼저 제거하세요.

JPWR1: ATX 24핀 전원 커넥터 이 커넥터를 사용하여 ATX 24 핀 전원 공급 장치를 연결할 수 있습니다. ATX 24 핀 전원 공급 장치를 연결하려면 커넥터에 전원 공급 케이블을 정렬하고 케이블을 커 넥터 안쪽으로 꼭 눌러줍니다. 만약 정확하게 조작하였다면 전원 케이블의 클립이 메인보드의 전원 커넥터에 꼭 맞게 걸리게 됩니다

JPWR2: ATX 4핀 전원 커넥터 이 12V 전원 커넥터는 CPU에 전원을 공급하는 데 사용됩니다.

모든 커넥터가 올바른 ATX 전원 공급장치에 연결되어 메인보드가 안정적으로 작 동하는지 확인하세요.

CPUFAN, SYSFAN1, SYSFAN2: 팬 전원 커넥터

팬 전원 커넥터는 +12V의 시스템 쿨링 팬을 지원합니다. 메인보드에 시스템 하드웨 어 모니터 칩셋 온보드가 있는 경우, CPU 팬 제어를 활용하기 위하여 속도 센서가 있는 특별히 디자인된 팬을 사용해야 합니다. 시스템 팬은 전부 연결하세요. 시스템 팬은 사용 가능한 시스템 팬 커넥터에 모두 연결될수 있으므로 만일 시스템 팬을 메 인보드에 전부 연결할 수 없을 경우, 전원 공급기에 직접 연결하세요. CPUFAN SYSFAN2

SYSFAN1 MS-7808 SATA1~4: SATA 커넥터 이 커넥터는 고속 시리얼 ATA 인터페이스 포트에 사용됩니다. 각 커넥터는 하나 의 시리얼 ATA 장치에 연결할수 있습니다. 시리얼 ATA 장치는 디스크 드라이브

(HD), 솔리드 스테이트 드라이브 (SSD) 및 광학 드라이브 (CD/ DVD/ 블루 레이)를

SATA1 (6Gb/s) SATA4 (3Gb/s) SATA2 (3Gb/s) SATA3 (3Gb/s)

• SATA 케이블을 90도로 꺽지 마세요. 그럴 경우 전송중 데이터가 손상될 수 있

• SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만 공간 절약을 위해 플랫 커 넥터를 메인보드에 연결할것을 권장합니다. JFP1, JFP2: 전면 패널 커넥터 이 커넥터를 사용하여 전면 패널 스위치 및 LED를 연결할 수 있으며, JFP1은 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

JUSB1, JUSB2: USB 2.0 확장 커넥터

이 커넥터는 USB HD, 디지털 카메라, MP3 플레이어, 프린터, 모뎀 등과 같은 고속

의 USB 주변 장치를 연결하는 데 적합합니다. C un + .N o 1 0 r B 11 .G 8 US B . S 6 .U C 4 VC

JUSB3: USB 3.0 확장 커넥터 USB 3.0 포트는 USB 2.0 장치와 호환할수 있습니다. 데이터 전송속도 최대 5Gbits/ s (SuperSpeed)를 지원합니다.

• VCC 및 GND의 핀을 정확히 연결하여야 손상을 방지할수 있습니다.

• USB 3.0 장치를 사용하려면 USB 3.0 케이블로 장치와 USB 3.0 포트를 연결해

JAUD1 : 전면 패널 오디오 커넥터 이 커넥터를 사용하여 컴퓨터 케이스의 전면 패널 오디오를 연결할 수 있으며, 이 커넥터는 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

JCI1: 섀시 침입 커넥터 이 커넥터는 섀시 침입 스위치 케이블에 연결됩니다. 섀시가 열리는 경우, 섀시 침 입 메커니즘이 활성화됩니다. 시스템이 이 상태를 기록하고 화면에 경고 메시지를 표시합니다. 경고를 지우려면, BIOS 유틸리티에서 레코드를 지워야 합니다.

MS-7808 JTPM1: TPM 모듈 커넥터 이 커넥터는 옵션인 TPM(Trusted Platform Module) 모듈에 연결됩니다. 자세한 내 용과 사용법은 TPM 보안 플랫폼 설명서를 참조하세요.

JCOM1: 시리얼 포트 커넥터 이 커넥터는 16550A 고속 통신 포트로서 16 바이트의 FIFO를 송수신합니다. 시리 얼 장치를 연결할 수 있습니다.

JBAT1: CMOS 클리어 점퍼 보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받는

CMOS RAM이 있습니다. CMOS RAM의 경우, 시스템을 켤 때마다 시스템이 OS를

자동으로 부팅합니다. 시스템 구성을 지우려면, 점퍼를 설치하여 CMOS RAM을

시스템이 꺼져 있는 동안 이 점퍼를 단락시켜 CMOS RAM을 지울수 있습니다. 다 음, 점퍼를 분리합니다. 시스템이 켜져 있는 동안 CMOS RAM을 지우지 마세요. 그 럴 경우 메인보드가 손상될 수 있습니다.

JUSB_PW1/ JUSB_PW2: USB 전원 점퍼

이 점퍼는 “USB 및 PS/2 장치에 의해 S3/S4/S5 상태에서 웨이크업”하는 기능을 활

성화 또는 비활성화하는데 사용됩니다.

이 점퍼를 활성화하는 경우, 전원 공급 장치는 반드시 +5VSB 및 최소 2A의 전류를 공급할수 있어야 합니다.

MS-7808 PCIe 슬롯 PCIs 슬롯은 PCIe 인터페이스 확장 카드를 지원합니다. PCIe 3.0 x16 슬롯 PCIe 2.0 x1 슬롯 PCI 슬롯

PCI 슬롯은 LAN 카드, SCSI 카드, USB 카드 및 PCI 규격을 준수하는 기타 애드

온 카드를 지원합니다. 32-비트 PCI 슬롯 PCI 인터럽트 요청 라우팅 Interrupt request line의 약어인 IRQ는 장치가 인터럽트 요청을 프로세서로 전송

할 수 있는 하드웨어입니다. PCI IRQ 핀은 일반적으로 다음과 같이 PCI 버스 핀

확장 카드를 추가하거나 제거할 때 먼저 전원을 끄거나 전원 코드를 콘센트에서 뽑 으세요. 확장 카드에 대해 필요한 하드웨어나 소프트웨어 변경에 대하여 알려면 확 장 카드 설명서를 읽으세요.

BIOS 설정 컴퓨터를 켜면 시스템이 POST(Power On Self Test) 프로세스를 시작합니다. 화면 에 아래의 메시지가 표시되면, <DEL> 키를 눌러 CLICK BIOS II를 시작합니다. Press DEL key to enter Setup Menu, F11 to enter Boot Menu (DEL을 누르면 설정메뉴를, F11을 누르면 부팅 메뉴를 시작합니다.)

위 메시지를 보지 못했거나 CLICK BIOS II로 들어가지 못했다면, 시스템을 껐다 다

시 켜거나 RESET 버튼을 눌러 다시 시작합니다. 또한 <Ctrl>, <Alt> 및 <Delete> 키 를 동시에 눌러 시스템을 다시 시작할 수도 있습니다.

이 장에서 설명되는 각 BIOS 캐터고리 아래의 항목은 시스템 성능을 향상하기 위 해 지속적으로 업데이트됩니다. 따라서 설명이 최신 BIOS와 약간 다를 수 있으니 참조용으로 사용하시기 바랍니다. Click BIOS II를 시작하면 아래의 화면이 표시됩니다.

여기에 표시된 그림은 참조용으로서 구매한 제품에 따라 다를수 있으니 자세한 정 보는 사용자가 구매한 시스템의 실제 화면을 참조하세요. 이 블록은 프로세서와 메인보드의 온도를 표시합니다.

이 블록은 시간, 날짜, CPU 이름, CPU 주파수, DRAM 주파수, DRAM 용량 및 BIOS

버전 등 정보를 표시합니다. BIOS 선택 메뉴 아래와 같은 옵션이 제공됩니다. SETTINGS - 이 메뉴를 사용하여 칩셋 기능 및 부팅장치에 대한 설정을 지정 OC - 이 메뉴에는 주파수 및 전압 조정 항목이 포함됩니다. 주파수가 높아지면 성능이 좋아지지만 높은 주파수와 열은 시스템의 불안정성을 일으킬수 있으므 로 일반 사용자는 오버클럭 기능을 사용하지 말것을 권장합니다. ECO - 이 메뉴는 에너지 절약 설정과 관련됩니다. BROWSER - 이 기능은 MSI Winki 웹 브라우저를 링크하는데 사용됩니다. UTILITIES - 백업 및 업데이트용 유틸리티가 포함됩니다. SECURITY - 보안 메뉴는 권한이 없는 사람이 시스템 설정을 변경하는것을 방지 하는데 사용되므로 시스템을 보호할수 있습니다. 부팅 장치 우선순위 바 장치 아이콘을 이동하여 부팅 순위를 변경합니다. 이 버튼은 부팅 메뉴를 시작하는데 사용됩니다. 이 항목을 클릭하는 즉시 장치에서 시스템을 부팅할수 있습니다. 이 기능은 에너지 절약 또는 오버클로킹의 사전 설정을 로드할수 있습니다. 이 영역은 BIOS 설정 및 구성 정보를 제공합니다. BIOS 설정시, 필요한 언어를 선택할 수 있습니다. 부팅 장치 우선순위 바 이 바는 부팅 장치의 우선순위를 나타냅니다. 밝아진 아이콘은 장치가 활성화 되

아이콘을 클릭한 다음, 오른쪽 또는 왼쪽으로 끌어 당겨 부팅 우선순위를 지정합

• 이 항목은 고급 사용자만을 위한 항목입니다.
• 오버클로킹은 보증하지 않습니다. 부적절하게 작동하였을 경우, 보증이 무효화 되며 컴퓨터 하드웨어가 심각하게 손상될수 있습니다.
• 오버클로킹에 익숙하지 않은 경우, OC Genie를 사용하여 보다 쉽게 오버클로 킹 할것을 권장합니다. Current CPU / DRAM Frequency 이 항목은 CPU 및 메모리 속도의 현재 클럭을 표시합니다. (읽기 전용) Adjust CPU Ratio 이 항목은 외부나 메인보드 클럭 속도에 관한 프로세서의 내부 클럭 속도를 결정 하는 배수를 조정합니다. 이 항목은 프로세서가 이 기능을 지원하는 경우에만 적 Adjusted CPU Frequency 이 항목은 조정된 CPU 주파수를 표시합니다. (읽기 전용) Adjust CPU Ratio in OS 이 항목은 MSI Control Center를 사용하여 OS에서 CPU 비율을 변경할 수 있습 EIST 향상된 Intel SpeedStep 기술로 인해 배터리 또는 AC 전원 중 어떤 방식으로 컴퓨 터를 실행되느냐에 따라 마이크로프로세서의 성능 레벨을 설정할 수 있습니다. 기 술을 지원하는 CPU를 설치하면 이 필드가 표시됩니다.

MS-7808 Intel Turbo Boost 정격 스팩 이상의 CPU 성능을 자동으로 부스트하는 Intel Turbo Boost를 활성화 또는 비활성화 할수 있습니다.(애플리케이션이 최고의 스로세서 성능 상태를 요 My OC Genie 이 항목은 OC Genie의 매개 변수를 누가 지정할 것인지를 선택할 수 있습니다. [MSI]로 설정하면 OC Genie는 관련된 OC 기본값으로 시스템을 오버클럭하고 [Customize]로 설정하면 OC Genie에 대한 아래와 같은 “My OC Genie 옵션” 서브 메뉴를 사용자가 수동으로 구성할 수 있습니다. My OC Genie option <Enter>를 눌러 서브 메뉴를 시작합니다. My OC Genie GT Overclocking 이 항목은 OC Genie 기능에 대한 통합 그래픽의 오버클로킹을 활성화/ 비활 My OC Genie GT Ratio 이 항목은 OC Genie 기능에 대한 GT 비율을 지정할 수 있습니다. Adjusted My OC Genie GT Ratio 이 항목은 OC Genie가 시작될 때, iGPU 주파수를 표시합니다.(읽기 전용) DRAM Reference Clock 이 항목은 CPU에 대한 DRAM 참조 클럭을 지정할 수 있습니다. 단, 오버클로킹 동 작은 보증하지 않습니다. DRAM Frequency 이 항목은 DRAM 주파수를 조정할수 있습니다. 단, 오버클로킹 정상 동작은 보증 Adjusted DRAM Frequency 이 항목은 조정된 DRAM 주파수를 표시합니다. (읽기 전용) Extreme Memory Profile (X.M.P) 이 항목은 Intel Extreme Memory Profile (XMP) 기능을 활성화/ 비활성화합니다. 자 세한 정보는 Intel 공식 웹사이트를 방문하세요. DRAM Timing Mode DRAM 모듈의 SPD (Serial Presence Detect) EEPROM에 의해 DRAM 타이밍을 제어할지를 선택합니다. [자동]으로 설정하면 SPD 구성을 기준으로 하는 BIOS에 의해 DRAM 타이밍 및 다음 “고급 DRAM 구성” 서브 메뉴를 판별할수 있습니다. [Link] 또는 [Unlink]를 선택하면 사용자가 DRAM 타이밍 구성 및 다음 관련 “고급 DRAM 구성” 서브 메뉴를 수동으로 설정할수 있습니다. Advanced DRAM Configuration <Enter>를 눌러 서브 메뉴를 시작합니다. Command Rate 이 설정은 DRAM 명령 속도를 제어합니다.

tCL SDRAM이 읽기 명령을 받아서 이 명령을 시작하기 전에 (클록 사이클의) 타이밍 지연을 결정하는 CAS 대기 시간을 제어합니다. tRCD DRAM이 재충전되면 행과 열이 따로 분리됩니다. 이 설정 항목을 사용하면 RAS(열 주소)에서 CAS(행 주소)로의 변환 타이밍을 결정할 수 있습니다. 클록 사이클이 짧을수록 DRAM 성능이 빨라집니다. tRP 이 설정은 사전에 충전할 수 있는 RAS 사이클 수를 제어합니다. DRAM 재충전 이전에 RAS가 충전 시간을 충분히 갖지 못할 경우, 충전이 불충분해서 DRAM이 데이터를 보존하지 못할 수 있습니다. 이 항목은 시스템에 동기화 DRAM이 설 치된 경우에만 적용됩니다. tRAS 이 설정은 RAS가 메모리 셀로부터 읽거나 메모리 셀에 쓰는 데 걸리는 시간 tRFC 이 설정은 RFC가 메모리 셀로부터 읽거나 메모리 셀에 쓰는 데 걸리는 시간 tWR 이 항목은 데이터 버스트 쓰기 끝기부터 사전 충전 명령 시작까지의 최소 시간 간 격을 제어합니다. 감지 증폭기로 셀에 데이터를 복원합니다. tWTR 이 항목은 데이터 버스트 쓰기 끝기부터 칼럼 읽기 명령 시작까지의 최소 시간 간격을 제어합니다. 이 항목은 읽기 명령을 시작하기 전에 I/O gating이 감지 증 폭기를 활성화할 수 있습니다. tRRD 다른 뱅크의 active-to-active 지연을 지정합니다. tRTP 읽기 명령과 사전 충전 명령 간의 시간 간격을 결정합니다. tFAW 이 항목은 tFAW (four activate window delay) 타이밍 설정에 사용됩니다. tWCL 이 항목은 tWCL (Write CAS Latency) 타이밍 설정에 사용됩니다. tCKE 이 항목은 DRAM 모듈의 펄스 폭을 설정하는데 사용됩니다. tRTL 이 항목은 라운드 칩 지연 설정에 사용됩니다. Advanced Channel 1/ 2 Timing Configuration <Enter>를 눌러 서브 메뉴를 시작합니다. 각 채널의 고급 메모리 타이밍을 설

MS-7808 GT OverClocking 이 항목은 통합된 그래픽의 오버클로킹을 활성화 또는 비활성화합니다. GT Ratio 이 설정은 통합된 그래픽 주파수의 비율을 조정하여 다른 주파수 조합에서 실행할 수 있는 통합된 그래픽을 활성화합니다. Adjusted GT Frequency 이 항목은 iGPU 주파수를 표시합니다. (읽기 전용) Spread Spectrum 이 기능은 펄스 조절로 생성된 EMI (Electromagnetic Interference)를 줄여줍니다.

• EMI 문제가 발생하지 않을 경우, 최적의 시스템 안정성 및 성능을 위해 [사용 안 함]으로 설정합니다. 그러나 EMI로 인해 문제가 발생할 경우, EMI 감소를 위해 대 역 확산 값을 선택하세요.
• 대역 확산 값이 클수록 EMI는 감소되지만 시스템의 안정성은 저하됩니다. 가장 적합한 대역 확산 값은 해당 지역의 EMI 규정을 참조하세요.
• 사소한 지터조차도 클럭 속도를 일시적으로 상승시키면 오버클로킹한 프로세서 를 고정시키는 원인이 될수 있으므로 오버클로킹을 진행하는 동안 대역 확산을 반드시 [사용 안함]으로 설정해야 합니다. DRAM Voltage 이 항목을 사용하여 메모리 전압을 조정합니다. Current DRAM Voltage 이 항목은 현재 DRAM 전압을 표시합니다.(읽기 전용) Overclocking Profiles <Enter>를 눌러 서브 메뉴를 시작합니다. Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 <Enter>를 눌러 서브 메뉴를 시작합니다. Set Name for Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 이 항목에 지정한 이름을 입력합니다. Save Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 선택된 현재 오버클럭 프로파일 설정을 ROM에 저장합니다. Load/ Clear Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 ROM에서 저장된 프로파일 설정을 로드 또는 지웁니다. OC Profile Save to USB 현재 오버클로킹 설정을 USB 드라이브에 저장합니다. OC Profile Load from USB USB 드라이브에서 저장된 설정을 로드합니다.

CPU Specifications <Enter>를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 CPU의 모든 주요 기능을 표시하며 읽기 전용입니다. 사용자는 언제든지 [F4]키를 눌러 정보를 액세스할수 있습니다. <Enter>를 눌러 서브 메뉴를 시작합니다. CPU Technology Support <Enter>를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 설치된 CPU가 지원하 는 기술을 표시합니다.(읽기 전용) MEMORY-Z <Enter>를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 DIMM의 모든 설정과 타 이밍을 표시합니다. 이 정보는 구매한 모델에 따라 다를수 있으며 읽기 전용입니 다. 사용자는 언제든지 [F5]키를 눌러 정보를 액세스할수 있습니다. <Enter>를 눌 러 서브 메뉴를 시작합니다. DIMM1~2 Memory SPD <Enter>를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 설치된 메모리의 정 CPU Features <Enter>를 눌러 서브 메뉴를 시작합니다. Hyper-Threading 프로세서가 Hyper-Threading 기술을 지원하면, 사용자의 응답시간을 최소화 할 수 있도록 연산 기능을 분배할 수 있습니다. 이 기술은 프로세서 안의 물리적인 두 개의 코어에 각각 두 개의 논리적인 프로세서를 두어 실시간으로 가상적인 연 산을 분배할 수 있습니다. 이 방법을 활용하면, 시스템의 연산 능력을 극대화할 수 있습니다. 만약 이 기능을 사용하지 않을 경우 프로세서(CPU)는 하나의 코어 에서 하나의 작업만 수행하게 됩니다. HT 기술을 지원하지 않는 프로세서를 사 용할 경우 ‘disable’로 설정하는 것을 권장하며, 무리하게 활용할 경우 시스템에 치명적인 오류가 발생할 수 있습니다. Active Processor Cores 이 항목을 사용하여 액티브 프로세서 코어 수를 선택할 수 있습니다. Limit CPUID Maximum 이전의 운영 체제를 지원하기 위한 항목으로서 나열된 프로세서의 속도를 제한 하도록 디자인 되었습니다. Execute Disable Bit Intel의 XD Bit(Execute Disable Bit) 보안 기능을 지원해 운영 체제에 대한 ‘버퍼 오버플로우’ 공격 등 바이러스와 악성 코드로부터 시스템을 보안하고, 실행 및 네트워크의 다른 시스템에 전염되는 것을 차단합니다. 항상 [enable(사용 함)]으 Intel Virtualization Tech 가상화 기능을 향상시키고 여러개의 가상화 시스템으로 작동하게 합니다. 자세 한 정보는 Intel의 공식 웹사이트를 참조하시기 바랍니다. Intel VT-D Tech 이 항목을 사용하여 Intel VT-D 기술을 활성화 또는 비활성화합니다. 자세한 정 보는 Intel의 공식 웹사이트를 참조하시기 바랍니다. Power Technology 이 항목을 사용하여 Intel Dynamic Power technology 모드를 선택할 수 있습

MS-7808 C1E Support 이 항목은 시스템이 유휴 상태 일 경우, CPU의 전력 소비를 낮춰줍니다. 그러나 모든 프로세서가 Enhanced Halt state (C1E)를 지원하지 않습니다. OverSpeed Protection 과속 방지 기능은 전력 소비와 마찬가지로 현재 CPU 드로를 감시할 수 있습 니다. 일정한 속도를 넘으면 이 프로세서는 자동으로 클럭 속도를 줄입니다. CPU를 오버클럭하려면 [Disabled(사용 안함)]으로 설정하세요. Intel C-State C-state는 시스템이 유휴 상태에 있는 동안 프로세서의 전원 소비량을 크게 줄여 주는 전원 관리 상태입니다. Package C State limit 이 필드에서 C-state 모드를 선택할 수 있습니다. Long Duration Power Limit (W) 이 필드는 장 기간의 TDP 전원 제한을 조정할 수 있습니다. Long Duration Maintained (S) 이 필드는 장 기간 전원 제한의 유지 시간을 조정할 수 있습니다. Short Duration Power Limit (W) 이 필드는 단 기간의 TDP 전원 제한을 조정할 수 있습니다. Primary/ Secondary Plane Current Limit (A) 이 필드는 터보 비율에 대한 CPU (첫번째 plane)/ iGPU (두번째 plane)의 과전류 제한값을 조정할 수 있습니다. Primary/ Secondary Plane Turbo Power Limit (W) 이 필드는 터보 부스터를 위한 CPU (첫번째 plane)/ iGPU (두번째 plane)의 터보 전원 제한값을 조정할 수 있습니다.

SETTINGS(설정)에서 저장 및 종료를 클릭합니다. Discard Changes and Exit 이 항목을 사용하여 모든 변경 사항을 취소하고 설정을 종료합니다. Save Changes and Reboot 이 항목을 사용하여 변경 사항을 저장하고 시스템을 리셋합니다. Save Changes 이 항목을 사용하여 변경 사항을 저장합니다. Discard Changes 이 항목을 사용하여 모든 변경 사항을 취소합니다. Restore Defaults 이 항목을 사용하여 BIOS 공급 업체가 설치한 최적 기본값을 로드합니다. == Boot Override == 이 메뉴에 설치된 저장 장치가 있습니다. 한 저장 장치를 선택하고 부팅 장치로 설 Built-in EFI Shell 이 항목을 사용하여 EFI Shell을 시작합니다.

MS-7808 Windows XP 설치 정보 이 부분에서는 IDE 또는 AHCI 모드로 Windows XP를 설치하는 방법을 설명합니 IDE 모드로 Windows XP 설치하기 Windows XP 설치시, 설치가 실패하거나 블루스크린이 나타나는것은 AHCI 모드로 설치된 저장장치를 지원하지 않기 때문입니다. 운영 체제로 Windows XP를 설치하 는것을 선호하는 경우, 다음과 같이 BIOS 항목을 변경하세요.

BIOS SETUP 부분을 참조하여 BIOS에 액세스하세요.

SETTINGS에 들어가서 → Integrated Peripherals → SATA모드를 선택합니다.

SATA 모드를 IDE 모드로 설정합니다.

SETTINGS에 들어가서 → Save & Exit → 변경사항을 저장하고 재부팅합니다.

Windows XP 운영 체제를 설치합니다 AHCI 모드로 Windows XP 설치하기 AHCI 모드로 Windows XP 운영 체제를 설치하려면 먼저 Windows XP용 AHCI 드 라이버를 준비해야 합니다. Intel AHCI 드라이버 디스크 생성하기 “Intel® AHCI 드라이버”를 생성하려면 다음 절차를 따르세요.

MSI DVD를 DVD-ROM 드라이브에 삽입합니다.

설치 화면에서 “Browse CD”를 클릭하세요.

\\Storage\Intel\PCH 7\f6flpy-x86 또는 f6flpy-x64의 모든 내용을 포맷된 플로 피 디스켓에 복사합니다.

http://download3.msi.com/files/downloads/dvr_exe/intel7x_rst_floppy_mb.zip에서 드라이버를 다운로드 할수 있습니다. Windows XP 운영 체제 설치하기 Windows XP 운영 체제를 설치하려면 다음 절차를 따르세요.

BIOS에 액세스 하여 SATA 모드를 AHCI 모드로 설정한 후 변경사항을 저장하

고 종료한 다음, 시스템을 재부팅합니다.

USB 플로피 디스크 드라이브가 컴퓨터에 연결되어 있는지 확인하세요.

Windows XP를 설치합니다. Windows 설치 화면에 “타사 SCSI 또는 RAID 드 라이버를 설치하려면 F6을 누르세요....”라는 메시지가 나타나면 “F6” 키를 누

플로피 디스크 드라이브에 AHCI 드라이버가 들어있는 플로피 디스크를 삽입

다음 화면이 나타나면 “S” 키를 눌러 추가 장치를 지정합니다.

제공된 리스트에서 인텔(R) 7 시리즈 SATA AHCI 컨트롤러를 선택합니다.
