B75MA-E31 - Motherboard MSI - Kostenlose Bedienungsanleitung

Produkttyp	Hauptplatine
Marke	MSI
Modell	B75MA-E31
Prozessorsockel	LGA1155
Chipsatz	Intel B75 Express
Formfaktor	Micro-ATX
Unterstützter RAM	DDR3 1066/1333/1600 MHz
Anzahl der Speichersteckplätze	2 (max. 16 GB)
PCIe-Erweiterungssteckplätze	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1
SATA-Anschlüsse	1 x SATA 6 Gb/s, 5 x SATA 3 Gb/s
USB-Anschlüsse	2 x USB 3.0 (rückseitig), 8 x USB 2.0 (4 rückseitig, 4 intern)
Stromanschluss	ATX 24-polig, CPU 4-polig
Integrierte Grafik	Über den Prozessor (Ausgänge VGA, DVI-D)
Audio	Realtek ALC887, 6-Kanal
Netzwerk	Realtek RTL8111E, Gigabit Ethernet
Abmessungen	244 mm x 183 mm
Unterstützte Betriebssysteme	Windows 7, Windows 8, Windows 10

Häufig gestellte Fragen - B75MA-E31 MSI

Welchen Prozessor kann ich mit dem MSI B75MA-E31 verwenden?

Dieses Motherboard unterstützt Intel Core i7, i5, i3, Pentium und Celeron Prozessoren der zweiten und dritten Generation (Sandy Bridge und Ivy Bridge) mit dem Sockel LGA1155.

Was ist der maximal unterstützte RAM?

Das Motherboard unterstützt bis zu 16 GB DDR3-Speicher mit zwei Modulen bei Frequenzen von 1066, 1333 oder 1600 MHz.

Verfügt das Motherboard über USB 3.0-Anschlüsse?

Ja, es verfügt über zwei USB 3.0-Anschlüsse auf der Rückseite des I/O-Panels.

Welchen Formfaktor hat das B75MA-E31?

Es ist ein Micro-ATX Motherboard mit den Maßen 244 mm x 183 mm.

Unterstützt das Motherboard RAID?

Der Intel B75 Chipsatz unterstützt kein RAID. Für Festplatten ist nur der AHCI-Modus verfügbar.

Wie aktualisiere ich das BIOS des MSI B75MA-E31?

Laden Sie die neueste BIOS-Version von der MSI-Website herunter, kopieren Sie sie auf einen FAT32-USB-Stick und verwenden Sie dann das integrierte M-Flash-Dienstprogramm im BIOS.

Wo finde ich die Treiber für dieses Motherboard?

Die Treiber sind auf der offiziellen MSI-Website im Support-Bereich des Produkts B75MA-E31 oder auf der mitgelieferten CD verfügbar.

Ist das Motherboard mit Windows 10 kompatibel?

Ja, MSI stellt Treiber für Windows 10 bereit, es wird jedoch empfohlen, die neuesten Treiber von der offiziellen Website herunterzuladen.

Kann ich eine dedizierte Grafikkarte installieren?

Ja, das Motherboard verfügt über einen PCIe 3.0 x16-Steckplatz für eine Grafikkarte.

Was tun, wenn das Motherboard nicht startet?

Überprüfen Sie die Stromanschlüsse, die Kompatibilität von RAM und Prozessor. Setzen Sie das BIOS zurück, indem Sie die CMOS-Batterie für einige Minuten entfernen.

BEDIENUNGSANLEITUNG B75MA-E31 MSI

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte führen Elektro- und Elektronik-Altgeräte nicht mehr alsCOMMUNALE Abfälle entsorgt werden. MSI hat europawweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen.itte entsorgen Sie these Produkte zum gegebenen Zeitpunkt ausschiesslich an einer lokalen Altgerätesammelstelle in Ihr Höhe.

FRANÇAIS

hurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwurwur

BIOS 50

WINDOWS XP 59

FRANÇAIS 61

POUR COMMENCER 61

SPECIFICATIONS 62

PANNEAU ARRIERE 64

INSTALLATION DU MATÉRIEL 64

RéGLAGE BIOS 74

REMARQUES D'INSTALLION WINDOWS XP 83

DEUTSCH 85

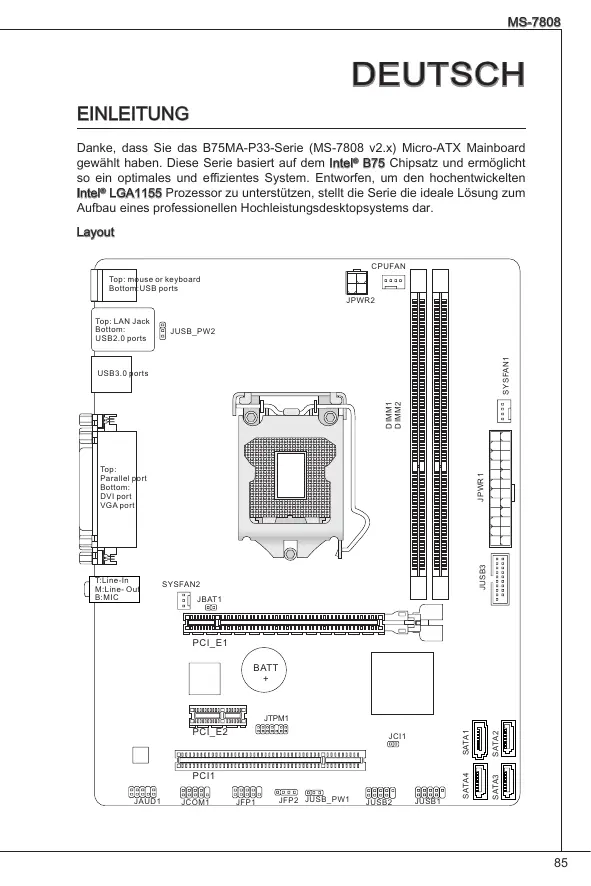

EINLEITUNG 85

SPEZIFIKATIONEN 86

HINTERES ANSCHLUSSPANEL 88

HARDWARE SETUP 88

BIOS SETUP 98

HINWEISE ZUR WINDOWS XP-INSTALLATION 107

PYCCKNI 109

IODTOTOBKA K PABOTE. 109

TEXHUNECKNE XAPAKTEPNUCTNIKIN 110

3ADHЯ PAHEJIb 112

HACTPOIKA ANIAPATHOFO OBECENEUHIN 112

HACTPOIKA BIOS 122

3AMEUHINIOYCTAHOBKEWINDOWSXP 131

简体中文 133
