РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B75MA-E31 MSI

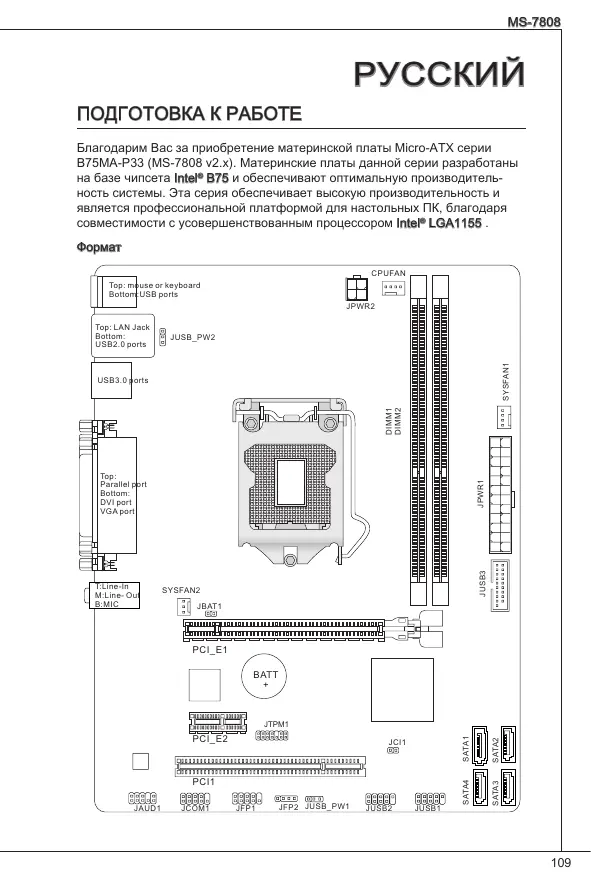

Подготовка к работе Благодарим Вас за приобретение материнской платы Micro-ATX серии B75MA-P33 (MS-7808 v2.x). Материнские платы данной серии разработаны на базе чипсета Intel® B75 и обеспечивают оптимальную производительность системы. Эта серия обеспечивает высокую производительность и является профессиональной платформой для настольных ПК, благодаря совместимости с усовершенствованным процессором Intel® LGA1155 . CPUFAN Top: mouse or keyboard Bottom:USB ports JPWR2 JUSB_PW2 SYSFAN1 Top: LAN Jack Bottom: USB2.0 ports DIMM1 DIMM2 USB3.0 ports JUSB3 T:Line-In M:Line- Out B:MIC JPWR1 Top: Parallel port Bottom: DVI port VGA port SYSFAN2 JBAT1 PCI_E1 BATT

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Поддержка процессоров ■ Поддержка процессоров Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® 3-го поколения, подключаемых к разъему LGA 1155 Набор микросхем ■ Чипсет Intel® B75 Поддержка модулей памяти ■ 2x гнезда DIMM поддерживают модули DDR3-1066/1333/1600/1800*/ 2000*/2200*/2400* МГц (требуется процессор OC, 22 нм) (максимальная емкость 16 ГБ) ■ Поддержка двухканального режима ■ Поддержка ЛВС 10/ 100/ 1000 с помощью контроллера Realtek® 8111E ■ Встроенная микросхема Realtek® ALC887 ■ Поддержка 8-канального звукового выхода ■ Совместимость со стандартом Azalia 1.0 Интерфейс SATA ■ 1x порт SATA 6 ГБ/с (SATA1) на микросхемах Intel® B75 ■ 3x разъемов SATA 3 ГБ/с (SATA2~4) на микросхемах Intel® B75 ■ Разъемы на задней панели ‑ 1x комбинированный порт мыши/клавиатуры PS/2 ‑ 4x порты USB 2.0 ‑ 2x порты USB 3.0 ‑ 1x разъем для ЛВС ‑ 1х параллельный порт ‑ 1x порт DVI-D* с максимальным разрешением 1920x1200 ‑ 1x порт VGA* с максимальным разрешением 2048x1536 ‑ 3x гибких аудио разъемов** *(разъемы DVI-D и VGA работают только при использовании интегрированного графического процессора). **(Для 8-канального звука необходимо подключать 7-ой и 8-ой каналы к разъемам на передней панели.)

MS-7808 ■ Разъемы на плате ‑ 2x разъема USB 2.0 ‑ 1x разъем USB 3.0 ‑ 1x аудиоразъем на передней панели ‑ 1x разъем последовательного порта ‑ 1x ТРМ разъем ‑ 1x разъем датчика открывания корпуса ‑ 2x перемычки питания USB ■ 1x гнездо PCIe 3.0 x16 ■ 1x гнездо PCIe 2.0 x1 ■ 1x гнездо PCI Форм-фактор ■ Материнская плата Micro-ATX (24,4 см X 19,0 см) Отверстие под установочный винт ■ 6 отверстий для крепления Последние сведения о поддерживаемых ЦП см. http://www.msi.com/service/cpu-support/ Дополнительные сведения о совместимых компонентах см. на веб-странице http://www.msi.com/service/test-report/ Для получения сведений о приобретении дополнительных компонентов и номерах деталей приобретении выполните поиск на странице http://www.msi.com/index.php

ЗАДНЯЯ ПАНЕЛЬ На задней панели расположены следующие типы разъемов: PS/2 мыши/ клавиатуры ЛВС Параллельный Разъемы USB 3.0

Разъемы USB 2.0 порт DVI-D VGA разъем

• Для 8-канального звука необходимо подключать 7-ой и 8-ой каналы к разъемам на передней панели.
• Разъемы DVI-D и VGA работают только при использовании интегрированного графического процессора. НАСТРОЙКА АППАРАТНОГО ОБЕСПЕЧЕНИЯ Установка ЦП и вентилятора для LGA1155 При установке процессора обязательно установите вентилятор ЦП. Вентилятор ЦП предупреждает перегревание и обеспечивает стабильность работы системы. Ниже представлены инструкции по правильной установке процессора и вентилятора ЦП. Неправильная установка приводит к выходу из строя процессора и материнской платы. Процессор LGA 1155 На поверхности процессора LGA 1155 имеются два знака совмещения и желтый треугольник для правильной установки процессора относительно материнской платы. Желтый треугольник указывает контакт 1 Ключ совмещения Ключ совмещения Желтый треугольник указывает контакт 1

MS-7808 Для правильной установки вентилятора и процессора выполните следующие действия.

Отцепите и полностью поднимите рычаг фиксации.

При подъеме рычага фиксации автоматически поднимается загрузочная пластина. Не трогайте контакты установочной панели процессора.

Аккуратно установите процессор в соответствующее гнездо. Держите процессор за основание, направив металлические контакты вниз. При правильной установке знаки совмещения на процессоре должны совпадать с краями гнезда для процессора.

Закройте загрузочную пластину и снимите защитный пластиковый колпачок.

Проверьте надежность установки процессора в соответствующем гнезде. Опустите вниз рычаг фиксации и закрепите его за ушко крючка фиксации.

Равномерно нанесите тонкий слой термопасты (или термоленту) на верхнюю панель процессора. Это позволяет увеличить теплопередачу и предупреждает перегревание процессора.

Найдите разъем для вентилятора ЦП на материнской плате.

Установите радиатор на материнскую плату, направив его провода в сторону разъема для вентилятора и совмещая крючки с отверстиями в материнской плате.

Нажмите на радиатор сверху так, чтобы закрепить четыре защелки в отверстиях на материнской плате. Нажмите на защелки для закрепления вентилятора. Каждый из крючков закрепляется щелчком.

0. Осмотрите материнскую плату и определите

правильность закрепления зажимов. . И, наконец, подключите кабель вентилятора процессора к разъему вентилятора на системной плате.

• Не трогайте контакты установочной панели процессора.
• Перед загрузкой системы проверьте герметичность соединения между процессором и вентилятором.
• Если процессор не установлен, защищайте контакты установочной панели процессора пластиковым колпачком.
• Подробное описание установки вентилятора охлаждения процессора см. в документации в данному вентилятору.

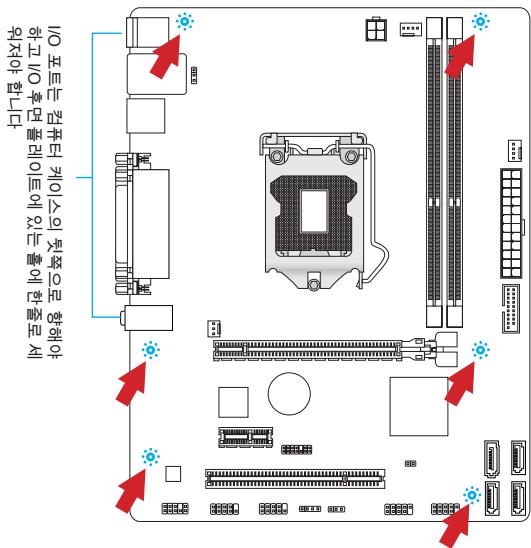

Отверстия под установочные винты Для установки материнской платы на монтажной плате системного блока сначала установите необходимые установочные стойки. Если в комплект поставки системного блока входит задняя панель ввода-вывода, замените ее задней панелью ввода-вывода, которая поставляется с материнской платой. Задняя панель ввода-вывода без труда устанавливается в системном блоке компьютера без применения винтов. Совместите установочные стойки монтажной платы с отверстиями под установочные винты на материнской плате и закрепите материнскую плату винтами, которые поставляются вместе с системным блоком. Ниже показано расположение отверстий под установочные винты. Дополнительную информацию см. в руководстве к системному блоку. Разъемы ввода-вывода должны быть направлены в сторону задней панели системного блока. Совместите их с отверстиями на задней панели ввода-вывода.

• Положите материнскую плату на ровную и чистую поверхность.
• Во избежание повреждения материнской платы, закрепляйте электронные компоненты на установочных стойках, избегая их соприкосновения с системным блоком.
• Проверьте надежность крепления всех металлических компонентов на материнской плате или внутри системного блока. Незакрепленные детали могут привести к короткому замыканию материнской платы.

MS-7808 Установка модулей памяти . Отодвиньте в сторону клеммные зажимы и откройте гнездо DIMM. Вертикально вставьте модуль памяти в гнездо DIMM. В нижней части модуля памяти имеется смещенная от центра выемка для правильной установки модуля в гнездо DIMM.

Установите модуль памяти в гнездо DIMM до упора. При правильном положении модуля памяти в гнезде пластиковые защелки с обеих сторон гнезда DIMM автоматически защелкиваются.

Убедитесь, что модуль памяти зафиксирован в гнезде DIMM защелками

• Для обеспечения стабильной работы системы в двухканальном режиме устанавливаются модули памяти одинакового типа и емкости.
• В связи с аппаратными ограничениями, выполните следующие инструкции по установке: сначала установите модули памяти, затем видеокарту. При выполнении демонтажа при необходимости сначала извлеките видеокарту.

JPWR1: 24-контактный разъем питания ATX Этот разъем предназначен для подключения 24-контактного блока питания ATX. Для подключения блока питания ATX с 24-контактным разъемом совместите кабель питания с разъемом и прочно закрепите его. При правильном выполнении подключения защелка на кабеле питания закрепляется в силовом разъеме материнской платы.

JPWR2: 4-контактный разъем питания ATX Этот разъем обеспечивает подачу 12 В питания на процессор.

Для обеспечения стабильной работы системной платы проверьте надежность подключения всех кабелей питания к соответствующему блоку питания АТХ. CPUFAN, SYSFAN1, SYSFAN2: Разъемы питания вентиляторов Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12 В. Если на системной плате установлена микросхема аппаратного мониторинга, необходимо использовать специальные вентиляторы с датчиками скорости для использования функции управления вентиляторами. Обязательно подключите все системные вентиляторы. Некоторые системные вентиляторы подключаются не к материнской плате, а напрямую к источнику питания. Вентиляторы системы подключаются к свободным разъемам для вентиляторов. CPUFAN SYSFAN2

SYSFAN1 MS-7808 SATA1~4: Разъем SATA Данный разъем является высокоскоростным интерфейсом Serial ATA. К любому разъему Serial ATA можно подключить одно устройство Serial ATA. К устройствам Serial ATA относятся жесткие диски, твердотельные накопители и накопители на оптических дисках (компакт-диски/ DVD-диски/ Blu-Ray-диски). SATA1 (6 ГБ/с) SATA4 (3 ГБ/с) SATA2 (3 ГБ/с) SATA3 (3 ГБ/с)

• Избегайте перегибов кабеля SATA под прямым углом. В противном случае, возможна потеря данных при передаче.
• Кабели SATA оснащены одинаковыми вилками с обеих сторон. Однако для экономии занимаемого пространства рекомендуется к материнской плате подключать плоский разъем. JFP1, JFP2: Разъемы передней панели Эти разъемы используются для подключения кнопок и индикаторов, расположенных на передней панели корпуса. Разъем JFP1 соответствует стандартам Intel® Front Panel I/O Connectivity Design.

JFP1 JUSB1, JUSB2: Разъемы расширения USB 2.0 Этот разъем служит для подключения таких высокоскоростных периферийных устройств, как жесткие диски с интерфейсом USB, цифровые камеры, МРЗ плееры, принтеры, модемы и т. д. C un + .N o 1 0 r B 11 .G 8 US B . S 6 .U C 4 VC

JUSB3: Разъем расширения USB 3.0 Порт USB 3.0 обратно совместим с устройствами USB 2.0. Он поддерживает скорость передачи данных до 5 Гбит/с (SuperSpeed).

• Помните, что во избежание повреждений необходимо правильно подключать контакты VCC и GND.
• Для использования устройства USB 3.0 подключитесь к разъему USB 3.0 с помощью кабеля USB 3.0 (приобретается дополнительно). JAUD1: Аудиоразъем на передней панели Этот разъем служит для подключения аудиоразъема на передней панели системного блока. Этот разъем соответствует стандарту Intel® Front Panel I/O Connectivity Design.

JCI1: Разъем датчика открывания корпуса К этому разъему подключается кабель датчика, установленного в корпусе. Этот датчик срабатывает при вскрытии системного блока. Система запоминает это событие и выдает предупреждение на экран. Для отключения предупреждения необходимо удалить записанное событие в настройках BIOS.

MS-7808 JTPM1: Разъем модуля ТРМ Данный разъем подключается к дополнительному модулю ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля безопасности ТРМ.

JCOM1: Разъем последовательного порта Данный разъем является высокоскоростным последовательным портом передачи данных 16550А с 16-разрядной передачей FIFO. К этому разъему можно подключить устройство последовательным интерфейсом.

JBAT1: Перемычка очистки данных CMOS На плате установлена CMOS-память с питанием от батарейки для хранения данных о конфигурации системы. С помощью памяти CMOS операционная система (ОС) автоматически загружается каждый раз при включении. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этой перемычкой.

Очистка CMOS памяти производится замыканием данной перемычки в режиме отключения системы. После выполнения очистки разомкните перемычку. Очистка CMOS памяти во время работы системы не производится, т.к. это выводит материнскую плату из строя.

JUSB_PW1/ JUSB_PW2: USB джамперы питания Эти джамперы позволяют включать/выключать пробуждение из S3/S4/S5 по сигналу от USB и PS/2 устройства.

При установке джампера в Вкл. (Enabled) блок питания должен обеспечивать ток не менее 2А.

MS-7808 Гнездо PCIe Гнездо PCIe поддерживает платы расширения с интерфейсом PCIe. Гнездо PCIe 3.0 x16 Гнездо PCIe 2.0 x1 Гнездо PCI Гнездо PCI позволяет установить платы LAN, SCSI, USB и другие дополнительные платы расширения, которые соответствуют спецификации PCI. 32-разрядное гнездо PCI Маршрутизация запросов прерывания PCI IRQ (линии запроса прерывания) являются аппаратными линиями, по которым устройства могут посылать процессору запросы на прерывание. Стандартное подключение PCI IRQ к контактам шины PCI показано ниже:

Перед установкой или извлечением плат расширения убедитесь, что шнур питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые дополнительные аппаратные или программные изменения для данной карты.

Настройка BIOS Выполняется вход Включите компьютер и дождитесь начала процедуры самотестирования POST (Power On Self Test). При появлении на экране сообщения, приведенного ниже, нажмите на клавишу <DEL> для входа в CLICK BIOS II: Нажмите на клавишу DEL для входа в меню настройки, F11 для входа в меню загрузки. Если вы не успели нажать клавишу до отображения сообщения и по-прежнему требуется войти в CLICK BIOS II, перезапустите систему, включив и выключив компьютер, либо нажмите на кнопку RESET. Можно также выполнить перезагрузку, одновременно одновременно нажав клавиши <Ctrl>+<Alt>+<Delete>.

Для улучшения работы системы содержимое каждого из разделов BIOS, рассматриваемое в данной главе, постоянно совершенствуется. Поэтому для новых версий BIOS оно может несколько отличаться от данного описания, которое можно использовать для справки. Общие Сведения После входа в утилиту Click BIOS II отображается следующий экран. Температура

строка приоритетности меню BIOS

Изображения в данном руководстве приводятся только для примера и могут отличаться от приобретаемого продукта. Подробную информацию см. в фактических экранах своей системы.

MS-7808 Температура монитор Данный блок показывает температуру процессора и материнской платы. Система Информация Данный блок показывает время, дату, наименование ЦП, частоту ЦП, частоту памяти, емкость памяти и версию BIOS. Выбор меню BIOS Доступны следующие опции: ПАРАМЕТРЫ НАСТРОЙКИ - В данном меню указывают параметры настройки для функций микропроцессора и загрузочных устройств. OC - Данное меню содержит элементы настройки частоты и напряжения. При увеличении частоты повышается производительность системы, однако повышение частоты и нагревание приводят к нестабильности системы; обычным пользователям не рекомендуется выполнять разгон ECO - Данное меню связано с параметрами энергосбережения. ОБОЗРЕВАТЕЛЬ - Данная функция служит для входа в веб-обозреватель MSI Winki. УТИЛИТЫ - В данном меню содержатся утилиты для резервирования и обновления. БЕЗОПАСНОСТЬ - Меню «безопасность» служит для защиты от внесения изменений в параметры настройки без разрешения. Эти защитные функции можно использовать для защиты системы. Строка приоритетности загрузочных устройств Для изменения приоритетности загрузки передвиньте пиктограммы устройств. Меню Загрузка Эта кнопка служит для входа в меню загрузки. Щелкните на элементе для немедленной загрузки системы с выбранного устройства. Выбор режима Данная опция служит для загрузки предварительных настроек энергосбережения или разгона системы В этой области отображаются параметры настройки BIOS и информация для настройки. Это позволит выбрать язык для настройки BIOS. Строка приоритетности загрузочных устройств В этой строке отображается приоритетность загрузочных устройств. Пиктограммами с подсветкой показаны доступные устройства. Высокий приоритет Низкий приоритет Для установки приоритетности загрузки щелкните на пиктограмме и перетащите ее влево или вправо.

• Выполнение разгона ПК вручную рекомендуется только для продвинутых пользователей.
• Компания не гарантирует успешного выполнения разгона системы, а его неправильное выполнение может привести к аннулированию гарантии или серьезному повреждению оборудования.
• Для тех, кто не знаком с выполнением разгона системы, рекомендуется при разгоне пользоваться функцией OC Genie. Current CPU / DRAM Frequency Данные элементы отображают тактовую частоту процессора и быстродействие памяти. Это значение нельзя изменять. Adjust CPU Ratio Данный параметр определяет множитель, используемый для определения тактовой частоты процессора. Изменение данного параметра возможно только в том случае, если процессор поддерживает данную функцию. Adjusted CPU Frequency Этот пункт показывает текущую частоту ЦП. Это значение нельзя изменять. Adjust CPU Ratio in OS Активируйте данную опцию для внесения в ОС изменений множителя процессора через MSI Control Center. EIST Технология Enhanced Intel SpeedStep позволяет установить уровень производительности микропроцессора при электропитании от батарей или от сети. Данное поле отображается только в том случае, если установленные процессоры поддерживают эту технологию.

MS-7808 Intel Turbo Boost Данная кнопка служит для включения или отключения технологии Intel Turbo Boost, которая автоматически повышает вышеуказанные характеристики производительности ЦП (если для работы приложений требуется максимальная производительность процессора). My OC Genie Этот элемент используется для выбора опции пользовательской настройки параметров OC Genie. При выборе функции [MSI] OC Genie используются параметры ОС по умолчанию для разгона системы. Опция [Пользовательская настройка] позволяет изменять конфигурацию подменю «My OC Genie option» вручную для OC Genie. My OC Genie option Нажмите <Enter> для входа в подменю. My OC Genie GT Overclocking Этот элемент позволяет включать/выключать функцию разгона интегрированной графики для функции OC Genie. My OC Genie GT Ratio Этот элемент служит для указания множителя частоты для встроенного в процессор графического ядра для функции OC Genie. Adjusted My OC Genie GT Ratio Отображается частота iGPU при запуске OC Genie. Это значение нельзя DRAM Reference Clock Этот элемент служит для указания эталонной частоты синхронизации DRAM для ЦП. Обратите внимание , что возможность успешного разгона не гарантируется. DRAM Frequency Данный параметр используется для установки быстродействия памяти (DRAM). Обратите внимание , что возможность успешного разгона не гарантируется. Adjusted DRAM Frequency Этот пункт показывает текущую частоту DRAM. Это значение нельзя Extreme Memory Profile (X.M.P) Этот элемент используется для включения/выключения Intel Extreme Memory Profile (XMP). Дополнительные сведения см. на официальном вебсайте Intel. DRAM Timing Mode Этот пункт определяет, будут ли временные параметры DRAM контролироваться данными из SPD (Serial Presence Detect) EEPROM на модуле DRAM. При выборе режима [Авто] включается синхронизация DRAM, а в подменю “Advanced DRAM Configuration” BIOS устанавливает параметры на основе характеристик SPD. Выбор режима [Соединить] или [Разъединить] позволяет пользователю настраивать синхронизацию DRAM для каждого канала и вручную переходить в подменю «Advanced DRAM Configuration». Advanced DRAM Configuration Нажмите <Enter> для входа в подменю.

Command Rate Данная настройка определяет скорость выполнения команд DRAM. tCL Эта кнопка управляет временем ожидания CAS, которое определяет время задержки (в тактах) между получением данных и началом выполнения команды чтения. tRCD Эта кнопка определяет время перехода от RAS (строб адреса строки) к CAS (строб адреса столбца). Чем меньше тактов, тем быстрее работает память DRAM. tRP Эта кнопка управляет количеством тактов, предоставляемых для предзаряда Строба адреса строки (RAS). Если выделяется недостаточное время для заполнения RAS перед обновлением DRAM, DRAM не сможет сохранить данные. Этот пункт применим, когда в системе установлена синхронная память DRAM. tRAS Эта кнопка определяет время, которое RAS (строб адреса строки) затрачивает на чтение и запись в ячейку памяти. tRFC Этот пункт определяет время, которое RFC затрачивает на чтение и запись в ячейку памяти. tWR Данная кнопка определяет минимальный промежуток времени для выполнения операции записи перед командой предзаряда. Позволяет усилителям считывания записать данные в ячейки памяти. tWTR Данная кнопка служит для определения минимальной временной задержки между завершением команды записи и началом команды считывания столбца; позволяет системе ввода/вывода сбросить напряжения на усилителях считывания перед выполнением команды считывания. tRRD Параметр определяет задержку перехода от активного-к-активному состоянию для разных банков. tRTP Временной интервал между командами чтения и предзаряда. tFAW Данный параметр используется для настройки синхронизации tFAW (задержка активации четырех окон). tWCL Данный параметр используется для синхронизации tWCL (задержка сигнала записи CAS). tCKE Данная кнопка служит для установки ширины импульса для модуля памяти DRAM. tRTL Данная кнопка служит для установки параметров настройки задержки на передачу и подтверждение.

MS-7808 Advanced Channel 1/ 2 Timing Confifi guration Нажмите <Enter> для входа в подменю. Для каждого канала установить дополнительную синхронизацию памяти. GT OverClocking Данный параметр позволяет включить/выключить функцию разгона интегрированной графики. GT Ratio Данный параметр управляет быстродействием интегрированной графики, обеспечивая работу интегрированной графики в различных скоростных комбмнациях. Adjusted GT Frequency Отображается частота iGPU. Это значение нельзя изменять. Spread Spectrum Данная функция уменьшает EMI (электромагнитные помехи), вызванные колебаниями импульсного генератора тактовых сигналов.

• Если проблемы с помехами отсутствуют, оставьте значение [Выкл.] для лучшей стабильности и производительности. Однако, если возникают электромагнитные помехи, включите параметр Spread Spectrum для их уменьшения.
• Чем больше значение Spread Spectrum, тем ниже будет уровень электромагнитных помех, но система станет менее стабильной. Для выбора подходящего значения Spread Spectrum сверьтесь со значениями уровней электромагнитных помех, установленных законодательством.
• Не забудьте запретить использование функции Spread Spectrum, если вы «разгоняете» производительность системной платы. Это необходимо, так как даже небольшой дребезг сигналов тактового генератора может привести к отказу «разогнанного» процессора. DRAM Voltage Данный параметр используется для регулирования напряжения памяти. Current DRAM Voltage Данные параметры показывают текущее напряжение памяти. Это значение нельзя изменять. Overclocking Profiles Нажмите <Enter> для входа в подменю. Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Нажмите <Enter> для входа в подменю. Set Name for Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Задайте имя в данном поле. Save Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Сохранение текущих параметров разгона для выбранного профиля на Load/ Clear Overclocking Profile 1/ 2/ 3/ 4/ 5/ 6 Загрузка/ Удаление сохраненных в ПЗУ параметров профиля.

OC Profile Save to USB Сохранение текущих параметров разгона на флэш-накопителе. OC Profile Load from USB Загрузка сохраненных параметров настройки с флэш-накопителя. CPU Specifications Нажмите <Enter> для входа в подменю. В этом подменю выделены все основные характеристики процессора. Информация зависит от модели и доступна только для чтения. Для просмотра этой информации в любое время нажмите на кнопку [F4]. Нажмите <Enter> для входа в подменю. CPU Technology Support Нажмите <Enter> для входа в подменю. В данном подменю отображаются функции, установленные в процессоре. Эти значения нельзя MEMORY-Z Нажмите <Enter> для входа в подменю. В этом подменю выделены все параметры настройки и режимы синхронизации модулей DIMM. Эта информация зависит от модели и доступна только для чтения. Для просмотра этой информации в любое время нажмите на кнопку [F5]. Нажмите <Enter> для входа в подменю. DIMM1~2 Memory SPD Нажмите <Enter> для входа в подменю. Это подменю показывает информацию об установленных модулях памяти. CPU Features Нажмите <Enter> для входа в подменю. Hyper-Threading Процессор использует технологию Hyper-Threading для увеличения производительности. Эта технология позволяет двум наборам регистров в процессоре исполнять инструкции одновременно. Это существенно увеличивает производительность системы. При выключении этой функции процессор исполняет инструкции с помощью одного набора регистров. Выключите эту функцию, если операционная система вашего компьютера не поддерживает функцию НТ, в противном случае отключение может привести к нестабильности работы. Active Processor Cores Этот пункт позволяет задать число активных ядер процессора. Limit CPUID Maximum Данный параметр предназначен для ограничения допустимой скорости процессора при использовании старых версий ОС. Execute Disable Bit Позволяет защититься от некоторых видов злонамеренных действий типа «ошибки переполнения буфера», при которых вирусы пытаются выполнить код, разрушающий систему. Рекомендуется не отключать данную функцию. Intel Virtualization Tech Улучшает эффективность виртуализации и позволяет системе выполнять функции нескольких виртуальных систем. Дополнительные сведения см. на официальном веб-сайте Intel.

MS-7808 Intel VT-D Tech Этот пункт используется для включения/выключения технологии Intel VTD. Дополнительные сведения см. на официальном веб-сайте Intel. Power Technology Данный параметр позволяет установить режим использования технологии Intel Dynamic Power. C1E Support При включении данной опции снижается энергопотребление процессора при простое. Не все процессоры поддерживают функцию Enhanced Halt (С1Е). OverSpeed Protection Контролирует вычислительную нагрузку и энергопотребление ЦП; при превышении определенного уровня процессор автоматически понижает тактовую частоту. При выполнении разгона системы рекомендуется отключать данную функцию. Intel C-State C-state — это технология управления питанием, при которой значительно сокращается энергопотребление процессора при простое системы. Package C State limit Данный параметр позволяет выбрать режим C-state. Long Duration Power Limit (W) Данный параметр используется для установки максимального TDP процессора для длительной работы. Long Duration Maintained (S) В данном поле указывается максимальное время работы процессора с ограничением мощности при длительном ускорении. Short Duration Power Limit (W) В данном поле устанавливается предельная мощность TDP при кратковременном ускорении. Primary/ Secondary Plane Current Limit (A) Эти поля позволяют установить значение сверхтоков ЦП (максимальная мощность)/ iGPU (вторичный предел) для коэффициента ускорения. Primary/ Secondary Plane Turbo Power Limit (W) Эти поля позволяют установить предельное значение мощности процессора в режиме Turbo (максимальная мощность)/ iGPU (вторичный предел) в режиме turbo boost.

Save & Exit Зайдите в SETTINGS (ПАРАМЕТРЫ НАСТРОЙКИ) и выберите опцию "Сохранение и выход". Discard Changes and Exit Данная опция используется для выхода из меню настройки без сохранения Save Changes and Reboot Данная опция используется для сохранения изменений и сброса параметров системы в исходное состояние. Save Changes Данная опция используется для сохранения изменений. Discard Changes Данная опция используется для отмены всех изменений. Restore Defaults Данная опция предназначена для загрузки оптимизированных значений по умолчанию, заданных производителем BIOS. == Boot Override == В данном меню отображаются установленные запоминающие устройства, выберите одно из них в качестве загрузочного устройства. Встроенная EFI Shell Выберите этот пункт для входа в EFI Shell.

MS-7808 Замечания по установке Windows XP В данном разделе описывается порядок установки Windows XP с режимами IDE или AHCI. Установка Windows XP с режимом IDE В процессе установки Windows XP возникает ошибка и появляется голубой экран, т. к. установка этой операционной системы не поддерживается по умолчанию запоминающим устройством с режимом AHCI. Если вы все же решили установить операционную систему Windows XP, измените настройки BIOS, как показано ниже.

Для входа в BIOS см. главу НАСТРОЙКА BIOS.

Зайдите в SETTINGS (ПАРАМЕТРЫ НАСТРОЙКИ→ Integrated Peripherals (Встроенные устройства) → SATA Mode (Режим SATA).

Зайдите в SETTINGS (ПАРАМЕТРЫ НАСТРОЙКИ) Save & Exit → "Сохранение и выход" → Сохраните изменения и выполните перезагрузку компьютера.

Установите операционную систему Windows XP. Установка Windows XP с режимом AHCI Если вы решили установить операционную систему Windows XP с режимом AHCI, заранее подготовьте драйвера AHCI для Windows XP. Создание диска с драйверами Intel AHCI Для создания собственного диска с драйверами «Intel® AHCI» выполните следующие инструкции.

Вставьте DVD-диск с драйверами MSI в дисковод.

Для входа в экран Установки нажмите на «Browse CD» (Просмотр компакт-диска).

Скопируйте все содержимое из папки \\Storage\Intel\PCH 7\f6flpy-x86 or f6flpy-x64 на отформатированную дискету.

Дискета с драйверами готова.

Можно загрузить драйвер из http://download3.msi.com/files/downloads/dvr_exe/intel7x_rst_floppy_mb.zip Установка операционной системы Windows XP: Выполните следующие действия:

Зайдите в BIOS, переключитесь из режима SATA в режим AHCI, сохраните изменения, выйдите и выполните перезагрузку компьютера.

Убедитесь, что к компьютеру подключен USB дисковод для дискет.

Установите Windows XP. После появления на экране Установки Windows сообщения «Нажмите на клавишу F6 для установки драйвера SCSI или RAID стороннего производителя….», нажмите на клавишу F6.

Вставьте дискету с драйверами AHCI в дисковод для дискет.

После появления следующего экрана нажмите на клавишу «S», чтобы указать дополнительное устройство.

Из предложенного списка выберите контроллер Intel(R) 7 Series SATA AHCI.

Для завершения установки следуйте экранным инструкциям. MS-7808
