760GA-P43 (FX)/ 760G-P43 (FX) 시리즈 (MS-7699 v1.x) ATX 메인보드를 선택해 주서서 감사합니다. 이 시리즈는 최적의 시스템 효율을 위해 AMD® 760G 및 SB710 합셋에 기반을 둔 제품입니다. AM3+ 패키지에서 고급의 AMD® 프로세서에 적합하게 디자인된 이 시리즈는 고성능과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다.

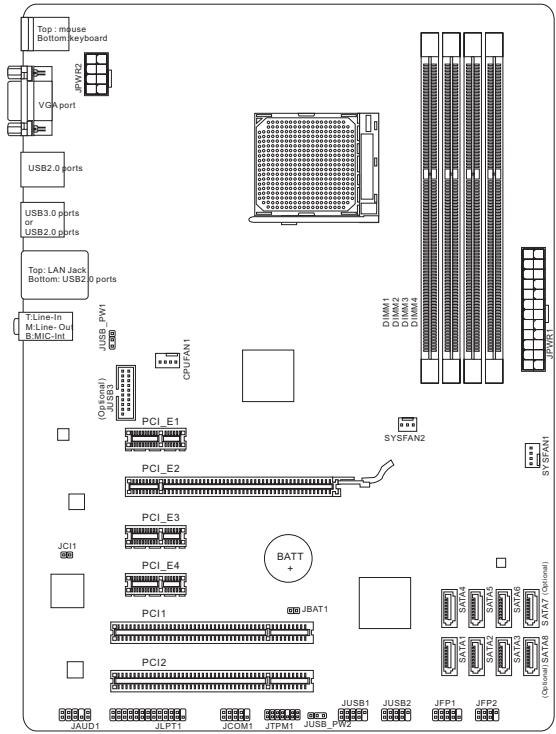

레이아웃

Top: mouse Bottom: keyboard JPMR2 VGA port USB2.0 ports USB3.0 ports or USB2.0 ports Top: LAN Jack Bottom: USB2.0 ports T-Line-In M Line- Out B MIC-Int USB_PW1 (USB3) CPU_FAN1 (DI/SD) (USB3) PCI_E1 PCI_E2 PCI_E3 JCI1 PCI_E4 PCI1 JBAT1 PCI2 JAUD1 JLFT1 JCOM1 JTPM1 JUSB_PW2 DIMM1 DIMM2 DIMM3 DIMM4 SYFAN2 SYSPAN1 BATT + JUP1 JFP2 (SATIA) SATIA (Cableband) (SATIA SATIA) (CS-Band/SATIA)

사양

지원되는 프로세서

■ AM3+ 소켓을 사용한 AMD® Phenom™ II / Athlon™ II / Sempron™ 프로세서를 지원합니다.

칩셋

■ 노스 브리지: AMD® 760G 칩셋
■사우스 브리지:AMD®SB710 칩셋

지원되는 메모리

DDR3-1866*(OC)/ 1600/ 1333/ 1066 MHz 지원하는 4개의 DIMMs 제공 최대 32GB
■ 듀얼 채널 모드 지원

LAN

■ Realtek® 8111E에 의해 LAN 10/100/1000 지원

오디오

■ Realtek® ALC887에 의해 통합된 칩
■8채널 오디오 출력 지원
■ Azalia 1.0 Spec 준수

SATA

■ AMD® SB710으로 SATA 3Gb/s 6포트 지원 (SATA1\~6)
■ Asmedia® ASM1061 (760GA-P43 (FX))로 SATA 6Gb/s 2포트 지원 (SATA7\~8)

RAID

AMD®SB710으로 RAID 0/1/10 또는 JBOD 모드 지원하는 SATA 1\~6

■ RENESAS 720201에 의해 USB 3.0 후면 IO 포트 2개 지원
■ RENESAS 720201에 의해 USB 3.0 온보드 커넥터 1개 지원

커넥터

■ 후면 패널

-PS/2마우스포트1개
-PS/2키보드포트1개
-VGA포트1개
-USB2.0포트4개(760GA-P43(FX))/USB2.0포트6개(760G-P43(FX))
-USB3.0포트2개(760GA-P43(FX))
-LAN 잙 1개
-플렉시블 오디오 잡 3개

■ 온보드 커넥터

-USB2.0 커넥터 2개
-USB3.0 커넥터 1개(760GA-P43(FX))
-전면 패널 오디오 커넥터 1개
-페러럴 포트 커넥터 1개
-시리얼 포트 커넥터 1개
-TPM 커넥터 1개
-새시 침입 커넥터 1개

슬롯

■ PCIe 2.0 x16 슬롯 1개
■ PCIe 2.0 x1 슬롯 3개
■PCI 슬롯 2개

품 팩터

■ ATX (30.48 cm X 22.25 cm)

장착 스크류 홀

■장착 홀 6개

CPU에 대한 최신 정보는

호환 가능한 부품에 대한 자세한 내용은

http://www.msi.com/service/test-report를 참조하세요.

부속품을 구매하시거나 부품 번호를 문의하시려면 웹페이지 http://www.msi.com/index.php를 방문하여 자세한 내용을 확인할 수 있습니다.

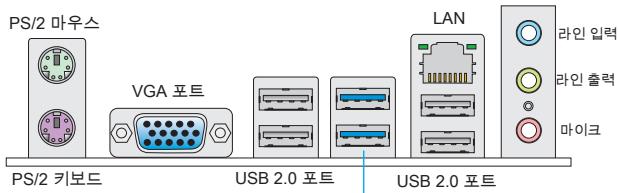

후면 패널

후면 패널은 다음과 같은 커넥터를 지원합니다.

PS/2 마우스 VGA 포트 PS/2 키보드 USB 2.0 포트 LAN 라인 입력 라인 출력 마이크

USB 3.0 포트 (760GA-P43 (FX))

USB 2.0 포트 (760G-P43 (FX))

하드웨어 설치

AM3+의 CPU 및 콜러 설치 절차

CPU 설치시, 과열을 방지하고 시스템 안정성을 유지하도록 CPU 콜러를 상단에 연결하세요. 아래의 절차에 따라 CPU 및 CPU 콜러를 올바르게 설치하세요. 잘못 설치할 경우, CPU와 메인보드가 손상될 수 있습니다.

AM3+ CPU 표면.

열이 잘 발산되도록 서멀 페이스트를

표면에 약간 바르세요.

아래의 단계에 따라 CPU 및 콜러를 올바로 설치하세요.

1. 레버를 소켓에서 비스듬히 당입니다. 레버를 90도까지 올립니다.
2. CPU의 금색 화살표를 찾습니다. 금색 화살표가 그림과 같이 가리키고 있어야 합니다. CPU는 올바른한 쪽 방향으로만 끼워집니다.
3. CPU가 올바로 설치되면, 핀이 소켓에 완전히 끼워져서 보이지 않게 됩니다. 올바른 설치 절차를 따르지 않으면 메인보드가 영구적으로 손상될 수 있습니다.
4. CPU를 소켓 안으로 짭 놀러 넣고 레버를 담습니다. 레버를 닫는 동안 CPU가 움직일 우려가 있기 때문에, 레버를 닫을 때는 항상 손가락으로 CPU의 상단을 짝 놀러 CPU가 소켓 안에 제대로 완전히 끼워지도록 해야 합니다.
5. 콜러 세트를 고정 위치에 올려 놓습니다. 먼저 클립의 한쪽 끝을 사용하여 겁니다.
6. 그리고 나서 클립의 다른 쪽 끝을 눌러 클러 세트를 고정 위치의 상단에 고정합니다. 고정 레버를 찾아 위로 올립니다.
7. 레버를 아래로 눌러 고정합니다.
8. CPU 팬 케이블을 메인보드의 CPU 팬 커넥터에 연결합니다.

*안전 혹이 고정 볼트에서 분리되는 즉시 고정 레버가 다시 튀어 오르기 때문에, 고정 볼트에서 안전 혹은 분리할 때는 손의 부상에 주의하세요.
*시스템을 켜지전에 CPU클러가 단단히 설치되었는지 확인합니다.
* CPU 팬 설치에 대한 자세한 내용은 CPU 팬 패키지에 있는 설명서를 참조하세요.

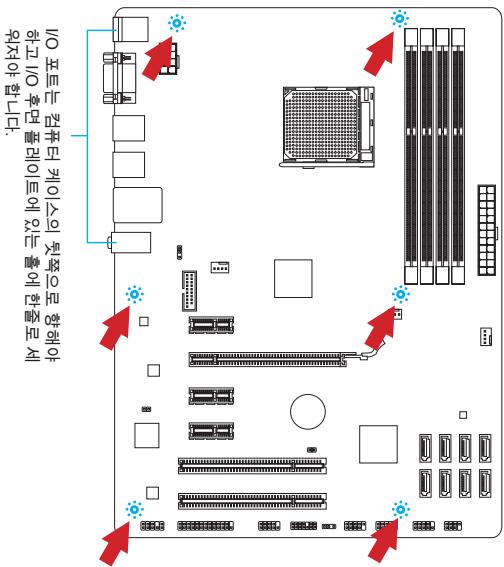

장착 스크류 홀

메인보드를 설치할 때, 먼저 컴퓨터 케이스의 장착 플레이트에 메인보드 설치에 필요한 장착 스탠드를 설치합니다. 컴퓨터 케이스와 함께 제공되는 I/O 후면 플레이트가 있을 경우, 메인보드 패키지와 함께 제공되는 I/O 후면 플레이트로 교체하세요. I/O 후면 플레이트는 스크류가 필요없이 컴퓨터 케이스에 쉽게 들어가야 합니다. 장착 플레이트의 장착 스탠드를 메인보드의 스크류 홀에 정렬하고 컴퓨터 케이스와 함께 제공되는 스크류로 메인보드를 고정합니다. 메인보드의 스크류 홀의 위치은 아래 그림과 같습니다. 자세한 내용은 컴퓨터 케이스와 함께 제공되는 메뉴얼을 참조하세요.

I/O 포트는 컴퓨터 ケイス의 Flows으로 향해야 하고 I/O 후면 플레이트에 있는 홍에 한줄로 세 wells이 합니다.

중요사항

*표면에 불필요한 잔여물이 없는 평평한 곳 위에서 메인보드를 설치합니다.
* 메인보드에 대한 손상을 방지하기 위해 메인보드 회로 및 컴퓨터 케이스의 접촉 (장착 스탠드 제외)을 금지합니다.
* 메인보드 단락을 피하기 위해 메인보드 또는 컴퓨터 케이스속에 느슨한 금속 부품이 없는지 확인하세요.

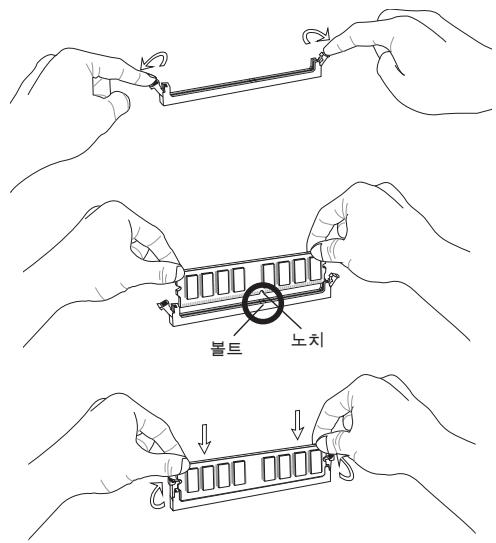

메모리 모듈 설치

1. 양쪽에 있는 장착 클립을 밖으로 당겨 DIMM 슬롯의 잠금을 해제합니다. 메모리 모듈을 DIMM 슬롯에 수직으로 끼お願い. 메모리 모듈은 중앙 아래쪽에 노치가 하나만 있으며 오른쪽 방향으로만 맞습니다.
2. DIMM 슬롯 안쪽으로 메모리 모듈을 깊이 밑어 넣습니다. 메모리 모듈이 올바르게 자리 잡으면 DIMM 슬롯 양쪽에 있는 플라스틱 콜립이 자동으로 닫히며 닫히는 소리를 들을수 있습니다.
3. 메모리 모듈이 양쪽에 있는 DIMM 슬롯 클립에 의해 제자리에 잠겼는지 수동으로 확인하세요.

볼트 노치

⚠️ 중요사항

* 듀얼 채널 모드에서, 시스템 안정성을 위하여 타입과 용량이 동일한 메모리 모듈을 설치해야 합니다.
* 메모리 모듈을 항상 DIMM1 슬롯에 먼저 삽입하세요.

JPWR1:ATX24핀 전원 커넥터

이 컨넥터를 사용하여 ATX 24 핀 전원 공급 장치를 연결할 수 있습니다. ATX 24 핀 전원 공급 장치를 연결하려면 컨넥터에 전원 공급 케이블을 정렬하고 케이블을 케넥터 안쪽으로 꽃 눌러줍니다. 만약 정확하게 조작하였다면 전원 케이블의 클립이 메인보드의 전원 케넥터에 꽃 맞게 걸리게 됩니다.

JPWR2: ATX 8핀 전원 커넥터

이 커넥터는 CPU에 12V의 전원을 공급합니다.

4. Ground 3. Ground 2. Ground 1. Ground 8. +12V 7. +12V 6. +12V 5. +12V

중요사항

모든 전원 케이블이 올바른 ATX 전원 공급장치에 연결되어 메인보드가 안정적으로 작동하는지 확인하세요.

CPUFAN1, SYSFAN1, SYSFAN2: 팬 전원 커넥터

팬 전원 커넥터는 +12V의 시스템 콜링 팬을 지원합니다. 메인보드에 시스템 하드웨어 모니터 합셋 온보드가 있는 경우, CPU 팬 제어를 활용하기 위하여 속도 센서가 있는 특별히 디자인된 팬을 사용해야 합니다. 시스템 팬은 전부 연결하세요. 시스템 팬은 사용 가능한 시스템 팬 커넥터에 모두 연결될 수 있으므로 만일 시스템 팬을 메인보드에 전부 연결할 수 없을 경우, 전원 공급기에 직접 연결하세요.

CPUFAN1

SATA1\~8: 시리얼 ATA 커넥터 (SATA7\~8은 760GA-P43 (FX) 응)

이 커넥터는 고속 시리얼 ATA 인터페이스 포트에 사용됩니다. 각 커넥터는 하나의 시리얼 ATA 장치에 연결할 수 있습니다. 시리얼 ATA 장치는 디스크 드라이브 (HD), 솔리드 스테이트 드라이브 (SSD) 및 광학 드라이브 (CD/ DVD/ 블루 레이)를 포함합니다.

중요사항

* 시리얼 ATA 케이블을 90도로 꺼지 마세요. 그럴 경우 전송중 데이터가 손상될 수 있습니다.
* SATA 케이블의 양쪽 모두에 동일한 플러그가 있지만 공간 절약을 위해 플랫 커넥터를 메인보드에 연결할것을 권장합니다.

JFP1, JFP2: 전면 패널 커넥터

이 커넥터를 사용하여 전면 패널 스위치 및 LED를 연결할 수 있으며, JFP1은 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

이 커넥터는 16550A 고속 통신 포트로서 16 바이트의 FIFO를 송수신합니다. 시리얼 장치를 연결할 수 있습니다.

JUSB1, JUSB2: USB 2.0 확장 커넥터

이 커넥터는 USB HD, 디지털 카메라, MP3 플레이어, 프린터, 모 Artist 등과 같은 고속의 USB 주변 장치를 연결하는 데 적합합니다.

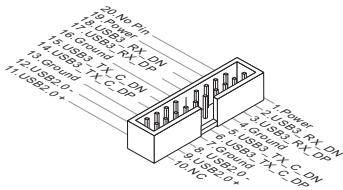

JUSB3: USB 3.0 확장 커넥터 (760GA-P43 (FX))

USB 3.0 포트는 USB 2.0 장치와 호환할수 있습니다. 데이터 전송속도 최대 5Gbits/s (SuperSpeed)를 지원합니다.

20 Pin, Pin 18 Pin, Pin 16 Ground - TX C_DN 15 USB3 - TX C_DP 14 USB3 - TX C_DP 13 USB3 - TX C_DP 12 USB3 - TX C_DP 11 USB3 - TX C_DP Power 21 Pin, Pin 19 Pin, Pin 17 Pin, Pin 15 Pin, Pin 13 Pin, Pin 12 Pin, Pin 10 Pin, Pin 20 Pin, Pin 21 Pin, Pin 18 Pin, Pin 16 Ground - TX C_DN 15 USB3 - TX C_DP 14 USB3 - TX C_DP 13 USB3 - TX C_DP 12 USB3 - TX C_DP 11 USB3 - TX C_DP

중요사항

* VCC 및 GND의 핀을 정확히 연결하여야 손상을 방지할 수 있습니다.
* USB 3.0 장치를 사용하려면 USB 3.0 케이블로 장치와 USB 3.0 포트를 연결해야 합니다.

JAUD1:전면 패널 오디오 커넥터

이 커넥터를 사용하여 컴퓨터 케이스의 전면 패널 오디오를 연결할 수 있으며, 이 커넥터는 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

1.0 Head Phone Detection 4. No Pin 5. MIC Detection 6. PRESENCE 2. Ground 9. Head Phone L 7. SENSE SND 3. MIC Heart Phone R 1. MIC L

JTPM1: TPM 모듈 커넥터

이 커넥터는 옵션인 TPM(Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용법은 TPM 보안 플랫폼 설명서를 참조하세요.

14. Ground 12. PC Ground 9. 5V Power 6. SerialIRQ 4. 3.5V Power 2. 3V Single power 13. LPC Frame 11. LPC address & data pin3 9. PC access & data pin1 5. LPC address & data pin2 3.5V Packet 1. LPC Clock

JCI1:새시 침입 커넥터

이 커넥터는 새시 침입 스위치 케이블에 연결됩니다. 새시가 열리는 경우, 새시 침입 메커니줌이 활성화됩니다. 시스템이 이상태를 기록하고 화면에 경고 메시지를 표시합니다. 경고를 지우려면, BIOS 유틸리티에서 레코드를 지워야 합니다.

JLPT1:페러럴 포트 커넥터

이 커넥터는 옵션인 페러렐 포트 브래킷을 연결하는 데 사용됩니다. 이 페러렐 포트는 표준 프린터 포트로서, 확장 페러 exempl 포트 (EPP) 및 확장 성능 페러 exempl 포트 (ECP) 모드를 지원합니다.

25 NO Pin 124 Ground 16 Ground 120 Ground 8.70 LFP Ground 6 PINT-SN# 2 ARDS# 25 SLC 123 PSY 124 PRNDY 13 PRNDY 9 PRNDY -3 PRNDY 1 RS RTB

JBAT1: CMOS 클리어 점퍼

보드에 시스템 구성 데이터를 유지하기 위해 외부 배터리로부터 전원을 공급 받는 CMOS RAM이 있습니다. CMOS RAM의 경우, 시스템을 컬 때마다 시스템이 OS를 자동으로 부팅합니다. 시스템 구성을 지우러면, 점퍼를 설치하여 CMOS RAM을 지울수 있습니다.

데이터 유지

데이터 지우기

중요사항

시스템이 꺼져 있는 동안 이 점퍼를 단략시켜 CMOS RAM을 지울수 있습니다. 다음, 점퍼를 분리합니다. 시스템이 켜져 있는 동안 CMOS RAM을 지우지 마세요. 그럴 경우 메인보드가 손상될 수 있습니다.

JUSB\_PW1, JUSB\_PW2: USB 전원 점퍼

이 점퍼는 VCC5 또는 5VSB에 의해 전원을 공급 받는 USB 2.0 포트를 선택하는데 사용됩니다. USB 2.0 포트가 대기 모드에서 전원을 제공하려면 5VSB로 설정하세요.

JUSB_PW1

(후면 USB

2.0포트용)

USB 전원

VCC5로 유지

USB 전원

5VSB로 유지

JUSB_PW2

(온보드 USB

2.0 커넥터 용)

▲1

▲1

USB 전원

VCC5로 유지

▲1

USB 전원

5VSB로 유지

중요사항

점퍼를 5VSB로 설정하는 경우, 전원 공급 장치는 반드시 최소 2A의 전류를 공급할수 있어야 합니다..

PCIe 슬롯은 PCIe 인터페이스 확장 카드를 지원합니다.

PCIe x16 슈롯 PCIe x1 슈롯

PCI 슬롯은 LAN 카드, SCSI 카드, USB 카드 및 PCI 규격을 준수하는 기타 애드 온 카드를 지원합니다.

확장 카드를 추가하거나 제거할 때 먼저 전원을 끄거나 전원 코드를 콘센트에서 빙으세요. 확장 카드에 대해 필요한 하드웨어나 소프트웨어 변경에 대하여 알려면 확장 카드 설명서를 읽으세요.

PCI 인터럽트 요청 라우팅

Interrupt request line의 약어인 IRQ는 장치가 인터럽트 요청을 프로세서로 전송할 수 있는 하드웨어입니다. PCI IRQ 핀은 일반적으로 다음과 같이 PCI 버스 핀에 연결됩니다.

컴퓨터를 커면 시스템이 POST(Power On Self Test) 프로세스를 시작합니다. 화면에 아래의 메시지가 표시되면, 키를 눌러 설정을 시작합니다.

Press DEL to enter Setup Menu

(DEL을 눌러 설정 메뉴를 시작합니다.)

사용자가 응답하거나 설정을 입력하기 전에 메시지가 사라지면 와 을 설정하여 시스템을 다시 켜거나 리셋 버튼을 눌러 다시 시작합니다. 또한 , 및 키를 동시에 눌러 시스템을 다시 시작할 수도 있습니다.

중요사항

이 장에서 설명되는 각 BIOS 캐터고리 아래의 항목은 시스템 성능을 향상하기 위해 지속적으로 업데이트됩니다. 따라서 설명이 최신 BIOS와 약간 다를 수 있으니 참조용으로 사용하시기 바랍니다.

메뉴 바

이 메뉴를 사용하여 시간, 날짜등과 같은 기본 시스템 구성을 처리합니다.

이 메뉴를 사용하여 특별 고급 기능의 항목을 설정합니다.

이 메뉴를 사용하여 통합된 주변 장치의 설정을 지정합니다.

Power Management Setup

이 메뉴를 사용하여 전원 관리의 설정을 지정합니다.

H/W Monitor

이 항목은 CPU와 팬의 상태, 전반적인 시스템 상태에 대한 경고를 표시합니다.

Green Power

이 메뉴를 사용하여 전원 페이즈를 지정합니다.

이 메뉴를 사용하여 BIOS 설정 암호를 설정합니다.

Cell Menu

이 메뉴를 사용하여 주파수/전압 제어의 설정을 지정합니다.

M-Flash

이 메뉴를 사용하여 USB 미디어 장치에서 BIOS를 읽거나 플래시합니다.

이 메뉴를 사용하여 BIOS 설정을 CMOS에 저장하거나 CMOS에서 로드합니다.

Load Fail-Safe Defaults

이 메뉴를 사용하여 시스템 작동에 대한 공장 설정값인 BIOS 기본값을 로드합니다.

Load Optimized Defaults

이 메뉴를 사용하여 안정적인 시스템 성능 작동을 위해 공장 기본 설정값을 BIOS에 로드합니다.

Save & Exit Setup

CMOS에 변경 사항을 저장하고 설정을 종료합니다.

Exit Without Saving

모든 변경 사항을 취소하고 설정을 종료합니다.

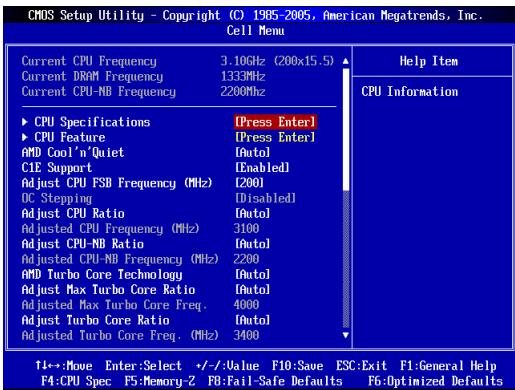

셀 메뉴

이 항목은 CPU/ DRAM/ CPU-NB의 현재 주파수를 표시합니다. (읽기 전용)

CPU Specifications

를 눌러 서브 메뉴를 시작합니다.이 서브 메뉴는 설치된 CPU 정보를 표시합니다.

를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 설치된 CPU가 지원하는 기술을 표시합니다.

CPU Feature

를 눌러 서브 메뉴를 시작합니다.

AMD Cool'n'Quiet

Cool'n'Quiet 기술은 CPU 속도와 소비 전력을 효과적이고 동적으로 낮출 수 있습니다.

C1E Support

이 항목은 시스템이 유휴 상태 일 경우, CPU의 전력 소비를 낮춰줍니다. 그러나 모든 프로세서가 Enhanced Halt state (C1E)를 지원하지 않습니다.

SVM Support

이 항목을 사용하여 AMD SVM (Secure Virtual Machine) 기술을 활성화/비활성화합니다.

AMD Cool'n'Quiet

Cool'n'Quiet 기술은 CPU 속도와 소비 전력을 효과적이고 동적으로 낮출 수 있습니다.

중요사항

Cool'n'Quiet 기능이 활성화되고 제대로 작동하는지 확인하려면, 다음을 이중으로 확인해야 합니다.

* BIOS 설정을 실행하고 셀 메뉴에서 AMD Cool'n'Quiet를 찾아 "Enabled"로 설정합니다.
* Windows를 시작하여 [Start]->[Settings]->[Control Panel]]->[Power Options]를 선택합니다. 전원 옵션 등록 정보 태그를 시작하여 전원 체계에서 최소 전원 관리를 선택합니다.

C1E Support

이 항목은 시스템이 유휴 상태 일 경우, CPU의 전력 소비를 낮춰줍니다. 그러나 모든 프로세서가 Enhanced Halt state (C1E)를 지원하지 않습니다.

이 항목을 사용하여 CPU FSB 클럭 주파수를 선택할 수 있습니다. (단위 MHz)

OC Stepping

“CPU FSB 주파수(MHz) 조정”에서 오버클로킹 주파수를 설정한 다음에 이 항목을 활성화합니다. 그리고 나서 아래의 항목이 나타납니다. 이 항목은 시스템이 부팅한 후에 시스템의 단계적인 오버클럭에 도움이 됩니다.

이 항목을 사용하여 이니셜 베이스 클력을 설정합니다. 시스템은 이니셜 베이스 클력에 의해 부팅합니다. 그리고 나서 이니셜 베이스부터 "CPU FSB 주파수 (MHz) 조장"에서 단계적으로 설정된 베이스 클력까지 오버클력을 시작합니다.

OC Step

이 항목을 사용하여 베이스 클럭 오버클로킹의 스템이 몇개 있는지 설정합니다.

OC Step Count Timer

이 항목을 사용하여 모든 단계의 버퍼 시간을 설정합니다.

Adjust CPU Ratio

이 항목을 사용하여 CPU 클록 승수기(비율)을 설정할 수 있습니다. 이 필드는 프로 세서가 이 기능을 지원할 경우에만 사용할 수 있습니다.

이 항목은 조정된 CPU 주파수를 표시합니다.(읽기 전용)

Adjust CPU-NB Ratio

이 항목을 사용하여 CPU-NB 비율을 조정할 수 있습니다.

이 항목은 조정된 CPU-NB 주파수를 표시합니다.(읽기 전용)

AMD Turbo Core Technology

이 기술은 성능을 향상시키기 위해 자동으로 액티브 CPU 코어의 주파수를 증가합니다.

Adjust Max Turbo Core Ratio

이 항목을 사용하여 최대 CPU 터보 코어 비율을 조정할 수 있습니다.

이 항목은 조정된 최대 CPU 터보 코어 주파수를 표시합니다. (읽기 전용)

Adjust Turbo Core Ratio

이 항목을 사용하여 CPU 터보 코어 비율을 조정할 수 있습니다.

이 항목은 조정된 CPU 터보 코어 주파수를 표시합니다. (읽기 전용)

Unlock CPU Core

이 항목을 사용하여 추가적인 코어를 잠금해제할 수 있으며, [Enabled]로 설정한 후 고급 클럭 보정을 [Auto]로 설정하여 프로세서 코어를 활성화할 수 있습니다.

이 항목은 오버클로킹에 사용됩니다. [Auto]로 설정하면 CPU 속도를 더 높일수 있습니다. 이 필드는 프로세서가 이 기능을 지원할 경우에만 사용할 수 있습니다.

CPU Core Control

이 항목을 사용하여 CPU 코어 수를 제어할 수 있습니다. [Auto]로 설정하면 CPU는 코어의 기본 수를 운행할 수 있고 [Manual]로 설정하면 특정한 CPU 코어를 활성화/비활성화할 수 있습니다.

Core X

이 항목을 사용하여 코어 X를 활성화/비활성화합니다.

OC Genie Lite

이 항목을 [Enabled]로 설정하면 시스템은 최대의 FSB 클력을 감지하고 자동으로 오버클럭할 수 있습니다. 오버클로킹이 실패하는 경우, 성공적인 오버클로킹을 위해 FSB 클력을 낮출 수 있습니다.

Memory-Z

를 눌러 서브 메뉴를 시작합니다.

DIMM Memory SPD Information

를 눌러 서브 메뉴를 시작합니다. 이 서브 메뉴는 설치된 메모리의 정보를 표시합니다.

Advance DRAM Configuration

를 눌러 서브 메뉴를 시작합니다.

DRAM Timing Mode

DRAM 모듈의 SPD (Serial Presence Detect) EEPROM에 의해 DRAM 타이밍을 제어할지를 선택합니다. [자동]으로 설정하면 SPD 구성을 기준으로 하는 BIOS에 의해 DRAM 타이밍 및 다음 “고급 DRAM 구성” 서브 메뉴를 판별할수 있습니다. [수동]을 선택하면 사용자가 DRAM 타이밍 구성 및 다음 관련 “고급 DRAM 구성” 서브 메뉴를 수동으로 설정할수 있습니다.

FSB/DRAM Ratio

이 항목을 사용하여 FSB/ DRAM의 비율을 선택합니다.

이 항목은 조정된 메모리 주파수를 표시합니다.(읽기 전용)

HT Link Control

를 눌러 서브 메뉴를 시작합니다.

이 항목을 사용하여 하이퍼 전송 링크 폭을 설정할 수 있습니다. [Auto]로 설정하면 시스템이 HT 링크 폭을 자동으로 인식합니다.

HT Link Speed

이 항목을 사용하여 하이퍼 전송 링크 속도를 설정할 수 있습니다. [Auto]로 설정하면 시스템이 HT 링크 속도를 자동으로 인식합니다.

이 항목은 조정된 HT 링크 주파수를 표시합니다.(읽기 전용)

Auto Disable DRAM/PCI Frequency

[Enabled]로 설정하면 시스템이 빈 DRAM/ PCI 슬롯에서 클력을 제거(전원이 꺼짐)하여 전자파 장애(EMI)를 최소화할 수 있습니다.

CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ DRAM Voltage

이 항목은 전압 조정에 사용됩니다.

Spread Spectrum

이 기능은 펄스 조절로 생성된 EMI (Electromagnetic Interference)를 줄여줍니다.

중요사항

* EMI 문제가 발생하지 않을 경우 최적의 시스템 안정성 및 성능을 위해 [Disabled]로 설정합니다. 그러나 EMI로 인해 문제가 발생할 경우 EMI 감소를 위해 대역 확산 값을 선택하세요.
* 대역 확산 값이 클수록 EMI는 감소되지만 시스템의 안정성은 저하됩니다. 가장 적합한 대역 확산 값은 해당 지역의 EMI 규정을 참조하세요.
* 사소한 지터조차도 클록 속도를 일시적으로 상승시키면 오버클로킹한 프로세스를 고정시키는 원인이 될 수 있으므로 오버클로킹을 진행하는 동안 대역 확산을 반드시 사용 안함으로 설정해야 합니다.

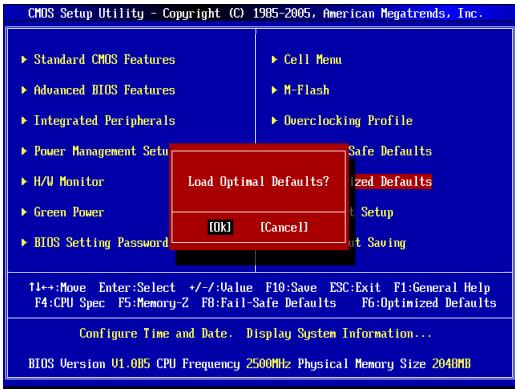

Load Optimized Defaults

안정적인 성능을 위해 메인보드 공급 업체가 설정한 기본값을 로드할 수 있습니다.

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password Load Optimal Defaults? [OK] [Cancel] ► Cell Menu ► M-Flash ► Overclocking Profile Safe Defaults Maximized Defaults Setup Not Setup Not Saving T1-→:Move Enter:Select +/-/Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-Z F8:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version V1.0B5 CPU Frequency 2500MHz Physical Memory Size 2040MB
