760GA-P43, 760GM-P23, 760GM-P34 - Carte mère MSI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère MSI 760GA-P43, 760GM-P23, 760GM-P34
Chipset	AMD 760G
Socket	AM3+
Format	Micro ATX
RAM maximale supportée	16 Go
Type de RAM	DDR3
Slots RAM	2 x DIMM
Ports SATA	4 x SATA 3 Gb/s
Ports USB	USB 2.0 et USB 3.0
Sorties vidéo	HDMI, DVI, VGA
Alimentation électrique	24 broches ATX + 4 broches 12V
Dimensions approximatives	24.4 cm x 21.3 cm
Poids	Environ 1.2 kg
Compatibilités	Processeurs AMD série FX, Phenom II, Athlon II
Fonctions principales	Support de la technologie AMD CrossFire, Overclocking
Entretien et nettoyage	Nettoyer régulièrement la poussière, vérifier les connexions
Pièces détachées et réparabilité	Composants standard, facilement remplaçables
Sécurité	Protection contre les surtensions, court-circuit
Informations générales	Vérifiez la compatibilité avec les autres composants avant l'achat

FOIRE AUX QUESTIONS - 760GA-P43, 760GM-P23, 760GM-P34 MSI

Quels types de processeurs sont compatibles avec la carte mère MSI 760GA-P43 ?

La carte mère MSI 760GA-P43 est compatible avec les processeurs AMD AM3 et AM3+.

Comment mettre à jour le BIOS de ma carte mère MSI 760GM-P23 ?

Téléchargez la dernière version du BIOS depuis le site officiel de MSI, copiez le fichier sur une clé USB, puis redémarrez votre PC en accédant au menu BIOS pour effectuer la mise à jour.

Quels sont les slots de RAM disponibles sur la MSI 760GM-P34 ?

La MSI 760GM-P34 dispose de 2 slots de RAM DDR3, prenant en charge jusqu'à 16 Go de mémoire.

Comment résoudre un problème d'affichage sur la MSI 760GA-P43 ?

Vérifiez d'abord que la carte graphique est correctement insérée dans son slot. Assurez-vous également que le moniteur est branché et fonctionne correctement.

La carte mère MSI 760GM-P23 prend-elle en charge la technologie RAID ?

Oui, la MSI 760GM-P23 prend en charge la technologie RAID 0, 1 et 10.

Quels ports SATA sont disponibles sur la MSI 760GA-P43 ?

La carte mère MSI 760GA-P43 est équipée de 6 ports SATA 3 (6 Gb/s).

Comment vérifier la température de mon processeur sur la MSI 760GM-P34 ?

Vous pouvez utiliser des logiciels comme HWMonitor ou CPU-Z pour vérifier la température de votre processeur.

Y a-t-il un support pour l'overclocking sur la MSI 760GM-P23 ?

Oui, la carte mère MSI 760GM-P23 prend en charge l'overclocking, mais cela dépend également du processeur utilisé.

Comment installer les pilotes pour la carte mère MSI 760GA-P43 ?

Les pilotes peuvent être téléchargés depuis le site officiel de MSI. Assurez-vous d'installer tous les pilotes nécessaires après avoir installé le système d'exploitation.

Que faire si ma carte mère MSI 760GM-P34 ne s'allume pas ?

Vérifiez les connexions d'alimentation, assurez-vous que le câblage est correct et que la source d'alimentation fonctionne. Si le problème persiste, testez la carte mère avec un minimum de composants.

MODE D'EMPLOI 760GA-P43, 760GM-P23, 760GM-P34 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

РУССКИЙ

Félicitations, vous venez d'aquérir une carte mère ATX 760GA-P43 (FX)/ 760G-P43 (FX) séries (MS-7699 v1.x). Les séries sont basées sur les puces AMD® 760G & SB710 offrant un système très performant. La carte fonctionne avec les processeurs AMD® avancés, dans le paquet AM3+, les séries sont très performanantes et offrent une solution adaptée tant aux professionnels qu'aux particuliers.

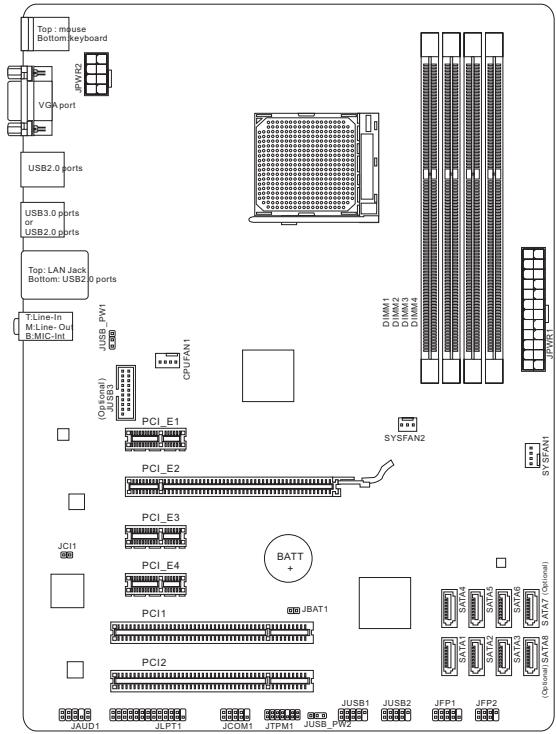

Schéma

Top: mouse Bottom: keyboard VGA port JPWR2 USB2.0 ports USB3.0 ports or USB2.0 ports Top: LAN Jack Bottom: USB2.0 ports T-Line-In M Line- Out B MIC-Int USB_PW1 (USB3) CPU1 E1 PCI_E3 JCI1 PCI_E4 PCI1 JBAT1 PCI2 JAUD1 JLPT1 JCOM1 JTPM1 JUSB_PW2 DIMM1 DIMM2 DIMM3 DIMM4 SYSFAN2 SYSPAN1 BATT + JUP1 JFP2 (SATIA) SATIA (Cableband) (CS-Daniel) SATIA JUP1 JFP2

SPÉCIFICATIONS

Processeurs

■ Supporte AMD® Phenom™ II / Athlon™ II / Sempron™ processeurs pour AM3+ socket

Jeux de puces

■ North Bridge : puces AMD® 760G
■ South Bridge : puces AMD® SB710

Mémoire supportée

■ 4x DIMMs supportent pour DDR3-1866*(OC)/ 1600/ 1333/ 1066 MHz jusqu'à 32GB max
■ Supporte le mode double-canal

LAN

■ Supporte LAN 10/ 100/ 1000 par Realtek® 8111E

Audio

■ Puces intégrées par Realtek® ALC887
■ Supporte 8-canal audio out
■ Conforme aux spécifications Azalia 1.0

SATA

■ 6x ports SATA 3Gb/s (SATA1\~6) par AMD® SB710
■ 2x ports SATA 6Gb/s (SATA7\~8) par Asmedia® ASM1061 (760GA-P43 (FX))

RAID

■ SATA 1\~6 supportent le mode RAID 0/ 1/ 10 ou JBOD par AMD® SB710

■ 2x ports USB 3.0 IO arrière par RENESAS 720201
■ 1x connecteur USB 3.0 intégré par RENESAS 720201

Connecteurs

■ Panneau arrière

• 1x port souris PS/2
• 1x port clavier PS/2
• 1x port VGA
• 4x ports USB 2.0 (760GA-P43 (FX))/ 6x ports USB 2.0 (760G-P43 (FX))
• 2x ports USB 3.0 (760GA-P43 (FX))
• 1x prise LAN
• 3x prises audio flexibles

■ Connecteurs intégrés

• 2x connecteurs USB 2.0
• 1x connecteur USB 3.0 (760GA-P43 (FX))
• 1x connecteur audio avant
• 1x connecteur de port Parallèle
• 1x connecteur de port Sérial
• 1x connecteur TPM
• 1x connecteur Châssis Intrusion

Emplacements

■ 1x emplacement PCIe 2.0 x16
■ 3x emplacements PCIe 2.0 x1
■ 2x emplacements PCI

Dimension

■ ATX (30.48 cm X 22.25 cm)

Trous taraudés de montage

■ 6 trous de montage

Pour plus d'information sur le CPU, veuillez visiter

Pour plus d'information sur les composants compatibles, veuillez visiter

http://www.msi.com/service/test-report

Si vous désirez acheter des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous

http://www.msi.com/index.php

PANNEAU ARRIÈRE

Le panneau arrière dispose les connecteurs suivants :

Souris PS/2 Port VGA Clavier PS/2 Ports USB 2.0 LAN Ports USB 2.0 Ports USB 3.0 (760GA-P43 (FX)) Ports USB 2.0 (760G-P43 (FX)) Ligne-In Ligne-Out MIC

INSTALLATION DU MATÉRIEL

Procédure d'installation du CPU et le ventilateur pour AM3+

Quand vous installez votre CPU, assurez-vous que le CPU possède d'un système de refroidissement pour prévenir le surchauffe et maintenir la stabilité du système. Suïvez les étapes suivantes pour garantir une bonne installation du CPU et le ventilateur. Une mauvaise installation peut endommager le CPU et la carte mère.

La surface de AM3+ CPU.

N'oubliez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de chaleur.

Suivez les étapes suivantes pour installer le CPU et le ventilateur correctement.

1. Tirez le levier de côté de la douille. Assurez-vous de le lever jusqu'à 90-degrés.
2. Cherchez la flèche d'or du CPU. Elle doit désigner comme montré dans le photot. Le CPU ne s'y installe que dans le position correcte.
3. Si le CPU est correctement installé, les pins sont complètement intégrés dans la douille et ils sont invisibles. Veuillez noter que toute fausse installation peut endommager en permanence votre carte mère.
4. Appuyez sur le CPU fermement dans la douille et fermez le levier. Vue que le CPU a une tendance à bouger lorsque le levier se ferme, il faut le fermer en fixant le CPU avec la main pour qu'il soit correctement et complètement intégré dans la douille.
5. Posez le ventilateur sur le mécanisme de rétention. Crochez un côté du clip d'abord.
6. Puis appuyez sur l'autre côté du clip pour fixer le ventilateur sur le haut du mécanisme de rétention. Installez le levier de fixe et levez-le.
7. Fixez le levier.
8. Attachez le câble du ventilateur du CPU au connecteur du ventilateur de CPU à la carte mère.

* Quand vous déconnectez le crochet de sécurité du verrou fixé, il faut garder un oeil sur vos doigts, parce qu'une fois que le crochet de sécurité est déconnecté du verrou fixé, le levier fixé jaillira immédiatement.
* Vérifiez que le ventilateur de CPU est bien attaché sur le CPU avant de démarrer votre système.
* Veuillez vous-référer à la documentation du ventilateur de CPU pour plus de détails sur l'installation du ventilateur de CPU about CPU cooler installation.

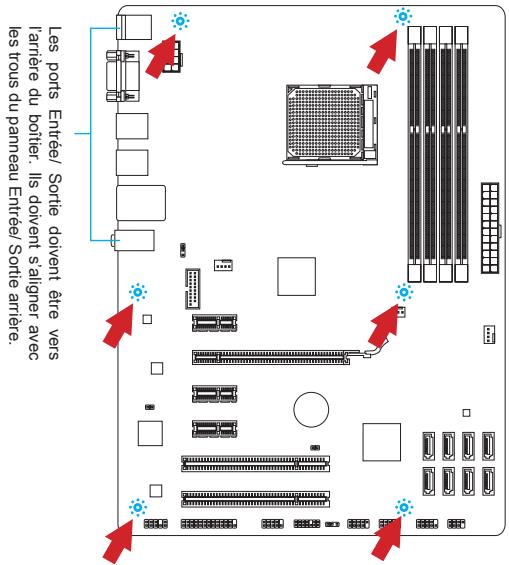

Trous Taraudés de Montage

Avant d'installer votre carte mère, il faut d'abord installer les socles de montage nécessaires sur le plateau de montage du boîtier de l'ordinateur. Si la boîtier de l'ordinateur est accompagnée par un panneau Entrée/ Sortie arrière, veuillez utiliser celui ci plutôt que celui qui est fournit par défaut dans la boite de la carte mère. Le panneau Entrée/ Sortie arrière doit se fixer facilement dans la boîtier sans recourir à des vis. Alignez les socles de montage du plateau avec les trous taraudés de la carte mère et sécurisez la carte mère avec les vis fournies avec le boîtier de l'ordinateur. L'emplacement des trous taraudés de la carte est montrée ci-dessous. Pour plus d'information, veuillez vous référer au manuel de votre boîtier ordinateur.

Les ports Entrée/ Sortie doivent être vers l'arrière du boîtier. Ils doivent s'aligner avec les trous du panneau Entrée/ Sortie arrière.

IMPORTANT

* Installez la carte mère sur une surface plate et propre.
* Pour prévenir tous dommages à la carte mère, veillez à n'avoir aucun contact entre la carte mère et le boîtier de l'ordinateur hormis les socles de montage.
* Veuillez vous assurer qu'il n'y pas de composant en métal mis sur la carte ou dans la boîte ordinateur qui entraînerait un court circuit à la carte mère.

Installation des modules de mémoire

1. Déverouillez l'emplacement DIMM en repoussant les pinces de montage sur le côté. Insérez verticalement le module de mémoire dans l'emplacement DIMM. Le module de mémoire possède une seule encoche en son centre sur le bas et ne s'adaptera que s'il est orienté de la manière convenable à l'emplacement DIMM.
2. Poussez le module de mémoire profondément dans l'emplacement DIMM. Les pinces plastiques de chaque côté de l'emplacement DIMM se ferment automatiquement lorsque le module de mémoire est correctement posé et vous entendrez un clic.
3. Vérifiez manuellement si le module de mémoire a été verrouillée en place par les pinces de l'emplacement DIMM sur les côtés.

* Au mode double-canal, assurez-vous d'installer les modules de mémoire du même type et de la même densité.
* Toujours insérez tout d'abord les modules de mémoire DIMM1.

JPWR1 : Connecteur d'alimentation ATX 24-pin

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l'alimentation d'énergie dans le connecteur.

12+3.3V 9+10+12V 6+9+8V Ground 12+3.3V Ground 24 Ground -25+3.3V -26+3.3V -27+3.3V -18+3.3V -15+3.3V -14+3.3V -12+3.3V -12+3.3V -12+3.3V -12+3.3V -12+3.3V -12+3.3V -12+3.3V -12+3.3V -12+3.3V -12+3.3V -12+3.3V -12 + 3.5 V

JPWR2: Connecteur d'alimentation ATX 8-pin

Le connecteur d'alimentation de 12V sert à alimenter le CPU.

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer une stabilité de la carte mère.

CPUFAN1, SYSFAN1, SYSFAN2 : Connecteurs d'alimentation du ventilateur

Les connecteurs d'alimentation du système de refroidissement supportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil soit positif et connecté au +12V; le câble noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si bous voulez contrôler le ventilateur du CPU.

CPUFAN1

SATA1\~8 : Connecteur Serial ATA (SATA7\~8 sont pour 760GA-P43 (FX))

Ce connecteur est un port d'interface de Sérial ATA haut débit. Chaque connecteur peut être relié à un appareil SATA. Les appareils SATA sont des disques durs (HD), lecteurs d'état solid (SSD), et lecteurs optiques (CD/ DVD/ Blu-Ray).

IMPORTANT

* Veuillez ne pas tordre le câble SATA à 90-degrés. Cela pourrait l'endommager et entrainer la perte de données lors des phases de transfert de celles-ci.
* Les câbles SATA en ont des prises identiques sur chaque côté. Néanmoins, il est recommandé de connecter la prise plate sur la carte mère pour un gain d'espace.

JFP1, JFP2 : Connecteurs Panneau avant

Ces connecteurs sont pour des connexion électriques aux cummutateurs et LEDs. Le JFP1 est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

JCOM1 : Connecteur de port sérial

Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/ reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérail.

JUSB1, JUSB2 : Connecteurs d'extension USB 2.0

Ce connecteur est idéal pour connecter les USB périphérique d'Interface de haute vitesse tel que USB HDs, caméra numérique, lecteur MP3, imprimants modems et etc.

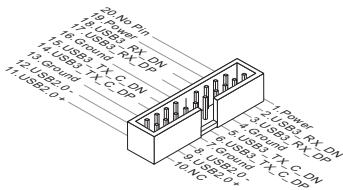

JUSB3 : Connecteur d'extension USB 3.0 (760GA-P43 (FX))

Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte un taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

20 N6 Pin 18 Power RX DN 15 USB3 TX C DN 12 USB3 TX C DP 11 USB2 0° 12 USB3 TX C DN 12 USB3 TX C DP 10 NIC 1 Power 2 USB3 RX DN 12 USB3 RX DP 12 USB3 TX C DN 12 USB3 TX C DP 9 USB2 0° 9 USB2 0° 9 USB2 0° 9 USB2 0° 10 NIC

IMPORTANT

* Notez que les pins de VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.
* Si vous voulez utiliser un périphérique USB 3.0, il faut utiliser une câble USB 3.0.

JAUD1 : Connecteur audio avant

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

1) Head Phone Detection 2) No Pin 3) MIC Detection 4) PRESENCE 5) 7-SENSE SEND 6) 9-Head Phone F 7) 1 MIC F 8) 1 MIC L

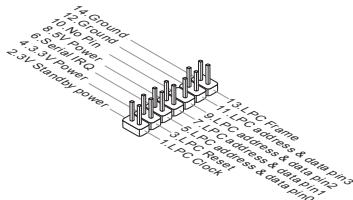

JTPM1 : Connecteur de Module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module, en option). Veuillez vous référer au manuel de TPM plate-forme de sécurité pour plus de détails et d'utilisations.

1.4 Ground 12.0 Ground 8.5V/NO Pin 6. Serial Power 4.3 V/VR/IRQ 2.1V Single/Bitry power 13 LPC Frame 11 LPC address & data pin3 9.7 LPC address & data pin1 4.2 LPC address & data pin2 3.1 LPC Steel 11 LPC Clock

JCI1 : Connecteur châssis Intrusion

Ce connecteur est connecté à un câble châssis Instrusion switch. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver le record.

JLPT1 : Connecteur de port parallèle

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

124 No Pin 124 Ground 126 Ground 126 Ground 126 InP1 # 126 InP2 # 126 InP3 # 126 InP4 # 126 InP5 # 126 InP6 # 126 InP7 # 126 InP8 # 126 InP9 # 126 InP10 # 126 InP11 # 126 InP12 # 126 InP13 # 126 InP14 # 126 InP15 # 126 InP16 # 126 InP17 # 126 InP18 # 126 InP19 # 126 InP20 # 126 InP21 # 126 InP22 # 126 InP23 # 126 InP24 # 126 InP25 # 126 InP26 # 126 InP27 # 126 InP28 # 126 InP29 # 126 InP30 # 126 InP31 # 126 InP32 # 126 InP33 # 126 InP34 # 126 InP35 # 126 InP36 # 126 InP37 # 126 InP38 # 126 InP39 # 126 InP40 # 126 InP41 # 126 InP42 # 126 InP43 # 126 InP44 # 126 InP45 # 126 InP46 # 126 InP47 # 126 InP48 # 126 InP49 # 126 InP50 # 126 InP51 # 126 InP52 # 126 InP53 # 126 InP54 # 126 InP55 # 126 InP56 # 126 InP57 # 126 InP58 # 126 InP59 # 126 InP60 # 126 InP61 # 126 InP62 # 126 InP63 # 126 InP64 # 126 InP65 # 126 InP66 # 126 InP67 # 126 InP68 # 126 InP69 # 126 InP70 # 126 InP71 # 126 InP72 # 126 InP73 # 126 InP74 # 126 InP75 # 126 InP76 # 126 InP77# 126 InP78# 126 InP79# 126 InP80# 126 InP81# 126 InP82# 126 InP83# 126 InP84# 126 InP85# 126 InP86# 126 InP87# 126 InP88# 126 InP89# 126 InP90# 126 InP91# 126 InP92# 126 InP93# 126 InP94# 126 InP95# 126 InP96# 126 InP97# 126 InP98# 126 InP99# 126 InP9A# 126 INP9B# 126 INP9C# 126 INP9D# 126 INP9E# 126 INP9F# 126 INP9G# 126 INP9H# 126 INP9I# 126 INP9J# 126 INP9K# 126 INP9L# 126 INP9M# 126 INP9N# 126 INP9O# 126 INP9Q# 126 INP9R# 126 INP9S# 126 INP9T# 126 INP9U# 126 INP9V# 126 INP9W# 126 INP9X# 126 INP9Y# 126 INP9Z# 126 INP9A# 126 INP9B# 126 INP9C# 126 INP9D# 126 INP9E# 126 INP9F# 126 INP9G# 126 INP9H# 126 INP9I# 126 INP9J# 126 INP9K# 126 INP9L# 126 INP9M## 126 INP9N# 126 INP9O# 126 INP9Q# 126 INP9R# 126 INP9S# 126 INP9T# 126 INP9U# 126 INP9V# 126 INP9W# 126 INP9X# 126 INP9Y# 126 INP9Z# 126IN PND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - 3 PRND - - 3 PRND - - 3 PRND - - 3 PRND - - 3 PRND - - 3 PRND - - 3 PRND - - 3 PRND - - 3 PRND - - 3 PRND - - 3 PRND - - 3 PRND - - 3 PRND - - 3 PRND - - 3 PRND - - 4 PRND - - 4 PRND - - 4 PRND - - 4 PRND - - 4 PRND - - 4 PRND - - 4 PRND - - 4 PRND - - 4 PRND - - 4 PRND - - 4 PRND - - 4 PRND - - 4 PRND - - 4 PRND - - 4 PRUND - - 4 PRUND - - 4 PRUND - - 4 PRUND - - 4 PRUND - - 4 PRUND - - 4 PRUND - - 4 PRUND - - 4 PRUND - - 4 PRUND - - 4 PRUND - - 4 PRUND - - 4 PRUND

JBAT1 : Cavalier d'effacement CMOS

Le CMOS RAM intégré reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amorcer OS chaque fois qu'il soit allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données.

Conserver les données

Effacer les données

IMPORTANT

Vous pouvez effacer le CMOS RAM en raccourcissant ce cavalier quand le système est éteint. Ensuite, ouvriez le cavalier. Evitez d'effacer le CMOS pendant que le système est allumé; cela endommagerait la carte mère.

JUSB\_PW1, JUSB\_PW2 : Cavalier d'alimentation USB

Ces cavaliers servent à choisir les ports USB 2.0 alimentés par VCC5 ou 5VSB. Réglez-le en 5VSB si vous voulez que les ports USB 2.0 fournissent une alimentation pour le mode attente.

JUSB\_PW1

(Pour ports

USB 2.0

arrière)

Garder

l'alimentation

USB en VCC5

Garder

l'alimentation

USB en 5VSB

JUSB\_PW2

(pour con- necteurs USB

2.0 intégrés)

▲1

▲1

Garder

l'alimentation

USB en VCC5

▲1

Garder

l'alimentation

USB en 5VSB

IMPORTANT

Si vous mettez le cavaliver en 5VSB, l'alimentation doit être capable de fournir le courant de 2A au moins.

L'emplacement PCIe supporte la carte d'extension d'Interface PCIe.

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autre cartes ajoutées qui sont compatibles avec les spécifications de PCI.

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez le documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant:

Emplacement\Ordre	1	2	3	4
PCI1	INT A#	INT B#	INT C#	INT D#
PCI2	INT B#	INT C#	INT D#	INT A#

RÉGLAGE BIOS

Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous appaît à l'écran, appuyez sur pour accéder au Setup (Réglage).

Press DEL to enter Setup Menu

(Appuyez sur DEL pour accéder au SETUP)

Si le message disparaît avant que vous n'ayez appuyé sur la touche, redémarrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant sémultanément la combinaison des touches , , and .

IMPORTANT

Les menus du BIOS décrits ici sont mis à jour régulièrement. La description ci dessous peut donc être légèrement différente et ne doit être considérée que comme une référence.

Le barre menu

Standard CMOS FeaturesAdvanced BIOS FeaturesIntegrated PeripheralsPower Management SetupH/V MonitorGreen PowerBIOS Setting Password	Cell MenuM-FlashOverclocking ProfileLoad Fail-Safe DefaultsLoad Optimized DefaultsSave & Exit SetupExit Without Saving
1←→:Move Enter:Select +/-Value F10:Save ESC:Exit F1:General HelpF4:CPU Spec F5:Memory-Z F8:Fail-Safe Defaults F6:Optimized Defaults
Configure Time and Date. Display System Information...BIOS Version U1.085 CPU Frequency 2500MHz Physical Memory Size 2040MB

Standard CMOS Features

Utilisez ce menu pour paramètrer des éléments standards du BIOS tel que l'heure, la date etc.

Utilisez ce menu pour régler les articles des fonctions avancées spécifiques.

Utilisez ce menu pour spécifier vos réglages des périphériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifier vos réglages pour la gestion d'alimentation.

H/W Monitor

Cette entrée montre les statuts du CPU, du ventilateur, et de l'alarme du système.

Green Power

Utilisez ce menu pour spécifier la phase d'alimentation.

Utilisez ce menu pour entrer un mot de passe pour le BIOS.

Cell Menu

Utilisez ce menu pour spécifier votre configuration pour le contrôleur de fréquence/tension.

M-Flash

Utilisez ce menu pour lire / flash le BIOS du périphérique de média USB.

Utilisez ce menu pour conserver/ charger vos réglages à/ de CMOS pour BIOS.

Load Fail-Safe Defaults

Utilisez ce menu pour charger les valeurs par défaut du BIOS, les réglages de la manufacture pour l'opération du système.

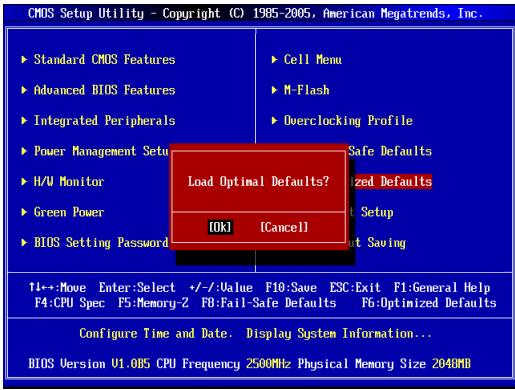

Load Optimized Defaults

Utilisez ce menu pour charger les réglages par défaut de la manufacture dans le BIOS pour meilleure performance opération.

Save & Exit Setup

Réglage d'enregistrer les modifications à CMOS et de quitter.

Exit Without Saving

Réglage d'abandonner les modifications et de quitter.

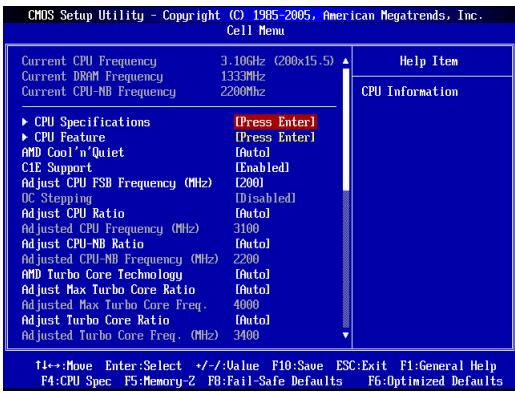

Cell Menu

Il montre la fréquence actuelle du CPU/ DRAM/ CPU-NB. Lecture uniquement.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu, qui montre l'information du CPU installé.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu vous montre les technologies supportées par le CPU installé.

CPU Feature

Appuyez sur pour entrer dans le sous-menu :

AMD Cool'n'Quiet

Cette Technologie Cool'n'Quiet peut effectivement et dynapiquement diminuer la vitesse du CPU et la consommation d'alimentation.

C1E Support

Activer cet article pour réduire la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

SVM Support

Ce menu vous permet d'activer/ désactiver la technologie AMD SVM (Secure Virtual Machine) Technology.

AMD Cool'n'Quiet

Cette Technologie Cool'n'Quiet peut effectivement et dynapiquement diminuer la vitesse du CPU et la consommation d'alimentation.

IMPORTANT

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle marchera correctement il est nécessaire de confirmer doublement que :

* Fonctionnez les réglages du BIOS, choisissez Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet, mettez celui-là en "Enabled".
* Entrez dans Windows, choisissez [Start]-> [Settings]-> [Control Panel]-> [Power Options]. Entrez dans Power Options Properties, et choisissez Minimal Power Management sous Power schemes.

C1E Support

Activer cet article pour réduire la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

Cet article vous permet d'ajuster la fréquence de Front Side Bus clock du CPU (en MHz).

OC Stepping

Cet article est activé après que vous régliez la fréquence d'overclocking dans le "Adjust CPU Base Frequency (MHz)". Et les articles suivants apparaissent. Cet article aide le système d'overclocker étape par étape après l'initialisation du système.

Cet article sert à régler la fréquence de base initial. Le système démarre avec la fréquence de base initial, et commence à overclocker de la fréquence de base initial jusqu'à celui que vous réglez dans le “Adjust CPU FSB Frequency (MHz)” étape par étape.

OC Step

Cet article règle la quantité d'étapes pour l'overclocking de fréquence de base.

OC Step Count Timer

Cet article sert à régler le temps d'amortissement pour chaque étape.

Adjust CPU Ratio

Cet article vous permet d'ajuster le multiplieur de fréquence du CPU (ratio). Il est disponible seulement quand le processeur supporte la fonction.

Il montre la fréquence CPU ajustée. Lecture uniquement.

Adjust CPU-NB Ratio

Ce menu sert à ajuster le ratio CPU-NB.

Il montre la fréquence CPU-NB ajustée. Lecture uniquement.

AMD Turbo Core Technology

Cette technologie augmente la fréquence des coeurs CPU activés automatiquement pour améliorer la performance.

Adjust Max Turbo Core Ratio

Ce menu sert à ajuster le maximum ratio du coeur turbo CPU.

Il montre la fréquence maximum du coeur turbo CPU ajustée. Lecture uniquement.

Adjust Turbo Core Ratio

Ce menu sert à ajuster le ratio du coeur turbo CPU.

Il montre la fréquence ajustée du coeur turbo CPU. Lecture uniquement.

Unlock CPU Core

Cet article vous permet de déverrouiller les puces ajoutées. Vous pouvez le mettre en [Enabled] et puis mettez Advanced Clock Calibration en [Auto] pour pouvoir activer les puces du processeurs.

Cet article est utilisé pour l'overclocking. La mise ento [Auto] vous permet de régler le CPU Ratio plus haut. Il est disponible seulement quand le processeur supporte la fonction.

CPU Core Control

Cet article sert à contrôler le nombre de coeurs du CPU. Lorsqu'il est mis en [Auto], le CPU fonctionne avec les coeurs de nombre par défaut et lorsqu'il est mis en [Manual], vous pouvez activer/ désactiver des coeurs du CPU spécifiques.

Core X

Ces menus servent à activer/ désactiver le coeur X.

OC Genie Lite

La mise en [Enabled] de cet article permet au système de détecter l'horloge du FSB maximum et d'overclocker automatiquement. Si l'overclocking échoue, vous pouvez essayer une horloge du FSB moins haut pour y réussir.

Memory-Z

Appuyez sur pour entrer dans le sous-menu.

DIMM Memory SPD Information

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche l'information de la mémoire installée.

Advance DRAM Configuration

Appuyez sur pour entrer dans le sous-menu.

DRAM Timing Mode

Le choix du DRAM timing est contrôlé par SPD (Serial Presence Detect) EE-PROM sur le module DRAM. La mise en [Auto] active le DRAM timings et le sous-menu suivant "Advance DRAM Configuration" qui seradéterminé par le BIOS basé sur les configurations du SPD. La mise en [Manual] vous permet de configurer le DRAM timings et le sous-menu suivant "Advance DRAM Configuration" manuellement.

FSB/DRAM Ratio

Cet article vous permet de régler le ratio du FSB/ DRAM.

Il montre la fréquence ajustée de la mémoire. Lecture uniquement.

HT Link Control

Appuyez sur pour entrer dans le sous-menu.

Ces articles vous permet de régler le largeur du Hyper-Transport Link. Mettez-le en [Auto], le système détectera automatiquement le largeur du HT link.

HT Link Speed

Cet article vous permet de régler la vitesse du Hyper-Transport Link. Mettez-le en [Auto], le système détectera automatiquement la vitesse HT link.

Il montre la fréquence ajustée du HT Link. Lecture uniquement.

Auto Disable DRAM/PCI Frequency

Lorsque mise en [Enabled], le système éteindra les horloges des fentes vides de DIMM et PCI pour réduire au minimum l'interface électromagnetique (EMI).

CPU VDD Voltage (V)/ CPU-NB VDD Voltage (V)/ DRAM Voltage

Ces menus servent à ajuster la tension.

Spread Spectrum

La fonction réduit les interférences EMI (Electromagnetic Interference) en réglant les impulsions.

IMPORTANT

* Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
* Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
* N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Load Optimized Defaults

Vous pouvez charger les valeurs de défaut fournites par la manufacture de carte pour une performance stable.

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash ► Overclocking Profile Load Optimal Defaults? [OK] [Cancel] Safe Defaults Zimized Defaults Setup Not Saving T1-→:Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-Z F8:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version V1.0B5 CPU Frequency 2500MHz Physical Memory Size 2040MB

DEUTSCH

EINLEITUNG
