GWS 18V-10 SC Professional - Бұрыштық тегістеуіш BOSCH - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Сымсыз бұрыштық тегістеуіш
Бренд	Bosch
Модель	GWS 18V-10 SC Professional
Номиналды кернеу	18 V
Бос жүріс жылдамдығы	9000 айн/мин (4500-ден 9000 айн/мин-ге дейін реттеледі)
Дискінің макс. диаметрі	Нұсқаға байланысты 100 / 115 / 125 мм
Шпиндель жіпі	M10 (100 мм нұсқасы) немесе M14 (115/125 мм нұсқалары)
Салмағы	Жабдыққа байланысты 2,2-ден 3,5 кг-ға дейін
Үйлесімді аккумуляторлар	GBA 18V... / ProCORE18V... (Литий-иондық)
Ұсынылатын зарядтағыштар	GAL 18... / GAX 18... / GAL 36...
Қауіпсіздік функциялары	Қайтарымды тоқтату (KickBack Control), қайта іске қосудан қорғау, жедел тоқтату тежегіші, құлаудан қорғау
Байланыс	Bluetooth® 4.2 Low Energy (GCY 42 модулі)
Басқару дисплейі	Иә, заряд деңгейін, жылдамдықты, шамадан тыс жүктемені көрсету
Вибрацияға қарсы тұтқа	Иә (Vibration Control)
Жарықдиодты жарықтандыру	Иә
Қолдану аймақтары	Тегістеу, кесу, жылтырату, щеткалау, құрғақ бұрғылау
Пайдалану температурасы	-20-ден +50 °C-қа дейін
Дыбыс деңгейі (қысым/қуат)	82 / 90 дБ(А), белгісіздік K=3 дБ
Діріл (тегістеу/жылтырату)	6,0 / 3,5 м/с², белгісіздік 1,5 м/с²
Күтім және тазалау	Желдету саңылауларын үнемі тазалаңыз; тұтқаларды таза және құрғақ ұстаңыз
Қосалқы бөлшектер және жөндеу мүмкіндігі	Bosch сатудан кейінгі қызмет көрсету; қосалқы бөлшектер www.bosch-pt.com сайтында қолжетімді

Жиі қойылатын сұрақтар - GWS 18V-10 SC Professional BOSCH

GWS 18V-10 SC айналу жылдамдығын қалай реттеуге болады?

Басқару дисплейіндегі жылдамдықты алдын ала таңдау пернесін (40) пайдаланыңыз. Қолдануға сәйкес бірнеше жылдамдықтардың ішінен таңдай аласыз (мысалы, щеткалау үшін 4500 айн/мин, тот баспайтын болат үшін 6000 айн/мин, кедір-бұдырды кетіру үшін максимум).

Бұл тегістеуішке қандай аккумуляторлар үйлесімді?

Bosch компаниясының GBA 18V... және ProCORE18V... аккумуляторлары ұсынылады. Тек 18 В номиналды кернеуге сәйкес литий-иондық аккумуляторларды пайдаланыңыз.

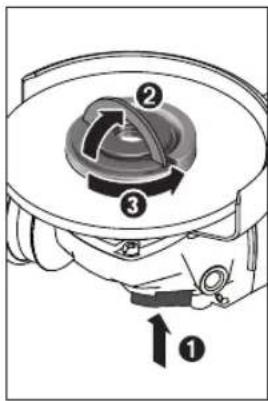

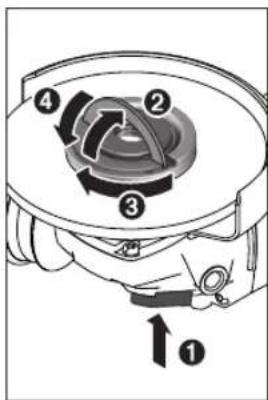

Тегістеу дискісін қалай ауыстыруға болады?

Алдымен аккумуляторды алыңыз. Білікті бекіту үшін шпиндельді бекіту түймесін (3) басыңыз. Қысқыштың көмегімен жылдам бекіту гайкасын (25) бұрап шешіңіз. Дискіні ауыстырып, қысқышты төмен түсіріп, гайканы бұрап бекітіңіз.

Жедел тоқтату тежегіші қалай жұмыс істейді?

Электрондық тоқтату тежегіші құралды тоқтатқаннан кейін бірнеше секунд ішінде керек-жарақты тез тоқтатады. Бұл қалдық айналу уақытын азайтады және құралды қауіпсіз түрде ертерек қоюға мүмкіндік береді.

Құрал қызып кеткен жағдайда не істеу керек?

Басқару дисплейі сары немесе қызыл шамадан тыс жүктеме индикаторын көрсетеді. Құралды бос жүрісте айналдырып, салқындатыңыз. Егер құрал тоқтаса, қайта іске қоспас бұрын толық салқындағанша күтіңіз.

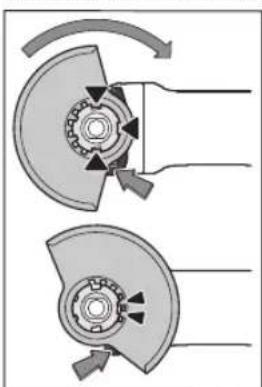

Тегістеуге арналған қорғаныс қақпағын қалай орнатуға болады?

Қорғаныс қақпағын (15) бекіткішке құлпын ашу рычагына (1) басу арқылы орналастырыңыз. Оны шерткенше бұраңыз. Ұшқындарды пайдаланушыға шашыратпау үшін бағыттаңыз.

Бұл құралда Bluetooth® функциясын қалай пайдалануға болады?

Құрал Bluetooth® Low Energy GCY 42 модулімен үйлесімді. Ол құралды реттеу, теңшеу және күй туралы ақпарат алу үшін смартфонға қосуға мүмкіндік береді. Тыйым салынған аймақтарда (ұшақтар, ауруханалар) модульді алыңыз.

GWS 18V-10 SC тегістеуішін қалай тазалауға болады?

Желдету саңылауларын жұмсақ құрғақ щеткамен үнемі тазалаңыз. Ұстау беттерін таза және майсыз ұстаңыз. Суды пайдаланбаңыз.

Қандай керек-жарақтар үйлесімді?

Тиісті диаметрдегі (осы модель үшін макс. 125 мм) тегістеу тастарын, кесу дискілерін, металл щеткаларды, абразивті дискілерді және алмас ара аспаптарын пайдаланыңыз. Жылдамдық пен жіп (M14 немесе M10) сипаттамаларын сақтаңыз.

Құралды қалай қауіпсіз тасымалдауға болады?

Тасымалдау алдында аккумуляторды алыңыз. Зақымданбау үшін керек-жарақтарды алыңыз. Құралды құрғақ және аяздан қорғалған жерде сақтаңыз. Аккумуляторларды тасымалдау кезінде қауіпті материалдар туралы ережелерді сақтаңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GWS 18V-10 SC Professional BOSCH

kk Пайдалану на скаулығының

ТУПНУСКАСЫ

Еуразия экономикалық одағына (Кеден одағына) муше

мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану кужаттарының құрамында пайдалану женіндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

- көп үшкын шыкса, пайдаланбаңыз

- қатты діріл кезінде пайдаланбаныз

- ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз

– өнім корпусынан тікелей тутін шыкса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

– түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз

- жауын -шашын кезінде сыртта пайдаланбаныз

- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

• ток сымының тозуы немесе зақымдануы
• өнім корпусының закымдалуы

Қызмет көрсету түрі мен жилігі

- Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
• орамасыз сактау мүмкін емес
• сактау шарттары туралы косымша акпарат алу ушін МЕМСТ 15150-69 (шарт 1) кужатын караңыз
• +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аspaуы тиіс.

Тасымалдау

• тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
  – босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға рүқсат берілмейді
• тасымалдау шарттары талаптарын MEMCT 15150-69 (5 шарт) кужатын оқыңыз
• Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы ылғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нүсқаулары

Электр құралдары үшін жалпы қауіпсіздік нусқаулары

ECKEPTY

Осы электр куралының жинағындағы ескертулерді,

нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік нусқаулықтарын орындамау токтың соғуына, өрт және/ немесе ауыр жарақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нүсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жумыс орнының қауіпсіздігі

Жумыс орнын таза және жарық устаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.

Балалар мен бақылаушыларды электр құралынан алыс ұстаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр түтынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпекіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйыкталуының қауіпін төмендетеді.
▶ Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз жерге қосылған болса жоғары ток соғу қауіпі пайда болады.
Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаныз. Электр құралына кірген су тоқ соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе токтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель ток қоғу қауіпін жоғарылатады.
Электр құралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану төқ соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсокіске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр

326|Қазақ

куралын саусакты өшіргішке қойып тасу немесе қосқышы қосулы электр куралын токқа қосу сәтсіз оқигаға алып келуі мүмкін.

Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
▶ Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бул күтілмеген жағдайларда электр күралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе үзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шанға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жақсы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мумкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану женіндегі нускаулыкка сэйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеңіз. Жумысыңыз ушін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
▶ Ажыраткышы дурыс емес электр куралын пайдаланбаныз. Косуға немесе өшіруге болмайтын

электр күралы қауіпті болып, оны жөндеу қажет болады.

Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын қоймага қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр күралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр құралдарын мен керек-жарактарын ұқыпты күтіңіз. Қөзғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқифаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Батарея куралын пайдалану және күту

▶ Тек өндіруші сипаттаған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір туріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр куралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген басқа батарея жинақтарын пайдалану жақақаттану мен өрт қауіліне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, бұранда немесе басқа кіші метал заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу күйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан суйыктык ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер суйыктык көзге тисе

дәрігерге хабарласыңыз. Батареядан шаққан сүйықтық қозу немесе күйіктерге алып келуі мүмкін.

Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Закымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жарақаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.
Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 ℃ жоғары температураларда жарылыс болуы мүмкін.
Барлық зарядтау нусқауларын орындап батарея жинағын нусқауларда белгіленген температура аукымынан тыс жағдайда зарядтамаңыз. Дұрыс емес зарядтау немесе белгіленген аукымнан тыс температурада зарядтау батареяны закымдап өрт қауіпін жоғарылатуы мүмкін.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.

Бұрыштық тегістеу машиналарын пайдалану кезіндегі қауіпсіздік техникасы

Майдалау, егеукум қағазымен ажарлау, сым қылшақпен тазалау немесе кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

Бул электр құралы майдалағыш, ажарлағыш, сым қылшақ, саңылау кескіш немесе кескіш құрал ретінде пайдалануға арналған. Бул электр құралымен бірге берілген барлық қауіпсіздік ескертулерін, нүсқауларды, суреттерді және спецификацияларды оқып шығыңыз. Теменде келтірілген барлық нүсқаулардың орындалмауы ток соғуға, өртке және/немесе ауыр жақақат алуға әкелуғі мүмкін.
Жылтырату сияқты әрекеттерді осы электр күралымен орындауға болмайды. Электр күралы ушін жарамайтын әрекеттер қауіпті жағдайды тудыруы және жақақат алуғаәкелуі мүмкін.
Бул электр күралын күрал өндірушісі арнайы жобаланбаған және белгілемеген жолмен түрлендірмеңіз. Мүндай түрлендіру нәтижесінде бақылау мүмкіндігінен айырылып, ауыр жақақат алуға болады.
Аспап өндірушімен жасалмаған немесе ұсынбаған керек-жарақтарды пайдаланбаңыз. Керек-жарақ электр құралыңызға сай келсе де, қауіпсіз жұмыс істеу қамтамасыз етілмейді.
Жумыс куралы айналымдарының уйғарынды саны электр-қуралында-көрсетілген максимальды айналымдар санына -тең-болуы-керек. Есептелген

жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетуі мүмкін.

Пайдаланатын жумыс куралының сыртқы-диаметрі мен-қалындығы электр-қуралының-өлшемдеріне сай-болуы-керек. Дұрыс тандалмаған керек – жарактар дұрыс-қорғалмауы және-бакылаудан шығуы мүмкін.
Косымша бекіткіштің өлшемдері электр күралының монтаждық жабдығының өлшемдеріне сәйкес келуі тиіс. Электр күралының монтаждық жабдығына сәйкес келмейтін керек-жарактар тепе-тендіктен айырылуы, тым қатты дірілдеуі және бақылау мүмкіндігінен айырылуға әкеле алады.
Закымдалған керек-жарактарды пайдаланбаңыз. Әр пайдаланудан алдын абразивті деңгелек сияқты керек-жарактарды сынық пен жарықтарға, етек дискіні жарықтарға, тозу немесе артықшылықтарына, сым қылшақты бос немесе сынған сымдарға тексеріңіз. Егер электр құралы немесе керек-жарактар түсіп кетсе, оның зақымдалмағанын тексеріңіз, қажет болса зақымдалмаған керек-жарактарды орнатыңыз. Керек-жарактарды тексеріп орнатудан соң, өзіңізді және басқа адамдарды айналып түрган керек-жарактар аймағынан алыстатып, электр құралын максималды жуктеусіз жылдамдықпен бір минут айналдырыңыз. Зақымдалған керек-жарактар әдетте сынақ уақытында сынады.
Жеке-қорғаныс жабдығын киіп жүріңіз. Пайдалану тәсіліне байланысты қорғаныш масканы немесе қауіпсіздік көзілдірігін қолданыңыз. Қажет болғанда, шаңнан қорғайтын масканы, құлақ қорғағыштарын, қолғап және кіші абразивті бөлшектерді немесе дайындама бөлшектерін ұстай алатын шеберхана алжапқышын пайдаланыңыз. Көз қорғанысы әртургілі әрекеттердің барысында пайда болатын ұшпа-қоқысты тоқтатуға қабілетті болуы тиіс. Шаңнан қорғайтын маска немесе респиратор белгілі бір жұмыс өткізгенде пайда болатын ұсақ бөлшектерді сүзгілеуге қабілетті болуы тиіс. Өте қарқынды шудың әсері есту-қабілетінің жоғалуына әкелуі мүмкін.
▶ Бетен ·адамдардың жұмыс·аймағынан-қауіпсіз аймақта болуын қамтамасыз етіңіз. Жұмыс аймағына кіретін кез келген адам жеке қорғағыш жабдықтарды киноі керек. Дайындама бөлшектері немесе сынған керек-жарактар ұшып, әрекет аймағынан тыс жайда жақарат тигізуі мүмкін.
Кескіш керек-жарактың жасырын сымдарға тиюінеәкелуі мүмкін жұмыстыөтқізген кезде, электр құралын тек окшауланған беттерінен ұстаңыз. Құаттандырылған сымға тиген жағдайда, электр құралының шығып түрган металл бөлшектерін де құаттандырып, пайдаланушыны ток соғуы мүмкін.
▶ Айналып түрган аспап толық токтағанша электр күралын қоймаңыз. Айналып түрган керек-жарактар бетке тиіп, электр күралы бақылаудан шығуы мүмкін.

328|Қазақ

Электр куралын касыңызда көтеріп түрганда коспаңыз. Айналып түрган аспаптарға кездейсок тию киіміңізді ұстап, аспапты денеңізге жақын апаруы мүмкін.
Электр-куралының-желдету-сацылауларын жиі тазартыңыз. Козгалткыш желдеткіші шанды корпус ішінде тартып, үнтақталған металдың көп жиналуы электрленуге алып келі мүмкін.
Электр куралын жанатын материалдарға жақын пайдаланбаңыз. ￥шқындар·осы·материалдарды түтандыруы мүмкін.
Суыткыш суйыктыкты кажет ететін жумыс куралын · пайдаланбаныз. Су-немесе-баска·да суыткыш суйыктыкты пайдалану электр-тоғының-соғуына-алып-келуі-мүмкін.

Кері сокцы және оған қатысты ескертулер:

Қайтарым бүл соғылған немесе ұсталған айналып түрган дөңгелек, етек диск, қылшақ немесе басқа керек-жаракқа болатын реакция. Соғу немесе ұстау айналып түрган аспаптың қулап кетуіне және электр құралының бақылаусыз айналуына, қарсы бағытта айналуына алып келеді.

Мысалы, егер абразивті дөңгелек дайындама арқылы соғылса, соғу жеріне кіретін дөңгелектің шеті материал бетіне кіріп, дөңгелектің көтерілуіне немесе атылып кетуіне алып кетуі мумкін. Дөңгелек пайдалануғыша немесе одан әрі үшуы мумкін, бүл дөңгелек әрекетінің бағытына байланысты. Абразивті дөңгелектер осы жағдайда сынып кетуі де мумкін.

Қайтарым электр құралын қате пайдаланудан және/ немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.

Электр-куралын-екі қолмен мықтап ұстаңыз, денеціз-бен-қолыңызды кері сокқыға қарсылық-керсете-алатындай-ұстаңыз. Іске қосу кезінде кері сокқыны немесе айналуға жауап әрекеттерді барынша бақылау үшін, бар болса, қосымша түтқаны әрдайым қолданыңыз. Тиісті алдын алу шаралары қолданылған жағдайда, пайдаланушы айналуға жауап әрекеттерді немесе кері сокқы күштерін бақылай алады.
▶ Колыңызды ешкашан айналып турған аспапқа жақындатпаңыз. Аспап қолыңызға қайтарым жасауы мүмкін.
Денецізді электр курал қайтарымда жылжитын аймакта орналастырмаңыз. Қайтарым күралды қысылу кезінде дөңгелек айналуына қарсы бағытта апарады.
▶ Бурыштарды, өткір жиектерді және т.б. өндеген кезде айрыкша сақ болыңыз. Керек-жарактың секіруіне және ілініп қалуына жол бермеңіз. Бурыштар, өткір жиектер немесе секіру айналып түрган керек-жарактың ілініп қалуына апарып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.
▶ Ара шынжырын, ағаш кескіш жүзді, шеткі бос аралығы 10 мм-ден үзын болатын сегменттік алмасты деңгелекті немесе тісті ара жүзін

бекітпеніз. Мундай жуздер-жи кері соккыны тудырып, бақылау мүмкіндігінен айырылуға-әкеледі.

Майдалау және кесу әрекеттеріне ортақ қауіпсіздік ескертулері:

▶ Тек электр құралыңыз үшін көрсетілген дөңгелек түрлерін және таңдалған дөңгелек үшін жобаланған қорғағышты пайдаланыңыз. Бүл электр құралына жарамайтын дөңгелектер дұрыс қорғалмай, қауіпті болады.
- Ортада крысылған деңгелектің майдалайтын беті қорғағыштың астында орнатылуы керек. Дурыс орнатылмаған қорғағыш, деңгейден шығып түрган деңгелек жақсы қорғалуы керек емес.
Корғағыш электр құралына қатты орнатылып максимальды қауіпсіздік үшін орналасуы қажет, осылай дөңгелектің минималды көлемі пайдаланушыға қарап тұрады. Қорғағыш пайдаланушыны сынған дөңгелек бөлшектерінен, дөңгелекке кездейсоқ тиюден және киімдерді жандыруы мүмкін үшқындардан қорғайды.
Дөңгелектерді тек ұсынылған пайдалану түрлеріне сай қолдануы керек. Мысал: кесуші дөңгелек шетімен майдаламаңыз. Кесуші-дөңгелектер материалды шетімен кесуге арналған, -Дөңгелектерге-әсер ететін бүйірлік қүштер ықпалынан олар сынуы мүмкін.
▶ Таңдалған деңгелек үшін әрдайым дұрыс өлшемдегі және пішіндегі закымдалмаған фланецтерді підаланыңыз. Дұрыс-таңдалған ернемектер тегістеу деңгелегінің тірегі болады және оның-сыну қаупінің алдын-алады. Кесуші деңгелектердің фланецтері майдалау деңгелегі фланецтерінен басқа болуы мүмкін.
Улкенірек электр құралдарының тозған деңгелектерін пайдаланбаңыз. Улкенірек электр құралына арналған деңгелек кішірек құралдың жоғарырақ жылдамдығы үшін жарамсыз болып, жарылуы мүмкін.
Кос мақсатты деңгелектерді пайдаланған кезде әрдайым орындалып жатқан әрекет үшін дұрыс қорғағышты пайдаланыңыз. Дұрыс қорғағыш пайдаланылмаған жағдайда, қажетті қорғаныс деңгейі қамтамасыз етілмей, ауыр жақақат алу қаупі туындауы мүмкін.

Кесу әрекеттеріне арналған қосымша қауіпсіздік ескертулері:

Кесуші дөңгелекті "кыспаңыз" немесе оны қатты баспаңыз. Кесікті терендетуге әрекет жасамаңыз. Дөңгелекке қатты басу жуктемені және дөңгелекті кесікте бұрауға немесе байланыстыруға сезімтал болуын және кері соққының немесе дөңгелек сынуының ықтималдығын артырады.
Денецізді айналдырылған деңгелектің бір сызыққа немесе артына орналастырмаңыз. Дөңгелек денецізден ары жылжыса, ыктимал

қайтарым айналып түрган деңгелек пен электр құралын денеңізге тікелей жылжытуы мүмкін.

Дөңгелек қысылған немесе кез келген себеппен кесуге кедергі жасаған жағдайда, электр құралын өшіріп, дөңгелек толығымен токтағанша, электр құралын қозғалыссыз ұстаңыз. Кескіш дөңгелек қозғалып түрғанда, дөңгелекті кесіктен шығарып алуға әрекеттенбеңіз, әйтпесе кері сокқы пайда болуы мүмкін. Дөңгелек қысылуының себебін жою үшін мәселені зерттеп, түзету шараларын қолданыңыз.
Курал дайындамада түрганда электр құралын қайта қоспаңыз. Кесуді бастамас бурын, алдымен-дөңгелекті-толық-айналым санына жеткізіп алыңыз. Әйтпесе, кескіш диск түтылып, дайындамадан көтеріліп кетуі немесе-кері сокқыға әкелуі мүмкін.
Тірек панельдері немесе кез келген тым улкен дайындама деңгелек крысылуы мен қайтарымның алдын алу үшін. Улкен дайындамалар өз ауырлығынан иілуі мумкін. Дайындама·кесу сызығына-жақын-және-дөңгелектің-екі жағынан-да тірелуі керек.
▶ Бар қабырғаларда кіші кесікті немесе басқа көрінбейтін аймақтарда орындауда абайлаңыз. Шығып түрган дөңгелек газ немесе су құбырларын, электр сымдарды немесе нысандарды кесуі мүмкін, ал бул қайтарымға алып келуі мүмкін.
▶ Кигаш кесуге эрекеттенбеңіз. Дөңгелек·тым қатты·басылғанда, жуктеме·және-дөңгелектің·кесікте- буралуға·немесе·қысылуға бейімділігі және кері сокқы немесе сыну мүмкіндігі артып, ауыр жаракат алу қаупі туындайды.

Егеукум қағазымен ажарлау әрекеттеріне арналған қауіпсіздік ескертулері:

Дурыс ошемді егеукум дөңгелегінің қағазын пайдаланыңыз. Егеукум қағазын тандаған кезде өндіруші ұсыныстарын орындаңыз. Егеукум дөңгелегінен тым қатты шығып тұратын үлкенірек өгеукум қағазы жарылу қаупін тудырады және дөңгелектің ілініп қалуына, тозуына немесе кері сокқыға әкелуі мүмкін.

Сым қылшақпен тазалау әрекеттеріне арналған қауіпсіздік ескертулері:

▶ Кылшыктың қарапайым әрекет етуі кезінде де қылшыктардың шашырайтындығын ескеріңіз. Кылшыкты қатты басып, сымға күш түсірмеңіз. Сым қылшыктары жуқа киімге және/немесе теріге кіріп кетуі мумкін.
▶ Егер сым қылшақпен тазалау үшін қорғағышты пайдалану белгіленген болса, сым дөңгелектің немесе қылшақтың қорғағышпен жанасуына жол бермеңіз. Сым дөңгелектің немесе қылшақтың диаметрі жұмыс жүктемесіне немесе центрифугалық куштерге байланысты үлғаюы мүмкін.

Косымша кауіпсіздік нускаулықтары Корғаныш кезілдірікті кийіңіз.

Корғаныш қаптаманы кесу үшін пайдалануға болмайды. Жарамды саптаманың көмегімен қорғаныш қаптаманы кесу үшін де пайдалануға болады.

Электр құралын жұмыс барысында екі қолмен берік устап, тұрақты қалыпта тұрыңыз. Электр құралы екі қолмен сенімді түрде басқарылады.

Кылшактар және алмасты бұргғылау коронкалары сияқты ішкі ирек оймалы алмалы-салмалы аспаптарда ажарлау шпинделінің макс. ирек ойма ұзыңдығына назар аудару керек. Шпиндель ұшы алмалы-салмалы аспаптың түбіне тимеуі керек.
Кажетті іздеу куралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті үйым екілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға алып келуі мүмкін.
▶ Тегістеу және кесу дискілеріне сувіғанша тимеңіз. Шенберлер жұмыс кезінде қызады.
▶ Куат өшсе, мысалы, аккумулятор шешілсе, сөндіргіш бекіткішін алыцыз және өшірулі күйге орнатыңыз. Бүл арқылы кездейсок қосылу болмайды.
▶ Дайындаманы бекітіңіз. Кысу күралына немесе қыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
▶ Алмалы-салмалы аспаптарды гимарат ішінде, күрғақ, біркелкі температураға не және қатып қалмайтын бөлмеде сақтаңыз.
Электр куралын тасымалдамас бурын алмалы- салмалы аспаптарды шығарып алыңыз. Осылайша зақымдарға жол бермейсіз.
Байланыскан кескіш және ажарлағыш дискілер жарамдылық мерзіміне не, бул мерзімнен кейін оларды әрі қарай пайдалануға тыйым салынады.
Аккумулятор закымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығүү мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіругі мүмкін.
▶ Аккумуляторды ашпацыз. Кыска түйыкталу қауіпі бар.
▶ Шеге немесе бурауыш сиякты үшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бүл қысқа түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.

330|Қазақ

▶ Бул аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жүктеуден сақтайсыз.

Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қысқа түйықталу қаупі туындайды.

▶ Абай болыңыз! Электр күралын Bluetooth бен пайдалануда баска күралдар мен жабдықтар, ушак және медициналық күралдар (мысалы, кардиостимулятор, есту күралдары) жумысында кедергілер пайда болуы мүмкін. Сондай-ак жақын түрган адамдар мен хайуандарға зиян тудыру қаупін толық жою мүмкін емес. Электр күралын Bluetooth® бен медициналық күралдар, жанармай бекеттері, химиялық жабдықтар, жарылу қаубі бар және жарылатын аймақтар жанында пайдаланбаңыз. Bluetooth® бар электр күралын ушақтарда пайдаланбаңыз. Денеге жақын аймақта узак ұақыт пайдаланбаңыз.

Bluetooth® сөз белгісі, сондай-ак сурет белгілері (логотиптер) Bluetooth SIG, Inc компаниясының тіркелген сауда белгілері және жеке меншігі болып табылады. Осы сөз/сурет белгісінің Robert Bosch Power Tools GmbH тарапынан әр қолданылуы лицензия бойынша жузеге асады.

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы су пайдаланбай металл, тас, пластик пен композиттік материалдарды кесуге және қылшақпен өңдеуге, металл, пластик пен композиттік материалдарды сыдырып алуға, сондай-ақ тастан жасалған материалдарды алмасты бұргылау коронкаларымен бұргылауға арналған. Бүл ретте дұрыс қорғаныш қаптаманың пайдаланылғанына кез жеткізіңіз (қараңыз „Пайдалану“, Бет 339).

Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Арнайы тегістеу құралдарымен тіркесімде электр құралды егеукүм қағазымен тегістеу үшін пайдалануға болады.

Электр құралын тастан жасалған материалдарды алмасты тостаған тәрізді дискілермен ажарлау үшін пайдалануға болмайды.

(GWS 18V-10 SC / GWS 18V-10 PSC)

Электр куралының деректері мен реттеулерін Bluetooth® Low Energy Module GCY 42 пайдаланылған кезде Bluetooth® радио технологиясы арқылы электр куралы мен ақырғы мобильді кұрылғы арасында тасымалдауға болады.

Бейнеленген курамды бөлшектер

Көрсетілген күрамдастар нөмірленген суреттері бар беттегі электр күралының сипаттамасына сай.

(1) Корғаныш каптамаға арналған құлыптан босату інітірегі

(2) Корпустағы айналу бағытының көрсеткісі

(3) Шпиндельді буғаттау түймесі

(4) Жарык диодты жұмыс шамы

(5) Пайдаланушы интерфейси (GWS 18V-10 SC / GWS 18V-10 PSC)

(6) Ажыраткыш (GWS 18V-10 / GWS 18V-10 SC)

(7) Bluetooth® модулінің каптамасы (GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)

(10) Діріл баскыш косымша тутка (беті окшауланған) (GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)

(11) Стандартты косымша тутка (беті окшауланған) (GWS 18V-10)

(12) Ажыраткыш (GWS 18V-10 PC / GWS 18V-10 PSC)

(14) Ажарлауға арналған сорғыш қаптама ^a)

(15) Ажарлауға арналған қорғаныш қаптама

(16) Кесуге арналған қорғаныш қаптама ^a)

(17) Кесуге арналған каптама

(18) Тығыздауыш сақинасы бар тірек фланеці

(19) Катты металдан жасалған тостаған тәрізді диск ^3)

(20) Ажарлағыш диск ^a)

(21) Дискілі қылшақ (Ø 22,22 мм) ^a)

(22) Дискілі қылшақ (M14) ^a)

(23) Кескіш диск ^a1

(24) Алмас кескіш диск ^a)

(25) Капсырмасы бар жылдам кыскыш гайка

(26) Түтка (беті окшауланған)

(29) Бағыттауыштары бар кесуге арналған қорғаныш қаптама ^31

(30) Резенке ажарлау тәрелкесі ^a)

(31) Ажарлағыш диск ^a)
(32) Домалак гайка ^a)
(33) Кыскыш гайканың/домалақ гайканың екі саңылаулы кілті
(34) Тостаған тәрізді қылшақ ^a
(35) Конустык кылшак ^a)
(36) Алмасты бурғылау коронкасы ^3)
(37) Айыр тәрізді кілт ^a)
(38) Аккумулятор заряды деңгейінің индикаторы (пайдаланушы интерфейсі)

(39) Айналу жилігін алдын ала тандау деңгейінің индикаторы (пайдаланушы интерфейсі)
(40) Айналу жилігін алдын ала тандау түймесі (пайдаланушы интерфейсі)
(41) Электр күралының күйі индикаторы (пайдаланушы интерфейсі)
(42) Артык жуктемеден корғаныс индикаторы (пайдаланушы интерфейси)
a) Бейнеленген немесе сипатталган жабдыктар стандартты жеткізу көлемімен қамтылмайды. Толық жабдыктарды біздің жабдыктар бағдарламамыздан табасыз.

Техникалық мәліметтер

Бурыштык ажарлаумашинасы		GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10 SC				GWS 18V-10 SC
Өнім нөмірі		3 601 JJ4 0.. 3 601 JJ4 0.. 3 601 JJ4 0.. 3 601 JG3 3.. 3 601 JG3 6..
Номиналды кернеу V= 18 18 18 18 18
Өлшенген айналу жилігі ^a)	мин ^-1	9000 9000 9000 9000 9000
Айналу жилігін реттеудиапазоны	мин ^-1	-- - 4500-9000 4500-9000
Ажарлағыш дискінің/резенке ажарлаутәрелкесінің макс.диаметрі	мм 100 115 125 100 115
Ажарлау шпинделініңирек оймасы		M 10 M 14 M 14 M 10 M 14
Шпиндель ирекоймасының макс.узындығы	мм 22 22 22 22 22
Кері сокқы кезіндегі өшіружүйесі		● ● ● ● ●
Қайта іске қосылуданқорғаныс		● ● ● ● ●
Жүріс тежегіші ● ● ● ● ●
Айналу жилігін алдын алатаңдау		-- - ● ●
Салмағы ЕРТА-Procedure 01:2014қужатына сай ^b)	кг 2,1-3,3 2,1-3,4 2,1-3,4 2,0-3,3 2,1-3,4
Зарядтау кезіндегіұсынылатын қоршағанорта температурасы	°C 0...+35 0...+35 0...+35 0...+35 0...+35
Жұмыс кезіндегі ^c) жәнесақтау кезіндегі рүқсатетілген қоршаған орта температурасы	°C -20...+50 -20...+50 -20...+50 -20...+50 -20...+50
ұсынылатынаккумуляторлар		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
ұсынылатын зарядтағышқұрылғылар		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Деректерді тасымалдау

332|Қазақ

Бурыштык ажарлаумашинасы	GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10		SC	GWS 18V-10 SC
Bluetooth*	--- Bluetooth®4.2		(Low Energy)D)	Bluetooth®4.2 (Low Energy)D)
Сигнал арақашықтығы с --- 8 8
Максималды сигналарақашықтығыE)	м --- 30 30

A) Жарамды алмалы-салмалы аспапптарды тандауға арналған EN IEC 62841-2-3 стандарты бойынша есептелген бос жүріс күйндегі айналу жилігі. Шынайы айналу жилігі қауіпсіздік турғысынан және ұйғарынды технологиялық ауытқуға байланысты төменірек болады.

В) пайдаланылатын аккумуляторға (8), пайдаланылатын қорғаныш қаптамаға ((16), (15), (17)) және пайдаланылатын қосымша түтқаға ((11), (10)) байланысты

C) <0 °C температураларында куаты шектелген

D) Мобильды терминалдар Bluetooth ^* темен куат курылғылармен (4.2 нускасы) үйлесімді болуы және Generic Access Profile (GAP) колдауы тиіс.

E) Кол жеткізу қашықтығы сыртқы шарттарға, соның ішінде пайдаланылатын қабылдағыш құрылғыға байланысты катты взгешеленуғ мүмкін. Жабық бөлмелердің ішінде және металл бөгеттерден (мысалы, кабырғалар, серелер, шабадан және т.б.) Bluetooth® кол жеткізу қашықтығы айталрықтай қыскары уммкін.

Бурыштык ажарлау машинасы GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 PC GWS 18V-10 PSC

Өнім нөмірі		3 601 JG3 4.. 3 601 JG3 5.. 3 601 JG3 E.. 3 601 JG3 F..
Номиналды кернеу V= 18 18 18 18
Өлшенген айналу жилігі ^a)	мин ^-1	9000 7500 9000 9000
Айналу жилігін реттеудиапазоны мин		4500-9000	4000-7500	–	4500-9000
Ажарлағыш дискінің/резеңке ажарлау тәрелкесінің макс. диаметрі	мм	125	150	125	125
Ажарлау шпинделінің ирек оймасы		M 14	M 14	M 14	M 14
Шпиндель ирек оймасының макс. ұзындығы	мм 22 22 22 22
Кері сокқы кезіндегі өшіру жүйесі		●	●	●	●
Қайта іске қосылудан қорғаныс		●	●	●	●
Жүріс тежегіші		●	●	●	●
Айналу жилігін алдын ала таңдау		●	●	–	●
Салмағы ЕРТА-Procedure 01:2014 құжатына сай ^b)	кг	2,2-3,5	2,2-3,6	2,2-3,5	2,2-3,5
Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы	°C	0...+35	0...+35	0...+35	0...+35
Жұмыс кезіндегі ^c) және сақтау кезіндегі рүқсат етілген қоршаған орта температурасы	°C	-20...+50	-20...+50	-20...+50	-20...+50
ұсынылатын аккумуляторлар		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
ұсынылатын зарядтағыш құрылғылар		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...
Деректерді тасымалдау
Bluetooth ^*		Bluetooth ^ 4.2(Low Energy) ^d)	Bluetooth ^ 4.2(Low Energy) ^d)	Bluetooth ^ 4.2(Low Energy) ^d)	Bluetooth ^ 4.2(Low Energy) ^d)
Сигнал арақашықтығы	с	8	8	8	8

Бурыштық ажарлау машинасы GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 PC GWS 18V-10 PSC

Максималды сигнал арақашықтығы ^E)

м 30 30 30 30

A) Жарамды алмалы-салмалы аспапттарды тандауға арналған EN IEC 62841-2-3 стандарты бойынша есептелген бос жүріс күйіндегі айналу жилігі. Шынайы айналу жилігі кауіпсіздік түргысынан және үйғарынды технологиялық ауытқуға байланысты теменірек болады.
В) пайдаланылатын аккумуляторға (8), пайдаланылатын қорғаныш қаптамаға ((16), (15), (17)) және пайдаланылатын қосымша түтқаға ((11), (10)) байланысты
C) <0 °C температураларында куаты шектелген
D) Мобильды терминалдар Bluetooth * темен куат курылғылармен (4.2 нускасы) үйлесімді болуы және Generic Access Profile (GAP) қолдауы тиіс.
Е) Кол жеткізу қашыктығы сыртқы шарттарға, соның ішінде пайдаланылатын қабылдағыш кұрылғыға байланысты қатты өзгешеленуғі мүмкін. Жабық бөлмелердің ішінде және метал бөгеттерден (мысалы, қабырғалар, серелер, шабадан және т.б.) Bluetooth® қол жеткізу қашыктығы айтарлықтай қыскаруы мүмкін.

Шуыл және діріл туралы ақпарат

	GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10		GWS 18V-10
		SC	SC
	3 601 JJ4 0..	3 601 JJ4 0..	3 601 JJ4 0..	3 601 JG3 3..

EN IEC 62841-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады

Дыбыстык крысым деңгейі	дБ(А)	82	82	82	82	82
Дыбыстык куат деңгейі	дБ(А)	90	90	90	90	90
К дәлсіздігі	дБ	3	3	3	3	3
Кулак корғанысын тағыңыз!

Жалпы діріл мәндері a_h (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN IEC 62841-2-3 бойынша есептелген:

Устіңгі беттерді ажарлау (дөрекі ажарлау) және абразивті кесу:

EN IEC 62841-2-3 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр куралының амплитуда бойынша есептелген шуыл деңгейі әдette келесідей болады

Дыбыстык крысым деңгейі	дБ(А)	82	84	82	82
Дыбыстык куат деңгейі	дБ(А)	90	92	90	90
К дәлсіздігі	дБ	3	3	3	3
Кулак корғанысын тағыңыз!

Жалпы діріл мәндері a_n (үш бағыттың векторлық қосындысы) және К дәлсіздігі, EN IEC 62841-2-3 бойынша есептелген:

Устіңгі беттерді ажарлау (дөрекі ажарлау) және абразивті кесу:

GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 PC GWS 18V-10 PSC
Ажарлағыш дискімен ажарлау:

Жумсақ табақ металды немесе басқа үлкен бетті оңай дірілдейтін материалдарды ажарлау 15 дБ шамасына дейін кетерілген шуыл эмиссиясынының керсеткішін тудыруы мүмкін. Арнайы ауыр дыбыс окшаулағыш кілемшелердің көмегімен асқын шуыл эмиссиясын азайтуға болады. Асқын шуыл эмиссиясын шуыл сипаттарымен байланысты тәукекелдерді бағалау кезінде де, жарамды кулақ қорғанысын тандау кезінде де есепке алу қажет.

Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.

Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндөрі өзгереді. Бүл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.

Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін кұрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Кері сокқы кезіндегі өшіру жүйесі

Электр күралы кенет көрі сокса, мысалы, кесетін жерде сыналану кезінде, көзгалтқышка куат беру төктатылады. Онда жарықдиодтық жұмыс шамы (4) ак түсте ал күй көрсеткіші (41) қызыл түсте жанады.

Қайта пайдалану үшін ажыратқышты (6) өшірілген күйге келтіріп, электр құралын қайта қосыңыз.

Кайта козғалу сақтағышы

Кездейсок қосылудан қорғағыш куаттандырудан кейін электр құралының бақылаусыз іске қосылуын болдырмайды.

Қайта іске қосылудан қорғаныс белсенді болса күй көрсеткіші (41) қызыл түсте жанады.

Қайта пайдалану үшін ажыратқышты (6) өшірілген күйге келтіріп электр құралды қайта қосыңыз.

Кағылуда өшу

Кірістірілген қағылуда өшу электр құралы жерге түскенде оны өшіреді. Онда қүй көрсеткіші (41) қызыл түсте жыпылыктайды. Қайта пайдалану үшін ажыратқышты (6) өшірілген қүйге келтіріп электр құралды қайта қосыңыз.

Пайдаланушы интерфейсі (F суретін караңыз)

(GWS 18V-10 SC / GWS 18V-10 PSC)

Пайдаланушы интерфейсі (5) электр күралының айналу жилігін алдын ала тандау және күйін қарап шығу үшін пайдаланылады.

Журіс тежегіші

Электр құралында электрондық Bosch Brake System жүйесі бар. Өшірген кезде, ажарлағыш құрал бірнеше секунд ішінде төктап қалады. Бүл жүріс тежегіші жоқ бұрыштық ажарлау машиналарымен

салыстырганда аяктау уакыты айтарлыктай кыскарып, электр құралын ертерек қоюға мүмкіндік береді.

Айналымдар санын алдын ала тандау туймесімен (40) керекті айналымдар санын жұмыс істеген кезде де алдын ала тандауға болады. Төмендегі кестеде ұсынылған көлемдер берілген.

Материал Колданылуы Алмалы-салмалы аспап		Айналу жилігін алдын ала таңдау деңгейі	GWS 18V-10 SC (100/115/125 мм) [мин ^-1 ]	GWS 18V-10 SC (150 мм) [мин ^-1 ]	GWS 18V-10 PSC (125 мм) [мин ^-1 ]
Металл Бояуды кетіру Ажарлағыш диск 1 4500 4500 4500
Металл Қылшақпен өндеу, тотты кетіру	Тостаған тәрізді қылшақ, ereуқұм қағазы	1 4500 4500 4500
Тот баспайтын болат	Ажарлау Ажарлағыш диск/талшықты диск		2 6000 6000 6000
Металл Сыдырып ажарлау		Ажарлағыш диск 3 макс. макс. макс.
Металл Кесу Кескіш диск 3 макс. макс. макс.
Тас Кесу Алмас кескіш диск		3 макс. макс. макс.

Айналу жилігі деңгейлерінің берілген мәндері анықтамалық мәндер болып табылады.

Жумыс күралы айналымдарының үйғарынды саны электр-құралында-қөрсетілген максималды айналымдар санына -тең-болуы-керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетүі мүмкін.

Аккумулятор

Bosch компаниясы аккумуляторлық электр құралдарын аккумуляторсыз да сатады. Электр құралыңыздың жеткізілім жынтығында аккумулятордың бар-жоғын каптауыштан біліп алуға болады.

▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.

Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.

Зарядталған аккумуляторды аккумулятор бекіткішіне тірелгенше енгізіңіз.

Аккумуляторды шығару

Аккумуляторды шығару үшін аккумуляторды босату түймесін басыңыз және аккумуляторды электр күралынан тартып шығарыңыз. Бүл ретте күш салмаңыз.

Аккумуляторда, аккумуляторды босату туймесі байкаусызда басылып кеткенде, оның түсіп кетүнен коргайтын 2 кұлыптау деңгейі бар. Аккумулятор электр құралына орнатулы болса, оны єз орнында серіппе ұстан тұрады.

Аккумулятор заряды деңгейінің индикаторы

Аккумулятор заряды деңгейінің индикаторындағы жасыл түсті жарық диодтары аккумулятордың заряд деңгейін көрсетеді. Қауіпсіздік түргысынан заряд деңгейін электр құралының жұмыссыз күйінде ғана шақыруға болады. Заряд деңгейін көрсету үшін заряд деңгейінің индикаторына арналған қнемесе түймесін басыңыз. Мұны аккумулятор шығарылғанда да орындауға болады. Заряд деңгейінің индикаторына арналған түймені басқаннан кейін ешқандай жарық диоды жанбаса, бул аккумулятордың ақаулы және оны ауыстыру керек екендігін білдіреді.

Аккумулятор зарядының деңгейі пайдаланушы интерфейсінде де көрсетіледі Күй көрсеткіштері.

Уздіксіз жарык 3× жасыл 60–100%

Уздіксіз жарык 2× жасыл 30–60%

Уздіксіз жарык 1× жасыл 5–30%

Жыпылыктайтын жарык 1× жасыл 0–5%

Уздіксіз жарык 5× жасыл 80–100%

Уздіксіз жарык 4× жасыл 60–80%

Уздіксіз жарык 3× жасыл 40–60%

Уздіксіз жарык 2× жасыл 20–40%

Уздіксіз жарык 1× жасыл 5–20%

Жыпылыктайтын жарык 1× жасыл 0–5%

Аккумуляторды оцтайлы пайдалану туралы нускаулар

Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек –20 °C ... 50 °C температура аукымында сактаңыз. Аккумуляторды жазда көлікте қалдырмаңыз.

Аккумулятордың желдету тесігін жүмсақ, таза және күрғақ қылшакпен мүқият тазалаңыз.

Пайдалану мерзімінің айтарлыктай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Коқыстарды қайта өндеу туралы нұсқауларды орындаңыз.

Жинау

Bluetooth® Low Energy Module GCY 42 модулін пайдалану

Нускау: GWS 18V-10 PC электр куралдарында Bluetooth Low Energy Module GCY 42 модулі керек-жарак ретінде колжетімді; GWS 18V-10 SC, GWS 18V-10 PSC электр куралдарында ол жеткізілім жизньтығында бар.

Bluetooth® Low Energy Module GCY 42 туралы акпаратты жинақтағы пайдалану бойынша нүсқаулықтан караңыз.

Корғағыш аспапты орнату

Аккумуляторды электр күралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр күралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсоктию жаракаттану қаупін тудырады.

Нускау: Жұмыс кезінде тегістеу шенбері бузылса немесе корғағыш қаптама/электр құрал құрылғылары бузылса, электр құралды бірден сервис қызметіне жіберу керек, мекенжайларды «Түтынушыға қызмет көрсету және пайдалану кеңестері» тарауынан қараңыз.

Тегістеуге арналған қорғағыш қаптама

Корғағыш қаптаманы (15) электр құралының патронына қорғағыш қаптамасының кодтау жудырықшалары патронға сәйкес келгенше салыңыз. Бүғаттаудан шығару інінтірегін (1) басып устаңыз.

Шпиндель мойнындағы қорғашғы қаптаманы (15) басып, қаптамадағы буртикті электр құралдың фланеціне отырғызыңыз және қорғағыш қаптаманы

шырт еткен дыбыс естілгенше бурыңыз.

Корғағыш қаптаманың (15) күйін жұмыс барысының талаптарына сай орнатыңыз. Бүл үшін бұғаттаудын шығару інітірегін (1) жоғары басыңыз және қорғағыш қаптаманы (15) қажет күйге бұрыңыз.

▶ Қорғаныш қаптаманы (15) әрдайым, құлыптан босату інтірегінің (1) екі жұдырықшасы қорғаныш қаптаманың (15) тиісті ойықтарына кіретіндей, реттеңіз.
▶ Корғағыш қаптаманы (15) оператордың жағына қарай үшқындардың үшуы болмайтындай орнатыңыз.
▶ Корғағыш қаптама(15) бұғattaудан шығару інітірегін (1) пайдаланғанда ғана бұрылуы керек! Әйтпесе электр құралды пайдалану мүмкін емес және сервистік қызметке тапсыру керек.

Нускау: коргағыш қаптамадағы кодтау жұдырықшалары (15) тек электр құралға жарайтын жабдыкты орнатуды қамтамасыз етеді.

Тегістеуге арналған сорғыш каптама

Бояу, лак пен пластмассаны қатты металды табақты дискімен (19) бірге шансыз ажарлау үшін сорғыш қаптаманы (14) пайдалануға болады. Сорғыш қаптама (14) металды өндгеуге арналмаған.

Сорғыш қаптамаға (14) сәйкес келетін Bosch шаң сорғышын жалғауға болады. Ол үшін сорғыш шлангіні сору адаптерімен сорғыш қаптаманың арнайы бекіткіш саңылауына енгізіңіз.

Кесуге арналған қорғағыш қаптама

▶ Кесу үшін әрдайым мыналарды пайдаланыңыз: кесуге арналған қорғаныш қаптаманы (16) немесе ажарлауға арналған қорғаныш қаптаманы (15) кесуге арналған қаптамамен (17).
▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Кесуге арналған қорғаныш қаптама (16) ажарлауға арналған қорғаныш қаптама (15) сияқты монтаждалады.

Металдан жасалған кесуге арналған қаптама

Металдан жасалған кесуге арналған қаптаманы (17) ажарлауға арналған қорғаныш қаптамаға (15) монтаждаңыз (А суретін қараңыз): қапсырманы кері қайырыңыз (①). Қаптаманы (17) ажарлауға арналған қорғаныш қаптамаға (15)auf енгізіңіз (②). Қапсырманы қорғаныш қаптамаға (15) қатты басыңыз (③). Бөлшектеу үшін (В суретін қараңыз) қапсырмадағы түймені басып (①), кері қайырыңыз (②). Қаптаманы (17) қорғаныш қаптамадан (15) тартып алыңыз (③).

Пластиктен жасалған кесуге арналған қаптама

Пластиктен жасалған кесуге арналған жабынды (17) ажарлауға арналған қорғаныш қаптамаға (15) орнатыңыз (С суретін қараңыз). Жабын (17) қорғаныш қаптамада (15) шерту дыбысымен және қөрінетіндей тіреледі.

Бөлшектеу үшін (D суретін караңыз) қорғаныш қаптамадағы (15) (①) жабынды (17) сол немесе оң жаққа босатып, жабынды тартып шығарыңыз (②).

Бағыттауыштар бар кесуге арналған қорғағыш қаптама

Бағыттауыштары (29) бар қорғағыш қаптама тегістеуге арналған қорғағыш қаптама (15) ретінде де орнатылады.

Кол коргағышы

Резенке ажарлау төрелкесімен (30) немесе тостаған тәрізді қылшаклен/конустық қылшаклен/ алмас бұргғылау коронкасымен жұмыс істеу үшін әрдайым қол қорғанысын (28) кип жүріңіз.

Кол корфанысын (28) косымша түткамен (11)/(10) бекітіңіз.

Стандарты қосымша тутқа/діріл басқыш қосымша тутқа

Косымша тутканы (11)/(10) жұмыс тәсіліне байланысты редуктор бастиегінің оң немесе сол жағына бұрап бекітіңіз.

Электр құралын тек қосымша түтқамен бірге пайдаланыңыз: (11)/(10).
▶ Косымша тутка (11)/(10) закымдалған жағдайда, электр құралын әрі қарай пайдаланбаңыз. Косымша туткаға (11)/(10) ешқандай өзгерістер жасамаңыз.

Vibration Control

Діріл баскыш қосымша түтка (10) дірілсіз және жайлы әрі қауіпсіз жұмыс істеуге мүмкіндік береді.

Ажарлауыш куралдарын орнату

Аккумуляторды электр күралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр күралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсоктию жаракаттану қаупін тудырады.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

Тегістеу шпинделін (27) және барлық орнатылатын күралдарды тазалаңыз.

Абразивті құралды бұрап алу және бекіту үшін шпиндельді бекіту түймесін (3) басып, шпиндельді бекітіңіз.
▶ Шпиндельді бекіту түймесін тек шпиндель токтатылған күйде басыңыз. Әйтпесе электр күралын закымдауыңыз мүмкін.

Тегістеу шеңбері/кесу шеңбері

Тегістеу куралдарының өлшемдерін ескеріңіз. Орнату тесігінің диаметрі тірек фланецке сәйкес болуы керек. Адаптерлерді немесе жалғастырғыш тетіктерді пайдаланбаңыз.

Алмас кесу шенберлерін пайдаланғанда алмас кесу шенберіндегі жылжыту бағытының көрсеткісі электр күралдағы айналу бағытына сәйкес болуын қадағалаңыз (редукторлық бастағы көрсеткіні қараңыз).

Орнату реті суреттер бар бетте көрсетілген.

Ажарлау/кесу дискісін бекіту үшін жылдам тарткыш сомынды (25) баска аспапсыз пайдаланыңыз.

Нускау: композиттік ажарлағыш немесе кескіш дискілерді жеткізілім жиынтығындағы тірек фланецінің (18) және жылдам крыскыш гайканың (25) кемегімен монтаждау кезінде аралық қабаттарды пайдалану қажет болады.

Ажарлағыш/кескіш дискіні бекіту үшін тығыздауыш сақинасы бар тірек фланецін (18) ажарлау шпинделіне (27) енгізіл, жылдам қыскыш гайканы (25) бұрап орнатыңыз.

Жылдам тарткыш сомынды (25) тек макисмалдык диаметрі 150 мм-ге дейін болған ажарлау/кесу дискілері ушін пайдаланыңыз.

▶ Тез тарткыш сомынды (25)тек ажарлау немесе кесу дискісімен пайдалануга болады.
▶ Бузылмаған мінсіз жылдам тартқыш сомынды пайдаланыңыз (25).
▶ Бурап коюда жылдам тарткыш сомынының жазылған жағы (25) ажарлау дискісіне көрсетпеуіне көз жеткізіңіз; бағыттама индекстік белгіге көрсетуі тиіс суретін қараңыз.
▶ Ажарлау/кесу дискісін бекіту үшін тек қана жинақтағы жылдам қысу сомынын пайдаланыңыз (25).

Ажарлау шпинделін бекіту ушін шпиндельді бұғattaу түймесін (3) басыңыз. Жылдам қыскыш гайканы (25) бекіту ушін жылдам қыскыш гайканың қапсырмасын жоғары қайырып, жылдам қыскыш гайканы сағат тілінің бағтымен куштеп бұраңыз. Содан кейін жылдам қыскыш гайканы бекіту ушін қапсырманы төмен қайырыңыз. Диск жиегінен тарту

жеткілікті емес.

Тиісінше бекітілген, закымдалмаған жылдам қыскыш гайканы (25) қолмен босатуға болады. Ол үшін жылдам қыскыш гайканың қапсырмасын жоғары қайырып, жылдам қыскыш гайканы сағат тілінің бағытына қарсы қуштеп бұраңыз. Ешкашан қатты бекемделген жылдам қыскыш гайканы құралдың көмегімен босатпаңыз, оның орнына екі саңылаулы гайка кілтін

пайдаланыңыз.

338|Қазақ

Тірек фланеці мен ажарлағыш/кескіш дискіні орнатқаннан кейін, ажарлау шпинделі ирек оймасының ұзындығы кемінде 4 мм болуы тиіс. Ажарлағыш құралдың берік бекітілгеніне көз

жеткізініз, сонда ол электр куралының шығысында шпиндельден шығып кетпейді.

Тірек фланецінде (18), ортаға келтіру буылтығының айналасында пластие бөлшек (тығыздауыш сақина) орнатылған.

Тығыздауыш сақина жоқ немесе зақымдалған болса, тірек фланецін (18)

ары қарай пайдаланбай тұрып, міндетті түрде ауыстыру керек.

▶ Тегістеу құралын орнатқаннан кейін қосу алдында орнатудың дұрыстығын және құралдың еркін айналатынын тексеріңз. Тегістеу құралы қорғағыш қаптамаға және басқа белшектерге үйкөлмей айналып жатқанына көз жеткізіңз.

Жарамды тегістеу құралы

Осы нүсқаулықта жоғарыда атап өтілген барлық тегістеу күралдарын пайдалануға болады.

Пайдаланылатын тегістеу күралдарының рукçат етілген айналымдар саны [мин ^-1 ] немесе айналу жылдамдығы [м/с] төменде берілген кестедегі мәндерден төмен болмауы керек.

Сондыктан тегістеу күралының жапсырмасында көрсетілген рүқсат етілген айналымдар санын немесе айналу жылдамдығын сақтаңыз.

макс. [мм] [мм] [°]
	D	b	c	d	a	[мин]	-1][м/с]
	100	7,2		-	16	-	9000 80
	115	7,2		-	22,2	-	9000 80
	125	7,2		-	22,2	-	9000 80
	150	7,2		-	22,2	-	7500 80
	100	3,2		-	16	-	9000 80
	115	4,2		-	22,2	-	9000 80
	125	4,2		-	22,2	-	9000 80
	150	4,2		-	22,2	-	7500 80
	100	-		-	-	-	9000 80
	115	-		-	-	-	9000 80
	125	-		-	-	-	9000 80
	150	-		-	-	-	7500 80

75 30 - M 14 - 9000 45

макс. [мм] [мм] [°]

Dbcda [мин

^-1 [M/c]

100	24	-	M 10	-	9000	80
100	19	-	16	-	9000	80
115	24	-	M 14	-	9000	80
115	19	-	22,2	-	9000	80
125	24	-	M 14	-	9000	80
125	19	-	22,2	-	9000	80
150	24	-	M 14	-	7500	80
150	19	-	22,2	-	7500	80

125--M 14-900080

82--M 14-9000 80

	100	6	10	16	>0	9000	80
	115	6	10	22,2	>0	9000	80
	125	6	10	22,2	>0	9000	80
	150	6	10	22,2	>0	7500	80

Редуктор бастиегін бурау (G суретін қараңыз) (GWS 18V-10 / GWS 18V-10 PC)

Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз.

Редукторлык бастиекті 90° кадаммен бурауға болады. Осылайша ажыратқышты арнайы жұмыс жағдайларына, мысалы, солақайлар үшін оңтайлы басқару күйіне келтіруге болады.

4 буранданы толығымен бұрал босатыңыз (①). Редукторлық бастиекті корпусстан шығармай жаңа күйге баяу бұраңыз (②). 4 буранданы қайтадан мықтап тартыңыз (③).

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шаңды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып

есептеледі. Асбестік материал тек қана мамандармен әнделуі керек.

– Жумыс орнының жаксы желдетілуіне көз жеткізіңіз.
- P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.

Пайдалану

Электр куралға токтағанша жүктеме түсірменіз.
Аккумуляторды электр күралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр күралды тасымалдау және сақтау кезінде шығарыңыз. Қосқыш/өшіргішке кездейсоктию жаракаттану қаупін тудырады.
▶ Тірек қабырғаларда ойықтар жасағанда абайлаңыз, «Статика туралы нүсқаулар» тарауын қараңыз.
▶ Салмағы турақты қалыпты қамтамасыз етпесе, дайындаманы бекітіңіз.
Жоғары жуктемеден кейін электр құралдың біраз салқындауына, бірнеше минут бос жүрісте жұмыс істеуіне мүмкіндік беріңіз.
Электр куралды абразивті-кесу станинада пайдаланбаныз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.
Электр куралына Bluetooth Low Energy Module GCY 42 модулі кіріктірілен болса, ол радио интерфейспен жабдықталған болады. Жергілікті пайдалану шектеулерін, мысалы, үшактарда немесе емханаларда ескеріңіз.
Bluetooth® радио технологиясын пайдалануға болмайтын аймактарда Bluetooth® Low Energy Module GCY 42 модулі мен түймелі аккумуляторды шығарып алу керек.

Егер электр куралы электростатикалы ретте зарядталса, орнатылған электроника электр куралын өшіреді. Электр куралын қайта іске қосу үшін қосқыш/өшіргішті (6) басыңыз.

▶ Байланыстырылған ажарлағыш құралдардың көмегімен сыдырып ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы (15) пайдаланыңыз.
▶ Ешкашан кесу шецберлерін сыдырып тегістеу үшін пайдаланбаңыз.
▶ Сыдырып ажарлау кезінде кесуге арналған қорғаныш қаптама (16) немесе ажарлауға

арналған қорғаныш қаптама (15) монтаждалған кесуге арналған қаптамамен (17) бірге дайындамаға соғылып, бақылау мүмкіндігінен айырылуға әкелуі мүмкін.

30°–40° еңкейту бұрышымен сыдырып ажарлау кезінде ең жақсы нәтижелерге қол жеткізуге болады. Электр құралын орташа қысыммен алға-артқа жылжытыңыз. Нәтижесінде дайындама тым қатты қызбайды, түсін өзгертпейді және қатпарлар пайда болмайды.

Кесуге де, ажарлауға да рүқсат етілген байланыстырылған дискілер пайдаланылған кезде, кесуге арналған қорғаныш қаптаманы (16) немесе ажарлауға арналған қорғаныш қаптаманы (15) монтаждалған кесуге арналған қаптамамен (17) бірге пайдалану керек.

Желпуіш тәрізді ажарлағыш дискімен үстіңгі беттерді ажарлау

Желпуіш тәрізді ажарлағыш дискімен ажарлау кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (15).

Желпуіш тәрізді ажарлағыш дискімен (керек-жарак), сонымен қатар дәңес беттерді және профильдерді де өндеуге болады. Желпуіш тәрізді ажарлағыш дискілер әдеттегі ажарлағыш дискілермен салыстырганда ұзағырақ қызмет етеді, азырақ шуыл шыгарады және төменірек ажарлау температурасына нее болады.

Ажарлау тәрелкесімен үстіңгі беттерді ажарлау

Резенке тегістеу тәрелкесімен (30) жұмыстар үшін әрқашан қол қорғағышын (28) киіңіз.

Ажарлау тәрелкесімен ажарлау әрекетін қорғаныш қаптамасыз орындауға болады.

Орнату реті суреттер бар бетте көрсетілген.

Домалақ гайканы (32) бурап бекітіңіз де, екі саңылаулы кілтпен тартыңыз.

Тостаған тәрізді қылшак/дискілі қылшак/конустық қылшак

Ажарлағыш қылшақтармен өндеу кезінде әрдайым ажарлауға арналған қорғаныш қаптаманы пайдаланыңыз (15). Тостаған тәрізді қылшақтармен/конустық қылшақтармен өндеу әрекетін қорғаныш қаптамасыз орындауға болады.
Тостаған тәрізді немесе конустық қылшақпен жұмыстар өткізу үшін әрдайым қол қорғанысын (28) монтаждаңыз.
▶ Дискілі қылшақтардың максималды руксат етілген өлшемдерінен асырған жағдайда, дискілі қылшақтардың сымдары қорғаныш қаптамаға тиіп, сынуы мүмкін.

Орнату реті суреттер бар бетте көрсетілген.

M10/M14 ирек оймасы бар тостаған тәрізді қылшак/ конустық қылшак/дискілік қылшақты шпиндельге, шпиндель фланеці шпиндель ирек оймасына тығыз тақалып тұратындай бұрап бекіту керек. Айыр тәрізді кілтпен тостаған тәрізді/конустық/дискілік қылшақты бекемдеңіз.

340|Қазақ

16 мм (M10) немесе 22,22 мм (M14) диаметрлі дискілік кылшақты бекіту үшін тығыздауыш сақинасы бар тірек фланецін (18) ажарлау шпинделіне (27) енгізіп, домалақ гайканы (32) бурап орнатыңыз және оны екі саңылаулы кілтмен тартыңыз.

Металды кесу

▶ Металл материалдарды байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (16) немесе ажарлауға арналған қорғаныш қаптаманы (15) монтаждалған кесуге арналған қаптамамен (17) бірге пайдаланыңыз.
Ажарлауға арналған қорғаныш қаптаманы (15) байланыстырылған кескіш дискілермен кесу жұмыстары үшін пайдаланған кезде, дискілер сынған жағдайда, үшқын мен бөлшектер және диск бөліктері тиоінің артқан қаупі туындайды.

Кескіш дискімен кескенде біркелкі, материал ушін дұрыс беріліспен жұмыс істеңіз. Кескіш дискіге қысым түсірмеңіз, оны еңкейтпеніз және шайқамаңыз.

Буйірлік крысыммен айналғанда кескіш дискіні токтатпаңыз.

Электр құралын әрқашан айналу бағытына қарсы жүргізу керек. Әйтпесе бақылаусыз кесілген жерден шығу қаупі туындайды. Профильдерді немесе төрт қырлы құбырларды кесу кезінде кесуді ең аз көлденен қимада бастаңыз.

Тасты кесу

Тасты материалдарды тас/бетонға арналған байланыстырылған кескіш дискілермен немесе алмас кескіш дискілермен кескен кезде әрдайым кесуге арналған бағыттауыштары бар сорғыш қаптаманы (29), кесуге арналған қорғаныш қаптаманы (16) немесе ажарлауға арналған қорғаныш қаптаманы (15) монтаждалған кесуге арналған қаптамамен бірге пайдаланыңыз (17).
▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.
▶ Шантуткыш маскасын киіңіз.
▶ Бул электр куралды тек күрғақ кесу/қүрғақ төгістеу үшін пайдалануга болады.
Кесуге арналған қорғаныш қаптаманы (16), ажарлауға арналған қорғаныш қаптаманы (15) немесе ажарлауға арналған қорғаныш қаптаманы (15) монтаждалған ажарлауға арналған қаптамамен (17) бірге бетон немесе кіркіш қалауда кесу және ажарлау әрекеттері үшін пайдаланған кезде, асқын шаң жуктемесі пайда болады және кері сокқыға әкелуі мүмкін электр

куралын бақылау мүмкіндігінен айырылудың артқан қаупі түындайды.

Тасты кесу үшін алмас кескіш дискілерді пайдаланған жән.

Бағыттауыштары бар қорғаныш қаптаманы (29) пайдалану үшін тас шаңын сорып алу үшін шаңсорғышты пайдалану керек. Bosch арнайы шаңсорғыштарды ұсынады.

Электр құралын өшіріңіз және бағыттауыштардың алдыңғы бөлігімен бөлшекке орнатыңыз. Электр құралын біркелкі, материалға сәйкес беріліспен жылжытыңыз. Құрамында қыршык тас өте көп болатын аса қатты материалдарды, мысалы,

бетонды өндеу кезінде алмас кескіш диск қызып кетуі және зақымдалуы мүмкін. Алмас кескіш дискідегі үшқын осыны білдіреді.

Осы жағдайда жұмысты төқтатыңыз және алмас кескіш дискіні бос жүріс күйінде, ең жоғары жылдамдықта қыска уақыт салқындатыңыз.

Өнімділіктің айтарлыктай төмендеуі және пайда болатын үшқын алмас кескіш дискінің дәкір болғанын білдіреді. Оны абразивті материалда, мысалы, силикат кірпіште қыскаша кесу арқылы өткірлеуге болады.

Баска материалдарды кесу

Пластик, композиттік материалдар және т.с.с. материалдарды байланыстырылған кескіш дискілермен немесе Carbide Multi Wheel кескіш дискілерімен кескен кезде әрдайым кесуге арналған қорғаныш қаптаманы (16) немесе ажарлауға арналған қорғаныш қаптаманы (15) монтаждалған кесуге арналған қаптамамен (17) бірге пайдаланыңыз. Бағыттауыштары бар сорғыш қаптаманы (29) пайдалану арқылы шаңның жақсырақ сорылуына қол жеткізесіз.

Алмас бурғылау коронкаларымен жұмыс істеу

▶ Курғақ алмас бүргғылау коронкаларын пайдаланыңыз.
▶ Алмас бурғылау коронкаларымен жұмыстар өткізу үшін әрдайым қол қорғанысын (28) монтаждаңыз.

Алмас бүргылау коронкасын дайындамамен параллель етіп орнатпаңыз. Дайындаманы еңкейтіп және айналмалы қөзғалыстармен батырыңыз. Ослайша алмас бүргылау коронкасының оңтайлы суытылуына және ұзақ жарамдық мерзіміне қол жеткізесіз.

Статика туралы нускаулар

Кетергіш кабырғалардағы ойықтар үлттық нормативтермен реттеледі. Бул нұсқауларды міндетті түрде орындау керек. Жұмысты бастамас бұрын статика жөніндегі маманмен, сәулетшімен немесе прораблен кеңесіңіз.

Icke косу

Косу/өшіру

(GWS 18V-10 / GWS 18V-10 SC)

Электр куралын Iske косу ушін коскыш/өшіргішті (6) алға жылжытыңыз.

Коскыш/өшіргішті (6) орнату үшін коскыш/өшіргішті (6) төменге тірелгенше басыңыз.

Электр күралын өшіру үшін, қосқыш/өшіргішті (6) жіберіп немесе ол бекітілген болса қосқыш/өшіргішті (6) қыска артында төмен басып сосын жіберіңіз.

Пайдаланудан алдын ажарлау куралдарын кайта тексеріңіз. Ажарлау куралы берік орнатылып, еш кедергісіз айналуы кажет. 1 минут ішінде сынау жұмысын жуктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау куралдарын пайдаланбаңыз. Бұзылған ажарлау куралдары жарылып, зақымдарға алып келуі мүмкін.

Косу/өшіру

(GWS 18V-10 PC / GWS 18V-10 PSC)

Куй көрсеткіштері

(GWS 18V-10 SC / GWS 18V-10 PSC)

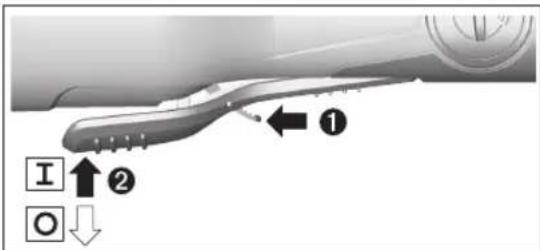

Электр құралын іске қосу үшін босату інтірегін (13) алға жылжытып, ажыратқышты (12) жоғары қарай басыңыз.

Электр куралын өшіру үшін ажыратқышты (12) жіберіңіз.

▶ Пайдаланудан алдын ажарлау құралдарын қайта тексеріңіз. Ажарлау құралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жүктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау құралдарын пайдаланбаңыз. Бұзылған ажарлау құралдары жарылып, зақымдарға алып келуі мүмкін.

Аккумулятор зарядтау күйінің көрсеткіші (пайдаланушы интерфейсі) (38)	Мағынасы/себебі Шешімі
жасыл Аккумулятор зарядталған –
сары Аккумулятор дерлік бос Аккумуляторды жылдам алмастыру немесе зарядтау
қызыл Аккумулятор бос Аккумуляторды алмастыру немесе зарядтау
Артық жуктелу қорғанысы көрсеткіші (42)	Мағынасы/себебі Шешімі
сары Шектік температура жетілді (мотор, электроника, аккумулятор)		Электр құралын бос жүрісте істетіп, сұытыңыз
қызыл Электр құрал қызып кеткен, сол себептен өшеді		Электр құралын сұытыңыз
Электр құралының қуйі көрсеткіші (41)	Мағынасы/себебі Шешімі
жасыл Қүйі ОК –
сары Шектік температура жетілді немесе аккумулятор бос		Электр құралын бос жүрісте істетіп, сұытыңыз немесе аккумуляторды жылдам алмастырыңыз не болмаса зарядтаңыз
қызыл түсте жанады Электр құралы қызып кеткен немесе аккумулятор босаған		Электр құралын сұытыңыз немесе аккумуляторды алмастырыңыз не зарядтаңыз
қызыл түсте жыпылықтайды Кері соғу өшуі, қайта іске қосылудан қорғау немесе қағылуда өшу іске қосылды		Электр құралын өшіріп қайта қосыңыз
көк жыпылықтайды Электр құралы мобильді терминалмен байланыста немесе параметрлер өткізіліп түр		–

342|Қазақ

Байланыс функциялары (GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)

Bluetooth® Low Energy Module GCY 42 модулімен бірге электр күралы ушін теменdegі өзара байланыс функциялары колжетімді болады:

• Тіркеу және дербестеу
• Күйін тексеру, ескерту хабарларын шығару
  -Жалпы мәліметтер мен реттеулер
• Баскару

Bluetooth® Low Energy Module GCY 42 туралы акпаратты жинактағы пайдалану бойынша нусқаулықтан қараңыз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз.
Коскыш/өшіргішке кездейсоктию жаракаттану каупін тудырады.

Жаксы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.

Жабдыктарды мукият сактаңыз және күтіңіз.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура кездерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің асер етуіне жол бермейтін дүкендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер әлдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бул туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі өнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы бүйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жәніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;

– Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міңдетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кенес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық

тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.
Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелігенгөнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және езекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкған жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

- механикалык зақымдардың жоктығы;

– пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;

– пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
– біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сыныктар;

- барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпыті тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

- табифи тозу (ресурстың толық пайдаланылуы);

– қате орнату, рүксатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыққан жабдық пен оның бөліктері;

– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Тасымалдау

Усынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.

Ушінші тулғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса гана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қөзғалмайтындай ораңыз. Кажет болса, қосымша үлтық ережелерді сақтаңыз.

Кәдеге жарату

Электр куралдарды, аккумуляторларды, керек-жарактарды және орау материалдарын экологиялық түргыдан дұрыс утилизациялауға тапсыру керек.

Электр куралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU өүропалық директивасы және оның ұлтық заңнамада қолданылуы бойынша пайдалануға будан былай жарамсыз электрлік құралдарды және 2006/66/EC үропалық директивасы бойынша закымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қоршаған орта үшін қауіпсіз жолмен қайта өндөуге жіберу қажет.

Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Аккумуляторлар/батареялар:

Литий-иондык:

Тасымалдау беліміндегі нүсқауларды орындаңыз (қараңыз „Тасымалдау“, Бет 343).

Română
