Typ výrobku	Bezdrátová úhlová bruska
Značka	Bosch
Model	GWS 18V-10 SC Professional
Jmenovité napětí	18 V
Volnoběžné otáčky	9000 ot/min (nastavitelné od 4500 do 9000 ot/min)
Max. průměr kotouče	100 / 115 / 125 mm podle verze
Závit vřetene	M10 (verze 100 mm) nebo M14 (verze 115/125 mm)
Hmotnost	2,2 až 3,5 kg podle vybavení
Kompatibilní akumulátory	GBA 18V... / ProCORE18V... (Lithium-Iontové)
Doporučené nabíječky	GAL 18... / GAX 18... / GAL 36...
Bezpečnostní funkce	Zastavení při zpětném rázu (KickBack Control), ochrana proti opětovnému spuštění, okamžitá brzda, ochrana při pádu
Konektivita	Bluetooth® 4.2 Low Energy (modul GCY 42)
Kontrolní displej	Ano, zobrazuje stav nabití, otáčky, přetížení
Protivibrační rukojeť	Ano (Vibration Control)
LED osvětlení	Ano
Použití	Broušení, řezání, broušení smirkem, kartáčování, suché vrtání
Provozní teplota	-20 až +50 °C
Hladina hluku (tlak/výkon)	82 / 90 dB(A), nejistota K=3 dB
Vibrace (broušení/broušení smirkem)	6,0 / 3,5 m/s², nejistota 1,5 m/s²
Údržba a čištění	Pravidelně čistěte ventilační otvory; udržujte rukojeti čisté a suché
Náhradní díly a opravy	Poprodejní servis Bosch; náhradní díly dostupné na www.bosch-pt.com

Často kladené otázky - GWS 18V-10 SC Professional BOSCH

Jak nastavit otáčky na GWS 18V-10 SC ?

Použijte tlačítko předvolby otáček (40) na kontrolním displeji. Můžete si vybrat z několika otáček vhodných pro danou aplikaci (např. 4500 ot/min pro kartáčování, 6000 ot/min pro nerez, max pro hrubování).

Jaké akumulátory jsou kompatibilní s touto bruskou?

Doporučují se akumulátory Bosch GBA 18V... a ProCORE18V.... Používejte pouze lithium-iontové akumulátory odpovídající jmenovitému napětí 18 V.

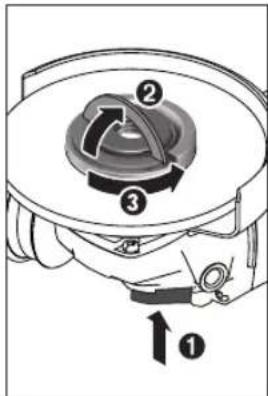

Jak vyměnit brusný kotouč?

Nejprve vyjměte akumulátor. Stiskněte tlačítko blokování vřetene (3) pro zablokování hřídele. Odšroubujte rychloupínací matici (25) pomocí třmenu. Vyměňte kotouč a matici znovu zašroubujte sklopením třmenu pro zajištění.

Jak funguje okamžitá brzda?

Elektronická brzda rychle zastaví příslušenství během několika sekund po vypnutí nástroje. Tím se zkracuje doba doběhu a umožňuje bezpečněji odložit nástroj.

Co dělat při přehřátí nástroje?

Kontrolní displej zobrazí žlutý nebo červený indikátor přetížení. Nechte nástroj vychladnout při chodu naprázdno. Pokud se nástroj zastaví, počkejte, dokud zcela nevychladne, než jej znovu spustíte.

Jak namontovat ochranný kryt pro broušení?

Umístěte ochranný kryt (15) na držák stisknutím uvolňovací páčky (1). Otáčejte jím, dokud nezapadne. Nasměrujte jej tak, aby jiskry neletěly směrem k uživateli.

Jak používat funkci Bluetooth® na tomto nástroji?

Nástroj je kompatibilní s modulem Bluetooth® Low Energy GCY 42. Umožňuje propojit nástroj se smartphonem pro nastavení, personalizaci a příjem informací o stavu. V zakázaných oblastech (letadla, nemocnice) modul vyjměte.

Jak čistit brusku GWS 18V-10 SC?

Pravidelně čistěte ventilační otvory měkkým suchým kartáčem. Udržujte úchopové plochy čisté a bez oleje a tuku. Nepoužívejte vodu.

Jaké příslušenství je kompatibilní?

Používejte brusné kotouče, řezací kotouče, drátěné kartáče, brusné kotouče a diamantové korunkové vrtáky vhodného průměru (max. 125 mm pro tento model). Dodržujte specifikace otáček a závitu (M14 nebo M10).

Jak bezpečně přepravovat nástroj?

Před přepravou vyjměte akumulátor. Odstraňte příslušenství, aby nedošlo k poškození. Skladujte nástroj na suchém místě chráněném před mrazem. Při přepravě akumulátorů dodržujte předpisy pro nebezpečné zboží.

NÁVOD K OBSLUZE GWS 18V-10 SC Professional BOSCH

cs Původní návod k použivání

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA

Prostudujte si všechny bezpečnostní výstrahy, pokyny,

ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště

▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.

▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny,

238 | Čeština

plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.

Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
▶ Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu

elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.

Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

Svědomité zacházení a používání elektrického nářadí

Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabráni neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpříčují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

Použití a péče o akumulátorové nářadí

Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch či poranění.
▶ Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

Servis

▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.

Bezpečnostní pokyny pro úhlové brusky

Bezpečnostní pokyny společné pro broušení, pískování, drátkování nebo dělení:

Toto elektrické nářadí slouží jako bruska, drátěný kartáč, děrovka či dělicí pila. Prostudujte si všechna bezpečnostní upozornění, pokyny, ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
▶ Toto elektrické nářadí není určeno na leštění. Operace, pro které nebylo elektrické nářadí určeno, mohou představovat riziko a způsobit zranění.
▶ Neupravujte toto elektrické nářadí tak, aby fungovalo způsobem, pro který ho výrobce nevyrobil a ke

kterému není určeno. Taková úprava může vést ke ztrátě kontroly a způsobit vážné osobní zranění.

Nepoužívejte příslušenství, které není speciálně určeno a doporučeno výrobcem nářadí. Příslušenství, které lze k elektrickému nářadí připojit, ještě nezaručuje bezpečnou operaci.
Jmenovité otáčky příslušenství se musí minimálně rovnat maximálním otáčkám uvedeným na elektrickém nářadí. Příslušenství používané pro vyšší než jejich jmenovité otáčky může prasknout a rozpadnout se.
Vnější průměr a tloušťka příslušenství musí být v mezích dimenzování elektrického nářadí. Nesprávně dimenzované příslušenství nelze správně chránit nebo kontrolovat.
Rozměry upínacích prvků příslušenství musí odpovídat rozměrům upevňovacího mechanismu elektrického nářadí. Příslušenství, které neodpovídá upevňovacímu mechanismu elektrického nářadí, rotuje nevyváženě, nadměrně vibruje a může vést ke ztrátě kontroly.
Nepoužívejte poškozené příslušenství. Před každým použitím zkontrolujte příslušenství, např. trhliny a praskliny na brusných kotoučích, praskliny, trhliny nebo nadměrné opotrebení opěrných kotoučů, uvolnění či popraskání drátků na drátěných kartáčích. Pokud elektrické nářadí či příslušenství spadne na zem, zkontrolujte poškození nebo instalujte nepoškozené příslušenství. Po kontrole a instalaci příslušenství stůjte vy i ostatní osoby mimo rovinu rotujícího příslušenství a spustěte elektrické nářadí na jednu minutu s maximálními otáčkami bez zatížení. Během této zkušební doby se poškozené příslušenství obvykle rozpadne.
Používejte osobní ochranné prostředky. Podle druhu použití používejte obličejový ochranný štít, bezpečnostní kuklu nebo brýle. V případě potřeby používejte protiprachovou masku, ochranu sluchu, rukavice a pracovní zástěru, které vás ochrání před zlomky vzniklými broušením nebo jiným obráběním. Ochrana zraku musí být schopna chránit před odletujícími úlomky vzniklými při různých aplikacích. Protiprachová maska nebo respirátor musí filtrovat částice vzniklé při dané aplikaci. Dlouhodobé působení vysoce intenzivního hluku může vést ke ztrátě sluchu.
Dbejte na to, aby ostatní osoby byly v bezpečné vzdálenosti od pracoviště. Osoby, které vstupují na pracoviště, musí používat osobní ochranné prostředky. Úlomky obrobku nebo zlomené příslušenství mohou vyletět a způsobit zranění mimo příslušnou pracovní oblast.
▶ Provádíte-li operaci, při které se může obráběcí příslušenství dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy. Při kontaktu s vodičem pod napětím se nechráněné kovové části elektrického nářadí dostanou

240 | Čeština

také pod napětí a mohou zranit obsluhu elektrickým proudem.

Nikdy neodkládejte elektrické nářadí, dokud se příslušenství úplně nezastaví. Rotující příslušenství se může zaseknout do povrchu a nekontrolovaně vymrštit elektrické nářadí.
Nespouštějte elektrické nářadí, když je nesete po boku. Náhodný kontakt s rotujícím příslušenstvím může zachytit váš oděv a přitáhnout příslušenství k vašemu tělu.
Pravidelně čistěte vzduchovou ventilaci elektrického nářadí. Ventilátor motoru vtahuje prach do krytu a nadměrné nahromadění kovového prachu může způsobit nebezpečí úrazu elektrickým proudem.
▶ Nespouštějte elektrické nářadí v blízkosti hořlavých materiálů. Jiskry mohou tyto materiály zapálit.
Nepoužívejte příslušenství, které vyžaduje kapalná chladiva. Použití vody či jiných kapalných chladiv může způsobit zabití nebo úraz elektrickým proudem.

Zpětný ráz a související pokyny:

Zpětný ráz je náhlá reakce zaseknutého nebo zachyceného rotujícího kotouče, opěrného kotouče, kartáče nebo jiného příslušenství. Zaseknutí nebo zachycení způsobí rychlé zastavení rotujícího příslušenství, které tak vyvolá nekontrolované vymrštění elektrické nářadí ve směru opačném vůči směru rotace příslušenství v bodě zastavení. Pokud se například brusný kotouč zasekne nebo zachytí v obrobku, hrana kotouče, která vstupuje do bodu zastavení, se může zaseknout do povrchu materiálu a způsobit vytažení nebo vymrštění kotouče. Kotouč také může vyskočit směrem k obsluze nebo od obsluhy v závislosti na směru pohybu kotouče v bodu zastavení. Brusné kotouče také mohou za těchto podmínek prasknout.

Zpětný ráz je výsledkem špatných a/nebo nesprávných pracovních postupů a podmínek při použití elektrického nářadí a lze mu zabránit dodržováním příslušných níže uvedených opatření.

Dbejte na pevné uchopení elektrického nářadí oběma rukama a tělo a paže udržujte v poloze, která vám umožnuje reagovat na síly zpětného rázu. Vždy používejte případné pomocné rukojeti, abyste měli maximální kontrolu nad zpětným rázem nebo reakcí točivého momentu při spuštění. Obsluha může zvládat reakce točivého momentu nebo síly zpětného rázu, pokud dodržuje náležitá opatření.
Nikdy nepřibližujte ruku k rotujícímu příslušenství. Působením zpětného rázu se může příslušenství vymrštit k vaší ruce.
Nestůjte v prostoru, kam bude směřovat elektrické nářadí při zpětném rázu. Zpětný ráz vymrští nářadí ve směru opačném k pohybu kotouče v bodu zastavení.
Zvlášť opatrně postupujte při práci v rozích, na ostrých hranách atd. Zabraňte poskakování a zachycování příslušenství. Zejména v rozích, na ostrých hranách nebo při poskakování může dojít k zachycení rotujícího příslušenství a ke ztrátě kontroly či zpětnému rázu.

Nepřipojujte pilový řetěz, čepel na dřevo, segmentový diamantový kotouč s obvodovými otvory většími než 10 mm či ozubený pilový kotouč. Tyto kotouče způsobují častý zpětný ráz a ztrátu kontroly.

Bezpečnostní pokyny pro operace broušení a dělení:

Používejte pouze typy kotoučů, které jsou pro elektrické nářadí určené, a speciální kryty určené pro zvolený kotouč. Kotouče, pro které nebylo elektrické nářadí navrženo, nemohou být dostatečně chráněny a jsou nebezpečné.
Brusný povrch středově vyklenutých kotoučů musí být orientován pod rovinu hrany krytu. Nesprávně namontovaný kotouč, který přesahuje rovinu hrany krytu, nelze řádně chránit.
Kryt musí být bezpečně připevněn k elektrickému nářadí a nastaven do maximálně bezpečné polohy, aby nezakrytá část kotouče směřující k obsluze byla co nejmenší. Kryt pomáhá chránit obsluhu před uvolněnými úlomky kotouče, náhodným kontaktem s kotoučem a jiskrami, které mohou zapálit oděv.
Kotouče se musí používat pouze pro doporučené operace. Například: boční stranu řezného kotouče nepoužívejte k broušení. Brusné dělicí kotouče jsou určeny pro obvodové broušení, boční síly působící na tyto kotouče je mohou rozlomit.
Používejte vždy nepoškozené kotoučové příruby, které mají správnou velikost a tvar pro vybraný kotouč. Správné kotoučové příruby kotouč podporují a snižují riziko jeho prasknutí. Příruby pro oddělovací kotouče se mohou lišit od přírub pro brusné kotouče.
Nepoužívejte opotřebované kotouče z většího elektrického nářadí. Kotouč určený pro větší elektrické nářadí není vhodný pro vyšší otáčky menšího nářadí a může prasknout.
Pří používání víceúčelových kotoučů vždy použijte správný kryt pro prováděnou aplikaci. Nevhodný kryt nemusí poskytovat kýženou úroveň ochrany, což může vést k vážnému zranění.

Doplňkové bezpečnostní pokyny pro operace rozbrušování:

Zabraňte zkřivení rozbrušovacího kotouče v řezu nebo použití nadměrného tlaku. Nepokoušejte se dosáhnout nadměrné hloubky řezu. Nadměrné namáhání kotouče zvyšuje jeho zátěž a náchylnost ke zkroucení nebo zaseknutí v řezu a možnost zpětného rázu nebo prasknutí kotouče.
Nestůjte ve směru rotujícího kotouče a za ním. Pohybuje-li se kotouč v místě operace směrem od vašeho těla, případný zpětný ráz může vymrštit rotující kotouč a elektronářadí přímo na vás.
Pokud se kotouč blokuje nebo z jakéhokoli důvodu přerušite řezání, elektrické nářadí vypněte a držte je bez pohybu, dokud se kotouč zcela nezastaví. Nikdy se nepokoušejte vyjmout rozbrušovací kotouč z řezu, dokud se pohybuje, jinak může dojít ke zpětnému

rázu. Zjistěte důvod blokování kotouče a přijměte opatření, aby k němu nedocházelo.

▶ Nezačinejte nové řezání v obrobku. Nechte kotouč dosáhnout plných otáček a opatrně jej vložte do řezu. Při spuštění elektronářadí v obrobku se může kotouč zablokovat, pohybovat se ven nebo způsobit zpětný ráz.
▶ Panely nebo jiné větší obrobky podepřete, abyste minimalizovali nebezpečí zablokování a zpětného rázu kotouče. Velké obrobky se prohýbají vlastní hmotností. Podpora musí být umístěna pod obrobkem v blízkosti linie řezu a na okrajích obrobku po obou stranách kotouče.
Obzvlášť opatrně postupujte pří kapsových řezech do stěn nebo jiných zaslepených ploch. Vyčnívající kotouč může přeříznout plynovodní nebo vodovodní potrubí, elektrické kabely nebo předměty, které mohou způsobit zpětný ráz.
Nepokoušejte se provádět zaoblené řezy. Nadměrné namáhání kotouče zvyšuje jeho zátěž a náchylnost ke zkroucení nebo zaseknutí v řezu a možnost zpětného rázu nebo prasknutí kotouče, což může vést k vážnému zranění.

Bezpečnostní pokyny pro pískování:

Používejte vhodnou velikost brusného papíru. Při výběru brusného papíru dodržujte doporučení výrobce. Větší brusné papíry příliš přesahující brusný kotouč mohou způsobit tržné poranění nebo zablokování, roztržení kotouče či zpětný ráz.

Bezpečnostní pokyny pro opracování drátěným kartáčem:

▶ Nezapomínejte, že kartáč vyhazuje drátěné štětinyk i při běžných operacích. Nepřetěžujte drátky působením nadměrné síly na kartáč Drátěné štětinyk mohou snadno proniknout lehkým oděvem a/nebo kůží.
Je-li pro broušení drátěným kartáčem určeno použití krytu, zabraňte styku drátěného kotouče nebo kartáče s krytem. Působením zátěže nebo odstředivých sil se může průměr drátěného kotouče nebo kartáče zvětšit.

Dodatečné bezpečnostní pokyny

Noste ochranné brýle.

Ochranný kryt se nesmí používat pro dělení. S vhodným nástavcem lze ochranný kryt používat i pro dělení.

Elektrické nářadí držte při práci pevně oběma rukama a zaujměte stabilní postoj. Držení oběma rukama zajišťuje spolehlivější vedení elektrického nářadí.

U nástrojů s vnitřním závitem, např. kartáčů a diamantových vrtacích korunek, se musí dbát na maximální délku závitu brusného vřetena. Konec vřetena se nesmí dotýkat spodní části nástroje.

Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody.
Nedotýkejte se brusných a rozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají.
Pokud se preruší přívod proudu, např. vyjmutím akumulátoru, odblokujte vypínač a nastavte ho do vypnuté polohy. Zabráníte tak nekontrolovanému opětovnému spuštění.
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi v ruce.
Nástroje skladujte uvnitř budov v suchém prostoru, ve kterém je udržována stálá teplota a nehrozí mráz.
▶ Před přepravou elektrického nářadí vyjměte nástroje. Zabráníte tak poškození.
Dělicí a brusné kotouče s pojivem mají určitou trvanlivost, po jejímž uplynutí se kotouče již nesmí používat.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začit hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začit hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

Pozor! Při používání elektronářadí s Bluetooth ^ může docházet k rušení jiných přístrojů a zařízení, letadel a lékařských přístrojů (např. kardiostimulátorů, naslouchadel). Rovněž nelze zcela vyloučit negativní vliv na osoby a zviřata v bezprostředním okolí. Elektronářadí s Bluetooth ^ nepoužívejte v blízkosti lékařských přístrojů, čerpacích stanic, chemických zařízení, oblastí s nebezpečím výbuchu a oblastí trhacích prací. Elektronářadí s Bluetooth ^* nepoužívejte v letadlech. Vyhněte se jeho používání po delší dobu v bezprostřední blízkosti svého těla.

Slovní ochranná známka Bluetooth® a grafická označení (loga) jsou zaregistrované obchodní značky a vlastnictví společnosti Bluetooth SIG, Inc. Na jakékoli používání této ochranné známky/těchto grafických označení

242 | Čeština

společností Robert Bosch Power Tools GmbH se vztahuje licence.

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Řid'te se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Elektrické nářadí je určené k dělení a kartáčování kovu, kamene, plastu a kompozitních materiálů, k hrubování kovu, plastu a kompozitních materiálů a dále k vrtání do kamenných materiálů s diamantovými vrtacími korunkami bez použití vody. Je třeba používat správný ochranný kryt (viz „Provoz“, Stránka 249).

Při dělení kamene je třeba zajistit dostatečné odsávání prachu.

Se schválenými brusnými nástroji lze elektronářadí používat pro broušení smirkovým papírem.

Elektrické nářadí se nesmí používat k broušení kamenných materiálů s diamantovými hrncovými kotouči.

(GWS 18V-10 SC / GWS 18V-10 PSC)

Data a nastavení elektrického nářadí lze při nasazeném Bluetooth ^® Low Energy Module GCY 42 pomocí bezdrátové technologie Bluetooth ^® prénášet mezi elektrickým nářadím a mobilním koncovým zařízením.

Zobrazené komponenty

Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce s obrázky.

(1) Odjišťovací páčka ochranného krytu
(2) Šipka směru otáčení na krytu
(3) Aretační tlačítko vřetena
(4) LED pracovní osvětlení
(5) Uživatelské rozhraní (GWS 18V-10 SC / GWS 18V-10 PSC)
(6) Vypínač (GWS 18V-10 / GWS 18V-10 SC)
(7) Kryt modulu Bluetooth® (GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)
(8) Akumulátor ^a)
(9) Odjišťovací tlačítko akumulátoru ^a)

(10) Přídavná rukojeť s tlumením vibrací (izolovaná plocha pro uchopení) (GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)
(11) Standardní přídavná rukojeť (izolovaná plocha pro uchopení) (GWS 18V-10)
(12) Vypínač (GWS 18V-10 PC / GWS 18V-10 PSC)
(13) Odjišťovací páčka vypínače (GWS 18V-10 PC / GWS 18V-10 PSC)
(14) Odsávací kryt pro broušení ^a)
(15) Ochranný kryt pro broušení
(16) Ochranný kryt pro dělení ^a)
(17) Kryt pro dělení
(18) Upínací příruba s těsnicím kroužkem
(19) Hrncový kotouč z tvrdokovu ^a)
(20) Brusný kotouč ^a)
(21) Kotoučový kartáč ( 22,22 mm) ^a)
(22) Kotoučový kartáč (M14) ^a)
(23) Dělicí kotouč ^a)
(24) Diamantový dělicí kotouč ^a)
(25) Rychloupínací matice s úchytem
(26) Rukojeť (izolovaná plocha pro uchopení)
(27) Brusné vřeteno
(28) Ochrana rukou ^a)
(29) Odsávací kryt pro dělení s vodicími saněmi ^a)
(30) Gumový brusný talír ^4
(31) Brusný papír ^a)
(32) Kruhová matice ^a)
(33) Kolíkový klíč pro upínací matici/kruhovou matici
(34) Hrncový kartáč ^a)
(35) Kuželový kartáč ^4
(36) Diamantová vrtací korunka ^a)
(37) Stranový klíč ^a)
(38) Ukazatel stavu nabití akumulátoru (uživatelské rozhrani)
(39) Ukazatel stupně otáček (uživatelské rozhraní)
(40) Tlačítko pro předvolbu otáček (uživatelské rozhraní)
(41) Ukazatel stavu elektrického nářadí (uživatelské rozhraní)
(42) Ukazatel ochrany proti přetížení (uživatelské rozhraní)
a) Zobrazené nebo popsané příslušenství nepatří k standardnimu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Technické údaje

Úhlová bruska GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10		GWS 18V-10
		SC	SC
Číslo zboží	3 601 JJ4 0.. 3 601 JJ4 0.. 3 601 JJ4 0.. 3 601 JG3 3.. 3 601 JG3 6..

Čeština | 243

Úhlová bruska GWS 18V-10 GWS 18V-10 GWS 18V-10 GWS 18V-10						GWS 18V-10
						SC
Jmenovité napětí V= 18 18 18 18 18
Jmenovité otačky ^A)	min ^-1	9 000 9 000 9 000 9 000 9 000
Rozsah nastavení otaček min	^-1	-- - 4 500-9 000 4 500-9 000
Max. průměr brusného kotouče/průměr gumového brusného kotouče	mm	100 115 125 100 115
Závit brusného vřetena M 10 M 14 M 14 M 10 M 14
Max. délka závitu brusného vřetena	mm	22 22 22 22 22
Vypnutí při zpětném rázu ● ● ● ●
Ochrana proti opětovnému zapnutí		● ● ● ● ●
Doběhová brzda ● ● ● ●
Předvolba otaček -- - ●
Hmotnost podle EPTA-Procedure 01:2014 ^B)	kg	2,1-3,3	2,1-3,4	2,1-3,4	2,0-3,3	2,1-3,4
Doporučená teplota prostředí při nabíjení	°C	0 až +35	0 až +35	0 až +35	0 až +35	0 až +35
Dovolená teplota prostředí při provozu ^C) a při skladování	°C	-20 až +50	-20 až +50	-20 až +50	-20 až +50	-20 až +50
Doporučené akumulátory		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Doporučené nabíječky		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Přenos dat
Bluetooth*	--- Bluetooth® 4.2		(Low Energy)D)	Bluetooth® 4.2 (Low Energy)D)
Vzdálenost signálu	s --- 8 8
Maximální dosah signáluE)	m --- 30 30

A) Jmenovité volnoběžné otáčky podle EN IEC_62841-2-3 pro výběr vhodných nástrojů. Skutečné otáčky jsou z bezpečnostních důvodů a na základě výrobních toleranci nižší.
B) v závislosti na použitém akumulátoru (8), použitém ochranném krytu ((16), (15), (17)) a použité prídavné rukojeti ((11), (10))
C) Omezený výkon při teplotách <0 °C.
D) Mobilní koncová zařízení musí být kompatibilní se zařízeními Bluetooth ^* -Low-Energy (verze 4.2) a podporovat Generic Access Profile (GAP).
E) Dosah se může výrazně lišit podle vnějších podmínek, včetně použitého přijímače. Uvnitř uzavřených prostorů a vlivem kovových bariér (např. zdí, regálů, kufrů) může být dosah Bluetooth® výrazně menší.

Úhlová bruska		GWS 18V-10 SC	GWS 18V-10 SC	GWS 18V-10 PC	GWS 18V-10 PSC
Číslo zboží		3 601 JG3 4..	3 601 JG3 5..	3 601 JG3 E..	3 601 JG3 F..
Jmenovité napětí	V= 18 18 18		18
Jmenovité otačky ^A)	min ^-1	9 000 7 500		9 000	9 000
Rozsah nastavení otaček	min ^-1	4 500–9 000	4 000–7 500	-	4 500–9 000
Max. průměr brusného kotouče/průměr gumového brusného kotouče	mm	125	150	125	125
Závit brusného vřetena		M 14	M 14	M 14	M 14
Max. délka závitu brusného vřetena mm	22 22 22		22

244 | Čeština

Úhlová bruska GWS 18V-10 SC GWS 18V-10 SC GWS 18V-10 PC GWS 18V-10 PSC

Vypnutí při zpětném rázu ● ● ● ●
Ochrana proti opětovnému zapnutí ● ● ● ●
Doběhová brzda ● ● ● ●
Předvolba otáček ● ● - ●
Hmotnost podle EPTA-Procedure 01:2014 ^B)	kg 2,2–3,5 2,2–3,6 2,2–3,5 2,2–3,5
Doporučená teplota prostředí při nabíjení	°C 0 až +35 0 až +35 0 až +35 0 až +35
Dovolená teplota prostředí při provozu ^C) a při skladování	°C –20 až +50 –20 až +50 –20 až +50 –20 až +50
Doporučené akumulátory GBA 18V...		GBA 18V...	GBA 18V...	GBA 18V...
	ProCORE18V...	ProCORE18V...	ProCORE18V...	ProCORE18V...
Doporučené nabíječky	GAL 18...	GAL 18...	GAL 18...	GAL 18...
	GAX 18...	GAX 18...	GAX 18...	GAX 18...
	GAL 36...	GAL 36...	GAL 36...	GAL 36...

Přenos dat

Bluetooth*		Bluetooth® 4.2(Low Energy)(1)	Bluetooth® 4.2(Low Energy)(1)	Bluetooth® 4.2(Low Energy)(1)	Bluetooth® 4.2(Low Energy)(1)
Vzdálenost signálu	s	8	8
Maximální dosah signáluE)	m	30	30	30	30

A) Jmenovité volnoběžné otáčky podle EN IEC_62841-2-3 pro výběr vhodných nástrojů. Skutečné otáčky jsou z bezpečnostních důvodů a na základě výrobních tolerancí nižší.
B) v závislosti na použitém akumulátoru (8), použitém ochranném krytu ((16), (15), (17)) a použité přídavné rukojeti ((11), (10))
C) Omezený výkon při teplotách <0 °C.
D) Mobilní koncová zařízení musí být kompatibilní se zařízeními Bluetooth ^* -Low-Energy (verze 4.2) a podporovat Generic Access Profile (GAP).
E) Dosah se může výrazně lišit podle vnějších podmínek, včetně použitého přijímače. Uvnitř uzavřených prostorů a vlivem kovových bariér (např. zdí, regálů, kufrů) může být dosah Bluetooth® výrazně menší.

Informace o hluku a vibracích

	GWS 18V-10 GWS 18V-10		GWS 18V-10 GWS 18V-10		GWS 18V-10 SC
				SC
	3 601 JJ4 0..	3 601 JJ4 0..	3 601 JJ4 0..	3 601 JG3 3..	3 601 JG3 6..

Hodnoty hlučnosti zjištěné podle EN IEC 62841-2-3.

Hlučnost elektrického nářadí při použití váhového filtru A činí typicky

Hladina akustického tlaku	dB(A)	82	82	82	82	82
Hladina akustického výkonu	dB(A)	90	90	90	90	90
Nejistota K	dB	3	3	3	3	3
Noste chrániče sluchu!

Celkové hodnoty vibrací a _h (součet vektorů tří os) a nejistota K zjištěné podle EN IEC 62841-2-3:

Broušení povrchů (hrubování) a rozbrušování:

Hodnoty hlučnosti zjištěné podle EN IEC 62841-2-3.

Hlučnost elektrického nářadí při použití váhového filtru A činí typicky

Hladina akustického tlaku	dB(A)	82	84	82	82
Hladina akustického výkonu	dB(A)	90	92	90	90
Nejistota K	dB	3	3	3	3
Noste chrániče sluchu!

Celkové hodnoty vibrací a_h (součet vektorů tří os) a nejistota K zjištěné podle EN IEC 62841-2-3:

Broušení povrchů (hrubování) a rozbrušování:

Broušení tenkých plechů a dalších lehce vibrujících materiálů s velkým povrchem může vést ke zvýšené hlučnosti až 15 dB. Zvýšenou hlučnost lze snížit pomocí vhodných těžkých tlumících podložek. Zvýšenou hlučnost je třeba zohlednit jak při posuzování rizika způsobená hlukem, tak také při výběru vhodných chráničů sluchu.

Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.

Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Vypnutí při zpětném rázu

Při náhlém zpětném rázu elektronářadí, např. zablokování v dělicím řezu, se elektronicky přeruší přívod proudu k motoru. LED pracovní osvětlení (4) přitom bliká bíle a ukazatel stavu (41) červeně.

Pro opětovné spuštění nastavte vypínač (6) do vypnuté polohy a elektronářadí znovu zapněte.

Ochrana proti opětovnému zapnutí

Ochrana proti opětovnému zapnutí zabraňuje nekontrolovanému rozběhu elektronářadí po přerušení přívodu elektrického proudu.

Při aktivované ochraně opětného spuštění bliká ukazatel stavu (41) červeně.

Pro opětovné spuštění nastavte vypínač (6) do vypnuté polohy a elektronářadí znovu zapněte.

Vypnutí při nárazu

Integrované vypnutí při nárazu vypne elektronářadí při pádu na zem. Ukazatel stavu přitom bliká (41) červeně. Pro opětovné spuštění nastavte vypínač (6) do vypnuté polohy a elektronářadí znovu zapněte.

Uživatelské rozhraní (viz obrázek F)

(GWS 18V-10 SC / GWS 18V-10 PSC)

Uživatelské rozhraní (5) slouží pro předvolbu otáček a zobrazení stavu elektrického nářadí.

Doběhová brzda

Elektrické nářadí je vybavené elektronickým brzdovým systémem Bosch. Při vypnutí se brusný nástroj během několika málo sekund zastaví. To znamená výrazné zkrácení doby doběhu oproti úhlovým bruskám bez doběhové brzdy a umožnuje elektrické nářadí dříve odložit.

Předvolba otáček

(GWS 18V-10 SC / GWS 18V-10 PSC)

Pomocí tlačitka pro předvolbu otáček (40) můžete zvolit potřebné otáčky i během provozu. Údaje v následující tabulce jsou doporučené hodnoty.

246 | Čeština

Materiál Použití Nástroj Stupeň			otáček	GWS 18V-10 SC(100/115/125 mm)[ min^-1 ]	GWS 18V-10 SC(150 mm)[ min^-1 ]	GWS 18V-10PSC(125 mm)[ min^-1 ]
Kov Odstranění barev Brusný papír 1 4 500 4 500 4 500
Kov Kartáčování, odrezování		Hrncový kartáč, brusný papír	1 4 500 4 500 4 500
Ušlechtilá ocel	Broušení Brusný kotouč/fíbrový kotouč		2 6 000 6 000 6 000
Kov Hrubování Brusný kotouč 3 max. max. max.
Kov Dělení Dělicí kotouč 3 max. max. max.
Kámen Dělení Diamantový dělicí		kotouč	3 max. max. max.

Uvedené hodnoty stupně otáček jsou orientační hodnoty.

Jmenovité otáčky příslušenství se musí minimálně rovnat maximálním otáčkám uvedeným na elektrickém nářadí. Příslušenství používané pro vyšší než jejich jmenovité otáčky může prasknout a rozpadnout se.

Akumulátor

Bosch prodává akumulátorové elektrické nářadí i bez akumulátoru. Na obale je uvedené, zda je součástí dodávky elektrického nářadí akumulátor.

Nabíjení akumulátoru

Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor používaný s vaším elektronářadím.

Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.

Nasazení akumulátoru

Vložte nabitý akumulátor do uchycení akumulátoru tak, aby citelně zaskočil.

Vyjmutí akumulátoru

Pro vyjmutí akumulátoru stiskněte odjišťovací tlačítko a vytáhněte akumulátor. Nepoužívejte přitom násilií. Akumulátor je opatřený 2 stupní zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka. Pokud je akumulátor nasazený do elektrického nářadí, drží ho v příslušné poloze pružina.

Ukazatel stavu nabití akumulátoru

Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí.

Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabití čebo je to možné také při vyjmutém akumulátoru.

Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musí se vyměnit. Stav nabití akumulátoru se zobrazuje také na uživatelském rozhraní Ukazatel stavu.

Typ akumulátoru GBA 18V...

LED	Kapacita
Trvale svítí 3 zelené	60–100 %
Trvale svítí 2 zelené	30–60 %
Trvale svítí 1 zelená	5–30 %
Bliká 1 zelená	0–5 %

Typ akumulátoru ProCORE18V...

LED	Kapacita
Trvale svítí 5 zelených 80–100 %
Trvale svítí 4 zelené	60–80 %
Trvale svítí 3 zelené	40–60 %
Trvale svítí 2 zelené	20–40 %
Trvale svítí 1 zelená	5–20 %
Bliká 1 zelená	0–5 %

Upozornění pro optimální zacházení s akumulátorem

Akumulátor chraňte před vlhkostí a vodou. Akumulátor skladujte pouze v teplotním rozmezí od –20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.

Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit. Dodržujte pokyny pro likvidaci.

Montáž

Použití Bluetooth ^x Low Energy Module GCY 42

Upozornění: U elektrického nářadí GWS 18V-10 PC lze Bluetooth ^™ Low Energy Module GCY 42 obdržet jako příslušenství; u elektrického nářadí GWS 18V-10 SC, GWS 18V-10 PSC je součástí dodávky.

Pro informace k Bluetooth® Low Energy Module GCY 42 si přečtěte příslušný návod k obsluze.

Montáž ochranného zařízení

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Upozornění: Po prasknutí brusného kotouče během provozu nebo při poškození upínacích přípravků na ochranném krytu/na elektronářadí se musí elektronářadí neprodleně zaslat zákaznickému servisu, adresy viz část „Zákaznická a poradenská služba“.

Ochranný kryt pro broušení

Nasad'te ochranný kryt (15) pro upínání na elektronářadí tak, aby kódovací výstupky ochranného krytu souhlasily s upínáním. Stiskněte a držte přitom stisknutou odjišťovací páčku (1). Přitlačte ochranný kryt (15) na krk vřetena tak, aby nákružek ochranného krytu dosedal k přírubě elektronářadí a otáčejte ochranným krytem, dokud slyšitelně nezaskočí. Nastavte polohu ochranného krytu (15) podle požadavků příslušné práce. Odjištovací páčku (1) stiskněte nahoru a otočte ochranný kryt (15) do požadované polohy.

▶ Ochranný kryt (15) nastavte vždy tak, aby oba výstupky odjišťovací páčky (1) zapadly do příslušných otvorů v ochranném krytu (15).
▶ Ochranný kryt (15) nastavte tak, aby jiskry nelétaly směrem k pracovníkovi.
▶ Ochranným krytem (15) smí být možné otáčet pouze po stisknutí odjišťovací pácky (1)! V opačném případě se nesmí elektronářadí v žádném případě nadále používat a musí se dát do servisu.

Upozornění: Kódovací výstupky na ochranném krytu (15) zabezpečují, že lze namontovat pouze ochranný kryt, který je vhodný pro toto elektronářadí.

Odsávací kryt pro broušení

Pro bezprašné broušení barev, laků a plastů ve spojení s tvrdokovovými hrncovými kotouči (19) můžete použít odsávací kryt (14). Odsávací kryt (14) není vhodný pro broušení kovu.

K odsávacímu krytu (14) lze připojit vhodný vysavač Bosch. Za tímto účelem nasad’te sací hadici s odsávacím adaptérem do příslušného hrdla odsávacího krytu.

Ochranný kryt pro dělení

Při dělení používejte vždy ochranný kryt pro dělení (16) nebo ochranný kryt pro broušení (15) společně s krytem pro dělení (17).
▶ Při dělení kamene zajistěte dostatečné odsávání prachu.

Ochranný kryt pro dělení (16) se montuje stejně jako ochranný kryt pro broušení (15).

Kryt pro dělení z kovu

Namontujte kryt pro dělení (17) z kovu na ochranný kryt pro broušení (15) (viz obrázek A): Překlopte přídržný oblouk zpět (1). Nasad'te kryt (17) na ochranný kryt pro broušení (15) (2). Přídržný oblouk pevně přitlačte k ochrannému krytu (15) (3).

Pro demontáž (viz obrázek B) stiskněte tlačítko na přídržném oblouku (1) a překlopte ho zpět (2). Stáhněte kryt (17) z ochranného krytu (15) (3).

Kryt pro dělení z plastu

Nasad'te kryt pro dělení (17) z plastu na ochranný kryt pro broušení (15) (viz obrázek C). Kryt (17) slyšitelně a viditelně zaskočí na ochranném krytu (15).

Pro demontáž (viz obrázek D) odjistěte kryt (17) na ochranném krytu (15) (1) vlevo nebo vpravo a stáhněte kryt (2).

Odsávací kryt pro dělení s vodicími saněmi

Odsávací kryt pro dělení s vodicími saněmi (29) se montuje stejně jako ochranný kryt pro broušení (15).

Ochrana rukou

▶ Pro práci s gumovým brusným talířem (30) nebo s hrncovým kartáčem / kuželovým kartáčem / diamantovou brusnou korunkou vždy namontujte ochranu ruku (28).

Ochranu rukou (28) upevněte pomocí přídavné rukojeti (11)/(10).

Standardní přídavná rukojeť / přídavná rukojeť s tlumením vibrací

Přídavnou rukojeť (11)/(10) našroubujte na převodovou hlavu v závislosti na způsobu práce vpravo nebo vlevo.

Elektrické nářadí používejte pouze s prídavnou rukojetí (11)/(10).

Nepoužívejte elektrické nářadí, když je prídavná rukojeť (11)/(10) poškozená. Na prídavné rukojeti (11)/(10) neprovádějte žádné změny.

Přídavná rukojeť s tlumením vibrací (10) umožňuje příjemnější a bezpečnou

248 | Čeština

práci s minimálními vibracemi.

Montáž brusných nástrojů

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Nedotýkejte se brusných a rozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají.

Vyčistěte brusné vřeteno (27) a všechny díly, které budete montovat.

Pro upnutí a uvolnění brusných nástrojů stiskněte aretační tlačitko vřetena (3), abyste brusné vřeteno zablokovali.

▶ Aretační tlačitko vřetena ovládejte, jen když je brusné vřeteno zastavené. Jinak se může elektronářadí poškodit.

Brusný/dělicí kotouč

Dbejte na rozměry brusných nástrojů. Průměr otvoru musí odpovídat upínací přírubě. Nepoužívejte adapté ani redukce.

Při používání diamantových dělicích kotoučů dbejte na to, aby se šipka směru otáčení na diamantovém dělicím kotouči shodovala se směrem otáčení elektronářadí (viz šipka směru otáčení na hlavě převodovky).

Pořadí při montáži je vyobrazené na stránce s obrázky.

Pro upevnění brusného/dělicího kotouče používejte rychloupínací matici (25) bez dalších nástrojů.

Upozornění: Při montáži brusných nebo dělicích kotoučů s pojivem pomocí dodané upínací příruby (18)

a rychloupínací matice (25) není nutné používat mezivrstvy.

Pro upevnění brusného/dělicího kotouče nasad'te upínací přírubu s těsnicím kroužkem (18) na brusné vřeteno (27) a našroubujte rychloupínací matici (25).

Rychloupínací matici (25) používejte pouze pro brusné/dělicí kotouče do maximálního průměru 150 mm.

▶ Rychloupínací matice (25) se smí používat pouze pro brusné nebo dělicí kotouče.
▶ Používejte pouze bezvadné, nepoškozené rychloupínací matice (25).
Při našroubování dbejte na to, aby popsana strana rychloupínací matice (25) nesměřovala k brusnému kotouči.
▶ Pro upevnění brusného/dělicího kotouče používejte výhradně dodanou rychloupínací matici (25).

Stiskněte aretační tlačítko vřetena (3), abyste brusné vřeteno zablokovali. Pro utažení rychloupínací matice (25) odklopte úchyt rychloupínací matice nahoru a silou otáčejte rychloupínací maticí po směru hodinových ručiček. Pro zafixování rychloupínací matice pak úchyt sklopte. Utažení za okraj kotouče není dostatečné.

Řádně upevněnou, nepoškozenou rychloupínací matici (25) můžete povolit ručně. Za tímto účelem odklopte úchyt rychloupínací matice nahoru a silou otáčejte rychloupínací maticí proti směru hodinových ručiček. Zaseknutou rychloupínací matici nikdy nepovolujte žádným nářadím, nýbrž použijte kolíkový klíč.

Po montáži upínací příruby a brusného/dělicího kotouče musí činit volná délka závitu brusného vřetena minimálně 4 mm. Dbejte na řádné upevnění brusného nástroje, aby se při doběhu elektrického

nářadí nevytočil z vřetena.

V upínací přírubě (18) je okolo středicího nákružku nasazený plastový díl (těsnící kroužek). Pokud těsnící kroužek chybí nebo je poškozený, musí se upínací příruba (18) před dalším používáním bezpodmínečně

vyměnit.

▶ Po montáži brusného nástroje před zapnutím zkontrolujte, zda je brusný nástroj správně namontovaný a zda se může volně otáčet. Zajistěte, aby se brusný nástroj nedotýkal ochranného krytu nebo dalších dílů.

Schválené brusné nástroje

Můžete používat všechny brusné nástroje uvedené v tomto návodu k obsluze.

Přípustné otáčky [min ^-1 ], resp. přípustná obvodová rychlost [m/s] použitých brusných nástrojů musí odpovídat minimálně údajům v následující tabulce.

Zohledněte proto přípustné otáčky, resp. obvodovou rychlost na etiketě brusného nástroje.

max. [mm] [mm] [°]

Db s da [min]					^-1 [m/s]
	100	7,2	-	16	-	9 000 80
	115	7,2	-	22,2	-	9 000 80
	125	7,2	-	22,2	-	9 000 80
	150	7,2	-	22,2	-	7 500 80
	100	3,2	-	16	-	9 000 80
	115	4,2	-	22,2	-	9 000 80
	125	4,2	-	22,2	-	9 000 80
	150	4,2	-	22,2	-	7 500 80
	100	-	-	-	-	9 000 80
	115	-	-	-	-	9 000 80
	125	-	-	-	-	9 000 80
	150	-	-	-	-	7 500 80

Otočení převodové hlavy (viz obrázek G)

(GWS 18V-10 / GWS 18V-10 PC)

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Převodovou hlavu můžete otáčet v krocích po 90°. Tím lze dosáhnout toho, že vypínač bude při zvláštních pracovních

situacích v příhodnější poloze pro manipulaci, např. pro leváky.

Úplně vyšroubujte 4 šrouby (①). Opatrně otočte převodovou hlavu do nové polohy (②), aniž byste ji sejmuli z krytu. Opět utáhněte 4 šrouby (③).

Odsávání prachu/třísek

Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem či vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob.

Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

- Zajistěte dobré větrání pracoviště.

– Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.

Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.

Provoz

▶ Nezatěžujte elektronářadí natolik, aby se zastavilo.
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Pozor při řezání drážek do nosných zdí, viz část „Upozornění ke statice“.
Obrobek upněte, pokud neleží bezpečně působením vlastní hmotnosti.
▶ Po velkém zatížení nechte elektronářadí ještě několik minut běžet naprázdno, aby nástroj vychladl.
▶ Elektronářadí nepoužívejte s dělicím brusným stojanem.
Nedotýkejte se brusných a rozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají.
Elektrické nářadí s nasazeným Bluetooth Low Energy Module GCY 42 je vybavené bezdrátovým rozhraním. Je nutné dodržovat místní omezení provozu, např. v letadlech nebo nemocnicích.
V oblastech, kde se nesmí používat bezdrátová technologie Bluetooth®, se musí odstranit Bluetooth® Low Energy Module GCY 42 a vyjmout knoflíková baterie.

Pokud dojde k elektrostatickému nabití elektronářadí, integrovaná elektronika vypne elektronářadí. Pro opětovné spuštění elektronářadí znovu stiskněte vypínač (6).

250 | Čeština

Pracovní pokyny

Hrubování

Při hrubování s brusivem s pojivem používejte vždy ochranný kryt pro broušení (15).
▶ Nikdy nepoužívejte dělicí kotouče k hrubování.
Při hrubování může ochranný kryt pro dělení (16) nebo ochranný kryt pro broušení (15) s namontovaným krytem pro dělení (17) narazit na obrobek a způsobit ztrátu kontroly.

Nejlepšího pracovního výsledku při hrubování dosáhnete při úhlu nastavení 30° až 40°. Pohybujte elektrickým nářadím s mírným přítlakem sem a tam. Obrobek se tak příliš nezahřeje, nezabarví se a nevzniknou rýhy.

Při použití kotoučů s pojivem, které jsou schválené jak pro dělení, tak také pro broušení, se musí použít ochranný kryt pro dělení (16), resp. ochranný kryt pro broušení (15) s namontovaným krytem pro dělení (17).

Broušení povrchů s vějířovým brusným kotoučem

▶ Při broušení s vějířovým brusným kotoučem používejte vždy ochranný kryt pro broušení (15).

S vějířovým brusným kotoučem (příslušenství) můžete brousit i klenuté povrchy a profily. Vějířové brusné kotouče mají podstatně delší životnost, jsou méně hlučné a méně se při broušení zahřívají než běžné brusné kotouče.

Broušení povrchů s brusným talířem

▶ Při práci s gumovým brusným talířem (30) vždy namontuje ochranu rukou (28).

Broušení s brusným talířem lze provádět bez ochranného krytu.

Pořadí při montáži je vyobrazené na stránce s obrázky.

Našroubujte kruhovou matici (32) a utáhněte ji kolíkovým klíčem.

Hrncový kartáč/kotoučový kartáč/kuželový kartáč

Pří kartáčování s kotoučovými kartáči používejte vždy ochranný kryt pro broušení (15). Kartáčování s hrncovými kartáči / kuželovými kartáči lze provádět bez ochranného krytu.
▶ Při práci s hrncovým kartáčem nebo kuželovým kartáčem vždy namontuje ochranu ruku (28).
Při překročení maximálních přípustných rozměrů kotoučových kartáčů se jejich dráty mohou zachytit za ochranný kryt a mohou prasknout.

Pořadí při montáži je vyobrazené na stránce s obrázky. Hrncový kartáč/kuželový kartáč/kotoučový kartáč se závitem M10/M14 musí být možné na brusné vřeteno našroubovat natolik, aby pevně doléhal k přírubě brusného vřetena na konci závitu brusného vřetena. Utáhněte hrncový kartáč/kuželový kartáč/kotoučový kartáč stranovým klíčem.

Pro upevnění kotoučového kartáče o průměru 16 mm (M10) nebo 22,22 mm (M14) nasadte upínací přírubu s těsnícím kroužkem (18) na brusné vřeteno (27), našroubujte kruhovou matici (32) a utáhněte ji pomocí kolíkového klíče.

Rozbrušování kovu

Při dělení kovu s dělicími kotouči s pojivem nebo s diamantovými dělicími kotouči používejte vždy ochranný kryt pro dělení (16), resp. ochranný kryt pro broušení (15) s namontovaným krytem pro dělení (17).
Při použití ochranného krytu pro broušení (15) pro dělení s dělicími kotouči s pojivem hrozí zvýšené riziko jiskření, částic a fragmentů kotouče při prasknutí kotouče.

Při rozbrušování pracujte s mírným posuvem přizpůsobeným řezanému materiálu. Na robzrušovací kotouč netlačte, nenatáčejte ho do šikmé polohy a nekmitejte s ním. Dobíhající rozbrušovací kotouče nepřibrzdůjte bočním protitlakem.

Elektrické nářadí je nutné vést vždy protiběžně. Jinak hrozí nebezpečí, že dojde k jeho nekontrolovanému vytlačení z řezu. Při řezání profilů a čtyřhranných trubek je nejlepší nasadit nářadí v místě nejmenšího průřezu.

Dělení kamene

Při dělení kamene s dělicími kotouči s pojivem nebo s diamantovými dělicími kotouči na kámen/beton používejte vždy odsávací kryt pro dělení s vodicími saněmi (29) nebo ochranný kryt pro dělení (16) nebo ochranný kryt pro broušení (15) a s namontovaným krytem pro dělení (17).
Při dělení kamene zajistěte dostatečné odsávání prachu.
▶ Noste ochrannou masku proti prachu.
▶ Elektronářadí se smí používat pouze pro řezání/broušení za sucha.
Při použití ochranného krytu pro dělení (16), ochranného krytu pro broušení (15) nebo ochranného krytu pro broušení (15) s namontovaným krytem pro dělení (17) pro dělení a broušení betonu nebo zdiva hrozí větší prašnost a vyšší riziko ztráty kontroly nad elektrickým nářadím, což může vést ke zpětnému rázu.

Pro oddělování kamene používejte nejlépe diamantové dělicí kotouče.

Při použití odsávacího krytu pro dělení s vodicími saněmi (29) musí být vysavač schválený pro odsávání kamenného prachu. Firma Bosch nabízí vhodné vysavače.

Zapněte elektrické nářadí a nasadťe ho přední částí vodicích saní na obrobek. Posunujte elektrické nářadí s mírným posuvem přizpůsobeným obráběnému materiálu. Při dělení mimořádně tvrdých materiálů, např. betonu s vysokým podílem

kameniva, se může diamantový dělicí kotouč přehřívat a tím poškodit. Jasně na to ukazuje jiskření po obvodu diamantového dělicího kotouče.

V takovém případě přerušte dělení a nechte diamantový dělicí kotouč běžet naprázdno s nejvyššími otáčkami, aby vychladl.

Citelně se zpomalující postup práce a jiskření po obvodu kotouče jsou známkou ztupeného diamantového dělicího kotouče. Můžete ho znovu naostřit krátkými řezy do abrazivního materiálu, např. vápencového pískovce.

Dělení dalších materiálů

Při dělení plastu, kompozitních materiálů a dalších materiálů s dělicími kotouči s pojivem nebo dělicími kotouči Carbide Multi Wheel používejte vždy ochranný kryt pro dělení (16) nebo ochranný kryt pro broušení (15) s namontovaným krytem pro dělení (17). Při použití odsávacího krytu s vodicími saněmi (29) dosáhnete lepšího odsávání prachu.

Práce s diamantovými vrtacími korunkami

▶ Používejte pouze diamantové vrtací korunky pro vrtání za sucha.
▶ Při práci s diamantovými vrtacími korunkami vždy namontujte ochranu rukou (28).

Diamantovou vrtací korunku nenasazujte na obrobek rovnoběžně. Krouživými pohyby ji šikmo zanořte do obrobku. Dosáhnete tak optimálního chlazení a delší životnosti diamantové vrtací korunky.

Upozornění ke statice

Pro drážky v nosných zdech platí specifická ustanovení v jednotlivých zemích. Tyto předpisy je bezpodmínečně

nutné dodržovat. Před začátkem práce se porad'te s odpovědným statikem, architektem nebo příslušným stavbyvedoucím.

Uvedení do provozu

Zapnutí a vypnutí

(GWS 18V-10 / GWS 18V-10 SC)

Pro spuštění elektronářadí posuňte vypínač (6) dopředu.

Pro zajištění vypínače (6) vypínač (6) vpředu stiskněte, aby zaskočil.

Pro vypnutí elektronářadí uvolněte vypínač (6), resp. pokud je zaaretovaný, vypínač (6) krátce vzadu stiskněte a pak ho uvolněte.

Brusné nástroje před použitím zkontrolujte. Brusný nástroj musí být bezvadně namontovaný a musí se volně otáčet. Proved’te zkušební chod po dobu minimálně 1 minuty bez zatížení. Nepoužívejte poškozené, neokrouhlé nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou prasknout a způsobit poranění.

Zapnutí a vypnutí

(GWS 18V-10 PC / GWS 18V-10 PSC)

Pro spuštění elektrického nářadí posuňte odjišťovací páčku (13) dopředu a poté stiskněte vypínač (12) nahoru. Pro vypnutí elektrického nářadí vypínač (12) uvolněte.

Brusné nástroje před použitím zkontrolujte. Brusný nástroj musí být bezvadně namontovaný a musí se volně otáčet. Proved’te zkušební chod po dobu minimálně 1 minuty bez zatížení. Nepoužívejte poškozené, neokrouhlé nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou prasknout a způsobit poranění.

Ukazatel stavu

(GWS 18V-10 SC / GWS 18V-10 PSC)

Ukazatel stavu nabití akumulátoru (uživatelské rozhraní)(38)	Význam/príčina Řešení
zeleně Akumulátor je nabitý –
žlutě Akumulátor je téměř vybitý Akumulátor brzy vyměňte, resp. nabijte
červeně Vybitý akumulátor Akumulátor vyměňte, resp. nabijte

252 | Čeština

Ukazatel ochrany proti přetížení (42)	Význam/příčina Řešení
žlutě Je dosažena kritická teplota (motoru, elektroniky, akumulátoru)		Nechte elektronářadí běžet bez zatížení a vychladnout
červeně Elektronářadí je přehřáté a vypne se Nechte elektronářadí vychladnout

Ukazatel stavu elektronářadí (41)	Význam/příčina Řešení
zeleně Stav OK –
žlutě Dosažena kritická teplota nebo téměř vybitý akumulátor		Nechte elektronářadí běžet bez zatížení a vychladnout nebo brzy vyměňte, resp. nabijte akumulátor
svítí červeně Elektronářadí je přehřáté nebo je vybitý akumulátor		Nechte elektronářadí vychladnout nebo vyměňte, resp. nabijte akumulátor
bliká červeně Došlo k vypnutí při zpětném rázu, aktivaci ochrany proti opětovnému spuštění nebo vypnutí při nárazu		Elektronářadí vypněte a znovu zapněte
bliká modře Elektronářadí je spojené s mobilním koncovým zařízením nebo se přenášejí nastavení		-

Funkce konektivity

(GWS 18V-10 SC / GWS 18V-10 PC / GWS 18V-10 PSC)

Ve spojení s Bluetooth® Low Energy Module GCY 42 jsou pro elektrické nářadí k dispozici následující funkce konektivity:

• Registrace a personalizace
• Kontrola stavu, varovná hlášení
• Všeobecné informace a nastavení
• Správa

Pro informace k Bluetooth® Low Energy Module GCY 42 si přečtěte příslušný návod k obsluze.

Údržba a servis

Údržba a čištění

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.

Příslušenství pečlivě ukládejte a zacházejte s ním opatrně.

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Další adresy servisů najdete na:

Doporučené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné elektrické nářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Akumulátory/baterie:

Lithium-iontové:

Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 252).

Slovenčina

Bezpečnost na pracovisku

Bezpečnost' - elektrina

Starostlivé používanie elektrického náradia

Hodnoty emisií hluku zistené podl'a EN IEC 62841-2-3.

Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky

Úroveň akustického tlaku	dB(A)	82	82	82	82	82
Úroveň akustického výkonu	dB(A)	90	90	90	90	90
Neistota K	dB	3	3	3	3	3
Noste prostriedky na ochranu sluchu!

Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky

Úroveň akustického tlaku	dB(A)	82	84	82	82
Úroveň akustického výkonu	dB(A)	90	92	90	90
Neistota K	dB	3	3	3	3
Noste prostriedky na ochranu sluchu!

Vypnutie pri spätnom ráze

Ak chcete uviest elektrické náradie znova do činnosti, prepnite vypínač (6) do vypnutej polohy a potom náradie znova zapnite.

Ochrana pred opätovným spustením zabraňuje nekontrolovanému spusteniu elektrického náradia po prerušení dodávky elektrického prúdu.

Používatelšké rozhranie (5) slúži na predvol'bu otáčok a na zobrazenie stavu elektrického náradia.

Dobehová brzda

Stlačte tlačidlo pre indikáciu stavu nabitia ©alebo, „by sa zobrazil stav nabitia. Je to možné aj vtedy, ked’ je akumulátor vybratý.

Schválené brúsne nástroje

Miskovitá kefa/kotúčová kefa/kužel'ová kefa

Práca s diamantovými vřtacími korunkami

▶ Používajte iba suché diamantové vrtacie korunky.
▶ Pri práci s diamantovými vřtacími korunkami vždy na- montujte ochranu rúk (28).

Na uvedenie elektrického náradia do prevádzky posuňte vypínač (6) dopredu.

Na zaaretovanie vypínača (6) stlačte vypínač (6) d'alej dopredu tak, aby zapadol.

Na zapnutie elektrického náradia posuňte odistovaciu páčku (13) dopredu a potom potlačte vypínač (12) nahor.

Zelená Akumulátor je nabitý –

Elektrické náradie vypnite a opät zapnite

Príslušenstvo skladujte a ošetrujte starostlivo.

Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Varnost na delovnem mestu
